3Е711В станок плоскошлифовальный с горизонтальным шпинделем универсальный Схемы, описание, характеристики

Сведения о производителе плоскошлифовального станка 3Е711В

Производитель плоскошлифовального станка 3Е711В Оршанский станкостроительный завод Красный борец, основанный в 1900 году.

В 1959 году на заводе началось производство плоскошлифовальных станков высокой и особо высокой точности.

В 1967 году был выпущен плоскошлифовальный станок 3711 первый в СССР металлорежущий станок особо высокой точности.

Универсальный плоскошлифовальный станок высокой точности 3Е711В с горизонтальным шпинделем заменил устаревший станок 3Г71.

Станки, выпускаемые Оршанским станкостроительным заводом


3Е711В станок плоскошлифовальный с горизонтальным шпинделем высокой точности. Общие сведения

Универсальный плоскошлифовальный станок высокой точности с горизонтальным шпинделем и крестовым столом предназначен для шлифования поверхностей периферией круга. В определенных границах возможна обработка поверхностей, расположенных под углом 90° к зеркалу стола.

Станок предназначен для шлифования плоских поверхностей различных изделий, закрепленных на зеркале стола, магнитной или электромагнитной плите или в приспособлении. В пределах, допустимых кожухом, возможно шлифование пазов и фасонных поверхностей.

По специальному заказу за отдельную плату вместе со станком может быть поставлен ряд приспособлений, расширяющих технологические возможности станка.

С применением различных приспособлений возможно профильное шлифование различных деталей. Точность профиля при этом зависит от метода заправки профиля круга и от применяемого приспособления для крепления деталей.

Станок используется в единичном, мелкосерийном и серийном производстве.

Основные технические характеристики плоскошлифовального станка 3е711в

Изготовитель – Оршанский станкостроительный завод Красный борец.

Основные параметры станка – в соответствии с ГОСТ 13135. Станки плоскошлифовальные с прямоугольным столом. Основные размеры. Нормы точности.

  • Размеры рабочего стола (длина х ширина) – 630 х 200, мм
  • Предельные размеры обрабатываемой поверхности (длина х ширина) – 630 х 200 мм
  • Предельная высота обрабатываемой заготовки – 325 мм
  • Наибольшая масса орабатываемой детали – 220 кг
  • Размеры стандартного шлифовального круга – Ø 250 х 40 х 76 мм
  • Диаметр конца шлифовального шпинделя по ГОСТ 2323 – Ø D = 40 мм
  • Мощность электродвигателя – 4 кВт
  • Вес станка полный – 2,5 т

Станок комплектуется стандартной электромагнитной плитой.

Неплоскостность и непараллельность обработанных поверхностей образца размерами 120 х 240 мм не более 0,004 мм.

Класс точности станка В по ГОСТ 8—77. Шероховатость обработанной поверхности Ra 0,16 мкм.

Конструктивные особенности плоскошлифовального станка 3Е711В

На станке возможна работа по циклу, включающему черновые и чистовые подачи, выход на размер, выхаживание. Все переключения сопровождаются световой сигнализацией. Настройка осуществляется двухпредельным датчиком.

Возможно многостаночное обслуживание.

Пыль и шлам смываются охлаждающей жидкостью, затем отделяются магнитным сепаратором, фильтром-транспортером и сбрасываются в лоток. Вместо охлаждения можно применять пылеотсасывающий агрегат. Средний уровень звука LA не должен превышать 77 дБА (корректированный уровень звуковой мощности LpA по ОСТ2 Н89-40—75 не должен превышать 93 дБА). Приставное оборудование подключается готовой электропроводкой со штепсельными разъемами.

Устройство и работа станка модели 3Е711В и его основных узлов

На станине в поперечном направлении по двум V-образным направляющим качения перемещается крестовый суппорт.

По направляющим крестового суппорта — плоской и V-образной в продольном направлении перемещается стол. Стол получает перемещение от гидроцилиндра, закрепленного между направляющими крестового суппорта.

Внутри крестового суппорта в его нижней части закреплены узлы: механизм поперечной подачи, механизм продольного перемещения стола, механизм продольного реверса стола, механизм поперечного реверса стола, распределительная панель, гидропанель.

С задней стороны на станине устанавливается колонна, по вертикальным направляющим качения которой перемещается шлифовальная головка.


Современные аналоги плоскошлифовального станка 3Е711В

3Д711ВФ11 – 600 х 200, производитель Оршанский станкостроительный завод Красный борец

3Л741ВФ10 – 600 х 200, производитель Липецкий станкостроительный завод


Габариты рабочего пространства плоскошлифовального станка 3Е711В

Габариты рабочего пространства станка 3е711в


Посадочные и присоединительные базы плоскошлифовального станка 3Е711В

Посадочные и присоединительные базы шлифовального станка 3е711в


Схема цикла плоскошлифовального станка 3Е711В

Схема цикла плоскошлифовального станка 3е711в


Общий вид универсального плоскошлифовального станка 3Е711В

Фото плоскошлифовального станка 3е711в

Фото плоскошлифовального станка 3е711в


Расположение составных частей и органов управления плоскошлифовального станка 3Е711В

Расположение составных частей и органов управления шлифовального станка 3е711в


Перечень составных частей и органов управления станка 3Е711В

  1. бак с СОЖ
  2. крестовый стол
  3. продольный стол
  4. защитный кожух
  5. шлифовальная бабка
  6. колонна
  7. электрошкаф
  8. пульт управления
  9. ручное перемещение стола
  10. вертикальное перемещение бабки
  11. поперечная подача
  12. станина

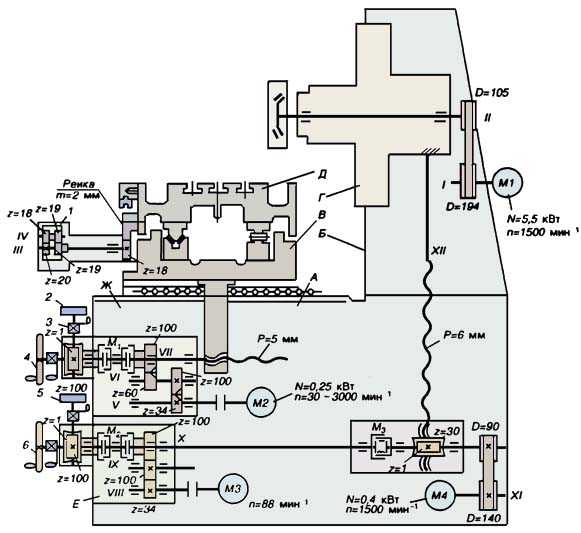

Кинематическая схема плоскошлифовального станка 3Е711В

Кинематическая схема плоскошлифовального станка 3е711в

Схема кинематическая плоскошлифовального станка 3Е711В. Смотреть в увеличенном масштабе

Основные механизмы и движения в станке. На станине А смонтирована колонна Б. Крестовый суппорт В перемешается по горизонтальным направляющим качения станины. Стол Д совершает продольное возвратно поступательное движение на горизонтальных направляющих качения. Шлифовальная головка Г перемещается по вертикальным направляющим колонны. В станке смонтированы механизмы вертикальной Е и поперечной Ж подачи, а также гидропривод.


Кинематика станка

Главное движение шпиндель II и шлифовальный круг получают от электродвигателя М1 через ременную передачу.

Поперечная подача крестового суппорта осуществляется от электродвигателя постоянного тока М2 через косозубые колеса Z=34/100, Z=60/100 и ходовой винт VII. При включении муфты вправо – ( колесо Z=100) происходит автоматическая подача суппорта – непрерывная или прерывиста на каждый ход или двойной ход стола. Для обеспечения прерывистой подачи при продольном реверсе стола дается команда на включение двигателя М2 от бесконтактного путевого переключателя.

Продольная подача. Возвратно-поступательное перемещение стола можно осуществить вручную или от гидропривода. Ручную подачу осуществляют маховичком 1 со встроенным в него планетарным механизмом. Сателлиты с z=18 и 2=19 обкатываются вокруг неподвижного центрального колеса с z=19 и через колесо с z=20 вращают реечное колесо с z=18 и рейку. Продольное перемещение стола за один оборот маховичка 1 равно Snp = 11,3 мм.

Схема гидравлическая плоскошлифовального станка 3Е711В

Гидравлическая схема плоскошлифовального станка 3е711в

1. Схема гидравлическая плоскошлифовального станка 3Е711В. Смотреть в увеличенном масштабе

2. Схема гидравлическая плоскошлифовального станка 3Е711В. Смотреть в увеличенном масштабе

Гидравлическая система для гаммы плоскошлифовальных станков ЗЕ711В предназначена:

  • для продольного реверсированого перемещения стола
  • вывода его в зону загрузки по окончании цикла обработки
  • привода механизма автоматической вертикальной подачи и централизованного автоматического смазывания

Гидростанция снабжена установкой для охлаждения масла.

Продольное перемещение стола производится от сдвоенного лопастного насоса 1. Пуск двигателя стола выполняется краном 7 (1), установленным в положении Б. В положении А дросселирующего гидроусилителя 22 масло от насоса 1 (малой подачи) поступает по цепи 1-59-58-7/-73-22-64 под торец дросселирующего гидрораспределителя 9, а слив из-под другого его торца происходит по цепи 65-22, и гидрораспределитель занимает положение Б. При этом масло подается в правую полость гидроцилиндра 26 от насоса большой подачи по цепи 1-51-28-49-3-52-11-53 и стол перемещается влево одновременно происходит дополнительное питание линии нагнетания большего от меньшего по цепи 58-7/1/-72-4-52-24/2/-52, что обеспечивает устойчивые малые скорости стола. Из левой полости гидроцилиндра масло сливается по цепи 54-11-55-9-56-8-62-18. Насос большой производительности создает давление управления. Это давление поддерживается постоянным за счет слива избытка масла через напорный золотник 6 и магистраль 62.

Стол движется влево до тех пор, пока кулачок реверса не установит кран реверса 27, в положение Б. При этом масло при цепи 58-27-51 поступает под левый торец распределителя 12 и он занимает правое положение, соединяя магистрали 53 и 63. Распределитель 11 займет положение Б позже, так как давление под его торец поступает после реверса распределителя 12 Поэтому в этот момент в цепи 52-11-59-12-62 будет создаваться давление, которое поднимает клапан 5 и произойдет разгрузка насоса 1. Когда распределитель 11 займет положение Б клапан 5 опуститься и масло поступит в левую полость гидроцилиндра 26 и стол перемещается вправо. Регулирование плавности реверса стола осуществляют дроссели на линии управления распределителя 11.

Распределитель 12 соединяет магистрали 54 и 63. Давление в магистрали 54 соответствует наладке дросселя 8 в скорости перемещения стола. Это давление определяет величину подъема клапана 5, и следовательно, величину давления в магистрали 52. Поэтому любому изменению давления на сливе из гидроцилиндра стола соответствует изменение давления в напорной магистрали. После окончания цикла обработки электромагнит ЭМ1 отключается и распределитель 22 занимает положение Б. Масло по цепи 1-59-58 -7(1) -72-22 поступает в магистраль 65 и распределитель 21 займет положение Б, а распределитель 9 – положение В. Тогда после переключения крана реверса 27 в положение А распределитель перемещается влево, а распределитель 77 в положение Б, и масло по цепи 1-59-2-58-7-72-4-52-24(2)-52-22-54 продолжает поступать в левую полость гидроцилиндра 26, а слив осуществляется по цепи 53-11-55-9-69-24(1)-1-69-21- 75. Стол движется с малой скоростью вправо до жесткого упора, а затем происходит

торможение стола.

При остановке стола краном 7 /1/ масло сливается в бак по цепи 1-51-28-49-3-52-9-62-25-57. При положении А гидрораспределителей 9 и 11 полости гидроцилиндра 26 и магистраль 62 соединены по цепи 53-11-52-9-55-62-11-54. Распределитель 12 объединяет магистрали 54 и 53. В результате этого перепад давления на клапане 23 действует на клапан 5 и поднимает последний: мало от насоса 1 большой производительности дополнительно сливается через клапан 5. Устройство 29 служит для выпуска воздуха из гидроцилиндра 26. При соединении к гидросистеме теплообменников 31 слив масла осуществляется по цепи 62-31(1)-57-14.

Разжим и фиксация гидрогайки винта поперечного перемещения. Устранение зазора гидрогайки 25 осуществляется при установке крана 7(2) в положение А. В этом случае давление масла распространяется по цепи 58-20- 70- 7(2) и контролируется манометром 19. Фиксация суппорта выполняется подводом масла по цепи 58-7(2)-71 при положении Б крана 7(2).

Блокировка. С рукояткой крана 7(2) связан конечный выключатель блокировки поперечной подачи. Когда кран находится в положении «фиксация», включение электродвигателя поперечной подачи невозможно.

С рукояткой крана 7(1) связан конечный выключатель блокировки ручного перемещения стола. При перемещении стола посредством гидравлической системы масло по магистрали 72 поступает под торец плунжера механизма ручного перемещения 32. Последний выводит из зацепления реечное колесо и рейку стола. При включении гидравлической системы магистраль 72 соединяется со сливом, и реечное колесо входит в зацепление с рейкой под действием пружины


Схема электрическая станка плоскошлифовального 3Е711В

Электрическая схема плоскошлифовального станка 3е711в

Схема электрическая плоскошлифовального станка 3Е711В. Смотреть в увеличенном масштабе

Подвод питающего напряжения осуществляется медным проводом сечением 4 мм². Ввод питающих проводов производится через фланцевый угольник с резьбой трубы З/4″, расположенный на правой стенке электрошкафа. Вводные провода заводятся на вводной клеммник КЛ1, расположенный на правой боковой стенке электрошкафа. После этого питающие провода заводятся на вводный автоматический выключатель В1 типа АК63-ЗМ.

На станке используются следующие-величины напряжений переменного и постоянного тока:

  • силовая цепь ~50Гц, 380B
  • цепь управления:
    • ~50 Гц, 110 В
    • ~50Гц, 29В
    • постоянный =24 В
  • цепь местного освещения ~50 Гц, 24 В
  • цепь сигнализации ~50 Гц, 22 В
  • цепь электромагнитной плиты постоянный =110 В

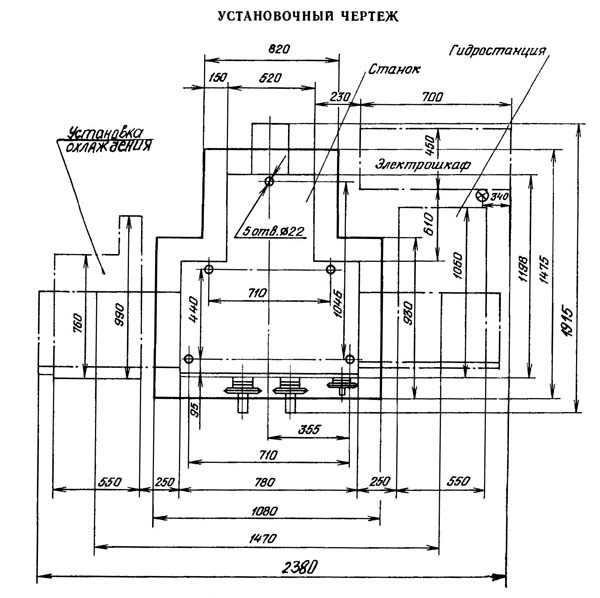

Установочный чертеж плоскошлифовального станка 3Е711В

Установочный чертеж плоскошлифовального станка 3е711в


3Е711В станок плоскошлифовальный с горизонтальным шпинделем. Видеоролик.



Технические данные и характеристики станка 3Е711В

Наименование параметра3Г713Е711В
Основные параметры
Класс точности по ГОСТ 8-82ВВ
Наибольшие размеры обрабатываемых изделий (длина х ширина х высота), мм630 х 200 х 320630 х 200 х 375
Наибольшая высота обрабатываемых изделий при наибольшем диаметре шлифовального круга, мм325
Наибольшая высота обрабатываемых изделий при наименьшем диаметре шлифовального круга, мм375
Расстояние от оси шпинделя до зеркала стола, мм80…445500
Наибольшая масса обрабатываемых изделий, кг220
Точностные параметры, максимально достигаемые на образце-изделии
Размер образца-изделия, мм380 х 120 х 80
плоскостность, мкм4
параллельность, мкм5
шероховатость поверхности, обработанной периферией шлифовального круга, Ra0,16
Перпендикулярность траектории поперечного перемещения стола к направлению его продольного перемещения, мкм25
Рабочий стол станка
Размеры рабочей поверхности стола (длина х ширина), мм630 х 200630 х 200
Наибольшее ручное продольное перемещение стола, мм710700
Скорость продольного перемещения стола (бесступенчатое регулирование), м/мин5..202..35
Перемещение стола за один оборот маховика механизма продольного перемещения, мм15,3
Суппорт стола. Механизм поперечной подачи стола
Наибольшее ручное поперечное перемещение стола/ автоматическое, мм235250/ 245
Цена деления лимба маховика поперечного перемещения стола, мм0,05
Цена деления лимба микрометрической подачи поперечного перемещения стола, мм0,01
Автоматическая поперечная подача на каждый ход стола (бесступенчатое регулирование), мм0,3…4,20,3..30
Ускоренное перемещение крестового суппорта стола, м/мин1,5
Шлифовальная головка. Шлифовальный круг
Наибольшее вертикальное перемещение шлифовальной головки, мм365
Ускоренное вертикальное перемещение шлифовальной головки, м/мин0,27
Размеры шлифовального круга, мм250 х 32 х 76250 х 40 х 76
Число оборотов шлифовального круга в минуту2740
Наибольшая скорость резания, м/с35
Цена деления лимба маховика вертикального перемещения, мм0,0010,002
Цена деления лимба тонкой вертикальной подачи, мм0,0005
Автоматическая подача вертикального перемещения (ступенчатая с шагом 0,005), мм0,005…0,05
Автоматическая подача вертикального перемещения (ступенчатая с шагом 0,002), мм0,08..0,002
Электрооборудование и привод станка
Количество электродвигателей на станке57
Электродвигатель привода шпинделя шлифовального круга, кВт2,24 М1
Электродвигатель гидропривода стола, кВт1,13,0 М2
Электродвигатель вентилятора охлаждения масла в гидростанции, кВт0,09 М3
Электродвигатель привода поперечной подачи, кВт0,18 М11
Электродвигатель ускоренного перемещения шлифовальной головки, кВт/ об/мин0,180,55 М8
Электродвигатель насоса охлаждения, кВт/ об/мин0,1250,15 М6
Электродвигатель магнитного сепаратора в комплекте с агрегатом, кВт0,080,12 М7
Общая установленная мощность всех электродвигателей, кВт3,6858,09
род тока питающей сети50Гц, 380/220 В50Гц, 380 В
Габариты и масса станка
Габарит станка (длина х ширина х высота), мм1870 х 1550 x 19802000 х 1770 х 1920
Масса станка, кг20002550

    Список литературы:

  1. Альперович Т.А., Константинов К.Н., Шапиро А.Я. Конструкция шлифовальных станков, 1989
  2. Альперович Т.А., Константинов К.Н., Шапиро А.Я. Наладка и эксплуатация шлифовальных станков, 1989
  3. Дибнер Л.Г., Цофин Э.Е. Заточные автоматы и полуавтоматы, 1978
  4. Генис Б.М., Доктор Л.Ш., Терган В.С. Шлифование на круглошлифовальных станках, 1965
  5. Кащук В.А., Верещагин А.Б. Справочник шлифовщика, 1988
  6. Куликов С.И. Хонингование, 1973
  7. Лисовой А.И. Устройство, наладка и эксплуатация металлорежущих станков, 1971
  8. Лоскутов В.В. Шлифование металлов, 1985
  9. Лоскутов В.В. Шлифовальные станки, 1988
  10. Лурье Г.Б. Шлифовальные станки и их наладка,1972
  11. Лурье Г.Б. Устройство шлифовальных станков,1983
  12. Меницкий И.Д. Универсально-заточные станки ,1968
  13. Муцянко В.И. Братчиков А.Я. Бесцентровое шлифование, 1986
  14. Наерман М.С., Наерман Я.М. Руководство для подготовки шлифовщиков. Учебное пособие для ПТУ, 1989
  15. Попов С.А. Шлифовальные работы, 1987
  16. Терган В.С. Шлифование на круглошлифовальных станках, 1972
  17. Шамов Б.П. Типы и конструкции основных узлов шлифовальных станков, 1965

Связанные ссылки

Каталог-справочник плоскошлифовальных станков

Паспорта и руководства плоскошлифовальных станков

Купить каталог, справочник, базу данных: Прайс-лист информационных изданий


stanki-katalog.ru

Плоскошлифовальный станок 3Е711В: технические характеристики, паспорт

Информация об изготовителе

Изготавливают плоскошлифовальный станок 3Е711В в Оршанске на станкостроительном предприятии «Красный борец».

Завод основали больше ста лет назад. А плоскошлифовальный станок стали производить только через 60 лет после открытия. Первый станок по резке металла 3711, характеристики которого отличались высокоточными показателями, выпустили в 1967 году. А универсальный плоскошлифовальный гс 3Е711В стал успешной заменой старому варианту 3Г71.

Общий вид шлифовального станка 3Е711В

Особенности плоской шлифовки

Поверхность диска, выполняющего отделку, определяет вид шлифования: торцом или периферией. Главные характеристики способов периферийной шлифовки:

  • шлифовка врезкой. ее применяют при действиях с деталями, где ширина не больше высоты. также в случаях ограничений плоскости буграми. при данных работах быстро изнашивается диск, а это предполагает проведение частых правок. большой точности при этой работе не достигают;
  • глубокий тип шлифовки. при проведении такого действия за период одного хода стола на невысокой быстроте подачи продольного типа, убирают полные припуски.
  • шлифовка с использованием непостоянной поперечной подачи. она позволяет высококачественно отделать любые объемные зоны. при непостоянной поперечной подаче во время последних движений, нужно ставить небольшую глубину подачи. это требуется для снижения неточности, которую создает диск в последствие изнашивания;
  • шлифовка с применением постоянной поперечной подачи. ее осуществляют постоянно, и ее величина за каждое передвижение не должна быть выше половины круговой высоты. если сравнить этот метод с предыдущим, то он создает более точную отделку.

Все вышеописанные способы не приводят к контакту круга и детали в такой высокой степени, как при отделке торцом. Как следствие – нет нужды прикладывать большие физические усилия, и при работе выделяется не столько тепла. Хотя периферийный тип по продуктивности уступает торцевой отделке.

Общая информация

Универсальный плоскошлифовальный станок используют для обработок периферией круга. Работу проводят с разными деталями, прикрепленными к столу, или к электромагнитной плите. Такое оборудование применяется при разовом и серийном производстве.

Все переключения на станке сопровождает световая сигнализация, а настройку осуществляют посредством двухпредельного датчика. Приставное оборудование подключают к готовой электроразводке.

Современные аналоги

К ним относят 3Д711ВФ11 — 600 х 200 (производства того же предприятия «Красный борец»), и 3Л741ВФ10 — 600 х 200 (Липецкого станкостроительного завода).

Технические характеристики

Схема плоскошлифовального станка, зависимо от размещения шпинделей, делит их на:

  • вертикальные;
  • горизонтальные.

Также их делят по форме стола, которая может быть:

  • в форме круга;
  • в форме прямоугольника.

Определяющим показателем, который определяет паспорт, как технические характеристики плоскошлифовального оборудования, называют показатели габаритов стола.

Плоскошлифовальный агрегат гс 3Е711В,  оснащенный столом в виде прямоугольника и горизонтально обустроенным шпинделем, предусмотрен для действий с плоскими видами заготовок (круговой периферией). Класс его точности относят к разряду В.

Дальнейшие технические характеристики плоскошлифовального оборудования, которые содержит паспорт:

  • протяженность поверхности для работы – 63 см;
  • ширина рабочей поверхности – 20 см;
  • быстрота подачи во время продольных ходов стола — 2-35 м/мин;
  • быстрота при поперечных ходах крестовидного суппорта – 0,001 – 0,09 мм;
  • габариты – 27х17,75х19,1 см.

Технические характеристики плоскошлифовального станка 3Е711В

Также паспорт содержит и другие сведения о функционировании данного станка, и здесь есть его схема.

Главные устройства и передвижения

Схема, по которой собран станок и его ходы выглядят так. К станине крепят колону. По горизонтальным направляющим качений станины движется крестовый суппорт. Вместе с ним передвигается и верстак, который выполняет продольно-поступательные ходы назад. По вертикальным направляющим передвижения колоны, передвигается шлифовочная головка.

Кинематическая схема 3Е711В
Кинематическая схема 3Е711В

На внутренней нижней стороне суппорта на станок гс 3е711в закрепили:

  • блок реверса поперечной подачи;
  • блок реверса продольного передвижения верстака;
  • блок продольного реверса верстака;
  • блок поперечной реверсировки верстака;
  • панель распределения;
  • гидропанель.

Шлифовальный шпиндель собирают с предварительным натягом, этому способствуют высокоточные радикально-упорные подшипники, которые смазаны «непропадающей» смазкой. Гидростанция на ргс 3е711в оснащается насосом объемной регулировки. Ее схема действий заключается в создании плавного регулирования быстроты передвижения верстака.

Установочный чертеж 3Е711В

Особенности электрической схемы

Электросхема данного станка выглядит следующим образом. Питающее напряжение осуществляют проводом их меди (сечение на 4 мм2). Входят провода питания сквозь фланцевый угольник, размещенный на стене электрошкафа справа. Проводки ввода заводят на клемник, устроенный на стене электрошкафа справа. Затем их заводят на входной блок автоматвыключателя типа АК63-3М. Такая электросхема довольно сложная.

Электрическая схема 3Е711В

На станке применяют:

  • Силовая цепь -380 В.
  • Управляющая цепь -110 В; 29 В. Показатель постоянного тока -24 В.
  • Цепочка местной подсветки – 24 В.
  • Сигнализационная цепь — 22 В.
  • Цепочка электромагнитной плитки (постоянный показатель) -110 В.

Паспорт и руководство по эксплуатации

Технические характеристики и схема, которые содержит паспорт, совпадают не у всех моделей. Потому, что станки выпускают разные заводы-изготовители и также играет роль год выпуска. Для более точного представления необходимо читать паспорт, который прилагается к конкретной модели станка.

Паспорт содержит всю нужную информацию для обслуживающего персонала и мастера, работающего на станке. В данном документе имеется подробные характеристики, схема и инструкция, как использовать плоскошлифовальный станок 3Е711В.

Скачать описание, паспорт и руководство по эксплуатации станка 3Е711В

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

Паспорт 3Е711ВФ1 Станок плоскошлифовальный с крестовым столом и горизонтальным шпинделем (Орша)

Наименование издания:
Часть 1: Руководство по эксплуатации (3Е711ВФ1.00.0.000.0.00 РЭ) – 89 страниц
Часть 2: Материалы по быстроизнашивающимся деталям (3Е711ВФ1.00.0.000.0.00 РЭ) – 47 страниц
Часть 3: Гидрооборудование (3Е711ВФ1.00.0.000.0.00 РЭ2) – 27 страниц
Часть 4: Электрооборудование (3Е711В-1.00.0.000.0.00 РЭ1) – 33 страницы
Часть 5: Схемы электрические – 48 страниц
Выпуск издания: Оршанский станкостроительный завод
Год выпуска издания: 1980
Кол-во книг (папок): 5
Кол-во страниц: 244
Стоимость: Договорная
Описание: Полный комплект документации

Содержание:
Часть 1: Руководство по эксплуатации (3Е711ВФ1.00.0.000.0.00 РЭ)
1. Техническое описание
Назначение и область применения
Состав станка
– Расположение составных частей станка
Устройство и работа станка и его составных частей
– Расположение органов управления и табличек с символами
– Схема кинематическая
– Станина
– Колонна
– Направляющая левая поперечная
– Устройство отсчёта вертикальных перемещений для станков 3Е711ВФ1, 3Е711АФ1, 3Е721АФ1-1, 3Е721ВФ1-1
– Механизм отсчёта поперечных перемещений
– Датчик контроля размера изделия для станков 3Е721В-1, 3Е710А, 3Е711В, 3Е721В-1
– Привод шлифовального круга
– Суппорт крестовый
– Стол
– Сборник
– Механизм поперечной подачи
– Механизм поперечного реверса
– Механизм ручного перемещения стола
– Механизм фиксации суппорта
– Шпиндель шлифовальной головки для станков 3Е711ВФ1, 3Е711АФ1, 3Е721АФ1-1, 3Е710А
– Шпиндель шлифовальной головки для станков 3Е711В, 3Е711В-1, 3Е721ВФ1-1, 3Е721В-1
– Фланцы шлифовального круга
– Механизм вертикальной подачи станков
– Кожух шлифовального круга
– Редуктор вертикальной подачи
– Устройство для охлаждения
– Гидроцилиндр
– Устройство смазки шлифовальной головки
– Устройство смазки шлифовальной головки с блоком теплообменника
– Реле контроля потока
Система смазки
– Схема смазки шлифовальной головки принципиальная
– Схема смазки станка
– Схема смазки принципиальная
Приспособления
– Кран реверса двухпозиционный
– Державка для правки шлифовального круга
– Державка для индикатора
– Установка на станке приспособления «Diaform»
2. Инструкция по эксплуатации
Указание мер безопасности
– Порядок транспортирования станка
– Порядок транспортирования электрошкафа
– Порядок транспортирования устройства смазки шлифовальной головки
– Порядок транспортирования бака охлаждения
Порядок установки
Настройка, наладка и режимы работы
Регулировка станка
– Регулирование зазоров в подшипниках шпинделя (передняя опора)
– Регулирование зазоров в подшипниках шпинделя (задняя опора)
– Шпиндель шлифовальной головки станков
– Регулирование зазора левой поперечной направляющей станина-суппорт
– Регулирование сопла и защитного щитка по высоте
– Регулирование натяжения ремня
– Схема проверки натяжения ремня
– Регулирование защиты направляющих суппорта
Особенности разборки и сборки при ремонте
– Схема расположения подшипников
3. Паспорт
Общие сведения
Основные технические данные и характеристики
– Стол
– Габариты рабочего пространства
– Установка станка
Сведения о ремонте
Сведения об изменениях в станке
Комплект поставки
Свидетельство о приемке
Свидетельство о консервации
Свидетельство об упаковке

Часть 2: Материалы по быстроизнашивающимся деталям (3Е711ВФ1.00.0.000.0.00 РЭ)
1. Введение
2. Перечень к схеме расположения подшипников
3. Схема расположения подшипников
4. Перечень деталей и сборочных единиц
5. Перечень быстроизнашивающихся деталей:
– Гармошка (3Е711В.13.0.010.0.00) (3Е711В.13.0.010.0.00-04)
– Клин-направляющая (3Е711В.13.0.202.0.00) (3Е711В.13.0.202.0.00-04)
– Ось (3Е711ВФ1.20.0.013)
– Втулка (3Е711ВФ1.20.0.013)
– Рейка (3Е711ВФ1.21.0.201.0.00) (3Е711ВФ1.21.0.201.0.00-09)
(3Е711ВФ1.21.0.201.0.00-14)
– Гайка (3Е711ВФ1.22.1.012.0.00)
– Гайка (3Е711ВФ1.22.1.013.0.00)
– Полумуфта (3Е711ВФ1.22.0.219.0.00)
– Колесо косозубое (3Е711ВФ1.22.0.224.0.00)
– Винт (3Е711ВФ1.22.0.225.0.00)
– Винт (3Е711ВФ1.22.0.225.0.00-04)
– Винт (3Е711ВФ1.22.0.225.0.00-09)
– Винт (3Е711ВФ1.22.0.225.0.00-14)
– Червяк (3Е711ВФ1.22.0.225.0.00)
– Червяк (3Е711ВФ1.22.0.225.0.00-09)
– Колесо косозубое (3Е711ВФ1.22.0.242.0.00)
– Вал-шестерня (3Е711ВФ1.22.0.244.0.00)
– Колесо косозубое (3Е711ВФ1.22.0.245.0.00)
– Колесо косозубое (3Е711ВФ1.22.0.245.0.00-09)
– Колесо косозубое (3Е711ВФ1.22.0.246.0.00)
– Колесо зубчатое (3Е711ВФ1.25.1.211.0.00)
– Крышка-шестерня (3Е711ВФ1.25.1.212.0.00)
– Колесо зубчатое (3Е711ВФ1.25.1.213.0.00)
– Вал (3Е711ВФ1.25.1.214.0.00)
– Блок зубчатых колес (3Е711ВФ1.25.1.215.0.00)
– Винт ходовой (3Е711ВФ1.30.0.010.0.00)
– Винт ходовой (3Е711ВФ1.30.0.010.0.00-04)
– Колесо косозубое (3Е711ВФ1.32.0.203.0.00)
– Колесо храповое (3Е711ВФ1.32.0.215.0.00)
– Собачка (3Е711В.32.0.224.0.00)
– Гайка (3Е711ВФ1.36.0.011.0.00)
– Червяк (3Е711ВФ1.36.0.208.0.00)
– Червяк (3Е711ВФ1.36.0.210.0.00)
– Колесо червячное (3Е711ВФ1.36.0.401.0.00)
– Колесо червячное (3Е711ВФ1.36.0.403.0.00)
– Вставка 3 (СТП5-72)
– Вал (3Е711ВФ1.25.2.201.0.00)
– Колесо зубчатое (3Е711ВФ1.25.2.205.0.00)
– Вал – шестерня (3Е711ВФ1.25.2.215.0.00)
– Колесо зубчатое (3Е711ВФ1.25.2.210.0.00)

Часть 3: Гидрооборудование (3Е711ВФ1.00.0.000.0.00 РЭ2)
– Схема гидравлическая принципиальная
2. Назначение
3. Конструкция
– Гидростанция общий вид 3Е711ВФ1.70.0.000.0.00
– Установка насосная
– Размещение гидроаппаратуры в шкафу
– Размещение гидроаппаратуры на плате
– Кран управления
– Клапан переливной Г52-103
– Золотник управления 3Е711ВФ1.65.0.000.0.00
– Блок теплообменников 3Е711АФ1.77.0.000.0.00
– Схема подключения гидростанции
Кран реверса 3Е711ВФ1.73.0.000.0.00
4. Описание работы
Продольное возвратно- поступательное перемещение стола
Разжим и фиксация гидрогайки винта поперечного перемещения
Слив масла через блок теплообменников
Блокировки
5. Указания по монтажу и эксплуатации
6. Перечень возможных нарушений
7. Указание мер безопасности

Часть 4: Электрооборудование (3Е711В-1.00.0.000.0.00 РЭ1)
1. Характеристика электрооборудования
– Размещение электрооборудования на станке
– Схема электрическая принципиальная
– Схема электрическая принципиальная блока поперечной подачи
– Схема электрическая принципиальная блок-приставки вертикальной подачи
– Пульт управления станка
– Схема электрическая соединений электрошкафа
– Схема электрическая соединений станка
2. Система питания
3. Первоначальный пуск
4. Режим работы
5. Работа привода поперечной подачи
– Диаграммы натяжений на основных элементах схемы привода поперечных подач при работе в режиме непрерывных подач
Диаграммы натяжений на основных элементах схемы привода поперечных подач при работе в режиме прерывистых подач
6. Работа блок – приставки вертикальной подачи
– Диаграмма напряжений на основных элементах схемы блок-приставки вертикальной подачи
7. Блокировки
8. Система сигнализации и защиты
9. Указания мер безопасности
10. Указания по монтажу и эксплуатации
11. Возможные неисправности и методы их устранения

Часть 5: Схемы электрические
– Схема электрическая соединений (3Е711В-1.80.0.000.0.00Э4)
– Блок-приставка вертикальной подачи схема электрическая соединений (3Е711В-1.82.0.000.0.00Э4)
– Устройство токовой отсечки схема электрическая соединений (3Е711ВФ1.83.0.013.0.00Э4)
– Блок поперечной подачи схема электрическая соединений (3Е711ВФ1.81.1.000.0.00Э4)
– Размещениев электрошкафу схема электрическая соединений (3Е711В-1.83.0.000.1.00Э4)

prompasport.ru

Паспорт 3Е711В Станок плоскошлифовальный с крестовым столом и горизонтальным шпинделем (Орша)

Наименование издания:
Часть 1: Руководство по эксплуатации (3Е711ВФ1.00.0.000.0.00 РЭ) – 89 страниц
Часть 2: Материалы по быстроизнашивающимся деталям (3Е711ВФ1.00.0.000.0.00 РЭ) – 47 страниц
Часть 3: Гидрооборудование (3Е711ВФ1.00.0.000.0.00 РЭ2) – 27 страниц
Часть 4: Электрооборудование (3Е711В-1.00.0.000.0.00 РЭ1) – 33 страницы
Часть 5: Схемы электрические – 48 страниц
Выпуск издания: Оршанский станкостроительный завод
Год выпуска издания: 1980
Кол-во книг (папок): 5
Кол-во страниц: 244
Стоимость: Договорная
Описание: Полный комплект документации

Содержание:
Часть 1: Руководство по эксплуатации (3Е711ВФ1.00.0.000.0.00 РЭ)
1. Техническое описание
Назначение и область применения
Состав станка
– Расположение составных частей станка
Устройство и работа станка и его составных частей
– Расположение органов управления и табличек с символами
– Схема кинематическая
– Станина
– Колонна
– Направляющая левая поперечная
– Устройство отсчёта вертикальных перемещений для станков 3Е711ВФ1, 3Е711АФ1, 3Е721АФ1-1, 3Е721ВФ1-1
– Механизм отсчёта поперечных перемещений
– Датчик контроля размера изделия для станков 3Е721В-1, 3Е710А, 3Е711В, 3Е721В-1
– Привод шлифовального круга
– Суппорт крестовый
– Стол
– Сборник
– Механизм поперечной подачи
– Механизм поперечного реверса
– Механизм ручного перемещения стола
– Механизм фиксации суппорта
– Шпиндель шлифовальной головки для станков 3Е711ВФ1, 3Е711АФ1, 3Е721АФ1-1, 3Е710А
– Шпиндель шлифовальной головки для станков 3Е711В, 3Е711В-1, 3Е721ВФ1-1, 3Е721В-1
– Фланцы шлифовального круга
– Механизм вертикальной подачи станков
– Кожух шлифовального круга
– Редуктор вертикальной подачи
– Устройство для охлаждения
– Гидроцилиндр
– Устройство смазки шлифовальной головки
– Устройство смазки шлифовальной головки с блоком теплообменника
– Реле контроля потока
Система смазки
– Схема смазки шлифовальной головки принципиальная
– Схема смазки станка
– Схема смазки принципиальная
Приспособления
– Кран реверса двухпозиционный
– Державка для правки шлифовального круга
– Державка для индикатора
– Установка на станке приспособления «Diaform»
2. Инструкция по эксплуатации
Указание мер безопасности
– Порядок транспортирования станка
– Порядок транспортирования электрошкафа
– Порядок транспортирования устройства смазки шлифовальной головки
– Порядок транспортирования бака охлаждения
Порядок установки
Настройка, наладка и режимы работы
Регулировка станка
– Регулирование зазоров в подшипниках шпинделя (передняя опора)
– Регулирование зазоров в подшипниках шпинделя (задняя опора)
– Шпиндель шлифовальной головки станков
– Регулирование зазора левой поперечной направляющей станина-суппорт
– Регулирование сопла и защитного щитка по высоте
– Регулирование натяжения ремня
– Схема проверки натяжения ремня
– Регулирование защиты направляющих суппорта
Особенности разборки и сборки при ремонте
– Схема расположения подшипников
3. Паспорт
Общие сведения
Основные технические данные и характеристики
– Стол
– Габариты рабочего пространства
– Установка станка
Сведения о ремонте
Сведения об изменениях в станке
Комплект поставки
Свидетельство о приемке
Свидетельство о консервации
Свидетельство об упаковке

Часть 2: Материалы по быстроизнашивающимся деталям (3Е711ВФ1.00.0.000.0.00 РЭ)
1. Введение
2. Перечень к схеме расположения подшипников
3. Схема расположения подшипников
4. Перечень деталей и сборочных единиц
5. Перечень быстроизнашивающихся деталей:
– Гармошка (3Е711В.13.0.010.0.00) (3Е711В.13.0.010.0.00-04)
– Клин-направляющая (3Е711В.13.0.202.0.00) (3Е711В.13.0.202.0.00-04)
– Ось (3Е711ВФ1.20.0.013)
– Втулка (3Е711ВФ1.20.0.013)
– Рейка (3Е711ВФ1.21.0.201.0.00) (3Е711ВФ1.21.0.201.0.00-09)
(3Е711ВФ1.21.0.201.0.00-14)
– Гайка (3Е711ВФ1.22.1.012.0.00)
– Гайка (3Е711ВФ1.22.1.013.0.00)
– Полумуфта (3Е711ВФ1.22.0.219.0.00)
– Колесо косозубое (3Е711ВФ1.22.0.224.0.00)
– Винт (3Е711ВФ1.22.0.225.0.00)
– Винт (3Е711ВФ1.22.0.225.0.00-04)
– Винт (3Е711ВФ1.22.0.225.0.00-09)
– Винт (3Е711ВФ1.22.0.225.0.00-14)
– Червяк (3Е711ВФ1.22.0.225.0.00)
– Червяк (3Е711ВФ1.22.0.225.0.00-09)
– Колесо косозубое (3Е711ВФ1.22.0.242.0.00)
– Вал-шестерня (3Е711ВФ1.22.0.244.0.00)
– Колесо косозубое (3Е711ВФ1.22.0.245.0.00)
– Колесо косозубое (3Е711ВФ1.22.0.245.0.00-09)
– Колесо косозубое (3Е711ВФ1.22.0.246.0.00)
– Колесо зубчатое (3Е711ВФ1.25.1.211.0.00)
– Крышка-шестерня (3Е711ВФ1.25.1.212.0.00)
– Колесо зубчатое (3Е711ВФ1.25.1.213.0.00)
– Вал (3Е711ВФ1.25.1.214.0.00)
– Блок зубчатых колес (3Е711ВФ1.25.1.215.0.00)
– Винт ходовой (3Е711ВФ1.30.0.010.0.00)
– Винт ходовой (3Е711ВФ1.30.0.010.0.00-04)
– Колесо косозубое (3Е711ВФ1.32.0.203.0.00)
– Колесо храповое (3Е711ВФ1.32.0.215.0.00)
– Собачка (3Е711В.32.0.224.0.00)
– Гайка (3Е711ВФ1.36.0.011.0.00)
– Червяк (3Е711ВФ1.36.0.208.0.00)
– Червяк (3Е711ВФ1.36.0.210.0.00)
– Колесо червячное (3Е711ВФ1.36.0.401.0.00)
– Колесо червячное (3Е711ВФ1.36.0.403.0.00)
– Вставка 3 (СТП5-72)
– Вал (3Е711ВФ1.25.2.201.0.00)
– Колесо зубчатое (3Е711ВФ1.25.2.205.0.00)
– Вал – шестерня (3Е711ВФ1.25.2.215.0.00)
– Колесо зубчатое (3Е711ВФ1.25.2.210.0.00)

Часть 3: Гидрооборудование (3Е711ВФ1.00.0.000.0.00 РЭ2)
– Схема гидравлическая принципиальная
2. Назначение
3. Конструкция
– Гидростанция общий вид 3Е711ВФ1.70.0.000.0.00
– Установка насосная
– Размещение гидроаппаратуры в шкафу
– Размещение гидроаппаратуры на плате
– Кран управления
– Клапан переливной Г52-103
– Золотник управления 3Е711ВФ1.65.0.000.0.00
– Блок теплообменников 3Е711АФ1.77.0.000.0.00
– Схема подключения гидростанции
Кран реверса 3Е711ВФ1.73.0.000.0.00
4. Описание работы
Продольное возвратно- поступательное перемещение стола
Разжим и фиксация гидрогайки винта поперечного перемещения
Слив масла через блок теплообменников
Блокировки
5. Указания по монтажу и эксплуатации
6. Перечень возможных нарушений
7. Указание мер безопасности

Часть 4: Электрооборудование (3Е711В-1.00.0.000.0.00 РЭ1)
1. Характеристика электрооборудования
– Размещение электрооборудования на станке
– Схема электрическая принципиальная
– Схема электрическая принципиальная блока поперечной подачи
– Схема электрическая принципиальная блок-приставки вертикальной подачи
– Пульт управления станка
– Схема электрическая соединений электрошкафа
– Схема электрическая соединений станка
2. Система питания
3. Первоначальный пуск
4. Режим работы
5. Работа привода поперечной подачи
– Диаграммы натяжений на основных элементах схемы привода поперечных подач при работе в режиме непрерывных подач
Диаграммы натяжений на основных элементах схемы привода поперечных подач при работе в режиме прерывистых подач
6. Работа блок – приставки вертикальной подачи
– Диаграмма напряжений на основных элементах схемы блок-приставки вертикальной подачи
7. Блокировки
8. Система сигнализации и защиты
9. Указания мер безопасности
10. Указания по монтажу и эксплуатации
11. Возможные неисправности и методы их устранения

Часть 5: Схемы электрические
– Схема электрическая соединений (3Е711В-1.80.0.000.0.00Э4)
– Блок-приставка вертикальной подачи схема электрическая соединений (3Е711В-1.82.0.000.0.00Э4)
– Устройство токовой отсечки схема электрическая соединений (3Е711ВФ1.83.0.013.0.00Э4)
– Блок поперечной подачи схема электрическая соединений (3Е711ВФ1.81.1.000.0.00Э4)
– Размещениев электрошкафу схема электрическая соединений (3Е711В-1.83.0.000.1.00Э4)

prompasport.ru

Паспорт 3Е711В-1 Станок плоскошлифовальный с крестовым столом и горизонтальным шпинделем (Орша)

Наименование издания:
Часть 1: Руководство по эксплуатации (3Е711ВФ1.00.0.000.0.00 РЭ) – 89 страниц
Часть 2: Материалы по быстроизнашивающимся деталям (3Е711ВФ1.00.0.000.0.00 РЭ) – 47 страниц
Часть 3: Гидрооборудование (3Е711ВФ1.00.0.000.0.00 РЭ2) – 27 страниц
Часть 4: Электрооборудование (3Е711В-1.00.0.000.0.00 РЭ1) – 33 страницы
Часть 5: Схемы электрические – 48 страниц
Выпуск издания: Оршанский станкостроительный завод
Год выпуска издания: 1980
Кол-во книг (папок): 5
Кол-во страниц: 244
Стоимость: Договорная
Описание: Полный комплект документации

Содержание:
Часть 1: Руководство по эксплуатации (3Е711ВФ1.00.0.000.0.00 РЭ)
1. Техническое описание
Назначение и область применения
Состав станка
– Расположение составных частей станка
Устройство и работа станка и его составных частей
– Расположение органов управления и табличек с символами
– Схема кинематическая
– Станина
– Колонна
– Направляющая левая поперечная
– Устройство отсчёта вертикальных перемещений для станков 3Е711ВФ1, 3Е711АФ1, 3Е721АФ1-1, 3Е721ВФ1-1
– Механизм отсчёта поперечных перемещений
– Датчик контроля размера изделия для станков 3Е721В-1, 3Е710А, 3Е711В, 3Е721В-1
– Привод шлифовального круга
– Суппорт крестовый
– Стол
– Сборник
– Механизм поперечной подачи
– Механизм поперечного реверса
– Механизм ручного перемещения стола
– Механизм фиксации суппорта
– Шпиндель шлифовальной головки для станков 3Е711ВФ1, 3Е711АФ1, 3Е721АФ1-1, 3Е710А
– Шпиндель шлифовальной головки для станков 3Е711В, 3Е711В-1, 3Е721ВФ1-1, 3Е721В-1
– Фланцы шлифовального круга
– Механизм вертикальной подачи станков
– Кожух шлифовального круга
– Редуктор вертикальной подачи
– Устройство для охлаждения
– Гидроцилиндр
– Устройство смазки шлифовальной головки
– Устройство смазки шлифовальной головки с блоком теплообменника
– Реле контроля потока
Система смазки
– Схема смазки шлифовальной головки принципиальная
– Схема смазки станка
– Схема смазки принципиальная
Приспособления
– Кран реверса двухпозиционный
– Державка для правки шлифовального круга
– Державка для индикатора
– Установка на станке приспособления «Diaform»
2. Инструкция по эксплуатации
Указание мер безопасности
– Порядок транспортирования станка
– Порядок транспортирования электрошкафа
– Порядок транспортирования устройства смазки шлифовальной головки
– Порядок транспортирования бака охлаждения
Порядок установки
Настройка, наладка и режимы работы
Регулировка станка
– Регулирование зазоров в подшипниках шпинделя (передняя опора)
– Регулирование зазоров в подшипниках шпинделя (задняя опора)
– Шпиндель шлифовальной головки станков
– Регулирование зазора левой поперечной направляющей станина-суппорт
– Регулирование сопла и защитного щитка по высоте
– Регулирование натяжения ремня
– Схема проверки натяжения ремня
– Регулирование защиты направляющих суппорта
Особенности разборки и сборки при ремонте
– Схема расположения подшипников
3. Паспорт
Общие сведения
Основные технические данные и характеристики
– Стол
– Габариты рабочего пространства
– Установка станка
Сведения о ремонте
Сведения об изменениях в станке
Комплект поставки
Свидетельство о приемке
Свидетельство о консервации
Свидетельство об упаковке

Часть 2: Материалы по быстроизнашивающимся деталям (3Е711ВФ1.00.0.000.0.00 РЭ)
1. Введение
2. Перечень к схеме расположения подшипников
3. Схема расположения подшипников
4. Перечень деталей и сборочных единиц
5. Перечень быстроизнашивающихся деталей:
– Гармошка (3Е711В.13.0.010.0.00) (3Е711В.13.0.010.0.00-04)
– Клин-направляющая (3Е711В.13.0.202.0.00) (3Е711В.13.0.202.0.00-04)
– Ось (3Е711ВФ1.20.0.013)
– Втулка (3Е711ВФ1.20.0.013)
– Рейка (3Е711ВФ1.21.0.201.0.00) (3Е711ВФ1.21.0.201.0.00-09)
(3Е711ВФ1.21.0.201.0.00-14)
– Гайка (3Е711ВФ1.22.1.012.0.00)
– Гайка (3Е711ВФ1.22.1.013.0.00)
– Полумуфта (3Е711ВФ1.22.0.219.0.00)
– Колесо косозубое (3Е711ВФ1.22.0.224.0.00)
– Винт (3Е711ВФ1.22.0.225.0.00)
– Винт (3Е711ВФ1.22.0.225.0.00-04)
– Винт (3Е711ВФ1.22.0.225.0.00-09)
– Винт (3Е711ВФ1.22.0.225.0.00-14)
– Червяк (3Е711ВФ1.22.0.225.0.00)
– Червяк (3Е711ВФ1.22.0.225.0.00-09)
– Колесо косозубое (3Е711ВФ1.22.0.242.0.00)
– Вал-шестерня (3Е711ВФ1.22.0.244.0.00)
– Колесо косозубое (3Е711ВФ1.22.0.245.0.00)
– Колесо косозубое (3Е711ВФ1.22.0.245.0.00-09)
– Колесо косозубое (3Е711ВФ1.22.0.246.0.00)
– Колесо зубчатое (3Е711ВФ1.25.1.211.0.00)
– Крышка-шестерня (3Е711ВФ1.25.1.212.0.00)
– Колесо зубчатое (3Е711ВФ1.25.1.213.0.00)
– Вал (3Е711ВФ1.25.1.214.0.00)
– Блок зубчатых колес (3Е711ВФ1.25.1.215.0.00)
– Винт ходовой (3Е711ВФ1.30.0.010.0.00)
– Винт ходовой (3Е711ВФ1.30.0.010.0.00-04)
– Колесо косозубое (3Е711ВФ1.32.0.203.0.00)
– Колесо храповое (3Е711ВФ1.32.0.215.0.00)
– Собачка (3Е711В.32.0.224.0.00)
– Гайка (3Е711ВФ1.36.0.011.0.00)
– Червяк (3Е711ВФ1.36.0.208.0.00)
– Червяк (3Е711ВФ1.36.0.210.0.00)
– Колесо червячное (3Е711ВФ1.36.0.401.0.00)
– Колесо червячное (3Е711ВФ1.36.0.403.0.00)
– Вставка 3 (СТП5-72)
– Вал (3Е711ВФ1.25.2.201.0.00)
– Колесо зубчатое (3Е711ВФ1.25.2.205.0.00)
– Вал – шестерня (3Е711ВФ1.25.2.215.0.00)
– Колесо зубчатое (3Е711ВФ1.25.2.210.0.00)

Часть 3: Гидрооборудование (3Е711ВФ1.00.0.000.0.00 РЭ2)
– Схема гидравлическая принципиальная
2. Назначение
3. Конструкция
– Гидростанция общий вид 3Е711ВФ1.70.0.000.0.00
– Установка насосная
– Размещение гидроаппаратуры в шкафу
– Размещение гидроаппаратуры на плате
– Кран управления
– Клапан переливной Г52-103
– Золотник управления 3Е711ВФ1.65.0.000.0.00
– Блок теплообменников 3Е711АФ1.77.0.000.0.00
– Схема подключения гидростанции
Кран реверса 3Е711ВФ1.73.0.000.0.00
4. Описание работы
Продольное возвратно- поступательное перемещение стола
Разжим и фиксация гидрогайки винта поперечного перемещения
Слив масла через блок теплообменников
Блокировки
5. Указания по монтажу и эксплуатации
6. Перечень возможных нарушений
7. Указание мер безопасности

Часть 4: Электрооборудование (3Е711В-1.00.0.000.0.00 РЭ1)
1. Характеристика электрооборудования
– Размещение электрооборудования на станке
– Схема электрическая принципиальная
– Схема электрическая принципиальная блока поперечной подачи
– Схема электрическая принципиальная блок-приставки вертикальной подачи
– Пульт управления станка
– Схема электрическая соединений электрошкафа
– Схема электрическая соединений станка
2. Система питания
3. Первоначальный пуск
4. Режим работы
5. Работа привода поперечной подачи
– Диаграммы натяжений на основных элементах схемы привода поперечных подач при работе в режиме непрерывных подач
Диаграммы натяжений на основных элементах схемы привода поперечных подач при работе в режиме прерывистых подач
6. Работа блок – приставки вертикальной подачи
– Диаграмма напряжений на основных элементах схемы блок-приставки вертикальной подачи
7. Блокировки
8. Система сигнализации и защиты
9. Указания мер безопасности
10. Указания по монтажу и эксплуатации
11. Возможные неисправности и методы их устранения

Часть 5: Схемы электрические
– Схема электрическая соединений (3Е711В-1.80.0.000.0.00Э4)
– Блок-приставка вертикальной подачи схема электрическая соединений (3Е711В-1.82.0.000.0.00Э4)
– Устройство токовой отсечки схема электрическая соединений (3Е711ВФ1.83.0.013.0.00Э4)
– Блок поперечной подачи схема электрическая соединений (3Е711ВФ1.81.1.000.0.00Э4)
– Размещениев электрошкафу схема электрическая соединений (3Е711В-1.83.0.000.1.00Э4)

prompasport.ru

Паспорт 3Е711АФ1 Станок плоскошлифовальный с крестовым столом и горизонтальным шпинделем (Орша)

Наименование издания:
Часть 1: Руководство по эксплуатации (3Е711ВФ1.00.0.000.0.00 РЭ) – 89 страниц
Часть 2: Материалы по быстроизнашивающимся деталям (3Е711ВФ1.00.0.000.0.00 РЭ) – 47 страниц
Часть 3: Гидрооборудование (3Е711ВФ1.00.0.000.0.00 РЭ2) – 27 страниц
Часть 4: Электрооборудование (3Е711В-1.00.0.000.0.00 РЭ1) – 33 страницы
Часть 5: Схемы электрические – 48 страниц
Выпуск издания: Оршанский станкостроительный завод
Год выпуска издания: 1980
Кол-во книг (папок): 5
Кол-во страниц: 244
Стоимость: Договорная
Описание: Полный комплект документации

Содержание:
Часть 1: Руководство по эксплуатации (3Е711ВФ1.00.0.000.0.00 РЭ)
1. Техническое описание
Назначение и область применения
Состав станка
– Расположение составных частей станка
Устройство и работа станка и его составных частей
– Расположение органов управления и табличек с символами
– Схема кинематическая
– Станина
– Колонна
– Направляющая левая поперечная
– Устройство отсчёта вертикальных перемещений для станков 3Е711ВФ1, 3Е711АФ1, 3Е721АФ1-1, 3Е721ВФ1-1
– Механизм отсчёта поперечных перемещений
– Датчик контроля размера изделия для станков 3Е721В-1, 3Е710А, 3Е711В, 3Е721В-1
– Привод шлифовального круга
– Суппорт крестовый
– Стол
– Сборник
– Механизм поперечной подачи
– Механизм поперечного реверса
– Механизм ручного перемещения стола
– Механизм фиксации суппорта
– Шпиндель шлифовальной головки для станков 3Е711ВФ1, 3Е711АФ1, 3Е721АФ1-1, 3Е710А
– Шпиндель шлифовальной головки для станков 3Е711В, 3Е711В-1, 3Е721ВФ1-1, 3Е721В-1
– Фланцы шлифовального круга
– Механизм вертикальной подачи станков
– Кожух шлифовального круга
– Редуктор вертикальной подачи
– Устройство для охлаждения
– Гидроцилиндр
– Устройство смазки шлифовальной головки
– Устройство смазки шлифовальной головки с блоком теплообменника
– Реле контроля потока
Система смазки
– Схема смазки шлифовальной головки принципиальная
– Схема смазки станка
– Схема смазки принципиальная
Приспособления
– Кран реверса двухпозиционный
– Державка для правки шлифовального круга
– Державка для индикатора
– Установка на станке приспособления «Diaform»
2. Инструкция по эксплуатации
Указание мер безопасности
– Порядок транспортирования станка
– Порядок транспортирования электрошкафа
– Порядок транспортирования устройства смазки шлифовальной головки
– Порядок транспортирования бака охлаждения
Порядок установки
Настройка, наладка и режимы работы
Регулировка станка
– Регулирование зазоров в подшипниках шпинделя (передняя опора)
– Регулирование зазоров в подшипниках шпинделя (задняя опора)
– Шпиндель шлифовальной головки станков
– Регулирование зазора левой поперечной направляющей станина-суппорт
– Регулирование сопла и защитного щитка по высоте
– Регулирование натяжения ремня
– Схема проверки натяжения ремня
– Регулирование защиты направляющих суппорта
Особенности разборки и сборки при ремонте
– Схема расположения подшипников
3. Паспорт
Общие сведения
Основные технические данные и характеристики
– Стол
– Габариты рабочего пространства
– Установка станка
Сведения о ремонте
Сведения об изменениях в станке
Комплект поставки
Свидетельство о приемке
Свидетельство о консервации
Свидетельство об упаковке

Часть 2: Материалы по быстроизнашивающимся деталям (3Е711ВФ1.00.0.000.0.00 РЭ)
1. Введение
2. Перечень к схеме расположения подшипников
3. Схема расположения подшипников
4. Перечень деталей и сборочных единиц
5. Перечень быстроизнашивающихся деталей:
– Гармошка (3Е711В.13.0.010.0.00) (3Е711В.13.0.010.0.00-04)
– Клин-направляющая (3Е711В.13.0.202.0.00) (3Е711В.13.0.202.0.00-04)
– Ось (3Е711ВФ1.20.0.013)
– Втулка (3Е711ВФ1.20.0.013)
– Рейка (3Е711ВФ1.21.0.201.0.00) (3Е711ВФ1.21.0.201.0.00-09)
(3Е711ВФ1.21.0.201.0.00-14)
– Гайка (3Е711ВФ1.22.1.012.0.00)
– Гайка (3Е711ВФ1.22.1.013.0.00)
– Полумуфта (3Е711ВФ1.22.0.219.0.00)
– Колесо косозубое (3Е711ВФ1.22.0.224.0.00)
– Винт (3Е711ВФ1.22.0.225.0.00)
– Винт (3Е711ВФ1.22.0.225.0.00-04)
– Винт (3Е711ВФ1.22.0.225.0.00-09)
– Винт (3Е711ВФ1.22.0.225.0.00-14)
– Червяк (3Е711ВФ1.22.0.225.0.00)
– Червяк (3Е711ВФ1.22.0.225.0.00-09)
– Колесо косозубое (3Е711ВФ1.22.0.242.0.00)
– Вал-шестерня (3Е711ВФ1.22.0.244.0.00)
– Колесо косозубое (3Е711ВФ1.22.0.245.0.00)
– Колесо косозубое (3Е711ВФ1.22.0.245.0.00-09)
– Колесо косозубое (3Е711ВФ1.22.0.246.0.00)
– Колесо зубчатое (3Е711ВФ1.25.1.211.0.00)
– Крышка-шестерня (3Е711ВФ1.25.1.212.0.00)
– Колесо зубчатое (3Е711ВФ1.25.1.213.0.00)
– Вал (3Е711ВФ1.25.1.214.0.00)
– Блок зубчатых колес (3Е711ВФ1.25.1.215.0.00)
– Винт ходовой (3Е711ВФ1.30.0.010.0.00)
– Винт ходовой (3Е711ВФ1.30.0.010.0.00-04)
– Колесо косозубое (3Е711ВФ1.32.0.203.0.00)
– Колесо храповое (3Е711ВФ1.32.0.215.0.00)
– Собачка (3Е711В.32.0.224.0.00)
– Гайка (3Е711ВФ1.36.0.011.0.00)
– Червяк (3Е711ВФ1.36.0.208.0.00)
– Червяк (3Е711ВФ1.36.0.210.0.00)
– Колесо червячное (3Е711ВФ1.36.0.401.0.00)
– Колесо червячное (3Е711ВФ1.36.0.403.0.00)
– Вставка 3 (СТП5-72)
– Вал (3Е711ВФ1.25.2.201.0.00)
– Колесо зубчатое (3Е711ВФ1.25.2.205.0.00)
– Вал – шестерня (3Е711ВФ1.25.2.215.0.00)
– Колесо зубчатое (3Е711ВФ1.25.2.210.0.00)

Часть 3: Гидрооборудование (3Е711ВФ1.00.0.000.0.00 РЭ2)
– Схема гидравлическая принципиальная
2. Назначение
3. Конструкция
– Гидростанция общий вид 3Е711ВФ1.70.0.000.0.00
– Установка насосная
– Размещение гидроаппаратуры в шкафу
– Размещение гидроаппаратуры на плате
– Кран управления
– Клапан переливной Г52-103
– Золотник управления 3Е711ВФ1.65.0.000.0.00
– Блок теплообменников 3Е711АФ1.77.0.000.0.00
– Схема подключения гидростанции
Кран реверса 3Е711ВФ1.73.0.000.0.00
4. Описание работы
Продольное возвратно- поступательное перемещение стола
Разжим и фиксация гидрогайки винта поперечного перемещения
Слив масла через блок теплообменников
Блокировки
5. Указания по монтажу и эксплуатации
6. Перечень возможных нарушений
7. Указание мер безопасности

Часть 4: Электрооборудование (3Е711В-1.00.0.000.0.00 РЭ1)
1. Характеристика электрооборудования
– Размещение электрооборудования на станке
– Схема электрическая принципиальная
– Схема электрическая принципиальная блока поперечной подачи
– Схема электрическая принципиальная блок-приставки вертикальной подачи
– Пульт управления станка
– Схема электрическая соединений электрошкафа
– Схема электрическая соединений станка
2. Система питания
3. Первоначальный пуск
4. Режим работы
5. Работа привода поперечной подачи
– Диаграммы натяжений на основных элементах схемы привода поперечных подач при работе в режиме непрерывных подач
Диаграммы натяжений на основных элементах схемы привода поперечных подач при работе в режиме прерывистых подач
6. Работа блок – приставки вертикальной подачи
– Диаграмма напряжений на основных элементах схемы блок-приставки вертикальной подачи
7. Блокировки
8. Система сигнализации и защиты
9. Указания мер безопасности
10. Указания по монтажу и эксплуатации
11. Возможные неисправности и методы их устранения

Часть 5: Схемы электрические
– Схема электрическая соединений (3Е711В-1.80.0.000.0.00Э4)
– Блок-приставка вертикальной подачи схема электрическая соединений (3Е711В-1.82.0.000.0.00Э4)
– Устройство токовой отсечки схема электрическая соединений (3Е711ВФ1.83.0.013.0.00Э4)
– Блок поперечной подачи схема электрическая соединений (3Е711ВФ1.81.1.000.0.00Э4)
– Размещениев электрошкафу схема электрическая соединений (3Е711В-1.83.0.000.1.00Э4)

prompasport.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
