2 варианта (механический и гидравлический)
Процесс работы с механическими или гидравлическими автомобильными подъемниками, сложно назвать тяжелым, но в нем присутствует определенная монотонность, вызывающая не самые веселые ощущения. Действия по вращению или опусканию рычага, вызывают минимум трудностей, но если есть возможность избавить себя и от них, то почему бы не попробовать. Принцип устранения необходимости мускульного воздействия, заключается в простой автоматизации привода, путем объединения его с электродвигателем. Для полного раскрытия темы, мы составили две исчерпывающие инструкции по сборке простых и эффективных электродомкратов на основе ромбического и бутылочного (гидравлического) механизмов.

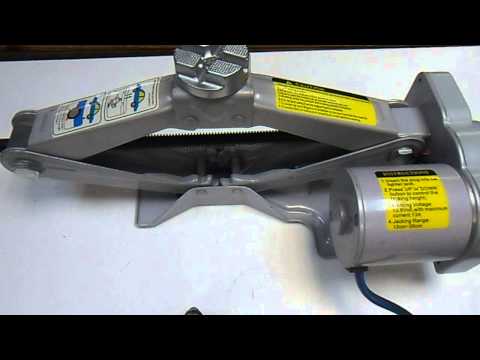

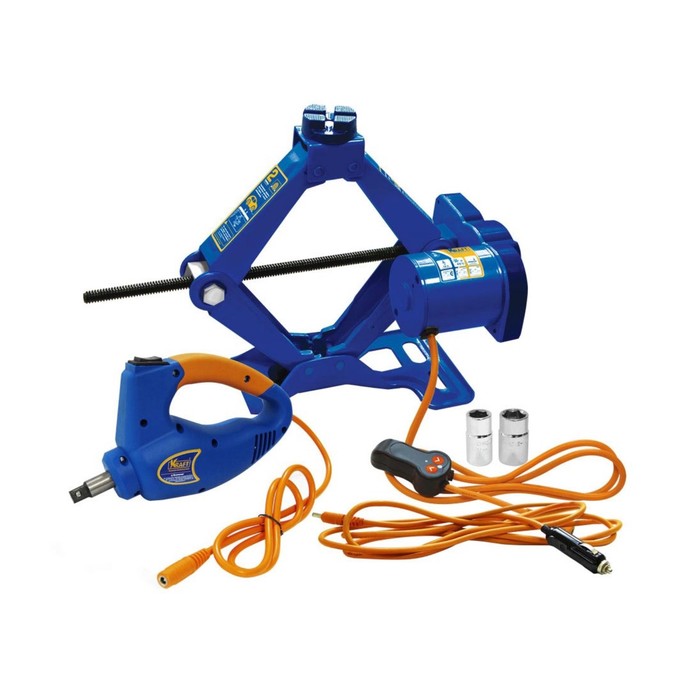

Самодельный электромеханический домкрат
Раскрытие темы автоматизации ручного привода, начнем с самого популярного типа подъемников для доработки. Оснастить ромбический домкрат электроприводом можно банальным объединением с дрелью, но мы разберем изготовление самодостаточного, компактного устройства, практически серийного образца.
Представленное изделие оснащено двухсторонним переключателем для подъема и опускания механизма. Процесс сборки достаточно прост и выполняется по следующей инструкции, наглядно демонстрирующей, как сделать электрический домкрат своими руками из обычных компонентов.
Требуемые материалы:
- Ромбический домкрат
- Мотор стеклоочистителя на 12В
- Реверсивный переключатель на 12В
- Штекер автоприкуривателя или крокодилы для аккумулятора
- Отрезок тонкого двухжильного провода, от 3-х метров
- Пластина металла, толщиной от 1 мм (для заглушки двигателя)
- Длинная гайка М8 (для фиксации крепежа на домкрате)
- Шестигранная головка и гайка (для объединения вала с винтом)
По инструментам:
- Болгарка с отрезным диском по металлу
- Дрель или шуруповерт со сверлами по металлу
- Сварочный аппарат
Первым пунктом изготовления электрического домкрата, следует подготовить место соединения винта с валом мотора.
Для реализации данной задачи есть минимум 2 способа. Автор инструкции сточил край винта, чтобы насадить на него шестигранную головку. Способ требует вынимания шпильки, снятия проушины для зацепа рукоятки и точно работы напильником.
Второй вариант установки головки, не требует разбора и заключается в использовании переходника. Берется обычный шестигранный стержень, длиной порядка 15 мм, с одного торца выпиливается паз под толщину проушины, а с боков делается сквозное отверстие для фиксирующего болта. Переходник устанавливается на крепление рукоятки, а на него одевается шестигранная головка.
Подготовку электродвигателя следует начать с изготовления металлической пластины которая будет служить заглушкой и опорной площадкой для крепления на домкрате. Данный элемент вырезается из листового металла, толщиной от 1 мм по форме корпуса мотора. Для крепежей и вала, просверливаются отверстия.
В качестве соединения шестигранной головки на винте домкрата и вала двигателя, используется обычная гайка.
Для повышения надежности фиксации, в боковой грани гайки можно просверлить отверстие, нарезать резьбу и вкрутить болтик.
Когда элементы объединения двигателя и винта будут готовы, можно переходить к изготовлению крепежей для жесткой фиксации механизмов. Чтобы исключить сильное биение при работе привода, необходимо соблюдать повышенную точность. Для получения полной параллельности крепежных гаек с главным винтом, он закручивает их в крепежную пластину и приваривает к боковому соединению ребер ромба. После фиксации, приспособление разбирается, а фиксирующие направляющие остаются на своем месте.
Для фиксации двигателя на приваренных крепежах, в пластине необходимо изготовить 2 отверстия. Чтобы добиться максимальной точности, через направляющие следует продеть шпильки, расположить мотор на рабочем месте и отметить по ним точки для сверления. Для удобства установки, 2/3 части резьбы на шпильках можно сточить.
Подготовив все крепежные элементы, можно устанавливать мотор на свое рабочее место.
Шпильки продеваются через отверстия пластины и затягиваются гайками с обеих сторон. Для фиксации со стороны домкрата, в шпильках просверливаются сквозные отверстия, в которые продевается шпилька-фиксатор.
Остается подключить контакты электродвигателя к переключателю с реверсом, от которого отвести провода к прикуривателю (или крокодилам). В зависимости от модели мотора стеклоочистителя количество проводов на нем может различаться. Найти 2 главных контакта, можно простым методом перебора, поочередно подключая каждый из них. Для защиты переключателя и схемы, его можно поместить в герметичный пластиковый контейнер (например, мыльницу).
На этом этапе, сборка электромеханического домкрата завершена. Если вы хотите получить более наглядное представление, рекомендуем ознакомиться с процессом изготовления данной самоделки в формате видео.
В ролике есть момент, где автор удаляет старую шпильку с трапецеидальной резьбой и меняет её на метрическую, большей длины. Не рекомендуем делать такую замену, так как она серьезно повысит шанс срыва и поломки домкрата. В остальном, все выполнено на уровне, в высоком качестве и с динамичным монтажом.

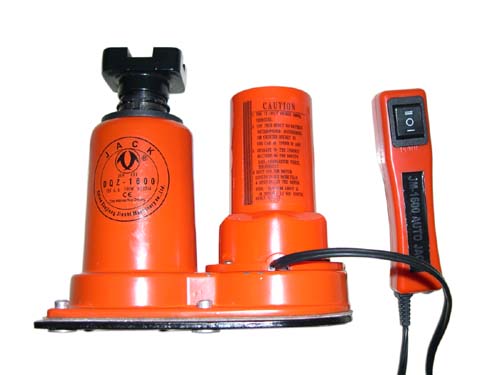

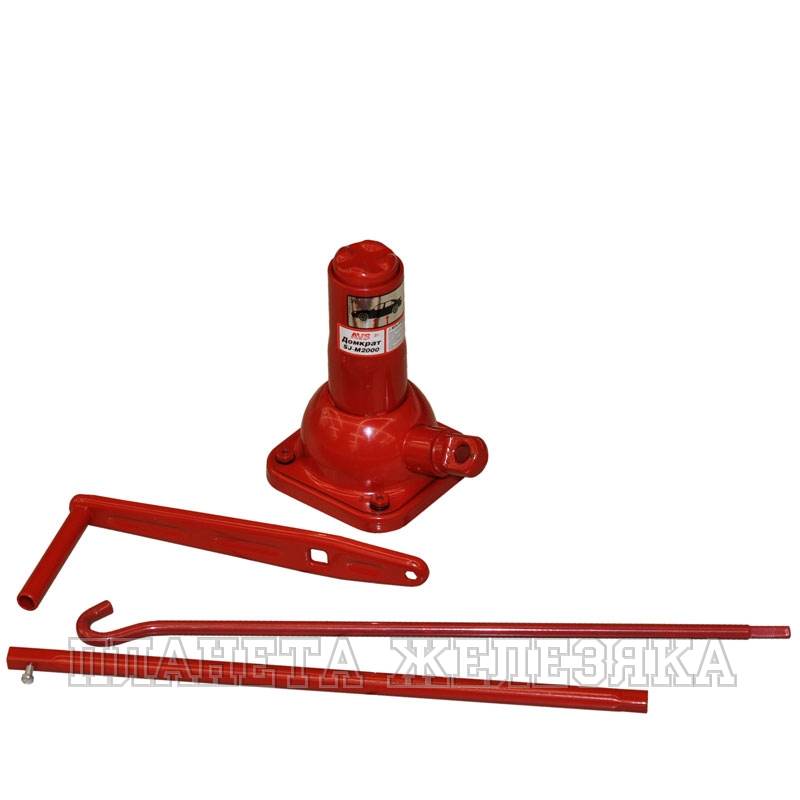

Гидравлический домкрат с электроприводом своими руками
Второй по популярности подъемный инструмент для модернизации электроприводом. Гидравлические домкраты, в отличии от винтовых ромбических, обладают повышенной грузоподъемностью и могут использоваться для работы с более массивными объектами. В представленной далее инструкции, используется все тот же электрический двигатель от стеклоочистителя, отличающийся небольшой скоростью, хорошей силой тяги, которая сможет обеспечить подъем до 6 тонн веса.
Требуемые материалы:

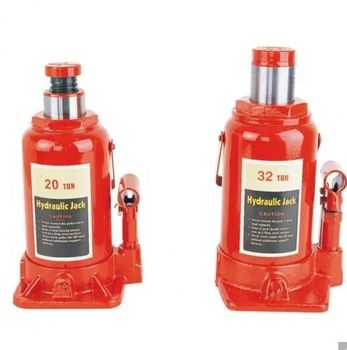

- Гидравлический домкрат (бутылочный), до 6 тонн
- Мотор стеклоочистителя на 12В
- Двужильный провод, около 3 метров
- Переключатель
- Профильная труба 30×10, длиной 250 мм
- Подшипник 6200/12-2RS
- Болт М12 и 2 гайки
- Отрезок трубки с внутренним ø 12 мм, толщиной до 2-х мм
- Листовой металл 140×140, толщиной от 2-х мм
- Болт, шайбы и гайки М8
- Металлическая труба по внешнему Ø корпуса домкрата
- Болты М10, 2 шт и 4 гайки
- Металлические пластины, толщиной от 3-х мм
Представленные материалы указаны в качестве образца, наглядно демонстрирующего, из чего можно собрать домкрат с электроприводом своими руками. Если детали с абсолютно идентичными свойствами вам не доступны, их можно заменить схожими по форме и прочности элементами. Разумное применение смекалки, поможет сэкономить не только деньги, но и время.
Процедуру по оснащению бутылочного домкрата электроприводом, начнем с разбора штатного привода насоса инструмента. Требуется снять заднее крепление и место установки рычага, оставив на корпусе только плунжер.
Новый рычаг изготавливается из профильной трубы, в которой необходимо вырезать прямоугольный паз, шириной около 18 мм, практически по всей длине, отступив от краев по 20 мм.
Со стороны крепления к домкрату, просверливается отверстие для дальнейшей фиксации болтом. В нижнем торце профиля, со стороны отверстия, вырезается еще один паз, для одевания проушин.
Мотор будет производить накачку по принципу кривошипа, поэтому на его валу необходимо зафиксировать диск со смещенным отверстием, который можно вырезать из листового металла. Диаметр круга должен быть от 140 мм. С просверливанием отверстия лучше повременить, пока рычаг не будет установлен на свое место.
Внутри самодельного рычага из профиля, будут располагаться 2 подшипника. Первый соединяется с кривошипом на моторе, а второй с плунжером.
Оба подшипника должны свободно перемещаться внутри трубы, но без сильного люфта. Если свободного пространства будет более 1 мм, лучше подложить отрезок металлической пластины, приварив его с торцов профиля.
Соединение крайнего подшипника с плунжером насоса выполняется с помощью болта, отрезка трубки с внутренним ø 12 мм и гайки. Можно запрессовать в подшипник втулку и закрутить в неё болт без использования гайки, или зафиксировать несколькими каплями припоя.
Для крепления рычага за плунжером насоса, используем стандартные уши, снятые при разборе в начале инструкции. Фиксируем обычным болтами с гайками и шайбами.
Завершив установку рычага на его рабочее место, можно приступать к определению точки контакта на кривошипе. Прикручиваем вырезанный ранее диск к валу электродвигателя, затянув гайкой и располагаем на предполагаемом уровне. Необходимо, чтобы минимальная и максимальная высота рычага, соответствовала амплитуде вращения будущего отверстия. Если ход рычага составляет 12 см, то отверстие следует сделать, отступив 6 см от центра диска.
После выполнения сверления, соединяем диск со вторым подшипником, использовав болт и проставку из отрезка маленькой трубки. Как и с первым вариантом, можно вкрутить в запрессованную втулку.
На финальном этапе сборки механизма остается зафиксировать мотор по отношению к домкрату с помощью импровизированных хомутов и металлических пластин. Мощные хомуты изготавливаются из отрезка трубы с выпиленным пазом, стягиваемым болтом к приваренным гайкам.
Остается подключить контакты мотора к обычному переключателю и далее, к штекеру прикуривателя или на крокодилы. Для придания заводского лоска и сохранения изделия от коррозии, детали можно отшлифовать и покрасить, как это сделал автор инструкции, продемонстрированной в следующем ролике.
Сохраните эту страницу в своей соц.
сети и вернитесь к ней в любое время.ДОБАВИТЬ КОММЕНТАРИЙ

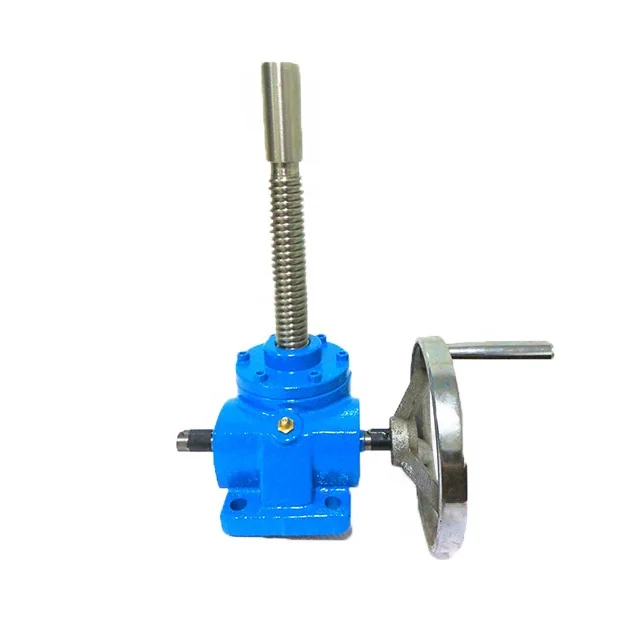

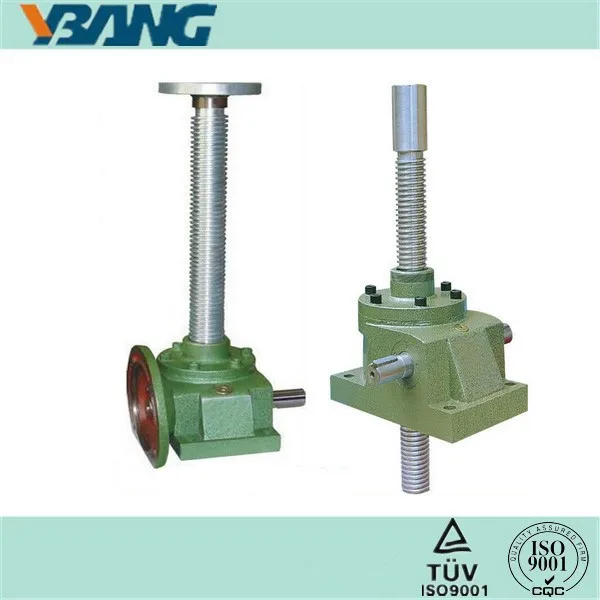

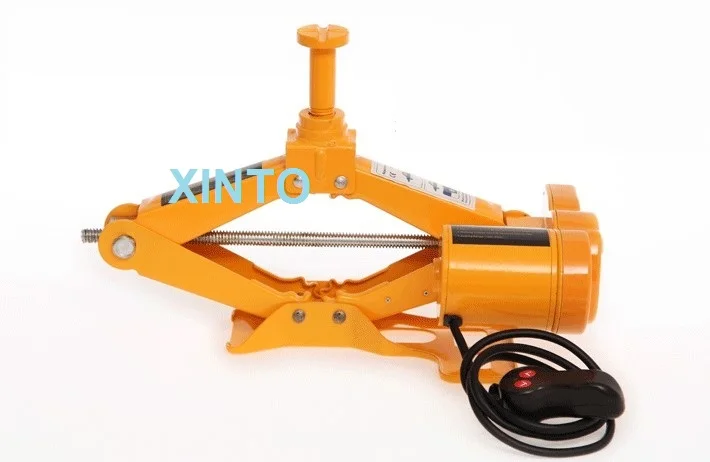

Шарико-винтовые домкраты 2,5 т с электрическим приводом
Описание продукта
Шарико-винтовые домкраты 2,5 т с электрическим приводом Функция: Электрический привод винтового домкрата является базовой частью домкрата, выполняет такие функции, как подъем, опускание, толкание и переворачивание через червячный привод, потому что он приводится в действие электродвигателем, он имеет более высокую эффективность, чем ручной винтовой домкрат.
Моторизованный винтовой домкрат предназначен для предотвращения утомления человека при подъеме груза. Винтовой домкрат представляет собой узел редуктора (червячной или конической передачи) и трансмиссии (ходовой винт, шариковый винт или роликовый винт), который с помощью двигателя используется для преобразования вращения в поступательное движение. Их можно использовать для толкания, вытягивания, натяжения, блокировки, разблокировки, наклона, поворота, качения, скольжения и подъема или опускания грузов весом от нескольких килограммов до тысяч тонн.
Типы двигателей с приводом от винтового домкрата включают электродвигатель, мотор-редуктор, редуктор, гидравлический двигатель, пневматический двигатель, взрывозащищенный двигатель. Двигатель означает асинхронный / асинхронный двигатель и выше двигатель без тормоза, при необходимости, отмеченный в заказе на покупку / счете-фактуре.
Механические винтовые домкраты могут приводиться в действие вручную или с помощью электродвигателя. Для одновременного перемещения можно соединить более одного винтового домкрата. Винтовой домкрат используется в приложениях, где требуется линейное движение. Подъем любого груза, толкание или вытягивание механического оборудования, регулировка узких зазоров механических частей может осуществляться винтовыми домкратами.
Механическая мощность винтовых домкратов составляет от 2,5 кН до 1000 кН. Винтовые домкраты можно использовать в качестве линейных двигателей, линейных приводов или механических подъемников в зависимости от типа движения.
