Паяльник известен человечеству с древних времен. Методу соединения различных материалов путем пайки около 5000 лет. Археологи находят разные примитивные паяльники, которые применялись нашими далекими предками. Если необходимо спаять микросхемы, провода, пластиковые и металлические детали – то паяльник незаменим.

Современные паяльники работают по следующему принципу: инструмент используют электрическую энергию, подаваемую либо от сети, либо от аккумулятора. Затем, он преобразует ее в тепло, которое, посредством нагревательного элемента накаляет жало. Горячее жало расплавляет припой, которым соединяют нужные детали. Когда припой остынет, происходит окончательная фиксация. Паяльники различаются по принципу нагрева и конструкции. Топ-10 лучших паяльников на 2022 год и советы по выбору инструмента помогут купить то, что нужно вам под конкретные нужды.

Рейтинг топ-10 по версии КП

1. Minidso TS100

Minidso TS100. Фото: Minidso

Современный цифровой паяльник со стильным дизайном. Еще одна «фишка» пальника – его можно подключит к компьютеру с целью настройки температурных параметров, что позволит проводить более тонкую пайку. Напряжение питания 12-24В. Для зарядки паяльник может быть подключен как к ноутбуку или же более традиционно от сети. На этом возможности для питания паяльника не исчерпываются: подойдут как power bank, так и автомобильная зарядка. Последний пункт удобен на случай небольшого ремонта в автомобиле. В случае бездействия, встроенный акселератор переводит инструмент в энергосберегающий режим. Если произойдет поломка жала, то оно достаточно просто заменяется новым. Паяльник достигает температуры 300 °C в течение 11 секунд. Мощность 65 Вт.

Плюсы и минусы

Быстрый нагрев, есть спящий режим

Нет блока питания в комплекте

2.

ЗУБР 55301-200ЗУБР 55301-200. Фото: ЗУБР

Паяльник отличается высокой мощностью – 200Вт. В первую очередь подойдет для профессиональной деятельности, например, пайки и лужения металлических деталей в промышленности (трубы, радиаторы). Керамический нагревательный элемент обладает отличным качеством и высокой скоростью нагрева жала паяльника. Корпус изготовлен из нержавеющей стали. Рукоятка выполнена из термостойкого пластика, эргономична. В комплексе с инструментом идет практичная стальная подставка. Жало поддается легкой замене, имеет специально покрытие увеличивающее срок службы. Продуманный элемент – заземляющий провод. Он гарантирует защиту от поражения электрическим током, если имеются повреждения изоляции. И снижает статический заряд.

Плюсы и минусы

Кнопка выключения на паяльнике, большая площадь нагрева

3. PROconnect 12-0122-4

PROconnect 12-0122-4. Фото: PROconnect

Электропаяльник имеет мощность 30Вт. Максимальная температура разогрева достигается во время пайки и составляет до 360°C. Нагревательный элемент — керамический. Жало имеет прямую форму с коническим окончанием и медным сердечником. В данном паяльнике жало заменяемо. Ручка паяльника приятно лежит в руке, чему способствует ее эргономичная конструкции и резиновая накладка. Питание осуществляется от сети, мощность 220 В. Паяльник подходит для работы с оловянными и свинцовыми припоями. Он пригоден в домашних условиях и в профессиональной мастерской. Модель хорошо себя зарекомендовала у радиолюбителей.

Плюсы и минусы

Небольшая цена

Только для легкоплавких припоев

4. Солидер ЭПЦР-60К

Солидер ЭПЦР-60К. Фото: Солидер

Второй цифровой электропаяльник в нашем топе. Температура отображается на вcтроенном LED-дисплее. Диапазон нагрева паяльника составляет от 80 до 500 °С. Погрешность регулировки не превышает ±5°C. Настройка температуры происходит путем нажатия на клавиши «+» и «–». Быстрый нагрев, до необходимой температуры, обеспечивается за счет керамического нагревательного элемента. Кабель на 1,5 м гибок и имеет прочную изоляцию. Ручка произведена из жаропрочного, антистатического материала. В набор входят все нужные для пайки составляющие: подставка под паяльник, пенал, канифоль, олово, оловоотсос, пинцет прямой, пинцет изогнутый, шлицевая отвертка, крестообразная отвертка, тонкая отвертка, сменные жала, губка.

Плюсы и минусы

Богатая комплектация

Ручка неудобно лежит в руке

5. STAYER 55314-60-H8

STAYER 55314-60-H8. Фото: STAYER

Как и электропаяльник позицией выше, STAYER 55314-60-H8 имеет богатую комплектацию, которая включает в себя припой, подставку для паяльника, сменное жало и многое другое. Комплектация и небольшая цена – два главных плюса данного инструмента. Что касается самого электропаяльника, то его мощность составляет 60 Вт. Жало конусообразной формы, имеет диаметр 1,5 мм. Материал изготовления жала – медь. Также в наличии заземляющий провод, что однозначно позитивный момент – предохраняет от удара током и снимает статическое напряжение. Питание происходит от сети. Ручка стандартно сделана из жаростойкого пластика, достаточно удобна. Данный электропаяльник хорошо подойдет для пайки проводов, микросхем, металлических и пластиковых деталей.

Плюсы и минусы

Цена, комплектация

Короткий провод

6. REXANT 12-0611

REXANT 12-0611. Фото: REXANT

Паяльник REXANT 12-0611, так же называемый Japan type, отличается компактностью. Несомненно, положительной чертой является тонкий наконечник жала, что удобно при пайке мелких деталей, и в иных случаях, когда требуются манипуляции с «ювелирной» точностью. Жало, имеющее форму конуса, изготовлено из меди с нанесением защитного покрытия. Керамический нагревательный элемент наделяет инструмент хорошей надежностью. Рукоятка сделана из жаростойкого пластика, поверх которого закреплена резиновая накладка. Мощность паяльника 60Вт, максимально достигаемая температура нагрева при работе 450°С. Напряжение 220 В. Работает инструмент от сети, что, в свою очередь, обеспечивает провод длиной 1,5 м. Примерное время разогрева 8 секунд. Приятным бонусом является запасное жало в комплекте.

Плюсы и минусы

Быстрый нагрев, удобство в эксплуатации

Перегрев, толстый провод

7. Sparta 913095

Sparta 913095. Фото: Sparta

Электропаяльник Sparta 913095 называется импульсным, так как его работа строится на иных принципах, чем стандартные паяльники. В импульсных приборах напряжение поступает на нагревательный элемент только в сам момент пайки. Это очень экономит электроэнергию и инструмент не работает в холостую. Импульсные паяльники отличаются высоким коэффициентом полезного действия. Что касается самого пальника Sparta, то его характеризуют высокая мощность – 100 Вт, жало в виде петли. Материал изготовления жала – медь, покрытая специальным долговечным составом. Максимальное время для разогрева – 3 минуты. Наибольшая температура нагрева – 250 °C. Питание происходит от сети 220 В путем провода. Ручка выполнена в форме пистолета из ударопрочного пластика.

Плюсы и минусы

Быстрый разогрев, подсветка зоны пайки

Сильный нагрев корпуса

8.

Belsis BSI0340Belsis BSI0340. Фото: Belsis

Данный паяльник обладает нихромовой спиралью в качестве нагревательного элемента. Плюсами такого нагревательного элемента является низкая цена и стойкость к механическим ударам. Однако, есть минусы – из-за особенности конструкции немалая часть тепла не используется, меньшая надежность по сравнению с керамическим нагревателем. Мощность инструмента 40 Вт. Жало медное, прямой формы с наконечником-конусом. Вполне подойдет как для небольших домашних работ, так и для более профессионального применения. Питание осуществляется от сети 220 В.

Плюсы и минусы

Сменные жала, индикация сети

Длинный шнур

9. TOPEX 44E005

TOPEX 44E005. Фото: TOPEX

Снова импульсный паяльник в нашем топе. Электропаяльник TOPEX 44E005 подойдет для работ по спайке деталей, нуждающихся в большой температуре нагрева. Обладает высокой мощностью 150 Вт. Жало имеет дуговую форму. Напряжение, потребляемое паяльником составляет 220 В. Жало сделано из меди, защитное покрытие в наличии. Сам паяльник создан в форме пистолета, материал рукоятки – пластик. Полезным элементом является лампочка – она подсвечивает место пайки.

Плюсы и минусы

В комплекте отличный кейс, хорошо греет

Тяжелый

10. LICOTA AET-6006DD

Licota AET-6006DD. Фото: Licota

Главная особенность паяльника AET-6006DD LICOTA – деревянная ручка. Этакое ретро, знакомое многим по урокам труда в средней школе. Нагревательный элемент – нихромовый. Питание от сети с напряжением 220 В. Мощность инструмента 60 Вт. Простая конструкция и небольшой вес. Такой паяльник больше подойдет для мелких ремонтных работ дома. В целом, паяльник достаточно удобен.

Плюсы и минусы

Стойкий к механическим ударам

Немалые габариты

Как выбрать паяльник

Наш эксперт, Александр Левин выскажет свое видение при выборе паяльника под ваши цели.

Основные виды

Существует большой перечень видов паяльников: классические электрические, газовые, инфракрасные, термовоздушные, индукционные, импульсные и др. Но, как правило, и профессионалы, и любители работают классическими электропаяльниками. Такой выбор обусловлен простым набором качеств последних – удобство в эксплуатации, небольшая масса и приемлемая цена.

Принцип нагрева

Нихромовые паяльники оснащены проволочной спиралью, через которую проходит электрический ток. Такие пальники дешевы, неприхотливы и удобны для ремонта. Но долго греются и не обладают высокой надежностью, а еще имеют высокую потерю тепла.

Керамический паяльник – в качестве нагревательного элемента используются керамические стержни, которые осуществляют нагрев, при соприкосновении с контактами напряжения. Плюсами являются быстрый нагрев, малая теплоотдача, долгий срок службы, надежность. Минусы — это немалая цена, требуется аккуратное обращение.

Импульсный паяльник – самый интересный инструмент из электропаяльников. Специфика его работы заключается в том, что нагрев происходит только при нажатии кнопки пуск. Такой инструмент есть смысл использовать только при небольшой продолжительности пайки. Сильные стороны – быстрый нагрев, минимальная потеря энергии. Слабые стороны – не подойдет для большого по времени объёма работ.

Индукционный паяльник – нагрев в таком паяльнике осуществляется с помощью магнитное поля создаваемое индукционной катушкой. Плюсы – автоматическое поддержание температуры нагрева, равномерный нагрев, экономия энергии. К минусам относится высокая цена.

Газовый паяльник – автономен, нагрев рабочей поверхности происходит от пламени сгорания газа. По сути, это газовая горелка, если убрать специальную насадку.

Термовоздушная паяльная станция – по сути это сверхмощный фен, который разогревает места пайки потоком горячего воздуха. Инфракрасная паяльная станция – нагрев рабочей зоны происходит с помощью инфракрасного излучения, длина волны которого равна 2-10 мкм.

Мощность

Паяльники имеющие большую мощность, также отличаются высокой надежностью и функциональностью. Однако, для домашних работ их применение не всегда оправдано. Лучшим вариантом домашнего паяльника будет мощность в пределах от 25 до 60 Вт. Если паяльник необходим для пайки толстых проводов, массивных деталей, то подходящая мощность будет от 100 Вт до 150 Вт. А паяльники мощностью свыше 150 Вт вполне справятся с расплавкой стекла, стали, чугуна.

Регулятор температуры

Несомненно, паяльники с возможностью регулировки температуры обладают преимуществом, перед паяльниками без оной. Плюсы регулировки в следующем: жало не перегревается, не нужно менять паяльник, если требуется иная температура плавки, возможность тонкой настройки инструмента.

Материал жала

Медное – хорошая тепловодность и теплоемкость, при низкой термостойкости и мягкости. Медное с покрытием – не обгорают, нет окалины. Но цена выше и боятся перегрева. Керамическое – стойкость к коррозии, отличная тепловодность и теплоемкость. Минусом идут высокая цена и хрупкость при механическом воздействии.

Электрический паяльник для микросхем: мощность станции, пайка радиодеталей

Пайка — это процесс плавления металла на других металлических компонентах для связывания двух компонентов вместе. Наиболее распространенный инструмент, используемый для этого, называется паяльником для микросхем, или паяльным феном.

Процесс пайки происходит не так, как при сварке электродом от инвертора. Когда вы что-то свариваете, компоненты непосредственно расплавляются вместе без использования припоя. Припой представляет собой более мягкий металл с более низкой температурой плавления. Это позволяет проводить монтаж компонентов без использования высоких температур, связанных со сваркой и выпайкой, и сохраняет целостность компонентов.

Соединение деталей

Припой — это металлический материал, используемый при поверхностном монтаже с паяльником. Поскольку этот материал является проводящим, он широко используется в электронике. Припой традиционно содержал свинец, но постепенно он выходит из употребления из-за создаваемых проблем со здоровьем. Большинство бессвинцовых припоев несколько сложнее в использовании, чем свинцовые соединения, но при этом позволяют без проблем отпаять лишнюю радиодеталь.

При плавлении неэтилированного флюса паяльник нуждается в дополнительном времени для восстановления от потери тепла.

Производители паяльников используют различные методы, чтобы их паяльники работали лучше с бессвинцовым припоем. Одно из решений состоит в том, чтобы сделать нагревательный элемент паяльника более мощным, что помогает держать наконечник паяльника при постоянной температуре. Другие способы включают сборку нагревательного элемента и наконечника паяльника в виде единого непрерывного элемента для более быстрого переноса тепла и, следовательно, для поддержания температуры наконечника. Это позволяет выпаять микросхему из платы паяльником низкой мощности.

Нагрев и расплавление припоя

Большинство недорогих паяльников обычно нагревают наконечник от 200 до 600 градусов по Цельсию, поэтому будьте очень осторожны при использовании паяльника, особенно при выпаивании. Более продвинутые профессиональные паяльные станции включают в себя управление температурой, поэтому пользователь может выбрать определенную температуру для разных проектов и наборов припоя. Важно следить за наконечником жала при его использовании. Обычная практика заключается в использовании влажной губки для удержания наконечника. Перед началом пайки очищайте наконечник и не допускайте загрязнения во время процесса пайки.

Эксплуатация паяльника

Паяльник используется для нагрева соединений, подлежащих монтажу. Для электронных схем вы должны использовать паяльник 25 — 40 Вт (Вт). Паяльники более высокой мощности необязательно более горячие; они просто способны нагревать более крупные компоненты. Паяльник 40 Вт делает соединения быстрее, чем паяльник 25 Вт. Прибор можно приобрести в магазинах бытовой техники и в большинстве крупных универмагов либо изготовить паяльник для микросхем своими руками.

Припой имеет более низкую температуру плавления, чем металлы, которые соединяются. Припой расплавляется, когда он нагревается, но соединяемые металлы не будут деформироваться, если правильно выбрать паяльник для микросхем. Сердечник из канифоли действует как флюс. Он предотвращает окисление соединяемых металлов и повышает способность лудить соединяемые поверхности.

Добавление припоя

Припой для микросхем, который используется для соединения медных контактов, имеет кислотное ядро, которое подходит для труб, но будет разъедать электронные соединения

. Используйте пайку с сердечником из канифоли. Для микропайки большинства электронных компонентов лучше всего использовать пайку диаметром от 0,75 мм (мм) до 1,0 мм. Более плотный припой может затруднить пайку мелких соединений, а также увеличить шансы создания мостов припоя между медными дорожками, которые не предназначены для подключения.

Для большинства электроники используется сплав 60/40 (60% олова, 40% свинца), но также доступны бессвинцовые припои. Важно всегда держать горячее жало на подставке, когда оно не используется. Влажная губка используется для очистки кончика жала.

Процесс пайки

Поместите паяльник в подставку и вставьте его. Подождите, пока паяльник нагреется. Смочите губку. Протрите кончик жала на влажной губке. Это очистит наконечник. Растопите немного пайки на кончике паяльника. Это называется лужение, и это поможет тепловому потоку проходить от железного наконечника к месту пайки. Припой должен течь на наконечник, создавая яркую блестящую поверхность. Если припой для пайки микросхем не будет течь на наконечник, очистите его, протирая его влажной губкой. После лужения протрите лишний припой на влажной губке.

Вам не нужно окунать наконечник в канифоль перед каждым заходом, но вы должны заново его мокнуть, если он стал сухим, когда паяльник не использовался в течение нескольких минут. Проверьте инструкции изготовителя, относящиеся к лужению наконечника. Кончик паяльника должен быть блестящего серебряного цвета. Если он черный и коричневый, замените его на новый.

Прикоснитесь наконечником жала к компоненту, который вы хотите припаять. Затем введите флюс в область соединения. Тепло будет направлено к припою и вызовет его протекание. Весь этот процесс должен занимать 3 или 4 секунды, но важно, чтобы припой протекал, чтобы обеспечить хороший электрический контакт. Если припой выглядит как шарик или комковатый, это, скорее всего, холодный припой и он не будет проводить электричество. Если это произойдет, повторно вставьте паяльник, чтобы выпаивать или монтировать деталь и создать хороший электрический контакт.

Чтобы начать работу, убедитесь, что паяльник полностью нагревается. Важно держать кончик паяльника чистым при его использовании, используйте влажную губку, чтобы очистить наконечник:

Приступая к пайке, мокните наконечник в сосновую канифоль и продолжайте чистить наконечник после каждого касания к монтируемым деталям.
Прикоснитесь наконечником паяльника к компоненту, который вы хотите припаять.
Через секунду или два введите припой в область соединения. Тепло будет переходить к припою и вызывать его плавление. Старайтесь не расплавлять припой непосредственно кончиком паяльника. Это приведет к образованию холодного соединения, которое является хрупким и не может проводить электричество.
Дайте месту пайки остыть перед перемещением куда-либо.

Припой нуждается в чистой поверхности, на которой он будет держаться. Осмотрите соединение внимательно.

Оно должно выглядеть блестящим. Если вы спаяете провод (называемый ведущим) на печатную плату (на дорожке), он должна иметь форму вулкана. Если соединение выглядит плохо, демонтируйте его и повторите попытку. Проведите кончиком жала по стальной проволоке, чтобы очистить его. Теперь наконечник должен быть блестящим:

Перед пайкой обмотайте медную фольгу печатной платы стальной проволокой.
Удалите масло, краску, воск и т. д. растворителем, стальной проволокой или мелкой наждачной бумагой.
Чтобы припаять, нагрейте соединение с наконечником жала на несколько секунд, затем нанесите припой. Нагрейте соединение, а не саму деталь.
Держите паяльник как ручку, рядом с основанием ручки. Обе части, которые припаиваются, должны быть горячими, чтобы образовать хорошее соединение.

Припой будет проступать вокруг хорошо нагретых соединений. Используйте достаточно флюса, чтобы сформировать прочную связь. Удалите наконечник из соединения, как только припой начнет течь там, где вы хотите. Удалите припой, затем флюс. Не перемещайте соединение во время охлаждения. Не перегревайте соединение, так как это может повредить электрический компонент, который вы монтируете.

При пайке могут быть повреждены транзисторы и некоторые другие компоненты. Зажим для крокодила можно использовать в качестве теплоотвода для защиты этих компонентов. Пайка соединения займет всего несколько секунд, смотря какой мощности инструмент. Отключайте электроприбор, когда он не используется.

Особенности различных компонентов

Надежная работа цепи с паяными соединениями зависит от хорошей практики пайки. Вот несколько советов по успешной пайке:

Планируйте, прежде чем начинать паять. Определите все шаги, которые вы будете проходить. Полезно прикрепить каждую часть к листу бумаги и написать, что это такое, и его значение (например, резистор № 1: 220 Ом).
Некоторые элементы, такие как светодиоды, должны быть установлены правильно, чтобы функционировать. При монтаже конденсаторов менее 1 микрофарада и больших конденсаторов, 1 фарад или выше, обратите внимание на полярность.

Твердая проволока довольно жесткая, поэтому она будет оставаться на своем месте после монтажа. Многожильный провод более гибкий, чем сплошной провод. Многие интегральные схемы чувствительны к статике.
Лучше выбрать паяльник для пайки микросхем немного большей мощности, чтобы в будущем не тратить деньги еще раз.
Оставьте микросхемы в их антистатической упаковке до тех пор, пока они вам не понадобятся, затем заземлите руки, прикоснувшись к металлической трубе или оконной раме, прежде чем прикасаться к интегральным схемам. Аккуратно вставьте микросхемы в свои держатели. Убедитесь, что все контакты выровнены с гнездом, а затем сильно нажмите большим пальцем.

Проблемы и устранение неполадок

Использование слишком большого количества припоя может привести к избыточной площади прилегания сопрягаемых деталей. Если две проводящие дорожки окажутся случайно связаны нежелательной каплей флюса, это грозит выходом из строя расположенных рядом деталей, особенно к этой проблеме чувствительны электролитические конденсаторы.

Использование слишком маленького количества припоя может привести к плохой электрической проводимости между печатной платой и компонентом, что приведет к увеличенному сопротивлению и неконтролируемому разогреву. Соединение должно быть гладким, блестящим и жестким.

Нетекущий припой

Детали, подлежащие соединению, могут быть загрязнены. Удалите припой и очистите детали. Соединение может выглядеть зернистым или кристаллическим. Некоторые детали могли быть случайно перемещены до того, как припой был охлажден. Разогрейте еще раз, чтобы сформировать хороший контакт. Вам может понадобиться более крупный паяльник для надежного нагрева соединений.

Окисление остатка

Пайка намного проще с блестящим, чистым наконечником. Очистите наконечник влажной синтетической губкой, в то время как жало еще не остыло. Чтобы избежать окисления наконечника, не оставляйте прибор включенным, когда он не используется. Не используйте припой при более высокой температуре, чем это необходимо для его расплавления. Очистите кончик жала на влажной синтетической губке, как только он начнет меняться от серебристого цвета на коричневый.

Меры безопасности

Паяльник может нагреваться до температуры около 600 °C, может обжечь вас или вызвать возгорание проводки, поэтому используйте его осторожно:

Отключайте прибор, когда он не используется;
Держите шнур питания подальше от мест, где он может быть поврежден.
Всегда возвращайте паяльник на подставку, когда он не используется.
Никогда не ложите паяльник на ваш рабочий стол, даже на мгновение.
Работайте в хорошо проветриваемом помещении. Дым, который образуется при расплаве припоя, может быть весьма раздражающим. Избегайте его вдыхания, держа голову в стороне, а не выше своего рабочего места. Припой содержит свинец, который является ядовитым металлом.
Мойте руки после использования свинцовых связующих материалов.

Соблюдайте осторожность, чтобы не касаться кончиком паяльника пластиковых поверхностей. Если шнур питания тронут горячим жалом, существует серьезная опасность короткого замыкания и поражения электрическим током.

Originally posted 2018-07-04 07:41:21.

Рейтинг паяльников для пайки радиодеталей и микросхем для дома: лучшие модели

Паяльником называется оборудование, благодаря которому можно расплавлять олово, наносить его на спаиваемые детали. С помощью такого устройства получается облудить предмет тонким спаянным слоем, скрепив две разные детали. Далее рассмотрен рейтинг паяльников, используемых при пайке радиодеталей, даны классификация и советы по выбору.

Содержание

Разновидности инструмента
- Нихромовый
- Керамический
- Импульсный
- Индукционный
- Беспроводные модели
- Портативные USB модели
- Паяльник с отсосом олова
- Паяльник для детей
На что обратить внимание при покупке паяльника
- Мощность электропаяльника
- Материал и форма наконечника
- Температурный регулятор
- Материал ручки
Лучшие производители — какую фирму выбрать
Какой выбрать
- Лучшие профессиональные паяльники
- Лучший портативный аппарат
- Лучший молотковый аппарат
- Лучший керамический аппарат
- Лучший импульсный аппарат
- Лучший вакуумный паяльник с оловоотсосом

Разнообразие паяльников может удивить

Разновидности инструмента

Прежде, чем посмотреть рейтинг паяльников, нужно знать, что они делятся на виды по рабочей части, типу нагревателя, жалу проведения пайки. По нагреву на рынке представлены модели с термовоздушными, дуговыми, торцевыми, молотковыми, газовыми, инфракрасными строениями.

По виду нагревательной системы бывают приборы с керамическим и нихромовым нагревателем. Бывают девайсы с малой, средней, высокой силой. Жало у оборудования бывает сделано по форме кромки с конусом, плоской отверткой. Есть форма иглы и топора.

Предел температуры при пайке — 450 градусов по Цельсию. Ниже этой температуры говорят о мягкой пайке. Она включает в себя всю электронную работу. Пайка упоминается выше предела в 450 градусов. Сюда входят, например, работы с медным проводом. Для твердой пайки требуются специальные припои и особо мощные паяльники.

Нихромовый

Девайс имеет проволочную нихромовую спираль. Она является проводником переменного тока, работает на низком напряжении. Нагревается до нужной температуры благодаря термопаре или термодатчику. Внутри него находится наконечникова деталь. В других ситуациях нихром попадает на изолятор, снижает потерю тепла, повышает тепловую передачу.

Керамический

У такого девайса используется стержень из керамики со светодиодом. Он нагревается при электрическом напряжении. Имеет долгую службу, стремительный нагрев, повышенный регулировочный диапазон мощности с температурой.

Внимание! Агрегат широко используется на производстве. Его применяют, чтобы паять трубы. Он хорошо работает от электросети. При бережном обращении, агрегат способен проработать на протяжении длительного времени.

Импульсный

Импульсный аппарат работает по нажатию кнопки пуска. Наконечник такого прибора способен быстро греться. Обратная процедура совершается во время бездействия пользователя.

Жало оборудования соединяется с токовыми съемниками вторичной обмотки. Потом агрегат быстро разогревается. Современные модели приваривают детали из-за того, что на них есть регулировка температуры с силой действия.

Для справки! Инструмент обладает сложной конструкцией. Его неудобно использовать при работе. Он отличается дешевизной.

Индукционный

Девайс нагревается благодаря индукционной катушке. Наконечник создает электромагнитное поле. При достижении высокой температуры, покрытие теряет поле. Нагревание прекращается. Автоматическим образом происходит поддержание нужной температуры на жале прибора. Нет нужды в термодатчике.

На конкретных моделях есть минусы, но в целом разновидность обладает лучшими характеристиками, чем импульсный или нихромовый.

Беспроводные модели

Без провода электропитания

Такой прибор не отличается мощностью, поскольку устройство не сетевое, батарейное. Он сможет помочь в припайке при отсутствии электричества. Схожи со смартфонами: функционируют от зарядки. Минусом служит малая сила, высокая цена.

Портативные USB модели

Портативные электропаяльники схожи с беспроводными. Их питание происходит через юсб-разъем. Конструкция жал тонкая, прочная. Прибор функционирует от автомобильного прикуривателя или лэптопа.

Плюсы аппараты имеют следующие: мобильный, быстрый нагрев, малый размер. Минусы состоят в малой мощности, необходимости частой зарядки.

Паяльник с отсосом олова

Аппараты отличаются уникальным, комфортным использованием. Эффективные по защите, безопасны по работе. Некачественные модели, имеющие встроенный припойный отсос, служат в течение нескольких месяцев.

Паяльник для детей

Детские модели обладают небольшой электрической силой. Как правило, 30-60 ватт. Детские устройства бывают электрическими, батарейными и импульсными. Устройства призваны обучать несовершеннолетних мастеров безопасному использованию.

На что обратить внимание при покупке паяльника

Внимание при покупке паяльника нужно обращать на несколько параметров

Электропаяльник необходимо выбирать, отталкиваясь от мобильности аппарата, мощности, наличия станции, функционала, цены оборудования. Также следует покупать прибор, смотря на материал, форму наконечника, силу, температурный регулятор. Обязательно рекомендуется изучить топ паяльников.

Обратите внимание! Опасность исходит не только из-за высокой температуры, но и из-за возможного напряжения. Чтобы исключить ненужный риск перед работой с паяльником, в чемодане с инструментами должен быть мультиметр или тестер напряжения.

Мощность электропаяльника

Мощность является наиболее важной характеристикой, которая учитывается при выборе конкретной аппаратной модели. От нее непосредственно зависит температурный режим нагрева рабочей поверхности.

Для спаивания элементов микросхем рекомендуется приобретение электропаяльника с силой 25 ватт. При применении мощного электроприбора есть риск повреждения платы или микросхемы. Спаивать толстые электропровода лучше с помощью аппарата мощностью 40 ватт.

Материал и форма наконечника

Наконечник создается из меди с керамикой и никелем.

Медные детали применяются в электрических моделях. Они обладают оптимальной тепловой проводимостью, емкостью и эффективностью.
Никелевые не обгорают при работе. Им не нужно делать зачистку. Такие наконечники отличаются дороговизной и хрупкостью.
Керамические детали отличаются стойкостью ко ржавчине и хорошим проведением тепла. Минусы состоят в стоимости, хрупкости.

По форме наконечники бывают конусообразными, иглообразными и стержневыми. Есть форма отвертки — самая комфортная в работе, универсальная по строению. Она способствует быстрому нагреву деталей.

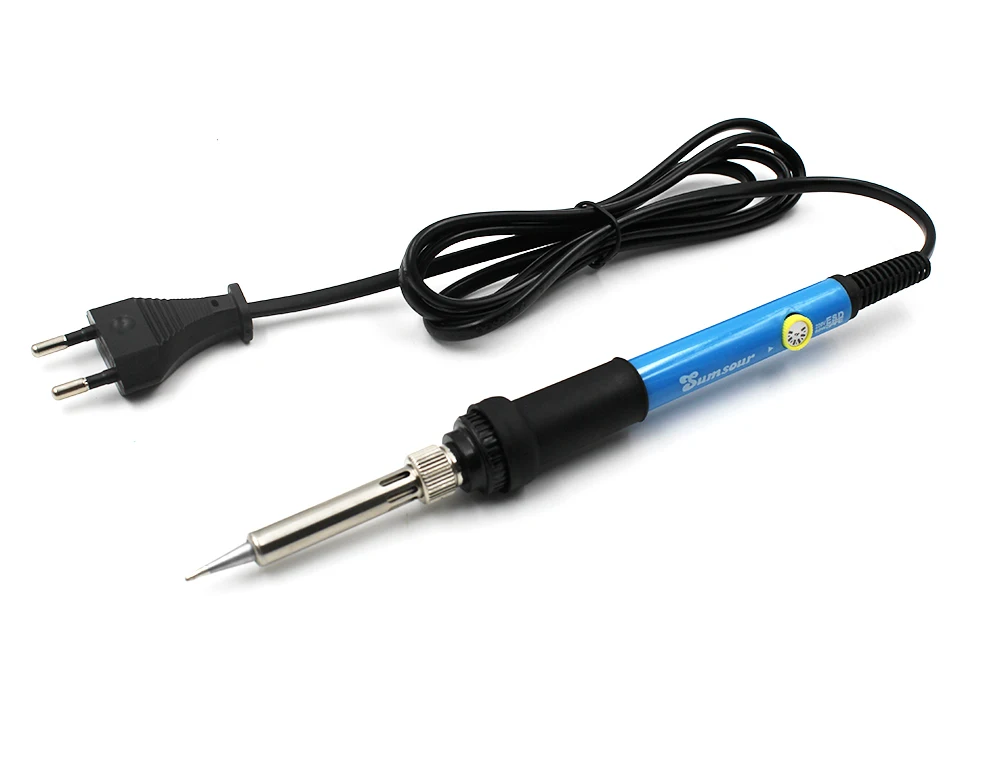

Температурный регулятор

Наличие температурного регулятора — преимущество современных аппаратов. Они оцениваются дорого. Стоят больше, чем обычные устройства, но могут заменить собой пару электроприборов. С аппаратурой удобно работать, припаивая детали в разную толщину. Снижение температурного режима целесообразно при тонких проводах.

Материал ручки

Изготовление ручки электропаяльника осуществляется из стойкого к высоким температурам материала. Как правило, ручка создается из дерева. Модели, имеющие деревянные ручки, отличаются достаточной легкостью. Они не способны портиться во время нагревания.

Также в продаже можно встретить устройства, которые имеют эбонитовые, полипропиленовые ручки. Они тяжелые, иногда скользят в руке.

Лучшие производители — какую фирму выбрать

Качество паяльника сильно зависит от бренда

Самыми лучшими производителями электрических девайсов являются зарубежные компании. Марки Goot, Ersa, Hakko, Matrix и Weller выпускают надежные, требовательные, качественные аппараты. Модели с Алиэкспресс используют любители, новички и полупрофессиональные специалисты.

Какой выбрать

Электропаяльник — незаменимое устройство при его грамотном выборе. Сделать правильную покупку можно, но нужно оценить все паяльники электрические, рейтинг просмотреть.

Лучшие профессиональные паяльники

Союз ПС2005-40 — устройство, которое применяется, чтобы спаивать провода с различными радиодеталями. Сила электрического прибора равняется 40 ватт. Оборудование функционирует от переменного тока в 220 вольт. Аппаратура с конусным жалом, сохраняющим температурный режим.

Важно! По мере изнашивания наконечник можно заменить на новый.

Лучший портативный аппарат

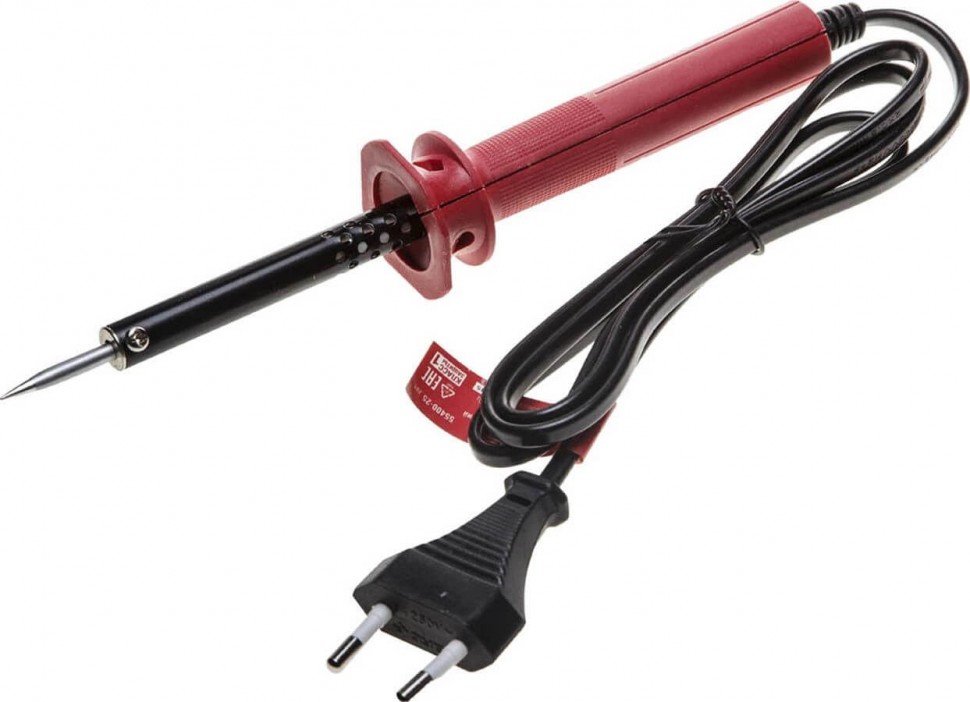

STAYER PROFESSIONAL 55409 — негабаритный агрегат, который необходим, чтобы спаивать провода с мелкими радиодеталями. Чтобы работать с этим девайсом, следует использовать три классические пальчиковые батарейки.

Модель, входящая в рейтинг электропаяльников для пайки радиодеталей, обладает небольшим весом, способствует стремительному подогреванию и охлаждению.

Лучший молотковый аппарат

Зубр Профессионал 55301-200 — устройство с переменной мощностью спаивания. Агрегат, входящий в топ электропаяльников для дома. Его стоит использовать, чтобы проводить работы в разных промышленных областях.

Приборная рукоятка удобно держится в руке. Благодаря качеству оборудования, обеспечивается его длительная работа.

Лучший керамический аппарат

Rexant 12-0121-1 — устройство для ручной электропайки радиочастотных элементов, рассчитанное на 25 ватт. Паяльник электрический, входящий в рейтинг лучших, и гарантирующий быстрый нагрев. Оборудование, способное обеспечивать качественное лужение деталей.

Лучший импульсный аппарат

Rexant 12-0161 — модель мощностью в 70 ватт для спайки разных радиодеталей. Прибор имеет высокую производительность, качество его пайки хорошее.

Лучший вакуумный паяльник с оловоотсосом

Паяльник с оловоотсосом

Рейтинг паяльников для пайки радиодеталей был бы неполным без модели с вакуумным отсосом.

Rexant HT-019 — устройство, призванное обеспечивать пайку радиодеталей, очищение их при припое. Модель обладает простой конфигурацией. На ней находится температурный переключатель.

В результате, изучив топ паяльников для дома, можно выбрать ручной электроинструмент для лужения, спаивания, расплавления деталей. Устройства бывают нихромовыми, керамическими. В список лучших аппаратов входят немецкие аппараты, но для домашнего использования вполне можно подобрать недорогой отечественный аналог. Для тех, кто хочет купить паяльник для микросхем, рейтинг представленный выше будет незаменим.

Для чего дома нужен паяльник

Для чего дома нужен паяльник – совет от компании FIT

Паяльник
Применение
Нагревательные элементы
Нагреватель состоит из нихромовой проволоки
Керамический нагреватель
Импульсный нагреватель
Индукционный нагреватель

Пайка металлов

Этот способ соединения металлов известен уже очень давно, с древних времен. Пайку использовали еще в Древнем Египте, Греции и Риме (найдены паяные металлические предметы). Удивительно, но с давних времен сама технология пайки изменилась не очень сильно, зато появилось множество приспособлений для осуществления этого процесса (современному паяльному оборудованию посвящена отдельная статья). В данной статье рассмотрим особенности такой операции как пайка, разберем ее виды. Итак, пайка – это способ соединения металлов с помощью припоя, который вводится между ними. Припой заполняет пространство между соединяемыми элементами, застывает и обеспечивает надежную неразъемную фиксацию. Во время пайки припой нагревают до температуры, которая выше, чем температура его плавления, но ниже температуры плавления соединяемых металлов. Жидкий припой под действием капиллярных сил заполняет все пространство, происходит взаимодиффузия металлов. Припои для пайки должны обладать следующими свойствами: высокая прочность при любых температурах, герметичность, электропроводность, устойчивость к коррозии, теплопроводность, хорошее смачивание (смачивание – явление, где частицы твердых веществ и жидкости, их смачивающей образуют связи более прочные, чем связи частиц самой жидкости), отсутствие несовместимости с металлами, которые требуется соединить, соответствие содержания токсичных металлов допустимым значениям. В зависимости от того, какая температура плавления свойственна припою, различают мягкие (легкоплавкие) и твердые (тугоплавкие) припои. Температура плавления мягких припоев до 450 градусов С, а твердых – выше 450. К легкоплавким припоям можно отнести оловянно-свинцовые. Олово и свинец могут входить в состав припоя в разных пропорциях. Прочность таких припоев не очень высока, их использую для соединения деталей, не подвергающихся нагрузкам и высоким температурам. Если приходится применять такой припой для спайки деталей, которые будут испытывать нагрузку, то площадь соприкосновения элементов следует увеличить. Данными припоями часто паяют электросхемы и провода, а также используют для бытовых нужд. К тугоплавким можно отнести припои на основе серебра и меди. Припои из чистой меди применяют в основном для пайки стальных изделий. Медно-цинковые припои вообще используют довольно редко в связи с низкими механическими свойствами. Медно-фосфористые припои могут в некоторых случаях заменять серебряные, используют их для пайки латунных и медных изделий, не подвергающихся ударам, вибрации. Самыми качественными считаются серебряные припои. Выше были перечислены самые популярные виды припоев, однако существует еще множество других разновидностей, предназначенных для пайки редких материалов (например, никелевые, золотые, магниевые). Припои могут выпускаться в разнообразных формах: в виде фольги, проволоки, таблеток, гранул, порошка, пасты. Как правило, пайка не обходится без флюсов. Флюсы – это вещества, с помощью которых с поверхности металлов, которые подлежат пайке, удаляется оксидная пленка, препятствующая контакту основного металла и припоя. Для каждого вида пайки применяется определенный флюс. Часто флюс входит в состав готового припоя. Виды пайки. Классификация видов пайки очень обширна, так как классифицировать эту операцию можно по множеству параметров. Особо значимой считается классификация пайки по температуре плавления припоя. Выделяют низкотемпературную и высокотемпературную пайку. Низкотемпературная пайка достаточно проста в исполнении, ее возможно применять для соединения миниатюрных элементов. Данный вид является ведущим в создании электронных изделий. Высокотемпературная пайка используется там, где необходима особая прочность соединений, то есть в изделиях, которые испытывают разного рода нагрузку.

Инструмент

Паяльное оборудование

После изобретения электрического паяльника, появились новые разновидности этих устройств. В статье рассмотрим наиболее популярные виды паяльного оборудования, а также особенности их применения.
Такая технологическая операция как пайка существовало уже в древние времена. Египтяне успешно изготавливали металлические украшения, применяя примитивные паяльные приспособления. Римляне вообще использовали пайку для соединения труб общей протяженностью более 400км – удивительные масштабы даже для современного человека. До 20 века применялись медные и газовые паяльники, электрическое устройство появилось позже, а придумал его немецкий изобретатель Эрнст Сакс. После изобретения электрического паяльника, развитие оборудования для пайки пошло резко вверх. Появились новые разновидности эти устройств.

Пожалуй, самым популярным инструментом для пайки является паяльник. Данное устройство используют и в быту, и на производстве. Классифицировать паяльники можно по конструкции, типу потребляемой энергии, способам передачи тепла, мощности, форме жала и другим параметрам.

Электрические паяльники
Этот инструмент устроен довольно просто: в корпусе находится нагреватель (нихромовый, керамический), нагрев которого происходит от электрической энергии. Рабочей частью у такого паяльника является жало, с помощью которого и происходит пайка. Нихромовый нагреватель, как правило, выполнен в виде спирали, через которую проходит ток низкого напряжения. Керамический нагреватель – это стержень, с подведенным к контактам напряжением. Паяльники с керамическим нагревателем надежнее, нежели с нихромовым, к тому же обладают механизмом регулировки мощности и температуры, а также нагреваются быстрее.

Существуют еще индукционные и импульсные паяльники. В первом варианте нагрев происходит благодаря катушке индуктора. Наконечник в таком паяльнике имеет особое ферромагнитное покрытие, в котором катушка индуктора создает магнитное поле, и от наведенных токов сердечник разогревается. Достигнув определенного температурного значения, покрытие теряет свои свойства, и сердечник перестает греться, а как только температура снижается – магнитные свойства снова восстанавливаются – таким образом, температура жала поддерживается автоматически.

Импульсные паяльники отличаются мгновенным разогревом. Кнопка пуска нажимается при включении и удерживается в дальнейшей работе. Как только кнопка отпускается – паяльник охлаждается. Такие инструменты обычно оснащены регуляторами температуры и мощности.

Электрические паяльники чаще всего используются в быту. Цена на эти инструменты относительно невысока.

Газовые паяльники и газовые горелки
Газовые паяльники широко используются там, где нет электричества (часто применяются на строящихся объектах монтажниками, электриками). Как следует из названия, работают газовые паяльники от газа. Конструкция этого инструмента включает в себя газовую горелку, емкость для газа, насадку и кнопку для розжига. Перед тем, как начать работу, вентиль, который контролирует подачу газа, открывается, и топливо поступает в сопло, после этого происходит розжиг. Длина пламени и температура, как правило, регулируются.

Паяльные станции
Паяльные станции в отличие от простых паяльников можно уже отнести к профессиональному оборудованию. Возможностей у такого устройства значительно больше. Выделяют следующие виды паяльных станций:

термовоздушные
контактные
инфракрасные
демонтажные
Подробнее особенности вышеперечисленных паяльных станций будут описаны в отдельной статье.

Паяльные станции

Паяльные станции являются наиболее усовершенствованной формой паяльного оборудования, применяются в основном в профессиональной среде, а не для домашних нужд.
Как правило, паяльная станция представляет собой следующий комплект устройств: блок электронной регулировки, непосредственно паяльник, подставка под паяльник, очиститель паяльных головок. Это минимальная комплектация подобных станций. Также в комплект могут входить: фен, источники теплового излучения (узконаправленный и мощный), термопинцеты, пневматические агрегаты. В зависимости от комплектации и назначения можно классифицировать это оборудование. Рассмотрим основные виды паяльных станций и их предназначение.

Контактные паяльные станции.

Эти устройства не отличаются от обычных паяльников принципом действия, однако лишены некоторых недостатков последних. Системы регулировки и термостабилизации, которыми оснащены станции, делают работу максимально комфортной. Как правило, мощность таких приборов не более 60 Вт. Используются они для свинцовой пайки.

Между тем, бессвинцовая пайка становится все популярнее, и здесь хорошо подойдут контактные паяльные станции для бессвинцовой пайки. Отличаются они от обычных контактных станций более высокой мощностью (до 160 Вт). В таких станциях время стабилизации температуры максимально минимизировано. Следует отметить, что бессвинцовые паяльные станции вполне можно применять при работе со свинцовыми припоями.

Бесконтактные паяльные станции.

Так как применение контактной пайки во многих работах недопустимо, существуют следующие виды бесконтактных паяльных станций:

термовоздушные
демонтажные
инфракрасные
Термовоздушные паяльные станции.

Это бесконтактное паяльное оборудование, пожалуй, самое распространенное. Принцип работы этого устройства заключается в следующем: воздушный поток, созданный компрессором или турбиной, проходит через нагревательный элемент и достигает необходимой температуры. В зону пайки подается уже горячая струя воздуха. Мощности подобных станций хватает для работы и со свинцовыми, и с бессвинцовыми припоями.

Воздушный поток в таких паяльных станциях может подаваться компрессорным и турбинным способом. Эти приборы часто применяются для ремонта бытовой техники, мобильных телефонов. Существуют комбинированные модели термовоздушных станций, включающие в себя паяльник и фен.

Демонтажные паяльные станции работают также от компрессора, только воздух в них всасывается, а вместе с ним всасывается разогретый припой.

Инфракрасные паяльные станции.

Бесконтактная пайка выполняется в данном случае с помощью инфракрасного излучения. В компьютерных сервисных центрах именно инфракрасные станции вытеснили все остальные, так как обладают такими преимуществами:

гарантируют равномерный локальный нагрев
не требуют использования множества сопел
компоненты, которые подвергаются пайке не испытывают воздействия воздушного потока

Паяльник конструктивно разработан таким образом, чтобы легко расплавить и точно подать олово или припой в узел. Существуют следующие модификации инструмента: газовые, инфракрасные, термовоздушные. В быту, обычно применяют электрические модели. Классифицируют их по типу нагревательного элемента, так как от него зависит мощность и рабочие свойства паяльника.

Как видно по нашему каталогу – универсальная мощность для бытовых нужд – 40-60 Вт. Но нужно помнить, что для пайки микросхем это очень много!

Тем не менее пригодиться он может:

для пайки проводов и электроудлинителей
для пайки и замены радиодеталей в бытовой технике
для ремонта светильников, светодиодов, тонкостенных труб
для быстрого прожига отверстий в пластике или отрезке лишних деталей.

Самая важная деталь в паяльнике – жало, оно бывает:

медное – к нему хорошо прилипает припой, но его нужно постоянно зачищать
металлическое с никелевым покрытием – удобно при ювелирной работе с мелкими деталями

Самый простой и дешевый нагреватель состоит из нихромовой проволоки, которая намотана на изоляционный материал. Мощность инструмента колеблется в пределах от 30 до 60 Вт. Модели подходят для работы с низкоплавкими припоями, оловом. Например, паяльник 60485–60486 (марка КУРС). В категории есть модели с прямым и скошенным жалом. Рукоятка изготовлена из хорошо отшлифованного дерева.

Керамический нагреватель. Выполнен из керамического стержня, к которому подведено напряжение. Физические свойства обожжённой глины способствуют быстрому разогреву жала, широкому диапазону изменения рабочей температуры и мощности. Например, паяльник электрический 60464 (марка MOS). Мощность – 60 Вт. Максимальная температура нагрева – 350°С.

Импульсный нагреватель. Например, паяльник электрический импульсный 60474М (марка MOS). Для включения модели требуется нажатие и удержание курка. Происходит стремительный прогрев рабочей части. По окончании работы кнопку отпускают, и паяльник охлаждается.

Электрическая схема импульсного нагревателя содержит преобразователь и трансформатор. Медный наконечник также является токонесущим элементом, присоединён к вторичной обмотке трансформатора. Техническое решение обеспечивает большой ток и быстрый нагрев. Паяльник используют для пайки электроники и сравнительно крупных деталей.

Следующий вариант – это индукционный нагреватель. Он состоит из элементов:

Катушка индикатора;
Сердечник с ферримагнитным напылением.

Разогрев головки происходит под воздействием магнитного поля с наведёнными токами. При получении оптимальной температуры ферромагнит теряет магнитные свойства, нагрев сердечника прекращается. При понижении температуры свойства восстанавливаются, накал возобновляется. Так происходит автоматическое поддержание температуры без применения термодатчика.

Среди широкого многообразия можно легко выбрать модель, ориентируясь на мощность и назначение.

Прежде пайка была мало производительным трудом. Кроме того, создавалась опасная пожарная ситуация, древний паяльник нагревали на открытом огне. С появлением современных технологий этот метод нагрева полностью забыт, ушёл в прошлое.

Паяльник для проводов и микросхем – Как выбрать нужный паяльник

Обновлена: 23 Декабря 2021 582 0

Поделиться с друзьями

Содержание статьи

Конструктивные разновидности
Виды по типу нагревателя
Особенности мощности
Выбор жала паяльника
Заключительные рекомендации

Для использования дома паяльники выбирают чаще всего радиолюбители – инструмент нужен им для пайки радиодеталей и микросхем. Однако это простое устройство также позволит самостоятельно починить несложные электрические приборы, удлинители, всевозможные кабели и провода, запаять металлические емкости (баки, тазы, ведра и т. д.), сделать отверстие в пластиковом изделии, отрезать лишнее от полимерной детали, выполнить ремонт ламп, светильников и т. п. Поэтому для дома лучше купить паяльник, который имеет универсальное бытовое применение. Расскажем, на какие параметры следует обратить внимание и что учесть при выборе модели.

Конструктивные разновидности

По конструкции различают три варианта паяльного оборудования:

Традиционный стержневой – наиболее простая конструкция в виде прямого стержня длиной 15-20 см. Удобен для мелких работ, например, пайки микросхем, проводов и радиодеталей.
Пистолетный – более сложная конструкция в форме пистолета, в которой рабочий элемент расположен под углом. Так удобнее чинить лампы и другие предметы средних размеров.
Паяльные станции – наиболее крупные, мощные, профессиональные модели для работы с крупными предметами, например, металлическими или пластиковыми емкостями и т. д.

Почти для всех работ по дому вполне подойдет наиболее доступное стержневое оборудование.

Виды по типу нагревателя

Нагреватель – важнейший элемент паяльника, внимательно изучите его при выборе инструмента. Различают газовые и электрические нагреватели. Первые не требуют подключения ни к каким сетям, но при работе выделяют вредные для здоровья испарения. К тому же плохо подходят для мелких работ – радиолюбителям лучше выбрать паяльник с электрическим нагревателем. Сейчас они распространены куда шире газовых и изготавливаются из самых разных материалов. Например:

Из сплава хрома и никеля (нихрома) – в форме спирали. Недорогие, надежные, долговечные, но довольно долго нагреваются перед работой. В целом это хороший вариант для дома.
Из керамики – имеет прямую форму. Он более дорогой и весьма хрупкий, требует бережного обращения. При этом нагревается намного быстрее нихромового спирального аналога.

Для пайки дома можно также выбрать паяльники с импульсным или индукционным нагревателем. Первые – оптимальные: прочные, долговечные, быстро нагреваются, но стоят довольно дорого. Вторые – вообще практически профессиональные. Их ставят на паяльные лампы и станции.

Особенности мощности

Мощность – это ключевой физико-технический параметр. Он определяет, насколько качественно и быстро оборудование справится с конкретной задачей. Всего выделяют четыре класса по мощности:

Маломощные модели – до 20 ватт (Вт). Как правило, минимальное значение – 3 Вт. Этого хватит для простейших микросхем, самых мелких деталей, совсем тонких проводов и т. п.
Среднемощные модели – от 20 до 60 Вт. Чаще всего выпускают модели в диапазоне 20-40 Вт. Подойдет для большинства радиодеталей, домашних проводов, светильников, микросхем.
Модели большой мощности – от 60 до 100 Вт. Это модели универсального применения. Они справятся с большинством бытовых задач, включая ремонт изделий из пластика и металла.
Производственные модели – более 100 Вт. Для бытового использования он избыточен. Такой уровень нужен для работы с очень толстыми проводами или толстыми листами металла.

Для большинства видов паек, какие можно выполнить дома, лучше выбрать паяльники мощностью от 20 до 60 Вт. Это вполне хватит для работы с радиодеталями, микросхемами, проводами, лампами и другими подобными вещами. Большие значения понадобятся разве что для пайки металлической посуды. Но объективно – современные ее образцы не предназначены для кустарного ремонта.

Выбор жала паяльника

Еще один важный элемент паяльника – жало. Это основная часть, которой, собственно, и водят по рабочей зоне. При выборе оборудования учитывайте три параметра, описывающих наконечник.

Материал. Самый распространенный базовый металл – медь. Она хорошо проводит тепло, но без дополнительного защитного слоя быстро окисляется. Порошок-окалину счищать легко, но это придется делать постоянно. Проблему решает покрытие из алюминия или – еще лучше – никеля. Такие модели практически не окисляются и подходят для самых мелких работ.
Форма. Наконечник может быть плоским или конусообразным. Второй вид сейчас наиболее распространен, потому что дает возможность точечных касаний в наиболее тонких, мелких работах. Но для более грубых паек, например, при ремонте бака или кастрюли, удобнее плоское жало. Можно дополнительно купить набор нескольких жал разных размеров и форм.
Толщина. Для большинства работ оптимальное значение толщины плоского наконечника или диаметра конусообразного – 3 мм. Если меньше – жало быстро придет в негодность, просто износится. Если больше – оно будет слишком крупным и неудобным, особенно для мелких работ. Более толстые наконечники необходимы для ремонта больших металлических вещей.

Таким образом, для пайки микросхем лучше выбрать паяльник с никелированным жалом в форме конуса, толщиной 3 мм. Различают еще обычные и термостойкие модели. Термостойкие модели лучше выдерживают воздействие высоких температур в процессе длительной непрерывной работы.

Заключительные рекомендации

Итак, какой вариант паяльника представляет собой лучший выбор для дома? Это зависит от того, что именно вы планируете паять с его помощью. Для микросхем, мелких радиодеталей и печатных плат подойдут импульсные или спиральные приборы мощностью до 30 Вт. Для пайки проводов, крупных радиодеталей, ремонта светильников и большинства домашних электромонтажных работ удобнее электрические стержни разных типов средней мощностью порядка 60 Вт. Оборудование на уровне 100 Вт и более потребуется для ремонта металлических изделий. И в целом лучше купить хорошую электрическую, а не газовую модель, стержневой (прямой) или пистолетной конструкции.

Была ли статья полезна?

Да

Нет

Оцените статью

Что вам не понравилось?

Другие материалы по теме

Анатолий Мельник

Специалист в области радиоэлектроники и электронных компонентов. Консультант по подбору деталей в компании РадиоЭлемент.

Категория инструментов и продуктов для пайки на Adafruit Industries

Код продукта: 136

Вы начинаете свое приключение с электроникой? Хотите овладеть могучим паяльником? Устали говорить: «Я бы полностью занялся электроникой, если бы только знал, какие инструменты мне нужны…»? Работа с некачественным оборудованием — ужасный способ изучения электроники: много разочарований при слишком малом успехе. Правильный набор инструментов поможет вам прогрессировать без стресса. Это…

Код продукта: 1204

Известен инженерами как производитель высококачественных инструментов и паяльников! Это настоящий Hakko FX-888D с цифровой регулировкой температуры! Мы много работали, чтобы получить лучшее и отличную цену, это не подделки. Этот утюг представляет собой обновление достопочтенного Hakko 936 — он меньше по размеру, но более мощный для более быстрого нагрева. У Hakko есть качество…

Код продукта: 151

Лучшие мини-тиски для работы с небольшими печатными платами (2,875 дюйма или меньше в одном измерении)! Губки изготовлены из прочного пластика, который не повредит печатную плату и не будет возражать, если вы ударите по ней паяльником. случайно. Сделано в США. Простая в использовании ручка управления движением головы в 3 плоскостях: наклон на 210°, поворот на 360° и вращение на 360°. Ручка точной/грубой регулировки…

Код продукта: 180

Этот паяльник в виде ручки — едва ли не лучший инструмент начального уровня, который я когда-либо видел. Он не такой мощный, как Weller WES51, но автономный и простой в использовании. При правильном уходе он прослужит долгие годы. Выключайте, когда не пользуетесь, очищайте наконечник с покрытием губкой (без шлифовки и шлифовки!) Наконечник отвертки идеально подходит для сквозной пайки, а также…

Код продукта: 291

Классический «инструмент из третьих рук», который можно увидеть на каждом столе! У нас есть один рядом с нашим Panavise jr, они хорошо дополняют друг друга. Этот инструмент удобен для удержания небольших печатных плат и проводов для лужения или пайки деталей. Каждая часть может вращаться в любом направлении с помощью винтов с накатанной головкой и барашковых гаек. Два прочных зажима типа «крокодил» для крепления печатных плат, проводов и деталей. Диаметр 2,5 дюйма, 4-кратное увеличение…

Product ID: 1597

Вы когда-нибудь заходили в закусочную, и вам давали бутылку кетчупа с надписью “Extra Fancy”, и вы думали про себя: “Что делает этот кетчуп “extra fancy”?” Что ж, этот припой профессионального уровня — «Экстра Фантазия», и нет никаких вопросов, почему. Когда вы держите его алюминиевый корпус, вы подумаете «Необычно!», плавность хода и отпускания тоже «Необычно»…

Код продукта: 148

Как ни странно, это технический термин для вакуумного демонтажного инструмента. Полезно для исправления ошибок, каждый инженер-электрик имеет один из них на своем столе. Чтобы использовать, нажмите на конец, чтобы включить вакуум. Затем нагрейте отпаиваемый стык, пока он не станет жидким. Другой рукой держите пластиковый наконечник как можно ближе к суставу и надавливайте на…

Код продукта: 150

Настоящая подставка с губкой и прочным держателем из листового металла предотвращает «скатывание» утюга или прожигание дыры в столе. Если вы только начинаете и у вас есть паяльник типа «ручка», это важно для вашей безопасности. В комплекте также губка! Паяльник в комплект не входит, но он есть в магазине!

Код продукта: 149

Используется вместе с присоской для очистки от следов пайки. Фитиль действительно пригодится при пайке или распайке деталей для поверхностного монтажа. Даже если у вас нет лучшего железа для работы с SMT, немного фитиля все исправит. Фитиль 1,5 мм и длина 1,5 м, так что вам есть с чем работать.

Код продукта: 1172

Эта латунная губка очень гламурна и очень полезна. Предпочитаемый многими профессионалами в области пайки для очистки жала своих паяльников, он никогда не нуждается в смачивании, не охлаждает жало и слегка абразивен для удаления затвердевшего флюса. Эта модель сделана Hakko, так что вы знаете, что она не только красивая, но и приятная в использовании. Очиститель паяльных наконечников Hakko Brass Sponge (10:10)

Код продукта: 734

Если вы хотите сделать набор, вам понадобится припой. Эта катушка весом 1/4 фунта (около 110 граммов) — это как раз то, что нужно, не слишком много (как катушки по 1 фунту) и не слишком мало (как эти маленькие флаконы с зажимом для кармана). Эта катушка с припоем имеет диаметр 0,031 дюйма и изготовлена по «отраслевому стандарту» SAC305 RoHS, не содержит свинца. Для флюса она содержит «нечистую» канифольную сердцевину. Подходит для…

Код продукта: 1886

Если вы хотите сделать набор, вам понадобится припой. Эта катушка весом 0,1 фунта (около 50 граммов) — хорошее количество, не слишком много (как катушки по 1 фунту) и не слишком мало (как те маленькие флаконы с зажимом для кармана). Эта катушка с припоем содержит примерно 0,6 мм / 0,02 дюйма в диаметре со свинцово-оловянным составом. Это не бессвинцовый припой, поэтому не для магазинов, не содержащих свинец/RoHS. Однако для…

Код продукта: 1248

Обновите свой Hakko новым наконечником, вы получите более качественные и быстрые паяные соединения, и весь процесс станет намного более приятным. Этот наконечник подходит для аналоговых и цифровых утюгов FX-888, и их можно быстро заменить, для замены требуется всего 30 секунд. Все жала подходят как для свинца, так и для бессвинцового (просто установите утюг на температуру, необходимую для припоя, который вы используете…

Код продукта: 1250

Обновите свой Hakko новым наконечником, вы получите более качественные и быстрые паяные соединения, и весь процесс станет намного более приятным. Этот наконечник подходит для аналоговых и цифровых утюгов FX-888, и их можно быстро заменить, для замены требуется всего 30 секунд. Все наконечники подходят как для свинца, так и для бессвинцового (просто установите утюг на температуру, необходимую для припоя, который вы используете. ..

Код продукта: 1930

Если вы хотите сделать набор, вам понадобится припой. Эта катушка весом 0,1 фунта / 50 г – хорошее количество, не слишком много (как катушки по 1 фунту) и не слишком мало (как эти маленькие флаконы с зажимом для кармана). Эта катушка с припоем содержит приблизительно 0,5 мм / 0,02 дюйма в диаметре в стандартной рецептуре SAC305. Это бессвинцовый припой, поэтому он идеально подходит для магазинов, не содержащих свинец/RoHS. Для флюса он содержит…

Код продукта: 1286

Обновите свой Hakko новым наконечником, вы получите более качественные и быстрые паяные соединения, и весь процесс станет намного более приятным. Этот наконечник подходит для аналоговых и цифровых утюгов FX-888, и их можно быстро заменить, для замены требуется всего 30 секунд. Все наконечники подходят как для свинца, так и для бессвинцового (просто установите утюг на температуру, необходимую для припоя, который вы используете…

Код продукта: 2473

Если вы хотите сделать набор, вам понадобится припой. Эта катушка весом 0,1 фунта / 50 г – хорошее количество, не слишком много (как катушки по 1 фунту) и не слишком мало (как эти маленькие флаконы с зажимом для кармана). Эта катушка с припоем является менее дорогой версией нашего популярного припоя SAC305 RoHS. Это бессвинцовый припой, поэтому он отлично подходит для бессвинцовых магазинов, однако это не SAC305, состав…

Код продукта: 2476

Эти силиконовые трубки заменят вашу причудливую профессиональную припойную присоску с силиконовым наконечником! Вы можете просто отрезать новую часть по мере необходимости. Силиконовые насадки особенно хороши, потому что они эластичны и термостойки (до 350°C), так что вы можете подойти близко к паяльнику и всасывать припой практически без остатка. С этими запасными 50 мм…

Код продукта: 2668

Удаление деталей SMD, более сложных, чем резистор или SOT-23, может оказаться настоящим испытанием. Вы хотите снять деталь, не повредив следов, и, если возможно, не повредив саму деталь. Вы можете вытащить свой инструмент с горячим воздухом или хирургическим путем с помощью этого удобного набора для удаления SMD от Chipquik – удаление SMD стало проще! В нем используется специальный металлический сплав, который…

Код продукта: 2660

Код продукта: 2667

Шприц Chipquik Tack Flux 10cc идеально подходит для всех операций по ремонту, пайке, депайке и оплавлением! Прилипающий флюс не вызывает коррозии, не проводит электричество, не требует очистки и не будет течь по всей печатной плате при нанесении. В нашей демонстрации GIF мы использовали шприц для нанесения липкого флюса на Adafruit Metro, а затем использовали комплект для удаления SMD Chipquik для остальных! Тип флюса: Синтетический. ..

Код продукта: 3536

Этот силиконовый коврик изготовлен из резины толщиной 4 мм и выдержит все, что вы на него бросите. Это устойчивая, прочная, нескользящая, непроводящая и термостойкая поверхность для вашего рабочего места. Нам в Adafruit нравится это, потому что вы можете нагревать доски прямо сверху, и наш основной рабочий стол не повредится. Он также устойчив к скольжению! Силикон просто…

Код продукта: 4948

Что это, кемпинговая горелка для муравьев?? Конечно, нет, муравьи предпочитают комфорт B & B … От создателей роскошной отвертки Motion Control, обтекаемого паяльника в виде ручки с питанием от USB C и сверхточного мини-цифрового пинцета появился мини-нагреватель с USB. С Блок питания. Вот идеальное решение для разогрева маленьких…

Код продукта: 4406

Эта портативная минималистичная подставка для проволоки настолько удобна, что нам пришлось носить ее в магазине. Он поставляется в виде прочной металлической рамы, которая не слишком тяжелая, и (лучше всего) в виде держателя рулона припоя, который предотвращает запутывание проводов! Держатель рулона выдерживает до 1 кг проволоки для припоя. Не включает паяльник или припой! У нас также есть подставка для пайки, которая удерживает обе…

Код продукта: 3540

Они желтые, они квадратные, они живут в ананасе под водой… ладно, возможно, это не последняя часть, но эта упаковка из трех (3!) губок для паяльной станции придет. удобно рядом с вашим рабочим местом или где бы вы ни паяли! Думайте об этом как о наборе для замены губки, так как он не включает лоток, держатель или другое оборудование для пайки.

Код продукта: 3468

Жидкий флюсовый карандаш Chip Quik No-Clean отлично подходит для всех операций по ремонту, пайке, демонтажу и оплавлением! В частности, это от чемпионов по переделке в Chip Quik. Жидкий флюс помогает припою «цепляться» за металл, удаляя оксидные отложения. Это также помогает распределить припой за счет снижения поверхностного натяжения. Жидкий флюс имеет решающее значение для поверхностной пайки и…

Код продукта: 4695

Побалуйте себя этим замечательным паяльником Atten мощностью 65 Вт в виде ручки. Нам нравится долговечность, прочный заземленный шнур, удобная ручка и быстрый нагрев, разработанный с использованием керамического материала PTC! Когда вам не нужна полноценная паяльная станция, этот утюг с ручкой удовлетворит ваши потребности. При мощности 65 Вт он действительно может справиться с любой задачей, которую вы перед ним ставите, а прекрасная регулируемая ручка на…

Код продукта: 3685

Вы много работаете весь день, поэтому побалуйте себя ЛУЧШИМ портативным регулируемым паяльником, который у нас есть! Хорошо, «лучший» может быть субъективным, но это также название бренда, так что вот! А если серьезно, ребята, это действительно хороший утюг, достаточно хороший для повседневного использования. Копаем тонкий утюг-ручку (так удобно держать), регулируемую температуру (оооооооооооооооооооооооооооооооооооооооооооооооооооооооооо…

Код продукта: 3836

Если вы много паяете в помещении, угольный фильтр необходим для поглощения дыма припоя и освежения воздуха. Они имеют размер около 13 х 13 см, но их легко обрезать ножницами или канцелярским ножом. Нам не потребовалось много времени, чтобы обрезать один из них, чтобы он соответствовал нашему миниатюрному настольному вентилятору. им 9мм толщиной, которая вставляется в большинство «стандартных» фильтров дыма припоя. Поставляется 1…

Код продукта: 3791

Этот необычный и сверхрегулируемый держатель печатных плат нам порекомендовал Коллин, который является не только мастером пайки, но и имеет безупречный вкус в меблировке, поэтому нам просто необходимо было получить его на складе. Неудивительно, что мы согласились с Коллином, что это действительно отличный держатель для печатных плат. У меня есть большая неуклюжая печатная плата, которую нужно доработать, но она слишком велика для вашего стандарта…

Код продукта: 4921

Этот компактный, но мощный стационарный паяльник мощностью 80 Вт — отличная паяльная станция начального уровня со всеми приспособлениями. Он ненамного дороже массивных утюгов «все в одном», но поставляется с отдельным блоком питания и ручкой. Быстро нагревается и паяет как свинцовым, так и бессвинцовым припоем, как чемпион! контроль температуры…

Код продукта: 5253

Эта мини-ремонтная станция отлично подходит для работы и ремонта электроники. Первоначально они предназначались для людей, занимающихся ремонтом и переделкой сотовых телефонов, и мы обнаружили, что это отличное рабочее пространство, в частности, для работы с поверхностным монтажом (этот держатель намного удобнее для сквозных отверстий, так как вы можете перевернуть печатную плату). Металлическая пластина весит всего около 600 граммов (около 1,3 фунта!) и вместе с…

Код продукта: 4456

Используется вместе с насадкой для припоя для устранения следов пайки. Фитиль действительно пригодится при пайке или распайке деталей для поверхностного монтажа. Даже если у вас нет лучшего железа для работы с SMT, немного фитиля все исправит. Это более тонкий, удобный для поверхностного монтажа фитиль толщиной 0,8 мм и длиной 1,5 м, так что вам есть с чем работать. Мы также предлагаем фитиль для припоя шириной 1,5 мм (попробуйте сказать…

Код продукта: 3565

Этот компактный, но мощный стационарный паяльник мощностью 50 Вт является отличной паяльной станцией начального уровня, и мы с большим успехом использовали его в Adafruit для пайки. Он ненамного дороже массивных утюгов «все в одном», но поставляется с отдельным блоком питания и ручкой. Быстро нагревается и паяет как свинцовым, так и бессвинцовым припоем, как чемпион!0004

Код продукта: 4405

Этот антистатический рабочий коврик отлично подходит для работы с электроникой и ремонта, особенно тонких работ или работ, чувствительных к электростатическому разряду. Он имеет толщину 2 мм и имеет покрытие с очень высоким сопротивлением, около 10 мегаом. К нему прикреплена клипса, которую необходимо подключить к заземлению, чтобы заземлить мат. Обычно люди подключают его к металлическому корпусу с известным заземлением. Пока этот коврик…

Код продукта: 3718

Вы все еще ищете идеальный держатель для печатных плат? Здоровенный, но портативный держатель для печатных плат из тяжелой нержавеющей стали будет потрясающим, когда вы будете переделывать. Первоначально они были предназначены для людей, занимающихся ремонтом и переделкой сотовых телефонов, и мы обнаружили, что это отличные тиски, в частности, для работы с поверхностным монтажом (этот держатель намного удобнее для сквозного отверстия, поскольку вы можете перевернуть печатную плату) Может …

Код продукта: 3759

Код продукта: 4244

TS80 — это элегантный и умный паяльник с питанием от USB Type-C и стандартного входа QC3.0. Обычно мы бы насмехались над паяльником, пытаясь подключить его к USB, но благодаря новому стандарту USB C вилка питания, входящая в комплект поставки, имеет размер 9.V 2A, поэтому вы получаете разумную мощность ~ 20 Вт. Итак, это первый USB-утюг, который нам будет удобно носить с собой, хороший утюг,…

Код продукта: 4705

Stickvise PartLift удерживает на месте детали со сквозными отверстиями, освобождая руки при пайке ножек. Простой, но полезный инструмент, который можно использовать вместе с Stickvise или другим держателем печатных плат. Это решает надоедливую проблему пайки сквозных отверстий, которые могут соскользнуть с печатной платы, когда она перевернута! Базовая подушечка изготовлена из нескользящей силиконовой пены, а корпус инструмента выполнен из АБС-пластика,…

Product ID: 5286

В сеансе переделки всегда есть момент, когда вы просто держите палочку и думаете: «Блин, если бы у меня был способ не держать эту громоздкую штуку». Вы можете попытаться соорудить какой-нибудь узел зажима, или вы можете сделать это с помощью этого помощника горячего воздуха, который делает именно то, что вам нужно: держите это желание вертикально, чтобы вы могли использовать оба ваших…

Код продукта: 5238

Если вы когда-либо допускали ошибку при пайке поверхностным монтажом, вы знаете, насколько мучительной может быть ее починка без подходящих инструментов. Это может увеличить время выполнения проекта и может серьезно подорвать темпы пайки, если вы столкнетесь с неисправным компонентом или неисправным оплавлением. С помощью термовоздушной паяльной станции ATTEN ST-862D вы можете легко переделывать свои платы и…

Код продукта: 3941

Если вы когда-либо допускали ошибку при пайке поверхностным монтажом, вы знаете, насколько мучительной может быть ее починка без подходящих инструментов. Это может увеличить время выполнения проекта и может серьезно подорвать темпы пайки, если вы столкнетесь с неисправным компонентом или неисправным оплавлением. С паяльной станцией Quick 861DW вы можете легко переделать свои платы и получить свой проект…

Код продукта: 2452

Многоцелевой рабочий центр Panavise представляет собой универсальную комбинацию, предназначенную для удержания больших и тяжелых предметов. Очень стабильно. Исключительный выбор для любого верстака! Самоцентрирующиеся широко раскрывающиеся бранши открываются на 9″ (228,6 мм) и удерживать более тяжелые предметы за счет центрирования веса над основанием. Базовое крепление лотка для деталей обеспечивает устойчивость [диаметром 8,5″ (215,9 мм)] и имеет шесть…

Код продукта: 3596

Если вы когда-либо допускали ошибку при пайке поверхностным монтажом, вы знаете, насколько мучительной может быть ее починка без подходящих инструментов. Это может увеличить время выполнения проекта и серьезно снизить темпы пайки, если вы столкнетесь с неисправным компонентом или неисправным оплавлением. Бу шипение! В этот комплект входят 10 различных насадок для ремонта. Половина – это ваши стандартные круглые насадки в…

Код продукта: 1869

Если вы когда-либо допускали ошибку при пайке поверхностным монтажом, вы знаете, насколько мучительной может быть ее починка без подходящих инструментов. Это может значительно увеличить время выполнения проекта и может серьезно снизить скорость пайки, если вы столкнетесь с неисправным компонентом или неисправным оплавлением. С паяльной станцией Quick 957D вы можете легко переделать свои платы и получить свой проект…

Сообщите мне, паяльная станция для пайки горячим воздухом с тремя соплами – Quick 957ДВ+

Код продукта: 145

Если вы хотите сделать набор, вам понадобится припой. Эта 100-граммовая (около 1/4 фунта) катушка – это как раз то, что нужно, не слишком много (как катушки по 1 фунту) и не слишком мало (как те маленькие флаконы с зажимом для кармана). Диаметр 0,031 дюйма, сердечник из канифоли 60/40 без очистки. Подходит для пайки со сквозными отверстиями, а также для пайки больших размеров SMT (особенно при использовании с фитилем). Этот припой не… Сообщите мне, Мини-катушка для припоя – 60/40 свинцово-канифольный припой диаметром 0,031 дюйма – 100 г

Код продукта: 1249

Обновите свой Hakko новым наконечником, вы получите более качественные и быстрые паяные соединения, и весь процесс станет намного более приятным. Этот наконечник подходит для аналоговых и цифровых утюгов FX-888, и их можно быстро заменить, для замены требуется всего 30 секунд. Все наконечники подходят как для свинца, так и для бессвинцового (просто установите утюг на температуру, необходимую для припоя, который вы используете…

Сообщите мне, Паяльное жало Hakko: T18-S4 Fine SMD — для использования со свинцом или без него

Product ID: 1154

Это такая милая подставка для пайки, что нам пришлось носить ее в магазине. Он поставляется с красивой тяжелой металлической рамой, трубкой паяльника с двойной обмоткой для защиты ваших рук, съемной губкой и (лучше всего) держателем рулона припоя! Обновите свою установку для роскошной пайки. В комплекте металлическая подставка и губка. Потратьте несколько минут, чтобы собрать вместе с…

Уведомить меня, роскошная подставка для пайки с держателем рулона припоя

Код продукта: 3217

Требуется ли для вашего проекта прототипирования пайка? Вы ищете что-то отличное от обычного заурядного припоя? Не смотрите дальше! Эта высококачественная недорогая бессвинцовая паяльная паста для прототипирования в красивой упаковке от IC Breakout обеспечит прочное проводящее соединение с помощью флюса для вашей платы. Эта паста теперь переформулирована, чтобы плавиться при очень низкой…

Уведомить меня, Maker Paste – Низкотемпературная бессвинцовая паяльная паста для прототипирования

Код продукта: 3198

Вы обеспокоены тем, что ваши выдающиеся навыки пайки горячим способом помогут вашему проекту зажечься? Больше не нужно бояться жары! Эти высокотемпературные губки из ПТФЭ отлично подходят для вашей печатной платы Stickvise, защищая вашу плату от возгорания. Изготовлены из тефлона, их главное преимущество – высокая термостойкость. Можно взять горячий паяльник и потрогать…

Уведомить меня, высокотемпературные губки Stickvise из ПТФЭ (пара)

Код продукта: 2163

Снято с производства — вы можете взять регулируемый паяльник в виде ручки 60 Вт — вилка 120 В перем. тока, США — BEST 102C или паяльник ATTEN 50 Вт 110 В со станцией — AT-937 вместо него! Побалуйте себя этим замечательным паяльником Atten 50-ваттного типа с ручкой. Нам нравится долговечность, прочный заземленный шнур, удобная ручка и быстрый нагрев, разработанный с использованием керамического материала PTC! Когда тебе не нужен…

Дополнительная информация, Паяльник Atten 50 Вт – SA-50

Код продукта: 303

Известен инженерами как производитель высококачественных инструментов и паяльников! Это настоящий Hakko FX-888. Мы много работали, чтобы получить лучшее и отличную цену, это не дешевые подделки. Этот утюг — апгрейд достопочтенного Hakko 9. 36 – меньшая занимаемая площадь, но более мощная для более быстрого нагрева. У Hakko качественная конструкция, этот утюг последний…

Дополнительная информация, Подлинный Hakko FX-888 (обновление 936) – FX-888

Код продукта: 2740

Оказывается, у Super Fancy Third Hand Kit есть маленький помощник — поздоровайтесь с The Mini Hand от Hobby Creek! Mini Hand доступен по цене и универсален, что делает его отличным дополнением к вашему рабочему месту. Вы можете почувствовать качество Mini Hand, просто взяв ее в руки. Основание изготовлено из алюминия и анодировано для приятной отделки. Два 12-дюймовых рычага с большой кожей аллигатора…

Дополнительная информация, Mini Hand от Hobby Creek with Two Arms

Код продукта: 3019

Снято с производства — вместо этого вы можете взять металлическую подставку для паяльной станции с двумя зажимами и четырьмя держателями для печатных плат! Мы действительно должны передать им это, рабочая станция Third Hand Pana привносит преимущества Super Fancy Third Hand Kit в линейку рабочих тисков PanaVise. Это самое роскошное настольное решение для работы, которое нам когда-либо доводилось использовать. Примечание: Panavise Jr….

Дополнительная информация, стороннее дополнение Pana Hand Workstation для Panavise

Код продукта: 3544

Этот маленький настольный вентилятор прост, но очень удобен. Это вентилятор ~ 12 В постоянного тока в красивом корпусе, вы можете поставить его на свой стол и отключить от любого источника питания 9 В или 12 В постоянного тока (даже от кабеля USB-усилителя, если хотите). Мы использовали этот вентилятор, чтобы охладить горячие проекты или печатные платы после доработки, или повернуть его, чтобы сделать его вытяжным вентилятором во время пайки. Он имеет магнит…

Дополнительная информация, Миниатюрный настольный вентилятор — 12 В

Код продукта: 3373

Вам когда-нибудь требовалась помощь в ограниченном пространстве? Как насчет двух рук? Что ж, похоже, мы должны протянуть еще одну «руку» ребятам из Хобби-Крик, потому что рука Мага-помощника дает именно это! Это прекрасное дополнение к их семье Рук. Этот Mag Helper оснащен неодимовым магнитным основанием и Y-образным разъемом для поддержки двух рук, чтобы помочь вам в самых трудных условиях…

Дополнительная информация, магнитная рука-помощник Hobby Creek

Product ID: 3760

“C’est en forgeant qu’on devient forgeron! On n’est jamais si bien servi que par soi-même!” Практика делает совершенным! Если вы хотите, чтобы все было сделано правильно, сделайте это своими руками! Вы много работаете весь день, поэтому побалуйте себя ЛУЧШИМ портативным регулируемым паяльником, который мы носим! C’est le meilleur! Хорошо, «Лучший» может быть субъективным, но это также и название бренда, так что…

Дополнительная информация, Регулируемый паяльник в виде ручки 60 Вт – европейская вилка 220 В переменного тока – BEST 102C

Код продукта: 3529

Снято с производства — вместо этого вы можете приобрести Super Fancy Third Hand Kit от Hobby Creek with Four Arms! Как только мы начинаем думать, что Hobby Creek не может предложить другой продукт из третьих рук, который поднимет планку потрясающести, они берутся за дело и делают это! Профессиональная рабочая станция Mag Hand создана на базе популярных инструментов Hobby Creek из третьих рук. Этот новый инструмент…

Дополнительная информация, Профессиональная рабочая станция Hobby Creek Mag Hand

Код продукта: 3037

Обновите свой утюг RatShack до роскошного портативного паяльника. Он прочный, с прочным заземленным шнуром, удобной ручкой и быстрым нагревом. Когда вам не нужна полноценная паяльная станция, этот утюг с ручкой удовлетворит ваши потребности. При мощности 50 Вт он может справиться с любой задачей, которую вы перед ним ставите, а красивая регулируемая ручка сбоку позволяет вам устанавливать температуру…

Дополнительная информация, Hakko FX-600 50-ваттный регулируемый паяльник

Код продукта: 2474

Снято с производства — вместо этого вы можете получить дополнение Third Hand Pana Hand Workstation для Panavise! Разочарованы традиционными третьими руками? Хотите более адаптируемый инструмент? Любите Доктора Осьминога? Не ищите больше! Представляем ультрамодный набор из третьей руки. В комплект третьей руки входят 4 гибких рычага, которые можно легко позиционировать и которые достаточно жесткие, чтобы оставаться на месте. Аллигатор…

Дополнительная информация, Super Fancy Third Hand Kit от Hobby Creek with Four Arms

Код продукта: 3469

Мы в Adafruit любим нестандартные проводящие материалы, и теперь у нас есть проводящая краска на металлической основе для ваших нужд. Эта проводящая краска на основе серебра/олова/меди обычно используется для ремонта гибких цепей или, возможно, для заполнения пробелов в защите от ЭМП. Но вы можете использовать его на бумаге, пластике, ткани и т. д. для создания проводящего соединения с низким сопротивлением. …

Дополнительная информация, Набор токопроводящей краски Chip Quik с поршнем и наконечниками — 5 грамм — CP1-5S

паяльник с микросхемой smd – Купить паяльник с микросхемой smd с бесплатной доставкой

паяльник с микросхемой smd – Купить паяльник с микросхемой smd с бесплатной доставкой | Покупки на Banggood

Марки

ПОДРОБНЕЕ

Тип заглушки

Материал

Металл (1)

УЗНАТЬ БОЛЬШЕ

Дом
10 результатов

Цена –

ОК

Доставить из

Всего 1 страница

Перейти на страницу

Перейти

Подтвердите свой возраст

Для входа в этот раздел вам должно быть не менее 18 лет.

МНЕ ДО 18 ЛЕТ МНЕ СТАРШЕ 18

Топ-10 лучших паяльников [обновленный обзор 2022 года]

Создайте и отремонтируйте свою электронику с помощью этих 10 паяльников

С прорывом в технологиях этого десятилетия, который стал доступным и легким в приобретении, многие потребители остались с множеством компьютеров и других устройств. электронные товары, которые требуют определенного уровня обслуживания. Общественность больше не должна полагаться на профессионалов для ремонта сломанных или поврежденных печатных плат.

Как и оборудование, паяльники также улучшились, и в настоящее время в Интернете продается множество брендов. Ниже приведены обзоры, демонстрирующие десять лучших паяльников, которые вы найдете где угодно. Они включают в себя наборы с еще большим количеством инструментов, которые помогут вам быстро закончить паяльные работы.

Справочник покупателя ниже позволит вам добавить контекст к предоставленным вариантам выбора, за которым следуют два лучших набора, упомянутых в Заключении.

1. Комплект паяльника Vastar Full Set 60 Вт 110 В — лучший паяльник для печатных плат (выбор редакции)

Vastar Full Set — это комплект паяльника со всеми функциями безопасности, о которых только можно подумать. Если вы ищете продукт с прочными наконечниками, которые не расплавятся после сотен использований, вряд ли он станет лучше, чем этот.

Проверить цену

Сборка соответствует профессиональному уровню и может использоваться с припоем, не содержащим свинца. Изменить температуру легко. Просто поверните маленький желто-белый циферблат сбоку рядом с ручкой. Если вы чувствуете тепло на ощупь, не паникуйте. Он может немного нагреться после некоторого времени работы, но не до такой степени, чтобы это повлияло на вашу работу. В целом, Vastar — хороший набор для тех, кто работает с печатной платой.

Pros

Пластиковый наконечник на устройстве термостойкий и не плавится
Безопасен для использования с припоем, не содержащим свинца
Имеет возможность контролировать интенсивность подаваемого тепла

Минусы

Ручка может быстро нагреваться при самых высоких настройках

2.

Набор для бутановой пайки POWER PROBE (PPSK) – лучший высокотемпературный паяльник (выбор народа)
Бутановый паяльник Power Probe поставляется в комплекте с набором дополнительных инструментов для пайки. Все детали самого утюга очень прочные. Если вы случайно уроните его, ничего не повредится. А поскольку корпус сконструирован так хорошо, он, вероятно, прослужит вам долгое время без замены комплекта.
Узнать цену
Читать полный обзор: Бутановый паяльник Power Probe
Что касается аксессуаров, то он поставляется с небольшим футляром для переноски из закаленного пластика, наконечниками и поролоновой прокладкой внутри корпуса. Внешний корпус водонепроницаем, поэтому вы можете вынуть его в сырую погоду, и ничего внутри не будет подвергаться воздействию влаги. Рекомендуется для пользователей, которые ценят качество и короткое время нагрева.
Плюсы
Сделано с точностью, детали изготовлены недешево
В комплект поставки паяльника
входят многочисленные аксессуары.
Утюг нагревается менее чем за минуту
Минусы
Невозможно определить, когда необходимо заправить газ
3. Демонтажный фитиль OOrc — лучший демонтажный паяльник
Демонтажный фитиль OOrc не является паяльником, но может очень помочь в процессе пайки в паре с ним. Как следует из названия, инструмент удаляет припой и очищает платы, всасывая старые остатки со штифтов.
Проверить цену
Вы можете использовать его до или во время пайки, и вы заметите, что после завершения платы выходят намного чище. Вам больше не придется паять поверх уже существующего металла. Просто включите фитиль, нажмите на верхний штифт и дайте всему мусору попасть в контейнер, который находится внутри ручки. Опять же, вы можете использовать OOrc с любым утюгом по вашему выбору, так что учтите это, если в описании вашего комплекта нет фитиля.
Плюсы
Очень быстрое время нагрева
Поставляется с набором пинцетов для удаления старого припоя
Встроенный пылесос может удалить дополнительные остатки припоя с печатных плат во время и до начала работы
Минусы
Ручка регулировки температуры расположена в неудобном положении, может немного затруднить работу
4.
Master Appliance Ultratorch UT-100SiK — лучший беспроводной паяльник
Master Appliance Ultratorch — еще один газовый паяльник с сумкой для переноски карманного размера. Вы можете легко поместить его в карман или взять с собой, и он не будет мешать вам. Нет электричества, на которое можно было бы положиться, и утюг работает исключительно на бутане в качестве топлива.
Проверить цену
Прочитать соответствующий обзор: Паяльники Master Appliance
Что касается того, как долго он прослужит до заправки, время работы составляет около двух часов. Хотя это не обычное явление, вы можете столкнуться с ситуациями, когда воспламенитель можно активировать только вручную. Но ничто не должно удерживать вас от Ultratorch, особенно если вам нужен беспроводной утюг.
Pros
Паяльник не использует электричество для питания (беспроводная связь)
Отапливается бутановым топливом; легко найти, если нужно больше
Время работы приблизилось к двум часам или более
Поставляется с карманным футляром для переноски
Минусы
Если воспламенитель не зажжет бутан, утюг необходимо нагреть вручную
5.
Комплект паяльника Tabiger для электроники – лучший паяльник по долговечности
Паяльник Tabiger — это идеальное решение с точки зрения дополнительных аксессуаров. Все предоставляется в одной упаковке или коробке. Чемодан для переноски напоминает небольшой ящик для инструментов и обеспечивает сопоставимую защиту инструментов.
Контрольная цена
В комплект также входит фитиль, поэтому вам не нужно его искать, если вы выбрали Табигер. Утюг тоже высокого качества, но немного светлее вокруг ручки. В результате усталость не исключена, особенно если у вас большие руки. Если вы считаете, что это не проблема, то остановиться на Табигере будет нормально. Посмотреть обзор паяльников Tabiger можно здесь.
Pros
В комплекте пять точек пайки
Продается с пластиковым футляром для переноски, в который поместится все необходимое, с небольшим запасом места
Легко чистить (и особенности предметов, необходимых для этого)
Минусы
Ручка очень легкая и может нуждаться в поддержке чем-то более тяжелым, особенно для тяжелых пользователей
6.
Комплект паяльника ANBES (1) – лучший паяльник для небольших печатных плат
В комплект паяльника Anbes также входит фитиль для удаления припоя, но это не единственное его преимущество. Пять различных булавок, а также док-станция для утюга также входят в комплект. Что касается корпуса, то это нейлон.
Проверить цену
Вы не захотите намочить его, но он защитит ваше снаряжение от загрязнения или ржавчины. Но преимуществом является утюг, оснащенный множеством различных температурных режимов для всех видов припоя. Отлично подходит для тех, кто работает с очень маленькими печатными платами. Подробнее о паяльниках Anbes здесь.
Pros
Инструмент для демонтажа сократит время работы вдвое (по сравнению с тем, что без него потребовалось бы)
Имеет широкий диапазон настроек температуры
Маленькие наконечники позволяют утюгу проходить в узких углах, ничего не прожигая
Минусы
Хотя в наборе много разных инструментов, многие из них некачественные и со временем могут выйти из строя
7.
Комплект паяльника Anbes (2 шт.) — лучший паяльник по простоте обращения
Комплект Second Anbes во многом похож на другой продукт той же компании, но имеет некоторые незначительные отличия. Он поставляется с пинцетом, фитилем, а самое главное, восьмигранной отверткой для любых крошечных винтов, с которыми вы столкнетесь во время работы.
Проверить цену
Ручка утюга не нагревается на ощупь и имеет шероховатую поверхность, предотвращающую скольжение. Если у вас обильно потеют руки во время пайки, то этот набор Anbes избавит вас от хлопот, которые являются синонимом пайки в течение длительного периода времени.
Pros
Ручка не скользит и предназначена для потных ладоней
Кусачки быстро отрезают припой насквозь
Во время транспортировки кейс достаточно мал, чтобы его можно было поместить в рюкзаки или мини-вещевые сумки
Минусы
Время нагрева значительно меньше, чем у конкурентов
8.
Комплект паяльника Tabiger 60 Вт 110 В — лучший паяльник для контроля температуры
Набор паяльника Tabiger, как и другой, показанный ранее, также имеет пластиковый кейс для переноски. Он имеет другую форму, чем первый, и немного меньше. И хотя в пакет включено меньше предметов, чем в другой, все самое необходимое остается включенным.
Проверить цену
Наконечники хорошо закалены и быстро не расплавятся. А небольшой световой индикатор на ручке можно использовать, когда вы паяете в маленьких или плохо видимых углах. Для тех, кто носит очки, этот атрибут может стать решающим фактором при выборе продукта.
Pros
Водонепроницаемый футляр для переноски
Очень плотный наконечник, который не откалывается и не плавится
Световой индикатор информирует пользователя, когда устройство горячее
Легко регулируемый регулятор температуры
Минусы
Легко изменить температуру утюга, не осознавая этого
9.
Комплект паяльника Anbes 60 Вт — лучший паяльник для аксессуаров
Третий комплект паяльника Anbes имеет дополнительный аксессуар, которого нет ни в одном другом представленном продукте. Предоставляется мультиметр, который можно использовать для измерения токов от источника питания вашего утюга.
Проверить цену
При желании вы также можете использовать его для измерения сопротивления на печатной плате, что является отличным способом убедиться в отсутствии электрического тока во время пайки. У железа мало недостатков, и оно выдержит во время сенсорных работ, не плавясь. Возможно, вам придется сбросить температуру в некоторых случаях, но ничего особенного.
Pros
Добавлен мультиметр для измерения постоянного и переменного тока, а также множество других полезных инструментов
Оловоотсос быстро удаляет мусор с плат любого типа
Чемодан имеет крючок для ткани в верхней части, чтобы облегчить переноску (с другими инструментами)
Минусы
Иногда кажется, что нагрев паяльника то увеличивается, то падает во время работы
10.
Набор из 14 предметов Magento Superb — лучший паяльник для комфорта
Набор Magento Superb — это правильный инструмент для сварки и пайки мелких деталей. Преимущество заключается в том, насколько легко держать инструмент, независимо от того, восстанавливаете ли вы украшения или работаете на большом компьютере. Небольшой, но удобный плюс — это крепление, или подставка.
Проверить цену
Когда вы поместите утюг внутрь катушек, ничто не будет трястись и не опрокинется. И температуры почти с точностью до десятичной дроби. Самый большой недостаток – это припой, который идет в комплекте. Для тех, у кого есть опыт пайки, вы, вероятно, раньше использовали более качественные. Замените его на что-нибудь получше, и у вас будет комплект, сравнимый с любым качественным паяльником.
Pros
Удобно держать в течение длительного времени, ручка не перегревается
Подставка для крепления утюга не шатается и не опрокидывается в неподвижном состоянии
Настройки температуры точны и не меняются при длительном включении устройства
Минусы
Рекомендуется заменить припой, входящий в комплект поставки
Справочник покупателя
Умение паять когда-то было навыком, предназначенным только для техников, в основном тех, кто работал с компьютерами. Сейчас все совсем по-другому, и курсы пайки стали обычным явлением в школьной программе по всему миру. Тем не менее, это не означает, что у большинства может оказаться некачественный паяльник, который сломается еще до того, как им воспользуются. Приведенная ниже информация поможет вам свести к минимуму ваш выбор выше, и у вас должно быть общее представление о том, на что обращать внимание в конце.
Что использовать Паяльники Для
Думайте о паяльнике как о сварке, но в гораздо меньших масштабах. Процесс включает в себя плавление длинных кусков металлического сплава до тех пор, пока они не соединятся с обрабатываемой поверхностью или деталями.
Пайка требует некоторых навыков, хотя основам можно научиться очень быстро.
Большинству людей электрические паяльники нужны для ремонта печатных плат (печатных плат), которые можно найти на чем угодно, от обычных предметов домашнего обихода до высокопроизводительных компьютеров и смартфонов. Если вы хотите отремонтировать свой старый пыльный ПК или ноутбук, этот инструмент, скорее всего, вам пригодится.
Может быть, вы хотите создать свои собственные панели печатных плат с нуля! В любом случае, умение паять и иметь его дома — отличный способ починить или спроектировать электронику вместо того, чтобы покупать новое оборудование каждый раз, когда что-то ломается.
Видеоруководство: как паять
Выбор мощности
Паяльники бывают разными и могут иметь различное назначение, но те, которые обычно продаются в Интернете, можно классифицировать по источнику питания. Некоторые работают от газа или переменного тока. Также можно использовать адаптеры постоянного тока, поэтому обязательно ознакомьтесь с описанием продукта, если вам не нужен шнур переменного тока.
Преимущества проводных утюгов в том, что они лучше регулируют мощность и температуру, а с паяльной станцией у них есть паяльники с регулируемой температурой. С моделью с питанием от переменного и постоянного тока вам не придется беспокоиться о дозаправке бака или о том, насколько нагреется наконечник.
Бутановые паяльники обычно используют бутановую жидкость для питания, которая может быть предоставлена производителем в небольшом количестве или что-то, что вам придется приобретать отдельно. Возможность паять в любом месте без провода — самое очевидное преимущество этих беспроводных паяльников, но есть и тепло. Некоторые паяльники, работающие на огне, могут нагреваться и поддерживать высокую температуру, при которой припой плавится сразу же после контакта.
Что выбрать? Это остается на ваше усмотрение, но учитывайте условия, в которых вы планируете работать, особенно если вы планируете паять более чем в одном месте и как часто вы паяете.
Принадлежности
Паяльник редко продается без дополнительных принадлежностей. На самом деле, в большинстве из них будут наборы с достаточным количеством предметов, чтобы воздержаться от дополнительных покупок.
Стандартный комплект паяльника включает пинцет для исправления ошибок и сбора старого припоя, пылесос для поддержания чистоты рабочей зоны и футляр для переноски. Вероятно, будет больше оборудования, но не ограничивайтесь только аксессуарами. Ваш комплект должен оцениваться в первую очередь по самому утюгу, поэтому продукт с лучшими насадками может быть бесполезным, если основная часть не работает.
Если вы заметили некачественные детали, которые добавляются вместе с упаковкой, не расстраивайтесь по этому поводу. Таких всегда можно заменить. Короче говоря, железо — вот что важно.
Контроль температуры и настройки
В старых паяльниках часто была только одна настройка температуры, которую нельзя было изменить. Те дни прошли, к счастью. С современными брендами вы можете изменять температуру от температуры чуть выше комнатной до сотен градусов.
Поиск продукта с хорошей температурной регулировкой может стать проблемой, особенно если вы планируете работать с различными материалами для припоя. Некоторые припои лучше подходят для определенных температур. Например, для пайки меди, скорее всего, потребуются температуры, которые намного выше, чем обычно требуется для обычного припоя.
Если вы хотите получить в одном паяльнике как очень горячий, так и мягкий режим, обратите внимание на изделия с контролем температуры. Бренды, работающие на электричестве (и упомянутые ранее), часто имеют больше вариантов, но это также не исключает производные, работающие на газе.
Качество деталей и принадлежностей
Качество и долговечность принадлежностей, входящих в комплекты для пайки, могут меняться в зависимости от марки. Некоторые производители хорошо справляются со своей задачей и предлагают более чем достаточно товаров для утюга, в то время как другие могут предлагать дешевые товары, которые бесполезны.
Одних изображений может быть недостаточно, чтобы отличить хорошее от плохого. Лучший способ узнать, хорошие ли у вас аксессуары, — это просто посмотреть, что о них говорят другие. Вы можете перейти по ссылкам, указанным в обзорах, или принять к сведению любые ссылки, сделанные на части выше. Тем не менее, постарайтесь не получить головную боль от оценки качества дополнений; их можно легко модернизировать.
Comfort
Этот аспект часто упускают из виду при покупке паяльника. Насколько удобно его держать? Не станет ли жара слишком горячей для того, чтобы я мог обращаться с устройством? Однозначного ответа нет из-за количества проданных паяльников.
Но если вы будете работать с инструментом часами, проверьте, изолирована ли ручка. Большинство из них так, но некоторые все еще могут нагреваться после того, как утюг был оставлен включенным на некоторое время.
Однако этого недостаточно, чтобы повредить руку. Вы должны быть в состоянии работать с пистолетом, который находится в самой горячей точке, но вы должны все время следить за своими руками. Для тех, кто ориентирован на безопасность, вам обязательно понадобятся защитные перчатки, особенно если человек, использующий утюг, является новичком.
Часто задаваемые вопросы о паяльнике

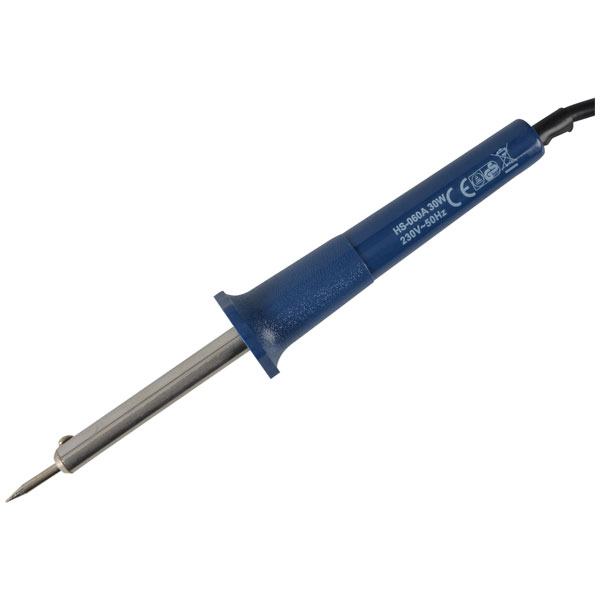

Достаточно ли мощен 30-ваттный паяльник?
30-ваттный паяльник идеально подходит для работы с мелкой электроникой. При мощности 30 Вт паяльник вряд ли повредит чувствительные схемы и провода.
Большинство 30-ваттных паяльников достигают заданной температуры за счет теплового равновесия. Однако некоторые из них имеют регулируемый температурный диапазон.
При использовании паяльника тепло передается непосредственно соединению или печатной плате (PCB) . Это приводит к падению температуры паяльника. Если разрешить повторный нагрев, утюг снова достигнет заданной температуры. Имейте это в виду при выборе правильного паяльника, лучший паяльник сможет поддерживать температуру на больших печатных платах и проводах.
Стоит отметить, что маловаттные паяльники теряют энергию при каждом применении. Пользователи должны ждать, пока их 30-ваттный паяльник снова нагреется после каждого использования. Если вы спешите или вам нужно пропаять множество соединений, 30-ваттный утюг может быть не лучшим выбором. Тем не менее, медленная контролируемая мощность 30-ваттного паяльника хорошо подходит для начинающих.
Достаточно ли мощный 40-ваттный паяльник?
Небольшой паяльник мощностью 40 Вт обеспечивает достаточную мощность для основных и небольших работ по электронике. Имейте в виду, что большее количество ватт не приводит к более высокой температуре. Просто 40-ваттный паяльник предлагает больше мощности. Таким образом, 40-ваттный паяльник немного быстрее и эффективнее, чем 30-ваттный паяльник.
Для небольшой электроники лучше всего подойдет TS100, его легко держать и он очень быстро нагревается.
Насколько горяч 25-ваттный паяльник?
Большинство 25-ваттных паяльников могут нагреваться до 750 градусов. Чаще всего люди предполагают, что маломощные паяльники могут выдавать только низкие температуры. Однако паяльники должны достигать температуры 370 градусов, чтобы расплавить припой. На самом деле, большинство жал для паяльника могут нагреваться до температуры выше 700 градусов.
При этом важно использовать низкую температуру при первой работе с припоем. Если вы начнете с малого и будете продвигаться вверх, вы сможете избежать повреждения материалов.
Насколько горяч 60-ваттный паяльник?
Большинство 60-ваттных паяльников могут нагреваться примерно до 900 градусов. При этом большинство 60-ваттных паяльников имеют регулировку температуры. Более того, температурные пределы варьируются в зависимости от производителя. При этом температура большинства 60-ваттных паяльников варьируется от 400 до 900 градусов.
Что лучше: паяльник или пистолет?
И паяльники, и паяльные пистолеты играют свою роль. Паяльники имеют закругленную ручку и палочку с подогревом. Паяльники маленькие, легкие и простые. Они идеально подходят для начинающих и людей, работающих с малой электроникой. Мощность большинства паяльников варьируется от 15 до 60 Вт. Они нагреваются до температуры около 700 градусов.
С другой стороны, паяльные пистолеты представляют собой более мощные устройства в форме пистолета. Они хорошо подходят для обширных паяльных работ и профессиональных паяльных станций. Хотя они больше и громоздче, чем паяльники, паяльные пистолеты по-прежнему универсальны и просты в использовании. При этом мощность большинства паяльных пистолетов составляет не менее 100 Вт.
Прежде чем остановить свой выбор на том или ином, лучше учитывать свой личный опыт, цели и бюджет. И паяльники, и паяльные пистолеты являются полезными инструментами.
Можно ли паять алюминий?
Да! Полностью можно паять алюминий. При этом паять алюминий очень сложно. Это потому, что алюминий образует оксид алюминия, когда он подвергается воздействию кислорода. Вы должны удалить оксид алюминия, очистив поверхность алюминия стальной щеткой.
После того, как алюминий был очищен, вы должны облить его соответствующим флюсом. После подготовки алюминия необходимо быстро перейти к процессу пайки. Если вы будете слишком медлительны, оксид алюминия сформируется на поверхности алюминия. Когда это произойдет, припой больше не будет прилипать к поверхности алюминия. Таким образом, вы не сможете паять.
Пайка алюминия — занятие не для новичков.
Какой металл нельзя паять?
Нержавеющая сталь, высоколегированная сталь, железо и алюминий — все это очень сложные металлы для пайки. Паять эти металлы можно только в том случае, если они покрыты подходящим металлом и флюсом.
Эти металлы нельзя паять. Они окисляются при нагревании до высоких температур.
Паяльник какой мощности мне нужен?
Доступны паяльники различной мощности. Доступны маломощные паяльники мощностью от 15 до 25 Вт. Между тем, более мощные варианты варьируются от 30 до 60 Вт. Если вы работаете с небольшой электроникой, идеально подойдет паяльник мощностью от 15 до 25 Вт. Для более значительных проектов лучше подходят паяльники или паяльные пистолеты высокой мощности. Если вы собираетесь использовать паяльник скромно, выберите утюг мощностью от 25 до 35 Вт.
Перед выбором паяльника определите, что вы хотите паять. Если вы работаете с небольшими проводами и печатными платами, то маловаттный паяльник подойдет как нельзя лучше. Вам нужно будет увеличить мощность паяльника в зависимости от объема вашего проекта.
Какова идеальная температура пайки?
Большинство припоев на основе свинца плавятся при температуре от 360 до 370 градусов по Фаренгейту (~180 по Цельсию). Наконечник паяльного пистолета должен быть горячее, если он собирается расплавить припой за разумное время. Установка температуры около 540F (~280 по Цельсию) должна подойти . Вам также может понадобиться больше или меньше тепла в зависимости от размера соединения, которое вы хотите спаять.
Имейте в виду, что существует несколько различных типов припоя. Каждый припой имеет определенную температуру плавления. Температура плавления припоя определяется составом его сплава. Обязательно используйте флюс при пайке.
Поскольку требования к температуре пайки различаются, важно понимать, как найти наилучшую температуру пайки. Для этого настройте паяльник на минимально возможную температуру. Постепенно увеличивайте температуру, пока припой не начнет плавиться. Если вы новичок в пайке, вам нужно плавить припой низко и медленно. Низкие температуры предотвращают сжигание канифоли или чувствительных частей печатной платы.
Профессиональные паяльники используют высокие температуры. Тем не менее, начинающие паяльники должны комфортно паять при температуре от 600 до 700 градусов. Если вы используете паяльник с заданной температурой, вы не сможете регулировать температуру.
Как чистить паяльник?
Регулярно очищайте паяльник, чтобы продлить его срок службы. Без регулярных чисток на паяльнике образуются отложения, пятна и осадок.
Если вы чистите утюг сразу после пайки, дайте ему полностью остыть. Это может занять до 30 минут. Используйте влажную губку для пайки, чтобы вытереть старый припой, мусор или окисление.
Если остались отложения, используйте кусок влажной стальной ваты, чтобы соскоблить стойкие остатки. Стальная вата слегка абразивна. Это позволит вам очистить жало паяльника, не поцарапав его.
Вы также можете очистить жало паяльника, протерев его очистителем для металлов, содержащим флюс и припой. Если это не сработает, поможет медицинский спирт или ацетон.
Имейте в виду, что паяльные жала необходимо заменять после продолжительного использования. Вы можете продлить срок службы вашего паяльника, используя высококачественный припой и чистя жало после каждого использования.
Вы можете избежать преждевременного повреждения жала паяльника, выполняя пайку при низкой температуре. Это предотвратит пригорание и прилипание припоя к жалом паяльника.
При какой температуре плавится припой 50/50?
Оловянно-свинцовый припой 50/50 — универсальный припой, состоящий на 50% из олова и на 50% из свинца. По данным Canfield Metals, приблизительная температура плавления припоя 50/50 составляет от 361 до 421 градуса.
При какой температуре плавится припой 60/40?
Приблизительная температура плавления свинцового припоя 60/40 составляет 370 градусов. Стоит отметить, что припой 60/40 имеет самую низкую температуру плавления из всех оловянно-свинцовых припоев. С учетом сказанного вам нужно нагреть паяльник до 650, чтобы правильно расплавить припой 60/40. Как всегда, начните с низкой температуры и двигайтесь вверх.
Как ухаживать за паяльным жалом?
Вы должны очищать и лужить жало паяльника после каждой пайки. Используйте влажную губку и стальную мочалку, чтобы соскоблить отложения, пятна и ржавчину. Затем нанесите тонкий слой припоя. Это называется лужением. Предотвращает окисление наконечника.
Большинство экспертов рекомендуют очищать и лужить паяльные жала после каждого сеанса. Неочищенный наконечник не передает тепло и не прилипает к припою. После значительного использования ваши паяльные жала также должны быть заменены.
Ухоженное жало паяльника должно быть серебристым и блестящим.
Почему жало паяльника чернеет?
Жала паяльника склонны к окислению. На воздухе жало паяльника может стать черным или коричневым. Темные пятна являются результатом воздействия на необработанные металлы высоких температур и воздуха.
Вы можете предотвратить появление этих пятен, облуживая жало паяльника после каждой пайки. Вы также можете удалить пятна с помощью средства для чистки металлов. Или же вы можете удалить окисление с помощью паяльной губки и стальной мочалки.
Важно бороться с черным и коричневым налетом. Окисленный наконечник не так хорошо передает тепло, как чистый залуженный наконечник. Более того, припой не будет прилипать к окисленному железу. Таким образом, важно удалять пятна и наросты сразу после каждого сеанса пайки.
В чем разница между сваркой и пайкой?
Люди часто путают сварку и пайку. Хотя оба процесса приводят к соединению двух металлических деталей, между ними есть некоторые ключевые отличия. Пайка — это процесс создания металлического соединения для соединения двух отдельных кусков металла. Пока соединяемые объекты нагреваются, они не расплавляются.
Во время сварки два металла также соединяются вместе. В процессе сварки металлы, которые соединяются вместе, расплавляются. Более того, расплавляется дополнительный соединительный материал. Комбинация сплавленных металлов создает очень прочное соединение.
В процессе пайки для размягчения припоя используется ручной паяльник или пистолет. Обычно припой нагревают не более чем до 800 градусов. С другой стороны, сварка требует использования мощной горелки. Сварочные горелки нагреваются до температуры более 2000 градусов. Таким образом, сварка требует гораздо большей подготовки и мер предосторожности, чем пайка.
Заключение
Вы определились с тем, какую марку паяльника вы хотите забрать домой из отзывов в списке? Если нет, есть еще хорошие новости. Два продукта гарантированно будут хорошо работать для всех, от опытных сборщиков до новичков, которые хотят вдохнуть жизнь в устаревшее оборудование своего компьютера.
Наборы для бутановой пайки Vastar Full Set и Power Probe содержат все, что вам нужно для начала работы, в том числе отличный контроль температуры и удобные дополнения для работы. При этом не относитесь к другим брендам негативно. Они также исключительны, но гарантируют, что инструмент, который вы получите, будет использоваться долгие годы.
11 лучших паяльных станций для любых паяльных работ
Независимо от того, являетесь ли вы профессионалом или просто любителем, инвестиции в вашу работу, имея лучшую паяльную станцию для электроники, ремонта своими руками и т.п., имеют большое значение .
По сравнению с обычным паяльником или паяльником, это инновационное устройство является большим подспорьем. С его помощью вы можете добиться лучшего контроля температуры для точной установки высоких или более низких температур в зависимости от вашего конкретного материала припоя.
Вы также можете предотвратить повреждение электрических компонентов с помощью встроенных функций защиты. Кроме того, некоторые паяльные станции с самым высоким рейтингом имеют расширенные функции, такие как автоматический переход в спящий режим, режим ожидания и автоматическое отключение после нескольких минут бездействия.
Но как паяльные станции попадают в мой Топ-11? Я считаю три качества, которые отличают определенные модели от остальных в моем списке паяльных станций высшего уровня.
Номинальная мощность – Чем выше мощность, тем выше мощность. То же самое и для паяльных рабочих станций. Паяльные станции с более высокой мощностью также означают больший резерв мощности для более длительного времени работы. Номинальная мощность от 60 до 100 Вт в моделях паяльных станций для электроники достаточна для многих обычных функций.
Характеристики качества и безопасности – Доступно множество паяльных станций с отличными характеристиками. Следовательно, подумайте о своих потребностях и о том, какие выдающиеся функции вы ожидаете от своего паяльника. Хотя просмотр рекомендаций на Reddit — это хорошее начало, все сводится к индивидуальным предпочтениям, чтобы найти подходящие паяльные станции за деньги.
Цена – Высокая оплата не всегда приносит удовлетворение. Благодаря широкому выбору, доступному сейчас, легко найти выгодные предложения. На рынке вы можете найти высококачественные паяльные станции с теми же функциями, что и топовые паяльные станции или более дорогие устройства.
Теперь, чтобы вы могли начать поиск комплекта паяльной станции для своего хобби или профессии, вот 11 паяльных станций, которые мне довелось опробовать. Каждый из них имеет определенные качества, которые могут удовлетворить ваши конкретные потребности.
СОДЕРЖАНИЕ
ОБЗОР ВЕРКИ 11 ВЕРКОВОГО СТАНЦИИ
1. Weller WLC100 40-ваттная паяльная станция
2. x-tronic 3020-xts 75-ваттная паяльская станция
3. Hako-xts 75-Watt Spdering Station
3. Hako FX88888888888888888 гг. Цифровая паяльная станция 23BY 9 мощностью 70 Вт0348
4. Комплект цифрового паяльника Merece 65 Вт
5. Цифровая паяльная станция Weller WE1010NA 70 Вт
6. Цифровая паяльная станция YIHUA 939D+ 75 Вт
7. Паяльная станция Aoyue 2 9034 Variable4 Power 60 8. Паяльная станция Vastar 60 Вт
9. Паяльная станция TOAUTO 80 Вт
10. Паяльная станция YIHUA 862BD+ 75 Вт
11. TXINLEI 8586 Паяльная станция с горячим воздухом
8
На что обратить внимание при покупке паяльных станций
Взаимозаменяемы ли паяльники между станциями
Что такое защита от электростатического разряда? Нужна ли конструкция с защитой от электростатического разряда
Как собрать паяльную станцию
Из чего изготовлено жало
Какая самая универсальная форма паяльного жала
Какой нагревательный элемент используется
Вывод
Паяльная насадка 110422 Обзоры станций
1. Паяльная станция Weller WLC100 40 Вт
Weller WLC100 — одна из моих любимых паяльных станций для легкой пайки. Этот набор представляет собой легкий и качественный продукт для общих проектов пайки. На самом деле, он поставляется с паяльной станцией, медным титаном, держателем для утюга и чистящей подушечкой для удобного использования.
Эргономичная рукоятка из пеноматериала удобна в использовании и удобна в обращении, особенно при работе с деталями и сложными приложениями. Это повышает мою производительность, так как я не чувствую усталости рук при использовании этого устройства.
Регулятор температуры очень удобен для получения точных настроек. Используя контроль температуры, я могу установить рабочую температуру до 900 градусов по Фаренгейту. Он позволяет точно контролировать широкий диапазон для оптимального нагрева при использовании флюсового сердечника или бессвинцового припоя.
Еще одним преимуществом этого изделия является сменный нагревательный элемент. Это гарантирует, что эта паяльная станция рассчитана на длительный срок службы. Фактически, это устройство внесено в список UL, чтобы гарантировать хорошее качество и безопасность после тестирования.
Помимо долговечных паяльных жал, я могу выбирать и заменять различные жала Weller ST, включая большие жала для более быстрой пайки.
При использовании этой паяльной станции я заметил, что для достижения рабочих температур требуется некоторое время. Впрочем, поскольку это всего лишь 40-ваттный паяльник, в этом нет ничего удивительного.
Pros
Качественный и легкий паяльник-карандаш
Эргономичная рукоятка из пеноматериала для удобной пайки
Регулятор температуры для большей точности
Сменный нагревательный элемент для длительного использования
Устройство, внесенное в список UL, протестировано на соответствие требованиям безопасности
Сменный долговечный наконечник из ассортимента запатентованных наконечников ST
Минусы
Низкая выходная мощность требует больше времени, чтобы припой достиг рабочей температуры
В целом, за исключением относительно более длительного времени нагрева, эта паяльная станция Weller хорошо рекомендуется многим любителям-любителям и любителям-любителям.
2.
Комплект паяльной станции X-Tronic 3020-XTS мощностью 75 Вт
Паяльная станция X-Tronic 3020-XTS является хорошим вариантом для тех, кто испытывает боли в спине во время пайки. Это может быть в случае, когда речь идет о проектах с небольшими печатными платами, которые требуют пристального внимания.
Уникальность этого продукта в том, что он имеет два зажима, которые позволяют расположить вашу работу по своему вкусу, удерживая вас в вертикальном положении.
Эта станция поставляется с рабочим ковриком для незакрепленных компонентов проекта и флюсом для защиты наконечника паяльника от мусора.
Кроме того, 40-дюймовый шнур для пайки имеет достаточную длину для большинства рабочих столов. Его прочный и гибкий кабель предотвращает спутывание и повреждение проводки устройства. Он также идеально подходит для удобного управления кабелем и его удержания в стороне.
Функция автоматического перехода в спящий режим сводит к минимуму риск возгорания и предотвращает повреждение инструмента, даже если вы забудете выключить устройство. Режим активируется по достижении 10-минутного времени бездействия.
Кроме того, покупатели, впервые покупающие этот набор, могут быть спокойны, пробуя этот набор, поскольку существует 30-дневная политика возврата денег. Также бренд дает 3 года гарантии на качество своей продукции.
Функция автоматического перехода в спящий режим иногда срабатывает во время перерывов между различными задачами пайки. В этом случае мне всегда нужно перезагрузить устройство, выключив его и снова включив. В основном это происходит во время длительных периодов простоя.
Pros
С двумя зажимами для позиционирования мелких деталей для пайки
Поставляется с рабочим ковриком для организации наконечников и компонентов
Включает очищающий флюс для ухода за жалом
40-дюймовый гибкий шнур для пайки подходит для столов большинства размеров
Десятиминутная функция автоматического отключения сна
Имеет 30-дневную политику возврата денег и 3-летнюю гарантию
Минусы
Иногда переключается в режим ожидания во время использования
В общем и целом, эта паяльная станция X Tronic хорошо зарекомендовала себя в обзорах паяльных станций. Идеально подходит для тех, кому нужна дополнительная рука в паяльных работах.
3. Цифровая паяльная станция Hakko FX888D-23BY 70 Вт
Когда я начал заниматься электроникой, я выбрал цифровую паяльную станцию Hakko FX888D. Его компактный дизайн идеально подходит для небольшой столешницы, которая у меня была тогда. Кроме того, отдельный держатель для паяльника позволяет разместить его в удобном для меня месте, а центральный блок — ближе к розеткам.
Преимущество этого устройства в том, что его керамический нагревательный элемент быстро нагревается и обеспечивает постоянную температуру. Эта функция помогла мне быстрее приступить к работе и быстрее закончить свои проекты.
Функция блокировки настройки температуры также помогает предотвратить непреднамеренные изменения. Пользователям не придется беспокоиться о каких-либо случайных толчках, которые испортят установленную температуру.
Что мне больше всего нравится в этой паяльной станции Hakko, так это память на пять предустановленных температур. Такая функция гарантирует, что мне не нужно вручную настраивать новую настройку температуры при замене припоя. Мои желаемые настройки температуры находятся всего в нескольких нажатиях.
Однако, поскольку я тогда только начинал, к кнопочному интерфейсу нужно было привыкнуть. После нескольких попыток это стало почти второй натурой. Кроме того, предустановленные параметры были бы отличным дополнением к этому продукту.
Pros
Компактный дизайн устройства помог мне увеличить рабочее пространство
Имеет отдельный держатель для утюга, который можно разместить в любом месте
Керамический нагревательный элемент обеспечивает быстрый нагрев и постоянную температуру
Блокировка настройки температуры для предотвращения случайных регулировок
Пять настраиваемых предустановок температуры для
Минусы
К расположению кнопок нужно привыкнуть
Это устройство представляет собой отличную паяльную станцию для любителей с небольшой рабочей поверхностью. Его конструкция обеспечивает более простое позиционирование отдельных модулей устройства.
4. Комплект цифрового паяльника Merece 65 Вт
Этот комплект паяльника Merece мощностью 65 Вт довольно прост в использовании; вот почему он может лучше всего подойти для начинающих, которым нужна паяльная станция, возвращающая к основам.
По правде говоря, мне нужно только воткнуть его в розетку, включить выключатель, установить нужную температуру и запереть. Он также имеет светодиодный дисплей температуры со сменными единицами измерения Цельсия и Фаренгейта, что позволяет точно устанавливать рабочую температуру.
Кроме того, этот прибор поставляется с пятью наконечниками для пайки, что позволяет мне выбрать именно то, что нужно для моей работы. Дополнительные наконечники включают заостренный наконечник для тонкой пайки и широкий наконечник для пайки соединений проводов.
Сертификаты FCC, CE и RoHS для данного устройства гарантируют его безопасность в использовании. Кроме того, антистатическая конструкция этого устройства защищает пользователей и рабочие проекты от потенциально опасных статических разрядов. Эта функция дает мне некоторое спокойствие, зная, что я могу положиться на высококачественный инструмент.
Одним из недостатков этого набора для пайки является жесткий шнур, из-за которого его трудно перемещать при смене положения пайки. По этой причине этот набор для пайки может не подойти тем, у кого много задач по пайке, поскольку работа со шнуром может увеличить усталость рук.
Профи
Прост в использовании и идеально подходит для начинающих
Светодиодный дисплей с опциями шкалы Фаренгейта и Цельсия
Поставляется с пятью дополнительными наконечниками для длительного использования
Сертификаты качества FCC, CE и RoHS
Защита от электростатических разрядов
Минусы
Шнур припоя довольно жесткий
В целом, эта паяльная станция рекомендуется как для профессионального использования, так и для новичков, особенно для тех, кто ищет несложную настройку. Он прост в использовании, особенно при навигации по настройкам температуры.
5. Цифровая паяльная станция Weller WE1010NA 70 Вт
Я предпочитаю паяльную станцию Weller WE1010NA для высокотемпературной пайки. Его максимальная температура составляет 900 градусов по Фаренгейту, что идеально подходит для бессвинцового припоя, обычно используемого в электронных устройствах.
Его мощность примерно на 40% выше, чем у стандартных изделий, что обеспечивает хорошую эффективность для занятых работников. Кроме того, его паяльник оснащен силиконовым кабелем, устойчивым к нагреву, что обеспечивает безопасное использование.
Качественный легкий дизайн в виде карандаша в сочетании с эргономичной ручкой дает мне уверенность и комфорт при выполнении целого ряда проектов. С другой стороны, я использую его функции защиты паролем, чтобы сохранить настройки температуры, которые я обычно использую.
Мне также нравится интуитивно понятная компоновка этой паяльной станции и элементы управления температурой, включая доступный переключатель включения и выключения на передней панели. Я могу быстро включать и выключать инструмент по мере необходимости, в отличие от других продуктов с переключателями на задней панели.
Эта паяльная станция требует только голых рук при замене жал, в отличие от других, для которых нужны винты или любой паяльный инструмент. Это также означает, что я могу быстро менять наконечники даже вне мастерской, пока устройство остыло.
Однако цена Weller WE1010NA выше, чем у других профессиональных паяльных станций с аналогичными характеристиками. Но с функциями, которые вы получаете по цене, это очень достойный вариант.
Pros
Нагрев до 900 градусов по Фаренгейту, идеален для использования с бессвинцовым припоем
Повышение мощности на 40 % для повышения эффективности
Паяльник оснащен силиконовым кабелем, устойчивым к нагреву для безопасного использования
Прочная и легкая конструкция карандашного типа с эргономичной ручкой
Функции защиты паролем для сохранения предустановок температуры
Интуитивно понятное расположение элементов управления и навигация, быстрая замена наконечника без инструментов
Минусы
Цена этого продукта выше
Рекомендую эту паяльную станцию тем, кто занимается высокотемпературной пайкой. Это еще один первоклассный продукт Weller.
6. Цифровая паяльная станция YIHUA 939D+ 75 Вт
Эта паяльная станция YIHUA 939D+ является наиболее подходящей для тех, кто занимается промышленной пайкой. Это сверхмощная паяльная станция, которая может непрерывно работать более 10 часов. Это мой выбор для полной загрузки проектов.
Конструкция этого предмета надежна. Он имеет встроенный трансформатор, который контролирует любые электрические скачки и защищает устройство. Кроме того, он может противостоять нагреву благодаря металлической конструкции для длительного использования.
Кроме того, он имеет интеллектуальный контроль температуры и поддержку калибровки, что помогает паяльнику поддерживать стабильную рабочую температуру.
Еще одним преимуществом этого устройства является экономичная конструкция, выгодно отличающая его от других паяльных станций. Паяльник легко заменяется и не требует покупки целых паяльных станций при случайном повреждении компонента паяльника.
Я также признателен за то, что YIHUA включает 12-месячную гарантию производителя и круглосуточную профессиональную поддержку клиентов. Это говорит о качестве продукции и о стремлении бренда к удовлетворению потребностей клиентов, особенно когда мне нужна помощь с запасными частями или аксессуарами для этой паяльной станции.
Что мне не нравится в этом продукте, так это держатель. Он болтается, когда я устанавливаю паяльник, и мне кажется, что он может опрокинуться в любой момент. Держатель катушки, подобный другим паяльным станциям из моего списка лучших паяльных станций, был бы лучшим вариантом.
Pros
Мощная паяльная станция для регулярного и непрерывного использования
Поставляется со встроенной электрической защитой
Имеет металлическую конструкцию, устойчивую к нагреву
Поддержка интеллектуального контроля температуры и калибровки
Экономичные, легко заменяемые компоненты
12-месячная гарантия и круглосуточная поддержка клиентов
Минусы
Держатель болтается, что делает устройство несколько неустойчивым
Эта паяльная станция YIHUA является хорошим вариантом для промышленного использования в тяжелых условиях. Устройство может безопасно выдерживать более длительные периоды работы в условиях высокой температуры. Производители подкрепляют это очень приличными условиями гарантии.
7. Паяльная станция Aoyue 469 Variable Power 60 Вт
Эта Aoyue 469 — одна из самых доступных в моем списке лучших паяльных станций. Несмотря на более низкую цену, этот продукт не лишен технических характеристик. Он имеет диапазон температур от 392 до 897 градусов по Фаренгейту, как и в моделях с более высокой ценой.
Имеет заметный мигающий световой индикатор включения. Кроме того, это устройство имеет портативную и легкую конструкцию, благодаря чему эту паяльную станцию легко брать с собой на работу. Он идеально подходит для многих домашних звонков, о которых меня просили.
Еще одним плюсом этого устройства является широкий выбор насадок из серии Aoyue T. Имея 50 доступных на рынке насадок, у них есть вариант практически для каждой возможной функции. По моему мнению, методы пайки всегда начинаются с правильного наконечника для работы.
Единственное, что меня беспокоит в этом продукте, это то, что он не имеет цифрового дисплея, а имеет только индексированную шкалу температуры с номерами 1-8. Я не знаю, какая точная температура установлена на устройстве в данный момент, но это проблема только в том случае, если мы полностью и точно регулируем температуру.
Pros
Качественный продукт по доступной цене
Диапазон температур: 392–897 градусов по Фаренгейту, идеально подходит для работы со схемой
Включение сигнализируется яркой мигающей лампочкой
Портативная и легкая конструкция для удобной работы в режиме “упакуйте и идите”
Выбор из 50 паяльных наконечников для превосходной адаптации
Минусы
Без цифрового дисплея и прямого измерения температуры
Для тех, кто ищет недорогую паяльную станцию, это хороший выбор. У него те же характеристики, что и у паяльных станций более высокого уровня, но по доступной цене. Единственным недостатком будет отсутствие индикации температуры инструментов.
8. Паяльная станция Vastar 60 Вт
Очень хорошо иметь паяльную станцию, готовую к работе одним щелчком переключателя, как это происходит с паяльной станцией Vastar.
Это устройство имеет быструю регулировку диапазона температур для достижения оптимальной рабочей температуры примерно за 15 секунд. Кроме того, он поставляется в готовом к использованию комплекте, который включает нестатический пинцет и паяльную проволоку.
Система рассеивания тепла феноменально хорошо предотвращает перегрев и поддерживает постоянную рабочую температуру. В то же время защитный экран на обоих концах шнура для пайки предотвращает износ кабеля, сохраняя при этом удобство в обращении.
Кроме того, сварная труба из нержавеющей стали 304 гарантирует, что продукт будет устойчив к коррозии и имеет высокую термостойкость. Кроме того, труба устойчива к повреждениям от различных химических веществ, с которыми вы можете столкнуться.
Однако я не думаю, что съемная подставка для паяльника была лучшим выбором для этой паяльной станции. Несколько раз крепление выпадало из точки крепления при регулярном использовании. Если это и ваш паяльник упадут на вашу работу, потенциально это может иметь катастрофические последствия.
Pros
Быстрое 15-секундное время ожидания для установки рабочей температуры
Поставляется в комплекте с антистатическим пинцетом и паяльной проволокой
Отвод тепла обеспечивает безопасное и комфортное использование в течение длительного времени
Защитный экран шнура на обоих концах шнура припоя предотвращает износ кабеля
Сварочная труба из нержавеющей стали 304 для тяжелых условий эксплуатации
Минусы
Съемная подставка для паяльника легко снимается
Среди паяльников в списке Vastar является одним из немногих, время запуска которых меньше. Однако нам нужно будет принять некоторые дополнительные меры предосторожности, учитывая съемный держатель этой паяльной станции.
9. Паяльная станция TOAUTO 80 Вт
В поисках мощных паяльников мне представилась возможность опробовать паяльную станцию TOAUTO. Этот модернизированный блок мощностью 80 Вт достигает оптимального температурного диапазона всего за шесть секунд.
Как и другие паяльные станции, это устройство имеет функцию преобразования Цельсия в Фаренгейта. Однако TOAUTO имеет дополнительную функцию блокировки, предотвращающую случайное изменение заданной температуры.
С другой стороны, ПИД-регулятор диапазона температуры помогает устройству поддерживать стабильный нагрев во время пайки. Его светодиодный дисплей немного упрощает маневрирование для начинающих пользователей.
Кроме того, режимы ожидания и автоматического перехода в спящий режим обеспечивают дополнительный уровень безопасности и экономии энергии. Эти режимы автоматически активируются при длительном бездействии, эффективно снижая температуру устройства или временно отключая его.
Присоска для припоя, входящая в комплект поставки, является долгожданным дополнением для демонтажных работ. Он очищает печатную плату и эффективно удаляет лишний припой из моих задач по доработке.
Хотя это полноценная паяльная станция, паяльная проволока оставляла желать лучшего. Припой с трудом расплавлялся даже при максимальной полезной настройке утюга. Вместо этого пользователям может потребоваться купить паяльную проволоку другой марки.
Pros
80-ваттный быстрый нагрев с шестисекундным запуском
Функция преобразования градусов Цельсия в Фаренгейты и функция блокировки температуры
Технология ПИД-регулирования температуры для стабильной рабочей температуры
Оснащен светодиодным дисплеем для легкой регулировки
Встроенные функции безопасности и режимы энергосбережения
Поставляется с присоской для быстрого и аккуратного удаления припоя
Минусы
Паяльная проволока в упаковке не самая лучшая
Паяльная станция TOAUTO мощностью 80 Вт — хороший выбор для мощного агрегата. Подготовка к использованию занимает всего несколько секунд. Тем не менее, я предлагаю иметь под рукой качественную паяльную проволоку для лучших результатов.
10. Паяльная паяльная станция YIHUA 862BD+ мощностью 75 Вт
Для моих работ по замене электрических плат и чипов паяльная паяльная станция YIHUA 862BD+ была подходящим инструментом. Это паяльная станция 2-в-1, которая позволяет мне переделывать и паять с помощью одного набора инструментов.
Прилагаемый термофен работает значительно тише, чем то, что я нахожу в своем местном оборудовании. Он отлично подходит для доработок, нанесения термоусадочных трубок и удаления пыли с печатных плат. Комбинированный пакет эффективно упрощает мой рабочий процесс и настройку инструментов.
Специализированные цифровые дисплеи и схемы управления как для пайки, так и для термофенов были отличным штрихом. Это идеально подходит для экономии электроэнергии, так как я не всегда использую оба устройства одновременно. Кроме того, нагнетатель горячего воздуха имеет цифровое управление модуляцией, которое позволяет мне точно настраивать поток воздуха по своему усмотрению.
Кроме того, YIHUA 862BD+ имеет автоматический режим горячего воздуха, который обеспечивает более быстрый запуск после коротких перерывов и простоев.
Секция пайки, на мой взгляд, превосходная штука. Тепловая пушка также имеет хороший контроль диапазона температур, но потребуется время, чтобы установить желаемую настройку, если только мы не работаем в автоматическом режиме. Я проделал много приличной работы, просто придерживаясь автоматической настройки.
Pros
Комбинация паяльника и термофена 2-в-1
Заметно тихий фен
Специальные дисплеи и переключатели для горячего воздуха и паяльной станции
Регулятор цифровой модуляции, обеспечивающий точную настройку давления воздуха
С ручным и автоматическим режимами горячего воздуха, идеально подходит для ремонта
Минусы
Термофену требуется время для нагрева в ручном режиме
Эта двойная рабочая станция — хороший выбор для тех, кто ищет и тепловую пушку, и паяльник. Хотя тепловая пушка медленно нагревается в ручном режиме, у нее есть автоматический режим, который может сократить время нагрева между задачами.
11. TXINLEI 8586 60-ваттная паяльная и термовоздушная паяльная станция
TXINLEI 8586 — еще один комплект паяльника и термофена в моем списке. Он имеет профессиональную паяльную станцию с двойным цифровым дисплеем для контроля диапазона температур. Это удобно для сравнения настроек с фактическими рабочими уровнями.
Станция также оснащена мощной тепловой пушкой мощностью 700 Вт, идеально подходящей для быстрых ремонтных работ и т.п.
Устройство заключено в прочный металлический корпус, который легко выдерживает высокие температуры промышленной пайки. В то же время нескользящие резиновые накладки на ножках предотвращают статические разряды и надежно удерживают устройство на рабочем столе.
Преимущество этой комбинированной паяльной станции в том, что она поставляется с полным набором принадлежностей для ремонта и пайки. Он поставляется с 12 различными наконечниками для пайки, тремя наконечниками для теплового пистолета, проволокой для припоя, набором пинцетов, насосом для удаления припоя, очистителем для латунных наконечников, чистящей губкой и съемником для интегральных схем. Могу сказать, что в этом пакете есть все, что мне нужно.
Единственное, что мне не нравится в упаковке, так это сложное руководство пользователя. К счастью, быстрый поиск в Интернете поможет получить более полное представление о безопасной эксплуатации этой паяльной станции.
Pros
Тепловая пушка мощностью 700 Вт для ремонтных работ
Двойной контроль температуры паяльника с помощью аналоговых настроек и цифрового дисплея
Прочный металлический корпус для долговечности
Нескользящие антистатические резиновые накладки на ножки
Поставляется с полным набором принадлежностей для ремонта и пайки
Минусы
Руководство пользователя не самое полезное
Я настоятельно рекомендую этот продукт тем, кто ищет две рабочие станции. Его высококачественный паяльник, мощная тепловая пушка и другие полезные аксессуары, такие как оловоотсос, облегчают мои задачи.
На что обратить внимание при покупке паяльных станций
Использование паяльной станции существенно отличается от обычного паяльника. Одним из существенных преимуществ является постоянный контроль температуры. Вы можете использовать его для точной установки рабочих температур, чтобы предотвратить повреждение электрических компонентов, с которыми вы работаете.
Чтобы помочь вам найти лучшее устройство для вашей работы, вот характеристики паяльника, которые следует учитывать при поиске паяльной станции по цене и функциям.
Номинальная мощность
Для номинальной мощности всегда лучше использовать более высокую мощность. Настоятельно рекомендуется более высокая номинальная мощность из-за стабильности температурного диапазона и лучшей производительности. Тем не менее, будьте осторожны, чтобы иметь слишком мощный юнит. Для любых паяльных работ лучше всего подходит мощность от 60 до 100 Вт.
Характеристики качества и безопасности
Все мы хотим иметь на своих рабочих местах качественные и безопасные инструменты. Я всегда ищу сертификат электрического стандарта, чтобы знать, что паяльные станции прошли тщательный контроль качества. Кроме того, такие функции, как антистатическая защита, автоматический переход в спящий режим и режим ожидания, дают мне дополнительное спокойствие.
Также лучше всего приобрести устройство со встроенным трансформатором, например YIHUA 939D+, и паяльную станцию Tilswall. Он автоматически предотвращает повреждение от скачков напряжения. Кроме того, я уверен, что в Интернете есть много других обзоров паяльных станций. Это помогает сравнивать продукты на нескольких сайтах, чтобы лучше понять, какая станция вам подходит.
Функции контроля температуры
Функция контроля диапазона температур необходима, особенно для более сложных проектов пайки. Хорошо иметь постоянный нагрев паяльника для более аккуратной и быстрой работы. Эта функция присутствует в большинстве паяльных станций для поверхностного монтажа и других паяльных установок. Эта функция отличает опыт.
Наличие жала
Некоторые паяльники имеют ограниченный набор доступных жал, поэтому их трудно найти в ближайшем магазине. При этом в некоторых агрегатах можно найти более 50 различных сменных наконечников, которые можно использовать в различных видах паяльных работ.
Кроме того, для замены некоторых наконечников требуются винты или специальные инструменты, а в других случаях при замене наконечников можно использовать руки. Только будьте осторожны, не прикасайтесь к горячему паяльнику, чтобы не пораниться.
Индикатор температуры
Я настоятельно рекомендую выбирать цифровые паяльные станции. У них есть ЖК-дисплеи, которые позволяют вам контролировать температуру вашего наконечника. Очень важно точно контролировать этот параметр, учитывая различные типы припоя и их специфические температурные требования.
Двойной блок
Покупка двойного блока лучше всего подходит для профессионалов, которым нужны тепловые пушки и паяльники. В настоящее время вы можете найти паяльную станцию с пакетами тепловых пушек. Иметь паяльную станцию 2 в 1 дешевле, чем покупать каждый инструмент по отдельности.
Принадлежности в комплекте
Хорошая паяльная станция может также поставляться в комплекте с набором аксессуаров, таких как наконечник долото, демонтажный насос и припой. Эти надстройки позволяют настроить систему сразу после распаковки и сэкономить деньги на покупке аксессуаров.
Цена
Когда я начинал свое хобби, да и сейчас, я всегда смотрел на цены при покупке любого рабочего снаряжения. Тем не менее, дело не только в том, что дешево или дорого. Есть много предложений, которые предлагают характеристики высшего уровня за небольшую часть стоимости. Найдите тот, который соответствует вашему бюджету, но при этом предлагает хорошую функциональность.
Взаимозаменяемы ли паяльники между станциями
Паяльники не взаимозаменяемы между станциями, если они не имеют одинаковую конструкцию торцевой заглушки. Взаимозаменяемые жала обычно возможны только для одной марки и серии, но не для жал разных марок.
Что такое защита от электростатического разряда? Необходима ли конструкция с защитой от электростатического разряда
Электростатический разряд или электростатический разряд — это электрическое событие, которое может повредить его внутренние компоненты. Безопасность электростатического разряда начинается с использования материалов и включения конструктивных особенностей, сводящих к минимуму риск электростатического разряда.
На паяльных станциях должен присутствовать знак защиты от электростатического разряда. Эта безопасность особенно важна при работе с компонентами печатных плат. Он защищает чувствительные функциональные чипы и предотвращает накопление электростатического заряда.
Как построить паяльную станцию
Вы можете сэкономить немного денег на создании паяльных станций с регулируемой температурой, чем на покупке нового паяльника. Тем не менее, это не так просто, особенно если вам нужна производительность, аналогичная оригинальным фирменным паяльным станциям.
Однако предположим, что вы предпочитаете собирать свою паяльную станцию. В этом случае вы можете найти в Интернете руководства по изготовлению паяльной станции своими руками. Вам нужно будет приобрести регулируемую плату контроля температуры и запрограммировать ее с помощью компьютерных инструментов. Существует множество онлайн-ресурсов по созданию правильной паяльной станции для ваших нужд.
Материал жала
При покупке жала паяльника вы можете заметить медное жало с железным покрытием. Медный сердечник с железным покрытием является типичным компонентом наконечников хорошего качества. Медь является хорошим проводником тепла, поэтому в основном используется в качестве сердечника.
В то же время железо защищает медную жилу от физических и химических повреждений. Он предотвращает прилипание припоя к наконечникам.
Самая универсальная форма паяльного жала
Также важно использовать правильную форму наконечника для каждого процесса пайки. Наконечник долото является наиболее популярным среди всех форм жала с точки зрения универсальности жал для паяльника. Этот наконечник можно использовать для большинства задач пайки, от небольших печатных плат до пайки соединений.
Какой нагревательный элемент используется
Хорошо знать немного о нагревательном элементе вашей паяльной станции. Ведь от этого напрямую зависит качество вашей пайки. Нихромовая проволока уже давно является стандартом для большинства паяльников из-за ее долговечности и постоянных свойств заживления.
Однако в настоящее время все больше и больше устройств конструируются с керамическими элементами. Они имеют тенденцию нагреваться и остывать быстрее, чем нихром.

Вывод
Несмотря на то, что покупать фирменные паяльники выгодно, можно найти хорошую паяльную станцию в разных ценовых категориях. Лучшая паяльная станция та, которая соответствует вашим потребностям и предпочтениям.
Кроме того, при выборе паяльной станции также важно учитывать неоспоримые характеристики безопасности и производительности, подобные перечисленным выше.
Эдвин Джонс
Меня зовут Эдвин Джонс, я отвечаю за разработку контента для Galvinpower. Я стремлюсь использовать свой опыт в маркетинге для создания надежной и необходимой информации, чтобы помочь нашим читателям. Было весело работать с Эндрю и применять его невероятные знания к нашему контенту.
Недорогие инструменты для пайки поверхностного монтажа
Введение: Нетрудно потратить тысячи долларов на оборудование для пайки поверхностного монтажа. Хороший микроскоп и аппарат горячего воздуха с насадками для разных пакетов чипов сами по себе обойдутся в кругленькую сумму. К счастью, можно припаять практически любой компонент поверхностного монтажа, не тратя целое состояние. На этой странице представлены наши любимые недорогие инструменты и расходные материалы, начиная с предметов первой необходимости и заканчивая предметами роскоши.
Bare Essentials:
флюс: ключ к поверхностной пайке. Флюс удаляет с металла оксиды, препятствующие связыванию припоя с ним, а также помогает распределять тепло. При обычной пайке порошковой проволокой весь необходимый флюс содержится в припое. Когда проволока касается горячего соединения, флюс вытекает, очищает соединение и предотвращает дальнейшее окисление. Однако при поверхностной пайке (приготовьтесь) часто припой плавится на утюге, а затем переносится на соединение. За это время флюс быстро выкипает и приходит в негодность, поэтому на соединение нужен дополнительный флюс. Если перенос припоя таким способом кажется сомнительным, следует иметь в виду, что общепринятый в промышленности процесс, называемый пайка волной припоя аналогична. Платы с флюсом медленно проходят над гигантской волной расплавленного припоя, который впитывается в соединения. Флюс бывает самых разных типов и аппликаторов. В нашем руководстве по сквозной пайке рассматриваются различные типы, их классификация в отрасли и необходимость очистки остатков. Подводя итог, мы рекомендуем использовать флюс на основе канифоли RMA (Rosin Mildly Activated) от Kester® (или любого другого, который действительно публикует спецификации по коррозионной активности остатков). Мы не считайте, что очистка остатков необходима для этого типа флюса для некритичных применений, но не стесняйтесь очищать в любом случае – только обязательно делайте это вскоре после пайки, потому что остатки быстро затвердевают. Флюсы «без очистки» имеют очень низкий уровень активации и поэтому менее эффективны, чем активированные флюсы, но прекрасно работают на чистых деталях. Используйте неочищенный флюс, если вы создаете схемы для НАСА или страдаете паранойей по другим причинам (и чтобы утолить эту паранойю, обратите внимание, что многие в промышленности чистят нечистые флюсы). При использовании водорастворимого флюса остатки вызывают коррозию и должны быть удалены теплой водой.

На приведенном выше рисунке показано несколько способов нанесения флюса: флаконы с иглами или кистями, ручка для флюса и флюс-паста в шприце. Легче хранить флюс только там, где это необходимо, с помощью флюсового карандаша, чем с помощью бутылочек с иглами или кистями. Однако, если вам нужно добавить больше флюса поверх штифтов с мелким шагом, лучше использовать бутылки, так как перо может погнуть штифты. Липкость пастообразного флюса помогает удерживать компоненты на месте.
Смень. шорты между булавками. Одним из популярных методов является заливка выводов припоем, а затем впитывание излишков, но это сопряжено с риском — для получения дополнительной информации ознакомьтесь с нашим боковым руководством по поверхностному монтажу QFP. Подставка для паяльника
припой: Диаметр 0,015″ или 0,02″, припой с флюсовой сердцевиной — это размеры, которые мы предпочитаем. Мы включаем 63/37 (63% олова, 37% свинца) в наш стартовый набор, но 60/40 тоже работает. Некоторое время назад промышленность по производству печатных плат перешла на 63/37 с 60/40, потому что это было в некоторой степени более эффективно для массовой пайки микросхем поверхностного монтажа. Подробную информацию о различиях между припоями см. в разделе о припое из нашего руководства по пайке через отверстия. Короче говоря, 63/37 является эвтектическим, что означает, что он замерзает при одной температуре (как вода), тогда как 60/40 проходит через «пластичное» состояние, когда его части замерзают, а другие остаются жидкими. Это означает, что 63/37 замерзает немного быстрее, немного лучше течет и с меньшей вероятностью образует нарушенный шов. Помимо теории, мы не можем сказать большую разницу с ручной пайкой. Пища для размышлений: вода замерзает при одной температуре, но стакан воды снаружи замерзает внутрь — не все мгновенно.
Основное решение, связанное с порошковым припоем, заключается в том, какой флюс использовать, и наши приведенные выше рекомендации применимы и здесь: используйте тип RMA или RA и «без очистки», если вы разрабатываете кардиостимуляторы. И обязательно очистить от остатков водорастворимого порошкового припоя.
Некоторые рекомендуют для SMD пайки серебросодержащий (содержащий) припой. Доступен припой, содержащий 2% серебра, но изначально его добавляли, чтобы припой не растворял серебро в компонентах с серебряным покрытием. Хотя серебросодержащий припой может быть немного прочнее и иметь более высокую проводимость, эти различия крайне малы и, скорее всего, несущественны.
увеличение: При хорошем освещении можно обойтись без увеличения для больших шагов (например, > 0,8 мм). Обычное увеличительное стекло с подсветкой на стреле всегда полезно, но оно дает только 2-3-кратное увеличение. 10X или более полезно при проверке компонентов с меньшим шагом на наличие достаточного количества припоя и коротких замыканий между контактами. Лупа — самый дешевый способ, но ее можно использовать только для осмотра после завершения пайки. Стереомикроскоп с зумом можно рассматривать во время процесса пайки, но они стоят более 400 долларов в подержанном виде и намного больше для новых оптических прицелов. Наши рекомендации по прицелу: получить 30-кратное увеличение, стереозум и максимально возможное «рабочее расстояние». Рабочее расстояние — это расстояние между линзами и изделием — чем больше места для инструментов и рук, тем лучше. Руки помощи
паяльник и жало: Во многом это зависит от личных предпочтений, но мы рекомендуем приобрести паяльную станцию с регулируемой температурой мощностью не менее 50 Вт и жало в форме долота или отвертки 1/32″.
утюг / станция :
наша рекомендуемая паяльная станция: Weller WES51 (50 Вт, с контролем температуры) или 4 поз. Винтовая клемма
Небольшие соединения на компонентах для поверхностного монтажа не будут потреблять столько энергии, поэтому 15 Вт мощности будут работать, но если вам когда-либо придется припаивать к большой пластине заземления, большому разъему или большому проводу, вы желаю, чтобы у тебя была власть. Большинство ручных утюгов не регулируются по температуре, а это означает, что они постоянно сбрасывают свою номинальную мощность в виде тепла независимо от температуры наконечника. Станция с регулируемой температурой регулирует подачу тепла для поддержания постоянной температуры. Это полезно, потому что утюг будет давить сильнее, если вы паяете много соединений или крупных компонентов, в то время как нерегулируемый утюг остывает и нагревает соединения дольше. Рекомендуемая стандартная температура составляет 600-700 градусов по Фаренгейту для оловянно-свинцового припоя и 700-800 градусов по Фаренгейту для бессвинцового припоя. Наше видео для поверхностного монтажа было снято при температуре от 610 до 640 градусов по Фаренгейту.0004
Что касается температуры жала, вот видео на YouTube, показывающее температуру жала различных утюгов RadioShack® во время пайки.
наконечник : Мы используем долотообразный наконечник 1/32″ даже для компонентов с шагом 0,5 мм. Наконечники меньшего размера не будут работать с методами, показанными в нашем видео SMD пайка 101, потому что припой трудно удерживать на самом конце жала. В наиболее популярном методе пайки поверхностного монтажа, называемом «пайка перетаскиванием», используется наконечник еще большего размера, удерживающий каплю припоя, которую затем можно перетаскивать по контактам. Некоторые названия наконечников для пайки волочением включают наконечники «копыто», «мини-волна» и «скос». Используем сторону наконечника стамески, как показано на видео. Комплект перемычек (350 шт.)
Существует также множество других форм наконечников, используемых для распайки SMD, но мы не рекомендуем покупать разные наконечники для каждого чипа — просто используйте ChipQuik®, горячий воздух или сковороду.

Короткое видео, демонстрирующее отпайку SOIC с помощью специальной насадки для отпайки.
ChipQuik®: По сути, это низкоплавкий припой, который при нагревании остается расплавленным достаточно долго, чтобы все штифты могли быть освобождены одновременно.
, содержащий сплав, пастообразный флюс в шприце и спиртовые салфетки для очистки. Нажмите на ссылку, чтобы просмотреть 40-секундное демонстрационное видео.
Горячий воздух: необходим для пайки/отпайки бесвыводных корпусов
Некоторые микросхемы, такие как QFN (Quad Flat No-Lead), имеют разъемы на нижней части микросхемы, которые нельзя припаять обычным утюгом. Если не считать платы SchmartBoard® или сверления отверстия в печатной плате, для нагрева соединений требуется горячий воздух (подойдет и сковорода или тостер — см. ниже).
Перевернутая упаковка QFN (Quad Flat No-Lead) с нижними соединениями по периметру и радиатором посередине.
Станция горячего воздуха от Madell и инструмент для тиснения. Мы также рекомендуем FM-радио Arduino Shield
. Можно приобрести широкий ассортимент насадок, которые подходят практически к любому стилю упаковки, но нам повезло, что мы использовали только круглую насадку 3/16″ для всех чипов, кроме самых больших. На рисунке показана относительно недорогая станция горячего воздуха, в которой есть как регулятор температуры, так и регулятор расхода. На нем также изображено нечто, называемое инструментом для тиснения, которое обычно используется для создания декоративных рельефных рисунков чернил на приглашениях и других проектах декоративно-прикладного искусства. Удобно, что температура воздуха достаточно высока (низкие 600 F) для пайки поверхностным монтажом. Станция горячего воздуха поднимается примерно до 900 градусов по Фаренгейту (выше 800 градусов по Фаренгейту опасно), но для стандартного припоя на основе свинца (для бессвинцового припоя требуется немного более высокая температура) инструмент для тиснения выполняет свою работу, и вы не можете превзойти цену: 25 долларов. Обратите внимание, что стандартные тепловые пушки из хозяйственных магазинов имеют слишком большие сопла; обычно они тоже слишком горячие.
Различные насадки для горячего воздуха
Предварительный нагреватель / нагревательная плита: Для плат с более крупными компонентами или заземленными местами большая часть тепла, подаваемого горячим воздухом, отводится от целевого компонента в окружающую плату. Это означает, что для нагрева целевой детали до температуры оплавления требуется больше времени и тепла, а это всегда увеличивает риск повреждения. Кроме того, большинство компонентов и паяльных паст имеют ограничения на скорость нагревания. Если одна область чипа или платы нагревается намного быстрее, чем другая, тепловое расширение может деформировать платы или разрушить чипы. Используйте предварительный нагреватель или нагревательную пластину. Подняв общую температуру платы до 212-250 градусов по Фаренгейту, потребуется меньше тепла от высокотемпературного инструмента с горячим воздухом, и тепловой удар будет намного менее серьезным. Madell и Zephyr продают довольно недорогие предварительные нагреватели, но Mr. Coffee® за 7 долларов хорошо подходит для небольших односторонних плат. Вам понадобится держатель печатной платы, если вы используете один из подогревателей горячего воздуха.
Можно ли обойтись без него? Возможно, но имейте в виду, что термическое повреждение может сократить срок службы вашей платы, а не просто убить ее немедленно. Предварительный нагрев еще более важен для BGA, так как их тепловые профили гораздо более критичны.
Держатель печатной платы, предварительный нагреватель и нагреватель Mr. Coffee
Другой способ использования безвыводных микросхем (или если вы хотите запустить небольшое количество плат) — использовать паяльную пасту и тостер или сковороду. .
Небольшие тостеры можно использовать для оплавления паяльной пасты
Несколько различных марок паяльной пасты
паяльная паста: Состоит из крошечных шариков припоя, плавающих в гелеобразном флюсе. После того, как паста нанесена на контактные площадки, чипы помещаются сверху, а плата «оплавляется» (паста плавится) в тостере или горячим воздухом. Пасту можно наносить с помощью показанных шприцев или с помощью скребка и трафарета. Для трафаретов попробуйте StencilsUnlimited.com. Пасту в шприцах можно приобрести у ChipQuik, Zephyrtronics, SMTSolderPaste.com и многих других. Обратите внимание, что паста в шприцах обычно содержит немного меньше металла, чтобы облегчить ее протекание через маленькие иглы. Возьмите пасту в банке, если вы используете трафарет. Основной выбор сделать между пастой без очистки или водорастворимой пастой. Мы рекомендуем не чистить, если только у вас нет оснований полагать, что ваши компоненты плохо поддаются пайке, т. е. старые и, возможно, подверглись коррозии. Остатки водорастворимой пасты вызывают коррозию, поэтому обязательно смывайте их теплой водой. Имейте в виду, что некоторые дистрибьюторы требуют доставки в течение 2 дней или быстрее, поскольку срок службы пасты вне холодильника сокращается. Если у вас есть шприц, вам, скорее всего, придется купить и иглу, и поршень. Игла № 22 — хорошая отправная точка, и вы всегда можете нанести более толстый шарик пасты, просто выдавливая больше.
Паяльная паста под 30-кратным увеличением
Некоторые второстепенные предметы, которые желательно иметь:
4-40 Метчик с крупной резьбой и сверло № 43 : Если вы хотите удалить остатки флюса, используйте кислотную щетку со спиртом ИПС. Обязательно протрите остатки безворсовой салфеткой (например, салфетками Kim), а не просто перемещайте их по доске.
Инструмент для снятия заусенцев Нажав на верхнюю часть, небольшое количество спирта нагнетается в чашу, а остаток не испаряется.
Губка с отверстием: Цельная полоса посередине дает вам край, чтобы протереть наконечник утюга, а также место, куда может попасть использованный припой, чтобы вы не пытались очистить жало от старого мусора.
карандаш для индикации температуры: Отметки на нем постоянно меняют цвет при достижении определенной температуры и полезны, если вы используете тостер без каких-либо термопар для наблюдения за температурой. Однако нам повезло просто наблюдать, как припой плавится. В любом случае, разные части платы достигнут температуры плавления в разное время из-за заземления и больших компонентов, которые поглощают тепло.
Зажим PanaVise Junior : В качестве альтернативы губке содержит мягкие металлические завитки, покрытые флюсом, которые очищают кончик, не подвергая его тепловому удару. Это может помочь продлить срок службы наконечника.
10-24 Метчик для грубой резьбы : Меньшая версия популярного PanaVise имеет слоты для крепления печатных плат и намного более устойчива, чем «руки помощи».
Сенсорные датчики Softpot : Эта компания производит целую линейку макетных плат для компонентов поверхностного монтажа, включая резисторы и QFP с малым шагом, QFN и BGA. Это умный продукт, в котором для выравнивания чипа используются небольшие желоба, предварительно заполненные припоем. Чтобы припаять, вы просто подталкиваете припой к каждому контакту маленьким железным наконечником.
Исправление ошибок: Ручка с токопроводящими чернилами позволяет просто рисовать на доске. Другой вариант — использовать тонкую проволоку (например, проволочную обмотку калибра 30) для перемычки над ошибками или приподнятыми контактными площадками. Их называют «зелеными проводами», потому что изначально производители использовали провода зеленого цвета, чтобы они гармонировали с зеленой печатной платой.
Съемная макетная плата Двойной источник питания : (не показан) Олово/очиститель наконечника (которое вы все еще можете получить в RadioShack®!) содержит более агрессивный флюс, который может помочь удалить стойкие остатки с наконечника. Вы также можете приобрести полировочную полоску, чтобы освежить грязный наконечник. Однако слегка отполируйте — как только защитное внешнее покрытие будет проколото, припой быстро растворит медь внутри.
Другие справочные материалы и руководства:
Пайка через отверстия
Руководство по пайке поверхностным монтажом Содержание
Ручное подключение микросхем без выводов
Печатная плата в качестве радиатора + расчет ширины дорожки для заданного тока
8 90 Припой Соединения с помощью паяльника
Печатные платы со временем изнашиваются. Будь то заводской дефект или физический износ, иногда паяное соединение выходит из строя и блокирует работу узла.
Однако надежда еще есть. Если у вас есть паяльник и пара других подручных материалов, вы можете спасти плату из места назначения на свалке.
Чтобы помочь вам добиться успеха, мы расскажем о пяти легко устранимых проблемах с паяными соединениями, как их найти, какие расходные материалы вам потребуются и что делать, чтобы выполнить работу качественно и модно.
Мы также рассмотрим 5 ситуаций пайки, которых следует избегать. Их должен ремонтировать только тот, у кого есть соответствующие инструменты и опыт работы с печатными платами.
Плохой припоя, которые можно исправить с помощью паяльного железа:
1. Недостаточный паяльный суставо , он классифицируется как «недостаточный». Печатная плата может функционировать должным образом на раннем этапе, но хрупкий характер этого дефекта может привести к прерывистому или постоянному отказу в любой момент.
Как определить:
В компонентах со сквозными отверстиями эти соединения обычно либо полностью лишены припоя, либо заполнены им лишь частично. На компонентах для поверхностного монтажа любой присутствующий припой может выглядеть как нить, которая тоньше, чем провод, который он соединяет, или может быть видна металлическая площадка под припоем.
Что вам потребуется:
Паяльник
Проволока для припоя
Чистящее средство (рекомендуется)
Способ устранения:
=Недостаточное паяное соединение можно исправить, добавив небольшое количество припоя с помощью паяльника. Продолжайте до тех пор, пока зазор между выводом компонента и точкой соединения печатной платы не будет должным образом заполнен. припоя для образования максимально прочного соединения.)
Проволока для припоя пропитана флюсом, который либо растворяется в воде, либо «не требует очистки». Водорастворимый остаток следует сразу же удалить водой и щеткой. Неочищенный остаток можно безопасно оставить или, при желании, удалить спиртом или специальными чистящими средствами для печатных плат.

2. Соединение холодной пайкой
Что это такое:
Соединение холодной пайки — это плохое соединение, которое по различным возможным причинам не соединяется должным образом при охлаждении. Этот недостаток часто приводит к прерывистым неисправностям в сборке.
Как найти:
Соединения холодной пайки часто сложно найти. Общим визуальным признаком сквозных соединений является припой, который «оседает» вокруг вывода компонента, не имея заметного прочного соединения. Припой может также иметь необычную форму, такую как перекосы или образования «сосульки».
В соединениях для поверхностного монтажа соединения холодной пайки могут быть еще менее заметны визуально, хотя они могут казаться шероховатыми, зернистыми или даже иметь странную форму, как в случае соединений со сквозными отверстиями.
Что вам понадобится:
Паяльник
Флюс
Чистящее средство
Как исправить:
Эти соединения обычно можно обновить. Добавьте флюс в рассматриваемое соединение и повторно нагревайте паяльником до тех пор, пока соединение не превратится в правильное филе припоя. Не нагревайте слишком долго, иначе вы можете снова вызвать дефект!
После завершения обязательно удалите весь оставшийся флюс с помощью соответствующего растворителя: воды для «водорастворимого» и спирта или чистящего средства для печатных плат для «без очистки». (При нанесении непосредственно на плату оба типа флюса остаются активными после использования паяльника и, таким образом, со временем могут привести к повреждению.)

3. Перемычки для пайки
Что это такое:
Излишки припоя, которые непреднамеренно соединяются два или более соединений вместе называется «мостом». Этот дефект, скорее всего, приведет к нестабильной работе и физическому повреждению сборки.
Как обнаружить:
Паяные перемычки обычно выделяются каплей между паяными соединениями, но даже микроскопической нити припоя достаточно, чтобы вызвать короткое замыкание.
Что вам понадобится:
Паяль железа
паяющий вит
Поток
Очищающий агент
Как исправить:
7777775. припой фитиль. Затем поместите пропитанную флюсом область фитиля поверх ненужного припоя и нагрейте их паяльником. Фитиль начнет впитывать припой. Повторяйте процесс до тех пор, пока не будет удалено необходимое количество припоя.
Будьте осторожны! Держите фитиль горячим до тех пор, пока он не будет удален от места пайки, иначе он примерзнет к плате и может оторвать жизненно важные схемы.
Если вы случайно удалили слишком много припоя, используйте проволоку для припоя, чтобы заполнить стык обратно. «нечистый».

4. Ослабление соединения проводов с платой
Что это такое:
Провода часто прикрепляются непосредственно к печатным платам с помощью паяных соединений либо через сквозные отверстия, либо с помощью поверхностного монтажа. Эти соединения могут выйти из строя по разным причинам, от плохой пайки до механического воздействия.
Как обнаружить:
Обычным признаком этого дефекта является то, что провод почти или полностью отсоединился от паяного соединения. Если виновата холодная или недостаточная пайка, отдельные жилы провода могут выглядеть тусклыми, сухими, даже разделенными.
Что вам понадобится:
Паяль железа
Слячья проволока (рекомендуется)
Поток
Очищающий агент
Как прикрепить
77777777. сквозное отверстие. Аккуратно добавляйте припой в соединение, пока не получится прочное паяное соединение. Проволока также должна быть заполнена припоем вблизи соединения, что сделает жилы менее заметными (хотя их не обязательно полностью скрывать).0004
Если в соединении уже достаточно припоя, просто нанесите на него флюс, а затем с помощью паяльника вставьте провод обратно в припой.
Осторожно! Не задерживайтесь, когда припой расплавится. Слишком много тепла может расплавить изоляцию вокруг провода.
Как и при других ремонтных работах, обязательно счистите добавленный флюс во избежание порчи припоя.

5. Поднятые микросхемы для поверхностного монтажа
Что это:
На этапе сборки для поверхностного монтажа припой может не растекаться по обеим сторонам микросхемы для поверхностного монтажа. Этот дефект оставляет одну сторону чипа подвешенной над контактной площадкой, а не соединенной с ней.
Как обнаружить:
Наиболее очевидным примером этого дефекта (известного как «надгробная плита») является компонент микросхемы, который был поднят вверх за конец. Поскольку эта проблема вызывает гарантированную проблему с подключением, редко удается пройти стадию тестирования производителя.
Менее заметная версия этой ситуации известна как дефект «голова в подушке». Вместо того, чтобы стоять прямо, чип будет просто лежать поверх одного паяного соединения, а не соединяться с ним. Это может вызвать периодически возникающие проблемы с электричеством, которые, скорее всего, не пройдут в процессе тестирования.
Что вам понадобится:
Паяльник
Пинцет
Флюс
Чистящее средство
Как исправить:
Если вы ремонтируете дефект надгробной плиты, вы должны сначала превратить его в дефект «голова в подушке». Используя пинцет, осторожно снимите компонент с прикрепленной площадки, нагревая паяное соединение утюгом.
Затем положите компонент на обе подушки. Добавьте флюс и нагрейте первую сторону, чтобы соединить ее с платой.
Теперь, когда чип находится в стадии «голова в подушке», остальное просто. Добавьте флюс на отсоединенную площадку, расплавьте соединение паяльником, чтобы соединить его с чипом, и все готово!
Как всегда, обязательно удалите оставшийся флюс в целях безопасности и функциональности.
Плохие припоя Свои. жала паяльника невероятно важно при выполнении любых паяльных работ. У вас может возникнуть соблазн сразу же погрузиться с тем, что у вас есть, но использование неправильного размера наконечника может иметь разрушительные побочные эффекты.
Как определить местонахождение:
Ваше паяльное жало должно быть примерно такой же ширины, как металлическая площадка вокруг вывода. Если это не так, наконечник, вероятно, имеет неправильный размер.
Почему паяльник не работает:
Слишком маленькое паяльное жало будет с трудом передавать тепло в паяное соединение достаточно быстро. К тому времени, когда припой окончательно расплавится, любой добавленный флюс может быть исчерпан. В итоге у вас может получиться холодная пайка.
Наконечник, который шире земли, напротив, подвергается риску слишком быстрой передачи тепла, что может привести к повреждению компонента. Кроме того, он выйдет за пределы земли и может нанести необратимый ущерб окрестностям.

2. Поднятые выводы
Что это такое:
Когда вывод компонента отсоединяется от хорошо припаянного соединения, он считается «поднятым выводом». Этот дефект чаще встречается у компонентов с рядами хрупких выводов.
Как определить:
Приподнятый груз обычно проявляется как неуместно скрученный или приподнятый груз в последовательном ряду. Паяльная площадка под ним также может отличаться от других.
Почему паяльник не работает:
Хотя определенные паяльные жала могут повторно соединять вывод с паяным соединением, изгиб в любом направлении может вызвать микроскопические трещины в выводе, что приведет к его ослаблению (а в серьезных случаях — к разрушению) подключение. Лучше всего, чтобы квалифицированный специалист выполнял доработку с помощью соответствующих инструментов и, если возможно, заменял компонент.

3. Соединения компонентов с мелким шагом
Что это такое:
Компоненты для поверхностного монтажа становятся все меньше и меньше по мере развития технологий. Многие ИС, QFP и другие распространенные компоненты сегодня имеют невероятно маленькие выводы, расположенные очень близко друг к другу.
Такие выводы расположены слишком близко друг к другу, чтобы паяльник мог успешно контактировать с одним паяным соединением за раз.
Как определить:
Для обнаружения дефектов на компонентах с мелким шагом может потребоваться микроскоп. Приподнятые выводы, недостаточное количество припоя и перемычки припоя — все это распространенные дефекты из-за размера выводов и их близости друг к другу.
Почему паяльник не работает:
Для надлежащего ремонта компонентов с мелким шагом требуется специальное оборудование, такое как инструменты для оплавления горячим воздухом и паяльные жала специальной конструкции. Использование обычного паяльника, скорее всего, принесет больше вреда, чем пользы, даже при самых благоприятных обстоятельствах.

4. Перекошенные соединения компонентов
Что это такое:
Компоненты могут «перекоситься» во время производства, в результате чего выводы будут отсоединены или даже подсоединены к неправильному паяному соединению.
Как найти:
Выводы на компонентах для поверхностного монтажа с перекосом часто располагаются между контактными площадками для пайки и могут ничего не соединять или образовывать перемычку между двумя контактными площадками. В экстремальных случаях компонент может сместиться достаточно далеко, чтобы сформировать прочные паяные соединения на неправильных выводах, оставив один или несколько выводов открытыми.
Почему паяльник не работает:
Чтобы исправить перекос компонента и создать правильные паяные соединения, сначала необходимо полностью удалить компонент. Для этого все паяные соединения на компоненте должны быть нагреты одновременно.
Паяльник не может безопасно нагревать более одного паяного соединения за раз. Для отсоединения и вращения компонента необходимо использовать специальные инструменты для доработки.

5. Тяжелые медные участки
Что это такое:
Некоторые выводы компонента могут быть присоединены к так называемой «медной пластине». Эти обширные участки металла могут поглощать большое количество тепла по сравнению с другими участками печатной платы.
Как обнаружить:
Медные плоскости обычно отображаются в том же оттенке, что и дорожки платы, но выглядят как большие сплошные области, а не маленькие дорожки.
Компоненты часто напрямую связаны с плоскостями. Если вы не можете расплавить паяное соединение через несколько секунд, возможно, тепло слишком быстро рассеивается в медной пластине.
Почему паяльник не работает:
Печатная плата, вероятно, поглощает тепло быстрее, чем паяльник может отдать. Поскольку утюг постоянно теряет тепло, повышение температуры утюга мало что даст. Удержание утюга в месте пайки в течение длительного времени может привести к повреждению компонента.
Доработка этого типа паяного соединения обычно требует предварительного нагрева инструментов для поддержания температуры платы.

Заключение
Не всегда можно избежать неисправной схемы, но ее часто можно спасти.
