Содержание

Сварочный аппарат электрический

Главная » Статьи » Сварочный аппарат электрический

Электрическая схема сварочного аппарата

Иногда, делая те или иные проекты с применением литиевых аккумуляторов, зрители часто критикуют, что литиевые батарейки нельзя паять. Контактная сварка — вещь нужная и в ходе этого ролика реализуем очередной интересный проект, а точнее соберем сварочный аппарат для контактной сварки конденсаторного типа. Ролик, скорее всего, будет изложен в трех частях. В первой части подробно показан принцип работы электрической схемы, основные параметры и подбор компонентов. Во второй части займемся монтажом и тестом. Ответы на многие вопросы именно в ролике.

Перед началом ролика его автор Ака Касьян рекомендует отличный инструмент для людей, которые занимаются ремонтом цифровой техники. Новый 2016 HDMI микроскоп Andonstar с отличными параметрами и возможностью передачи данных через HDMI порт. Микроскоп получил эксклюзивный пылезащищенный объектив с возможности максимально точной фокусировки Full HD разрешение и отличный процессорного Новотек 96650 и это далеко не все. Микроскоп дополнен мощной подсветкой и отличной металлической стойкой. Имеется слот для карт памяти до 32 гигабайт. Возможна также передача данных по USB. Запись видео в реальном времени и куча всевозможных настроек. Присутствует также русский язык. Одним словом отличный товар, хотя и не из дешевых, но понимающий человек оценит по достоинству. Если денег не жаль, действительно отличный продукт. Очень качественная картинка без шумов. Куплен в этом китайском магазине. Кэшбэк (возврат с покупок): до 90%.

На самом деле есть очень много вариантов построения таких аппаратов, но остановимся на самом простом и безотказном. Это бестрансформаторная или ударная контактная сварка. Трансформатор в нашей схеме все же есть, он только для зарядки конденсаторов. Но есть сварочный аппарат, где емкость конденсаторов разряжается на место сварки не напрямую, а через разделительный трансформатор. Такие аппараты называют трансформаторными. В отличие от обычных аппаратов контактной сварки, в которых процесс происходит нагреванием двух металлов, конденсаторная сварка не нагревает деталь из-за очень кратковременного процесса сварки, это особенно хорошо для пайки аккумуляторов.

Принцип работы схемы сварочного аппарата

Напряжение сетевого трансформатора выпрямляется двух полупериодным выпрямителем и заряжает электролитический конденсатор большой емкости. Целесообразно использовать батарею из параллельно соединенных конденсаторов одинакового напряжения и емкости. Емкости могут отличаться, важно чтобы конденсатры имели одинаковое расчетное напряжение.

В момент сварки вся емкость конденсаторов разряжается на определенные точки, куда подключаются токосъемные контакты. В качестве этих контактов иногда могут быть использованы сами детали, которые нужно сварить вместе. Моментальный разряд емкости мощных конденсаторов вызыывает огромный скачок тока. Процесс очень кратковременный, но токи могут доходить до десятков тысяч ампер в зависимости от емкости и напряжения конденсаторной батареи. Кратковременные разряд такой емкости приводит к моментальному плавлению металла под электродами.

Напряжение было выбрано в районе 40 вольт. Оно полностью безопасно для человека, хотя все зависит от организма.

Для некоторых ощутимо даже 12 вольт, но во всяком случае 40 вольт не смертельно. Поскольку аппарат планировался с питанием от бытовой сети, нужно использовать понижающий трансформатор для зарядки конденсаторов. В представленном случае под рукой оказался трансформатор, который на вторичных обмотках может выдавать около 30 вольт при токе 1,5 А. Как раз отлично подходит для наших целей и после выпрямителя напряжение на конденсатора будет порядка 40 Вольт. из-за нестабилизированного источника это напряжение может отклоняться в ту или иную сторону в зависимости от напряжения в сети. В принципе подойдет любой трансформатор мощностью свыше 50 ватт, который обеспечивает на выходе нужное напряжение. От тока вторичной обмотки будет зависеть время зарядки конденсатора.

Ддля ограничения тока заряда конденсаторов использован 10-ватный резистор проволочного типа с сопротивлением 10-15 ом. Если же не ограничивать ток заряда, то система будет потреблять колоссальные токи, вследствие чего может сгореть диодный мост.

В аппарате предусмотрен тиристорный замыкатель и при нажатии слаботочной кнопки сработает мощный тиристор, который разрядит всю емкости конденсаторов. Иными словами происходит короткое замыкание.

Далее смотрите на видео с 5:32

Для труб из полипропилена есть своя модель аппарата.

izobreteniya.net

Как выбрать сварочный аппарат для дома: разновидности и их особенности

Оглавление: Как выбрать сварочный аппарат: два типа сварки Бытовой сварочный аппарат: трансформатор Сварочный инвертор и его преимущества

Сварка – дело сложное, и этому процессу люди обучаются не один год. Это если говорить о профессиональном подходе к делу. Если же речь идет о бытовом использовании сварки, то научиться соединять металлы с ее помощью достаточно просто. К тому же современное сварочное оборудование стоит не очень дорого, так что в хозяйстве оно лишним не будет. В этой статье вместе с сайтом stroisovety. org мы изучим вопрос, как выбрать сварочный аппарат? В ней мы ознакомимся со всеми его разновидностями, узнаем про их особенности, и на основании этой информации вы уже сможете определиться, какой из них подойдет именно для вас.

Какой сварочный аппарат выбрать

Как выбрать сварочный аппарат: два типа сварки

Начнем с того, что разделим все существующие типы сварочных аппаратов на два вида – это газосварка и электросварка. Эти виды обладают кардинально разными принципами работы и, как результат, возможностями.

Газосварочный аппарат. Его принцип работы основан на сжигании газовой смеси – как правило, ацетилена и кислорода. Вместо первого газа может использоваться и пропан, но его температура горения гораздо ниже. Этот тип сварки больше предназначен для соединения тонкостенного метала – его используют для сварки труб, тонколистового железа и других подобных изделий. Более толстые металлы, вроде швеллера, газосварка просто не сможет прогреть. В этом отношении электросварка предпочтительнее. Кроме того, следует понимать, что газосварочный пост является очень опасной штукой, и хранить его дома не рекомендуется.
Электросварка. Это именно то, что нужно для частного использования. Если задаваться вопросом, какой сварочный аппарат выбрать, то именно на этот тип сварочного оборудования нужно обратить внимание. Его можно назвать универсальным – он в состоянии соединить как тонкий металл, так и толстый. Единственная проблема, возникающая с ним, – это резка. Толстый металл с его помощью вы не порежете, дополнительно придется обзавестись болгаркой.

Итак, с предпочтительным вариантом сварочного оборудования мы разобрались, остается только выяснить, какому из видов электрических агрегатов отдать предпочтение. Чем мы и займемся дальше.

Электросварочный аппарат фото

Бытовой сварочный аппарат: трансформатор

Выбрать трансформаторный сварочный аппарат для дома можно только в том случае, если вы планируете стационарную работу – одним из недостатков такого вида сварочного оборудования является его большой вес. Даже небольшого размера сварочные аппараты, оборудованные повышающим трансформатором, весят прилично, и поднять их в одиночку, а уж тем более перенести с места на место достаточно сложно. Такие устройства для сварки могут разделяться на два вида: постоянного и переменного тока. И тот и другой вид обладает массой недостатков – дуга периодически рвется, в результате чего стык зашлаковывается и недостаточно хорошо проваривается. Чтобы обеспечить качественное соединение металлов таким устройством, сварку нужно выполнять высоким током. Во всем остальном данный тип сварки ни в чем не уступает другим агрегатам подобного назначения.

В качестве преимуществ таких устройство можно отметить высокую мощность, позволяющую использовать электроды практически любой толщины и проваривать толстые металлы на большую глубину.

Вердикт – такой сварочный аппарат станет незаменимым помощником для людей, которые решили организовать мастерскую на дому.

Как выбрать сварочный аппарат для дома

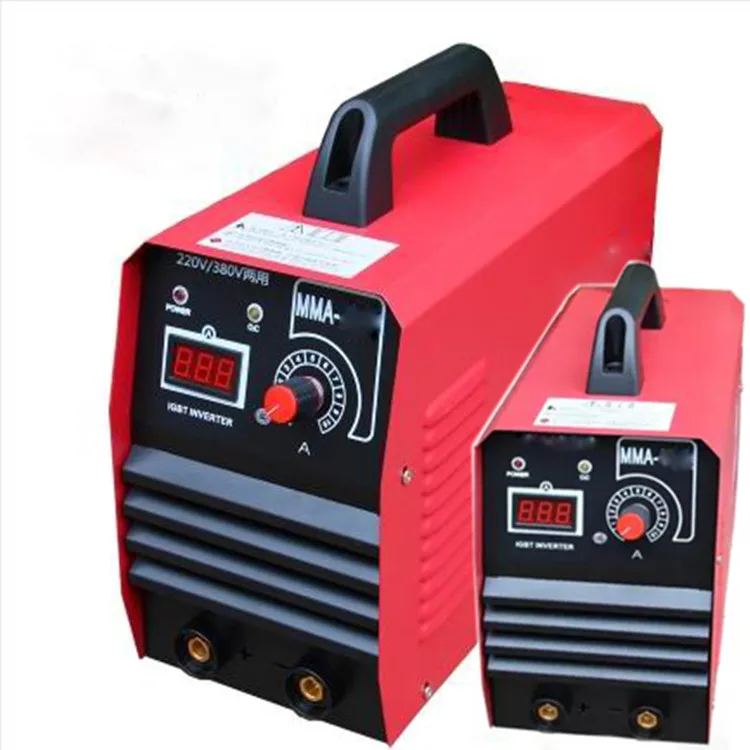

Сварочный инвертор и его преимущества

Этот тип сварочных устройств является сравнительно новым изобретением, которое прочно заняло свою нишу и практически полностью вытеснило с рынка своего трансформаторного предшественника. Причин для этого достаточно много, поскольку такой аппарат обладает массой преимуществ.

Малый вес. Масса инверторного сварочного аппарата может быть меньше 4кг. Судите сами, какие удобства дает это преимущество – повесив сварочный аппарат на плечо, работать можно в любом, даже самом неудобном месте. Их даже не оснащают длинными кабелями.
Идеальные характеристики. Это современное электронное устройство разработано с учетом всех нюансов выполнения сварочных работ – в них используется даже особая частота электрического тока. Он одинаково хорошо справляется с основными размерами электродов (до 4мм), для чего оборудован специальной рукояткой для плавной регулировки силы тока.
Низкое потребление электроэнергии – если сравнивать этот показатель с трансформаторной сваркой, то он ниже практически в два раза. КПД инверторной сварки составляет 90% – достигается это за счет отсутствия потерь в процессе преобразования электрического тока. Попросту говоря, энергия не тратится впустую на нагревание электрической обмотки.

Какой выбрать инверторный сварочный аппарат

В общем, этих трех достоинств вполне достаточно, чтобы решить вопрос, как выбрать сварочный аппарат, в пользу инверторного устройства, которое можно назвать лучшим вариантом для домашнего и даже производственного использования.

На что нужно обратить внимание, решая вопрос, как выбрать сварочный аппарат инвертор? Всего на две вещи. Это максимальную силу тока – для бытового применения вполне достаточно 160А (выше – это уже промышленные агрегаты). И адаптацию устройства к нашим электрическим сетям. Дело в том, что в большинстве устройств высокочастотный преобразователь способен работать только в определенном диапазоне напряжения сети. Если ток в вашей проводке колеблется в пределах 180-200В, то преобразователь просто не запустится. Если вы живете в глубинке, куда доходит не совсем нормальное напряжение, на этот нюанс обязательно нужно обратить внимание, задаваясь вопросом, какой выбрать инверторный сварочный аппарат?

Как выбрать сварочный аппарат инвертор

В заключение хотелось бы рассказать о так называемых сварочных полуавтоматах, одной из разновидностью которых является последнее новшество – плазменная сварка. Удобны подобные устройства тем, что, во-первых, они не требуют постоянной смены электродов (в них устанавливается бухта проволоки, которая по мере расходования подается автоматически), а, во-вторых, лучшее качество сварного шва – использование плазмы или газа позволяет избавиться от шлака, который создает в предшествующих видах сварки немало проблем. Шов с использованием полуавтоматических сварочных аппаратов получается чистый и непрерывный – даже неопытный сварщик может смело варить трубы и не переживать о возможных протечках.

Вот так и обстоят дела с современным сварочным оборудованием, предназначенным для бытового использования. Как видите, выбор есть и можно сказать даже немалый. На сегодняшний день в магазине или на рынке представлен не один десяток различных моделей инверторов, полуавтоматов и обычных трансформаторов.

Автор статьи Александр Куликов

stroisovety.org

Как выбрать сварочный аппарат для дома

Когда встаёт вопрос выбора сварочного аппарата, то глаза разбегаются от всевозможных вариантов и моделей. Как же выбрать именно то, что надо?

Давайте посмотрим, что внутри сварочного аппарата. Будем ориентироваться на электросварку, т.к. имеются и газосварочные аппараты, но для домашних нужд и садоводства с коттеджем, лучше всего подойдёт электрический сварочный аппарат.

Электросварочные аппараты делаются на основе понижающего трансформатора с разорванным магнитным контуром, в них регулирование сварочного тока достигается регулированием зазора в магнитном сердечнике трансформатора. Бывают трансформаторы с многочисленными отводами во вторичной или, наоборот – в первичной обмотке, и трансформаторы с дополнительными дросселями и реостатами.

Другой класс электросварочных аппаратов – это сварочные инверторы, в них используется тоже трансформатор, но он гораздо меньше по массе и габаритам, в сравнении с первыми.

Трансформатор в инверторных электросварочных аппаратах используется больше для гальванической развязки, а его габариты меньше потому, что работает такой трансформатор на повышенной частоте, а не на сетевой в 50 герц. Это позволяет при помощи схем преобразования управлять им и более плавно регулировать сварочные режимы. Но электроника вещь более капризная.

Возвращаясь к традиционным трансформаторным электросварочным аппаратам, надо отметить, что они более «тупы» и тяжелы. Но то, что они устроены проще, и ими пользоваться легче, В то же время трансформаторные электросварочные аппараты вывести из строя сложнее, чем электронные, не смотря на присутствие всяческих защит в электронной начинке. Всё-таки «грубое железо» труднее спалить, скорее «вылетит» сама питающая сеть.

Следующий момент, на который надо обратить внимание это, то, что трансформаторные электросварочные аппараты выпускаются для сетей 220 и 380 Вольт, либо комбинированные, которые могут работать в тех и других комбинациях.

Истинно трёхфазные трансформаторные электросварочные аппараты более дороги и громоздки, но зато лучше поддерживают горение дуги. Трансформаторы однофазные, которые могут работать на линейном напряжении в 380 Вольт, всё-таки используют только две фазы сети, но позволяют снижать нагрузку на питающую сеть, чем те, которые работают от 220. Хотя для бытовых условий чаще всего лучше подходят трансформаторы на рабочее напряжение 220 Вольт, из-за большей доступности этого варианта питания.

Какими электродами и швы, какой толщины металла ими можно варить, обычно указывается на упаковках этих самых электродов, и рекомендуемый сварочный ток так же там указан. Материал сварочных электродов и обмазка бывают различных вариантов, смотря для каких, сварочных работ в них имеется нужда.

Необходимо сориентироваться под какими питающими сетями Вы собираетесь использовать аппарат, и какой материал сваривать. Первое правило, это, чтобы мощности питающей сети оказалось достаточно. Брать сварочный аппарат, чтобы у него функций и возможностей было как можно больше и «про запас», это не разумно. Чем больше величина сварочного тока, и больше различных комбинаций его включения, тем дороже электросварочный аппарат будет и стоить.

Если сваривать планируется металл толщиной не более пяти миллиметров, для этого потребуются сварочный аппарат с выходным током до 160 Ампер, а электроды диаметром четыре миллиметра. Для бытовых сетей это предельные величины. Ну а то, что касается меньшей толщины свариваемых деталей, так с этим такой электросварочный аппарат тоже справится и электроды меньше миллиметра даже в нём можно использовать.

Градации электросварочных аппарат выдающие 250 Ампер и больше, не годятся для бытовых сетей общего назначения, начальный предел, это две фазы на 380 Вольт, вот что понадобится для питания такого аппарата, хотя диаметр электрода всего пять миллиметров. В бытовых условиях в большинстве случаев этого не требуется.

Не ошибитесь при выборе сварочного аппарата для дома, определите заранее свои притязания правильно!

Михаил Барсуков

Смотрите также: Современные инверторные сварочные аппараты

electrik.info

Как выбрать сварочный аппарат для дома?

Другой класс электросварочных аппаратов – это инверторы, в них используется тоже трансформатор, но он гораздо меньше по массе и габаритам, в сравнении с первыми.

Не ошибитесь при выборе сварочного аппарата для дома, определите заранее свои притязания правильно!

trigada.ucoz.com

Добавить свое объявлениеЗагрузка…

Категория: Советы на все случаи жизни

Просмотров: 1985 | Теги: сварщик, Сварочный, сварочник, аппарат, сварка | Рейтинг: 4.7/26

Смотрите также

Аппарат точечной сварки
Холодная сварка чугуна
Сварка медных труб
Виды сварки и их краткая характеристика
Проволока сварочная стальная
Газовая сварка среднеуглеродистых сталей
Сварочный аппарат тдм 401
Как работает холодная сварка

Способ сварки
Мини аппарат для плазменной сварки и резки своими руками
Сварка балочных и решетчатых конструкций

Сварочный аппарат.

Типы и особенности. Сварка и дуга. Применение

Издавна люди имеют дело с металлическими изделиями: предметы быта, украшения, оружие, техника и т.д. Люди научились делать кованые изделия, плавить и штамповать чугун. А когда появилась сталь, то из металлических изделий стали строить трубопроводы, корабли, дома, автомобили и другие конструкции. В настоящее время из всего объема расходуемого металла сталь составляет 90%. В черной металлургии научились выплавлять конструкционные материалы высокого качества.

Уже в то время необходимо было создать надежный способ соединения крупных металлических элементов, болты и заклепки уже не могли справиться с большими нагрузками. В 1882 году русский инженер Бенардос создал дуговую сварку металлических деталей с помощью угольного электрода. А через четыре года он оформил патент на технологию сварки металлов. Так появился первый сварочный аппарат.

Инженер Славянов в 1888 году показал публично дуговую сварку плавящимся электродом под флюсом, которая получила название электрической отливки металла.

Славянов доказал, что дуговая сварка дает возможность сваривать черные и цветные металлы. В последующие годы металлы стали сваривать уже трехфазным переменным током, и использовать эту технологию в масштабах промышленного производства.

Особенности процесса сварки

Дуговая технология сваривания распространена очень широко, так как с помощью этой технологии образуется прочное неразъемное соединение металлических деталей. Высокая прочность соединения объясняется непрерывностью полученных молекулярных структур и сцеплений металла.

Главный фактор процесса сварки — высокая температура. В теории такие соединения между атомами металла достигаются повышенным механическим давлением. Однако такой способ не подходит для стали, а годится только для металлов с низкой твердостью, например, свинца.

Как возникает электрическая дуга

Сварочный аппарат способен создать высокую температуру для плавления металла с помощью электрической дуги. Она образуется при коротком замыкании двух электродов, которые находятся на близком расстоянии. Напряжение на электродах постепенно повышают до тех пор, пока не возникает воздушный пробой. При этом возникает эмиссия электронов катода, которые повышают температуру от воздействия электрического тока, и перемещаются к ионизированным атомам анода.

Далее события развиваются с большой скоростью: возникает электрическая дуга и цепь замыкается. В результате воздушный зазор ионизируется и формируется плазма, которая является особым свойством газа. Воздушный зазор уменьшает свое сопротивление, в результате чего ток повышается, и температура дуги увеличивается, дуга начинает проводить ток и замыкает цепь. Это явление называют розжигом. Путем регулировки необходимого зазора между электродами дуга стабилизируется.

Процесс сварки

Если электрический разряд создается между электродами, независимыми от свариваемых деталей, то она действует при сварке косвенным путем. Обычно дуга разжигается непосредственно между электродом и деталью, являющейся частью цепи. От сварочного аппарата электрический ток подключают к заготовке, температура электрической дуги повышается и оплавляет детали. При этом создается «сварочная ванна», в которой металл какое-то время находится в жидком виде. В эту же ванну попадает расплавленный металл электрода.

В процессе сварки горящее покрытие электрода создает вокруг дуги газовую оболочку и жидкую шлаковую ванну. При постепенном удалении из рабочей зоны электрической дуги, создается сварочный шов, на поверхности которого образуется корка из шлака в виде своеобразного панциря.

Существуют методы сварки с неплавящимся электродом, изготовленным из вольфрама или графита. Например, во время аргоновой сварки шов наполняется расплавленной сварочной проволокой. Выбор качественных электродов для сварки является важным фактором, обуславливающим надежность и прочность будущего шва. Здесь имеется ввиду не диаметр электрода, а состав его материала. Проволока и электроды разных марок могут лучше сочетаться с различной глубиной плавки, длиной дуги. Обмазка электродов способна в значительной степени влиять на ход сварки, а также менять химический состав и параметры шва.

В процессе сварки место сваривания должно защищаться от воздуха для предотвращения окисления металла. Поэтому вокруг рабочей зоны необходимо формировать защитную среду.

Для решения этой задачи существуют два варианта:

Технология MIG – MAG, при которой в зону сварки подается инертный газ.
Сгорание оболочки электрода. При этом вокруг зоны сварки создается газовый купол, защищающий ее от воздуха. Оболочка электрода во время сгорания выводит кислород из зоны шва. В покрытии электрода имеются вещества, ионизирующие электрическую дугу, очищающие и легирующие шовный металл, чем улучшают его физические параметры.

Сварка металла является своеобразным процессом, так как необходимый режим температуры зависит непосредственно от параметров электроэнергии. Чтобы получить качественный шов, необходимо создать условия для устойчивой электрической дуги. Постоянная равномерная дуга способна избежать дефектов шва. Чем больше размер свариваемых деталей, тем электроды для сваривания требуются толще, а также необходима большая сила тока.

Особенностью сварки является то, что при постоянном токе электрическая дуга более стабильная, так как нет изменения полярности тока. При этом шов формируется более качественным. Хотя алюминий и его сплавы лучше сваривает сварочный аппарат переменного тока. Навык работы сварщика при сварке играет большую роль, так как сварщик должен выбирать длину дуги, поддерживать ее горение и правильно двигать электрод по шву, аккуратно расплавляя металл деталей. От профессиональных качеств сварщика зависит прочность, качество и внешний вид шва.

Виды и особенности устройства

Любой сварочный аппарат электродуговой сварки должен принять электрический ток из сети и уменьшить его напряжение, повысив силу тока до необходимой величины (от 100 до 200 ампер). При этом может изменяться частота тока, либо из переменного образуется постоянный ток. Исключением являются только аппараты, в которых электрическая дуга создается от энергии батарей аккумуляторов, либо генераторов с двигателем внутреннего сгорания.

Другими словами, каждый сварочник является своеобразным преобразователем энергии. Существует несколько различных устройств для сварки металлов электрической дугой. Каждый из них имеет свои особенности устройства, достоинства и недостатки, которые следует учитывать при выборе аппарата в торговой сети.

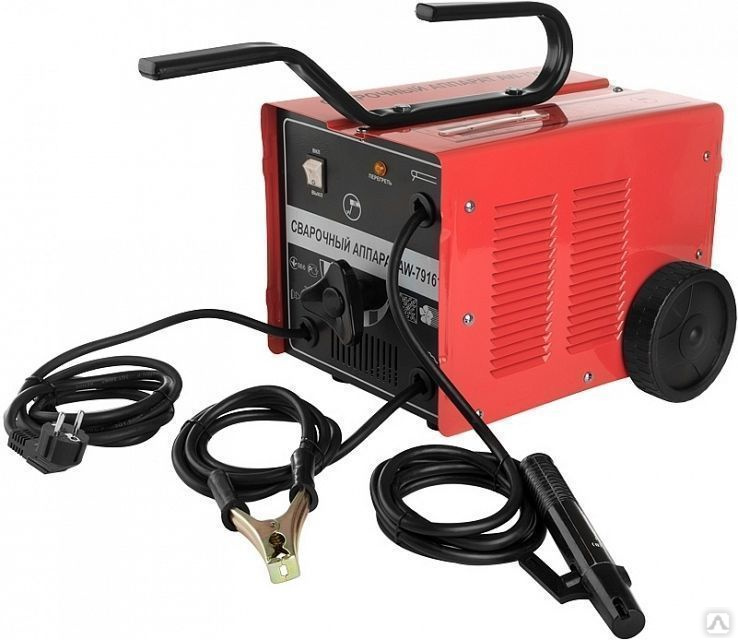

Трансформаторный сварочный аппарат

Это наиболее распространенный вид сварочных аппаратов. Такие устройства недорого стоят, надежны в эксплуатации и имеют простое устройство. Электрическая энергия в этом устройстве преобразуется с помощью трансформатора, действующего на бытовой частоте тока 50 герц. Величина тока настраивается механическим устройством изменения магнитного потока в магнитопроводе.

Получая от электрической сети энергию, первичная обмотка намагничивает сердечник. В это время на вторичной обмотке образуется переменный ток низкого напряжения около 70 вольт, с большой силой тока, которая может достигать 200 ампер. Этот ток создает электрическую дугу для выполнения сварки деталей. Величина напряжения и тока на вторичной обмотке зависит от числа ее витков. Чем меньше витков, тем больше сила тока, и меньше напряжение.

Преимущества

Неприхотливость и надежность в работе.
Отсутствие электронных элементов.
Удобное выполнение ремонта и обслуживания из-за простого устройства.
Невысокая стоимость, нежели чем инверторный сварочный аппарат.

Недостатки

Большие габаритные размеры и вес.
Небольшой КПД, расходует много электроэнергии, что не позволяет подключать его к бытовой сети.
При отсутствии опыта в сварочных работах трудно удерживать электрическую дугу.
Качество шва невысокое, так как сварочный аппарат работает от переменного тока.

Из-за невысокой стоимости такой сварочный аппарат используется в промышленности, в бытовых условиях, где мощность сети достаточна.

Выпрямители для сварки

Такие устройства по своей конструкции схожи со сварочными трансформаторами. В них электрический ток не изменяет частоту, и формируется на обмотках трансформатора низкого напряжения. После понижения напряжения, электрический ток проходит по блоку селеновых или кремниевых выпрямителей, которыми являются полупроводниковые диоды, пропускающие электрический ток в одну сторону. В результате на сварочный электрод поступает постоянный ток. Поэтому при сварке деталей электрическая дуга стабильная, не прерывается и обеспечивает качественный шов.

Устройство выпрямителей сложнее, в отличие от трансформаторного сварочника, так как чаще всего необходимо создавать вентиляторное охлаждение полупроводниковых элементов. Обычно такие устройства оснащаются вспомогательными дросселями, что дает возможность создания необходимых параметров выходного тока – он фильтруется и сглаживается.

В комплект сварочных выпрямителей могут входить измерительные защитные и пускорегулирующие устройства. В работе выпрямителя для сварки важна токовая и температурная стабильность. Для этого в него встраивают плавкие предохранители, реле, термостаты и т.д. Наиболее популярными стали трехфазные выпрямители, как наиболее функциональные устройства.

Преимущества

Качественный шов.
Наименьшее разбрызгивание материала присадок.
Легко удерживается дуга.
Возможность сварки чугуна, цветных металлов и термостойкой стали.
Значительная глубина плавления.
Небольшие габаритные размеры и масса, в отличие от трансформаторных сварочников.

Недостатки

Сложное устройство.
Нельзя подключать к бытовой сети.
Высокая стоимость, сравнимая с инверторами.
Малый КПД.
Необходимость постоянного контроля за работоспособностью системы охлаждения.

Популярными моделями сварочных выпрямителей стали зарубежные образцы. Например, итальянский сварочный аппарат Blue Weld SPACE 280 отличается своей универсальностью. Он может работать на постоянном и переменном токе в большом интервале 10-220 ампер. Это устройство имеет длительный срок службы, может сваривать детали из чугуна и нержавеющей стали, хорошо подходит для применения в частном хозяйстве.

Профессионалы обычно выбирают выпрямительный сварочник BLUE WELD KING TIG 280 / 1, который имеет высокую мощность и способен сваривать даже алюминий, титан и т.д. Он наиболее удобен и универсален в работе, имеет встроенный цифровой экран на передней панели.

1910.254 – Дуговая сварка и резка.

По стандартному номеру
1910.254 – Дуговая сварка и резка.

1910. 254 (а)

Общий –

1910.254(а)(1)

Выбор оборудования . Сварочное оборудование должно быть выбрано для безопасного применения при выполнении работ, как указано в пункте (b) настоящего раздела.

1910.254(а)(2)

Установка . Сварочное оборудование должно быть установлено безопасно, как указано в пункте (с) настоящего раздела.

1910.254(а)(3)

Инструкция . Рабочие, назначенные для работы с оборудованием для дуговой сварки, должны быть должным образом проинструктированы и иметь квалификацию для работы с таким оборудованием, как указано в пункте (d) настоящего раздела.

1910.254(б)

Применение оборудования для дуговой сварки

–

1910.254(б)(1)

Общий . Гарантия безопасности при проектировании достигается выбором оборудования, соответствующего требованиям к аппарату для электродуговой сварки, NEMA EW-1-1962, Национальной ассоциации производителей электрооборудования или стандарту безопасности для машин для дуговой сварки трансформаторного типа, ANSI C33. 2 – 1956, Underwriters’ Laboratories, обе из которых включены посредством ссылки, как указано в § 1910.6.

1910.254(б)(2)

Условия окружающей среды .

1910.

254(б)(2)(и)

Стандартные машины для дуговой сварки должны быть спроектированы и сконструированы так, чтобы выдерживать их номинальную нагрузку при номинальном превышении температуры, когда температура охлаждающего воздуха не превышает 40 °C (104 °F) и высота над уровнем моря не превышает 3300 футов ( 1005,8 м) и должны быть пригодны для работы в атмосфере, содержащей газы, пыль и световые лучи, создаваемые сварочной дугой.

1910.254(б)(2)(ii)

Могут существовать необычные условия эксплуатации, и в таких обстоятельствах машины должны быть специально разработаны для безопасного выполнения требований эксплуатации. Главными среди этих условий являются:

1910.254(б)(2)(ii)(А)

Воздействие необычайно агрессивных паров.

1910. 254(б)(2)(ii)(Б)

Воздействие пара или чрезмерной влажности.

1910.254(б)(2)(ii)(С)

Воздействие чрезмерного количества паров масла.

1910.254(б)(2)(ii)(D)

Воздействие горючих газов.

1910.254(б)(2)(ii)(Е)

Воздействие ненормальной вибрации или ударов.

1910.254(б)(2)(ii)(F)

Воздействие чрезмерного количества пыли.

1910.254(б)(2)(ii)(Г)

Воздействие погодных условий.

1910. 254(б)(2)(ii)(Н)

Воздействие необычных условий на берегу моря или на борту корабля.

1910.254(б)(3)

Напряжение . Нельзя превышать следующие пределы:

1910.254(б)(3)(и)

Машины переменного тока

1910.254(б)(3)(и)(А)

Ручная дуговая сварка и резка – 80 вольт.

1910.254(б)(3)(и)(Б)

Автоматическая (машинная или механизированная) дуговая сварка и резка – 100 вольт.

1910.254(б)(3)(ii)

Машины постоянного тока

1910. 254(б)(3)(ii)(А)

Ручная дуговая сварка и резка – 100 вольт.

1910.254(б)(3)(ii)(Б)

Автоматическая (машинная или механизированная) дуговая сварка и резка – 100 вольт.

1910.254(б)(3)(iii)

Если для специальных процессов сварки и резки требуются более высокие значения напряжения холостого хода, чем указанные выше, должны быть предусмотрены средства для предотвращения случайного контакта оператора с высоким напряжением посредством соответствующей изоляции или других средств.

1910.254(б)(3)(iv)

Для переменного тока при сварке во влажных условиях или в теплой среде, где фактором является потоотделение, рекомендуется использовать надежные автоматические средства управления для снижения напряжения без нагрузки, чтобы уменьшить опасность поражения электрическим током.

1910.254(б)(4)

Дизайн .

1910.254(б)(4)(и)

Контроллер, встроенный в сварочный аппарат с приводом от электродвигателя, должен выдерживать номинальный ток двигателя, должен быть способен включать и отключать остановленный ток ротора двигателя и может служить в качестве устройства защиты от перегрузки по току, если он снабжен числом перегрузок по току. единиц, как указано в подразделе S настоящей части.

1910.254(б)(4)(ii)

На всех типах аппаратов для дуговой сварки аппаратура управления должна быть закрыта, за исключением рабочих колес, рычагов или рукояток.

1910.254(б)(4)(iii)

Клеммы ввода питания, устройства переключения ответвлений и металлические детали под напряжением, подключенные к входным цепям, должны быть полностью закрыты и доступны только с помощью инструментов.

1910.254(б)(4)(iv)

Выводы для сварочных проводов должны быть защищены от случайного электрического контакта с персоналом или металлическими предметами, т. е. транспортными средствами, крюками кранов и т. д. Защита может быть обеспечена использованием: розеток с глухой передней частью для штекерных соединений; углубленные отверстия с несъемными откидными крышками; толстая изолирующая трубка или лента или другая эквивалентная электрическая и механическая защита. Если клемма сварочного кабеля, предназначенная исключительно для подключения к объекту, подсоединяется к заземленному корпусу, это должно быть выполнено с помощью проводника, по крайней мере, на два размера AWG меньше, чем заземляющая жила, а клемма должна иметь маркировку, указывающую, что он заземлен.

1910.254(б)(4)(в)

Никакие соединения для портативных устройств управления, таких как кнопки, которые должен носить оператор, не должны быть подключены к сети переменного тока. цепи выше 120 вольт. Открытые металлические части переносных устройств управления, работающих в цепях с напряжением выше 50 вольт, должны быть заземлены с помощью заземляющего проводника в кабеле управления.

1910.254(б)(4)(vi)

Автотрансформаторы или трансформаторы переменного тока реакторы не должны использоваться для подачи сварочного тока непосредственно от любых источников переменного тока. источник питания с напряжением более 80 вольт.

1910.254 (с)

Монтаж оборудования для дуговой сварки –

1910.254(с)(1)

Общий . Установка, включая источник питания, должна соответствовать требованиям подраздела S настоящей части.

1910.254 (с) (2)

Заземление .

1910.254(с)(2)(и)

Рама или корпус сварочной машины (кроме машин с механическим приводом) должны быть заземлены в соответствии с условиями и методами, указанными в подразделе S настоящей части.

1910.254(с)(2)(ii)

Кабелепроводы, содержащие электрические проводники, не должны использоваться для замыкания рабочей цепи. Трубопроводы не должны использоваться в качестве постоянной части рабочей цепи, но могут использоваться во время строительства, расширения или ремонта при условии, что ток не проходит через резьбовые соединения, фланцевые болтовые соединения или соединения с чеканкой и что используются специальные меры предосторожности во избежание искрение при подключении рабочего кабеля.

1910.254(с)(2)(iii)

Цепи, тросы, краны, подъемники и подъемники не должны использоваться для передачи сварочного тока.

1910.254(с)(2)(iv)

Если конструкция, конвейер или приспособление регулярно используются в качестве цепи возврата сварочного тока, стыки должны быть проклеены или снабжены соответствующими токосъемными устройствами.

1910.254(с)(2)(в)

Все соединения заземления должны быть проверены, чтобы определить, что они механически прочны и электрически соответствуют требуемому току.

1910.254(с)(3)

Соединения и провода питания .

1910. 254(с)(3)(я)

Разъединитель или контроллер должен быть установлен на каждом сварочном аппарате или рядом с ним, который не оборудован таким выключателем или контроллером, установленным как неотъемлемая часть аппарата. Переключатель должен соответствовать подразделу S настоящей части. Должна быть обеспечена защита от перегрузки по току, как указано в подразделе S настоящей части. Разъединитель с защитой от перегрузки или эквивалентные средства отключения и защиты, разрешенные подразделом S настоящей части, должны быть предусмотрены для каждой розетки, предназначенной для подключения к переносному сварочному аппарату.

1910.254(с)(3)(ii)

Для отдельных сварочных аппаратов номинальная допустимая нагрузка по току питающих проводов должна быть не менее номинального первичного тока сварочных аппаратов.

1910. 254(с)(3)(iii)

Для групп сварочных аппаратов номинальная допустимая нагрузка по току проводов может быть меньше суммы номинальных первичных токов поставляемых сварочных аппаратов. Номинальные характеристики проводника должны определяться в каждом случае в соответствии с нагрузкой на машину, исходя из использования каждого сварочного аппарата и допуска, допустимого в случае, если все сварочные аппараты, поставляемые проводниками, не будут использоваться одновременно. .

1910.254(с)(3)(iv)

При работах с участием нескольких сварщиков на одной конструкции, постоянный ток требования процесса сварки могут потребовать использования обеих полярностей; или ограничения цепи питания для переменного тока сварка может потребовать распределения машин по фазам питающей цепи. В таких случаях никакие напряжения нагрузки между электрододержателями не будут в 2 раза больше нормального при постоянном токе. или 1, 1,41, 1,73 или 2 раза от нормы на переменном токе. машины. Аналогичные различия в напряжении будут существовать, если оба источника переменного тока и постоянный ток сварка производится на той же конструкции.

1910.254(с)(3)(iv)(А)

Все постоянного тока машины должны быть подключены с одинаковой полярностью.

1910.254(с)(3)(iv)(В)

Все переменный ток машины должны быть подключены к одной и той же фазе цепи питания и с одинаковой мгновенной полярностью.

1910.254 (д)

Эксплуатация и техническое обслуживание –

1910.254(д)(1)

Общий . Рабочие, которым поручено эксплуатировать или обслуживать оборудование для дуговой сварки, должны быть ознакомлены с требованиями этого раздела и с 1910.252 (a), (b) и (c) этой части.

1910.254(д)(2)

Крепление к машине . Перед началом работы необходимо проверить все подключения к машине, чтобы убедиться, что они выполнены правильно. Рабочий шнур должен быть прочно прикреплен к работе; магнитные рабочие зажимы должны быть освобождены от налипших металлических частиц или брызг на контактных поверхностях. Спиральный сварочный кабель должен быть расправлен перед использованием во избежание серьезного перегрева и повреждения изоляции.

1910.254 (д) (3)

Заземление . Необходимо проверить заземление корпуса сварочного аппарата. Особое внимание следует уделить безопасному заземлению переносных машин.

1910.254(д)(4)

Утечки . Не должно быть утечек охлаждающей воды, защитного газа или моторного топлива.

1910.254(д)(5)

Переключатели . Должно быть определено наличие надлежащего коммутационного оборудования для отключения машины.

1910.254(д)(6)

Инструкции производителя . Печатные правила и инструкции по эксплуатации оборудования, поставляемого производителями, должны строго соблюдаться.

1910.254(д)(7)

Держатели электродов . Держатели электродов, когда они не используются, должны быть расположены так, чтобы они не могли вступать в электрический контакт с людьми, токопроводящими предметами, топливными баками или баллонами со сжатым газом.

1910.254(д)(8)

Поражение электрическим током . Кабели со сращиваниями в пределах 10 футов (3 м) от держателя не должны использоваться. Сварщик не должен наматывать или обматывать кабель сварочного электрода вокруг частей своего тела.

1910.254(д)(9)

Техническое обслуживание .

1910.254(д)(9)(я)

Оператор должен сообщать о любом дефекте оборудования или угрозе безопасности своему руководителю, и использование оборудования должно быть прекращено до тех пор, пока не будет обеспечена его безопасность. Ремонт должен производиться только квалифицированным персоналом.

1910.254(г)(9)(ii)

Намокшие машины должны быть тщательно высушены и испытаны перед использованием.

1910.254(г)(9)(iii)

Кабели с поврежденной изоляцией или оголенными жилами подлежат замене. Соединение отрезков рабочего и электродного кабелей должно производиться с использованием средств соединения, специально предназначенных для этой цели. Соединительные средства должны иметь изоляцию, соответствующую условиям эксплуатации.

[55 FR 13696, 11 апреля 1990 г.; 61 FR 9241, 7 марта 1996 г.; 70 ФР 53929, 13 сентября 2005 г.]

Сварочные аппараты и принадлежности: MIG/TIG/Stick и моторный привод

Поиск

Все категории/ Все сварочное оборудование/ Сварочные аппараты

Сварщики МИГ Палочные сварщики сварщики Сварочные аппараты с приводом от двигателя Сварочные аксессуары Многопроцессорные сварочные аппараты

424 шт. найдено

Сварочный аппарат Millermatic 211 Auto-Set Mig

Millermatic 211 Auto-Set/Small Cart Сварочный аппарат Mig 110/220 В

Сварочный аппарат Miller Multimatic 215 MIG/Stick/TIG

Миллер Мультиматик 220 AC/DC

Б/у Miller Dynasty 210 DX и педаль управления

Многофункциональный сварочный аппарат POWER MIG® 215 MPi™

Сварочный аппарат Millermatic 252 208/230 В + бесплатный шлем

POWER MIG 215 MPi Многофункциональный сварочный аппарат для алюминия One-Pak

Сварочный аппарат Millermatic® 255 MIG/Pulsed MIG

Многопроцессорный сварочный аппарат Miller Multimatic® 255 с двухцилиндровым рабочим колесом EZ-Latch™…

POWER MIG 215 MPi Многофункциональный сварочный аппарат TIG One-Pak

Millermatic® 255 MIG/Pulsed MIG сварочный аппарат с ходовой частью EZ-Latch™

Multimatic 215 с комплектом TIG Kit

Комплект беспроводного ножного управления Miller Dynasty 400

Сварочный аппарат Lincoln AC225 #K1170

Multimatic 235 с тележкой EZ Latch Cart и комплектом TIG

Miller MULTIMATIC 200 115/230 50/60 Гц 1PH #907518

Сварочный комплект Miller Diversion 180AC/DC TIG

Lincoln Ranger 305 Сварочный аппарат с приводом от газового двигателя (Kohler) Ready-Pak

Miller Bobcat 225 с GFCI

Многофункциональный сварочный аппарат Multimatic® 235 с ходовой частью EZ-Latch™

Сварочный аппарат с механизмом подачи проволоки Lincoln SP-140T

Комплект Miller Syncrowave 210 TIG/MIG

Miller Trailblazer® 325 (KOHLER) с электрическим топливным насосом 907797002

Горячие предложения на сварочные аппараты уже в наличии!

Эти сварочные аппараты уже в наличии, доставка быстрая и бесплатная в любую точку континентальной части США. Каждый из этих сварочных аппаратов поставляется с SIX FREBIES без дополнительной оплаты. Запасы ограничены — покупайте, пока они горячие!

Сварочный аппарат Millermatic 211 Autoset Mig #907614
Millermatic 211 Autoset + тележка #951603
Miller Multimatic 220 Multiprocess #907757
Miller Multimatic 215 MIG/Stick #907693

Среди наших наиболее популярных сварочных аппаратов:

Millermatic 211 Autoset Mig Welder

Узнать больше

Сварочный аппарат Millermatic 252 208/230 В

Узнать больше

Miller Spectrum 875 Auto-Line XT60

Подробнее

Лучшие онлайн-цены на сварочные аппараты

Компания Welders Supply предлагает полную линейку качественных сварочных аппаратов и расходных материалов известных марок, чтобы сделать ваш следующий сварочный проект успешным. Вы не найдете лучшего предложения нигде, и все заказы на сумму более 300 долларов США имеют право на бесплатную доставку в пределах континентальной части США.

Сварочные аппараты

Используя самый старый и простой способ сварки, аппараты для сварки стержнями являются наиболее экономичным вариантом и широко используются новичками и в промышленных условиях. Сварочные аппараты для стержневой сварки универсальны и могут использоваться для сварки сплавов железа, стали, алюминия, никеля и меди. Большинство сварщиков, способных выполнять электродуговую сварку, также могут выполнять сварку MIG.

Популярные сварочные аппараты:

Millermatic 211 (БЕСПЛАТНЫЕ перчатки!)
Миллер Мультиматик 215

Аппараты для сварки МИГ

Сварка МИГ позволяет получить более аккуратный шов, чем сварка электродами, но не сложнее, чем сварка ТИГ, что делает ее популярной в производстве. Сварщики MIG используют защитный газ для защиты сварного шва. Как только это настроено, его просто использовать почти как пистолет для горячего клея.

Популярные сварочные аппараты MIG:

Millermatic 252 (Шлем БЕСПЛАТНО!)
Millermatic 211 с маленькой тележкой

Аппараты для сварки TIG

Сварка TIG обеспечивает наиболее красивый и чистый сварной шов, но ее сложнее освоить, чем сварку MIG или дуговую сварку. Сварщики TIG дают сварщику максимальный контроль. Компромисс — крутая кривая обучения и более низкая скорость. Сварка TIG — лучший тип сварки для декоративных деталей и автосварки.

Популярные аппараты для сварки TIG:

Miller Syncrowave 400 Tig Runner
Сварочный аппарат ESAB Warrior 300i Stick/MIG/TIG

Другие типы сварочных аппаратов

Многопроцессорные сварочные аппараты могут выполнять как минимум два описанных выше процесса, обеспечивая большую универсальность в одном аппарате. Для сварщиков, которые планируют сварку в полевых условиях или вдали от традиционных источников энергии, лучше всего подходят сварочные аппараты с приводом от двигателя, которые могут работать как на газе, так и на дизельном топливе.

Популярные многофункциональные сварочные аппараты:	Многопроцессорный сварочный аппарат Miller Multimatic 220 AC/DC Многопроцессорный сварочный аппарат Miller Multimatic 255
Популярные сварочные аппараты с приводом от двигателя:	Miller Trailblazer 302 AIR PACK Сварочный аппарат с приводом от двигателя Сварочный аппарат с двигателем Miller Bobcat 260 LP

Принадлежности для сварочных аппаратов

Покупайте широкий выбор сварочных принадлежностей для аппаратов для сварки электродом, сварки MIG и TIG от некоторых из крупнейших брендов в игре. Аксессуары включают в себя продувочные камеры, педали управления, системы очистки сварных швов и многое другое. Будьте на высоте и держите сварные швы и оборудование в идеальном состоянии с помощью принадлежностей Welders Supply.

Оборудование для газовой/кислородно-ацетиленовой сварки и резки

Газовая сварка существует уже давно и исторически была стандартом в районах с недостаточным электричеством, таких как фермы и сельские общины. Горелочное сварочное оборудование зарекомендовало себя благодаря своей простоте, универсальности и портативности. В Welders Supply вы найдете комплекты для фонарей от ведущих брендов, таких как Victor, Miller и Tillman.

Сварочные аппараты, сварочный газ, сварочное оборудование – Welders Supply Есть все

Welders Supply Company — ваш универсальный магазин всего, от сварочных аппаратов и сварочного газа до защитного оборудования и автозатемняющихся касок. Нет необходимости делать покупки в 5 разных магазинах. Независимо от того, являетесь ли вы любителем, ищущим выгодное предложение на бывшее в употреблении сварочное оборудование, или профессиональным подрядчиком по сварке, желающим экипировать всю бригаду, у Welders Supply есть то, что вам нужно, и у нас есть это по самой низкой цене.

С 1938 года компания Welders Supply снабжает южный штат Висконсин и северный регион Иллинойса качественным сварочным оборудованием и расходными материалами от ведущих производителей. Мы также продаем, сдаем в аренду и обмениваем заправленные газовые баллоны и баллоны в наших магазинах в Кеноша, Висконсин, Уэст-Бенд, Висконсин, ДеКалб, Иллинойс, и Вокеган, Иллинойс.

Наши магазины осуществляют доставку в тот же день в: Милуоки, штат Висконсин; Рокфорд, Иллинойс; Кристал-Лейк, Иллинойс; Белойт, Висконсин; Джейнсвилл, Висконсин; Биг-Бенд, Висконсин; и округ Расин, штат Висконсин.

Самые низкие онлайн-цены и бесплатная доставка для всех заказов на сумму свыше 300 долларов США

Помимо самых низких онлайн-цен на качественное сварочное оборудование и принадлежности, компания Welders Supply предлагает бесплатную доставку по континентальной части США для всех заказов на сумму более 300 долларов США.

TOP HEADLINES
