Сварочные аппараты для дуговой, газовой, точечной сварки: обзор и классификация

Сварка — это процесс соединения двух и более металлических деталей путем их частичного сплавления. Для образования расплавленной зоны на границе двух деталей их требуется нагреть. Тысячелетиями кузнецы нагревали обе соединяемые заготовки в горнах кузниц, а потом ударами молота соединяли их.

Аргонодуговая сварка силумина

В начале 20 века, с развитием химии и изобретения способа безопасного использования горючих газов, была разработана и применена технология газовой сварки и созданы первые газосварочные аппараты. Появилась возможность нагревать огнем газовой горелки не все детали целиком, а только зону их соединения.

Сварочный агрегат

Практически одновременно инженеры и ученые догадались использовать свойство электрической дуги для локального нагрева соединяемых деталей, пропуская через них мощный электроток. Так родился первый электросварочный агрегат.

Виды сварочных аппаратов

Сварочные аппараты, применяемые в домашней мастерской, подразделяются на:

• Трансформаторного типа.
• Инверторного типа.
• Полуавтоматические.
• Аргонодуговые.
• Точечной сварки.
• Газосварочные.

Газовый набор для сварки

Электрический аппарат для сварки труб

Аппарат для сварки бывает электрическим или газовым. Электросварочные аппараты, чаще всего, проще в использовании и в освоении, менее пожароопасные и поэтому более популярны у домашних мастеров.

Трансформаторы

Сварочный трансформатор представляют собой мощный понижающий электротрасформатор. Понижая напряжение в десятки раз, он по законам физики одновременно дает возможность использовать в десятки раз более сильный ток, до сотен ампер. Сила тока становится достаточной для возникновения между деталью и электродом постоянного электродугового разряда, расплавляющего рабочую область деталей.

Конструкция сварочного трансформатора примитивна, и стоимость невысока. НА этом его достоинства исчерпываются. Недостатков же набирается существенный список:

• Малый диапазон и низкая точность регулировки сварного тока.
• Очень большой вес.
• Низкая стабильность дуги.
• Залипание электрода.
• Качественный шов получается только у опытного сварщика.
• Падение напряжения в питающей сети при включении режима сварки.
• Низкий коэффициент полезного действия ввиду высоких индуктивных потерь.

Трансформатор для электродуговой сварки

Два-три десятилетия тому назад 99 из 100 сварочных аппаратов были трансформаторного типа. Сегодня использовать такой сварочный аппарат для домашних работ уже никому не придет в голову. За этот короткий срок они окончательно ушли в прошлое, сохранившись лишь в политехническом музее и в дедушкином сарае.

Выпрямители

Такой агрегат представляет собой сварочный аппарат трансформаторного типа, на выходе которого добавлен блок выпрямителя. Работа проводится постоянным током, что повышает устойчивость дуги и позволяет работать менее опытным мастерам.

Однако основные минусы аппарата трансформаторного типа:

• Существенная масса и габариты.
• Скачки напряжения в электросети.
• Большие потери энергии.

Внешний вид сварочного выпрямителя

Сохраняются и у выпрямителей. Сегодня такие сварочные аппараты также окончательно вошли в категорию устаревших.

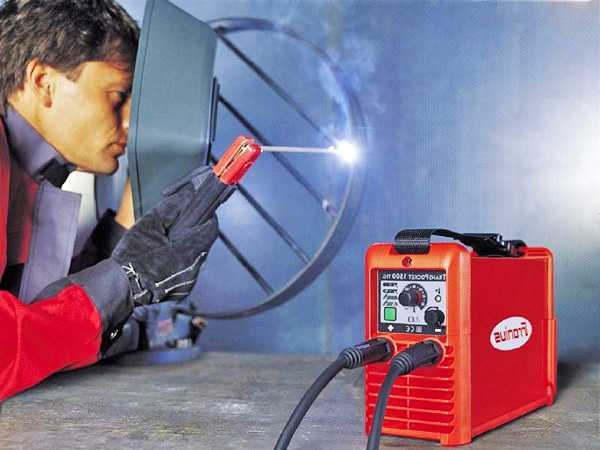

Инверторы

Инвертор отличается современной конструкцией и многими преимуществами. Напряжение на его входе проходит несколько стадий преобразования:

1. Переменный электрический ток частотой 50-60 герц и напряжением 110-220 вольт преобразуется в постоянный
2. Импульсы его сглаживаются
3. Постоянный ток преобразуется в переменный с частотой 25-55 кГц
4. Высокочастотный трансформатор, габариты и масса которого в сотни раз меньше, чем у низкочастотного, понижает напряжение до 80 в, увеличивая силу тока до 250- и даже 500 А.
5. Наконец, переменный ток снова выпрямляется и превращается в постоянный и подается на электрод.

Сложность конструкции многократно окупается следующими достоинствами

• Широкий диапазон изменения рабочего тока.
• Стабильность сварочной дуги.
• Качественный шов даже у начинающего сварщика.
• Возможность автоматической регулировки тока в начале шва для предотвращения залипания электрода.
• Отсутствие бросков напряжения в электросети.
• Высокий коэффициент полезного действия.
• Скромный вес и размеры.

Инструкция сварочного инвертора

Такие агрегаты завоевали доминирующее положение на рынке домашних и полупрофессиональных устройств.

Полуавтоматы

Полуавтоматические сварочные аппараты — это следующий этап эволюции по отношению к инверторам. Вместо дискретных электродов они используют автоматически подаваемую в рабочую зону сварочную проволоку, работа при этом ведется в защитной атмосфере инертного газа, также поступающего через горелку. Аппараты незаменимы при соединении тонколистовых изделий и цветных металлов.

Полуавтоматы могут работать в нескольких режимах:

• MIG – работа в атмосфере инертных газов. Подходит для соединения деталей из нержавеющей стали, инертный газ препятствует потере деталями легирующих присадок.
• MAG – сварка в атмосфере активных газов, подаваемых в рабочую зону. Газовое облако защищает сварочную ванну от окисления кислородом воздуха.
• MMA – традиционная ручная дуговая сварка. В этом режиме применяется специальная флюсосодержащая сварочная проволока.

Сварочный полуавтомат своими руками

Аппарат дает идеально ровный шов, не вызывает коробления даже тонких свариваемых деталей. Встроенный блок автоматических регулировок облегчает труд мастера и не требует его высокой квалификации. Аппараты стоят дорого, и экономический эффект могут дать только при больших объемах сварочных работ.

Аргонодуговой сварочный аппарат

Этот метод применяется для нержавейки и цветных металлов, особенно при значительной толщине изделий. Инертный газ защищает нагретые детали от окислительного воздействия кислорода воздуха. Аргон химически инертен и существенно тяжелее воздуха, поэтому вытесняет его из рабочей зоны. Применяются как плавящиеся, так и неплавящиеся электроды.

Современные аргонодуговые сварочные аппараты применяются и для соединения деталей из титановых и алюминиевых сплавов. Важное преимущество метода — хорошая глубина проварки шва и качественное присоединение тонкостенной детали к толстостенной.

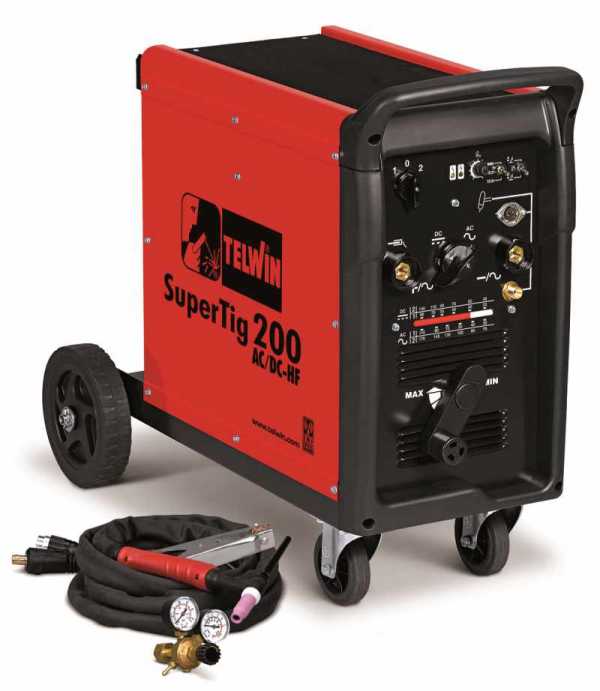

Аппарат для аргонодуговой сварки

Недостатками являются малая производительность и высокие требования к квалификации сварщика, поэтому распространение такие аппараты получили преимущественно на производствах либо в специализированных мастерских, имеющих достаточные объемы работ. Если домашнему мастеру надо сварить два куска нержавейки, то проще (и дешевле) будет обратиться в такую мастерскую

Аппарат для точечной сварки

Точечная сварка из цехов промышленных предприятий шагнула и в домашние мастерские. Она применяется там, где нужно быстро и надежно соединить тонкостенные детали, а герметичность соединения необязательна.

Аппарат для точечной сварки генерирует короткие, но очень мощные импульсы, которые расплавляют небольшую зону контакта двух свариваемых деталей на очень короткий срок, которого достаточно, однако, для надежного соединения деталей в этой точке.

Точечная контактная сварка

Такие аппараты применяют для соединения тонкостенных конструкций из конструкционной стали, нержавейки и цветных металлов.

Аппарат для газовой резки и сварки

В аппаратах газовой сварки и резки разогрев металла до температуры пластичности происходит путем нагрева рабочей зоны огнем газовой горелки. В газовой горелке образуется газовая смесь из хранящихся в разных баллонах горючего газа и кислорода, играющего роль окислителя. В качестве горючего газа используется как обычный пропан, так и ацетилен.

Аппарат обладает рядом несомненных преимуществ:

• Ничем не ограниченная мобильность — электроснабжение для работы аппарата не требуется.
• Простота конструкции и низкая стоимость.
• Широкий диапазон регулировки степени нагрева, подачи газовой смеси и темпа формирования шва.
• Возможность использования одного и того же аппарата как при сварке, так и при разрезании металлоконструкций.

Недостатками такого агрегата являются:

• Длительность обучения и наработки опыта.
• Высокая пожароопасность.
• Ограниченный перечень свариваемых металлов и сплавов.
• Низкая производительность.

Процесс газовой сварки

Такой аппарат — неплохое решение для домашнего мастера, если ему не нужно сваривать редкие металлы и особо сложные конструкции, а нужно раз в неделю подварить ворота или починить культиватор.

Плазменная сварка

В аппаратах плазменной сварки в качестве источника тепла используется поток плазмы — высокотемпературного ионизированного газа. Температура в рабочей зоне достигает 30 тысяч градусов, что в несколько раз превышает температуру, достигаемую с помощью электрической дуги. Такая высокая энергетика процесса позволяет соединять детали толщиной до сантиметра за один проход, а за несколько проходов надежно сваривать и толстостенные детали.

К сварочной горелке подводят поток рабочего газа, кроме того, на ней действует контур водяного охлаждения.

Ввиду высокой сложности и дороговизны установки применяется исключительно в производственных условиях.

Как выбрать сварочный аппарат для дома

Как выбрать сварочный аппарат для дома? Для этого необходимо, прежде всего, определиться с перечнем тех работ, которые вы собираетесь выполнять, и их периодичностью и объемом. Если вы собираетесь раз в сезон подварить старую тяпку — то подойдет и дедушкин сварочный трансформатор из сарая. Если же в планах на строительный сезон значится 120-метровый забор с воротами и калиткой — выбираем инверторный сварочный аппарат средней мощности. Если же вы собираетесь начать свой бизнес и брать заказы на сварку как черных, так и цветных металлов — самое время посмотреть производительные полуавтоматы.

Для всех типов сварочных аппаратов необходимо проанализировать их электрические параметры, чтобы не промахнуться с подключением к сети электроснабжения.

• Питающее напряжение. На рынке доступны аппараты на 220 и на 380 вольт. Для 380-вольтового устройства потребуется прокладывать отдельную проводку, такое имеет смысл делать только в стационарной мастерской среднего уровня. Для домашних нужд будет совершенно достаточно 220-вольтового инвертора. К тому же они малочувствительны к перепадам питающего напряжения и само не оказывают на сеть снабжения отрицательного влияния.
• Выходной, или сварочный ток. Для эпизодических домашних работ достаточно тока в 160-180 А, это позволит варить электродами до 4 мм металл такой же толщины. Для более толстых листов и проката потребуется ток в 20-250 А.
• Напряжение холостого хода. От этой характеристики зависит легкость запуска электрической дуги, чем выше такое напряжение — тем легче начать шов. У бытовых моделей варьируется от 40 до 90 вольт.
• Максимальный диаметр электрода. Этот параметр зависит от сварочного тока и определяет, металл какой толщины можно будет качественно проварить на данном сварочном аппарате.

Стоит упомянуть также несколько полезных опций сварочных аппаратов, облегчающих освоение процесса сварки:

• Hot Start- в начале сварки выдается дополнительный импульс повышенной мощности
• Anti-Stick- система предотвращения залипания электрода в этом случае снижает сварочный ток
• Arc Force- если малоопытный сварщик слишком быстро приближает электрод, система

Опытный сварщик может обойтись и без этих усовершенствований.

Тип сварки

Существует несколько общепринятых обозначений типов сварки.

Сварка MMA

Manual Metal Arc — электросварка отдельными электродами. Применяется в аппаратах трансформаторного типа и в инверторах. Характеризуется небольшими издержками при малых объемах работ, подходит для начинающих мастеров.

Сущность процесса сварки MMA

Сварка TIG

Tungsten Inert Gas —применение неплавящегося вольфрамового электрода и защитного инертного газа. Применяется для работы по нержавейке и цветным металлам. Требует более высокой квалификации сварщика, чаще используется на производствах или в специализированных мастерских/

Метод TIG сварки

Сварка MIG/MAG

Metal Inert/Active Gas — полуавтоматическая сварка с механической подачей сварочной проволоки в рабочую зону. Проводится в атмосфере принудительно нагнетаемого инертного (MIG) или активного (MAG) газа.

Наиболее широко применяется в промышленности, но в последнее время метод стал приобретать все большую популярность и среди домашних мастеров.

Виды электродов

Электроды для ручной сварки делятся на две большие группы.

Плавкие электроды

Такие электроды сделаны из металла с присадками, и покрыты слоем флюсообразующей обсыпки. Они полностью расплавляются в процессе сварки и входят в состав сварного шва.

Плавящийся электрод

Неплавкие электроды

Эти электроды делают из тугоплавких относительно свариваемых деталей материалов — вольфрама, графита, специально отформованного угля и других.

Внешний вид неплавящихся электродов

Они не плавятся в ходе сварки и не входят в сварной шов, а служат для подвода электрического тока к сварочной дуге

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

AIRLINE-AJS-W-03, Альтаир SE-160 и прочие

Сварочный аппарат + Пуско-зарядное устройство (3в1) AIRLINE AJS-W-03. Фото 220Вольт

Надежный сварочный аппарат с зарядным устройством полезен в быту, он предназначен как для профессионалов, так и для любителей. В тоже время он обладает характеристиками устройства для запуска автомобиля и подзарядки аккумуляторной батареи. Имеет микропроцессоры для контроля технических характеристик дуги и может применяться в работах где необходима сварка полуавтоматом (MIG/MAG). В комплекте может идти приспособление для проволочной подачи. Сварочный аппарат с зарядным устройством удобен в эксплуатации и экономичен в потреблении электроэнергии.

Бытовые инверторы и зарядка ими аккумуляторов

Каким образом выполняется зарядка автомобиля сварочным аппаратом можно увидеть в видео.

Но если у вас специальное устройство, то рисковать что-либо сжечь не придется.

Пуско-зарядное устройство своими руками из сварочника — стоит ли затевать

Что бы претворить в жизнь эту задумку, необходим не только специальный инструмент и умение им пользоваться, но и знания, что бы правильно рассчитать электрические цепи.

Начнём с пускового устройства. Требуется оно, как правило, зимой, когда и аккумулятор «сел», и двигатель замёрз. В автомобилях старых конструкций в передний торец коленчатого вала ввинчивался храповик для «кривого стартёра». Автомобилисты старшего поколения помнят, как трудно было проворачивать его в «студёную зимнюю пору» (молодёжи придётся поверить). Электрическому стартёру, чтобы создать соответствующий крутящий момент, нужен очень большой постоянный ток при сравнительно низком напряжении (10…12 вольт на карбюраторных двигателях и 20…24 вольта на дизельных).

Сварочные трансформаторы не имеют вторичной обмотки, создающей такое напряжение, и в «окне» нет места для намотки новой. Какая-либо «комбинация» с понижением напряжения первичной обмотки (дополнительные понижающий трансформатор или автотрансформатор) является дорогостоящим удовольствием и

требует расчёта параметров схемы. Ошибка в расчётах или реализации может привести к тому, что и «пускача» не будет, и сварочник перестанет работать.

Ещё сложнее с зарядным устройством. Зарядка — это сложнейший электрохимический процесс. Для правильного его протекания, должен поддерживаться электрический ток, в цифровом выражении равный 0,1 электрической ёмкости аккумуляторной батареи. Причём, по мере заряда величина его будет падать. В специализированных «зарядках» процесс регулируется сложной электронной схемой. При постройке такого девайса, к проблеме с низким переменным напряжением, добавится регулировка величины зарядного тока. В этом случае потребуется купить дорогостоящие электронные компоненты, собрать схему и настроить её (для этого нужны специальные знания, инструмент и оборудование).

Совет. Дешевле купить зарядно-пусковое устройство промышленного изготовления для вашего аккумулятора. При этом сварочник не пострадает.

Профессиональные аппараты с зарядно-пусковой функцией 3в1

Инверторы, используемые при выполнении работ в бытовых условиях, а также профессиональные сварочные аппараты могут иметь зарядно-пусковую функцию. Подобные устройства представляют собой аппараты 3 в 1, позволяющие выполнять несколько функций:

• осуществлять сварочные работы;
• производить запуск двигателей внутреннего сгорания автомобиля;
• проводить подзарядку батарей бензиновых и дизельных двигателей.

Такие сварочники имеют более широкий спектр сфер применения. Они позволяют экономить денежные средства на покупку «пускача», а также смогут выручить в ситуации, когда аккумулятор «сел», а пускового устройства нет.

Сварочный инвертор SSVA-160-2 (ССВА-160-2), инструкция, отзывы и не только

Сварочный аппарат с зарядным устройством «SSVA-160-2» (далее — САЗУ) является многофункциональным источником тока инверторного типа.

Назначение САЗУ

Устройство инверторного типа SSVA-160-2 используется в качестве:

• источника постоянного тока, который имеет ВАХ с регулируемым наклоном. Может использоваться при ручной дуговой сварке (MMA) с применением покрытых электродов Ø 1.6…5 мм. Девайс обеспечивает выходной ток до 190 А;
• источника постоянного тока в составе аппаратуры для полуавтоматической сварки. Аппаратура может выполнять сварку в среде защитных газов (MIG/MAG) и осуществлять механическую подачу сварочной проволоки Ø 0,6…1,0 мм;
• источника постоянного тока для аппаратуры, которая осуществляет сварку неплавящимися вольфрамовыми электродами. Сварка может осуществляться в среде инертных газов с контактным поджигом дуги (TIG).

Сварочный аппарат с зарядным устройством SSVA-160-2.

Технические характеристики

Сварочный аппарат с зарядным устройством SSVA-160-2 имеет следующие технические характеристики:

• потребляемая мощность, КВт: 6,7;
• сварочный ток при сварке ММА, А: 5…190;
• сварочное напряжение при сварке MIG/MAG, В: 12,4…24,6;
• коэффициент прерывистости работы при сварочном токе 160 А, %: 60;
• диаметр электродов, Ø мм: 1,6…5;
• масса нетто, кг: 10,0;
• гарантийный срок эксплуатации, мес.: 24.

Ввиду того, что купить аппарат сегодня уже проблематично, рекомендуем посмотреть на очень хороший аналог, который представлен далее.

AIRLINE Ajs-w-03

Пуско-зарядное устройство AIRLINE AJS-W-03 осуществляет зарядку аккумуляторных батарей с напряжением 12 В и 24 В, пуск двигателя автомобиля и электродную электросварку.

Описание пуско-зарядного устройства

Пуско-зарядное устройство AIRLINE AJS-W-03 (далее — ПЗУ) представляет собой инверторное зарядное устройство, совмещённое со сварочным аппаратом. Выбор режима работы

осуществляется переключателем, который установлен на корпусе.

Интерфейс ПЗУ AIRLINE-AJS-W-03. Фото 220Вольт

Он позволяет выбрать один из трёх режимов работы:

ПЗУ AIRLINE AJS-W-03 с кабелями. Фото 220Вольт

Технические характеристики ПЗУ

ПЗУ имеет следующие характеристики:

• тип аккумуляторов: свинцово-кислотные стартёрные АКБ;
• параметры питающей электрической сети:
  • напряжение сети, В: 220;
  • максимальный ток питающей сети, А: 35;
  • максимальная потребляемая мощность, КВт: 7,7;
  • частота питающей сети, Гц: 50;
• напряжение на выходе, В: 14,5/29;
• сила тока на выходе, A:
  • в режим 12 В, А: 250;
  • в режиме 24 В, А: 200;
  • сварочный, А: 180;
• дисплей: цифровой;
• безопасность обеспечивается:
  • индикацией:
    • перегрузок;
    • напряжения питания;
    • рабочего режима;
  • системой защиты от перегрузки;
• степень защиты: IP21;
• сварочный ток: постоянный;
• пределы регулировки сварочного тока, А: 30…180;
• номинальный сварочный ток при ПВ = 60%, А: 150;
• диаметр сварочного электрода, мм: 1,6…4;
• максимальная емкость заряжаемой от ПЗУ АКБ, А/ч: 500;
• температура эксплуатации, °С: минус 30…+40;
• размеры (В х Ш х Д), мм: 350 х 130 х 250;
• размер упаковки (В х Ш х Д), мм: 450 x 220 x 330;
• масса нетто/брутто, кг: 7/10.2;

AIRLINE-AJS-W-03. Вид сзади. Фото 220Вольт

Достоинства

ПЗУ обладает целым рядом достоинств:

• девайс совмещает три устройства в одном:
• зарядное устройство 12- и 24-вольтовых АКБ;
• пусковое устройство;
• сварочный аппарат;
• возможность реализации указанных выше опций гарантируется высокой выходной мощностью;
• оригинальный дизайн аппарата сочетается с долговечным и прочным металлическим корпусом;
• интуитивно понятный интерфейс;
• небольшие габариты и масса по сравнению с аналогичными устройствами;
• устройство укомплектовано удобными в эксплуатации и мощными кабелями:
• кабелем с зажимом типа «крокодил» имеет длину 1,5 м;
• кабель с держателем электрода — 1,5 м.

В заключение, предлагаем вам посмотреть видеоролик «ПЗУ сварочный аппарат: 3 в 1», в котором рассказывается о пуско-зарядном устройстве «AIRLINE AJS-W-03».

Сварочно-пусковой трансформатор Терминатор: электрическая схема, характеристики выпрямителя и другие сведения

Очень компактный сварочный аппарат «Терминатор» спроектирован

для сварки, а также резки штучным электродом низкоуглеродистой стали. Кроме того, в нем имеется встроенное пуско-зарядное устройство для запуска двигателя легкового автомобиля с системой электропитания и аккумулятором на 12В.

Аппарат может применяться в коммунальном хозяйстве и промышленности, особенно хорош в автомобильных ремонтных мастерских и в мобильных ремонтных бригадах. Благодаря достаточно компактным размерам, а также небольшому весу, аппарат хорош для тех работ, где место сварки часто меняется, нужно постоянное перемещение от объекта к объекту.

Сварочный аппарат с зарядным устройством ТЕРМИНАТОР имеет уникальную конструкцию и снабжен системой принудительного охлаждения. Поэтому сварка может производится практически непрерывно на всех, в том числе и максимальных режимах работы. Все обмотки трансформатора и токоведущие шины изготовлены из электротехнической меди.

Конструкция аппарата делает его простым в применении и управлении. Его быстро и просто осваивают даже пользователи с невысокой квалификацией. Конструкция делает возможным работу с ним в заплечном варианте, на высотных работах.

Аппарат достаточно экономичен и позволяет уменьшать затраты на потребленную электроэнергию. «Терминатор» может применяться в любых областях промышленности, в коммунальном и сельском хозяйстве, в автомастерских, прекрасно показал себя на приусадебных участках и просто в быту. И все это из-за небольших габаритов и веса, что позволяет просто и быстро менять место сварки и легко перемещаться от объекта к объекту.

Технические характеристики:

1. Электросеть — 220 В, 50Гц.
2. Максимальный ток — 25 А.
3. Тип сварочного тока — постоянный.
4. Вес — 13 кг.
5. Марки используемых электродов — ОЗС-4, АНО-12.

В комплект поставки входит:

• Сварочный аппарат с зарядным устройством «Терминатор» – 1 шт.
• Паспорт – 1 шт.
• Силовые провода вместе с электрододержателем, а также зажимом (поставляют отдельно) – 1 шт.
• Маска (поставляют отдельно) – шт.
• Вилка электрическая 2-х вид (поставляют отдельно) – 1 шт.

Оборудование для сварки Альтаир SE-160

Более высокая цена на аппарат инверторного типа, чем на трансформаторный аппарат не должна отпугивать покупателя. Инверторный аппарат имеет ряд неоспоримых преимуществ, и подойдёт как для начинающих сварщиков, так и для профессионалов. Новички смогут быстрее научиться сложному сварочному ремеслу, а для профессионалов это шаг вперед. Это как пересесть с отечественного автомобиля на иномарку.

Новые технологии позволили иметь под рукой сварочный аппарат с зарядным устройством. Масса аппарата снижена в несколько раз, уменьшены его размеры, улучшены дизайн и технические характеристики. Широчайший диапазон и плавность регулировки силы тока, качественный сварочный шов, высокий уровень электробезопасности, стабильность зажигания дуги, минимальное разбрызгивание расплавленного металла при сварке — это не все достоинства сварочного аппарата. Многие аппараты могут использоваться для пуска автомобилей и зарядки аккумуляторов.

При отношении к аппарату, как к электронному устройству, он будет работоспособен долгие годы. Низкое напряжение в сети, работа при морозе в 10 градусов, хранение при низких температурах, приводящая к образованию конденсата на платах, могут испортить аппарат.

Альтаир 160 SE, уникален своими компактными габаритами и предназначен для сварки обычными электродами. Аппарат приспособлен работать от бортовой сети автомобиля с напряжением 12В, и также, устройство включает функцию пуско-зарядного устройства. Если дополнительно приобрести аргоновую горелку, то устройство можно использовать для дуговой аргоновой сварки.

Управление микропроцессорами обеспечивает стабильный и точный ток, и ограничивает мощность потребляемую от автомобильной сети. Также есть режим «антиприлипание электрода», так называемый Anti-Sticking, при котором можно эксплуатировать наше устройство от бытовых сетей, которые могут быть очень нестабильны, а также от автономных дизельных электростанций. Мощностью достигающих 4 кВт.

Немаловажной и полезной функцией данного аппарата есть режим зарядки аккумулятора. При столь компактных размеров и таком количестве функций, согласитесь, это очень важная деталь. Ручную дуговую сварку можно применять для сталей с низким содержанием углерода. Кроме того устройство оснащено функцией пуска легкового авто.

Говоря о технических характеристиках оборудования, в первую очередь стоить отметить вес и размеры сварочного аппарата. Ширина его оставляет всего 125 мм., высота — 240, длина — 320 мм. и все эти при весе всего в 5 кг! Комплектация набора включает в себя сам инвертор, держатель с силовым кабелем, паспорт с техническими данными и руководством по эксплуатации.

При эксплуатации придерживайтесь следующих характеристик, которые являются основными:

• Напряжение в сети должно быть 220 В, частота сети 50 Герц, сварка проходит при постоянном токе.
• Диапазон можем плавно менять от 5 до 160 Ампер, напряжение при холостом ходу должно быть в 60 В, при потреблении из сети максимального тока в 17 Ампер.
• В режиме запуска авто, напряжение должно быть 14,2 Вольта, а максимальный ток при этом же режиме до 180 Ампер.
• Потребляемая при этом мощность из сети не более 3,8 Кило Ватт.
• Продолжительность включения (ПВ), в процентах % — при стандартной комнатной температуре в 20°С, и силе тока 75 А – равно 100 %, но если при той же температуру сила тока составляет 160 А то — 42 %.
• Диаметр электродов,подбираем исходя из размеров в 2,0-3,0 мм.
• Охлаждение агрегата — принудительное воздушное.
• Длина кабеля с держателем равна двум метрам.

Данную модель приобрести сегодня также сложно, поэтому советуем рассмотреть все таки AIRLINE AJS-W-03 (см. выше).

kovka-svarka.net

Виды промышленных сварочных аппаратов

Вся современная промышленность и строительство не сможет существовать, если не будет использовать сварочные работы. Оборудование для сварки получило широкое распространение в роботизированных комплексах автомобильных заводов и микроэлектронных производствах, его применяют при строительстве мостов, космических кораблей, и сельхозтехники. Конструкция промышленных устройств, их производительность, способы сварки отличаются огромным разнообразием.

Виды оборудования

Для промышленного сварочного оборудования характерна специализация, позволяющая достичь максимальной производительности. Поэтому зачастую промышленные аппараты использует только одну технологию сварки: электродуговую, контактную, лазерную, плазменную и так далее.

По степени механизации промышленное оборудование может быть полностью автоматическим, полуавтоматическим или предназначаться для ручных работ. Аппараты варят постоянным или переменным током, источником, и в зависимости от источника питания подразделяются на четыре категории:

• трансформаторные;
• выпрямительные;
• инверторные;
• генераторные.

Трансформаторный аппарат для сварки наиболее простой и надежный. Промышленный трехфазный трансформатор на 380 Вольт рассчитан на непрерывную работу, часто имеет несколько постов, то есть позволяет работать нескольким сварщикам одновременно.

Большей частью такие агрегаты встречаются в стационарном варианте в цехах, но есть и мобильные варианты. Они отличаются массой порядка нескольких сот килограмм, позволяют работать с электродами и металлом толщиной 5 и более миллиметров.

Большая масса обусловлена тем, что трансформатор преобразует энергию на низкой частоте. Обычно он используется при ручной электродуговой сварке.

Выпрямительные источники питания на выходе вторичной обмотки понижающего трансформатора имеют диодную мостовую схему, что позволяет выпрямить переменный ток. Промышленные преобразователи данного вида обеспечивают более стабильную дугу по сравнению с чисто трансформаторным устройством.

Сварочный инвертор обеспечивает стабильную дугу независимо от характеристик питающего напряжения. Работает на постоянном токе. Благодаря преобразованию напряжения переменного тока на высокой частоте получается значительная экономия по габаритам и массе сварочного аппарата.

К генераторным сварочным аппаратам относятся все устройства, способные функционировать от дизельного или подобного ему генератора тока.

Контактный метод в производстве

Большинство промышленных сварочных аппаратов предназначено для электродуговой или контактной сварки. Последняя повсеместно используется в авторемонтных мастерских, на автомобилестроительных заводах и множестве других производств.

Основными достоинствами контактной сварки являются высокая производительность, минимальные эксплуатационные расходы и отличное качество сварного соединения.

По виду установки промышленная контактная сварка бывает мобильной, подвесной и стационарной. В зависимости от способа образования шва оборудование делят на стыковое, шовное, рельефное и точечное.

Стыковое промышленное оборудование часто используется для сварки медных труб. Стык может создаваться по технологии сопротивления и оплавления.

Метод сопротивления применяют для соединения изделий из низкоуглеродистой стали с небольшим сечением.

Оплавление – технология позволяющая соединять метал больших сечений, она применяется в судостроении при изготовлении цепей для якорей и подобных изделий. С помощью промышленной сварки оплавлением соединяют рельсы железной дороги для получения бесстыковых путей.

В аппаратах шовной сварки установлены ролики, позволяющие варить трубы и резервуары. Рельефная сварка используется в приборостроении и автомобилестроении для присоединения различных кронштейнов.

В составе роботизированной линии повсеместно можно встретить аппараты точечной сварки. Рабочим элементом у них являются электроды из высококачественной бронзы и меди.

Лазерные и плазменные устройства

Особняком стоит лазерная промышленная сварка. Лазерные аппараты могут соединять металл до 2 мм толщиной, но в основном работают с мелкими изделиями толщиной несколько микрон.

Лазерные сварочные аппараты применяются в микроэлектронике и приборостроении, в ювелирном производстве. Часто они работают в составе автоматизированных производственных линий. Швы получаются высочайшего качества, но у такого оборудования высокая стоимость.

На производстве широкое распространение получила плазменная резка благодаря высокому качеству реза и низким эксплуатационным расходам. Плазменные промышленные аппараты используются в режиме сварки при соединении толстостенных материалов.

Автоматизированные системы

Автоматическое сварочное оборудование используется исключительно в промышленном производстве и строительстве магистральных трубопроводов большого диаметра благодаря высокой производительности сварочных работ.

Роль человека здесь минимальна, оператору требуется установить оборудование в начале шва, остальное сделает устройство. Качество шва получается высоким с постоянными заданными характеристиками.

Промышленные установки узкоспециализированы, могут варить, например, только трубы. В основном автоматические сварочные аппараты делают стационарного исполнения, но бывают и мобильные.

Более высокий уровень автоматизации наблюдается в роботизированных производственных линиях, где функция человека ограничивается наблюдением за процессом сварки и проведением регламентных работ.

Полуавтомат

Наибольшее распространение получили промышленные сварочные аппараты с полуавтоматической подачей присадки. По сравнению с полными автоматами они отличаются универсальностью, могут работать практически с любыми изделиями в труднодоступных местах.

Если полуавтомат сравнивать с ручной дуговой сваркой, то несомненным преимуществом первого является:

• более высокая производительность работ;
• относительно невысокие требования к профессиональным навыкам сварщика;
• получение более качественного сварного соединения благодаря использованию защитных газов.

Сварщик направляет головку горелки полуавтомата вдоль шва с равномерной скоростью, на одном и том же расстоянии от сварочной ванны, на этом его функция заканчивается. Газ и поволока подаются автоматически.

Используется газ активного (азот, углекислота) или инертного (аргон, гелий) типа. И тот и другой защищает сварочную ванну от вредного влияния атмосферного кислорода.

В промышленных сварочных аппаратах на производстве чаще используется углекислый газ из-за его дешевизны, он эффективен при сварке низкоуглеродистых сталей. Там, где надо получить максимально надежный шов, полуавтомат работает с подачей аргона или гелия.

Устройства советского периода

Источнику сварочного тока и вообще технологии сварки в Советском Союзе придавалось такое большое значение, что в тридцатых годах двадцатого века был создан институт электросварки.

Многими его разработками до сих пор пользуются, так же как и промышленными сварочными аппаратами советского производства. Кстати, маркировка на сварочном оборудовании, производимом в России, сохранилась еще с тех времен.

В советское время сварочное оборудование было громоздким, работало на трансформаторах, но отличалось высокой надежностью.

На некоторых производствах еще стоят советские сварочные трансформаторы, и они исправно выполняет свои функции. Хотя для бытовых нужд повсеместно используют легкие компактные инверторы, промышленные трансформаторы не стоит недооценивать.

Инверторное оборудование

Современные сварочные аппараты ручной дуговой сварки и полуавтоматы в качестве источника питания используют промышленный инвертор, который является главным элементом сварочного оборудования.

От бытового аппарата он отличается тем, что у него трехфазное питание и большая мощность, он имеет много различных настроек и функций.

Трехфазные промышленные инверторы имеет немного большие габариты по сравнению с однофазными аппаратами, но большую мощность, соответственно, большие сварочные токи.

Использование транзисторов шестого поколения позволяет держать стабильную дугу даже при сильных просадках сетевого напряжения. Сварочный ток может регулироваться в широком диапазоне.

Возможно изменение полярности, что также расширяет функциональные возможности аппарата, позволяет варить тонкостенные и толстостенные изделия.

Одним из главных параметров, по которым нужно выбирать промышленный сварочный аппарат, является мощность. От нее напрямую зависит сила сварочного тока, диаметр используемых электродов и толщина свариваемого металла.

Мощность следует выбирать с запасом. Обычно указывается мощность потребления устройства при работе с максимальным сварочным током. При таком режиме ПН составляет 60-70%.

Желательно наличие системы охлаждения, влияющей на размер установки. Не нужно гнаться за малыми габаритами, поскольку у них обычно ухудшается вентиляция, время непрерывной работы при этом сильно сокращается.

svaring.com

Электросварочное оборудование | Сварка своими руками

Рейтинг сварочных аппаратов (инверторов): Место № 1 Ресанта саи 220ПН Место № 2 СВАРОГ ARC 205 (J96) CASE Место № 3 Fubag ir 200 Место № 4 AuroraPRO STICKMATE 160 Место № 5 Форсаж 161 Место № 6 Elitech ИС 220М   Лучший сварочный аппарат для ручной дуговой сварки в категории «бюджетный» Место №1 Ресанта… Читать далее »

Категории : Электросварочное оборудование Метки: лучший сварочный аппарат, рейтинг сварочных аппаратов, рейтинг сварочных инверторов, хороший сварочный аппарат

Для эффективной работы сварщикам приходится постоянно перемещаться по объекту, а розетка находится только в одном месте, поэтому без удлинителя в большинстве случаев обойтись просто нельзя. Наиболее востребованная длина кабеля, способная сделать вашу работу комфортной 20-40 м, это если говорить в общем. А в частных случаях все подбирается индивидуально. Теория Как бы многие из нас не… Читать далее »

Категории : Ручная дуговая сварка Метки: сварочный удлинитель, удлинитель

Подскажите, инвертор с «основным» TIG режимом полноценно может применяться как MMA?   Это кстати, интересный вопрос. Дело в том, что на аппаратах ММА с функцией TIG (наоборот) полноценное использование TIG невозможно из-за разных ВАХ процессов. В ММА ВАХ падающая или наклонная, или как ее еще называют … одним словом, график идет сверху вниз. Это значит,… Читать далее »

Категории : Аргонодуговая сварка Ручная дуговая сварка Метки: сварочные tig mma

Сварочные аппараты инверторного типа появились относительно недавно и привели к настоящей революции в производстве электросварочного оборудования. Само определение «инвертор» применительно к сварочному аппарату ошибочно. Правильно было бы говорить: сварочный аппарат с инверторным блоком питания. В чем же преимущество использования такого блока? 1.Самое основное – это уменьшение потребления электропитания и увеличение КПД. Вследствие уменьшения тока потребления снижена нагрузка… Читать далее »

Категории : Электросварочное оборудование Метки: сварочные аппараты инверторного типа

Электрододержатель для сварки ММА – приспособление, предназначенное для удержания штучного электрода и подачи на него электрического тока. Хороший держатель электродов: дает надежное крепление электрода и возможность быстрого изменения угла выхода электрода; гарантирует полноценный электрический контакт; обеспечивает быструю замену электрода. легкость – не последний параметр, на который необходимо обратить внимание. В конце рабочего дня с тяжелым… Читать далее »

Категории : Ручная дуговая сварка Самоделки Метки: держак, держатель сварочный, держатель электродов, электрододержатель, электрододержатель esab

Переход к разделам статьи: Сварка черной стали Сварка нержавейки Сварка алюминия Сварка меди Сварка бронзы Сварка магния Какие особенности АрДС некоторых металлов? Как выбрать присадочный пруток? Зачем нужен присадочный пруток? Банальные вопросы, которые задает себе каждый начинающий сварщик-аргонщик, ведь при аргонодуговой сварке (читайте АрДС для чайников) необходимо в одной руке держать горелку, перемещая ее вдоль… Читать далее »

Категории : Аргонодуговая сварка Расходные сварочные материалы Сварка магния Метки: алюминивый пруток, аргонодуговая, магниевые сплавы, медный пруток, Присадочный пруток, пруток для сварки, пруток нержавейка, пруток нержавеющий, сварка магниевых сплавов, сварка магния, сварочный пруток

Ручная дуговая сварка (ММА) Как происходит аттестация и что нужно взять с собой на экзамен? Как получить НАКС сварщика? На аттестацию отводится один день. Если экзамен будете сдавать не на предприятии, а при комбинате или в институте, то приходите с утра, начинаете готовиться. После подготовки вам дается два отрезка труб (катушка) и вы их варите… Читать далее »

Категории : Полуавтоматическая сварка Ручная дуговая сварка Метки: аттестация сварщиков, аттестация сварщиков накс, как получить накс сварщика, контроль качества сварки, корень шва, НАКС как получить, Облицовочный шов, подготовка труб, прихватки сварка, сборка труб, стыковка труб, экзамены сварщика

В данной статье рассмотрим наплавку инструментальных сталей, а также расскажем, как сделать простейший инструмент из мягкой стали. Как восстановить (наплавить) режущий инструмент? затупившуюся кромку ножа гильотины; обломанный зуб фрезы; кромки штампа для вырубки или матрицы и т.д.; а также ролик горячей прокатки. Наплавим режущую кромку сверла из стали Р9 При выполнении данной операции нужно строго… Читать далее »

Категории : Аргонодуговая сварка Ручная дуговая сварка Метки: восстановление инструмента, как сделать инструмент своими руками, режущий инструмент

МIG/MAG сварка приобретает все большую популярность как у опытных сварщиков, которые долгое время предпочитали только ручную сварку покрытым электродом, так и у любителей. Вот поэтому мы решили организовать тест недорогих полуавтоматов с целью сравнить их характеристики и определить сварочное оборудование с наиболее приемлемым соотношением цены и качества. Мы решили приобрести инверторные источники питания с механизированной… Читать далее »

Категории : Полуавтоматическая сварка Метки: Eland, Ergus, Эргус

Алюминиевые сплавы широко применяют в различных отраслях промышленности не случайно. Они имеют ряд характеристик, которые необходимы для создания различных конструкций (трубопроводы, цистерны) и деталей в машиностроении (например,автодетали), в авиации, судостроении, в военной промышленности. Достоинства алюминия это: • Он легкий – снижается вес изделия; • При этом обладает высокой прочностью и плотностью • Не говоря уже… Читать далее »

Категории : Ручная дуговая сварка Метки: сварка алюминия электродом

svarka-master.ru

Как выбрать сварочный аппарат: разновидности и принцип выбора

Оглавление:
Как выбрать сварочный аппарат: два типа сварки
Бытовой сварочный аппарат: трансформатор
Сварочный инвертор и его преимущества

Сварка – дело сложное, и этому процессу люди обучаются не один год. Это если говорить о профессиональном подходе к делу. Если же речь идет о бытовом использовании сварки, то научиться соединять металлы с ее помощью достаточно просто. К тому же современное сварочное оборудование стоит не очень дорого, так что в хозяйстве оно лишним не будет. В этой статье вместе с сайтом stroisovety.org мы изучим вопрос, как выбрать сварочный аппарат? В ней мы ознакомимся со всеми его разновидностями, узнаем про их особенности, и на основании этой информации вы уже сможете определиться, какой из них подойдет именно для вас.

Какой сварочный аппарат выбрать

Как выбрать сварочный аппарат: два типа сварки

Начнем с того, что разделим все существующие типы сварочных аппаратов на два вида – это газосварка и электросварка. Эти виды обладают кардинально разными принципами работы и, как результат, возможностями.

1. Газосварочный аппарат. Его принцип работы основан на сжигании газовой смеси – как правило, ацетилена и кислорода. Вместо первого газа может использоваться и пропан, но его температура горения гораздо ниже. Этот тип сварки больше предназначен для соединения тонкостенного метала – его используют для сварки труб, тонколистового железа и других подобных изделий. Более толстые металлы, вроде швеллера, газосварка просто не сможет прогреть. В этом отношении электросварка предпочтительнее. Кроме того, следует понимать, что газосварочный пост является очень опасной штукой, и хранить его дома не рекомендуется.
2. Электросварка. Это именно то, что нужно для частного использования. Если задаваться вопросом, какой сварочный аппарат выбрать, то именно на этот тип сварочного оборудования нужно обратить внимание. Его можно назвать универсальным – он в состоянии соединить как тонкий металл, так и толстый. Единственная проблема, возникающая с ним, – это резка. Толстый металл с его помощью вы не порежете, дополнительно придется обзавестись болгаркой.

Итак, с предпочтительным вариантом сварочного оборудования мы разобрались, остается только выяснить, какому из видов электрических агрегатов отдать предпочтение. Чем мы и займемся дальше.

Электросварочный аппарат фото

Бытовой сварочный аппарат: трансформатор

Выбрать трансформаторный сварочный аппарат для дома можно только в том случае, если вы планируете стационарную работу – одним из недостатков такого вида сварочного оборудования является его большой вес. Даже небольшого размера сварочные аппараты, оборудованные повышающим трансформатором, весят прилично, и поднять их в одиночку, а уж тем более перенести с места на место достаточно сложно. Такие устройства для сварки могут разделяться на два вида: постоянного и переменного тока. И тот и другой вид обладает массой недостатков – дуга периодически рвется, в результате чего стык зашлаковывается и недостаточно хорошо проваривается. Чтобы обеспечить качественное соединение металлов таким устройством, сварку нужно выполнять высоким током. Во всем остальном данный тип сварки ни в чем не уступает другим агрегатам подобного назначения.

В качестве преимуществ таких устройство можно отметить высокую мощность, позволяющую использовать электроды практически любой толщины и проваривать толстые металлы на большую глубину.

Вердикт – такой сварочный аппарат станет незаменимым помощником для людей, которые решили организовать мастерскую на дому.

Как выбрать сварочный аппарат для дома

Сварочный инвертор и его преимущества

Этот тип сварочных устройств является сравнительно новым изобретением, которое прочно заняло свою нишу и практически полностью вытеснило с рынка своего трансформаторного предшественника. Причин для этого достаточно много, поскольку такой аппарат обладает массой преимуществ.

1. Малый вес. Масса инверторного сварочного аппарата может быть меньше 4кг. Судите сами, какие удобства дает это преимущество – повесив сварочный аппарат на плечо, работать можно в любом, даже самом неудобном месте. Их даже не оснащают длинными кабелями.
2. Идеальные характеристики. Это современное электронное устройство разработано с учетом всех нюансов выполнения сварочных работ – в них используется даже особая частота электрического тока. Он одинаково хорошо справляется с основными размерами электродов (до 4мм), для чего оборудован специальной рукояткой для плавной регулировки силы тока.
3. Низкое потребление электроэнергии – если сравнивать этот показатель с трансформаторной сваркой, то он ниже практически в два раза. КПД инверторной сварки составляет 90% – достигается это за счет отсутствия потерь в процессе преобразования электрического тока. Попросту говоря, энергия не тратится впустую на нагревание электрической обмотки.

Какой выбрать инверторный сварочный аппарат

В общем, этих трех достоинств вполне достаточно, чтобы решить вопрос, как выбрать сварочный аппарат, в пользу инверторного устройства, которое можно назвать лучшим вариантом для домашнего и даже производственного использования.

На что нужно обратить внимание, решая вопрос, как выбрать сварочный аппарат инвертор? Всего на две вещи. Это максимальную силу тока – для бытового применения вполне достаточно 160А (выше – это уже промышленные агрегаты). И адаптацию устройства к нашим электрическим сетям. Дело в том, что в большинстве устройств высокочастотный преобразователь способен работать только в определенном диапазоне напряжения сети. Если ток в вашей проводке колеблется в пределах 180-200В, то преобразователь просто не запустится. Если вы живете в глубинке, куда доходит не совсем нормальное напряжение, на этот нюанс обязательно нужно обратить внимание, задаваясь вопросом, какой выбрать инверторный сварочный аппарат?

Как выбрать сварочный аппарат инвертор

В заключение хотелось бы рассказать о так называемых сварочных полуавтоматах, одной из разновидностью которых является последнее новшество – плазменная сварка. Удобны подобные устройства тем, что, во-первых, они не требуют постоянной смены электродов (в них устанавливается бухта проволоки, которая по мере расходования подается автоматически), а, во-вторых, лучшее качество сварного шва – использование плазмы или газа позволяет избавиться от шлака, который создает в предшествующих видах сварки немало проблем. Шов с использованием полуавтоматических сварочных аппаратов получается чистый и непрерывный – даже неопытный сварщик может смело варить трубы и не переживать о возможных протечках.

Вот так и обстоят дела с современным сварочным оборудованием, предназначенным для бытового использования. Как видите, выбор есть и можно сказать даже немалый. На сегодняшний день в магазине или на рынке представлен не один десяток различных моделей инверторов, полуавтоматов и обычных трансформаторов.

Автор статьи Александр Куликов

stroisovety.org

Сварочный аппарат электрический

Электрическая схема сварочного аппарата

Иногда, делая те или иные проекты с применением литиевых аккумуляторов, зрители часто критикуют, что литиевые батарейки нельзя паять. Контактная сварка — вещь нужная и в ходе этого ролика реализуем очередной интересный проект, а точнее соберем сварочный аппарат для контактной сварки конденсаторного типа. Ролик, скорее всего, будет изложен в трех частях. В первой части подробно показан принцип работы электрической схемы, основные параметры и подбор компонентов. Во второй части займемся монтажом и тестом. Ответы на многие вопросы именно в ролике.

Перед началом ролика его автор Ака Касьян рекомендует отличный инструмент для людей, которые занимаются ремонтом цифровой техники. Новый 2016 HDMI микроскоп Andonstar с отличными параметрами и возможностью передачи данных через HDMI порт. Микроскоп получил эксклюзивный пылезащищенный объектив с возможности максимально точной фокусировки Full HD разрешение и отличный процессорного Новотек 96650 и это далеко не все. Микроскоп дополнен мощной подсветкой и отличной металлической стойкой. Имеется слот для карт памяти до 32 гигабайт. Возможна также передача данных по USB. Запись видео в реальном времени и куча всевозможных настроек. Присутствует также русский язык. Одним словом отличный товар, хотя и не из дешевых, но понимающий человек оценит по достоинству. Если денег не жаль, действительно отличный продукт. Очень качественная картинка без шумов. Куплен в этом китайском магазине. Кэшбэк (возврат с покупок): до 90%.

На самом деле есть очень много вариантов построения таких аппаратов, но остановимся на самом простом и безотказном. Это бестрансформаторная или ударная контактная сварка. Трансформатор в нашей схеме все же есть, он только для зарядки конденсаторов. Но есть сварочный аппарат, где емкость конденсаторов разряжается на место сварки не напрямую, а через разделительный трансформатор. Такие аппараты называют трансформаторными. В отличие от обычных аппаратов контактной сварки, в которых процесс происходит нагреванием двух металлов, конденсаторная сварка не нагревает деталь из-за очень кратковременного процесса сварки, это особенно хорошо для пайки аккумуляторов.

Принцип работы схемы сварочного аппарата

Напряжение сетевого трансформатора выпрямляется двух полупериодным выпрямителем и заряжает электролитический конденсатор большой емкости. Целесообразно использовать батарею из параллельно соединенных конденсаторов одинакового напряжения и емкости. Емкости могут отличаться, важно чтобы конденсатры имели одинаковое расчетное напряжение.

В момент сварки вся емкость конденсаторов разряжается на определенные точки, куда подключаются токосъемные контакты. В качестве этих контактов иногда могут быть использованы сами детали, которые нужно сварить вместе. Моментальный разряд емкости мощных конденсаторов вызыывает огромный скачок тока. Процесс очень кратковременный, но токи могут доходить до десятков тысяч ампер в зависимости от емкости и напряжения конденсаторной батареи. Кратковременные разряд такой емкости приводит к моментальному плавлению металла под электродами.

Напряжение было выбрано в районе 40 вольт.  Оно полностью безопасно для человека, хотя все зависит от организма. Для некоторых ощутимо даже 12 вольт, но во всяком случае 40 вольт не смертельно. Поскольку аппарат планировался с питанием от бытовой сети, нужно использовать понижающий трансформатор для зарядки конденсаторов. В представленном случае под рукой оказался трансформатор, который на вторичных обмотках может выдавать около 30 вольт при токе 1,5 А. Как раз отлично подходит для наших целей и после выпрямителя напряжение на конденсатора будет порядка 40 Вольт.  из-за нестабилизированного источника это напряжение может отклоняться в ту или иную сторону в зависимости от напряжения в сети. В принципе подойдет любой трансформатор мощностью свыше 50 ватт, который обеспечивает на выходе нужное напряжение. От тока вторичной обмотки будет зависеть время зарядки конденсатора.

Ддля ограничения тока заряда конденсаторов использован 10-ватный резистор проволочного типа с сопротивлением 10-15 ом. Если же не ограничивать ток заряда, то система будет потреблять колоссальные токи, вследствие чего может сгореть диодный мост. В аппарате предусмотрен тиристорный замыкатель и при нажатии слаботочной кнопки сработает мощный тиристор, который разрядит всю емкости конденсаторов. Иными словами происходит короткое замыкание.

Далее смотрите на видео с 5:32

Для труб из полипропилена есть своя модель аппарата.

izobreteniya.net

Как выбрать сварочный аппарат для дома: разновидности и их особенности

Оглавление: Как выбрать сварочный аппарат: два типа сварки Бытовой сварочный аппарат: трансформатор Сварочный инвертор и его преимущества

Сварка – дело сложное, и этому процессу люди обучаются не один год. Это если говорить о профессиональном подходе к делу. Если же речь идет о бытовом использовании сварки, то научиться соединять металлы с ее помощью достаточно просто. К тому же современное сварочное оборудование стоит не очень дорого, так что в хозяйстве оно лишним не будет. В этой статье вместе с сайтом stroisovety.org мы изучим вопрос, как выбрать сварочный аппарат? В ней мы ознакомимся со всеми его разновидностями, узнаем про их особенности, и на основании этой информации вы уже сможете определиться, какой из них подойдет именно для вас.

Какой сварочный аппарат выбрать

Как выбрать сварочный аппарат: два типа сварки

Начнем с того, что разделим все существующие типы сварочных аппаратов на два вида – это газосварка и электросварка. Эти виды обладают кардинально разными принципами работы и, как результат, возможностями.

1. Газосварочный аппарат. Его принцип работы основан на сжигании газовой смеси – как правило, ацетилена и кислорода. Вместо первого газа может использоваться и пропан, но его температура горения гораздо ниже. Этот тип сварки больше предназначен для соединения тонкостенного метала – его используют для сварки труб, тонколистового железа и других подобных изделий. Более толстые металлы, вроде швеллера, газосварка просто не сможет прогреть. В этом отношении электросварка предпочтительнее. Кроме того, следует понимать, что газосварочный пост является очень опасной штукой, и хранить его дома не рекомендуется.
2. Электросварка. Это именно то, что нужно для частного использования. Если задаваться вопросом, какой сварочный аппарат выбрать, то именно на этот тип сварочного оборудования нужно обратить внимание. Его можно назвать универсальным – он в состоянии соединить как тонкий металл, так и толстый. Единственная проблема, возникающая с ним, – это резка. Толстый металл с его помощью вы не порежете, дополнительно придется обзавестись болгаркой.

Итак, с предпочтительным вариантом сварочного оборудования мы разобрались, остается только выяснить, какому из видов электрических агрегатов отдать предпочтение. Чем мы и займемся дальше.

Электросварочный аппарат фото

Бытовой сварочный аппарат: трансформатор

Выбрать трансформаторный сварочный аппарат для дома можно только в том случае, если вы планируете стационарную работу – одним из недостатков такого вида сварочного оборудования является его большой вес. Даже небольшого размера сварочные аппараты, оборудованные повышающим трансформатором, весят прилично, и поднять их в одиночку, а уж тем более перенести с места на место достаточно сложно. Такие устройства для сварки могут разделяться на два вида: постоянного и переменного тока. И тот и другой вид обладает массой недостатков – дуга периодически рвется, в результате чего стык зашлаковывается и недостаточно хорошо проваривается. Чтобы обеспечить качественное соединение металлов таким устройством, сварку нужно выполнять высоким током. Во всем остальном данный тип сварки ни в чем не уступает другим агрегатам подобного назначения.

В качестве преимуществ таких устройство можно отметить высокую мощность, позволяющую использов

samsvar.ru
