Электроды по нержавейке, для сварки нержавеющих сталей: маркировки, марки, какими варить

На этой странице показана информация по теме “Электроды для нержавейки” и всему, что с ней связано. Смотрите далее информацию по данному вопросу, а внизу страницы подобраны марки электродов с этой меткой на сайте.

Нержавеющая сталь является неотъемлемой частью многих, самых разнообразных отраслей. Данный материал активно применяется в производстве товаров широкого потребления и в различных сферах промышленности. Обусловлено это несколькими важными достоинствами сплавов данной категории. Они отличаются твердостью, прочностью, долговечностью и привлекательным внешним видом. Поэтому электроды для сварки нержавеющих сталей особенно востребованы среди расходных материалов. Здесь мы рассмотрим какими электродами варить нержавейку.

Электроды по нержавейке – в чем особенности

Осуществление сварки деталей из нержавеющей стали является достаточно сложным процессом. Выполнение работ требует от исполнителя наличия соответствующих опыта, знаний и навыков. Для предупреждения наполнения сварочной ванны азотом следует придерживаться минимальной длины дуги. Кроме этого, коррозионностойкие стали обладают

плохой свариваемостью, которая в значительной степени затрудняет соединение. Причины этого кроются в следующем:

теплопроводимость нержавейки в два раза меньше, чем у обычных углеродистых стальных сплавов. Это приводит к перегреву изделий, поэтому проводить данный технологический процесс необходимо на меньшем сварочном напряжении.
при сваривании массивных элементов, между ними нужно оставлять достаточно широкий зазор. Невыполнение этого требования может привести к образованию микротрещин, снижающих качество и надежность шва.
в рабочей зоне присутствует сильное электрическое сопротивление, которое приводит к нагреву стержня электрода.

Именно поэтому, а также из-за вышеперечисленных особенностей сварки, необходимо использовать специальные сварочные электроды по нержавейке. Неверный выбор сварочных материалов может привести к межкристаллитной коррозии – опасному виду разрушения. Такое явление является причиной значительного снижения надежности сварного шва.

Переменным или постоянным током

Сваривание переменным и постоянным током обладает своими особенными характеристиками.

Основные преимущества постоянного напряжения: экономия сварочных материалов за счет низкого уровня разбрызгивания; комфорт и легкость проводимых работ; качественный шов; высокая производительность сварки; отсутствие непроверенных участков. Недостатком является высокая стоимость оборудования, способного выдавать постоянный ток. Подробнее здесь.

Главные достоинства переменного тока: легкость и доступная цена оснащения, работающего на переменке; удобство проведения сварочных работ; гарантия качественного соединения. Основные минусы: меньшая стабильность дуги; большое количество брызг способствует значительному расходу материалов. Подробности тут.

Коррозионностойкие стали можно сваривать различными способами. Однако, чаще всего, для сварки нержавейки используются два метода соединения:

Ручное сваривание покрытыми электродами.
Сварка вольфрамовым электродом в среде защитных газов.

В зависимости от метода сварки используется различный вид напряжения, а соответственно применяются электроды, подходящие для переменного или постоянного тока.
[ads-pc-2][ads-mob-2]

Электроды постоянного тока по нержавейке

Приступая к работе мастер должен решить какими электродами можно варить нержавейку. Сварочные материалы с обмазкой без особых проблем обеспечивают оптимальное качество соединения. Ручное сваривание осуществляется,

как правило, постоянным напряжением обратной полярности. Поэтому используются нержавеющие электроды следующих марок:

ЦЛ-11 является одной из самых популярных марок среди сварщиков; используется для работы со сталями с высоким содержанием хрома и никеля. Шов, наплавленный с помощью данных расходников, обладает несколькими преимуществами: прочность; пластичность; аккуратность; достаточно высокий уровень ударной вязкости; отсутствие разбрызгивания.

Электроды ОЗЛ-8 предназначены для сварки конструкций, которые будут эксплуатироваться в условиях высоких температур – до 1000°С. При это достоинства данной марки во многом схожи с ЦЛ-11.

НЖ-13 успешно используются для сваривания деталей из пищевой стали. Расходники данной марки отлично сваривают сплавы, где присутствуют хром, никель и молибден. Главная отличительная особенность таких электродов – образование тонкого слоя шлаковой корки, которая отделяется самопроизвольно.

Электроды НИИ-48Г.

Ниже приведен перечень ещё нескольких востребованных электродов по нержавеющим сталям:

ЗИО-8 предназначены для жаростойких коррозионностойких сталей.

Электроды НИИ-48Г используются для работы с ответственными конструкциями.

ОЗЛ-17У подойдут для нержавейки, работающей в средах, где присутствуют серная или фосфорная кислоты.

В соответствующем разделе представлены остальные марки электродов для сварки нержавейки.

Электроды для переменного тока для нержавейки

Не все исполнители располагают оснащением, работающим на постоянном напряжении. Из-за чего возникает вопрос: можно ли варить переменным током нержавейку?

Есть такие электроды, например, это марки ОЗЛ-14, ЛЭЗ-8, ЦТ-50, ЭА-400, ОЗЛ-14А, Н-48, АНВ-36 и другие.

Сваривание вольфрамовыми электродами (на картинке) в среде газов также можно проводить переменным током прямой полярности. Данный метод соединения применяется в следующих случаях:

сваривание тонкостенных изделий;
повышенные требования к сварочному шву.

Данные сведения помогут исполнителю любого уровня определить какие электроды для сварки нержавейки переменным током следует использовать при решении конкретных задач.

В качестве вывода, следует отметить, что электроды для нержавейки переменного тока менее востребованы. Данный факт обусловлен меньшей популярностью переменного напряжения по сравнению с постоянным.

Постоянка обладает большим спектром достоинств и используется профессионалами намного чаще.

[ads-pc-2][ads-mob-2]

Маркировка электродов по нержавейке

На упаковке всех, без исключения, сварочных материалов присутствуют основные идентификационные сведения. Маркировка электродов для нержавейки также оснащена данной информацией, включающей следующие обозначения:

тип, марка, диаметр и назначение электрода;
толщина обмазки;
полярность;
настройка напряжения;
переменный или постоянный ток.

Электроды для нержавеющих сталей и черного металла

Безусловно сваривание данных материалов возможно. Однако, сварка черного и нержавеющего металла имеет свои сложности. Основная проблема – разнородность этих металлов. Для получения качественного шва применяют сваривание трех типов:

сварка электродами с покрытием;
соединение вольфрамовыми неплавящимися расходниками;
в среде защитного газа, чаще всего используется аргон.

Для проведения сварки первого типа используют следующие

электроды для сварки нержавейки с черной сталью:

Электроды ОЗЛ-312.

ЭА-395/9 предназначены для работы с ответственными конструкциями.

ОЗЛ-312 подходят для соединения сталей с неизвестным составом и при необходимости высокой прочности шва.

Также существует возможность использования марок АНЖР-1 и АНЖР-2 для сваривания разнородных сталей.

Однако, лучше всего соединять нержавейку и черный металл методом аргоновой сварки. Аргон в подобных случаях выполняет важную функцию – обеспечение защиты рабочей зоны от чрезмерного насыщения азотом, а, соответственно, и от окисления. Чтобы сварной шов получился надежным пруток следует держать перпендикулярно к поверхности.

Исходя из вышеперечисленной информации можно сделать вывод, что для сварки нержавейки с черным металлом используется распространенные сварочные материалы. Расходники данных марок можно приобрести у многих поставщиков и производителей.

Электроды для сварки нержавеющей стали 12Х18Н10Т

12Х18Н10Т является нержавеющей сталью аустенитного класса. Данная разновидность нержавейки наиболее распространена, применяется во многих отраслях промышленности: пищевая, химическая и фармацевтическая. Довольно часто из такого вида стали производят сварные аппараты и сосуды, трубы для трубопроводов.

Электроды ЦЛ-9 в упаковке.

Далее представлена информация, с помощью которой можно определить какими электродами варить нержавейку 12х18н10т.

Маркой, пользующейся наибольшим спросом, является ЦЛ-9. Сварка может проводится во всех пространственных положениях.

Электроды ОК 61.30 обладают несколькими достоинствами: хорошее формирование шва; легкое зажигание; самоотделение шлака.

Сварочные материалы НЖ-13 применяются в тех случаях, когда к наплавленному металлу предъявляются высокие требования стойкости против МКК.

ОЗЛ-14 – расходники, использующиеся, когда к металлу шва не предъявляются жесткие требования против МКК.

Можно ли электродами по нержавейке варить сталь

Марки электродов для нержавейки используются не только для обработки соответствующих сталей. Данные сварочные материалы возможно применять для сваривания обычной черной стали. Однако, такое сочетание не подходит для выполнения ответственных работ. Возможно образование коррозии как в рабочей, так и в околошовной зоне. К тому внешний вид соединения будет не на высшем уровне. Если же мастер все-таки решил прибегнуть к такому решению, рекомендуется производит сваривание точно и быстро.

Какими электродами варить нержавейку 1 мм.

Сварка тонкого металла является сложным процессом не только для начинающих специалистов, но и для опытных сварщиков. Данный процесс имеет несколько сложностей:

сильный нагрев изделия может привести к прогоранию и образованию отверстия;
высокая температура прогрева также может привести к изменению геометрии тонких листов;
короткая дуга, с помощью которых производится соединение, при незначительном отрыве гаснет.

Данные проблемы могут значительно затруднить сварочные работы. Поэтому, чтобы избежать таких трудностей, очень важно знать какие электроды нужны для сварки нержавейки тонкой толщины.

ОК 63.34 предназначены для сваривания тонкого металла. Также марка отлично подойдет и для толстостенных изделий. Электроды характеризуются улучшенным шлакоотделением.

ОК 63.20 (на картинке) особенно востребованы для соединения труб и тонкого металла. Сварочный процесс происходит при кратковременном поджиге и гашении дуги.

[ads-pc-4][ads-mob-4]

Какие электроды для нержавейки лучше

Ответить на поставленный вопрос очень сложно. Каждый сварщик отдает предпочтение своему расходнику и самостоятельно определяет какими электродами можно варить нержавеющую сталь. Некоторые бренды выделяются из всего многообразия представленных торговых марок. НЕРО, Монолит, УОНИ являются одними из лидеров рынка. Потребители характеризуют их продукцию следующим образом – “хорошие и качественные электроды”.

Видео

Предлагаем вам самим посмотреть подборку роликов с разными марками и их использованию по нержавейке.

Где купить

Выбирайте производителей и продавцов сварочных электродов, перейдя по ссылке ниже на страницу нашего каталога фирм.

Выбрать компанию

для сварки инвертором, маркировка, видео

Среди прочих сортов металла, нержавеющая сталь выделяется за счет антикоррозионных качеств, что позволяет использовать ее в условиях агрессивной среды, например под воздействием морского воздуха. Данное свойство послужило причиной распространения данного сплава: его используют в качестве конструкционного материала во многих отраслях промышленности.

Для соединения отдельных элементов из нержавейки чаще всего применяют технологию сварки различными режимами. При работе в ручном дуговом режиме используют специальные электроды по нержавейке – это позволяет достичь наилучших результатов.

Свойства нержавейки

Стойкость к коррозии имеет обратную сторону – наличие легирующих добавок затрудняет сварочный процесс, что выражается в следующих признаках:

Низкая теплопроводность затрудняет отвод тепла из околошовной зоны. Варить нержавейку нужно с заниженными амперными характеристиками. Сила тока должна быть на 15-20 % меньше, по сравнению со сваркой черных металлов. При работе с тонкостенными изделиями, толщина которых меньше 2 мм, под шов подкладывают специальные пластины из меди. Они препятствуют утечкам и отводят излишки тепловой энергии.
При соединении толстых заготовок необходимо оставлять большой зазор. В противном случае вокруг шва будут образовываться микроскопические трещины, негативно влияющие на прочность соединения.
Нержавеющая сталь обладает высоким электрическим сопротивлением. Под действием электрической дуги сварочные стержни подвергаются сильному температурному воздействию. По этой причине для работы с металлом не подходят электроды универсального назначения. При выборе расходного материала следует обращать внимание на маркировку упаковки.

Специфика расходных материалов

При сварке нержавеющей стали необходимо тщательно соблюдать технологию работы: от грамотного подбора электродов, сварочного режима, защитного газа, силы тока, зависит качество будущего соединения.

Оптимальным режимом сварки считают технологию соединения неплавящимся вольфрамовыми электродами в среде аргона. Данный метод отличается минимальным воздействием на поверхность, что снижает риск образования дефектов. Дело в том, что в состав нержавейки, независимо от ее вида, входит определенное количество хрома. При увеличении температуры свариваемой заготовки до 500 Сº, начинается процесс образования карбида хрома, который снижает пластичность шва и его стойкость к механическим воздействиям.

Особенности сварочного процесса

На выбор технологии соединения значительное влияние оказывает толщина изделий. Например, детали толщиной 1,5-3 мм варят короткой дугой. Более толстые заготовки соединяют электрической сваркой со струйным переносом электродного материала.

Работы выполняются как постоянным, так и переменным током. Каждый способ имеет свои особенности.

Например, постоянный ток препятствует разбрызгиванию металла, что снижает расход электродного материала. Кроме того, повышается производительность и качественные характеристики шва.

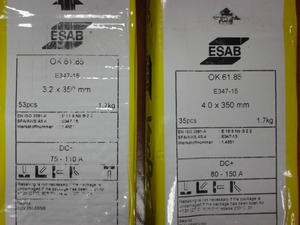

Маркировка электродов по нержавейке

Согласно требованиям межгосударственных стандартов, все электроды должны иметь маркировку, содержащую следующую информацию:

Назначение изделия;
Тип покрытия;
Полярность;
Максимальная сила тока;
Рабочее напряжение.

Помимо вышеперечисленной информации, на упаковке должна быть информация об изготовителе и срок годности продукта.

Виды и марки электродов

Всех производителей расходных материалов можно разделить на две группы:

Отечественные. Самым популярным изготовителем сварочных электродов является завод ЛЭЗ – Лосиноостровский электродный завод, который выпускает как обычные электроды, для сварки черного металла, так и узкоспециализированные, для работы с высоколегированными сплавами. Продукцию российских компаний отличает идеальное соотношение цена-качество.
Зарубежные. Наиболее известным производителем, пользующимся заслуженным уважением у российских сварщиков, является шведская компания ESAB, продукция которой отличается высоким качеством.

Рассмотрим наиболее популярные марки электродов.

ЦЛ-11

Электроды ЦЛ-11 считают самым простым и надежным средством для соединения нержавеющей стали. Благодаря своей популярности, его производством занимается множество заводов: ЛЭЗ, Монолит, Патон и другие.

Специальный состав идеально подходит для работы со сплавами, содержащими в себе самые популярные легирующие добавки – никель и хром.

Рабочая температура, рекомендованная производителями, составляет +450 Сº. Единственное ограничение использование – отсутствие возможности работы с вертикальным расположением шва.

Процесс соединения характеризуется низким количеством брызг, а полученный шов имеет высокие технические характеристики.

ОЛЗ-8

Применяется на монтажных работах по сборке металлоконструкций, эксплуатирующихся в условиях повышенной температурной нагрузке. Основное отличие шва – устойчивость к температуре до 1000 Сº. Прочие показатели не отличаются от характеристик вышерассмотренной марки.

НЖ-13

Данный расходный материал – незаменимый элемент при работе с элементами пищевой промышленности. Состав флюсового покрытия хорошо зарекомендовал себя при сварке легированных сталей, в состав которых входит молибден.

ЗИО-8

Электроды этой марки используют при сварке жаростойких высоколегированных сталей. Основной состав флюсового покрытия позволяет работать на постоянном токе обратной полярности.

Главное преимущество заключается в отсутствии ограничений по расположению шва.

ЭФ-400/10У

Состав разработан специально для аустенистых сортов нержавеющей стали, которые используют в качестве основы элементов, эксплуатирующихся в агрессивных средах жидкого агрегатного состояния.

Максимальная рабочая температура составляет 350 Сº.

ОЗЛ-17У

Рутилово-основное покрытие позволяет эксплуатировать стержни на постоянном токе обратной полярности. Ограничения по расположению шва и направлению движения дуги отсутствуют. Ограничения касаются толщины свариваемых элементов – она не должна превышать 12 мм.

Наилучшие результаты показывает при соединении узлов конструкции, которые эксплуатируются в среде фосфорной или серной кислот.

НИИ-48Г

Универсальный электрод с основным флюсовым покрытием, который разрешено использовать для всех типов коррозионностойких и специальных низколегированных сталей, включая высокомарганцовистые составы. Работы выполняют на постоянном токе обратной полярности. Применяется на особо ответственных работах, к качеству которых предъявляют наиболее высокие требования.

Электроды для нержавейки, работающие на переменном токе

Вышерассмотренные электроды отечественного производства предназначены для работ на сварочном оборудовании, функционирующем на постоянном токе. Стоимость подобных аппаратов достаточно высока, что не позволяет приобрести их мелким компаниям.

Для агрегатов, работающих на переменном токе, выпускают следующие марки электродов по нержавейке:

ОЗЛ-14;
ЛЭЗ-8;
АНВ-36;
Н-48;
ЭА-400.

Теперь рассмотрим наиболее употребительные продукты зарубежного производства.

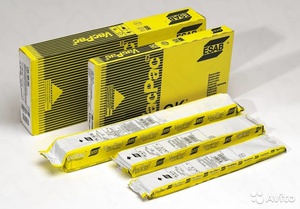

ОК 61.30

Электроды серии «ОК» — продукт производства концерна эсаб. Данная марка имеет универсальный состав покрытия, которое способно обеспечить высокое качества шва при максимально комфортных условиях работ. Данный электрод отличает облегченное образование дуги, даже после прерывания сварочного процесса. Рудно-кислая обмазка придает шлаку особые свойства, которые позволяют легко удалять его после кристаллизации шва.

Работы ведутся на постоянном или переменном токе с прямой полярностью.

ОК 67.45

Электрод, который применяется как при сварочных, так и наплавочных работах. Идеально подходит при многослойном покрытии шва. В этом случае его применяют в качестве основы, на которую наносят более прочные покрытия.

После полной кристаллизации шов отличается высокой устойчивостью к силам трения и воздействию высоких температур.

CROMAROD 309L

Сварочный стержень Elga 309l – еще один высококачественный продукт шведского производства. По своим техническим характеристикам является аналогом ESAB ОК 67.62. Рутиловое покрытие позволяет получать швы высокого качества. Данные электроды применяют при ответственных работах, например, сварка сосудов из нержавейки, работающих под большим давлением.

Требование к оборудованию – сварочный аппарат постоянного тока. Ограничение в расположение шва – вертикальное, при движении дуги сверху вниз.

Полезные советы

Сварка нержавейки плавящимися электродами – непростая задача даже для профессиональных сварщиков. Опытные специалисты рекомендуют соблюдать следующие правила:

Температура поверхности не должна превышать 500 Сº – это активизирует процесс образования химических соединений, снижающих крепость шва на молекулярном уровне;
Для повышения качественных характеристик готового соединения, перед работами рекомендуют нагреть поверхность заготовки до 1200 Сº, после чего оставить охлаждаться естественным образом в течение 3 часов;
Во избежание перегрева поверхности, необходимо увеличить скорость движения дуги;
При многослойной технологии нанесения шва необходимо делать паузы между слоями, до охлаждения соединения до температуры 100 Сº;
Перед применением все электроды необходимо прокалить, с соблюдением требований завода-изготовителя.

Грамотный выбор расходного материала – залог надежного и качественного соединения.

Вместо заключения, рекомендуем ознакомиться с видео по теме.

Отзывы

Денис, г. Донецк.
Нержавейку варю только ЦЛ-11. Получается лучше всего.

Артем, г. Воронеж.
Пользуюсь только ОЗЛ-6/8. На мой взгляд, самый надежный из бюджетных расходных материалов на российском рынке.

Виктор г. Курск.
Для высоколегированной стали беру только ОК 61.30 ESAB. Рутиловое покрытие ведет себя гораздо лучше, чем основное. Да и шов покрепче будет.

Сварочные электроды по нержавейке виды и маркировка

Нержавеющая сталь всегда была востребованным материалом. И основным ее популярным качеством является полное отсутствие взаимодействия с влагой, то есть, нулевая коррозия металла. Плюс прекрасные внешние данные, конструкция из нержавейки смотрится эстетично без всякого декоративного покрытия. Но этот металл обладает плохой свариваемостью, поэтому рекомендуется использовать для сварки только электроды по нержавейке.

К тому же необходимо учитывать и некоторые особенности материала, которые проявляются в процессе соединения частей конструкции между собой.

Нержавеющая сталь характеризуется меньшей теплопроводностью, чем другие виды сталей. Поэтому прогревать зону сварки надо дольше, или использовать для этого ток большей величины.
При соединении толстых заготовок из нержавейки, необходимо между ними оставлять больший зазор, чем при сварке остальных видов сталей. Только так можно сократить количество микротрещин, которые могут появиться.
В процессе сварки сварочные стержни подвергаются сильному нагреву. Это обусловлено высоким сопротивлением нержавейки сварочным процессам. Поэтому рекомендуется использовать только сварочные электроды для нержавеющей стали.

Вкратце о технологии сварки нержавейки

Есть три основных момента, которые нужно учитывать при сварке заготовок из нержавеющей стали.

Сварка заготовок толщиною до 1,5 мм производится по технологии в защитных инертных газах с использованием вольфрамовых неплавящихся электродов. Может использоваться ручной способ, автоматический или полуатоматический.
Толщина от 1,5 до 3 мм требует короткодуговой сварки.
Сварка деталей с толщиной свыше 3 мм производится электродуговой сваркой, где перенос металла с электрода производится струйно.

Особое внимание необходимо уделить аргонной сварке. Очень важно, чтобы вольфрам не попал в сварочную ванну. Это резко снижает качественные характеристики сварного шва. Поэтому рекомендуется розжиг производить бесконтактным способом или зажигать дугу на угольной или графитовой пластине отдельно, после чего переносить сварочный процесс на детали из нержавеющей стали.

Электроды для нержавейки – марки и виды

Электроды для сварки нержавейки – это огромный список марок. Наибольшее распространение среди сварщиков получили три марки это ЦЛ-11, ОЗЛ-6 и НЖ-13

ЦЛ-11

Эта марка электродов используется для соединения сталей, в которых большое содержание хрома и никеля. К примеру, стали марки 08Х18Н12Т или последняя буква «Б». Именно содержание этих двух металлов создают такое свойство стали, как высокая антикоррозийная стойкость. Поэтому к сварочному шву стальных заготовок этой марки предъявляются достаточно жесткие требования.

Для этого используется ручная сварка при температуре +450С с применением постоянного тока. Обмазка электрода состоит из фтористых компонентов и карбоната. Сварку можно проводить в любом положении кроме вертикального. Преимуществ у шва, сделанного этим электродом по нержавеющей стали много.

Прочность шва.
Его пластичность.
Немалая ударная вязкость.
Внутри шва не образуются процессы по кристаллизации коррозии.
Шов получается аккуратным и ровным.
В процессе проведения сварочных работ не присутствует разбрызгивание металла сварочного стержня.

ОЗЛ-6

Этот электрод для сварки нержавеющей стали используется в тех случаях, если соединяемая конструкция будет эксплуатироваться в условиях с высокой температурой – до 1000С. При этом все достоинства этой марки в точности совпадают с предыдущим видом. Сварку проводят только постоянным током.

НЖ-13

Электроды по нержавейке этой марки используются для соединения деталей из пищевой стали. Практика так же показала, что расходники данного типа прекрасно варят заготовки не только сплавов, где присутствуют хром и никель, но и с участием в сплаве молибдена.

И еще несколько популярных марок.

ЗИО-8 используется для соединения жаростойких нержавеющих сталей. Обмазка – основная, варить можно постоянным током, полярность – обратная. Способ сварки – любой (нижний, верхний, вертикальный).
ЭФ400/10У используется, когда надо сварить заготовки из нержавейки аустенитного класса. Обычно детали из такого металла используют в агрессивных средах жидкого типа, в которых температура поднимается до +350С.
НИИ-48Г. Это универсальный электрод, который применяется для сваривания ответственных конструкций из специальных и низколегированных сталей. Имеет основной вид покрытия. Режим сварки: ток – постоянный, полярность – обратная. Положение электрода – любое.
ОЛЗ-17У. Применяются для ручной электродуговой сварки нержавеющих сталей, которые работают в средах, где используется фосфорная или серная кислота. Варить можно в любых положениях, кроме вертикального сверху вниз. Ток – постоянный, полярность – обратная. Сварочный процесс этим электродом требователен к чистоте сварных кромок. Особое внимание свариванию деталей большой толщины, где необходимо проводить двустороннюю разделку сварных кромок.
ЭА. У этой марки достаточно широкий модельный ряд. Но практически все они рекомендованы для проведения сварки ответственных конструкций, которые собираются из легированных сталей высокой прочности. После использования электродов по нержавейке этой маркировки обработка шва не требуется. Сваривание необходимо проводить короткой дугой.

Большой популярностью среди профессионалов пользуются электроды для сварки нержавеющей стали от шведской компании ESAB.

ОК 61.30 – универсальная модель, в которой углерод содержится в небольших количествах. Легкий поджиг (даже повторный), шов получается ровным, шлак отделяется от металла легко. Обмазка – рудно-кислая. Можно варить переменным током или постоянным (полярность – прямая). Пространственное положение электрода – любое, кроме сверху вниз.
ОК 61.35 используется для сваривания ответственных конструкций, которые будут эксплуатироваться при перепаде температур от -196С до +400С. Часто его применяют для сварки трубопроводов разного назначения. Обмазка – основная. Ток – постоянный, полярность – прямая.
ОК 67.45. Электрод двойного назначения. То есть, может использоваться для соединения нержавеющих сталей и применяться в процессе наплавки металлов с ограниченной свариваемостью. Проходит в качестве первого слоя, далее на полученный шов наплавляются металлы износостойкого типа. Шов из такого электрода прекрасно переносит трение и высокие температуры, легко поддается обработке.
ОК 63.30 – это электрод общетехнического назначения, то есть универсальный. Используется для сварки почти всех марок нержавеющих сталей.

Внимание! Все вышеописанные электроды перед сварочным процессом должны пройти прокалку. Правда, у каждой марки свой температурный режим.

Полезные советы

Несколько рекомендаций от профессионалов.

Если температурный режим сварочного процесса повышается более +500С, то высока вероятность, что на участке сварного шва появятся трещины кристаллизационного типа. А это сильно ослабит прочность и надежность конструкции.
В диапазоне температурного режима сварки от +350С до +500С показатель пластичности сплава снижается, что обязательно приведет к хрупкости металла.
Чтобы качество сварного соединения было высоким, нужно предварительно нагреть заготовки из нержавейки до +1200С, после чего охладить их естественным способом. Длительность охлаждения – 3 часа.
Оптимально, если сам сварочный процесс проводить быстро. Нельзя подвергать нержавейку длительному нагреву. Если сварка проводится послойно, то рекомендуется каждый нанесенный слой охлаждать до +100С до нанесения последующего слоя.
Если до нанесения основного слоя свариваемого металла необходимо провести прихватку двух заготовок, то расстояние между ними лучше сократить. Идеальный вариант, если прихватки будут длинными.

При правильной сварке нержавейки выбору электрода нужно уделять не меньше внимания чем подбору режима сваривания и выбору самого аппарата.

Поделись с друзьями

нюансы сварки, виды электродов и маркировка

Нержавеющая сталь неслучайно пользуется большой популярностью в самых различных сферах хозяйственной деятельности. Этот материал ценится в первую очередь тем, что не реагирует с влагой, а это исключает возникновение коррозии металла. Нельзя не отметить и превосходные эстетические свойства нержавейки, которые передаются и всем изделиям, изготовленным из этого популярного материала.

Но в процессе изготовления различных металлоконструкций из нержавеющей стали возникают трудности: металл обладает недостаточной свариваемостью, поэтому для создания надежных соединений специалисты должны применять электроды, подходящие именно для нержавейки.

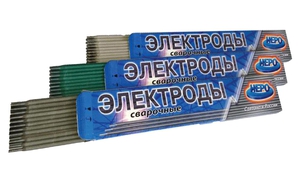

Особенности нержавеющей стали

В отличие от ряда других популярных металлов, нержавейка обладает рядом особенностей, которые могут проявиться при соединении элементов из этого металла. Всё это нужно обязательно принимать во внимание, приступая к изготовлению различных конструкций и изделий из этого материала. По сравнению со многими другими видами сталей, нержавейка обладает меньшей теплопроводностью. Из-за этого приходится тратить больше времени на прогрев зоны сварки или использовать для работы ток большей величины.

Во время сварки элементов достаточно большой толщины из нержавейки зазор между ними должен быть немного больше, чем при соединении элементов из других видов стали. Это единственный способ, позволяющий свести к минимуму количество микротрещин, которые могут появиться после проведения сварочных работ.

Во время соединения элементов из нержавейки путем их сваривания сварочные стержни нагреваются до очень высоких температур. Происходит это из-за того, что металл обладает высоким сопротивлением к сварочным процессам. Для уменьшения подобного проявления специалисты рекомендуют применять для сварки специальные электроды, предназначенные для нержавеющей стали.

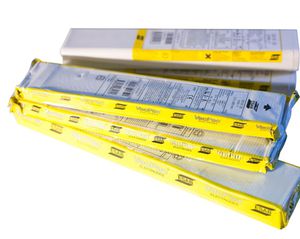

Особенности сварки нержавеющей стали

Сварка элементов из нержавейки требует знания ряда особенностей, касающихся правильного проведения этих работ:

Соединение заготовок толщиной до 1,5 мм выполняется по технологии в защитных инертных газах, предусматривающей использование вольфрамовых неплавящихся электродов. В этом случае сварку можно выполнять вручную или же в автоматическом или полуавтоматическом режиме.
При работе с заготовками толщиной от 1,5 до 3 мм используется короткодуговая сварка.
Для сваривания заготовок толщиной более 3 мм применяют метод электродуговой сварки, предусматривающий струйный перенос металла с электрода.

Пару слов хотелось бы сказать об аргонной сварке, которая имеет ряд важных нюансов. Во время сварки нужно следить за тем, чтобы вольфрам случайно не попал в сварочную ванну. Иначе это негативно повлияет на прочностные показатели сварочного шва. Этого можно избежать, если розжиг осуществлять бесконтактным способом, либо сперва зажечь дугу на графитовой или угольной пластине, а затем продолжить работу на подготовленных к соединению деталях из нержавеющей стали.

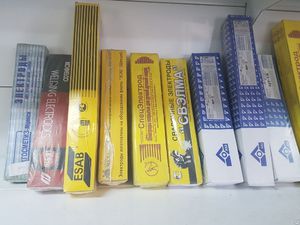

Марки и виды электродов

Электроды для нержавейки отличаются между собой различными характеристиками, в том числе и маркой. Чаще всего профессиональные сварщики для сварочных работ используют элементы следующих марок: ЦЛ-11, ОЗЛ-6 и НЖ-13.

ЦЛ-11

Расходные элементы, выпускаемые под этой маркой, предназначены для сваривания элементов из нержавейки с высоким содержанием никеля и хрома. В качестве примера можно привести стали марки 08Х18Н12Т или 08Х18Н12Б. Именно наличие в составе нержавейки двух вышеназванных металлов и обеспечивает ей такое ценное качество, как высокая антикоррозионная стойкость. По этой причине при сварке заготовок из стали этой марки к созданию сварочного шва необходимо подходить с особым вниманием.

Сварка проводится вручную при температурном режиме от +450 градусов с использованием постоянного тока. Покрытие электрода содержит фтористые компоненты и карбонат. При помощи электродов можно сваривать заготовки в любом положении, за исключением вертикального.

Для сварочных швов, выполняемых при помощи электродов этой марки, характерен ряд достоинств:

сварка заготовок не сопровождается образованием брызг металла от сварочного стержня;
сварочный шов имеет аккуратный вид и лишён неровностей;
шов надежно защищен от процессов кристаллизации коррозии;
высокая ударная вязкость;
пластичность;
прочность шва.

ОЗЛ-6

Электроды для сварки нержавейки этой марки предназначены для сваривания изделий и конструкций из нержавейки, которым в процессе эксплуатации предстоит испытывать воздействие температур до +1000 градусов. По своим положительным свойствам эти электроды не отличаются от предыдущего вида. Для сварки используется только постоянный ток.

НЖ-13

Выпускаемые под этой маркой электроды для нержавейки предназначены для сваривания заготовок из пищевой стали. За годы их использования неоднократно удалось убедиться, что этот расходный материал прекрасно подходит для соединения не только сплавов с содержанием хрома и никеля, но и тех, которые имеют в составе в качестве одной из составляющих молибден.

Другие марки

Помимо уже рассмотренных марок электродов для нержавейки, существует и ряд других, которые часто используются при сварочных работах:

ЗИО-8. Предназначены для сваривания заготовок из жаростойких нержавеющих сталей. Имеют стандартную обмазку, сваривание можно выполнять при постоянном токе и обратной полярности. Допускается использовать любой из доступных способов соединения — вертикальный, верхний или нижний.
ЭФ400/10У. Эти электроды применяют для соединения деталей из нержавейки аустенитного класса. Изделия из этого металла рассчитаны на эксплуатацию в условиях агрессивных сред жидкого типа при температуре до +350 градусов.
НИИ-48Г. Электроды универсального назначения. Могут использоваться для соединения ответственных конструкций из специальных низколегированных сталей. В них используется обычная обмазка, сварка может проводиться постоянным током при обратной полярности. В процессе сварки электроду можно придавать любое положение.
ОЛЗ-17У. Применяют для сваривания электродуговым методом заготовок из нержавейки, предназначенных для эксплуатации в средах, содержащих фосфорную или серную кислоту. Сварка может проводиться в любом положении за исключением вертикального. Соединение деталей выполняется при токе постоянной величины и обратной полярности. Во время сварки с использованием электродов этой марки необходимо особое внимание уделить чистоте сварных кромок. Следует быть очень аккуратным при соединении деталей большой толщины, в отношении которых необходимо выполнить двустороннюю разделку сварных кромок.
ЭА. Эти электроды выпускаются производителями в большом количестве вариаций. Большинство из них предназначено для сваривания ответственных конструкций, выполненных из высокопрочных легированных сталей. После сваривания заготовок с помощью электродов этой марки проводить дополнительную обработку сварочного шва не требуется. Рекомендуемый способ соединения — короткодуговая сварка.

Довольно часто профессиональные сварщики для проведения сварочных работ применяют электроды для нержавейки, выпускаемые шведской компанией ESAB:

ОК 61.30. Материал универсального назначения с невысоким содержанием углерода. Допускается легкий поджиг, сварочный шов имеет ровную поверхность, трудностей при отделении шлака от металла не возникает. Все электроды имеют рудно-кислую обмазку. Сварку можно проводить током постоянной или переменной величины обязательно при прямой полярности. Во время работы электрод можно держать в любом положении, за исключением вертикального.
ОК 61.35. Предназначены для соединения ответственных конструкций, эксплуатация которых будет проходить в диапазоне температур от -196 до +400 градусов. Могут использоваться для соединения элементов трубопроводов разного назначения. Имеют стандартную обмазку, сварку разрешается проводить при токе постоянной величины и прямой полярности.
ОК 67.45. Предназначены не только для сваривания заготовок из нержавейки, но и в качестве расходного материала для наплавки металлов с ограниченной свариваемостью. Во время сварочных работ используются для создания первого слоя, после чего на него наплавляют металлы, обладающие повышенной износостойкостью. Созданный при помощи электродов этой марки шов хорошо противостоит воздействию силы трения и высоким температурам, прост в обработке.
ОК 63.30. Относятся к категории электродов универсального назначения. Можно применять для сваривания деталей из нержавейки любых марок.

Прежде чем использовать для сварки нержавейки любой из вышеописанных электродов, их нужно прокалить. Однако вначале следует выяснить допустимый температурный режим для электродов выбранной марки.

Полезные советы

Чтобы сварка деталей из нержавейки прошла без каких-либо трудностей, во время работы следует учитывать рекомендации от профессионалов:

Если во время сварочных работ температура поднялась до отметки +500 градусов Цельсия и выше, то вполне возможно, что на месте будущего сварного шва появятся трещины кристаллизационного типа. Этого допускать нельзя, иначе соединение получится менее прочным и надежным.
Во время сваривания деталей из нержавейки при температуре от +350 до +500 градусов Цельсия сплав становится менее пластичным, а это может сделать металл более хрупким.
Для создания качественного сварного шва подготовленные к соединению детали из нержавейки обязательно нужно нагреть до температуры +1200 градусов, а затем охладить естественным путем. Остужать их нужно не менее 3 часов.
Сварочный шов получается максимально прочным и надежным, когда сварка проходит за минимальный срок. Следует избегать длительного нагрева изделий из нержавейки. При использовании послойного способа сварки новый слой наносят, только когда предыдущий охладится до +100 градусов.
Иногда перед нанесением основного слоя приходится прихватывать две заготовки. В этом случае нужно по возможности сделать так, чтобы зазор между ними был как можно меньше. Следует стремиться к тому, чтобы прихватки получились максимально длинными.

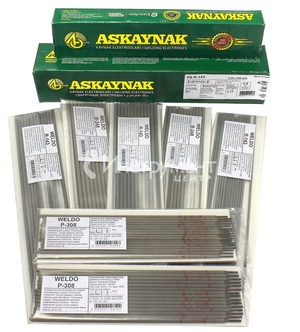

Стоимость электродов

Цена на электроды для нержавейки формируется под влиянием нескольких факторов, среди которых одним из основных является фирма-производитель. Среди предлагаемых разновидностей расходных материалов наиболее демократичные цены имеют электроды, предназначенные для соединения заготовок из стали с низким содержанием углерода.

Из продукции зарубежных производителей этому требованию отвечают электроды таких марок, как WT, ESAB, E3, W. L. На отечественном рынке также можно найти немало достойных продуктов, которые не только более доступные по цене, но и обладают всеми характеристиками зарубежных электродов — ЭВЧ, ЭВЛ, ЭВИ, ЭВТ.

Из нержавейки изготавливается множество различных изделий и конструкций, хотя этот процесс является довольно сложным. Во многом это связано с низкой свариваемостью этого металла. Чтобы этот нюанс как можно меньше проявил себя не только во время сварочных работ, но и в процессе эксплуатации изделий, необходимо использовать подходящие для этого металла электроды.

Каждый тип электродов, которые сегодня можно приобрести на рынке, предназначен для сварки определенного вида изделий, что обязательно нужно учитывать при выборе этого расходного материала. Профессиональным сварщикам хорошо известно, что означает маркировка электродов, а вот у любителей с этим могут возникнуть проблемы. Поэтому специалисты советуют очень внимательно изучить перед покупкой все характеристики электродов конкретной марки, чтобы впоследствии не пожалеть о низком качестве выполненных сварочных работ.

Электроды по нержавейке: маркировка и особенности варки

При изготовлении металлоконструкций, эксплуатируемых под открытым небом, используется нержавеющая сталь. Для соединения деталей используются болты, гайки или контактная сварка. От корректности подбора марки электродов по нержавейке зависит прочность стыка элементов конструкции.

Особенности сварочных электродов

При сварке нержавеющих сталей учитываются факторы:

Пониженная теплопроводность нержавейки приводит к локальным перегревам. Для сокращения тепловых нагрузок необходимо уменьшение силы тока и напряжения. Одновременно из-за повышенного сопротивления происходит нагрев стержня сварочного электрода.
Между сопрягаемыми деталями необходимо поддерживать зазор с увеличенной шириной, который заполняется металлом от расплавленного электрода. При нарушении технологии в теле шва образуются трещины, которые снижают прочность соединения.

Тело электрода изготовлено из тугоплавкого сплава на основе вольфрама, сверху нанесен слой флюса, который защищает сварной шов от негативного воздействия атмосферы. Возможно использование сварочных полуавтоматов, которые подают в линию стыка вольфрамовую проволоку.

В рабочую зону подводится инертный газ, обеспечивающий повышение прочности соединения. Примером является аргонодуговая сварка (АДС или ADS PC), обеспечивающая получение гладких швов без каверн или трещин.

Что лучше: переменный или постоянный ток

При использовании трансформаторов с выпрямителем сокращается разбрызгивание металла из зоны шва, что улучшает заполнение зазора. Дополнительным преимуществом является хороший внешний вид стыка и отсутствие в теле шва пустот и непроваренных участков. Качество соединения зависит от того, какие электроды для нержавейки выбраны для работы. Технология ограничивается высокой стоимостью оборудования, в котором требуется использование выпрямительных блоков, рассчитанных на большую силу тока.

Для бытового использования лучше подходит аппаратура переменного тока, которая отличается меньшей стоимостью и обеспечивает ускоренную сварку листов нержавеющей стали. Недостатком является пониженная стабильность горения дуги, оператору требуется выдерживать зазор между электродом и поверхностью соединяемых деталей.

Из-за разбрызгивания металла из зоны шва увеличивается расход электродов, в теле стыка возможны зоны непровара.

Электроды постоянного тока по нержавейке

При использовании постоянного тока применяются следующие марки электродов для сварки нержавеющей стали:

ЦЛ-11;
НЖ-13;
ОЗЛ-17У;
ЗИО-8.

Характеристики расходных материалов приведены в таблице.

Параметр	ЦЛ-11	НЖ-13	ОЗЛ-17У	ЗИО-8
Диаметр, мм	3,0	2,5-5,0	3,0 и 4,0	3,0-5,0
Длина, мм	350	310-450	300 и 330	350-450
Температура эксплуатации шва, °С	450	350	не регламентирована	не регламентирована

ЦЛ-11

Изделия предназначены для ручной сварки аустенитных сталей, используемых в агрессивной среде с температурой нагрева до 450°С. Элементы могут использоваться в сварочных аппаратах с постоянным и переменным током. Для обеспечения качества шва необходимо прокаливание электродов на протяжении 1 часа при температуре от 350 до 370°С (для удаления повышенной влажности). В состав стержня входят молибден, хром, никель, ниобий и тантал, диаметр элемента с учетом слоя флюса составляет 3 мм.

ЦЛ-11 ЦЛ-11

НЖ-13

Электроды, поставляемые под маркировкой НЖ-13, применяются при изготовлении емкостей для хранения или перевозки пищевых продуктов. В состав стержня входит хром и никель, предусмотрено введение молибдена. Перед началом работ производится прокалка элементов при температуре до 360°С. Промышленность поставляет электроды диаметром от 2,5 до 5,0 мм, которые рассчитаны на рабочий ток от 40 до 180 А. Допускается сварка в любом пространственном положении, шов сохраняет прочность при прогреве до 350°С без риска начала межкристаллитной коррозии.

ОЗЛ-17У

Расходные материалы стандарта ОЗЛ-17У предназначены для соединения листов стали 06ХН28МДТ и 03ХН28МДТ, имеющих толщину до 12 мм. При повышенной толщине необходима двойная разделка кромок. Полученные конструкции могут использоваться в агрессивных кислотных средах с примесью реагентов с содержанием фтора. Допускается сварка в вертикальном и горизонтальном положениях без риска нарушения равномерности шва, электроды разработаны специалистами московской компании «СпецЭлектрод».

Элементы могут использоваться при изготовлении особо ответственных конструкций, образующиеся в теле шва кратеры удаляются шлифованием. Производители выпускают детали диаметром 3 и 4 мм, которые рассчитаны на максимальный ток до 130 и 160 А соответственно.

Стержень изготовлен из сплава с повышенным содержанием хрома и никеля (49,8% от общего состава), предусмотрено введение молибдена, меди и марганца. Сплав отличается пониженным содержанием углерода, серы и фосфора, негативно влияющих на прочность шва.

ЗИО-8

Электроды предназначены для соединения деталей, изготовленных из жаропрочных сталей 20Х23Н13 или 20Х23Н18 и аналогов. Допускается сварка легированных аустенитных сталей марок 08Х18Н10Т или 12Х18Н10Т и их аналогов. Электроды могут применяться для выполнения вертикальных или потолочных швов, расплавленный металл не вытекает из рабочей зоны. Производители предлагают элементы диаметром 3, 4 и 5 мм, которые поставляются в бумажной упаковке. Перед началом работ необходима прокалка деталей в печах на протяжении 1 часа при нагреве до 330°С.

Полученные швы отличаются повышенной жаростойкостью и не подвержены межкристаллитной коррозии. В наплавляемом металле присутствует ферритная фаза (до 5% от общего объема). В состав сплава входят хром (до 23,9%), никель (до 12,6%) и марганец. Содержание вредных примесей (фосфора и серы) снижено до 0,020%. При сварке следует учитывать высокий процент выброса материала, для получения 1 кг наплавленного металла необходимо 1,6 кг электродов марки ЗИО-8.

Электроды переменного тока

Для оборудования переменного тока созданы электроды:

ОЗЛ-14;
ЦТ-50;
ОЗЛ-14А;
АНВ-36.

ОЗЛ-14

Изделия, разработанные компанией «СпецЭлектрод», предназначены для сварки деталей из хромо-никелевых сталей 08Х18Н10 или 08Х18Н10Т и аналогов. Сформированные швы не отличаются высокой устойчивостью к межкристаллитной коррозии, спецификация допускает использование для сварки переменного и постоянного тока. На внешней поверхности элементов нанесено рутиловое покрытие, предохраняющее расплавленный металл от воздействия атмосферных газов.

Производители выпускают стержни диаметром 3 или 4 мм, которые имеют длину 340 и 360 мм соответственно. Допустимый сварочный ток не превышает 90 А для 3 мм и 140 А для 4 мм изделий. Для удаления следов влаги из внешнего слоя флюса требуется прогрев в печи до температуры 200°С на протяжении 1 часа. Если стержни хранились в сухом помещении (в соответствии с рекомендациями изготовителя), то прокаливание перед применением не требуется.

ЦТ-50

Электроды предназначены для сварки переменным или постоянным током с обратной полярностью, внешняя часть покрыта рутиловым защитным слоем. Применяются для сварки высоколегированных нержавеющих сталей с увеличенной устойчивостью к воздействию кислот и соединений на основе фтора. Допускается сварка в горизонтальном или вертикальном направлениях (кроме движения сверху вниз из-за риска получения неоднородного шва). Перед началом работы рекомендуется прокаливание элементов в печи при температуре 350°С на протяжении 90 минут.

Кромки соединяемых элементов предварительно зачищаются, сварка выполняется короткой дугой. В состав металлической части стержня входит до 22% хрома и 10% никеля, содержание фосфора и серы составляет 0,018 и 0,03% соответственно.

Электроды рассчитаны на промышленное применение, для сварки в бытовых или гаражных условиях не используются.

ОЗЛ-14А

Разработанные компанией «СпецЭлектрод» изделия ОЗЛ-14А рассчитаны на использование постоянного тока обратной полярности, но допускается применение переменного тока. Стержни применяются при сварке сталей 08Х18Н10Т, 06Х18Н11 и аналогов. Полученный шов отличается повышенной устойчивостью к возникновению межкристаллитной коррозии при нормальной температуре или при критическом прогреве. Сварка производится в горизонтальном и вертикальном положениях без ограничений по направлению движения электрода.

Стержни имеют диаметр от 3 до 5 мм при длине от 300 до 350 мм, допустимый ток от 40 А до 170 А (указывается на картонной упаковке, зависит от размеров изделия). Швы, выполненные с помощью электродов ОЗЛ-14А, не разрушаются при нагреве конструкции из нержавеющей стали до температуры 650°С. Перед сваркой рекомендуется прокалить стержни на протяжении 60 минут при нагреве до 320°С.

АНВ-36

Электроды марки АНВ-36 предназначены для сварки устойчивых к коррозии аустенитных сталей, которые эксплуатируются в среде без агрессивных веществ при температуре до 500°С. Швы отличаются повышенной хладостойкостью. В сплаве содержится до 20% хрома и до 12% никеля, присутствует молибден (до 3%) и вводится ниобий (от 0,7 до 1,3%). Допускается сварка в вертикальном направлении при любом направлении движения электрода.

Детали из нержавейки проходят предварительную механическую обработку, позволяющую зачистить сопрягаемые кромки. Для удаления следов влаги из обмазки необходимо прогреть стержни в электрической печи на протяжении 60 минут при нагреве до 200°С. Выпускаются электроды диаметром 3 или 4 мм (длина 300 и 400 мм).

Лучшие электроды для сварки — как определиться

При подборе электродов для сварки легированных сталей, не подверженных коррозии, необходимо учитывать температуру эксплуатации и марку материала, из которого изготовлена конструкция. Одновременно следует узнать тип оборудования, которое используется для соединения деталей. На основе полученных данных приобретаются элементы для выполнения сварочных работ. На упаковке указывается марка и размеры деталей, а также приводится информация о типе полярности и стандарте напряжения, на которое рассчитан электрод.

Существуют комбинированные электроды, которые могут использоваться при постоянном или переменном сварочном токе. Примером таких деталей является ЛЭЗ 8 с рутиловым защитным покрытием. Элементы используются для соединения стальных листов, полученная конструкция не отличается высокой устойчивостью к межкристаллитной коррозии. В состав сплава для стержня входят хром и никель (до 31,5% от массы). При сварке не допускается движение по вертикали вниз, до 45% металла из стержня разбрызгивается или испаряется под воздействием высоких температур.

Электроды по нержавейке: маркировка, марки, особенности применения

Сварка деталей, изготовленных из нержавеющих сталей, представляет собой непростой процесс, требующий от его исполнителя наличия соответствующих знаний и навыков. Для выполнения такой процедуры, кроме всего прочего, необходимы специальные электроды по нержавейке, которые могут иметь диаметр 3,4 или 5 мм.

Электроды AS P-309L турецкого производства применяются при сварке нержавеющих и жаропрочных сталей

Почему важно использовать специальные электроды для сварки нержавейки

Нержавеющая сталь с момента ее появления на рынке активно используется для изготовления отдельных изделий и конструкций различного назначения. Высокая популярность стальных сплавов данной категории объясняется не только их исключительной коррозионной устойчивостью, но также целым перечнем других достоинств – твердостью, прочностью, долговечностью, привлекательным внешним видом изделий из нержавейки и др. Между тем одним из наиболее значимых недостатков нержавеющих сталей является плохая свариваемость, что несколько затрудняет выполнение монтажных работ с этим материалом.

Сварка этих листов из коррозионностойкой нержавеющей сталей была выполнена электродом ЦТ-15

Причины того, что нержавеющие стали обладают плохой свариваемостью (под которой понимают возможность создания надежных неразъемных соединений при помощи сварки), заключаются в следующем.

Стали, относящиеся к категории нержавеющих, обладают меньшей (в два раза) теплопроводностью, чем обычные углеродистые стальные сплавы. Нержавейка в процессе выполнения сварки хуже отводит тепло и сильно перегревается, поэтому выполнять такой технологический процесс следует на меньших значениях сварочного тока (на 15–20%), чем при соединении деталей из обычных стальных сплавов.
При сварке массивных изделий, изготовленных из нержавеющих сталей, между ними следует оставлять достаточно широкий зазор. Если пренебречь этим требованием, то в структуре основного металла, прилегающей к зоне сварного шва, могут образоваться микротрещины, значительно снижающие качество и надежность полученного соединения.
Из-за сильного электрического сопротивления, создаваемого в зоне сварки, электроды, при помощи которых она выполняется, сильно нагреваются. Именно поэтому выполнять сварочные работы со сталями данной категории следует, используя специальные электроды для нержавейки. Выбрать такие электроды можно по маркировке.

Пример расшифровки маркировки электродов

Неправильный выбор электродов, режимов выполнения сварки изделий, изготовленных из нержавеющих сталей, а также непрофессиональное использование сварочного оборудования может привести к межкристаллитной коррозии. Это явление значительно ухудшает коррозионную устойчивость металла шва и основного металла в прилегающей к сварному соединению зоне и выражается в том, что в структуре металла при нагреве свыше 5000° формируются карбиды железа и хрома. Такие карбидные включения, появляясь на границах кристаллической решетки металла, делают его очень хрупким и уязвимым к коррозии, что и становится причиной значительного снижения надежности сварного соединения.

Для того чтобы избежать такого негативного явления, как межкристаллитная коррозия, следует правильно подбирать режимы сварки и электроды для ее выполнения, а также обеспечивать быстрое охлаждение зоны сформированного сварного соединения.

Основные технологии сварки

На качество сварки, используемой для соединения деталей из нержавеющих сталей, оказывает влияние множество факторов. К наиболее значимым из них следует отнести квалификацию сварщика, выполняющего работы, правильность выбора режима сварки и электродов для ее осуществления. Любому, кто соберется варить нержавейку, важно также знать, в чем заключаются отличия этого металла от обычных углеродистых сталей.

Варить нержавейку, в зависимости от особенностей соединяемых деталей, можно по различным технологиям. Одной из наиболее распространенных технологий, при помощи которых выполняют соединение изделий из нержавейки с толщиной от 1,5 мм, является сварка в среде защитных газов.

Сварка нержавеющей стали вольфрамовым электродом

Такая сварка, выполняемая неплавящимся вольфрамовым электродом, используется преимущественно для соединения:

корпусных деталей оборудования и приборов различного назначения;
других изделий, для изготовления которых используется листовая нержавейка;
трубопроводов из нержавейки, предназначенных для транспортировки различных сред.

В зависимости от используемого сварочного оборудования и требуемой производительности процесса выполняться такая сварка может ручным, полуавтоматическим и автоматическим способами.

При сварке изделий, изготовленных из нержавейки, можно использовать и плавящиеся электроды – металлические стержни с нанесенным на них покрытием либо специальную проволоку, отличающуюся высоким уровнем легирования. К таким методам сварки относятся:

импульсно-дуговая, используемая для соединения деталей толщиной до восьми десятых миллиметра;
короткодуговая, выполняемая в среде инертных газов, – для нержавейки толщиной от восьми десятых до трех миллиметров;
дуговая струйная, применяемая для соединения листового материала толщиной свыше трех миллиметров;
дуговая, выполняемая под слоем флюса, – для изделий, толщина которых превышает десять миллиметров;
плазменная, которая является универсальным способом соединения деталей из нержавейки любой толщины.

Технологию плазменной сварки используют для соединения любых металлов и сплавов

При использовании для выполнения сварочных работ такого оборудования, как инвертор, процесс можно выполнять и постоянным, и переменным током.

Чтобы варить изделия из нержавейки и получать при этом качественные и надежные соединения, важно учитывать несколько важных нюансов.

При использовании электрода из вольфрама им не следует совершать резких колебательных движений, как это делается при формировании сварного шва на обычных сталях. Такие движения могут привести к тому, что электрическая дуга, сформированная электродом, разрушит защитную пленку на основном металле, а это станет причиной значительного ухудшения его антикоррозионных свойств.
Чтобы избежать попадания в область формируемого сварного шва вольфрама, из которого изготовлен неплавящийся электрод, зажигать сварочную дугу следует не на самих соединяемых изделиях, а на специальной графитовой пластине (или использовать для этого опцию бесконтактного розжига дуги).
На обратную сторону сварного шва также желательно подавать струю аргона, который защитит сильно разогретый основной металл и формируемый сварной шов от окисления.

Электроды по нержавейке: марки, технология сварки

Сварка стали нержавеющего типа представляет собой достаточно трудоёмкий процесс, который связан с особенностями структуры материала. Электроды по нержавейке позволяют получать надёжные, прочные, однородные сварные швы. Предназначены соединения нержавеющих конструкций, механизмов.

Упаковка электродов для сварки нержавейки

Свойства нержавейки

Нержавейка имеет низкий коэффициент проводимости тепла. Поэтому во время сварных работ требуется прогрев локальной области для формирования равномерного шва. Чтобы добиться требуемых технических характеристик, нужно на сварочном аппарате устанавливать токи большой величины.

Чтобы не допустить перегрева или окалин, требуется при стыковке деталей делать увеличенный зазор, чем в случае сваривания стальных заготовок. Шов воспринимает значительные деформационные нагрузки в процессе остывания, за счёт чего основные конструктивные элементы сохраняют геометрию.

Электрод для сварки со специально подобранным составом под конкретные сплавы позволяет избегать перегрева основного стержня. То есть сопротивление металлов примерно совпадает, за счёт чего процесс перегрева отсутствует.

Методы сварки

Технологии, в которых допустимо применение сварочных электродов для конструкций из нержавеющей стали:

импульсно-дуговая для приваривания конструктивных элементов толщиной менее 0,1 мм, требуется применение электродов для сварки с определённым составом покрытия;
короткодуговая для приваривания конструкций, толщина которых составляет менее 3 мм;
плазменная – универсальный метод позволяющий сваривать нержавейку любых составов;
струйная дуговая – используется для соединения крупных деталей с подводом плавящейся проволоки.

Сварщик самостоятельно должен подбирать электроды в зависимости от толщины соединяемых заготовок, их состава, а также особенности эксплуатации сварных конструкций.

Рекомендации по сварке:

если перегревать металл выше +500 ⁰С, то растёт вероятность появления кристаллизационных трещин;
при прогреве нержавейки в диапазоне +350 ⁰С — +500 ⁰С наступает охрупчивание детали, что может привести к потере прочностных свойств;
получение качественного сварного шва гарантировано при прогреве заготовки до +1200 ⁰С с последующим охлаждением в течение 180 минут;
длительный прогрев нержавеющей стали не рекомендуется, так как она частично теряет свои свойства;
при послойной наварке необходимо каждый предыдущий слой доводить до +100 ⁰С;
для схватывания двух конструкционных элементов нужно уменьшить зазор между ними.

Сварка нержавейки в большинстве случаев проводится в защитной газовой атмосфере. При выборе состава покрытия электрода требуется учёт его толщины, прочности, свойств.

При формировании шва не нужно резко перемещать электрод вдоль поверхности. Обычно в результате неправильных действий могут возникать внутри него деформации, трещины или другие дефекты, а также формироваться окислы.

Важно придерживаться следующих правил:

недопустимо проникновение в сварную ванну вольфрама или соединений на его основе, для этого дуга зажигается отдельно;
шов следует защитить струёй аргона.

Важность применения специализированных электродов

Использовать электроды для нержавейки важно по следующим причинам:

при повышенных температурах теряются антикоррозионные свойства, а состав обмазки позволяет их сохранить;
в результате малого коэффициента расширения могут возникать внутренние напряжения или деформации внутри швов либо в соединяемых конструкциях;
из-за низкой теплопроводности сложно равномерно прогревать металл.

От правильности выбора температурного режима полностью зависит, насколько сварной шов будет соответствовать необходимым техническим характеристикам. При прогреве сталь деформируется и велика вероятность появления межкристаллической коррозии. Специальные составы покрытий позволяют предотвратить такие негативные последствия.

Маркировка и типы электродов

Наиболее распространённые электроды по свариванию нержавейки имеют следующие маркировки:

ЦЛ-11;
ОЗЛ-6;
НЖ-13.

Остальные марки электродов для сварки деталей из нержавейки менее популярны по причине узости применения, высокой стоимости или технических параметров.

Маркированные электроды для сварки нержавейки

ЦЛ-11

ЦЛ-11 – электроды для сварки хромоникелевой нержавейки при +450⁰С. Преимущества сварных швов:

несклонность к кристаллизационным коррозионным процессам;
однородность наплавляемого слоя;
в процессе сваривания не образуются брызги расплавленного металла.

ОЗЛ-6

ОЗЛ-6 – электроды, применяемые для сварки нержавеющей стали, которую предполагается эксплуатировать в условиях повышенных температур до +1000⁰С. Преимущества идентичны ЦЛ-11.

НЖ-13

НЖ-13 – марка электродов по свариванию нержавейки, применяемой в пищевой промышленности, сплавов на основе никеля, хрома, молибдена. Используются для формирования швов, которые предполагается эксплуатировать при температуре окружающей среды до +350⁰С.

Другие марки

Существуют также и другие маркировки электродов по нержавейке, которые также позволяют получать надёжные швы:

ЗИО-8 используются для соединения жаростойких нержавеющих сталей. Выпускаются со стандартной по составу обмазкой, позволяющей проводить работы на постоянном или переменном токе.
НИИ-48Г имеют универсальное применение, можно сваривать стали низколегированного класса. Расположение относительно поверхности допускается любое удобное.
ОЛЗ-17У применяют для сталей, которые предполагается эксплуатировать в химически активных средах.
ЭА для сваривания конструкционных элементов из стальных сплавов высоколегированных марок. Рекомендуется применять при короткодуговой сварке.
ОК 63.30 – электроды для сварки нержавейки любой марки.

Для сохранения коррозионностойких свойств нужно использовать способ холодной сварки. Он позволяет предотвратить образование карбидов на основе хрома или железа.

Завод стальных электродов

, производственная компания OEM / ODM по производству стальных электродов на заказ

Всего найдено 1402 фабрики и компании по производству стальных электродов с 4206 продуктами. Закажите высококачественные стальные электроды на нашем большом ассортименте надежных заводов по производству стальных электродов. Золотой член

Тип бизнеса:	Производитель / Завод
Основные продукты:	Графитовый Электрод
Mgmt.Сертификация:	ISO9001: 2015, ISO14001: 2015, OHSAS18001: 2007
Собственность завода:	Общество с ограниченной ответственностью
Объем НИОКР:	Собственный бренд, ODM, OEM
Расположение:	Ханьдань, Хэбэй

Золотой член

Тип бизнеса:	Производитель / Завод
Основные продукты:	Различные сварочные электроды и припоя, такие как углеродистая сталь , , электрод , низколегированная сталь , , электрод , низкотемпературная сталь , , электрод и т. Д.
Mgmt. Сертификация:	ISO 9001
Собственность завода:	Общество с ограниченной ответственностью
Объем НИОКР:	Собственный бренд, OEM
Расположение:	Ханчжоу, Чжэцзян

Бриллиантовый член

Тип бизнеса:	Производитель / Завод
Основные продукты:	Сварка Электрод , Сварочный стержень, Мягкая сталь Сварка Электрод , Сварочный флюс, Сварочная проволока
Mgmt.Сертификация:	ISO9001: 2015
Собственность завода:	Общество с ограниченной ответственностью
Объем НИОКР:	Собственный бренд, ODM, OEM
Расположение:	Шицзячжуан, Хэбэй

Бриллиантовый член

Тип бизнеса:	Производитель / Завод
Основные продукты:	Графитовый Электрод
Mgmt.Сертификация:	ISO9001: 2008
Собственность завода:	Общество с ограниченной ответственностью
Объем НИОКР:	Собственный бренд, ODM, OEM
Расположение:	Ханьдань, Хэбэй

Золотой член

Тип бизнеса:	Производитель / Завод
Основные продукты:	Сварочная проволока, Проволока для дуговой сварки под флюсом, Проволока для аргонодуговой сварки, Сварочная проволока в среде защитного газа CO2, Порошковая сварочная проволока
Mgmt.Сертификация:	ISO9001: 2008
Собственность завода:	Общество с ограниченной ответственностью
Объем НИОКР:	Собственный бренд, OEM
Расположение:	Дэчжоу, Шаньдун

Бриллиантовый член

Тип бизнеса:	Торговая компания
Основные продукты:	Разъемы для печатных плат RJ45, Сварка Электроды
Mgmt.Сертификация:	ISO 9001
Собственность завода:	Общество с ограниченной ответственностью
Объем НИОКР:	OEM, ODM, собственный бренд
Расположение:	Вэньчжоу, Чжэцзян

10шт. Вольфрамовые электроды для сварки TIG стержневые 2% торированные 1,6×150 мм WT20 красные для оксидных присадок электрод из нержавеющей стали Mayitr | |

HW0000343

Параметры:

Характеристики:

Широко используется в качестве оксидного электрода с добавкой
Обладает гораздо более совершенными сварочными свойствами, чем свойства электрода из чистого вольфрама и других оксидных электродов с добавками
Не заменяется другими оксидными электродами в процессе длительного использования
Он может работать легко, и нагрузка по току велика, он может легко и стабильно производить дугу, большой зазор прерывающейся дуги, меньшие потери и длительный срок службы, если он имеет гораздо более высокую температуру рекристаллизации, гораздо лучшую проводимость и лучшую механическую прочность Режущие свойства, он используется для сварки углеродистой стали, нержавеющей стали, никелевого сплава и металла титана, это первый материал для выбора для высококачественной сварки.

В пакет включено:

EMS, DHL, FEDEX, UPS доступны со скидкой.

Ваш заказ будет отправлен продавцом без номера для отслеживания, и вы получите свой

товаров в течение 39-60 дней, пожалуйста, терпеливо ждите посылку.

Если вам нужен номер для отслеживания, пожалуйста, оплатите стоимость доставки авиапочтой Китая.

Moveover, быстрая доставка EMS, DHL, FEDEX потратит 5-15 рабочих дней на то, чтобы получить ваши товары, спасибо.

Если транспортная компания не отправляет товар в вашу страну.
Свяжитесь с нами по электронной почте или через Ali TradeManager. Мы постараемся помочь вам!

refund1

Нам очень важно ваше удовлетворение и положительные отзывы.Пожалуйста, оставьте положительный отзыв и 5 звезд, если вы удовлетворены нашими товарами и услугами.

Если у вас возникли проблемы с нашими товарами или услугами, пожалуйста, свяжитесь с нами, прежде чем оставить отрицательный отзыв. Мы сделаем все возможное, чтобы решить любые проблемы и предоставить вам лучшее обслуживание клиентов.

Ваша поддержка и поддержка – это наш постоянный импульс.

Большое спасибо!

С наилучшими пожеланиями!

.Завод электродов из нержавеющей стали

, Изготовление электродов из нержавеющей стали на заказ OEM / ODM

Всего найдено 876 заводов и компаний по производству электродов из нержавеющей стали с 2628 продуктами. Закажите высококачественные электроды из нержавеющей стали на нашем большом ассортименте надежных заводов по производству электродов из нержавеющей стали. Золотой член

Тип бизнеса:	Производитель / Завод
Основные продукты:	Различные сварочные электроды и припоя, такие как углеродистая сталь , , электрод , низколегированная сталь , , электрод , низкотемпературная сталь , , электрод и т. Д.
Mgmt. Сертификация:	ISO 9001
Собственность завода:	Общество с ограниченной ответственностью
Объем НИОКР:	Собственный бренд, OEM
Расположение:	Ханчжоу, Чжэцзян

Бриллиантовый член

Тип бизнеса:	Производитель / Завод
Основные продукты:	Сварка Электрод , Сварочный стержень, Мягкая сталь Сварка Электрод , Сварочный флюс, Сварочная проволока
Mgmt.Сертификация:	ISO9001: 2015
Собственность завода:	Общество с ограниченной ответственностью
Объем НИОКР:	Собственный бренд, ODM, OEM
Расположение:	Шицзячжуан, Хэбэй

Бриллиантовый член

Тип бизнеса:	Торговая компания
Основные продукты:	Разъемы для печатных плат RJ45, Сварка Электроды
Mgmt.Сертификация:	ISO 9001
Собственность завода:	Общество с ограниченной ответственностью
Объем НИОКР:	OEM, ODM, собственный бренд
Расположение:	Вэньчжоу, Чжэцзян

Золотой член

Тип бизнеса:	Производитель / Завод
Основные продукты:	Алмазные инструменты, опорные диски, отрезной круг, абразивные инструменты, шлифовальный круг
Mgmt.Сертификация:	ISO 9001, ISO 9000, ISO 14001, ISO 14000
Собственность завода:	Общество с ограниченной ответственностью
Объем НИОКР:	OEM, ODM, собственный бренд
Расположение:	Шицзячжуан, Хэбэй

Золотой член

Тип бизнеса:	Производитель / Завод , Торговая компания
Основные продукты:	Графитированный нефтяной кокс, графитовый электрод , керамический пигмент, паста для холодной набивки, угольные блоки
Mgmt.Сертификация:	ISO9001: 2015
Собственность завода:	Общество с ограниченной ответственностью
Объем НИОКР:	Собственный бренд, ODM, OEM
Расположение:	Чжучжоу, Хунань

Бриллиантовый член

Тип бизнеса:	Производитель / Завод , Торговая компания
Основные продукты:	Индукционная печь, Индукционная плавильная печь, Вакуумная плавильная печь, Печь для точного литья, Печь для индукционного нагрева
Mgmt.Сертификация:	ISO 9001, ISO 9000, ISO 14001, ISO 14000
Собственность завода:	Общество с ограниченной ответственностью
Объем НИОКР:	OEM, собственный бренд
Расположение:	Вэйфан, Шаньдун

.Завод электродов из нержавеющей стали

, Изготовление электродов из нержавеющей стали на заказ OEM / ODM

Всего найдено 876 заводов и компаний по производству электродов из нержавеющей стали с 2628 продуктами. Выбирайте высококачественные электроды из нержавеющей стали в нашем большом ассортименте надежных заводов по производству электродов из нержавеющей стали. Золотой член

Тип бизнеса:	Производитель / Завод
Основные продукты:	Различные сварочные электроды и припоя, такие как углеродистая сталь , , электрод , низколегированная сталь , , электрод , низкотемпературная сталь , , электрод и т. Д.
Mgmt. Сертификация:	ISO 9001
Собственность завода:	Общество с ограниченной ответственностью
Объем НИОКР:	Собственный бренд, OEM
Расположение:	Ханчжоу, Чжэцзян

Бриллиантовый член

Тип бизнеса:	Производитель / Завод
Основные продукты:	Сварка Электрод , Сварочный стержень, Мягкая сталь Сварка Электрод , Сварочный флюс, Сварочная проволока
Mgmt.Сертификация:	ISO9001: 2015
Собственность завода:	Общество с ограниченной ответственностью
Объем НИОКР:	Собственный бренд, ODM, OEM
Расположение:	Шицзячжуан, Хэбэй

Бриллиантовый член

Тип бизнеса:	Торговая компания
Основные продукты:	Разъемы для печатных плат RJ45, Сварка Электроды
Mgmt.Сертификация:	ISO 9001
Собственность завода:	Общество с ограниченной ответственностью
Объем НИОКР:	OEM, ODM, собственный бренд
Расположение:	Вэньчжоу, Чжэцзян

Золотой член

Тип бизнеса:	Производитель / Завод
Основные продукты:	Алмазные инструменты, опорные диски, отрезной круг, абразивные инструменты, шлифовальный круг
Mgmt.Сертификация:	ISO 9001, ISO 9000, ISO 14001, ISO 14000
Собственность завода:	Общество с ограниченной ответственностью
Объем НИОКР:	OEM, ODM, собственный бренд
Расположение:	Шицзячжуан, Хэбэй

Золотой член

Тип бизнеса:	Производитель / Завод , Торговая компания
Основные продукты:	Графитированный нефтяной кокс, графитовый электрод , керамический пигмент, паста для холодной набивки, угольные блоки
Mgmt.Сертификация:	ISO9001: 2015
Собственность завода:	Общество с ограниченной ответственностью
Объем НИОКР:	Собственный бренд, ODM, OEM
Расположение:	Чжучжоу, Хунань

Бриллиантовый член

Тип бизнеса:	Производитель / Завод , Торговая компания
Основные продукты:	Индукционная печь, Индукционная плавильная печь, Вакуумная плавильная печь, Печь для точного литья, Печь для индукционного нагрева
Mgmt.Сертификация:	ISO 9001, ISO 9000, ISO 14001, ISO 14000
Собственность завода:	Общество с ограниченной ответственностью
Объем НИОКР:	OEM, собственный бренд
Расположение:	Вэйфан, Шаньдун
