Медные электроды для сварки меди и ее сплавов: марки, особенности, характеристики

mednye

Содержание

Какие марки электродов применяются для сварки меди

Для сварки, наплавки меди и цветных металлов, сварки медных труб и проч. применяются специальные медные электроды для сварки. К данному типу относятся электроды

  • Комсомолец-100,
  • ОЗБ-2М,
  • ОЗБ-3,
  • АНЦ/ОЗМ-2,
  • АНЦ/ОЗМ-3,
  • ESAB ОК 94.25,
  • ESAB OK 94.35,
  • ESAB OK 94.55,
  • ESAB OK NiCu-7 (OK 92.86),
  • ESAB OK Ni-1 (OK 92.05),
  • ZELLER 390.

Работать ими нужно начинать, зная некоторые их особенности и характеристики.

Комсомолец-100 mednyeпредназначен для наплавки, сварки меди марки М1-М3. Работа должна производится на постоянном токе (о сварочных токах здесь), в нижнем или наклонном положениях. Выпускаются электроды Комсомолец-100 толщиной 3-5 миллиметров. Рекомендуемая сила тока для диаметра 3 мм 90-180 ампер, 4 мм 120-140, 5 мм 150-190. Эти показатели зависят от положения шва. Перед началом работы рекомендуется нагреть свариваемое изделие до 300-700 градусов, в зависимости от его толщины.

ОЗБ-2М предназначен и для работы с бронзой, используемой в художественном литье. Ими можно наплавлять ее на сталь, исправлять дефекты чугуна. При этом необходимо включать ток обратной полярности, производить работу в вертикальном или горизонтальном положении. ОЗБ-2М состоят из меди, железа, фосфора, марганца, никеля и олова. Их длина 350 мм. Для успешной работы необходимо устанавливать сварочный ток следующих значений: для диаметра 3 мм/ 90 – 120 ампер, 4 мм/120 – 160.

ОЗБ-3 используются в работе с цветными металлами, медью и бронзой. Они делаются со специальным покрытием (узнайте тут больше о покрытиях электродов). Сварку нужно производить только в нижнем положении. Используется постоянный ток. Коэффициент и производительность наплавки ОЗБ-3 12,5 г/А.ч – 3,5 кг.ч при диаметре изделия 4 мм.

АНЦ/ОЗМ-2 применяется для работы с чистой медью, при этом ее нет необходимости нагревать, если она не очень толстая. Сварка должна производиться в наклонном или нижнем положениях. Используется постоянный ток обратной полярности. Расходуется АНЦ/ОЗМ-2 1,6 кг на то, чтобы наплавить килограмм металла.

АНЦ/ОЗМ-3 нужны для работы с изделиями из меди технических марок по ГОСТ 859-78. Они выпускаются толщиной 4-6 мм. Чтобы успешно выполнить сварку нужно настроить ток на 220-300 ампер для диаметра 4 мм, 350-400 для 5 мм, 420-600 для 6 мм. Положение шва должно быть нижнее. Работать нужно короткой дугой, с медью толщиной до 10 мм, без подогрева, без разделки кромок одно или двусторонним швом с небольшими поперечными колебаниями электрода.

ESAB ОК 94.25 хорошо mednyeподходит для работы с многими цветными металлами, сплавами. Особенно с медью, оловянной бронзой, пережженным чугуном, латунью. Они могут использоваться для наплавки на сталь, для ее защиты от коррозийного воздействия. Толстые медные изделия рекомендуется нагреть до 300 градусов. Лучше всего работать маркой ESAB ОК 94.25 в пространственных положениях 1-4.

ESAB OK 94.35 имеет толстое рутиловое покрытие. Используется при работе с изделиями из меди и никеля, при содержании последнего до 30%. Электродом ESAB OK 94.35 наплавляют кромки. Работать ими можно в 1-5 положениях. Наплавленный с их помощью металл наделен отличной коррозионной стойкостью, он не боится длительного воздействия морской соленой воды, наделен хорошими прочностными характеристиками.

ESAB OK 94.55 имеют основной тип покрытия. Электрод хорош в работе с бронзой, красной латунью, медью. Сварка обычно выполняется короткой дугой. Расположение электрода должно быть перпендикулярно кромкам. Необходимо чтобы сварные валики находили один на другой.

Важно! Поверхность каждого прохода нужно не забывать зачищать от шлака.

Подходящие положения для работы 1-4 и 6. Предел прочности 400 МПа, твердость 120 НВ. Выпускается марка ESAB OK 94.55 диаметром 2-4 мм.

mednye

ESAB OK NiCu-7, или OK 92.86, используют для сварки меди и никеля. Наплавленный с их помощью металл характеризуется как устойчивый к образованию трещин, ковкий, стойкий к воздействию морской воды, кислоты и щелочи. Варят этим электродом в 1-4, 6 положениях. Выпускается данная марка толщиной 2-4 мм. В работе используется постоянный ток обратной полярности.

ESAB OK Ni-1, ранее назывался OK 92.05, имеет основной тип покрытия. Чтобы исключить образование трещин и пор рекомендуется работать только на допустимых для того или иного диаметра электрода токах. Подходит для 1-4, 6 положений. Прокаливают электрод два часа при температуре +250 градусов. Для работы нужен постоянный ток.

ZELLER 390 имеет основное покрытие. Предел прочности 200 МПа, текучести 185, твердость 40 НВ. ZELLER 390 выпускается разной длины, от 300 до 450 мм, диаметром 2,5-5 мм. Силу тока нужно установить для электрода толщиной 2,5 мм/80-110 ампер, 3 мм/100-130, 4 мм/130,170 мм, 5 мм/170-200. Используют его при работе с изделиями, которые должны отвечать высоким показателям стойкости к коррозийному влиянию, теплопроводности, электропроводности.

[ads-pc-2]
[ads-mob-2]

Популярные производители электродов для работы с медью и другими металлами

Хорошо зарекомендовали электроды компании Esab. Ее марки ESAB ОК 94.25, OK 94.35, OK 94.55, OK NiCu-7 (OK 92.86), OK Ni-1 (OK 92.05) используются во всем мире. Эта шведская компания была основана в 1904 году. Корпорация занимается производством сварочных аппаратов разного назначения, модификаций, флюсов. В

ESAB разработали многие современные методы сварки, отвечающие требованиям прогресса.

ООО НПО Спецэлектрод занимается изготовлением марок электродов, используемых для всех целей. Для работы с цветными металлами хорошо себя зарекомендовали такие марки: АНЦ-3, АНЦ/ОЗМ-2, АНЦ/ОЗМ-3, АНЦ/ОЗМ-4, ОЗА 1 и 2 и многие другие. Это российское предприятие, его продукция недорогая и надежная.

Электроды Zeller производятся немецкой компанией начиная с 1963 года. В каталоге более 500 наименования продукции. Ее электроды отвечают самым высоким требованиям, наделены отличной коррозионной стойкостью, образуют прочный надежный шов.

Часто сварщики и поставщики материалов для них рекомендуют следующих производителей:

Материал стержней

Стержни электродов для сварки меди и ее сплавов производят из проволоки и прутков, состав которых соответствует требованиям, изложенным в ГОСТ 16130—90. В основном это медь или бронза. Часто используются в производстве сплавы металлов.

  • Медные стержни делаются диаметром 2-6 мм, они могут быть обернуты жестью 0,3-,05 мм толщиной. На них наносится разного рода покрытие, например, основное или рутиловое. Для электрода Комсомолец-100 стержень делается из меди М1.
  • Бронзовые стержни делаются в основном из металла марки БрКМц-3-1. Покрывают их смесью разных веществ. Они могут производиться и из оловянно-фосфористой бронзы Бр.ФО 4-03.
  • Бронзовые стержни обеспечивают создание шва отличного качества. Они хуже раскисляют металл, чем сделанные из меди. Стержни из бронзы могут снизить механическую прочность соединения при определенных условиях.

Общие принципы сварки электродами меди и ее сплавов

mednye

Проводя работы по сварке меди и ее сплавов, сварщик сталкивается с некоторыми трудностями. На шве может образоваться трещина. При работе легкоплавкие эвтектики скапливаются на границах кристаллов. Часто образовываются поры. Все это важно учесть и предотвратить. Медь толщиной до 4 мм сваривают без разделки кромок, до 10 мм толщины с односторонней разделкой. При этом угол скоса кромок должен быть 70 градусов, притупление 1,5—3 мм.

Текучесть меди усложняет работу в вертикальном, горизонтальном и потолочном положениях. Дуговая сварка должна осуществляться при повышенном сварочном токе из-за высокой теплопроводности металла. Кромки деталей соединяются с минимальным зазором из-за высокой текучести меди. Часто рекомендуется использовать стальную подкладку.

Изделие толщиной более 6 мм лучше предварительно нагреть до 250 градусов. При этом нужно учитывать характеристику плавления меди, сплавов из нее. Тонкий металл не нагревают. Сварку лучше всего производить дугой 10—15 мм. Таким образом будет намного удобнее манипулировать электродом. Медь сваривается при постоянном токе обратной полярности. Это важно учесть. Дуговую сварку латуни, бронзы, М1-М3 необходимо выполнять мощной дугой, увеличенной силой тока и при повышенном напряжении. Работа делается очень быстро, на большой скорости.

mednye

По возможности сварку рекомендуется производить в нижнем положении или при угле наклона 20 градусов максимум по отношению к вертикали. Дуга направляется непосредственно на сварочную ванну. Рекомендуется применить специальные подкладки, сделанные из асбеста, флюса, графита, меди, стали. Важно учесть все основные особенности и характеристики металла.

Справка. Плавление меди происходит при +1080 градусов, она имеет удельный вес 8,9 г/см3, ее прочность 20 кг/мм2, относительное удлинение 50%.

Если изделие толстое, то нужно производить работу постепенно, наплавляя слоя один за другим. Сварка в таком случае выполняется обратноступенчатым швом, длина каждого участка должна быть 20-30 см. Его делят на две части, 75% и 25%. Сначала сваривают длинный участок по направлению к меньшему. Таким образом снижается риск возникновения трещин.

Работа выполняется в нижнем положении, иногда требуется править шов кувалдой или молотком из-за его вспенивания. В процессе сварки тонкой меди нужно уменьшить ток, чтобы из-за разогрева детали не возникли прожоги. Перед началом работ рекомендуется прокаливать электроды

при определенной, рекомендуемой производителем температуре.

Более подробно про сварку меди узнайте здесь.
[ads-pc-3]
[ads-mob-3]

Какой выбрать диаметр

Выбирая наиболее подходящий диаметр электрода, прежде всего нужно учитывать толщину свариваемой меди, изделия, сплава. Важно учесть это и некоторые другие советы. При работе с тонким цветным металлом большой толщины электрод, а также в случае сварки на повышенных токах, создаст проблемы, появятся поры в шве.

Специалисты советуют выбирать такой диаметр: при толщине меди и ее сплавов

  • 2 мм – электрод толщиной 2-3 мм,
  • 3/3-4 мм,
  • 4/4-5 мм,
  • 5/5-6 мм,
  • 6/ 5-7 мм,
  • 7-8/6-7 мм,
  • 9-10/6-8 мм.

Существуют электроды для сваривания и наплавки с предварительным подогревом до 300-700 градусов по Цельсию, с малым подогревом до 150-350 градусов по Цельсию и без подогрева.

Кратко о сварке меди

Применяется несколько разновидностей сварочного процесса меди:

  • ручная сварка металлическими электродами;
  • ручная сварка угольными электродами;
  • аргонно-дуговая сварка.

Некоторые особенности сварочного процесса электродами по меди

  • Сваривание цветных металлов существенно может отличаться от сваривания стали, что обуславливается резким различием физико-химических свойств. К главным факторам, которые определяют свариваемость цветных металлов, относятся температура плавления и кипения, а также теплопроводность и сродство к содержащимся в воздухе газам (азоту, кислороду, парам воды).
  • Медь обладает повышенной жидко текучестью в расплавленной форме, высокой электропроводностью и теплопроводностью. Для нее характерна также активность при взаимодействии с некоторыми газами и, особенно с водородом и кислородом, что при сварке может явиться причиной образования в металле шва микротрещин и пор. Для предотвращения образования таких дефектов в свариваемых соединениях необходимо применение только хорошо раскисленной меди.
  • Сварка по меди должна выполняться тщательно прокаленными электродами, свариваемые детали должны быть хорошо подготовлены в местах наложения швов – зачищены до металлического блеска и удалены оксиды, загрязнения, жиры и пр.

Видео

Посмотрите небольшой ролик, где производится сваривание меди со сталью с помощью марки Zeller 390:

Где купить

Выбирайте производителей и продавцов сварочных электродов, перейдя по ссылке ниже на страницу нашего каталога фирм.

Выбрать компанию

виды, характеристики, особенности использования, плюсы и минусы

Медь, медные сплавы-достаточно не простой материал для работы даже опытного сварщика, а для новичка совершенно точно-темный лес.

Для успешной работы будет недостаточно лишь профессиональных рук, так же понадобятся качественные материалы, ведь часто именно они решают исход работы. Некачественное оснащение может сыграть фатальную шутку даже с настоящим специалистом.

Когда приступает к сварке с таким не простым металлом будете готовы к ряду трудностей. Проблем может быть масса, начиная с того что метал может стать пористым, то есть не цельным, заканчивая окислением, что значительно уменьшим качество данной работы.

Содержание статьиПоказать

Электроды для меди

Но не напороться на ряд таких трудностей тоже возможно, для этого вам пригодиться электрод из меди, они широко используются, подходят для сварки таких металлов.

То есть вы можете использовать их не только для металла медного, но и для других как например, латук или бронза. Сварка электродами из меди делает процесс сварки комфортным и более качественным.

Наша статья о тех видах и марках сварок, что сейчас существуют на рынке, так же о том как можно из качественно применить в дуговой сварке.

План статьи

  • Названия электродов
  1. ZELLER 390
  2. ESAB OK 94.55
  3. ESAB OK 94.35
  4. ESAB OK 94.25
  5. OЗМ -2
  6. ОЗБ -3
  • Комсомолец-100
  • Нюансы эксплуатации
  • Итог

Названия электродов

медные электродымедные электроды

Что бы сварить медь по методу дуговой сварки придумано, продаётся на рынке огромное множество фирм электродов. Из этого множества мы хотим рассказать вам о самых распространенных электродах. Начнем:

  • ZELLER 390
  • ESAB OK 94.55
  • ESAB OK 94.35
  • ESAB OK 94.25
  • OЗМ -2
  • ОЗБ -3

Они являются наилучшими вариантами исходя из своих характеристик и отзывов. Но хорошего электрода недостаточно, так же нужно знать качества того метала с которым вы собираетесь работать. Ну все же начнем с электродов, посмотрим на них повнимательнее

Комсомолец 100 - достаточно популярный вид при работе с медными сплавами. Вы можете направлять металла или же сваривать, он справиться с такими работами.

Идеальной средой для этого электрода будет постоянный ток, плоскость лучше всего выбирать немного под углом или же внизу.

Рынок предлагает нам диаметр от 3 до 5 миллиметров, то есть для тонких работ они вероятнее всего не подойдут.

Если вы варите электродом диаметром в 3 мм, то сила тока должна быть в пределах 180А, если на 5 миллиметров, то рекомендуется диапазон в 150-190, и для среднего размера в 4 миллиметра подойдёт мощность в 120-140 ампер.

Конечно это только рекомендации, выбирайте мощность по своему опыту и особенностям работы.

Температура до которой вы можете накалить самый толстый электрод составляет 700 градусов. И в соответствии с уменьшением размера должна падать и температура накала.

Отдельные модели

сварка медисварка меди

Площадь использования этой марки достаточно широка, то есть вы можете использовать её для сварки бронзы так же как для сварки меди, её сплавов

Главное в нем это его покрытие. Советуется использовать такой вид внизу, с использованием постоянного тока.

Такой вид достаточно специализирован, поскольку используется только для работы с чистой медью без любых до мешок или же других цветных металлов. Тонкие участки металла можно не нагревать перед началом сварки.

Варить стоит лишь в нижней части или же под углом, такие положение наиболее рекомендованы. При этом нам, опять же, понадобиться постоянный ток с обратной полярностью.

Материал расходуется со средней скоростью. Что бы например заплатить около 1 километра вам будет достаточно полутора килограммов электродов-это не много и не мало.

Ну а теперь приступим к разбору импортного производителя. Мы бы хотели рассказать, а разновидности одной заграничной фирмы, как ESAB, которая уже давно заняла наш рынок. Но их продукция интересует не только специалистов, но также аматеров в этом деле.

Линия ESAB OK 94.25 является достаточно универсальной, одинаково удобной для сварки разных видов цветного металла.

Вы можете заварить нею мед, её не чистые сплавы, бронзу латук и так же множество других цветных металлов.

У них есть своя особенность, что качественной обличает её от других. Ним вы можете направить цветной металл на стальное покрытие, чтобы избежать коррозии стали. Если вам нужно проварить толстые участки, то лучше всего все таки прогреть нужное место.

Такая марка уже не настолько разноплановая, но конечно имеет и свои особенные плюсы. У него качественное покрытие из рутила, это обеспечивает дуге непрерывное горение и также делает её легковоспламеняющийся.

Вы можете сварить медь, никель. Наиболее популярен, продуктивен он при наплавке бортов. Металл, что на плавиться отлично защищает от коррозии. Он прост в использовании, подойдёт для работы новичков.

Они немного отличаются, от тех, про которые мы вам уже рассказали. Главным моментом при работе с ними остаться покрытие, Так что в освоении для новичков такая марка достаточно сложна и лучше начать с чего-либо по проще.

Также особенность в том, что, чтобы получить высокое качество работы нужно работать с короткой дугой.

А для не опытных сварщиков это очень не простое задание. Существуют рекомендации по поводу шва, их лучше делать внахлёст и короткими отрезками. Такая марка годиться для сварки и направления латука, меди, бронзы.

Ещё такой электрод тонкий от 2 до 4 миллиметров, там что с ним можно выполнять более тонкие работы.

В таком виде марки как в предыдущем главное-это покрытие. Такая марка точно должна удивить опытных, часто практикующих специалистов. В магазинах существует большой ассортимент до длиннее и диаметру. Длина есть в промежутке 300-450 миллиметров.

А диаметр начинается от 2,5 и заканчивается 5 миллиметрами. Если вы варите электродами 2,5 миллиметра сила тока не должна превышать 10 Амперов. Если же 3 миллиметра, то 130 Ампер, и для 4 миллиметров не выше 170 Амперов, для 5 - до 200 Амперов.

Такие швы не подвергаются коррозиям, качественны и будут держаться много лет. Также можно поговорить по электроды для контрактной сварки. Это такие медные концы, что нужно приспособить к аппарату, они будут проводить ток. Их изготовляют из чистой меди.

Нюансы эксплуатации

медные деталимедные детали

Вы можете подобрать идеальные электроды для работы с медью, но просто на просто, не знать с какой стороны к ним подойти. Не мало важен и сам металл, его химико-физические характеристики, не зная этого вы никогда не получите шов высокой пробы.

Также нужно помнить что такие металлы как медь, латук, бронза, их сплавы имеют свойство течь. Когда вы начинаете их расправлять они очень быстро деформируются. Ещё имеют очень высокую теплопроводность.

То есть при сварке тепло действует на них сильнее нежели на другие металлы. Помните про теплопроводность, если при работе с медью или её сплавами вы подбираете не подходящую мощность то будете готовы до прожогов в металле.

Если вы используете газовую сварку, то так же, будет осторожны поскольку медь химически активный элемент которые взаимодействует с газами.

Если медь начинает взаимодействие с водородом или же кислородом, то оно изменяет свои свойства становиться при сварке не цельной, это очень сильно снижает качество сварки. Также в редких ситуациях появляются трещины ещё по-горячему.

Желательно перед началом сварки очень нагреть электроды, в печи. Показатели времени, температуры при которой нужно прогревать зависеть он марки электрода.

Также важно подготовить к работе сам металл с которым будет проводиться работа, разделите кромки, идеально их отчистить, работа с загрязнённым материалам, в пыли или же с коррозиями полностью исключена.

Скорость нанесения должна быть не очень высокой, но и не низкой. Делайте шов аккуратным без наплывов, не проверенных мест, прожжённого металла равномерно.

Что бы вас не тронулось большинство проблем нужно подобрать правильный режим на сварочном аппарате. Уменьшите силу тока процентом на десять.

Если вы ещё совсем новичок, то лучше сразу сделать не высокую силу тока и по немного её увеличивать, одновременно наблюдал как на это реагирует металл.

Итог

Все что мы хотели донести до вас, про электроды для сварки меди, мы донесли. Помните что важно следить на диаметром электрода перед приобретением.

Например электроды для сварки труб значительно больше нежели те, что для меди. Отечественные электроды имеют не плохое качество, вполне сносны при использовании.

Но все же наш совет покупать импортные. Желаем удачи!

Электроды для сварки меди и ее сплавов

При сварке меди основная проблема - образование пор в металле шва из-за высокой ее активности при взаимодействии с газами, особенно с кислородом и водородом. Чтобы этого избежать, применяют только хорошо раскисленную медь и тщательно прокаленные электроды. Сварку выполняют по зачищенным до металлического блеска кромкам.

Сварка латуней сложна из-за интенсивною выгорания цинка.

Сварка бронз доставляет трудности ввиду высокой хрупкости и недостаточной прочности в нагретом состоянии.

Марка электрода
Область применения Технологические особенности

Покрытие

Род, полярность тока

Коэффициент наплавки, г/А×ч

Положение в пространстве

"Комсомолец-100"

П
(специальн.)

= ( + )

14,0

Обозначение пространственных положений швов

Для сварки и наплавки изделий из технически чистой меди М1, М2, М3. Возможна сварка меди со сталью. Сварка с предварительным местным подогревом до 300-700°С

АНЦ/ОЗМ-2

П
(специальн.)

= ( + )

17,5

Обозначение пространственных положений швов

Для сварки и наплавки изделий из технически чистой меди с содержанием кислорода не более 0,01%. Сварка при толщине более 10 мм с предварительным подогревом до 150-350°С

АНЦ/ОЗМ-3

П
(специальн.)

= ( + )

16,5

Обозначение пространственных положений швов

Для сварки и наплавки технически чистой меди (кислорода не более 0,01%). Возможна сварка со сталью. Сварка при толщине до 10 мм короткой дугой без подогрева и без разделки кромок одно или двусторонним швом с небольшими колебаниями электрода

ОЗБ-2М

Б

= ( + )

14,0

Обозначение пространственных положений швов

Для сварки и наплавки бронз, заварки дефектов бронзового и чугунного литья. Возможна сварка и наплавка латуней

ОЗБ-3

П
(специальн.)

= ( + )

12,5

Обозначение пространственных положений швов

Для наплавки при изготовлении и восстановлении электродов машин контактной точечной сварки, в том числе для сварки стержневой арматуры

Сварка меди: технологии, электроды, нюансы работы

В описании сварочных работ отдельной категорией приходится рассматривать сварку меди, благодаря ее уникальным химическим и физическим свойствам. Изделия из меди достаточно часто встречаются в быту и на производстве. Этот металл обладает неплохой теплопроводностью, хорошо проводит электрический ток, устойчив к коррозии и пластичен. Ко всему перечисленному следует добавить эстетические качества.

В связи с востребованностью, медь может применяться сегодня в самых различных сферах. Логично предположить, что и работы, связанные со сваркой данного металла, вызывают огромный интерес, как у профессиональных сварщиков, так и у начинающих мастеров. В частности, актуальным считается вопрос о возможности сварки меди в домашних условиях.

Популярный металл

Отличительные особенности

Первое, что следовало бы подчеркнуть при рассмотрении процедуры сварки меди, — это зависимость хода работ от сплава. В действительности используется медь далеко не в чистом виде. На практике приходится дело иметь с различными примесями и сплавами. Чем чище медь, тем легче проводить подобные работы. Однако количество металла в примеси является не самым главным определяющим нюансом. Основные особенности и сложности, возникающие при ведении сварочных работ, должен знать каждый мастер.

  • Медь, являясь представителем цветных металлов, быстро окисляется. В результате химической реакции с кислородом на поверхности металла образуется пленка – окисел. Она достаточно жаропрочная, поэтому существенно препятствует свариванию. На подготовительном этапе следует в обязательном порядке избавиться от этой пленки.
  • Следует учитывать коэффициент теплового расширения. Медь в процессе нагревания расширяется достаточно сильно. При охлаждении происходит обратный процесс. Если формированию шва это никак не препятствует, то после его застывания будут наблюдаться разрывы и трещины.
  • Жидкий металл поглощает кислород и водород. Закись меди имеет другую температуру плавления, нежели чистый металл, что существенно осложняет работу. Водород, вступая в реакцию с кислородом, образует внутри жидкого металла пузырьки с водяным паром. После сварки в зоне шва наблюдаются трещины, а сам металл становится пористым.
  • Изменение температуры в широких диапазонах за малые промежутки времени приводит к реструктуризации кристаллов. Мелкозернистая структура превращается в крупнозернистую. Такие изменения приводят к повышению хрупкости меди в зоне шва.
  • Внутренние дефекты свариваемых деталей возникают при плавлении и кристаллизации. Благодаря высокому коэффициенту теплопроводности, медь быстро плавится и после этого сразу же кристаллизуется.
  • Показатель текучести данного металла в несколько раз превышает показатель для стали. При работе с толстыми заготовками приходится нагревать материал до высоких температур. В таком случае проплавка кромки практически невозможна. Именно с проблемой текучести при сварке меди применяют двустороннюю технологию. Следует помнить, что сложны вертикальные и потолочные работы.
  • Такие свойства меди, как прочность и пластичность, зависят от температуры. Если температура металла находится в пределах 200°C градусов, то эти параметры достаточно высокие. Но при дальнейшем нагревании металла происходит их резкое снижение. Для меди температура в 550°C градусов является критической, так как пластичность практически исчезает. Это еще один фактор, который способствует появлению трещин в зоне ведения сварки.

Итоговый результат

Еще раз отметим, что чистую медь легче сваривать, чем медь с различными примесями. Также неприхотлива и раскисленная медь. Это металл с низким содержанием кислорода.

Но, к сожалению, на практике подобные материалы встречаются редко, поэтому для качественной сварки приходится применять флюсы, присадки, а работу вести в среде защитного газа. В качестве присадок используются такие раскислители, как марганец, кремний, алюминий. Имея в наличии электроды, стержни которых содержат перечисленные элементы, можно медь варить в режиме ручной дуговой сварки (MMA).

Подготовка металла

Качественный результат сварки меди зависит не только от выверенных действий сварщика, но и  от проведенного подготовительного этапа. Сначала следует обратить внимание на форму заготовки. Обычно это труба или лист. Первая процедура связана с кроением. По размерам вырезают нужную заготовку. В некоторых случаях приходится деталь порезать на несколько частей.

Медь неплохо поддается обработке, поэтому резать ее можно при помощи трубореза, шлифовальной машины или станка. Возможно применение плазменно-дуговой резки.

Рабочий процесс

Разделка кромок – обязательная процедура. Предполагается исключительно механическая обработка торцов заготовок. Очистив поверхность металла от загрязнений, приступают к снятию оксидной пленки. Она видна невооруженным глазом. Деталь без пленки блестит, а окисел представляет собой мутноватый налет. Подготовленные торцы обрабатываются наждачной бумагой или металлической щеткой. После завершения этих работ металл следует обезжирить.

Не следует применять наждачку с крупным зерном, так как на поверхности заготовки могут остаться глубокие задиры. Среди популярных способов обработки детали и присадочной проволоки выступает травление. Это выдерживание заготовок в специальном растворе, приготовленном на основе азотной, соляной или серной кислоты. До нужной концентрации раствор доводится путем смешивания кислоты с водой. После травления поверхности необходимо промыть в воде, а затем просушить.

Медь требует предварительного прогрева в тех случаях, когда толщина деталей превышает 1 см. Прогрев газовой горелкой или в печи также входит в перечень подготовительных работ. Перед непосредственным свариванием детали совмещают так, чтобы между кромками образовывался небольшой зазор. Фиксировать заготовки можно струбцинами или прихватками, очищенными от инородных частиц. К дополнительным приспособлениям относят экраны для защиты места сварки от ветра и графитовые подкладки. Графит хорошо отводит тепло. Помимо этого, подкладка препятствует растеканию расплавленного металла.

Качественный шов

Ручная дуговая сварка

Ручная дуговая сварка, если она для данного металла целесообразна, имеет преимущество в технико-экономическом плане. Режим ручной сварки характерен достаточно высокой производительностью при наличии навыков у сварщика. Если быть более точным, то к дуговой сварке можно отнести не только работы в режиме MMA. Это и автоматическая сварка под флюсом, а также сварка в среде защитного газа. Но традиционно принято ручную дуговую сварку рассматривать, как отдельный вид работы.

Перед подготовкой следует уделить внимание выбору метода разделки кромок. Если толщина металла варьируется в пределах от 6 до 12 мм, то кромки разделываются под углом 60-70° градусов друг к другу. При наличии подварочного шва с противоположной стороны угол между кромками уменьшается до 50° градусов. Зазор между кромками должен составлять 2% от длины шва. Возможна сварка и без раздвигания листов. В этом случае заготовки предварительно прихватываются в участках, расположенных на расстоянии 30 см друг от друга. Не необходимо помнить, что при отсутствии зазора обычно происходит перегрев металла с последующим образованием трещин.

Ручная дуговая сварка

Если толщина заготовки превышает 12 мм, то рекомендуется произвести Х-образную разделку кромок. Она пригодна для двусторонней сварки. Но такой способ разделки достаточно сложен, поэтому можно оставить М-образную разделку, но следует помнить, что возрастет расход электродов и придется применять подкладки. Предварительный прогрев подразумевает доведение температуры кромок до значения 300-400°C градусов.

Ручная дуговая сварка меди осуществляется покрытыми электродами. Защитное покрытие электродов препятствует окислению шва, стабилизирует дугу и предотвращает пористость. В качестве электродного стержня выступает медная проволока. Она может содержать легирующие примеси (кремний, марганец). Допускается использование бронзовых стержней БрКМц3-1(CuSi3Mn1) или БрОФ4-03. Подобные стержни при сварке легируют медь кремнием, марганцем или фосфором, а также производят раскисление металла. К популярным маркам можно отнести такие, как «Комсомолец-100» и серию «АНЦ/ОЗМ».

Сварка меди и ее сплавов ведется при постоянном токе с обратной полярностью. Использование переменного тока теоретически возможно, однако не дает желаемой стабильности дуги. Также при переменном токе наблюдается разбрызгивание метала. Чтобы правильно выбрать режим сварки, необходимо пользоваться специальными таблицами. Ориентироваться можно на следующие показатели:

  • толщина детали – 2 мм, диаметр электрода – 3 мм, сила тока – 120 А;
  • толщина – 3 мм, диаметр – 4 мм, сила тока – 160 А;
  • толщина – 5 мм, диаметр – 6 мм, сила тока – 300 А;
  • толщина – 10 мм, диаметр – 8 мм, сила тока – 400 А.

Специальная техника

Чем больше толщина заготовки, тем в большей степени возникает необходимость ведения сварки в несколько слоев. Тонкие листы свариваются за один проход. Технология наложения шва имеет свои особенности. Она выполняется участками по 200-300 мм. Будущий шов делят в соотношении 1 к 2. Сначала в одном направлении заваривается наибольший участок, а затем во встречном направлении – меньший. Практика показывает, что подобная технология повышает качество соединения и избавляет от трещин.

Применение угольных и графитовых электродов

Подобный тип сварки не нашел широкого применения, так как не дает высоких показателей прочности шва. Угольные электроды выбираются в случае работы с малоответственными изделиями, толщина которых не превышает 1,5 см. При увеличении толщины приходится выбирать графитовые электроды. Стержни затачиваются на конус. Сварка ведется при прямой полярности постоянным током.

Графитовые электроды

В процессе формирования шва присадку в виде прутка не погружают в зону, а держат на расстоянии 5-6 мм. Угол между прутком и плоскостью должен составлять 30° градусов. Защитным средством от окисла служит флюс. В его состав входит плавленая бура и магний. Пруток предварительно погружается в жидкое стекло, затем на него наносится флюс.

При толщине кромок выше 5 см их приходится разделывать с образованием угла 70-90° градусов. Чтобы металл не растекался, используют графитовую подкладку. Важным является процедура предварительного подогрева до 800°C градусов и последующего охлаждения.

Аргонодуговая

Аргон выступает в качестве защитного газа, способного вытеснять атмосферный кислород и препятствовать образованию окисла. Сварка выполняется неплавящимся электродом из вольфрама. При работе с массивными деталями предусмотрено их предварительное нагревание. Присадкой служит медный пруток, в состав которого входят примеси никеля. Присадка маркируется. Так, МНЖКТ-5-1-0,2-0,02 – это медно-никелевый сплав, а БрКМц 3-1 – бронза.

Аргонодуговая сварка

Способ разделки кромок ничем не отличается от подготовительных работ при ручной дуговой сварке. V-образная разделка подразумевает наличие угла раскрытия кромок в 60-70° градусов. Электрод наклонен на 80° градусов от вертикали. Направление сварки совпадает с направлением острого угла. Особенностью сварки TIG для меди является то, что сварщик в своих манипуляциях должен «расталкивать» присадку по сторонам, обеспечивая более надежное сплавление с кромками.

Под флюсом

Высокое качество шва может обеспечить автоматическая сварка. Именно ее применяют в промышленности, так как механизированный процесс позволяет повысить производительность. Сварка ведется неплавящимся электродом с применением флюса. Детали требуют предварительной подготовки. При наличии зазоров необходимо пользоваться подкладкой.

Сварка под флюсом

Присадочная проволока изготовлена из меди М1, М2 или М3. Проволоку предварительно нагартовывают. За неимением такой возможности используют бронзу БрОФ 40-,3 или БрКМц 3-1. следует помнить, что именно медь гарантирует отсутствие трещин в зоне шва. Для ведения подобных работ необходимо оборудование, обладающее механизмом подачи проволоки. Большинство современных инверторов для полуавтоматической сварки оснащены подобной функцией, поэтому работать с медью можно и в домашних условиях.

Газовая

При соблюдении всех рекомендаций по ведению газовой сварки можно получить качественный шов. Используется баллон с ацетиленом и горелка. Минусом такого процесса является высокий расход газа. Экономить на пламени не получится, поэтому средний расход составляет около 200 литров в час. Пламя горелки направляется по нормали к поверхности. Избежать окисления и возникновения трещин можно путем увеличения скорости сварки, а также отсутствием пауз при наложении шва.

Газовый метод

В качестве расходного материала используется проволока, содержащая раскислители. Максимальный диаметр проволоки не должен превышать 8 мм. После разделки кромок поверхность обрабатывают в растворе воды и азотной кислоты. Полученные стыки после сварки отжигают и проковывают при температуре 3000°C градусов, после чего деталь охлаждают в воде.

Если толщина изделий превышает 30 мм, то целесообразно воспользоваться электрошлаковой сваркой. Для меди применяются пластинчатые электроды. Флюс содержит фторид натрия, литий и кальций. Данный процесс характерен высокими токами. Значение тока достигает 1000 А. Метод позволяет вести работы с высокой скоростью и получать отличное качество шва.

Электроды для сварки меди

Для обработки медных изделий подходит несколько вариантов электродов. При работе с электросваркой обязательно помните, что медь в несколько раз теплопроводнее, чем железо. Как говорилось в прошлой статье, при нагревании медного элемента выше 500 градусов Цельсия оно приобретает хрупкость, а на 700-800 градусах дополнительно понижается прочностные характеристики. Даже небольшой удар приводит к трещинкам.



Состав защитных покрытий электродов


Покрытые электроды часто требуются для электросварки. В табличке указаны основные марки и варианты их покрытий:

Компоненты покрытия

№ состава и марка электродов

1

2

3

4

5

6

7

8

9

К-100

ЗТ

Комсо- молец

ММ3-2

-

-

ОЗЧ-1

ОЗМ-1

ММ3-1

1-ый слой

2-ой слой

Плавиковый шпат

10

32

10

30

82

12,5

7,5

12,5

30

32

Полевой шпат

12

-

12

14

-

-

-

15

20

-

Железный порошок

-

-

-

-

-

-

50

-

-

-

Гранит

-

-

-

-

-

15

-

-

-

-

Кремнистая медь

20

-

-

-

-

-

-

25

-

-

Ферротитан

-

-

-

-

-

-

6

-

-

-

Диоксид титана

-

-

-

-

8

-

-

-

-

-

Ферромарганец

38

-

50

-

-

47,5

2,5

47,5

-

-

Марганцевая руда

-

17,5

-

-

-

-

-

-

5

17,5

Серебристый графит

-

16

-

8

-

-

-

-

-

16

Ферросилиций (Si=45%)

-

32

8

-

-

25

2,4

-

-

32

Алюминий (порошок)

-

2,5

-

-

-

-

-

-

-

2,5

Кварц

-

-

-

-

-

-

4,5

-

-

-

Мрамор

-

-

-

-

10

-

27

-

-

-

Поташ

-

-

-

5

-

-

-

-

-

-

Симанал*

-

-

-

43

-

-

-

-

20

-

Криолит

-

-

-

-

-

-

-

-

-

-

Сумма, %

80

100

80

100

100

100

100

100

75

100

Жидкое стекло, %

20

замес

20

замес

замес

замес

замес

замес

25

замес

Примечания. Состав покрытия №3 является модификацией основного покрытия №1 для электрода К-100, применяемый в случаях, когда отсутствует кремнистая бронза.
*Симанал является раскислителем, он содержит 27-30%Al, 31-35%Si, до 0,2%C, до 0,5%Р


Особенности использования различных марок электродов


Варианты с медным стержнем (номера 1-4, 6) понижают проводимость тепловой энергии и электричества в сварном шве примерно в 3-4 раза. Если для формирования шва наоборот необходимы большие показатели проводимости, то подобные варианты вам не подходят.

Номер 5 сначала был разработан для обработки стальных изделий. Но потом выяснилось, что они подходят и для меди. Довольно хорошего качества можно добиться с помощью медных стержней марок М1, М2 или М3.

Для обработки медных элементов с большой толщиной кромок применяется номер 6. Допустима работа с металлом от 20 мм в толщину.

Номер 7 подходит для сварки чугунных деталей. Также он может применяться и при работе с медью средней толщины. Соединение получается довольно прочным и плотным. Не подходят в случаях, если медному изделию нужны высокие показатели электро- и теплопроводности.

Номера 1 и 8 идентичны по химсоставу, разница лишь в количественном вхождении добавок.

Номер 9 имеет защиту в два слоя. Однако на практике выяснилось, что каких-либо преимуществ такое покрытие не прибавляет. Гораздо выгоднее взять электрод 4. Он может работать с переменными токами и обеспечивает более качественный шов.

Электроды из угля (графита) нужны при сварке деталей, которым требуется хорошо проводить тепло и электричество.


Материал электродной проволоки


Медь

При сварке медных деталей электродами из меди, латуни или бронзы требуется выполнить обязательную обработку кромок, аналогичную угольной сварке. Сварной шов обрабатывается аналогично.

Медные электроды выполнены из марок М1-М3. Иногда их дополнительно легируют фосфором. Оптимальное покрытие для этого вида электродов имеет в своем составе:

  • ферросплав марганца и железа – 50%,
  • ферросплав железа и кремния (75-ти %) – 8%,
  • шпат полевой – 12%,
  • флюорит – 10%,
  • расплавленное стекло – (20%).

Именно на последнем элементе замешаны все остальные. Толщина такого покрытия составляет 0,4 мм. Это не единственный вариант покрытия, другие можете посмотреть в табличке сверху.

Бронза

Для сварки медных деталей допустимо использование бронзовых стержней марки БрКМц-3-1. Их покрытие имеет состав:

  • руда марганца – 17.5%,
  • ферросплав железа и кремния (75-ти %) – 32%,
  • флюорит – 32%,
  • кристаллический литейный графит – 16%,
  • алюминий - 2.5%.

Эти компоненты также замешиваются в стекле в жидком состоянии. Марка БР.ФО 4-03 тоже довольно популярна. Бронзовые стержни помогают сформировать хороший шов. Однако они хуже раскисляют медь, чем все остальные варианты. Также снижается прочность шва при использовании прута Бр.КМц 3-1.


Технологические особенности ручной сварки электродами


При толщине листа не более 4 миллиметров можно проводить работы с отбортовкой без материалов для присадки. Если медь толще 4 миллиметров, то следует сваривать её под углом 35-45 градусов со скосом с двух сторон.

Кромки следует положить с небольшим зазором, но не более полмиллиметра. Это исключит протечки расплавленной меди. Рекомендовано использование асбестовых, графитовых или керамических прокладок. На концах сварного шва нужно сделать формовку.

Вид тока для этого вида сварки – постоянный, прямой полярности. Средние показатели длины дуги - 10-13 миллиметров, а напряжения - 46-60 Вольт. Оптимальная скорость сварочных работ – 20-30 сантиметров в минуту. Если есть возможность, то вся сварка выполняется за один прогон.

При работе бронзовыми электродами длина дуги берется самая короткая из возможных. Ток также должен быть обратной полярности и постоянный. Силу же определяют из расчета 50-60 Ампер на 1 миллиметр диаметра электрода.


Выбор диаметра электрода


Это значение зависит от толщины свариваемой меди, материала самого стержня, вида кромок и т.д. Прутки из бронзы БФ.Оф 4-0.3 или меди выбираются сечением, равным толщине свариваемого металла, но не превышающим 6 миллиметров. При стержнях прочих марок сечение берется на 1 мм больше, чем стенки медных элементов.

Для сварки в несколько слоев или при наличии среднего или толстого медного изделия диаметр сечения вычисляется по формуле:

d= от (s/2 - 2) до s/2, где s – толщина для сварки, а d – диаметр самого электрода.

При этом медные листы не сваривают электродами с диаметров свыше 8 миллиметров. В основном сейчас используют средние величины в 5-6 миллиметров. При диаметре менее 3 миллиметров стержень становится довольно хрупким. Проволоке от 2 миллиметров и ниже требуется нагартовка.


Графитовые электроды


При их использовании присадочным материалом являются прутки из бронзы Бр.ОФ6.5-0.15 или из меди М и МСР1. Последние содержат до 1% серебра. Также можно использовать и латунные прутья.

Режим сварки и диаметр электрода также выбирается исходя из толщины свариваемого изделия. Для 4 миллиметров подойдет электрод диаметром 4-6 миллиметров. При этом сила тока должна быть в диапазоне от 14 до 320 Ампер. Диаметр в 8-10 миллиметров нужен для обработки стенок меди толщиной более 4 миллиметров. Силу тока при этом нужно увеличить до 350-550 Ампер.

Готовый шов обязательно требуется проковать. Толстые листы следует предварительно нагреть до 20-350 градусов. Тонким нагревание не требуется.

Чтобы улучшить качество шва и избавиться от образования оксидной пленки применяются защитные флюсы. С электродами из графита используется два варианта флюсов по своему составу:

  • Прокаленная бура (68%), кислота кремниевая (15%), натрий фосфорнокислый (15%), уголь древесный (2%).
  • Прокаленная бура (50%), кислота кремниевая (15%), натрий фосфорнокислый (15%), уголь древесный (20%).

Подходит и чистая бура, то предпочтительнее в нее добавить 4-6% магния в виде металла.

Сварка меди и ее сплавов: технология, электроды, особенности

Медные материалы применяются в условиях с повышенными требованиями пластичности, стойкости к воздействию коррозии. Сварка меди производится при использовании различными сферами производства, декоративных деталей ввиду повышенных эстетических свойств. Теплопроводность материала в два раза выше алюминиевых сплавов, существует множество способов стыкования медных изделий. Современные технологии позволяют избежать при работе горячих трещин, пористых образований и других несоответствий стандартам.

Сварка медиСварка меди Сварка меди

Сварка меди и ее сплавов технология

Сплавы меди в отличие от чистого вида металла имеют пониженную теплопроводность, следствием чего не требуется повышенная температура. Существует несколько разновидностей сплавов, наилучшим вариантом является бескислородная медь. Технология сварки меди подразумевает использование предварительно подготовленных изделий. Перед сваркой изготавливаются детали соответствующего размера, у составляющей длиной до 18 мм подготавливаются кромки фасок.

При действиях с большими объемами, скорость обработки достигается с использованием фаскоснимателя, который способен обрабатывать деталь в нужной форме. Кроме того, места соединений тщательно очищаются от грязи и окислений, во избежание образования дефектов. Сварка меди происходит защищенной от кислорода среде, для этого используются проволока из сплавов алюминия с добавлением фосфора. Очищенная от примесей часть требует предварительного нагрева, иначе слой флюса растечется по швам неравномерно.

Дуговая сваркаДуговая сварка

Дуговая сварка

Качественное производство выполняется с применением электродов, длина дуги составляет не более 5 мм. Соединение импульсно – дуговым методом позволяет производить различные швы, использовать тонкий металл. В сложных ситуациях, во избежание излома и образования трещин, подкладывается упор, который способствует надежному креплению деталей.

Чем варить медь способы

Получение гарантированного соединения происходит путем использования различных методов стыковки узлов. Для стыковки применяется:

  • газовый аппарат;
  • инвертор;
  • полуавтоматы;
  • инструмент для ручной дуговой сварки.

Соединение выполняется плавящимися и неплавящимися проволочными электродами, в автоматическом или ручном режиме с применением флюса. При действиях с материалами крупного диаметра используется электрошлаковый метод.

Газовая сварка медиГазовая сварка меди

Газовая сварка меди

Инверторный способ соединения подразумевает наличие качественного приспособления плавки металла. На строительных торговых рядах представлен широкий ассортимент, позволяющий подобрать инструмент к соответствующему участку. Среди прочих, стоит отметить графитовые электроды, позволяющие производить поделки при разных температурных режимах.

Инвертором

Угол наклона выбирается в пределах 20 градусов, процесс производится прерывисто. Инверторное устройство производит постоянный ток, поэтому сварка происходит небольшими участками длинной до 4 см. В перерывах обрабатываемая зона остывает естественным путем. Дуговая сварка требует применения покрытого защитной оболочкой электрода, в случае отклонения от данного параметра, шов будет окисляться, появятся поры.

Стержни используются формой проволоки, медного сплава с добавлением марганца или кремния. Защитное покрытие играет роль стабилизации дуги, защиты от окислений и образования шлаков. Режим сварки производится постоянным напряжением обратной полярности. Скорость производительности составляет до 15 м/час, зависит от силы тока и диаметра проволоки.

Медные изделия большой толщины подвергаются сварке несколькими подходами. Слои необходимо остудить и зачистить, перед наплавкой следующего шва. Небольшие и средние материалы целесообразно соединить за один подход, таким случаем увеличивается скорость создания, качество соединения. Во избежание рисков появления трещин, применяется обратно ступенчатая технология нанесения швов. Треть длинны обрабатывается после того, как выполнено наплавление с другой стороны.

Сварка инверторомСварка инвертором

Сварка инвертором

Процесс исполняется нижним положением, углом вперед, противоположным расположением от стороны сварки. При работе применяется механическим воздействием, с помощью молотка либо кувалды. Для надежной установки на месте, используются подкладки из стали. Сварка меди инвертором обеспечивает надежное соединение, применяемые материалы в виде проволоки повышают требования к прочности, однако негативно воздействуют на пластичность.

Полуавтоматом

Промышленными предприятиями, при больших объемах, применяются автоматические либо полуавтоматические сварочные аппараты. Процесс может производиться роботизированной техникой, либо вручную на шланговых полуавтоматических станциях. Малая толщина спаиваемых участков потребует использования неплавящегося приспособления и специального флюса.

Перед сваркой меди полуавтоматом производится зачистка кромок. Фаскосниматель применяется при больших деталях, форма обработки соответствует V образной, угол раскрытия 60 градусов. Технологический зазор необходим при стыковке тонких механизмов, крупные обрабатываются без зазоров. В первом случае, следует применить подкладку, иначе через шов будет вытекать расплавленный металл.

Сварка меди полуавтоматомСварка меди полуавтоматом

Сварка меди полуавтоматом

Крупные части невозможно качественно соединить без предварительного подогрева, температура всей полости не должна быть ниже 250 °. Небольшими кусками допускается местный нагрев, что значительно экономит затрачиваемое время. При работе полуавтоматическими установками применяется тонкая проволока сварочного назначения. Прочность крепления зависит от выбранного флюса и сварочной проволоки, а также составляющей основы материала.

Аргоном

Профессионалами, долгое время проработавшими с медными изделиями, аргонный метод определен как один из качественных. Аккуратный шов может быть исполнен на декоративных элементах. Постоянным током сварка выполняется вольфрамовым инструментом, при переменном напряжении обрабатываются сплавы алюминиевой бронзы. Сварка меди аргоном производится при соответствии с некоторыми параметрами:

  • Толстые материалы возможно соединить без применения присадочной проволоки.
  • Горелка водится колебаниями, т.е. зигзагами, тем самым обеспечивается надёжная спайка металла. В случаях применения присадки, она должна располагаться над пламенем горелки.
  • Во избежание прожогов, тонкие элементы свариваются короткими швами. Горелка по окончании шва должна постепенно отводиться.
Сварка аргономСварка аргоном

Сварка аргоном

За исключением аргона, может найти применение азот, гелий и другие газы на их составе. Аргон наиболее часто применяется при стыковании меди, с применением различных присадочных проволок. В домашних условиях ролью прутков могут выступать обычные провода, обезжиренные и зачищенные от оболочки.

Газовая сварка

Технология газовой сварки подразумевает использование бор содержащих флюсов. Получение прочного шва достигается при затратах большого объема газа, до 200 л/час. Процесс производится ускоренным темпом во избежание появления трещин и других неблагоприятных условий.

Присадочная проволока при воздействии газовой горелки должна иметь температуру плавления ниже материала, при спаивании широких зон допускается применять несколько горелок. Применяемая присадочная проволока должна состоять из идентичного свариваемого материала.

Угольным электродом

Процесс ручной работы инструментами угольного типа используется в низко ответственных конструкциях. Угольный электрод используется для обработки частей толщиной до 15 мм, если предстоит производство деталей крупного размера, используются графитовые присадки. Процесс происходит постоянным напряжением длинной дугой, при прямой полярности.

Угольные электроды для сваркиУгольные электроды для сварки

Угольные электроды для сварки

Присадка располагается на небольшом расстоянии от ванны, без погружения в нее. Угол действия электродом для сварки меди составляет 30 °, за создание защитной ванный отвечает боровой флюс с 95% содержанием вещества. В случае превышения толщины металла, более чем на 5 мм, стыковка происходит разделением кромок.

Инвертором угольным электродом

Электроды угольного типа плавятся при трехкратно превышающей обычные изделия температуре. Моментальный нагрев и небольшой расход инструмента позволяют значительно сэкономить, используя инвертор. Работа происходит на пониженных токах, поэтому требуется соответствующий опыт.

Обрабатываются большинством случаев тонкие участки, шов получается качественным, ровным и устойчивым к процессам окисления. Мобильность инверторного аппарата позволяет эксплуатировать его в различных условиях, соединять электрическую проводку.

Сварка нихрома с медью

Нихромовые детали обычно стыкуются с помощью графитовых электродов. Горение дуги происходит устойчивым порядком, длина варьируется в зависимости от параметров напряжения тока, достигает до 55 мм.

Плавление электрода исключено, наконечник способен нагреваться до необходимой к плавлению меди температуре. Структура такова, что происходит термоэлектронная реакция, позволяющая производить действия нагретым приспособлением при мощности от 10А. Достоинством можно отметить удобство эксплуатации, в следствие отсутствия прилипания, а также экономичность.

Сварка угольным электродом в домашних условиях

Самостоятельно изготовить аппарат достаточно затруднительно. Производить сварку меди в домашних условиях позволит недорогой инвертор, предлагаемый на строительном рынке. Модельный ряд предлагает отличительные характеристики мощности и выходного напряжения разновидности, данное условие позволяет выбрать устройство по карману.

При сварке небольших медных частей достаточно инвертора малой мощности. Подключение производится от домашней сети, современные устройства не воздействуют на бытовую проводку повышенными нагрузками.

Наиболее доступны по цене графитовые приспособления, позволяющие в домашних условиях соединить проводку, отремонтировать испорченный радиатор автомобиля.

Сварочный аппарат для меди

Основные агрегаты определены как полуавтоматические, автоматические, аргонные, инверторные агрегаты. Каждый из аппаратов выполняет работы различным способом производства, оснащен отличительными характеристиками.

  1. Соединение медных пластин может осуществляться аргонной средой органами вольфрамового типа. Инверторы современного типа питаются от бытовой сети, оснащены автономной системой охлаждения, имеют малый вес.
  2. С проволокой применяется полуавтоматические установки. Существуют различные узлы, в том числе и отечественные, не уступающие импортным аналогам по производительности.
  3. Медные провода также соединяются инвертором, основной особенностью является экономичность, низкое потребление электроэнергии. Защита от залипания, горячий старт позволят действовать начинающему мастеру без предварительного обучения.
Самодельный сварочный аппарат для сварки угольными электродамиСамодельный сварочный аппарат для сварки угольными электродами

Самодельный сварочный аппарат для сварки угольными электродами

При домашнем использовании наилучшим выбором является агрегат мощностью до 3,5 кВт. Выдаваемой мощности достаточно для соединения меди толщиной 5 мм. Низко ресурсные механизмы не навредят бытовой электросети, предотвратят выход из строя приборов.

Трудности при сварке

Необходимо следовать рекомендациям мастеров, т.к. металл отличается по характеристикам от других составляющих. Основные трудности и моменты, возникающие в процессе:

  • Жидко текучесть осложняет соединение швов вертикальным положением. Нижним положением сваривание производится с применением прокладки, вертикальные произведения доступны в кратковременном режиме.
  • Высокая степень теплопроводности материала, потребует использования способов отвода тепла из зоны стыковки.
  • Линейное расширение при нагреве влияет на повышенную склонность к деформации, образование трещин.

Также следует помнить про способность поглощать кислород и водород, при воздействии высоких температур. Склонность к окислению требует применения специальных гелей, состоящих из кремния, фосфора либо марганца.

Электроды для сварки меди и ее сплавов

Когда сваривают медные сплавы со сталями (в том числе и с коррозионностойкими), следует применять буферную технологию. Жидкая медь и, в несколько меньшей степени бронза, перераспределяются в зоне термического влияния стали и располагаются по границам зерен.

Эти фазы имеют температуру плавления на несколько сотен градусов ниже, чем сталь. Проникновение происходит быстро и может достигать глубины более 1 мм, вызывая в этой зоне образование горячих трещин. Этот феномен усугубляется наличием растягивающих напряжений, которые всегда присутствуют при сварке. Это может также наблюдаться при сварке сплавов на никелевой основе, за исключением чистого никеля и медноникелевых сплавов. По этой причине чистый никель и медноникелевые сплавы могут использоваться как буферные слои, позволяющие избежать растворения меди.

Растворение меди может и не оказывать влияния на свариваемость, однако, если сварка проводится при высоких температурах, то растворения меди следует избегать, т.к. охрупчивание будет происходить по границам зерен. В этих случаях должен использоваться никелевый или медноникелевый буферный слой.

Буферный слой может накладываться либо со стороны меди, либо со стороны стали. После наплавки буферного слоя отсутствует контакт между наплавленным металлом и металлом, находящимся под буферным слоем.

В обоих случаях для наплавки буферных слоев следует использовать электроды из чистого никеля ОК 92.05. Для окончательного заполнения разделки используют электроды из коррозионностойкой стали или из бронзы (в зависимости от того, на какой стороне находится буферный слой). Рисунки на странице показывают, как накладываются буферные слои и заполняется разделка.

Когда буферные слои наносят со стороны меди или бронзы, следует применять предварительный подогрев до 300-500°С. При сварке тонколистового металла может быть подогрет только металл, находящийся в зоне разделки.

При наложении буферного слоя со стороны стали, температура предварительного подогрева определяется температурой подогрева этой стали.

При наложении буферного слоя со стороны стали и при использовании электродов на медной основе, медная деталь должна быть подогрета до 150-200°С (если это алюминиевая или оловянистая бронза) и др 100°С (если это кремниевая бронза).

При наложении буферного слоя со стороны медного сплава и при использовании электродов на никелевой основе, нет необходимости в предварительном подогреве, т.к. изолирующий никелевый слой эффективно снижает высокую теплопроводность меди.

Условное обозначение положения сварки

Условное обозначение положения сварки

Марка, тип покрытия, описание классификация Тип. хим.состав наплавленного металла Типичные механические свойства металла шва
ОК 94.25
Тип покрытия — основной.
Электрод оловянисто-бронзового типа для сварки оловяннистых бронз, красной латуни. Используется также для сварки меди или бронзы со сталью, чугуном.
Применяется также для наплавки на сталь для защиты от коррозии.
Рекомендации по сварке:
При сварке меди и бронз предварительный подогрев до 300°С позволяет получить лучшее сплавление. При сварке крупногабаритных объектов предварительный подогрев обязателен. Рекомендуются кромки с широкой разделкой.
Угол между электродом и направлением сварки должен быть 90°, дуга — короткой.
Ток = + .
Положение 1, 2, 3, 4.
Выпускается в упаковке VacPac.
ЕL-Cu Sn 7 / DIN
1733
Российский аналог:
АНЦ/ОЗМ3;
Комсомолец 100;
ОЗБ-2М
Mn Sn 7,0
Р 0,10
Fe Сu основа
Предел текучести 235 МПА
Предел прочности 330-390 МПа
Удлинение 25% KV
+20°C 25 Дж
0°С 20 Дж
Твердость 95 НВ
ОК 94.35
Тип покрытия — основной.
Медно-никелевый электрод для сварки меди со сталями и никелевыми сплавами, а также для наплавки буферных слоев. Применяется в химическом машиностроении, а также при изготовлении установок опреснения морской воды.
Ток = +.
Положение 1, 2, 3, 4, 6
Выпускается в упаковке VacPac
EL-CuNi30Mn /
DIN 1733
E Cu Ni/ AWS
A5 6
C max 0,05
Si max 0,05
Мп 1,5
Ni 30
Сu основа Fe 0,6
Предел прочности 400 МПа
Удлинение 35%
Твердость 120 НВ
Сварочные электроды-Медь-ID товара :: 605105505-russian.alibaba.com

Электрод из медного сплава ECU

Химический состав наплавленного металла (%)

Превосходное качество при низком ценовом электроде, который имеет отличные сварочные свойства, хорошее удаление шлака и минимальное разбрызгивание.

Наименование продукта Электрод из меди или медного сплава
Продукт № MHAE411-WE076
Стандарт
GB AWS JIS DIN
ECU ECU
Тип покрытия Низкое содержание водорода Красный медный сердечник
Сварочное положение F
Химический состав наплавленного металла (%)
Химический состав C Mn Fe P S Si Pb Ti другое
Гарантия> 95.0 ≤3,00 - ≤ 0,30 - ≤0,50 ≤0,020 -
Fe + Al + Ni + Zn
≤0,50
Механические свойства наплавленного металла
Испытательный элемент Прочность на растяжение
Rm (МПа)
Удлинение
A4 (%)
Гарантия ≥170 ≥20
Опорный ток (постоянный ток)
Диаметр электрода (мм) 3.2 4.0 5.0
Сварочный ток (А) 120-140 150-170 180-200
Инструкции
1. Электроды должны быть запечены в соответствии с 200 в течение часа перед началом сварки и использоваться, как только выпечка завершена.
2. Пятна на сварных швах, такие как ржавчина, масляные пятна, влага и т. Д., Должны быть удалены перед сваркой.
Применение

В основном для сварки медных конструкций, таких как токопроводящие наконечники, теплообменники, а также для поверхностной коррозии деталей из углеродистой стали

и

.

Упаковка и доставка

Детали упаковки:

1. Коробка 5 кг / ПВХ (термоусадочная сумка + коробка ПВХ)
4 коробки из ПВХ 50 кг (20 кг) (1 тонна) / поддон

2. По требованию клиента

Доставка:

Время: обычно готовые товары в течение 8-25 дней.

Срок: CIF CNF / CFR FOB EXW

О нас

1.Мы являемся одним из ведущих производственных предприятий в Китае, компанией Lin an Dayang Welding Material Co., Ltd., в течение 20 лет специализирующейся на производстве расходных материалов, таких как сварочные электроды, сварочная проволока.

2.Профессиональная производственная команда, производственная линия, опыт технических экспертов, которые занимаются этой отраслью

уже около 20 лет. У нас есть профессиональная производственная линия.

Изображение продукта

Упаковка изображения

процесс производства

Factory

Выставки и наши друзья

,
подгонянный медный сварочный электрод - Купить медный электрод, сварочный электрод, подгонянный электродный продукт на Alibaba.com

Описание продукта

9 000 8 9 9 900 8 000 9 000 8 9 9 900 9 000 9 9 9 8 8 9 9 900 9 CuCrZr, CuBe2 или в соответствии с требованиями
Наименование продукта подгонянный медный сварочный электрод
Материал №. UNS (ASTM) C18150, C17200, или в соответствии с требованиями
Описание материала Выверждаемый возрасту сплав меди с высокой электрической и теплопроводностью при высокой степени твердости и прочности.
Размер В соответствии с требованиями заказчика
Применение точечной сварки

Виды сварочных электродов Cap

Остроконечные Сужается от хвостовика электрода полного диаметра до необходимого размера и имеет плоскую поверхность, хорошо держит свою форму, но его трудно одевать в станок, если не предоставляется инструмент для точной конусности
Плоский Заняты полный размер хвостовика или заготовки на сварочной поверхности
Купол Используется для менее точной работы, когда преимуществом является легкая правка.форма купола обеспечивает больший доступ к плоской поверхности заготовки
смещение Используется для точечной сварки ближе к вертикальной стене, что возможно с прямым наконечником. смещение наконечника должно быть как можно меньше, так как усилие электрода или сжимающая нагрузка в центральной линии оси электрода будут вызывать изгиб наконечника. поскольку тенденция электрода заключается в скольжении или отклонении при увеличении расстояния смещения от центра оси электрода, не следует использовать смещенные наконечники, за исключением случаев, когда это необходимо.
Радиус Используется для сварки алюминия и для многих других точных применений из-за превосходных результатов, которые должны быть получены. сферическую поверхность легче чистить, не снимая с машины, она будет выдерживать более высокие давления с меньшей деформацией и более легко выравниваться в держателях.

Выставка продуктов

.
800A Сварочный электрод с медной изоляцией для сварочного аппарата new | |

800A изолированный электродом медный сварочный зажим для сварочного аппарата

Особенности:

1. Изготовлен из высококачественной меди, зажим имеет хорошую проводимость.

2. Рукоятка со специальным изоляционным термостойким материалом, непроводящим, против ожогов, подходит для длительного использования.

3. Удобно держать, безопасно использовать.

4. Эргономичный дизайн для комфорта пользователя.

5. Идеальный электрод для сварки.

Спецификация:

Материал зажима: латунь, красная медь (, опция )

Текущая мощность: 800А

Применение: сварка

Цвет: Синяя ручка

Общая длина: 30 см / 11,8 дюйма (латунь), 28,5 см / 11,2 дюйма (красная медь)

Вес упаковки: прибл. 640-649 г / 22.6-22,9 унции

Список пакетов:

1 * электрод

1 * Гаечный ключ

1 * Медная труба


aeProduct.getSubject()

1) Мы принимаем Alipay, западное соединение, TT. Все основные кредитные карточки принимаются через безопасный платежный процессор ESCROW.

2) Оплата должна быть произведена в течение 3 дней с момента заказа.

3) Если вы не можете оформить заказ сразу после закрытия аукциона, подождите несколько минут и повторите попытку. Платежи должны быть завершены в течение 3 дней.

О доставке

1. Доставка по всему миру. (За исключением некоторых стран и APO / FPO)
2. Заказы обрабатываются своевременно после подтверждения платежа.
3. Мы только грузим к адресам подтвердили заказ. Ваш заказ адрес должен совпадать с адресом доставки.
4. Показанные изображения не являются фактическим товаром и предназначены только для ознакомления.
5. ВРЕМЯ ПЕРЕХОДА ОБСЛУЖИВАНИЯ, предоставляемых перевозчиком, исключая выходные и праздничные дни. Время в пути может меняться, особенно в праздничные дни.
6. Если вы не получили посылку в течение указанного периода, пожалуйста, свяжитесь с нами. Мы отследим посылку и свяжемся с вами как можно скорее с ответом. Наша цель - удовлетворение клиентов!
7. Из-за разницы в состоянии склада и времени мы выберем доставку вашего товара с нашего первого доступного склада для быстрой доставки.

8.Мы продавец не несем ответственности за импортные пошлины, покупатель несет ответственность за это. Любой спор, вызванный этим, является необоснованным.

9. BR покупатель, пожалуйста, предоставьте cpf или cnpj, для вас будет лучше получить его быстрее. спасибо

Возврат и Возврат

1. У вас есть 7 дней, чтобы связаться с нами, и 30 дней, чтобы вернуть его со дня его получения. Если этот предмет находится в вашем распоряжении более 7 дней, он считается использованным, и МЫ НЕ ВЫДАЕМ ВАМ ВОЗВРАТ ИЛИ ЗАМЕНУ.Нет никаких исключений! Стоимость доставки несет продавец и покупатель пополам.
2. Все возвращаемые товары ДОЛЖНЫ БЫТЬ в упаковке, и вы ДОЛЖНЫ ПРЕДОСТАВИТЬ нам номер отслеживания доставки, конкретную причину возврата и ваш номер телефона.
3. Мы вернем ВАШУ ПОЛНУЮ СУММУ ВЫИГРЫШНОЙ ЗАЯВКИ, после получения товара в его состоянии и упаковке со всеми включенными компонентами и аксессуарами ПОСЛЕ ОБОИХ Покупатель и Продавец отменяют транзакцию с Aliexpress. ИЛИ, вы можете выбрать замену.
4. Мы будем нести всю стоимость доставки, если товар (ы) не так, как рекламируется.

Об обратной связи

Мы поддерживаем высокие стандарты качества и стремимся к 100% удовлетворенности клиентов! Обратная связь очень важна. Мы просим вас немедленно связаться с нами, прежде чем вы дадите нам нейтральный или отрицательный отзыв, чтобы мы могли удовлетворительно решить ваши проблемы.
Невозможно решать вопросы, если мы не знаем о них!

,

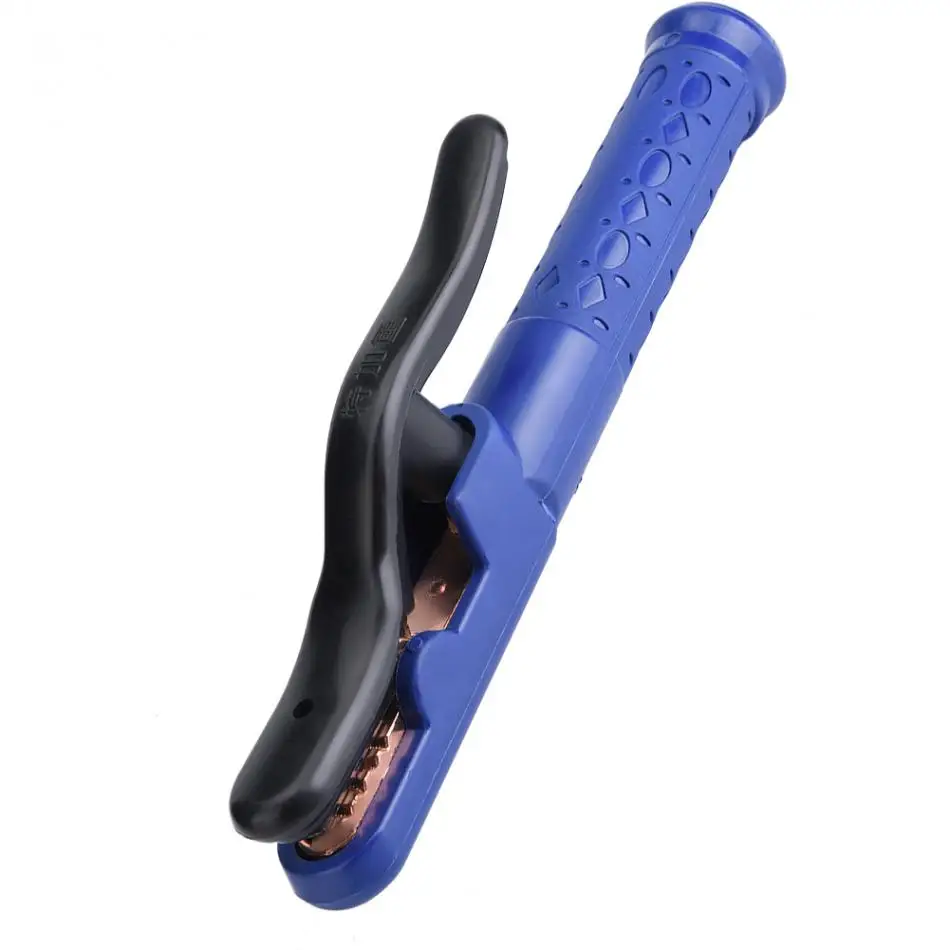

1 Набор сварочного держателя электрода 800A Держатель электрода Изолированный медный сварочный зажим для сварочного аппарата | |

1 шт. Держатель сварочного электрода 800A Держатель электрода Изолированный медный сварочный зажим для сварочного аппарата

Особенности:

1. Изготовлен из высококачественной меди, зажим имеет хорошую проводимость.

2. Рукоятка со специальным изоляционным термостойким материалом, непроводящим, против ожогов, подходит для длительного использования.

3. Удобно держать, безопасно использовать.

4. Эргономичный дизайн для комфорта пользователя.

5. Идеальный держатель электрода для сварки.

Спецификация:

Материал зажима: латунь, красная медь (, опция )

Текущая мощность: 800А

Применение: сварка

Цвет: Синяя ручка

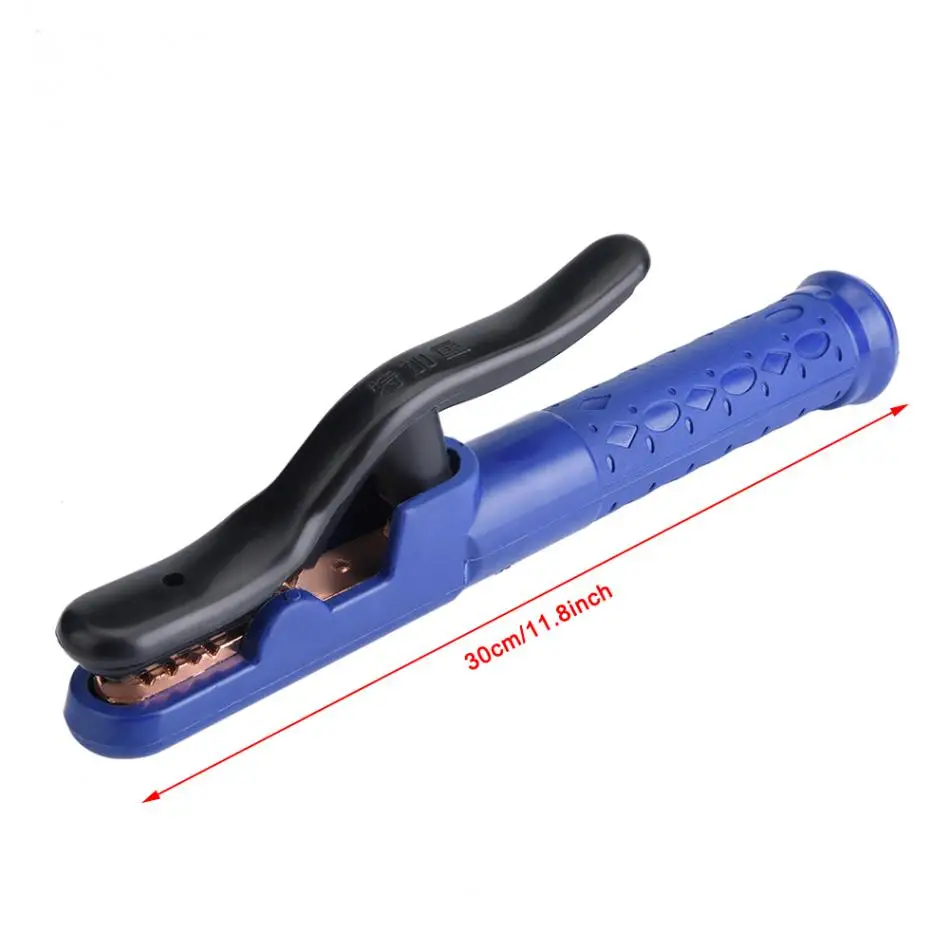

Общая длина: 30 см / 11,8 дюйма (латунь), 28,5 см / 11.2 дюйма (красная медь)

Вес упаковки: прибл. 640-649 г / 22,6-22,9 унции

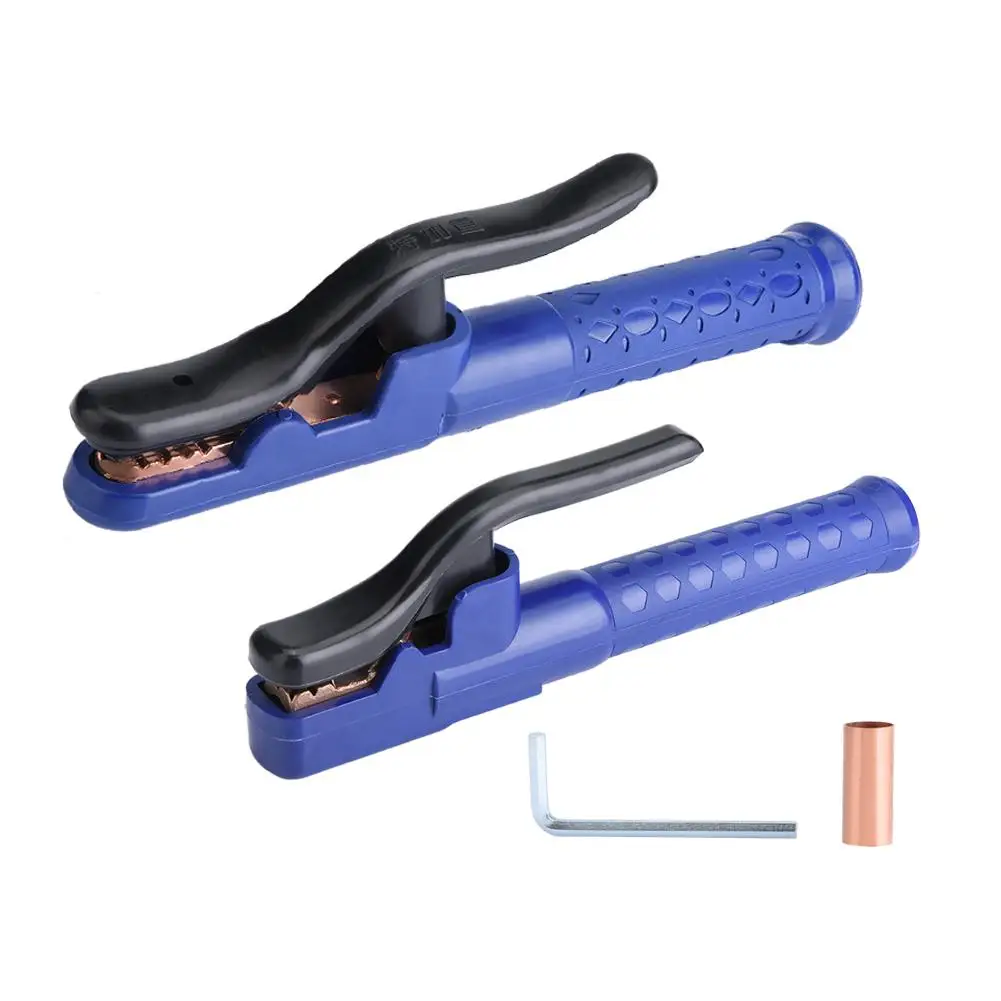

Список пакетов:

1 * Держатель электрода

1 * Гаечный ключ

1 * Медная труба

1) Мы принимаем Alipay, западное соединение, TT. Все основные кредитные карточки принимаются через безопасный платежный процессор ESCROW.

2) Оплата должна быть произведена в течение 3 дней с момента заказа.

3) Если вы не можете оформить заказ сразу после закрытия аукциона, подождите несколько минут и повторите попытку. Платежи должны быть завершены в течение 3 дней.

О доставке

1. Доставка по всему миру. (За исключением некоторых стран и APO / FPO)
2. Заказы обрабатываются своевременно после подтверждения платежа.
3. Мы только грузим к адресам подтвержденного заказа. Ваш заказ адрес должен совпадать с адресом доставки.
4. Показанные изображения не являются фактическим товаром и предназначены только для ознакомления.
5. ВРЕМЯ ПЕРЕХОДА ОБСЛУЖИВАНИЯ, предоставляемых перевозчиком, исключая выходные и праздничные дни. Время в пути может меняться, особенно в праздничные дни.
6. Если вы не получили посылку в течение указанного периода, пожалуйста, свяжитесь с нами. Мы отследим посылку и свяжемся с вами как можно скорее с ответом. Наша цель - удовлетворение клиентов!
7. Из-за разницы в состоянии склада и времени мы выберем доставку вашего товара с нашего первого склада для быстрой доставки.

8. Мы продавец не несем ответственности за импортные пошлины, покупатель несет ответственность за это. Любой спор, вызванный этим, является необоснованным.

9. BR покупатель, пожалуйста, предоставьте cpf или cnpj, для вас будет лучше получить его быстрее. спасибо

Возврат и Возврат

1. У вас есть 7 дней, чтобы связаться с нами, и 30 дней, чтобы вернуть его со дня его получения. Если этот предмет находится в вашем распоряжении более 7 дней, он считается использованным, и МЫ НЕ ВЫДАЕМ ВАМ ВОЗВРАТ ИЛИ ЗАМЕНУ.Нет никаких исключений! Стоимость доставки несет продавец и покупатель пополам.
2. Все возвращаемые товары ДОЛЖНЫ БЫТЬ в оригинальной упаковке, и вы ДОЛЖНЫ ПРЕДОСТАВИТЬ нам номер отслеживания доставки, конкретную причину возврата и ваш номер телефона.
3. Мы вернем ВАШУ ПОЛНУЮ СУММУ ВЫИГРЫШНОЙ ЗАЯВКИ, после получения товара в его первоначальном состоянии и упаковке со всеми компонентами и аксессуарами, ПОСЛЕ ОБОИХ Покупатель и Продавец отменяют транзакцию с Aliexpress. ИЛИ, вы можете выбрать замену.
4. Мы будем нести всю стоимость доставки, если товар (ы) не так, как рекламируется.

Об обратной связи

Мы поддерживаем высокие стандарты качества и стремимся к 100% удовлетворенности клиентов! Обратная связь очень важна. Мы просим вас немедленно связаться с нами, прежде чем вы дадите нам нейтральный или отрицательный отзыв, чтобы мы могли удовлетворительно решить ваши проблемы.
Невозможно решать вопросы, если мы не знаем о них!

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
