Как выбрать вольфрамовые электроды | Тиберис

Вольфрамовые электроды используются при аргонодуговой сварке, то есть сварке неплавящимся электродом в среде защитного газа аргона.

Температура плавления вольфрама – 3410 °С, температура кипения – 5900 °С. Это самый тугоплавкий из существующих металлов. Вольфрам сохраняет твердость даже при очень высоких температурах. Это позволяет делать из него неплавящиеся электроды. В природе вольфрам встречается, в основном, в виде окисленных соединений — вольфрамита и шеелита.

При аргонодуговой сварке дуга горит между свариваемой деталью и вольфрамовым электродом. Электрод находится внутри сварочной горелки. Для сварки в среде защитных газов обычно применяют постоянный ток прямой полярности. Иногда используется ток обратной полярности или переменный ток. В таких случаях целесообразно использовать вольфрамовые электроды с легирующими добавками, которые повышают стабильность и устойчивость сварочной дуги.

Для улучшения качества электрода (например, устойчивости к высоким температурам, повышения стабильности горения дуги) в чистый вольфрам вводят в качестве добавки окислы редкоземельных металлов.

Существует ряд разновидностей вольфрамовых электродов, в зависимости от содержания этих добавок. Этим определяется марка электрода. Марку электрода в наше время легко запомнить по цвету, в который окрашен один конец. Вольфрамовые электроды делятся на три типа: Постоянного (WT,WY), Переменного (WP, WZ) и Универсальные (WL,WC).

Международные марки электродов

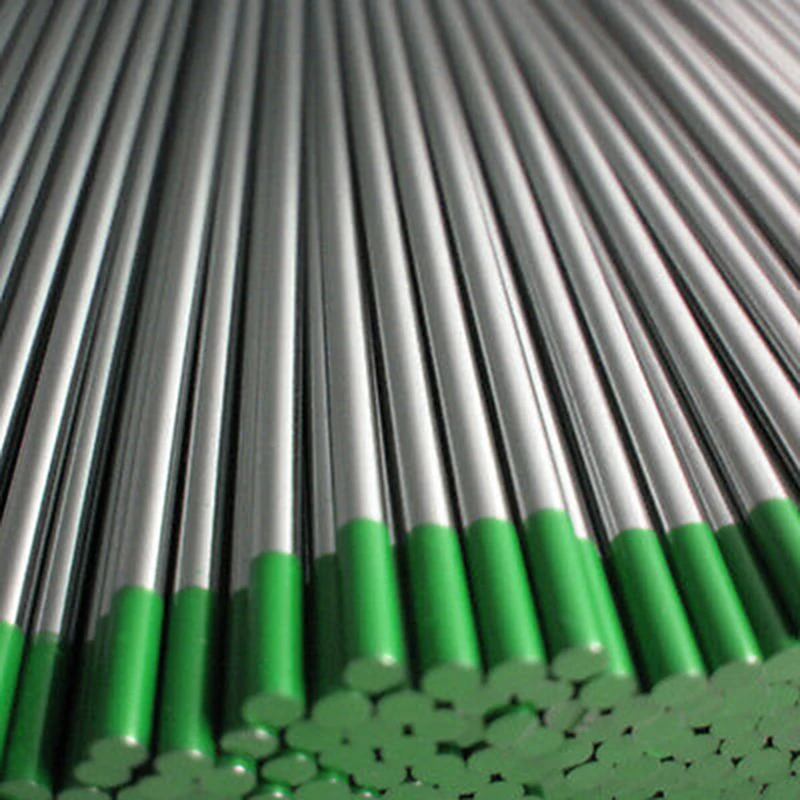

WP (зеленый) — Электрод из чистого вольфрама (содержание не менее 99,5%). Электроды обеспечивают хорошую устойчивость дуги при сварке на переменном токе, сбалансированном или не сбалансированном с непрерывной высокочастотной стабилизацией (с осциллятором). Эти электроды предпочтительны для сварки на переменном синусоидальном токе алюминия, магния и их сплавов, так как они обеспечивают хорошую устойчивость дуги как в аргоновой, так и в гелиевой среде. Из-за ограниченной тепловой нагрузки рабочий конец электрода из чистого вольфрама формируют в виде шарика.

Основные свариваемые материалы: алюминий, магний и их сплавы.

Ознакомиться с ценами на WP (зеленые) электроды, можно по ссылке.

WZ-8 (белый) — Электроды с добавлением оксида циркония предпочтительны для сварки на переменном токе, когда не допускается даже минимальное загрязнение сварочной ванны. Электроды дают чрезвычайно стабильную дугу. Допустимая токовая нагрузка на электрод несколько выше, чем на цериевые, лантановые и ториевые электроды. Рабочий конец электрода при сварке на переменном токе обрабатывается в форме сферы.

Основные свариваемые материалы: алюминий и его сплавы, бронза и ее сплавы, магний и его сплавы, никель и его сплавы.

Ознакомиться с ценами на WZ-8 (белые) электроды, можно по ссылке.

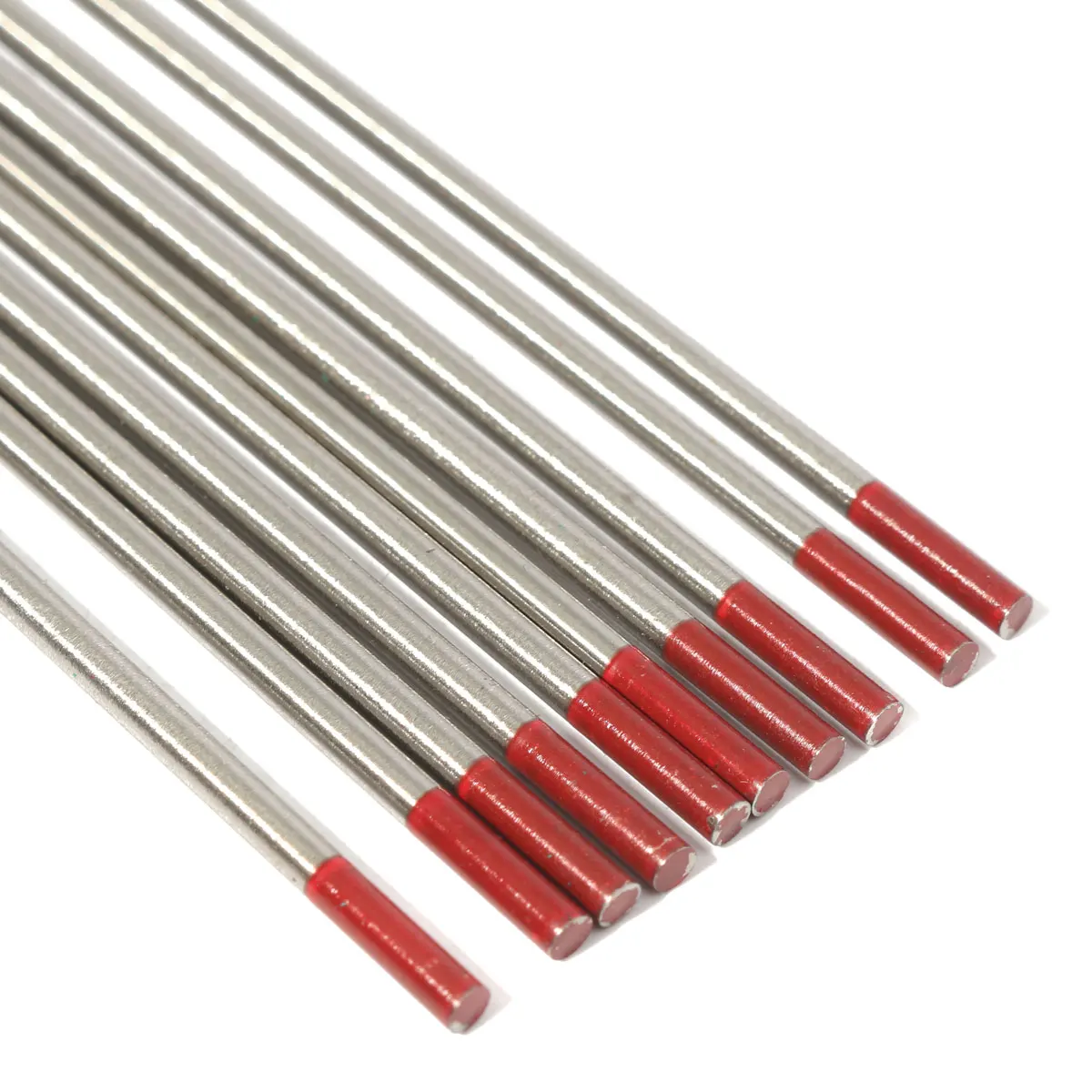

WT-20 (красный) — Электрод с добавлением оксида тория. Наиболее распространенные электроды, поскольку они первые показали существенные преимущества композиционных электродов над чисто вольфрамовыми при сварке на постоянном токе. Тем не менее, торий — радиоактивный материал низкого уровня, таким образом, пары и пыль, образующаяся при заточке электрода, могут влиять на здоровье сварщика и безопасность окружающей среды.
Сравнительно небольшое выделение тория при эпизодической сварке, как показала практика, не являются факторами риска. Но, если сварка производится в ограниченных пространствах регулярно и в течение длительного времени или сварщик вынужден вдыхать пыль, образующуюся при заточке электрода, необходимо в целях безопасности оборудовать места производства работ местной вентиляцией.
Торированные электроды хорошо работают при сварке на постоянном токе и с улучшенными источниками тока, при этом, в зависимости от поставленной задачи можно менять угол заточки электрода. Торированные электроды хорошо сохраняют свою форму при больших сварочных токах даже в тех случаях, когда чисто вольфрамовый электрод начинает плавиться с образованием на конце сферической поверхности.

Электроды WT-20 не рекомендуется использовать для сварки на переменном токе. Торец электрода обрабатывается в форме площадки с выступами.

Основные свариваемые материалы: нержавеющие стали, металлы с высокой температурой плавления (молибден, тантал), ниобий и его сплавы, медь, бронза кремниевая, никель и его сплавы, титан и его сплавы.

Ознакомиться с ценами на WT-20 (красные) электроды, можно по ссылке.

WY-20 (темно-синий) — Иттрированый вольфрамовый электрод, наиболее стойкий из используемых сегодня неплавящихся электродов. Используется для сварки особо ответственных соединений на постоянном токе прямой полярности, содержание окисной добавки — 1,8-2,2%, иттрированый вольфрам повышает стабильность катодного пятна на конце электрода, вследствие чего улучшается устойчивость дуги в широком диапазоне рабочих токов.

Основные свариваемые материалы: сварка особо ответственных конструкций из углеродистых, низколегированных и нержавеющих сталей, титана, меди и их сплавов на постоянном токе (DC).

Ознакомиться с ценами на WY-20 (темно-синие) электроды, можно по ссылке.

WC-20 (серый) — Сплав вольфрама с 2% оксида церия (церий — самый распространенный нерадиоактивный редкоземельный элемент) улучшает эмиссию электрода. Улучшает начальный запуск дуги и увеличивает допустимый сварочный ток.

Электроды WC-20 — универсальные, ими можно с успехом сваривать на переменном токе и на постоянном прямой полярности.
По сравнению с чисто вольфрамовым электродом, цериевый электрод дает большую устойчивость дуги даже при малых значениях тока. Электроды применяются при орбитальной сварке труб, сварке трубопроводов и тонколистовой стали. При сварке этими электродами с большими значениями тока происходит концентрация оксида церия в раскаленном конце электрода. Это является недостатком цериевых электродов.

Основные свариваемые материалы: металлы с высокой температурой плавления (молибден, тантал), ниобий и его сплавы, медь, бронза кремниевая, никель и его сплавы, титан и его сплавы. Подходит для всех типов сталей и сплавов на переменном и постоянном токе

Ознакомиться с ценами на WC-20 (серые) электроды, можно по ссылке.

WL-20, WL-15 (синий, золотистый) — Электроды из сплава вольфрама с оксидом лантана имеют очень легкий первоначальный запуск дуги, низкую склонность к прожогам, устойчивую дугу и отличную характеристику повторного зажигания дуги.

Добавление 1,5% (WL-15) и 2,0% (WL-20) оксида лантана увеличивает максимальный ток, несущая способность электрода примерно на 50% больше для данного типоразмера при сварке на переменном токе, чем чисто вольфрамового. По сравнению с цериевыми и ториевыми, лантановые электроды имеют меньший износ рабочего конца электрода.
Лантановые электроды более долговечны и меньше загрязняют вольфрамом сварной шов. Оксид лантана равномерно распределен по длине электрода, что позволяет длительное время сохранять при сварке первоначальную заточку электрода. Это серьезное преимущество при сварке на постоянном (прямой полярности) или переменном токе от улучшенных источников сварочного тока, сталей и нержавеющих сталей. При сварке на переменном синусоидальном токе рабочий конец электрода должен иметь сферическую форму.

Основные свариваемые материалы: высоколегированные стали, алюминий, медь, бронза. Подходит для всех типов сталей и сплавов на переменном и постоянном токе.

Ознакомиться с ценами на WL-20 здесь и WL-15 по ссылке.

Советы по аргонодуговой сварке вольфрамовым электродом

На постоянном токе свариваются (сталь, нержавейка, титан, латунь, медь, чугун а также разнородные соединения). Для каждого материала нужна своя присадочная проволока и чем лучше вы подберете ту которая соответствует по химическому составу, тем крепче, красивее и надежней будет соединение. Горелка должна подключатся в «-», а зажим заземления в «+». При этом мы получаем прямую полярность, которая дает нам более стабильную направленную дугу и глубокое проплавление. При выборе вольфрамового электрода нужно обратить внимание на его диаметр т.к. он выбирается исходя из толщин свариваемых деталей.

Для сварки на постоянном токе нужно помнить самое главное требование, вольфрамовый электрод должен быть заточен очень точно и остро. На крупных предприятиях для заточки вольфрамовых электродов используют специальные машинки и станки с алмазным кругом, но не имея такового можно использовать обычный лепестковый круг с мелким зерном или точильный станок. Заточка производится к острию электрода при этом не допускать его перегрева т.к. вольфрам становится более хрупким и начинает попросту крошиться. Так же нужно помнить о защитном газе, это должен быть аргон высокой частоты (объемная доля аргона должна быть не менее. 99,998 %).

Если же газ плохой, то он сразу даст о себе знать, самый главный признак, это потемнение сварочного шва. На баллоне должен быть установлен регулятор, он может быть как с манометрами так и поплавкового типа. Все чаще большинство серьезных предприятий используют импортные редукторы с двумя ротаметрами и второй используют для поддува. Это в свою очередь дает защиту обратного валика шва (сварка листов и труб).

Сама сварка производится справа налево, в правой руке горелка, в левой руке присадочный материал (если он необходим). Если на аппарате присутствуют функции «спад тока» и «газ после сварки» то про них не нужно забывать, первая даст Вам плавный спад тока в конце сварки, а вторая продолжит защиту сварочного шва в процессе остывания. Горелка должна находиться под углом 70⁰ до 85⁰, присадка подается приблизительно под углом 20⁰ плавно и поступательно. По окончанию сварки не нужно торопиться и отрывать горелку от места сварки т.к. это приведет к удлинению дуги и плохой защиты шва.

На переменном токе сваривается алюминий, вольфрам при подготовке не затачивают как иглу, а только слегка закругляют. При сварке алюминия важную часть нужно уделить подготовке как материала так и присадки. Во первых, поверхность должна быть зачищена и обезжирена. Во вторых снять фаски, если толщина не позволяет сделать полный провар. К присадке тоже уделяется должное внимание, необходимо грамотно подобрать хим. состав, это может быть чистый АL 99%, AlSi (силумин) или AlMg (дюраль). В остальном нужна только практика.

Как себя обезопасить

И в конце хотелось бы отметить что при данном виде сварке нужно должным образом относиться к средствам защиты. Выбирайте только те средства защиты в которых будет не только комфортно но и безопасно т. к. при TIG сварке очень сильное ультрафиолетовое излучение, а глаза нам даны только одни.
Рекомендуем Вам рассмотреть современное высокоэффективное средство защиты – маску “Хамелеон”.

Вольфрамовые электроды для аргонодуговой сварки: типы, маркировка

Как известно любому специалисту, для сварки, выполняемой в среде аргона, применяются вольфрамовые электроды, которые относятся к категории неплавящихся. Они отличаются большим разнообразием типов, определить каждый из которых помогает маркировка, наносимая на эти изделия в процессе производства.

Разновидности вольфрамовых электродов

Разбираемся в характеристиках вольфрамовых электродов

Вольфрамовые электроды – это тугоплавкие стержни, при помощи которых формируется электрическая дуга, необходимая для расплавления кромок соединяемых деталей и присадочного материала в процессе сварки. Используются такие электроды преимущественно для сварки в защитной среде аргона. С их помощью выполняют сварку различных конструкций, включая трубчатые. Вольфрам для этого выбран совсем не случайно, ведь именно он является самым тугоплавким металлом из всех имеющихся в природе.

Требования к маркировке, наносимой на стержни из вольфрама в процессе их производства, оговариваются в международных стандартах, что позволяет причислить эти изделия к определенному типу, в какой бы стране мира они ни были произведены. Согласно этим требованиям, в маркировке электрода должен быть отражен не только его тип, но и химический состав.

Определить вольфрамовые электроды можно по первой букве «W» (вольфрам), включенной в их обозначение. В составе большей части таких прутков присутствует небольшое количество легирующих добавок. Последние улучшают технические характеристики изделия и увеличивают срок его эксплуатации. О виде легирующего элемента, который содержится в вольфрамовом электроде, говорит вторая буква в маркировке.

В обозначении вольфрамовых прутков можно встретить следующие буквы, которые указывают на определенные легирующие добавки.

С (оксид церия)

Вольфрамовые электроды, содержащие данную легирующую добавку, являются универсальными изделиями, они используются для сварки любым типом тока, поддерживают стабильное горение дуги даже при небольших его значениях.

Схема сварочного процесса в аргоне с использованием вольфрамовых электродов

Z (оксид циркония)

Электроды из вольфрама, содержащие оксид церия, используются для сварки, осуществляемой на переменном токе. Применяя их, необходимо очень внимательно следить за тем, чтобы сварочная ванна не подвергалась даже минимальным загрязнениям. Дуга, создаваемая при помощи таких прутков, отличается стабильностью и высокой мощностью. По сравнению с изделиями других типов, вольфрамовые электроды с оксидом циркония способны выдерживать значительные токовые нагрузки.

L (оксид лантана)

Изделия, содержащие в своем составе данную легирующую добавку, обеспечивают легкий розжиг сварочной дуги и ее высокую устойчивость, а также быстрое повторное зажигание. При использовании таких прутков уменьшается риск прожига соединяемых деталей, значительно увеличивается рабочий ток. Эти электроды относятся к долговечным, они меньше загрязняют сварочную ванну, если сравнивать их с изделиями из чистого вольфрама.

Режимы сварки алюминиевых сплавов (переменный ток)

T (оксид тория)

Электроды из вольфрама, содержащие в своем составе оксид тория, являются очень популярными, так как обладают массой достоинств. Чаще всего такие изделия используют для соединения заготовок из нержавеющей стали, производимой на постоянном токе. Между тем есть у этих вольфрамовых электродов и ряд недостатков. При их использовании для сварки в закрытых помещениях и при заточке следует оборудовать рабочее место вытяжной вентиляцией, так как торий – это радиоактивный металл, пары и пыль которого могут оказать негативное влияние на здоровье человека. Кроме того, при сварке такими электродами, осуществляемой на переменном токе, дуга может скакать по выступающим поверхностям, что приводит к ухудшению качества формируемого соединения.

Y (иттрий)

Изделия данного типа считаются самыми устойчивыми из всех вольфрамовых электродов, именно поэтому их используют для сварки особенно ответственных конструкций. Сварку с их применением осуществляют на постоянном токе.

P (чистый вольфрам)

Данная буква, присутствующая в маркировке, указывает на то, что изделие выполнено из вольфрама на 99,5%. Вольфрамовые электроды, которые не содержат в своем составе легирующих добавок, обеспечивают устойчивость дуги при сварке, осуществляемой на переменном токе. Именно такие прутки используют при выполняемой в среде аргона сварке деталей из алюминия.

Для того чтобы специалист мог получить более полную информацию о вольфрамовых электродах, в их маркировке присутствуют и цифровые обозначения.

Первые цифры, стоящие после букв, указывают на точное содержание легирующей добавки в процентах. Так, цифра 20 означает, что в материале электрода содержится 2,0% соответствующей добавки, цифра 15 – 1,5% и т.д. Вторые цифры в обозначении прутка, отделенные от первых дефисом, указывают на длину изделия, выраженную в миллиметрах.

Наиболее распространенной является длина 175 мм, но также выпускаются электроды длиной 50, 75 и 150 мм. Детали с разными геометрическими параметрами варятся вольфрамовыми электродами различного сечения, значение которого может составлять 1; 1,6; 2; 2,4; 3; 3,2; 4; 4,8; 5,6; 6,4 мм.

Таблица для выбора диаметра вольфрамового электрода для сварки в аргоне с учетом силы и рода тока

Для примера расшифруем маркировку электрода WL 10-75. В нем, кроме вольфрама, содержится 1,0% оксида лантана. Длина данного изделия, согласно его обозначению, составляет 175 мм.

Для того чтобы с первого взгляда можно было определить, к какому виду относится вольфрамовый электрод и для чего его можно использовать, концы изделий разных марок окрашиваются разными цветами. Такие метки могут быть нанесены одним из следующих цветов:

зеленый – изделия из чистого вольфрама, обозначаемые буквами WP;
серый – электроды марки WC 20, в которых содержится 2% оксида церия;

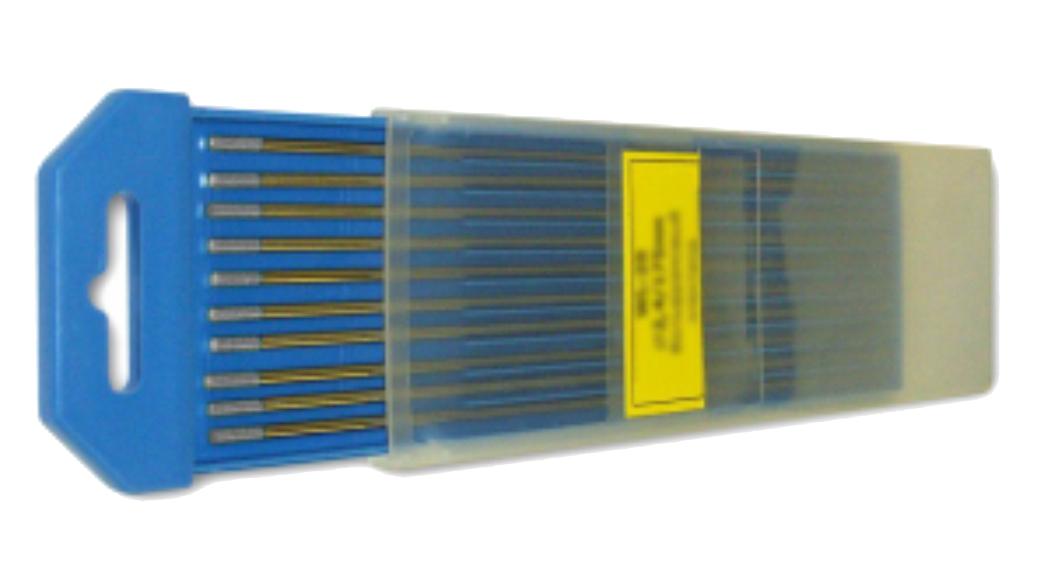

золотой – изделия марки WL 15, их состав дополнен 1,5% оксида лантана;
черный – прутки марки WL 10, в состав которых добавлен 1% оксида лантана;
синий – WL 20, в таких электродах имеется 2% оксида лантана;
белый – электроды WZ 8, состав которых обогащен 0,8% оксида циркония;
желтый – электроды марки WT 10, содержащие 1% оксида тория;
красный – прутки WT 20, в составе которых имеется 2% оксида тория;
фиолетовый – электроды WT 30, содержащие 3% оксида тория;
оранжевый – изделия марки WT 40, включающие 4% оксида тория;
темно-синий – вольфрамовые электроды WY 20, которые содержат 2% иттрия.

Цветовая маркировка вольфрамовых электродов

Сферы использования вольфрамовых электродов различных марок

У вольфрамовых электродов, относящихся к каждому виду, есть отличительные характеристики, которые и определяют область их применения.

WP – зеленый наконечник

Электроды, выполненные из чистого вольфрама (WP), используются преимущественно для сварки на переменном токе, выполняемой в среде аргона. С их помощью производят аргонодуговую сварку изделий, выполненных из алюминия, алюминиевой бронзы (медно-алюминиевый сплав), магния, никеля, а также их сплавов.

Электроды данного вида имеют такие характеристики, как:

плохая зажигаемость дуги;
короткий срок службы;
плохая переносимость значительной токовой нагрузки;
безопасность для человеческого здоровья.

Режимы сварки меди вольфрамовым электродом (для стыковых соединений на медной охлаждаемой водой подкладке или подушке из флюса)

WC 20 – серый наконечник

Электроды WC 20 также используются для сварки в среде аргона, но с их помощью получают соединения деталей, выполненных из высоколегированных, в том числе нержавеющих сталей, высокосплавляющихся металлов (молибден, тантал и др.), меди, никеля, титана, а также их сплавов. Сварку такими прутками осуществляют на постоянном токе, подключаемом по прямой полярности.

К отличительным характеристикам вольфрамовых электродов этого типа следует отнести:

хорошую зажигаемость дуги;
продолжительный срок службы;
хорошую переносимость значительных токовых нагрузок;
безопасность для человеческого здоровья.

Режимы аргонодуговой сварки титановых сплавов

WL – синий наконечник

Электроды с маркировкой WL (WL 10, WL 15, WL 20) предназначены для выполнения работ на переменном, а также постоянном токе (используется прямая полярность), с их помощью осуществляют напыление, плазменную сварку, соединение деталей небольшой толщины, изготовленных из обычных и высоколегированных сталей.

Перечислим характеристики вольфрамовых электродов данного типа:

удовлетворительная зажигаемость дуги;
длительный срок службы;
хорошая переносимость токовых нагрузок;
безопасность для человеческого здоровья.

Режимы ручной сварки нержавеющей стали вольфрамовым электродом

WZ – белый наконечник

Электроды WZ 8 (наконечник белый) используются для сварки на переменном токе в среде аргона. Применяя их, выполняют аргонодуговую сварку изделий, выполненных из алюминия, медно-алюминиевых сплавов (алюминиевая бронза), магния, никеля и сплавов данных металлов.

К отличительным характеристикам вольфрамовых изделий данной марки относятся:

удовлетворительная зажигаемость сварочной дуги;
достаточно длительный срок службы;
хорошая переносимость токовых нагрузок;
безопасность для человеческого здоровья.

WT 20 – красный наконечник

Изделия с маркировкой WT 20 применяются для арогонодуговой сварки на постоянном токе (используется прямая полярность). Такими изделиями варят заготовки из высоколегированных сталей, высокосплавляющихся металлов, меди, никеля, титана, их сплавов.

Характеристики вольфрамовых электродов данного вида:

хорошая зажигаемость сварочной дуги;
достаточно длительный срок службы;
хорошая переносимость значительных токовых нагрузок;
возможная опасность для человеческого здоровья.

К группе вольфрамовых электродов, в которых присутствует торий, также относятся изделия марок WT 30 и WT 40. Из-за значительного содержания данного радиоактивного элемента в составе электродов применять их не рекомендуется, пары от них наносят вред окружающей среде и человеческому здоровью.

Критерии выбора электрода из вольфрама

При выборе вольфрамовых прутков необходимо ориентироваться на такие их параметры, как:

тип, химический состав и наличие легирующих добавок;
диаметр, который оказывает влияние на толщину формируемого сварного шва;
геометрия острия, определяющая многие характеристики сварочного процесса;
качество заточки.

Естественно, на выбор электрода определенной марки значительное влияние оказывают и характеристики соединяемых деталей: размеры, состав материала и др. При выборе вольфрамовых прутков можно обращаться к справочным таблицам или собственному опыту.

Основные критерии выбора электродов исходя из их свойств

Особенности и способы заточки

Заточка вольфрамовых электродов – это важный параметр, на который следует обращать особое внимание. От формы заточки неплавящегося электрода зависят такие важные параметры, как давление сварочной дуги и распределение энергии, которую она передает металлу соединяемых деталей. Именно поэтому от того, как заточен электрод, зависят размеры зоны проплавления соединяемого металла и, соответственно, глубина, а также ширина сварного шва.

Форму заточки рабочего конца электрода выбирают в зависимости не только от параметров соединяемых деталей, но и от того, какой вид электрода применяется для выполнения сварки.

Так, для изделий марки WP, WL 10, WL 20 и WL 15 используют сферическую заточку рабочего конца, так как тепловая нагрузка на него не такая значительная. А на концах электродов WT 20, в отличие от изделий марок WP, WL 10 и др., делают лишь небольшую выпуклость. На форму заточки также оказывает влияние тип используемого для сварки тока. Познакомиться с точными параметрами заточки вольфрамовых электродов и рекомендациями по ее выбору можно в справочной литературе.

Машинка для заточки вольфрамовых электродов

Заточка неплавящихся электродов, обучиться которой несложно даже по видео, может выполняться при помощи:

такого приспособления, как машинка для заточки вольфрамовых электродов;
настольного точильного станка;
автоматизированного станка;
химических средств.

На видео, демонстрирующем приемы заточки вольфрамовых прутков, можно также увидеть, как от ее типа меняются формы и размеры шва.

Цветовая маркировка вольфрамовых электродов, сварка TIG — EWM AG

Маркировка	Вес оксида в %	Оксид	Цвет	В ассортименте
WP	–	–	зеленый	да
WT 4	0,35-0,55	Th	голубой	нет
WT 10	0,80-1,20	Th	желтый	нет
WT 20	1,70-2,20	Th	красный	нет
WT 30	2,80-3,20	Th	сиреневый	нет
WT 40	3,80-4,20	Th	оранжевый	нет
WZ 3	0,15-0,50	Zr	коричневый	нет
WZ 8	0,70-0,90	Zr	белый	нет
WL 10	0,90-1,20	La	черный	по запросу
WL 15	1,40-1,60	La	золотой	да
WL 20	1,80-2,20	La	темно-синий	да
WC 20	1,80-2,20	Ce	серый	да
WR 2*	Смешанные оксиды	Редкоземельные элементы	бирюзовый	да
E3®	Смешанные оксиды	Редкоземельные элементы	сиреневый	да

* WR 2 на данный момент еще не стандартизировано

Th: торий; Zr: цирконий; La: оксид лантана; Ce: оксид церия

Как выбрать вольфрамовые электроды для аргонодуговой сварки (TIG)

Современный мир развивается очень динамично. Это касается многих сфер жизни, в том числе и области сварки. Если несколько лет назад аргонодуговая сварка неплавящимся вольфрамовым электродом была уделом специалистов узкого профиля и высочайшей квалификации, то теперь её могут позволить себе практически все, кто зарабатывает сварочным ремеслом на жизнь, или просто часто использует сварку. Сейчас уже многим сварщикам известно, что добиться швов высочайшего качества и при этом получить эстетически красивый продукт можно именно при использовании TIG-сварки. Она проигрывает механической полуавтоматической сварке (MIG) в скорости, но значительно превосходит по качеству и надежности. А также охватывает все сферы использования сварки (все технически сложные виды работ, в том числе сварка алюминия, будут лучше выполнены именно при использовании аргонодуговой сварки).

При освоении аргонодуговой сварки обычно много времени уделяется выбору сварочного аппарата. Но какой элемент не менее важен? От чего будет зависеть качество сварочного шва? Правильный ответ — вольфрамовый электрод! Можно сказать, что аргонодуговая сварка напрямую зависит от всех компонентов: мастерства сварщика, уровня аппарата, правильного подбора неплавящегося электрода и присадочного материала.

Как же подобрать вольфрамовые электроды? В настоящее время существует несколько основных видов неплавящихся вольфрамовых электродов, между которыми и будет стоять выбор начинающего аргонщика. Европейская маркировка выглядит следующим образом: электроды WC-20, WL-15, WL-20, WP, WT-20, WZ-8, WY-20. Отечественные электроды также являются аналогами основных европейских марок, но у них есть своя специфика: электроды имеют мерную длину до 1 м. Вольфрам довольно хрупок, поэтому в партии товара встречаются и короткие электроды около 200 мм. Это допускается по ГОСТ. Продается отечественная продукция килограммами. А электроды европейского образца (сейчас массово производятся в КНР) обычно имеют длину 175 мм и продаются поштучно (или в упаковках от 10 штук), что делает их самыми востребованными на рынке.

Начать практику в аргонодуговой сварке можно с универсальных электродов. Они способны работать как на постоянном, так и на переменном токе, а также стабильно сваривают большинство самых часто встречающихся металлов и сплавов. К универсальным вольфрамовым электродам относятся WC-20, WL–15 и WL–20. Классический тип электродов — для сварки на постоянном токе. К нему относятся WT-20 и WY-20. Первые широко известны с советских времен, но имеют важную особенность, о которой всегда говорится в их описании. Вторые являются их безопасным аналогом. К третьему типу относятся электроды для сварки на переменном токе, WP, WZ-8.

WC-20

Вольфрамовые электроды WC-20 (в состав, помимо чистого вольфрама входит 2 % оксида церия) относятся к группе универсальных, так как подходят для сварки на постоянном (прямой полярности) и переменном токе, а также для различных металлов: нержавеющих сталей, молибдена, тантала, меди, никеля, титана, а также их сплавов. Среди отличительных особенностей данного типа электродов выделяются полная безопасность для человеческого здоровья, устойчивость к повышенным значениям сварочного тока, сбалансированное расходование электрода в процессе сварки.

Следует помнить, что чем ближе значение сварочного тока к максимуму при работе с электродом WC-20, тем больше оксида церия концентрируется на стыке со сварочной дугой, и это может влиять на качество сварочного шва.

Считается, что электроды марки WC-20 отлично подходят для сварки корневых швов трубопроводов, орбитальной сварки, а также сварки изделий из тонколистовой стали.

WL-15

Вольфрамовые электроды WL–15 (в состав, помимо чистого вольфрама входит 1,5 % оксида лантана) относятся к группе универсальных, так как подходят для сварки на постоянном (прямой полярности) и переменном токе, а также для различных металлов: любых типов сталей, меди, бронзы, алюминия и его сплавов. Среди отличительных особенностей данного типа электродов выделяются полная безопасность для человеческого здоровья, высокая износостойкость, отсутствие прожигов, повышенная длительность сохранения заточки электрода (опережает даже WL-20), легкий поджиг дуги.

Электроды марки WL–15 отлично подходят для сварки любых изделий из всех типов сталей. Они хороши для новичков в аргонодуговой сварке, так как могут сглаживать в процессе работы неправильные настройки аппарата (играет роль их универсальность, безопасность и стабильность). Если провести правильную заточку электрода WL-15, он справится и со сваркой алюминия, магния, а также их сплавов.

WL-20

Вольфрамовые электроды WL–20 (в состав, помимо чистого вольфрама входит 2,0 % оксида лантана) относятся к группе универсальных, так как подходят для сварки на постоянном (прямой полярности) и переменном токе, а также для различных металлов: любых типов сталей, меди, бронзы, алюминия и его сплавов. Среди отличительных особенностей данного типа электродов выделяются полная безопасность для человеческого здоровья, высокая износостойкость, отсутствие прожигов, повышенная длительность сохранения заточки электрода (уступает лишь WL-15), легкий поджиг дуги, стабильная работа на малых токах (опережает WL-15).

Электроды марки WL–20 отлично подходят для сварки любых изделий из всех типов сталей. Они хороши для новичков в аргонодуговой сварке, так как могут сглаживать в процессе работы неправильные настройки аппарата (играет роль их универсальность, безопасность и стабильность). Если провести правильную заточку электрода WL-20, он справится и со сваркой алюминия, магния, а также их сплавов.

WT-20

Вольфрамовые электроды WT–20 (в состав, помимо чистого вольфрама входит 2,0 % оксида тория) имеют наибольшее распространение в России, так как на протяжении десятилетий показывали высокую эффективность, стабильность и относительную универсальность. Данные электроды подходят для сварки всех типов стали, а также тантала, молибдена и многих других материалов на постоянном токе. Технически способны работать и на переменном токе, но не предназначены для этого. Обладают легким поджигом дуги, относительной долговечностью. Но существенный минус WT-20 в данный момент снижает их потребление — торий является радиоактивным химическим элементом. Пыль от электрода при его заточке, вдыхаемая в легкие человека, может оказать существенное воздействие на его здоровье. Также опасны и плохо проветриваемые помещения, предназначенные для работы с WT-20, и длительный характер самих работ. Все вышеперечисленное не означает, что сразу же стоит отказаться от ториевых вольфрамовых электродов, но желательно строго соблюдать технику безопасности при работе с ними.

WY-20

Вольфрамовые электроды WY-20 (в состав, помимо чистого вольфрама входит 2 % оксида иттрия) относятся к той же группе, что и WT-20, так как созданы для сварки на постоянном токе. Но в отличие от ториевых электродов, иттриевые безопасны для здоровья человека. Считаются самыми устойчивыми к высоким сварочным токам среди вольфрамовых электродов. Не загрязняют сварочный шов. Исходя из совокупности положительных сторон, данные электроды применяются при сварке особо ответственных конструкций. Заточка электродов требует навыка, так как, по отзывам, с ней возникают проблемы.

WP

Вольфрамовые электроды WP (в состав входит не менее 99,5% чистого вольфрама) предназначены для сварки алюминия, магния и их сплавов на переменном токе. Обладают низкой устойчивостью к сварочному току (его тепловому воздействию) и долговечностью. Заточка электрода из-за этого производится в виде шарика (скругление). Несмотря на существенные недостатки, электроды WP-20 обладают важным плюсом: они не вносят никаких добавок в состав сварочного шва, так как состоят из чистого вольфрама, за что очень ценятся при работах, когда к химическому составу шва предъявляются высокие требования.

WZ-8

Вольфрамовые электроды WZ-8 (в состав входит не менее 0,8% оксида циркония) предназначены для сварки алюминия, магния и их сплавов на переменном токе. В отличие от чисто вольфрамовых электродов, обладают достаточно хорошими характеристиками поджига и стабильного горения электрической дуги, а также устойчивости к высоким токам и долговечности . Заточка электрода производится в виде шарика (скругление).

Вольфрамовые электроды для аргонодуговой сварки по цветам

В последнее время сварочные работы получили достаточно большое распространение, что связано с высоким качеством получаемого шва и многими другими моментами. Проводить сварку можно с использованием специального оборудования, а также расходного материала – электродов. Вольфрамовые электроды для аргонодуговой сварки на сегодняшний день весьма распространены. Они представляют собой неплавящийся подводник, который предназначен для работы в защитной среде. В качестве защитной среды могут применяться газ аргона или гелия.

Вольфрамовые электроды для аргонодуговой сварки

При применении специального электрода для рельефной сварки стоит учитывать, что он предназначен для образования дуги и ее удерживания, не выступает в качестве припоя. Для использования вольфрамовых электродов требуются специальные сварочные аппараты. Классификацияимеет огромное количество особенностей, к примеру, применяются различные цвета для обозначения химического состава.

Маркировка вольфрамовых электродов

Вольфрам идеально подходит в качестве тугоплавкого материала, который предназначен для стабилизации образующейся дуги. К особенностям этого расходного материала отнесем следующие моменты:

Выдерживает длительную работу под высоким напряжением.
Применяемый материал при изготовлении способен выдерживать длительное воздействие высокой температуры.
Плавится вольфрам намного медленнее, чем другие материалы, применяемые при изготовлении электродов.

Вольфрамовые электроды для аргонодуговой сварки классифицируются по цветам и многим другим признакам. Деление на классы позволяет существенно упростить выбор. При выборе учитываются многие особенности процесса сварки металлов. Маркировка электродов проводится для обозначения размера прутка и химического состава, а также других значимых характеристик.

Характеристики различных марок вольфрамовых электродов

Уделяя внимание обозначению маркировки вольфрамовых электродов ТИГ и других вариантов, исполнения следует отметить нижеприведенные моменты:

Первый символ в маркировке, который указывает на применение вольфрама в качестве основного материала при изготовлении электродов, всегда «W».
Следующий символ предназначается для обозначения металлов. Как правило, концентрация примесей указывается в процентном соотношении. К примеру, число 20 говорит о концентрации примеси 2%.
Следующее число указывает на длину прутка. Наиболее распространенным вариантом исполнения можно назвать вольфрамовый электрод с длиной 175 мм. На рынке можно встретить и другие варианты исполнения рассматриваемого изделия.

Стоит учитывать, что пруток из чистого вольфрама на сегодняшний день применяется крайне редко, так как с ним могут работать исключительно сварочные аппараты TIG (даже при их использовании может возникнуть много трудностей). Примеси применяются для изменения следующих показателей:

проводимости;
плавкости;
дугообразования;
прочности.

Международные стандарты, применяемые при обозначении, определяют следующие моменты:

WP – обозначение, которое используется для электродов с чистым вольфрамом. На примеси уходит менее 0,5%. Как ранее было отмечено, подобные варианты исполнения довольно трудно применять при сварке.
С – символ, применяемый для обозначения примеси Церия. Стоит учитывать, что для данного варианта исполнения применяется также серый цвет обозначения. Подходит вольфрамовый электрод с подобной примесью для многих аппаратов
Т – применяется для обозначения диоксида тория. Для маркировки подобного стержня принято использовать красный цвет. Область применения весьма обширна, как правило, проводится плавка цветных металлов, к примеру, нержавеющей стали. При выборе этого варианта исполнения следует помнить о его существенном недостатке – применяемая лигатура зачастую радиоактивная. Именно поэтому при изготовлении применяется столь яркий цвет. Во время проведения работы нужно соблюдать технику безопасности. Достоинством этого типа прудков можно назвать высокую прочность.
Z–обозначение оксида циркония. Для обозначения данной примеси применятся белый цвет. Чаще всего подобный вариант исполнения вольфрамового электрода используется при работе с медью или алюминием. За счет определенной концентрации оксида циркония повышается стабильность образующейся дуги.
Y – диоксид иттрия. Для обозначения этого легирующего элемента применяется темно-синий оттенок. Область применения – производственные цехи, в которых получают конструкцию, рассчитанную на выдерживание высокой нагрузки. Подходит для сваривания меди, титана и некоторых сталей.
L – обозначение оксида лантана. Стоит учитывать, что данный вариант исполнения может маркироваться самым различным образом. Изделие считается универсальным предложением, которое подходит для работы с постоянным и переменным током. Основными эксплуатационными качествами можно считать высокую прочность и устойчивость к воздействию критических температур.

Цветовая маркировка вольфрамовых электродов

Цветная маркировка вольфрамовых электродов применяется для того, чтобы упростить процесс подбора расходного материала к определенным условиям работы.

Особенности сварки вольфрамовым электродом

Правильно выбрав электроды для сварки, можно лишь обеспечить условия для проведения качественной работы. Каждый сварщик должен знать все особенности сварки в аргоновой среде, когда применяются неплавящиеся электроды из вольфрама. Среди особенностей отметим следующие моменты:

При соединении нержавеющей стали или других материалов наконечник выступает в качестве проводника тока. Плавящиеся электродымогут иметь разную форму наконечника, так как этот параметр не отражается на особенностях проводимой работы.
За счет правильной заточки формируется стабильная дуга. Если допустить ошибку при заточке, образующаяся дуга будет нестабильной, что не позволит получить качественный шов.
При применении вольфрамовых электродов учитывается их химический состав и многие другие моменты.

Сварка вольфрамовым электродом

В некоторых случаях без подобных электродов просто не обойтись, но при обычной сварке их применять не рекомендуется.

Заточка вольфрамовых электродов

Заточка вольфрамовых электродов должна проводиться для того, чтобы можно было получить ровный шов при минимальных трудовых затратах. Заточка вольфрамовых сварочных электродов для аргонной сварки может проводиться для получения следующей формы:

сферы;
конуса.

Кроме этого, при проведении рассматриваемого процесса уделяется внимание:

углу заточки;
длине участка, с которого снимается материал при заточке.

Длина определяется при помощи специальной формулы, а вот выдержать требуемый угол заточки довольно сложно.

Особенности заточки вольфрамовых стержней также заключаются в нижеприведенных моментах:

С увеличением угла существенно повышается качество получаемого изделия, но возникают трудности при сваривании элементов, изготовляемых из толстого металла.
При выдерживании 60-ти градусов формирующаяся дуга становится более стабильной, перестает скакать, за счет чего процесс сварки существенно упрощается.

Приведенная ваше информация определяет то, что угол заточки выбирается в зависимости от особенностей конкретного случая. Если предъявляются высокие требования к получаемому шву, то заточка проводится под острым углом, если важна производительность, его можно снизить.

Правила заточки вольфрамовых электродов

Образование требующейся формы наконечника может проводится вручную или при использовании специальных инструментов. Для срезания материала может использоваться болгарка или наждачный круг. Кроме этого, в продаже встречается и специальное оборудование, предназначенное для проведения рассматриваемой работы.

При выполнении заточки вручную могут допускаться следующие ошибки:

Создается слишком острый угол. За счет допущения подобной ошибки материал начинает слишком быстро плавиться, работа существенно усложняется. Слишком острый угол создается лишь в том случае, когда нужно получить высококачественный шов. Перед тем как проводить сварку при большом угле заточки следует немного потренироваться, так как задача существенно усложняется.
Следует выдерживать ширину. Слишком большой или малый показатель становится причиной, по которой нельзя выдержать требуемые параметры проплавления шва.
Довольно часто встречается ситуация, при которой заточка проводится несимметрично. Это приводит к тому, что контролировать передвижение дуги становится очень сложно. Именно поэтому при проведении работы не стоит спешить, лучше всего проверять симметричность периодически, так как на определенном этапе исправить дефект уже будет невозможно.
При критическом снижении угла заточки снижается степень проплавки получаемого шва.
При применении болгарки есть вероятность того, что на поверхности появятся небольшие канавки. Этот дефект становится причиной блуждания дуги. Именно поэтому при проведении работы следует быть осторожным, не следует делать резких движений.

Если аргонодуговая сварка проводится часто, то следует применить специальный затачивающий станок. Кроме этого, некоторые фирмы предоставляют соответствующие услуги. Процесс заточки должен проводиться также с учетом того, какой материал будет обрабатываться.

В заключение отметим, что стоимость вольфрамовых электродов весьма велика. Это связано со сложностью производства, количеством и типом используемых материалов при изготовлении. Выпускают подобные изделия самые различные производители, большей популярностью пользуется продукция зарубежных производителей, но можно приобрести и варианты исполнения, предлагаемые отечественными производителями.

ВОЛЬФРАМОВЫЕ ЭЛЕКТРОДЫ from GCE Group, leading manufacturer of gas flow control equipment

ЧИСТЫЙ ВОЛЬФРАМ – ЗЕЛЕНЫЙ (W20)

Сварочные электроды, разработанные специально для сварки алюминия.

СТАНДАРТ ISO 6848 Маркировка: WP
Без добавок

Арт. №	Размеры	Количество в упаковке
400P010175	1,0 × 175 мм	10
400P016175	1,6 × 175 мм	10
400P020175	2,0 × 175 мм	10
400P024175	2,4 × 175 мм	10
400P032175	3,2 × 175 мм	10
400P040175	4,0 × 175 мм	10
400P048175	4,8 × 175 мм	5

ВОЛЬФРАМ + ОКСИД ТОРИЯ 2% – КРАСНЫЙ (WT20)

Отличное решение для сварки. Эти электроды широко используются в мировой практике. Разработаны специально для сварки нержавеющей стали.

СТАНДАРТ ISO 6848 Маркировка: WTh30
Оксид тория: ThO2 – 2 %

Арт. №	Размеры	Количество в упаковке
400P210150	1,0 × 150 мм	10
400P216150	1,6 × 150 мм	10
400P220150	2,0 × 150 мм	10
400P224150	2,4 × 150 мм	10
400P232150	3,2 × 150 мм	10
400P210175	1,0 × 175 мм	10
400P216175	1,6 × 175 мм	10
400P220175	2,0 × 175 мм	10
400P224175	2,4 × 175 мм	10
400P232175	3,2 × 175 мм	10
400P240175	4,0 × 175 мм	10
400P248175	4,8 × 175 мм	5

ВОЛЬФРАМ + ОКСИД ЦЕРИЯ 2% – СЕРЫЙ (WC20)

Отличное решение для сварки. Превосходят даже электроды с добавлением оксида тория (серый). Не токсичны, не загрязняют окружающую среду, низкий уровень выбросов дыма. Идеально для сварки нержавеющей стали и алюминия.

СТАНДАРТ ISO 6848 Маркировка: WCe20
Оксид церия: CeO2 – 2 %

Арт.№	Размеры	Количество в упаковке
400P510175	1,0 × 175 мм	10
400P516175	1,6 × 175 мм	10
400P520175	2,0 × 175 мм	10
400P524175	2,4 × 175 мм	10
400P532175	3,2 × 175 мм	10
400P540175	4,0 × 175 мм	10
400P548175	4,8 × 175 мм	5

ВОЛЬФРАМ + ОКСИД ЛАНТАНА 1,5% – ЗОЛОТОЙ (WL15)

Превосходная работа, даже при низкой силе тока. 100% нерадиоактивный. Без риска для здоровья. Подходит для всех сварочных работ TIG.

СТАНДАРТ ISO 6848 Маркировка: WLa15
Оксид лантана: La2O3 – 1,5 %

Арт. №	Размеры	Количество в упаковке
400P910175	1,0 × 175 мм	10
400P916175	1,6 × 175 мм	10
400P920175	2,0 × 175 мм	10
400P924175	2,4 × 175 мм	10
400P932175	3,2 × 175 мм	10
400P940175	4,0 × 175 мм	10
400P948175	4,8 × 175 мм	5

ВОЛЬФРАМ + ОКСИД ЛАНТАНА 2% – СИНИЙ (WL20)

Отличное решение для сварки. Меньше загрязняют сварной шов. Более долговечные. Заточка сохраняется очень долго. 100% нерадиоактивны. Без риска для здоровья. Особенно подходит для автоматизированных системах.

СТАНДАРТ ISO 6848 Маркировка: WLa20
Оксид лантана: La2O3 – 2 %

Арт. №	Размеры	Количество в упаковке
400P310175	1,0 × 175 мм	10
400P316175	1,6 × 175 мм	10
400P320175	2,0 × 175 мм	10
400P324175	2,4 × 175 мм	10
400P332175	3,2 × 175 мм	10
400P340175	4,0 × 175 мм	10
400P348175	4,8 × 175 мм	5

Вольфрамовые электроды – Дом сварки

Вольфрамовые электроды

Применяются при аргонодуговой сварке практически любых марок сталей.

Поставляемые диаметры:
1,0/1,6/2,0/2,4/3,0/3,2/4,0/4,8/5,0мм

Длина электрода – 175мм.

Упаковка – пластиковый пенал:
10шт. – для диаметров до 4,0мм;
5шт. – для диаметров более 4,0мм.

Продукция сертифицирована.

Вольфрамовые электроды WP (Зеленый)

Сварка Al, Mg и их сплавов на переменном токе (AC).
Электроды обеспечивают хорошую устойчивость дуги при сварке на переменном токе, сбалансированном или не сбалансированном с непрерывной высокочастотной стабилизацией (с осциллятором). Эти электроды предпочтительны для сварки на переменном синусоидальном токе алюминия, магния и их сплавов, так как они обеспечивают хорошую устойчивость дуги как в аргоновой, так и в гелиевой среде. Из-за ограниченной тепловой нагрузки рабочий конец электрода из чистого вольфрама формируют в виде шарика.

Вольфрамовые электроды WL-15 (Золотистый)

Универсальные вольфрамовые электроды, сварка всех типов сталей и сплавов на переменном и постоянном токе (AC/DC).
Электроды из сплава вольфрама с оксидом лантана имеют очень легкий первоначальный запуск дуги, низкую склонность к прожогам, устойчивую дугу и отличную характеристику повторного зажигания дуги. Добавление 1,5% оксида лантана увеличивает максимальный ток, несущая способность электрода примерно на 50% больше для данного типоразмера при сварке на переменном токе, чем чисто вольфрамового. По сравнению с цериевыми и ториевыми, лантановые электроды имеют меньший износ рабочего конца электрода. Лантановые электроды более долговечны и меньше загрязняют вольфрамом сварной шов. Оксид лантана равномерно распределен по длине электрода, что позволяет длительное время сохранять при сварке первоначальную заточку электрода. Это серьезное преимущество при сварке на постоянном (прямой полярности) или переменном токе от улучшенных источников сварочного тока, сталей и нержавеющих сталей. При сварке на переменном синусоидальном токе рабочий конец электрода должен иметь сферическую форму.

Вольфрамовые электроды WL-20 (Синий)

Универсальные вольфрамовые электроды, сварка всех типов сталей и сплавов на переменном и постоянном токе (AC/DC).
Электроды из сплава вольфрама с оксидом лантана имеют очень легкий первоначальный запуск дуги, низкую склонность к прожогам, устойчивую дугу и отличную характеристику повторного зажигания дуги. Добавление 2,0% оксида лантана увеличивает максимальный ток, несущая способность электрода примерно на 50% больше для данного типоразмера при сварке на переменном токе, чем чисто вольфрамового. По сравнению с цериевыми и ториевыми, лантановые электроды имеют меньший износ рабочего конца электрода. Лантановые электроды более долговечны и меньше загрязняют вольфрамом сварной шов. Оксид лантана равномерно распределен по длине электрода, что позволяет длительное время сохранять при сварке первоначальную заточку электрода. Это серьезное преимущество при сварке на постоянном (прямой полярности) или переменном токе от улучшенных источников сварочного тока, сталей и нержавеющих сталей. При сварке на переменном синусоидальном токе рабочий конец электрода должен иметь сферическую форму.

Вольфрамовые электроды WT-20 (Красный)

Сварка углеродистых, низколегированных и нержавеющих сталей, титана, меди и их сплавов на постоянном токе (DC).
Наиболее распространенные вольфрамовые электроды, поскольку они первые показали существенные преимущества композиционных электродов над чисто вольфрамовыми при сварке на постоянном токе. Тем не менее, торий – радиоактивный материал низкого уровня, таким образом, пары и пыль, образующаяся при заточке электрода, могут влиять на здоровье сварщика и безопасность окружающей среды. Сравнительно небольшое выделение тория при эпизодической сварке, как показала практика, не являются факторами риска. Но, если сварка производится в ограниченных пространствах регулярно и в течение длительного времени или сварщик вынужден вдыхать пыль, образующуюся при заточке электрода, необходимо в целях безопасности оборудовать места производства работ местной вентиляцией. Торированные электроды хорошо работают при сварке на постоянном токе и с улучшенными источниками тока, при этом, в зависимости от поставленной задачи можно менять угол заточки электрода. Торированные электроды хорошо сохраняют свою форму при больших сварочных токах даже в тех случаях, когда чисто вольфрамовый электрод начинает плавиться с образованием на конце сферической поверхности.

Вольфрамовые электроды WC-20 (Серый)

Универсальные вольфрамовые электроды, сварка всех типов сталей и сплавов на переменном и постоянном токе (AC/DC).
Сплав вольфрама с 2% оксида церия улучшает эмиссию электрода. Улучшает начальный запуск дуги и увеличивает допустимый сварочный ток. Электроды WC-20 – универсальные, ими можно с успехом сваривать на переменном токе и на постоянном прямой полярности.
По сравнению с чисто вольфрамовым электродом, цериевый электрод дает большую устойчивость дуги даже при малых значениях тока. Электроды применяются при орбитальной сварке труб, сварке трубопроводов и тонколистовой стали. При сварке этими электродами с большими значениями тока происходит концентрация оксида церия в раскаленном конце электрода. Это является недостатком цериевых электродов.

Вольфрамовые электроды WY-20 (Темно-синий)

Сварка углеродистых, низколегированных и нержавеющих сталей, титана, меди и их сплавов на постоянном токе (DC).
Иттрироване вольфрамовые электроды наиболее стойкие из используемых сегодня неплавящихся электродов. Используется для сварки особо ответственных соединений на постоянном токе прямой полярности, содержание окисной добавки – 1,8-2,2%, иттрированый вольфрам повышает стабильность катодного пятна на конце электрода, вследствие чего улучшается устойчивость дуги в широком диапазоне рабочих токов.

Вольфрамовые электроды WZ-8 (Белый)

Сварка Al, Mg и их сплавов на переменном токе (AC).
Вольфрамовые электроды с добавлением оксида циркония предпочтительны для сварки на переменном токе, когда не допускается даже минимальное загрязнение сварочной ванны. Электроды дают чрезвычайно стабильную дугу. Допустимая токовая нагрузка на электрод несколько выше, чем на цериевые, лантановые и ториевые электроды. Рабочий конец электрода при сварке на переменном токе обрабатывается в форме сферы.

Вольфрамовые электроды ВЛ / ЭВЛ-2 (Отечественные)

Универсальные вольфрамовые электроды, сварка всех типов сталей и сплавов на переменном и постоянном токе AC/DC.
Электроды из сплава вольфрама с оксидом лантана La2O3 имеют очень легкий первоначальный запуск дуги, низкую склонность к прожогам, устойчивую дугу и отличную характеристику повторного зажигания дуги. Добавление 1,0 – 2,0% оксида лантана увеличивает максимальный ток, несущая способность электрода примерно на 50% больше для данного типоразмера при сварке на переменном токе, чем чисто вольфрамового. По сравнению с цериевыми и ториевыми, лантановые электроды имеют меньший износ рабочего конца электрода. Лантановые электроды более долговечны и меньше загрязняют вольфрамом сварной шов. Оксид лантана равномерно распределен по длине электрода, что позволяет длительное время сохранять при сварке первоначальную заточку электрода. Это серьезное преимущество при сварке на постоянном (прямой полярности) или переменном токе от улучшенных источников сварочного тока, сталей и нержавеющих сталей. При сварке на переменном синусоидальном токе рабочий конец электрода должен иметь сферическую форму.
Поверхность вольфрамового прутка шлифованная, ровная, без заусенцев, трещин, сколов, следов смазки и прочих дефектов.

Вольфрамовые электроды ЭВИ-1 / СВИ-1 (Отечественные)

Сварка углеродистых, низколегированных и нержавеющих сталей, титана, меди и их сплавов на постоянном токе (DC).
Иттрированые вольфрамовые электроды наиболее стойкие из используемых сегодня неплавящихся электродов. Используется для сварки особо ответственных соединений на постоянном токе прямой полярности, содержание окисной добавки – 1,8-2,2%, иттрия повышает стабильность катодного пятна на конце электрода, вследствие чего улучшается устойчивость дуги в широком диапазоне рабочих токов. Поверхность вольфрамового прутка шлифованная, ровная, без заусенцев, трещин, сколов, следов смазки и прочих дефектов.

Таблица соответствия различных стандартов:

Маркировка			Содержание легирующих элементов, %	Содержание вольфрама (W), %	Цветной код
ISO 6848	AWS A5.12	ТУ / ГОСТ	Содержание легирующих элементов, %	Содержание вольфрама (W), %	Цветной код
WP	EWP	ЭВЧ	–	99.95	Зеленый
WL-15	EWLa-1.5	ЭВЛ	La₂O₃: 1.30-1.70	97.80	Золотистый
WL-20	EWLa-2	ЭВЛ-2	La₂O₃: 1.80-2.20	97.30	Синий
WT-20	EWTh-2	ВТ-15	ThO_2: 1.70-2.20	97.30	Красный
WC-20	EWCe-2	–	CeO₂: 1.80-2.20	97.80	Серый
WY-20	EWYt-2	ЭВИ-1	YtO₂: 1.80-2.20	97.80	Темно-синий
WZ-8	EWZr-8	–	ZrO₂: 0.70-0.90	99.10	Белый

Лучший вольфрам для сварки TIG низкоуглеродистой стали

Если вы новичок в сварке TIG или не знаете, что это такое, то вы, вероятно, спросите себя: следует ли мне когда-либо использовать это для мягкой стали? Быстрый ответ – да. TIG обеспечивает точность и улучшает прилипание сварного шва к поверхности металла. Я быстро познакомлю вас со сваркой TIG, как она работает и почему ее следует использовать для низкоуглеродистой стали.

Затем я рассмотрю свои любимые рекомендации по выбору лучших вольфрамовых электродов для мягкой стали.

Сварка вольфрамом в среде инертного газа

Сварка вольфрамом в среде инертного газа, или TIG, сначала была названа Heliarc, потому что первоначально в ней в качестве защитного газа использовался гелий, и некоторые до сих пор относятся к нему таким образом. Американское общество сварки, с другой стороны, называет это дуговой сваркой вольфрамовым электродом (GTAW). Это тип процесса дуговой сварки, в котором используются неплавящиеся вольфрамовые электроды, которые нагревают и плавят основной металл. Если вам интересно узнать больше, эта статья предоставит вам более подробную информацию по этому вопросу.

Как это работает

Вольфрам (также известный как вольфрам) используется для этого метода, потому что он имеет температуру плавления 6191 ℉ (3422 ℃), поэтому он останется нетронутым в процессе плавления металла, который необходимо сваривать. Это означает, что вы можете делать это с присадочным металлом или без него, что невозможно при других типах сварки.

Тип сплава, который вы используете в качестве присадки, зависит от типа металла, который вам нужно сваривать. Он работает как с постоянным, так и с переменным током (постоянный и переменный ток), поэтому вы также можете использовать его для алюминия.Для получения дополнительной информации ознакомьтесь с нашей статьей «Разница между сваркой на переменном и постоянном токе».

Штанги присадочные

Вы должны выбрать конкретный присадочный пруток в зависимости от металла, который вам нужно сваривать. Вы можете использовать любую металлическую деталь, которая у вас есть, но это не рекомендуется, потому что для более чистого шва вам следует купить пруток из сплава, который подходит для конкретной сварки. работа. Это 4 наиболее распространенных вида:

ER70S-2 для мягкой стали
ER308L для нержавеющей стали
4043 для алюминия
Силиконовая бронза для пайки или соединения различных металлов

Они бывают разных размеров, которые вы выберете в зависимости от в соответствии с вашими потребностями и предпочтениями.Иногда, если вам нужно покрыть более широкую поверхность, вам может понадобиться более толстый стержень, но это все еще вопрос выбора.

Некоторые люди склонны использовать более толстый стержень и большую силу тока, в то время как другие предпочитают более тонкий стержень и меньшую силу тока, которые быстрее расходуют стержень. Вы, вероятно, сможете сделать свой собственный выбор в процессе практики.

Зачем использовать TIG для низкоуглеродистой стали

Одно слово: точность. Как только вы освоите сварку TIG, вы увидите, что ничто не может сравниться с ней, когда дело доходит до точной работы.Второй по важности аспект – контроль температуры.

Если у вас есть ножная педаль или колесико на резаке, вы можете контролировать силу тока и, следовательно, температуру.

Вы также можете определить высокую температуру, как это было бы невозможно с другими методами сварки. Это важно, потому что вы хотите контролировать зону термического влияния, потому что, если сварной шов все же не удастся, он окажется в зоне термического влияния, так что таким образом вы минимизируете эту поверхность.

TIG очень удобен для сварки тонких металлов, потому что, если вы уменьшите нагрев, металл не будет продуваться.Это также позволяет контролировать коробление.

Различные типы вольфрама отмечены цветовым кодом, чтобы вы могли легко распознать его, когда у вас в магазине валяются разные виды вольфрама.

Типы вольфрамовых электродов

Наиболее часто используемые типы вольфрамовых электродов:

Чистый вольфрам (зеленый наконечник) AC
2% торированный вольфрам (красный наконечник) DC
1,5% лантановый вольфрам (золотой наконечник) AC и DC
2% лантанированный вольфрам (синий наконечник) AC и DC
2% церированный вольфрам (серый наконечник) AC и DC
0.8% циркониевого вольфрама (белый наконечник) AC
TRI-element AKA смесь редкоземельных элементов (фиолетовый наконечник) AC и DC

Поскольку для сварки низкоуглеродистой стали можно использовать практически любой тип вольфрама (кроме циркониевого вольфрама), вы найдете вы сами в ситуации, когда не можете решить, какой из них выбрать. И на это нет однозначного ответа.

Сварщики

спорят об этом уже много лет, и вы можете стать свидетелем этого практически в любом блоге или разделе комментариев, где возникает этот вопрос.По правде говоря, вы должны решить для себя, попробовав их.

Хотя большинство сварщиков «старой школы» используют красный вольфрам (2% торированный), последние несколько лет по этому поводу ведутся споры. Основная причина этого заключается в том, что торий немного радиоактивен (как и множество других материалов, которые мы используем ежедневно), но вы можете легко защитить себя подходящей маской, поэтому она по-прежнему остается наиболее часто используемой.

Второй по популярности вольфрамовый электрод – синий (2% лантана).Этот тип можно использовать практически для любого приложения. На YouTube есть много видео, демонстрирующих превосходство этого электрода над другими. Проведенные тесты показывают явные преимущества, когда речь идет о проводимости, токе и налипании.

Недостатком электрода из вольфрама с 2% -ным содержанием лантана является тот факт, что его сложнее сломать, чем другие. Вы не можете сделать это просто пальцами и плоскогубцами. Вам придется использовать мясорубку, чтобы разрезать ее, или, по крайней мере, сделать в ней надрез, а затем сломать.Но это не такая уж большая проблема, учитывая тот факт, что у каждого сварщика обычно есть болгарка в пределах досягаемости.

Теперь давайте рассмотрим одни из лучших вольфрамовых электродов с торированием и лантаном, которые вы можете найти на Amazon.

Электрод из 2% торированного вольфрама

2% -ный торированный электрод (красный цвет) – это универсальный вольфрамовый электрод, который рекомендуется для сварки низкоуглеродистой стали, поскольку он хорошо работает при более низких температурах, а это то, что вам нужно, если вы не хотите, чтобы сталь деформировалась.Итак, вот мои лучшие выборы! Все перечисленные ниже продукты имеют следующие сертификаты: Стандарт ANSI / AWS A5.12M / A5.12: 2009 ISO 6848: 2004 MOD.

Лучшее в целом: MTS TIG Сварочные вольфрамовые электроды с 2% торированием (3/32 дюйма)

Во-первых, вы бесплатно получаете паспорт безопасности материалов (MSDS) в упаковке, что очень полезно.

Эти электроды MTS действительно справляются со своей задачей! Стабильность дуги у этого электрода очень хорошая (при правильном заземлении), и после использования в течение нескольких минут абсолютно не возникает комков.

Производитель очень заботится об удовлетворенности клиентов, поэтому они могут связаться с вами после того, как вы закажете продукт, чтобы убедиться, что все работает правильно. У них также есть отличная техническая поддержка и обслуживание клиентов.

Некоторые пользователи жаловались на получение поврежденных электродов в упаковке или даже на отсутствие деталей, но в таких случаях продавец принимает возврат.

Midwest Tungsten Service – это бренд, который специализируется на вольфрамовых электродах и сохраняет низкие цены.Я очень рекомендую их.

Плюсы:

Паспорт безопасности бесплатного материала;
Доступный;
Отличное обслуживание клиентов.

Минусы:

Упаковка может быть повреждена по прибытии.

Второе место: YESWELDER Вольфрамовый электрод, 2% торированный, 3/32 ″ x 7 ″

Эти вольфрамовые электроды показали хорошее зажигание дуги и стабильность дуги. Наконечник не скручивается очень быстро, и это хорошо, если вы собираетесь сваривать низкоуглеродистую сталь.

Электроды поставляются в герметичных мешках для предотвращения окисления.

Однако некоторые сварщики жаловались, что они гнутся, когда вы пытаетесь их сломать.

Хотя YESWELDER – очень молодой бренд, их продукция доказала, что предлагает отличное качество. Цена немного ниже, чем у других ведущих брендов, но качество остается.

Плюсы:

Все необходимые сертификаты;
Бюджетный;
Вакуумная упаковка.

Минусы:

Может гнуться вместо разрыва.

Лучшее для начинающих: электрод WeldingCity 2,0% торированный 3/32 ″ x 7 ″

Торированные электроды

Welding City очень быстро зажигают и удерживают очень устойчивую дугу. Наконечник не скручивается быстро, поэтому нет необходимости постоянно затачивать. Но когда вам нужно заточить или , это легко сделать.

У производителя также очень хорошая техническая поддержка и обслуживание клиентов, поэтому, если что-то пойдет не так – они вас поддержат.

Хотя бренд заявляет, что он американский, электроды поставляются из Китая. Думаю, им проще купить электроды и просто поставить на них свою торговую марку, вместо того, чтобы производить их. По этой причине доставка может занять очень много времени. Но, несмотря на фальшивую рекламу, электроды работают нормально.

Плюсы:

Быстрое зажигание;
Стабильная дуга;
Отличное обслуживание клиентов.

Минусы:

Доставка может занять больше времени, чем обычно.

Лучшее для профессионалов: электрод CK 2% торированного вольфрама 3/32 ″ X 7 ″

Это продукт из вольфрама с самым высоким рейтингом на Amazon. CK Worldwide – серьезный бренд в сварочной отрасли, и этот продукт является свидетельством их надежности. Электрод очень быстро зажигает искру, держит чрезвычайно стабильную дугу, и требуется некоторое время, прежде чем он сформируется.

Однако это самый дорогой из всех рассмотренных мной продуктов. Впрочем, это не большая разница.Если вы впервые пытаетесь выполнить сварку TIG, возможно, вам стоит подумать о приобретении одного из других электродов из этого списка, потому что вы справитесь с ними довольно быстро. ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

Плюсы:

Быстрое зажигание дуги и стабильность;
Соответствует всем стандартам.

Минусы:

Электрод из вольфрама с 2% -ным содержанием лантана

Если вас беспокоит слабая радиоактивность тория, то это будет идеальная замена ему.Наряду с вольфрамом из смеси редкоземельных элементов, это самый универсальный электрод, который можно использовать практически для любого применения.

Общий лучший результат: YESWELDER Вольфрамовый электрод, 2% лантановый, 3/32 ″ x 7 ″

Как и торированные электроды, они поставляются в герметичных пакетах для предотвращения окисления. Эти электроды также имеют все необходимые сертификаты.

Электроды YESWELDER из лантана быстро искрятся, обладают стабильной дугой и сохраняют острый кончик в течение длительного времени.Они легко обламываются и перетираются. Это действительно все, что вам нужно от электрода.

Это электрод отличного качества по очень низкой цене. Единственная проблема с этим продуктом будет заключаться в том, что доставка займет немного больше времени, так как он был доставлен из Китая.

Плюсы:

Вакуумная упаковка;
Хорошее зажигание дуги и стабильность;
Легко отламывается.

Минусы:

Доставка может занять больше времени.

Второе место: MTS вольфрамовые электроды с 2% лантанированием (3/32 ″)

Как и в случае с торированным вольфрамом производства Midwest Tungsten, вы бесплатно получаете паспорт безопасности материалов (MSDS).

Этот электрод будет зажигать искры при каждой попытке, даже если у него скомканный кончик. Он отлично работает и с высокими усилителями, так что это действительно отличный универсальный электрод, который будет работать с любым источником питания.

Некоторые сварщики сообщают, что электроды раскалываются при их заточке, но это могла быть неисправная партия.Если это произойдет, у производителя отличное обслуживание клиентов и техническая поддержка, поэтому вы сможете решить эту проблему вместе с ними.

Плюсы:

Паспорт безопасности бесплатного материала.
Хорошее зажигание дуги;
Отличное обслуживание клиентов и техническая поддержка.

Минусы:

Может расколоться при заточке.

Лучшее для начинающих: PATRIOT TUNGSTEN 2% лантанат 3/32 дюйма x 7 дюймов

Электрод Patriot легко стачивается, что очень полезно, особенно для новичков, так как им необходимо затачивать его после каждой неудачной попытки.Он также быстро воспламеняется и долго держит устойчивую дугу.

Некоторые клиенты сообщают, что краска на кончике электрода слишком густая, чтобы легко скользить в пистолете, поэтому вам придется стачивать ее. К счастью, у продавца есть политика возврата, если вы не удовлетворены товаром.

Плюсы:

Быстрое зажигание дуги;
Легко затачивается;
Политика возврата.

Минусы:

Лучшее для профессионалов: электрод CK 2% вольфрама с лантаном 3/32 ″ X 7 ″

Электроды CK Worldwide работают как чудо.При правильном заземлении дуга будет стабильной в течение длительного времени, поэтому вы сможете дольше проводить сварку без остановки или переточки кончика электрода.

Однако этот продукт почти вдвое дороже других электродов, которые мы рассмотрели.

По правде говоря, для них нет плохих отзывов. Я думаю, что если у вас есть лишние деньги, вы должны попробовать их, но я бы не предлагал покупать их, если вы сейчас начинаете с TIG, потому что вы очень быстро сожжете свою партию.

Плюсы:

Хорошая стабильность дуги;
Легко точится.

Минусы:

Как правильно выбрать вольфрам для мягкой стали: руководство покупателя

очков опыта

Когда вы увеличите количество часов сварки TIG, вольфрама прослужат вам долгое время. Когда вы научитесь держать твердую руку, вы не будете часто окунуть электрод в лужу, поэтому вам не придется постоянно его затачивать.Это означает, что вы можете купить более дорогой набор для своего ящика для инструментов.

Разнообразие работы

Если вы планируете все время сваривать разные типы металла, вам следует выбрать вольфрам, который может это делать. Гораздо практичнее иметь в магазине один или два типа электродов, чтобы вы могли легко переключаться, когда вам нужно.

Вот почему электроды из лантанированного и торированного вольфрама являются наиболее часто используемыми электродами среди сварщиков. Оба они могут использоваться как для сварки постоянным, так и переменным током, поэтому вы можете использовать их для сварки алюминиевых сплавов, сплавов магния, медных сплавов, титановых сплавов, никелевых сплавов и всех типов сталей.

Лучший вольфрам для мягкой стали: заключение

Хотя все вольфрамовые электроды, перечисленные выше, будут хорошо работать, небольшие различия между ними привели к разным рейтингам.

Электроды Среднего Запада – мой выбор номер один для 2% -ного торированного вольфрама, потому что они поддерживают устойчивую дугу, а конец вольфрама не сгибается даже при высоких уровнях силы тока.

Для более опытных сварщиков я бы посоветовал торированные электроды СК, потому что они работают безупречно, но немного дороже.Новичок в сварке TIG будет иметь проблемы с удержанием конца вольфрама вне лужи, поэтому придется очень часто отламывать и повторно затачивать электрод.

Что касается электродов с 2% лантаном, я бы выбрал YESWELDER. Они отлично подходят как для сварки на переменном, так и на постоянном токе, имеют стабильную дугу и имеют очень разумную цену.

Если, однако, вы более опытный сварщик TIG и хотите потратить дополнительные деньги на комплект электродов, не сомневайтесь, получите 2% лантанирование CK Worldwide.Это идеальный вольфрамовый электрод для любого применения.

Лучший вольфрам для мягкой стали FAQ:

Для чего используется синий вольфрам?

Вольфрам с 2% -ным содержанием лантана (синий наконечник), как и смесь редкоземельных элементов (фиолетовый наконечник), подходит как для сварки на переменном, так и на постоянном токе. Это означает, что его можно использовать не только для титана, никеля, меди, мягкой и нержавеющей стали, но также для алюминия и магния, которые рекомендуются для сварки на переменном токе.

Как выбрать размер вольфрама?

В зависимости от типа основного материала и толщины сварного шва вы можете использовать разные уровни силы тока.Таким образом, чем выше сила тока, тем толще должен быть вольфрам.

Насколько опасен торированный вольфрам?

Торий – радиоактивный элемент! Этого нельзя отрицать. Однако, если вы не вдохнете пыль во время шлифовки или она не попадет вам в глаза, это, вероятно, не повлияет на ваше здоровье.

Подобные сообщения:

Вольфрамовые электроды | Arc-Zone

Вольфрамовые электроды премиум-класса для TIG и плазменно-дуговой сварки

Основываясь на нашем многолетнем опыте работы в сварочной отрасли, компания Arc-Zone собрала лучшие вольфрамовые электроды от ведущих мировых брендов: ArcTime ™, Amplify ™, CK Worldwide®, Diamond Ground Products®, Huntingdon Fusion, Weldcraft® и Wolfram®. .Сверхвысококачественные вольфрамовые сварочные электроды, которые обеспечивают четкую, быструю дугу, начинающуюся с высокой плотности тока, для увеличения срока службы наконечника и контроля сварочной ванны.

Качественные материалы, изготовленные в соответствии со стандартами ANSI / AWS A5.12, DIN EN 26848 и ISO 6848
Разделение – Свободная / Отожженная / Прецизионная шлифовка
Визуальные и вихретоковые испытания

Традиционные смеси:

2% торированный (Red Tip ™)
1.5% лантанат (Gold Tip ™)
2% лантанат (Dark Blue Tip ™)
2% Ceriated (Grey Tip ™ (ранее оранжевый)
Цирконий (Brown Tip ™)
Чистый вольфрам (Green Tip ™)

Гибридные смеси:

ArcTime ™ (Sky Blue Tip ™)
Tri-Mix ™ WS2 (Cream Tip ™)
Tri-Mix ™ (бирюза)
Вольфрам Алустар

Криообработанный материал:

Iced-T, 2% торированный (Pink Tip ™)
Cryo-T, 2% торированный (Pink Tip ™)

Организуйте и защитите вольфрамовые электроды: Раствор для хранения вольфрама

Услуги по предварительному и повторному заземлению вольфрамовых электродов

Используйте кнопку запроса предложения ниже, чтобы отправить свои предварительные требования к вольфраму, и мы незамедлительно предоставим предложение.Arc-Zone производит и поставляет высококачественные прецизионные алмазные заземляющие электроды с ЧПУ для критически важных производственных приложений.

Стоимость электродов предварительного заземления

Узнайте больше о вольфраме здесь:

Выбор вольфрамовых электродов (pdf)

Шлифовальные вольфрамовые электроды (pdf)

Паспорт безопасности (pdf)

Что делает вольфрамовый электрод высокого качества?

Практические советы по сварке: вольфрамовые электроды

Все о принадлежностях для сварки Электроды для сварки TIG

Точно выполненные сварные швы, чистые сварные швы, высококачественные материалы – добро пожаловать в мир сварки TIG и вольфрамовых электродов.Выбор правильного вольфрамового электрода так же важен для сварки TIG, как и контактный наконечник для сварки MAG. Ассортимент предлагаемых на рынке сварочных электродов TIG столь же красочен, как и цветовая кодировка, которая характеризует каждый отдельный тип вольфрамового электрода. В этом сообщении в блоге мы хотели бы дать вам хороший обзор основных вольфрамовых электродов, чтобы вам было проще выбрать, хотите ли вы их покупать.

Электроды вольфрамовые и их легирование

Вольфрам является основным компонентом сварочных электродов TIG, но, кроме чистого вольфрамового электрода (зеленый WP), все остальные обогащены другими элементами, что известно как легирование.Это также называется легированием вольфрама.

Но какой вольфрамовый электрод лучше всего подходит для моего процесса сварки?

Выбор правильного вольфрамового электрода или его легирования во многом зависит от сварочной задачи: хотите ли вы сваривать постоянным или переменным током, выбор электродов ограничен, потому что не каждый тип также подходит для переменного тока, который, например, используется для сварки алюминия. В зависимости от типа тока, задачи сварки и свариваемого материала используются электроды из чистого вольфрама или электроды с оксидными добавками, обычно состоящие из редкоземельных элементов.Эти добавки представляют собой оксид циркония (ZrO ₂), оксид лантана (La ₂ O ₃), оксид церия (CeO ₂) или оксид тория (ThO ₂) – и все они имеют разные свойства.

Легирующие элементы и их действие:

По сравнению с электродами из чистого вольфрама оксид циркония снижает испарение и обеспечивает более стабильную дугу.
Оксид лантана обладает особенно хорошими воспламеняющими свойствами и продлевает срок службы электродов.
Оксид церия придает вольфрамовому электроду очень хорошие свойства зажигания и повторного зажигания.
Оксид тория создает очень стабильную дугу, но из-за своей радиоактивности он очень вреден для здоровья и в качестве добавки к вольфрамовым электродам сейчас запрещен во многих странах. При вдыхании ториевого дыма или пыли они могут оседать в легких и вызывать внутреннее облучение.

Электрод из чистого вольфрама (зеленый WP) обеспечивает очень устойчивую дугу.С другой стороны, оксидсодержащие электроды легче воспламеняются, обладают высокой допустимой нагрузкой по току и более длительным сроком службы.

Таким образом, очевидно, что выбор правильного сварочного электрода TIG для сварочной задачи во многом зависит от того, на чем вы ориентируетесь при сварке TIG.

Приведенная ниже таблица вольфрамовых электродов дает обзор наиболее распространенных типов, их пригодности и свойств. Вы в основном свариваете высоколегированные стали или алюминий? Для вас важнее срок службы электрода или его воспламеняемость? С помощью этой таблицы вы можете значительно упростить предварительный выбор.

Выбор вольфрамового электрода стола

	E3® фиолетовый	WLa 15 золота	WLa 20 синий	WCe 20 серый	WP зеленый	WZr 08 белый
DC отрицательный	+++	++	+++	+	–	–
Переменный ток	+++	+	+	+	+	++
Стабильность дуги	++	+	++	+	–	++
Воспламеняемость	++++	++	+++	+	–	+
Срок службы	++++	++	+++	+	+	++
Пригодность высоколегированных сталей	++++	+++	+++	+++	–	–
Подходит для алюминия	++++	+	+	+	++	++

Цвета вольфрамовых электродов и их применение

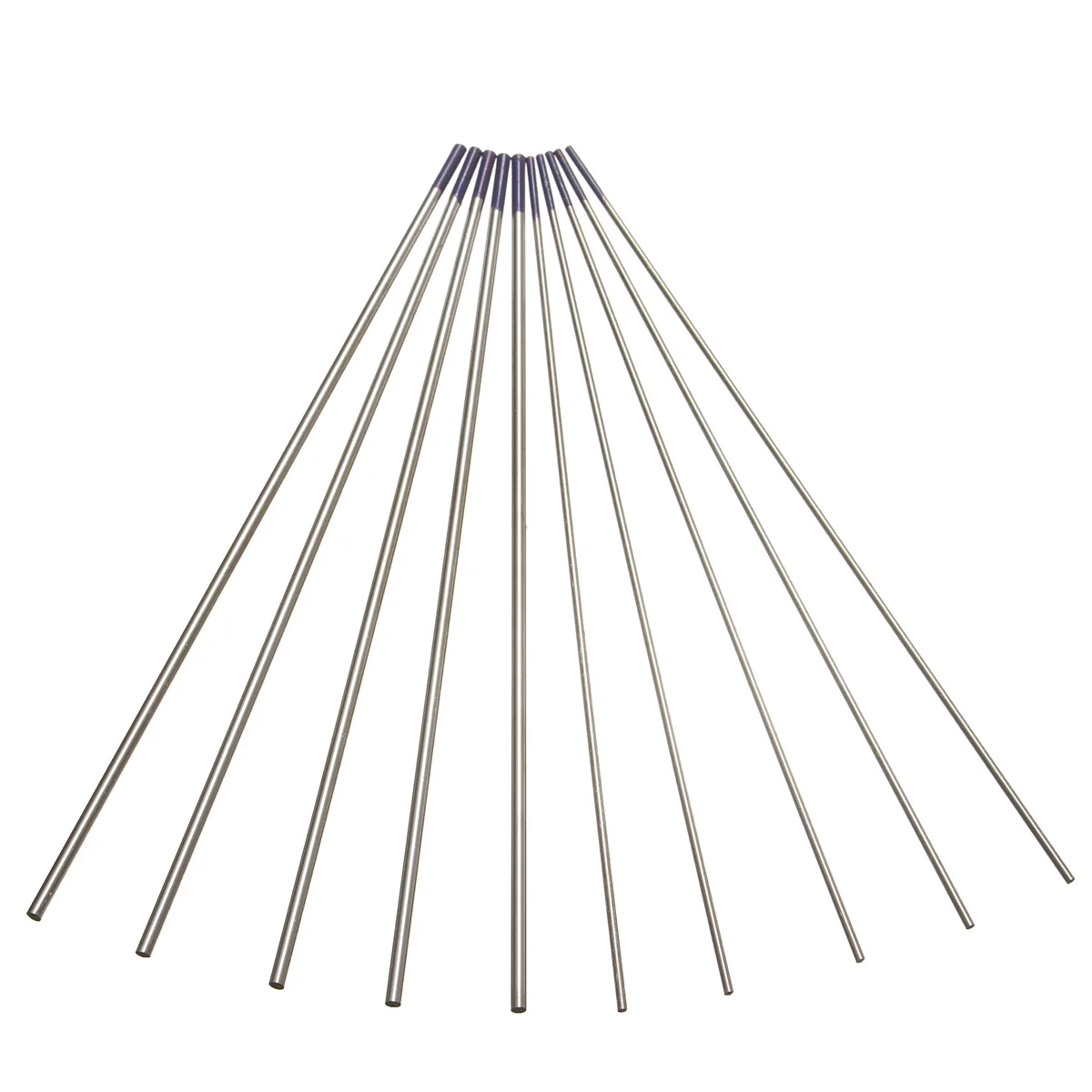

E3®

Начнем с лучшего: E3® – это вольфрамовый электрод, разработанный ABICOR BINZEL со смесью оксидов редкоземельных элементов, в качестве легирующих элементов, который подходит для сварки как постоянным, так и переменным током и практически любого металла.Он обладает отличными воспламеняющими свойствами и поэтому часто используется в автоматизированных процессах. Температура электрода остается постоянно низкой, что, в свою очередь, увеличивает токонесущую способность и срок службы по сравнению с торированными электродами, которые разрешено использовать только в исключительных случаях из-за их чрезвычайно вредного воздействия.

Цветовое кодирование смеси оксидов редкоземельных элементов:

Пурпурный = E3®

WLa

Как и E3®, этот вольфрамовый электрод с легирующим элементом оксид лантана, может использоваться для сварки на постоянном и переменном токе.В основном он используется для сварки нелегированных и высоколегированных сталей, алюминия, титана, меди и магниевых сплавов. Золотой вольфрамовый электрод также используется при микроплазменной сварке.

Цветовая маркировка с оксидом лантана:

Золото = WLa 15 – с 1,30 до 1,70% оксида лантана

Черный = WLa 10 – с содержанием оксида лантана от 0,80 до 1,20%

Синий = WLa 20 – с 1,70 до 2,20% оксида лантана

WCe

Благодаря компоненту оксида церия этот сварочный электрод TIG более эластичен, чем электрод с чистым вольфрамом, но меньше, чем электроды E3® и лантановые электроды.Этот тип вольфрамовых электродов в основном используется в диапазоне средних и низких токов для сварки нелегированных и высоколегированных сталей, а также сплавов алюминия, меди, никеля, титана и магния. Они также подходят для сварки на переменном или постоянном токе, но не так хорошо, как электроды E3® от ABICOR BINZEL.

Цветовая маркировка с оксидом церия:

Серый = WCe 20 – с содержанием оксида церия от 1,80 до 2,20%

WP

Этот сварочный электрод TIG изготовлен из чистого вольфрама и используется исключительно для сварки на переменном токе.В этом случае это идеальный электрод для сварки алюминиевых сплавов, так как его температура плавления 3422 ° C идеально подходит для сварки на переменном токе. Вольфрам также имеет высокую стойкость и очень высокую коррозионную стойкость.

Цветовая маркировка чистого вольфрама:

Зеленый = W – изготовлен из чистого вольфрама без каких-либо оксидных компонентов

WZr

Добавление оксида циркония означает, что риск загрязнения расплава очень низок.Этот вольфрамовый электрод был специально разработан для сварки переменным током в ядерных системах. Оксид циркония обеспечивает очень стабильную сферическую головку при сварке на переменном токе, но при сварке постоянным током воспламеняется очень скромно.

Цветовая маркировка с оксидом циркония:

Коричневый = WZr 03 – с содержанием оксида циркония от 0,15 до 0,50%

Белый = WZr 08 – с содержанием оксида циркония от 0,70 до 0,90%

Наконечник:

WZr и электрод из чистого вольфрама следует использовать только со старыми однофазными источниками питания TIG.

Руки прочь от вольфрамовых электродов с торием!

Сварочные электроды TIG с оксидом тория в качестве легирующего элемента чрезвычайно вредны для здоровья из-за своих радиоактивных свойств и в настоящее время запрещены в нескольких странах. Информация 208-049 немецкого государственного страхования от несчастных случаев »DGUV« касается того факта, что вольфрамовые электроды, содержащие оксид тория, в соответствии с разделом 4.2 (1) TRGS 528 «могут использоваться только в соответствии с требованиями конкретного продукта (по веским техническим причинам)» и что необходимо соблюдать положения Постановления о радиационной защите.Так что избавьтесь от вольфрамовых электродов с торием!

Существует ли тип сварочного электрода TIG, который можно использовать для любых сварочных задач?

Да, есть: E3® (фиолетовый). Этот вольфрамовый электрод является долговечным сварочным электродом TIG, который гарантирует наилучшие результаты. Это не только лучшая альтернатива другим электродам для сварщика и его здоровья, но и для окружающей среды. Шлифовальная пыль, пыль от фильтров и остатки не являются опасными отходами, а транспортировка и хранение не требуют каких-либо специальных защитных мер, поскольку сварочные электроды E3® абсолютно не содержат радиоактивных компонентов.

Вольфрамовые электроды E3® соответствуют стандарту EN ISO 6848 и, как и все сварочные электроды TIG из ассортимента продукции ABICOR BINZEL, производятся на нашей собственной производственной сети и характеризуются высочайшим качеством продукции. Каждая упаковка наших вольфрамовых электродов E3® имеет номер партии, что гарантирует отслеживаемость в случае необходимости. По запросу вы также можете получить сертификат производства и паспорт безопасности. Пожалуйста, не стесняйтесь обращаться к нам.

Краткий обзор преимуществ сварочных электродов E3®:

Наконечник электрода «Cool»
Отличные свойства воспламенения и повторного воспламенения
Высокая стабильность дуги
Низкое выгорание
Максимальная допустимая нагрузка по току
Небольшая деформация кончика электрода
Подходит практически для всех сварочных работ

Если вы хотите быть в безопасности при выборе сварочного электрода для сварки TIG и для вас важно качество сварного шва, вам обязательно следует протестировать вольфрамовый электрод E3® от ABICOR BINZEL.Вы уже сваривали на E3®? Тогда вы можете поделиться с нами своим опытом.

Удачной сварки!

ЭЛЕКТРОДЫ Вольфрама от Группы ГЦЭ, ведущего производителя оборудования для регулирования расхода газа

ЧИСТЫЙ Вольфрам – ЗЕЛЕНЫЙ (WP)

Используется в основном для сварки алюминия и магния на переменном токе, а также для других менее ответственных слаботочных устройств. Он образует и сохраняет чистый, скругленный наконечник при нагревании и обеспечивает хорошую стабильность дуги с достаточно хорошей устойчивостью к загрязнениям.Обычно не используется для сварки постоянным током.

СТАНДАРТНЫЙ символ ISO 6848: WP (W20)
Добавление оксида: –

Арт. №	Размер	Qt.
400P010175	1,0 × 175 мм	10
400P016175	1,6 × 175 мм	10
400P020175	2,0 × 175 мм	10
400P024175	2,4 × 175 мм	10
400P032175	3,2 × 175 мм	10
400P040175	4,0 × 175 мм	10
400P048175	4,8 × 175 мм	5

ВОЛЬФРАМ + ТОРИЙ 2% – КРАСНЫЙ (WTh30)

Отлично подходит для сварки постоянным током (как отрицательной, так и положительной полярности) углеродистой стали, нержавеющей стали, никеля и титана.На сегодняшний день это наиболее предпочтительный электрод из-за его длительного срока службы и простоты использования. Торий улучшает зажигание дуги и обеспечивает более высокую пропускную способность по току. Этот электрод работает намного ниже своей температуры плавления, что приводит к значительно меньшему потреблению и большей стабильности дуги. Во время сварки торий равномерно распределяется по электроду, что помогает вольфраму сохранять заостренную кромку. Торированные электроды осаждают меньше вольфрама в сварочной ванне, чем электроды других типов, что снижает загрязнение сварного шва.Редко используется для специальной сварки переменным током (очень тонкий алюминий или материалы толщиной менее 1,5 мм).

СТАНДАРТ ISO 6848 символ: WTh30 (WT20)
Добавление оксида: ThO2 – 2%

Арт. №	Размер	Qt.
400P210150	1,0 × 150 мм	10
400P216150	1,6 × 150 мм	10
400P220150	2,0 × 150 мм	10
400P224150	2,4 × 150 мм	10
400P232150	3,2 × 150 мм	10
400P210175	1,0 × 175 мм	10
400P216175	1,6 × 175 мм	10
400P220175	2,0 × 175 мм	10
400P224175	2,4 × 175 мм	10
400P232175	3,2 × 175 мм	10
400P240175	4,0 × 175 мм	10
400P248175	4,8 × 175 мм	5

ВОЛЬФРАМ + ЦЕРИЙ 2% – СЕРЫЙ (WCe20)

Этот электрод лучше всего подходит для сварки постоянным током при малых токах, а также хорошо работает при сварке переменным током.Он имеет хорошее зажигание и очень хорошее повторное зажигание при низких значениях тока, хорошую стабильность дуги и длительный срок службы. Очень популярны в таких приложениях, как изготовление орбитальных труб и труб, обработка тонкого листового металла, а также работы с мелкими и хрупкими деталями. Лучше всего использовать для сварки углеродистой стали, нержавеющей стали, никелевых сплавов и титана, это отличная альтернатива торированному электроду. Использование более высоких сил тока не рекомендуется, потому что оксиды церия мигрируют, тем самым сводя на нет их преимущества.

СТАНДАРТ ISO 6848 символ: WCe20 (WC20)
Добавка оксида: CeO2 – 2%

Арт.№	Размер	Qt.
400P510175	1,0 × 175 мм	10
400P516175	1,6 × 175 мм	10
400P520175	2,0 × 175 мм	10
400P524175	2,4 × 175 мм	10
400P532175	3,2 × 175 мм	10
400P540175	4,0 × 175 мм	10
400P548175	4,8 × 175 мм	5

Вольфрам + лантан 1,5% – ЗОЛОТО (WLa15)

Этот электрод сочетает в себе характеристики церированного электрода и торированного электрода.Как и церированный электрод, он имеет отличное зажигание дуги и отличное повторное зажигание, а также позволяет легко поддерживать дугу при более низких напряжениях с хорошей стабильностью. Он имеет отличную проводимость по току, очень похож на торированный электрод, и может заменить его, ничего не меняя настройки сварки. Он хорошо работает с отрицательным электродом переменного или постоянного тока с заостренным концом или с источниками питания синусоидальной волны переменного тока со скругленным концом. Он легко поддерживает заостренный заостренный конец, что дает преимущество при сварке стали и нержавеющей стали на постоянном или переменном токе от источников прямоугольной формы.

СТАНДАРТ ISO 6848 символ: WLa15 (WL15)
Добавка оксида: La2O3 – 1,5%

Арт. №	Размер	Qt.
400P 5	1,0 × 175 мм	10
400P	1,6 × 175 мм	10
400P920175	2,0 × 175 мм	10
400P924175	2,4 × 175 мм	10
400P932175	3,2 × 175 мм	10
400P940175	4,0 × 175 мм	10
400P948175	4,8 × 175 мм	5

Вольфрам + лантан 2% – СИНИЙ (WLa20)

Это универсальный вольфрамовый электрод, сочетающий в себе лучшие характеристики всех других электродов.Превосходное зажигание и повторное зажигание дуги, очень хорошая стабильность дуги, отличная проводимость по току, лучший уход за заостренным концом, самый долгий срок службы. Подходит для работы как с переменным, так и с постоянным током. Отличные характеристики как при низком, так и при высоком токе. Он отлично подходит для сварки углеродистой стали, нержавеющей стали, никелевых сплавов, алюминия, магния, титана, кобальта, медных сплавов и всех других металлов. Идеально подходит для замены торированных электродов с более длительным сроком службы в автоматизированных системах сварки нержавеющей стали на постоянном токе.Даже во время такого интенсивного использования он лучше сохраняет геометрию наконечника.

СТАНДАРТ ISO 6848 символ: WLa20 (WL20)
Добавка оксида: La2O3 – 2%

Арт. №	Размер	Qt.
400P310175	1,0 × 175 мм	10
400P316175	1,6 × 175 мм	10
400P320175	2,0 × 175 мм	10
400P324175	2,4 × 175 мм	10
400P332175	3,2 × 175 мм	10
400P340175	4,0 × 175 мм	10
400P 348175	4,8 × 175 мм	5

Руководство по выбору и подготовке вольфрамовых электродов

Вольфрам – это основной металл, используемый при газовой дуговой сварке (GTAW) или TIG-электродах.Это нужно выбирать с осторожностью. Вольфрам твердый, обладает высокой термостойкостью и имеет самую высокую температуру плавления 3410 ° C.Вольфрамовые электроды доступны в различных размерах и длинах. Они могут состоять из чистого вольфрама или комбинации вольфрама с другими редкоземельными элементами и оксидами. При выборе правильного вольфрамового электрода необходимо учитывать ряд факторов. Они зависят от типа и толщины используемого основного материала, а также от того, используется ли переменный или постоянный ток.

Некоторые из разновидностей вольфрама и его комбинаций, которые можно использовать:

Чистый вольфрам (цветовой код – зеленый) – Он дешевле, чем легированные разновидности, содержит 99,50% вольфрама и широко используется. Когда он нагревается, образуется чистый комковатый наконечник. Это обеспечивает хорошую стабильность дуги для алюминия и магния с переменным током. Его нельзя использовать для сварки постоянным током.

2% торированный (цветовой код – красный) – Прост в использовании и долговечен.Это обычно используется. Использование тория увеличивает качество электронной эмиссии. Используется для сварки на переменном токе. Он отлично подходит для отрицательных электродов постоянного тока (прямая полярность) на углеродистой и нержавеющей стали, никеле и титане. Он имеет меньшее загрязнение сварных швов. Его заостренная кромка хороша для обработки тонкой стали. Поскольку он имеет низкий уровень радиоактивности, необходимо правильно соблюдать предупреждения и инструкции производителя, а также паспорт безопасности материала (MSDS).

2% Сертифицировано (цветовой код – оранжевый) – Лучше всего подходит для сварки постоянным током.Его можно использовать в процессах переменного или постоянного тока. Он используется в орбитальных мелодиях, производстве труб, обработке тонкого листового металла, а также небольших и деликатных работах. Его можно использовать для сварки углеродистой, нержавеющей стали, никелевых сплавов и титана. Остроконечный церированный вольфрам очень хорошо запускается и имеет большую пропускную способность по току, чем чистый вольфрам того же диаметра. Не содержит радиоактивных материалов.

1,5% лантанат – (цветовой код – золото) – Лучше всего подходит для отрицательного электрода переменного и постоянного тока с заостренным концом или может быть скомпонован для использования с источником питания синусоидальной волны переменного тока.Заостренный наконечник подходит для сварки стали и нержавеющей стали.

Цирконий (цветовой код – коричневый) – Подходит для сварки на переменном токе, так как обладает высокой устойчивостью к загрязнениям и может удерживать скрученный наконечник. Его пропускная способность по току равна или больше, чем у торированного вольфрама. При любых обстоятельствах рекомендуется для сварки постоянным током.

Rare Earth (цветовой код – серый) – Используются неуказанные добавки оксидов или гибридов редкоземельных элементов, и производители должны указывать каждую добавку и ее процентное содержание на упаковке.

Для приготовления вольфрама необходимо подготовить наконечник. Наконечник может быть скругленным, заостренным или усеченным.

Если вы подаете переменный ток, рекомендованный для данного диаметра электрода, на кончике электрода образуется шарик. Это используется в процессах переменного тока в аппаратах для сварки синусоидальной и традиционной прямоугольной волной TIG. Для заостренного или усеченного наконечника следует использовать специально разработанный шлифовальный круг из боразона или алмаза. Следует соблюдать предупреждения производителя. Чтобы следы шлифования проходили по всей длине электрода, шлифовку следует производить прямо, а не под углом 90 градусов.Он используется в чистых вольфрамовых, церированных, лантанатных и торированных наконечниках. Его следует использовать для инверторных сварочных процессов на переменном и постоянном токе. При использовании на более тонких материалах конус следует отшлифовать о вольфрам на расстоянии, не превышающем 2,5 диаметра электрода. Это помогает в формировании сфокусированной дуги и предотвращает деформацию алюминия. Когда необходимо использовать более высокий ток, нужен усеченный наконечник. Это может быть сделано сначала шлифованием до тонкого конуса, а затем шлифованием плоской площадки 0,10–0,30 дюйма на конце вольфрама.Это предотвратит образование шариков.

Главное, что следует учитывать при выборе и изготовлении вольфрамовых электродов, – это знать, используется ли постоянный или переменный ток, тип свариваемого материала и подходящий для него тип вольфрама.

Вольфрамовые электроды

Номера деталей : Вольфрамовые электроды
Вольфрамовый электрод Gold Plus (WL15), 1,0 мм (латанированный) Pk 10 Gold	0151574050
Вольфрамовый электрод Gold Plus (WL15), 1.6 мм (Lathanated) уп. 10 Золото	0151574051
Вольфрамовый электрод Gold Plus (WL15), 2,4 мм (Lathanated) Pk 10 Gold	0151574052
Вольфрамовый электрод Gold Plus (WL15), 3,2 мм (LAthanated) Pk 10 Gold	0151574053
Вольфрамовый электрод Gold Plus (WL15), 4,0 мм (Lathanated) Pk 10 Gold	0151574054
Вольфрамовый электрод Gold Plus (WL15), 4.8 мм (с латанатом) Pk 10 Gold	0151574055
Вольфрамовый электрод W Pure, 1,0 мм Pk 10 Green	0151574008
Вольфрамовый электрод W Pure, 1,6 мм Pk 10 Green	0151574009
Вольфрамовый электрод W Pure, 2,4 мм Pk 10 Green	0151574010
Вольфрамовый электрод W Pure, 3,2 мм Pk 10 Green	0151574011
Вольфрамовый электрод W Pure, 4.0 мм Pk 10 зеленый	0151574012
Вольфрамовый электрод WC20, 1,0 мм (Ceriated) Pk 10 Серый	0151574036
Вольфрамовый электрод WC20, 1,6 мм (Ceriated) Pk 10 Серый	0151574037
Вольфрамовый электрод WC20, 2,4 мм (Ceriated) Pk 10 Серый	0151574038
Вольфрамовый электрод WC20, 3,2 мм (Ceriated) Pk 10 Серый	0151574039
Вольфрамовый электрод WC20, 4.0 мм (Ceriated) Pk 10 Серый	0151574040
Электрод вольфрамовый WT20, 1,0 мм (торированный) Pk 10 Красный	0151574001
Электрод вольфрамовый WT20, 1,6 мм (торированный) Pk 10 Красный	0151574002
Электрод вольфрамовый WT20, 2,4 мм (торированный) PK 10 Красный	0151574003
Электрод вольфрамовый WT20, 3,2 мм (торированный) Pk 10 Красный	0151574004
Вольфрамовый электрод WT20, 4.0 мм (торированный) Pk 10 красный	0151574005
W Pure 1.0×150 мм Pk 10 Зеленый	0151574208
W Pure 1.6×150 мм Pk 10 Зеленый	0151574209
W Pure 2.0×150 мм Pk 10 Зеленый	0151574245
W Pure 2,4×150 мм Pk 10 Зеленый	0151574210
W Pure 3,2×150 мм Pk 10 Зеленый	0151574211
W Чистый 4.0x150mm Pk 10 Зеленый	0151574212
WC20 1.0×150 мм (Ceriated) Pk 10 Серый	0151574236
WC20 1,6×150 мм (Ceriated) Pk 10 Серый	0151574237
WC20 2,0×150 мм (Ceriated) Pk 10 Серый	0151574242
WC20 2,4×150 мм (Ceriated) Pk 10 Серый	0151574238
WC20 3,2×150 мм (Ceriated) Pk 10 Серый	0151574239
WC20 4.0×150 мм (Ceriated) Pk 10 Серый	0151574240
WT20 1,6×150 мм (торированный) Pk 10 Красный	0151574202
WT20 2,0×150 мм (торированный) Pk 10 Красный	0151574244
WT20 2,4×150 мм (торированный) Pk 10 Красный	0151574203
WT20 3,2×150 мм (торированный) Pk 10 Красный	0151574204
WT20 4,0×150 мм (торированный) Pk 10 Красный	0151574205
WT2o 1.0x150mm (Thoriated) Pk 10 Красный	0151574201

Вольфрамовые электроды: Maine Welding Company

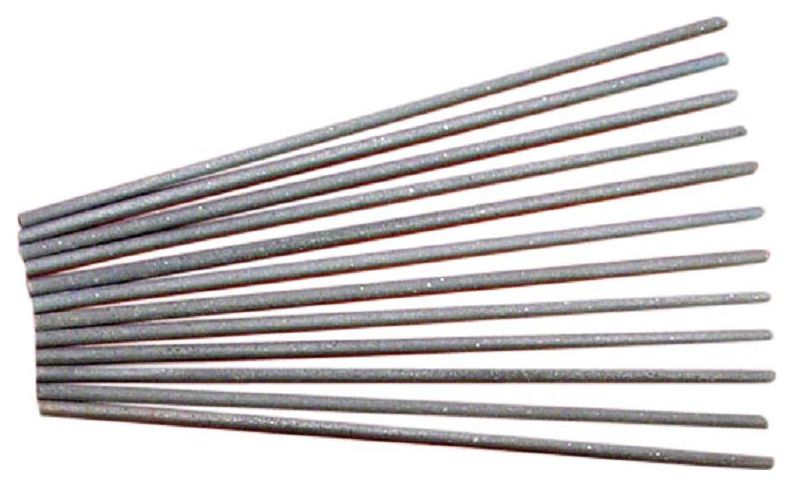

Вольфрамовые электроды

Неплавящиеся вольфрамовые электроды для GTAW (газовая вольфрамовая дуговая сварка) или TIG (вольфрамовая сварка в инертном газе), как правило, бывают нескольких типов.

Типы вольфрамовых электродов и их типичное применение можно определить по маркированным цветным меткам на концах, как показано ниже.

Чистый вольфрам: зеленый
2% Certified: серый
2% торированный: красный
2% циркония: коричневый
1.5% лантанирование: золото
2% лантанат: синий

Электроды из чистого вольфрама обычно используются для менее ответственных сварочных операций, чем вольфрамовые электроды, которые легированы. Этот тип электрода используется для сварки на переменном токе, имеет относительно низкую допустимую нагрузку по току и низкую стойкость к загрязнениям.

Торированные вольфрамовые электроды (1 или 2% тория) превосходят электроды из чистого вольфрама из-за их более высокого выхода электронов, лучшего зажигания дуги и стабильности дуги, высокой допустимой нагрузки по току, более длительного срока службы и большей устойчивости к загрязнениям.Электроды из 2% торированного вольфрама могут использоваться для сварки на переменном токе, но они лучше всего подходят для сварки GTAW с отрицательной полярностью (прямая полярность) на углеродистой и нержавеющей стали, никеле и титане. Операторы сварки должны учитывать, что электроды из 2% торированного вольфрама содержат низкий уровень радиоактивности. Поэтому они всегда должны следовать предупреждениям, инструкциям и паспорту безопасности материала (MSDS) производителя при их использовании.

Электроды из лантанового вольфрама содержат минимум 97.80% вольфрама и от 1,30% до 1,70% лантана, или лантана, как 1,5-, так и 2% -ные лантановые вольфрамовые электроды обеспечивают отличное зажигание дуги при низкой силе тока, обеспечивают длительный срок службы и стабильность электрода, а также низкую скорость выгорания. Они также противостоят износу наконечников. Считается, что электроды из вольфрама с 2% -ным содержанием лантана обладают превосходными характеристиками. Электроды из вольфрама с 2% -ным содержанием лантана часто используются в критических областях применения, например, в авиационной промышленности, и могут использоваться для замены электродов из 2% -ного торированного вольфрама.Оба электрода хорошо подходят для сварки углеродистой стали, нержавеющей стали, никелевых сплавов, титана и алюминия. Они хорошо работают с отрицательными электродами переменного или постоянного тока с заостренным концом, или их можно скомпоновать для использования с источниками переменного тока синусоидальной волны. В отличие от торированного вольфрама, лантановые электроды подходят для сварки на переменном токе и, как и церированные электроды, позволяют зажигать и поддерживать дугу при более низких напряжениях. По сравнению с чистым вольфрамом добавление 1,5% лантаны увеличивает максимальную токонесущую способность примерно на 50% для данного размера электрода.

Церированные вольфрамовые электроды содержат минимум 97,3% вольфрама и 1,8–2,2% церия, используются для настройки малых токов и имеют дугу с низким уровнем ампер. Эти электроды лучше всего подходят для сварки постоянным током при малых токах, но могут эффективно использоваться в процессах переменного тока.

Циркониево-вольфрамовые электроды содержат 0,7–0,9% циркония и известны своей способностью легко свариваться при работе с переменным током. Циркониевые электроды обычно находятся между электродами из чистого вольфрама и электродами из торированного вольфрама с точки зрения производительности.Тем не менее, есть некоторые признаки улучшения характеристик некоторых типов сварки с использованием переменного тока.

Более точное управление дугой можно получить, если электрод из легированного вольфрамом заземлить до определенной точки (рис. 5-33). Когда электроды не заземлены, они должны работать при максимальной плотности тока, чтобы получить приемлемую стабильность дуги. Острия вольфрамовых электродов трудно обслуживать, если в качестве источника питания используется стандартное оборудование постоянного тока, а зажигание дуги касанием является стандартной практикой.Поддержание формы электрода и уменьшение включений вольфрама в сварном шве лучше всего достигается путем наложения высокочастотного тока на обычный сварочный ток. Вольфрамовые электроды, легированные торием и цирконием, дольше сохраняют форму при пуске от касания.

Угол конуса вольфрамового электрода напрямую влияет на стабильность дуги и профиль валика.

Для правильной шлифовки вольфрамовых электродов используйте шлифовальный круг, специально предназначенный для шлифования вольфрамовых электродов (во избежание загрязнения).Примечание: если вы измельчаете торированный вольфрам, убедитесь, что вы контролируете и собираете пыль, имеете соответствующую систему вентиляции на станции измельчения и соблюдаете предупреждения производителя, инструкции и паспорта безопасности материала.

Шлифуйте вольфрамовый электрод прямо на шлифовальном круге, а не под углом 90 градусов, чтобы следы шлифования проходили по всей длине электрода. Это уменьшает наличие выступов на вольфраме, которые могут вызвать блуждание дуги или плавление в сварочной ванне, вызывая загрязнение.

Как правило, вам нужно отшлифовать конус вольфрама на расстояние не более чем в 2,5 раза больше диаметра электрода (например, с помощью электрода 1/8 дюйма вы должны отшлифовать поверхность от 1/4 до 5/16 -в. долго). Шлифовка вольфрама до конуса облегчает переход дуги зажигания и создает более сфокусированную дугу для улучшения сварочных характеристик.

Вылет вольфрамового электрода за пределы газового стакана определяется типом свариваемого соединения, а также степенью покрытия защитным газом.Например, удлинение за пределы газового баллона на 3,2 мм (1/8 дюйма) может использоваться для стыковых соединений из легкого материала, в то время как удлинение составляет приблизительно от 1/4 до 1/2 дюйма (от 6,4 до 12,7 мм).
