Электроды ториевые: Вольфрамовые электроды с оксидом тория

alexxlab | 12.04.1998 | 0 | Разное

Содержание

Различные типы электродов, используемые в орбитальной TIG-сварке

Вольфрамовые электроды классифицируются на основе химического состава. Более подробную информацию см. в стандарте ISO 6848 (ANSI/AWS A5.12-92).
Электрод состоит либо из чистого вольфрама, либо из вольфрама с добавлением сплавов или оксидов.

Сводная таблица всех типов вольфрамовых электродов, используемых в орбитальной tig-сварке:

Электрод из чистого вольфрама (зеленого цвета)

Используется при ограниченной плотности тока, главным образом с переменным током для сварки алюминиевых сплавов, на краю образуется аккуратный шарик, обеспечивая стабильность дуги.

Чистый вольфрам не рекомендуется для сварки постоянным током из-за среднего качества зажигания и стабильности дуги. Также этот тип электрода может привести к попаданию вольфрама в сварочную ванну.


Преимущества

Основное преимущество – низкая стоимость




Вольфрамовый электрод с цирконием (белого цвета 0,7-0,9% и коричневый от 0,15-0,50%)

Речь идет о стандартном электроде для сварки алюминия с использованием переменного тока.


Преимущества

Качество зажигания и стабильность дуги, допустима высокая плотность тока, снижение риска попадания вольфрама в сварку.



Вольфрамовый электрод с торием (желтого цвета 1%, красного цвета 2% и фиолетового цвета 3%)

Самый известный и распространенный электрод в мире ручной TIG-сварки.

Допускается работа с очень высокой плотностью тока, лучший уровень испускания электронов, умеренная температура электрода, минимизация рисков засорения сварки включениями вольфрама (неиспускаемый элемент).

Вольфрам с торием используется главным образом с постоянным током. Переменный ток используется редко, поскольку в этом случае сложно поддерживать правильность формы шарика на конце электрода.

Недостатки

Торий имеет очень низкий уровень радиоактивных оксидов, поэтому его используют все реже и реже (из соображений гигиены и безопасности). Необходимость защиты при заточке электрода.

Вольфрамовый электрод с церием (серого цвета 1,8-2,2%)

Этот тип электрода появился в США в начале 80-х годов и обогнал модель с торием благодаря нерадиоактивным оксидам.

Он выдерживает такую же плотность тока, как и вольфрамовый, имеет продолжительный срок службы и, самое главное, обеспечивает отличное зажигание и превосходную стабильность.

Преимущества

Универсальный: работает и с постоянным, и с переменным током, активно используется для всех вариантов автоматизированной TIG-сварки.

Вольфрамовый электрод с лантаном (черного цвета 0,8-1,2%, золотистого цвета 1,3-1,7%, синего цвета 1,8-2,2%)

Этот тип электрода очень похож на ториевый.

Преимущества

Универсальный: работает и с постоянным, и с переменным током, активно используется для всех вариантов автоматизированной TIG-сварки. Не имеет рисков радиоактивности

Недостатки

Его характеристики менее совершенны, чем у тория.



Вольфрамовый электрод с церием и лантаном (розового цвета)

Сегодня широко используются вольфрамовые электроды с церием или лантаном, или же с ними обоими без риска радиоактивного воздействия. Они настолько же эффективны, как вольфрамовые электроды с торием.

Преимущества

Упрощенное зажигание и большой срок службы. Это отличный компромисс!



Классификация электродов:


Вас интересуют технологии орбитальной сварки? Предлагаем скачать наш справочник, чтобы правильно выбрать электрод для орбитальной сварки!



Вольфрамовые электроды для аргонодуговой сварки

WP (зелёный)

Применение:
сварка алюминия (Al), магния (Mg) и его сплавов на переменном (AC) токе.

Чисто вольфрамовый электрод с содержанием вольфрама не менее 99,5%. Электроды обеспечивают хорошую устойчивость дуги при сварке на переменном токе, сбалансированном или не сбалансированном с непрерывной высокочастотной стабилизацией (с осциллятором). Эти электроды предпочтительны для сварки на переменном синусоидальном токе алюминия, магния и их сплавов, так как они обеспечивают хорошую устойчивость дуги как в аргоновой, так и в гелиевой среде. Из-за ограниченной тепловой нагрузки рабочий конец электрода из чистого вольфрама формируют в виде шарика.

Поставляемые диаметры: 1.0 – 1.6 – 2.0 – 2.4 – 3.2 – 4.0 – 4.8 – 5.0 мм

Длина электрода – 175 мм

WL-15 (золотистый), содержит 1.5% оксида лантана

Применение:
сварка всех типов сталей и сплавов на переменном и постоянном (AC/DC) токе.

Электроды из сплава вольфрама с оксидом лантана имеют очень легкий первоначальный запуск дуги, низкую склонность к прожогам, устойчивую дугу и отличную характеристику повторного зажигания дуги. Добавление 1,5% оксида лантана увеличивает максимальный ток, несущая способность электрода примерно на 50% больше для данного типоразмера при сварке на переменном токе, чем чисто вольфрамового. По сравнению с цериевыми и ториевыми, лантановые электроды имеют меньший износ рабочего конца электрода.

Лантановые электроды более долговечны и меньше загрязняют вольфрамом сварной шов. Оксид лантана равномерно распределен по длине электрода, что позволяет длительное время сохранять при сварке первоначальную заточку электрода. Это серьезное преимущество при сварке на постоянном (прямой полярности) или переменном токе от улучшенных источников сварочного тока, сталей и нержавеющих сталей. При сварке на переменном синусоидальном токе рабочий конец электрода должен иметь сферическую форму.

Поставляемые диаметры: 1.0 – 1.6 – 2.0 – 2.4 – 3.2 – 4.0 – 4.8 – 5.0 мм

Длина электрода – 175 мм

WL-20 (синий), содержит 2.0% оксида лантана

Применение:
сварка всех типов сталей и сплавов на переменном и постоянном (AC/DC) токе.

Электроды из сплава вольфрама с оксидом лантана имеют очень легкий первоначальный запуск дуги, низкую склонность к прожогам, устойчивую дугу и отличную характеристику повторного зажигания дуги. Добавление 2,0% оксида лантана увеличивает максимальный ток, несущая способность электрода примерно на 50% больше для данного типоразмера при сварке на переменном токе, чем чисто вольфрамового. По сравнению с цериевыми и ториевыми, лантановые электроды имеют меньший износ рабочего конца электрода.

Лантановые электроды более долговечны и меньше загрязняют вольфрамом сварной шов. Оксид лантана равномерно распределен по длине электрода, что позволяет длительное время сохранять при сварке первоначальную заточку электрода. Это серьезное преимущество при сварке на постоянном (прямой полярности) или переменном токе от улучшенных источников сварочного тока, сталей и нержавеющих сталей. При сварке на переменном синусоидальном токе рабочий конец электрода должен иметь сферическую форму.

Поставляемые диаметры: 1.0 – 1.6 – 2.0 – 2.4 – 3.2 – 4.0 – 4.8 – 5.0 мм

Длина электрода – 175 мм

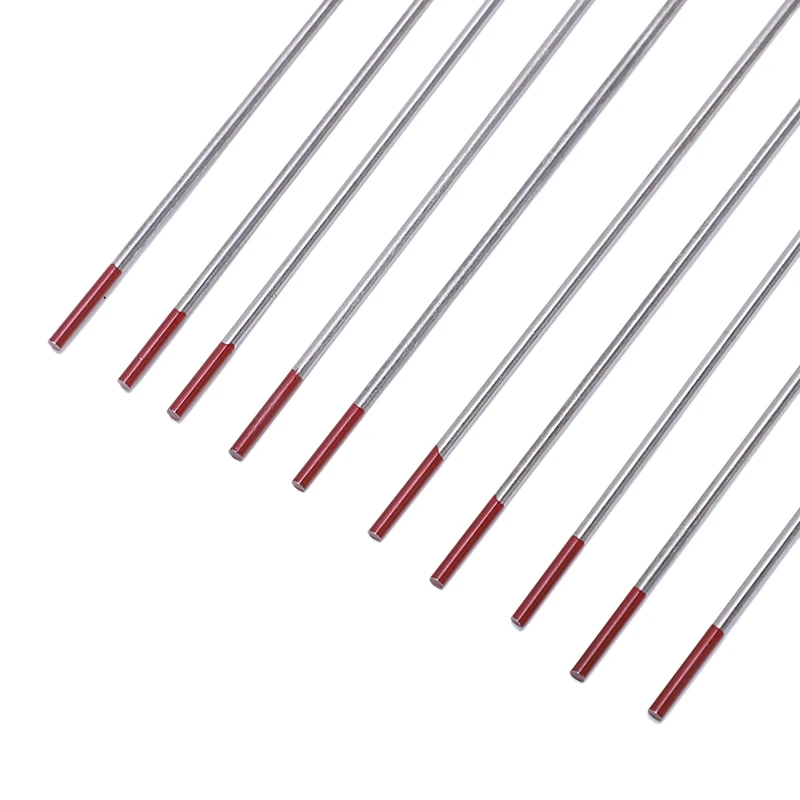

WT-20 (красный), содержит 2.0% диоксида тория

Применение:
Сварка углеродистых, низколегированных и нержавеющих сталей, титана, меди и их сплавов на постоянном токе (DC).

Наиболее распространенные электроды, поскольку они первые показали существенные преимущества композиционных электродов над чисто вольфрамовыми при сварке на постоянном токе. Тем не менее, торий – радиоактивный материал низкого уровня, таким образом, пары и пыль, образующаяся при заточке электрода, могут влиять на здоровье сварщика и безопасность окружающей среды. Сравнительно небольшое выделение тория при эпизодической сварке, как показала практика, не являются факторами риска. Но, если сварка производится в ограниченных пространствах регулярно и в течение длительного времени или сварщик вынужден вдыхать пыль, образующуюся при заточке электрода, необходимо в целях безопасности оборудовать места производства работ местной вентиляцией.

Торированные электроды хорошо работают при сварке на постоянном токе и с улучшенными источниками тока, при этом, в зависимости от поставленной задачи можно менять угол заточки электрода. Торированные электроды хорошо сохраняют свою форму при больших сварочных токах даже в тех случаях, когда чисто вольфрамовый электрод начинает плавиться с образованием на конце сферической поверхности.

Поставляемые диаметры: 1.0 – 1.6 – 2.0 – 2.4 – 3.2 – 4.0 – 4.8 мм

Длина электрода – 175 мм

WС-20 (серый), содержит 2.0% диоксида церия

Применение:
сварка всех типов сталей и сплавов на переменном и постоянном (AC/DC) токе.

Сплав вольфрама с 2% оксида церия (церий – самый распространенный нерадиоактивный редкоземельный элемент) улучшает эмиссию электрода. Улучшает начальный запуск дуги и увеличивает допустимый сварочный ток. Электроды WC-20 – универсальные, ими можно с успехом сваривать на переменном токе и на постоянном прямой полярности.

По сравнению с чисто вольфрамовым электродом, цериевый электрод дает большую устойчивость дуги даже при малых значениях тока. Электроды применяются при орбитальной сварке труб, сварке трубопроводов и тонколистовой стали. При сварке этими электродами с большими значениями тока происходит концентрация оксида церия в раскаленном конце электрода. Это является недостатком цериевых электродов.

Поставляемые диаметры: 1.0 – 1.6 – 2.0 – 2.4 – 3.2 – 4.0 – 4.8 мм

Длина электрода – 175 мм

WY-20 (тёмно-синий), содержит 2.0% диоксида иттрия

Применение:
сварка особо ответственных конструкций из углеродистых, низколегированных и нержавеющих сталей, титана, меди и их сплавов на постоянном токе (DC).

Иттрированый вольфрам наиболее стойкий из используемых сегодня неплавящихся электродов. Используется для сварки особо ответственных соединений на постоянном токе прямой полярности, содержание окисной добавки – 1,8-2,2%, иттрированый вольфрам повышает стабильность катодного пятна на конце электрода, вследствие чего улучшается устойчивость дуги в широком диапазоне рабочих токов.

Поставляемые диаметры: 1.0 – 1.6 – 2.0 – 2.4 – 3.2 – 4.0 – 4.8 мм

Длина электрода – 175 мм

WZ-8 (белый), содержит 0.8% оксида циркония

Применение:
сварка алюминия (Al), магния (Mg) и его сплавов на переменном (AC) токе.

Электроды с добавлением оксида циркония предпочтительны для сварки на переменном токе, когда не допускается даже минимальное загрязнение сварочной ванны. Электроды дают чрезвычайно стабильную дугу. Допустимая токовая нагрузка на электрод несколько выше, чем на цериевые, лантановые и ториевые электроды. Рабочий конец электрода при сварке на переменном токе обрабатывается в форме сферы.

Поставляемые диаметры: 1.0 – 1.6 – 2.0 – 2.4 – 3.2 – 4.0 – 4.8 мм

Длина электрода – 175 мм

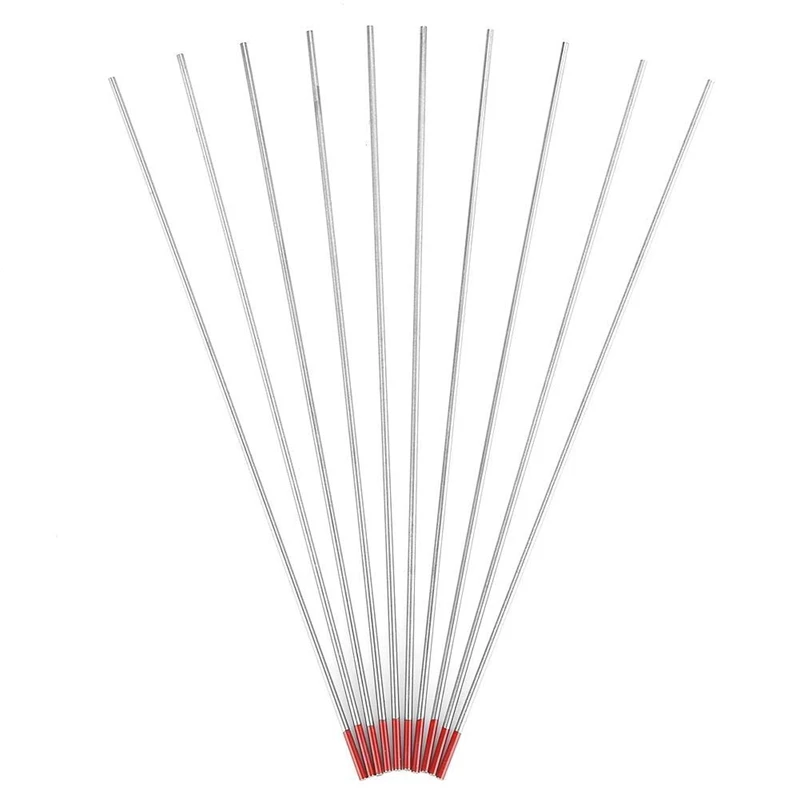

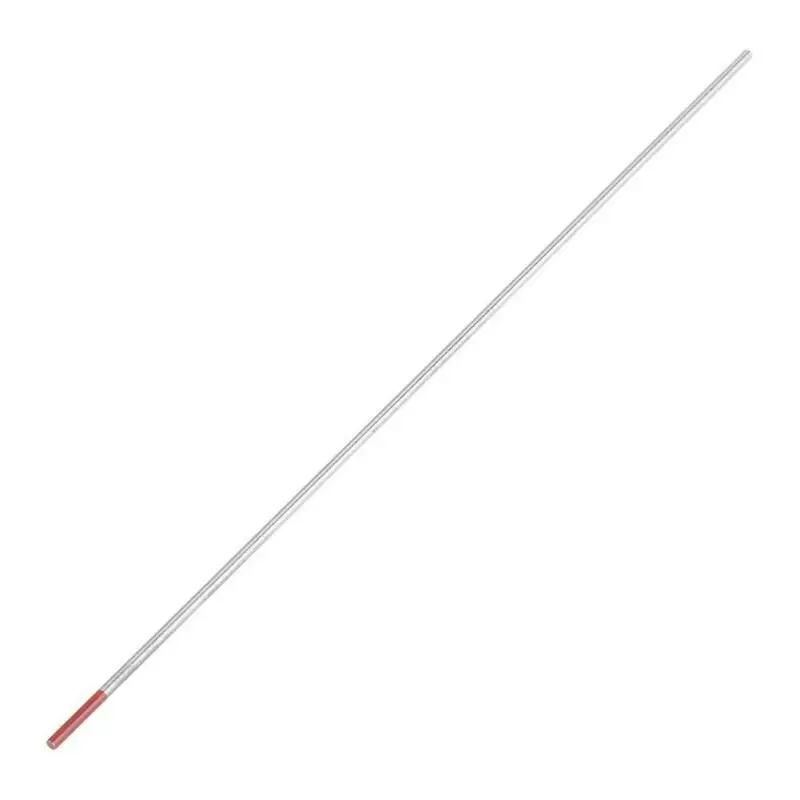

Вольфрамовый электрод WT-20 3,2 мм. ториевый

При проведении работ по аргонодуговой сварке не последнюю роль играет подбор правильного вольфрамового электрода, ведь именно между ним и свариваемой деталью происходит горение дуги. Для того, чтобы обеспечить качественную и стабильную сварку нужно тщательно подбирать вольфрамовый электрод, в зависимости от того, какой материал и током какой полярности будет свариваться.

Каждая марка электродов отличается составом легирующих элементов и маркируется соответствующим цветом. Электроды WT-20 легируются оксидом тория и маркируются красным цветом. Торированные электроды применяют для работы постоянном токе. Наличие в составе электрода оксида тория обеспечивает легкий поджиг дуги, продление срока службы и увеличенную, по сравнению с другими электродам, допустимую плотность тока. Электроды WT-20 хорошо держат форму во время работы токами высоких значений и позволяют менять угол заточки под определенную задачу.
При всех преимуществах торированных электродов, у них есть существенный недостаток – торий относится к радиоактивным материалам, потому работа с ним требует четкого соблюдения правил безопасности. Во время заточки электрода выделяются радиоактивные пары и пыль, которые влияют как на здоровье человека, так и на окружающую среду. Место работы сварщика должно быть оборудовано вытяжной вентиляцией, во время заточки электродов следует использовать средства индивидуальной защиты органов дыхания.

Рабочий конец торированного электрода формируют особенным способом – в форме площадки с выступами.

WT-20 3.2 мм – это торированный вольфрамовый электрод для аргонодуговой (TIG) сварки на постоянном токе.
Подойдет для сварки:

  • нержавеющих сталей
  • металлов с высокой темпеартуров плавления (например, ниобия)
  • меди
  • кремниевой бронзы
  • никеля
  • титана

Состав: вольфрам – ≥97,3%, оксид тория – 1.8-2.0%

Соответствие/маркировка: ISO 6848 – WT-20 AWS A5.12 – EWLaTh-2 ТУ/ГОСТ 23949-80 – ЭВТ-15




Уважаемые покупатели, обратите внимание, цена указана за 1 электрод.



Оксид тория способствует уменьшению затрачиваемой работы выхода электронов, что улучшает свойства с точки зрения зажигания дуги, срок службы и допустимую плотность тока для электрода. Торированные электроды WT 20 используют при сварке на постоянном токе DC титана, меди, нержавеющих, низколегированных и углеродистых сталей, а также различных сплавов. В процессе сварки имеется возможность менять угол заточки конца электрода. WT 20 используются для работы на больших сварочных токах.

Page not found – VDI-UA

Unfortunately the page you’re looking doesn’t exist (anymore) or there was an error in the link you followed or typed. This way to the home page.

  • Главная
  • Полуавтоматы
  • Инверторы MMA
  • Инверторы TIG
  • Газосварка
  • Плазменная резка
  • Система охлаждения
  • Патон
  • Днепровелдинг
  • Элсва (Запорожье)
  • Атом (Запорожье)
  • Техмик (Ровно)
  • ИИСТ (Херсон)
  • SSVA (Харьков)
  • GYSmi
  • DECA
  • Jasic
  • Welding Dragon
  • Modern Welding
  • Telwin
  • Днипро-М
  • Энергия-сварка
  • Тесты и видеоматериалы
  • Статьи
  • Фотогалерея
  • Маска Хамелеон
  • Расходные
    • Электрододержатели, масса
    • Горелки MIG/MAG
    • Расходные MIG/MAG
      • 08-M6-25mm
      • 1,0-M6-25mm
      • Ролик 30х22х10 (0,8-1,0) – V
      • Ролик 30х22х10 (1,0-1,2) – V
      • Ролик 35х25х8 (0,8-1,0) – V
      • Ролик 35х25х8 (1,0-1,2) – V
      • Ролик 30х10х10 (0,6-0,8) – SSVA
      • Ролик 30х10х10 (0,8-1,0) – SSVA
      • Ролик 30х10х10 (1,0-1,2) – SSVA
      • KZ-2 евроразъем (мама)
      • Спрей Binzel NF
    • Горелки TIG
    • Головки TIG
    • Комплектующие TIG
      • Цанга 1,0мм 50мм TIG
      • Цанга 1,6мм 50мм ТИГ
      • Цанга 2,0мм 50мм аргон
      • Цанга 2,4мм 50мм TIG
      • Цанга 3,0мм 50мм аргонная
      • Цанга 3,2мм 50мм (ТИГ)
      • Цанга 4,0мм 50мм (TIG)
      • Корпус цанги 1,0мм
      • Зажим цанги 1,6мм
      • Корпус цанги 2,0мм
      • Кнопка внешняя TIG
      • Капа короткая ТИГ
      • Капа длинная ТИГ
    • Плазмотроны CUT
    • Циркули CUT
    • Редукторы
    • Светофильтры
    • PT-31 (CUT-40) расходные
    • SG-55 (AG-60) расходник
    • SG-51 (CUT-60)
    • P-80 Panasonic
    • A101/A141 Trafimet
    • Powermax 45
    • Термопенал
    • Перчатки сварщика
  • Электроды сварочные
  • Контакты

Использование торированных вольфрамовых электродов

Вольфрамовые электроды используются при дуговой сварке с использованием инертного газа вольфрама (TIG) или при плазменной сварке. В обоих процессах электрод, дуга и сварочная ванна защищены от атмосферного загрязнения инертным газом.

Зміст матеріалу


Вольфрамовые электроды используется потому, что они могут выдерживать очень высокие температуры с минимальным плавлением или эрозией. Электроды изготавливаются методом порошковой металлургии и формуются по размеру после сплавливания.

Сварочные электроды TIG обычно содержат небольшие количества других оксидов металлов, которые могут иметь следующие преимущества:

  • облегчить зажигание дуги
  • повысить стабильность дуги
  • улучшить токовую нагрузку стержня.
  • снизить риск загрязнения сварных швов
  • увеличить срок службы электрода

Используемые оксиды – это в основном оксиды циркония, тория, лантана, иттрия или церия. Добавки обычно составляют порядка 1% -4%. Все эти оксиды значительно улучшают зажигание дуги, особенно при сварке постоянным током (DC). Оксид тория (торий) использовался в течение многих лет и был признан эффективным с точки зрения длительного срока службы и термической эффективности. Оксид циркония (диоксид циркония) обычно используется для сварки TIG на переменном токе (AC), обычно для сварки алюминия.

Опасности

Торий (Th) слабо радиоактивен с длительным периодом полураспада и испускает в основном альфа (α) частицы, но иногда испускается некоторое количество бета (β) и гамма (γ) излучения. Альфа-частицы не могут проникнуть через кожу или даже бумагу. Однако они вредны, если попадают внутрь пищеварительного тракта или в легкие, где действуют как канцероген.

Оксид тория, таким образом, является радиоактивным материалом с низким уровнем активности, который может вызывать как небольшую внешнюю радиационную опасность, так и внутреннюю опасность при проглатывании или вдыхании. Оценка внешней опасности для сварщика, держащего электрод в течение целого года, составляет очень небольшую часть максимально допустимой дозы облучения, и делается вывод о том, что внешняя радиационная опасность, вероятно, будет незначительной.

При образовании дуги выброса радиоактивного материала практически не происходит. Однако для достижения максимальной стабильности дуги, кончик электрода перед использованием шлифуется до конической формы. Эта форма сохраняется во время использования путем регулярной переточки. В процессе измельчения могут образовываться частицы вольфрама с торием на поверхности. Именно эти частицы пыли создают основную опасность, поскольку их можно вдохнуть, а торий может выделять альфа-частицы с поверхности.

При рассмотрении измерений отбора проб воздуха, проведенных во время измельчения, был сделан вывод, что во время измельчения концентрации в воздухе могут приближаться или даже превышать концентрации, при которых необходимо будет рассмотреть возможность обозначения зоны как контролируемой зоны, как это определено в Правилах по ионизирующей радиации 1999 года.

Однако риск рака у сварщиков TIG из-за воздействия тория очень низок, поскольку время воздействия на людей неизменно невелико. По оценкам Датского института сварки, из 1200 сварщиков TIG, работающих полный рабочий день, заболеваемость раком составляет 0–3 балла в течение тридцати лет работы. Хотя эта цифра считается приемлемой, Датский институт сварки рекомендовал постепенно отказаться от торированного вольфрама в Дании, поскольку доступны нерадиоактивные альтернативы.

Безопасность условий труда

Место хранения

Рекомендуется хранить торированные электроды в стальных ящиках, четко обозначенных радиационным трилистником. Хранение в закрытых ящиках не представляет серьезной опасности при обращении и хранении. Сварщики могут безопасно обращаться с небольшими количествами (поставка на 1 день) электродов без каких-либо специальных мер предосторожности.

Подготовка / шлифование

Измельчение создает наибольшую опасность, так как открытая площадь вольфрама / тория значительно увеличивается, и в атмосферу выбрасываются мелкие частицы потенциально радиоактивной пыли.

Рекомендуется использовать специальный точильный камень с местным пылеудалением и носить простую фильтрующую маску, если количество используемых электродов не очень мало (менее 20 в год). Если на шлифовальном круге нет защитного экрана, следует надевать защитные очки. Вытяжка воздуха из точильного камня должна быть организована таким образом, чтобы частицы помещались в объемный одноразовый мешок.

Чтобы свести к минимуму выброс в атмосферу, необходимо использовать безопасный метод сбора и обращения с пылью из сборника (например, ее можно поместить в запечатанный бумажный / пластиковый пакет).

Площадь вокруг шлифовальных кругов следует ежедневно очищать пылесосом от частиц пыли. Если высокоэффективный пылесос недоступен, тогда материал следует увлажнить, чтобы минимизировать количество пыли.

Рабочих следует заставлять мыть руки перед использованием туалета и перед перерывами в работе, и по этой причине помещения для мытья рук должны находиться близко к рабочим зонам.

Сварка

Небольшое испарение вольфрама происходит во время сварки, но это очень небольшое количество, и соответствующий уровень радиоактивности чрезвычайно низок. Никаких особых мер предосторожности не требуется.

Однако, как и при шлифовании торированных вольфрамовых электродов, ношение средств защиты рта, носа и глаз во время сварки еще больше снизит риск загрязнения.

Альтернативы торированному вольфраму

Оксиды лантана, церия, иттрия и циркония могут использоваться с вольфрамом. Хотя все они незначительно радиоактивны, риск даже ниже, чем с торием, поэтому никаких особых мер предосторожности не требуется. Общее мнение пользователей состоит в том, что церированный или лантановый вольфрам являются приемлемой альтернативой торированному вольфраму, особенно при постоянном токе, в то время как циркониевый вольфрам предпочтителен для сварки переменным током. Между различными альтернативами существуют очень незначительные различия в напряжениях дуги, необходимых для равных токов. Следует рассмотреть вопрос об обосновании использования торированных вольфрамовых электродов по сравнению с другими подходящими альтернативами.

Источник: PZ.ua

Вольфрамовые электроды WZ-8 (белые) – Всё для сварки!

Описание

Вольфрамовые электроды WZ-8 (белые) — Электроды с добавлением оксида циркония предпочтительны для сварки на переменном токе (AC), когда не допускается даже минимальное загрязнение сварочной ванны. Электроды дают чрезвычайно стабильную дугу. Допустимая токовая нагрузка на электрод несколько выше, чем на цериевые, лантановые и ториевые электроды. Рабочий конец электрода при сварке на переменном токе обрабатывается в форме сферы.


Советы по аргонодуговой сварке вольфрамовым электродом

На постоянном токе свариваются (сталь, нержавейка, титан, латунь, медь, чугун а также разнородные соединения). Для каждого материала нужна своя присадочная проволока и чем лучше вы подберете ту которая соответствует по химическому составу, тем крепче, красивее и надежней будет соединение. Горелка должна подключатся в «-», а зажим заземления в «+». При этом мы получаем прямую полярность, которая дает нам более стабильную направленную дугу и глубокое проплавление. При выборе вольфрамового электрода нужно обратить внимание на его диаметр т.к. он выбирается исходя из толщин свариваемых деталей.

Для сварки на постоянном токе нужно помнить самое главное требование, вольфрамовый электрод должен быть заточен очень точно и остро. На крупных предприятиях для заточки вольфрамовых электродов используют специальные машинки и станки с алмазным кругом, но не имея такового можно использовать обычный лепестковый круг с мелким зерном или точильный станок. Заточка производится к острию электрода при этом не допускать его перегрева т.к. вольфрам становится более хрупким и начинает попросту крошиться. Так же нужно помнить о защитном газе, это должен быть аргон высокой частоты (объемная доля аргона должна быть не менее. 99,998 %).

Если же газ плохой, то он сразу даст о себе знать, самый главный признак, это потемнение сварочного шва. На баллоне должен быть установлен регулятор, он может быть как с манометрами так и поплавкового типа. Все чаще большинство серьезных предприятий используют импортные редукторы с двумя ротаметрами и второй используют для поддува. Это в свою очередь дает защиту обратного валика шва (сварка листов и труб).

Сама сварка производится справа налево, в правой руке горелка, в левой руке присадочный материал (если он необходим). Если на аппарате присутствуют функции «спад тока» и «газ после сварки» то про них не нужно забывать, первая даст Вам плавный спад тока в конце сварки, а вторая продолжит защиту сварочного шва в процессе остывания. Горелка должна находиться под углом 700 до 850, присадка подается приблизительно под углом 200 плавно и поступательно. По окончанию сварки не нужно торопиться и отрывать горелку от места сварки т.к. это приведет к удлинению дуги и плохой защиты шва.

На переменном токе сваривается алюминий, вольфрам при подготовке не затачивают как иглу, а только слегка закругляют. При сварке алюминия важную часть нужно уделить подготовке как материала так и присадки. Во первых, поверхность должна быть зачищена и обезжирена. Во вторых снять фаски, если толщина не позволяет сделать полный провар. К присадке тоже уделяется должное внимание, необходимо грамотно подобрать хим. состав, это может быть чистый АL 99%, AlSi (силумин) или AlMg (дюраль). В остальном нужна только практика.

Как себя обезопасить

И в конце хотелось бы отметить что при данном виде сварке нужно должным образом относиться к средствам защиты. Выбирайте только те средства защиты в которых будет не только комфортно но и безопасно т.к. при TIG сварке очень сильное ультрафиолетовое излучение, а глаза нам даны только одни.
Рекомендуем Вам рассмотреть современное высокоэффективное средство защиты — маску «Хамелеон».

НСК сварка, https://nsksvarka.ru/, Электроды, Редукторы, ручная дуговая сварка, Рукава на полуавтомат, аксессуары для сварки, Маски, плазменная резка, https://154svarka.ru/, Всё для сварки, http://www.welding54.ru/, керамика, керамическое сопло, сопло из керамики, тиг сопло, TIG сопло, 4043 присадка, сопло для тиг сварки, сопло для TIG сварки, Welding54, MIG, MIG/MAG аппараты, полуавтомат, MIG аппарат, TIG сварка, аргонные аппараты, аргонник, расходники для полуавтомата, наконечники М6, наконечники для полуавтомата, плазмарез, присадка 4043 купить, вольфрамовые электроды, купить CUT 40, Редукторы, запасные части для плазмареза, запчасти для CUT 60, Электроды, Резак, купить резаки Новосибирск, пропановый резак, купить ацетиленовый резак, пруток присадочный алюминиевый, регуляторы сварочные, mig аппараты, Электроды, аргонный аппарат, сварочные маски интернет магазин, маскиИнтернет-магазин Дом Сварки, Резак, купить резаки Новосибирск, пропановый резак, купить ацетиленовый резак, Редуктор, регулятор, вольфрамовые электроды, кислородный регулятор, ручная дуговая сварка, кислородный редуктор, купить редуктор Новосибирск, Редукторы, tig 200p ac dc, купить сварку Новосибирск, аргон, jasic, присадка, присадочный пруток, проволока, проволка, дом сварки, сварочный аппарат, аппарат сварочный, импульсный сварочный аппарат, купить сварочные аппараты постоянного тока, вольфрамовые электроды, продажа сварочных аппаратов, малогабаритный сварочный аппарат, сварочный аппарат цена, Рукава на полуавтомат, куплю сварочный аппарат, сварочный аппарат для дома, сварочные аппараты бытовые для дачи, сварочные аппараты италия, какой сварочный аппарат выбрать, многофункциональные сварочные аппараты, типы сварочных аппаратов, портативный сварочный аппарат, где купить сварочный аппарат, расходные материалы к mma mig tig cut сварке, плазменная резка, лучший сварочный аппарат, сварог, сварочные полуавтоматы купить, присадка по аллюминию, редуктор кислород, регулятор давления, присадочный пруток для сварки, сварочные маски интернет магазин, сварка алюминия, Маски, аксессуары для сварки, лайнер тефлоновый, торус, Аквамаркет, Мир-сварки, 220 вольт, АрМиг, armig, сварочное оборудование, мир сварки, Сварог, купить сварог новосибирск, все для сварки новосибирск, присадка 4043, пруток er 4043, tig 315p, присадка для сварки, тиг прутки по нержавейке, пруток 4043, пруток присадочный 308, er-308, алюминиевый пруток er 4043, вольфрамовые электроды, Маски, сопло для аргона, сопло для сварки аргоном, сопло для аргонодуговой сварки, сопло для аргонной сварки, недорогое сопло для аргона, качественная керамика, качественное керамическое сопло, надежное керамическое сопло, сопло под газовую линзу, Рукав MB 15, булден, купить булден новосибирск, булден недорого, качественный булден, гусак MB 36, гусак MB 24, сварочный наконечник, Колпачок, Хвостовик, пистолет WP 18, наконечник, токосъемный наконечник, вольфрамовые электроды, держатель наконечника, полуавтомат, сварочный полуавтомат, купить полуавтомат новосибирск, купить присадку, купить 4043, 154Сварка, НСКсварка, нск сварка, 54-сварка, купить сварку в новосибирске, купить сварочник в нск, купить полуавтомат новосибирск, купить сварку, сварка полуавтомат, сварка аргоном, сварка цена, супер сварка, ручная сварка, сварка алюминия, сварочный аппарат, сварка полуавтомат, купить, новосибирск, полуавтомат цена, полуавтомат 200, полуавтомат 250, какой полуавтомат, сварка проволока, инверторный сварочный аппарат, купить сварочный, полуавтомат ресанта, полуавтомат сварог, сварки, сварку, сварки полуавтоматом, сопла, наконечник для полуавтомата, наконечник М6, наконечник 08, наконечник медный, медный наконечник, наконечник под, какие наконечники, вольфрам, вольфрам альфа, какой вольфрам, цена вольфрам, вольфрам купить, сварка, сварки, сварку, пруток присадочный 308, er-308, алюминиевый пруток er 4043, сопло для аргона, сопло для сварки аргоном, Расходники CUT, вольфрамовые электроды, сопло для аргонодуговой сварки, сопло для аргонной сварки, недорогое сопло для аргона, качественная керамика, качественное керамическое сопло, надежное керамическое сопло, сопло под газовую линзу, Проволока, Рукав MB 15, булден, купить булден новосибирск, булден недорого, качественный булден, гусак MB 36, гусак MB 24, сварочный наконечник, Колпачок, Хвостовик, пистолет WP 18, 54-сварка, Дом сварки

Вольфрамовые электроды WL-20 2,4 мм

Характеристики
Технические характеристики: Вольфрамовые электроды WL-20 2,4 мм
Марка WL-20 Состав лантанированный вольфрам
Диаметр электрода 2.4 Назначение универсальные
Цвет синий Длина электрода, мм 175
Количество в упаковке, шт 10 Вес, кг 0.02

Описание: Вольфрамовые электроды WL-20 2,4 мм

Вольфрамовые электроды WL-20 – лантанированный вольфрамовый электрод (цветовой признак – синий цвет). Считается универсальным и применяется для сварки всех типов сталей и сплавов на переменном и постоянном токе (AC/DC). WL-20 имеют в составе оксид лантана, что дает легкость зажигания дуги, устойчивость ее поддержания и низкую склонность к прожогам.

По сравнению с цериевыми и ториевыми, лантановые электроды имеют меньший износ рабочего конца электрода. Лантановые электроды более долговечны и меньше загрязняют вольфрамом сварной шов. Оксид лантана равномерно распределен по длине электрода, что позволяет длительное время сохранять при сварке первоначальную заточку электрода. При сварке на переменном синусоидальном токе рабочий конец электрода должен иметь сферическую форму.

Основные свариваемые материалы: все типы сталей и сплавов на переменном и постоянном токе. Используют для сварки алюминия, меди, высоколегированных сталей, бронзы.

3303

Вольфрамовые электроды WL-20 2,4 мм

Компания-производитель оставляет за собой право на изменение комплектации и места производства товара без уведомления дилеров!

Поглощение тория при использовании торированных вольфрамовых электродов для сварки TIG

Торированные электроды используются при сварке TIG. Сварщики TIG, а также лица, занимающиеся шлифовкой ториевых электродов, и лица, находящиеся вблизи соответствующих мест сварки и шлифовки, могут подвергаться риску поступления тория. Радиологически значимыми изотопами являются 232Th, 230Th и 228Th. Исследования, описанные в литературе, не дают последовательной картины реальных опасностей, а изменения в европейских и немецких законах о радиологической защите привели к необходимости определения рисков.Для этого были проведены полевые испытания в реальных условиях работы в 26 различных сварочных цехах. Активность в воздухе, возникающая при сварке и шлифовке электродов, измерялась с помощью персональных пробоотборников воздуха. Использовались также стационарные пробоотборники. Образцы фильтров оценивали с помощью прямой альфа-спектрометрии с пропорциональным счетом и с помощью гамма-спектрометрии после нейтронной активации. Результаты ясно показали, что значительное всасывание может происходить как при сварке переменным током, так и при шлифовке электродов, если не используются системы всасывания.Диапазон поступления 232Th к сварщикам оценивался от 0,1 Бк y(-1) до 144 Бк y(-1) при сварке и от 0,02 Бк y(-1) до 30,2 Бк y(-1) при шлифовке. В 6 из 26 случаев недавний годовой лимит на потребление, полученный из самых последних публикаций МКРЗ, был превышен — в худшем случае он был превышен в 10 раз — если предположить, что исследуемые лица не были облученными работниками ( радиационное облучение не подвергается рутинному контролю). Когда применялись значительно более строгие немецкие лимиты, суммы, на которые лимиты были превышены, были еще больше.Поскольку многие квалифицированные сварщики имеют очень долгую карьеру, риски могут быть значительными. В документе также обсуждаются параметры, влияющие на экспозицию, и представлен каталог рекомендуемых мер по снижению дозировки.

Pro-Fusion: радиоактивность торированного вольфрама



Фон

В течение некоторого времени производители вольфрама добавляли оксид к чистому вольфраму для улучшения характеристик зажигания дуги. и долговечность сварочных электродов.В то время как вольфрам с содержанием 2% тория был наиболее часто используемым вольфрамовым материалом для В течение многих лет этот тип электродов подвергается все более тщательному изучению из-за опасений по поводу окружающей среды и безопасности. пользователей этого материала. Опасения возникают из-за того, что элемент торий радиоактивен. Исходя из этого, многие организации оценили альтернативные типы вольфрама, чтобы увидеть, какие изменения в характеристиках они увидят при переходе на нерадиоактивные вольфрам.

Проблема радиоактивности

Торий, используемый в 2-процентном торированном вольфраме, является радиоактивным элементом и поэтому может быть опасен для здоровья тех, кто подвергается воздействию к нему и к окружающей среде. Это альфа-излучатель, однако, когда он находится внутри стержня вольфрамового электрода, он заключен в вольфрамовая матрица, поэтому внешнее излучение мало.Основной риск для сварщика возникает при проглатывании материала. Это происходит, прежде всего, при вдыхании пыли, возникающей при шлифовке наконечников для сварки, но также и при в меньшей степени при вдыхании каких-либо паров, выделяющихся при сварке.

Американское общество сварщиков в своем документе A5.12 «Технические требования к электродам из вольфрама и вольфрамового сплава для дуговой сварки и резки» заявляет по этому вопросу следующее: «Торий радиоактивен и может представлять опасность при внешнем и внутреннем облучении.Если альтернативы технически осуществимы, их следует использовать». Они подтверждают, что главная задача при использовании этого материала заключается в проглатывании пыли, образующейся при шлифовке точек на электродах. Они продолжают говорить:

…при шлифовке наконечников электродов образуется радиоактивная пыль с риском внутреннего облучения. Следовательно, необходимо использовать местную вытяжную вентиляцию для контроля запыленности у источника, дополняемую при необходимости респираторной защитная экипировка.

Европа также признала опасность 2% тория вольфрама. TWI (Институт сварки), который является британским эквивалентом AWS сообщает, что «Управление по охране труда и технике безопасности Великобритании (HSE) выпустило информационный документ для обеспечения хранение и использование торированных вольфрамовых электродов. В нем указано, что местная вытяжная вентиляция должна быть обеспечена во время операции шлифования, а пыль от шлифовального оборудования и отработанные наконечники утилизируются в герметичном контейнере. на полигон захоронения отходов.Далее, «ВШЭ рекомендовала заводским инспекторам, что там, где торированные вольфрамовые электроды не являются необходимыми для обеспечения качества сварного шва, пользователей следует поощрять к поиску альтернатив».

В очень подробном исследовании, проведенном DVS (Немецким обществом сварщиков), они измерили количество радиоактивного альфа- частицы и спектры энергии гамма-излучения в окружающем воздухе при шлифовке вольфрамовых электродов.Некоторые рекомендации этого исследования включены:

  1. Рекомендуется по возможности работать без использования сварочных электродов, содержащих торий.
  2. Если это невозможно, следует принять меры предосторожности для защиты сотрудников от загрязнения или вдыхания шлифовальной пыли.
  3. Рабочая зона должна регулярно очищаться, чтобы избежать загрязнения, вызванного осаждением пыли.

Еще одно исследование было проведено в Германии Департаментом земли Бавария по вопросам развития и окружающей среды. Они пришел к выводу, что на предприятиях, где отсутствует система пылеудаления при измельчении торированного вольфрама, воздействие вредных частиц в четыре раза больше, чем при экстракции.Однако, несмотря на то, что сбор пыли обеспечивает значительное улучшение, уровни могут быть все еще слишком высокими. Кроме того, они упомянули, что торированные вольфрамовые электроды, хранящиеся в ящиках на полке, не годятся. не представляют потенциальной опасности. На данный момент предложение передано в Комиссию Европейского Сообщества. резко ужесточить правовые нормы в отношении использования и утилизации ториевых электродов.

В штате Калифорния производители вольфрама теперь включают упаковку вольфрамовых электродов с 2% содержанием тория, которая включает предупреждение, подобное тому, которое использует Osram Sylvania, а именно: «ВНИМАНИЕ! Этот продукт содержит или производит химическое вещество, известное Штат Калифорния, чтобы вызвать рак. (Калифорнийский кодекс здоровья и безопасности 25249.5 и последующие)”

Наконец, один из основных U.Производители вольфрама S., Teledyne Tungsten Products, перечисляют следующие предостережения/предупреждения в их листы MSDS:

«Торий — природный низкоуровневый радиоактивный элемент. Торий в первую очередь является источником альфа-излучения. Дочери в распаде цепи испускают альфа-, бета- и гамма-излучение. Радиоактивные элементы регулируются Комиссией по ядерному регулированию. NRC публикует нормативные акты в отношении радиоактивных материалов».
«Последствия чрезмерного воздействия: … Хроническое вдыхание пыли может вызвать повреждение легких у людей».
«Оценка канцерогенности: НТП-1 (Тория). Примечание: НТП-1: Вещества или группы веществ, о которых известно, что они канцерогенны. «Известные канцерогены» определяются в отчете NTP (Национальной токсикологической программы) как те вещества, для которых существует достаточно доказательства канцерогенности из исследований на людях, чтобы указать на причинно-следственную связь между агентом и раком человека.”
«Токсикологическая информация: … Сильное воздействие пыли или проглатывание большого количества растворимых соединений вызывает изменения массы тела, поведения, клеток крови, активности холинэстеразы и спермы у экспериментальных животных».

Нерадиоактивные вольфрамовые материалы

Из-за проблемы, описанной в предыдущем разделе, были предложены два важных альтернативных нерадиоактивных вольфрамовых материала. развитый.Первый, представленный в 1980-х годах, чаще всего доступен в виде 2% цериевого вольфрама. Этот материал обычно используется для сварки постоянным током с меньшей силой тока. Фактически, она занимает очень большую долю рынка орбитальной сварки. процесс.

Совсем недавно появился вольфрам с содержанием лантана 1½%, который может стать будущим стандартом для вольфрамовых электродов.1½% по весу (в отличие от 2%) было выбрано тремя крупнейшими производителями в качестве оптимального количества содержания, исходя из на научных исследованиях, которые показали, что это количество содержания наиболее точно отражает характеристики проводимости 2% тория вольфрам. Таким образом, сварщики обычно могут легко заменить свой радиоактивный 2% торированный материал этим вольфрамом, а не необходимо внести какие-либо изменения в программу сварки.Кроме того, поскольку материал оксида лантана менее плотный, чем оксид тория, палочка из 1½% (по весу) лантанированного вольфрама фактически содержит на 15% больше оксидов по объему, чем палочка из 2% (по весу) торированный вольфрам. Это способствует зажиганию и стабильности дуги, а также долговечности, поскольку дополнительный объем оксидов Держите наконечник прохладнее.

Наконец, вольфрам с содержанием лантана 1½% подходит для сварки как на переменном, так и на постоянном токе.Таким образом, объекты, которые хранят оба 2% торированный вольфрам для сварки постоянным током и другой тип вольфрама (обычно чистый или циркониевый вольфрам) для сварки переменным током. в наличии только один вольфрамовый тип.

Тематические исследования

Чтобы оценить возможность перехода на 1½% лантансодержащего вольфрама для сварки постоянным током, был проведен ряд исследований. были выполнены.Ниже приводится краткое изложение некоторых из них:

Исследование №1

В 1998 году на выставке Американского общества сварщиков в Детройте, штат Мичиган, один крупный производитель вольфрама представил независимую исследование, проведенное на 1½% лантансодержащем вольфраме. Таким образом, 2% тория, 2% церия и 1½% лантана двух производителей. вольфрама сравнивали, наблюдая эрозию наконечника после 300 разрядов дуги постоянного тока как при 70 ампер, так и при 150 ампер.Как в нижнем, так и в при более высокой силе тока вольфрам с содержанием лантана 1½% показал наименьшую степень эрозии острия и наиболее стабильное поведение дуги.

Исследование №2

Военно-воздушные силы провели исследование вольфрама с содержанием лантана 1½% и вольфрама с содержанием тория 2% для оценки характеристик зажигания дуги. текущие возможности и проникновение.Они использовали электроды диаметром 5/32 дюйма для сварки алюминия 6061-T6 и нержавеющей стали 304. с машиной Miller 350 Synchrowave GTAW. Используя как высокочастотный, так и сенсорный пуск, лантансодержащие электроды выполняли лучше или равно торированным электродам. Кроме того, геометрия острия была более стабильной при сильном токе на лантанате. электроды. Не было обнаружено существенной разницы в стабильности дуги, проваре или форме наплавленного валика.Наконец, они пришли к выводу что не было необходимости повторно сертифицировать существующие процедуры сварки или операторов при использовании лантансодержащих электродов.

Исследование №3

Независимые исследования были проведены в Institut de Soudure в Париже, Institut fuer Schweisstechnische Fertigungsverfahren TH-Aachen и в Schweisstechnische Zentralanstalt в Вене.Они обнаружили, что в каждом случае срок службы лантаносодержащие электроды были длиннее, чем ториевые электроды. Кроме того, скорость расхода электрода была выше для торированных электродов, чем для лантаната. Никаких различий в характеристиках зажигания дуги установить не удалось.

Pro-Fusion от Elderfield & Hall

Pro-Fusion специализируется на оптимизации часто упускаемой из виду переменной вольфрамового электрода в процессе сварки.Мы предлагаем превосходное качество 1½% лантанированного вольфрама различных диаметров. Кроме того, мы предлагаем шлифовальный станок для вольфрамовых электродов Sharpshooter для точной геометрии наконечника электрода и электроды для сварки с предварительной шлифовкой, которые обеспечивают гарантированную точность электрода, поскольку они производятся в соответствии с жесткими допусками.

Заключение

Обычно используемый тип вольфрама с содержанием 2% тория представляет собой потенциальную опасность для здоровья.Нерадиоактивный вольфрам с содержанием лантана 1½% представляет собой альтернатива этому материалу, который обеспечивает легкий переход и часто дает лучшие характеристики. Поэтому Pro-Fusion дает следующие рекомендации:

  • Исследование материалов, альтернативных торированному вольфраму. В качестве альтернативы рассмотрите возможность использования высококачественного вольфрама с содержанием 1½% лантана.
  • Рассмотрите возможность использования электродов предварительного заземления.Это гарантирует качество электрода, геометрические размеры наконечника и чистоту поверхности. для оптимальных результатов сварки. Кроме того, он устраняет опасения по поводу наличия радиоактивной торированной шлифовальной пыли на вашем предприятии.

Посетите i-Tungsten.com, чтобы приобрести вольфрамовые электроды Sharpshooter.

– – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – –


Для чего используется торированный вольфрам?

Свойства вольфрама изменяются при его сплавлении с торием.Например, торированный вольфрамовый электрод имеет большую токонесущую способность, чем чистый вольфрам. Это позволяет ему переносить больше тепла и снижает вероятность включения вольфрама. Это также облегчает запуск сварочной дуги и делает ее геометрию более стабильной. Торированный вольфрам был и остается основой дуговой сварки вольфрамовым электродом в среде инертного газа (TIG) из-за предсказуемости, которую он привносит в процесс сварки TIG и сварные швы. Однако его главный недостаток в том, что он слаборадиоактивен.

Большая часть излучения тория выделяется в виде альфа-частиц. Это низкоэнергетический тип излучения, который можно заблокировать чем-то тонким, например, листом бумаги. Одежда и кожа образуют достаточный барьер для безопасного использования тория. Однако вольфрамовые электроды перед использованием затачивают, и когда измельченные частицы тория проглатываются или вдыхаются, они становятся канцерогенами. По этой причине во многих сварочных проектах выбирают вольфрамовые электроды, в которых используется другой легирующий оксид.Поскольку это правда, вам может быть интересно, для чего используется торированный вольфрам. В этом посте мы обсудим, когда и почему торированный вольфрам все еще используется в сварочных проектах.

Для чего используется торированный вольфрам?

Во многих процессах сварки TIG торированный вольфрам был заменен вольфрамом, легированным другим оксидом металла, таким как церий, лантан или цирконий. Имея широкий выбор типов нерадиоактивных вольфрамовых электродов, естественно задаться вопросом, почему до сих пор используются торированные вольфрамовые электроды.Частично причина в том, что торированный вольфрам имеет долгую историю хороших результатов практически во всех областях сварки TIG. Его нелегко заменить.

Сварка с очень высокими техническими характеристиками в аэрокосмической и атомной промышленности была разработана, отработана и сертифицирована с использованием торированных вольфрамовых электродов. Разработать новые спецификации процедуры сварки непросто. Торированный вольфрам также имеет положительную репутацию среди сварщиков и считается лучшим в сохранении острого угла заточки вольфрама при расширенной сварке без разбрызгивания или расщепления, в отличие от других вольфрамовых электродов.

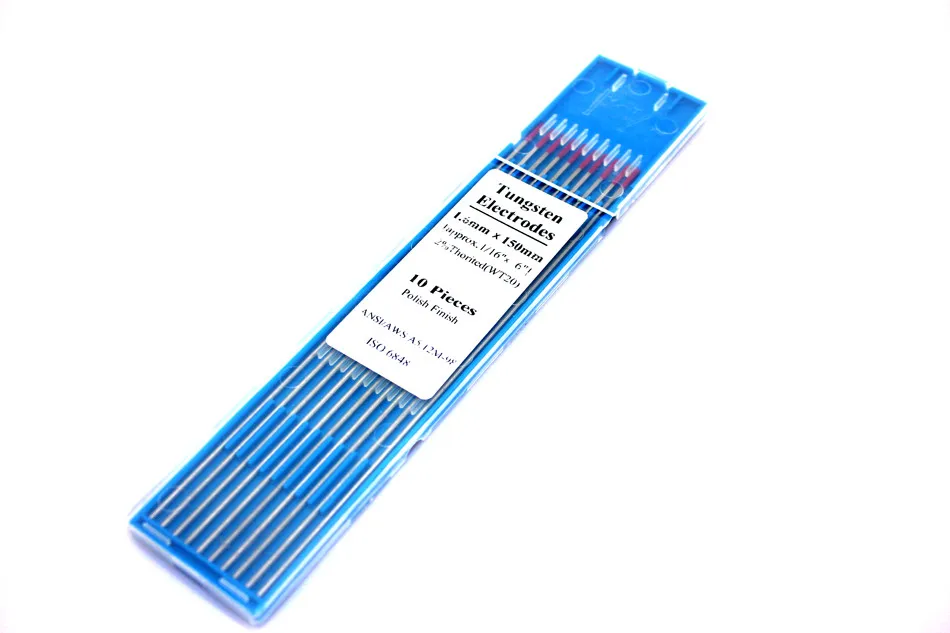

Торированные вольфрамовые электроды

остаются единственными сертифицированными электродами для сварки с высокими техническими характеристиками. Даже в сварочных процессах, где другие электроды сертифицированы и доступны, сами сварщики часто предпочитают торированный вольфрам, предпочитая его другим типам вольфрамовых электродов GTAW, даже если эти типы сертифицированы. К счастью, есть способы безопасной работы с торированным вольфрамом.

Как безопасно использовать торированные вольфрамовые электроды

Поскольку радиоактивные альфа-частицы тория представляют опасность для человека только в том случае, если они вдыхаются, проглатываются или проникают через кожный барьер, риск торированного вольфрама в основном связан с измельчением вольфрама.Этот риск можно в некоторой степени снизить, приняв меры безопасности во время шлифования.

Общие меры предосторожности при измельчении торированного вольфрама могут включать:

  • Вентиляция: Американское общество сварщиков (AWS) рекомендует местную вытяжную вентиляцию рядом с источником шлифования для улавливания пыли. Он также рекомендует дополнить это другими мерами, если это будет сочтено необходимым.
  • Респираторное оборудование: AWS также предлагает использовать средства защиты органов дыхания, но не дает конкретных сведений о форме, в которой должно использоваться респираторное оборудование.В значительной степени руководство должно решить, что больше подходит: маски или респираторы.
  • Очистка и утилизация: Институт сварки (TWI), британская торговая организация, рекомендует, чтобы вся пыль, собираемая вытяжной вентиляцией или выметаемая из зоны заточки, а также все использованные наконечники помещались в герметичный контейнер, маркировались и доставлялись в территория полигона.

Приведенные выше меры предосторожности представляют собой довольно простые меры, основанные на здравом смысле, которые обычно уже используются при проведении сварочных работ даже в присутствии нерадиоактивных материалов.Реальная проблема, однако, заключается в том, что измельчение и утилизация торированного вольфрама представляет собой потенциальный источник ответственности.

Даже когда вентиляция и очистка строго соблюдаются и тщательно выполняются, нет никакой возможности быть полностью уверенным в том, что с участка удалена вся пыль от шлифования торированного вольфрама. Решение для большинства сварщиков, использующих торированные вольфрамовые электроды, состоит в том, чтобы избежать его шлифовки, заказав вольфрамовые электроды, предварительно отшлифованные производителем в контролируемой среде.

Преимущество предварительно отшлифованных торированных вольфрамовых электродов

Очевидным преимуществом предварительно заточенного ториевого вольфрамового электрода является то, что он полностью исключает любой риск контакта с радиоактивной пылью. Также легче утилизировать отработанные торированные вольфрамовые электроды, поскольку их можно просто вернуть производителю.

Менее очевидным преимуществом предварительно измельченного торированного вольфрама является то, что производитель может произвести более точную и полированную шлифовку вольфрама, чем это возможно в цехе или на производстве.Это уменьшает количество заусенцев на вольфрамовом наконечнике, возникающих в процессе обработки, и, как следствие, значительно снижает вероятность образования вольфрамовых включений в сварном шве. В процессах сварки с высокими техническими характеристиками, где до сих пор используется торированный вольфрам, эта очень точная обработка является значительным преимуществом.

Итак, для каких процессов используется торированный вольфрам? Одним из примеров является орбитальная сварка. Орбитальная сварка TIG часто используется в аэрокосмической и атомной энергетике, где дефекты недопустимы.В этих проектах параметры орбитальной сварки были разработаны для удовлетворения строгих требований требовательных приложений в течение нескольких десятилетий, а затраты времени и денег на квалификацию сварных швов, выполненных с другим типом вольфрамового электрода, просто непомерно высоки. Предварительно отшлифованный ториевый вольфрамовый электрод соответствует существующим параметрам сварки без необходимости повторной аттестации сварных швов, предотвращает риск радиационного облучения, устраняет ответственность за утилизацию и обеспечивает более высокое качество сварного шва в этих областях применения с высокими техническими характеристиками.

Arc Machines, Inc. рекомендует и предлагает предварительно заточенные вольфрамовые электроды Wolfram для всех своих орбитальных сварочных аппаратов. Для получения дополнительной информации о высококачественном торированном вольфраме обращайтесь по телефону [email protected] . По вопросам обслуживания обращайтесь по телефону [email protected] . Свяжитесь с нами по телефону , чтобы узнать больше о специальных решениях для орбитальной сварки.

Почему я до сих пор использую 2-процентный торированный (красный) вольфрам

Примечание. Мнения, высказанные в этом посте, принадлежат исключительно автору.

Много лет назад, когда я еще был подмастерьем в Chrysler, практически все использовали 2-процентный торированный (или «красный») вольфрам, по крайней мере, для сварки постоянным током. В учебном центре инструктор Том Солей предложил мне попробовать вольфрам, содержащий лантан и церий.Он объяснил мне, как опасения по поводу радиации, исходящей от красного вольфрама, заставили сварочную промышленность искать альтернативы. По его мнению, это было ненужно. Так что я поэкспериментировал с ними, но ни один из них не держал острие долго, и я быстро вернулся к проверенному и верному красному цвету. Ни у кого нет времени на электроды, которые ломаются или быстро тупятся.

Для меня 2-процентный торий всегда был лучшим универсальным электродом, и точка. Он длится дольше всех, удерживает самое острое острие и имеет самую прочную дугу.

Когда я впервые попробовал электроды из других сплавов, это было почти началом поиска альтернатив в отрасли. Том сказал мне, что в основном все остальные электроды пытались «быть» красными, и это то, что я принял близко к сердцу. Зачем использовать подражатель, когда можно использовать оригинал?

Черт возьми, я даже пропустил чистый вольфрам (зеленый) и использовал красный при сварке алюминия на переменном токе трансформаторным Synchrowave 350, который был у нас в магазине. Зеленый мягче и легче скатывается при сварке алюминия на переменном токе, но он также плохо переносит нагрев.Я предпочел иметь вольфрам, который не раскалывается при нагревании, а не тот, который быстро слипается.

Несмотря на то, что наше презрение к альтернативам и приверженность красному цвету во многом были анекдотичными и не очень научными, рассуждения казались здравыми. Красные электроды так долго остаются острыми и настолько твердые, что они не могут выделять ничего значительно вредного для вдыхания во время процесса сварки или впитывания при обращении.

Мы думали, что вдыхание пыли может быть проблемой, но пошутили, что «если вы не нюхаете ее», вы, вероятно, не получите достаточного количества пыли в свое тело, чтобы вызвать проблемы.И все мы знали достаточно старожилов, у которых не было рака, чтобы это казалось маловероятным виновником.

Стив Хигли со страницы «Оцените мою сварку» в Facebook несколько месяцев назад прислал мне сообщение, в котором спросил мое мнение об электродах для сварки TIG. Я в основном ответил сжатой версией того, что я написал здесь. Чуть позже он прислал мне статью из TWI (The Welding Institute) в Великобритании, которая в основном (и научно) совпадала с моим мнением.

Согласно статье «При горении дуги выброса радиоактивного вещества практически не происходит», а «сварщик, держащий электрод в течение целого года [получает] очень малую долю предельно допустимой дозы облучения, и делается вывод, что внешняя радиационная опасность, вероятно, будет незначительной.

На самом деле, единственная реальная опасность при использовании 2-процентного тория исходит, как мы выяснили, от вдыхания пыли во время шлифования: «В процессе шлифования могут образовываться частицы вольфрама с торием на поверхности. Именно эти частицы пыли представляют основную опасность, так как их можно вдыхать, а торий может выделять альфа-частицы с поверхности». Несмотря на это , «риск рака у сварщиков TIG из-за воздействия тория очень низок, поскольку время воздействия на людей неизменно мало», – сообщается в статье.

Слева направо, цериевый (оранжевый), лантановый (серый), 2% торий (красный).
Фото предоставлено компанией Brown Dog Welding.

Так почему же становится все труднее найти 2 процента, и почему так много производителей отказываются производить его больше? Потому что, даже если опасность настолько мала, что ее почти не существует, особенно когда приняты надлежащие меры предосторожности (например, не вдыхать шлифовальную пыль), они боятся ответственности.Часто есть и другие обручи, через которые нужно прыгать, так как в некоторых местах это считается опасным материалом. И в их глазах есть совсем нерадиоактивные варианты. Последний момент меня смущает.

Обычно не сварщики говорят нам, что у нас есть «жизнеспособные альтернативы». Конечно, в наши дни лантановые и цериевые вольфрамовые электроды на намного более совершенны, чем даже всего 10 лет назад. Говорят, что некоторые инверторные сварочные аппараты (например, Miller Dynasties, которыми я пользуюсь) точно настроены на характеристики дуги.И, честно говоря, не каждый сварщик может заметить разницу или даже надавит на электрод достаточно сильно, чтобы это заметить. Но я могу, и я делаю. За свои деньги я по-прежнему получаю наилучшие результаты от 2-процентного тория, и в моем магазине я буду продолжать использовать его до тех пор, пока он у меня есть.

Торированный вольфрам опасен радиоактивностью для сварщиков

Фон

В то время как 2-процентный торированный вольфрам был наиболее часто используемым вольфрамовым материалом в течение многих лет, этот тип электродов подвергается все более тщательному изучению из-за опасений по поводу окружающей среды и безопасности пользователей этого материала.Опасения возникают из-за того, что элемент торий радиоактивен.

Исходя из этого, многие организации оценили альтернативные типы вольфрама, чтобы увидеть, какие изменения в характеристиках они увидят при переходе на нерадиоактивный вольфрам.

Проблема радиоактивности

Торий, используемый в 2-процентном торированном вольфраме, является радиоактивным элементом и поэтому может быть опасен для здоровья тех, кто подвергается его воздействию, и для окружающей среды.

Это альфа-излучатель, однако, когда он находится внутри стержня вольфрамового электрода, он заключен в вольфрамовую матрицу, поэтому внешнее излучение мало.

Основной риск для сварщика возникает при проглатывании материала. Это происходит в первую очередь при вдыхании пыли, возникающей при шлифовке наконечников для сварки, но также в меньшей степени при вдыхании любых паров, выделяющихся при сварке.

Американское общество сварщиков в своих A5.12 «Спецификациях на электроды из вольфрама и вольфрамовых сплавов для дуговой сварки и резки» заявляет по этому вопросу следующее: «Торий радиоактивен и может представлять опасность при внешнем и внутреннем облучении.Если альтернативы технически осуществимы, их следует использовать».

Они подтверждают, что основной проблемой при использовании этого материала является проглатывание пыли, образующейся при шлифовке точек на электродах.

Далее они говорят: «…во время заточки наконечников электродов происходит образование радиоактивной пыли с риском внутреннего облучения. Следовательно, необходимо использовать местную вытяжную вентиляцию для контроля запыленности у источника, дополняя при необходимости средствами защиты органов дыхания.”

Европа также признала опасность 2-процентного тория вольфрама. TWI (Институт сварки), который является британским аналогом AWS, сообщает, что «Управление по охране труда и технике безопасности Великобритании (HSE) выпустило информационный документ, предусматривающий хранение и использование торированных вольфрамовых электродов.

«В нем указано, что во время шлифования должна быть обеспечена местная вытяжная вентиляция, а пыль от шлифовального оборудования и отработанные наконечники утилизируются в герметичном контейнере на свалку.”

Далее: «HSE рекомендовал заводским инспекторам, что там, где торированные вольфрамовые электроды не являются необходимыми для обеспечения качества сварного шва, следует поощрять пользователей к поиску альтернатив».

В очень подробном исследовании, проведенном DVS (Немецким обществом сварщиков), они измерили количество радиоактивных альфа-частиц и спектры энергии гамма-излучения в окружающем воздухе во время шлифовки вольфрамовых электродов.

Некоторые из рекомендаций этого исследования включали: (i) рекомендуется работать, если это возможно, без использования сварочных электродов, содержащих торий; (ii) если это невозможно, следует принять меры предосторожности для защиты работников от загрязнения или вдыхания шлифовальной пыли; и (iii) рабочая зона должна регулярно очищаться, чтобы избежать загрязнения, вызванного осаждением пыли.

Еще одно исследование было проведено в Германии Департаментом земли Бавария по вопросам развития и окружающей среды.

Они пришли к выводу, что на предприятиях, где нет системы пылеудаления при измельчении торированного вольфрама, воздействие вредных частиц в четыре раза больше, чем при вытяжке. Однако, несмотря на то, что сбор пыли обеспечивает значительное улучшение, уровни все еще могут быть слишком высокими.

Кроме того, они упомянули, что торированные вольфрамовые электроды, хранящиеся в коробках на полке, не представляют потенциальной опасности.

В настоящее время в Комиссию Европейского Сообщества внесено предложение резко ужесточить правовые нормы в отношении использования и утилизации ториевых электродов.

В штате Калифорния производители вольфрама теперь включают упаковку 2-процентных торированных вольфрамовых электродов с предупреждением, подобным тому, которое использует Osram Sylvania, а именно: «ВНИМАНИЕ! Этот продукт содержит или производит химическое вещество, известное в штате Калифорния. вызвать рак.(Калифорнийский кодекс здоровья и безопасности 25249.5 и последующие)”

Наконец, один из крупнейших производителей вольфрама в США, Teledyne Tungsten Products, перечисляет следующие предостережения/предупреждения в своих листах MSDS:

«Торий является природным низкоуровневым радиоактивным элементом. Торий в первую очередь является источником альфа-излучения. Дочерние элементы в цепочке распада излучают альфа-, бета- и гамма-излучение. материалы.”

«Последствия чрезмерного воздействия: … Хроническое вдыхание пыли может вызвать повреждение легких у людей».

«Оценка канцерогенности: NTP-1 (Thoria). Примечание: NTP-1: Вещества или группы веществ, которые, как известно, являются канцерогенными. «Известные канцерогены» определяются в отчете NTP (Национальной токсикологической программы) как те вещества, для которых имеется достаточно доказательств канцерогенности в исследованиях на людях, чтобы указать на причинно-следственную связь между агентом и раком человека».

“Токсикологическая информация: ….Сильное воздействие пыли или проглатывание больших количеств растворимых соединений вызывает изменения в массе тела, поведении, клетках крови, активности холинэстеразы и сперме у экспериментальных животных».

Нерадиоактивные вольфрамовые материалы

Из-за проблемы, обсуждавшейся в разделе выше, были разработаны два важных альтернативных нерадиоактивных вольфрамовых материала. Первый, представленный в 1980-х годах, чаще всего доступен в виде 2-процентного цериевого вольфрама.Этот материал обычно используется для сварки постоянным током с меньшей силой тока. На самом деле, она занимает очень большую долю рынка по продажам процесса орбитальной сварки.

Совсем недавно появился 1½-процентный лантансодержащий вольфрам, который может стать будущим стандартом для вольфрамовых электродов.

Содержание 1½ процента по весу (в отличие от 2 процентов) было выбрано тремя крупнейшими производителями в качестве оптимального количества содержания на основании научных исследований, которые показали, что это количество содержания наиболее точно отражает характеристики проводимости 2-процентного тория. вольфрам.

Таким образом, сварщики обычно могут легко заменить свой радиоактивный 2-процентный ториевый материал этим вольфрамом и не должны вносить какие-либо изменения в программу сварки.

Кроме того, поскольку материал оксида лантана менее плотный, чем оксид тория, палочка из 1½-процентного (по весу) лантанированного вольфрама фактически содержит на 15 процентов больше оксидов по объему, чем палочка из 2-процентного (по весу) торированного вольфрама. . Это способствует зажиганию и стабильности дуги, а также долговечности, поскольку дополнительный объем оксидов охлаждает наконечник.

Наконец, вольфрам с содержанием лантана 1½ процента подходит для сварки как на переменном, так и на постоянном токе. Таким образом, предприятия, которые хранят как 2-процентный торированный вольфрам для сварки постоянным током, так и другой тип вольфрама (обычно чистый или циркониевый вольфрам) для сварки переменным током, могут иметь только один тип вольфрама.

Тематические исследования

Чтобы оценить возможность перехода на 1½-процентный лантансодержащий вольфрам для сварки постоянным током, был проведен ряд исследований.Ниже приведены краткие сведения о некоторых из них:

Исследование 1

В 1998 году на выставке Американского общества сварщиков в Детройте, штат Мичиган, один крупный производитель вольфрама представил независимое исследование, проведенное на вольфраме с содержанием лантана 1½ процента. Таким образом, 2-процентный ториевый, 2-процентный цериевый и два производителя с 1½-процентным лантановым вольфрамом сравнивались путем наблюдения за эрозией кончика после 300 разрядов дуги постоянного тока при токе 70 и 150 ампер. Как при более низкой, так и при более высокой силе тока вольфрам, содержащий 1½ процента лантана, показал наименьшую степень эрозии острия и наиболее стабильное поведение дуги.

Исследование 2

Военно-воздушные силы США провели исследование 1½-процентного лантансодержащего вольфрама по сравнению с 2-процентным торированным вольфрамом для оценки характеристик зажигания дуги, допустимого тока и проникновения.

Они использовали электроды диаметром 5/32 дюйма для сварки алюминия 6061-T6 и нержавеющей стали 304 на машине GTAW Miller 350 Synchrowave.

При использовании как высокой частоты, так и касания электроды с лантановым покрытием работали лучше, чем электроды с торием, или не уступали им.

Кроме того, геометрия наконечника была более стабильной при сильном токе на электродах с лантановым покрытием. Не было обнаружено существенной разницы в стабильности дуги, проваре или форме наплавленного валика.

Наконец, они пришли к выводу, что нет необходимости повторно сертифицировать существующие процедуры сварки или операторов при использовании лантансодержащих электродов.

Исследование 3

Независимые исследования были проведены в Институте судюра в Париже, Институте технической технической помощи TH-Аахен и в Техническом центре Швейцарии в Вене.

Они обнаружили, что в каждом случае срок службы электродов, содержащих лантан, был больше, чем у электродов, содержащих тор. Кроме того, скорость расхода электрода была выше для ториевых электродов, чем для лантансодержащих. Никаких различий в характеристиках зажигания дуги установить не удалось.

Заключение

Обычно используемый 2-процентный торированный вольфрам представляет собой потенциальную опасность для здоровья. Альтернативой этому материалу является нерадиоактивный 1½-процентный лантансодержащий вольфрам, который обеспечивает легкий переход и часто дает лучшие характеристики.

Welding Automation и ее дистрибьюторы имеют запасы 2%-ного латинированного вольфрама , который, как показали австралийские испытания, проведенные Австралийской (бывшей подводной лодкой, ныне) судостроительной корпорацией, наиболее точно соответствует характеристикам 2%-ного торированного вольфрама.

Облучение торием, содержащимся в торированных вольфрамовых сварочных электродах | Интернет-исследования в области здравоохранения и окружающей среды (HERO)

ID ГЕРОЯ

1750678

Тип ссылки

Журнальная статья

Заголовок

Воздействие тория, содержащегося в торированных вольфрамовых сварочных электродах

Авторы)

Янкович, Дж. Т.; Андервуд, Вашингтон; Гудвин, GM

Год

1999 г.

Рецензируется ли эксперт?

Да

Журнал

Журнал Американской ассоциации промышленной гигиены
ISSN: 0002-8894

Номер отчета

БИОСИС/99/19133

Объем

60

Проблема

3

Номера страниц

384-389

Язык

Английский

PMID

10386359

DOI

10.1080/00028899908984457

Идентификатор Web of Science

WOS:000080908700016

Абстрактный

Информация, представленная в этой статье, может быть использована для оценки дозы облучения, связанной с использованием торированных вольфрамовых электродов при сварке вольфрамом в среде инертного газа. Концентрации 232Th в зоне и зоне дыхания, образующиеся в результате сварки и заточки электродов, а также информация о размере частиц; изотопный состав электродов двух отечественных производителей и одного европейского производителя; представлены технологические переменные и оценки количества изготовленных торированных вольфрамовых электродов.Предыдущая литература рассматривается и сравнивается с результатами этого исследования. Изотопный анализ электрода с номинальным содержанием 2% тория показал 0,6 млн-1 +/- 0,4 млн-1 230Th и менее 0,1 млн-1 228Th. Анализ вольфрамового электрода с церием и лантанированного вольфрамового электрода для 232Th показал 124 и 177 частей на миллион соответственно. Расход электрода при сварке в первую очередь был связан с заточкой наконечника. Менее 3% потери веса приходится на процесс сварки. Концентрация вдыхаемых частиц тория в маске в зоне дыхания сварщика равнялась 0.002 x 10(-12) мкКи 232Th/мл. Концентрация респирабельных частиц тория при заточке электродов составляла 1,3 x 10 (-12) мкКи 232Th/мл. Измеренное время заточки составило 20 секунд на электрод. Оценки медианного аэродинамического диаметра активности вдыхаемой фракции аэрозолей для сварки и заточки электродов составили 3,5 и 5 микрон соответственно при измерении в зоне дыхания на расстоянии 0,3 м (12 дюймов) от точки операции. Доля вдыхаемых аэрозолей при сварке и заточке составила 45 и 60 %.

Ключевые слова

Радиация-Генерал; токсикология-общая; токсикология-экологическая и промышленная токсикология; Общественное здравоохранение: здоровье окружающей среды – Разное; Гоминиды

Воздействие тория при сварке вольфрамовых электродов в инертных газах торированными вольфрамовыми электродами | Дозиметрия радиационной защиты

Получить помощь с доступом

Институциональный доступ

Доступ к контенту с ограниченным доступом в Oxford Academic часто предоставляется посредством институциональных подписок и покупок.Если вы являетесь членом учреждения с активной учетной записью, вы можете получить доступ к контенту следующими способами:

Доступ на основе IP

Как правило, доступ предоставляется через институциональную сеть к диапазону IP-адресов. Эта аутентификация происходит автоматически, и невозможно выйти из учетной записи с проверкой подлинности IP.

Войдите через свое учреждение

Выберите этот вариант, чтобы получить удаленный доступ за пределами вашего учреждения.

Технология Shibboleth/Open Athens используется для обеспечения единого входа между веб-сайтом вашего учебного заведения и Oxford Academic.

  1. Щелкните Войти через свое учреждение.
  2. Выберите свое учреждение из предоставленного списка, после чего вы перейдете на веб-сайт вашего учреждения для входа.
  3. Находясь на сайте учреждения, используйте учетные данные, предоставленные вашим учреждением.Не используйте личную учетную запись Oxford Academic.
  4. После успешного входа вы вернетесь в Oxford Academic.

Если вашего учреждения нет в списке или вы не можете войти на веб-сайт своего учреждения, обратитесь к своему библиотекарю или администратору.

Войти с помощью читательского билета

Введите номер своего читательского билета, чтобы войти в систему. Если вы не можете войти в систему, обратитесь к своему библиотекарю.

Члены общества

Многие общества предлагают своим членам доступ к своим журналам с помощью единого входа между веб-сайтом общества и Oxford Academic. Из журнала Oxford Academic:

  1. Щелкните Войти через сайт сообщества.
  2. При посещении сайта общества используйте учетные данные, предоставленные этим обществом. Не используйте личную учетную запись Oxford Academic.
  3. После успешного входа вы вернетесь в Oxford Academic.

Если у вас нет учетной записи сообщества или вы забыли свое имя пользователя или пароль, обратитесь в свое общество.

Некоторые общества используют личные аккаунты Oxford Academic для своих членов.

Личный кабинет

Личную учетную запись можно использовать для получения оповещений по электронной почте, сохранения результатов поиска, покупки контента и активации подписок.

Некоторые общества используют личные учетные записи Oxford Academic для предоставления доступа своим членам.

Институциональная администрация

Для библиотекарей и администраторов ваша личная учетная запись также предоставляет доступ к управлению институциональной учетной записью. Здесь вы найдете параметры для просмотра и активации подписок, управления институциональными настройками и параметрами доступа, доступа к статистике использования и т. д.

Просмотр ваших зарегистрированных учетных записей

Вы можете одновременно войти в свою личную учетную запись и учетную запись своего учреждения.Щелкните значок учетной записи в левом верхнем углу, чтобы просмотреть учетные записи, в которые вы вошли, и получить доступ к функциям управления учетной записью.

Выполнен вход, но нет доступа к содержимому

Oxford Academic предлагает широкий ассортимент продукции. Подписка учреждения может не распространяться на контент, к которому вы пытаетесь получить доступ. Если вы считаете, что у вас должен быть доступ к этому контенту, обратитесь к своему библиотекарю.

.

Добавить комментарий

Ваш адрес email не будет опубликован.
