Электроэрозионная обработка – типы, область применения, плюсы и минусы [Часть 1]
Электроэрозионная обработка – это бесконтактный процесс, при котором желаемая форма достигается с помощью электрических разрядов. Инженеры часто вынуждены обращаться к ЭЭО, когда традиционные методы обработки достигают своих пределов.
С рассвета промышленной революции наши технологические возможности ограничивал дизайн наших изделий. Первое, что мы проверяем после, а иногда и во время проектирования изделия, – это соответствие выбранного производственного процесса желаемым техническим характеристикам.
Электроэрозионная обработка (ЭЭО) в корне меняет ситуацию. В отличие от обычных процессов, таких как литье, формовка и другие традиционные процессы механической обработки, ЭЭО может достичь очень высокого уровня качества, используя цифровые входные данные.
В этой статье мы рассмотрим процесс ЭЭО и его различные виды. Мы также обсудим его различные преимущества и ограничения. Данная статья позволит глубже понять различные процессы ЭЭО и выяснить, какой из них лучше всего подходит для ваших нужд.
Что такое электроэрозионная обработка?
Электроэрозионная обработка – это субтрактивный производственный процесс, основанный на использовании тепла. Он преобразует электрический разряд в тепловую энергию, которая расплавляет или испаряет излишки материала с заготовки.
Процесс манипулирует этой эрозией для создания желаемых срезов и форм из сырья. Из-за использования электрического разряда этот процесс также иногда называют электроискровой обработкой.
Поскольку процесс основан на проведении электричества через материал, он работает только с материалами, которые являются хорошими проводниками. Процесс невероятно надежен в обеспечении высокоточных резов независимо от твердости или мягкости материала при условии, что он обладает хорошей электропроводностью.
В результате мы можем использовать ЭЭО для резки материалов высокой твердости, таких как инконель и карбид вольфрама. Инженеры также обращаются к ЭЭО, когда им нужно вырезать сложные формы, которые невозможно получить с помощью традиционных методов, таких как фрезерование.
Такие особенности, как острые внутренние кромки и глубокие полости, являются эксклюзивными для электроэрозионной обработки.
Как происходит процесс электроэрозионной обработки?
Процесс состоит из двух основных частей: электрода и заготовки/материала. Каждая из них подключена к одному концу источника питания. Электрод несет заряд с одной стороны, а заготовка – с другой.
Когда они сближаются, из-за высокой разности потенциалов между ними от электрода к заготовке проскакивает белая горячая электрическая искра. Это создает в искровом промежутке температуру от 8 000 до 12 000 градусов Цельсия, что приводит к расплавлению материала и, следовательно, к эрозии.
Такие высокие температуры вызывают необходимость использования изолирующей или диэлектрической жидкости. Электрод и заготовка погружаются в диэлектрическую жидкость на все время процесса.
Диэлектрическая жидкость контролирует электрическую искру.
Она также действует как охлаждающая жидкость и смывает мельчайшие частицы, которые разрушаются в процессе.
Эродированные частицы могут иметь размер 2 микрона или меньше. Для сравнения, толщина человеческого волоса составляет 70 микрон (+/- 20 микрон). Эродированные частицы настолько мелкие, что их размер сравним с размером частиц пыли и дыма. Таким образом, с помощью ЭЭО мы можем достичь высокой степени точности.
Важно отметить, что весь процесс полностью автоматизирован и управляется ЧПУ. Никакого участия человека. Процесс для детали может даже генерироваться автоматически из моделей, созданных в программах 3D CAD.
Типы процессов электроэрозионной обработки
В зависимости от формы электрода и настройки процесса, мы можем получить из сырья множество различных форм и степеней точности. Исходя из этого, мы можем классифицировать процессы ЭЭО на три различных типа. К ним относятся:
- Электроэрозионная обработка c погружением штампа;
- Проволочная электроэрозионная обработка;
- Сверление отверстий методом ЭЭО.
Электроэрозионная обработка с погружением штампа

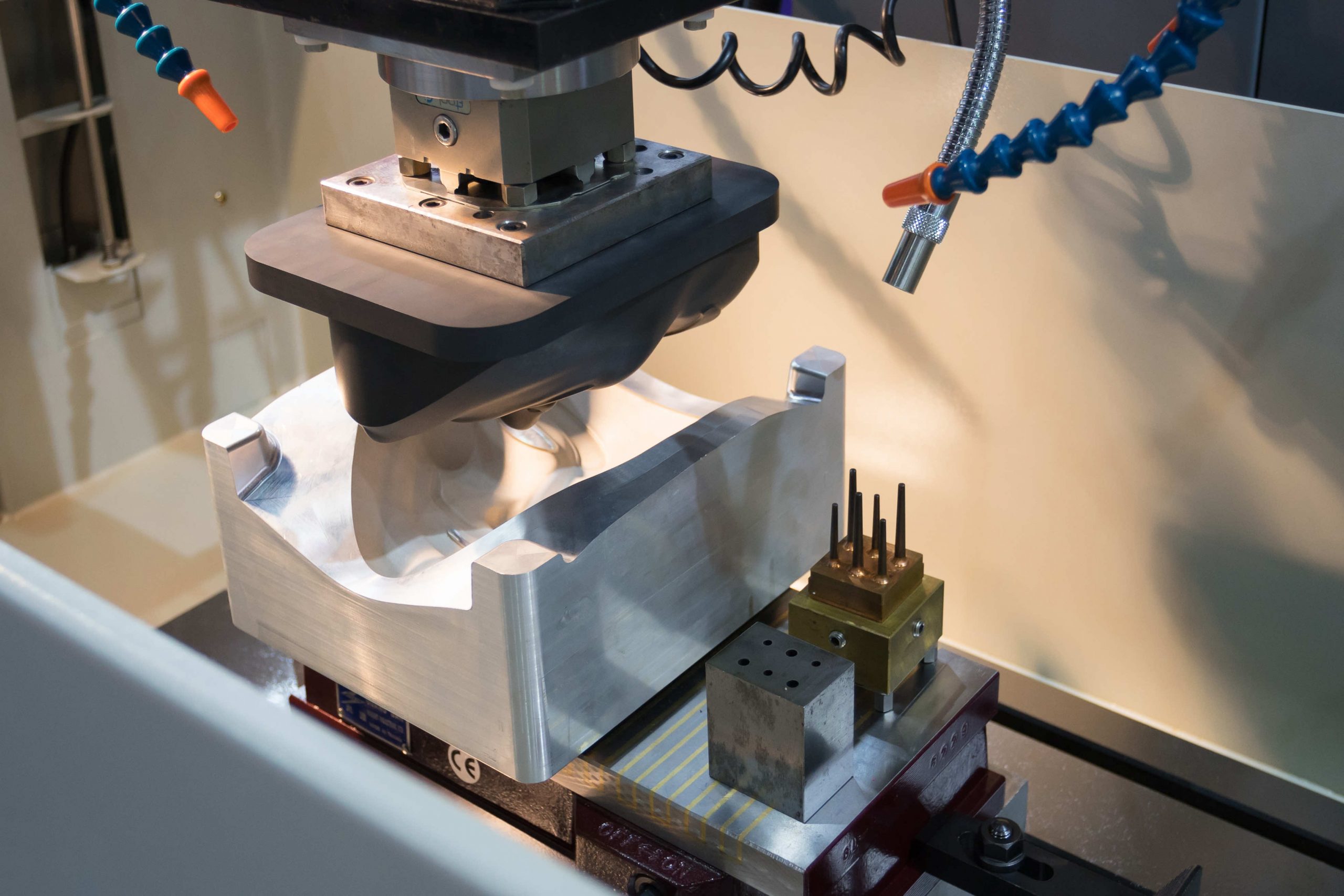

В процессе электроэрозионной обработки с погружением штампа в качестве электрода используется штамп, имеющий обратную форму желаемого реза. Этот электрод приводится в контакт или “погружается” в заготовку, погруженную в диэлектрическую жидкость. Это создает обратный отпечаток штампа в заготовке посредством серии электрических разрядов между электродом и заготовкой.
Представьте, что вы вдавливаете металлический предмет в глину. Глина принимает обратную форму металлического предмета. Процесс электроэрозионной обработки с погружением штампа работает точно так же.
Когда люди говорят об электроэрозионной обработке, обычно имеют в виду именно этот процесс. Это традиционный процесс ЭЭО, также известный как полостной, объемный, плунжерный или проходной.
При полостном электроэрозионном методе выбор материала электрода зависит от электропроводности и эрозионной стойкости материала. Чем выше оба показателя, тем лучше.
Поэтому такие электроды обычно изготавливаются из графита или меди.
С помощью этого метода можно создавать сложные элементы (например, острые внутренние углы), которые невозможны при обработке с помощью ЧПУ.
Проволочная электроэрозионная обработка

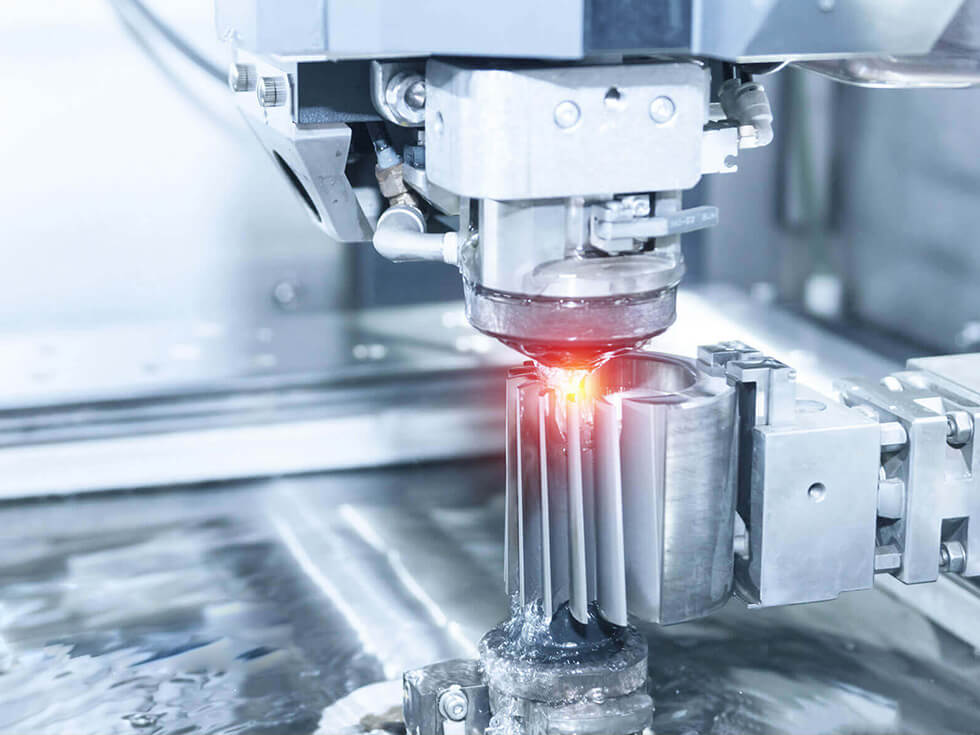

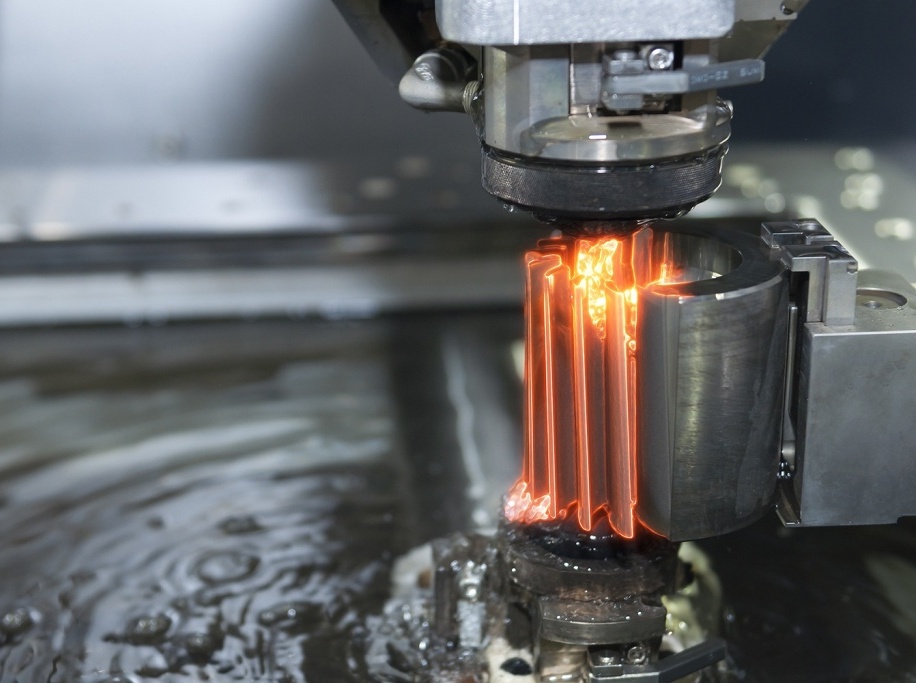

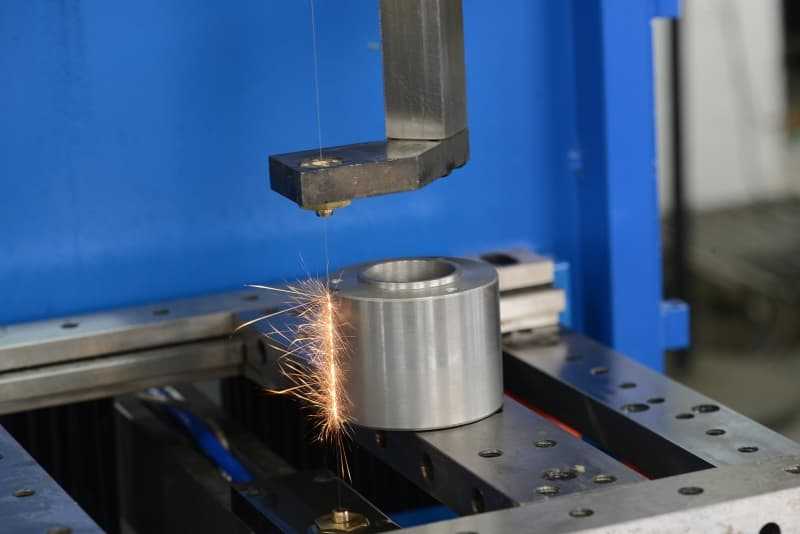

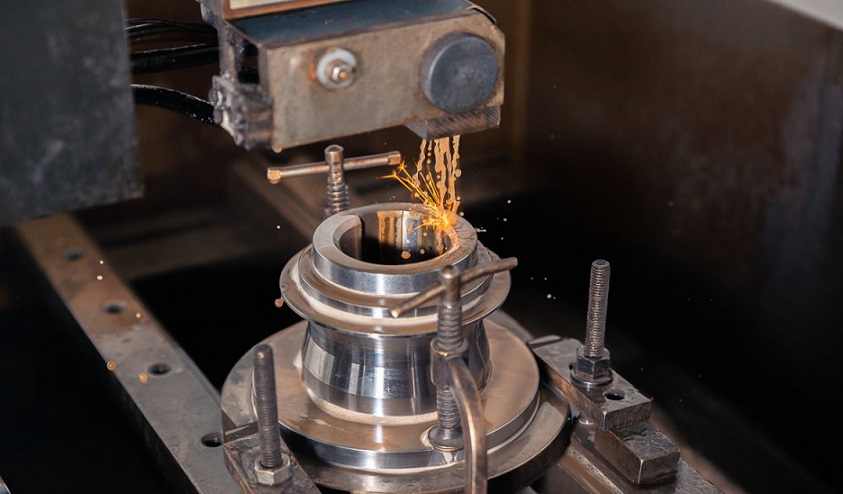

В процессе проволочной электроэрозионной обработки в качестве электрода используется тонкая проволока, а не штамп. Проволока проводит электрический заряд к материалу, вызывая микроскопическую эрозию материала в нужных местах.
Процесс похож на работу полотна ленточной пилы. Проволока проходит через материал и делает вертикальные надрезы в двух измерениях. Диаметр проволоки варьируется от 0,05 мм до 0,35 мм.
Проволока обычно изготавливается из меди или латуни и удерживается между алмазными направляющими. Поскольку в процессе работы проволока также сгорает, для поддержания точности и аккуратности готовых деталей в процессе резки с катушки постоянно подаётся новая проволока.
Однако при таком способе трудно добиться острых внутренних углов. Это связано с тем, что искровой промежуток между проволокой и материалом создает внутренние углы с небольшим радиусом около 0,15 мм вместо идеальной перпендикулярности.
Как правило, процесс проволочной электроэрозионной резки начинается с одного из краев заготовки. Но возможно также начало процесса обработки с центра заготовки.
В этом случае в центре заготовки создается отверстие с помощью процесса, известного как ЭЭО сверление малых отверстий. Затем в отверстие продевается проволока, и начинается процесс резки.
Инженеры используют проволочную электроэрозионную обработку для создания невероятно сложных форм с очень жесткими допусками. При необходимости электроэрозионная обработка проволокой может использоваться для изготовления миниатюрных деталей для часов и других применений.

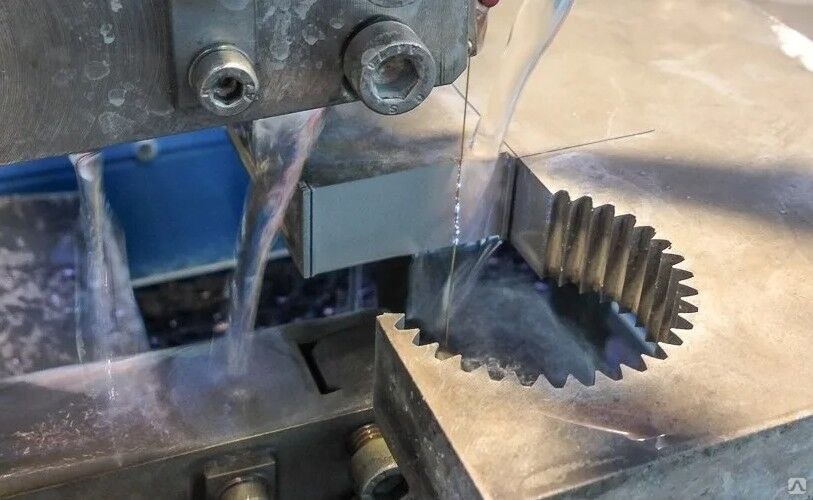

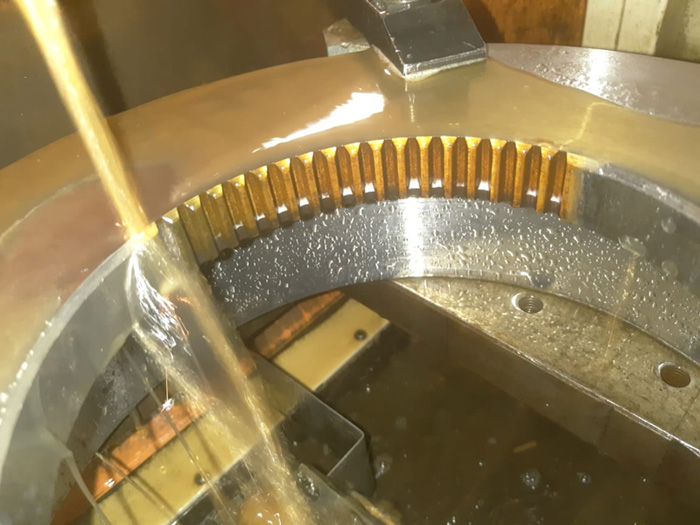

Деталь обработанная методом проволочной электроэрозионной обработки
Электроэрозионная обработка – ЛогКомпани
Электроэрозионной обработке, сокращенно ЭЭО, подвергаются электропроводящие заготовки с целью корректировки ее форм, типоразмеров, шероховатости и других поверхностных свойств.
Для этого на нее воздействуют электрическими импульсами, которые возникают между заготовкой и электродом, использующимся в качестве инструмента.
Электроразряды в цепи электрода и заготовки проводятся в импульсном режиме, иначе можно быстро нарушить целостность рабочей зоны, что приведет в итоге к разрушению электрода. Полярностью и скважностью импульсов можно регулировать работу электрода, тем самым уменьшая его естественный износ.
Длительность импульса определяет степень износа анода (при небольшой продолжительности) или катода (при большей длительности). Реально применяют оба способа, подключая заготовку при прямой или отрицательной полярности.
Способы электроэрозионной обработки
Существует несколько способов и вариантов ЭЭО:
- комбинированный вариант, когда ЭЭО применяется в комбинации с другими видами обработки;
- электроэрозионно-химический вариант обработки, когда ЭЭО применяется в комбинации с растворением поверхности заготовки в химическом электролите;
- анодно-химический способ обработки, когда под воздействием электротока в химической среде образуется окисная пленка, которую удаляют механически;
- электроэрозионный абразивный вариант обработки с применением электроэрозионного способа разрушения металлической поверхности;
Целью данной операции является электроэрозионный вариант:
- упрочнения поверхности заготовок;
- объемного копирования, когда заготовки копируют электрод-инструменты;
- прошивания, когда с помощью электрод-инструментов в заготовках образуются отверстия заданной формы;
- вырезания, когда электрод путем обхода заготовок создает изделие нужной формы;
- отрезки, когда отделяется часть детали;
- шлифовки с применением ЭЭО:
- многоконтурной обработки, когда достигается за один проход сложная комбинированная обработка заготовки.
Особенности электроэрозионной обработки
Для проведения операции ЭЭО, электрический генератор импульсов создает определенную импульсную последовательность, достигая сначала эффекта электрического пробоя, переходящего после в дуговой разряд.
Согласно заданным параметрам проведения операции генерируются импульсы с определенной частотой и длительностью. Импульсы меньшей длительности позволяют сделать металлическую поверхность заготовки менее шероховатой. Сила тока зависит от площади обрабатываемой заготовки.
Благодаря тому, что электроды могут принимать любую форму, с его помощью можно проводить обработку даже недоступных для обычных механических инструментов мест.
К недостаткам ЭЭО можно отнести то, что данной обработке можно подвергнуть только заготовки, обладающие токопроводящими свойствами. Кроме того операция отличается невысокой производительностью и повышенным энергопотреблением.
