Толкатель электрогидравлический ТЭ-80 с классом изоляции H

Весь каталог – толкатели электрогидравлические

Толкатели используются в подъемно-транспортном оборудовании, и входят в состав барабанных и дисковых тормозов, а также для привода механизмов автоматики. Толкатели электрогидравлические ТЭ-80 устанавливаются на тормоза ТКГ-400 и ТКГ-500. Толкатели ТЭ-80 работают в повторно-кратковременном режиме S3 (ПВ = 60%), с частотой включений до 2000 в час, а также в режиме S1 (ПВ = 100%) при температуре окружающей среды не выше 35С.

Поставляются толкатели маслонаполненными. Для их заполнения (например после ремонта) используется трансформаторное масло с вязкостью не менее 20 мм2/сек при +20С (1000 мм2/сек при -30С) для эксплуатации при температуре окружающей среды до -25С, при температуре окружающей среды до -40С использовать силиконовые жидкости с вязкостью 50 мм2/сек при +20С (500 мм2/сек при -50С). Климатические факторы условий эксплуатации внешней среды должны соответствовать исполнению У2 или ХЛ2 по ГОСТ 15150-69. В окружающей среде должны отсутствовать взрывоопасные концентрации пыли, паров или газов, а также паров или газов, разрушающих металл, изоляцию и резину. Допустимые колебания напряжения от 0,85 до 1,1 Uном.

Электрогидравлический толкатель является компактным блоком, в котором объединены все основные элементы гидравлической системы. Толкатель состоит из гидронасоса с приводным электродвигателем, гидропроводной системы с полостью компенсатора, цилиндра с поршнем и штоком который служит для преобразования электроэнергии гидравлическим способом в прямолинейное механическое движение.

Заливка и слив рабочей жидкости толкателя осуществляется через отверстие находящееся в корпусе камеры гидропроводной системы, которое закрывается пробкой с уплотнительным кольцом. Уплотнение штока производится тремя сальниковыми кольцами. Камера электродвигателя отделяется от камеры толкателя сальником вала ротора. В корпусе трехфазного асинхронного электродвигателя с естественным охлаждением размещен алюминиевый короткозамкнутый ротор привода. Обмотка статора пропитана маслостойким лаком. В клеммной коробке осуществляется подсоединение к электрической сети. Клемная коробка отделена от полости электродвигателя прокладкой под панелью с зажимами и от окружающей среды прокладками под корпусом и крышкой коробки, а также уплотнительным кольцом кабельного ввода.

Крыльчатка центробежного насоса с односторонним всасыванием и прямолинейными радиальными лопатками, обеспечивает нормальную работу толкателя вне зависимости от направления движения вала.
При работающем двигателе крыльчатка создает избыточное давление рабочей жидкости и нагнетает её под поршень, который переходит со штоком в верхнее положение и остается в верхнем положении до тех пор, пока работает двигатель.
При отключении двигателя крыльчатка останавливается, а поршень со штоком под действием собственного веса и (или) внешней нагрузки переходит в исходное положение, перемещая рабочую жидкость из полости под поршнем в надпоршневое пространство.

Основные технические характеристики электрогидравлического толкателя ТЭ-80

Усилие подъема – 800 Н
Максимальное усилие подъема – 1120 Н Ход штока – 65 мм
Время подъема штока в нагретом состоянии при 25С – 0,4 c
Время обратного хода штока в нагретом состоянии при 25С 0,4 с
Объем рабочей жидкости – 3,7 л
Количество включений – 1200 в час
Масса толкателя с рабочей жидкостью – 20кг
Электродвигатель:
Номинальная мощность – 0,37 kВт
Номинальный ток двигателя при 25±10С – не более 0,57 А Напряжение сети питания – 380 В Частота сети питания – 50 Гц Число оборотов двигателя – 2800 об/мин Класс изоляции – F Режимы работы – S1, S3

Монтаж и размещение

1-корпус, 2-поршень, 3-крыльчатка, 4-направляющий аппарат, 5-асинхронный электродвигатель, 6-пробка.

Толкатели устанавливаются штоком вверх вертикально, допустимое отклонение 15 градусов (при условии направления нагрузки вдоль оси штока). Монтаж толкателя производится соосной установкой двух пальцев, при этом должна обеспечиваться степень свободы толкателя в плоскости, перпендикулярной пальцам, чтобы исключить воздействия на шток поперечных усилий, которые приводят к деформации штока, а так же преждевременному износу направляющих поверхностей и сальниковых уплотнений.

При наличии больших загрязнений, для дополнительной защиты штока устанавливается резиновый сильфонный колпак, а при наружной установке толкатель рекомендуется защищать от атмосферных осадков специальным кожухом.

Инструкция по эксплуатации электрогидротолкателя ТЭ-80

Перед установкой толкателя нужно осмотреть толкатель и убедится в его исправности:
1. проверьте легкость перемещения штока, переместив рукой шток с поршнем несколько раз.
2. убедитесь в отсутствии протекания рабочей жидкости через уплотнения толкателя.
3. проверьте уровень рабочей жидкости в толкателе, при необходимости долейте жидкость до нормы (уровень жидкости не ниже среза заливного отверстия на 10 мм).
4. необходимо замерить сопротивление изоляции обмоток двигателя относительно корпуса (в холодном состоянии должно быть не ниже 20 МОм).
5. проверить, нет ли случайного обрыва фазы электродвигателя (с помощью мегомметра на 500В ).
6. замените рабочую жидкость в толкателе, если не менялась.(Замена производится не реже одного раза в год, а так же при падении сопротивления изоляции обмотки двигателя относительно корпуса ниже 20Мом). Камера толкателя ТЭ-80 содержит 3,7 л рабочей жидкости.

Указания мер безопасности при эксплуатации электрогидротолкателя ТЭ-80

Подключение двигателя производится только при обесточенной сети при помощи гибкого подводящего кабеля с целью обеспечения возможности поворачивания толкателя. Работа толкателя не зависит от направления вращения двигателя, по этому присоединение токоведущих жил происходит в произвольной последовательности.
После завершения подключения толкателя обязательно закройте крышкой кабельную коробку.
При заземления толкателя используйте медную жилу кабеля с сечением не менее 1,5мм2, имеющую наконечник. Сопротивление заземляющего устройства не более 4 Ом. Место контакта провода тщательно зачистить и после соединения окрасить.
Перед проведением работ по техническому обслуживанию обязательно обесточьте электрическую сеть.

Подготовка к работе и работа толкателя

Перед началом работы проверьте четкость работы механизма с установленным на нем толкателем несколькими включениями. При первом запуске толкателей, заполненных трансформаторным маслом, при температуре ниже -10С, нужно подогреть толкатель путем нескольких кратковременных включений. Также поступить с толкателем, заполненным силиконовой жидкостью, при температуре ниже -40С. Продолжительность включений 10 ~ 20сек. с интервалом 1 ~ 2 минуты.

Возможные неисправности и методы их устранения

Наименования
неисправностей,
внешние
проявления,
дополнительные
признаки.

Вероятная причина

Метод устранения

1. При включении толкателя не работает двигатель.

Вышел из строя двигатель.
Отсутствие напряжения в подводящей цепи.

Исправить или заменить двигатель.
Устранить
неисправность
цепи.

2. Двигатель перегревается.

Чрезмерно низкое или высокое напряжение сети.
Межвитковое замыкание статора.

Обеспечить нормальное напряжение.

Заменить статор.

3. Толкатель при включении не поднимает шток.

Уровень масла значительно ниже нормы.
Вышел из строя двигатель.

Долить масло до уровня 10мм ниже среза наливного отверстия. Исправить или заменить двигатель.

4.Течь масла через клеммную колодку

Нарушен сальник вала ротора.
Повреждена или ослаблена панель зажимов или её уплотнение.

Заменить сальник.
Заменить или подтянуть панель или заменить уплотнение.

5. Течь масла по штоку

Неисправность уплотнителей
Уровень масла выше нормы

Заменить уплотнители
Слить масло до уровня 10мм ниже среза наливного отверстия.

6. Течь масла по заливной пробке.

Недовернутая пробка или неисправно уплотнение.

Довернуть пробку или заменить

Техническое обслуживание

Работы по техническому обслуживанию проводятся не реже двух раз в год. При этом осуществляется визуальный осмотр очищенного от грязи, пыли и влаги толкателя на предмет отсутствия коррозии металлических поверхностей, следов подтекания масла. Также необходимо проверяется сопротивление изоляции (не ниже 20МОм при холодном двигателе). При снижении сопротивления изоляции ниже 20МОм, устранить неисправность выполнив просушку обмоток статора.

Работы по консервации-расконсервации производятся в помещении с температурой не ниже 15С и относительной влажностью не выше 70%, при этом температура толкателя должна быть равной или выше температуры помещения для избежания конденсации влаги на поверхностях толкателя. Рекомендуемая частота замены рабочей жидкости – один раз в год.

Правила хранения и транспортировка

Толкатели должны храниться в закрытых не отапливаемых помещениях с естественной вентиляцией при температуре от -50С и относительной влажности до 98%. Толкатели должны транспортироваться в соответствии с предупредительными надписями на упаковке. При погрузке и выгрузке толкателей необходимо избегать бросков и резких ударов которые могут привести к повреждению толкателей.



Каталог – электрогидравлические толкатели

Толкатели электрогидравлические ТЭ-80 с классом изоляции F
Толкатели электрогидравлические ТЭ-50 с классом изоляции F
Толкатели электрогидравлические ТЭ-80 с классом изоляции H



Страница не найдена

  • Спецпредложения
  • Вентиляторы
  • Выключатели автоматические
  • Выключатели типа А 37-90
  • Выключатели типа ВА 51-39
  • Выключатели типа ВА 50-41
  • Выключатели типа ВА 50-43 1600А
  • Выключатели типа ВА 50-43 2000А
  • Выключатели типа “Электрон”
  • Выключатели старого типа АВМ
  • ВА 57-31
  • ВА 57-35
  • Выключатели путевые
  • Тип ВПК
  • Тип ВП
  • Тип КУ
  • Тип KZ (TZ)
  • Другие
  • Тип AZ
  • Высоковольтное оборудование
  • Предохранители высоковольтные
  • Патроны к предохранителям
  • Изоляторы
  • Датчики
  • Диоды лавинные
  • Диоды
  • Кабели и провода
  • Кабель медный гибкий
  • Кабель медный силовой
  • Кабельмедный силовой негорючий
  • Провод медный
  • Провод медный гибкий
  • Кабель медный (Еростандарт)
  • Провод соединительный
  • Провод медный установочный
  • Провод медный установочный гибкий
  • Кабель силовой алюминиевый
  • Провод алюминиевый установочный
  • Кабель контрольный
  • Катушки
  • К электромагнитам
  • К контакторам
  • К пускателям
  • Контакторы
  • Контакторы ТКЕ
  • КМ
  • Крановое оборудование
  • Блоки резисторов
  • Краны тормозные
  • Магниты тормозные
  • Прочее крановое оборудование
  • Коммутация
  • Тумблеры
  • Кнопки
  • Микропереключатели
  • Посты управления
  • Разъемы
  • Лампы
  • Кинескопы
  • Генераторные
  • Модуляторные
  • Тиратроны
  • Лампы ртутные
  • Специальные
  • Манометры
  • Паяльники
  • Предохранители
  • Приборы электроизмерительные
  • Ваттметры, фазометры
  • Измерители уровня шума
  • Клещи токоизмерительные
  • Мегаомметры / Омметры
  • Мосты
  • Мультиметры
  • Преобразователи Е842-Е858
  • Приборы самопишущие
  • Тестеры
  • Частотомеры
  • Другие приборы
  • Лабораторные приборы
  • Пускатели
  • Реле
  • Реле времени
  • Реле промежуточные
  • Реле температуры
  • Реле контроля скорости
  • Реле контроля фаз
  • Реле фотоэлектрические
  • Реле указательные
  • Сигнальная арматура
  • Светодиоды в корпусе серии AD
  • Светоарматура АМЕ
  • Коммутаторные лампы СКЛ
  • Табло сигнальные
  • Счетчики
  • Тиристоры
  • Трансформаторы
  • ОСМ
  • АОСН
  • ТСЗИ
  • ТПП (звоните)
  • Прочие трансформаторы
  • Электрогидротолкатели
  • Электрообогреватели
  • Воздушные ТЭНы
  • Тепловые пушки
  • Электропечи ПЭТ
  • Шунты
  • Щитовые приборы
  • Переменного тока
  • Постоянного тока
  • Электромагнитные муфты
  • Щёткодержатели
  • Электробезопасность (средства)
  • Электродвигатели
  • Асинхронные типа АВ
  • Асинхронные ДАТ,ДАК,КД,ДАО
  • Электромагниты
  • МИС
  • ЭМИС
  • ЭМ
  • ЭД
  • Фонари
  • Прочее. ..
  • Справочная информация
  • ОСМ
  • Расшифровка климатических исполнений
  • Расшифровка индекса защиты “IP”
  • Таблица замены тиристоров низкочастотных
  • Таблица замен реле
  • Коаксиальный кабель
  • Динамика курса рубля
  • Замена отечественных датчиков
  • ОСМ Т
  • Перечень приборов, снятых с производства
  • Перечень приборов, снятых с производства – тестеры
  • КУ-123
  • Конструктивное исполнение по способу монтажа
  • МИС
  • Таблица замены приборов
  • Список взаимозаменяемых приборов Ц4****
  • Резисторы мощные
  • Разъёмы
  • Электромагниты
  • МИС
  • ЭМИС
  • ЭМ
  • Резисторы
  • Сирены,звонки,оповещатели

ТЕХПРИБОР

——————

tehpribor. su – создание интернет магазина, веб-студия Мегагрупп
Copyright © 2010



Москва (495) 225-50-26  С-Пб (812) 407-21-39

Толкатель ТЭ-25

Главная / Гидравлика / Гидротолкатели / Толкатель ТЭ-25

Назначение толкателя ТЭ-25

Купить толкатель ТЭ-25

Цена и наличие: по запросу

 Тип: Толкатель электрогидравлический.

Толкатель ТЭ-25 предназначен для применения в качестве привода колодочных пружинных тормозов, а также других механизмов, служащих для механизации.

Основные технические данные толкателей ТЭ-25

Толкатель ТЭ-25 предназначен для работы  в сети переменного тока напряжением 380 В, частотой 50 Гц, в повторно-кратковременном режиме при ПВ 80% и менее, с частотой включения до 720 вкл/час, при этом номинальное значение  климатических факторов  внешней среды должны соответствовать видам климатического исполнения У категории 2 по ГОСТ 15150-69.

Толкатель ТЭ-25 для эксплуатации под навесом или в помещениях, где колебания температуры и влажности  воздуха несущественно отличаются от колебаний на открытом воздухе.

Толкатель ТЭ-25 может эксплуатироваться в следующих условиях:

– высота над уровнем моря не более 1000 м;

-рабочее значение температуры окружающего воздуха от минус 150 до плюс 400 С;

– относительная влажность воздуха 80% при температуре окружающего воздуха 200 С;

– окружающая среда не должна содержать взрывоопасных концентраций пыли, паров и газов, а также паров и газов, разрушающих металл, изоляцию и резину.

Толкатели поставляются в «сухом виде» (не заправленные рабочей жидкостью).

Заправка рабочей жидкостью осуществляется после установки толкателя на тормозной механизм ± 150 от вертикали. В качестве рабочей жидкости при эксплуатации толкателя в диапазоне температур окружающей среды от минус 150 до плюс 400 С применяется – трансформаторное масло ГОСТ 982-80.

При эксплуатации толкателя в диапазоне температур окружающей среды от минус 150 до минус 400 С рекомендуется использовать полиэтилсилоксановую жидкость ПЭС-3 ГОСТ 13004-77, а так же смесь трансформаторного масла (70%) с жидкостью ПЭС-3.

Допускается эксплуатация толкателей ТЭ-25, заполненных трансформаторным маслом Т1500У ТУ 38.401-58-107-94, при температуре окружающей среды до минус 400 С, при этом скорость движения штока не нормируется в холодном состоянии.

Допускается применение в качестве рабочей жидкости в диапазоне температур окружающей  среды от плюс 150 до минус 300 С масла АМГ-10 ГОСТ 6794-75.

Основные технические характеристики толкателей ТЭ-25

Наименование параметра Значение
Среднее усилие подъема, Н 250
Развиваемое усилие подъема, Н 310
Ход штока,  мм 35
Время подъема штока на тормозе, с, не более 0,7
Время обратного хода штока на тормозе, с, не более  0,4
Номинальная мощность двигателя, кВт 0,25
Потребляемая мощность, кВт, не более 0,06
Номинальное напряжение питающей сети, В 380
Частота тока питающей сети, Гц 50
Число оборотов двигателя (синхронное), об/мин 2800
Масса рабочей жидкости, кг, не более 1,6
Масса толкателя, кг, не более  8,8

В таблице приведены параметры толкателей в холодном состоянии.

У толкателей в нагретом состоянии допускается увеличение времени подъема штока не более чем на 25%, времени обратного хода штока не более чем на 15%.

В зависимости от колебания напряжения в пределах  от 0,85 до 1,1  от номинального, частоты (50 или 60Гц) питающей сети, допускается изменение времени подъема и опускания штока в пределах ±15% от величины, указанной в таблице.

Состав электротолкателя ТЭ-25 и принцип работы

Толкатель ТЭ-25 состоит из асинхронного двигателя 1 с соединительной муфтой 2, корпуса с цилиндром 3, рабочего поршня 5 на котором установлены штоки 4,4/1, подшипникового щита в который запрессован рабочий вал 8. на один конец  которого напрессовано рабочее колесо 6 с конртовочной гайкой 7, а другой конец входит в соединительную муфту электродвигателя 2, переходной планки 9.

Заправка рабочей жидкости в камеру толкателя осуществляется через заливное отверстие 10, закрываемое пробкой с уплотнительным кольцом.

Контроль за уровнем рабочей жидкости производится через контрольное отверстие 11, закрываемое пробкой с уплотнительным кольцом.

Уровень рабочей жидкости  должен быть под срез контрольного отверстия 11, при несоответствии уровня выше указанному, рабочую жидкость необходимо долить. Слив рабочей жидкости из камеры толкателя осуществляется  через сливное отверстие 12, закрываемое пробкой с уплотнительным кольцом.

Электродвигатель толкателя ТЭ-25 специального исполнения, фланцевый, «сухой» с естественным охлаждением. На вал двигателя напрессован сердечник с короткозамкнутой обмоткой. Выводное устройство двигателя состоит из клеммной  панели, и крышки – корпуса. Клеммная панель со станиной электродвигателя соединена двумя винтами. Винт заземления находится рядом с клеменной панелью под крышкой прокладкой.

При работе электродвигателя рабочее колесо, вращаясь, создает избыточное давление рабочей жидкости, которая нагнетается под поршень и поднимает его со штоками до крайнего верхнего положения. Поршень остается в крайнем верхнем положении до тех пор, пока работает электродвигатель.

При выключении двигателя рабочее колесо останавливается, и поршень со штоками под действием внешней нагрузки и собственного веса опускается вниз.

Толкатель ТЭ-25 может использоваться и при усилиях на штоке, отличающихся от номинальных при этом время срабатывания не нормируется.

Электрогидротолкатель ТЭ-25 устанавливается в вертикальном положении (штоками вверх) с допустимым отклонением от вертикали до 150. Установочный размер на механизме должен быть отрегулирован в соответствии с установочным размером толкателя.

После окончания монтажных работ на поверхности, не защищенные от коррозии, наносится  слой консервационной  смазки.

На корпусе толкателя находится маркировочная табличка, в которой указанны наименование, тип, основные параметры, заводской номер и дата выпуска.

Эксплуатация толкателя ТЭ-25

Подключение толкателя ТЭ-25 к сети переменного тока напряжением 380 В и частотой 50 Гц следует производить через коробку выводов. Клеммная панель имеет три вывода,  к которым посредством клемм подсоединяется  вводной кабель.

Толкатель необходимо заземлить,  для чего его нужно соединить  с помощью винта и гибкого медного заземляющего проводника к заземляющему устройству. Штоки и установочный узел следует  очистить от консервационной смазки и пыли.

Проверить наличие уплотнительных колец  на пробках заливного,  контрольного  и сливного отверстий. При необходимости  подтянуть пробки. Перед началом  работы необходимо несколькими включениями проверить четкость работы механизма с установленным на нем толкателем.

После длительного хранения и перерыва в работе следует обязательно проконтролировать сопротивление  изоляции  обмоток электродвигателя относительно корпуса.

В случае падения  сопротивления изоляции менее 5 МОм  в холодном состоянии двигатель необходимо просушить. Для обеспечения четкой работы толкателя  при температуре окружающей среды  ниже минус 100 С  необходимо путем нескольких кратковременных включений прогреть толкатель.

Продолжительность включений должна составлять до 10 с с интервалом 1-2 мин.

Техническое обслуживание толкателя ТЭ-25

Техническое обслуживание  толкателя должны  производиться не реже двух раз в год. Замену рабочей жидкости производить один раз в год при проведении работ по техническому обслуживанию. В процессе эксплуатации толкателя необходимо:

– следить за уровнем рабочей жидкости;

-контролировать  нагрев толкателя;

– обращать внимание   на возникновение посторонних шумов при работе толкателя;

– не допускать попадания воды, грязи, абразивных частиц на штоки;

– проверять затяжку крепежных винтов;

– следить за состоянием токоподводящего кабеля, не допуская его резких перегибов и перетирания изоляции.

Заполнение  толкателя рабочей жидкостью (первоначальная заправка, замена рабочей жидкости,  дозаправка) следует производить следующим образом:

– установить толкатель на механизм в вертикальном положении;

– вывернуть пробку заливного отверстия, вывернуть пробку контрольного отверстия;

– залить через заливное отверстие в камеру толкателя рабочую жидкость до среза контрольного отверстия;

– закрыть контрольное и заливное отверстие и вручную прокачать штоком рабочую жидкость для удаления воздуха из-под поршня.

Перед заливкой необходимо убедиться в отсутствии рабочей жидкости воды и примесей.

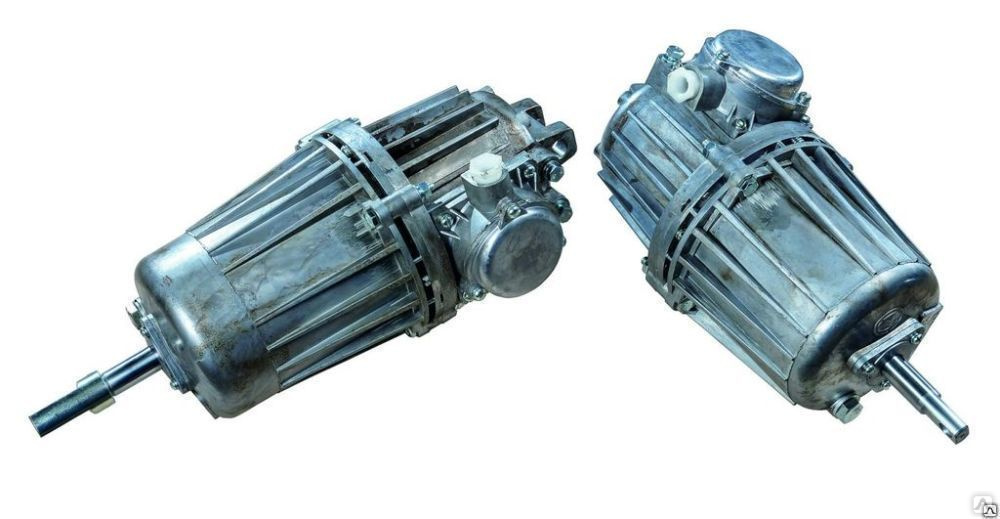

Хранение и транспортировка  толкателя ТЭ-25

Электротолкатель ТЭ-25 перед установкой на тормозной механизм допускается хранить в закрытых или других помещениях с естественной  вентиляцией без искусственного  регулируемых климатических условий, где колебания температуры и влажности окружающего воздуха существенно меньше чем на открытом воздухе, при температуре от плюс 200 до  плюс 400 С и влажности воздуха 98%, при температуре от плюс 200 С и более низких температур не допуская конденсации влаги на изделии.

Транспортировка толкателей допускается любым видом закрытого транспорта, при соблюдении правил норм и требований, действующих на данных видах транспорта. При погрузке и выгрузке толкателей соблюдайте меры предосторожности: не допускайте резких ударов, падений,  которые могут  привести  к повреждению толкателя.

Возможные неисправности толкателя ТЭ-25 и способы их устранения

Неисправность Возможная причина Способ устранения
Штоки при подаче напряжения на электродвигатель толкателя не поднимаются или поднимаются не на всю высоту хода. Уровень рабочей жидкости значительно ниже нормы.  Долить рабочую жидкость в насосную часть.
Вышел из строя электродвигатель. Заменить электродвигатель.
Электродвигатель перегревается. Чрезмерно низкое или высокое напряжение в сети. Обеспечить номинальное напряжение в сети.
Витковые замыкания в обмотке электродвигателя. Заменить электродвигатель.
Устранить разрыв цепи.
При включении толкателя не работает электродвигатель. Вышел из строя электродвигатель. Заменить электродвигатель.
Отсутствует напряжение подводящей электрической цепи. Устранить разрыв цепи.
Чрезмерный шум в толкателе. Неисправенподшипник. Заменить подшипник.
Течь рабочей жидкости через заливное, контрольное или сливное отверстие. Неполностью затянуты пробки. Подтянуть пробки.
Износ уплотнительных колец на пробках. Заменить уплотнительные кольца.

Сведения об утилизации толкателя ТЭ-25

По истечению срока службы толкателя и невозможности его ремонта производится утилизация изделия или его составных частей, для чего необходимо:

– отключить толкатель от источника питания;

– демонтировать толкатель из механизма;

– слить рабочую  жидкость; – разобрать толкатель на составные части;

– сдать предприятию – изготовителю или на предприятие по переработке цветных/черных металлов.

Сдачу отработавшего свой ресурс толкателя на предприятие – изготовитель допускается без предварительной разборки изделия.

Разработка и  сборка толкателя ТЭ-25

Разработку толкателя следует производить в следующим образом:

– отключить толкатель от сети, контура заземления и снять с механизма, слить рабочую  жидкость;

– отвернуть болты крепления электродвигателя и вынуть их из отверстий;

– отсоединить электродвигатель от корпуса толкателя;

– отсоединить верхнюю крышку толкателя от насосной части;

-отвернуть гайку,  крепящую рабочее колесо на валу, снять рабочее колесо;

Сборку толкателя следует производить в обратной последовательности.

Указания мер безопасности

Толкатель ТЭ-25 заполняется легковоспламеняющейся жидкостью. Все работы с толкателем следует производить с соблюдением мер пожарной  безопасности. Для защиты персонала от возможной протечки нагретой рабочей жидкости испытание и пробный пуск толкателя проводить за защитной перегородкой! Разборку толкателя производить после его охлаждения до температуры окружающей среды.

Все работы по подготовке толкателя к работе, его включению, испытанию и эксплуатации необходимо  производить при соблюдении требований «Правил технической эксплуатации электроустановок потребителей» и «Правил техники безопасности».

Толкатель ТЭ-25 должен быть заземлен. Для заземления толкателя используйте медную жилу  сечением не менее 1,5 мм 2, имеющую наконечник.

Подключение и отключение электродвигателя необходимо производить при отсутствии питания в сети. После подключения толкателя убедится в плотном закрывании клеммной панели. Эксплуатация и испытание толкателя с открытой клеменной панелью.

При работе толкателя на тормозном механизме в номинальном режиме обмотки электродвигателя не должна превышать 155 оС, температура рабочей жидкости 95 оС при температуре окружающего воздуха 400 оС

Толкатель электрогидравлический серии

(YT1) Российский стандарт

Легкий вес, красивый внешний вид Изоляция класса B, IP54

Отправить exquiryChat Now

DOC

Описание

1. Введение

серии YT1 Электро-гидравлические тристерии

Оригинал: HE NAN, China

Сертификация: ISO9001, ISO14001, OHS, OHS, OHS, OHS, OHS, OHS, OHS, OHS, OHS, OHS, OHS, OHS, OHS, OHS, OHS, OHS, OHS, OHS, OHS. , EX, MA и т. д.

Упаковка: экспортный стандарт

Условия эксплуатации Температура окружающей среды: -20°C~+50°C ;

Относительная влажность:≤90%;

Питание: переменный ток, 3 фазы, 50（60）Гц

Напряжение: 380~400В 50Гц 440~460В 60Гц

Специальные требования можно обсудить по порядку.

2. Применение:

Электрогидравлический толкатель серии YT1 представляет собой очень компактное приводное устройство с двигателями, цилиндрами насосов, все в одном, может использоваться для различных клапанов, устройства направленного поворота и вращения и устройства управления зажимным приводом.

44997 9003 44997 9003 0002 380

117

52

117

52

9595 995 9004 495 9004 95

9117

40117

0,4003 9000 2 0,7

9007 9003 9007 9000 9007

0002 0. 98

Truster Type

.

Rated current

(A)

Operating frequency (h)

Action time(S)

D

D1

D2

D3

H

h2

L1

L2

Weight（kg）

UP

Down

YT1-18ZB/2

180

20

60

380

0. 28

720

0.6

0.4

12

12

137

25

343

321

25

50

9

YT1-25ZB/4

250

40

80

380

0.3

720

0.7

0. 4

12

16

154

25

386

360

32

64

12

YT1-25ZC/4

408

408

408 9000 3

408 9000

YT1-45Z/4

450

40

120

380

0. 39

720

0.7

0.4

16

20

178

30

496

460

47

94

18

YT1-45Z/5

50

YT1-45Z/6

60

YT1-90Z/6

900

60

250

380

0. 62

720

0.8

0.5

20

25

210

40

600

555

60

120

28

YT1-90Z/8

80

YT1-125Z/10

1250

100

400

380

0. 98

720

0.75

0.6

25

25

254

50

745

695

40

90

52

YT1-180118018

.0003

1800

80

400

380

0. 98

720

1

0.6

25

25

254

50

820

765

85

170

55

YT1-180Z/10

100

YT1-180Z/12

120

YT1-320Z/12

3200

120

1. 1

380

2.5

720

0.9

0.9

35

35

375

55

877

815

100

190

152

YT1- 320Z/20

3200

200

2,2

380

4,8

4709

4,8

9000 2 4709

4,8

9000 2 470

4,8

9002 470

4,8

. 0044

2.4

2

35

35

375

55

957

895

100

190

135

Тип подруливающего устройства

Сила торможения пружины (Н)

Номинальный ход 3

20041

Потребление питания

(W)

Оцененное напряжение

(V)

. Оценка тока

(A)

Частота работы

(H)

(H)

(H)

(H)

(H)

(H)

(H)

.

D

D1

D2

D3

H

h2

L1

L2

Weight（kg）

Up

Down

YT1-25/4

200

40

80

380

0.32

720

0.7

0.4

12

16

408

25

380

32

64

228

14

YT1-45/6

400

60

120

380

0,39

720

0,7

0,4

917

0,49003

0,4

9000 3

0,4003 9004 9000 9000 3

. 0003

20

496

30

460

47

94

266

21

YT1-90/ 8

700

80

250

380

0.62

720

0.8

0.5

20

25

600

40

555

60

120

320

31

YT1-125/10

900

10

400

380

380 9003

380

444 9007

380 9003

380 9003 9004 9007

380 9003 9004 9007

720

0.75

0.6

25

25

745

50

695

40

90

390

56

YT1-180/12

1050

120

400

380

0.98

720

1

0.6

25

30

820

50

765

85

170

420

60

Hot Tags: (yt144

Hot Tags: (YT144

. тормоз, Промышленные предохранительные тормоза, Барабанные тормоза для специальных кранов, Электрогидравлические дисковые тормоза, Пневматические тормоза

Отправить запрос

Китайский производитель линейных приводов, гидравлических приводов, поставщиков конвейерных роликов

ГОРЯЧИЕ ПРОДУКТЫ

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Популярные продукты

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Линейный привод

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Профиль компании

{{ util. each(imageUrls, функция(imageUrl){}}

{{ }) }}

{{ если (изображениеUrls.length > 1){ }}

{{ } }}

Вид бизнеса: Производитель/фабрика и торговая компания
Год основания: 1980-03-25
Тип собственности: Общество с ограниченной ответственностью
Площадь завода: 10000 квадратных метров
Сертификация системы менеджмента: ISO 9001, ISO 9000, ISO 14001, ISO 14000, ISO 20000, OHSAS/OHSMS 18001, IATF16949, ISO . ..
Доступность OEM/ODM: Да
Информация отмечена проверяется ТЮФ Рейнланд

VILLE INDUSTRY Co., Ltd… Является высокотехнологичным предприятием, объединяющим научные исследования, разработки и производство. Его дочерняя фабрика X-ing линейный привод Co., Ltd. Это профессиональное производство линейного привода, электрогидравлических наборов клюшек, машин, конвейеров и стальных изделий, нержавеющей стали, бесшовных труб, прецизионных труб, санитарных труб, бесшовных гнутых стальных труба, конвейер, клапан и так далее.

Линейный привод, электрическая и электрогидравлическая клюшка представляет собой разновидность силового привода. Его установка…

Просмотреть все

Справочный проект

4 шт.

8-тонная электрошлаковая печь

Проверка заказчиком

Металлургический завод

ленточный конвейер

Пошлите Ваше сообщение этому продавцу

* От:

* Кому:

Мистер Грин Хсу

* Сообщение:

Введите от 20 до 4000 символов.

Это не то, что вы ищете? Опубликовать запрос на поставку сейчас

Poweram Гидравлический толкатель штока – Poweram толкатель штока

POWERAM   строит системы для установки и замены подземных коммуникаций. Новые установки производятся путем бурения под проезжей частью и протягивания новой инженерной сети. Работы по замене выполняются путем протягивания инструмента для разрыва или разделения труб через существующую трубу, а затем через новую трубу.



Poweram 2020 Гидравлический толкатель штока

Это оригинальный POWERAM. Гидравлический толкатель стержней модели 2020 стал пионером в концепции проталкивания стальных стержней под проезжую часть и протягивания инженерных коммуникаций. Он может генерировать до 98 000 фунтов. толкающей силы. В пределах длины модели 2020 можно добавлять и снимать штанги длиной 5 футов.

Poweram 2020 Гидравлический толкатель штока

Pow eram 1915  Гидравлический толкатель штока
Эта машина имеет ту же мощность, что и модель 2020, но в более компактном корпусе. Стержни длиной 4 фута могут быть добавлены и удалены в пределах его 5 футов. 6 дюймов длина. Модель Poweram 1915 предназначена для выполнения тяжелых строительных работ — установки и/или замены подземных инженерных сетей, где прокладка траншей невозможна или нежелательна. Толкатель штанг Poweram 1915
Poweram 1825 Гидравлический толкатель штока


Эта модель также известна как Mini-Ram II. Он может производить до 75 300 фунтов. толкающей силы. Стержни длиной 3 фута могут быть добавлены и удалены в пределах длины модели 1825. Модель Poweram 1825 примерно в 1 3/4 раза мощнее, чем модель 1425, но она не занимает больше места (она помещается в такая же подпорная коробка)! Это хороший выбор для сложных переходов в тесных помещениях.

Poweram 1825 Гидравлический толкатель штока
Poweram 1425 Гидравлический толкатель штока


Эта компактная машина прокладывает новые подземные коммуникации, проталкивая стальные стержни под проезжую часть и т. д. и протягивая необходимую трубу или кабель. Обычно он используется для водоснабжения, газа, электричества, телефона и кабельного телевидения, а также для канализационных труб, светофоров, уличного освещения и ирригационных установок. Эта модель — наша самая маленькая машина, но она производит до 42 400 фунтов. подталкивающей силы, что дает ему возможность устанавливать коммунальные услуги в самых разных условиях. Стержни длиной 3 фута могут быть добавлены и удалены в пределах 4 футов. длина модели 1425.

Толкатель штанги Poweram1425
Poweram 7000 Гидравлический толкатель штока


Модель POWERAM 7000 предназначена для замены существующих коммуникаций путем протягивания инструментов для расщепления и/или разрыва труб через старую трубу и протягивания новой трубы в то же пространство. Новая труба может быть того же размера или больше, чем старая труба. Тяги имеют резьбовые соединения, их можно добавлять и снимать в пределах длины машины. В модели 7000 используется тот же тип системы челюстей, что и в наших стандартных машинах; они открываются и закрываются автоматически по мере того, как машина вращается, и сжимаются крепче по мере увеличения сопротивления. Двойные цилиндры с ходом 32 дюйма тянут стержни длиной 5 футов за два «укуса» и оставляют место для ввода сплиттера и расширителя в машину для завершения тяги.

Poweram 7000 Гидравлический толкатель штока
Poweram 2010 Гидравлический силовой агрегат


Этот модернизированный агрегат оснащен бензиновым двигателем Kohler Magnum мощностью 18 л.с. Поршневой насос переменного объема с управлением с компенсацией давления обеспечивает подачу до 17 галлонов в минуту при низком давлении. Максимальное давление составляет 3000 фунтов на квадратный дюйм. В стандартную комплектацию входят электростартер, топливный фильтр, счетчик моточасов и охладитель гидравлического масла с перепускным клапаном. Магнитный всасывающий фильтр и внутренний предохранительный клапан защищают насос. Система защищена внешним предохранительным клапаном и высокоэффективным возвратным фильтром.

Гидравлический силовой агрегат Poweram 2010
Poweram 2613 Гидравлический силовой агрегат


Бензиновый двигатель Kohler Command мощностью 25 л.с. приводит в действие гидравлическую силовую установку модели 2613. Это высокопроизводительный двигатель V-Twin с верхним расположением клапанов, гидравлическими толкателями клапанов, электронным зажиганием, саморазгружающейся воздушной заслонкой/карбюратором, масляным радиатором, воздухоочистителем с двойным элементом и многими другими дополнительными функциями. Command 25 имеет 12-вольтовый электромагнитный стартер и 15-амперную систему зарядки. Поршневой насос переменного объема с ограничителем мощности с компенсацией давления подает 24 галлона в минуту при давлении до 1400 фунтов на квадратный дюйм.

Гидравлический силовой агрегат Poweram 2613
Гидравлический силовой агрегат Poweram 4000


Гидравлический силовой агрегат модели 4000 оснащен дизельным двигателем Yanmar мощностью 44 л.с. (продается и обслуживается компанией John Deere по всему миру). Это очень плавно работающий четырехцилиндровый двигатель с жидкостным охлаждением, разработанный для промышленного применения. Особенности двигателя включают тахометр, счетчик моточасов и автоматическое отключение при низком уровне масла. Насос переменного объема с контролем нагрузки обеспечивает подачу 30 галлонов в минуту.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
