Электрохимическая гравировка ножа своими руками. Выполнение гравировки своими руками в домашних условиях

У одних упоминание о гравировке на ноже вызывает ассоциации с наградным именным холодным оружием, у других – приятные воспоминания о прилавках охотничьих магазинов, где широкими рядами лежат «Медведь», «Вепрь», «Кабан» и другие ножи с искусно изображенными на клинках животными.

Причем нельзя сказать, что сделанная по последнему слову техники гравировка уступает по красоте ручной – последняя, пожалуй, теперь не больше чем шик. Рассмотрим старую и новую школы гравировки по ножам.

Основными целями гравировки сегодня, как и десятки и сотни лет назад, остаются идентификация оружия (например, нанесение на клинок эмблемы фирмы-производителя или имени мастера) и персонификация (дарственные надписи, символы, узоры, рисунки, сакральные знаки и другое).

Основные архаичные техники гравировки

Резцовая гравировка

Первый из трех типов гравировки, о которых мы будем сегодня говорить. Историческое ее название – bulino, по названию основного резца, которым пользовались в итальянской школе граверов. Конечно, сейчас для ее воплощения используется большее количество инструментов, но сам принцип остался неизменным: мастер передает фактуру изображаемого предмета и игру светотени, взрезая поверхность металла нажимом различной силы и под разными углами. Причем работа тонкой иглой здесь даже предпочтительнее, чем обычным резцом: она позволяет точнее изобразить мелкие детали, обычные для охотничьей тематики – например, фактуру шкур животных.

Когда-то резцовая техника применялась в основном для украшения ружей (так исторически сложилось), а затем ее освоили мастера ножевого искусства, причем до того хорошо, что ассоциируется она теперь, в первую очередь, именно с холодным, а не с огнестрельным оружием. Наносят ее преимущественно на металлические детали ножен и рукоятей: больстеры, перекрестия, заклепки и т. д. Хотя изредка этот вид гравировки используется и на самих голоменях клинков.

Существует три вида этой техники: пунктирная, линейная и смешанная – из названий ясно, как выглядит тот или иной вид. Каждый мастер решает лично для себя, в какой технике работать, но по большей части приходится их сочетать.

Плоскостная гравировка

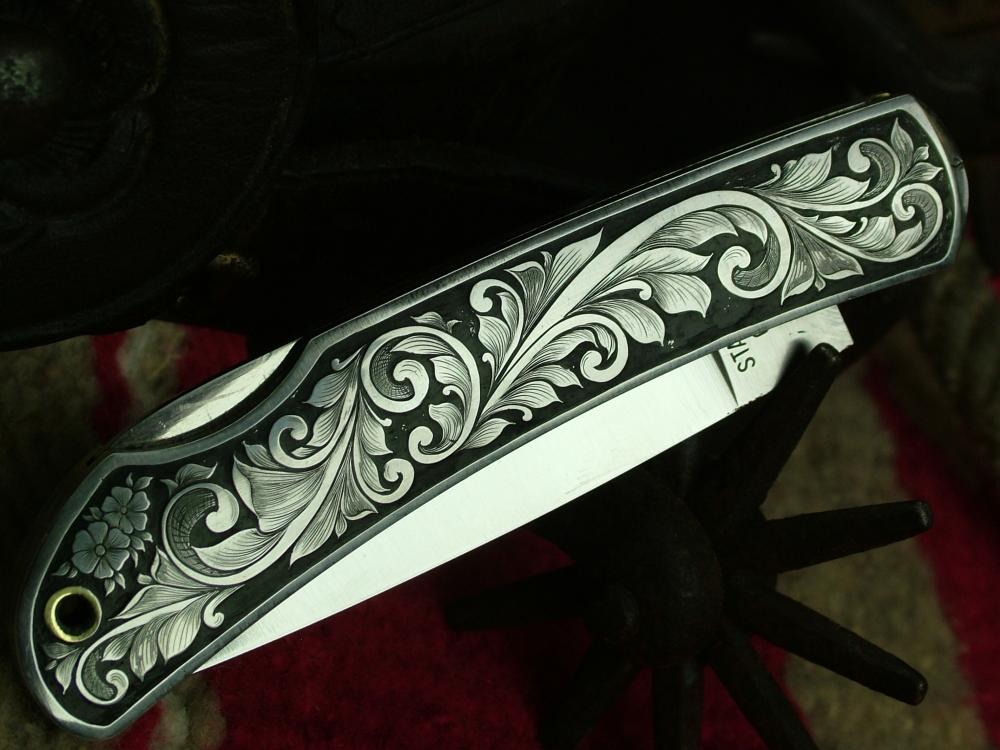

Если вы не раз сталкивались с настоящими охотничьими ножами (особенно старого образца, да еще исполненными в единственном экземпляре), то наверняка заметили, как часто при их гравировке используется растительный орнамент. Это не случайно: когда-то у каждого изображенного растения был глубокий сакральный смысл. Лотос символизирует бессмертие, лавр – славу, дуб – могущество, пальма – мир и победу, виноградная лоза (на фото ниже) – таинство причастия. Именно такие орнаменты чаще всего исполнялись в технике плоскостной гравировки: особой нужды создавать в них фактуру той же шерсти или перьев не было.

В чем же ее отличие от предыдущего вида? Если в первом случае на поверхности вырезаются борозды (длинными линиями или пунктиром), то здесь мы создаем две или больше плоскостей, пользуясь при этом разными штихелями для достижения правильного теневого эффекта. Например, надпись или орнамент будут как бы выдаваться из окружающей поверхности или, наоборот, окажутся углублены в нее.

При производстве холодного оружия такая техника на клинках встречается реже, как правило – для декора прибора и ножен.

Пластинчатая гравировка (чеканка)

Чеканка – это наполовину лепка грубой формы, наполовину доведение заготовки до ума с помощью молоточных резцов (болхштихелей, фляхштихелей, шпицштихелей). Правда, сейчас ее почти не встретить, она практически полностью заменена литьем. К исключениям можно отнести, пожалуй, авторское оружие народов Закавказья.

На фото ниже можно увидеть, как грубо отлитая голова тигра превращается во вполне детальное изображение на навершии охотничьего ножа.

Голова тигра на навершии ножа: на первых двух фото – только что отлитая форма, на последних – обработанная резцами

Для прочих видов – то же самое, но с более широким набором штихелей.

Что касается самих материалов, по которым делается гравировка, то подходят самые различные стали и сплавы (правда, тут нужно учитывать степень закалки покрытия, по которому делается работа), титан, алюминий, а также цветные и драгоценные металлы.

Техника исполнения

Перед нанесением рисунка на поверхность мастер сначала шлифует и полирует поверхность, затем покрывает белилами.
Рисунок наносится механическим карандашом с грифелем не толще 0,3 мм в сечении*.
Стальными иглами мастер очерчивает контуры будущего рисунка. Теперь белила можно удалять.
На этом этапе начинается, собственно, сама работа по гравировке: отточенными движениями мастер выкалывает точками или вырезает линиями нужный орнамент. Для плоскостной гравировки обрабатывается еще и фон – специальными насечками, которые визуально придают объем. Для чеканки задний план, что называется, понижается и обрабатывается жемчужным резцом.
Чтобы подчеркнуть контраст, используются лаки или окислители, затемняющие вырезанные борозды, а с помощью полировальных средств высветляются не тронутые гравюрой участки.
Заусенцы, возникающие в процессе работы, удаляют шлифовальными приспособлениями с самым мелким зерном, которое только можно найти.

На самом деле, конечно, существует еще несколько способов перенесения рисунка на поверхность (с помощью пластиковой пленки или кальки), но отрисовка карандашом – самый распространенный вариант, особенно для резцовой техники.

Интересное и полезное о гравировке старой школы

Гравировка, как ни крути, нарушает целостность изделия; если у него была защита от коррозии, следует ее восстановить. Большинство гравированных изделий подвергают закалке – это делает сталь устойчивее к коррозии; если при гравировке делались золотые и серебряные всечки, то после закалки они будут смотреться еще красивее.

После гравировки и закалки изделие часто покрывают типографской краской – она усиливает контрастность светотеней.
Большинство действительно стоящих ножей с ручной гравировкой (то есть элитное холодное оружие) создается членами Гильдии мастеров-оружейников, а сами изделия причисляются Министерством культуры к объектам, имеющим культурную ценность. Государственной Думой 1 ноября 2002 года была принята поправка к закону «Об оружии»: наряду с гражданским, служебным и боевым оружием появилась четвертая категория – оружие, имеющее художественную ценность.
Гравировку также делят не на три, а на два вида: штриховую (то, что в этой статье разделено на резцовую и плоскостную) и обронную (пластинчатую или чеканку).

Современный рынок услуг гравировки по холодному оружию

Из предыдущей главы, вероятно, стало понятно, что настоящая гравировка, которой еще более-менее занимались в 90-х годах и которая уже тогда стоила довольно дорого, сейчас практически сошла на нет – ввиду того, что за гораздо меньшие деньги можно получить хоть и не индивидуальные, но более техничные и доступные по цене решения.

Все современные методы позволяют за короткое время нанести на металл идеально ровные надписи, эмблемы, логотипы, товарные знаки любой сложности, а некоторые – еще и довольно сложные рисунки вроде цветных портретов и пейзажей.

Лазерная гравировка и лазерная сублимация

Распространенности метода способствует относительная дешевизна оборудования и небольшое количество места, необходимого для его размещения. Общий принцип действия такой: лазерный (световой) луч испаряет часть металла так, что этот след становится визуально заметен; наиболее мощные лазеры прорезают металл полностью – в этом заключается уже сверхточная и сверхтонкая лазерная резка. Правда, само это оборудование может быть как простым и ограниченным в сфере использования, так и более многофункциональным.

Лазерные граверы CO 2 – это как раз бюджетная категория. Скорее всего, именно такое оборудование стоит в ближайшем к вам ТРЦ, где в числе прочего делают печать на кружках и футболках. У этих граверов не особенно сильный луч, и работают они по большей части по дереву, пластику, коже и т. д. – то есть в нашем случае по рукоятям и ножнам. Правда, по специальному покрытию, если таковое нанесено на металлические части ножа, например, по эмалированной латуни они также вполне успешно делают гравировку. Маркировку CO 2 такие граверы получили за счет того, что длинное инфракрасное излучение, которым они работают, производится молекулами углекислого газа.

Совершенно иной тип излучения – у граверов категорий «алюмоиттриевый гранат» (YAG), ванадат-лазеров (vanadate laser) и волоконных лазеров (fiber laser). Их рабочая длина волны предназначена для работы с металлами, причем самой высокой прочности и твердости. Самый мощный (и при этом транспортабельный и позволяющий делать рисунки высокого разрешения) – последний тип, волоконный лазер.

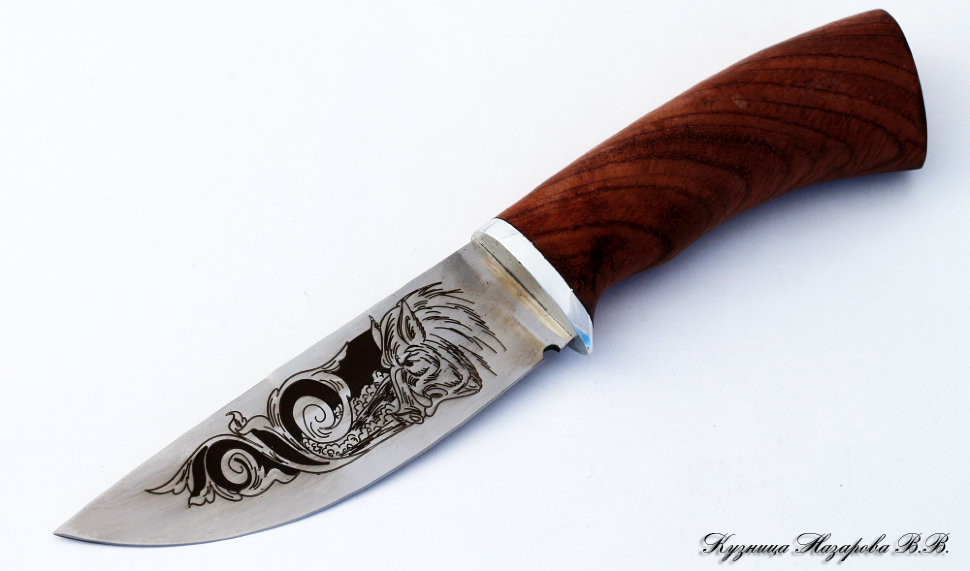

Посмотрите, как сильно отличается лазерная гравировка от любой архаичной техники: здесь дарственная надпись и коловрат как будто выписаны светлой краской, а не вырезаны.

Эти лазеры хороши в своей нише, но цветных изображений они делать не умеют, потому что работают исключительно с испарением металла. Для нанесения цвета на стальную поверхность нужен метод лазерной сублимации – на металл или материал рукояти помещается распечатанный трансфер, который испаряется лазером. В результате рисунок трансфера навсегда остается на поверхности. Собственно, это та же самая технология, с помощью которой делаются изображения на ковриках для мыши, кружках, футболках.

Механическая гравировка

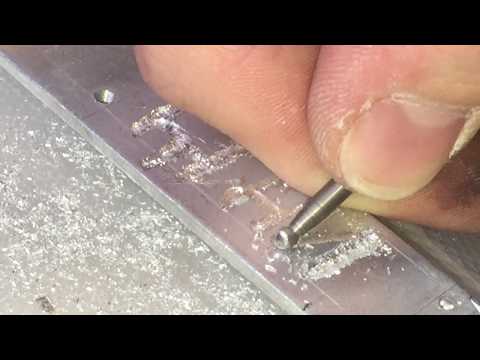

Современная механическая гравировка по металлу напоминает старые техники, о которых мы говорили, правда, делается она, опять же, не руками, а машиной. Программа направляет фрезу по тому рисунку, который ей задан. По самым твердым материалам работает алмазный наконечник; для полировки или работы по нержавейке используются специальные насадки для фрез. Они не только позволяют формировать рельефные поверхности, но и выполняют на клинке прорезные художественные миниатюры.

На стыке современной и архаичной гравировок есть и ручная механическая – там также используется вращающаяся фреза (сам инструмент называется пантограф), но направляет ее не компьютер, а человеческая рука. Это также не очень распространенный вид работ, хотя также более и дешевый, и быстрый, чем та же традиционная резцовая техника.

Чем такая гравировка хороша, так это тем, что она может работать по любым видам металлов (любой твердости и чистоты), в отличие от лазера, который часто ограничен в сфере своего использования. Цена при этом остается почти той же, однако мастеру, работающему на станке механической гравировки, приходится изучать куда больше – и специфику работы с различными материалами, и нажим, и т.д.

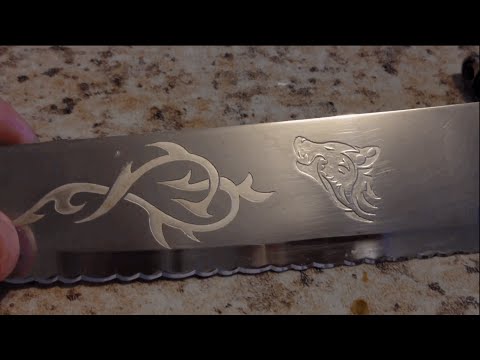

Гравировка при помощи пескоструйной обработки

Внешне готовые изделия с пескоструйной гравировкой больше всего похожи на ножи, сделанные по старой технике плоскостной гравировки – как и предыдущий тип, она объемна (в отличие от сделанной лазером), и даже более объемна, так как металл здесь вырезается глубже.

На металл помещается трафарет, вырезанный (в зависимости от сложности и возможностей заказчика и гравировщика) вручную, на плоттере или лазером; затем абразивоструйный аппарат точно и направленно распыляет на поверхность абразивный порошок – разной фракции и с разным давлением. Меняя показатели двух последних характеристик, мы можем изменять глубину рисунка и его разрешение.

Гравировка эта делается и на других твердых материалах, из которых сделан нож – например, на пластиковой или костяной рукояти.

Художественное электрохимическое травление

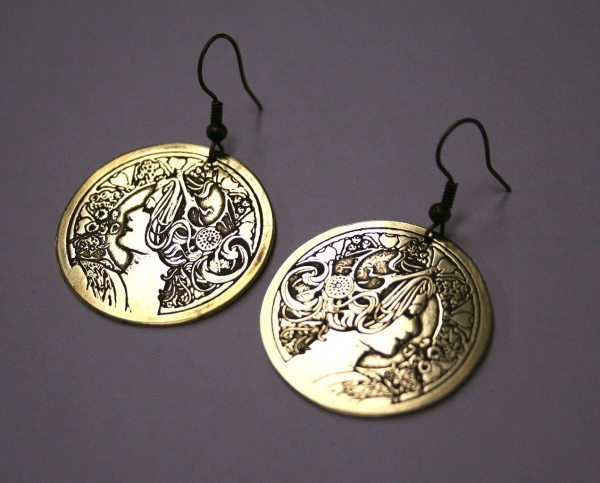

Еще один способ удаления частичек металла и образования рисунков на его поверхности – это электрохимическое травление с помощью электролитной жидкости и применения электрода. Чтобы понять, как это делается, нужно вернуться на пару десятков лет назад – к тем временам, когда кислоты использовались сами по себе, а не в качестве электролита.

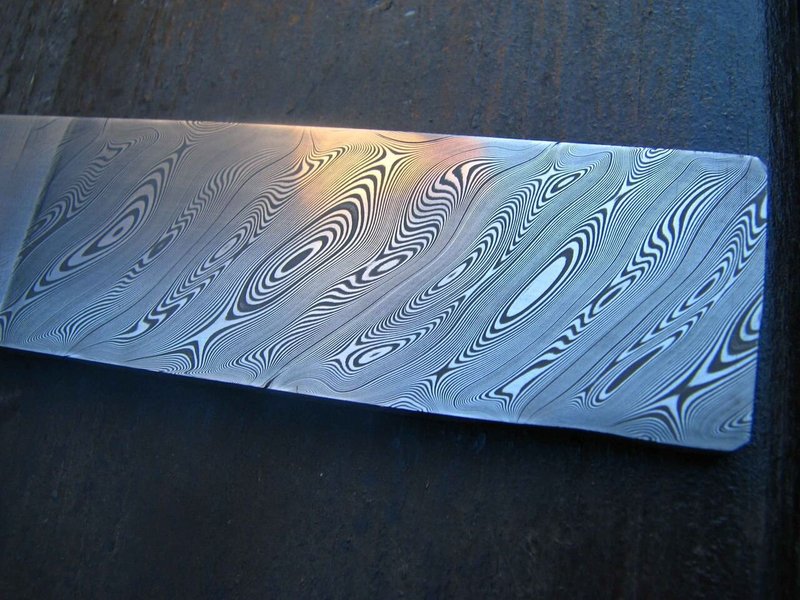

Старая школа травления уже умела подделывать рисунок дамасской стали – поэтому, если вам попался дешевый нож с узором, похожим на разводы дамаска, не спешите его покупать, возможно, это подделка. Делались такие узоры с помощью так называемой техники маскировки, когда лаком покрывалась часть клинка, не подлежащая травлению, а оставшаяся часть подвергалась воздействию кислот; для нержавеющей стали использовался ляпис.

После этого настала эра облучения ультрафиолетом клинка, на котором специальным консервационным лаком был выведен узор; после этого рисунок проявлялся в едком натре. Затем мастера научились пользоваться не лаком, а специально изготовленной для этого пленкой, что, конечно, делало работу чище: такие пленки можно заказать в специализированных магазинах, и именно с ними же работают и сейчас.

Все, что нужно мастеру кроме этой пленки, – электролит (ортофосфорная, солярная и серная кислоты) и источники постоянного и переменного тока. Этот способ подходит, когда рисунок на стали повторяется (например, речь идет о маркировке металла). Под действием тока электроды вырывают частички металла с его поверхности; делается такой узор с любой глубиной.

Электрохимическое травление называется также гальваническим, так как источником тока служит гальваническая батарея.

Примечательно, что современный способ безопаснее для здоровья, так как протравка за счет гальванизации проходит быстро и вредные пары кислот просто не успевают выделяться.

Вам понадобится

собственно нож, жидкость для обезжиривания поверхности ножа (бензин, спирт, одеколон), рисунок для нанесения на лезвие ножа, скотч, острый нож или скальпель, блок питания на 5…12 вольт, гвоздь с намотанной на шляпку ватой, раствор соли (одна чайная ложка на 50 гр. воды).

Инструкция

Рисунок на лезвие ножа можно нанести с помощью -химической . Это способ нанесения на все металлы и сплавы без применения сложных химикатов. В его основе лежит принцип электромеханического травления металла. Однако этот метод не пригоден для серебра и свинца. Приступайте к работе.

Подготовка лезвия. Поверхность лезвия нужно обязательно обезжирить, ведь от этого напрямую зависит качество наносимого рисунка. Обезжирьте поверхность любой из имеющихся под рукой жидкостью: бензин, спирт или одеколон.

Предварительно нанесение рисунка. Наклейте на лезвие в нужном месте кусок скотча. Нанесите острым ножом или скальпелем на скотч рисунок, стараясь не повредить скотч.

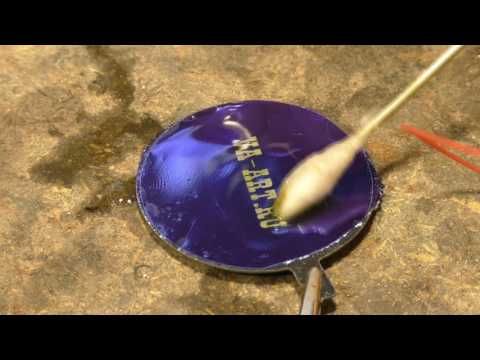

Травление металла. На этом этапе понадобится блок питания, можно использовать зарядное устройство от мобильного . Приготовьте соляной раствор. Затем приступайте к электрохимической очистке поверхности металла. Присоедините «+» к ножу, а «-» к гвоздю с ватной шляпкой, он заменит электрод. После этого включите блок питания, обмакните электрод в соляной раствор и проведите по поверхности рисунка. Эту процедуру повторите 2-3 раза для лучшего результата.

Затем поменяйте ватную головку гвоздя на чистую и поменяйте полярность : «+» к электроду, а «-»к ножу. Обмакните электрод в соляной раствор и начните выводить рисунок, который будет проявляться на глазах. Для достижения наибольшего эффекта процедуру повторите 2-3 раза.

Окончание работы. Отклейте скотч от ножа и удалите липкие его следы. Гравировка на лезвии ножа готова.

Источники:

рисунки ножей

Гравировка на стали существует с давних времен. Чаще всего предметами гравировки были холодное оружие или столовые приборы. Гравировали имя владельца, его девиз или герб.

Инструкция

В настоящее время гравировка распространена не только на оружии и посуде. Это может быть дарственная надпись на зажигалке, жетон на ошейнике собаки или табличка на воротах. Электрохимическая гравировка на металле не сложна, готовый рисунок может быть счищен только шлифовкой, а для работы не требуется никаких особых навыков или предметов. Начать можно с ножа или ложки, которые есть у вас дома.

Для того чтобы сделать гравировку на кухонном ноже или отметить именную ложку одного из членов семьи, можно воспользоваться несколькими вариантами. Но обязательно понадобится источник постоянного тока, в качестве которого, чаще всего, используют старый, ненужный зарядник . Гравируемую поверхность тщательно очищают и обезжиривают: спиртом, бензином или одеколоном.

Для того чтобы сделать гравировку, нужно оставить открытой только поверхность рисунка или букв, цифр, которые задумано выгравировать. Для этого пользуются несколькими способами. Можно поверхность залить воском и деревянной палочкой вычистить () место под гравировку. Таким же образом используют лак для ногтей, но в этом случае рисовать нужно быстро, пока лак не застыл. И наконец, можно заклеить поверхность скотчем, в котором вырезан будущий рисунок. Каким способом воспользоваться, зависит от вида рисунка.

Открытые участки стали почернеют под действием электрохимии. Для ее создания нужна цепь, в ней будут использоваться зарядное устройство и лампочка. От

Фотоотчет о том, как сделать несложную гравировку на лезвие ножа. Приятный подарок для любимой жены, девушки, мамы, бабушки или сестры.

Берем нож. Очищаем его от грязи и прочей гадости жидкостью для снятия лака.

Достаем с полки пленочный фоторезист (надо сначала положить его на полку) и вырезаем нужный нам кусочек.

На фоторезисте с двух сторон имеется тонкая защитная пленка. Отдираем с одной стороны пленку (я приклеивал скотч к краю).

И клеим аккуратно на нож. Тут главное спокойствие и внимательность. С бодуна не стоит пробовать, т.к фоторезист должен лечь очень ровно и без пузырьков воздуха. (у меня кстати немного остались)

Берем пленку для печати на лазерном принтере (в моем городе не нашел где купить, пришлось через интернет-магазин заказывать) и печатаем что вашей душе угодно, главное не сильно тонкими линиями. Я долго голову ломал, что можно на кухонном ноже написать, и решил жене сделать сюрприз. Придет с работы, возьмет нож хлебушка отрезать и обрадуется(надеюсь)! Принтер у меня древний, поэтому тонер немного запачкал пленку, но в принципе ничего страшного.

Все это дело засвечиваем под УФ лампой. Я купил на 5Вт, поэтому засвечивал порядка 10 минут на близком расстоянии, если лампа мощнее, надо экспериментировать с расстоянием и временем.

Покуда нож засвечивается, готовим раствор кальцинированной соды. Купить можно в хозяйственном, это обычная сода для стирки. На пол-литровую банку я сыпал чайную ложку с горочкой. Всю эту бадягу перемешиваем до полного растворения.

Через 10 минут достаем нож. Снимаем верхнюю пленку с фоторезиста (тоже скотчем цеплял) и смотрим что у нас получилось. Фоторезист должен потемнеть и отчетливо должна будет видна надпись. Если надписи не видно, то тут 2 причины, либо недостаточно засвечивали, в следствии чего весь фоторезист растворится в нашем растворе, либо напечатанные линии были слишком тонкими (недостаточно черными) и засветился весь фоторезист.

Растворяем не засветившийся фоторезист в растворе соды. Я болтал ножом и слегка протирал пальцем. Главное сильно не давить.

В результате хим. реакции не засвеченный фоторезист полностью растворяется. Убедитесь, что он растворился до металла… Промываем водой и промакиваем полотенцем насухо.

На всякий случай замазываем края лаком.

Подворовываем у ребенка (в магазине) пластилин и обклеиваем по контуру. Внимательно приклеивайте пластилин, чтобы не было дырок.

Заливаем раствором соленой воды (на 200 гр. я сыпал ложку чайную). Берем ненужный блок питания (я брал 12v 1.5A, больше точно не нужно), на нож кидаем +, минусовой клеммой водим по воде. Главное долго не держать (-) в воде. Секунд 5-7 поводили, достали клемму. 3-4 раза повторили, заменили раствор соленой воды, заодно посмотрели, что получается.

В зависимости от металла, надпись может почернеть, а может и нет. В моем случае так и произошло. Что бы надпись была не только «впуклой», но и отличалась по цвету, я залил сюда же на пару минут раствор хлорного железа. (уже без электричества естественно).

Снимаем пластилин, промываем, протираем. Остатки фоторезиста снимаем тем же растворителем.. Собственно вот что из всего этого получилось!

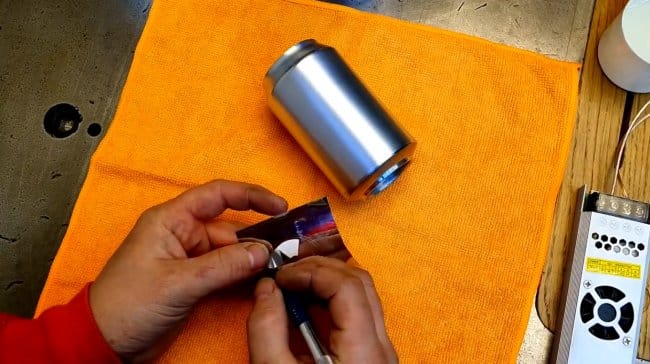

Это видео посвящено интересному устройству, которое названо автором “самодельная электрическая чертилка”. Электрокарандаш по металлу предназначен для нанесения надписей и рисунков на токопроводящих материалах. Для его питания нужно всего 12 вольт. Другая особенность данного карандаша в том, что это конструкция имеет автоматический прерыватель с подвижным электродом. По сути это устройство является давно известным электроискровым карандашом. Его не так сложно изготовить своими руками, не имея для этого сложного оборудования.

Рассмотрим конструкцию. Главным образом она состоит из электрического реле на 12 вольт. К реле прихвачена гайка, в которую, в свою очередь, вкручивается металлическая трубка с обжимкой. Внутри трубки находятся цилиндр, шток, вольфрамовый электрод. Этот электрод применяется для сварки в среде аргона.

Необычные дешевые инструменты в этом китайском магазине .

Как работает электрокарандаш. К одному из выходов электрического реле подсоединяем минус. К второму выходу нужно припаять корпус реле. Необходимо сделать так, чтобы вольфрамовый электрод соприкасался с корпусом.

В реле установлена пружинка. После вытягивания она возвращает всю конструкцию обратно. Ход равен одному-двум миллиметрам. После подключения плюса к заготовке, для начала работы необходимо коснуться вольфрамовым электродом заготовки. Тем самым замыкается цепь, втягивается электрическое реле, которое влечет за собой и вольфрамовый электрод. После размыкания цепи происходит электродуга. Это происходит быстро, с большой частотой, что повышает качество рисунка.

Далее: Опасный электрический карандаш на 220 вольт

Данное устройство на 220 вольт отличается от предыдущей модификации своей опасностью. Его применение не только опасно, но и не оправдано, так как вполне эффективны электроискровые карандаши с тем же принципом действия, но с понижающим трансформатором с выходным напряжением на 12-20 вольт.

Для наглядности приведем здесь видео с данным устройством. Обратите внимание, что даже сам автор едва не касается незащищенной рукой металлических частей предмета, к которому подведен ток с опасным напряжением 220 вольт. Если делать свою конструкцию такого электроискрового карандаша, то следует обязательно включить в цепь понижающий трансформатор и довести его до напряжения 12-20 вольт. Скачайте разработку такого устройства с трансформатором из №11 журнала Радио, 1971 год.

Как известно, стержень карандаша состоит из графита. Графит, пропускает ток. Это свойство можно применить для для рисования на любых токопроводящих поверхностях под электрическим током. Рисунок получается очень качественный и его невозможно удалить простыми способами.

Для эксперимента потребуется простой карандаш, два кусочка провода, на конце которого находится крокодильчик, кусок провода с вилкой, простая лампочка с патроном, резиновые перчатки, любая поверхность из металла, на которую будет выполнен рисунок.

Для того, чтобы превратить простой карандаш в электрический, нам потребуется на другом его конце подсоединить провод к графитовому стержню. Для этого нужно снять ластик и просверлить его по центру. Далее пропускаем провод через отверстие в ластике, вставляем ластик с проводом обратно. Провод, который идет от карандаша подсоединяем к одному выводу лампочки. Провод от вилки подсоединяем к другому выводу лампочки. Провод, на который крепится крокодил, подсоединяем к другому проводу вилки. Теперь можно цеплять крокодил к нашей металлической заготовке и наносить рисунок карандашом.
Чтобы не испортить заготовку, можно нанести рисунок сначала простым карандашом, а потом уже работать электрическим. Не следует забывать о безопасности, надевать резиновые перчатки. Внимание! Применение выше описанного устройства на 220 вольт опасно! Используйте
