Пусковой обогатитель на скутере – устройство и принцип работы электроклапана
Автор: Владимир Иванов
Неотъемлемой частью каждого скутера является пусковой обогатитель карбюратора или, как его еще называют — электроклапан карбюратора скутера.
Выберите интересующий вопрос
- Что такое пусковой обогатитель
- Устройство пускового обогатителя скутера
- Принцип работы электроклапана карбюратора скутера
- Принцип работы пускового обогатителя второго типа (с мембраной)
Что такое пусковой обогатитель

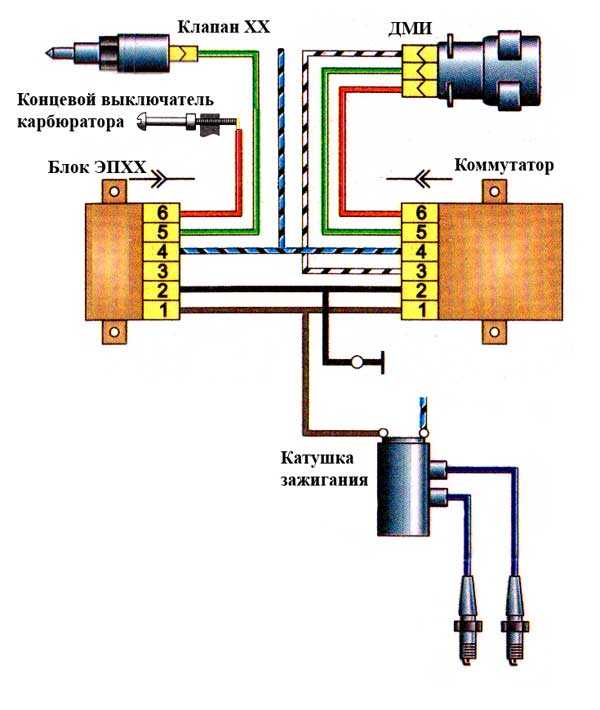

Пусковой обогатитель (электроклапан) — это устройство, предназначено для подачи дополнительного количества топливовоздушной смеси в камеру сгорания при холодном пуске двигателя скутера. Дело в том, что при запуске скутера на холодную, двигателю требуется обогащенная смесь. Как раз подачу такой смеси обеспечивает электроклапан карбюратора.
При исправном пусковом обогатителе и отсутствии поломок в других элементах мотора — двигатель скутера запускается легко даже при температуре около нуля градусов.
Устройство пускового обогатителя скутера
Существуют два типа пусковых обогатителей — ручной и автоматический.
Ручной (механический) пусковой обогатитель требует регулировки — его нужно открыть при запуске и закрыть после прогрева двигателя при помощи тросика на руле. Но в ручную открывать и закрывать дополнительный канал подачи смеси неудобно. Автоматический пусковой обогатитель (термоэлектроклапан
- Корпус электроклапана
- Керамический нагреватель
- Привод (порошок)
- Шток
- Толкатель
- Заслонка
- Топливная камера
- Поплавковая камера
- Топливный жиклер пуска
- Пружина
В карбюраторе скутера имеется небольшая дополнительная топливная камера 7, соединяющаяся с основной поплавковой камерой 8 через жиклер пуска 9.
Трубка из камеры 7 ведет в смесительную камеру в которую подается воздух и из которой в двигатель идет воздушнобензиновая смесь. В смесительной камере может перемещаться заслонка 6, аналогичная дроссельной заслонке карбюратора, только гораздо меньше размером. Так же как и в дроссельной, в пусковой заслонке находится подпружиненная игла, которая закрывает топливный канал при опускании заслонки. Корпус 1 клапана обернут теплоизоляцией (пенополиэтилен) и закрыт резиновым чехлом. Такая
конструкция обогатителя применяется практически на всех современных скутерах.
В более старых моделях может применяться конструкция без электрического нагревателя, теплота передается на привод через медный теплопроводящий цилиндрик непосредственно от цилиндра двигателя скутера, а вместо порошка с нагревательным элементом установлена мембрана. Одна полость колбы, где она расположена соединяется через термоклапан с впускным коллектором, который закреплен на головке цилиндра.
Принцип работы электроклапана карбюратора скутера
Когда двигатель холодный заслонка с иглой золотника 6 поднята максимально вверх (открыта). Игла открывает канал подачи топлива, а заслонка открывает отверстие подачи воздуха. При первых оборотах двигателя в эмульсионном канале создается разряжение и бензин, находящийся в камере 7 засасывается в двигатель через канал А, вызывая сильное обогащение смеси и облегчая первые вспышки в двигателе. После того как двигатель запустился, но еще не прогрелся ему все еще нужна обогащенная смесь. Обогатитель работает при этом как параллельный карбюратор — бензин в него поступает через жиклер 9, смешивается с воздухом и поступает в двигатель.
При работе двигателя переменный ток от его генератора всегда подается на контакты керамического нагревателя 2 термоэлектроклапана системы пуска. Нагреватель 2 разогревает привод 3. По мере прогрева двигателя и привода шток постепенно выдвигается на 3 … 4 мм и через толкатель 5 приводит в движение заслонку.
Таким образом, двигатель прогревается вместе с термоэлектроклапаном, золотник с иглой опускается и перекрывает каналы воздуха и топлива, и смесь постепенно обедняется. Через 3 … 5 минут заслонка закрывается полностью и степень обогащения смеси на горячем двигателе регулируется только системой холостого хода карбюратора.
При остановке двигателя прекращается нагрев клапана, привод заслонки остывает (порошок сжимается) и под действием пружины 10 толкатель 5, шток 4 и заслонка 6 возвращаются в исходное положение, открывая каналы для последующего пуска. Остывание и возврат в исходное положение происходит также в течение нескольких минут.
Недостатком обогатителя такого типа является то, что он функционирует отдельно от двигателя. Например, очень часто, особенно в теплую погоду, пока двигатель еще горячий и ему еще ненужно обогащать смесь, термоэлемент уже остывает. Мы заводим двигатель и он получает богатую смесь.
Принцип работы пускового обогатителя второго типа (с мембраной)
В холодном состоянии клапан открыт. После запуска двигателя, в коллекторе возникает разряжение и через термоклапан подается к мембране. В результате низкого давления мембрана подымается вверх и открывает канал дополнительной подачи воздуха. По мере прогрева головки цилиндра клапан закрывается и заслонка с иглой под действием пружины опускается, перекрывая дополнительную подачу топлива.
При таком принципе построения сохраняется связь с фактической температурой двигателя, и дозировка топлива осуществляется более правильно.
|
Сия деталька мала,
но очень важна. Именно она помогает заводить холодный двигатель
скутера без геморроя в любую погоду. Только благодаря ей скутер
легко заводится с полпинка, а у кого не так – значит руки
криво растут (шучу J). Благодаря ей, родимой, скутер не стреляет
в глушитель как отечественные мото, а работает на холостых
тихо и ровно. Хвала японцам, что они изобрели эту штуку! –
говорю я на полном серьезе.
Бензин берется из общей поплавковой
камеры. Таким образом, с некоторой натяжкой, обогатитель можно
считать независимым устройством. С натяжкой, потому что он,
все же, конструктивно неотделим от карбюратора.
Так же как
и в дроссельной, в пусковой заслонке находится подпружиненная
игла, которая закрывает топливный канал при опускании заслонки.При
пуске холодного двигателя заслонка поднята (открыта). При
первых оборотах двигателя в эмульсионном канале создается
разряжение и бензин, находящийся в камере 7 засасывается
в двигатель, вызывая сильное обогащение смеси и облегчая
первые вспышки в двигателе. После того как двигатель запустился,
но еще не прогрелся ему нужна обогащенная смесь. Обогатитель
работает при этом как параллельный карбюратор, бензин в
него поступает через жиклер 9, смешивается с воздухом и
поступает в двигатель. При работе двигателя переменный ток
от его генератора всегда подается на контакты керамического
нагревателя 2 термоэлектроклапана системы пуска.
Остывание и возврат в исходное положение
происходит также в течение нескольких минут.
Привод ремонту не подлежит. (Хотя…
Я его не разбирал. В общем, вряд ли.)Электромагнитный клапан адсорбера – как он работает?

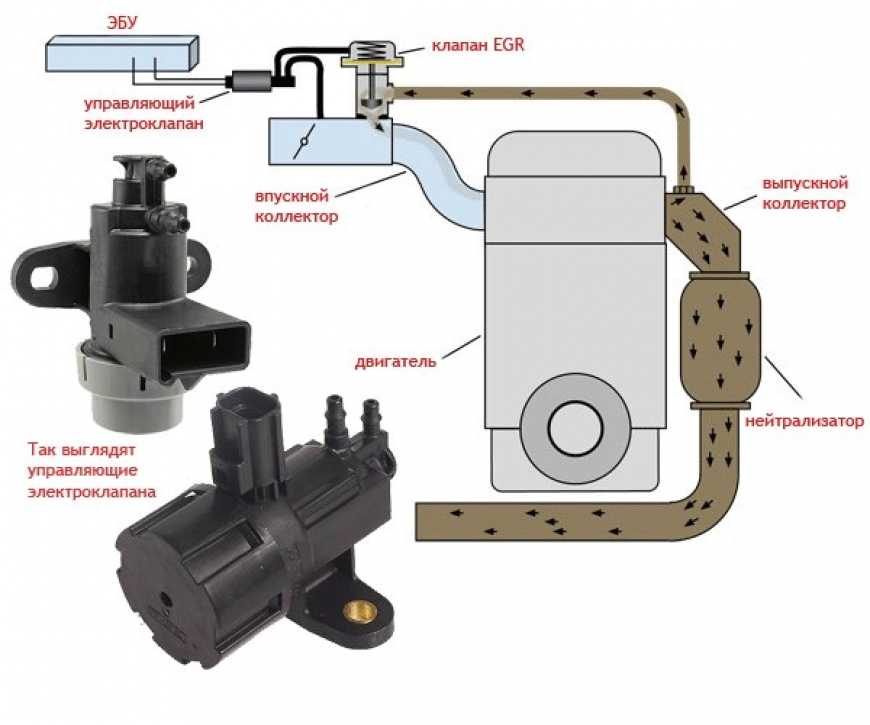

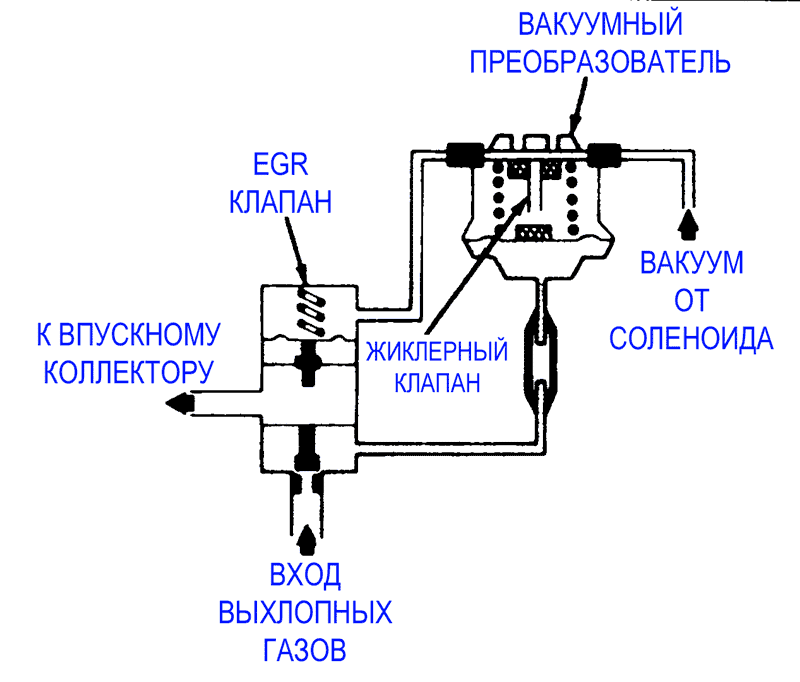

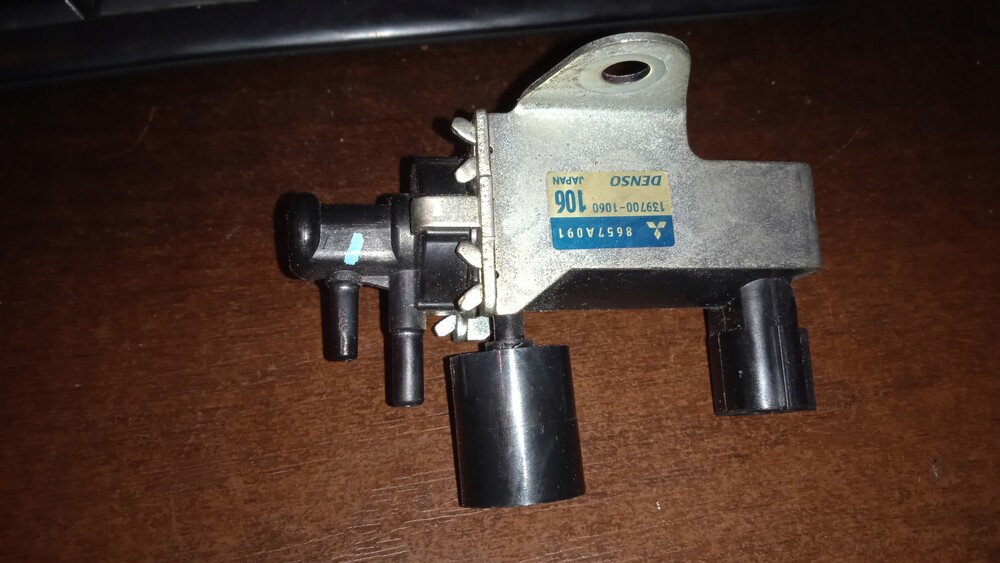

Автомобиль – это крайне сложная система, состоящая из десятков тысяч элементов. На первый взгляд, обычному автомобилисту очень тяжело в ней разобраться. И это действительно так. Ведь даже опытные мастера не могут знать абсолютно все аспекты устройства и диагностики автомобиля. Поэтому даже в автосервисах существует отдельный мастер по ходовой части, отдельный мастер по электронике, отдельный мастер двигательной системы и отдельные мастера по других частях транспортного средства. Что уж говорить об обычных пользователях.
- 1. Зачем же необходим клапан адсорбера.
- 2. Чем грозит выход из строя клапана для авто.
- 3. Как диагностировать неисправность клапана адсорбера.
Несмотря на это всё, знать элементарные правила эксплуатации и диагностики некоторых автомобильных узлов всё же необходимо всем автомобилистам. Это поможет вовремя диагностировать возникшие проблемы и неисправности, а также вовремя с ними разобраться, обратившись к специалистам. Вовремя – это значит, пока небольшая неисправность не переросла в намного большую. А эта намного большая неисправность обходиться и в намного большую сумму денег. Так что вопрос самостоятельной диагностики транспортного средства имеет ещё и экономический подтекст. Рассмотрим особенности работы электромагнитного клапана адсорбера.
1. Зачем же необходим клапан адсорбера.
В автомобиле есть такое устройство под названием адсорбер. Оно представляет собой некую банку, которая наполняется активированным углём.
Эту банку ставят на бензиновом баке и предназначается она для того, чтобы поглощать пары топлива. Пары топлива конденсируются при помощи угля и потом направляются в двигательную систему питания. Это помогает контролировать поступление в камеру сгорания нужного количества топливной смеси, и предотвращает попадание топливных паров сразу в атмосферу.
А по нормам Евро-2, контакт атмосферы с топливом из бензинового бака запрещается и топливные пары должны возвращаться обратно на дожигание, что и обеспечивается с помощью адсорбера. Адсорберы используются в автомобилях с двигателями внутреннего сгорания и являются компонентом замкнутой сети. Адсорбер по своей конструкции – это несложная система, состоящая из таких компонентов:
1. Клапан гравитации.
2. Датчик давления.
3. Фильтр угольного типа.
4. Соединительные трубки.
5.
Электромагнитный клапан адсорбера.
Клапан гравитации отвечает за предотвращение перелива топлива в форс-мажорных обстоятельствах (к примеру, во время аварии). Датчик давления контролирует силу давления в бензиновом баке.
Фильтр угольного типа нужен для того, чтобы конденсировать излишки паров топлива. Соединительные трубки обеспечивают объединение всей системы в единый механизм, обеспечивая её целостность. Адсорбер для нормального функционирования требует наличия исправной и хорошо функционирующей системы вентиляции. Функцию вентиляции выполняет электромагнитный клапан адсорбера. Этот клапан устанавливается непосредственно на самом адсорбере.
Когда двигатель работает в режиме холостого хода, а также в холодную пору, то клапан адсорбера нередко издаёт странные звуки, похожие на стрекотание. Некоторые могут подумать, что эти звуки свидетельствуют о неисправностях газораспределительного механизма или роликов и о других проблемах. Как же точно узнать в чём причина стрекотания? Достаточно просто во время передвижения резко нажать на педаль газа.
Если характер стрекотания не измениться, значит причина определённо в клапане адсорбера.
2. Чем грозит выход из строя клапана для авто.
Неправильная работа адсорбирующей системы и выход из строя клапана для авто, отвечающего за проветривание, становиться причиной того, что бензиновый бак плохо проветривается. А плохое проветривание приводит к самым разным последствиям для двигательной и топливной систем.
Какие же именно эти последствия?
1. Может появится разрежение, которое приводит к деформации или к повреждениям бензинового насоса.
2. Во впускном коллекторе может накопиться бензин, что усложняет работу двигателя, приводит к провалам в работе или провоцирует его неадекватное поведение.
3. Могут выйти из строя некоторые системы, такие как катализатор, лямбда-зонд, свечи и т. д.
4. Неисправный клапан адсорбера повышает расход горючего, и понижает мощность двигателя.
5. Происходит неправильное функционирование режима холостого хода на автомобиле.
В общем, адсорбер – важная составляющая автомобильной системы обеспечения топливом, неисправности которой имеют влияние на поведение автомобиля и его двигательной системы. Компоненты адсорбера, в том числе и электромагнитный клапан, подлежат ремонту или замене при выходе их из строя или возникновении неисправностей в работе.
3. Как диагностировать неисправность клапана адсорбера.
Неисправность даже такого небольшого элемента как клапан адсорбера способна нарушить работу всего автомобиля. Для того, чтобы вовремя заметить неполадки и вовремя их исправить, необходима диагностика клапана адсорбера.
По каким проявлениям можно диагностировать неисправность адсорбера?
1. Появление провалов во время холостого хода двигателя.
2. Автомобильный двигатель имеет слишком низкую тягу.
3.
Во время работы двигателя не слышны звуки срабатывания клапана.
4. Если при открытии крышки бензинового бака появилось шипение, это явный признак разрежения в системе, а значит и неисправности вентиляции адсорбера.
5. В салоне слышен запах топлива. Такой запах могут вызвать и другие причины. Но, если присутствует уверенность в исправности других элементов топливной системы, значит это повод обратить внимание на электромагнитный клапан адсорбера.
Если вы заметили подобные признаки, значит вполне вероятно, что клапан адсорбера нуждается в ремонте или в замене. Но, в любом случае, это явная причина обратить на него внимание. В большинстве случаев, клапан адсорбера просто меняют и не заморачиваются над его ремонтом, так как стоимость данного элемента не высокая. Процесс замены клапана адсорбера по своему исполнению вовсе не сложный.
Для замены электромагнитного клапана адсорбера сначала его необходимо демонтировать. Для демонтажа будет достаточно крестообразной отвёртки (возможно, нескольких разного размера), вашего терпения и элементарных знаний.
Демонтаж электромагнитного клапан адсорбера включает в себя такие этапы:
1. С аккумуляторной батареи снять клеммы на минус.
2. Ослабить крепление электромагнитного клапана и приложить небольшое усилие к клапану.
3. Штуцеры под защёлкой убрать.
4. Полностью извлечь электромагнитный клапан из адсорбера.
Смонтировать новой электромагнитный клапан необходимо в обратном к демонтажу порядке. Обязательно перед монтажом нового клапана сверьте его маркировку со старым и убедитесь в том, что они совпадают. В таком случае, новый клапан без лишних проблем встанет на место старого.
Если диагностику и замену электромагнитного клапана можно провести собственными руками без особых навыков, то, чтобы отремонтировать его необходимо обладать специальными знаниями. Так что рекомендуем эту работу доверить специалистам, тем более, что её стоимость невысока. Но обязательно удостоверьтесь, что цена за работы по ремонту электромагнитного клапан не превышает стоимости новой детали.
В таком случае, более выгодным и надёжным решением станет именно замена клапана на новый.
Если же вы всё-таки решили проводить ремонт электромагнитного клапана, то лучше сразу проверить и отремонтировать весь адсорбер. Во время ремонта необходимо понимать, что делаешь и знать все нюансы, чтобы не пришлось потом переделывать.
Ремонт адсорбера состоит из таких этапов:
1. Демонтировать адсорбер из бензобака транспортного средства.
2. Спилить при помощи напильника крышку прибора.
3. Извлечь из прибора все его составляющие элементы (фильтр, датчик продувки и т. д.).
4. Демонтировать электромагнитный клапан с адсорбера по описанному выше алгоритму.
5. Провести диагностику и отремонтировать все элементы прибора.
6. Собрать всё в обратном порядке. Новый фильтр можно сделать при помощи кусочков поролона, войлока и хлопчатобумажной ткани.
7. Вернуть обратно крышку прибора и припаять её, а для пущей уверенности промазать герметиком.
Всегда внимательно следите за состоянием собственного автомобиля, обращайте внимание на всякие подозрительные детали в его эксплуатации, вовремя и в полной мере проводите техническое обслуживание автомобиля по требованиям производителя. Использовать в работе неисправный адсорбер ни в коем случае нельзя, так как такая неисправность со временем приводит к более серьёзным проблемам и негативным последствиям для двигателя и топливной системы вашего транспортного средства.

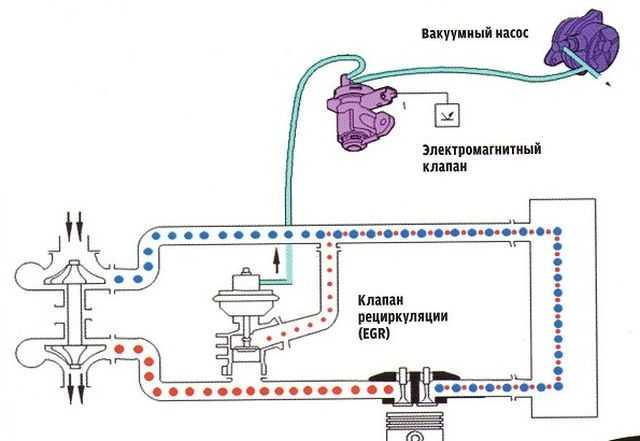

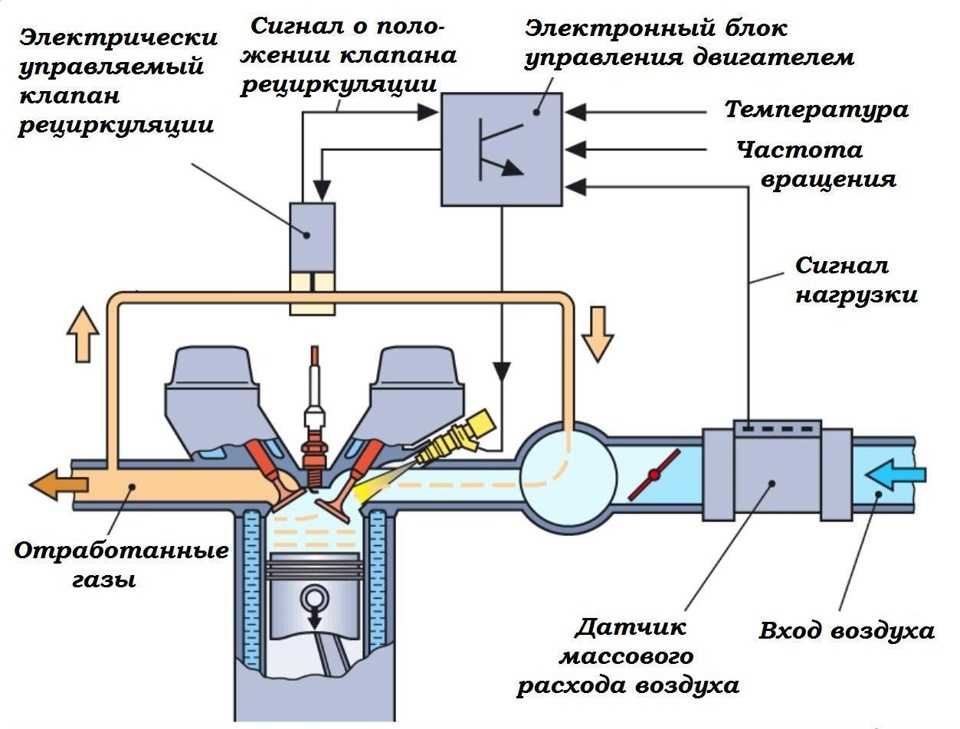

Что такое пневматический электромагнитный клапан?
Электромагнитный клапан, также известный как клапан с электрическим приводом, представляет собой клапан, в котором для работы используется электромагнитная сила. Когда электрический ток проходит через катушку соленоида, создается магнитное поле, которое заставляет стержень из черного металла двигаться. Это основной процесс, который открывает клапан, и он работает прямо или косвенно с воздухом.
Электромагнитные клапаны могут быть нормально открытыми или нормально закрытыми:
- Нормально открытый (Н/О) , клапан остается открытым, когда соленоид не заряжен.
- Нормально закрытый (НЗ) , клапан остается закрытым, когда соленоид не заряжен.
Зачем использовать электромагнитный клапан?
Электромагнитные клапаны устраняют необходимость в ручном или пневматическом управлении пневматическим контуром и требуют для работы только электрического входа (и давления воздуха для управляемых клапанов), что упрощает их программирование и установку в самых разных областях применения.
Какие существуют типы электромагнитных клапанов?
Как мы увидим, соленоидные клапаны можно разделить на следующие широкие категории: прямого действия или соленоидные пилотные. Клапаны с электромагнитным управлением можно дополнительно разделить на клапаны с внутренним или внешним управлением, и их иногда называют электромагнитными клапанами с сервоприводом.
- Прямого действия

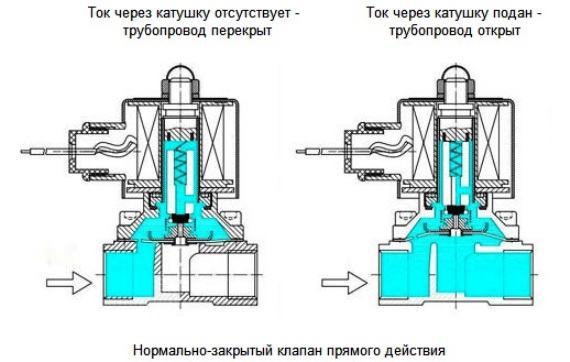

В случае электромагнитных клапанов прямого действия сила, создаваемая электромагнитом, должна быть больше, чем сила, создаваемая давлением воздуха. Для их работы не требуется давления в трубопроводе, и они могут работать в условиях вакуума.
В Н/З клапанах прямого действия стержень соленоида прикреплен к золотнику и удерживается на месте пружиной. Когда соленоид заряжается, магнитное поле заставляет стержень соленоида подниматься, перемещая катушку и позволяя воздуху проходить на другую сторону. В нормально замкнутом клапане происходит обратное – пружина удерживает золотник в открытом положении.
Электромагнитные клапаны прямого действия имеют ограниченное применение и встречаются только примерно в 10% применений. Это связано с тем, что поток может быть ограничен, и они потребляют большое количество электроэнергии.
- С внутренним управлением
В отличие от соленоидов прямого действия, клапаны с внутренним управлением работают с давлением в системе, чтобы способствовать управлению, а не противодействовать ему.
Это делает их способными управлять воздушным потоком, используя меньшую мощность, чем давление в линии.
В клапанах с внутренним управлением соленоид закрывает меньший проход между линией и полостью за золотником. Когда он открывается, давление в линии толкает золотник, открывая клапан. Поскольку соленоид управляет гораздо меньшими отверстиями, ему требуется гораздо меньше энергии для перемещения по сравнению с электромагнитным клапаном направленного действия.
- С внешним управлением
Электромагнитные клапаны с внешним управлением работают аналогично клапанам с внутренним управлением, но используют воздух из внешнего источника для содействия движению клапана, а не давление внутри клапана. Это должно происходить перед клапаном, но также может быть обеспечено из отдельного контура. Этот внешний источник воздуха подается в дополнительный порт на клапане. Клапаны с внешним управлением обычно используются в сценариях низкого давления, вакуума или альтернативных портов, когда в самом клапане есть низкое, отрицательное давление или его отсутствие для облегчения движения.

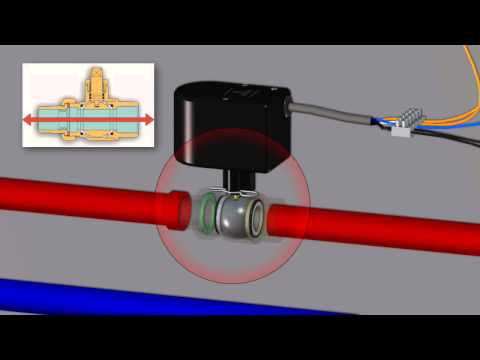

Как управляется электромагнитный клапан?
На самом простом уровне соленоидами можно управлять с помощью ручного электрического выключателя, которого достаточно в некоторых случаях. Однако в большинстве случаев требуется более сложное управление с помощью платы управления. Платы управления в цифровом виде настраивают работу клапанов через определенные промежутки времени или могут быть запрограммированы на работу клапана при выполнении определенных условий, например, когда он получает сигнал от реле давления. Электромагнитными клапанами можно управлять с помощью компьютера, что упрощает их интеграцию в системы Industry 4.0.
Как выбрать электромагнитный клапан
Требуемый тип электромагнитного клапана зависит от нескольких факторов.
- Какое давление в магистрали? От этого будет зависеть, какая мощность потребуется. Он также подскажет, нужен ли клапан прямого действия, с внутренним или внешним управлением.
- Как быстро должен открываться или закрываться клапан? Пилотным клапанам требуется больше времени для переключения, чем клапанам прямого действия, но они потребляют меньше энергии.
- Вам нужен Н/О или Н/З клапан? Клапан должен соответствовать применению. Единственным наиболее важным соображением является потенциальный эффект от отключения электроэнергии или отказа клапана – что безопаснее для потока остановить или продолжить, если это произойдет? Если нет соображений безопасности, подумайте, будет ли линия большую часть времени открыта или закрыта. Если линия будет в основном в потоке, то потребуется нормально открытый клапан. Если верно обратное, то понадобится нормально закрытый клапан. Неправильный подход приведет к увеличению затрат на электроэнергию и возможному перегоранию соленоида.
- Какова требуемая скорость потока, размер порта и количество портов? Как и в случае с любым клапаном, эти факторы полностью зависят от функции клапана и системы, в которую он интегрируется.

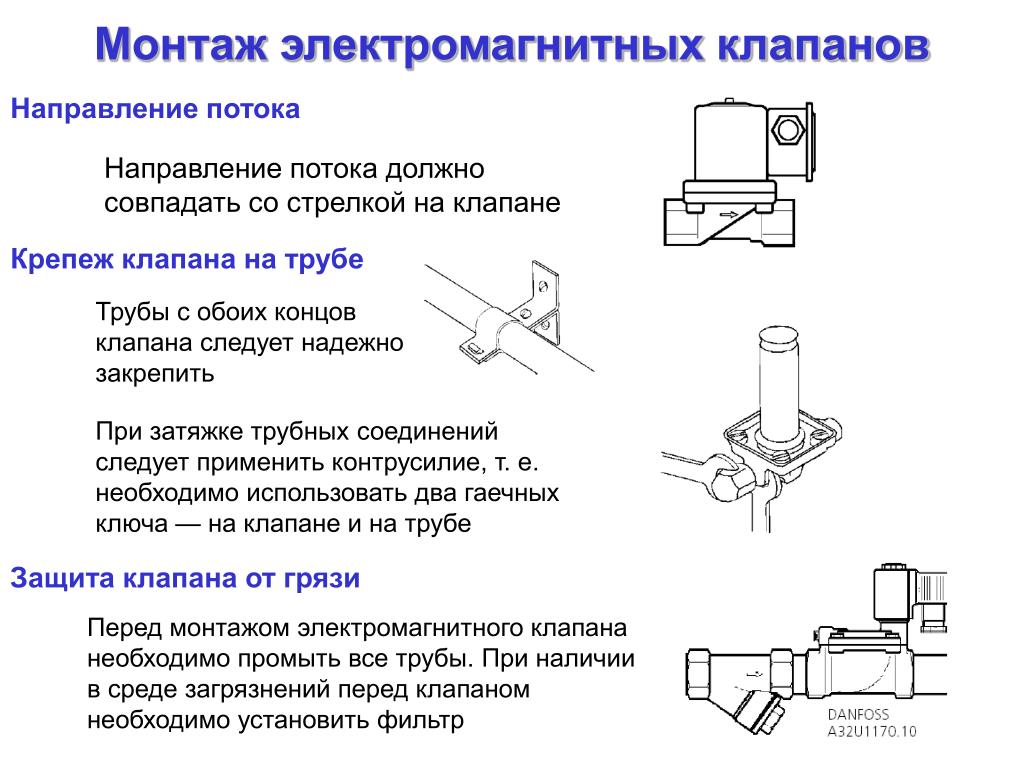

Нужно ли мне что-нибудь еще, чтобы электромагнитный клапан заработал?
Да, для подключения к вашей системе потребуются фитинги, электрические соединения и трубки. Для работы клапана также требуется источник питания. Наконец, для управления клапаном необходимы средства управления либо с помощью переключателя, платы управления, либо с помощью более сложных средств управления.
Дополнительная информация
Просмотрите наш ассортимент электромагнитных клапанов, чтобы узнать больше
Что такое пневматический электромагнитный клапан и как он работает?
Поток воздуха или технологического газа регулируется пневматическими электромагнитными клапанами, которые представляют собой электромеханические устройства. Пневматические приводы, такие как цилиндры, турбины (пневматические двигатели), диафрагмы и трубы, обычно управляются с их помощью. Вспомогательные воздушные контуры образованы пневматическими электромагнитными клапанами и исполнительными механизмами.
Эти устройства используются для регулирования работы заводской техники.
Другие пневматические электромагнитные клапаны являются необходимым компонентом некоторого оборудования или процессов. Системы сжатого воздуха, вакуумные системы, системы вентиляции и пневматическое оборудование — вот лишь несколько примеров.
Многие промышленные и производственные предприятия используют пневматические электромагнитные клапаны. Одним из их главных преимуществ является то, что ими можно управлять дистанционно с помощью маломощных электрических сигналов, посылаемых на большие расстояния. Система управления предприятием может легко обрабатывать эти электрические сигналы. В необслуживаемых местах в технологической зоне панель управления или блок распределяют сигналы, управляющие клапаном. Пневматические электромагнитные клапаны используются в различных отраслях промышленности, включая нефтегазовую, энергетическую, химическую и пластмассовую.
Из-за их чистой работы пневматические электромагнитные клапаны предпочтительны в областях медицины, фармацевтики, продуктов питания и напитков.
Они гораздо более экологичны, чем гидравлические электромагнитные клапаны, в которых в основном используется масло. Они могут быть запечатаны, чтобы продукт не попал в полости. В результате снижается риск загрязнения продукта.
Помимо электродвигателей и гидроприводов, пневматические электромагнитные клапаны используются в робототехнике и системах автоматизации. Эти клапаны используются для управления большинством роботизированных манипуляторов и концевых эффекторов. В узлах сборки, сортировки, упаковки и передачи материалов часто используются типы с пневматическим приводом.

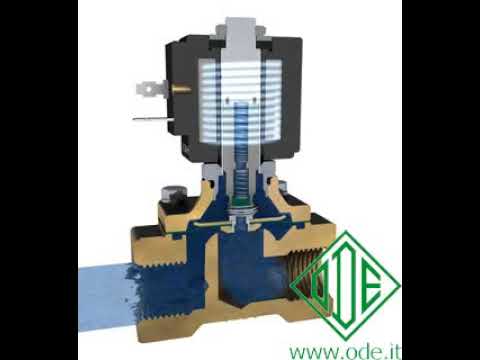

Как работает пневматический электромагнитный клапан?
Соленоид является сердцем пневматического электромагнитного клапана. Электромагнитный привод, такой как соленоид, преобразует электрическую энергию в механическое действие. Спиральная проволока, плотно обернутая вокруг железного сердечника, и ферромагнитная пробка или поршень составляют устройство. Магнитное поле создается, когда электрический ток проходит через катушку.
Линии магнитного поля можно представить в виде ряда окружностей с осью тока, указывающей в одном направлении. Магнитное поле образуется, когда ток течет по замкнутой катушке и круги соединяются.
Ферромагнитный плунжер притягивается магнитным полем, окружающим катушку. Есть два способа увеличить генерируемую электромагнитную силу. Первый способ заключается в увеличении количества петель или витков в катушке. В результате этого увеличивается количество силовых линий магнитного поля или поток, исходящий от катушки.
Увеличение силы тока, протекающего через катушку, — второй метод. Это повышает напряжение, подаваемое на соленоид. Электромагнитные клапаны могут работать как от постоянного, так и от переменного тока.
Диск внутри клапана сопрягается с седлом или отверстием. Поток останавливается, когда седло забивается диском. Через шток другая сторона диска напрямую связана с ферромагнитным плунжером. В зависимости от действия соленоида диск может опускаться или подниматься.
Клапан является другим важным компонентом пневматического электромагнитного клапана. Часть клапана, которая вступает в контакт с воздухом или газом, называется клапаном. Он состоит из компонентов, которые рассчитаны на то, чтобы выдерживать давление системы. Он также защищает от коррозии и эрозии, вызванных загрязняющими веществами в пневматической системе.
Использование сжатого воздуха для срабатывания клапана известно как пневматическое срабатывание (газ). Сжатый воздух выпускается в определенный момент промышленного или производственного процесса, в результате чего клапан открывается или закрывается. Использование соленоидов и пневматики имеет два преимущества. В пневматических процессах используются электромагнитные клапаны, а электромагнитные клапаны и пневматические клапаны используются вместе. Пилотный клапан представляет собой тип комбинированного клапана. Меньший пневматический клапан активирует больший электромагнитный клапан. Пневматический клапан можно использовать для замены воздушного цилиндра в главном клапане.
Пилотный клапан сжатого воздуха — это другое название пневматического электромагнитного клапана.
Детали пневматического электромагнитного клапана
Сердечник: Сердечник соленоида, также известный как якорь или плунжер, является движущейся частью. Это магнитный металл, который является мягким (мягкий, то есть ферромагнитный металл, который легко намагничивается и размагничивается в слабых магнитных полях). Сердечник притягивается к катушке, когда на нее подается напряжение, создавая магнитное поле, которое открывает или закрывает клапан.
Пружина сердечника: Когда магнитное поле удаляется, пружина сердечника возвращает сердечник в исходное положение. В зависимости от работы клапана конструкция и конфигурация основной пружины в соленоидном узле различаются. В некоторых конструкциях, таких как электромагнитные клапаны с защелкой, пружины не используются для создания возвратного действия.
Основная трубка: Катушка намотана в основной трубке.
Это также служит магнитомягким сердечником, который увеличивает магнитный поток катушки.
Фиксированный сердечник: Устанавливается на закрытом конце трубки сердечника для улучшения магнитного потока. Кроме того, материал представляет собой магнитомягкий металл.
Катушка: Катушка, состоящая из изолированного медного провода, плотно намотанного на трубку с сердечником, является одним из основных компонентов соленоида. Как было сказано ранее, при подаче тока создается магнитное поле.
Мембрана: Узел соленоида изолирован диафрагмой из гибкого материала. Назначение диафрагмы — контролировать давление жидкости.
Шток: Шток — это часть клапана, которая соединяет сердечник или поршень с клапаном. Шток движется вместе с сердечником, поскольку его притягивает катушка, приводя в действие клапан.
Диск: Когда клапан закрыт, диск блокирует поток жидкости. Вместо диска в некоторых конструкциях электромагнитных клапанов для блокирования потока жидкости используются диафрагмы, сильфоны или пережимные устройства.
Диск обычно изготавливается из устойчивых к коррозии и прочных материалов, таких как PTFE или нержавеющая сталь, в зависимости от применения.
Седло: Когда клапан закрыт, седло представляет собой отверстие, которое давит на диск. Обычно седло и диск изготавливаются из одного и того же материала. Клапан станет проходным и не сможет остановить поток после повреждения седла или диска.
Уплотнения: Как и диафрагма, уплотнение изолирует узел соленоида и жидкость от внешнего мира. PTFE, FKM, NBR и EPDM — это лишь некоторые из доступных материалов для уплотнений.
Крышка: Крышка клапана расположена сверху корпуса клапана. Шток и основная трубка клапана проходят через крышку.
Корпус: Мембрана, диск, седло и порты клапана находятся в корпусе клапана.
Спускное отверстие: Спускное отверстие устанавливается на мембрану электромагнитных клапанов непрямого или полупрямого действия.
Уравнительное отверстие используется в некоторых конструкциях клапанов. Спускное отверстие позволяет клапану открываться или закрываться с помощью линейного давления.
Пилотный канал: Пилотный канал встроен в корпус клапана для электромагнитных клапанов непрямого действия. Здесь воздух проходит от верхней части диафрагмы к выходной стороне клапана.
Типы пневматических электромагнитных клапанов
Электромагнитные клапаны прямого действия
Типы клапанов прямого действия отличаются компактной, быстродействующей конструкцией сбалансированного тарельчатого клапана. Эти многоцелевые клапаны обеспечивают надежную работу независимо от давления подачи, колебаний давления или трубопровода клапана, например:
- Нормально закрытый или Нормально открытый
- Отводной
- Выбор
- И многое другое
Пневматические электромагнитные клапаны прямого действия обладают следующими преимуществами: надежная конструкция с меньшим количеством деталей по низкой цене
Электромагнитные клапаны с пилотным управлением
Эти клапаны используют электромагнитные клапаны прямого действия в качестве пилотных приводов.
Пилотный оператор переключает более крупный распределительный клапан тарельчато-диафрагменной или тарельчато-поршневой конструкции.
Пневматические электромагнитные клапаны с пилотным управлением предлагают:
- Конструкции для эффективного управления пневмоцилиндрами и пневмоприводами
- Высокая пропускная способность по отношению к физическим размерам
- Меньшее потребление тока (сила тока) по сравнению с пропускной способностью
- Различные конфигурации, особенно в четырехходовых приложениях
Применение электромагнитных клапанов — примеры и применение
В этом блоге мы собираемся привести примеры применения электромагнитных клапанов.
Мы можем описать эти приложения, потому что во многих из них используются электромагнитные клапаны M&M International.
Мы также перечислим клапаны, рекомендуемые для выбранного применения.
Электромагнитные клапаны в воздушных компрессорах
Принцип работы электромагнитного клапана в компрессоре следующий:
Когда система работает, электродвигатель приводит в действие компрессор, который всасывает отфильтрованный воздух.
Затем он сжимает его, отправляет в холодильник и, наконец, в бак.
На этом этапе мощность подается на электромагнитный клапан (катушку, чтобы включить ее). Это закрывает цепь, удерживая ее под давлением.
Когда давление в резервуаре достигает требуемого значения, реле давления останавливает двигатель. Это проверяет клапан и удерживает воздух внутри бака.
Во избежание слишком долгого пребывания компрессора под давлением и во избежание повреждения питание отключается и открывается электромагнитный клапан. Это позволяет выпустить оставшийся в контуре воздух.
Для этого применения подходят три варианта электромагнитных клапанов: RD236, RB214 и RB203.
RD236 и RB214 представляют собой электромагнитные клапаны прямого действия, тогда как RB203 представляет собой электромагнитный клапан с пилотным управлением.
Вот файл PDF с более подробной информацией об электромагнитных клапанах в этом приложении:
Электромагнитные клапаны в воздушных компрессорах
Электромагнитные клапаны в дозирующих клапанах
Система работает следующим образом.
Сначала кукуруза перемалывается, и силосы хранят муку. Затем мука перемещается из бункеров в резервуар, который смешивается с водой. Полученная таким образом смесь насосом распределяется по сети.
MV перехватывает корм и регулирует его подачу в кормушку благодаря эластичной диафрагме. Давление воздуха, которое электромагнитный клапан пропускает в верхнюю камеру, приводит в действие диафрагму.
На самом деле, когда вы обесточиваете электромагнитный клапан (который находится на крышке MV), воздух проходит от P к B, давит на диафрагму и закрывает MV. При подаче питания на электромагнитный клапан воздух из камеры выходит из В в Р и МВ открывается.
Вариант электромагнитного клапана, подходящий для этого применения:
Электромагнитные клапаны в предохранительных клапанах пресса
В этом приложении используются два 3-ходовых электромагнитных клапана.
В обесточенном состоянии они закрывают впуск сжатого воздуха из P и соединяют выпуск A с выхлопами R.
Манометры СР контролируют величину давления внутри труб.
Электронная панель управляет двумя электромагнитными клапанами одновременно.
Электромагнитные клапаны закрывают собственные выпускные отверстия, позволяя воздуху поступать по трубам в поршневые камеры, которые сдерживаются давлением. В это время воздух может течь от P к A.
Для имитации отказа достаточно обесточить катушку клапана справа, и поршень слева под действием пружины поднимется вверх из-за отсутствия давления и открыть выхлоп. Воздух из P будет течь к R, блокируя клапан, который снова сработает только тогда, когда система будет в безопасности. При возврате в положение готовности клапан автоматически сбрасывается.
Рекомендуемый вариант электромагнитного клапана:
Электромагнитные клапаны в вибрационных питателях
Круговой вибратор состоит из вибрирующей основы, контейнера и отдельного электронного контроллера для настройки амплитуды вибрации Контейнеры могут быть различными формы: цилиндрическая, коническая или ступенчатая.
Они имеют спиральную направляющую во внутренней стенке, которая позволяет мелким деталям подниматься к линейному питателю. Магнит воздействует на контейнер пульсирующей силой, и создаваемые таким образом вибрации перемещают мелкие детали вперед по направляющей внутри контейнера.
Ряд ловушек в конце дорожки отбирают части в неправильном положении и позволяют им упасть в центр контейнера, чтобы мимо проходили только части в правильном положении. Электромагнитный клапан перехватывает сжатый воздух из системы и направляет его на мелкие детали, чтобы протолкнуть их в сборочную машину.
Фотоэлемент в горловине кормушки.
Когда контейнер пуст, система обнаруживает неисправность, вибратор останавливается, загорается сигнальная лампа, а обесточенный электромагнитный клапан прерывает подачу воздуха. Только вмешательство оператора может сбросить процесс.
Наиболее частые неисправности связаны с тем, что детали находятся в неправильном положении или контейнер пуст.
Тип электромагнитного клапана, подходящего для этого применения:
Электромагнитные клапаны, используемые в стоматологических креслах
Встроенная станция со всем необходимым стоматологическим или офтальмологическим оборудованием, в комплекте с автоматическим креслом и регулируемой лампой. Оператор может легко использовать все автоматические функции через консоль. Система подъема кресла работает под действием тяги гидроцилиндра, работающего на среде (масле). Однако по сравнению с механической системой гидравлическая тяга имеет преимущество в более «плавном» движении. Два электромагнитных клапана регулируют высоту кресла. Насос забирает масло из бака и пропускает его в контур, под давлением 12-13 бар. Нажатие кнопки на консоли приводит в действие электромагнитный клапан. Он перехватывает масло в насосе и направляет его в цилиндр.
Цилиндр позволяет преобразовывать гидравлическую энергию в механическую, поднимая кресло на желаемую высоту.
При нажатии другой кнопки открывается второй клапан. Под действием нависающего веса масло, находящееся под давлением внутри цилиндра, выбрасывается в бак. Стул сжимается под давлением.
Тип электромагнитного клапана, подходящего для этого применения:
Мы рекомендуем специальную версию D263 клапан для этого применения.
В отличие от стандартного клапана, на плунжере имеется конусообразная пружина, с большей нагрузкой. При таком варианте неподвижный сердечник и плунжер не прилипают из-за вязкости среды при закрытии клапана (т.е. после отключения питания катушки).
Поршень имеет рубиновое уплотнение. Рубиновое уплотнение гарантирует очень высокие характеристики.
Электромагнитные клапаны в автоматических диспенсерах для горячих напитков
Диспенсеры для горячих напитков быстро распределяют кофе, чай и другие горячие напитки. Обычно они находятся в общественных местах, рабочих офисах, а также в частных помещениях.
Автоматы по продаже эспрессо или лиофилизированного кофе и растворимых горячих напитков. Основная особенность торговых автоматов заключается в быстрой раздаче кофе, чая, молока и шоколада на рабочих местах, в общественных или частных объектах (офисах, фабриках, больницах, школах, барах, ресторанах и т. д.).
Торговые автоматы обычно состоят из двух групп подачи: одной для кофе и одной для растворимых напитков. В этом листе описывается работа группы для растворимых напитков, в частности, использование торговых клапанов со средой при атмосферном давлении.
Последовательность раздачи следующая. Сначала ставится пластиковый стакан, затем доставляется сахар и, наконец, доставляются напиток и кофейная ложка.
Когда пользователь выбирает продукт на электронной кнопочной панели, активируется процесс инфузии.
Объемный дозатор готовит разовую дозу порошка в смеситель.
Вентиль вендинговый подает горячую воду температурой 90-95°С в смеситель от бойлера.
Электронная система поддерживает постоянный уровень воды внутри котла, впуская свежую воду из источника.
Наконец, миксер использует центробежную силу для растворения порошка в воде и получения напитка. После перемешивания миксер останавливается, и напиток под действием силы тяжести подается в стакан.
Типы электромагнитных клапанов, используемых в дозаторах горячих напитков:
Электромагнитные клапаны в дозаторах кофе в картридже
Диспенсеры кофе в картридже используются для подачи кофе и других горячих напитков из картриджей, это обычно полуавтоматический.
Полуавтоматические дозаторы кофе в картриджах в комплекте с головками для подачи горячей воды предназначены для подачи кофе и растворимых напитков в картридже.
Устройство заваривания кофе с гидравлическим приводом автоматически выбрасывает картридж в специальный контейнер.
Диспенсер можно оснастить подставкой с диспенсером для чашек, выдвижным ящиком для ложки и сахара и отделением для хранения продуктов с дверцей.
Небольшие размеры и простота использования делают их подходящими не только для бытовой техники, но и для магазинов, офисов, объединений, лабораторий, гостиниц и везде, где нет потребности в постоянном снабжении.
Вибрационный насос всасывает воду из резервуара, которую перекрывают два трехходовых электромагнитных клапана.
Первый питает гидропривод, второй подает воду в котел. Бойлер всегда полон горячей воды, а термостат может регулировать температуру. Устанавливаем внешний термостат на шток привода. Также мы оснащаем его щуповой насадкой, которая после нажатия кнопки подает горячую воду.
Операция
Операция начинается, когда картридж вставлен; два электромагнитных клапана открываются одновременно, и привод толкает котел вниз к картриджу.
Предохранительный клапан над вторым электромагнитным клапаном предотвращает вытекание воды до полного опускания привода.
Когда давление достигает 9-10 бар (это занимает около 10 секунд). Открывается предохранительный клапан и в котел поступает холодная вода.
Это происходит, пока ранее теплая вода вытекает и фильтруется через картридж.
Полученная смесь (кофе, чай, шоколад, капучино и т.д.) вытекает через сопло в чашку.
В конце цикла второй электромагнитный клапан закрывается и сбрасывает оставшуюся горячую воду под избыточным давлением из третьего пути в сборную емкость. Затем закрывается первый соленоидный клапан и вода под давлением внутри привода выбрасывается из третьего пути в бак.
Привод возвращается в исходное положение под действием пружины. Выбор другого управления означает, что система подает только горячую воду. двухходовой электромагнитный клапан, подключенный непосредственно к бойлеру, перехватывает горячую воду и выливает ее прямо в чашку через другое сопло.
Типы электромагнитных клапанов, обычно используемых в этом приложении:
Электромагнитные клапаны, используемые в промышленных гладильных досках
Интегрированные промышленные гладильные доски для окончательной отделки одежды.
Устройство содержит утюг, стол для вакуумной выдувки и формовочную доску для рукавов.
Гладильные доски, универсальные прессы и столы для глажки составляют гладильную группу для различных операторов. Каждая машина может работать отдельно или подключаться к паровому, вакуумному и сжатому воздуху.
Система использует пар для облегчения глажки одежды.
Утюг оснащен кнопочным управлением, которое при нажатии подает пар на ткань.
Электромагнитный клапан на гладильной доске регулирует пар, который производит электрический бойлер, и направляет его в утюг, когда оператор нажимает кнопку управления.
Электромагнитный клапан поставляется с регулятором расхода (винт или ручка), который позволяет оператору регулировать количество и давление пара, подаваемого на одежду, на которой в данный момент выполняется глажка.
Существует три варианта электромагнитных клапанов, подходящих для этого применения:
Для этого применения требуется электромагнитный клапан, способный выдерживать множество циклов в день.
Все три типа, которые мы рекомендуем, совместимы с запрошенным приложением, но имеют разные функции.
Клапан D260 имеет очень большое отверстие (6 мм), но максимальное давление составляет 5 бар – 150°C. Клапан D267 имеет отверстие 3 мм или меньше, но может достигать 180°C -10 бар; стандартное уплотнение – Rulon, а катушка – класса H, поэтому она подходит для требовательных промышленных применений.
Электромагнитные клапаны в автомоечных установках
Автомойки самообслуживания – это инновация в области автомойки; это зоны самообслуживания для очистки транспортных средств, таких как скутеры, мотоциклы, автофургоны, караваны, небольшие лодки и вездеходы, которые не могут очистить традиционные системы мойки автомобилей с щетками.
Система подает воду под высоким давлением, смешанную с воском, моющим средством и пеной для мойки автомобилей, через трубку и щетку.
Пользователь выбирает цикл очистки на панели управления и очищает автомобиль с помощью двух основных инструментов: копья и щетки.
В процессе мытья щетка наливает жидкое моющее средство для удаления грязи. Во время цикла мытья головы два электромагнитных клапана пропускают холодную и горячую воду в контур.
Еще три электромагнитных клапана внутри контура перехватывают жидкое моющее средство, пену и воск соответственно и смешивают их с водой.
Электромеханический насос всасывает смесь путем разрежения и возвращает ее в контур под давлением 80 бар. Не доходя до кисти, жидкость смешивается с воздухом.
Копье представляет собой моечный пистолет, стреляющий водой или шампунем под давлением в соответствии с выбранным циклом очистки.
Обычно вода, используемая для ополаскивания, умягчается и подвергается осмотической обработке, которая предотвращает появление белых пятен известкового налета на автомобиле.
Электромагнитный клапан, подходящий для этого применения:
В этом приложении он выполняет различные функции. Корпус покрыт никелем для защиты латуни от коррозии при протекании через него моющих средств.
Электромагнитные клапаны, используемые в осушителях
При обычном применении осушители воздуха подходят для удаления конденсата в установках сжатого воздуха.
Сжатый воздух, производимый компрессорами, содержит большое количество пара, который может конденсироваться и вызывать серьезные повреждения оборудования, использующего его.
В наиболее распространенных применениях конечный охладитель удаляет около 70% воды, тогда как для оставшихся 30% эффективен только осушитель воздуха.
На приведенной ниже схеме показана типичная установка осушителя воздуха в промышленной системе обработки воздуха: (1) воздушный компрессор; (2) охладитель; (3) сепаратор; (4) бак; (5) перепускной клапан; (6) Сушилка.
Внутри теплообменника воздух-воздух сжатый воздух, поступающий в систему, предварительно охлаждается осушенным сжатым воздухом, поступающим из испарителя. Затем испаряющаяся хладоноситель (фреон) охлаждает сжатый воздух до точки росы.
Это происходит внутри испарителя.
Конденсат, образующийся в процессе охлаждения, отделяют и сливают. Теплообменник воздух-воздух нагревает сжатый воздух перед тем, как он покинет систему.
Холодильный контур производит холод, необходимый для охлаждения сжатого воздуха до точки росы (2°C-3°C). Холод, производимый холодильной системой, приспосабливается к изменениям температуры и расхода сжатого воздуха благодаря перепускному клапану с «горячим газом».
Клапан предотвращает понижение температуры в испарителе и, следовательно, замерзание конденсата.
Датчик уровня, подключаемый к панели управления, контролирует уровень конденсата в баке.
Панель управления управляет электромагнитным клапаном, так что сливается только образовавшийся конденсат.
Так можно избежать бесполезных и дорогостоящих потерь сжатого воздуха. Сигнальная лампа уведомляет о проблемах в выхлопной системе.
Электромагнитный клапан, используемый в этом приложении:
Рекомендуемый клапан сочетает в себе небольшие размеры и характеристики, подходящие для использования со сжатым воздухом (0-15 бар).
Так как это клапан прямого действия с довольно маленьким проходным сечением (2,2 мм), он должен быть оснащен фильтром для предотвращения засорения клапана конденсатом.
Важно: Использование электромагнитного клапана с таймером конкурирует с более совершенной и гораздо более дорогой системой, основанной на электронном дренаже с нулевыми потерями и без потерь сжатого воздуха.
Электромагнитные клапаны в электронных смесителях
Оборудование для подачи воды без ручного контакта. Двигая руками в инфракрасной области кранов или приближаясь к душевой и писсуарной системам, вода потечет.
Использование электронных миксеров обязательно в местах, требующих особых мер предосторожности, таких как больницы и общественные места.
Кроме того, это приложение получит снижение потребления за счет того, что подача воды автоматически останавливается через несколько секунд после использования.
Система основана на оптическом датчике (фотоэлементе), генерирующем инфракрасный луч света.
Присутствие тела может прервать луч. Когда это происходит, датчик посылает электрический импульс на блок управления. Это, в свою очередь, приводит в действие два электромагнитных клапана.
Клапаны подключаются к гидравлической системе и подают горячую и холодную воду. Благодаря смесителю температура воды правильно регулируется.
Электромагнитный клапан, подходящий для этого применения:
Для этого применения требуется значительный расход.
Поэтому выбор электромагнитного клапана с пилотным управлением вместо клапана прямого действия оправдан очень большим номинальным диаметром (13 мм).
Кроме того, рекомендуемый клапан подвергается процессу покрытия Niploy, чтобы противостоять износу на открытом воздухе, вызванному атмосферой в таких местах, как писсуары.
Электромагнитные клапаны в поломоечных машинах
Бытовой прибор для автоматической мойки полов, пригодный для промышленного использования. Система очистки состоит из вращающейся щетки, протирающей пол.
Прибор оборудован баком с водой и моющим средством. Когда оператор нажимает на кнопку, они высвобождаются на щетку.
Электромагнитный клапан обеспечивает подачу воды и моющего средства из бака на вращающуюся щетку. Максимальное рабочее давление клапана близко к нулю, поскольку жидкости, содержащиеся в баке, находятся под атмосферным давлением.
Кнопка на консоли машины электрически управляет электромагнитным клапаном.
Электромагнитные клапаны, используемые в этом приложении:
Вода не находится под давлением, поэтому для этого применения подходит 2/2-ходовой торговый клапан прямого действия.
Предложенные выше клапаны имеют простую конструкцию и очень большой номинальный диаметр (11 мм) для латунной конструкции и (13 мм) для пластиковой конструкции. Для этого применения рекомендуется латунный корпус. Это связано с возможностью воздействия на клапан ударов во время использования.
Корпус из латуни представляет собой гнездо для газового соединения, в то время как корпус из полисульфона имеет штуцер для подключения шланга (входной патрубок 17,5 мм, выходной патрубок 3/8 дюйма, 16,5 мм).
При разработке проекта важно убедиться, что клапан не находится в стрессовом состоянии. Некоторым покупателям нравится наклон выходного отверстия пластикового корпуса под углом 45°, что устраняет угол.
Кроме того, пластиковая версия имеет наконечник выпускного шланга, пригодный для работы с напитками. Который нуждается в укупорке для этого приложения.
Электромагнитные клапаны в пеногенераторах
Сельскохозяйственные машины используют пенные маркеры для разметки земли, которую им необходимо обработать. Они подходят для прополочных машин, разбрасывателей навоза и швейных машин, чтобы предотвратить наложение или отсутствие обработки некоторых участков.
Система смешивает пенообразователь с воздухом, образуя пузырьки белой пены, которые через равные промежутки времени падают на землю. Это отмечает области, которые уже прошли через процесс.
Компрессор подает сжатый воздух в бак с пенообразователем, который под действием давления проходит к дозатору.
В этом приложении используются четыре электромагнитных клапана. Два для пенообразователя и два для воздуха. Соленоиды находятся на дозаторе и управляются электрическим управлением и пропускают среду и воздух под давлением через свои трубы.
В конце процесса машины образуют пенные пузыри. Это происходит за счет смешивания воздуха с пенообразователем и его выброса через форсунки.
типы электромагнитных клапанов, используемых в этом приложении:
Все три предлагаемых клапана подходят для этого применения. Однако лучшим компромиссом является тип 248, потому что:
– из-за его меньших габаритных размеров и большей прочности по сравнению с типом B297
– мощность катушек серии 8 находится между сериями 2 и 7
Электромагнитные клапаны в гидросистеме сауны
Помещения, предназначенные для ухода за телом.
Объединяет все функции ванны и душа в одной конструкции. С пульта управления можно настроить гидромассаж, гидродуш, лимфодренаж, подошвенный массаж, а также паровую сауну.
Панель требует установки внутри салона. Это позволит пользователю выбирать из различных комбинаций и функций, включая настройку температуры и времени.
Помимо аксессуаров, таких как стерео-радио, телефон и часы, многофункциональные души оснащены системами безопасности и гигиены, такими как автоматическая дезинфекция и система слива.
Электромагнитный клапан, подключенный к вытяжке, выполняет автоматическую функцию системы слива: в конце каждой программы панель управления приводит в действие электромагнитный клапан, который выпускает воду из ванны.
Автоматическая очистка следует за сливом. Эта очистка удаляет любые застои или отложения воды в системе, а также предотвращает образование известняка.
Тип электромагнитного клапана, используемого в этом приложении:
Электромагнитный клапан, рекомендуемый для этого приложения, является торговым клапаном, поскольку выхлоп не находится под давлением.
Электромагнитные клапаны, используемые в комплекте для швейных машин
Оборудование для уничтожения сорняков.
Он присоединяется к швейным машинам, управляемым сельскохозяйственными тракторами, и распределяет жидкости по земле в процессе посева.
Электронасос центрифугирует жидкость из бака, а разбрасыватель лопастей, который находится в задней части машины (с наклоном 120°), распыляет ее на землю.
Электронный блок управления управляет электромагнитными клапанами и электронасосом в три этапа.
На первой ступени работает электронасос.
Затем срабатывают электромагнитные клапаны, пропускающие жидкость в прядильный электронасос (запуск рабочей ступени).
Третий этап опережает закрытие первого электромагнитного клапана и позволяет электронасосу слить оставшуюся по окончании процесса жидкость.
В этом приложении используется электромагнитный клапан:
В этом приложении требуется постоянная подача жидкости под давлением (5 бар). Если бы в этом применении использовался соленоидный клапан с пилотным управлением, жидкости для уничтожения сорняков забивали бы сопло диафрагмы.
Поэтому мы рекомендуем двухходовой электромагнитный клапан прямого действия. Рекомендуемый нами клапан также имеет основное отверстие диаметром 4 мм (самое большое отверстие, которое может удовлетворить требования).
Витоновое уплотнение подходит для борьбы с жидкостями для уничтожения сорняков (пестициды, гербициды, фунгициды, инсектициды).
При питании кабины сельскохозяйственного трактора необходимо использовать клапан с катушкой постоянного тока 12 В.
Электромагнитные клапаны, используемые в перпараторах сред
Автоматическое оборудование для приготовления агара, стерильной питательной почвы, используемой для выращивания бактерий.
Агар используется в микробиологических анализах лекарств, косметики и продуктов питания. Загрязнение пищевых продуктов патогенными микроорганизмами является одной из основных проблем пищевой промышленности. Биохимические анализы выявляют загрязнения в короткие сроки.
Образцы продуктов необходимо будет отфильтровать, а также необходимо распределить по чашкам Петри, содержащим питательную почву, способствующую размножению бактерий.
Если воспроизведение не происходит в выбранное время, продукт можно продавать.
Приготовитель среды выполняет различные операции. Смешивание, нагревание, стерилизация и охлаждение происходят в одной емкости, куда также добавляются термолабильные вещества.
Головная панель управления управляет двумя электромагнитными клапанами в контуре стерилизации. Первый электромагнитный клапан забирает холодную воду из водопровода и пропускает ее в систему.
Когда агар находится на чашках для выращивания бактерий, второй электромагнитный клапан выпускает теплую воду (во время нанесения вода нагревается).
Тип электромагнитного клапана, используемого в этом приложении:
Тип электромагнитного клапана, рекомендованный для этого применения, является достаточно прочным и также имеет основное отверстие 5,5 мм.
Это большое отверстие обеспечивает чрезвычайно высокую скорость потока с производительностью 3,5 бар, что более чем достаточно для регулирования давления воды в водопроводной системе, которое обычно составляет от 2 до 3 бар.
Электромагнитные клапаны, используемые в термоконвекторных печах – паровая
Профессиональная смешанная печь представляет собой тройную печь, сочетающую принудительную конвекцию и приготовление на пару.
Пар мгновенно образуется в камере предварительной варки; равномерности приготовления способствуют принудительная вентиляция и небольшое избыточное давление в герметичной камере.
В комбинированном режиме качество приготовления блюд повышается за счет автоматического регулирования количества пара, подаваемого в камеру.
Пульт управления гарантирует точную рабочую температуру и позволяет контролировать температуру продукта с помощью корончатого сверла
Паровой контур включает в себя парогенератор перегрева воды, забираемой из системы подачи.
Затем система пропускает воду в виде пара в варочную камеру. Функция электромагнитного клапана заключается в выпуске воздуха из резервуара для сбора конденсата.
Когда печь включена, электронная панель подает питание на электромагнитный клапан и герметично закрывает выпускной клапан.
По окончании цикла приготовления печь выключается, а электромагнитный клапан обесточивается. Он открывает выпуск из бака, чтобы конденсат, который накапливался во время приготовления, сливался.
Типы электромагнитных клапанов, используемых в этом приложении:
Для этого применения мы рекомендуем нормально открытый электромагнитный клапан прямого действия, поскольку он работает только при включенной печи.
Поскольку электромагнитный клапан остается в рабочем состоянии большую часть дня, одними из требований являются прочная модель и катушка класса H. Последняя конструкция предназначена для лучшего сопротивления теплу, выделяемому электроэнергией.
Скорость потока не имеет значения, поскольку максимальная емкость сборного бака составляет 1 литр, а давление близко к нулю.
Электромагнитные клапаны в термоэлектрических обогревателях
Термоэлектрические обогреватели сочетают в себе принципы работы каминов, котлов и обогревателей.
По сути, они являются источником тепла для всего дома через радиаторы, размещенные в различных комнатах, и производят горячую воду для сантехнических приборов, таких как современные бойлеры. Кроме того, они могут одновременно готовить на гриле, запекать, жарить и жарить.
Система использует тепло, выделяемое при сгорании древесины или газа, для нагрева воды и распределения ее по различным бытовым приборам.
Два электромагнитных клапана подключаются к гидравлической системе санитарной воды. При этом холодная вода забирается из водопровода и подается в контур ТЭНа.
Вода, протекающая рядом с дымоотводом, нагревается. Затем второй электромагнитный клапан управляет им и распределяет его по сантехническим устройствам (ванным комнатам, кухне) в доме.
Тип электромагнитного клапана, используемого в этом приложении:
Для этого приложения требуется значительный расход. Поэтому выбор соленоидного клапана с пилотным управлением, а не соленоидного клапана прямого действия, оправдан из-за очень большого проходного сечения.
Рекомендуемый клапан стандартного типа для использования с водой с уплотнением NBR.
Электромагнитные клапаны, используемые в водомерах
Водомеры представляют собой электромеханические устройства, позволяющие подавать заданное количество воды к расположенному ниже оборудованию.
Применение разнообразное; наиболее важным является в пищевой промышленности. В печах для выпечки хлеба или макаронных изделий водомеры подают точное количество воды при замешивании теста.
Счетчики воды поставляются с аналоговыми или цифровыми считывателями.
Водомер предназначен для измерения количества протекающей через него жидкости.
Предопределенный рейтинг устанавливается с помощью узла. При достижении этой уставки водомер посылает электрический сигнал на электромагнитный клапан, который закрывается, тем самым прекращая подачу жидкости.
Тип электромагнитного клапана, используемого в этом приложении:
Электромагнитные клапаны для этого приложения обычно имеют пилотное управление, чтобы обеспечить большую скорость потока.
Когда вода поступает не из системы водоснабжения, а из бака, давление очень низкое. Поэтому необходимо использовать управляемые электромагнитные клапаны с вспомогательным подъемом. Они работают при минимальном рабочем давлении, равном нулю.
Электромагнитные клапаны в блоках экспонирования
Конструкция блоков экспонирования предназначена для печати и шелкографии, они подходят для экспонирования предварительно сенсибилизированных алюминиевых пластин.
Машина работает с изображениями, отпечатанными на пленках, а также воспроизведенными на пластинах.
Оператор управляет этой машиной, кладя пластину на ковер и, закрыв стеклодержатель, нажимает кнопку пуска на панели управления.
Блок экспонирования оснащен микропроцессором для автоматического выполнения всего рабочего графика: предварительный нагрев лампы, предварительный вакуум, вакуум, выбор мощности лампы, основное и дополнительное экспонирование, маскирование, выключение лампы, восстановление давления.
Электромагнитный клапан и вакуумный насос отвечают за цикл создания вакуума внутри агрегата.
Когда насос включен, он подает питание на электромагнитный клапан и закрывает контур, сохраняя вакуум внутри агрегата.
По окончании воздействия насос останавливается и отключает электромагнитный клапан. Это открывает контур наружу и, таким образом, восстанавливает атмосферное давление внутри агрегата.
Тип электромагнитного клапана, подходящего для этого применения:
Электромагнитные клапаны в вакуумных упаковщиках
Еще одно применение вакуума, в котором используются наши электромагнитные клапаны, — это упаковщик.
A Вакуумный упаковщик для вакуумной упаковки пищевых продуктов в различных условиях. Это было бы полезно для супермаркетов или мясных лавок.
Продукты питания упаковываются под вакуумом для увеличения срока их хранения.
Прозрачный колпак блокирует продукты внутри пластиковых пакетов.
Колокол опускается, и цикл вакуума начинается при нажатии кнопки.
Насос всасывает воздух внутрь камеры, как показывают стрелки на (рис.1). Создается вакуум, и полиэтиленовый пакет прилипает к продукту; Затем край пакета запечатывают.
Атмосферное давление в камере набивки восстанавливается по окончании операции (рис.2) и открывается колпак.
Два электромагнитных клапана используются для вакуумного цикла. Первый позволяет насосу всасывать воздух из камеры и поддерживать вакуум в помещении, когда операция всасывания завершена.
Последний восстанавливает атмосферное давление после запайки упаковки.
Тип электромагнитного клапана, подходящего для этого применения:
Электромагнитные клапаны в системах заправки хладагентом
Система загрузки хладагента предназначена для замены газообразного хладагента в холодильных системах.
Установка выполняет вакуумный цикл, за которым следует цикл загрузки; он автоматически проверяет вакуумную сигнализацию даже на наличие небольших утечек в системе, а затем быстро загружает хладагент без риска ошибки.
Конструкция системы включает три электромагнитных клапана NC. (1) для загрузки хладагента, (2) на вакуумную линию, (3) на всасывающую линию вакуумного насоса (вакуумный тест). В вакуумном цикле электромагнитные клапаны 2 и 3 открываются, и насос забирает остаточные газы из кондиционера и выпускает их в контейнер для утилизации.
По завершении вакуумного цикла электромагнитные клапаны 2 и 3 закрываются, насос останавливается, а электромагнитный клапан 1 открывается. Теперь начинается цикл загрузки и хладагент из баллона поступает в контур кондиционера. Это также происходит под действием вакуума.
Благодаря электронным весам система загрузит точное количество газа, которое было взято ранее.
Тип электромагнитного клапана, подходящего для этого применения:
Электромагнитные клапаны в вакуумных насосах
Вакуумные насосы представляют собой устройства, которые перекачивают определенный объем воздуха из зоны всасывания в зону выпуска, создавая разрежение.
Электромеханические вакуумные насосы обычно работают в непрерывном режиме. Два соленоидных клапана со стороны вакуума контролируют уровень вакуума.
Например, при производстве полупроводников эта система позволяет прекратить подсос воздуха из рабочей камеры и отвести его во второстепенный путь, поддерживая при этом требуемый вакуум внутри камеры.
В таких случаях, когда производство печатных плат требует контролируемой атмосферы. Поэтому используется инертный газ.
Газ поступает в камеру за декомпрессию. Таким образом, описанная здесь система также выполняет функцию безопасности, предотвращая утечку газа наружу.
Типы электромагнитных клапанов, подходящих для этого применения:
Технологические электромагнитные клапаны
Электромагнитные клапаны — это простые и эффективные клапаны с электрическим приводом для управления жидкостью, газом или паром. Электромагнитные клапаны имеют множество применений: от управления сжатым воздухом до управления пневматическим оборудованием, от управления маслом под высоким давлением до управления гидравлическим оборудованием.
Электромагнитный клапан, управляющий фактической средой, обычно представляет собой технологический клапан.
Электромагнитный клапан подходит для широкого спектра сред для управления множеством сред. Важным соображением является то, что мы выбираем правильный электромагнитный клапан.
Температура окружающей среды может варьироваться от минусовых, например, в холодильной установке, до условий, близких к пустыне. Мы должны учитывать параметры давления, диапазоны температур среды, частоту работы, они могут использоваться даже во взрывоопасной среде, такой как мельница или среда, содержащая горючие газы. Выбор правильного клапана для применения требует большого уровня навыков и опыта.
Чтобы правильно выбрать соленоидный клапан для применения, нам необходимо собрать все технические данные, такие как среда, давление, перепад давления, температура, доступное напряжение, окружающая среда, частота работы .
Все эти факторы влияют на выбор электромагнитного клапана.

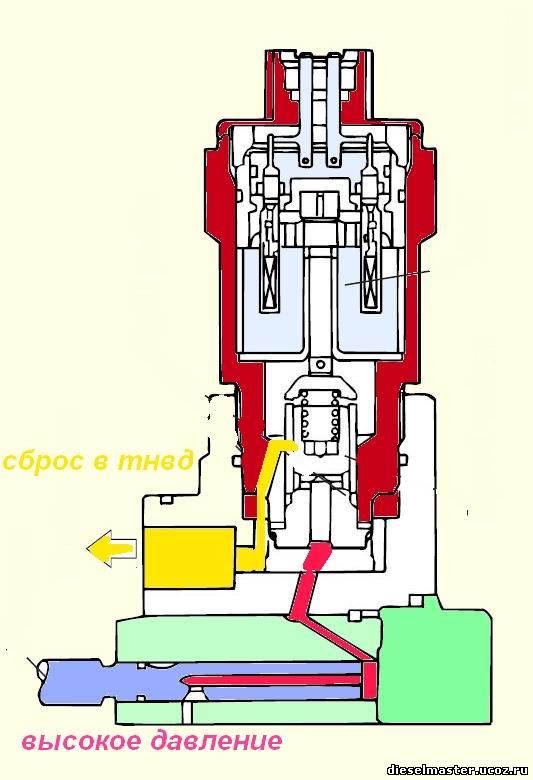

Основные принципы электромагнитного клапана.
В основе соленоидного клапана используется медная катушка, намотанная на якорь, содержащий неподвижный сердечник и подвижный сердечник. Когда на катушку подается электрическое напряжение, подвижный сердечник притягивается к неподвижному сердечнику.
Когда на катушку подается питание, якорь притягивается к неподвижному сердечнику, пружина сжимается, и клапан открывается, пропуская поток. Подъем якоря к неподвижному сердечнику потребляет больше энергии, чем удержание якоря, это называется пусковой и удерживающей мощностью. Пусковой импульс — это мощность, необходимая для подъема якоря, а удерживающая сила — это мощность, необходимая для удержания якоря на месте.
Арматура изготовлена из специальной нержавеющей стали 1.4105 EN (AISI 430F). Эта марка стали является магнитной, а также достаточно стойкой к эрозии.
Мы рекомендуем электромагнитный клапан при любом из следующих условий:
- Имеется среда без частиц грязи.
- Объемы потока умеренные.
- Имеется средний перепад давления.
- Операция выполняется на высокой скорости.
- Вязкость среды не выше 21 сСт (3°E).
Поставка V-Flow трех вариантов технологических электромагнитных клапанов:
- A Электромагнитный клапан прямого действия
- Электромагнитный клапан с пилотным управлением
- Электромагнитный клапан пилотного управления с вспомогательным подъемом
*(NC = нормально закрытый, NO = нормально открытый)
**(2/2-ходовой = клапан имеет два соединения, только два положения открыты или закрыты. 3/2-ходовой = клапан имеет три соединения и 2 проходных потока.)

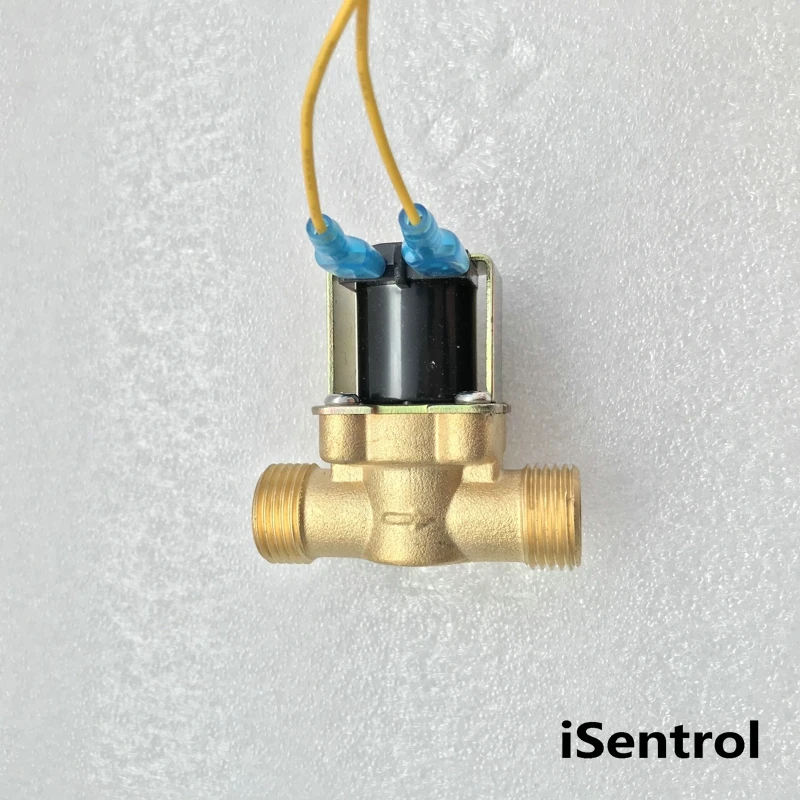

Электромагнитный клапан прямого действия
*(NC или NO)
**(2/2 или 3/2-ходовой)

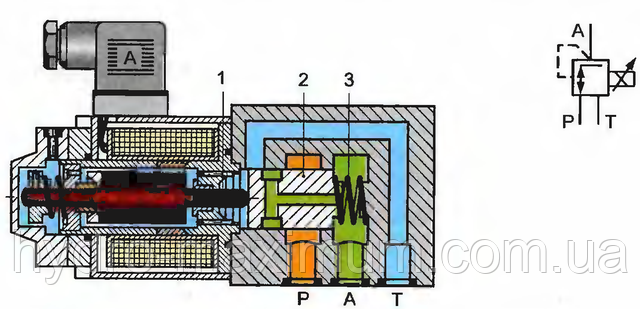

В электромагнитном клапане прямого действия используется катушка и якорь, центрированные на клапане.
Уплотнение механически соединяется с арматурой. Уплотнение может быть изготовлено из широкого спектра материалов и выбрано в зависимости от применения, это означает, что уплотнение может быть изготовлено так, чтобы выдерживать определенные давления, температуры или химические свойства. Арматура изготовлена из нержавеющей стали марки 1.4105 EN 10088 (AISI 430F). Имеется пружина, удерживающая якорь в обесточенном состоянии.
Клапан может быть НЗ и НО. Вариант NC означает, что исходное положение клапана закрыто, арматура герметизирует клапан. Когда на катушку подается электрическое напряжение, она преодолевает усилие пружины, и клапан открывается. Когда якорь и уплотнение оторвутся от отверстия, среда начнет течь через клапан. Магнитная сила будет удерживать якорь на месте.
При обесточивании катушки якорь освобождается от неподвижного сердечника и возвращается в исходное положение. Когда якорь снова сядет на место, уплотнение закроет клапан.
Для работы электромагнитного клапана прямого действия не требуется дифференциальное давление, так как он работает исключительно за счет энергии катушки.
Электромагнитный клапан прямого действия имеет среднее время срабатывания 5÷25 мс.
Другим вариантом этого клапана может быть 3/2-ходовой электромагнитный клапан прямого действия. Это работает очень похоже на клапан 2/2. Один вариант реализует выхлоп через неподвижный сердечник. На верхней и нижней части плунжера имеется уплотнение, которое обеспечивает поток к или от седла корпуса или выпускного отверстия в зависимости от конфигурации.

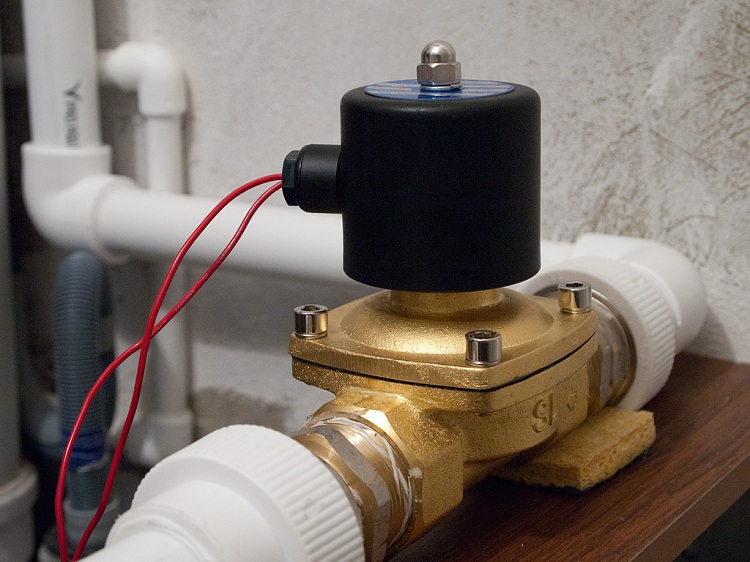

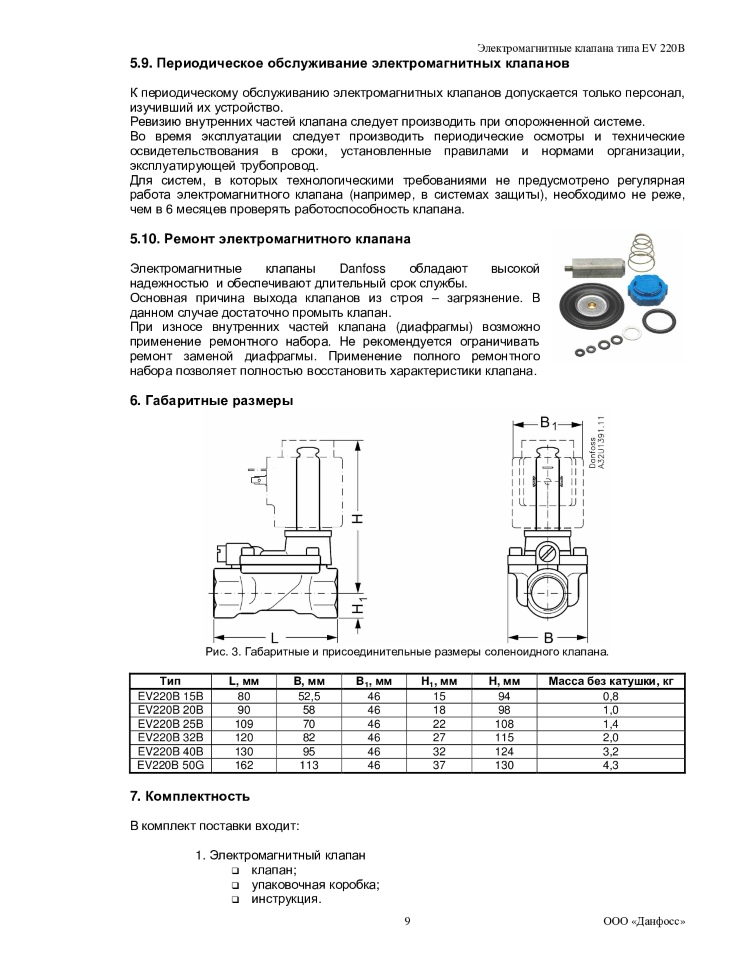

Электромагнитный клапан с пилотным управлением
*(НЗ или НО)
*(2/2-ходовой)
Электромагнитный клапан с пилотным управлением аналогичен электромагнитному клапану прямого действия, однако электромагнитный клапан с пилотным управлением клапан воздействует на управляющее отверстие, а не на основное отверстие. Соленоид здесь не оказывает прямого воздействия на основное отверстие, а не поднимает и не заменяет уплотнение, как в случае с соленоидом прямого действия, управляемый пилотом запечатывает пилотное отверстие, чтобы давление на входе не выходило на выход.
Электромагнитный клапан этого типа требует дифференциального давления на входе и выходе. Это связано с тем, что диафрагма уплотняется давлением на входе. На главную диафрагму действует пружина, однако давление на входе будет основным фактором, обеспечивающим герметичность клапана. Когда катушка возбуждается, якорь притягивается к неподвижному сердечнику, освобождая уплотнение от клапана. Давление, которое было захвачено над диафрагмой, теперь сможет выйти через пилотное отверстие в выпускное отверстие. Когда давление поступает в выпускное отверстие, оно будет давить вверх на главное уплотнение, и это заставит клапан открыться, пропуская поток.
Когда катушка обесточивается, пилотное отверстие снова закрывается, это останавливает протекание давления и снова удерживает его над главной диафрагмой. Когда это произойдет, уплотнение будет прижато к седлу, закрывая клапан.
Причина, по которой этот клапан может работать, заключается в перепаде давления на входе и выходе. Без этого перепада давления клапан не смог бы функционировать. Это означает, например, что электромагнитный клапан с пилотным управлением не сможет работать в системе котлов, где давление постоянно во всей системе. Этот клапан подходит для работы в водопроводной воде. Водопроводная вода находится под давлением 4-6 БАР, она также не содержит частиц. Этот клапан предлагает отличные скорости потока для этого применения.
Дифференциальное давление
Как упоминалось ранее, для работы электромагнитного клапана с пилотным управлением требуется диапазон дифференциального давления. Минимальное давление должно составлять от 0,3 до 1 бар, в зависимости от размера клапана. Отверстие клапана маленькое, поэтому любые частицы в среде могут повредить или нарушить работу клапана. Таким образом, через этот клапан может проходить только среда без каких-либо частиц.
Электромагнитные клапаны с пилотным управлением доступны как в НЗ, так и в НО конфигурациях. Это означает, что клапан подходит для множества различных применений при условии, что технические характеристики и среда соответствуют требованиям.
Этот клапан имеет среднее время отклика 50÷500 мс.
Электромагнитный клапан непрямого действия с вспомогательным подъемом
*(NC)
**(2/2-ходовой)
клапан и электромагнитный клапан с пилотным управлением.
Электромагнитный клапан пилотного управления с вспомогательным подъемом имеет якорь, который механически соединяется с диафрагмой, и катушку, центрированную на клапане. Когда среда работает под низким давлением, клапан будет работать через катушку, поднимая диафрагму, возбуждая катушку и поднимая якорь к неподвижному сердечнику. Когда давление, протекающее через клапан, находится на оптимальном уровне, давление будет способствовать подъему диафрагмы.
Это означает, что клапан будет обеспечивать полный поток только при высоком давлении.
Электромагнитные клапаны пилотного управления с вспомогательным подъемом могут работать без перепада давления из-за использования соленоида на главной мембране, однако они недоступны в нормально открытой конфигурации.
Электромагнитный клапан с пилотным управлением и вспомогательным подъемом обычно применяется в системе подачи дизельного топлива. Как правило, дизельное топливо подается из напорного бака, а это означает, что давление топлива может быть недостаточным для работы стандартного пилотного клапана. Здесь следует использовать электромагнитный клапан вспомогательного подъема с пилотным управлением. Мы рекомендуем уплотнения Viton для этого применения.
Этот клапан также подходит для водяной системы низкого давления или системы, в которой давление колеблется и может упасть до нуля. Также полезно для системы, в которой обратное давление может увеличиваться, что приводит к очень низкому перепаду давления на клапане. Как упоминалось ранее, для работы этого клапана не требуется перепада давления.
Среднее время отклика этого клапана составляет 50 ÷ 500 мс.
Дополнительные функции, которые мы можем добавить к электромагнитным клапанам M&M:

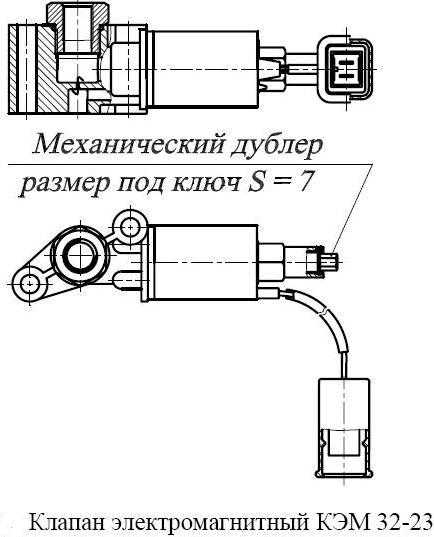

Ручное дублирование:
Мы можем поставить нормально закрытые соленоидные клапаны прямого и пилотного действия с ручным дублированием, которое позволяет клапанам открываться независимо от электрического тока.
