Для чего нужен газовый электромагнитный клапан и как он устроен?

У колонок существует несколько типов зажигания, но всех их объединяет одно – основная горелка устройства зажигается с помощью водяного узла, который подает сигнал на подачу газа.

В остальном же все колонки могут иметь следующие виды зажигания.

  1. Зажигание от пьезоэлемента. Вариант ручного управления, при котором на внешней панели устройства расположена кнопка включения. При ее нажатии пьезоэлемент поджигает запальник, от которого зажигается основная колонка. Такой способ зажигания имеет один минус – запальник необходимо выключать вручную. Если этого не сделать, то он будет продолжать гореть, что приведет к перерасходу газа и образованию накипи на стенках трубок.
  2. От батарейки. В таких моделях сначала подается сигнал от штока, а потом электрическая искра осуществляет поджиг. В таких конструкциях роль запальника играют специальные электроды – основная горелка зажигается от них напрямую. Из минусов таких моделей можно отметить необходимость регулярно менять батарейки. Как минимум, это надо делать раз в 10 месяцев, а при регулярном использовании – каждые 2 месяца.

  3. От гидравлической турбины. В некоторых случаях зажигание газа может осуществляться с помощью вращающейся турбины, которая приводится в действие напором воды. В таких колонках основная горелка также зажигается от электрической искры, однако следить за батарейками не нужно. Связано это с тем, что турбина при вращении сама вырабатывает необходимое электричество. Колонки с гидравлической турбиной не слишком распространены в России. Связано это с необходимостью обеспечить достаточный напор в трубах. Колонка будет работать при давлении не менее 0,3 бар. А такое условие обеспечивается далеко не везде.

Датчики безопасности – где располагаются и для чего необходимы

Любая газовая колонка при неправильном использовании может представлять опасность. Связано это с тем, что она одновременно подключена к трубопроводам газо- и водоснабжения, которые даже по отдельности могут создать проблемы. Специально для предотвращения опасностей в устройствах предусмотрены датчики и клапаны, которые в случае возникновения проблем отключают устройство и перекрывают подачу воды и газа.

Стандартные газовые колонки способны выдержать резкий скачок давления воды до 10-12 бар, что значительно превышает напор в городских трубопроводах водоснабжения. Однако при давлении в 0,2 бара и ниже устройство попросту не будет работать.

Все современные модели колонок оснащены различными датчиками. Можно выделить следующие разновидности.

  1. Датчик тяги. Располагается в узле подсоединения дымохода к колонке. Отключает устройство, если нет тяги.
  2. Газовый клапан. Если возникают проблемы с подачей газа, отключает колонку. Располагается в патрубке подачи газа.
  3. Датчик ионизации. Необходим для отключения устройства в том случае, когда пламя гаснет при действующей подаче газа. Находится в камере сгорания.
  4. Датчик пламени. Если в процессе поджига пламя не появляется, то датчик блокирует подачу газа. Располагается в камере.
  5. Клапан сброса. С его помощью производится отключение подачи воды при резком скачке давления. Расположен в патрубке подачи воды.
  6. Датчик потока. Выключает устройство, если прекращается подача воды.
  7. Температурный датчик. Располагается на трубах теплообменника. Датчик необходим для того, чтобы контролировать нагрев воды. Если температура будет превышать +85°С, то он отключает горелку.
  8. Датчик давления. Если в трубах подающих воду падает давление, датчик отвечает за отключение колонки.

Назначение и принцип работы устройства

Газовый котел navien ace. характеристики. стоит ли покупать?

Главный принцип и преимущество использования этого устройства — автоматизм. Конструкция клапана была задумана таким образом, чтобы перекрывать поток воды или другой жидкости/газа при изменении определенных параметров системы — температуры, давления, скорости и силы потока — без участия человека. Происходит это за счет электромагнитного поля в области действия сердечника (плунжера) клапана. При возникновении напряжения он опускается или поднимается, в зависимости от предусмотренных условий.

Рабочая энергия, приводящая в действие плунжер, возникает при движении электронов по медной обмотке катушки. Магнетизм, появляющийся при подаче импульса с внешнего устройства, преобразуется в поступательное движение, которое опускает плунжер. Последний перекрывает поток воды, позволяя избежать больших технологических потерь. Как только ситуация нормализуется, напряжение исчезает и плунжер поднимается, позволяя воде далее двигаться по трубам.

Виды и отличия

Трехходовой клапан на системе отопления: работа, правила выбора, схема и монтаж

Существует главное деление всех моделей электромагнитных вентилей на три группы:

  • Нормально открытые (НО). Устройства этой группы при отключении напряжения остаются в открытом положении и обеспечивают свободное поступление газа.
  • Нормально закрытые (НЗ). Электромагнитные клапаны без поступления электрического тока имеют закрытое положение и перекрывают доступ свободного потока газа на газовой системе.
  • Универсальные. Этот тип газовых вентилей может при отключении напряжения находиться как закрытом, так и открытом состоянии.

Стоит отметить, что электромагнитные газовые клапаны могут делиться еще и по принципу движения затвора:

  • Прямого действия. Это предполагает, что затвор приходит в действие только при движении сердечника.
  • Непрямого действия. Когда затвор приходит в движение не только под воздействием сердечника, но и при помощи воздействия газа. Купить электромагнитный вентиль для газа такого типа выгодно, если предполагается большое прохождение потока, потому как экономит усилия системы.

По количеству ходов бывают:

Фланцевый электромагнитный клапан

  • Двухходовые электромагнитные клапаны. Они имеют только два отверстия: входное и выходное. Этот тип устройства лучше всего использовать, если требуется только подача или перекрытие газа на систему.
  • Трехходовые клапаны. Имеют три отверстия: входное одно и два выходных. Его плюсом является то, что возможно перенаправлять газовый поток на системе.
  • Четырехходовые электромагнитные клапаны. Имеют четыре отверстия: входное одно и три выходных. Здесь плюсом является не только возможность перераспределить поток газа, но и подключиться к дополнительным системам.

Советы по выбору

Прежде чем купить магнитный газовый клапан Lovato серии ВН, стоит обсудить, где будет применяться это устройство и какими характеристиками он должен обладать.

Следует обратить внимание на такие условия как:

  • Электрообслуживание. Лучше всего подобрать модели с дополнительной ручной регулировкой, или искробезопасные с малой мощностью.
  • Давление на трубопроводе. Не следует выбирать вентиль с номинальным давлением, которое превышает давление на трубопроводе. Это может стать причиной повреждения механизма.
  • Окружающая среда. Следует проверить паспортные характеристики клапана и убедиться, что изделие может эксплуатироваться на существующих условиях. Актуально это тогда, когда в помещении, где будет устанавливаться механизм, предполагается повышенная влажность, вибрация, высокая (или наоборот — низкая) температура, попадание прямых солнечных лучей или любые другие параметры, отличные от нормы.
  • Требуемое напряжение. Стоит проверить источник питания на устойчивое напряжение. Использует газовый электромагнитный вентиль 220 В, и если напряжение ниже, то это приведет к тому, что механизм не сможет нормально открываться и закрываться. А при повышенном напряжении — будет происходить перегрев прибора. На газовом оборудовании автомобилей это также актуально — тогда ставят газовый электромагнитный вентиль 12 вольт.

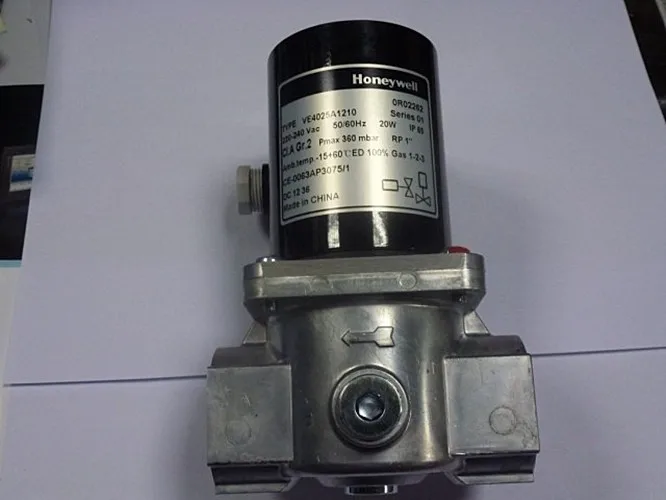

Газовый электромагнитный клапан

Цена на газовый электромагнитный клапан будет колебаться от типа, размера и области применения.

Электромагнитный клапан для газовой колонки зависит от модели колонки) будет стоить от 4$ до 10$. А магнитный газовый клапан Lovato для автомобиля от 10$ до 15$.

Устройства, которые применяются не для бытовой сферы — обходятся ощутимо дороже. Приведем также пару примеров.

Газовый электромагнитный клапан типа КГЭЗ в зависимости от конфигурации будет стоить около 20-25$.

Электромагнитный клапан серии ВН для газовой пушки обойдется за 43$.

Нюансы монтажа

Электромагнитный клапан Lovato серии ВН устанавливают для помещений после газового вентиля. Рекомендуется перед клапаном устанавливать фильтр.

Чтобы правильно установить механизм, необходимо стрелку на корпусе разместить по ходу направления движения газового потока.

Узел для колонки необходимо располагать либо горизонтально, либо вертикально.

Выполняется соединение посредством резьбы (когда используются модели малого диаметра) или с помощью фланцев — для труб с большим сечением.

Электромагнитный газовый клапан – это одно из устройств трубопроводной арматуры, предназначенное для распределения и регулирования рабочей среды в системах подачи газа, а также на газовых трубопроводах. Главной отличительной особенностью электромагнитного газового клапана является дистанционное управление, которое осуществляется при помощи подачи электричества. Электрический импульс инициирует перемещение электромагнита в заданном направлении, а тот в свою очередь задает движение затвора.

О разновидностях изделий

Классификация изделий проводится по нескольким параметрам.

Исходя из положения запорного элемента в отсутствие напряжения на катушке различают:

  • Нормально открытые, или НО. Проход для жидкости или газа открыт, а при подаче напряжения- он закрывается.
  • Нормально закрытые, или НЗ. Проход для среды перекрыт, а при подаче напряжения он открывается.

Некоторые модели выпускаются универсальными, а нормально положение запорного элемента настраивается при установке и подключению к управляющей сети. Такие переключаемые устройства называют бистабильными.

В зависимости от рабочей среды запорную арматуру выпускают для:

  • Воздуха.
  • Воды.
  • Пара.
  • Активных сред.
  • Горюче-смазочных материалов.

Приборы для работы в радиоактивных средах отличаются специальным подбором материалов с повышенной радиационной стойкостью. Вакуумный электромагнитный клапан должен обеспечивать особо высокую герметичность

Исходя из характеристик внешней среды, исполнение прибора может быть:

  • Обычное
  • Для влажных помещений.
  • Термостойкие (для высоких температур).
  • Морозостойкие (для экстремально низких температур).
  • Взрывозащищенное. Такие устройства не должны искрить при включении либо выключении. Для этого в них применяются специальные конструктивные решения и материалы.

По типу питающего напряжения катушки делятся на

  • Переменного тока, высокого напряжения. Развивают большие усилия, используются на магистральных трубопроводах высокого давления и больших диаметров.
  • Постоянного тока, низкого напряжения. Применяются на трубах небольшого сечения и низкого напора.

Есть отдельный класс электромагнитных отсечных клапанов высокого давления. Их называют отсечными. Они предназначены для моментального перекрытия трубопроводов или герметизации емкостей в случае возникновения нештатных или аварийных ситуаций.

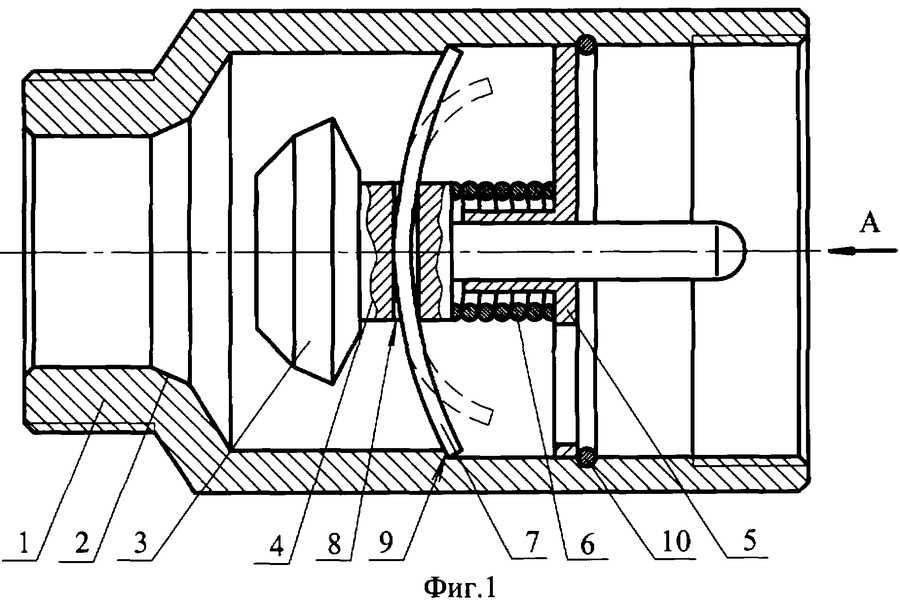

Принцип работы обратного клапана

Принцип работы устройства таков: после прекращения подачи воды в полость трубы, затвор придавливается пружинным механизмом и остается в закрытом положении. В момент, когда перед клапаном образуется напор, достаточный для того, чтобы ослабить пружину, клапан открывается и в трубу начинает поступать вода. Он достаточно прост и заключается в следующем.

  1. Поток воды, поступающий в такое устройство под определенным давлением, воздействует на запорный элемент и отжимает пружину, при помощи которой данный элемент удерживается в закрытом состоянии.
  2. После сжимания пружины и открытия запорного элемента вода начинает свободно перемещаться через обратный клапан в требуемом направлении.
  3. Если уровень давления рабочего потока жидкости в трубопроводе падает или вода начинает двигаться не в том направлении, пружинный механизм клапана возвращает запорный элемент в закрытое состояние.
  4. Действуя таким образом, клапан обратный предотвращает образование нежелательного обратного потока в трубопроводной системе.

При выборе модели затвора, устанавливаемого на водопровод, важно знать нормативные требования, которые предъявляют к таким устройствам производители насосного оборудования. Техническими параметрами, по которым в соответствии с этими требованиями выбирают обратный клапан для воды, являются:

Техническими параметрами, по которым в соответствии с этими требованиями выбирают обратный клапан для воды, являются:

  • рабочее, пробное и номинальное давление закрытия;
  • диаметр посадочной части;
  • условная пропускная способность;
  • класс герметичности.

Информация о том, каким техническим требованиям должен соответствовать обратный клапан для воды, как правило, содержится в документации на насосное оборудование.

Для оснащения систем водоснабжения бытового назначения используют обратные клапаны пружинного типа, диаметр условного прохода входит в интервал 15–50 мм.

Несмотря на свои компактные размеры, такие устройства демонстрируют высокую пропускную способность, обеспечивают надежность эксплуатации трубопровода, низкий уровень шума и вибрации в трубопроводной системе, на которой их устанавливают.

Еще одним положительным фактором использования обратных клапанов в системе водоснабжения является то, что они способствуют снижению давления, создаваемого водяным насосом, на величину 0,25-0,5 Атм.

В связи с этим обратный клапан для воды позволяет снижать нагрузку как на отдельные элементы оснащения трубопроводов, так и на всю систему водоснабжения в целом.

Возможные неисправности клапана

Любые детали системы подвержены поломкам

Когда речь идёт о газовой системе, то очень важно, чтобы вся запорная арматура работала бесперебойно. От этого зависит безопасность эксплуатации ГБО

Электроклапан стоит недорого, но не всегда есть смысл его замены. Бывают поломки, подлежащие быстрому и недорогому ремонту. Рассмотрим наиболее вероятные причины выхода из строя ЭГК и дальнейший алгоритм действий.

Попадание инородных частиц в клапан

Распространённая причина — загрязнение деталей самого клапана. Это устройство устанавливают в подкапотное пространство, которое подвержено воздействию пыли и грязи. Кроме того, велика вероятность коррозии, могут образовываться окалины, попасть мусор внутрь механизма. В результате он заклинит. Поможет элементарная разборка и чистка от инородных частиц.

Возможно засорение фильтра до срока его замены, рекомендованного производителем устройства. Фильтр грубой очистки не является частью механизма электроклапана, а лишь вспомогательной составляющей ГБО. Но если он забьётся, ЭГК стабильно работать не будет. В этом случае машина может вообще не перейти на газ. После смены фильтра работоспособность системы восстанавливается. Если не дожидаться критического момента, а 2-3 раза в год менять фильтрующий элемент, проблемы можно избежать. Когда машина эксплуатируется интенсивно, фильтр меняют ещё чаще.

Неисправная катушка

Неисправность самой катушки определяют методом измерения сопротивления с помощью мультиметра. Если выйдет из строя эта деталь, ЭГК работать не будет, машина не переключится на газ. Катушка ремонту не подлежит, её необходимо заменить на другую с аналогичными параметрами.

Окислы или обрыв кабеля

Данный элемент связан с электричеством. Поэтому не исключена вероятность окисления контактов ЭГК либо обрыва электропровода. Окисление возможно в сырой сезон. После проверки исправности кабеля и обнаружения окислов необходимо зачистить контакты. Обрыв кабеля проверяют тестером или подключением автомобильной лампы.

Электроклапан, который идёт в комплекте к газовому оборудованию для автомашин с моторами инжекторного или карбюраторного типа не являются цельными деталями. Их можно разбирать и собирать. Поэтому заменить фильтр в клапанном корпусе не составляет труда. При своевременном обслуживании данного элемента ГБО его ресурс значительно увеличивается.

Читайте далее:

Как проверить электромагнитный клапан?

ГБО Ловато: классика на рынке ГБО

Газовый редуктор KME Silver: стабильное давление газа без потери мощности

ГБО 4-ГО поколения не переключается на газ: возможные причины

Двигатель троит на газу: в чём причина и что делать?

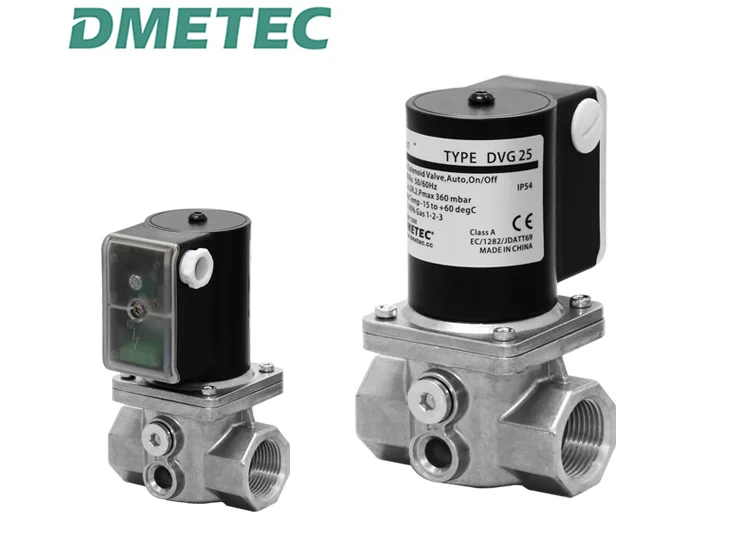

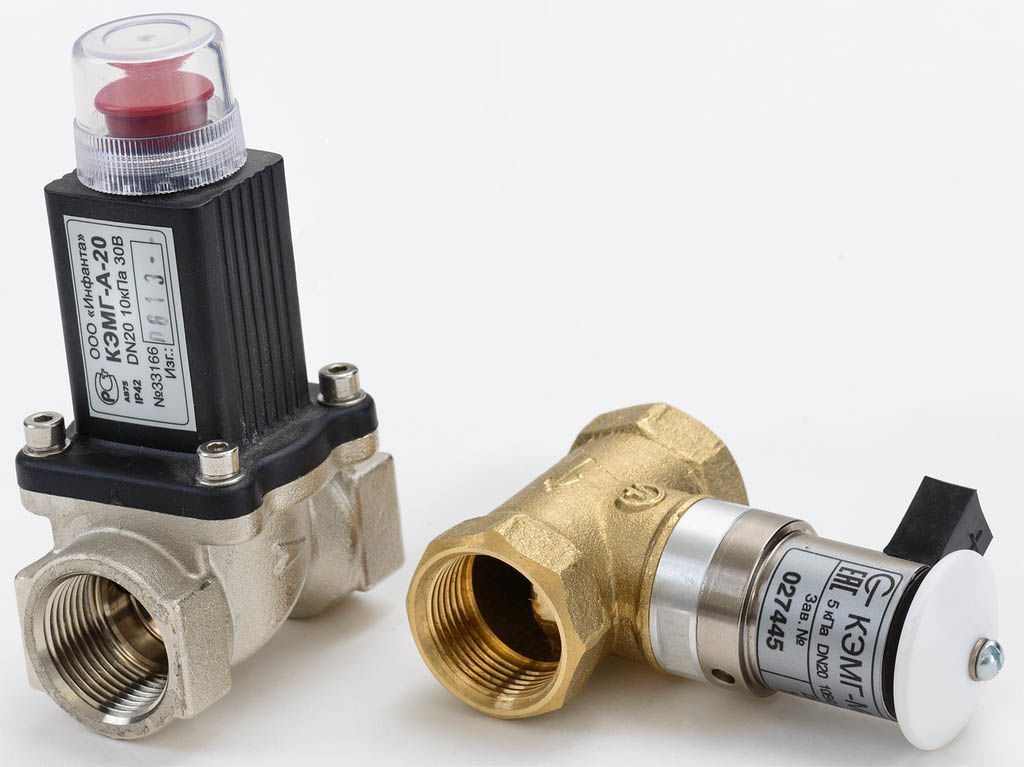

Электромагнитные газовые клапаны

Устройства этого типа относятся к арматуре трубопроводной и применяются в целях распределения потока газа и его отсечки при необходимости. Они получили широкое применение как в индивидуальном газовом оборудовании, так и в промышленном. Управление устройством происходит автоматически под действием напряжения.

Электромагнитные газовые клапаны ставят на входе газопровода перед такими потребителями:

  • котлы;
  • автомобильное газобаллонное оборудование;
  • ввод трубы в многоэтажный дом.

Большинство клапанов для газа имеют закрытую конструкцию, то есть при отсутствии напряжения клапан перекрывает трубу.

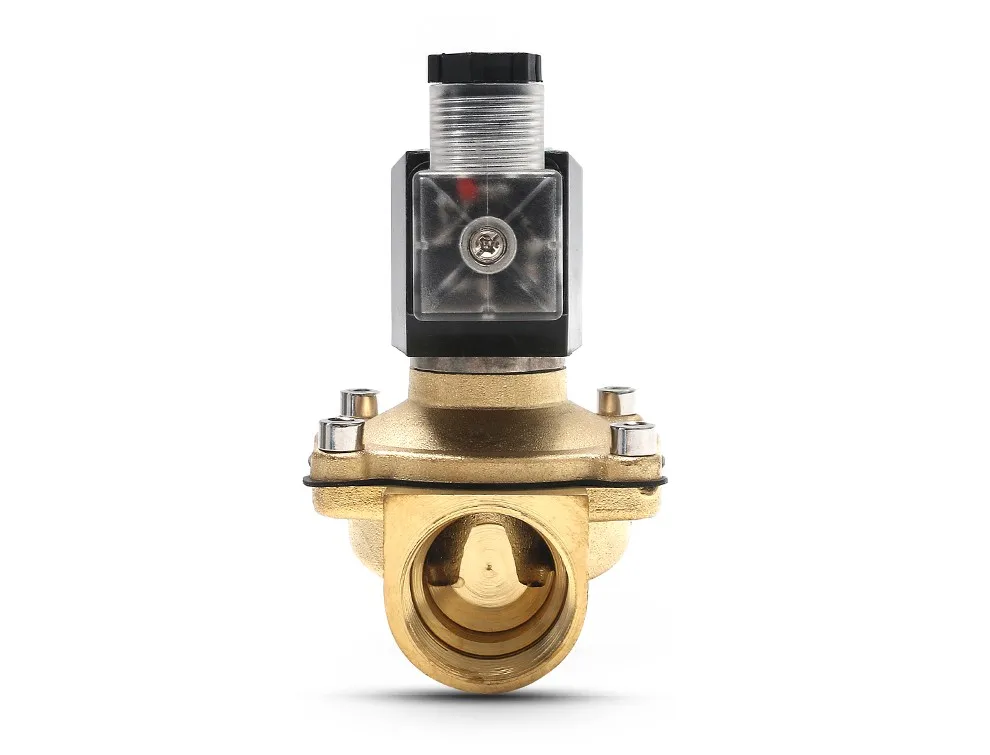

Установка электромагнитного клапана для воды своими руками

Прежде чем приступать к установке, необходимо определить тип подключения. Наиболее часто применяемыми являются:

  • Резьбовое. Входной и выходной патрубки снабжены внешней либо внутренней резьбой, через соответствующие фитинги арматура встраивается в разрыв трубопровода. Наиболее удобное для самостоятельной установки, лучше выбрать подключение такого типа.
  • Фланцевое. Патрубки оборудованы фланцами, на концах труб также должны быть фланцы соответствующего типоразмера, они стягиваются между собой болтами. Обеспечивают высокое давление и интенсивность потока, чаще применяются на магистралях высокого и среднего давления.

До начала монтажа устройства следует выполнить ряд подготовительных операций. Трубы должны быть размечены, обрезаны под размер и зачищены. Место для установки электромагнитного устройства должно давать свободный доступ к устройству для его монтажа, обслуживания и ремонта. Опытные мастера сформулировали также несколько рекомендаций:

  • Все работы по установке или снятию прибора можно проводить только в отключенном от сети виде.
  • Трубопроводную систему необходимо дополнить фильтром механической очистки. Это предотвратит загрязнение и повреждение деталей посторонними включениями, такими ка песок, чешуйки ржавчины и известковые отложения.
  • Корпус устройства не должен принимать на себя вес участка трубопровода.
  • Следует подключать устройство в соответствии с нанесенными на корпусе стрелками. Они указывают направление потока.
  • При уличной установке следует защитить клапан от воздействия природных явлений. Обычно бывает достаточно водонепроницаемого кожуха. При работе в условиях низких температур нужно обеспечить подогрев кожуха.
  • Резьбовые соединения нужно обязательно уплотнять лентой ФУМ или сантехнической нитью.
  • Кабель для подключения к управляющей системе следует выбирать медный. Он должен иметь достаточное поперечное сечение не менее 2 мм2.

Следует учитывать напор, сечение труб, необходимую скорость срабатывания и характеристики управляемой среды.

Электромагнитный мультиклапан

Во всех этих системах ГБО независимо от класса и принципа действия ключевую роль играет такое устройство как мультиклапан. Именно он пропускает и запирает газ, фильтрует состав смеси, отбирая вредные вещества и примеси (именно поэтому встроенный фильтр нуждается в регулярной замене).

Первоначально обычный механический клапан имел только запорную функцию и был намертво приварен прямо к баллону. Оборудование первого поколения вакуумного типа начинает использовать клапан с дополнительной вакуумной мембраной, играющей роль датчика уровня разреженности в коллекторе. Дальнейшее усложнение конструкции и всеобщая унификация горловин баллонов различных производителей привели к увеличению числа одновременно выполняемых рабочих операций. Современный электромагнитный мультиклапан для авто состоит из целого набора встроенных клапанов, связанных обратной связью датчиков с электронным блоком управления.

Оцените статью:

устройство и принцип работы, способы установки


Предназначение и устройство


Газовый электромагнитный клапан предназначен для управления потоками газа в трубах
Газовый клапан такого типа может быть регулирующим либо запорным, управлением им осуществляется в ручном режиме или при помощи автоматической системы. По конструктиву и назначению этот элемент напоминает свой стандартный аналог с той разницей, что запорная часть в нем приводится в движение при помощи электромагнита, дополненного подвижным сердечником. Во время подачи напряжения на катушку она начинает выталкивать или втягивать сердечник, который подсоединен к штоку. Такая деталь предназначена для использования в промышленных установках, бытовых отопительных системах и в сфере водоснабжения. Устройство клапана имеет стандартную конструкцию:

  • корпус с двумя патрубками;
  • камера с седлом;
  • запорная часть тарельчатого, лепесткового или шарового вида;
  • пружина с возвратом;
  • шток для соединения с запорной частью и сердечником;
  • соленоид.

Корпус для установки делают из металлических сплавов немагнитного типа либо прочного пластика. Его оптимальная герметичность позволяет использовать клапан в различной среде. Процесс управления деталью осуществляется по проводам, которые присоединяются к электрическим контактам датчика, расположенным на наружной стороне корпуса.

Клапан должен соответствовать нужному уровню устойчивости к воздействию шумов, вибраций и электромагнитных полей.

Где купить клапаны для газовых плит

Чтобы газовая плита всегда была надежным помощником на кухне, а не вызывала страх при использовании, необходимо регулярно обращаться к специалистам для проверки на утечку газа. А также необходимо проводить регулярные профилактические осмотры. В случае, когда газ не перекрывается в автоматическом режиме при потухании огня, срочно требуется ремонт клапана газовой плиты. Замену детали следует доверить только квалифицированным специалистам. Купить клапан для газовой плиты вы можете в интернет-магазине компании ЗИП-М Ритейл.

Классификация газовых клапанов


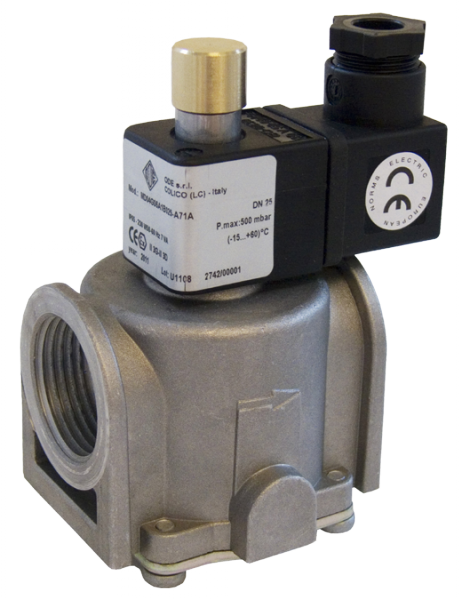

Конструкция э/м клапана для газа
Электромагнитный клапан для бытового газа делится на категории в зависимости от внешних особенностей, рабочей среды, способу действия и монтажа, а также ряда других нюансов.

По виду исполнения

С учетом положения основного элемента и его схемы клапан запорный газовый может быть нормально открытым или закрытым. В первом случае в элементе будет открыт проход для газа либо жидкости, при подаче напряжения он автоматически закроется, во втором случае этот процесс происходит наоборот. Помимо таких устройств существуют их универсальные аналоги, работающие сразу в двух направлениях.

По типу рабочей среды

С учетом этого параметра арматура такого типа выпускается специально для работы в воздушной, паровой, водной, горюче-смазочной или активной среде. Приборы, функционирующие в условиях радиации, изготавливаются из специальных стойких материалов.

По особенностям эксплуатации

По характеристикам внешней среды газовый электроклапан выпускается для работы в обычных условиях, специально для помещений с высоким уровнем влажности, функционирования при высоких и экстремально низких температурах. Также клапаны дополняются с защитой от взрыва, которую обеспечивают особые детали и материалы.

По принципу действия

Принцип работы магнитного клапана зависит от типа напряжения катушки, которая может быть с переменным или постоянным током. Элементы первого типа используют для магистральных трубопроводов высокого давления, второго – для труб с небольшим сечением и низким напором.

От количества ходов седла

На функционирование элемента влияет количество ходов, в зависимости от которых он может быть одноходовым, двухходовым или трехходовым с учетом числа и типа патрубков затвора. В зависимости от конструкции они бывают входящими и выходящими.

По типу управления

Электроклапан для бытового газа работает двумя способами, по типу управления такая арматура может быть прямой или непрямой. Детали первого типа предназначены для сред с полным отсутствием давления, их аналоги второго типа дополнены пилотным элементом, который срабатывает автоматически при различиях в среде на входе и выходе.

По типу функционала

Функционал клапана зависит от материала, из которого он изготовлен. Чаще всего такие элементы изготавливают из эластичных полимеров различных групп, которые сделаны по специальной технологии. Благодаря высокой прочности они выдерживают температуру от -40 до +250 градусов.

Классификация электромагнитных клапанов в зависимости от особенностей устройства

Электромагнитные клапаны отличаются значительным разнообразием конструктивных особенностей, в связи с чем существует обширное поле для классифицирования.

Они различаются по рабочей среде, используемой в системах, где устанавливают устройства:

  • воде;
  • воздуху;
  • газу;
  • пару;
  • топливу, например, бензину.

В сложным условиях, где есть вероятность возникновения ЧС, применяют взрывозащищенные модели клапанов

Состав рабочей среды и особенности помещения определяют особенности исполнения:

  • обычного;
  • взрывозащищенного. Приспособления такого рода принято устанавливать на объектах, которые относятся к взрывопожароопасным.

По особенностям управления существует разделение электромагнитных клапанов на устройства:

  • прямого действия. Это наиболее простая конструкция, для которой характерны надежность и быстродействие. В ней нет пилотного канала. При мгновенном подъеме мембраны происходит открывание устройства. В отсутствие действия магнитного поля происходит опускание подпружиненного плунжера, прижимающего мембрану. Клапану прямого действия не требуется минимального перепада давления, он создает необходимое воздействие на шток золотника благодаря тяговому усилию катушки, расположенной вверху устройства;
  • имеющие мембранное (поршневое) усиление. В отличие от устройств прямого действия ими используется для функционирования как дополнительный поставщик энергии сама транспортируемая среда. У таких клапанов два золотника. Предназначением основного золотника является непосредственно перекрывать отверстие, для размещения которого отведено седло корпуса. Управляющим золотником перекрывается разгрузочное отверстие (отверстия), через которое сбрасывается давление с полости над мембраной (поршнем). Это приводит к подъему основного золотника и открытию основного прохода.

По местоположению запорного механизма в момент, когда катушка находится в обесточенном состоянии, принято разделять так называемые пилотные устройства, как относящиеся к определенному типу:

  • нормально закрытому (НЗ). У клапанов НЗ при обесточенном состоянии соленоида проход для рабочей среды закрыт. То есть, статичное положение предполагает отсутствие напряжения на соленоиде, закрытое состояние приспособления. Ввиду разницы в значениях диаметра между пилотным и перепускным каналами в пользу первого происходит понижение давления над мембраной. Разницей давлений обеспечивается подъем мембраны (поршня) и открывание клапана, остающегося в таком положении, пока на катушку подается напряжение;
  • нормально открытому (НО). Напротив, в клапанах, относящихся к нормально открытому типу, при пребывании катушки в обесточенном состоянии рабочая среда может совершать перемещение по проходу в заданном направлении. Поддерживая клапан НО закрытым, следует обеспечить постоянную подачу напряжения на катушку.

Нормально закрытый клапан перекрывает подачу рабочей среды в обесточенном состоянии

Обратите внимание! В ряде современных модифицированных моделей предусмотрено, что устройство, при необходимости, можно перенастроить, превращая его, по мере надобности, или в клапан открытого типа, или закрытого типа.

Существуют также модели устройства, в которых предусматривается при подаче на катушку управляющего импульса переключение с открытого положения на закрытое и в обратном направлении. Такой электроклапан получил наименование бистабильного. Для обеспечения функционирования такое соленоидное устройство нуждается в наличии перепада давления и источника постоянного тока. В зависимости от количества трубных соединений принято называть электромагнитные клапаны:

  • двухходовыми. У таких устройств по одному впускному и выпускному трубному соединению. Двухходовые устройства бывают как НЗ, так и НО;
  • трехходовыми. Оснащены тремя соединениями и двумя проходными сечениями. Могут выпускаться как НЗ, НО или универсальные. Трехходовые клапаны используют для поочередной подачи давления/разрежения к распределительным клапанам, цилиндрам с односторонним действием, автоматическим приводам;
  • четырехходовыми. Четырьмя-пятью трубными соединениями (одним — для давления, одним-двумя – для разрежения, двумя – для цилиндра) обеспечивается работа двусторонне-действующих цилиндров, автоматических приводов.

Принцип работы

Работа прибора основана на принципе электромагнитной инструкции, когда по катушке протекает ток, внутри нее образуется магнитное поле, влияющее на сердечник, в зависимости от положения которого затворный элемент открывается или закрывается. Клапан на любую газовую трубу может иметь разное управляющее напряжение. Устройства с низким уровнем отличаются небольшой мощностью, поэтому они работают за счет низковольтных полупроводниковых схем. Такие клапаны используют в системах с низким напором рабочих средах, на газопроводах с малым диаметром.

Более эффективными считаются приводы, функционирующие на переменном токе, по этой причине их можно устанавливать на магистральных трубопроводах с высоким давлением.

Как выбрать надежный клапан

В проекте отопительной системы нужно чётко определять предельные допустимые значения давления. Также учитывается продуктивная способность бойлера или насоса, объём, особенности циркуляции температуры рабочей среды. Исходя из этого подбирается тип и конструктивные особенности. Из ранее перечисленных видов пользователям рекомендуется использовать пружинные предохранительные клапаны. Они отлично подойдут для котлов с небольшой мощностью. Также используют устройства с низким или средним подъёмом для водогрейных систем.

Если рабочая среда сбрасывается в окружающую среду, то следует выбрать устройство открытого вида. Если сброс происходит в дренаж, то используется конструкция корпуса с выходным патрубком резьбового присоединения.

Традиционный подрывной клапан имеет доступную цену, легко устанавливается. Это устройство хорошо защищает закрытую систему отопления с газовым илиэлкетрическим котлом, так как при возникновении аварии нагрев прекращается сразу. Также не рекомендуется приобретать дешёвую китайскую арматуру. Она ненадёжна и протекает сразу, после первого подрыва.

Это интересно: Устройство и принцип работы термостатического вентиля (видео)

Сфера применения


Бытовые и промышленные устройства
Газовый клапан стандартный электромагнитный имеет широкий спектр применения и может использоваться во всех сферах, где присутствует необходимость управлять дистанционными потоками жидкостей и газов. В этот перечень входят системы отопления, водоподготовки и водоснабжения, орошения и канализации, бытовые приборы, трубопроводный транспорт. Прибор редко используют для транспортных средств, но его актуальность возрастает в других отраслях.

Критерии выбора клапанов

Чтобы выбрать клапан, способный регулировать потоки жидкости и газа в полную силу, нужно обращать внимание на основные параметры. Главным критерием является рабочее давление детали, которое должно соответствовать системе, в которой она будет установлена, предельное значение может достигать 200С. Кроме этого учитывают диаметр присоединения, измеряемый в дюймах либо миллиметрах. Стоит помнить о том, что нередко проходное сечение прибора меньше, чем условный проход. Также понадобится учесть среду применения детали, которая должна быть совместима с материалом, из которого он сделан, и напряжение катушки клапана, составляющее 24 или 220 вольт.

Зачем нужны термозапорные клапаны?

Термозапорные клапаны – устройства, представляющие собой запорную газовую арматуру. Они автоматически перекрывают газопровод, ведущий ко всем приборам, работающим от газа.

Все «заглушки» маркируются как КТЗ с определенным набором цифр после букв. Вторая цифра указывает на диаметр газовой трубы, для которой может подойти данный механизм.

Назначение термозапорного клапана

Основное назначение КТЗ – перекрытие подачи газа к оборудованию в случае пожара. Что помогает не только защититься от взрыва, но и не дает увеличиться площади возгорания вдвое и более.

Если же запорный клапан находится в открытом положении, то само по себе устройство никак не препятствует прохождению горючего вещества к приборам и технике.

Термозапорные механизмы монтируются на трубопроводы, где максимальное давление может составлять 0,6 МПа – 1,6 МПа.

Далее обозначим назначение запорной арматуры, предписываемое правилами пожарных инстанций.

В нормативах по правилам пожарной безопасности существует регламент, который подразумевает использование клапанов:

  • На оборудовании всех магистралей газа природного происхождения. Предполагаются любые типы систем (сложность, разветвленность), любое количество приборов-потребителей.
  • Для обеспечения защиты различных газифицированных объектов и устройств, работающих от газа. В данном случае применимы клапаны, которые рассчитаны на автоматизацию (срабатывание) при достижении температурного режима в помещении до 100 °C.
  • Монтаж термозапорных модулей на входе в помещение.

В соответствии с ППБ-01-03 (Правила пожарной безопасности) термозапорные устройства должны монтироваться во всех помещениях, где есть газопровод. Однако сюда не относятся здания V категории огнестойкости.

Также не обязательна установка КТЗ в зданиях, где трубопроводы оснащены электромагнитными клапанами. Их, как правило, размещают вне здания, и если возникает воспламенение внутри строения, срабатывает газовый анализатор, после чего подача газа прекращается.

Следует понимать, что КТЗ – это не очередной российский «тренд». Использование этих устройств на различных объектах хозяйствования, где существует газовое оборудование, является обязательным в таких странах мира, как Германия, Франция, США и т. д.

Где применяется термозапорный клапан?

Область применения термозапорных газовых заглушек – это, в первую очередь, трубопроводы, подводящие газ к разным по назначению приборам, в которых сжигается газ (бытовые и промышленные приборы не зависимо от типа).

Установка КТЗ на любом газопроводе не допустима вне пределов помещения, после монтажа какой-либо другой газовой арматуры, также на байпасах, в смежных помещениях и там, где рабочая температура воздуха при действии газового оборудования может достигать более 60 °C.

Важно не нарушать правила монтажа – на газопроводе первым устанавливается запорный клапан, и только после него остальная газовая арматура, приборы и оборудование

Располагать клапан можно в разных положениях, только стоит обращать внимание на стрелку-указатель, нанесенную производителем на корпусе

По отношению к горизонту расположение установленного клапана может быть любым. О правилах установки КТЗ более подробно мы расскажем далее.

Термозапорные клапаны имеют особую конструкцию, которая позволяет устройству автоматически перекрывать подачу газа в нужный момент. Если поближе познакомиться с конструктивными особенностями клапанов, можно быстрее понять суть их действия. Далее разберем все более подробно.

Установка прибора


Схема установки в квартире
Подключение клапана осуществляется специалистами или самостоятельно при наличии соответствующих навыков и квалификации. Сначала определяют принцип подсоединения детали, который может быть резьбовым или фланцевым.

В первом случае выходной и входной патрубок будет дополнен наружной или внутренней резьбой и фитингами, через которые арматуру встраивают в трубопровод, такой способ считается более удобным для монтажа своими руками.

Во втором случае патрубки и концы труб дополняются фланцами, стянутыми болтами между собой. Этот вариант чаще применяют для магистралей со средним или высоким давлением. Перед установкой понадобится разметить, обрезать и зачистить трубы, а также выбрать подходящее место для прибора. Устройство подключают в соответствии с направлениями стрелок, нанесенных на его корпус, которые указывают направление потока.

Трубопроводную систему обязательно дополняют фильтром, предотвращающим попадание внутрь загрязнений. В процессе подсоединения клапана необходимо соблюдать правила безопасности и рекомендации профессионалов.

Зачем нужны термозапорные клапаны?

Термозапорные клапаны – устройства, представляющие собой запорную газовую арматуру. Они автоматически перекрывают газопровод, ведущий ко всем приборам, работающим от газа.

Все «заглушки» маркируются как КТЗ с определенным набором цифр после букв. Вторая цифра указывает на диаметр газовой трубы, для которой может подойти данный механизм.

Назначение термозапорного клапана

Основное назначение КТЗ – перекрытие подачи газа к оборудованию в случае пожара. Что помогает не только защититься от взрыва, но и не дает увеличиться площади возгорания вдвое и более.

Если же запорный клапан находится в открытом положении, то само по себе устройство никак не препятствует прохождению горючего вещества к приборам и технике.

Термозапорные механизмы монтируются на трубопроводы, где максимальное давление может составлять 0,6 МПа – 1,6 МПа.


Термозапорный клапан резьбового типа. Применяется для оборудования с меньшим давлением (до 0,6 МПа). Они чаще всего используются для бытовых нужд


КТЗ фланцевого типа, который используется в трубопроводах с высоким давлением (приближенным к максимуму). Чаще применяется на промышленных объектах

Далее обозначим назначение запорной арматуры, предписываемое правилами пожарных инстанций.

В нормативах по правилам пожарной безопасности существует регламент, который подразумевает использование клапанов:

  • На оборудовании всех магистралей газа природного происхождения. Предполагаются любые типы систем (сложность, разветвленность), любое количество приборов-потребителей.
  • Для обеспечения защиты различных газифицированных объектов и устройств, работающих от газа. В данном случае применимы клапаны, которые рассчитаны на автоматизацию (срабатывание) при достижении температурного режима в помещении до 100 °C.
  • Монтаж термозапорных модулей на входе в помещение.

В соответствии с ППБ-01-03 (Правила пожарной безопасности) термозапорные устройства должны монтироваться во всех помещениях, где есть газопровод. Однако сюда не относятся здания V категории огнестойкости.

Также не обязательна установка КТЗ в зданиях, где трубопроводы оснащены электромагнитными клапанами. Их, как правило, размещают вне здания, и если возникает воспламенение внутри строения, срабатывает газовый анализатор, после чего подача газа прекращается.

Следует понимать, что КТЗ – это не очередной российский «тренд». Использование этих устройств на различных объектах хозяйствования, где существует газовое оборудование, является обязательным в таких странах мира, как Германия, Франция, США и т.д.

Где применяется термозапорный клапан?

Область применения термозапорных газовых заглушек – это, в первую очередь, трубопроводы, подводящие газ к разным по назначению приборам, в которых сжигается газ (бытовые и промышленные приборы не зависимо от типа).

Установка КТЗ на любом газопроводе не допустима вне пределов помещения, после монтажа какой-либо другой газовой арматуры, также на байпасах, в смежных помещениях и там, где рабочая температура воздуха при действии газового оборудования может достигать более 60 °C.

Важно не нарушать правила монтажа – на газопроводе первым устанавливается запорный клапан, и только после него остальная газовая арматура, приборы и оборудование

Располагать клапан можно в разных положениях, только стоит обращать внимание на стрелку-указатель, нанесенную производителем на корпусе


Термозапорный клапан с резьбовым соединением. Стрелки на стальном элементе при выполнении монтажа на газопровод должны соответствовать направлению потока газа


Здесь видно расположение КТЗ на трубопроводе. Монтаж клапана в обязательном порядке выполняется первым на вводе газопровода, либо на отводе от стояка

По отношению к горизонту расположение установленного клапана может быть любым. О правилах установки КТЗ более подробно мы расскажем далее.

Термозапорные клапаны имеют особую конструкцию, которая позволяет устройству автоматически перекрывать подачу газа в нужный момент. Если поближе познакомиться с конструктивными особенностями клапанов, можно быстрее понять суть их действия. Далее разберем все более подробно.

Преимущества и недостатки

У электромагнитного газового клапана много преимуществ и практически нет недостатков. Его главный плюс заключается в возможности быстрого и удаленного регулирования потоков в рабочей среде. С его помощью можно подключаться к автоматизированной и централизованной системе управления, что заметно повышает оперативность и точность регулирования параметров по сравнению с ручной эксплуатацией.

Элемент помогает заметно снизить затраты на технологические процессы, повысить безопасность производства и сократить воздействие опасных факторов производственной среды, а также повысить эффективность работы различных приборов и установок. Соленоидный привод клапана не оснащен зубчатой и червячной передачей, за счет чего заметно усиливается его надежность и простота управления.

Основной недостаток прибора заключается в отсутствии возможности плавного регулирования открытия затвора, который может находиться только в открытом или закрытом положении.

Функции интегрированных в мультиклапанов устройств

В момент заправки на 80% сжиженным газом заправочный клапан перекрывает подачу топлива. Полное заполнение фактического объема баллона недопустимо согласно требованиям безопасности — при воздействии некоторых внешних факторов, например, резкого изменения температуры среды газ может резко расшириться, что может быть чревато опасными последствиями при полной загрузке (емкость даже может взорваться), то есть, когда давление достигнет показателя в 25 атмосфер (стандартное накопительное устройство)

Регулировка уровня подачи на газовую магистраль

На газопроводе расположен специальный антихлопковый скоростной клапан, регулирующий темп подачи топлива в газопровод. Дополнительно он выполняет еще одну предохранительную функцию — предотвращает потенциальную утечку, если произойдут деформация или обрыв магистрали авто.

Аварийная защита от пожара автомобиля, который перемещается на газу, заключается в отдельном элементе мультиклапана: предохранитель выпустит топливо через вентиляционный блок за пределы машины, если резкое и сильное повышение температуры (следовательно, избыточное давление в системе) сигнализирует о начавшемся возгорании в непосредственной близости от ГБО.

Измерительный клапан

Для индикации запаса оставшегося газа в системе используется еще один отдельный заправочный клапан, работа которого связана с соответствующим магнитным датчиком. В инжекторных системах 3 и более поколения в момент автоматического перехода на бензин при нехватке альтернативного топлива именно газовый измерительный клапан запирает магистраль.

Обратный клапан

Второй заправочный предохранитель работает только на впуск газа и препятствует его возвращению назад во время заправки.

Резервные запорные вентили

Безопасность на первом месте: какое бы современное и компьютеризированное оборудование ни было, всегда возможны сбои, неполадки, аварийные ситуации. В положении, требующем решительных действий от водителя авто, могут пригодиться два ручных вентиля, которые при крайней необходимости всегда способны принудительно перекрыть газовый поток в магистрали.

Фильтрационные свойства мультиклапана

Стандартная конструкция ГБО подразумевает размещение мультиклапана в вентиляционном блоке, который находится прямо на баллоне отдельной съемной емкостью. Специальные шланги выходят наружу, чтобы отделять примеси и при любой опасности выпустить газ подальше от салона авто.

Воздушный фильтр, которым оборудована вентиляционная коробка, рекомендуется заменять каждые 15-20 тысяч километров пробега во избежание сильного засорения.

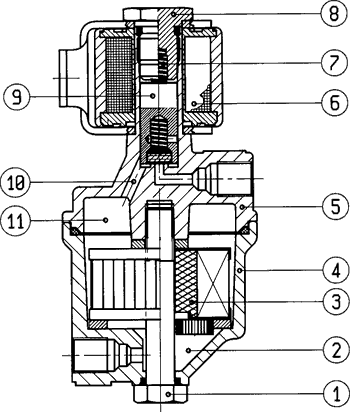

Поговорим о том, что такое электромагнитный газовый клапан

(ЭГК), газовый клапан или электромагнитный клапан ГБО. Вы узнаете о том, что это за клапан для чего необходим, а также о неисправностях электромагнитного газового клапана.

Электромагнитный газовый клапан

(не путать с ) — это клапан предназначенный для того, чтобы перекрывать газовую магистраль во время стоянки автомобиля или во время работы мотора на основном типе топлива (бензин или дизель). ЭГК оснащен фильтром очистки топлива от твердых примесей, а его управление может выполнятся как в ручном, так и автоматическом режиме посредством переключателя «газ-бензин».

назначение, устройство, виды, установка. Как устроен электромагнитный клапан для газа? Электромагнитные клапана для газа

Электромагнитные клапаны КЭГ-9720 предназначены для использования в системах дистанционного управления газогорелочных устройств паровых и водогрейных котлов, теплоагрегатов, бытовых отопительных установок и в технологических трубопроводных системах для управления потоком газа в качестве запорно-регулирующего органа и органа безопасности.
Область применения клапанов КЭГ-9720: установка в помещении котельных, работающих на газе; в жилом секторе коммунального хозяйства, оборудованного плитами, водогрейными колонками, отопительными котлами, работающими на газе.
Для присоединения к газопроводу выполнена резьба по ГОСТ 6357-73 или фланцы по ГОСТ 12815-80.
Детали клапана КЭГ-9720 выполнены из коррозионностойких материалов (алюминий, нержавеющая сталь). Седло клапана защищено от загрязнений фильтром на входе.
Клапан оснащен системой электрического присоединения со встроенным выпрямителем и контактом заземления.

Для подключения датчиков давления, контрольных приборов, трубопровода запальной горелки и других элементов в корпусе клапана имеется патрубок с резьбой 1/ 4 “.
Рабочее положение – электромагнитом вверх.

Основные технические характеристики клапана КЭГ-9720

Характеристики

Значения

Примечание

Нормально закрытые

Условный проход Ду, мм

20;25;32;
40;50;65;80

Время открытия/закрытия, с

Диапазон давлений, бар

0 – 4
0 – 1

Ду=20;25;65;80 мм
Ду=32;40;50;65;80 мм

Частота включения, 1/час

Ду= 20;25;32;40;50 мм
Ду= 65;80 мм

Ресурс включений

1х106
5х106

Ду= 20;25;32;40;50 мм
Ду= 65;80 мм

Объемный расход, м3/ч (по воздуху)
Для Ду= 20 мм
Для Ду= 25 мм
Для Ду= 32 мм
Для Ду= 40 мм
Для Ду= 50 мм
Для Ду= 65 мм
Для Ду= 80 мм

200
220
15;50;150;
18;60;180;
22;70;200;
250
440

При Рвх= 4 кгс/см2
При перепаде 1; 10; 100 мбар

При перепаде 7,6*103 Па

Напряжение питания, В

Потребляемая мощность, ВА

35
75
90

Ду= 20;25;32;40;50 мм
Ду= 65 мм
Ду= 80 мм

Степень защиты

Температура окружающей среды, ° С

Габаритные размеры, мм, не более: LxHxB
Ду=20мм;
Ду=25мм;

Ду=32мм;
Ду=40мм;
Ду=50мм;
Ду=65мм;
Ду=80мм;

90х165х105

100х195х160


155х290х320

Масса, кг, не более
2,5
2,8
3,7
3,9
4,2
13
15

Исполнение клапанов КЭГ-9720

Обозначение

Исполнение

Примечание

Способ крепления

ИБЯЛ. 685181.001-09, -10

Рраб.=0,4 МПа

муфтовый

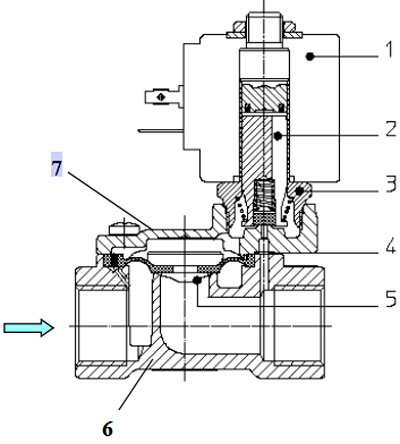

Рис. 1.

ИБЯЛ.685181.001-03, -04,-05

Рраб.=0,1 МПа

ИБЯЛ.685181.001-06, -07,-08

Взрывозащищенное исп.

ИБЯЛ.685181.001-11, -13

Рраб.=0,1 МПа

фланцевый

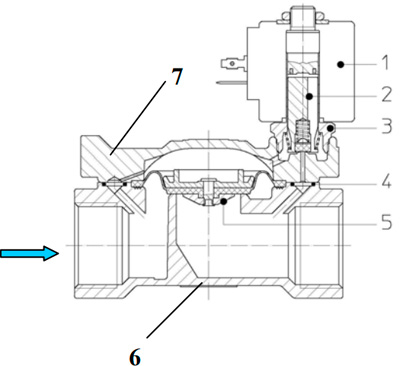

Рис.2

ИБЯЛ.685181.001-12, -14

Рраб.=0,4 МПа

Примечание. Электромагнитные клапана КЭГ-9720 поставляются как отдельные изделия, так и в составе систем безопасности (СГГ6М, СОУ-1, СТГ-1).

Онлайн заявка

Мы гарантируем, что Ваши данные не будут переданы третьим лицам ни при каких обстоятельствах.



Изделие итальянского производителя, гарантия бесперебойного функционирования всех типов газовых систем: водонагревательных, отапливающих и их вариаций. Обеспечивает регулировку, перекрытие и направление газовых потоков. Имеет ручной взвод. Максимальные показатели составляют 6 Бар и 500 мБар. Показатели мощности составляют 9.0 Вт. Есть версии с резьбой и фланцами. Разные модели качественных нормально-открытых газовых клапанов.

Если товар используется вместе с сигнализатором наличия газа, закрытие по аварийному сигналу. На закрытие будет потрачено не более одной секунды.
Подходит для бытовых и промышленных нужд (как деталь различных газопотребляющих систем).

Исполнения EVGNA

Принцип действия клапана EVGNA

При отсутствии напряжения клапан EVGNA открыт, а при наличии напряжения и взведённом штоке он закрывается. При работе клапана EVGNA, например, с сигнализатором загазованности, после того как произошла утечка газа, контакты реле сигнализатора размыкаются, клапан обесточивается и перекрывает подачу газа. Время закрытия менее 1 сек. Для открытия клапана необходимо подать на него напряжение, затем взвести его путём нажатия на шток взвода.

Технические характеристики клапана газового отсечного нормально-открытого с ручным взводом EVGNA

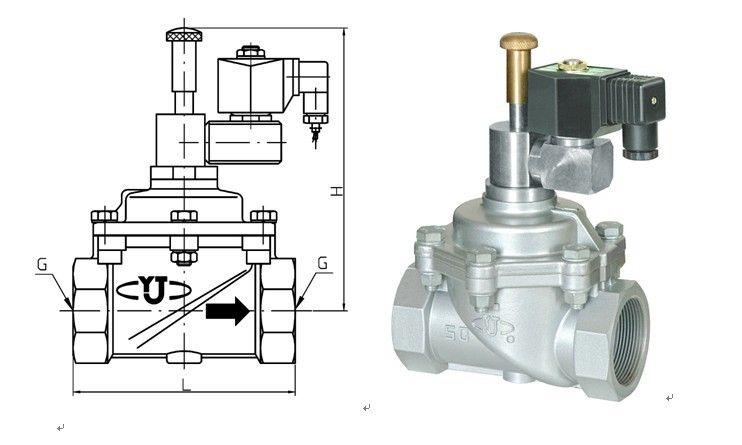

Габаритные размеры клапана газового отсечного нормально-открытого с ручным взводом EVGNA

Тип клапанаДлина, ммВысота, ммШирина, мм
EVGNA1L0126613335
EVGNA2L0346613335
EVGNA3L112015995
EVGNA4L114160215140
EVGNA5L112160215140
EVGNA6L2160246140
EVGNA0LDN065310355190
EVGNA0LDN080310363200
EVGNA0LDN100350363220
EVGNA0LDN125480464
EVGNA0LDN150490
475
EVGNA0LDN200600510

ЦЕНЫ на клапан EVGNA

ТипДиаметрСоединениеЦена в евро
500 mBar6 Bar
EVGNA1L012DN15Резьбовое49,084,0
EVGNA2L034DN2052,088,0
EVGNA3L1DN2575,0128,0
EVGNA4L114DN3293,0158,0
EVGNA5L112DN40 99,0168,0
EVGNA6L2DN50151,0256,0
EVGNA0LDN065DN65Фланцевое387,0659,0
EVGNA0LDN080DN80477,0811,0
EVGNA0LDN100DN100841,01430,0
EVGNA0LDN125DN1251427,02426,0
EVGNA0LDN150DN1501465,02490,0
EVGNA0LDN200DN2003969,06747,0

Любая электрическая машина работает благодаря наличию многих специальных деталей. Предлагаем рассмотреть, что такое нормально закрытый соленоидный клапан, его принцип действия и где его купить.

Общие сведения

Электромагнитный соленоидный водяной или газовый клапан – это электромеханическое устройство, предназначенное для контроля потока жидкости или газа в приборах мощностью до v308 (EV220B, Tecofi, Castel, ESM, EVR, GBP, GBV, NBR, PARKER, SCE, SYDZ, АКПП, КСВМ, ЗСК, ИСП, Burkert, КСП). Данный клапан управляется с помощью электрического тока, который пропускает катушка. При подаче тока, создается магнитное поле и заставляет двигаться поршень внутри катушки. В зависимости от конструкции, поршень откроется при подаче электричества, либо закроется пропускной кран. Когда ток перестанет поступать катушке клапана, он вернется к своему обычному состоянию.

Фото – Соленоидный клапан danfoss

Механизмы бывают :

  • прямого и непрямого типа действия;
  • вакуумный, гидравлический, пневматический клапан;
  • 2-, 3-, много-ходовой.

Электрические клапаны прямого действия открывают и закрывают отверстие внутри клапана. В опытно-управляемых клапанах (их еще называют запорный прибор), поршень, открывает и закрывает отверстие. В клапанах высокого давления (к примеру, фланцевый клапан) используются поршни и специальные уплотнители, которые контролируют состояние отверстия.

Видео: соленоидные клапаны Danfoss

Описание конструкции стандартного устройства

Наиболее простой соленоидный электромагнитный клапан имеет два порта: на входе и выходе. Дополнительно может быть три или более портов.

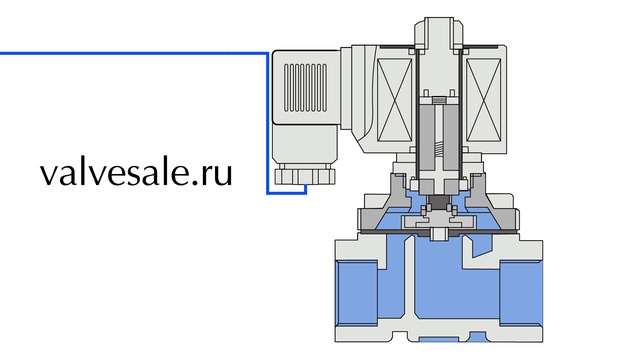

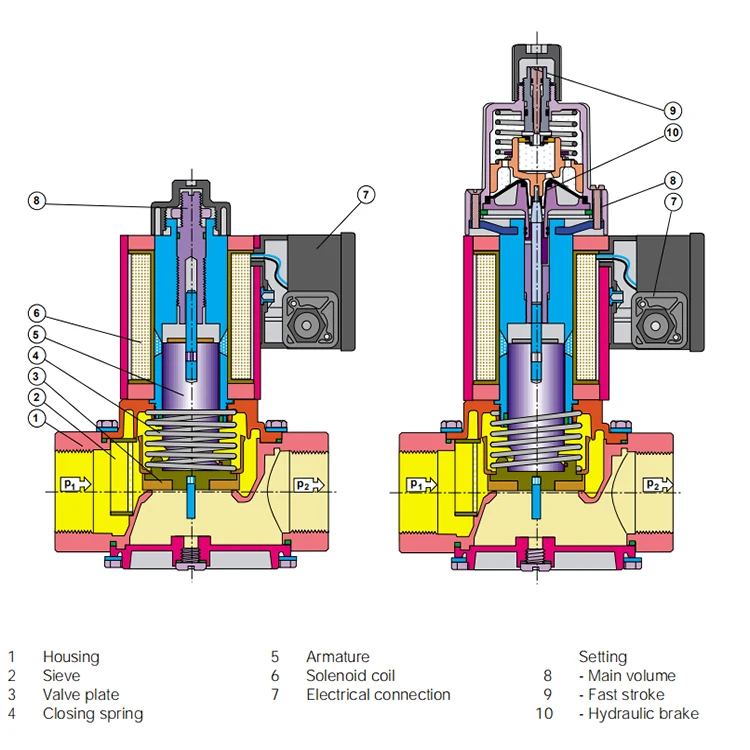

Фото – Конструкция соленоидного клапана

Вода или газ поступает через входное отверстие (2). Любое вещество должно проходить через отверстие бака (9), прежде чем поступить в выходное отверстие (3). Выходное отверстие закрыто поршнем (7).

Электроклапан на фото выше – это нормально закрытый соленоидный электромагнитный клапан типа ASCO, ТОРК или Данфосс (Danfoss). Работает он следующим образом: данные устройства соединены с пружиной (8), которая давит на поршень против открытия проходного сечения. Уплотнительный материал на кончике поршня содержит защиту (прокладку) от попадания в отверстия воды или газа, до тех пор, пока поршень поднимается с помощью электромагнитного поля, создаваемого катушки. Схема демонстрирует работу стандартного.


Фото – Соленоидный клапан

Есть много вариаций конструкции клапана. Обычные клапаны могут иметь множество портов и поршней. Двухходовой клапан непрямого действия (обратный) имеет 2 порта – EV1140, ДУ50, ДУ32, ДУ100, ДУ15, ДУ25, серия РУ16; если клапан открыт, два порта подключены и жидкость перемещается между ними; если клапан закрыт, то порты находятся в изоляции. Если клапан открыт, то соленоид не под напряжением, затем клапан называется нормально разомкнутый (Н.Р.). Аналогично, если клапан закрыт, то соленоид не под напряжением, такой клапан называется нормально замкнутый, скажем, YCD21, YCPS31, YCWS1. Есть также трех портовые и более сложных конструкций устройства, у них обозначение имеет вид 30 (3, 33, и т.д.). Трехходовой клапан имеет 3 порта для управления электроприводом; он соединяет один порт, либо два из них (как правило, порт поступления и выхлопной канал).

Небольшой электромагнитный клапан можете создать ограниченную силу. Примерное соотношение между необходимыми электромагнитными силами Fs, давлением жидкости P и площадью отверстия A для клапана прямого действия имеет значение:

Fs = P*A = P*pi *d 2 / 4

Где d – диаметр отверстия.

В некоторых электромагнитных клапанах электромагнитные силы действуют непосредственно на главную арматуру. Другие используют небольшие, полные электромагнитные клапаны, известные как пилотируемые. Пилотируемые клапаны требуют гораздо меньше энергии, но они намного медленнее. Такие соленоиды, как правило, нуждаются в полной мощности все время, чтобы полностью открыться и удерживать такое положение.

Конструкция и назначение пилотируемого клапана

Газовый отсечной пилотный клапан SCE238A002 (200 бар), Немен, VIKING, SPOOL, JOUCOMATIC, ЭВЕЛЕН, SMART TORK, состоит из двух основных частей: пропускного устройства и клапана прямого действия. Пропускной механизм преобразует электрическую энергию в механическую, которая, в свою очередь, открывает или закрывает деталь. В клапане прямого действия осуществляется управление потоком жидкости или газа.

Фото – Электромагнитный клапан

Электромагнитные клапаны могут использовать металлические пломбы или резиновые уплотнители, также его легко контролировать. Пружина используется для хранения клапана нормально разомкнутым или сомкнутым, в то время, когда он не используется.

Вода под давлением поступает в камеру. Входное отверстие представляет собой эластичную мембрану, а над ней расположена пружина, толкающая её вниз. Диафрагма имеет отверстие, проходящее через центр, оно позволяет контролировать количество воды, зачастую пропускается очень малая часть. Эта вода заполняет полости на другой стороне диафрагмы, так что давление одинаково по обе стороны клапана.

После того, как диафрагма закрывается клапаном, давление на выходе дна уменьшается, и большее давление держит клапан закрытым. Таким образом, пружина не имеет отношения к закрытию или открытию клапана.

Если ток проходит через мембранный соленоид, вода в камере вытекает через прямой проход быстрее, чем пополняется камера. Входящее давление поднимает диафрагму.

Когда соленоид снова выключается, проход закрыт пружиной, нужно очень мало сил, чтобы толкнуть диафрагму вниз, главный клапан снова закрывается. На практике часто отсутствует отдельная пружина; эластомера диафрагмы адаптирована так, что работает, как собственный источник, в основном в закрытой форме.

Фото – Соленоидные клапаны Sirai

Из объяснения видно, что этот тип клапана зависит от перепада давления между входом и выходом, так как для его работы давление на входе должно быть всегда больше, чем давление на выходе. Если давление на выходе, по любой причине, выше входного, клапан слишком быстро откроется, чтобы этого не допустить разница размеров должна быть не больше половины дюйма.

Для усиления давления часто используется пластиковый уплотнитель, который закрепляется в районе входящего отверстия.

Способ подключения у каждого прибора немного отличается, поэтому очень рекомендуем при покупке прочитать сертификат, проверить паспорт определенной модели. Инструкция подробно описывает монтаж каждого отдельного клапана.

Область применения

Область применения напрямую зависит от материала клапаны. Деталь, основной материал которой латунь, не применяется в агрессивных средах, скажем, для контроля дизельного топлива, жидкости с кислотной основой.

Электромагнитные клапаны используются в для контроля гидравлики и пневматических систем, для управления цилиндрами или крупных промышленных клапанов с большим диаметром.

Фото – Двухходовой соленоидный клапан

Чаще всего производство использует клапан для механизмов и устройств, где необходимо ограниченное поступление воды, газа, воздуха, т.д. – стиральная машина, посудомоечная установка, контроль системы отопления. Импульсный клапан двойного типа действия используется как устройство для подачи воздуха и воды в стоматологических кабинетах, для полива земли, подпитки разнообразных приборов при помощи дизтоплива, контроля работы машины с газовой мини-установкой и даже для холодильника.

Обзор цен

Купить соленоидный воздушный, дренчерный или газовый клапан мощностью до 380 вольт в России, Украине, Беларуси, можно в любом специализированном магазине. Вы найдете устройства такого типа: фреона, Хонда, СВМ, CEME (СЕМЕ), СКН для разнообразных установок. Каждый производитель предлагает свой прайс-лист, мы собрали средние цены на клапаны производства России, Италии, Германии и стран СНГ:

Все фирмы предоставляют гарантию на свою продукцию год, продажа осуществляется в официальных дилерских магазинах.

Электромагнитный газовый клапан – это одно из устройств трубопроводной арматуры, предназначенное для распределения и регулирования рабочей среды в системах подачи газа, а также на газовых трубопроводах. Главной отличительной особенностью электромагнитного газового клапана является дистанционное управление, которое осуществляется при помощи подачи электричества. Электрический импульс инициирует перемещение электромагнита в заданном направлении, а тот в свою очередь задает движение затвора.

Устройство электромагнитного газового клапана

Рабочим элементом газового электромагнитного клапана является седло – расположенное внутри корпуса отверстие для прохода рабочей среды, а также затвор. В зависимости от модели и конфигурации устройства затвор может быть выполнен как в виде тарелки, так и в виде поршня. Совершая возвратно-поступательные движения, затвор открывает или перекрывает подачу газа. Устанавливается он на магнитный стержень (сердечник), который подсоединен к электромагниту. Сама же катушка электромагнита устанавливается в верхней части корпуса с наружной стороны клапана.

Газовый электромагнитный клапан: принцип действия

Принцип работы электромагнитного газового клапана состоит в том, что при подаче электричества на катушку создается магнитное поле. Под действием этого поля электромагнит втягивается в катушку, и тем самым задает направление движения затвору.

Во время эксплуатации клапан подвергается воздействию двух сил – с одной стороны это сила сопротивления возвратной пружине, а другой – сила магнитного поля. Последняя регулируется силой электрического тока – чем сильнее электрический ток, тем выше сила, с помощью которой преодолевается воздействие пружины. Таким образом, с помощью регулировки подачи тока можно регулировать степень открытия или закрытия электромагнитного газового клапана, а, следовательно, и подачу рабочей среды.

При отключении электропитания клапан приходит в исходное положение, которое определяется его конструкцией.

Разновидности электромагнитных газовых клапанов

Все существующие сегодня модели газовых электромагнитных клапанов можно условно разделить на три большие группы:

Нормально открытые (НО). При отключении подачи электричества нормального открытые газовые клапаны находятся в открытом положении, обеспечивая свободный проход рабочей среды.

  • Нормально закрытые (НЗ). Нормально закрытые электромагнитные клапаны без подачи электричества приходят в закрытое состояние, тем самым перекрывая поток газа в трубопроводе или какой-либо системе.
  • Универсальные. Универсальный газовый электромагнитный клапан сконструирован таким образом, что при отключении электричества он может оставаться как в закрытом, так и в открытом положении.

Что касается других различий, то здесь можно выделить электромагнитные газовые клапаны прямого и непрямого действия. Первые предполагают, что затвор клапана приводится в действие только за счет движения сердечника; вторые используют для движения затвора не только сердечник, но и силу воздействия рабочей среды, что позволяет значительно экономить усилия при больших проходах.

Различаются электромагнитные газовые клапаны и по количеству ходов. В настоящее время существуют:

Двухходовые клапаны, имеющие только входное и выходное отверстие. Устройства этого типа предназначены исключительно для подачи или перекрытия рабочей среды в какую-либо систему.

  • Трехходовые клапаны, имеющие одно входное и два выходных отверстия. Такой электромагнитный газовый клапан может не только пропускать, но и перенаправлять поток газа в системе.
  • Четырехходовые клапаны – это устройства, которые имеют четыре отверстия – одно впускное и три выпускных. Как и трехходовые клапаны, они могут перераспределять поток рабочей среды, но в отличие от них дают больше возможностей для подключения к различным системам.

Стоит отметить, что внутри каждого типа электромагнитных газовых клапанов существует множество моделей и модификаций этих устройств, различающихся, как размерами, так и функциональными возможностями. К примеру, в соответствии с условиями эксплуатации некоторые модели клапанов могут иметь специальное покрытие, устойчивое к воздействию агрессивных сред.

Где приобрести электромагнитный газовый клапан?

Электромагнитные газовые клапаны – это устройства, работающие на газовых трубопроводах, и выход их из строя может привести к самым неприятным последствиям. Именно поэтому клапаны должны отвечать самым строгим требованиям, предъявляемым к их безопасности и надежности. А это значит, что приобретать их нужно только у прекрасно зарекомендовавшего себя производителя.

ОАО «Пензенский арматурный завод» – это предприятие с более чем полувековой историей. За время работы завода наши устройства не раз доказывали свое высочайшее качество и непревзойденную надежность. Поэтому при необходимости приобретения трубопроводной арматуры, рекомендуем вам обратить внимание на продукцию ОАО «ПАЗ», среди которой представлены и различные модели электромагнитных газовых клапанов.

В список трубопроводной арматуры входит такой механизм, как электромагнитный клапан для газа. Это устройство, которое работает для распределения и регулирования в газовых трубопроводах, котлах, для газовой колонки и других системах подачи газа.

Электромагнитный клапан для газа отличается одной существенной особенностью: управляется магнитный вентиль дистанционно, при помощи подачи электрического тока.

Создаваемый магнитный импульс провоцирует смещение электромагнита, который в свою очередь инициирует движение затвора.

Назначение и особенности

Применяют магнитный дроссель достаточно широко как в промышленности, так и в быту. Магнитный газовый клапан Lovato серии ВН в быту устанавливают, прежде всего, на трубопроводы, поставляющие природный газ в помещения (например колонки).

Электромагнитный клапан Lovato серии ВН на любом газопроводе, по существу, работает как обычный кран, который может перекрыть подачу газа нажатием кнопки. Кроме того, магнитный узел повышает безопасность использования газового оборудования (котлы, колонки, печи).

Если произойдет утечка газа, магнитный дроссель может быстро заблокировать подачу газа в помещение.

Применяется электромагнитный клапан Lovato серии ВН для газовой плиты или колонки, промышленности и автомобильных системах, различных мастерских.

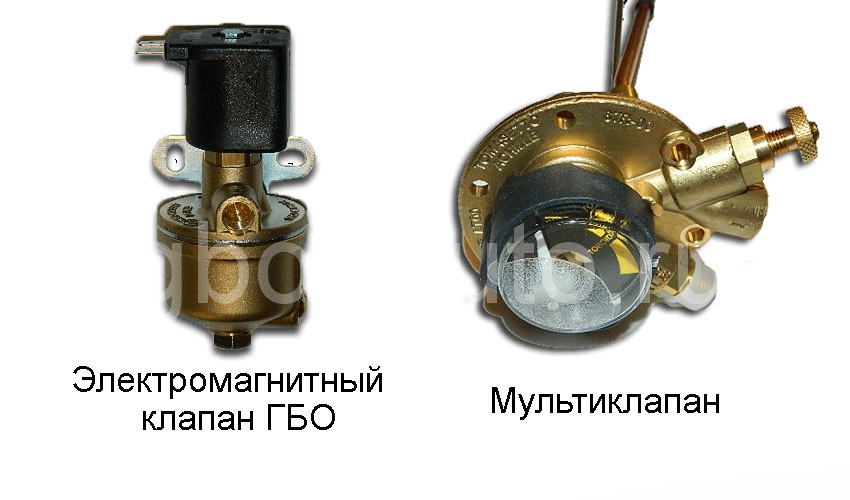

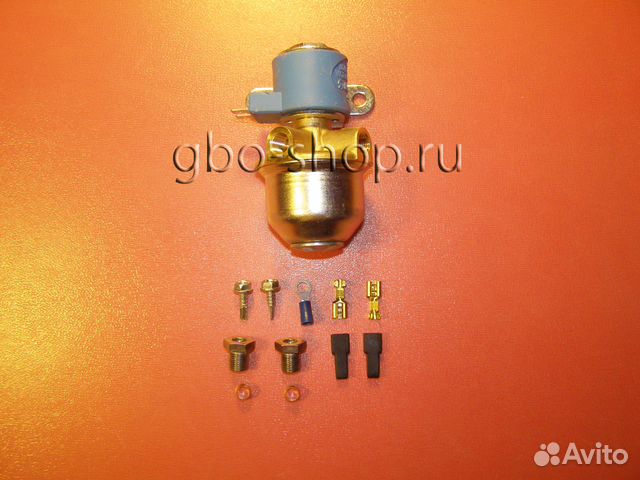

Кроме того, газовый электромагнитный клапан ГБО выполняет дополнительную функцию по очистке топлива от наличия вредных примесей в нем.

Устройство

Состоит магнитный газовый клапан Lovato серии ВН из седла и затвора. Есть два варианта его устройства: в виде тарелки или поршня. Вид затвора зависит от конфигурации и модели клапана.

Затвор может открывать и перекрывать подачу газа, совершая возвратно-поступательные движения. Его устанавливают на сердечник, который присоединяют к электромагниту.

С наружной стороны механизма устанавливают магнитный механизм (вверху корпуса).

Принцип работы газового электромагнитного клапана Lovato серии ВН заключается в том, что когда подается электрический ток на магнитный элемент — образуется магнитное поле.

Электромагнит, находясь под воздействием поля, начинает втягиваться в катушку. Этот процесс создает направление, по которому двигается затвор.

На электромагнитный узел во время работы действуют две силы:

  • Сопротивление возвратной пружине;
  • Магнитное поле, которое зависит от электрического тока.

Если подать высокое напряжение, то магнитное поле увеличивается и преодолевает сопротивление пружины. Регулируя силу тока, можно регулировать открытие электромагнитного клапана, что приводит к контролю над подачей газа для котла, колонки или печи.

Отключенный от питания механизм возвращается в то положение, которое определено его конструкцией.

Виды и отличия

Существует главное деление всех моделей электромагнитных вентилей на три группы:

  • Нормально открытые (НО). Устройства этой группы при отключении напряжения остаются в открытом положении и обеспечивают свободное поступление газа.
  • Нормально закрытые (НЗ). Электромагнитные клапаны без поступления электрического тока имеют закрытое положение и перекрывают доступ свободного потока газа на газовой системе.
  • Универсальные. Этот тип газовых вентилей может при отключении напряжения находиться как закрытом, так и открытом состоянии.

Стоит отметить, что электромагнитные газовые клапаны могут делиться еще и по принципу движения затвора:

  • Прямого действия. Это предполагает, что затвор приходит в действие только при движении сердечника.
  • Непрямого действия. Когда затвор приходит в движение не только под воздействием сердечника, но и при помощи воздействия газа. Купить электромагнитный вентиль для газа такого типа выгодно, если предполагается большое прохождение потока, потому как экономит усилия системы.

По количеству ходов бывают:

  • Двухходовые электромагнитные клапаны. Они имеют только два отверстия: входное и выходное. Этот тип устройства лучше всего использовать, если требуется только подача или перекрытие газа на систему.
  • Трехходовые клапаны. Имеют три отверстия: входное одно и два выходных. Его плюсом является то, что возможно перенаправлять газовый поток на системе.
  • Четырехходовые электромагнитные клапаны. Имеют четыре отверстия: входное одно и три выходных. Здесь плюсом является не только возможность перераспределить поток газа, но и подключиться к дополнительным системам.

Прежде чем купить магнитный газовый клапан Lovato серии ВН, стоит обсудить, где будет применяться это устройство и какими характеристиками он должен обладать.

Следует обратить внимание на такие условия как:

  • Электрообслуживание. Лучше всего подобрать модели с дополнительной ручной регулировкой, или искробезопасные с малой мощностью.
  • Давление на трубопроводе. Не следует выбирать вентиль с номинальным давлением, которое превышает давление на трубопроводе. Это может стать причиной повреждения механизма.
  • Окружающая среда. Следует проверить паспортные характеристики клапана и убедиться, что изделие может эксплуатироваться на существующих условиях. Актуально это тогда, когда в помещении, где будет устанавливаться механизм, предполагается повышенная влажность, вибрация, высокая (или наоборот — низкая) температура, попадание прямых солнечных лучей или любые другие параметры, отличные от нормы.
  • Требуемое напряжение. Стоит проверить источник питания на устойчивое напряжение. Использует газовый электромагнитный вентиль 220 В, и если напряжение ниже, то это приведет к тому, что механизм не сможет нормально открываться и закрываться. А при повышенном напряжении — будет происходить перегрев прибора. На газовом оборудовании автомобилей это также актуально — тогда ставят газовый электромагнитный вентиль 12 вольт.

Цена на газовый электромагнитный клапан будет колебаться от типа, размера и области применения.

Электромагнитный клапан для газовой колонки зависит от модели колонки) будет стоить от 4$ до 10$. А магнитный газовый клапан Lovato для автомобиля от 10$ до 15$.

Устройства, которые применяются не для бытовой сферы — обходятся ощутимо дороже. Приведем также пару примеров.

Газовый электромагнитный клапан типа КГЭЗ в зависимости от конфигурации будет стоить около 20-25$.

Электромагнитный клапан серии ВН для газовой пушки обойдется за 43$.

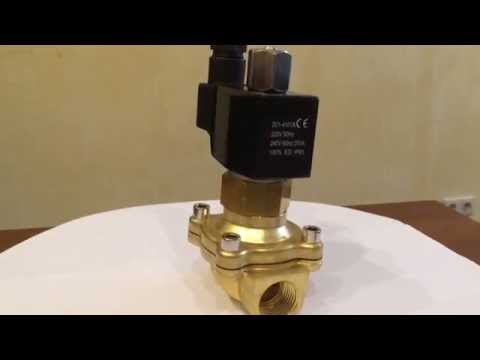

Обзор продукции (видео)

Нюансы монтажа

Электромагнитный клапан Lovato серии ВН устанавливают для помещений после газового вентиля. Рекомендуется перед клапаном устанавливать фильтр.

Чтобы правильно установить механизм, необходимо стрелку на корпусе разместить по ходу направления движения газового потока.

Узел для колонки необходимо располагать либо горизонтально, либо вертикально.

Выполняется соединение посредством резьбы (когда используются модели малого диаметра) или с помощью фланцев — для труб с большим сечением.

Как работает электромагнитный клапан?

Содержание

Электромагнитный клапан представляет собой электромеханическое устройство, которое обычно используется для управления потоком жидкости или газа.

Клапан имеет соленоид, представляющий собой электрическую катушку с подвижным ферромагнитным сердечником, называемым плунжером, в центре.

Когда электрический ток проходит через электрическую катушку, он создает магнитное поле. Это магнитное поле притягивает поршень вверх и открывает отверстие. В нерабочем положении плунжер закрывает отверстие. Этот процесс контролирует поток жидкости или газа. Это основной принцип электромагнитного клапана.


Работа электромагнитного клапана

Электромагнитный клапан в основном состоит из двух частей: соленоида и корпуса клапана.

Соленоид имеет электрическую катушку вокруг железного сердечника в центре, называемого плунжером. Когда в катушке нет заряда, она находится в обесточенном состоянии, а клапан находится в нормальном положении.

Когда ток проходит через катушку, он создает электромагнитное поле. Это магнитное поле притягивает поршень, и он движется вверх. Это откроет отверстие клапана и позволит среде течь через клапан.




Где используются электромагнитные клапаны?

Электромагнитные клапаны используются в самых разных областях, например,

⇒ Водоснабжение и водоподготовка

⇒ Машиностроение и промышленное оборудование

⇒ Системы обеспыливания

⇒ Системы рукавных фильтров

Услуги ⇒ Холодильные и холодильные установки

⇒ Большая система отопления и климат-контроль

⇒ Воздушные компрессоры

⇒ Fuel Supply

⇒ Firing Systems

⇒ Oil and Gas Control

⇒ Control of cleaning processes

⇒ Material Filling Systems


Types of Solenoid Valves
Direct Acting Solenoid Valve

Электромагнитный клапан прямого действия обычно используется в устройствах с небольшим расходом. Принцип работы электромагнитного клапана прямого действия:

Когда на электрическую катушку подается питание, она генерирует электромагнитное поле и притягивает плунжер вверх. Это откроет отверстие и позволит среде течь через него.

В электромагнитном клапане этого типа максимальное рабочее давление и скорость потока напрямую зависят от диаметра отверстия. Поэтому он обычно используется с приложениями с низким расходом.

Электромагнитный клапан прямого действия не нуждается в каком-либо давлении или перепаде давления для работы, поэтому его также можно использовать при нулевом давлении и отрицательном давлении.



Электромагнитный клапан непрямого действия (с сервоприводом или пилотным управлением)

Электромагнитный клапан косвенного действия использует небольшую разницу давлений среды над впускным и выпускным отверстиями для открытия и закрытия клапана.

Электромагнитный клапан непрямого действия также известен как клапан с сервоприводом или пилотный клапан. Как правило, для работы требуется минимальный перепад давления около 0,5 бар.

Между впускным и выпускным отверстиями имеется резиновая мембрана, как показано на рисунке. В верхней камере мембраны имеется порт низкого давления, который в идеальном состоянии перекрывается плунжером.

Когда на соленоид подается питание, отверстие открывается, что вызывает падение давления на мембране. Из-за этой разницы давлений по обеим сторонам мембраны она будет приподнята, и среда сможет течь от впускного к выпускному отверстию.

Этот механизм камеры с резиновой мембраной действует как усилитель, маленький соленоид может контролировать большой расход. Электромагнитные клапаны непрямого действия используются для управления большим расходом.



Электромагнитный клапан полупрямого действия

Электромагнитный клапан полупрямого действия обладает свойствами электромагнитного клапана прямого и непрямого действия. Благодаря этому он может работать при нулевом давлении и работать с большим расходом.

Конструкция электромагнитного клапана полупрямого действия почти такая же, как у электромагнитного клапана непрямого действия. Он имеет резиновую мембрану с небольшим отверстием и камерами давления с обеих сторон мембраны.

Единственное отличие состоит в том, что поршень соленоида напрямую соединен с мембраной. Когда на соленоид подается питание, плунжер поднимается, и материал начинает течь. Кроме того, это вызывает открытие второго отверстия на мембране, которое имеет меньший диаметр, чем основное отверстие. Это создает перепад давления в камере над мембраной, что также поднимает мембрану.

Сочетание свойств электромагнитного клапана прямого и непрямого действия приводит к тому, что электромагнитный клапан полупрямого действия работает при нулевом давлении и может работать с относительно большими расходами.



Критерии выбора электромагнитного клапана

1. Тип электромагнитного клапана

В зависимости от области применения требуется 2-ходовой или 3-ходовой электромагнитный клапан.

2. Материал корпуса

Зависит от среды, в которой используются клапаны. Нам нужно проверить химические свойства и температуру среды. Как правило, используется латунь. Нержавеющая сталь обладает хорошей химической стойкостью, устойчивостью к температуре и давлению.

3. Материал уплотнения

Материалы уплотнения следует выбирать на основе химических свойств и температуры среды. NBR, EPDM, FKM (витон) и PTFE (тефлон) являются распространенными вариантами.

4. Рабочее напряжение

Доступны электромагнитные клапаны с рабочим напряжением переменного и постоянного тока. Выберите в соответствии с доступностью ваших поставок.

5. Функция клапана

В зависимости от применения можно выбрать нормально открытый или нормально закрытый клапан. Наиболее часто используемые электромагнитные клапаны являются нормально открытыми.

6. Рабочий тип

Существуют клапаны прямого, косвенного и полупрямого действия.

7. Температура

Материал клапана должен выдерживать минимальную и максимальную температуру, где бы он ни был установлен.

8. Время отклика

Время отклика — это время, за которое клапан переходит из открытого положения в закрытое или из закрытого в открытое. Электромагнитные клапаны прямого действия работают намного быстрее, чем электромагнитные клапаны непрямого или полупрямого действия.


Надеюсь, вам понравилась эта статья о Что такое электромагнитный клапан? Как работает электромагнитный клапан? Что делает электромагнитный клапан?

Если вы нашли тему, которую я пропустил в этой статье, прокомментируйте ее в разделе комментариев ниже. Я постараюсь покрыть это.

Ссылка: Tameson



Статьи, обязательные к прочтению,

⇒ Различные типы клапанов, используемых в КИПиА.

⇒ Что такое регулирующий клапан? Как это работает?



Вы можете прочитать больше статей об электротехнике, а также найти книги, которые расширят ваши знания в области КИПиА ⇒

  • Книги по КИПиА
  • Книги по ПЛК
  • Книги по SCADA

Спасибо за внимание!

Полное руководство по конструкции, эксплуатации и замене газового клапана печи

Полное руководство по конструкции, эксплуатации и замене газового клапана печи

Все, что вам нужно знать о газовом клапане печи, собрано в одном месте.

Типичная стоимость замены газового клапана печи

Цены на газовый клапан зависят от производителя и типа. Базовые одноступенчатые газовые клапаны стоят от 100 до 250 долларов. Двухступенчатые и модулирующие газовые клапаны стоят значительно дороже. Давление газового клапана следует проверить после замены газового клапана печи. Вы можете рассчитывать на оплату труда в размере 150-250 долларов.

Сколько стоит заменить газовый клапан печи?

Замена одноступенчатого газового клапана будет стоить 250-500 долларов США. газ в систему отопления. Сегодня эти элементы управления объединены в единый узел клапана, называемый комбинированным газовым клапаном печи.

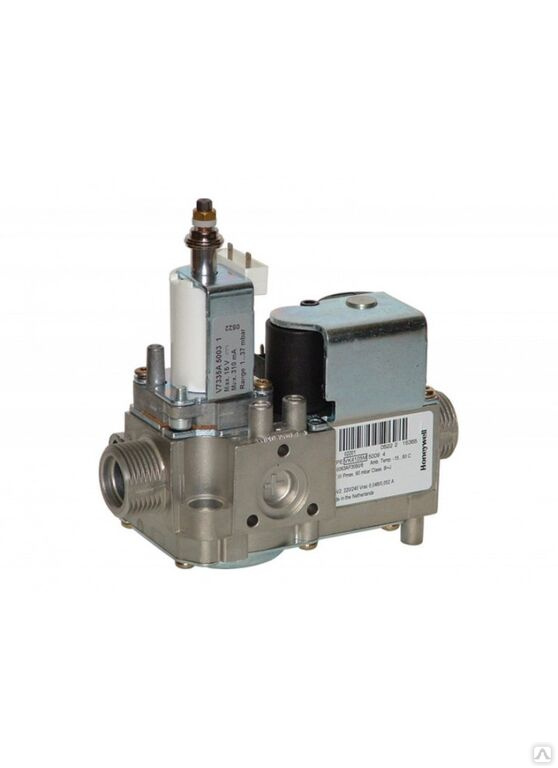

Функции комбинированных газовых клапанов:

  • Ручное управление розжигом и нормальной работой

  • Пилотная подача, регулировка и защитное отключение

  • Регулировка давления подачи газа в горелку

Газовые клапаны главной печи

Газовый клапан главной печи используется для управления подачей газа к горелкам. Клапан состоит из четырех основных частей:

  • Корпус клапана

  • Седло

  • Диск

  • Шток

Когда диск поднимается с седла клапана, газ проходит через клапан. Газовые клапаны могут быть классифицированы как прямого действия или с пилотным управлением.

Клапан прямого действия представляет собой клапан, в котором приводимый в действие механизм представляет собой то же устройство, которое механически открывает клапан. Примеры клапанов прямого действия:

  • Соленоид

  • Биметалл

  • Клапаны теплового двигателя

Мембранные клапаны пилотного действия. Диафрагма — это то, что перемещает шток, открывая и закрывая клапан. Движение диафрагмы вызвано разницей давлений. Давление на диафрагму контролируется небольшим клапаном, называемым оператором.

Пилотные регулирующие клапаны прямого действия

Электромагнитный клапан

Наиболее распространенным типом клапана прямого действия является электромагнитный клапан. Большинство электромагнитных клапанов нормально закрыты, но могут быть и нормально открытыми. Когда на катушку в нормально закрытом клапане подается питание, под действием магнетизма шток и диск клапана отрываются от седла клапана. В обесточенном состоянии вес штока или давление пружины толкают шток и диск клапана вниз, возвращая диск в исходное положение.

Электромагнитные клапаны быстродействующие. Это может вызвать проблемы. Некоторые горелки работают лучше, если давление природного газа увеличивается постепенно. Чтобы решить эту проблему, некоторые соленоиды имеют пружины и жидкость для замедления штока.

Биметаллический клапан

Биметаллические клапаны медленно открываются. Изменение температуры заставляет оператора деформироваться, снимая диск с седла. Это изменение температуры вызвано нагревателем. Клапан открывается и закрывается при включении и выключении нагревателя. Биметаллические клапаны закрываются медленно, потому что биметалл должен остыть перед закрытием клапана.

Клапан теплового двигателя

Клапан теплового двигателя работает во многом по тому же принципу, что и биметаллические клапаны. Тепло от электрического нагревателя используется для управления открытием и закрытием клапана. Разница в том, что вместо биметалла в них используется раздвижной стержень. Растяжимый стержень представляет собой стержень внутри герметичного цилиндра, заполненного жидкостью.

При нагревании цилиндра жидкость расширяется и выталкивает шток. Это давит на шток, сбивая клапан. Клапаны теплового двигателя имеют обратную посадку, поэтому нажатие на шток открывает клапан. Затем клапан закрывается под давлением пружины, а растяжимый шток остывает.

Мембранные клапаны газовых печей

В современных газовых печах используются мембранные клапаны пилотного действия. Пилотные клапаны регулируют давление на нижней стороне диафрагмы, заставляя диафрагму подниматься или опускаться. Пилотные клапаны могут быть соленоидными, биметаллическими или с тепловым двигателем.

Работа газового клапана печи

Пилотный клапан управляет выпускным отверстием, которое создает перепад давления на диафрагме, открывающей и закрывающей диафрагму. Под диафрагмой поступающее давление толкает вверх, открывая клапан.

Мембрана поднимается из-за давления под ней и пропускает газ через клапан. Когда пилот обесточен, спускная камера закрывается на выходе из клапана и открывается на входе газа. Давление в спускной камере поднимается до входного давления и заставляет диафрагму опускаться, закрывая клапан.

Высокоэффективные газовые клапаны печей

Повышение эффективности современных печей достигается за счет регулирования потока газа с помощью многоступенчатого или регулируемого газового клапана.

Двухступенчатый газовый клапан печи

Двухступенчатый газовый клапан имеет два положения: первое положение поддерживает более низкое давление в коллекторе, а второе обеспечивает более высокое давление в коллекторе. Более низкое давление первой ступени позволяет печи работать дольше в мягкую погоду. Это повышает эффективность системы за счет ограничения потерь при запуске и останове. Двухступенчатые газовые клапаны могут работать со стационарной запальной лампой, прерывистой запальной горелкой, прямым искровым зажиганием или системой зажигания с горячей поверхностью.

Работа двухступенчатого газового клапана

Двухступенчатые клапаны имеют два регулятора и два соленоидных привода для обеспечения двух различных ступеней давления. Когда срабатывает давление первой ступени, его давление воздействует на верхнюю часть диафрагмы, открывая клапан. Когда требуется вторая ступень, регулятор открывается, позволяя приложить более высокое давление к верхней части диафрагмы, открывая клапан еще больше.

Настройки двухступенчатого газового клапана

Настройка первой ступени представляет собой процент от полной производительности клапана. На некоторых клапанах регуляторы низкого и высокого давления регулируются отдельно. Регулировка регулятора высокого давления всегда меньше, чем регулировка низкого давления. Соленоид первой ступени всегда должен включаться раньше второй ступени.

Модулирующий газовый клапан печи

Модулирующие печи используются в коммуникационных системах управления. Поток газа и поток воздуха должны быть согласованы, чтобы обеспечить надлежащую скорость стрельбы. Печь будет работать на 40-100% мощности.

Модулирование работы газового клапана печи

Контроллер измеряет температуру приточного и возвратного воздуха для определения повышения температуры. Затем контроллер пропорционально регулирует вход термостата, модулирующий газовый клапан и вентилятор ECM с регулируемой скоростью для поддержания надлежащей скорости горения и температуры нагнетаемого воздуха. Некоторые системы могут учитывать другие переменные, такие как теплотворная способность газа и плотность воздуха.

Проверка и регулировка давления в газовом коллекторе печи

Давление газа в печи следует проверять после замены газового клапана печи или любого крупного ремонта газовой системы. Работу печи не следует проверять, просто увидев синее пламя. Это все равно, что проверять заправку системы кондиционирования воздуха, ощупывая линию всасывания.

Любой может положить руку на кассу и сказать, дует то жарко, то холодно. Ожидается, что специалисты по HVAC смогут подтвердить, что система работает в соответствии с проектом, используя точные измерительные приборы и расчеты.

Неправильное давление может снизить эффективность работы системы и увеличить эксплуатационные расходы. Печи с недостаточным нагревом теряют мощность, в то время как печи с чрезмерным нагревом могут представлять угрозу безопасности из-за увеличения выхода CO. При регулировке всегда устанавливайте давление в соответствии со спецификациями производителя. Обычное давление составляет от 3 до 3,5 дюймов водяного столба для печей, работающих на природном газе, и от 10,5 до 11 дюймов водяного столба для газовых печей НД.

Измерение давления газа

Для измерения этого очень низкого давления, которое значительно ниже 1 фунта на кв. дюйм, следует использовать манометр, а не обычный манометр. Можно использовать несколько различных типов манометров. Самым простым и дешевым является водотрубный манометр.

Можно использовать переносные манометры Magnehelic, однако показания некоторых типов могут быть недостаточно высокими по шкале для сжиженного нефтяного газа. Цифровые манометры хоть и значительно дороже, но удобны и точны. Преимуществом является то, что вы также можете использовать большинство цифровых манометров для считывания давления в воздуховоде, поэтому инструмент может выполнять более одной функции.

Проверка давления на подаче

Перед проверкой давления в печи необходимо сначала выполнить проверку давления в линии подачи входящего газа. Во-первых, ознакомьтесь с газовым клапаном и найдите штуцеры давления на входной и выходной сторонах клапана, а также любые винты регулировки давления на регуляторе клапана.

Как правило, номинальное давление выштамповано на корпусе клапана, а требуемое входное давление указано на табличке с техническими данными устройства. Первым шагом в проверке входного давления подачи газа является подача электроэнергии на печь и закрытие ручного запорного газового клапана, расположенного на линии подачи газа непосредственно перед печью. После того, как заглушка для отвода давления со стороны впуска будет удалена, вам, возможно, потребуется вкрутить штуцер с зазубринами, чтобы подсоединить трубку манометра. Если вы используете цифровой манометр, его необходимо обнулить в соответствии со спецификациями производителя.

Когда манометр установлен, ручной газовый клапан можно открыть, и теперь должно отображаться входящее давление. Теперь можно запускать печь для определения перепада давления в трубопроводе. Все другие газовые приборы на той же вводной линии также должны быть запущены и работать во время проверки давления. Это обеспечивает адекватную подачу газа для условий максимальной потребности.

После завершения проверки подайте электропитание на печь и закройте ручной газовый запорный кран. Извлеките прибор и замените заглушку отвода давления на входе. Если измеренная подача находится в пределах проектных ограничений печи, вы можете приступить к проверке давления.

Проверка давления в газовом коллекторе

Чтобы начать проверку давления в газовом коллекторе, подключите блок к электропитанию и закройте ручной газовый клапан, расположенный на линии подачи газа непосредственно перед печью, если это еще не сделано. Снимите заглушку для отвода давления со стороны выхода на газовом клапане и привинтите штуцер с зазубринами, чтобы при необходимости подсоединить трубку манометра. Когда манометр установлен, можно открыть ручной газовый клапан и запустить печь.

Регулировка давления газа

Регулировочный винт часто имеет колпачок или крышку с прорезью, которую необходимо снять перед регулировкой. Как правило, давление можно увеличить, повернув регулировочный винт по часовой стрелке, и уменьшить, повернув регулировочный винт против часовой стрелки.

Всегда регулируйте регулятор, чтобы обеспечить правильное давление в соответствии со спецификациями производителя оригинального оборудования, указанными на заводской табличке прибора.

После правильной настройки давления в газовом коллекторе необходимо установить на место крышку регулировочного винта, пока манометр все еще прикреплен. Это позволяет проверить, что затяжка крышки незначительно изменила настройку.

Когда все рабочие условия станут нормальными, устройство можно выключить, обеспечить электропитание и закрыть ручной газовый клапан. Затем вы можете безопасно снять манометр и заменить пробку крана давления на выходе. Теперь печь можно подготовить к нормальной работе.

Проверка на наличие утечек газа

Каждый раз, когда выполняются работы с газовой печью, работающей на природном или пропановом газе, система должна быть проверена на наличие утечек газа. Этот тест можно провести с помощью электронного газоанализатора или мыльных пузырей.

Резюме

Замена газового клапана печи является обычным ремонтом системы отопления. Вы никогда не должны пытаться ремонтировать газовый клапан печи. Замена всегда должна выполняться лицензированным и застрахованным подрядчиком по ОВКВ. Неправильная работа и тестирование приведут к неисправности вашей системы. Но не только это, утечки газа могут быть опасны для вашего дома и семьи.

Надлежащая работа вашей печи и всей системы отопления должна проверяться ежегодно на безопасность и эффективность. Свяжитесь с Blue Water Climate Control, чтобы запланировать настройку.

Работа электромагнитного клапана и типы

Работа электромагнитного клапана и типы

Работа электромагнитного клапана и типы

Работа электромагнитного клапана и типы

Соленоидный клапан открывается и закрывается под действием электромагнитной силы, поэтому его также называют клапаном с электромагнитным управлением. Если изначально клапан находится в закрытом состоянии, то после приложения электромагнитной силы он поднимет плунжер и клапан откроется. Это автоматический клапан. На рынке доступны различные типы электромагнитных клапанов в зависимости от области применения.

Что такое соленоид?

Это очень простое изобретение физики. Это не что иное, как полый цилиндр из тонкой проволоки. Когда ток проходит через провод, эта система будет действовать как магнит. Это магнитное поле будет использоваться для решения многих задач. Чем выше проходит ток, тем выше будет магнитный эффект. В настоящее время он используется практически во всех электронных приборах.

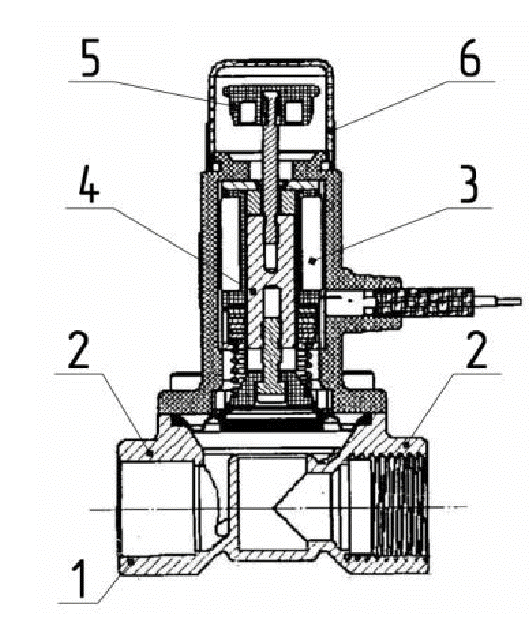

Детали электромагнитного клапана
  • Корпус клапана — это часть клапана, которая соединяется с трубой, из которой течет жидкость. Это основная граница давления. Он содержит весь соленоид в сборе внутри него.
  • Впускное отверстие клапана является точкой входа жидкости в клапан.
  • Выпускное отверстие является точкой выхода жидкости, пропускаемой автоматическим клапаном. Он выходит из клапана через выходное отверстие и по трубопроводу поступает на дальнейшую технологическую установку.
  • Обмотка катушки представляет собой длинный тонкий провод, намотанный на магнитопровод.
  • Плунжер — это деталь, которая останавливает или запускает поток жидкости. Когда на соленоид подается питание, плунжер перемещается вверх или вниз в зависимости от конструкции и пропускает жидкость. Он состоит из ферромагнитного материала. Обычно он цилиндрический.
  • Электромагнитная катушка является частью клапана, которая подает питание и поднимает плунжер. Это полый цилиндр из тонкой проволоки.
  • Пружина удерживает плунжер в положении, когда ток не течет через соленоид. Когда ток течет по проводу, плунжер действует против действия пружины и открывает клапан. Итак, после этого, когда мы хотим закрыть клапан, нам нужно вернуть поршень в правильное положение, тогда пружина сделает это за нас.
  • Отверстие — это отверстие, через которое жидкость будет течь из впускного отверстия в выпускное. В закрытом состоянии поршень остановит поток, заблокировав отверстие.

Работа электромагнитного клапана

Поскольку это автоматический клапан, сначала нам нужно понять, когда нам нужно открывать и закрывать клапан. Когда датчик определит, что нам нужна жидкость на выходе, в соленоиде потечет ток, благодаря которому плунжер будет действовать против пружины и поднимется из отверстия. Это позволит жидкости течь. После того, как датчик почувствует, что взято достаточное количество жидкости, он остановит ток, из-за чего плунжер снова перекроет отверстие и закроет клапан.

В случае, когда нам нужен больший поток жидкости, датчик отправит сообщение в систему питания, и она пропустит больший ток. Из-за увеличения тока магнитное поле будет увеличиваться, и плунжер поднимется больше, чем предыдущий подъем, что позволит большему количеству жидкости пройти через отверстие. Итак, по требованию датчик пропускает ток и в соответствии с этим плунжер поднимается.

Типы электромагнитных клапанов

Электромагнитный клапан прямого действия:

Это самый простой тип электромагнитного клапана. Для открытия и закрытия клапана не требуется никаких внешних усилий. Он очень быстродействующий, чем другие виды. Обычно он бывает двух типов: один NC (нормально закрытый), а другой NO (нормально открытый). В нормальном клапане плунжер находится в открытом состоянии при отсутствии тока, поскольку ток течет, он запирает отверстие плунжером и останавливает поток жидкости. Прямо противоположный процесс происходит в клапане NC.

Пилотный электромагнитный клапан:

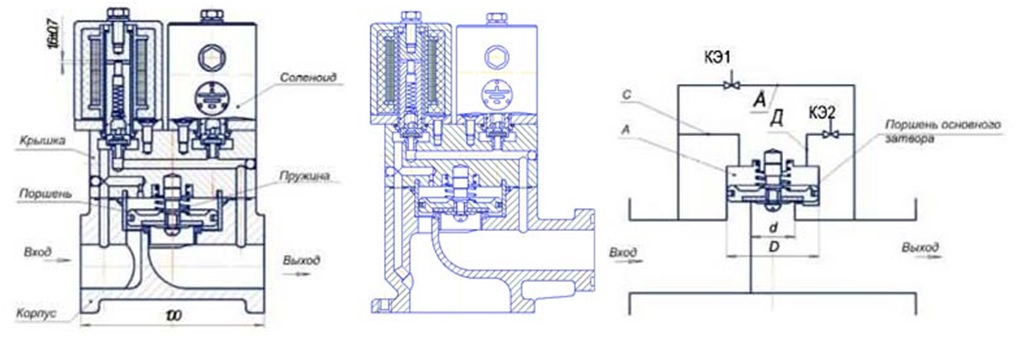

Это более сложный тип электромагнитного клапана. Здесь мы вводим диафрагму внутрь клапана. В этом клапане мы разделяем впускной и выпускной порт диафрагмой. Над диафрагмой находится одна камера, которая всегда находится под давлением поступающей жидкости и удерживает диафрагму в закрытом состоянии. Когда на соленоид подается питание, он поднимает плунжер, благодаря чему давление внутри камеры над диафрагмой уменьшается. После этого за счет снижения давления в камере откроется диафрагма и начнется подача жидкости. Посмотрите видео ниже, чтобы понять работу клапана. Он требует меньше энергии, чем электромагнитный клапан прямого действия.

Двухходовой электромагнитный клапан:

Имеет два отверстия для потока жидкости. Он находится в нормально закрытом состоянии, так как плунжер поднимется, и жидкость будет проходить.

Трехходовой электромагнитный клапан:

Имеет внутри клапана три отверстия и два отверстия. Отверстие открывается и закрывается попеременно. Доступны две различные конструкции: 1) Два впускных отверстия и одно выпускное отверстие. 2) Два выпускных отверстия и одно впускное отверстие. Первый используется, когда нам нужно смешать две жидкости, а второй используется, когда нам нужно разделить один поток на два.

Четырехходовой электромагнитный клапан:

Содержит два впускных отверстия под давлением и два выпускных отверстия.

Solenoid Valve

Applications
  • In the refrigeration system
  • Industries where compressed air is not used
  • Vacuum system
  • Automobile systems
  • Etc.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
