Электромеханический листогиб с поворотной балкой – Листогиб электромеханический с поворотной балкой

alexxlab | 07.08.2020 | 0 | Разное

Листогибы с поворотной балкой ERBEND

Гидроприводные высокомощные листогибы серии HFA

Гидравлические листогибы ERBEND HFA – это первые в мире станки, которые могут похвастаться богатым оснащением и чрезвычайно высокой мощностью.

Мощная и прочная рама, повышенный срок службы, система вертикального прижима, верхние сегменты высотой 120мм, мощность гибки 6мм, известные мировые и легкодоступные комплектующие, цифровой контроллер с дружественным интерфейсом. Возможна разработка специальных сегментов по ваши нужды.

Таким образом, листогибы ERBEND HFA могут с легкостью заменить вертикальный листогибочный пресс на любом производстве. И не нужно будет городить комплекты сложных инструментальных систем, высчитывать оптимальную ширину и глубину матрицы, подбирать оптимальную форму пуансона, испытывать сложности при установке заготовки в правильное положение. Листогиб с поворотной балкой позволит вам с легкостью гнуть широкий диапазон форм и изделий без привлечения дополнительного персонала и средств.

Диапазон толщин: 0,5 – 6,0 мм
Длина:                       1 – 4 м
Материал:                 цв. металлы / оцинкованная сталь / нержавеющая сталь

Задний упор:            750 / 1350 мм / по запросу
Раскрытие:               250 мм

Гидравлические листогибы ERBEND серии HFA в качестве опции могут быть оснащены более длинными упорами для ограничения глубины обработки, моторизованной подстройкой гибочной балки по толщине, автоматический уровень масла/тепловой цифровой контроллер/кулер.



Электроприводные листогибы с поворотным прижимом серии MFA

Электромеханические листогибы ERBEND MFA универсальные, технологичные и мощные. Станки полностью электроприводные и оснащены современной системой управления CNC.

Главная отличительная черта листогибов ERBEND MFA – двухсторонняя поворотная прижимная балка, оснащенная двумя комплектами инструмента. Если у вас возникнет в процессе работы необходимость применить другой комплект гибочного инструмента, вы просто инициируете команду и прижимная балка, поворачиваясь на 180 градусов, устанавливает инструмент в рабочее положение. Плюс такой системы в том, что эта процедура занимает менее 10 секунд! Также смену инструмента можно запрограммировать в рабочую последовательность и менять инструмент автоматически во время работы.

При этом, станки ERBEND MFA достаточно мощные и дают возможность обрабатывать детали толщиной 4,0 мм при рабочей длине 2050мм.

Диапазон толщин: 0,5 – 4,0 мм
Длина:                       1 – 4 м
Материал:                 цв. металлы / оцинкованная сталь / нержавеющая сталь
Задний упор:            1350 мм / по запросу
Раскрытие:               170 мм

Электромеханические листогибы ERBEND серии МFA в качестве опции могут быть оснащены более длинными упорами для ограничения глубины обработки, сервоприводами по всем рабочим осям, автоматической системой бомбирования.

Сервоприводные листогибы с поворотным прижимом и гибкой вверх/вниз серии SFB

Сервоприводные листогибы ERBEND SFB во всех смыслах уникальные станки.

Это первые в мире листогибы, сочетающие в себе мощь и технологичность. Листогибы ERBEND SFB оснащаются поворотной прижимной балкой для быстрой смены типа инструмента и поворотной гибочной балкой, которая, меняя плоскость гиба, дает возможность изгибать заготовку вверх и вниз.

И все это при внушительной мощности – толщина гибки 3,0мм на длине 3200мм. Обратите внимание на эти листогибы.

Диапазон толщин: 0,5 – 4,0 мм
Длина:                       2 – 4 м

Материал:                 цв. металлы / оцинкованная сталь / нержавеющая сталь
Задний упор:            1350 мм / по запросу
Раскрытие:               350 мм

Сервоприводные листогибы ERBEND серии SFB в качестве опции могут быть оснащены более длинными упорами для ограничения глубины обработки, увеличенной высотой сегментов, автоматической системой бомбирования.

mehanolog-shop.ru

Сегментный листогиб с поворотной балкой. Возможности листогибов с поворотной балкой

Применение:

Листогибочные станки применяются для изготовления металлического профиля из листового металла, гибки доборных элементов кровли, для производства водосточных систем квадратного и круглого сечения, для деталей фасадов, отливов для окон, вентиляционных систем и т.д.

К листогибочным станкам относятся:

В большинстве случаев когда речь идет о листогибах, имеются ввиду ручные листогибы с поворотной балкой.

Принцип работы листогибочного станка с поворотной балкой:

Лист металла зажимается между прижимной и основной балками и загибается на нужный угол движением поворотной балки.

Регулировка взаимного положения рабочих балок возможна в незначительных пределах, что определяет относительное постоянство их геометрических размеров.

Правильная настройка листогиба определяет постоянство получаемого внутреннего радиуса изделия (в отличие от гибочных прессов, где внутренний радиус определяется выбором инструмента). Также, это существенно упрощает подбор листогиба по максимальной толщине листа.

Стандартно на ручных листогибах работают с металлом от.03 мм до 1.5 мм, в редких случаях до 2 мм (листогиб Magnabend).


В качестве дополнительной опции к дорогим станкам поставляются различные по конфигурации варианты накладок на прижимную и гибочные балки.

Накладка на прижимную балку позволяет формировать различные варианты внутренних радиусов заготовок.

Накладки на гибочную балку используются для увеличения размера плеча и момента сил, действующих на заготовку.

Использование усиливающих накладок позволяет увеличить максимальное значение толщины листа, с которой может работать станок.

Однако, усиливающие накладки не позволяют изготавливать изделия с небольшими размерами полок.

В зависимости от толщины листа выбирается модель листогиба достаточной жесткости и производится регулировка взаимного положения балок. На толщину листа должна быть смещена вниз либо гибочная балка (ступенька), либо, в заднем направлении, прижимная балка. Также от толщины листа зависит просвет между прижимной и основной балками в закрытом положении.

Специализированные приспособления для холодной гибки листового металла представлены ручными, электромеханическими и гидравлическими агрегатами, различающимися по габаритным размерам, техническим характеристикам и функциональному назначению. Листогибы с поворотной балкой обеспечивают гарантированно высокое качество выполнения технологических операций.

ООО «ИнтерМаш» предлагает купить листогибочные станки H.M. Transtech и Jouanel

Производство: Словакия - Франция

Станок предназначен для отгибки металла заданного размера и для подгибки кромок деталей.

Рабочая длина, мм: 1000-3040

Толщина металла (400 N/mm2), мм: 0,6-2,5

Производство:Словакия - Франция

Рабочая длина, мм: 1000-3000

Производство: Франция

Станок предназначен для придания круглой формы заданного диаметра металлическим заготовкам и для подгибки кромок деталей.

Рабочая длина, мм: 1050-12050

Толщина металла (400 N/mm2), мм: 1,0-3,0

Агрегаты для различных работ

Листогибочные станки с ручным приводом предназначены для изготовления продукции различного назначения из тонколистового металла. Ручные листогибы обладают ценными преимуществами:

  • Компактные размеры.
  • Прочная сварная конструкция.
  • Удобное изготовление воздуховодных элементов.
  • Возможность изготовления швеллеров и профилей различной конфигурации.
  • Комплектация ножной педалью для удобного выполнения операций.
  • Возможность эксплуатация в помещениях, не оборудованных электросетью.

При крупносерийном производстве целесообразно использование электромеханических станков, обеспечивающих полноценную автоматизацию технологических операций. Популярные устройства с электромеханическим приводом комплектуются набором ножей различного типа для эффективного выполнения широкого спектра операций. Крупноразмерные гидравлические листогибочные прессы, оснащенные ЧПУ, предназначены для работы с листовым металлопрокатом толщиной до 3 мм.

Если вы давно мечтали работать с металлом, создавать изделия необычной формы – обязательно ознакомьтесь с материалом, изложенным ниже. Мы рассмотрим, что такое листогиб с поворотной балкой и множество других типов подобных агрегатов.

1 Листогибное оборудование сегодня – какое оно?

Из названия становится понятно назначение этих устройств, но все-таки уделим несколько минут терминологии. Итак, это станки для гибки и резки металлических листов. Впервые о подобном устройстве услышали в 19 веке, и неудивительно, ведь именно в этот период произошел значительный скачок в промышленности, появилась острая необходимость в новых конструктивных элементах, деталях и запчастях.

Первые агрегаты были исключительно ручными, механическими, максимум имели гидравлический привод. Но уже со второй половины прошлого столетия их ассортимент значительно расширился и сегодня пользуются спросом электромагнитные и электрические листогибы. Следует отметить, что изначально они использовались только в крупной промышленности, на заводах, больших фабриках и т. д. Сегодня же можно встретить аккуратные небольшие станочки в частных мастерских. Иногда их приобретают и для домашнего пользования.

В зависимости от рабочего инструмента оборудование делится на роликовые, с поворотной балкой и валковые листогибы. Причем количество роликов и валков может быть различным. Установки бывают мобильными, имеющими небольшие габариты и вес, и весьма внушающими стационарными. Масса последних достигает несколько тонн. Еще одна особенность подобных устройств – тип привода. Известны механический, гидравлический и пр.

Не так давно изменился способ управления работой и появление листогибов с ЧПУ произвело взрыв на мировом рынке. Все оборудование, начиная от простейшего и заканчивая самым сложным, имеет практически одинаковую технологическую схему. Прижимная балка фиксирует лист, а гибочная формирует необходимый профиль, все параметры задаются и контролируются с помощью электроники. Толщина рабочих листов достигает 10 мм. Большей производительности позволяет добиться комбинация удобного управления с мощным приводом, например, встречается часто гидравлический.


Листогибочный пресс с ЧПУ обладает рядом преимуществ. Прежде всего это цифровое управление. В случае опасного приближения немедленно срабатывает электронная защита. Лазерные лучи очерчивают зону опасности, и как только хотя бы одна из линий будет пересечена рукой либо иным предметом, движение режущего инструмента немедленно прекращается. Но это еще далеко не все плюсы, вы сможете загружать в с ЧПУ чертежи изделий с компьютера либо же выбирать в библиотеке деталей. Положение зажима контролируется автоматически, также осуществляется регулировка скорости и угла. При желании вы сами сможете обновить программное обеспечение. Тем более оборудование имеет USB-выход.

2 Какие установки ведомы электричеством?

Электромеханический листогиб представляет собой стационарный стан. Его особенностью является наличие редуктора и электромотора. Он нашел свое применение во многих областях, особенно в строительной. Именно на оборудовании с электрическим приводом производят фасадные кассеты, коньки, отливы, колпаки для заборов и т. д. Еще следует отметить широкий ряд материалов, с которыми справится электромеханический листогиб. Это сталь, медь, алюминий, не вызовут затруднений и металлы с защитными покрытиями.


Листогибочный кривошипный пресс имеет внушительные габариты, так что гаражным агрегатом его назвать никак нельзя. Вес этих машин превышает 9 тонн. Он применяется в судо-, авто-, машиностроении и многих других промышленных областях. Такие установки производят не только гибку, но и профилирование металлических листов. Также можно делать пробивку отверстий, штамповку. Специальные штампы позволяют работать с изделиями сложной формы. А за счет ползуна и выступающей части стола можно производить гибку деталей прямоугольной либо цилиндрической формы с замкнутым контуром. В комплектацию входит и специальный V-образный штамп. Привод устройства состоит из электродвигателя, муфты-тормоза, клиноременной передачи и редуктора с двумя скоростями.


Электрические сегментные листогибы состоят из станины и двух балок с электродвигателями. Для большего удобства предусмотрен и шкаф с ножным управлением. Главным преимуществом сегметного листогиба является огромный наб

housepic.ru

Листогиб электромеханический с поворотной балкой EFMS 2520 Stalex (Китай)

Конструкция станка имеет вертикальный ход прижимной балки (благодаря вертикальным салазкам в конструкции станка), что позволяет фиксировать заготовки с строго параллельными поверхностями и более сильным прижимом по всей длине станка, в сравнении с обычными осевыми прижимами. Наличие переносного пульта управления с двумя педалями и кнопкой аварийного останова, значительно упрощает работу оператора, что в свою очередь позволяет быстро выполнять поворот и перемещение заготовок. В конструкции станка предусмотрена регулировка высоты гибочной балки, а так же компенсатор прогиба гибочной балки. Высота просвета верхней прижимной балки без сегмента в прижатом состоянии – 51 мм.

Особенности

  • Надежная сварная стальная конструкция
  • Электродвигатели на верхней прижимной и нижней рабочей планке
  • Переносная педаль управления
  • Легкий и удобный в работе с листовым металлом
  • Простота в обслуживании
  • Верхняя сегментная планка

Производитель: Stalex

Родина бренда: Китай

Техническая характеристика листогиба электромеханического EFMS 2520
Рабочая длина гибки, мм 2520
Толщина материала, мм 1.0
Угол гибки 135°
Высота подъема прижимной планки, мм 100
Мощность двигателя (прижимная планка), кВт   0.37
Мощность двигателя (гибочная планка), кВт 0.75
Габариты, мм 3330х760х1410
Вес нетто/брутто, мм 1310/1620

Отзывы о Листогибе электромеханическом с поворотной балкой EFMS 2520


Пока нет отзывов на данный товар.


Оставить свой отзыв

Ваш отзыв поможет другим людям сделать выбор. Спасибо, что делитесь опытом!

В отзывах запрещено:
Использовать нецензурные выражения, оскорбления и угрозы;
Публиковать адреса, телефоны и ссылки содержащие прямую рекламу;
Писать отвлеченные от темы и бессмысленные комментарии.

Информация не касающаяся товара будет удалена.

www.stankoff.ru

Электромеханические листогибы SCHECHTL серии MAXI

Description

Сегментные листогибы Schechtl предназначены для изготовления сложных деталей с непараллельными гибами, поддонов, фасаддных кассет, колпаков и т.д. Листогибочная машина MAXI является высокопроизводительным станком с эксцентриковым механизмом прижима, благодаря которому достигается высокая скорость движения прижимной балки. Высота раскрытия составляет 140 мм. Элементы управления фирмы Moeller, двигатели фирмы SEW обеспечивают надежность работы. Высокая износостойкость сочленений и рабочих органов делает необходимость обслуживания минимальной. Возможны следующие варианты исполнения:

  • MAX xxx/1 - возможность задать угол гиба потенциометром. Станок оснащен задней поддержкой листа.
  • MAX xxx/EC - сенсорный экран, возможность записи до 50 программ, задается угол гиба, высота подъема прижимной балки, опускание для прессования. Станок оснащен задней поддержкой листа.
  • MAX xxx/CNC S-Touch - сенсорный экран, возможность записи до 3000 программ, графическое отображение процесса гибки на экране, полностью руссифицированный интерфейс, подбор профиля по эскизу на экране. Станок оснащен моторизованным задним упором от 50 до 1000 мм, точность 0,1 мм

Модель MAXI  представляют собой универсально-гибочные машины с моторным приводом и сегментированными рабочими органами для профессиональной гибки стальных листов толщиной до 2,0 мм (рабочая длина 1000 мм).

Главная особенность MAXI – сегментированные рабочие органы 3-х элементов: стола, прижимной и гибочной траверс.

Некоторые отдельные сегменты имеют ширину от 30 мм до 100 мм. Все  детали стола, прижимной и гибочной траверс закреплены надежным патентованным разъемным соединением на специальной крепежной направляющей. Благодаря этому можно оперативно и любым образом комбинировать и переставлять сегменты без применения винтовых соединений.

К тому же, отдельные элементы можно просто и быстро вынимать из крепления, тогда между сегментами будут образованы свободные пространства, что позволяет рабочим органам изгибаться во все стороны, без использования каких-то  дополнительных вкладок. При этом уже согнутые детали не будут повреждены.

Система раздельных накладок обеспечивает максимум свободы при работе с моделью MAXI. Благодаря идеальному сочетанию всех сегментов можно осуществлять сразу несколько рабочих операций без траты времени на перенастройку машины.

.Сочетание современного сенсорного управления «CNC-Touch» SCHECHTL с моторным упором для ограничения глубины обработки делает данную модель экономичной и максимально рациональной гибочной системой для сложной обработки листового материала.

Общие характеристики модели MAXI:

  • основной комплект оборудования с одноступенчатым управлением на  один угол гибки;
  • специальное современное сенсорное управление CNC-Touch с 15" цветным монитором;
  • моторный упор ограничения глубины обработки включает предохранительный упор;
  • в техническом обслуживании подшипники и направляющие не нуждающиеся;
  • высокопрочный подвижный ножной выключатель;передовая приводная техника «SEW»
  • Технические характеристики

Комплектация

  • Механический привод и мотор-редукторы SEW.
  • Станок с сегментами прижимной балки 20°
  • Элементы управления Moeller.
  • Подшипники и направляющие, не требующие технического обслуживания.
  • Передвижной ножной переключатель.
  • Электропитание 16 А с помощью 5-метрового кабеля, поставляемого в Европе.



Опции:

  • Для станков с CNC-управлением электромеханический задний упор (1000 мм, 1500 мм, 2000 мм).
  • Для станков с 1 - ступенчатым управлением ручной задний упор (500 мм или 750 мм).

stanpromsnab.ru

Электромеханический гибочный станок SCHECHTL MAX

Описание

Листогибочная машина MAX является высокопроизводительным станком с эксцентриковым механизмом прижима, благодаря которому скорость прижима заготовки составляет 50 мм/сек. Гибочная балка поворачивается со скоростью 80°. Элементы управления фирмы Moeller, двигатели фирмы SEW обеспечивают надежность работы. Высокая износостойкость сочленений и рабочих органов делает необходимость обслуживания минимальной. Высота подъема прижимной балки 140 мм, позволяет удобно размещать заготовку. Предусмотрены следующие варианты исполнения:

  • MAX xxx/1 - возможность задать угол гиба потенциометром. Станок оснащен задней поддержкой листа.
  • MAX xxx/EC - сенсорный экран, возможность записи до 50 программ, задается угол гиба, высота подъема прижимной балки, опускание для прессования. Станок оснащен задней поддержкой листа.
  • MAX xxx/ECT - сенсорный экран, возможность записи до 50 программ, задается угол гиба, высота подъема прижимной балки, опускание для прессования. Станок оснащен моторизованным задним упором 750 мм, точность 0,3 мм
  • MAX xxx/CNC S-Touch - сенсорный экран, возможность записи до 3000 программ, графическое отображение процесса гибки на экране, полностью руссифицированный интерфейс, подбор профиля по эскизу на экране. Станок оснащен моторизованным задним упором 1000 мм, точность 0,1 мм
  • Технические характеристики
МодельMAX 100MAX 150MAX 200MAX 250MAX 310MAX 400
Длина листа, мм104015402040254031004040
Толщина листа, сталь (σв < 400 МПа), мм3,53,02,52,01,51,0
Толщина листа, алюминий (σв < 250 МПа), мм5,04,54,03,02,01,5
Размеры, мм. (Модели c 1-ступенчатым управление, EC).1950x
660x
1200
2450x
660x
1200
2950x
660x
1200
3450x
660x
1200
3990x
660x
1200
4950x
660x
1200
Размеры, мм. (Модели CNC)1950x
1800x
1440
2450x
1800x
1440
2950x
1800x
1440
3450x
1800x
1440
3990x
1800x
1440
4950x
1800x
1440
Масса, кг. (Модели c 1-ступенчатым управление, EC).155017401940213523252700
Масса, кг. (Модели CNC)161818232030223524652850

Комплектация

Базовая комплектация:



  • Станок с накладками гибочной балки 68/10 и 68/24
  • Блок ножного выключателя
  • Трехфазная вилка стандарта EU/16А с кабелем 5 м
  • Острокантная накладка прижимной балки 20° R=1 мм



Опции:



  • Задний упор 500 мм или 750 мм
  • Задний упор 500 или 750 мм с поддержкой тонкого листа
  • Сегментный инструмент прижимной балки h=55 или 93 мм с монтажной шиной
  • Сегментный инструмент прижимной балки h=107 мм с быстросъемной монтажной шиной
  • Второй блок ножного выключателя
  • Дополнительные варианты накладок на прижимную и гибочную балки
  • Моторизованный задний упор с пневмоприводом 1500 мм, 2000 мм, 3150 мм для станков с CNC управлением

stanpromsnab.ru

Электромеханические листогибы SCHECHTL серии MAXI

Описание

Сегментные листогибы Schechtl предназначены для изготовления сложных деталей с непараллельными гибами, поддонов, фасаддных кассет, колпаков и т.д. Листогибочная машина MAXI является высокопроизводительным станком с эксцентриковым механизмом прижима, благодаря которому достигается высокая скорость движения прижимной балки. Высота раскрытия составляет 140 мм. Элементы управления фирмы Moeller, двигатели фирмы SEW обеспечивают надежность работы. Высокая износостойкость сочленений и рабочих органов делает необходимость обслуживания минимальной. Возможны следующие варианты исполнения:

  • MAX xxx/1 - возможность задать угол гиба потенциометром. Станок оснащен задней поддержкой листа.
  • MAX xxx/EC - сенсорный экран, возможность записи до 50 программ, задается угол гиба, высота подъема прижимной балки, опускание для прессования. Станок оснащен задней поддержкой листа.
  • MAX xxx/CNC S-Touch - сенсорный экран, возможность записи до 3000 программ, графическое отображение процесса гибки на экране, полностью руссифицированный интерфейс, подбор профиля по эскизу на экране. Станок оснащен моторизованным задним упором от 50 до 1000 мм, точность 0,1 мм

Модель MAXI  представляют собой универсально-гибочные машины с моторным приводом и сегментированными рабочими органами для профессиональной гибки стальных листов толщиной до 2,0 мм (рабочая длина 1000 мм).

Главная особенность MAXI – сегментированные рабочие органы 3-х элементов: стола, прижимной и гибочной траверс.

Некоторые отдельные сегменты имеют ширину от 30 мм до 100 мм. Все  детали стола, прижимной и гибочной траверс закреплены надежным патентованным разъемным соединением на специальной крепежной направляющей. Благодаря этому можно оперативно и любым образом комбинировать и переставлять сегменты без применения винтовых соединений.

К тому же, отдельные элементы можно просто и быстро вынимать из крепления, тогда между сегментами будут образованы свободные пространства, что позволяет рабочим органам изгибаться во все стороны, без использования каких-то  дополнительных вкладок. При этом уже согнутые детали не будут повреждены.

Система раздельных накладок обеспечивает максимум свободы при работе с моделью MAXI. Благодаря идеальному сочетанию всех сегментов можно осуществлять сразу несколько рабочих операций без траты времени на перенастройку машины.

.Сочетание современного сенсорного управления «CNC-Touch» SCHECHTL с моторным упором для ограничения глубины обработки делает данную модель экономичной и максимально рациональной гибочной системой для сложной обработки листового материала.

Общие характеристики модели MAXI:

  • основной комплект оборудования с одноступенчатым управлением на  один угол гибки;
  • специальное современное сенсорное управление CNC-Touch с 15" цветным монитором;
  • моторный упор ограничения глубины обработки включает предохранительный упор;
  • в техническом обслуживании подшипники и направляющие не нуждающиеся;
  • высокопрочный подвижный ножной выключатель;передовая приводная техника «SEW»
  • Технические характеристики

Комплектация

  • Механический привод и мотор-редукторы SEW.
  • Станок с сегментами прижимной балки 20°
  • Элементы управления Moeller.
  • Подшипники и направляющие, не требующие технического обслуживания.
  • Передвижной ножной переключатель.
  • Электропитание 16 А с помощью 5-метрового кабеля, поставляемого в Европе.



Опции:

  • Для станков с CNC-управлением электромеханический задний упор (1000 мм, 1500 мм, 2000 мм).
  • Для станков с 1 - ступенчатым управлением ручной задний упор (500 мм или 750 мм).

stanpromsnab.ru

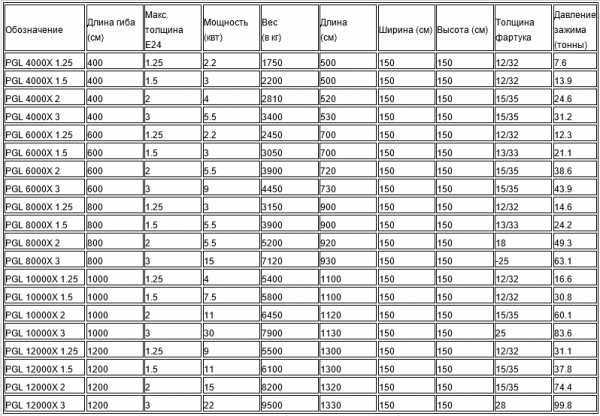

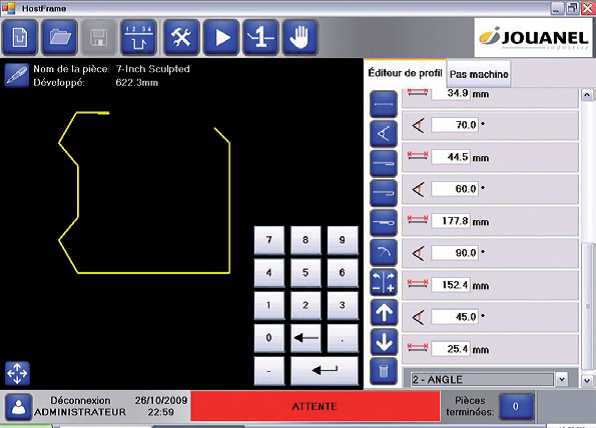

Гидравлический листогиб с поворотной балкой Jouanel серии PGL

Description

Листогиб большой длины PGL

Стальная сварная конструкция с широкой рамой для большей жесткости •

Глубина заднего упора: 1300 мм •

Прижим из твердой закаленной стали (42СD4) •

Управление станком с 2х разных точек •

Соответствие стандартам EС •

Внимание! Без установленного ЧПУ станок не может работать!

Выберите один из вариантов ЧПУ :



Цифровое программное управление SIEM-PRO

Цветной тактильный 6-дюймовый экран •

Коды доступа: инженер-программист/сервисный инженер/ оператор •

Электрический задний упор: ход 25-1300 мм, точность ± 0,1 мм, 2 рабочих положения, • автоматический отвод упора

Автоматическое изменение скорости заднего упора •

Объем памяти – 1000 программ, каждая до 20 гибов •

ЧПУ дает подсказку в каком порядке гибы должны делаться и где металл надо • переворачивать

Подсчет произведенных деталей и обратный отсчет •

Автоматическая коррекция угла гибки в зависимости от толщины и вида материала. •





ЧПУ – Цифровое графическое программное управление PGL-GRAPH



Динамическое графическое цифровое управление с тактильным экраном 15’’ и защитой •

Коды доступа: инженер-программист/сервисный инженер/ оператор •

Срабатывание электронной защиты в случае опасного приближения оператора к • рабочим инструментам (стандарты ЕС 2009)

Советы по проведению техобслуживания станка •

Автоматический анализ возможности изготовления профиля •

Возможность загружать чертежи профилей с персонального компьютера. • Проконсультируйтесь с нами!

Возможность обновления программ через порты USB •

Библиотека деталей •

Автоматическое создание графических программ •

Вместимость 1000 программ •

Программирование на экране с помощью таблиц или графики •

Автоматический контроль положения зажима (открывание и закрывание) •

Переменная скорость и автоматическая коррекция угла гиба в зависимости от толщины • материала (90°/ с)

Изменение и копирование программ •

Изменение радиуса гиба в 3 диапазонах. •

Симулирование гибки профиля с учетом реальных размеров прижимной балки •

ЧПУ дает подсказку в каком порядке гибы должны делаться и где металл надо • переворачивать

Подсчет произведенных деталей и обратный отсчет •

ЧПУ показывает насколько требуется изменить профиль, чтобы его можно было сделать • на станке

Электрический задний упор с автоматическим изменением скорости : •

Точность + - 1/10 мм --

Автоматическое измение скорости --

В заднем упоре можно установить до 12 пальцев --

Ход заднего упора от 25 до 1300 мм --

Скорость от 300 мм/с до 500мм/с --

  • Библиотека деталей



Библиотека деталей

Редактирование профиля






Дополнительное оборудование

Гидравлический роликовый нож • PGL-COUT

Оснащен съемной опорой для широких полос --

Регулировка угла резки и зазора между лезвиями --

Толщина обрабатываемой листовой стали: 1,5 или 3,0мм --

Рабочий стол на колесах •

4 000 x 1 000 x 930 mm --PGL-TABLE4

6 000 x 1 000 x 930 mm --PGL-TABLE6



ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЛИСТОГИБОЧНОГО ПРЕССА






stanpromsnab.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
