Счетчики СЭТ1-4А

Новости

Все новости

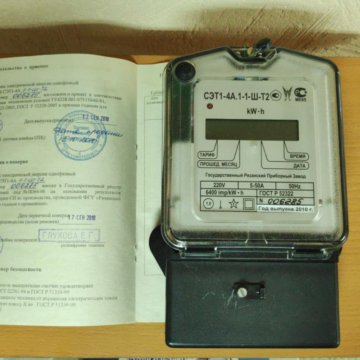

Однофазные многотарифные счетчики электрической энергии СЭТ1-4А

Сертификат соответствия № РОСС RU.ME65.В01061
Занесен в Государственный реестр средств измерений под №18364-06

Счетчики СЭТ1-4А соответствуют требованиям ГОСТ Р 52320 (МЭК 62052-11:2003) и предназначены для коммерческого учета активной энергии в однофазных двухпроводных цепях переменного тока и организации расчетного учета ее по 1-4 тарифам, восьми временным зонам суток, устанавливаемым раздельно для рабочих, субботних, воскресных и праздничных дней раздельно в 12 сезонах.







Варианты исполнения:



Условное обозначение счетчикаНоминальное напряжение, ВНоминальный и максимальный ток, АКласс точностиТип интерфейса
СЭТ1-4А. 1-1-Ш 220 5-50 1.0 RS-232
СЭТ1-4А.2-1-Ш 220 5-50 1.0 RS-485



Тип датчика тока:
Ш – шунт

Счетчики СЭТ1-4A могут использоваться автономно и в составе автоматизированных систем коммерческого учета электроэнергии (АСКУЭ).

Технические характеристики



Класс точности 1.0
Номинальное напряжение, В 220
Базовый и максимальный ток, А 5-50
Точность хода часов, с/сут. ±5
Номинальная частота измерительной сети, Гц 50
Порог чувствительности, Вт, не более 5,5
Передаточное число (А) основного передающего устройства, имп/кВт*ч 6400
Длительность импульсов основного передающего устройства, с, не менее 0,12
Полная потребляемая мощность при номинальном токе, В*А, не более 0,1
Диапазон рабочих температур, °С -25. ..+55;
-40…+55
Габаритные размеры, мм 211х123х70
Средняя наработка до отказа, час 100000
Масса, кг, не более 1
Межповерочный интервал, лет 10
Средний срок службы, не менее, лет 30



Счетчики СЭТ1-4А обеспечивают:

  • Учет электроэнергии раздельно по тарифам: текущие показания, показания за текущий месяц показания за прошедшие 15 месяцев (кВт/ч).
  • Отображение информации на ЖКИ.
  • Переключение режимов отображения с кнопки или автоматически через интервал времени.
  • Автоматический переход на “летнее” и “зимнее” время.
  • Отсчет и возможность вывода на ЖКИ значения текущего времени.
  • Вывод на ПЭВМ информации по учету электроэнергии.
  • Защиту от несанкционированного изменения введенной и накопленной информации.
  • Запись времени и даты изменения параметров.

Счетчик ведет учет и отображение следующих параметров:

  • текущие показания счетчика по 4 тарифам;
  • потребленная электроэнергия за текущий месяц по 4 тарифам;
  • потребленная электроэнергия за прошедший месяц по 4 тарифам;
  • текущая дата;
  • текущее время.

Отображение информации производится на едином ЖКИ. Сохранение введенной информации и данных учета электроэнергии при отсутствии питания не менее 40 лет.

Счетчик позволяет считывать по интерфейсу обмена следующую информацию:

  • заводской номер счетчика;
  • текущие показания счетчика по 4 тарифам;
  • потребленную электроэнергию за текущий месяц по 4 тарифам;
  • потребленную электроэнергию за прошедшие 15 месяцев по 4 тарифам;
  • текущие дату и время;
  • тарифное расписание раздельно для рабочих, выходных и праздничных дней;
  • календарь праздничных (нестандартных) дней;
  • дату, время перехода на летний режим работы;
  • дату, время перехода на зимний режим работы;
  • пароли доступа;
  • дату последних корректировок параметров;
  • режимы отображения информации на ЖКИ;
  • состояние счетчика с перечнем ошибок в работе, если они имеются.

Счетчик позволяет записывать по интерфейсу обмена следующую информацию:

  • локальный адрес;
  • текущую дату и время;
  • тарифное расписание;
  • календарь праздничных (нестандартных) дней;
  • дату, время перехода на летний режим работы;
  • дату, время перехода на зимний режим работы;
  • пароли доступа;
  • режимы отображения информации на ЖКИ.

Вся считываемая и записываемая информация в счетчике защищена паролями доступа, кроме того, запись параметров в счетчик возможна только при установленной заглушке разрешения записи.

Гарантия 2,5 года со дня ввода в эксплуатацию.

Маркировка зажимов и схема включения счётчика

Рисунок 1.
Схема включения счетчика СЭТ1-4А (интерфейс RS232) (при непосредственном включении)



1 Цепь последовательная
2 Цепь параллельная
3 Цепь последовательная
4 Общ. параллельной и последовательной цепей
5 Общ. параллельной и последовательной цепей
6 Вкл. поверки часов (Вкл. 2)
7 Общ. цепей управления поверочным / телеметрическим выходами и разрешением записи параметров счетчика
8 Вкл. поверки часов и разрешение записи параметров
9 “-” телеметрического выхода
10 “-” приемника ИРПС
11 “+” общ. телеметрии и ИРПС
12 “-” передатчика ИРПС





Рисунок 1а.
Схема включения счетчика СЭТ1-4А (интерфейс RS485)
(при непосредственном включении)



1 Цепь последовательная
2 Цепь параллельная
3 Цепь последовательная
4 Общ. параллельной и последовательной цепей
5 Общ. параллельной и последовательной цепей
6 Включение ограничения
7 Общ. цепей управления поверочным / телеметрическим выходами и решением записи параметров счётчика
8 Вкл. поверки часов и разрешение записи параметров
9 “-” телеметрического выхода, поверочного выхода, выход часов
10 RS 485 A
11 “+” общ. телеметрии
12 RS 485 B


Отображение информации в автономном счетчике СЭТ1-4А



Внешний вид ЖКИ со всеми включенными сегментами:

Вид отображаемой информации и последовательность ее отображения зависят от программы, записанной в счетчик (запись программы осуществляется энергосбытовой организацией в соответствии с документом “УИС. ПО. Счетчик .01. ИЭ”).

Однофазный однотарифный счетчик электрической энергии СЭТ1-1-1-Ш, Однофазные

proelectro.ru → Витрина продукции → Электрические щиты, щитовое оборудование

Учёт активной энергии в однофазных двухпроводных сетях переменного тока. Могут использоваться в качестве телеметрического датчика мощности информационно-измерительных систем автоматического учёта энергопотребления.

Назначение
Учёт активной энергии в однофазных двухпроводных сетях переменного тока. Могут использоваться в качестве телеметрического датчика мощности информационно-измерительных систем автоматического учёта энергопотребления.

Отличительные особенности

  • Ударопрочная, негорючая, экологически чистая пластмасса
  • Отсчётное устройство антиреверсивного типа с двойным магнитным экраном
  • Светодиодная индикация наличие тока в цепи нагрузки, при этом частота погасания светодиода пропорциональна уровню энергопотребления.
  • Защита от недоучёта и хищения электроэнергии путём изменения подключения входных/выходных цепей (учёт энергии по модулю)
  • Малое собственное энергопотребление
  • Возможность крепления на DIN-рейку (замок устанавливается по заявке)
  • Двойной технологический запас по точности измерений
  • Печатная плата выполнена с использованием безвыводных радиоэлементов (ЧИП-монтаж) на Голландском оборудовании.
  • Контактная группа (клеммные зажимы) из латуни

Технические характеристики

  • Класс точности: 1.0
  • Номинальное напряжение, В: 220
  • Базовый и максимальный ток, А: 5-50 (60)
  • Порог чувствительности, Вт, не более: 2,75
  • Передаточное число (А) основного передающего устройства, имп/кВт*ч: 6400
  • Длительность импульсов основного передающего устройства, с, не менее: 0.12
  • Полная потребляемая мощность, Вт, не более: 2
  • Диапазон рабочих температур, °С: -40…+55
  • Габаритные размеры, мм: 186х109х70
  • Масса, кг, не более: 1. 0

 Характеристики надёжности

  • Средняя наработка до отказа – 140 000 час.
  • Средний срок службы – 30 лет
  • Гарантийный срок – 8 лет со дня ввода в эксплуатацию
  • Межповерочный интервал – 16 лет

  • Однофазный однотарифный счетчик электрической энергии СЭТ1-1-1-TШ.
  • Однофазный многотарифный счетчик электроэнергии СЭТ1-4А.




Государственный Рязанский приборный завод является поставщиком бренда ADD в Рязанской области

Бренд: ADD

Российская компания ЗАО «А.Д.Д.» основана в 1988 году для реализации комплексных решений на базе энергоэффективных технологий, способствующих повышению энергетической безопасности объектов промышленности, инфраструктуры и городского хозяйства. Основные направления бизнеса Группы компаний «А.Д.Д.»: энергетический консалтинг, энергетический инжиниринг, управление энергоресурсами, сервис на…

в Рязанской областиво всех регионах

Похожие товары: Государственный Рязанский приборный завод

Однофазный однотарифный счетчик электрической энергии СЭТ1-1-1-TШ

Учёт активной энергии в однофазных двухпроводных сетях переменного тока. Счётчик построен на основе двухканального измерителя мощности, что позволяет применять два датчика тока: электрический шунт,…

Счетчик электрической энергии микропроцессорный многотарифный трехфазный ГАММА 3

Назначение: Учет активной и реактивной энергии в двух направлениях по дифференцированным во времени тарифам в трехфазных сетях переменного тока промышленной частоты Формирование базы данных,…

Однофазный многотарифный счетчик электроэнергии СЭТ1-4А

Назначение Счетчики предназначены для измерения активной энергии в цепях переменного однофазного тока с возможностью автономного раздельного учёта в тарифных зонах суток, а также для использования. ..

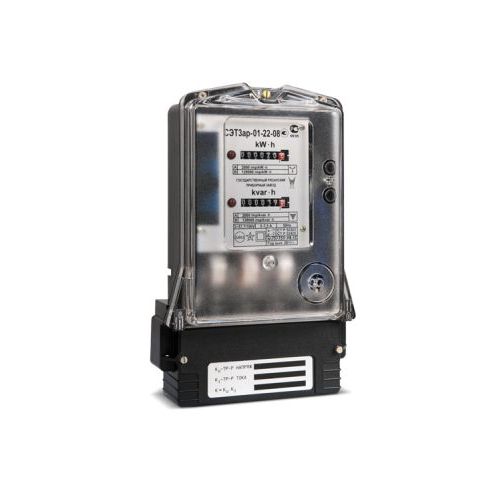

Трёхфазный однотарифный счётчик учета активной и реактивной энергии СЭТ 3а

Назначение Учёт активной энергии в одном направлении в трехфазных 3- и 4-проводных сетях переменного тока непосредственно или через измерительные трансформаторы, автономно или в составе…

Трёхфазный однотарифный счётчик учета реактивной энергии СЭТ 3р

Назначение Учёт реактивной энергии в одном направлении в трехфазных 3- и 4-проводных сетях переменного тока непосредственно или через измерительные трансформаторы, автономно или в составе…

Трёхфазный однотарифный счётчик учета активн/реактивн энергии на 2 направ. СЭТ 3

Назначение Для учета активной или реактивной энергии на два направления в трехфазных 3- и 4-проводных сетях переменного тока через измерительные трансформаторы, автономно или в составе…

Трёхфазный однотарифный счётчик учета активной и реактивной энергии СЭТ 3ар

Назначение Одновременный учет активной и реактивной энергии в одном направлении в трехфазных 3- и 4-проводных сетях переменного тока непосредственно или через измерительные трансформаторы,.

..

Трёхфазный многотарифный счётчик активной энергии СЭТ 3а

Назначение Учёт активной энергии в одном направлении в трехфазных 3-х и 4-х проводных сетях переменного тока частотой 50 Гц. Учет ведется непосредственно или через измерительные трансформаторы…
