Электромагниты ЭМД ЭМ 25Пл КЭП УИМ КМП

Каталог комплектующих, запчастей, оборудования

Каталог

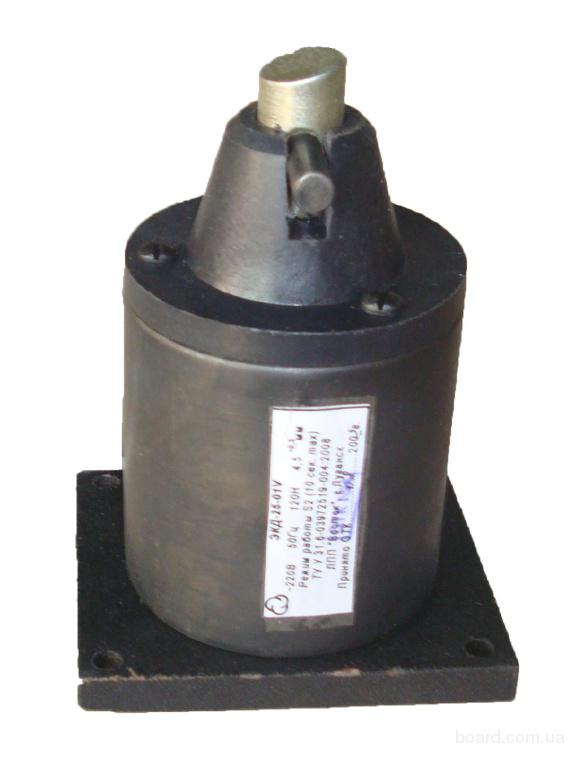

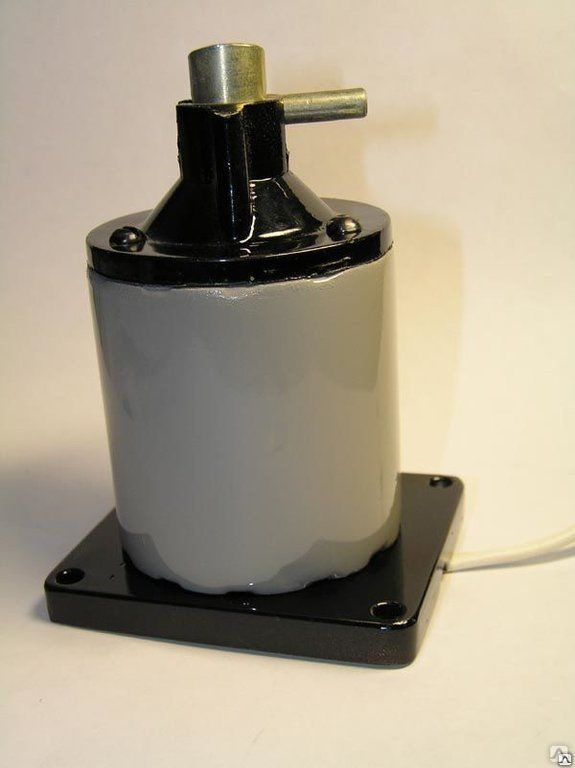

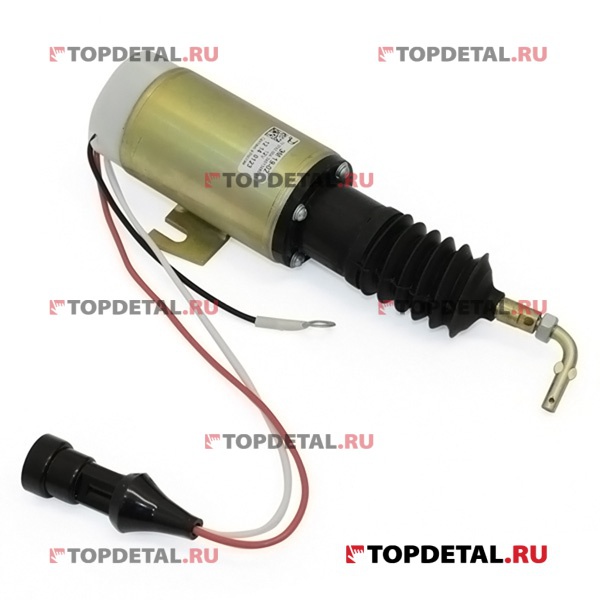

Электромагниты ЭМД

Электромагниты ЭМД длинноходовые предназначены для применения в качестве привода для дистанционного управления различными механизмами, рабочие органы которых требуют возвратно-поступательного перемещения.

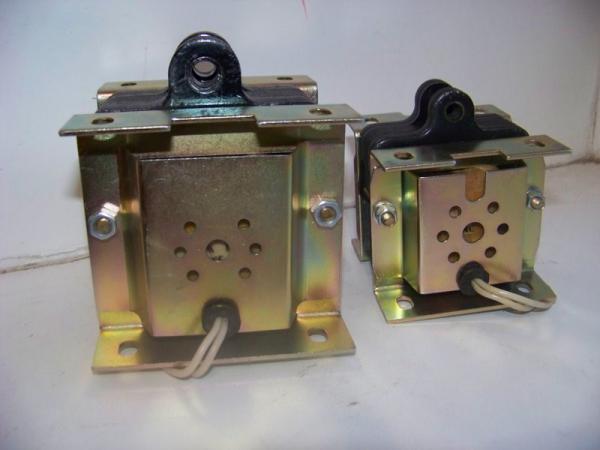

Электромагниты типа ЭМД заменяют электромагниты МИС, ЭМ33, ЭД, ЭМ44 и по своим характеристикам и присоединительным размерам полностью им соответствуют.
Отличительной особенностью электромагнитов серии ЭМД является полное отсутствие пускового тока и повышенная степень защиты.

Цены на сайте указаны без учета НДС

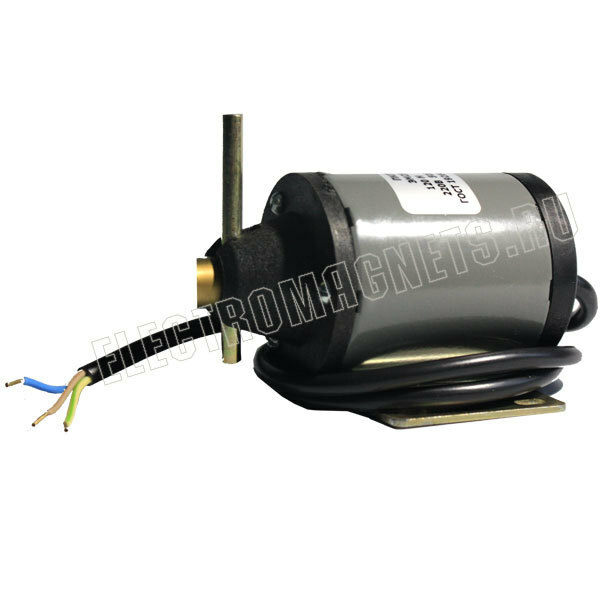

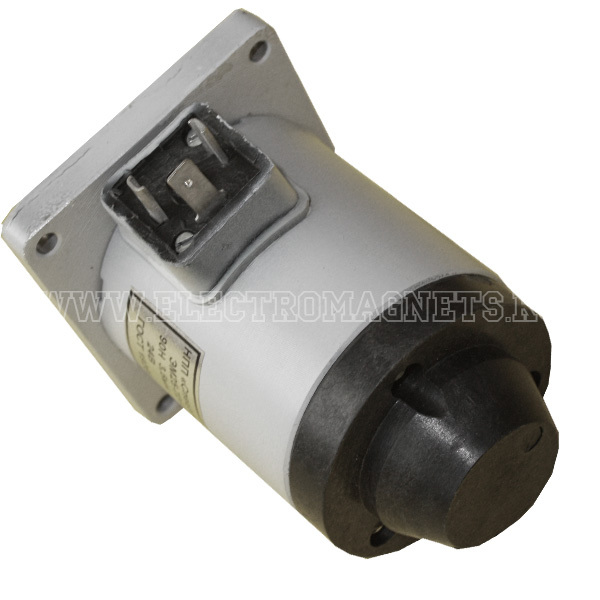

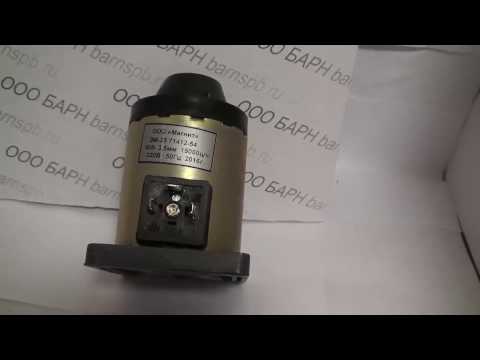

Электромагниты ЭМ 25П и ЭМ 25Пл

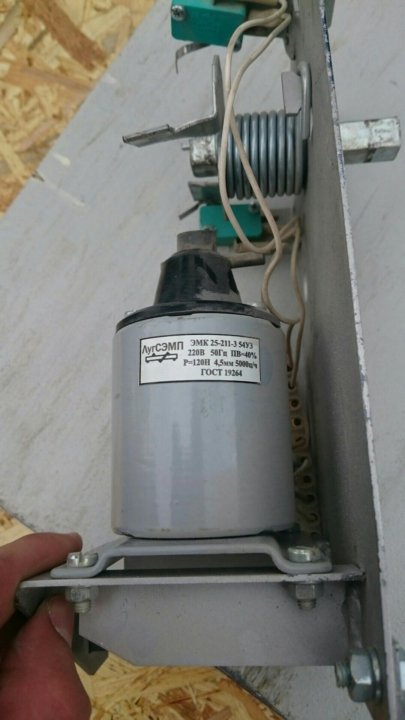

Электромагниты ЭМ25Пл, ЭМ25П для противопожарных клапанов выпускаются по стандарту ТУ 3428-009-00213575-98. Предназначены для использования в качестве электромагнитной защелки для клапанов противопожарных систем вентиляции.

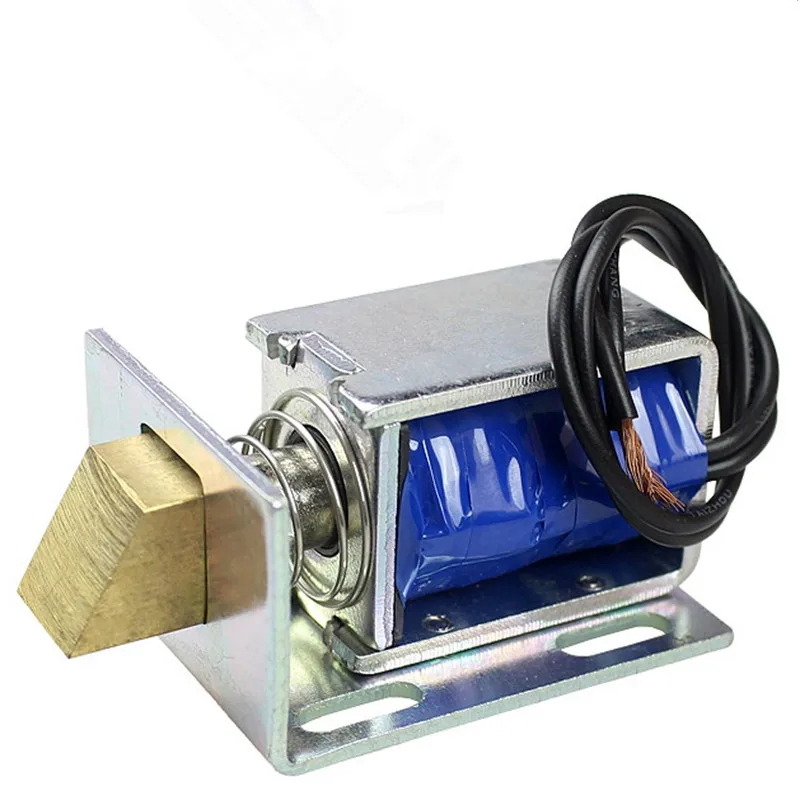

Используются как электромагнитные защелки для клапанов противопожарных систем вентиляции, шиберов, заслонок, электромагнитных замков и т.п.
Встроенная в корпус электромагнита пружина удерживает якорь электромагнита в исходном состоянии. При подаче на катушку напряжения якорь электромагнита, преодолевая усилие пружины, втягивается в корпус. Электромагниты для противопожарных клапанов выпускаются для включения в сеть постоянного (12В, 24В) и переменного тока (220В 50Гц).

Качество противопожарных электромагнитов (электроприводов) ЭМ 25Пл, ЭМ 25П подтверждено тем, что ведущий отечественный изготовитель противопожарных клапанов ЗАО «Вингс-М» уже более 10 лет использует электромагнитные приводы производства НПП «Спецэлектромагнит».

Сравнительный анализ противопожарных электромагнитов

Сравнительный анализ противопожарных электромагнитов, или Какой электромагнит выбрать для системы пожарной автоматики

В последнее время организации, производящие монтаж систем дымоудаления зданий, стали обращать внимание на проблемы, связанные с необходимостью одновременного открытия нескольких противожарных клапанов с электромагнитным приводом. Данная проблема возникает при использовании электромагнита большой мощности.

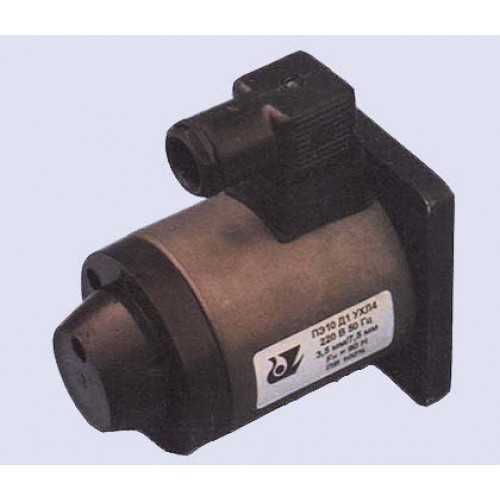

Произведём сравнительный анализ противопожарных электроприводов различных производителей.

1. Противопожарные электромагниты ЭМ 25 Пл, ЭМ 25П производитель ООО НПП «Спецэлектромагнит», г.Комсомольск Ивановской области.
2. Электромагнит ЕИВГ 9.052-00-00 производитель ОАО «Серпуховской электромеханический завод», г.Серпухов Московской области.

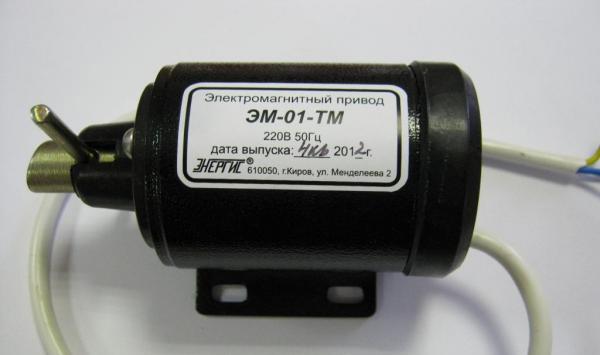

3. Электромагнитный привод ЭМ 01-Т производителя ЗАО «Энергис», г.Киров.

Для питания более мощных электромагнитов необходимо применять более мощные блоки питания, провода большего сечения, при этом продолжительность их включения указана расплывчатыми формулировками. Соответственно, в ходе наладочных работ при нахождении электромагнитов ЕИВГ 9.052-00-00 и ЭМ 01-Т под напряжением более 10 с. Возможен их выход из строя, для электромагнитов ЭМ 25Пл, ЭМ 25П это время увеличивается до 1 ч.

Номинальная потребляемая мощность у электромагнитов
ЭМ 25 Пл, ЭМ 25П составляет 44 Вт,
ЕИВГ 9.052-00 – 220Вт,
ЭМ 01-Т – 317 Вт.

Номинальный потребляемый ток
у электромагнитов ЭМ 25 Пл, ЭМ 25П составляет 0,2 А,
у электромагнитов ЕИВГ 9.052-00 – 1 А,
у электромагнитов ЭМ 01- Т потребляемый ток составляет 1,45 А.

Продолжительность включения (ПВ %)у электромагнитов ЭМ 25 Пл, ЭМ 25П составляет 40%,
у электромагнитов ЕИВГ- не указано (расчётное значение 6-8%),
у электромагнитов ЭМ 01-Т составляет 3%.

Номинальное тяговое усилие
у электромагнитов ЭМ 25 Пл, ЭМ 25П составляет 11 Н,
у электромагнитов ЕИВГ 9.052-00 – 6 Н,
у электромагнитов ЭМ 01-Т тяговое усилие составляет 1,5 Н.

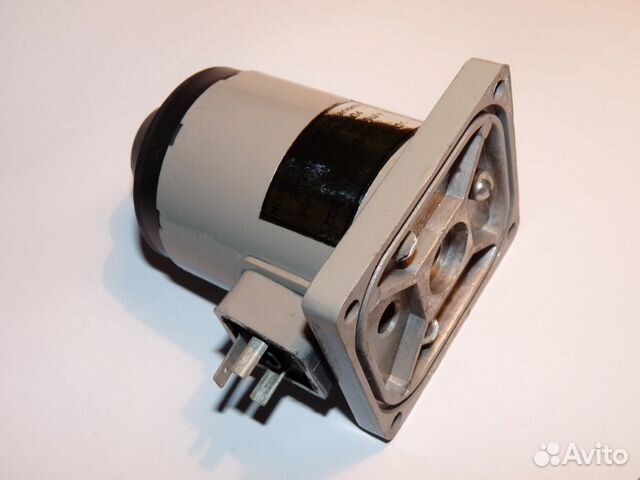

Электромагниты КЭП

Электромагниты КЭП предназначены для применения в качестве исполнительного механизма в тормозных устройствах больших габаритов. Приводы серии КЭП полностью заменяют электромагниты серии КМТ, при этом вес приводов серии КЭП меньше в 4 раза, а потребляемая мощность – в 5-10 раз. Наиболее широко приводы КЭП используются при производстве и ремонте эскалаторов, а также на предприятиях металлургической отрасли.

Электромагниты УИМ

Электромагниты серии УИМ предназначены для применения в качестве приводов исполнительных органов различных машин и механизмов, требующих поступательного перемещения.
При работе в длительном режиме (ПВ 100%) электромагниты УИМ необходимо подключать к питающей сети через блоки питания БПС2. Соответствуют требованиям ГОСТ 30852.0-2002 и ГОСТ 30852.17-2002. Электромагниты имеют маркировку взрывозащиты 2ExmII135°C(Т4) X. Сертификат соответствия требованиям Технического регламента Таможенного Союза “О безопасности оборудования для работы во взрывоопасных средах” (ТР ТС 012/2011) №ТС RU C – RU.ГБ08.В.02574.

Click to order

Ваше имя

Ваш e-mail

Ваш телефон

Страница не найдена

• Спецпредложения
• Вентиляторы
• Выключатели автоматические
• Выключатели типа А 37-90
• Выключатели типа ВА 51-39
• Выключатели типа ВА 50-41
• Выключатели типа ВА 50-43 1600А
• Выключатели типа ВА 50-43 2000А
• Выключатели типа “Электрон”
• Выключатели старого типа АВМ
• ВА 57-31
• ВА 57-35
• Выключатели путевые
• Тип ВПК
• Тип ВП
• Тип КУ
• Тип KZ (TZ)
• Другие
• Тип AZ
• Высоковольтное оборудование
• Предохранители высоковольтные
• Патроны к предохранителям
• Изоляторы
• Датчики
• Диоды лавинные
• Диоды
• Кабели и провода
• Кабель медный гибкий
• Кабель медный силовой
• Кабельмедный силовой негорючий
• Провод медный
• Провод медный гибкий
• Кабель медный (Еростандарт)
• Провод соединительный
• Провод медный установочный
• Провод медный установочный гибкий
• Кабель силовой алюминиевый
• Провод алюминиевый установочный
• Кабель контрольный
• Катушки
• К электромагнитам
• К контакторам
• К пускателям
• Контакторы
• Контакторы ТКЕ
• КМ
• Крановое оборудование
• Блоки резисторов
• Краны тормозные
• Магниты тормозные
• Прочее крановое оборудование
• Коммутация
• Тумблеры
• Кнопки
• Микропереключатели
• Посты управления
• Разъемы
• Лампы
• Кинескопы
• Генераторные
• Модуляторные
• Тиратроны
• Лампы ртутные
• Специальные
• Манометры
• Паяльники
• Предохранители
• Приборы электроизмерительные
• Ваттметры, фазометры
• Измерители уровня шума
• Клещи токоизмерительные
• Мегаомметры / Омметры
• Мосты
• Мультиметры
• Преобразователи Е842-Е858
• Приборы самопишущие
• Тестеры
• Частотомеры
• Другие приборы
• Лабораторные приборы
• Пускатели
• Реле
• Реле времени
• Реле промежуточные
• Реле температуры
• Реле контроля скорости
• Реле контроля фаз
• Реле фотоэлектрические
• Реле указательные
• Сигнальная арматура
• Светодиоды в корпусе серии AD
• Светоарматура АМЕ
• Коммутаторные лампы СКЛ
• Табло сигнальные
• Счетчики
• Тиристоры
• Трансформаторы
• ОСМ
• АОСН
• ТСЗИ
• ТПП (звоните)
• Прочие трансформаторы
• Электрогидротолкатели
• Электрообогреватели
• Воздушные ТЭНы
• Тепловые пушки
• Электропечи ПЭТ
• Шунты
• Щитовые приборы
• Переменного тока
• Постоянного тока
• Электромагнитные муфты
• Щёткодержатели
• Электробезопасность (средства)
• Электродвигатели
• Асинхронные типа АВ
• Асинхронные ДАТ,ДАК,КД,ДАО
• Электромагниты
• МИС
• ЭМИС
• ЭМ
• ЭД
• Фонари
• Прочее. ..
• Справочная информация
• ОСМ
• Расшифровка климатических исполнений
• Расшифровка индекса защиты “IP”
• Таблица замены тиристоров низкочастотных
• Таблица замен реле
• Коаксиальный кабель
• Динамика курса рубля
• Замена отечественных датчиков
• ОСМ Т
• Перечень приборов, снятых с производства
• Перечень приборов, снятых с производства – тестеры
• КУ-123
• Конструктивное исполнение по способу монтажа
• МИС
• Таблица замены приборов
• Список взаимозаменяемых приборов Ц4****
• Резисторы мощные
• Разъёмы
• Электромагниты
• МИС
• ЭМИС
• ЭМ
• Резисторы
• Сирены,звонки,оповещатели

ТЕХПРИБОР

——————

tehpribor. su – создание интернет магазина, веб-студия Мегагрупп
Copyright © 2010



Москва (495) 225-50-26  С-Пб (812) 407-21-39

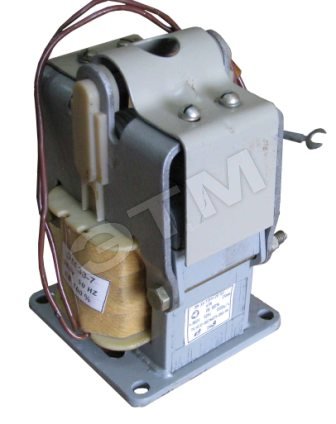

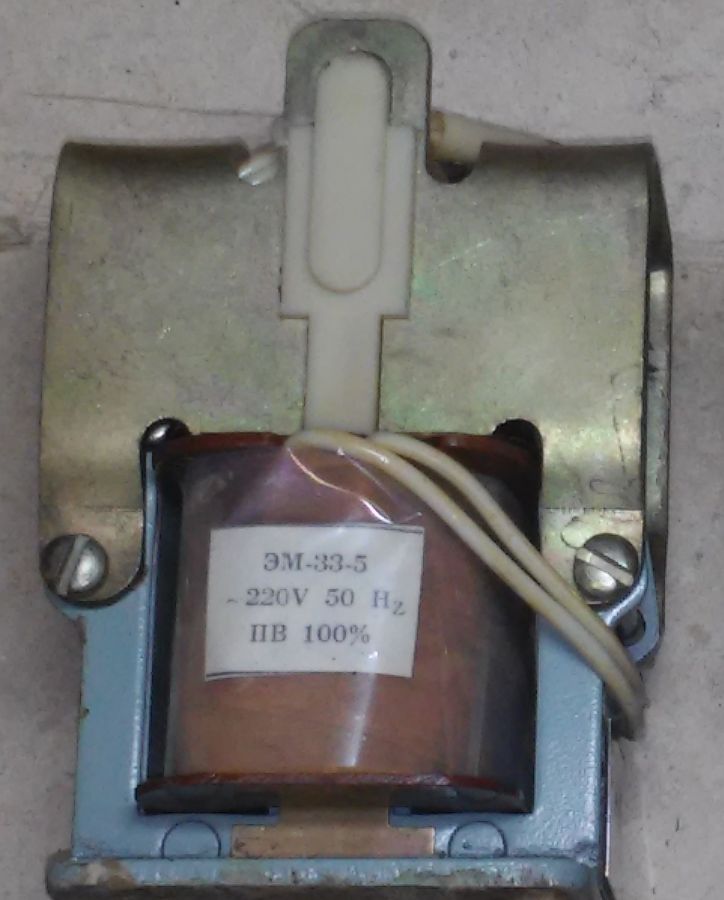

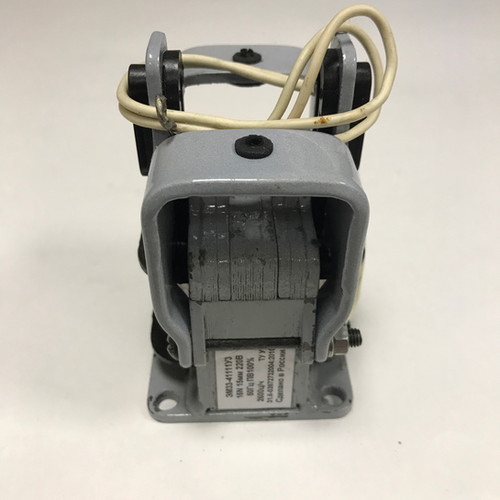

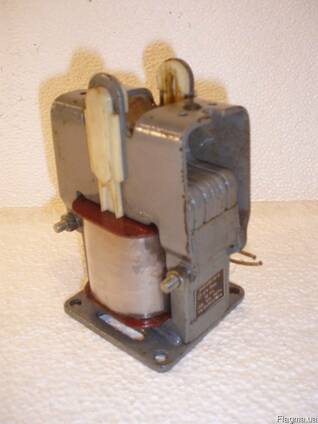

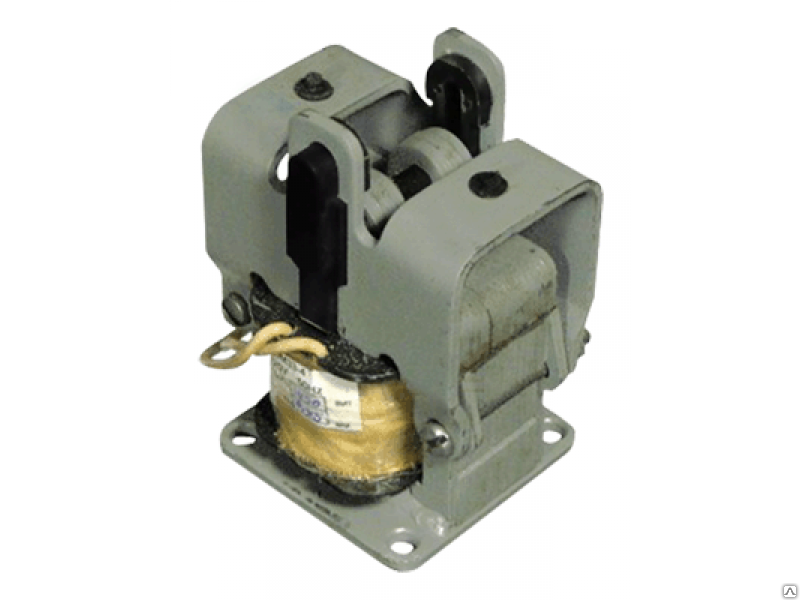

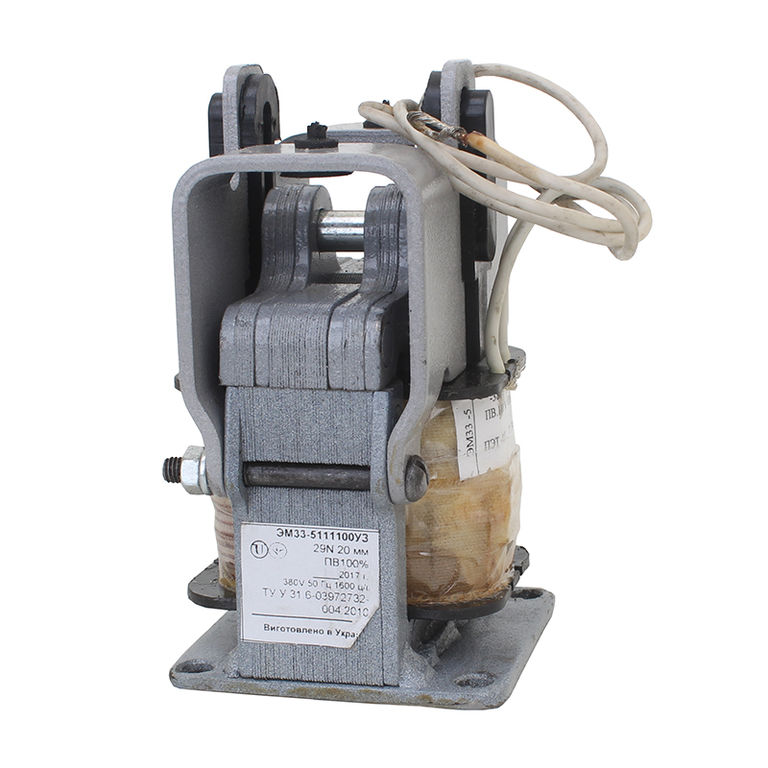

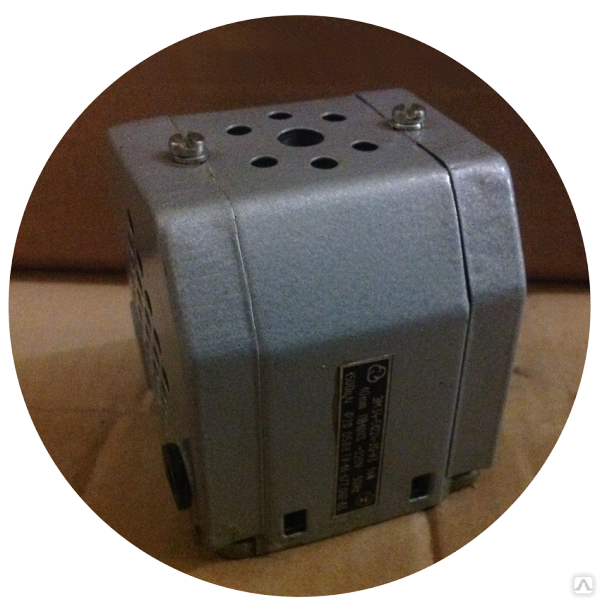

Электромагнит ЭМ 33 – Инвестпромприбор

Электромагниты ЭМ 33 тянущего и толкающего исполнения одностороннего действия, переменного тока. Электромагниты предназначены для применения в исполнительных механизмах различного промышленного назначения только на стационарных установках. Рабочее положение электромагнитов горизонтальное и вертикальное. Электромагниты рассчитаны для включения в сеть переменного тока, частота 50 и 60 Гц., номинальное рабочее напряжение до 660 В, со степенью защиты IP00- IP20.

• Описание

Описание товара



Технические характеристики

Тип	Относительная продол.остав.включе- ПВ %	Время срабатывания, мс.	Время возврата, мс.	Номинальная активн. мощность, Вт.
ЭМ 33-3 ЭМ 33-4 ЭМ 33-5 ЭМ 33-6 ЭМ 33-7 ЭМ 33-8	100-40 15 100-40 15 100-40 15 100-40 15 100-40 15 100-40 15	200 220 200 220 70 110 100 110 100 110 280 300	220 220 220 80 250 250	20 35 32 60 30 75 50 160 50 160 100 230

Тип электромагнита	Номинальный ход якоря, мм	Номинальное тяговое усилие, Н	Номинальная частота включений в час
ЭМ 33-3 ЭМ 33-4 ЭМ 33-5 ЭМ 33-6 ЭМ 33-7 ЭМ 33-8	1520 25 30	10,0 16,0 16,0 25,0 25,0 40,0 40,0 63,0 63,0 100,0 100,0 160,0	2600 1300 3200 1300 2400 800 1600 800 1200 600 600

Пример заказа электромагнита 6 габарита, тянущего исполнения (ПВ-100%) номинальное тяговое усилие 40 П, напряжение 110В, частоты 50Гц с гибкими выводами, степени защиты IP20, климатическое исполнение УЗ или ТЗ ЭМ-33-61111-2013 110В 50Гц.

1. Тянущего исполнения (ПВ 15%) ЭМ-33-61161-2013УЗ 110В 50Гц.

2. Толкающего исполнения (ПВ 100%) ЭМ-33-61311-2013УЗ 110В 50Гц.

3. Толкающего исполнения (ПВ 15%) ЭМ-33-61361-2013УЗ 110В 50Гц.

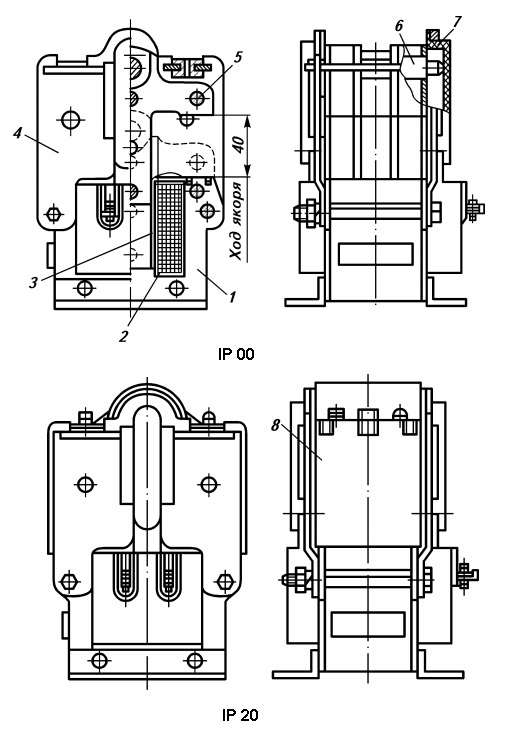

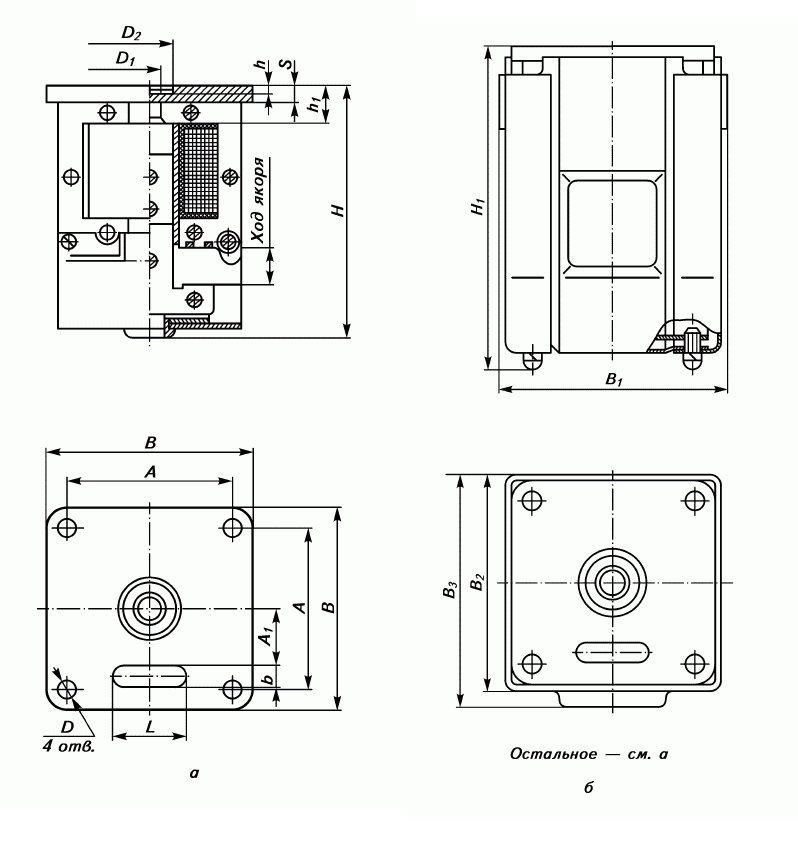

 Габаритные, установочные и присоединительные размеры эл.магнитов со степенью защиты УР00



Тип	Ход, мм	Рис.	А	А1	В	В1	В2	В4	Н	В
ЭМ 33-3 ЭМ 33-4 ЭМ 33-5 ЭМ 33-6 ЭМ 33-7 ЭМ 33-8	15 15 20 2 25 30	1,2 3 1,2 3 1,2 3 1,2 3 1,2 3 1,2 3	46 48 53 66 76 82	46 48 53 66 76 82	60 60 65 80 90 100	60 60 65 80 90 100	70 70 75 94 94 120	— 75 — 75 — 79 — 98 — 98 — 120	95 — 95 — 113 — 142 — 142 — 161 —	8,5 10,5 10,5 12,5 16,5 20,5



Тип	Н1	Н2	h	h2	h3	d	d1	d2	d3	s	Масса, кг
ЭМ 33-3 ЭМ 33-4 ЭМ 33-5 ЭМ 33-6 ЭМ 33-7 ЭМ 33-8	84 84 98 122 122 143	96,5 96,5 115 144 144 163	2,5 2,5 256 3 3 3	84 84 102 126 126 145	8,5 8,5 10,5 12,5 12,5 14,8	8 8 8 12 12 12	5,8 5,8 6,5 8 8 8	6,5 6,5 6,5 8 8 8	16 16 16 25 25 25	4,0 4,0 4,0 5,0 5,0 5,0	0,915 1,025 0,975 1,085 1,4 1,51 2,58 2,69 3,06 3,17 5,2

Электромагниты, катушки и источники питания магнитов

Электромагниты, катушки и источники питания магнитов – GMW Associates

5201 Поле горизонтальной проекции

Электромагнит горизонтального проецируемого поля. Открытый доступ для зондов, лазеров и микроскопов.

• Масса = 2,1 кг
• 70 х 60 х 120 мм
• Поле в плоскости 0,35 Тл при z=2 мм
• Поле в плоскости 0,1 Тл при z=12 мм
• Пиковое возбуждение 20А/20В

Нет в наличии

5203 Поле вертикальной проекции

Электромагнит с вертикальной проекцией поля. Открытый доступ, поле преимущественно перпендикулярно поверхности магнита.

• Масса = 2,5 кг
• 74 х 74 х 123,5 мм
• Сменные стержни
• Перпендикулярное поле 0,5 Тл при z=5 мм
• Перпендикулярное поле 0,4 Тл при z=10 мм
• Пиковое возбуждение 100 А/30 В

Нет в наличии

5204 Векторное проецируемое поле

Магнит с проецируемым векторным полем, обеспечивающий поле любой ориентации в месте над поверхностью магнита.

• Масса = 2,5 кг
• 74 х 74 х 123,5 мм
• Проецируемое векторное поле до 0,3T
• Сменные удлинители полюсов
• Любое монтажное положение
• Работа до 200 Гц

Нет в наличии

5205 Поле вертикальной проекции

Низкопрофильный магнит с проекционным вертикальным полем, обеспечивающий однородное поле Bz над поверхностью магнита.

• Масса = 1,3 кг
• 92 х 92 х 32,6 мм
• Перпендикулярное проецируемое поле (±5%) до 50 мТл при z=5 мм
• Высокая рабочая температура
• Изменяемая геометрия полюсов

Нет в наличии

5207 Поле вертикальной проекции

Система, предназначенная в первую очередь для интеграции в зондовые станции для тестирования MRAM. Положение поверхности полюса можно отрегулировать так, чтобы оно располагалось относительно ИУ с высокой точностью.

• Масса = 20 кг
• Перпендикулярное поле 1,5 Тл при z=2 мм
• Внешний ø 196 мм x высота 122 мм
• Любая монтажная ориентация
• Постоянное возбуждение 35А/50В

Нет в наличии

5301 Электромагнит для проверки датчиков

Электромагнит для проверки датчиков. Подходит для длинных массивов датчиков.

• Поле до 50 мТл

Нет в наличии

3470 Диполь, 45 мм

Самый маленький и легкий стандартный дипольный электромагнит от GMW.

• Масса = 31 кг
• 377 х 233 х 217 мм
• >1T при зазоре 10 мм, 0,5T при зазоре 25 мм
• Реверсивные плоские (40 мм) или конические стержни (20 мм)
• Регулируемый зазор между полюсами
• Воздушное (3,5 А) или водяное (6 А) охлаждение
• Регулируемое расстояние между катушками

Нет в наличии

3480 Диполь, 45 мм

Дипольный электромагнит 3480 представляет собой легкую универсальную систему, которая может создавать поля выше 2 тесла.

• Масса = 34 кг
• 285 х 197 х 213 мм
• 3,6 Т при зазоре 2 мм
• 1T с зазором 25 мм
• Пиковая мощность 35А/60В
• Любая монтажная ориентация

Нет в наличии

5403 Диполь, 76 мм

Дипольный электромагнит С-образной формы с переменным зазором. Небольшой вес позволяет использовать его на оптических столах или производственном испытательном оборудовании, а простые стойки позволяют согласовать осевые входные и выходные отверстия с оптической геометрией.

• Масса = 124 кг
• 604 х 270 х 359 мм
• Регулируемый зазор, от 0 до 86 мм
• Различные колпачки для полюсов, 10, 38, 76 мм
• 1T @ 35 мм, 2T @ 15 мм зазор

Нет в наличии

5405 Диполь, 76 мм

Дипольный электромагнит 5405 представляет собой модификацию по форме и функциям электромагнитной системы 5403.

• Масса = 155 кг
• 600 x 322 x 355 мм – возможность установки на оптический стол
• 3,3T при зазоре 5 мм, 2T при зазоре 20 мм, 1T при зазоре 50 мм

Нет в наличии

5501 Диполь, 250 мм

Электромагнит 5501 представляет собой дипольный электромагнит с фиксированным зазором между полюсами. C-образная рама обеспечивает открытый доступ к области зазора между полюсами, и 5501 можно устанавливать в любом положении.

• Масса = 1800 кг
• 830 х 410 х 710 мм
• Поля до >0,6T при зазоре 204 мм
• Фиксированный зазор, выбираемая заводская настройка



Нет в наличии

5503 Диполь, 400 мм

Электромагнит 5503 представляет собой дипольный электромагнит С-образной рамы с фиксированным зазором между полюсами. С-образная рама обеспечивает открытый доступ к области зазора между полюсами, а модель 5503 может быть установлена ​​в любом положении.

• Масса = 1790 кг
• 790 х 710 х 815 мм
• Поле >0,35T при зазоре 300 мм





Нет в наличии

3472 Диполь, 100 мм

3472-50 оснащен парой катушек на 50 А, зазор между катушками – 115 мм. 3472-70 оснащен парой катушек на 70А с усиленным охлаждением, зазор между катушками – 82мм.

• Масса = 325 кг
• 372 х 233 х 217 мм
• Версии на 50 или 70 А
• Регулируемый зазор между стойками, от 0 до 115 мм
• Широкий выбор колпачков для столбов, от 25 до 100 мм
• 2,5 зуб. с зазором 10 мм, 1 зуб. с зазором 60 мм

Нет в наличии

3473 Диполь, 150 мм

3473-50 оснащен парой катушек на 50 А, зазор между катушками – 127 мм. 3473-70 оснащен парой катушек на 70А с усиленным охлаждением, зазор между катушками – 96мм.

• Масса = 600 кг
• 686 х 405 х 570 мм
• Версии на 50 или 70 А
• Регулируемый зазор между стойками, от 0 до 150 мм
• Широкий выбор колпачков для столбов, от 25 до 150 мм
• 3T с зазором 10 мм, 1T с зазором 80 мм

Нет в наличии

3474 Диполь, 250 мм

Дипольный электромагнит 3474 рекомендуется, когда требуются сильные поля и/или высокая однородность.

• Масса = 1800 кг
• 920 х 636 х 864 мм
• Регулируемый зазор между стойками, от 0 до 160 мм
• Широкий выбор колпачков для стоек, от 25 до 250 мм
• 3,5 зуб. @ 10 мм, 2 зуб. @ 50 мм, 1 зуб. @ 120 мм

Нет в наличии

5404 Диполь сильного поля

Дипольный электромагнит сильного поля модели

5404 предназначен для приложений, требующих небольшого объема сильного поля в диапазоне от 4 до 5 Тл. Сменные полюса.

• Масса = 170 кг (столешница)
• 284 х 356,5 х 380 мм
• 5,4T при зазоре между полюсами 1 мм
• 4T при зазоре между полюсами 5 мм
• 1,4 Т в конфигурации с раздельным соленоидом
• Полный ± цикл поля за 10 секунд

Нет в наличии

5414 Диполь, 315 мм

5414 — самый большой стандартный дипольный электромагнит GMW. Он имеет фиксированные колпачки для столбов, адаптированные к требованиям пользователя, с диаметром до 315 мм и зазорами между столбами до 200 мм.

• Поле >2,7 Тл при зазоре 50 мм

Нет в наличии

5451 Катушка Гельмгольца, 300 мм

Электромагнит с катушкой Гельмгольца модели 5451 представляет собой пару катушек с одной осью, расположенных в геометрии Гельмгольца, чтобы создать относительно большой объем высокооднородного магнитного поля.

• Масса = 100 кг
• 340 х 480 х 415 мм
• Поле 50 мТл диаметром более 300 мм
• 0,77 мТ/А

Нет в наличии

5452 Катушка Гельмгольца, 160 мм

Электромагнит с катушкой Гельмгольца модели 5452 представляет собой пару катушек с одной осью, расположенных в геометрии Гельмгольца, чтобы создать относительно большой объем высокооднородного магнитного поля.

• Масса = 6 кг
• 122 х 270 х 276 мм
• 3 мТ диаметром более 160 мм
• 1 мТ/А

Нет в наличии

5453 Экранированная катушка Гельмгольца, 260 мм

Электромагнит с катушкой Гельмгольца модели 5453 представляет собой пару катушек с одной осью, расположенных в геометрии Гельмгольца, чтобы создать относительно большой объем высокооднородного магнитного поля.

• Масса = 200 кг
• 330 х 425 х 425 мм
• Чистая апертура: 260 мм
• Внутренняя длина в чистоте (двери закрыты): 320 мм
• 150мТ
• 100 частей на миллион в сфере диаметром 30 мм

Нет в наличии

Система катушки Гельмгольца Бартингтона, HCS

Система катушек Гельмгольца HCS генерирует магнитное поле известной частоты и интенсивности от стандартной однофазной сети переменного тока. Предусмотрен монтажный стол для удержания испытуемого объекта внутри объема гомогенности.

• Индивидуально управляемое поле Bx, By, Bz

Нет в наличии

Электромагнитные катушки GMW

9Катушки электромагнита стандарта GMW 0004 разработаны для обеспечения высокой надежности и высоких полей при умеренном энергопотреблении.

Нет в наличии

Низкопрофильный соленоид HTS-110 LM

Короткий соленоид HTS-110 LM

• Поле до 3T
• Высота от 35 до 85 мм Диаметр отверстия от 30 до 80 мм

Нет в наличии

HTS-110 2T Проектируемое месторождение

Компактный магнит HTS-110 с полем Bz 2 Тл, перпендикулярным поверхности магнита

Нет в наличии

HTS-110 Высокочастотные экранированные соленоиды

HTS-110 Сверхпроводящий высокопольный экранированный соленоид, до 16 Тл.

• Безкриогенный режим с быстрым охлаждением
• Быстрое линейное изменение свыше 3 Т/с
• Поле от нуля до полного за <30 с

Нет в наличии

Раздельный соленоид HTS-110 XT

HTS-110 представляет собой новую универсальную линейку раздвоенных магнитов с железным ярмом, доступных в стандартной конфигурации до 8 тесла.

• Безкриогенный режим с быстрым охлаждением
• Быстрое линейное изменение свыше 3 Т/с
• От нуля до полного поля менее чем за 30 с

Нет в наличии

Токоподводы HTS-110

В стандартных электродах CryoSaver™ используется композитный корпус из стекловолокна, в который заключена проволока HTS для структурной целостности. Никелированные медные заглушки используются для теплых и холодных концевых соединений.

Предназначенные для работы в криогенной жидкости или паре, герметичные провода CryoSaver™ имеют внешний корпус и крышку из тонкостенной нержавеющей стали для создания герметичного уплотнения, препятствующего поглощению гелия высокотемпературной проволокой.

Нет в наличии

Источники питания электромагнитов

Однополярные и биполярные источники питания, усилители мощности и реверсивные переключатели, оптимизированные для электромагнитов GMW.

Нет в наличии

Elemental Instruments Precision, перестраиваемые постоянные магниты

Перестраиваемые постоянные магниты Elemental Instruments используются в приложениях, которые варьируются от медицинской визуализации до химического анализа, материал
наука и физика элементарных частиц.

• Для полей до ±0,35 Тесла
• Однородность более 10 мм2



Нет в наличии

Постоянные магниты Metrolab, PM

Постоянные магниты Metrolab PM1055 обеспечивают высокую однородность поля при небольшом общем физическом размере.

• ЯМР-тесламетр (гауссметр) ProbeTesting
• ЯМР ЯМР или ЭПР спектрометрический магнит
• Калибровка магнитного датчика (в сочетании с тесламетром или гауссметром ЯМР)

Распродано

1. Введение в электромагнитные поля

Языки: английский [en]

Электромагнитные поля » Уровень 2 ” Вопрос 1



Уровень 2 Вопросы

Следующий вопрос

• Уровень 1: Сводка
• Уровень 2: Подробная информация
• Уровень 3: Источник
• около
• Links

Следующая подвеска

1. Введение в электромагнитные поля

• 1.1.
• 1.2 Как была проведена переоценка рисков для здоровья, связанных с электромагнитными полями?

1.1 Что такое электромагнитные поля?

Электромагнитные поля представляют собой комбинацию невидимых электрических и силовые магнитные поля. Они порождены природными явлениями, такими как магнитное поле Земли, но также деятельностью человека, в основном за счет использования электричество.

Мобильные телефоны, линии электропередач и экраны компьютеров являются примерами оборудования, которое генерирует электромагнитные поля.

Самый рукотворный электромагнитные поля меняют свое направление через равные промежутки времени, начиная от высокой радиочастоты (мобильные телефоны) через промежуточных частот (комп. экраны) до крайне низких частот (мощность линии).

Термин статический относится к полям, которые не меняются со временем (т.е. с частотой 0 Гц). Статический магнитные поля используются в медицинские изображения и генерируются приборами, использующими постоянный ток. Подробнее…

Типичные источники электромагнитных полей

Диапазон частот	Частоты	Некоторые примеры источников облучения
Статическая	0 Гц	видеодисплеев; МРТ (медицинская изображения) и другие диагностические или научные приборостроение; промышленный электролиз; сварка устройства
ELF [Чрезвычайно низкие частоты]	0–300 Гц	линий электропередач; внутренние распределительные линии; одомашненный Техника; электрические двигатели в автомобилях, поездах и трамваи; сварочные аппараты
ПЧ [Промежуточные частоты]	300 Гц – 100 кГц	видеодисплеев; противоугонные устройства в магазинах; системы контроля доступа без помощи рук, считыватели карт и металлоискатели; МРТ; сварка устройства
РЧ [радиочастоты]	100 кГц – 300 ГГц	мобильных телефонов; радиовещание и телевидение; микроволновые печи; радиолокационные и радиоприемопередатчики; портативные радиоприемники; МРТ

Источник & ©: Возможное воздействие электромагнитных полей (ЭМП) на здоровье человека

<-- Назад на уровень 1

Дополнительная информация на уровне 3 –>



Вопросы уровня 2

Top

• Уровень 1: Сводка
• Уровень 2: Детали
• Уровень 3: Источник
•
• О
• Ссылки

Следующий вопрос

1.

2 Как проводилась переоценка рисков для здоровья, связанных с электромагнитными полями?

Был проведен обзор соответствующих научных отчетов, внимание на статьи, опубликованные в 2007 и 2008 годах, и исследования признаны соответствующими, прокомментированы в заключении. Районы, где литературы особенно мало, указываются, и дается объяснение, почему результаты некоторых исследований не добавить полезную информацию в базу данных. Эта оценка оценивает оба возможных воздействия на группы людей, подвергся воздействию электромагнитные поля в их повседневная жизнь (эпидемиологические данные) и потенциальные эффекты, наблюдаемые в лабораторных экспериментах, проведенных на людях-добровольцах, животных и клеточные культуры (экспериментальные доказательство).

Основываясь на этих объединенных доказательствах, оценка оценивает существует ли причинно-следственная связь между воздействием электромагнитные поля и некоторые неблагоприятные последствия для здоровья. Ответ на этот вопрос не обязательно является окончательным да или нет, но выражает вес доказательства ссылки между экспозицией и эффектом. Если такая ссылка будет найдена, оценка оценки рисков насколько сильно влияние на здоровье и насколько велик риск для здоровья будет для разных уровней воздействия и моделей воздействия (зависимость доза-реакция). Характер и степень подчеркиваются неопределенности и то, как электромагнитные поля могут вызывать эффекты (правдоподобный механизм) оцениваются. Подробнее…

<-- Назад на уровень 1

Дополнительная информация на уровне 3 –>



Вопросы уровня 2

Следующий вопрос

Трехуровневая структура, используемая для передачи этого мнения SCENIHR, защищена авторским правом GreenFacts asbl/vzw.

Биологические эффекты неионизирующих электромагнитных полей: Две стороны медали

Обзор

. 2019 янв; 141:25-36.

doi: 10.1016/j.pbiomolbio.2018.07.009. Epub 2018 17 июля.

Тимур Салиев ¹ , Динара Бегимбетова ² , Абдул-Разак Масуд ² , Бахыт Маткаримов ²

Принадлежности

• ¹ Казахский национальный медицинский университет им. С.Д. Асфендияров, улица Толе би 94, Алматы, 050000, Казахстан; Национальная лаборатория Астана, Назарбаев Университет, пр. Кабанбай батыра, 53, г. Астана, 010000, Казахстан. Электронный адрес: [email protected].
• ² Национальная лаборатория Астана, Назарбаев Университет, пр. Кабанбай батыра, 53, Астана, 010000, Казахстан.

• PMID: 30030071
• DOI: 10.1016/j.pbiomolbio.2018.07.009

Бесплатная статья

Обзор

Тимур Салиев и др. Прог Биофиз Мол Биол. 2019 Январь

Бесплатная статья

. 2019 янв; 141:25-36.

doi: 10.1016/j.pbiomolbio.2018.07.009. Epub 2018 17 июля.

Авторы

Тимур Салиев ¹ , Динара Бегимбетова ² , Абдул-Разак Масуд ² , Бахыт Маткаримов ²

Принадлежности

• ¹ Казахский национальный медицинский университет им. С.Д. Асфендиярова, улица Толе би, 94, Алматы, 050000, Казахстан; Национальная лаборатория Астана, Назарбаев Университет, пр. Кабанбай батыра, 53, г. Астана, 010000, Казахстан. Электронный адрес: [email protected].
• ² Национальная лаборатория Астана, Назарбаев Университет, пр. Кабанбай батыра, 53, Астана, 010000, Казахстан.

• PMID: 30030071
• DOI: 10.1016/j.pbiomolbio.2018.07.009

Абстрактный

Противоречивые, сенсационные и часто противоречивые научные сообщения вызвали активные дискуссии о биологическом действии электромагнитных полей (ЭМП) в литературе и средствах массовой информации последних нескольких десятилетий. Это могло привести к путанице и отвлечению внимания, что впоследствии затруднило выработку однозначного вывода о реальной опасности ЭМП для человека. Например, существует множество публикаций, указывающих на то, что ЭМП может вызывать апоптоз и разрывы цепей ДНК в клетках. С другой стороны, эти эффекты могут быть скорее полезными, поскольку их можно эффективно использовать для лечения различных заболеваний, включая рак. В данном обзоре обсуждаются и анализируются результаты различных in vitro, in vivo и эпидемиологических исследований воздействия неионизирующих ЭМП на клетки и органы, в том числе последствия воздействия ЭМ спектра низких и высоких частот. Особое внимание уделено анализу последних данных о роли ЭМП в индукции окислительного стресса и повреждения ДНК. Кроме того, обсуждалось влияние ЭМП на репродуктивную систему, а также взаимосвязь между ЭМ-излучением и раком крови. Помимо побочных эффектов, также подчеркивается терапевтический потенциал ЭМП для клинического применения при различных патологиях.

Ключевые слова: биоэффект; Рак крови; повреждение ДНК; Электромагнитное поле; Воспроизведение; Терапия.

Copyright © 2018 Авторы. Опубликовано Elsevier Ltd. Все права защищены.

Похожие статьи

• Роль митохондрий в окислительном стрессе, вызванном электромагнитными полями: в центре внимания репродуктивные системы.

  Сантини С.Дж., Кордоне В., Фалоне С., Миджит М., Татоне С., Амикарелли Ф., Ди Эмидио Г. Сантини С.Дж. и соавт. Оксид Мед Селл Лонгев. 2018 8 ноября; 2018: 5076271. дои: 10.1155/2018/5076271. Электронная коллекция 2018. Оксид Мед Селл Лонгев. 2018. PMID: 30533171 Бесплатная статья ЧВК. Обзор.

• Биоэффекты неионизирующих электромагнитных полей в контексте терапии рака.

  Салиев Т., Тачибана К., Буланин Д., Михаловски С., Уитби Р.Д. Салиев Т. и др. Front Biosci (Elite Ed). 2014 1 января; 6 (1): 175–84. дои: 10.2741/e700. Front Biosci (Elite Ed). 2014. PMID: 24389151 Обзор.

• Влияние воздействия низкочастотных электромагнитных полей на мужскую фертильность.

  Дарбанди М. , Дарбанди С., Агарвал А., Хенкле Р., Садеги М.Р. Дарбанди М. и др. Altern Ther Health Med. 2018 июль;24(4):24-29. Altern Ther Health Med. 2018. PMID: 28646801

• Современное понимание воздействия электромагнитных полей на здоровье.

  Миа Т., Камат Д. Миа Т. и др. Педиатр Энн. 2017 1 апреля; 46 (4): e172-e174. дои: 10.3928/19382359-20170316-01. Педиатр Энн. 2017. PMID: 28414399 Обзор.

• EUROPAEM EMF Guideline 2016 по профилактике, диагностике и лечению проблем со здоровьем и болезней, связанных с ЭМП.

  Беляев И., Дин А., Эгер Х., Хубманн Г., Яндрисовиц Р., Керн М., Кунди М., Мошаммер Х., Лерхер П., Мюллер К., Оберфельд Г., Онсорге П., Пельцманн П., Шейнграбер К., Тилль Р. Беляев И. и др. Преподобный Environment Health. 2016 1 сентября; 31 (3): 363-97. doi: 10.1515/reveh-2016-0011. Преподобный Environment Health. 2016. PMID: 27454111 Обзор.

Посмотреть все похожие статьи

Цитируется

• Низкоэнергетические амплитудно-модулированные радиочастотные электромагнитные поля как системное лечение рака: обзор и предполагаемые механизмы действия.

  Тушински Ю.А., Коста Ф. Тушинский Ю.А. и соавт. Фронт Мед Технол. 2022 8 сент.; 4:869155. doi: 10.3389/fmedt.2022.869155. Электронная коллекция 2022. Фронт Мед Технол. 2022. PMID: 36157082 Бесплатная статья ЧВК. Обзор.

• Крайне низкочастотные магнитные поля вызывают изменения экспрессии mTOR и Hsa_Circ_100338 в клеточных линиях рака желудка и нормальных фибробластов.

  Мансури Ф., Бабаи Н., Абди С., Энтезари М., Дусти А. Мансури Ф. и др. Cell J. 27 июля 2022 г .; 24 (7): 364–369.. doi: 10.22074/cellj.2022.7922. Сотовый Дж. 2022. PMID: 36043404 Бесплатная статья ЧВК.

• Полевое воздействие с частотой 50 Гц значительно влияет на экспрессию p53 дикого типа и развернутой экспрессии в клетках нейробластомы NB69.

  Мартинес М.А., Убеда А., Мартинес-Ботас Х., Трилло М.А. Мартинес М.А. и соавт. Онкол Летт. 2022 5 июля; 24 (3): 295. doi: 10.3892/ol.2022.13415. электронная коллекция 2022 сент. Онкол Летт. 2022. PMID: 35949615 Бесплатная статья ЧВК.

• Воздействие электромагнитных полей на сердечные клетки: фокус на окислительном стрессе и апоптозе.

  Мартинелли И. , Чинато М., Кейта С., Марсал Д., Антошевский В., Тао Дж., Кундузова О. Мартинелли I и др. Биомедицины. 2022 19 апреля; 10 (5): 929. doi: 10.3390/biomedics10050929. Биомедицины. 2022. PMID: 35625666 Бесплатная статья ЧВК.

• Стохастические ультранизкочастотные колебания интенсивности люминесценции с поверхности полимерной мембраны, набухающей в водно-солевых растворах.

  Бункин Н.Ф., Болоцкова П.Н., Бондарчук Е.В., Грязнов В.Г., Козлов В.А., Окунева М.А., Овчинников О.В., Смолий О.П., Турканов И.Ф., Галкина С.А., Дмитриев А.С., Селиверстов А.Ф. Бункин Н.Ф. и соавт. Полимеры (Базель). 2022 11 февраля; 14 (4): 688. doi: 10.3390/polym14040688. Полимеры (Базель). 2022. PMID: 35215601 Бесплатная статья ЧВК.

Просмотреть все статьи “Цитируется по”

Типы публикаций

термины MeSH

Глава 25, Решения для видео с электромагнитной индукцией, Концептуальная физика

---

Вопросы по главе

01:25

Проблема 1

Что такое электромагнитная индукция?

Джаяшри Б.

Преподаватель нумерадов

02:21

Проблема 2

Какое преобразование энергии происходит при электромагнитной индукции?

Аверелл Х.

Университет Карнеги-Меллона

03:34

Проблема 3

Закон штата Фарадея.

Джаяшри Б.

Учитель нумерейд

01:25

Проблема 4

Какими тремя способами можно индуцировать напряжение
в проволочной петле?

Аверелл Х.

Университет Карнеги-Меллона

00:44

Проблема 5

Как частота индуцированного напряжения связана с тем, как часто магнит погружается и выходит из катушки с проволокой?

Джаяшри Б.

Преподаватель числа

03:14

Проблема 6

Каковы основные различия и сходства между генератором и электродвигателем?

Аверелл Х.

Университет Карнеги-Меллона

00:11

Задача 7

Является ли ток, вырабатываемый обычным генератором, переменным или постоянным?

Джаяшри Б.

Преподаватель нумерадов

00:45

Задача 8

Какова обычная частота переменного тока в домах в Соединенных Штатах?

Аверелл Х.

Университет Карнеги-Меллона

00:43

Задача 9

Кто открыл электромагнитную индукцию и кто применил ее на практике?

Джаяшри Б.

Преподаватель числа

00:54

Задача 10

Что такое арматура?

Аверелл Х.

Университет Карнеги-Меллона

00:35

Задача 11

Что обычно поставляет энергию на вход турбины?

Джаяшри Б.

Преподаватель нумерадов

01:40

Задача 12

Правильно ли говорить, что генератор производит энергию? Защитите свой ответ.

Аверелл Х.

Университет Карнеги-Меллона

01:49

Задача 13

Каковы принципиальные отличия МГД-генератора от обычного генератора?

Джаяшри Б.

Учитель нумерейд

02:25

Задача 14

Использует ли МГД-генератор закон индукции Фарадея? Объяснять.

Аверелл Х.

Университет Карнеги-Меллона

00:12

Задача 15

Как называется скорость передачи энергии?

Джаяшри Б.

Преподаватель нумерадов

02:27

Задача 16

Правильно ли говорить, что трансформатор повышает электроэнергию? Защитите свой ответ.

Аверелл Х.

Университет Карнеги-Меллона

00:47

Задача 17

Что такое трансформатор и где мы его используем?

Джаяшри Б.

Преподаватель нумерадов

01:52

Задача 18

Как входная мощность эффективного трансформатора соотносится с выходной мощностью?

Аверелл Х.

Университет Карнеги-Меллона

Задача 19

Что вы понимаете под вихревыми токами?

Заходите скорее!

01:47

Задача 20

Как входной ток понижающего трансформатора соотносится с выходным током?

Аверелл Х.

Университет Карнеги-Меллона

01:21

Задача 21

Почему трансформатору нужен переменный ток?

Джаяшри Б.

Преподаватель нумерадов

01:13

Задача 22

В чем основное преимущество переменного тока перед постоянным?

Аверелл Х.

Университет Карнеги-Меллона

00:25

Задача 23

При изменении магнитного поля в катушке с проводом возникает напряжение в каждом витке катушки. Будет ли индуцироваться напряжение в контуре, если источником магнитного поля является сама катушка?

Джаяшри Б.

Преподаватель нумерадов

01:05

Задача 24

Какова цель передачи электроэнергии при высоком напряжении на большие расстояния?

Аверелл Х.

Университет Карнеги-Меллона

01:12

Задача 25

Требуются ли для передачи электроэнергии электрические проводники между источником и приемником? Приведите пример, чтобы защитить свой ответ.

Джаяшри Б.

Преподаватель нумерадов

01:28

Задача 26

Кто распространил закон Фарадея на изменение электрических полей?

Аверелл Х.

Университет Карнеги-Меллона

00:38

Задача 27

Что индуцируется быстрым изменением магнитного поля?

Джаяшри Б.

Преподаватель нумерадов

00:27

Задача 28

Что индуцируется быстрым изменением электрического поля?

Аверелл Х.

Университет Карнеги-Меллона

00:16

Задача 29

Нужны ли провода в представлении Максвелла о законе Фарадея?

Джаяшри Б.

Преподаватель нумерадов

01:26

Задача 30

Что мы называем электромагнитными волнами в диапазоне частот, соответствующих тому, что может видеть наш глаз?

Аверелл Х.

Университет Карнеги-Меллона

01:42

Задача 31

Напишите письмо родственнику или другу и скажите, что вы открыли ответ на то, что веками было загадкой — природу света. Укажите, как свет связан с электричеством и магнетизмом.

Джаяшри Б.

Преподаватель нумерадов

Задача 32

Из отрезка проволоки сверните спираль, возможно, свободно обернув ее вокруг картонной трубки пустого рулона бумажных полотенец. Снимите трубку. Присоедините каждый конец проволоки к гальванометру. Перемещайте магнит в катушке вперед и назад и наблюдайте за движением стрелки гальванометра. Затем увеличьте количество петель и снова наблюдайте за показаниями гальванометра. Это особенно интересно, если у вас есть магниты разной силы.

Заходите скорее!

Задача 33

Магнитное поле Земли индуцирует некоторую степень магнетизма в большинстве железных объектов вокруг вас. С помощью компаса вы можете увидеть, что банки с едой на полке в кладовой имеют северный и южный полюса. Когда вы проводите компасом от их низов к их вершинам, вы можете легко определить их полюса. Отметьте полюса N и S. Затем переверните банки вверх дном и отметьте, сколько дней потребуется, чтобы полюса перевернулись. Объясните своим друзьям, почему полюса меняются местами.

Заходите скорее!

04:55

Задача 34

Опустите небольшой стержневой магнит через вертикальную пластиковую трубу, отмечая скорость его падения. Затем проделайте то же самое с медной трубой. Вау! Почему разница?

Аверелл Х.

Университет Карнеги-Меллона

01:26

Задача 35

Соотношение трансформатора: $\frac{\text {первичное напряжение}}{\text {количество первичных витков}}=\frac{\text {вторичное напряжение}}{\text {количество вторичных витков}}$
Первичная обмотка трансформатора, подключенного к сети 120 В, имеет 10 витков. Вторичная имеет 100 витков. Покажите, что выходное напряжение равно 1200 В. Это повышающий трансформатор.

Джаяшри Б.

Преподаватель нумерадов

01:01

Задача 36

Соотношение трансформатора: $\frac{\text {первичное напряжение}}{\text {количество первичных витков}}=\frac{\text {вторичное напряжение}}{\text {количество вторичных витков}}$

Первичная обмотка трансформатора, подключенного к сети 120 В, имеет 100 витков. Вторичная имеет 10 витков. Покажите
, что выходное напряжение равно 12 В. Это понижающий трансформатор.

Аверелл Х.

Университет Карнеги-Меллона

00:46

Задача 37

Для правильной работы игровой приставки требуется 6 В. Трансформатор позволяет питать устройство от сети 120 В. Если первичная обмотка имеет 500 витков, покажите, что вторичная обмотка должна иметь 25 витков.

Джаяшри Б.

Преподаватель нумерадов

01:02

Задача 38

Модель электропоезда требует для работы 6 В. При подключении к бытовой сети 120 В необходим трансформатор. Если в первичной обмотке трансформатора 360 витков, покажите, что во вторичной обмотке должно быть 18 витков.

Аверелл Х.

Университет Карнеги-Меллона

00:53

Задача 39

Трансформатор для портативного компьютера преобразует входное напряжение 120 В в выходное напряжение 24 В. Докажите, что в первичной обмотке витков в пять раз больше, чем во вторичной.

Джаяшри Б.

Преподаватель нумерадов

00:43

Задача 40

Если выходной ток трансформатора в предыдущей задаче равен 1,8 А, покажите, что входной ток равен 0,36 А.

Аверелл Х.

Университет Карнеги-Меллона

02:18

Задача 41

Трансформатор имеет входное напряжение 6 В и выходное напряжение 36 В. Если входное напряжение изменить на 12 В, покажите, что на выходе будет 72 В.

Джаяшри Б.

01:47

Задача 42

Идеальный трансформатор имеет 50 витков на первичной обмотке и 250 витков на вторичной обмотке. $12-\mathrm{V}$ ac подключен к основному. Покажите, что (a) 60 $\mathrm{V}$ ac доступны на вторичном уровне; $(\mathrm{b}) 6 \mathrm{A}$ тока находится в устройстве стоимостью $10-\Omega$, подключенном к вторичному; и (c) мощность, подводимая к первичной обмотке, составляет 360 $\mathrm{W}$ .

Аверелл Х.

Университет Карнеги-Меллона

01:26

Задача 43

Для работы неоновых вывесок требуется около 12 000 В. Рассмотрим трансформатор неоновой вывески, который работает от линий 120 В. На сколько витков во вторичной обмотке должно быть больше, чем в первичной?

Джаяшри Б.

Преподаватель нумерадов

02:38

Задача 44 9{5} \mathrm{W}\right)$ доставляется на другой конец города по паре линий электропередач, напряжение между которыми составляет $12 000 \mathrm{V}$ .

(a) Используйте формулу $P=I V$, чтобы показать, что ток в линиях равен 8,3 $\mathrm{A}$ .
(b) Если сопротивление каждой из двух линий равно $10 \Омега$, покажите, что напряжение на каждой линии изменяется на $83-\mathrm{V}$. (Тщательно подумайте. Это изменение напряжения происходит вдоль каждой линии, а не между линиями.)
(c) Покажите, что мощность, израсходованная в виде тепла в обеих линиях вместе, составляет 1,38 кВт (в отличие от мощности, поставляемой потребителям).
(d) Как ваши расчеты подтверждают важность повышения напряжения с помощью трансформаторов для
передачи на большие расстояния?

Аверелл Х.

Университет Карнеги-Меллона

02:11

Задача 45

Стержневые магниты перемещаются в проволочные катушки одинаково быстро. Напряжение, индуцированное в каждой катушке, вызывает ток, как показано на гальванометре. Электрическим сопротивлением в витках катушки пренебречь и проранжировать показания гальванометра от наибольшего к наименьшему.

Прашант Б.

Преподаватель нумерейд

03:48

Задача 46

Каждый из показанных трансформаторов имеет мощность 100 Вт, и все они имеют 100 витков на первичной обмотке. Количество витков на каждой вторичной обмотке варьируется, как указано.
а. Ранжируйте выходы напряжения вторичных обмоток от наибольшего к наименьшему.
б. Проранжируйте токи во вторичных сетях от наибольшей к наименьшей.
с. Ранжируйте выходную мощность во вторичных обмотках от наибольшей к наименьшей.

Аверелл Х.

Университет Карнеги-Меллона

Задача 47

Объясните два способа усиления магнитного поля, создаваемого соленоидом.

Заходите скорее!

00:54

Задача 48

Обычный звукосниматель для электрогитары состоит из катушки проволоки вокруг небольшого постоянного магнита, как показано на рис. 25.5. Почему этот тип звукоснимателя не работает с нейлоновыми струнами?

Аверелл Х.

Университет Карнеги-Меллона

03:50

Задача 49

Как количество витков в первичной и вторичной обмотках электромагнита влияет на его характеристики?

Джаяшри Б.

Преподаватель нумерадов

00:43

Задача 50

Почему обмотки якоря и возбуждения электродвигателя обычно наматывают на железный сердечник?

Аверелл Х.

Университет Карнеги-Меллона

00:47

Задача 51

Почему якорь генератора труднее вращается, когда он подключен к цепи и подает электрический ток?

Джаяшри Б.

Преподаватель нумерадов

02:08

Задача 52

Почему двигатель работает как генератор?

Аверелл Х.

Университет Карнеги-Меллона

02:19

Задача 53

Будет ли велосипедист двигаться дальше, если лампа, подключенная к генератору на его велосипеде, будет выключена? Объяснять.

Джаяшри Б.

Преподаватель нумерадов

05:42

Задача 54

Когда автомобиль движется по широкой замкнутой петле из проволоки, встроенной в дорожное покрытие, изменяется ли магнитное поле Земли внутри этой петли? Возникает ли импульс тока? Можете ли вы привести практическое применение этого на транспортной развязке?

Аверелл Х.

Университет Карнеги-Меллона

01:00

Задача 55

В зоне безопасности люди проходят через большой виток провода и через слабое магнитное поле переменного тока. Каков результат воздействия на человека небольшого кусочка металла, который слегка изменяет магнитное поле в катушке?

Джаяшри Б.

Преподаватель нумерадов

01:27

Задача 56

Кусок пластиковой ленты, покрытой оксидом железа, в одних частях намагничивается больше, чем в других. Когда лента проходит мимо небольшой катушки с проволокой, что происходит в катушке? Каково практическое применение этого?

Аверелл Х.

Университет Карнеги-Меллона

02:43

Задача 57

Как направление магнитной силы и ее эффекты различаются между эффектом двигателя и эффектом генератора, как показано на рис. 25.7?

Джаяшри Б.

Преподаватель нумерадов

01:01

Задача 58

Когда вы вращаете вал электродвигателя вручную, что происходит внутри витков проволоки?

Аверелл Х.

Университет Карнеги-Меллона

03:30

Задача 59

Ваш друг говорит, что если провернуть вал двигателя постоянного тока вручную, двигатель станет генератором постоянного тока. Ты согласен или несогласен?

Джаяшри Б.

Преподаватель нумерадов

01:11

Задача 60

Увеличивается ли выходное напряжение, когда генератор вращается быстрее? Защитите свой ответ.

Аверелл Х.

Университет Карнеги-Меллона

01:02

Задача 61

Если вы поместите металлическое кольцо в область, в которой быстро меняется магнитное поле, кольцо может стать горячим на ощупь. Почему?

Джаяшри Б.

Преподаватель нумерадов

01:57

Задача 62

Фокусник кладет на стол алюминиевое кольцо со скрытым под ним электромагнитом. Когда фокусник произносит «абракадабра» (и нажимает на переключатель, запускающий ток через катушку под столом), кольцо подпрыгивает в воздух. Объясните его «фишку».

Аверелл Х.

Университет Карнеги-Меллона

01:15

Задача 63

На одной из фотографий, открывающих главу, Джин Кертис спрашивает класс, почему медное кольцо левитирует вокруг железного сердечника электромагнита. Каково объяснение, и включает ли оно переменный или постоянный ток?

Джаяшри Б.

Преподаватель нумерадов

01:17

Задача 64

Как могла загореться лампочка рядом с электромагнитом, но не касаясь его? Требуется переменный или постоянный ток? Защитите свой ответ.

Аверелл Х.

Университет Карнеги-Меллона

02:14

Задача 65

Отрезок провода сгибают в замкнутый контур и в него погружают магнит, который индуцирует напряжение и, следовательно, ток в проводе. Второй отрезок проволоки, в два раза длиннее, сгибают в две петли из проволоки, и в нее таким же образом втыкают магнит. Индуцируется удвоенное напряжение, но ток такой же, как и в одиночной петле. Почему?

Джаяшри Б.

Преподаватель нумерадов

01:52

Задача 66

Два отдельных, но одинаковых витка провода установлены близко друг к другу, как показано на рисунке. Первая катушка подключена к аккумулятору. Вторая катушка подключена к гальванометру.
а) Как реагирует гальванометр на замыкание ключа в первой цепи?
(b) Как ведет себя счетчик после закрытия, когда ток стабилен?
(c) Как счетчик реагирует на размыкание переключателя?

Дадинг К.

Воспитатель Нумерейд

00:58

Задача 67

Почему в устройстве, показанном выше, будет индуцироваться большее напряжение, если в катушки вставлен железный сердечник?

Джаяшри Б.

Преподаватель нумерадов

01:13

Задача 68

Почему трансформатор не работает, если вы используете постоянный ток?

Аверелл Х.

Университет Карнеги-Меллона

02:05

Задача 69

Как соотносится ток во вторичной обмотке трансформатора с током в первичной, если вторичное напряжение в два раза превышает первичное?

Джаяшри Б.

Преподаватель нумерадов

01:30

Задача 70

В каком смысле трансформатор можно считать электрическим рычагом? Что умножает? Что не умножает?

Аверелл Х.

Университет Карнеги-Меллона

01:26

Задача 71

В чем принципиальная разница между повышающим трансформатором и понижающим трансформатором?

Джаяшри Б.

Учитель нумерейд

01:09

Задача 72

Почему при работе трансформатора обычно слышен гул?

Аверелл Х.

Университет Карнеги-Меллона

Посмотреть

Задача 73

Почему трансформатор не работает на постоянном токе? Зачем нужен переменный ток?

Джаяшри Б.

Учитель нумерейд

00:58

Задача 74

Почему важно, чтобы сердечник трансформатора проходил через обе катушки?

Аверелл Х.

Университет Карнеги-Меллона

00:32

Задача 75

Связаны ли первичная и вторичная обмотки в трансформаторе физически или между ними есть пространство? Объяснять.

Джаяшри Б.

Преподаватель числа

00:48

Задача 76

Источник переменного тока 120 В питает показанную цепь. Сколько вольт приложено к лампочке и сколько ампер проходит через нее?

Аверелл Х.

Университет Карнеги-Меллона

01:38

Задача 77

В показанной цепи, сколько вольт приложено к измерителю и сколько ампер проходит через него?

Джаяшри Б.

Преподаватель нумерадов

01:06

Задача 78

Как бы вы ответили на предыдущий вопрос, если бы на входе было 12 В переменного тока?

Аверелл Х.

Университет Карнеги-Меллона

00:43

Задача 79

Может ли эффективный трансформатор увеличить энергию? Защитите свой ответ.

Джаяшри Б.

Преподаватель числа

01:10

Задача 80

Если стержневой магнит бросить в катушку из высокоомного провода, он замедлится. Почему?

Аверелл Х.

Университет Карнеги-Меллона

Посмотреть

Задача 81

Мы знаем, что источником звуковой волны является вибрирующий объект. Что является источником электромагнитной волны?

Джаяшри Б.

Преподаватель нумерадов

02:16

Задача 82

Если поблизости нет магнитов, почему ток будет течь по большой катушке проволоки, раскачиваемой в воздухе?

Аверелл Х.

Университет Карнеги-Меллона

01:10

Задача 83

Что делает падающая радиоволна с электронами в приемной антенне?

Джаяшри Б.

Преподаватель нумерадов

01:13

Задача 84

Как, по-вашему, частота электромагнитной волны соотносится с частотой электронов, которые она заставляет колебаться в приемной антенне?

Аверелл Х.

Университет Карнеги-Меллона

00:34

Задача 85

Друг говорит, что изменяющиеся электрические и магнитные поля порождают друг друга и что это порождает видимый свет, когда частота изменения совпадает с частотой света. Вы согласны? Объяснять.

Джаяшри Б.

Преподаватель нумерадов

00:41

Задача 86

Существовали бы электромагнитные волны, если бы изменяющиеся магнитные поля могли создавать электрические поля, а изменяющиеся электрические поля, в свою очередь, не могли создавать магнитные поля? Объяснять.

Аверелл Х.

Университет Карнеги-Меллона

00:22

Задача 87

Жена Джозефа Генри пожертвовала часть своего шелкового свадебного платья, чтобы прикрыть провода электромагнитов Джозефа. Какова была цель шелкового покрытия?

Джаяшри Б.

Преподаватель нумерадов

01:37

Задача 88

Некий простой детектор землетрясений состоит из небольшой коробки, прочно прикрепленной к Земле. Внутри коробки подвешен массивный магнит, окруженный стационарными витками проволоки, прикрепленными к коробке. Объясните, как работает это устройство, применяя два важных принципа физики — один из главы 2, а другой — из этой главы.

Аверелл Х.

Университет Карнеги-Меллона

01:50

Задача 89

Электрическая пила, работающая на нормальной скорости, потребляет относительно небольшой ток. Но если распиливаемый кусок дерева заклинит и вал двигателя не будет вращаться, ток резко возрастет и двигатель перегреется. Почему?

Аджай С.

Преподаватель числа

01:36

Задача 90

Ваш друг говорит, что по закону Ома высокое напряжение производит большой ток. Тогда ваш друг спрашивает: «Так как же можно передавать энергию при высоком напряжении и низком токе по линии электропередач?» Каков ваш блестящий ответ?

Аверелл Х.

Университет Карнеги-Меллона

Задача 91

Ваш инструктор по физике опускает магнит через длинную вертикальную медную трубу, и он движется медленно по сравнению с падением ненамагниченного предмета. Дайте объяснение.

Заходите скорее!

01:40

Задача 92

Это упражнение аналогично предыдущему. Почему стержневой магнит будет падать медленнее и достигнет предельной скорости в вертикальной медной или алюминиевой трубке, но не в картонной?

Аверелл Х.

Университет Карнеги-Меллона

00:43

Задача 93

Хотя медь и алюминий не обладают магнитными свойствами, почему лист любого металла труднее пройти между полюсными наконечниками магнита, чем лист картона?

Джаяшри Б.

Преподаватель нумерадов

01:29

Задача 94

Металлический стержень, повернутый на одном конце, свободно колеблется в отсутствие магнитного поля. Но когда он колеблется
между полюсами магнита, его колебания быстро затухают. Почему? (Такое магнитное демпфирование используется в ряде практических устройств.)

Averell H.

Университет Карнеги-Меллона

01:39

Задача 95

Металлическое крыло самолета действует как «провод», летящий сквозь магнитное поле Земли. Между законцовками крыльев индуцируется напряжение, и по крылу течет ток, но только на короткое время. Почему ток прекращается, хотя самолет продолжает лететь сквозь магнитное поле Земли?

Джаяшри Б.

Преподаватель нумерадов

02:10

Задача 96

Что не так с этой схемой? Чтобы вырабатывать электроэнергию без топлива, установите двигатель для работы генератора, который будет производить электричество, которое будет усилено трансформаторами, чтобы генератор мог управлять двигателем и одновременно поставлять электричество для других целей.

Аверелл Х.

Университет Карнеги-Меллона

Корпорация Магнетэк

• Электромагниты переменного тока

Существует два типа электромагнитов переменного тока. один DC электромагниты со встроенными преобразователями (выпрямителями) переменного тока в постоянный. Другой вариант — электромагниты переменного тока, изготовленные из многослойных электротехнических материалов. стальной сердечник (ламинирование). При подаче напряжения переменного тока истинный переменный ток электромагниты создают переменное магнитное поле. Ламинированное ядро устраняет вихревые токи из-за переменного источника питания. Это точно Электромагниты переменного тока могут работать как с источником питания переменного, так и постоянного тока.

• Воздушный зазор

Воздушный зазор или воздушные зазоры — это немагнитное расстояние в путь магнитного поля между электромагнитом и плунжером (заготовка). Воздушный зазор(ы) может быть физическим воздушным расстоянием или любым немагнитные материалы. Воздушный зазор (ы) будет экспоненциально уменьшаться удерживающая стоимость.

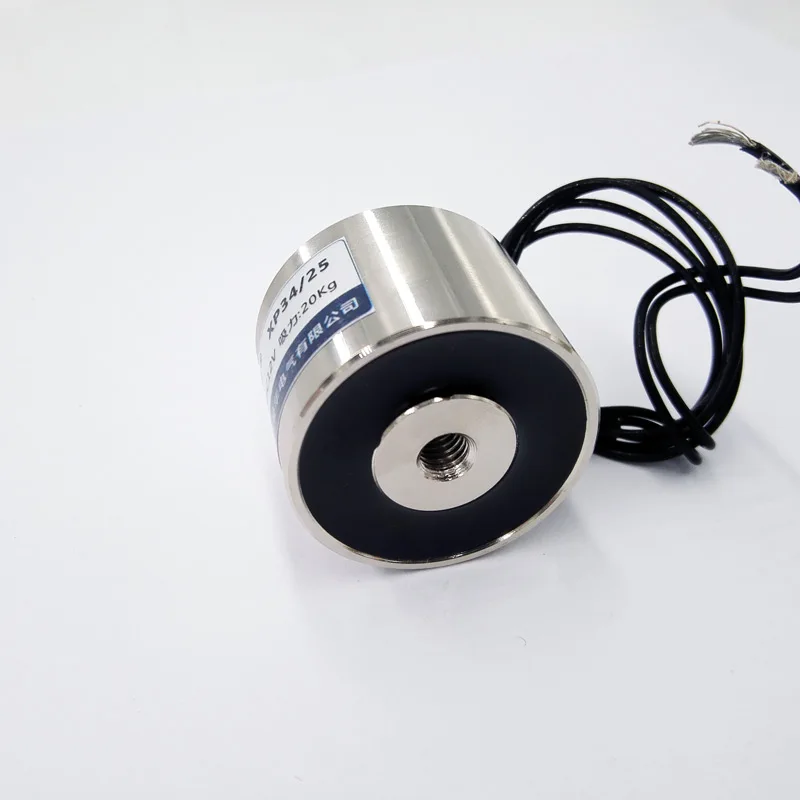

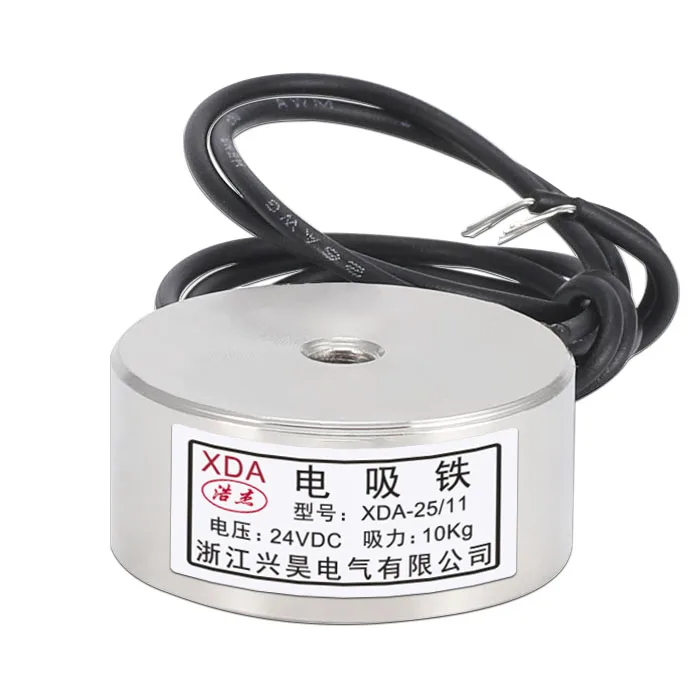

• Электромагниты постоянного тока

Magnetech круглый, прямоугольный, и квадратные электромагниты изготовлены из ферромагнитного центральный полюс с электрической катушкой, окруженной внешней оболочкой. При активации от источника постоянного тока магнитное поле в центральный полюс радиально возвращается к внешней оболочке с минимальным подтекающее поле. Конечным результатом является сильное концентрированное удержание сила на центральном полюсе и равномерно распределенная удерживающая сила на внешней оболочке. Этот уникальный и оптимизированный дизайн обеспечивает более высокая удерживающая способность и меньшее энергопотребление, чем Традиционный дизайн.Эти высокие значения удержания электромагниты имеют плоскую поверхность и доступны в различных формы и размеры. Они идеально подходят для приложений, в которых электромагнит вступает в непосредственный контакт с гладкой и Плунжер с плоской поверхностью (заготовка). Они являются лучшим выбором для подъем, удержание и позиционирование черных металлов. Они могут быть используется в ручном или автоматизированном приложении с 12 В постоянного тока, Рабочее напряжение 24 В постоянного тока или 110 В постоянного тока.

Magnetech параллельный полюс (биполярные) электромагниты изготовлены из ферромагнитного параллельные боковые полюса с электрической катушкой между ними. Когда активируется источником питания постоянного тока, магнитное поле в одном боковом полюсе возвращается к другому боковому полюсу. Конечным результатом является сильный даже удерживая мощность на параллельных полюсах. И так как расстояние между полюсами обычно больше, магнитное поле способно дотянитесь дальше для применений с воздушными зазорами. Этот уникальный и оптимизированная конструкция обеспечивает более высокую стоимость владения и меньше потребляемая мощность, чем обычная конструкция. Эти электромагниты имеют плоскую поверхность и доступны в различных формах. и размеры. Хотя они идеально подходят для приложений, в которых электромагнит вступает в непосредственный контакт с гладкой и Плунжер с плоской поверхностью (заготовка), им можно работать на неровных поверхностный плунжер (заготовка) с воздушным зазором. Они могут быть адаптированы с изготовленными на заказ полюсными башмаками на любую изогнутую поверхность. Они лучше выбор для подъема, удержания и позиционирования черных металлов. Они могут использоваться в ручном или автоматизированном приложении. с рабочим напряжением 12 В постоянного тока или 24 В постоянного тока.



• Рабочий цикл

Рабочий цикл — это процент от общего времени включения в течение один полный цикл включения и выключения. Максимальное время включения в цикле определяется физическими размерами электромагнита. Чем меньше электромагнит, короткое максимальное время включения. Например, Рабочий цикл 25 % с макс. 2 мин. своевременность означает, что каждые 2 минут во включенном состоянии требует 6 минут в выключенном состоянии.

Непрерывный рабочий цикл электромагнита (100 % цикл) может работать непрерывно при нормальной комнатной температуре с конвекционный отвод тепла.

Электромагнит с прерывистым рабочим циклом (не 100% рабочий цикл) должен работать в пределах указанного рабочего цикла, чтобы избегать перегрева электромагнита. Перегрев приведет к преждевременный выход из строя.

• Электромагнит по сравнению с постоянным магнитом

Электромагнит
Магнетизм создается электрическим током. Так магнетизм присутствует при протекании электрического тока. Ан электромагнит выделяет тепло, но магнетизм не меняется по теплу. Чем больше электрический ток и витки обмотки, тем больше магнетизма.

Постоянный магнит
Магнетизм сохраняется после намагничивания электрическим током. Так является остаточным магнетизмом, но очень сильным остатком. постоянный магнит не выделяет тепло, но магнетизм уменьшается на окружающее тепло. Постоянный магнит в конце концов будет размагничивается в процессе работы с течением времени.

Какой из них имеет более сильный магнетизм?
Зависит от области применения, физических и экологических ограничения. В общем случае при заданных физических размерах электромагнит с непрерывным Duty_Cycle немного слабее сильного постоянного магнита. Но электромагнит может быть сильнее с прерывистым рабочим циклом. В другими словами, электромагнит можно сделать очень сильным, если может отвести тепло от электромагнита за счет снижения нагрузки цикл или принудительное охлаждение.

• Обращение к полю

Как далеко может простираться магнитное поле?
Ответ не за горами. Поскольку магнитное поле или путь представляют собой петлю без начала и конца. Магнитный путь обычно состоит из магнитного поля внутри сердечника электромагнита и магнитное поле в воздухе. Магнитное поле в воздухе иногда желаемое поле для приложения. Поскольку магнитное поле представляет собой петлю что можно считать от северного полюса электромагнита до воздуха, из воздуха к южному полюсу электромагнита, из южного полюс через внутреннюю часть электромагнита возвращается на север столб. Путь магнитного поля в воздухе следует правилам путь наименьшего сопротивления (кратчайшая сглаженная кривая для легкого интерпретация). Вот почему это магнитное поле не может проецироваться далеко. Никогда не думайте, что магнитное поле может быть похоже на невидимая веревка стреляет.

Какова сила магнитного поля?
Проецируемое магнитное поле в воздухе снижает его силу (плотность потока) экспоненциально зависит от расстояния.

Каково практическое отношение поля в воздухе к физическому размер?
В непрерывном рабочем цикле одна единица расстояния магнитного поля требуется электромагнит диаметром около 4 единиц, например. диаметр 2 дюйма электромагнит обычно создает магнитное поле, которое проецирует примерно на 1/2 дюйма выше электромагнита. Напряженность магнитного поля, рабочий цикл, метод охлаждения и форма электромагнита могут резко изменить соотношение.

• Холдинговая стоимость

Указанная стоимость удержания – это фактические показания отрыва Плунжер из стальной пластины 1/2 дюйма (заготовка) без воздушного зазора между их. Удерживающее значение представляет собой осевую силу отрыва на диаграмме. Сила открывания, например открывая сначала один край, чтобы оторваться, намного меньше, чем стоимость владения. Сила сдвига (скользящая сила) является не удерживающей силой, а силой трения и значительно меньше, чем удерживаемая стоимость. Стоимость владения будет экспоненциально уменьшаться с присутствием любого воздушного зазора(ов). В целях безопасности при хранении приложений не используйте электромагниты на уровне более 1/2 от номинального значения. В подъеме приложений, не используйте более чем на 1/4 от номинального значения. Не надо использовать электромагниты над людьми.

Схема испытаний:

• Рабочая температура

Рабочая температура также называется рабочей температурой или температура поверхности электромагнита в техническом плане. Температура окружающей среды или комнатная температура – ​​это окружающая среда. температура. Рабочая температура – ​​это повышение температуры электромагнит плюс температура окружающей среды. Макс. операция температура не определена, потому что это сумма температура и повышение температуры, которое отличается в каждом электромагнит. Стандартные электромагниты Magnetech предназначены для работать при температуре окружающей среды от -10°C (14°F) до 40°C (104°F). Слишком низкая температура окружающей среды может привести к растрескиванию эпоксидной смолы, что приведет к разрыву внутри магнита. катушки или сделать изоляцию подводящих проводов хрупкой. Слишком Высокая температура окружающей среды может привести к тому, что внутренняя магнитная катушка перегрев, приводящий к преждевременному выходу из строя. Если выше желательна температура окружающей среды, электромагнит может быть на заказ из высокотемпературного изоляционного материала.

• Полярность

Электромагнит под напряжением имеет северную полярность. полюс и южный полюс. Линии магнитного потока идут с севера полюса к южному полюсу, затем через стальной сердечник электромагнит, и вернуться к северному полюсу. На самом деле, магнитный поток представляет собой замкнутый цикл без начала и окончания. Регулировка полярность источника постоянного тока к электромагниту постоянного тока будет регулировать полярность северного полюса и южного полюса.

• Остаточный магнетизм

Материал сердечника электромагнитов – низкоуглеродистая сталь с очень низкий остаток. Электромагниты постоянного тока Magnetech имеют очень низкий остаточный ток. магнетизм остается на электромагнитах, когда питание постоянного тока отключено. Но части, удерживаемые электромагнитом, могли сохранять некоторое остаточный магнетизм в зависимости от материала деталей. Обычно мягкая сталь с низким содержанием углерода имеет меньше остатков и инструментальная сталь с высоким содержанием углерода заканчивается большим остатком.

Что делать, если детали прилипают к электромагниту?
Иногда гравитация детали недостаточна для преодоления остаточный магнетизм, так что деталь прилипает к электромагнит и не может упасть. Обычно это происходит только на небольшие, легкие детали в автоматическом захвате заявление. Электрически решая эту проблему, используйте специальный Блок питания постоянного тока с отключенным питанием или ОКРУГ КОЛУМБИЯ источник питания с обратным током для отмены остатка. Или механически, используйте электромагниты с автоматическим сбросом. Части могут закончиться с некоторым остаточным магнетизмом слева.

Как удалить остаточный магнетизм с деталей?
Используйте размагничиватель для удаления остатков. Обычный размагничиватель магнитная катушка с питанием от переменного тока. Детали должны проходить через катушку и физически отойти от катушки, пока катушка остается на переменном токе мощность, как бы величина переменного магнитного поля постепенно снижается до нуля, чтобы полностью удалить остаточный магнетизм деталей. Если нет физического движения во время размагничивания, величина источника питания переменного тока должна постепенно уменьшить до нуля либо с помощью Varica, либо с помощью автоматического демпфирования схема.

Проект пушки с электромагнитной катушкой | Журнал Nuts & Volts

---

» Перейти к дополнительным материалам

Большинство обычного огнестрельного оружия работает за счет действия расширяющихся газов, выталкивающих снаряд из ствола на высокой скорости. Движущей силой этих систем является детонация пороха, которая вызывает взрыв позади снаряда, расположенного в трубе (стволе), закрытой с одного конца (казенник). Системы, работающие на порохе, очень громкие и оставляют следы в стволе и затворе, что делает их склонными к неисправности и требует значительных усилий по очистке для дальнейшего использования. Благодаря новым исследованиям и инновациям в высокотехнологичных системах электронного оружия порох может вскоре уйти в прошлое.

См. Видео

Осторожно Информация, содержащаяся в этой статье, опасна и потенциально опасна для жизни. Будьте предельно осторожны при экспериментировании с высоковольтными цепями и цепями разряда конденсаторов. Если у вас нет опыта изготовления таких устройств, то не пытайтесь строить этот проект. Всегда закорачивайте батарею конденсаторов при работе с ней или цепью. Необходимо регулярно соблюдать меры предосторожности при обращении с огнестрельным оружием. Всегда надевайте защиту для глаз. Автор и издатель не несут никакой ответственности и не будут нести ответственность за любые травмы или ущерб, вызванные конструкцией, использованием или неправильным использованием этого устройства.

РИСУНОК 1. Пистолет с электромагнитной катушкой ЭМ-15.

Катушки новые? Концепция электромагнитных пушек существует уже давно. На обложке журнала «Современная механика» за июнь 1932 года была представлена ​​электрическая пушка, построенная английским конструктором по имени доктор Капица. В статье сообщалось, что стрельба снарядами осуществлялась за счет короткого замыкания мощных динамо-машин на периоды в 1/100 секунды. Этот подход очень похож на современные импульсные генераторы переменного тока с компенсацией (компульсаторы), которые используются для питания рельсовых пушек, разрабатываемых Техасским университетом в Остине для программы создания электрических пушек армии США. Для получения дополнительной информации об исследованиях, проводимых в Техасском университете, посетите их веб-сайт по адресу www.utexas.edu/research/cem/ .

Катушка из прошлого Интересный рассказ был напечатан в газете 19 ноября.36 выпуск Popular Science об электрическом пулемете. Пистолет был построен Вирджилом Ригсби из Сан-Августина, штат Техас, а также ранее был показан в выпуске журнала Modern Mechanix за 1934 год. Утверждалось, что пушка может стрелять со скоростью 150 выстрелов в минуту, используя серию электромагнитов, расположенных вдоль ствола.

Уступите место пушкам с электромагнитной катушкой! Эти устройства заменяют порох электромагнитным (ЭМ) двигателем с почти эквивалентными результатами по скорости и кинетической энергии. Что может быть лучше, чем познакомиться с этой футуристической технологией, чем построить собственную электромагнитную пушку!

Целью этого проекта является разработка и изготовление переносной автономной пушки с электромагнитной катушкой. Ружье с катушкой – это тип винтовки, в которой используется катушка электромагнитного ускорителя или серия катушек для ускорения металлического снаряда. Стратегическая оборонная инициатива 1980-х годов, которую часто называют «Звездными войнами», была одним из первых оборонных проектов, воплотивших в жизнь мечту о разработке футуристических электронных систем вооружения. Для этой программы была разработана полнофункциональная рельсовая пушка, хотя она никогда не запускалась в космос.

Основы ружья с катушкой

Пушка с катушкой использует сильное магнитное поле для ускорения ферромагнитных снарядов. Снаряды, используемые в катушках и рельсовых пушках, часто называют арматурой. Сильный электрический ток переключается с быстроразрядного накопителя (обычно конденсаторной батареи) на катушку провода, намотанную на ствол, для создания сильного магнитного поля, необходимого для быстрого ускорения металлического снаряда.

Снаряд расположен на одном конце катушки и притягивается к ее центру за счет магнитной индукции. При отключении тока снаряд движется вперед по стволу, вылетает из орудия и движется к намеченной цели. Сила, приложенная к якорю, пропорциональна изменению индуктивности катушки по отношению к изменению положения якоря и току, протекающему через катушку.

Сила, приложенная к якорю, всегда будет перемещать его в направлении, увеличивающем индуктивность катушки. Эти системы работают очень тихо, когда снаряды летят со скоростью ниже скорости звука, они чисты и не требуют особого обслуживания. Более совершенные конструкции винтовых пушек включают в себя несколько катушек ускорителя, переключающихся последовательно по мере движения снаряда по стволу.

Конструкция с несколькими катушками предназначена для максимизации скорости снаряда. Основной проблемой электромагнитного оружия на данный момент является огромное количество энергии, теряемой при преобразовании электрической энергии в кинетическую.

Обзор проекта

В этой статье описывается общая конструкция пушки с электромагнитной катушкой, показанной на рис. 1 . Катушка EM-15 представляет собой ручную винтовку с питанием от батареи (12 В постоянного тока), которая способна запускать металлический снаряд 30-го калибра с регулируемой скоростью. Это отличный проект для изучения ряда концепций аналоговой электроники.

Электронная схема состоит из повышающего преобразователя напряжения, каскада умножителя напряжения Кокрофта-Уолтона, батареи накопления энергии конденсаторов, компаратора напряжения для установки напряжения заряда батареи конденсаторов, секции переключения тиристоров и ускорителя катушка. Другими компонентами пистолета являются ствол, механизм заряжания затвора, аккумулятор, панель управления, дисплей, снаряд, пистолетная рукоятка со спусковым крючком и алюминиевый приклад, содержащий все компоненты.

Конструкция, конструкция и работа трансформатора, используемого в этом проекте, объясняются шаг за шагом, поскольку это ключевой компонент, который часто упускается из виду в статьях и книгах, посвященных высокому напряжению. Когда пистолет будет готов, он будет откалиброван и выстрелит. Обязательно посмотрите видео в действии на [url=http://www.thinkbotics.com/military.htm]http://www.thinkbotics.com/military.htm[/url]

Circuit Theory

РИСУНОК 2. Схема пистолета EM-15.

Принципиальная схема спирального пистолета EM-15 показана на рис. 2 . Секция инвертора схемы вырабатывает высокую частоту и высокое напряжение, используя конфигурацию генератора, состоящую из трансформатора T1, который включается и выключается транзистором Q1. Когда питание подается на цепь переключателем S1, резистор R2 инициирует включение транзистора Q1 и пропускание тока 12 вольт постоянного тока через первичную обмотку (10 витков) трансформатора. Ток, проходящий через первичную обмотку, индуцирует магнитное поле в железном сердечнике, вызывая появление тока во вторичной (500 витков) и обмотке обратной связи (восемь витков). Напряжение обратной связи удерживает транзистор Q1 во включенном состоянии, когда ток протекает через резистор R1 и конденсатор C2. Резистор R1 и конденсатор С2 контролируют базовый ток и рабочую частоту генератора.

Когда сердечник трансформатора насыщается, индуцированное базовое напряжение падает до нуля и транзистор закрывается. Затем магнитное поле в ферритовом сердечнике разрушается и создает 600 В переменного тока во вторичных обмотках трансформатора. В этот момент транзистор снова включается, и цикл повторяется.

Выход переменного тока высокого напряжения со вторичной обмотки трансформатора удваивается и выпрямляется до 1200 В постоянного тока с помощью умножителя напряжения Кокрофта-Уолтона, состоящего из диодов D1, D2 и конденсаторов C3, C4. Выходное напряжение постоянного тока от умножителя напряжения заряжает батарею конденсаторов через ускорительную катушку L1 до напряжения, которое определяется микросхемой IC1, операционным усилителем 741, сконфигурированным как компаратор.

Умножитель напряжения Кокрофта-Уолтона — интересное устройство, названное в честь Дугласа Кокрофта и Эрнеста Уолтона. В 1932 году ученые использовали эту каскадную конструкцию умножителя напряжения для питания ускорителя частиц и провели первый в истории искусственный ядерный распад. Эти двое в конечном итоге получили Нобелевскую премию по физике 1951 года за «Трансмутацию атомных ядер с помощью искусственно ускоренных атомных частиц». На самом деле устройство умножения напряжения было открыто раньше, в 1919, швейцарским физиком Генрихом Грейнахером. Каскад удвоения иногда также называют множителем Грейнахера.

Блок хранения конденсаторов состоит из 10 конденсаторов емкостью 1500 мкФ, 200 В, сконфигурированных для достижения 600 мкФ, 1000 В (C8–C17). Эти конденсаторы доступны в большинстве компаний, поставляющих электронику. Когда конденсаторная батарея заряжена до 800 В постоянного тока, количество энергии, которое будет передано катушке ускорителя, составит 192 Дж. При зарядке конденсаторной батареи до 1000 В постоянного тока количество энергии составляет 300 Дж. Батарею конденсаторов следует заряжать до 1000 вольт только в том случае, если вы установили SCR, который может с этим справиться.

Операционный усилитель 741 (IC1) сконфигурирован как компаратор напряжения и используется для установки величины напряжения заряда батареи конденсаторов. Опорное напряжение для компаратора берется напрямую от источника постоянного тока 12 вольт через резистор R10. Заряд напряжения, накапливающийся на батарее конденсаторов, падает до значения примерно 1:20 через делитель напряжения, состоящий из резисторов R3, R4 и потенциометра R11 на 100 кОм, и затем подключается к компаратору. Потенциометр используется для установки точного уровня напряжения на конденсаторной батарее при калибровке и использовании винтовки. Обратите внимание, что батарея конденсаторов заряжается через катушку ускорителя.

Когда желаемое напряжение достигнуто, выход компаратора становится высоким и включает транзистор Q2 и светоизлучающий диод D6 индикатора пожара. Когда Q2 включен, основание Q1 притягивается к земле, что останавливает колебания трансформатора, отключая процесс зарядки. Если пушка не стреляет сразу после полной зарядки, уровень напряжения на батарее конденсаторов начнет медленно снижаться из-за утечки, и компаратор снова включит цепь зарядки, чтобы поддерживать уровень напряжения батареи конденсаторов на максимальном уровне. Вы заметите, что светодиоды заряда и зажигания постепенно включаются и выключаются, указывая на то, что компаратор и схема зарядки поддерживают заданное напряжение.

После того, как конденсаторная батарея заряжена до заданного уровня, железный снаряд вставляется в затворное устройство и частично вставляется в катушку с помощью болта. Затвор заряжающего устройства имеет на конце небольшой магнит, сила которого достаточна, чтобы удерживать снаряд на месте, если орудие наклонено вперед, но недостаточно, чтобы мешать его работе. Когда пожарный выключатель S3 замкнут, на затвор тиристора подается напряжение, которое включает его и сбрасывает заряд через батарею конденсаторов в катушку ускорителя L1. Катушка ускорителя создает электромагнитный импульс, запускающий снаряд по стволу. Диод Д9необходимо для предотвращения реверсирования напряжения.

Конструкция трансформатора

Основой этого проекта является миниатюрный высокочастотный трансформатор, намотанный на катушке размером 20 мм x 17 мм x 15 мм с ферритовым сердечником, как показано на рис. 3 . Первичная обмотка состоит из 10 витков ламинированного магнитопровода № 26 AWG (American Wire Gauge) с индуктивностью 0,008 мкГн, обмотка обратной связи состоит из восьми витков провода № 26 AWG с индуктивностью 0,006 мкГн, а вторичная обмотка 500 витков провода #34 AWG с индуктивностью 20,6 мкГн. Все измерения индуктивности проводились с установленными железными сердечниками.

РИСУНОК 3. Катушка трансформатора и ферритовый сердечник.	РИСУНОК 4. Детали трансформатора можно извлечь из энергосберегающей компактной люминесцентной лампы.

Если вы не можете найти катушку и сердечник аналогичных размеров в местном магазине электроники, приобретите разряженную или неиспользованную энергосберегающую компактную люминесцентную лампу, как показано на рисунке 9.0415 Рисунок 4 . Вскройте лампу по шву, стараясь не сломать стеклянную трубку, и снимите плату. Найдите трансформатор с ферритовым сердечником и отпаяйте его от печатной платы. Отсоедините основные части, размотав всю ленту, которая может скреплять их.

Используйте нож или пилу с тонким лезвием, чтобы срезать клей в точках, где половинки сердечника соприкасаются, если электрические сердечники склеены вместе. Вероятно, с каждой стороны сердечников и посередине будет прокладка с воздушным зазором, чтобы ферромагнитный материал каждого сердечника не соприкасался. Не беспокойтесь об уничтожении пробелов, потому что позже мы добавим свои собственные. Удалите всю проволоку и ленту с бобины.

РИСУНОК 5. Схема конструкции трансформатора.

Ничего страшного, если на вашей шпульке нет клеммных колодок, поскольку вместо них можно использовать соединительные провода. Теперь у вас должна быть шпулька и электронные сердечники, подобные показанным на рис. 5-A .

Начните с нумерации шпульных стержней от 1 до 8 в позициях, показанных на Рисунок 3 . Припаяйте один конец куска ламинированного магнитного провода #26 к штырю номер 2, а затем намотайте первичную катушку из 10 витков по часовой стрелке вокруг верхней половины бобины, как показано на рис. 9.0415 Рисунок 5-B . Припаяйте другой конец провода первичной обмотки к контакту № 3. Используя другой кусок магнитного провода № 26, припаяйте один конец провода к контакту № 1, а затем намотайте катушку обратной связи из восьми витков на бобину по часовой стрелке под первичной обмоткой. как показано на Рисунок 5-C .

Припаяйте другой конец обмотки обратной связи к контакту № 4. Затем накройте первичную обмотку и обмотку обратной связи слоем изоленты, как показано на рис. 5-D . С другой стороны бобины припаяйте конец куска магнитной проволоки #34 AWG к столбу номер 5, а затем намотайте вторичную катушку из 500 витков ровными слоями.

При ручной намотке катушки вы, вероятно, не сможете получить идеальные слои, но это не будет проблемой; просто сделайте их максимально аккуратными. Припаяйте другой конец вторичной обмотки к штырю номер 8, как показано на рис. 5-E . Оберните вторичную обмотку слоем трансформаторной ленты, а затем покройте места пайки силиконовой резиной или аналогичным изоляционным материалом, как показано на рис. 5-F . (Я использую продукт под названием Plasti Dip, который доступен в большинстве хозяйственных магазинов.)

Последним этапом сборки трансформатора является добавление электронных сердечников к катушке. Чтобы две половины сердечников не соприкасались, когда они находятся на месте, необходимо построить три прокладки с воздушным зазором. Отрежьте три куска изоленты размером немного больше, чем конец каждой из трех ножек одного из сердечников, а затем приклейте их. Поместите сердечники на катушку и закрепите их трансформаторной лентой, как показано на Рисунок 5-G . Трансформатор готов.

Сборка схемы и панели управления

РИСУНОК 6. Схема панели управления.

Схема построена на куске перфокарты размером 5-1/2 дюйма на 2-7/8 дюйма с использованием метода соединения точка-точка в соответствии со схемой. Все детали, необходимые для схемы, перечислены в списке деталей.

Панель управления изготовлена ​​из алюминия толщиной 1/16 дюйма и может быть установлена ​​непосредственно на печатной плате. Предлагаемый шаблон для резки и сверления металла показан на 9.0415 Рисунок 6 . Установите потенциометр, индикаторные светодиоды и переключатели на панель управления, а затем закрепите их на печатной плате. Используйте двухпозиционные клеммные колодки на плате, где подключаются батарея конденсаторов, аккумуляторная батарея, пожарный выключатель и катушка ускорителя. Готовая печатная плата с присоединенной панелью управления показана на рис. 7 .

РИСУНОК 7. Готовая печатная плата и панель управления.

Блок конденсаторов

Соберите блок конденсаторов, используя 10 конденсаторов емкостью 1500 мкФ, 200 В, подключенных в соответствии со схемой в рис. 8 . Эта конфигурация конденсаторов дает общую емкость 600 мкФ при 1000 В постоянного тока. Припаяйте 12-дюймовый кусок высоковольтного провода к положительной стороне конденсаторной батареи и шестидюймовый кусок высоковольтного провода к отрицательной стороне конденсаторной батареи, как показано на рис. 9 . Длина этих проводов может быть разной, в зависимости от того, какой тип запаса вы решили построить. Для безопасности покройте все выводы конденсатора и паяные соединения силиконовым каучуком RTV или Plasti Dip. Готовая батарея конденсаторов показана на рис. 9.0415 Рисунок 9 .

РИСУНОК 8. Схема подключения блока накопления энергии конденсаторов.	РИСУНОК 9. Готовая батарея конденсаторов.

Катушка ускорителя, ствол и затвор Механизм заряжания

Ствол состоит из 14-дюймовой стироловой трубки с внутренним диаметром 7/16 дюйма. Вы можете использовать любой вид легкого пластика или нейлона, который можно приобрести в большинстве магазинов для хобби. Намотайте 300 витков магнитной проволоки № 20 AWG в шесть слоев по 50 витков в каждом. Начните наматывать катушку в одном дюйме от конца трубки. Обмотайте каждый слой из 50 витков изолентой, чтобы закрепить на месте, а затем намотайте следующий слой сверху. Используйте два пластиковых или картонных диска, приклеенных к каждому концу ствола с обеих сторон катушки, чтобы добавить поддержку.

РИСУНОК 10. Катушка ускорителя, ствол и затворный механизм заряжания.

РИСУНОК 11. Направляющая для резки пистолетной рукоятки.

РИСУНОК 12. Готовая пистолетная рукоятка с установленным переключателем огня.

Изготовьте загрузочное устройство с казенной частью для перемещения снаряда в положение, при котором он частично находится в катушке. Вам нужно будет поэкспериментировать с начальным положением снаряда, чтобы добиться максимальной скорости. Затвор механизма заряжания, который я собрал, содержит небольшой магнит, который удерживает снаряд на месте, когда пушка наклонена, но не обладает достаточной магнитной силой, чтобы мешать импульсу, создаваемому катушкой ускорителя. Готовая катушка ускорителя, ствол и механизм заряжания с казенной части показаны на рис. 9.0415 Рисунок 10 .

Пистолетная рукоятка и пусковой переключатель

Используемый пусковой переключатель представляет собой микропереключатель, но можно использовать любой мгновенный контактный переключатель. Пистолетная рукоятка может быть сконфигурирована как угодно, при условии, что вы можете установить переключатель огня. Общий шаблон конструкции пистолетной рукоятки показан на рис. 11 и может быть изготовлен из пластика или алюминия.

Вырежьте два одинаковых куска пластика или алюминия и добавьте опорные части из квадратной алюминиевой трубы размером один дюйм. Припаяйте отрезок двухжильного провода к общим и нормально разомкнутым контактам микропереключателя. Если вы используете выключатель с мгновенным контактом, убедитесь, что он нормально разомкнут.

Другой вариант — отрезать пистолетную рукоятку и спусковой крючок от одной из множества недорогих игрушек, доступных на рынке, и перемонтировать переключатель. Готовая рукоятка с пожарным выключателем показана на рис. 12 .

Изготовление приклада и боковых панелей

РИСУНОК 13. Алюминиевые крышки и боковые панели.	РИСУНОК 14. Батарея конденсаторов, боковые панели и триггерный узел.

Ложа для EM-15 была изготовлена ​​из алюминиевого уголка 1/2 дюйма и плоской ложи толщиной 1/16 дюйма, но вы можете использовать любой доступный вам материал. Для придания формы деталям использовался металлический гибочный станок, а все отверстия были сделаны с помощью сверлильного станка. Боковые панели и крышки показаны на рис. 13 . Батарея конденсаторов, боковые панели и триггерный узел показаны на рис. 14 . Приближенный вид регулируемого затвора, установленного на остальной части орудия, показан на рис. 9.0415 Рисунок 15 .

РИСУНОК 15. Регулируемый затвор идеально подходит для экспериментов с различными типами и начальными положениями снарядов.

Сборка и калибровка ружья

Я предлагаю настроить все электронные компоненты на вашем верстаке для калибровки ружья, прежде чем собирать все детали в приклад. Подсоедините 12-вольтовый аккумулятор, пожарный выключатель, катушку акселератора и батарею конденсаторов к печатной плате. Будьте очень осторожны, чтобы не прикасаться к печатной плате или каким-либо соединениям во время тестирования устройства. Если вам нужно перемонтировать или отрегулировать, отсоедините аккумуляторную батарею и обязательно замкните батарею конденсаторов.

РИСУНОК 16. Панель управления и печатная плата, вид сбоку.

Настройте мультиметр на измерение постоянного тока, а затем подключите провода к клеммам батареи конденсаторов. Поместите новый комплект батарей в батарейный отсек и поверните потенциометр напряжения R11 до упора против часовой стрелки, а затем включите главный выключатель питания. Должны загореться светодиоды «питание» и «зарядка». Вы увидите, как напряжение возрастет примерно до 350 вольт постоянного тока, после чего загорится светодиод «огонь», и процесс зарядки прекратится.

Отметьте 350V на панели управления в этом месте карандашом или маркером. Медленно поворачивайте потенциометр по часовой стрелке, пока напряжение не станет равным 400 В постоянного тока, и сделайте там еще одну отметку на панели. Продолжайте эту процедуру с шагом 50 В, пока не достигнете 800 В постоянного тока, отмечая каждое положение потенциометра на лицевой стороне панели карандашом или маркером. Не заряжайте батарею конденсаторов напряжением более 800 вольт, если только вы не установили SCR, который может с этим справиться. Панель управления и печатную плату можно увидеть в Рисунок 16 .

Подходящие снаряды

РИСУНОК 17. Снаряды спиральной пушки ЭМ-15.

Снаряд диаметром 1/2 дюйма можно вырезать из куска холоднокатаной стали диаметром 0,30, а затем напилить его на одном конце для придания более аэродинамической формы. Я обнаружил, что железные наконечники для арбалета/стрельбы из лука (доступные в Wal-Mart) являются идеальными снарядами для этого типа винтовки. Три разных снаряда, которые я успешно использовал, показаны на Рисунок 17 .

Если вы решите изготовить свои собственные снаряды, поэкспериментируйте с различными размерами и весом, пока не найдете тот, который будет работать хорошо.

Стрельба и измерение скорости

Установите надлежащий упор, когда вы готовы выстрелить из пистолета, и всегда надевайте защитные очки при работе с устройством. Скорости, указанные в Таблице 1 , были измерены коммерческим хронографом. Снаряд, использовавшийся для измерений, представлял собой восьмиграммовый наконечник арбалета, подобный тем, что показаны на рисунке 9.0415 Рисунок 17 . Катушка EM-15 остается значительно ниже допустимых пределов скорости в Канаде и США, но из-за веса снаряда ее все же следует считать опасной. Необходимо регулярно соблюдать меры предосторожности при обращении с огнестрельным оружием.

Напряжение	Вес снаряда	Скорость (фут/сек)	Скорость (метры/сек)
400	8 грамм	57	17,37
500	8 грамм	64	19,51
600	8 грамм	70	21,34
700	8 грамм	81	24,69
800	8 грамм	91	27,74
900	8 грамм	101	30,78
1000	8 грамм	129	39,32
ТАБЛИЦА 1. Измерения скорости ЭМ-15.

Заключение

Пистолет EM-15 можно использовать в качестве отправной точки для более сложных экспериментов. Улучшения могут быть внесены в схему зарядки, батарею конденсаторов, катушку ускорителя и конструкцию ствола для достижения более высоких скоростей. Попробуйте спроектировать систему с несколькими катушками, батареями конденсаторов и переключающим устройством. Можно использовать батарею конденсаторов, рассчитанную на более высокую емкость и более высокое напряжение, но обязательно замените тринистор на такой, который выдержит повышенное напряжение и силу тока.

Конструкция с использованием микроконтроллера для координации переключения, зарядки, контроля напряжения и отображения значительно упростит реализацию конструкции с несколькими катушками. Гладкоствольный ствол вызывает проблемы с точностью, поскольку снаряд не вращается для стабилизации во время движения. Попробуйте придумать какой-нибудь нарезной ствол или, возможно, добавить стабилизаторы к снаряду.

Помните, что безопасность всегда стоит на первом месте при создании и экспериментировании с высоким напряжением и баллистикой. Для получения дополнительной информации о проекте, обновлениях и фильмах о пистолете в действии посетите веб-страницу EM-15 Coil gun по адресу 9.0415 www.thinkbotics.com/military.htm   NV

---

---

Ресурсы для катушек
Мировой арсенал койлганов www.coilgun.ru	Другая катушка Gunsite www.anothercoilgunsite.com
Пистолет Гаусса www.gausspistol.com/index.html	Системы пистолетов с катушкой www.coilgun.eclipse.co.uk/
Веб-сайт EM-15 Coil Gun www. thinkbotics.com/military.htm

---

EM-15 СПИСОК ЭЛЕКТРОННЫХ ЧАСТЕЙ

ОПИСАНИЕ КОЛ-ВО РЕЗИСТОРЫ (Все резисторы 1/4 Вт, допуск 5%) Р1 470 Ом 1 Р2 4.7K 1 Р3, Р4, Р10 1М 3 Р5, Р8, Р9 1,2К 3 Р6, Р7, Р12 360 Ом 3 R11 Линейный потенциометр 100K 1 Р13, Р14 39К 2 КОНДЕНСАТОРЫ С1 10 мкФ 25 В электролитический 1 С2 0,068 мкФ 1 С3, С4 1000 мкФ 1,5 кВ 2 С5 0,68 мкФ 50 В 1 С6 47 мкФ 100 В 1 С7 0,1 мкФ 50 В 1 С8-С17 1500 мкФ электролитический при 200 В 10 ПОЛУПРОВОДНИКИ Q1, Q2 2N3055 Транзистор NPN с радиатором 2 Q3 NTE 5536 SCR 800 В 1 IC1 741 операционный усилитель 1 Д1, Д2, Д8, Д9 ИН5408 2 Д3 Желтый светодиод 1 Д4 Красный светодиод 1 D6 Зеленый светодиод 1 Д5, Д7 Стабилитрон 14 В 2 РАЗНОЕ Т1 Трансформатор — подробности см.
