Емкость баллона: Расшифровка технической информации указанной на корпусе газового баллона

alexxlab | 06.06.2023 | 0 | Разное

Содержание

Эксплуатация газовых баллонов — рекомендации и безопасность

Для хранения и транспортировки пропана применяются специальные емкости — газовые баллоны. Эти сосуды должны в полной мере обеспечивать безопасность и экономичность. Для того, чтобы быть уверенным в том, что баллоны соответствуют всем требованиям безопасности, прочтите этот обобщающий материал.

Эксплуатационные требования к газовым баллонам

К использованию в бытовых и производственных нуждах допускаются только те баллоны, которые не имеют повреждений и которые прошли освидетельствование в установленный срок. Перед использованием необходимо проводить внешний осмотр баллона. Его стенки не могут иметь никаких повреждений, вмятин, трещин, коррозийных изменений, трещин или сильных вздутий. Внешняя поверхность баллона должна быть промаркирована и окрашена в соответствии с предписаниями ГОСТа. При этом площадь окрашенной поверхности не может быть меньше 70%. Если остаточная покраска меньше этого уровня, то баллон изымается из эксплуатации и отправляется на техническое обслуживание и освидетельствование.

После внешнего осмотра необходимо произвести осмотр вентиля. Он должен быть полностью исправным. Также баллон должен содержать остаточное давление. На внешней поверхности баллона должен присутствовать ясно читаемый паспорт, в котором стоит отметка о прошедшем освидетельствовании.

Все работы по ремонту баллона, ремонту его выпускной части, окраске, освидетельствованию и прочим технологическим процедурам имеет право проводить только та организация, которая получила специальное разрешение на осуществление работ с сосудами, работающими под высоким давлением.

Маркировка баллонов

На баллоне в обязательном порядке наносятся сведения о том, когда был произведен баллон, массе его корпуса, о дате последнего освидетельствования и многие другие параметры. На основании этих сведение каждый человек, который соприкасается с этим сосудом в процессе его эксплуатации, может сделать вывод о том, насколько пригодна данная емкость для использования.

Помимо специальных паспортных данных, маркировка баллонов включается в себя и окрашивание поверхности в определенный цвет. По цвету баллона можно с точностью определить, какой технический газ в нем содержится. В частности, пропановые баллоны всегда окрашиваются в красный.

Не допускается заправка в баллоны технического газа, который не соответствует маркировке сосуда. Помимо окраски внешних стенок, на баллон наносятся надписи на специальных полосах, которые должны читаться четко и ясно. Эти надписи указывают на то, какой газ находиться в баллоне.

Маркировочные данные на баллонах наносятся в соответствии с техническими требованиями. Для пропана паспортные данные наносятся на специальных металлических шильдиках, которые крепятся в округ вентиля. Емкости с нечитаемыми надписями к эксплуатации не допускаются.

На любом газовом баллоне содержится его серийный производственный номер и фактическая емкость баллона. Этот параметр всегда оценивается в литрах. Также должна присутствовать дата выпуска емкости. Дата всегда оформляется в таком виде: «ММ.ГГ.АА». При этом следует понимать, что первые две цифры – это месяц изготовления, вторые – год. Последние две цифры означают год следующего освидетельствования баллона. Также паспортные данные маркировки должны содержать сведения о предыдущих аттестациях, с указанием завода, который производил освидетельствование. Масса пустого и заполненного баллона также может быть прочитана среди этих данных.

Производство и срок эксплуатации газовых баллонов

Для изготовления газовых баллонов применяются легированные, и углеродистые виды стали, из которых делаются трубные бесшовные заготовки. Каждая такая заготовка проходит специальный ультразвуковой контроль на герметичность. Далее трубу разрезают на детали заданной длины. После этого происходит закатывание баллона при помощи специального оборудования при высоком давлении и температуре. Повышенная прочность баллона обеспечивается специальным способом обработки в трехзонной трубе. Окончательный этап изготовления баллона включает в себя центровку, подрезку краев торца, проточку горловины под кольцо и многие другие отделочные операции. После проверки ОТК баллон поступает в эксплуатацию.

Гарантия на новый баллон составляет 2 года. Для тех баллонов, которые изготовлены из углеродистой стали гарантийный срок службы может продлеваться до четырех лет.

Техническими требованиями допускается интенсивная эксплуатация газовых баллонов в течение сорока лет. Однако очень часто этот период на практике составляет более пятидесяти лет. Вследствие этого в ряде случаев баллоны с техническими газами оказываются в состоянии, которое только с большой натяжкой можно назвать удовлетворительным.

Техническое обслуживание

При проведении технического обслуживания и освидетельствования газовых баллонов, специалисты проводят весь комплекс работ, которые способствуют не только повышению безопасности использования баллона, но и значительно продлевают его эксплуатационный срок.

Прежде всего, проводиться внешний осмотр баллона. Оценивается состояние его поверхностей и окраски. Далее следует дегазация. При этом проводиться выкручивание вентиля, после чего можно произвести осмотр внутренних стенок сосуда. После гидроиспытаний, промывки и сушки потоками теплого воздуха, производиться вкручивание нового вентиля. Также в ходе работ производиться взвешивание баллона и на основании полученных данных дается экспертная оценка процента износа стенок.

После всех работ производится окраска баллона, его клеймение и выдача сертификата. Такой баллон может использоваться до следующего освидетельствования пять лет.

Закажите доставку газовых баллонов с пропаном, аренду баллонов, замену пустых на полные, а так же продажу и освидетельствование. Подробней об услуге и ценах на странице газовые баллоны

Чтение и нанесение паспорта гелиевого баллона

Главная
Информация
Советы профессионалов

Задать вопрос

Наши специалисты ответят на любой интересующий вопрос

Паспорт газового баллона и, в не меньшей степени, гелиевого – крайне важный “документ”, свидетельствующий об исправности и пригодности емкости для хранения и транспортировки газообразного гелия. Умение воспринимать выбитую в паспорте информацию – необходимый навык при работе с гелиевым баллоном.

Для неподготовленного человека информация в паспорте гелиевого баллона может выглядеть пустым набором символов, однако за всем этим скрываются важные сведения. В этом материале мы расскажем, как правильно читать выбитые на баллоне данные.

Как и зачем наносят паспорт

Нанесение паспорта на газовые баллоны регламентировано в ПБ 03-576 и ГОСТ 949. Согласно им, баллон должен быть пронумерован, необходима информация о производителе, даты выпуска и следующего освидетельствования, рабочее и проверочное давление в МПа, а также масса и емкость баллона. Кроме того, на бывших в эксплуатации баллонах присутствуют даты предыдущих освидетельствований.

Информация в паспорт заносится по прохождению обязательного технического освидетельствования раз в пять лет. Обычно, данные заносятся способом ударного клеймения. Стоит помнить, что перебитый или переточенный паспорт является причиной для признания баллона бракованным и, следовательно, снятым с эксплуатации. Например, в тех случаях, когда присутствуют следы механической обработки или выбитая информация нечитаема.

Расшифровка паспорта газового баллона

Пожалуй, наиболее важные сведения, закрепленные в паспорте – дата последней и следующей аттестации. Они свидетельствуют о том, что на момент обязательной проверки баллон был исправен и, при отсутствии форс-мажорных обстоятельств, будет оставаться таким на срок до будущей переаттестации. Баллоном с вышедшим сроком аттестации пользоваться небезопасно. Пропускать эту дату не рекомендуется еще потому, что при сдаче такого баллона придется доплатить за обязательную проверку.

Кроме дат, в паспорте присутствуют и другие данные. Например, клеймо завода-изготовителя, клеймо аттестующей организации, идентификационный номер, фактические масса и емкость баллона. Также заносят проверочное и рабочее давление, последнее должно быть не менее 150 кгс/см2 для гелиевых баллонов.

Если чтение паспорта баллона вызывает у Вас затруднения, специалисты нашей компании с удовольствием Вам помогут!

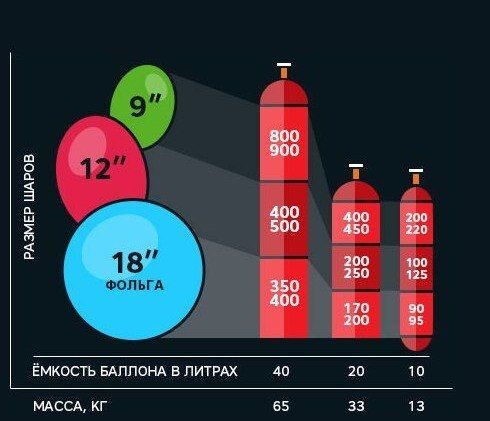

Паспорта гелиевыех баллонов

5 литров

10 литров

40 литров

Заказать услугу

Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.

Поделиться ссылкой:

Вернуться к списку

Как рассчитать вместимость цилиндра

Обновлено 5 декабря 2020 г.

Автор Chris Deziel

Будь то резервуар для воды, банка с краской или пробирка, каждый цилиндрический контейнер имеет две общие характеристики. Он имеет круглое поперечное сечение и определенную протяженность в пространстве, называемую его длиной или высотой. Если вы хотите узнать вместимость цилиндра, сколько он вмещает, вы в основном вычисляете его объем. Для этого есть простая формула, но есть одна загвоздка. Также необходимо учитывать толщину стенок контейнера. В большинстве случаев эта величина незначительна, но не всегда. Еще одно: емкость обычно измеряется в галлонах или литрах, поэтому, если вам нужны эти единицы, вам придется конвертировать кубические футы, дюймы или метрические единицы.

TL;DR (слишком длинный; не читал)

Поскольку вместимость отличается от внешнего объема, необходимо измерить внутренние размеры, если цилиндр имеет толстые стенки.

Объем и емкость

Слова «объем» и «емкость» часто используются взаимозаменяемо, но означают разные вещи. Объем цилиндра равен объему занимаемого им пространства, и вы можете измерить его, погрузив его в воду и измерив количество вытесненной воды. Вместимость, с другой стороны, относится к количеству жидкости или твердого вещества, которое может вместить цилиндр. Если у вас есть цилиндр с толстыми стенками, его емкость может значительно отличаться от его объема. 92 h}{4}

Если стенки пренебрежимо тонкие, объем равен емкости, но если стенки толстые, емкость меньше объема. Чтобы убедиться, что вы рассчитываете вместимость, а не объем, вы должны измерить внутренний радиус цилиндра и длину от внутреннего дна до горловины цилиндра.

Преобразование в галлоны или литры

Если вы производите измерения в дюймах, результат будет в кубических дюймах. Точно так же измерьте в футах, и вы получите емкость в кубических футах, или измерьте в сантиметрах или метрах, и вы получите результат в кубических сантиметрах или кубических метрах соответственно. Во всех случаях вам понадобится коэффициент преобразования, чтобы выразить результат в галлонах или литрах:

1 Кубический дюйм = 0,004329 США Галлоны
1 Кубический дюйм = 0,000579 Кубические футы
1 Кубический ног = 7,4813 Галлоны США
1 Кубический сантимер (1 Millired) = 0,000264 40041
1 кубический сантиметр (1 Milliret) = 0,00026444
1 кубический сантиметр (1 Millight) = 0,00026444
. 100404.0 4004.0 4004.
4.0 40040 4004.
. = 264 галлона США
1 литр = 0,264201 галлона США; 1 галлон США = 3,79 литра
1 британский галлон = 1,2 галлона США; 1 галлон США = 0,832701 имперских галлона

Пример

Цилиндрический бетонный резервуар для воды имеет 3-дюймовые стенки и 3-дюймовое основание. Его внешние размеры: диаметр = 8 футов; высота = 5 футов. Какова его емкость?

Стенки этого цилиндра не пренебрежимо тонкие, поэтому вам нужны внутренние размеры. Зная толщину стенки, можно их рассчитать. Вычтите удвоенную толщину стенки (6 дюймов) из заданного внешнего диаметра, чтобы получить внутренний диаметр (8 футов = 96 дюймов; 9).3

V = 362 618,33 кубических дюйма или 209,74 кубических фута, 1 569,77 галлона США, 1 307,15 имперского галлона или 5 949,43 литра.

Расчет емкости баллона акваланга | Dive Gear Express®

Переключение навигации

Моя тележка

Поиск

Меню

Счет

Или почему мой баллон Aluminium 80 SCUBA вмещает только 77 кубических футов воздуха?

Технические дайверы должны точно знать, сколько у них дыхательного газа, когда они входят в воду, потому что, если они не спланируют правильно, могут случиться плохие вещи. Вы можете просто согласиться с тем, что названия, используемые для описания некоторых баллонов SCUBA, имеют слабую связь с их фактическим объемом свободного воздуха, потому что в противном случае эта тяжелая статья STEM отправит вас в путешествие по термодинамике газов для дайверов. Если вы не находите это интересным, перейдите к таблице реальных объемов обычных баллонов SCUBA.

Описания количества воздуха в баллонах SCUBA (также называемых баллонами для дайвинга), а также преобразование баллонов, предназначенных для имперских рынков, в их метрические эквиваленты очень проблематичны, поскольку не все производители и дистрибьюторы делают свои расчеты одинаково, и, конечно, ни один делают водолазы. Эта статья покажет вам простой способ точно определить, сколько дыхательного газа действительно содержится в любом имперском или метрическом баллоне с аквалангом, но сначала нам нужно разобраться с некоторыми деталями домашнего хозяйства…

Баллоны SCUBA в США регулируются стандартами Департамента транспорта, Отдела опасных материалов (также известного как DOT) и описываются в торговле по объему свободного воздуха в кубических футах для рабочего давления в фунтах на квадратный дюйм. На международном уровне большинство баллонов SCUBA регулируются стандартами Европейского Союза (номера EN) или Международной организации по стандартизации (номера ISO) и описываются объемом воды в литрах и рабочим давлением в барах. В этой статье проводится тщательное различие между терминами вместимость газа и объем

воды, но технически они оба являются объемами независимо от их единиц измерения в кубических футах или литрах {ft ³ | Л}. Поскольку газы чрезвычайно сжимаемы по сравнению с жидкостями, объем газа, такого как воздух, обычно выражается по отношению к давлению в фунтах на квадратный дюйм или в барах { psi | бар }. Термин емкость означает объем газа при давлении в одну стандартную атмосферу {14,696 пси | 1,01325 бар}, также называемая «свободной пропускной способностью».

Идеальная емкость определяется с помощью уравнения идеального газа по закону Бойля. При комнатной температуре и давлении менее примерно {2030 psi | 140 бар} воздух ведет себя очень близко к законам идеального газа. Однако по мере увеличения давления расчетный идеальная емкость все больше отклоняется от наблюдаемой реальной емкости. Это связано с тем, что идеальный газ идеально сжимаем, но реальные газы имеют ограничения на сжимаемость из-за атомных сил их конкретного состава. Также важно влияние разницы температур на рабочий объем цилиндров. Емкость может быть значительно меньше в зависимости от дыхательного газа, рабочего давления и температуры баллона SCUBA: от 5% до 10% меньше для воздуха или спортивного найтрокса и от 10% до 20% меньше для Trimix. Существует несколько различных методов расчета 9.0100 истинная емкость

, очень близкое приближение к реальной емкости.

Хорошо, вот хорошая вещь: Чтобы рассчитать идеальную производительность, умножьте объем воды в цилиндре на давление в цилиндре и разделите на атмосферное давление. (Дайверы, использующие метрические баллоны, обычно ошибаются в последней части.) Самый простой способ оценить истинную емкость — использовать коэффициент сжимаемости (Z). Чтобы рассчитать реальную производительность, разделите идеальную производительность на коэффициент Z для конкретного газа при том же давлении. Значения Z можно найти в справочной таблице Z-фактора или рассчитать на основе экспериментальных данных для реальных свойств конкретного газа. Z-факторы, используемые в этой статье, были рассчитаны с использованием базы данных и программного обеспечения NIST REFPROP.

Ideal_Capacity(ft ³ ) = Water_Volume(ft ³ ) × Service_Pressure(psi) ÷ Атмосферное_давление(14,696 psi)

Ideal_Capacity(L) = Вода_Объем (л) × Рабочее_давление (бар) ÷ Атмосферное_давление (1,01325 бар)

Истинная_емкость ≈ Ideal_Capacity ÷ Z_Factor _{(газ и [электронная почта защищена])}

Производители и дистрибьюторы баллонов SCUBA публикуют основную информацию, необходимую для выполнения этих простых расчетов. Из их спецификаций вам нужно только найти объем воды и давление для вашего акваланга.

У международных дайверов все просто, эти два значения обычно выбиты на головке баллона как WC и WP. Вам также нужна температура для определения Z-фактора, и эти расчеты также предполагают, что температура одинакова как для идеальной, так и для истинной емкости. Если температура не указана в спецификациях, стандарт США составляет 70°F, а большинство международных стандартов — 15°C. (К вашему сведению, они не эквивалентны, 15 ° C составляет всего 58 ° F.) Официальными источниками данных об объемах воды и давлении в цилиндрах, упомянутых в этой статье, были опубликованные на веб-сайте Luxfer технические спецификации (имперские единицы), частная инженерная база данных Faber, а также прямое общение с XS Scuba (он же Sea Pearls) для Metal Impact.

Алюминий “S80” (Luxfer DOT) Спецификации для США

Объем воды = 678 дюймов ³ (1728 дюймов ³ = 1 фут ³ )

Рабочее давление при 70°F = 3000 фунтов на квадратный дюйм
Идеальная грузоподъемность (678÷1728) ×3000÷14,696= 80,1 фута ³
Z-фактор = 1,0320
Реальная грузоподъемность 80,1 ÷1,0320 ≈ 77,6 футов ³

Реальная производительность по воздуху модели ³ длиной 77,6 фута несколько отличается от технических характеристик Luxfer, равной 77,4 фута 9. 0104 3 . Инженеры Luxfer могли определить сжимаемость с использованием метода с разной точностью, могли выполнить расчеты с разной точностью или могли выполнить неправильное преобразование между британскими и метрическими стандартами. Откровенно говоря, небольшие различия в точности и точности не важны для спортивного дайвинга. К сожалению, различные небольшие различия могут стать действительно важными для планирования газа перед погружением для технического дайвинга и могут иметь решающее значение для отправки материалов на Марс.

Алюминий “Ali 80” (Luxfer EN/ISO) Международные спецификации

Объем воды = 11,1 л
Рабочее давление при 15°C = 207 бар
Идеальный объем 11,1 × 207 ÷ 1,01325 = 2268 л
Z-фактор = 1,0263
Истинный объем 2268 ÷1,0263 ≈ 2210 л

Спецификация объема воды, доступная для баллонов DOT, обычно составляет кубические дюймы или литры, поэтому начните расчеты DOT с преобразования объема воды в кубические футы. Однако преобразование метрической и британской емкости без цилиндра более сложно, чем простое преобразование единиц. Международный цилиндр «Ali 80» физически такой же, как и американский «S80», оба производства Luxfer. Так почему же истинная вместимость международного баллона, просто преобразовано в имперские единицы 2210÷28,32 = 78,0 фут ³ , не то же самое, что и отечественный цилиндр высотой 77,6 футов ³ ? Причина в небольшой разнице в температуре и давлении между стандартами EN/ISO и DOT. Вот почему простое преобразование единиц свободного объема между британскими и метрическими цилиндрами является неправильным и становится более значимым по мере увеличения объема или давления воды, особенно для цилиндров с коллектором (так называемых «двойных» или «двойных»).

XS Scuba Steel X7-100 (Faber DOT) Спецификации для США

Объем воды = 12,9 л (28,32 л = 1 фут ³ )
Рабочее давление при 70°F = 3442 psi
Идеальная вместимость (12,9÷28,32) × 3442 ÷14,696 = 106,7 футов ³
Z-фактор = 1,0532
Реальная вместимость 106,7 ÷1,0532 ≈ 101,3 фута ³

Вы когда-нибудь задумывались, как было установлено особое значение рабочего давления 3442? Первый стальной баллон для подводного плавания под высоким давлением, произведенный в США (разработанный компанией Pressed Steel Tank Company около 19 г. 87) имел рабочее давление 3500 фунтов на квадратный дюйм, которое можно было использовать только с клапанами и регуляторами DIN на 300 бар; значительное раздражение для спортивных дайверов в Северной Америке, которые в подавляющем большинстве используют регуляторы с креплением штурвала. В 2004 году PST представила новую конструкцию, которую можно было использовать с регуляторами с хомутом (также известным как А-образный зажим). Международным стандартом в то время для максимального рабочего давления в цилиндре с бугельным соединением было 230 бар при 15 °C. Однако спецификации DOT указаны в фунтах на квадратный дюйм при другой температуре, поэтому пришлось сделать некоторые преобразования…

(Осторожно, ботаник!) Закон Гей-Люссака о давлении и температуре гласит, что давление идеального газа будет изменяться прямо пропорционально его температуре (при постоянном объеме). Каждый дайвер понимает действие этого газового закона как происходит, когда они получают «горячее наполнение», которое охлаждается с результирующим падением давления, но верно и обратное. Вместо идеальных расчетов компания PST использовала программное обеспечение для моделирования свойств сухого воздуха как смеси чистого азота, аргона и кислорода. Инженеры определили для баллона, наполненного газом плотность ≈90,24 моль на литр и давление 230 бар при 15 °C, а затем при нагревании до 70 °F давление должно быть {3442,7 psi | 237,4 бар} для поддержания такой же плотности. Таким образом, метрический стандарт 230 бар при 15°C стал имперским стандартом 3442 psi при 70°F в США. Первоначальные 230 бар с тех пор были заменены стандартом ISO 12209:2013, равным 232 барам, поэтому максимальное рабочее давление в цилиндре DOT гипотетически могло бы составлять 3472 фунта на квадратный дюйм, если бы оно было установлено сегодня с использованием того же метода. Вот скриншот моих повторных результатов с использованием другого программного обеспечения. (Отмените оповещение ботаника.)

ПРЕДОСТЕРЕЖЕНИЕ ДЛЯ ТЕХНИЧЕСКИХ ДАЙВЕРОВ: Реальные значения емкости, показанные в таблицах ниже, относятся к относительно теплому воздуху и Heliair 10/50 в качестве дыхательного газа, но технические дайверы используют множество различных газовых смесей и часто погружаются при более низких температурах. По сравнению с воздухом истинная емкость Trimix значительно МЕНЬШЕ, потому что гелий относительно менее сжимаем, чем воздух. Например: набор двойных насосов HP117 имеет реальную производительность по воздуху ≈235 футов ³ , но вмещает только ≈216 футов ³ Гелиаир 10/50. Вы можете использовать нашу таблицу коэффициентов Z для подводного плавания с аквалангом, чтобы определить реальную емкость ваших баллонов с различными смешанными газами. Большинство дайверов не задумываются о влиянии температуры воды на грузоподъемность, но это тоже имеет значение. Ныряйте подо льдом в {38°F | 3°C} воды, используя ваши двойные AL80, и теперь у вас на ≈14 футов ³ воздуха МЕНЬШЕ, чем когда они были заполнены при температуре 70°F.

Расчеты емкости не учитывают тот факт, что дайверу трудно дышать остаточным газом в баллоне с аквалангом при температуре ниже примерно {150 psi | 10 бар} из-за ограничений потока регулятора и того, что манометры могут быть значительно неточными, поэтому рекомендуется всегда планировать свое погружение с большим запасом.

Таблица реальных объемов стандартных баллонов SCUBA (US/DOT)
Таблица реальных объемов стандартных баллонов SCUBA (US/DOT)
Баллон для акваланга Общее название	Вода Объем	Сервис Давление	Идеальный газ Емкость	Воздух Z-фактор	True Air Емкость	Heliair 10/50 ^☆ Z-фактор	Правда 10/50 Емкость
AL6: алюминий XS-6 (Sea Pearls/Metal Impact)	50,5 дюйма ³	3000 пси	6,0 футов ³	1.0320	≈ 5,8 футов ³	1.1233	≈ 5,3 фута ³
AL8 (инфляция): алюминий XS-8 (Sea Pearls/Metal Impact)	95,3 дюйма ³	2015 psi	7,6 футов ³	0,9984	≈ 7,6 футов ³	1. 0784	≈ 7,0 футов ³
AL13 (CCR 2L): алюминий XS-13 (Sea Pearls/Metal Impact)	112 в ³	3000 фунтов на квадратный дюйм	13,2 фута ³	1.0320	≈ 12,8 футов ³	1.1233	≈ 11,8 футов ³
HP15 (CCR 2L): сталь BSE15 (голубая сталь/ткань)	2,0 л	3442 psi	16,5 футов ³	1.0532	≈ 15,7 футов ³	1.1446	≈ 14,4 фута ³
AL19 (CCR 3L): алюминий XS-19 (Sea Pearls/Metal Impact)	160 в ³	3000 пси	18,9 футов ³	1.0320	≈ 18,3 фута ³	1.1233	≈ 16,8 футов ³
AL20 (CCR 3L короткий): алюминий S20 (Dive Rite/Catalina)	175,5 дюйма ³	3000 пси	20,7 футов ³	1. 0320	≈ 20,1 фута ³	1.1233	≈ 18,4 футов ³
HP23 (CCR 3L): сталь BSE23 (голубая сталь/ткань)	3,0 л	3442 psi	24,8 фута ³	1.0532	≈ 23,5 фута ³	1.1446	≈ 21,7 фута ³
LP27 (CCR 4L): сталь BS27 (голубая сталь/ткань)	4,0 л	2640 psi	25,4 фута ³	1.0173	≈ 25 футов ³	1.1064	≈ 22,0 фута ³
AL30: алюминий XS-30 (Sea Pearls/Metal Impact)	254 в ³	3000 пси	30 футов ³	1.0320	≈ 29,1 фута ³	1.1233	≈ 26,7 футов ³
AL40: алюминий S40 (XS Scuba/Luxfer L6X)	350 в ³	3000 пси	41,3 фута ³	1,0320	≈ 40,0 футов ³	1. 1233	≈ 36,8 футов ³
LP50: сталь BS50 (голубая сталь/ткань)	7,8 л	2640 psi	49,5 футов ³	1.0173	≈ 48,7 футов ³	1.1064	≈ 44,7 фута ³
AL72: алюминий XS-72 (Sea Pearls/Metal Impact)	610 в ³	3000 пси	72,1 фута ³	1.0320	≈ 69,9 футов ³	1.1233	≈ 64,2 фута ³
AL80: алюминий S80 (XS Scuba/Luxfer L6X)	678 в ³	3000 пси	80,1 фута ³	1,0320	≈ 77,6 футов ³	1.1233	≈ 71,3 фута ³
LP85: сталь BS85 (голубая сталь/ткань) †	13,0 л	2640 psi	82,5 фута ³	1. 0173	≈ 81,1 фута ³	1.1064	≈ 74,6 фута ³
HP80: Сталь X7-80 HDG (XS Scuba/Faber)	10,2 л	3442 psi	84,4 фута ³	1.0532	≈ 80,1 футов ³	1.1446	≈ 73,7 футов ³
HP100: Сталь X7-100 HDG (XS Scuba/Faber)	12,9 л	3442 psi	106,7 футов ³	1.0532	≈ 101,3 фута ³	1.1446	≈ 93,2 фута ³
HP117: Сталь X8-117 HDG (XS Scuba/Faber)	15,0 л	3442 psi	124,1 фута ³	1.0532	≈ 117,8 футов ³	1.1446	≈ 108,4 футов ³
HP120: Сталь X7-120 HDG (XS Scuba/Faber)	15,3 л	3442 psi	126,5 футов ³	1. 0532	≈ 120,1 футов ³	1.1446	≈ 110,5 футов ³
HP133: Сталь X8-133 HDG (XS Scuba/Faber)	17,0 л	3442 psi	140,6 футов ³	1.0532	≈ 133,5 футов ³	1.1446	≈ 122,8 фута ³
Рабочее давление DOT в фунтах на квадратный дюйм при 70 °F • Производительность при абсолютном давлении 14,696 фунтов на кв. дюйм при 70 °F
Расчетные значения являются номинальными и могут не соответствовать спецификациям производителя или действительности. Фактический объем свободного газа зависит от установившегося давления, температуры, состава газа и других параметров.

☆ Heliair 10/50 не является особенно хорошим дыхательным газом для дайверов с открытым циклом, с сомнительной пригодностью в качестве газа для накачивания. Heliair всегда менее оптимален как для PO ₂, так и для наркоза, в зависимости от вашего TOD. Тем не менее, Heliair легко приготовить, поэтому он широко используется, и причина, по которой он указан в этой таблице.

† Много лет назад первый в США импортер стальных баллонов Faber низкого давления 2400+10% = 2640 фунтов на квадратный дюйм провел некоторые благовидные расчеты для маркетинговых описаний их емкости. 13 × (2640÷14,5) ÷28 = 85 футов ³ (?) На протяжении многих лет описание этого 13-литрового водяного баллона до сих пор упоминается в США как «LP85», потому что это имя стало синонимом его превосходных характеристик плавучести и дифферента в воде, даже хотя 85 футов ³ далеко не его истинная вместимость. Цилиндры были известны тем, что их переполняли технические дайверы из-за того, как их продавал импортер, который утверждал, что их срок службы составляет 10 000 гидростатических испытаний при давлении 4000 фунтов на квадратный дюйм. Водолазы в пещерах Северной Флориды назвали свое переполнение в 4000 фунтов на квадратный дюйм «сухим гидро», но при таком давлении поведение реального газа становится еще более значительным, а преимущество от переполнения уменьшается на колоссальные ≈10 футов 9 дюймов. 0104 3 . Тем не менее, эта практика стала настолько распространенной, что Фабер в конце концов начал ставить штамп на импортной версии из США: «НЕ ПРЕВЫШАТЬ ДАВЛЕНИЕ».

Таблица реальных объемов стандартных баллонов SCUBA (EN/DOT)
Таблица реальных объемов стандартных баллонов SCUBA (EN/ISO)
Баллон для акваланга Общее название	Вода Объем (туалет)	Рабочее Давление (WP)	Идеальный газ † Емкость	Воздух Z-фактор	True Air Емкость	Heliair 10/50 Z-фактор	Правда 10/50 Емкость
Алюминий “Али 80” (Luxfer)	11,1 л	207 бар	2268 Л	1.0263	≈ 2210 л	1.1246	≈ 2017 Л
Сталь 10 литров (Фабер)	10,0 л	232 бар	2290 л	1. 0438	≈ 2194 л	1.1423	≈ 2005 Л
Сталь 12 литров (Фабер)	12,2 л	232 бар	2793 Л	1.0438	≈ 2676 л	1.1423	≈ 2445 л
Сталь 12 литров 300 БАР (Faber)	12,2 л	300 бар	3612 Л	1.1020	≈ 3278 л	1.1927	≈ 3028 л
Сталь 15 литров (Фабер)	15,0 л	232 бар	3434 Л	1,0438	≈ 3290 л	1.1423	≈ 3006 л
Сталь 18 литров (Фабер)	18,0 л	232 бар	4121 Л	1.0438	≈ 3948 л	1.1423	≈ 3608 л
Рабочее давление EN/ISO в барах при 15°C &пуля; Производительность при абсолютном давлении 1,01325 бар при 15 °C
Расчетные значения являются номинальными и могут не соответствовать спецификациям производителя или действительности. Фактический объем свободного газа зависит от установившегося давления, температуры, состава газа и других параметров.

† 10-литровый баллон при 232 бар не содержит 2320 литров свободного воздуха! Дайверы, использующие метрические баллоны, любят говорить, что им не нужно заниматься этой ерундой, достаточно умножить объем воды в литрах на рабочее давление в барах, но это не совсем правильно. Многие дайверы считают, что атмосферное давление определяется как 1 бар. Бар на самом деле определяется как ровно 10 метров морской воды, а не 1 атмосфера. Метрический расчет, обычно используемый дайверами, не включает деление на атмосферное давление, которое составляет 1,01325 бар. Таким образом, идеальная производительность завышена на 1,3 % плюс разница между идеальной и истинной производительностью, что составляет ≈8 % при 232 бар и ≈11 % при 300 бар. Обратите внимание, что «Ali 80» на самом деле имеет большую реальную емкость по сравнению с «10 литров» с большей идеальной емкостью; это эффект сжимаемости между двумя разными рабочими давлениями.
