Калькулятор расчета емкости рабочего и пускового конденсатора
Ссылка на статью успешно отправлена!
Отправим материал вам на e-mail
Когда асинхронный двигатель подключается в однофазную сеть 220/230 В необходимо обеспечить сдвиг фаз в обмотках статора, имитирующий вращающееся магнитное поле. Это и приводит к вращению вала ротора электродвигателя, как в «родных» трехфазных сетях переменного тока. Для достижения этой цели в «не родных сетях» и служит конденсатор.
Подключение конденсатора к электродвигателю
Подбирать конденсатор следует очень внимательно, поэтому специально для читателей нашего онлайн-журнала был разработан удобный калькулятор с необходимыми пояснениями.
Содержание статьи
Калькулятор расчета емкости рабочего и пускового конденсатора
Пояснения к расчету
Схема соединения обычно отмечена на самом конденсаторе, и может обозначаться либо звёздой, либо треугольником. Как правило, это две разные формы, ёмкость которых рассчитывается, по- разному:
| Схема подключения рабочего и пускового конденсатора при разных способах подключения обмоток | Расчетные зависимости |
|---|---|
| Ср = 2800*I/U; I = P/(√3*U*η*cosϕ) Ср – емкость рабочего конденсатора | |
| Ср = 4800*I/U; I = P/(√3*U*η*cosϕ) Ср – емкость рабочего конденсатора | |
| Сп = 2,5*Ср, где Сп – емкость пускового конденсатора при любом способе подключения | |
| Расшифровка обозначений: Ср – емкость рабочего конденсатора, мкФ | |
Полученные результаты расчета используются для подбора конденсаторов нужных номиналов. Номинала именно расчетного значения вряд ли можно будет найти, поэтому правила подбора следующие:
- если расчетное значение точно попало в существующий номинал, то в этом случае повезло – берете именно такой.
- если совпадения нет, то рекомендуется выбирать емкость ближайшего нижнего номинального значения. Выбирать выше не следует (особенно для рабочих конденсаторов), так как существует вероятность значительного возрастания рабочих токов и перегрева обмоток.
- По напряжению конденсаторы обязательно подбираются с номиналом не менее, чем в 1,5 раза выше напряжения сети, поскольку в момент пуска напряжение на самом конденсаторе всегда повышенное. Например, для однофазного напряжения 220 В рабочее напряжение конденсатора должно быть не менее 360 В, а по опыту электриков даже не менее 400 В.
Ниже мы приведем таблицу номинальных значений конденсаторов серий СВВ60 и СВВ65. Эти конденсаторы чаще всего применяют при подключении асинхронных двигателей. Серия СВВ65 отличается от серии СВВ60 металлическим корпусом. В качестве пусковых часто применяют электролитические конденсаторы серии CD60. Причем опытные профессионалы не рекомендуют использовать их в качестве рабочих, поскольку продолжительные время работы быстро выводит их из строя.
| Полипропиленовые пленочные конденсаторы серий СВВ60 и СВВ65 | Электролитические неполярные конденсаторы серии CD60 | |
|---|---|---|
| Изображение | ||
| Номинальное рабочее напряжение, В | 400; 450; 630 | 220-275; 300; 450 |
| Номинальный ряд, мкФ | 1,5; 2,0; 2,5; 3,0; 3,5; 4,0; 5,0; 6,0; 7,0; 8,0; 10; 12; 14; 15; 16; 20; 25; 30; 35; 40; 45; 50; 60; 65; 70; 75; 80; 85; 90; 100; 120; 150 | 5; 10; 15; 20; 25; 50; 75; 100; 150; 200; 250; 300; 350; 400; 450; 500; 600; 700; 800; 1000; 1200; 1500 |
Иногда бывает рациональнее использовать два и более конденсатора, чтобы получить нужную емкость. При этом они могут быть соединены последовательно или параллельно. При параллельном соединении результирующая емкость будет складываться, при последовательном она будет меньше емкости любого из конденсаторов. Для расчета данного соединения мы также подготовили для вас специальный калькулятор.
Расчетные зависимости
Калькулятор расчета результирующей емкости двух последовательно соединенных конденсатора
Экономьте время: отборные статьи каждую неделю по почте
homemyhome.ru
Подбор рабочего конденсатора к трехфазному электродвигателю
Для ответа на вопрос, как подобрать конденсатор для асинхронных двигателей и чем конденсаторы отличаются друг от друга, соберем стенд из обычного трехфазного двигателя мощностью 250 Вт. В качестве нагрузки используем стандартный генератор от автомобиля ВАЗ.
Подключим через автоматы три разных конденсатора. Включение/отключение автоматов даст возможность проверить возможности конденсаторов.
Подбираем конденсатор
Для эксперимента выберем три конденсатора емкостью 10, 20 и 50 микрофарад. Наша задача заключается в попытке запуска электродвигателя с каждого конденсатора по очереди.
Конденсатор на 10 мкФ
При подключении к сети 220 В и включения первого конденсатора емкостью 10 микрофарад электродвигатель включается только после толчка рукой. Автоматического запуска не происходит.
Вывод: для электродвигателя мощностью 250 Вт емкости конденсатора в 10 микрофарад недостаточно.
Конденсатор на 20 мкФ
При попытке запустить электродвигатель от конденсатора емкостью 20 МкФ включение двигателя в работу происходит автоматически.
Вывод: при емкости конденсатора 20 микрофарад электродвигатель запустился без проблем.
Конденсатор на 50 мкФ
При продолжении эксперимента с конденсатором емкостью 50 микрофарад электродвигатель запускается автоматически, однако работает с высоким уровнем шума и просто трясется.
Вывод: емкость последнего испытанного конденсатора велика для установленного электродвигателя.
Подбирая конденсатор для маломощного трехфазного электродвигателя, отдавайте предпочтение устройству с номинальной емкостью (как в нашем эксперименте), соответствующей мощности двигателя. Конденсатор малой емкости электродвигатель не запускает, слишком большой емкости – вызывает нагрев двигателя и большой шум в работе. Оптимально себя в эксперименте зарекомендовал конденсатор емкостью 20 МкФ, который сразу запустил двигатель и не вызвал его перегрева.
Заключение
Для запуска трехфазного электродвигателя в сети 220 В рабочий конденсатор подбирается исходя из мощности двигателя. При возрастании мощности на каждые 100 Вт емкость должна возрастать на 7-10 микрофарад. Например, для двигателя мощностью 0,5 КВт можно подобрать конденсатор емкостью в пределах 35-50 МкФ.
Также нужно учитывать такой параметр, как номинальное напряжение устройства (то есть то напряжение, которое способен выдержать конденсатор). В работе рекомендуется применять конденсаторы с параметрами, на 100% превышающими реальное напряжение, прилагаемое к устройству. Для данного примера это 450 В.
Смотрите подробное видео
Подключение пусковых конденсаторов к электродвигателю.
В одной из прошлых статей мы говорили о подборе рабочих конденсаторов для работы 3 ф.(380 Вольт) асинхронного электродвигателя от 1 ф. сети (220 Вольт). А именно о подборе рабочих конденсаторов по амперметру . Спасибо Вам мои читатели за множество отзывов и благодарностей, ведь если бы не Вы уже давно бы забросил это дело. В одном из писем присланных мне на почту были вопросы: « Почему не рассказал о пусковых конденсаторах?», «Почему у меня не запускается двигатель, ведь я всё сделал, как было написано». А ведь правда что не всегда хватает «рабочих» конденсаторов для пуска электродвигателя под нагрузкой, и возникает вопрос: «Что же делать?». А вот что: «Нам нужны пусковые конденсаторы». А вот как их подобрать правильно мы сейчас поговорим. И так что мы имеем: 3 фазный электродвигатель, к которому на основе прошлой статье мы подобрали ёмкость рабочего конденсатора 60 мкФ. Для пускового конденсатора мы берем емкость в 2 – 2,5 раза больше чем ёмкость рабочего конденсатора. Таким образом, нам понадобится конденсатор ёмкостью 120 – 150 мкФ. При этом рабочее напряжение этих конденсаторов должно быть в 1,5 раза больше напряжения сети. Сейчас у многих возникает вопрос: « А почему не 300 мкФ или даже 1000 мкФ, ведь кашу маслом не испортишь?». Но в не этом случае, всего должно быть в меру, при слишком большей ёмкости пусковых конденсаторов нечего очень страшного не случиться, но эффективность пуска электродвигателя будет хуже. Таким образом не стоит тратить лишние средства на покупку слишком большой ёмкости. Но какие, же конденсаторы нужны для пуска электродвигателя? Если нам нужна небольшая ёмкость пускового конденсатора то вполне подойдёт конденсаторы того же типа которые мы использовали для рабочих конденсаторов. Но если нам нужно довольно таки большая ёмкость? Для такой цели не целесообразно использовать такой тип конденсаторов через их дороговизну и размеры (при сборе большой батареи конденсаторов размеры её будут велики). Для таких целей нам служат специальные пусковые (стартовые) конденсаторы, которые сейчас присутствуют в продаже, в большом ассортименте. Такие конденсаторы встречаются разных форм и типов, но в их названиях присутствует маркировка (надпись): «Start», «Starting», « Motor Start» или что-то в этом роде, все они служат для пуска электродвигателя. Но для лучшей убедительности лучше спросить у продавца при покупке, он всегда подскажет.
А вот сейчас Вы скажете: «А как же конденсаторы от старых советских ч/б телевизоров, так называемые «электролиты»?»
Да что я Вам могу сказать по этому поводу. Я сам их не использую, и Вам не рекомендую и даже отговариваю. Всё потому что их использование в качестве пусковых конденсаторов не вполне безопасно. Потому что они могут вздуваться или и того хуже взрываться. К тому же такой тип конденсаторов со временем высыхает и теряет свою номинальную ёмкость, и мы не можем точно знать, какую именно мы применяем в данный момент.
И так у нас есть электродвигатель, рабочий и пусковой конденсатор. Как нам всё это подключить?
Для этого нам понадобится кнопка ПНВС.

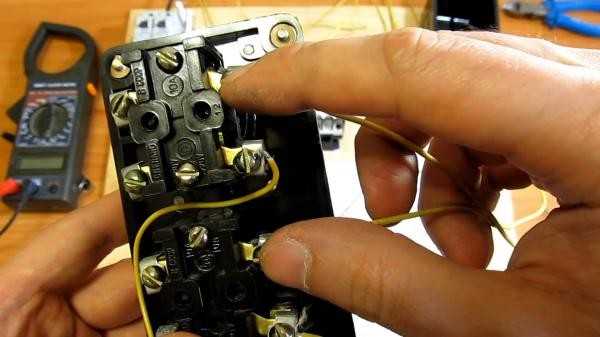

Кнопка ПНВС (пускатель нажимной с пусковым контактом) имеет три контакта: два крайних – с фиксацией и один посередине – без фиксации. Он и служит для включения пускового конденсатора, а при прекращении нажатия на кнопку возвращается в исходное положение (пусковой конденсатор «Сп» включается только во время пуска двигателя, а рабочий конденсатор «Ср» постоянно находиться в работе), другие два крайних контакта остаются включенными и отключаются при нажатии кнопки «Стоп». Кнопку «Пуск» нужно удерживаться до тех пор, пока скорость вала не достигнет максимальных оборотов, и только после её отпустить. Также не стоит забывать, что конденсатор имеет свойство иметь заряд электрического тока, и Вы можете попасть под поражения электрическим током. Что бы этого не случилось, по окончанию работы отключите электродвигатель от сети, и включите на одну две секунды кнопку «Пуск», чтобы конденсаторы могли разрядиться. Либо параллельно пусковому конденсатору поставьте резистор около 100 килоом, чтобы конденсатор разряжался на него.

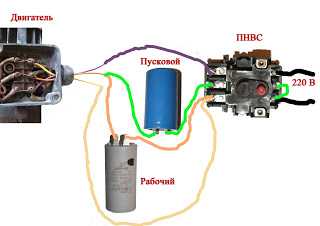

У нас с двигателя выходят три провода. Первый и третий мы подключаем к двум крайним контактам кнопки. Второй же провод мы подключаем к одному из контактов пускового конденсатора «Сп», а второй контакт этого конденсатора к средней клемме копки ПНВС. Ко второму и третьему проводу, как показано на схеме, подключаем рабочий конденсатор «Ср». С другой стороны кнопки два крайних контакта подключаем к сети, а к среднему подключаем «перемычку» к контакту, к которому подключен рабочий конденсатор «Ср».
Схематически это выглядит так:
вариант схемы с реверсом:
Удачи Вам в ваших экспериментах.
shenrok.blogspot.com
У меня есть трехфазный двигатель мощностью 2,2кВт, 1400оборотов, который хочу приспособить для устройства небольшого деревообрабатывающего станка. Подскажите, как рассчитать емкость конденсаторов, чтобы включить этот двигатель в однофазную сеть 220В. :: Вопрос
Трехфазный асинхронный электродвигатель может работать от однофазной сети с фазосдвигающим конденсатором. Наиболее простой способ подключения базируется на подключении одной из обмоток трехфазных электродвигателей через фазосдвигающий конденсатор. При этом полезная мощность развиваемая двигателем будет находиться в пределах 50-60% от его мощности при работе от трехфазной сети.
Для нормальной работы электродвигателя с конденсаторным пуском желательно, чтобы емкость используемого конденсатора менялась в зависимости от числа оборотов. Однако на практике это условие выполнить не только сложно, но и невозможно, поэтому обычно используют двухступенчатое управление двигателем. Такое управление работой электродвигателя означает, что при его пуске и наборе оборотов в цепь подключают два конденсатора: рабочий и пусковой, а после разгона один конденсатор – пусковой отключают и оставляют только рабочий конденсатор.
Емкость рабочего конденсатора Ср зависит от вида соединения обмоток двигателя, так в случае соединения обмоток двигателя в «треугольник» она определяется по формуле:
А в случае соединения обмоток двигателя в «звезду»:
где:
Ср – емкость рабочего конденсатора в мкФ;
I – потребляемый электродвигателем ток в А;
U – напряжение в сети, V.
Потребляемый электродвигателем ток в выше приведенных формулах, при известной мощности электродвигателя, можно вычислить по следующей формуле:
где:
Р – мощность двигателя, указанная в его паспорте, Вт;
U – напряжение в сети, V;
ή – КПД двигателя;
cosφ – коэффициент мощности.
Величину емкости пускового конденсатора Сп выбирают в 2-2,5 раза больше емкости рабочего конденсатора Ср, при этом рабочее напряжение этих конденсаторов должно быть в 1,5 раза больше напряжения сети. Кроме того для сети 220V лучше всего использовать бумажные конденсаторы типа МБГО, МБПГ, МБГЧ с рабочим напряжением 500V и выше. Применение электролитических конденсаторов в данной схеме (рис.1) категорически запрещается. Поскольку электролитический конденсатор, при включении в сеть переменного тока, быстро разогревается, электролит вскипает и происходит взрыв конденсатора. На это уходит, как показал опытный эксперимент, всего примерно 10-15с.
На практике в основном величину емкостей рабочих и пусковых конденсаторов выбирают в зависимости от мощности двигателя. В таблице№1 приведена зависимость минимальных значений емкостей конденсаторов от мощности трехфазного электродвигателя при включении в сеть 220 В.
Таблица№1.
| Параметр | Ед. изм. | Номинальная мощность трехфазного двигателя | |||||
| Мощность | кВт | 0,4 | 0,6 | 0,8 | 1,1 | 1,5 | 2,2 |
| Конденсатор: | – | Минимальная емкость конденсатора | |||||
| рабочий, Ср | мкФ | 40 | 60 | 80 | 100 | 150 | 230 |
| пускового, Сп | мкФ | 80 | 120 | 200 | 250 | 300 | |
Следует отметить, что у электродвигателя с конденсаторным пуском в режиме холостого хода по обмотке, питаемой через конденсатор, протекает ток на 20-30 % превышающий номинальный. Поэтому если двигатель часто используется в недогруженном режиме или вхолостую, то емкость конденсатора Ср в этом случае следует уменьшить. Также может случиться, что во время перегрузки электродвигатель остановился. Тогда, сняв нагрузку вообще или снизив ее до минимума, для запуска электродвигателя снова подключают пусковой конденсатор.
Кроме того емкость пускового конденсатора Сп можно уменьшить при пуске электродвигателей на холостом ходу или с небольшой нагрузкой. Например, для включения трехфазного электродвигателя типа АО2 мощностью 2,2кВт, имеющего 1420об/мин, можно использовать рабочий конденсатор емкостью 230 мкФ, а пусковой – 150 мкФ. В этом случае электродвигатель уверенно запускается при небольшой нагрузке на валу.
Добавлено: 04.04.2012 12:13
blogstroiki.ru
Схема подключения электродвигателя на 220в через конденсатор: рассчитываем необходимую емкость
Подключение электродвигателя к однофазной сети – это ситуация, которая встречается достаточно часто. Особенно такое подключение требуется на загородных участках, когда трехфазные электродвигатели используются под какие-то приспособления. К примеру, для изготовления наждака или самодельного сверлильного аппарата. Кстати, мотор стиральной машины через конденсатор производится. Но как это сделать правильно? Необходима схема подключения электродвигателя на 220В через конденсатор. Давайте разбираться в ней.
Начнем с того, что существует две стандартные схемы подключения электродвигателя к трехфазной сети: звезда и треугольник. Оба вида подключения создают условия, при которых в обмотках статора двигателя попеременно проходит ток. Он создает внутри вращающееся магнитное поле, которое действует на ротор, заставляя его вращаться. Если подключается трехфазный электродвигатель в однофазную сеть, то вот этот вращающийся момент не создается. Что делать? Вариантов несколько, но чаще всего электрики устанавливают в схему конденсатор.
Что при этом получается?
- Скорость вращения не изменяется.
- Мощность сильно падает. Конечно, говорить о конкретных цифрах здесь не приходиться, потому что падение мощности будет зависеть от разных факторов. К примеру, от условий эксплуатации самого двигателя, от схемы подключения, от конденсаторов, а, точнее, от их емкости. Но в любом случае потери будут составлять от 30 до 50 процентов.
Необходимо отметить, что не все электродвигатели могут работать от однофазной сети. Лучше всего работают асинхронные виды. У них даже на бирках указаны, что можно проводить подключение и на трехфазную сеть, и на однофазную. При этом обязательно указывается величина напряжения – 127/220 или 220/380В. Меньший показатель предназначен для схемы треугольник, больший для звезды. На картинке ниже показано обозначение.
Внимание! Конденсаторный двигатель в однофазную сеть лучше подключать через схему треугольник. Это обусловлено тем, что при таком виде подключения уменьшаются потери мощности агрегата.

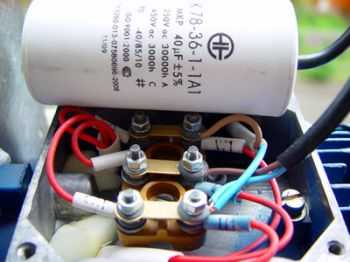

Обратите внимание в рисунке на нижнюю бирку (Б). Она говорит о том, что двигатель можно подключить только через звезду. С этим придется смириться и получить аппарат с низкой мощностью. Если есть желание изменить ситуацию, то придется разобрать двигатель и вывести еще три конца обмоток, после чего провести подключение по треугольнику.
И еще один очень важный момент. Если вы устанавливаете в однофазную сеть электродвигатель с напряжением 127/220 вольт, то понятно, что к сети напряжением 220В можно подключиться через звезду. Потери мощности гарантированы. Но сделать в данном случае ничего нельзя. Если будет произведено подключение этого прибора через треугольник – мотор просто сгорит.
Схемы подключения
Давайте рассмотрим обе схемы подключения. Начнем с треугольника. В любой схеме очень важно правильно подключить именно конденсатор. В данном случае провода распределяются таким образом:
- Два контакта подсоединяются к сети.
- Один через конденсатор к обмотке.
Но тут есть один момент, если электродвигатель не нагружать, то его ротор без проблем начнем вращаться. Если пуск будет производиться под определенной нагрузкой, то вал или не будет вращаться вообще, или с очень низкой скоростью. Чтобы решить эту проблему, в схему необходимо установить еще один конденсатор – пусковой. На нем лежит всего лишь одна задача – запустить мотор, отключиться и разрядиться. По сути, пусковой работает всего 2-3 секунды.
В схеме звезда подключение конденсатора производится на выходные концы обмоток. Две из них соединяются с сетью 220В, а свободный конец и один из подключенных к сети замыкают конденсатор.
Как рассчитать емкость
Емкость конденсатора, который устанавливается в схему подключения трехфазного электродвигателя, подсоединяемого к сети напряжением в 220В, зависит от самой схемы. Для этого существуют специальные формулы.
Соединение звездой:
Cр = 2800•I/U, где Ср – это емкость, I – сила тока, U – напряжение. Если производится подсоединение треугольником, то используется та же формула, только коэффициент 2800 меняется на 4800.
Хотелось бы обратить ваше внимание на тот факт, что сила тока (I) на бирке мотора не указывается, поэтому ее надо будет рассчитать по вот этой формуле:
I = P/(1.73•U•n•cosф), где Р- это мощность электрического двигателя, n – КПД агрегата, cosф – коэффициент мощности, 1,73 – это поправочный коэффициент, он характеризует соотношение между двумя видами токов: фазным и линейным.
Так как чаще всего подключение трехфазного двигателя к однофазной сети 220В производится по треугольнику, то емкость конденсатора (рабочего) можно подсчитать по более простой формуле:
C = 70•Pн, здесь Рн – это номинальная мощность агрегата, измеряемая в киловаттах и обозначаемая на бирке прибора. Если разобраться в этой формуле, то можно понять, что существует достаточно простое соотношение: 7 мкФ на 100 Вт. К примеру, если устанавливается мотор мощностью 1 кВт, то для него необходим конденсатор на 70 мкФ.
Как определить, точно ли подобран конденсатор? Это можно проверить только в рабочем режиме.
- Если в процессе эксплуатации мотор перегревается, то, значит, емкость прибора больше требуемой.
- Низкая мощность двигателя, значит, емкость занижена.
Даже расчет может привести к неправильному выбору, ведь условия эксплуатации мотора будут влиять на его работу. Поэтому рекомендуется начинать подбор с низких величин, и при необходимости наращивать показатели до необходимых (номинальных).
Что касается пусковой емкости, то здесь в первую очередь учитывается, какой пусковой момент необходим для запуска электродвигателя. Хотелось бы обратить ваше внимание на то, что пусковая емкость и емкость пускового конденсатора – это не одно и то же. Первая величина – это сумма емкостей рабочего и пускового конденсаторов.
Внимание! Емкость пускового конденсатора должна быть раза в три больше емкости рабочего. При этом специалисты советуют вместо одного большого прибора использовать несколько с малой емкостью. К тому же пусковые работают непродолжительное время, поэтому на их место можно устанавливать дешевые модели.
В качестве рабочих можно использовать бумажные, металлизированные или пленочные аналоги. При этом необходимо учитывать тот факт, что допустимое напряжение должно быть в полтора раза быть больше номинального. Как видите, подобрать точно конденсатор под электродвигатель достаточно непростым. Даже расчет является процессом неточным.
