Альфа Прилад – поставка промышленного оборудования
4. Измерение и регулирование уровня >>> 4.1. Регуляторы-сигнализаторы уровня >>>
Наше предприятие оказывает услуги по ремонту, производит техническое обслуживание регуляторов-сигнализаторов уровня ЭРСУ-К2, ЭРСУ-3М.
Аналог: РОС 301, САУ-М6, ESP50, ВАРИАНТ-Т, ЭРСУ-3, ЭРСУ-4
Назначение
Регуляторы-сигнализаторы уровня ЭРСУ-К2 и ЭРСУ-3М предназначены для сигнализации и поддержания в заданных пределах уровня воды в паровых котлах, а также для контроля других жидких сред, соответствующих техническим характеристикам прибора.
Технические характеристики
Диапазоны срабатывания по удельной электропроводности среды контроля:
первый, сопротивление 5000 Ом:
0,015 Ом/м
второй, сопротивление 700 Ом:
0,006 Ом/м
Погрешность срабатывания по уровню:
+10 мм
Длина погружаемой части датчика
(электрода):0,1 м
Материалы деталей датчика:
сталь 12Х18Н1ОТ
титан ВТ-5
фторопласт 4
Разрывная мощность контактов реле при напряжении 220 В переменного тока:
300 В·А
Напряжение питания:
напряжение:
220 ± 22 В
частота:
50 Гц или 60 Гц
Потребляемая мощность, не более:
15 В·А
Рабочее давление в объекте, не более:
25 кгс/см2
Температура контролируемой среды, не более:
200 °С
Масса, не более:
4 кг
Напряжение на электроде, не более:
7 В переменного тока
Габаритные размеры:
192х122х90 мм
Условия эксплуатации
- температура окружающего воздуха – от -10°С до +45°С;
- относительная влажность при температуре 50°С – 98%, без конденсации влаги.
Допустимые воздействия
Приб ор не предназначен для эксплуатации в условиях:
- взрывоопасных помещений;
- контроля сред, дающих твердый осадок на электроде датчика;
- воздействие тряски и ударов.
Устройство и принцип работы
Прин цип действия регулятора-сигнализатора основан на изменении электрического сопротивления между электродом датчика и стенкой резервуара. Погружение электрода датчика в контролируемую среду вызывает уменьшение сопротивление, осушение датчика – увеличение сопротивления.
Датчик прибора состоит из штуцера и электрода, погружаемого в сосуд. Электрод электрически изолирован от штуцера с помощью фторопластового уплотнения
Электрическая схема блока релейного состоит из транзисторных релейных каскадов и трех выпрямительных элементов, питающихся от понижающего трансформатора.
При погружении электрода датчика в среду, в блоке релейном срабатывает реле соответствующего канала, при срабатывании реле у сигнализаторов ЭРСУ-3М и ЭРСУ-К2 поздних выпусков оборудованных световой индикацией, на лицевой панели регулятора загорается соответствующий светодиод красного свечения.
При отсутствии среды светодиод гаснет, катушка реле обесточивается
Конструкция блока релейного позволяет в зависимости от электропроводности среды использовать два диапазона срабатывания. При работе во втором диапазоне уменьшается возможность ложных срабатываний при загрязнении электродов.
ЭРСУ-К2 можно использовать:
- с тремя датчиками в качестве регулятора уровня между нижним и верхним датчиками одновременно в качестве сигнализатора нижнего, верхнего и среднего (аварийного) уровней
- с тремя датчиками в качестве в качестве трех сигнализаторов уровней с одновременной выдачей релейных сигналов
Одновременно с осуществлением сигнализации, указанной выше, регулятор может обеспечивать выдачу электрических релейных сигналов для управления приводом нагнетающего или отсасывающего насоса (путем установки перемычки на контактах разъема)
Порядок установки
- Установить и закрепить блок релейный на предназначенном для него месте. При установке в отдельные шкафы блок релейный ЭРСУ-К2 ранних годов выпуска можно использовать без корпуса.
- Установить и закрепить датчики на сосуде.
- В случае необходимости, длину датчика можно нарастить при помощи втулки.
- Проложить провода между датчиками и блоком релейным.
- Если вывод “земля” блока релейного и металлический корпус контролируемого сосуда подсоединены к общему контуру заземления, то к датчику можно прокладывать по одному проводу к центральному электроду, иначе необходимо предусмотреть еще один провод для “земли”.
- Сопротивление изоляции должно быть не менее 1 МОм.
- Подать напряжение питания на прибор и проверить работу прибора при осушенных датчиках. Прибор должен работать согласно схеме соединений.
- При нижнем положении аварийного и уровня аварийная сигнализация должна срабатывать при разомкнутом электроде аварийного датчика.
ap.net.ua
ЭРСУ-3 датчик-реле уровня
ЭРСУ-З, ЭРСУ-3Р датчик реле уровня предназначен для сигнализации и поддержания в заданных пределах уровня электропроводных жидкостей в трех точках в одном или различных резервуарах. Прибор состоит из передающего преобразователя и трех датчиков.
Датчик состоит из корпуса, электрода и колпачка, служащего для уплотнения провода, подключаемого к выводу электрода.
Передающий преобразователь состоит из корпуса, крышки и электронного блока. На крышке имеется четыре светофильтра для индикации питания и достижения заданных уровней. Подключение внешних проводов или кабелей производится под винт, уплотнение осуществляется прокладками, в которых необходимо пробить отверстие, соответствующее наружному диаметру провода или кабеля. На корпусе прибора имеется винт заземления.
Принцип действия прибора ЭРСУ-З основан на преобразовании изменения электрического сопротивления между электродом и стенкой резервуара в электрический релейный сигнал.
Прибор имеет три независимых канала, позволяющих контролировать 3 уровня жидкости в одном или разных резервуарах.
Электрическая схема состоит из транзисторных релейных каскадов и трех выпрямительных элементов питающихся от понижающего трансформатора.
ЭРСУ-З технические характеристики
Выходной сигнал: переключающие пары контактов реле
Нагрузка на контакты выходного реле:
— ток, А: 0,5-2,5
— частота, Гц: 50; 60
— напряжение, В: 12-250
допустимое увеличение тока на время не более 0,1 с, А, не более: 5
Верхнее значение сопротивления срабатывания, Ом: 5000
Параметры питания ЭРСУ-З (номинальное значение):
— напряжение переменного тока, В: 220, 380
— частота, Гц: 50, 60
Масса, кг, не более:
— передающего преобразователя: 2
ЭРСУ-З условия эксплуатации
По устойчивости к климатическим воздействиям приборы соответствуют климатическим исполнениям УХЛ или ОМ категории размещения 2 (датчик) и 3 или 4 (передающий преобразователь), но при температуре окружающего воздуха от -50 до +70°С (датчик) и от -50 до +60°С(передающий преобразователь) ЭРСУ-З и относительной влажности 98% (100% для исполнения ОМ) при температуре 35°С (датчик) и 98% при температуре 35°С (40 °С для исполнения ОМ) — передающий преобразователь.
Прибор не предназначен для работы в условиях взрывоопасных помещений, контроля сред, дающих твердый осадок на электроде датчика, воздействия тряски и ударов.
ЭРСУ-3
Также в системах контроля жидкостей применяются различные реле протока жидкости
РПЖ-1М реле протока жидкости
sudovoe-snab.ru
ЭРСУ-3P, РОС-301, ДРУ-ЭПМ – PDF
ЭРСУ-3Р, РОС-301, ДРУ-ЭПМ
ЭРСУ-3Р, РОС-301, ДРУ-ЭПМ ЭЛЕКТРОННЫЕ РЕГУЛЯТОРЫ-СИГНАЛИЗАТОРЫ УРОВНЯ ОБЩИЕ СВЕДЕНИЯ Электронные регуляторы-сигнализаторы уровня ЭРСУ-ЗР, Р0С-301, ДРУ-ЭПМ, далее сигнализаторы, предназначены для сигнализации
ПодробнееРОС 301, РОС 301Р, РОС 301И
ТУ 25-2408.0009-88 РОС 301, РОС 301Р, РОС 301И Данные сертификатов, лицензий Заключение ЦСВЭ 2004.3.173 экспертизы промышленной безопасности. Разрешение ФСЭТАН РРС 00-17528. Сертификат соответствия РООС
ПодробнееРОС 301, РОС 301Р, РОС 301И
ТУ 25-2408.0009-88 Датчики-реле уровня РОС 301, РОС 301Р, РОС 301И Данные сертификатов, лицензий Заключение ЦСВЭ 2004.3.173 экспертизы промышленной безопасности. Разрешение ФСЭТАН РРС 00-17528. Сертификат
ПодробнееДАТЧИКИ-РЕЛЕ УРОВНЯ РОС 301
ДАТЧИКИ-РЕЛЕ УРОВНЯ РОС 301 Назначение, принцип действия Датчики-реле уровня РОС 301 (в дальнейшем датчики-реле) предназначены для контроля трехуровней электропроводных жидкостей по трем независимым каналам
ПодробнееСигнализатор уровня ESP-50
Сигнализатор уровня ESP-50 Описание прибора Сигнализатор ЕSP-50 предназначен для сигнализации и управления уровнем жидкости с хорошей и слабой электрической проводимостью в открытых или закрытых резервуарах.
ПодробнееДатчики-индикаторы уровня
Датчики-индикаторы уровня РИС 121, РИС 121-И Данные сертификатов, лицензий Разрешение РСС04-9383 на изготовление и применение выданное Госгортехнадзором России. Назначение, принцип действия Датчики-индикаторы
ПодробнееРОС 101, РОС 101И, РОС , РОС И
Датчики-реле уровня РОС 101, РОС 101И, РОС 101-3…, РОС 101-3…И ТУ 25-2408.0007-88 Данные сертификатов, лицензий Разрешение Федеральной службы по экологическому, технологическому и атомному надзору
ПодробнееУЗС-107(107И), -108(108И), -207(207И), -208(208И), -209(209И), -210(210И)
УЗС-107(107И), -108(108И), -207(207И), -208(208И), -209(209И), -210(210И) ТУ 311-00227465.040-99 Данные сертификатов, лицензий Разрешение РРС04-9337 на выпуск и применение сигнализаторов уровня, выданное
ПодробнееУЗС-107(107И), -108(108И), -207(207И), – 208(208И), -209(209И), -210(210И) Сигнализаторы уровня ультразвуковые
По вопросам продаж и поддержки обращайтесь: Волгоград (844)278-03-48, Воронеж (473)204-51-73, Екатеринбург (343)384-55-89, Казань (843)206-01-48, Краснодар (861)203-40-90, Красноярск (391)204-63-61, Москва
ПодробнееКондуктометрические датчики уровня
ДС и ДУ Кондуктометрические датчики уровня 109456, Москва, 1-й Вешняковский пр., д.2 тел.: (095) 174-82-82 171-09-21 руководство по эксплуатации Рег. 116 З СОДЕРЖАНИЕ 1. Назначение…4 2. Технические характеристики
ПодробнееРегулятор уровня ультразвуковой
ТУ 311-00227465.041-99 Данные сертификатов, лицензий Разрешение Федеральной службы по экологическому, технологическому и атомному надзору РРС 04-9338. Сертификат соответствия РОСС RU.ГБ05.В00745 Назначение,
ДРТ-1 датчик-реле температуры
ДРТ-1 датчик-реле температуры Датчик-реле температуры «ДРТ-1» предназначен для контроля и двухпозиционного регулирования температуры технологических сред и узлов оборудования в химической, пищевой и других
ПодробнееРОС 101, РОС 101И, РОС , РОС И
Датчики-реле уровня РОС 101, РОС 101И, РОС 101-3…, РОС 101-3…И ТУ 25-2408.0007-88 Данные сертификатов, лицензий Разрешение Федеральной службы по экологическому, технологическому и атомному надзору
ПодробнееГлава 7. Блоки и реле искробезопасные
ЗАО, Каталог продукции Глава 7. Блоки и реле искробезопасные 303 Глава 7. Блоки и реле искробезопасные Назначение продукции БЛОК ПИТАНИЯ ИСКРОБЕЗОПАСНЫЙ БПИ-301 – питание двухпроводных датчиков и преобразователей,
ПодробнееСигнализатор уровня дистанционный
Сигнализатор уровня дистанционный ДСУ-К ТУ 25-02-350-73 Назначение, принцип действия Сигнализатор предназначен для контроля уровня морской и пресной воды, дистиллята, бидистиллята, масла и топлива, границы
ПодробнееДатчики кондуктометрические
Датчики кондуктометрические ДК РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ПРМК.468239.002 РЭ УКРАИНА, г. Ивано-Франковск 2014 2 Данное руководство по эксплуатации является официальной документацией предприятия МИКРОЛ.
ПодробнееСигнализаторы уровня ультразвуковые
Сигнализаторы уровня ультразвуковые ТУ 311-00227465.055-2002 Назначение, принцип действия Сигнализаторы с автономным источником питания (гальванический элемент или солнечная батарея) предназначены для
РЕГУЛЯТОР УРОВНЯ ЧЕТЫРЕХКАНАЛЬНЫЙ
Чернигов РУ4 РЕГУЛЯТОР УРОВНЯ ЧЕТЫРЕХКАНАЛЬНЫЙ Руководство по эксплуатации и паспорт Содержание 1 Назначение 3 2 Описание работы прибора 3 3 Технические характеристики 7 4 Техническое обслуживание 9 5
ПодробнееДатчик-реле температуры ДРТ-1
Код ОКП 42 1871 Датчик-реле температуры ДРТ-1 Назначение, исполнение и принцип действия Датчик-реле температуры ДРТ-1 (далее по тексту датчик) предназначен для контроля температуры технологических сред
ПодробнееДК-3 (ДК-3, Е-0.5, ЕЗ)
Датчик кондуктометрический ДК-3 (ДК-3, Е-0.5, ЕЗ) РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ПРМК.468239.003 РЭ УКРАИНА, г. Ивано-Франковск 2016 2 Данное руководство по эксплуатации является официальной документацией
ПодробнееРЕЛЕ УРОВНЯ РУК-303, РУК-304, РУК-305
Устройства контроля уровня РЕЛЕ УРОВНЯ РУК-303, РУК-304, РУК-305 Код ОКП 42 1411 Код ТН ВЭД 9026 80 800 9 Сертификат соответствия РОСС RU.ME92.B02334 РУК-303 РУК-304 РУК-305 Назначение Реле уровня контактные
ПодробнееДК-1 (ДЕ-1, Е-0.5, ЕЗ)
Датчик кондуктометрический ДК-1 (ДЕ-1, Е-0.5, ЕЗ) РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ПРМК.468239.002 РЭ УКРАИНА, г. Ивано-Франковск 2016 2 Данное руководство по эксплуатации является официальной документацией
ПодробнееКАТАЛОГ Уровнемер САПФИР-22Р-ДУ
КАТАЛОГ Уровнемер САПФИР-22Р-ДУ Преобразователь измерительный уровня буйковый САПФИР-22Р-ДУ НАЗНАЧЕНИЕ И ПРИНЦИП ДЕЙСТВИЯ Преобразователи предназначены для работы в системах автоматического контроля, регулирования
ДАТЧИКИ ТЕМПЕРАТУРЫ ДТ-303-АТ
Устройства контроля температуры ДАТЧИКИ ТЕМПЕРАТУРЫ ДТ-303-АТ Код ОКП 42 1198 Код ТН ВЭД 9032 10 890 0 Сертификат соответствия РОСС RU.ME92.B02303 ДТ- 303-АТ-2 ДТ- 303-АТ-1 Назначение Датчики температуры
ПодробнееДатчик-реле давления ДРД-1
По вопросам продаж и поддержки обращайтесь: Астана +7(7172)727-132, Волгоград (844)278-03-48, Воронеж (473)204-51-73, Екатеринбург (343)384-55-89, Казань (843)206-01-48, Краснодар (861)203-40-90, Красноярск
ПодробнееСигнализатор уровня АСУ-1
Код ОКП 40 7733 Код ТН ВЭД 9026 10 590 9 Сигнализатор уровня АСУ-1 Сертификат соответствия РОСС RU.AЯ45.B04638 Назначение, исполнение и принцип действия Сигнализатор уровня акустический АСУ-1 (далее по
ПодробнееАСУ-1 сигнализатор уровня
АСУ-1 сигнализатор уровня Сигнализатор уровня акустический АСУ-1 предназначен для контроля и сигнализации наличия или отсутствия жидкости внутри емкости или трубы на уровне установки его первичных преобразователей,
ПодробнееЗарядное устройство ЗУ.240В.5А
Зарядное устройство ЗУ.240В.5А Руководство по эксплуатации МИДН9.165.00.00 РЭ г. Киев 2009 г. 1. Введение Настоящее руководство по эксплуатации (РЭ), является документом, удостоверяющим гарантированные
ПодробнееДатчик-реле температуры ДРТ-1
По вопросам продаж и поддержки обращайтесь: Астана +7(7172)727-132, Волгоград (844)278-03-48, Воронеж (473)204-51-73, Екатеринбург (343)384-55-89, Казань (843)206-01-48, Краснодар (861)203-40-90, Красноярск
Подробнееdocplayer.ru
ЭРСУ 3-1 электронный регулятор-сигнализатор уровня. Характеристики ЭРСУ 3-1
ЭРСУ 3-1 — предназначен для сигнализации и поддержания в заданных пределах уровня токопроводящих жидких сред, соответствующих характеристикам прибора
ЭРСУ 3-1 в PDF
Прибор не предназначен для работы в условиях:
- взрывоопасных помещений
- контроля сред, дающих твердый осадок на электроде датчика
- воздействия тряски и ударов
Комплектность
- Блок ЭРСУ 3-1
- Паспорт и инструкция по эсплуатации
- Датчик уровня – 3
Характеристики | Значения |
---|---|
Количество каналов регулирования | 3 |
Количество каналов управления насосом / клапаном | 1 |
Напряжение питания, В | 220+10% |
Потребляемая мощность, Вт, не более | 10 |
Ток коммутации выходов, А | при 220 В — 2 при 36 В — 4 |
Сопротивление измеряемой жидкости, кОм, не более | 10 |
Масса, кг | 0,5 |
Габаритные размеры, мм | 96х96х75 |
Вырез щита, мм | 91х91 |
Принцип работы ЭРСУ основан на измерении электрического сопротивления между электродом датчика и стенкой сосуда. Погружение электрода датчика в контролируемую среду вызывает уменьшение сопротивления, а осушение датчика – увеличение сопротивления.
Электрическая схема блока состоит из транзисторных релейных каскадов и трех выпрямительных элементов, питающихся от понижающего трансформатора.
На передней панели расположены:
- индикатор включения сети
- световая индикация срабатывания каналов
Схема подключения ЭРСУ 3-1
www.tehpostach.kiev.ua

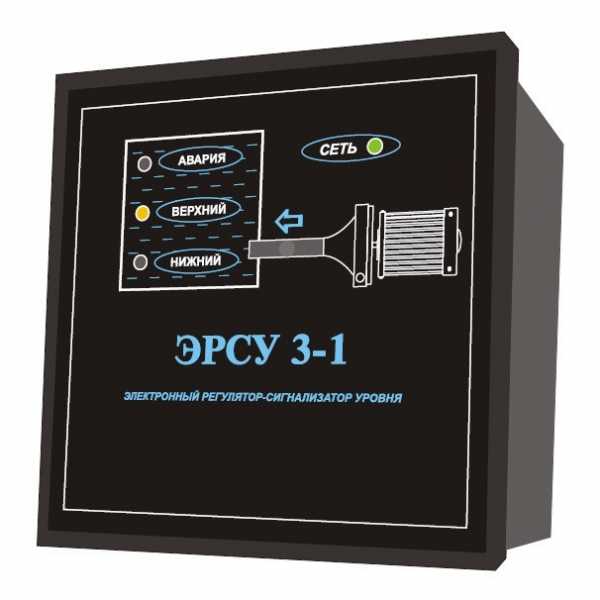

ЭРСУ 3-1 Электронный регулятор-сигнализатор уровня в Екатеринбурге
Электронный сигнализатор (регулятор) уровня ЭРСУ-3-1 разработан для поддержания в установленных пределах уровня токопроводящих жидких сред, которые соответствуют характеристикам прибора. В момент выхода контролируемых сред за заранее установленные пределы ЭРСУ-3-1 сигнализирует об этом.
Наименование параметра | Значение |
Напряжение питания, В | 220 |
Отклонение от напряжения питания, % | ±10 |
Коммутирующий ток выходов, А |
|
При напряжении 36В | 4 |
При напряжении 220В | 2 |
Максимальная потребляемая мощность, Вт | 10 |
Число каналов регулирования | 3 |
Число каналов управления клапаном (насосом) | 1 |
Максимальное сопротивление подконтрольной жидкости, кОм | 10 |
Габаритные размеры, мм | 96х96х75 |
Вырез щита, мм | 91х91 |
Масса, кг не более | 0,5 |
Регулятор-сигнализатор может работать во взрывобезопасных помещениях, где он не подвергается тряске и ударным воздействиям.
Устройство и принцип действия
Принцип действия прибора опирается на измерение электрического сопротивления между стенкой сосуда и электродатчиком. В момент погружения электрического датчика в подконтрольную среду сопротивление уменьшается. При осушении датчика происходит возрастание сопротивления.
Электросхема блока включает в себя релейные каскады транзисторов и три выпрямительных элемента, питание которых осуществляется через понижающий трансформатор.
Комплект поставки
- Регулятор-сигнализатор ЭРСУ 3-1 – 1шт;
- Датчик уровня – 3шт;
- Техническая документация: паспорт – 1шт, руководство по эксплуатации – 1шт.

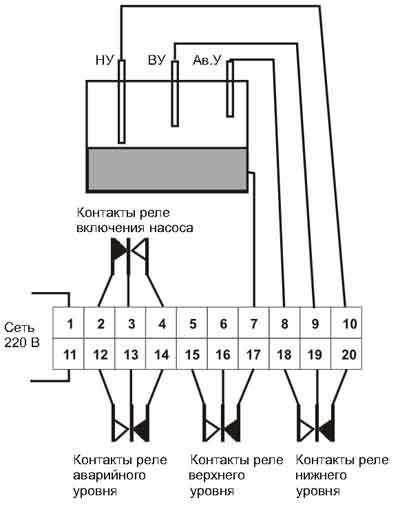

Схема подключения прибора
Рис.1. Схема прибора ЭРСУ 3-1
ekb.ruskransnab.ru
ЭРСУ 3-1 регулятор-сигнализатор уровня жидкости
Электронный регулятор-сигнализатор уровня жидкости ЭРСУ-3-1; купить электронный регулятор ЭРСУ 3-1; цена регулятора электронного ЭРСУ3-1; купить дешевле ЭРСУ-3-1; купить дешевле регулятор ЭРСУ 3-1; технические характеристики ЭРСУ-3-1; электронный регулятор ЭРСУ3-1; купить регулятор-сигнализатор ЭРСУ3-1; цена регулятора ЭРСУ 3-1; купить дешевле ЭРСУ-3-1
НАЗНАЧЕНИЕ ЭРСУ 3-1
Электронный регулятор-сигнализатор уровня ЭРСУ-3-1 предназначен для сигнализации и поддержания в заданных пределах уровня токопроводящих жидких сред, соответствующих характеристикам прибора.
Прибор не предназначен для работы в условиях:
– взрывоопасных помещений;
– контроля сред, дающих твердый осадок на электроде датчика;
– воздействия тряски и ударов.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭРСУ 3-1
Количество каналов регулирования | 3 |
Количество каналов управления насосом (клапаном) | 1 |
Напряжение питания, В | 220±10% |
Потребляемая мощность, Вт, не более | 10 |
Ток коммутации выходов, А : – при 220 В – при 36 В | 2 4 |
Сопротивление измеряемой жидкости, кОм, не более | 10 |
Масса, кг | 0,5 |
Габаритные размеры, мм | 96×96×75 |
Вырез щита, мм | 91×91 |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДАТЧИКА ЭРСУ 3-1
– температура контролируемой среды – не более 200°C
– рабочее давления в объекте – не более 25 кг/с2
– длина рабочей части – 80 мм
– резьба штуцера – 20 (27) мм.
КОМПЛЕКТНОСТЬ ЭРСУ 3-1
Блок ЭРСУ 3-1 | 1 |
Паспорт и инструкция по эксплуатации | 1 |
Датчик уровня | 3 |
ooobvs.ru

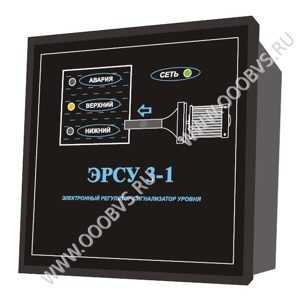

ЭРСУ 3-1 Электронный регулятор-сигнализатор уровня в Санкт-Петербурге
Электронный сигнализатор (регулятор) уровня ЭРСУ-3-1 разработан для поддержания в установленных пределах уровня токопроводящих жидких сред, которые соответствуют характеристикам прибора. В момент выхода контролируемых сред за заранее установленные пределы ЭРСУ-3-1 сигнализирует об этом.
Наименование параметра | Значение |
Напряжение питания, В | 220 |
Отклонение от напряжения питания, % | ±10 |
Коммутирующий ток выходов, А |
|
При напряжении 36В | 4 |
При напряжении 220В | 2 |
Максимальная потребляемая мощность, Вт | 10 |
Число каналов регулирования | 3 |
Число каналов управления клапаном (насосом) | 1 |
Максимальное сопротивление подконтрольной жидкости, кОм | 10 |
Габаритные размеры, мм | 96х96х75 |
Вырез щита, мм | 91х91 |
Масса, кг не более | 0,5 |
Регулятор-сигнализатор может работать во взрывобезопасных помещениях, где он не подвергается тряске и ударным воздействиям.
Устройство и принцип действия
Принцип действия прибора опирается на измерение электрического сопротивления между стенкой сосуда и электродатчиком. В момент погружения электрического датчика в подконтрольную среду сопротивление уменьшается. При осушении датчика происходит возрастание сопротивления.
Электросхема блока включает в себя релейные каскады транзисторов и три выпрямительных элемента, питание которых осуществляется через понижающий трансформатор.
Комплект поставки
- Регулятор-сигнализатор ЭРСУ 3-1 – 1шт;
- Датчик уровня – 3шт;
- Техническая документация: паспорт – 1шт, руководство по эксплуатации – 1шт.
Схема подключения прибора
Рис.1. Схема прибора ЭРСУ 3-1
spb.ruskransnab.ru
