Кровельный фальцепрокатный станок ТМ-3 | ООО «Кровля», г. Киров

Skip to Main Content Area

Какие нужны станки, чтобы делать абсолютно герметичные кровли?

Существует много различных типов кровель и строительных технологий по их производству.

Кровля должна быть:

красивая, дешевая, безопасная (а как вы думали? лавина снега с крыши или хорошая сосулька могут сильно испортить кое кому жизнь), надёжная, долговечная, и дт.

Но если мы зададим вопрос: а какой фактор ВСЕГДА является главным в любой кровле?

Ответ один: любая кровля должна гарантированно защищать дом от протечек воды.

Рассмотрим стандартную ситуацию образования протечек:

Снег на крыше под воздействием тепла, идущего с чердака, начинает таять и вода по кровле стекает вниз. Дойдя до холодного карниза, вода замерзает, образует ледовый буртик и получается ванночка с водой на карнизе практически у любой крыши.

Затем вода начинает просачиваться в стыки между листами шифера, профнастила, черепицы…. Куда? Правильно: под кровлю, на чердак, на потолок… и только тут мы задумываемся, а что сделано не так?

Конечно, своевременное скидывание снега с крыши и уборка карнизной наледи, частично решают проблему, но….. не всегда и порой ненадолго, до следующего хорошего снегопада.

Особенно остро вопрос стоит для кровель с малыми уклонами, ведь там озеро воды на крыше может достигать очень больших размеров. И соответственно протечки воды превращаются в ручьи.

Есть ли выход?

Бывают ли Абсолютно Герметичные Кровли?

Да. Бывают. Это фальцевые кровли из рулонной оцинкованной стали.

На фото: крыша производственного цеха, длина от конька до карниза 22 метра.

Хочется покрасивее?

Применим цветную оцинковку с полимерным покрытием. И у крыши, кроме полной герметичности, получается ещё и очень нарядный и красивый вид.

Каким образом достигается полная герметичность кровли?

Лист металла на таких кровлях имеет длину от конька до карниза без поперечных стыков, и делается одним куском, из рулона.

Продольное соединение листов выполняется в двойной замок (фальц). Поэтому кровля так и называется: фальцевая кровля.

Ну, а если в такой замок дополнительно заложить герметик, то …. по такой технологии можно даже бассейны делать. Гарантия от протечек 100%.

Высота фальца 25 мм – евростандарт. Такая технология производства кровель применяется в Европе более 30 лет, да и в России она уже известна не первый год.

При правильном монтаже и выборе материала такая кровля прослужит владельцу более 50 лет, а небольшой вес не требует монтажа массивных стропил и сложной обрешетки.

Какое необходимо оборудование для выполнения работ по устройству фальцевой кровли?

1. Фальцепрокатный станок ТМ-3.

2. Лёгкий напольный разматыватель рулонов.

3. Инструменты закрытия фальца.

Станок работает прямо на стройке.

На земле (при одноэтажном здании) На крыше

На чердаке На лесах рядом с крышей

Прокатанные панели подаются на кровлю. Крепим панели на кляймеры.

Делаем карнизный слив. Закрываем фальц.

Делаем трубы вентиляции. Заделываем коньковый шов

И кровля готова.

Мы рассмотрели производство работ на достаточно простой кровле.

Но оглядитесь. Очень много кровель в окружающих нас зданиях именно такие «простые».

И большинство этих кровель сделаны из шифера, профнастила. То есть не являются полностью герметичными.

Многие владельцы зданий хотели бы иметь «непромокаемый вариант» кровли. Особенно весной, когда идёт «сезон протечек».

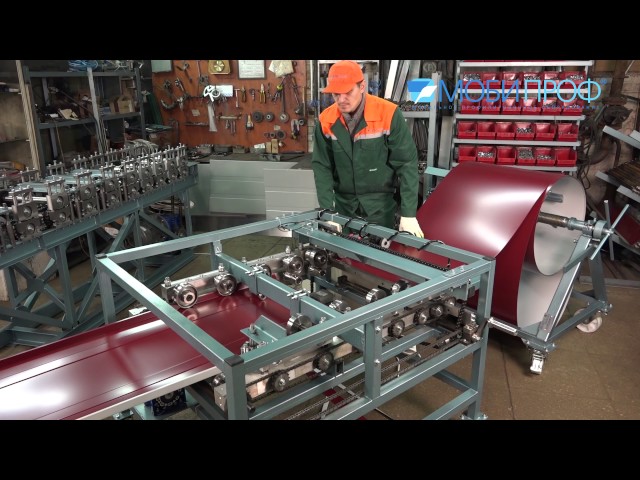

Небольшой видеоролик о том,

КАК СДЕЛАТЬ фальцевую кровлю.

Как научиться делать фальцевые кровли? С чего начать?

Давайте рассмотрим достаточно часто встречающиеся варианты кровли:

На фото: кровля небольшого здания площадью 420 м².

На этом фото: больничный корпус, площадь кровли 1600 м.

Как мы видим, большая часть кровли закрыта кровельными панелями, прокатанными через фальцепрокатный станок из рулонов.

Эта работа достаточно проста технологически и доступна для выполнения даже начинающим кровельщикам.

Кроме этого на каждой кровле выполнены ещё 4 элемента конструкции:

карнизный слив
коньковый шов
трубы вентиляции
примыкание: к стене, парапету, брандмауэру (на верхнем снимке) или к коньковой флюгарке (на нижнем снимке).

Эти элементы выполняются по технологии, совмещающей классические методы работы и методы рулонной технологии.

Таким образом, для организации кровельных работ по рулонной технологии, нужно обязательно иметь в составе бригады одного – двух кровельщиков, умеющих выполнять кровли по классической технологии из листового материала и способных освоить отличия в работе по рулонной технологии, что достаточно несложно.

Для ускорения обучения кровельщиков, при поставке оборудования вам будут бесплатно предоставлены справочные и учебные материалы, в которых подробно описаны приёмы и методы проведения работ.

Методика основана на многолетнем опыте в производстве фальцевой кровли по рулонной технологии.

В бесплатные учебные материалы входят:

учебный фильм (35 минут)
120 фото производства работ и исполнения основных элементов кровли
справочная информация по теории кровель и предотвращению образования сосулек.

При этом Вы сможете найти дополнительных заказчиков:

1. Предложите заказчику «красивые кровли, которые совсем не протекают», и покажите при этом для образца фото кровель из нашей коллекции.

2. Расскажите о том, что на крышах не будет сосулек, и Вы так же заинтересуете потенциального заказчика.

Для многих заказчиков даже красота кровли не главное, главное «… чтоб 100% не протекало и не было сосулек…»

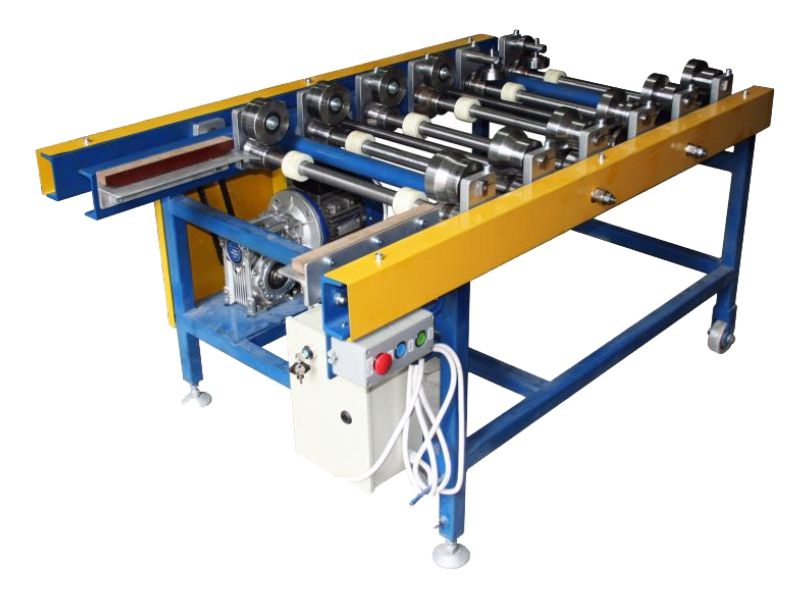

Технические характеристики станка ТМ-3:

тип фальца: двойной стоячий, высотой 25 мм.
производительность ~ 6 м/мин.
толщина прокатываемого листа – 0,55 мм,
(макс. 0,7 мм.)
ширина прокатываемого рулона – 400 – 625 мм.
потребляемая мощность – 0,75 квт.
напряжение питания – 380 в.
вес станка ≈ 130 кг.

Дополнительно:

напольный разматыватель (гр/п. до1 тн.) – 1 шт.
инструмент закрытия фальца (комплект – 2 шт.)

комплект для проката рёбер жёсткости «полукруг» или «трапеция»
поперечный отрезной нож
исполнение станка 220 В

5 секретов приобретения металла

и прочие очень полезные советы здесь: Вопросы – ответы

Кровельный фальцепрокатный станок – в наличии / dms-stanki.ru

Каталог

Расширенный поиск

Цена (₽):

от до

Название:

Артикул:

Текст:

Выберите категорию:

Все СТАНКИ для ГИБКИ листового металла » Вальцы »» Вальцы ручные »» Вальцы электромеханические »» Вальцы гидравлические »»» Вальцы гидравлические трехвалковые »»» Вальцы гидравлические четырехвалковые » Листогибочные станки »» Листогибы ручные »» Листогибы электромеханические »» Листогибы гидравлические »» Листогибочные гидравлические пресса »» Листогибы сегментные »» Листогибы электромагнитные » Прессы гидравлические СТАНКИ для РЕЗКИ листового металла » Гильотины »» Гильотины ручные »» Гильотины ручные сабельные »» Гильотины электромеханические »» Гильотины гидравлические » Лазерная резка металла » Плазменная резка металла »» Портальные станки плазменной резки металла »» Ручные аппараты для плазменной резки металла »» Источники плазменной резки металла »» Плазмотроны »» Расходные материалы для плазменной резки »»» Защитные экраны »»» Кожухи »»» Сопла »»» Электроды »»» Завихрители »»» Водяные трубки »»» Фиксаторы защитного экрана »»» Прочие расходные материалы для плазменной резки » Угловысечные станки » Станки для продольно-поперечной резки металла » Опции для станков продольно-поперечной резки металла СТАНКИ для ВОЗДУХОВОДОВ, ВОДОСТОКОВ, ДЫМОХОДОВ » Станки для производства полукруглого желоба » Станки для производства прямоугольного желоба » Станки для производства гофроколена » Зиговочные станки »» Ручные зиговочные машины »» Электромеханические зиговочные машины » Фальцеосадочные станки »» Фальцеосадочные станки ручные »» Фальцеосадочные станки электромеханические »» Фальцеосадочные машинки » Фальцепрокатные станки » Станки для отбортовки » Станки тоннельной сборки » Cтанки для нанесения ребер жесткости » Станки для сборки сегментных отводов » Круговые ножницы » Спирально-навивные станки » Автоматические линии для изготовления прямоугольных воздуховодов » Автоматические линии для изготовления шинорейки » Пуклевочники »» Дополнительные опции для пуклевочного инструмента »» Пуклевочный инструмент » Кромкогибочные станки » Станки для производства сайдинга » Маятниковые пилы для шинорейки СТАНКИ для ТРУБ и ПРОФИЛЕЙ » Ленточнопильные станки »» Ручные ленточнопильные станки »» Ленточнопильные станки с гидроразгрузкой »» Ленточнопильные станки с гидравлическим подъемом пильной рамы »» Полуавтоматические ленточнопильные станки »» Автоматические ленточнопильные станки »» Ленточнопильные станки для резки рельс »» Ленточнопильные вертикальные станки » Трубогибы »» Трубогибы ручные »» Трубогибы арбалеты »» Трубогибы электрические »» Трубогибы гидравлические »» Дорновые трубогибы »»» Полуавтоматические дорновые трубогибы »»» Автоматические дорновые трубогибы с ЧПУ »» Бездорновые трубогибы » Абразивно-отрезные станки » Дисковые отрезные станки по металлу » Ротационная вытяжка металла СТАНКИ для КОНТАКТНОЙ СВАРКИ » Мобильные клещи и аппараты для точечной сварки » Аппараты для точечной сварки » Контактная точечная сварка » Шовная сварка » Стыковая сварка » Рельефная сварка » Машины подвесные для контактной точечной сварки » Многоэлектродные машины СТАНКИ для АРМАТУРЫ и ПРОВОЛОКИ » Станки для гибки арматуры » Станки для резки арматуры » Правильно-отрезные станки » Ручные станки для гибки и резки арматуры »» Ручные станки для резки арматуры »» Ручные станки для гибки арматуры РОТАЦИОННАЯ ВЫТЯЖКА металла » Ротационная ковка трубы РАЗМАТЫВАТЕЛИ РУЛОННОГО металла РУЧНОЙ ИНСТРУМЕНТ для металла » Ножницы рычажные » Инструмент для пробивки отверстий в металле » Инструмент для вырубки седловин труб » Реечные прессы ПРЕСС-НОЖНИЦЫ и ПРОБИВНЫЕ ПРЕССЫ » Дыропробивные станки » Координатно-пробивные прессы » Пресс-ножницы комбинированные » Автоматизированные линии пробивки проката » Долбежные станки КРОВЕЛЬНОЕ оборудование » Кровельные станки » Рамки для закрытия фальца МЕТАЛЛОРЕЖУЩИЕ СТАНКИ » Заточные станки по металлу » Вертикальные обрабатывающие центры с ЧПУ » Сверлильные станки »» Магнитные сверлильные станки »» Вертикально-сверлильные станки »» Радиально-сверлильные станки »» Рельсосверлильные станки »» Многошпиндельные сверлильные станки »» Сверлильно-фрезерные станки » Фрезерные станки по металлу »» Настольные фрезерные станки »» Универсальные фрезерные станки »» Вертикально-фрезерные станки » Токарные станки по металлу »» Настольные токарные станки »» Универсальные токарные станки » Электроэрозионные станки »» Проволочно-вырезные станки » Шлифовальные станки по металлу » Полировальные станки по металлу ФОРМОВКА листового металла » Шринкеры » Английское колесо » Молотки гладильные

Производитель:

Все3emakina (Турция)ACL (Китай)Aotai (Китай)BDS (Германия)Beka-mak (Турция)Ckemsa (Турция)Doganmach (Турция)DURMA (Турция)ERCOLINA (Италия)ERMAKSAN (Турция)Geka (Испания)Gocmaksan (Турция)GROST (Россия-Китай)GWEIKE (Китай)ISITAN (Турция)KING-MACC (Китай)MetalTec (Китай)Optimum Maschinen (Германия)PILOUS (Чехия)Sahinler (Турция)Sente Makina (Турция)STALEX (Россия, Китай, Польша)Stangroup Machinery (Китай)TECNA (Италия)TELWIN (Италия)TOR (Китай)TRITONTRUMPF (Швейцария)TTMC (Китай)VEKTOR (Китай)Вектор (Беларусь)Витязь (Китай)ГерманияКитайРоссия

СНЯТ С ПРОДАЖИ:

Вседанет

ЦЕНА С НДС-20%:

Вседанет

В наличии:

Вседанет

Бесплатная доставка:

Вседанет

-10% при 100% предоплате:

Вседанет

Под заказ:

Вседанет

+ ножницы в подарок:

Вседанет

Наличие уточняйте:

Вседанет

Новинка:

Вседанет

Спецпредложение:

Вседанет

Результатов на странице:

5203550658095

Забыли пароль?
Регистрация

ЗАКАЗАТЬ ОБРАТНЫЙ ЗВОНОК

Заказать звонок

Главная КРОВЕЛЬНОЕ оборудование Кровельные станки

Показать подкатегории

Цена р.

от до

Производитель

Россия

Подбор по толщине листа, мм

до 0,7-0,8 мм

1,2-1,9 мм

2-3 мм

3-3,5 мм

4-5 мм

6-9 мм

10-20 мм

более 20 мм

до 1,0 мм

Показать еще 3

СНЯТ С ПРОДАЖИ

Вседанет

ЦЕНА С НДС-20%

Вседанет

В наличии

Вседанет

Бесплатная доставка

Вседанет

-10% при 100% предоплате

Вседанет

Под заказ

Вседанет

+ ножницы в подарок

Вседанет

Наличие уточняйте

Вседанет

Новинка

Вседанет

Спецпредложение

Вседанет

Найдено

Показать Сбросить фильтр

Кровельные станки или фальцевые станки, поставляемые нашей компанией, отличаются невысокой стоимостью, универсальностью применения, мобильностью, быстрой окупаемостью и великолепной производительностью.

Для работы на кровельном станке не требуется ни наличие производственного цеха, ни складского помещения, ни большого штата рабочих, ведь его можно использовать прямо на стройплощадке.

Кровельные станки используется для изготовления фальцевой кровли с двойным стоячим фальцем.

Кровельный станок может быть оснащен автоматизированной системой управления для серийного производства панелей фальцевой кровли с двойным стоячим фальцем.

Сортировать:

Товар

Цена

Подписаться на рассылку выгодных предложений

Ознакомлен с правилами предоставления услуг и согласен на обработку своих персональных данных

Этот сайт использует cookie-файлы и другие технологии для улучшения его работы. Продолжая работу с сайтом, Вы разрешаете использование cookie-файлов. Вы всегда можете отключить файлы cookie в настройках Вашего браузера.

Понятно

Станок для производства кровельных панелей SSQ II™ MultiPro

Детали

Стандартные функции

Полиуретановые приводные ролики
Роликовая система с ножницами
Гидравлический привод и ножницы
Рама с порошковым покрытием
Алюминиевые крышки
Сварная трубчатая стальная рама
Кнопочные элементы управления RUN/JOG на входе и выходе
Цепь безопасности при отключении питания
Панели с рейтингом UL (должны быть сертифицированы UL для признания)
Лучшая в отрасли гарантия
На выбор: Система профильных роликов Quick-ChangeTM
На выбор: Блок питания Quick-ChangeTM (газовый или электрический)
На выбор: одна пара шариковых, карандашных, полосатых или V-образных валиков

Гарантии и патенты

Гарантия:

Компания New Tech Machinery предоставляет ограниченную трехлетнюю гарантию на детали и NTM на выполнение работ собственными силами. Подробнее о нашей гарантии читайте здесь.

Патентов:

ПАТЕНТ США №. 6 772 616

Профиль Отказ от ответственности:

New Tech Machinery не предоставляет никаких гарантий (на отделку, подложку или водонепроницаемость) в отношении металлических кровельных систем, формируемых машинами. Если требуется гарантия, пользователи должны проконсультироваться с производителем металлической кровли или поставщиком рулонов до заключения контракта на выполнение работ. Ответственность за соответствие кровельной системы всем инженерным и местным строительным нормам лежит исключительно на монтажнике и/или изготовителе металлических панелей.

Ресурсы

Служба поддержки владельцев:

Обслуживание и обучение Лизинг и финансирование Зарегистрируйте свою машину NTM

Технические характеристики

След:

Технические характеристики:

Станки для производства панелей SSQ II:

Длина: 14 футов 4 дюйма (4,4 м) без угловой продольной резки, 15 футов 4 дюйма (4,7 м) с угловой продольной резки
Ширина: 5 футов 2 дюйма (1,57 м)
Высота с верхней стойкой: 4 фута 3 дюйма (1,3 м)
Высота без верхней стойки: 2 фута 6 дюймов (0,8 м)
Масса (базовая машина с комплектом роликов, блоком питания и ребристыми роликами) 2830 фунтов. (1280 кг)

SSQ II на прицепе:

Длина: 18 футов 11 дюймов (5,8 м)
Ширина: 7 футов 2½ дюйма (2,2 м)
Высота с барабаном: 6 футов 3 дюйма (1,9 м)
Масса машины и прицепа (включая комплект роликов, блок питания и ребристые катки): 5090 фунтов (2300 кг)

Сдвиг:

Гидравлический привод, бесступенчатая регулировка, закаленные лезвия и ножницы из инструментальной стали
Система безопасности распознавания панелей

Привод:

16 полиуретановых приводных роликов с гидравлическим приводом через цепь, звездочку и шестерню

Скорость

До 75 футов/мин (23 м/мин) Прибл.

Дополнительные грузы SSQ II

Прицеп: 2260 фунтов. (1020 кг)
Верхняя стойка для катушек: 336 фунтов. (152 кг)
Раздвижная оправка, каждая: 80 фунтов. (36 кг)
10-футовый выносной стол, каждый: 62 фунта. (28 кг)
Перфоратор: 150 фунтов. (68 кг)
Система надрезов: 220 фунтов. (100 кг)
Угловой резак: 250 фунтов. (113 кг)
Аппликатор снимаемой пленки ПВХ: 60 фунтов. (27 кг)

Материалы Формовка:

Окрашенная сталь: 28 калибра. до 22 га. (от 0,4 мм до 0,8 мм) (окрашенные, Galvalume, оцинкованные с покрытием)
Максимум 50 тысяч фунтов на квадратный дюйм для калибра от 24 до 22 ga.
Рекомендуется 50 тыс. фунтов/кв. дюйм, допустимо 80 тыс. фунтов/кв. дюйм с поправкой на 28 ga. до 26 га.
Окрашенный алюминий: от 0,027 до 0,040 дюйма (0,7–1,0 мм)
Медь: 16 унций. до 20 унций. 3/4 Hard (от 0,5 мм до 0,7 мм)
Примечание. Для меди не рекомендуется делать надрезы.
Terne Coat Нержавеющая сталь: 26 калибра. (0,5 мм) Примечание. Не рекомендуется делать надрезы при использовании тернового покрытия.

Ширина рулона:

от 15 до 30 дюймов (от 381 до 762 мм)

Максимальный диаметр рулона

32 дюйма (812 мм) с верхней стойкой для рулонов 45 дюймов (1143 мм) с отдельно стоящим разматывателем

Ширина готовой панели:

от 12 до 24 дюймов (от 305 до 610 мм) – Примечание: варьируется в зависимости от профиля панели

Блоки питания

7,5 л.с., 220 В, 60 Гц, 3 фазы, 18 А
5 л.с., 220 В, 60 Гц, 1 фаза, 20 А
Gas Power (двигатель Briggs & Stratton 16 л.с.)
5 л.с., 380 В, 50 Гц, 3 фазы, 8 А (использование за рубежом)
7,5 л.с., 460 В, 60 Гц, 3 фазы, 9 А
5 л.с., 220 В, 50 Гц, 1 фаза, 21 А

Станок для изготовления панелей крыши SSR™ MultiPro Jr.
