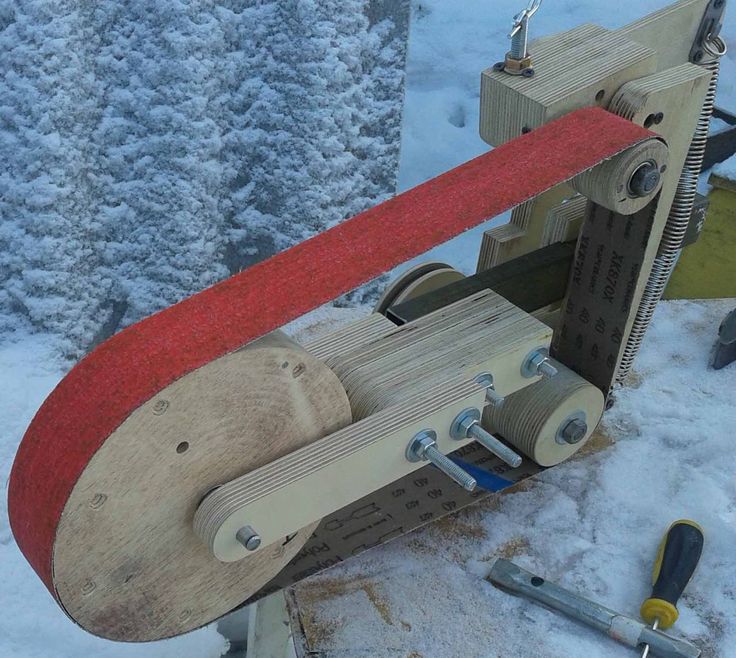

Фанерный гриндер своими руками: Гриндер своими руками: чертежи, пошаговые фото изготовления

alexxlab | 18.01.2023 | 1 | Разное

Содержание

Как Сделать Ролики Для Гриндера Из Фанеры Своими Руками • Гриндер для дрели

Процесс изготовления роликов для гриндера

Раскраиваем на циркулярной пиле многослойную фанеру на шесть прямоугольных фрагментов, у которых длинная сторона точно в два раза больше меньшей стороны.

Отмечаем карандашом с помощью приспособления для центровки квадратных заготовок середины половинок прямоугольных фрагментов и намечаем найденные центры кернером.

Выполняем на сверлильном станке сверлом Форстнера глухие отверстия под шариковые подшипники.

Затем корончатым сверлом большего диаметра из каждого прямоугольного фрагмента получаем по две круглых диска.

В глухие отверстия заподлицо впрессовываем, пользуясь молотком и куском многослойной фанеры, закрытые шариковые подшипники.

Выполняем во всех дисках по центру сквозные отверстия сверлом диаметром, соответствующим размеру внутреннего кольца подшипников.

На болт с шайбой нанизываем три круглых диска, используя клей. Сверху укладываем широкую шайбу и гаечными ключами стягиваем блок и оставляем его до отвердения клея.

Далее откручиваем гайку и удаляем стягивающий болт. Теперь в нашем распоряжении находятся три моноблока с впрессованными в крайние диски подшипниками.

Используя маятниковую пилу, от пластиковой трубы нужного диаметра отрезаем три куска, по длине равных высоте моноблоков из трех дисков, выполненных из многослойной фанеры.

Что лучше: теплый пол или батареи?

Теплый полБатареи

Обтачиваем боковые поверхности моноблоков, закрепив их в патроне сверлильного станка, вначале обдирочным напильником, затем наждачной бумагой, под внутренний диаметр кусков пластиковой трубы, контролируя обточку штангенциркулем.

Мнение эксперта

Стребиж Виктор Федорович, ведущий мастер строительных работ

Задать вопрос эксперту

Отмечаем карандашом с помощью приспособления для центровки квадратных заготовок середины половинок прямоугольных фрагментов и намечаем найденные центры кернером. Если же вы хотите что-то уточнить, обращайтесь ко мне!

Гриндер своими руками: чертежи с размерами и схемы

Собираем ролики

Ведущий ролик на двигатель делаем из фанеры. Вырезаем 10 кругов диаметром 85 мм.
Размечаем центр, сверлим отверстие сверлом 8 мм. Промазываем между собой каждый диск клеем ПВА. Собираем в пакет на шпильку М8 и сдавливаем с обоих концов через шайбы гайками.

Сушим сутки для дальнейшей чистовой обработки.
Далее, сверлим отверстие на 24 глубиной 35 мм. Если нет пальчиковой фрезы, можно обойтись любым сверлом. В нашем случае конус от сверла не помеха.

Вал вашего двигателя может быть другим, не такой как на чертеже, но это не проблема. Принцип крепления остается тоже, поменяются только размеры, которые можно измерить специальным инструментом. Как пользоваться штангенциркулем читайте тут.

После подготовки ролика и вала можно приступить к чистовой обработке ведущего шкива. Закрепите двигатель на платформе, оденьте ведущий шкив, включите мотор и аккуратно обработайте ролик лепестковым абразивным кругом.

После зачистки, края нужно немного скосить, чтобы получить вид бочонка.

Мнение эксперта

Стребиж Виктор Федорович, ведущий мастер строительных работ

Задать вопрос эксперту

Часто в ней что-то ломается, корпус или якорь, а, может, просто выходит новая, более мощная и удобная модель, так что старая пылится где-нибудь в коробке в гараже. Если же вы хотите что-то уточнить, обращайтесь ко мне!

Гриндер своими руками: чертежи с размерами и схемы

Квадратная труба 30х30х2 – 250 мм.
Квадратная труба 25х25х1,5 – 1250 мм. С учетом реза.
Швеллер №21 – 350 мм.
Полоса стальная 50х8 – 700 мм. (С запасом). Либо проушины от серьги рессоры Газели.
Старая дверная петля.
Лист 170х190х4 для изготовления упора.
Лист фанеры 500х200х8 мм.
Подшипники 201 – 9 шт.
Полипропиленовые муфты на 32 – 6 шт.
Полипропиленовая труба PN20 – 250 мм.
Шпилька М8 – 1 шт.
Шпилька М12 – 1 шт.
Гайки М8.
Пружина для натяжного рычага.
Уголок № 5.0 для крепления двигателя к раме.
Двигатель от стиральной машины.

Рычаг натяжного ролика

Изготовление рычага несложное, достаточно посмотреть на фото и сборочный чертеж, сразу становится все понятно.

Обратите внимание на возможность регулировки. Она поможет компенсировать возможные неточности в процессе сварки рычага к основанию гриндера.

Мнение эксперта

Стребиж Виктор Федорович, ведущий мастер строительных работ

Задать вопрос эксперту

Для самостоятельного склеивания ленты потребуется клей, наждачная бумага двух соседних типов по уровню зернистости, и кусок ткани. Если же вы хотите что-то уточнить, обращайтесь ко мне!

Гриндер своими руками в домашних условиях, затраты минимальны

Прямой ролик со шкивом.
Натяжные ролики.
Абразивная лента.
Основание.
Устройство, фиксирующее натяжение ленты и роликов.
Стол для фиксации детали (в некоторых моделях может быть поворотным).

Гриндер из шлифмашинки

Один из самых простых вариантов ленточно-шлифовального станка – фиксация в деревянной или металлической конструкции шлифмашинки. Для этого делается угловая основа. Снизу прорезается отверстие под кабель, и шлифмашинка крепко фиксируется к вертикальной стенке основы. Остается сделать рабочий столик и все, можно приступать к заточке.

Для самостоятельного склеивания ленты потребуется клей, наждачная бумага двух «соседних» типов по уровню зернистости, и кусок ткани.

Необходимо более зернистую наждачную бумагу нарезать на полосы нужной длины и ширины. Затем зачистить абразивный слой с обеих сторон на 2-3 см. На клей к зачищенным краям приклеить кусок ткани и дать высохнуть. Из более мелкой наждачки вырезаем «заплатку» и приклеиваем на ткань.

Как сделать ролики для гриндера – Ручнаяя мастерская

Мнение эксперта

Стребиж Виктор Федорович, ведущий мастер строительных работ

Задать вопрос эксперту

При самостоятельной сборке гриндера важно расположить ролики строго перпендикулярно над друг другом, чтобы избежать перекосов ленты, что может привести к её обрывам. Если же вы хотите что-то уточнить, обращайтесь ко мне!

Гриндер своими руками в домашних условиях: как сделать

Продумать конструкцию устройства и сделать чертежи. Исходя их конструкционных особенностей вашей модели, станет понятно, что потребуется для сборки. Прорабатываю конструкцию, желательно предусмотреть возможность шлифовки деталей как в вертикальном, так и горизонтальном направлениях.

Приготовить ручной электроинструмент: лобзик, ШМУ, дрель.

Договориться с токарем, для выточки отдельных деталей. Или сам токарный станок.

Как склеить ленту для гриндера своими руками и особые к ней требования

Разрабатывая самодельный гриндер своими руками, лучше предусмотреть использование ленты из наждака стандартных размеров. Стандартные размеры – это длина в 1830, 1600, 1230, 915 и 610 мм и ширина 100 и 50 мм. Тогда не придётся ломать голову, как сделать ленту для гриндера своими руками. Лента, самодельная или заводская, должна соответствовать следующим требованиям:

эластичная основа из ткани;
высокая способность выдерживать угловые скорости;
абразивная стойкость;
возможность удлинения без нарушения целостности на 10-15%;
минимальный нагрев при длительной работе.

Совет! Не используйте для своего самодельного инструмента ленты длиной больше 1230 мм, для них придётся увеличивать габариты конструкции, а это выдвигает дополнительные требования к её размещению.

Изготавливая ленту самостоятельно, старайтесь не делать больше одного стыка. Все места склейки в процессе шлифовки растягиваются, и лента ослабевает

Вырежьте из листа наждака полосу нужной длины и ширины. Края ленты сделайте разрезом наискосок.

Соедините края и предварительно склейте их с абразивной стороны малярным скотчем.
Зафиксируйте срез несколькими каплями суперклея.
Обработайте клеем место среза и кусок шёлковой ленты, прижмите поверхности друг к другу.
Оберните место склейки бумагой и зафиксируйте его прессом на ночь.

Перед тем как использовать ленту на ленточной шлифмашине, дайте ей немного отвисеться с небольшой нагрузкой

Мнение эксперта

Стребиж Виктор Федорович, ведущий мастер строительных работ

Задать вопрос эксперту

Как сделать ролики для гриндера — Ручнаяя мастерская

Процесс изготовления роликов для гриндера

Выполняем на сверлильном станке сверлом Форстнера глухие отверстия под шариковые подшипники.

Мнение эксперта

Стребиж Виктор Федорович, ведущий мастер строительных работ

Задать вопрос эксперту

Работу будем выполнять с помощью следующих инструментов и приспособлений циркулярной, дисковой и лобзиковой пилы, сверлильного и токарного станка, напильника и наждачной бумаги, молотка и гаечных ключей, приспособления для центровки квадратов и т. Если же вы хотите что-то уточнить, обращайтесь ко мне!

Как сделать гриндер своими руками: чертежи с размерами от разных авторов

Как обработать поверхность → Отделка помещений → Как правильно выбрать краску → Технологии обработки поверхностей → Выравниваем и отделываем стены → Выбор и нанесение грунтовки → Удаление с поверхности → Натяжные потолки и технологии→ Обзоры и отзывы

Мини-гриндер своими руками – пошаговое описание | Своими руками

Для своей мастерской из обрезков фанеры изготовил компактный гриндер на базе двигателя от стиральной машинки. На нем обрабатываю детали из дерева и металла, а также затачиваю режущий инструмент и кухонные ножи. Смастерите и вы, уверен, такой станочек вам точно пригодится.

Из фанеры толщиной 10 мм вырезаем основание 300×200 мм. Бруском сечением 20×30 мм придаем ему жесткость по периметру, закрепив детали на ПВА-Столяр и шурупы, как на фото 1.

Отрезаем от бруска 20×50 мм заготовку длиной 120 мм. Устанавливаем ее на основание, рядом ставим двигатель и намечаем места для отверстий (фото 2 а) под его нижние шпильки. Сверлим отверстия в бруске, вставляем шпильки, зажимаем гайки (2 б).

ВСЕ ЧТО НЕОБХОДИМО ДЛЯ ЭТОЙ СТАТЬИ НАХОДИТСЯ ЗДЕСЬ >>>

Устанавливаем двигатель с бруском на основание, фиксируем его струбцинами и с внутренней стороны стягиваем брусок с основой шурупами (фото 3)

Из фанеры вырезаем стойку гриндера размером 140×250 мм. Короткой стороной ставим ее на основание вертикально, намечаем отверстие для вала двигателя.

Насадкой-коронкой нужного диаметра высверливаем отверстие, снова ставим стенку на основу, нанизав на вал, сверлим отверстия под шпильки.

Чтобы закрепить верхний ролик для наждачной ленты, выполняем на стенке разметку, как показано на фото 4 По линии срезаем лишнее, крепим стенку на основании на клей и саморезы и фиксируем гайками на шпильках двигателя.

Насадками-коронками d 64 мм и 30 мм высверливаем по 6 дисков. Склеиваем их. Ролик d 64 мм стягиваем четырьмя длинными шурупами. Его отверстие рассверливаем под вал двигателя и киянкой набиваем ролик на вал.

Включив двигатель, убираем биение ролика болгаркой со шлифовальным лепестковым кругом (фото 5 а) То же самое выполняем с меньшим роликом, зажав его в дрели (5 б).

В торцах роликов увеличиваем отверстия под 608-е подшипники (фото 6 а) и впрессовываем их, используя тиски (6 б)

Берем дверную завесу. Одно отверстие на одной из ее планок рассверливаем до d 8, 5 мм (фото 7 а). Вставляем в него длинный болт М8 и фиксируем гайкой (7б). На болт нанизываем шайбу и ролик d 30 мм. Зажимаем его двумя гайками. Чтобы наждачная лента не проскальзывала, на ролик наматываем изоленту.

Из фанеры вырезаем планку-рычаг шириной 40 мм и длиной 250 мм. С одной стороны сверлим отверстие и забиваем в него мебельную гайку М8 (фото 8 а). На ее уровне к грани планки прикручиваем саморезами завесу с роликом (8 б)

Примеряем планку-рычаг к стойке сверху, угольником проверяем соосность между роликами (фото 9)

Зажимаем струбциной планку на стойке, сверлим сквозное отверстие (фото 10) Фиксируем планку на стойке болтом, предварительно установив между ней и стенкой шайбу.

В мебельную гайку на рычаге вкручиваем барашковый болт с накрученной гайкой-стопором (фото 11). Болт будет упираться в болт ролика на завесе, тем самым удерживать его строго горизонтально, так лента будет вращаться ровно, не съезжая в стороны.

Внизу стойки прикручиваем металлический уголок с отверстием и такой же на рычаге. Между уголками натягиваем пружину (у меня не оказалось одной подходящей, использовал две) (фото 12) Пружины тянут рычаг с верхним роликом к основе, за счет чего происходит натяжение ленты.

Из фанеры вырезаем три квадрата 60×60 мм, склеиваем их и стягиваем шурупами по углам, это направляющая для ленты. Устанавливаем ее между роликами и прикручиваем к стойке саморезами (фото 13 а)

Вырезаем брусок 40×80 мм и крепим к нему уголок (13 б) — это столик под затачиваемый инструмент и обрабатываемые заготовки. Откручиваем гайку с верхней шпильки, нанизываем на шпильку столик и снова зажимаем гайку. За счет последней можно регулировать угол наклона столика (13 в)

Над двигателем закрепляем площадку и монтируем на ней выключатель и кнопку пуска. Соединяем элементы цепи по схеме (см. чертеж) Станок готов к работе.

ГРИНДЕР СВОИМИ РУКАМИ – ЧЕРТЕЖ-СХЕМА

Гриндер своими руками

Условные обозначения: М — электродвигатель, 1,2 — рабочие провода, 3,4 — пусковые провода, 5 — выключатель,
6 — кратковременная кнопка.

Ссылка по теме: Мини-гриндер для резьбы по дереву – как применяется. Советы мастера
