Как выбрать паяльную станцию с феном

Паяльная станция с феном, устройство для профессионального ремонта современной электроники. Рабочие место, радиомеханика, немыслимо, без данного универсального устройства. Произвести качественный ремонт сотового телефона или ноутбука, просто не возможно.





Предлагаю внимательно ознакомиться с данной статьей, каждый радиолюбитель, не зависимо от квалификации сможет себе выбрать, не дорогую, надёжную паяльную станцию. Каждый желающий радиолюбитель, сможет ознакомиться с устройством, возможностями и методами работы.

Зачем нужна паяльная станция с феном



Многие из нас, интересующихся схемами и ремонтом электроники, наверняка видели сотовый телефон в разобранном состоянии. На плате имеются масса различных элементов и микросхем, размер которых, самых больших, еле превышает один квадратный сантиметр.

Обвязка микросхем прочими элементами, резисторами, диодами, транзисторами, габариты которых просто смешны, и разглядеть их маркировку без специального оборудования, в прямом смысле просто не возможно.

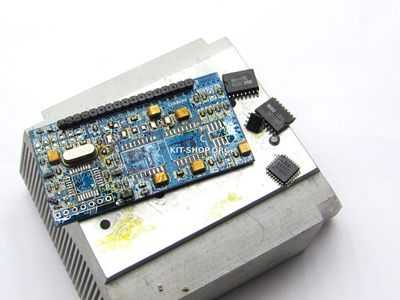

Теперь на секунду представим, что вам следует перекатать процессор, расстояния между ножками, которых, измеряются долями миллиметров. Существуют масса контроллеров и прочих элементов, у которых контакты находятся под самой микросхемой, их не видно, паяльником не подобраться. Как это можно сделать простым 45 ватным паяльником? Вы им рискуете просто загубить дорогое устройство.

Именно для этих целей и была разработана, термовоздушная паяльная станция с регулировкой нагрева и скорости ветра.

Устройство паяльной станции

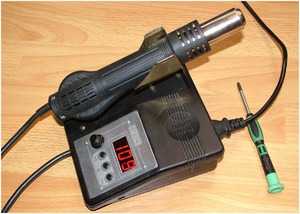

Рассмотри строение простенькой станции с феном и паяльником. Лично я пользуюсь станцией китайского производства TNI-U 852+. Отличный и не дорогой инструмент, рассмотрим его строение подробнее.

На фронтальной стороне мы видим семисегментные светодиодные индикаторы, которые облегчают мониторинг за показателями температур, самого фена и паяльника.





С левой стороны, клавиша включения термовоздушного фена. Права от клавиши, на диодном индикаторе отображается температура на выходе сопла в данный момент времени. Она колеблется в пределах он 150 до 500 градусов Цельсия.

К тому же, ветер не перестанет дуть, пока температура не снизится до 50, даже после отключения кнопки включения. Очень грамотно и надёжно.

Резисторы управления силой нагрева и скорости ветра у TNI-U 852+, расположены в нижней, лицевой части, паяльной станции.

Вторым плюсом данного вида устройств, является наличие регулируемого паяльника со сменными жалами. Которые не надо лудить, каждый раз после нескольких часов работы. Достаточно просто смахнуть остатки олова и флюса.

Преимущества станции перед паяльником



Грубо говоря, основных преимуществ несколько.

Регулировка нагрева паяльника и фена. У фена имеется регулировка скорости ветра.

При пайке обычным паяльником, имеется риск перегрева компонентов схемы и нанесения им не совместимых с нормальной работой увечий, статическим электричеством. Станция обеспечивает защиту от этих факторов. Что может вас спасти от ненужных проблем и финансовых затрат при покупке новых компонентов.

При покупке в магазине новой станции с феном, старайтесь выбирать ту, у которой имеется максимальное количество насадок. Они имеют различные формы и назначения, некоторые виды чипов и микросхем, простым феном не выпаять.

Как перепаять SMD светодиод

Этот комбайн для пайки называю просто феном,  для ремонта люстр изготовленных из SMD светодиодов, он необходим. Извлекаем светодиодную полоску из прибора освещения.

На ней, алюминиевой полоске,  расположены светодиоды, которые частенько перегорают. Они расположенными группами и имеют смешанное соединение, параллельно – последовательное.

Устанавливаем на фене паяльной станции температуру 350-360 градусов, скорость ветра ставим на четвёрку. В данном случае, нагрев пластины, следовательно, светодиода, следует производить снизу. Нагревая алюминиевую основу, начинается плавление припоя, и SMD светодиод, легко сминается пинцетом. При этом не следует применять большое усилие, лучше немного дольше грейте, он поддаться.

На посадочное место, наносим небольшое количество флюса и олова, ставим исправный элемент сверху. Аккуратно выставляем его и начинаем то же нагрев феном станции.

Узнать правильно ли припаялась деталь или нет? Можно смотря на неё в момент пайки, когда элемент осядет в расплавленный припой. Пинцетом сталкиваем деталь немного вбок, если всё нормально, она вернётся на своё место.

energytik.net

требования к устройству, идеи по созданию прибора

Когда выходит из строя бытовая техника, не всех радует перспектива посещения сервис-центра и платы за работу по ремонту определенной суммы денег. Порой многим хочется научиться устранять мелкие неисправности самостоятельно. Но для большинства эта мечта так и остаётся неосуществленной. Мешает этому дороговизна профессионального паяльного оборудования. Ведь сегодня бытовая техника достигла такого уровня, что для ремонта телевизора недостаточно только паяльника и пинцета. В каждом приборе используются печатные платы, вернуть которым рабочее состояние можно, лишь имея под рукой надежное приспособление для пайки.

Многие пытаются выйти из этого непростого положения, делая паяльный фен своими руками. Однако вы должны учесть, что расходы на его изготовление для вас могут составить от 2 до 20 т. р. Но, пусть вам и предстоит впервые заниматься такой сложной работой, отказываться от нее всё равно не стоит

. Если вы сможете справиться с этой задачей, то у вас появится созданный своими руками инструмент, которым вы сможете воспользоваться не один раз для ремонта бытовой техники.

Основы пайки

Прежде чем вы приступите к изготовлению фена для пайки на основе паяльника или обычного фена, вам вначале не помешает узнать, как проходит сам процесс пайки с помощью этого инструмента. Благодаря этой информации вы избежите многих ошибок при сборке и сможете изготовить правильно функционирующий агрегат.

Принцип работы

  • Во время пайки феном на обрабатывающую поверхность воздействует струя горячего воздуха или излучения, вырабатываемого паяющим устройством.
  • Печатная плата, а также расположенные на ней микросхемы выполнены из пластика, которые с большим трудом поглощают тепло из воздуха.
  • Места пайки, а также металлические выводы микросхемы имеют металлическую основу. Они прекрасно проводят тепло и берут большую его часть из воздуха, подаваемого из сопла фена в область печатной платы.

Имейте в виду, что перед работой все прочие металлические элементы на плате, включая корпуса электролитических конденсаторов, теплоотводы микросхем, находящиеся в непосредственной близости к рабочей зоне, необходимо защитить от воздействия горячего воздуха или излучения при помощи специальных экранчиков из текстолита, которые необходимо предварительно зафиксировать на плате.

Особенности процесса отпаивания и припаивания

Теперь настала пора узнать, каким же образом осуществляется отпаивание или припаивание определённой микросхемы.

  • Первым делом нужно залудить контакты. В этом вам сможет помочь обычный паяльник — просто проведите им вдоль линии контактов.
  • Для припаивания вам понадобится припой ПОС и паяльная кислота. Эту работу вы можете выполнить и феном, однако для нанесения припоя вам в любом случае придется использовать паяльник.
  • На следующем этапе хорошенько очистите все дорожки между контактами иголкой. Это нужно, чтобы во время припаивания вы ненароком не запаяли дорожки между собой. Одновременно с этим нужно убедиться, что на плате отсутствуют запаянные между собой дорожки.
  • Далее можно переходить непосредственно к установке микросхемы на место. Для ее размещения вам понадобится пинцет, а ее закрепление выполняется при помощи паяльного фена, которым нужно равномерно прогреть все контакты.
  • Во время припаивания фен двигают вокруг микросхемы для равномерного разогрева всех контактов. Когда вы с этим справитесь, нужно аккуратно прижать микросхему пинцетом к плате и подуть на неё. Так вы остудите контакты и поможете им быстрее припаяться.
  • После этого берем иголку и выясняем, все ли контакты присоединились. Если с одним из них этого не произошло, то нужно запаять их и прочистить иголкой дорожки между контактами.

Проблем с отпаиванием микросхемы у вас возникнуть не должно. Для этого вам нужно перемещать фен вдоль припаянных контактов. После того как они все отойдут, можно снимать микросхему. Однако здесь вы должны убедиться, что все контакты были равномерно прогреты. Тогда они легко отсоединятся. Во время выполнения этой операции важно, чтобы не перегрелась микросхема, иначе она уже будет непригодна для дальнейшего использования.

Требования к оборудованию для пайки

  • Для обеспечения качественной работы выбираемое оборудование для пайки должно поддерживать определенный температурный режим.

Для микросхем допустимым является температурный диапазон от 190 до 240 градусов. Если во время припаивания температура окажется выше, то вы рискуете перегреть микросхему, из-за чего она станет неработоспособной. В результате вы не только напрасно потратите время, но и лишитесь дорогостоящей детали.

  • Еще одна характеристика, которой должно обладать оборудование для пайки, — стабильная площадь и струя нагрева.

По сравнению с миниатюрной паяльной станцией фен способен поддерживать необходимую температуру нагрева в струе воздуха, которая остается таковой даже при небольших изменениях расстояния между прибором и печатной платой. При работе феном площадь нагрева остаётся стабильной. Она определяется прямотекущей струей воздуха. Но по краям струи температура нагрева оказывается ниже минимально допустимой, из-за чего она не только не может навредить деталям схемы, но и расплавить припой.

Паяльный фен, который создает нестабильную струю горячего воздуха, имеющую форму конуса, которая начинает при приближении расширяться и сужаться при удалении, позволит вам быстро и качественно выполнить работу. Часто мастера, решившие изготовить фен для пайки микросхем своими руками, не учитывают стабильность нагрева и равномерность потока воздуха, из-за чего им становится неудобно работать.

  • Еще одно требование — безопасность и удобство пользования.

Говоря о безопасности, имеется в виду, что вы не станете производить кардинальные изменения в конструкции имеющего электроприбора, нарушая заводскую схему проектирования узлов соединений, тем более если они имеют рабочее напряжение 220 В. Чтобы перестраховаться, вы можете подключать изготовленный своими руками прибор для пайки не напрямую, а через трансформатор, который можно сделать из блока питания компьютера. Тем самым вы обезопасите себя от серьёзных неприятностей.

Что же касается удобства в использовании, то здесь имеется в виду, что прибор должен быть послушным в ваших руках и не требовать больших усилий для выполнения тех или иных манипуляций. Фен должен иметь такое исполнение, чтобы ваша вторая рука оставалась свободной. Тогда с её помощью вы сможете держать пинцет или осуществлять другие необходимые действия.

Фен из паяльника

Известно немало случаев, когда у домашних мастеров получалось изготовить прибор для пайки из обычного фена для сушки волос, строительного фена и даже паяльника. Но в последнем случае приходится производить серьёзные переделки. Дело в том, что паяльник изначально не имеет специальных устройств подачи воздуха, а создать их гораздо сложнее, нежели нагревательный элемент.

Вне зависимости от того, какое из перечисленных выше устройств вы решили использовать в качестве основы для изготовления прибора для пайки своими руками, вам необходимо позаботиться о том, чтобы готовый фен мог поддерживать заданную температуру.

Если вы нашли хороший строительный фен с термостатом, то будьте готовы внести в его конструкцию определенные изменения. А это неизбежно приведет к тому, что температурная шкала на нём не будет отображать реальные показатели, создаваемые прибором на печатной плате.

Поэтому советуем вначале протестировать ваш самодельный прибор для пайки при помощи контактного цифрового термометра. Если после многочисленных испытаний температура останется в диапазоне 190−240 градусов, то это означает, что ваш фен готов к работе. Если же вы наблюдаете некоторые отклонения, то придётся дополнительно поработать над его конструкцией и довести температурные показатели до оптимальных.

Сложнее всего изготовить прибор для пайки из паяльника. Дело в том, что здесь придётся не только стабилизировать температуру, но и каким-то образом решить проблему подачи воздуха, а для этого вам придётся всё делать с нуля.

  • Для создания такого прибора для пайки вам понадобится нагревательный элемент, который располагают в стеклянной трубке, а уже через неё с другого конца будет подводиться воздух.
  • От жала паяльника придется избавиться.
  • Для надлежащей работы воздух должен поступать в трубку напрямую через спираль, которая, в свою очередь, будет его нагревать.
  • Второй конец трубки должен быть немного длиннее первого. Впоследствии к нему вы подключите шланг для накачки воздуха. В качестве подходящих механизмов, на которые будет возложена такая задача, можно выбрать переделанный аквариумный компрессор, выполненный своими руками мех из пластиковой бутылки, или можно вообще отказаться от таких приспособлений и нагнетать воздух ртом.

Поскольку при создании такого фена возникает больше всего проблем (настройка температурного режима, отсутствие возможности регулировки интенсивности нагрева), вам придётся потратить на его изготовление немало времени и сил, но даже в этом случае вы не будете уверены, что такой фен будет поддерживать настроенные вами показатели. Лучше всего в качестве основы использовать обычный дешевый строительный фен, а паяльник вы можете использовать для других целей.

Паяльный фен из автоприкуривателя

Если у вас не осталось других вариантов, то изготовить своими руками паяльный фен можно и из автомобильного прикуривателя.

Чтобы превратить его в устройство для пайки, понадобится приварить к нему удобную ручку и подать напряжение 12−14 В, которое можно получить из бортовой сети автомобиля.

При использовании такого самодельного фена рабочая поверхность будет нагреваться за счёт тепла, создаваемого инфракрасным излучением.

Фактически это приспособление даже феном для пайки считать некорректно. Это, скорее, паяльная мини-станция.

Этим феном вы сможете нагревать необходимые участки на печатной плате, а также паять расположенные на ней элементы. Но не ждите, что температура пайки при использовании такого фена будет оставаться стабильной. Температуру придется подбирать опытным путем, а зависеть она будет от расстояния между прикуривателем и областью пайки.

Ещё один недостаток такого самодельного паяльного фена — он будет нагревать не только нуждающиеся в пайке элементы, но и расположенные вблизи них участки. Поэтому работу таким феном обязательно осуществляют с использованием экранов. Плюсом такого приспособления является то, что вам придется вносить минимум изменений в конструкцию инструмента и понести мало расходов. Конечно, результат первой пайки вас может не удовлетворить, однако с опытом вы наверняка с этим справитесь и научитесь правильно использовать дополнительные экраны и не допускать перегрева микросхемы.

Выход из строя бытовой техники — неприятное событие, которое вынуждает владельцев обращаться в сервисные центры по ремонту, платя за их услуги немалую сумму денег. Но у кого-то может возникнуть желание научиться самому устранять мелкие неисправности. К сожалению, такой возможностью могут воспользоваться не все из-за отсутствия специального дорогостоящего оборудования.

Однако в действительности изготовить оборудование для пайки можно самостоятельно. Для этого можно использовать в качестве основы фен для волос, строительный фен или обычный паяльник. И не стоит пугаться трудностей, которые могут возникнуть во время превращения одного из вышеперечисленных устройств в прибор для пайки.

В сети имеется много схем, из которых можно понять, как даже без отсутствия специальных знаний изготовить из обычного прибора оборудование для пайки. Нужно только внимательно изучить все тонкости процесса и повторить его, после чего вам уже не понадобится при возникновении новой поломки бытовой техники обращаться в сервисные центры.

tokar.guru

ФЕН ДЛЯ ПАЙКИ МИКРОСХЕМ[как выбрать и сделать своими руками]

В быту [фен для пайки] используется достаточно редко и многие домашние мастера даже не знают о таком устройстве, однако с помощью него можно быстро и качественно выполнить большое количество самых разных работ.

В первую очередь, это устройство будет незаменимым помощником радиолюбителей, так как его основное предназначение — это пайка именно микросхем.

Кроме этого, фен позволяет быстро и качественно спаять самые разные пленки, линолеум, а также другие материалы, которые имеют свойство плавиться под воздействием высоких температур.

По своей конструкции и внешнему виду фен чем-то отдалено напоминает строительный, однако имеет ряд существенных особенностей, в основном конструктивного плана.

И строительный, и фен для пайки микросхем, имеют схожий принцип работы, притом, что вырабатываемая температура имеет различные параметры.

В настоящее время такие фены в специализированных строительных магазинах представлены в широком ассортименте, цена на них разная, и купить такие устройства не составит проблем.

Между тем, цена на фены, предназначенные для пайки микросхем и не только, достаточно высокая, а значит стоит подумать о том, как сделать устройство своими руками.

Особенности фенов для пайки

Фены для пайки микросхем позволяют работать с различными легкоплавкими металлами и материалами. Спаивание поверхностей происходит за счет нагреваемой воздушной струи, поступающей из насадки устройства.

Главным и основным предназначением данного универсального устройства является пайка микросхем, однако в быту его можно использовать, в том числе, и для обработки оснований различных материалов, а также для быстрого удаления краски или прогрева при необходимости каких-либо деталей.

Для данного фена основным параметром является рабочая температура, которая в некоторых случаях может достигать восьмиста градусов по Цельсию.

Также больше значение играет используемая насадка, которая должна иметь определенные размеры и конфигурацию. Такое приспособление состоит из нескольких элементов, обеспечивающих его работу.

Так как рабочая температура достаточно высокая, корпус устройства должен обязательно иметь высокую термостойкость.

Помимо корпуса, произведенного и специального термостойкого состава, в состав фена входит насадка определенной формы и размеров, специальное реле, при помощи которого производится регулировка заданной температуры, а также сами нагревательные элементы и вентилятор.

Как и строительный, фен для микросхем во время работы захватывает воздух вентилятором, пропускает его через нагревательный элемент и потоком выпускает на поверхность.

Видео:

Самодельный фен имеет аналогичную конструкцию и принцип действия, что позволяет ему вырабатывать необходимую температуру для пайки микросхем.

Для того чтобы сделать такое устройство своими руками, потребуются определенные материалы, которые каждый домашний мастер сможет найти в своей кладовке.

При выполнении всех работ своими руками необходимо придерживаться определенной схемы, а также в точности выполнять все рекомендации.

Как правильно выбрать?

Если финансовые возможности позволяют, то можно фен, предназначенный для пайки, купить в любом специализированном магазине. В настоящее время предлагается большой выбор этих устройств, в том числе и с различным набором функций.

Как и строительный, фен, который предназначен для пайки, сегодня производится многими компаниями и их имя играет не последнюю роль. Лучше доверять проверенным устройствам, на которые имеется спрос по всему миру.

Также при выборе фена следует обратить особое внимание на его функциональные возможности и технические характеристики. Для начала, следует тщательно изучить все предлагаемые модели и разновидности устройств.

Большое значение играет рабочая температура, которая должна находиться в определенных заданных пределах.

Кроме этого, обратить внимание необходимо и на материал корпуса, так как у дешевых моделей от регулярного использования он может просто оплавится, а, соответственно, и деформироваться.

Такой параметр, как мощность, тоже имеет важное значение. Так как данный тип устройств относится к категории электроприборов, то в нем должны быть в полной мере выполнены правила по технике безопасности.

Следует обратить внимание и на тип установленного вентилятора, а также на количество его оборотов. Качественный фен должен создавать непрерывный и стабильный поток воздуха, температура которого при работе должна иметь стабильную величину.

Видео:

Лучше выбрать ту модель, которая оснащена специальным реле, при помощи которого выставляется необходимая рабочая температура.

Это позволит значительно расширить его функциональные возможности и работать с самыми разными материалами.

Обязательным атрибутом фенов для пайки является насадка, которая идет в комплекте с устройством. Именно насадка обеспечивает направление потока нагретого воздуха и равномерность прогрева поверхности.

В любом случае фен, предназначенный для пайки, должен быть не только надежным, но и долговечным.

Самостоятельная сборка

Если нет возможности приобрести паяльный фен, поскольку цена слишком высока, то его можно быстро сделать своими руками из подручных материалов.

Самодельный фен, при условии, что будут использованы качественные составные материалы и соблюдена технология сборки, позволит выполнять все необходимые задачи по своему прямому назначению.

Перед тем как приступить к сборке своими руками, необходимо подготовить материал, а также сделать примерную схему устройства для пайки. Своими руками можно сделать стационарный и переносной самодельный фен.

Стационарное устройство нельзя будет перемещать при необходимости, при этом рабочая температура никак не будет влиять на рукоятку прибора.

В качестве нагревательного элемента в этом случае следует использовать проволоку из нихрома, которую следует правильно уложить на цилиндрическую поверхность.

Само основание можно взять у неисправного фена для волос. Нагнетательным элементом может стать любой вентилятор небольших размеров, например от аквариумного компрессора.

Также следует обязательно продумать пусковой механизм, а также регулятор температур.

В процессе выполнения сборки своими руками, после того, как будет выполнена намотка спирали на специальную трубку, поверх нее рекомендуется плотно намотать стекловолокно. Далее следует сделать термоизоляционную трубку и надеть ее на спираль.

Такая насадка защитит конструкцию корпуса от перегрева, даже если рабочая температура воздушного потока будет выше нормы. Для нагнетания воздушного потока необходимо сделать и установить сам нагнетательный элемент.

Его монтаж лучше производить в задней части корпуса фена. Провод от нагревателя в обязательном порядке пропускается через реостат, который позволит управлять режимом нагрева.

Видео:

Насадка должна иметь форму цилиндра и крепиться перед нагревательным элементом. Именно насадка будет обеспечивать необходимое направление горячих потоков воздуха.

Также в удобном месте монтируется пусковая кнопка, при желании можно самодельный фен, предназначенный для различной пайки, оснастить дополнительным освещением, которое позволит выполнять работу не только удобно, но и с более высокой точностью.

Собрать фен, предназначенный для пайки, исключительно своими руками, при желании не составит большого труда.

Такое приспособление позволит домашнему мастеру выполнять самые разные ремонтные работы по дому.

Практически все необходимые элементы и материалы для его самостоятельной сборки можно найти в кладовке. Это позволит избежать лишних затрат на приобретение заводского приспособления, цена на которое может неприятно удивить.

Правильно собранный фен станет настоящим помощником домашнего мастера при выполнении самых разных ремонтных работ в собственной квартире.

rezhemmetall.ru

Обзор самого бюджетного паяльного фена - ЭЛЕКТРОНИКА - Обзоры

Товар  можно купить тут

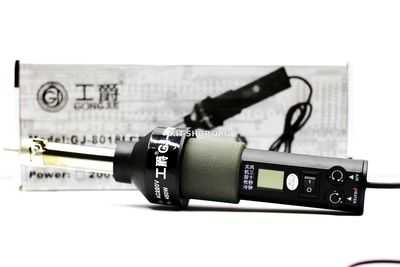

В обзоре сегодня довольно популярный термофен, который предназначен в частности для паяльных работ. Это термофен любительской категории, но имеет все необходимое для выполнения серьезных задач. Модель GJ-8018LCD

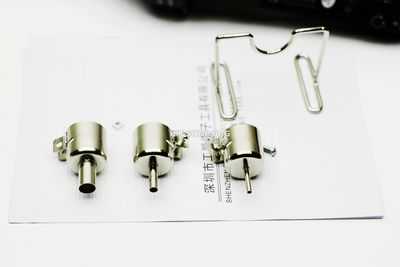

В комплект поставки входит сам термофен, несколько насадок с разным диаметром сопла, подставка, коробка и нечто напоминающее паспорт.







Перед тем, как начать отметим, что это самый дешевый паяльный фен, который существует на рынке, ближайшие аналоги стоят на 10-15 долларов дороже, а станции стоят от 60 до и нескольких сотен долларов.





Конструкция.

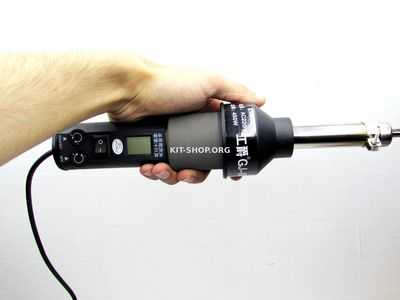

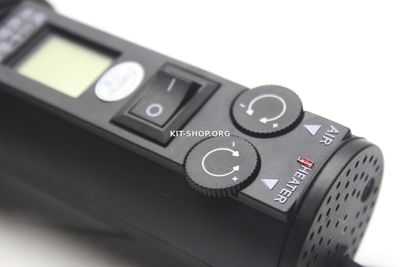

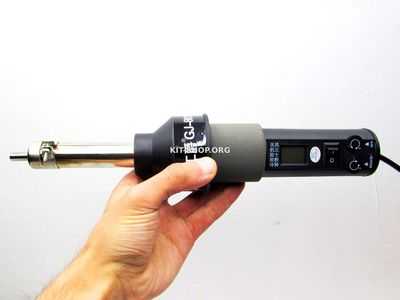

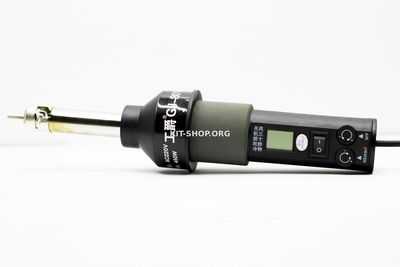

Красивая, но не слегка не удобная из-за размеров. Имеем два переменных резистора, один для регулировки температуры нагревателя, второй для регулировки оборотов кулера. Поверх установлен дисплей, который отображает температу, выключатель питания и небольшой светодиод, который горит, если нагреватель работает







Сзади воздухозаборные отверстия, оттуда же выходит сетевой шнур.
Больше ничего интересного, теперь о начинке.

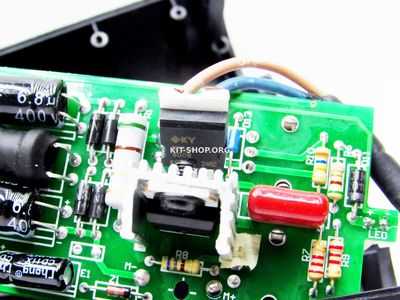

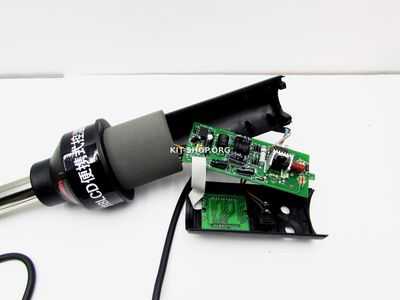

Тут все просто, в рукоятке расположена печатная плата, на которой можно видеть источник питания, который питает кулер и термометр. Источник бестрансформаторный, не имеет гальванической развязки с сетью, микросхема генератора затерта, но чем-то напоминает микросхему из семейства LNK.






В более старых версиях этого термофена, в качестве источника питания использовалась схема электронного трансформатора. На выходе источника питания установлена микросхема LM317 с переменным резистором в обвязке - эта часть нужна для регулировки оборотов кулера. Термометр питается от отдельного напряжения, оно также формируется ранее указанным источником.

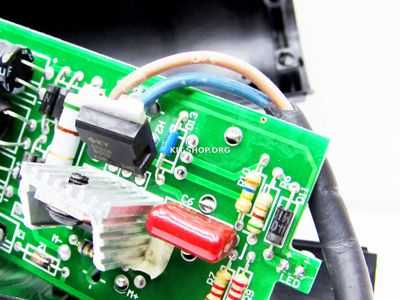

Для управления нагревателем использована не менее простая схема диммера - симистор, динистор и переменный резистор, все максимально просто.

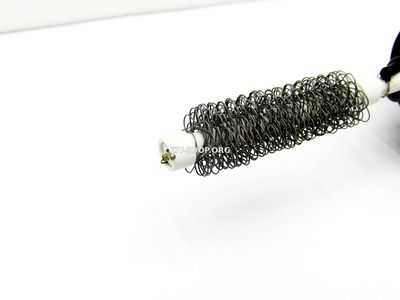

Нагреватель съемный, 4-х контактный. Термопара находится в самом конце нагревателя.








Далее идет компрессор, его нет смысла разбирать, обычный коллекторный двигатель дополненный вентилятором, большими габаритами термофен обязан именно этой части.







Заявленная мощность в 450 ватт, она незначительно завышена, реальная 420-430 ватт, но и ее вполне хватает.





Максимальная температура струи горячего воздуха в сантиметре от края сопла может доходить 500 гр, в зависимости от угла наклона инструмента, но встроенный термометр безбожно врет отображая чуть ли не 1000гр.





Недостатки

Первый недостаток это огромные размеры фена, по сравнению с ним обычный фен от станции выглядит карликом, держать в руке не очень уж и комфортно, но со временем привыкаешь.







В отличии от паяльной станции, если вы отключите фен вентилятор тоже вырубается, а следовательно нагреватель не будет охлаждаться, что очень плохо и сокращает срок службы нагревателя.

Для нормальной работы вам в каждый раз нужно будет поставить регулятор температуры на минимум и подождать пока вентилятор охладит нагреватель, в нормальных станциях этот процесс полностью автоматизирован.
Управление не совсем удобное, отсутствует термостабилизация.

Достоинства.


Максимально простая конструкция - в случае поломки, отремонтировать можно с минимальными затратами или вовсе без затрат,
дизайн - все таки он хорош, не смотря нa большие размеры.







Цена в 40 долларов, это самый дешевый из ныне существующих вариантов паяльного фена, который представляет из себя законченный прибор и не требует никаких дополнительных блоков для работы.





И наконец последнее - шум, он шумит слегка меньше, чем фен от станции со встроенным вентилятором.

По качеству пайки, монтажу в целом особых претензий нету, за 40$ ожидать большего не стоит, но сделано все довольно аккуратно.

Проводить монтажные работы на теплоемких платах можно без проблем, только мощность в 450 ватт давт о себе знать во время с массивными компонентами, греть нужно дольше, чем в случае обычных термофенов на 700-800 ватт.



Ниже полный видеообзор с некоторыми тестами.

www.kit-shop.org

Строительный фен или паяльный термофен

паяльным феном можно выставить точную температуру, что важно. Потому что промежуток между "еще припой не расплавился" и "микросхема начала тлеть" - не очень большой. если феном можно добиться температуры 300-400 градусов, не выше - то, в принципе - можно. Для демонтажа. И еще: мелочевку, вроде резисторов и конденсаторов мелких - строительным феном просто посдувает по разным углам комнаты.

можешь использовать

делали такую фигню работало тока надо на мотор и тен регуляторы

Малярной кистью тоже можно картину написать:))))

Можно, но в нем нельзя плавно регулировать температуру и поток воздуха, это неудобно. И насадок разного диаметра нет...

Строительный фен греет 400-800 градусов. Такой температурой вы просто сожжете плату и повредите элементы. Можно изловчится, но лучше всеж использовать фен с терморегуляцией.

,,,,☺☺☺☺☺ ....СнималЪ (( Тачь-Скрины☺☺ ....с 10тъки ..УДОБъНО !!.

Плавная регулировка температуры и ее контроль - только у самых дорогих. У "доступных по цене" ступенчатаое переключение. Старой краске на это наплевать, а вот микрухам- нет.

Пробовал прогревать чип видеокарты строительным феном. Для контроля температуры обложил чип по бокам полосками бумаги и смотрел, чтоб бумага темнела от нагрева, но не сильно. Это около 200 градусов. Получилось оживить видеокарту. Но куда было бы спокойнее, если бы в фене был автоматический регулятор температуры))

touch.otvet.mail.ru

что следует знать о приспособлении?

Фен для пайки сегодня применяется во многих сферах деятельности. Фен отлично справляется с удалением лаков, красок с поверхностей различных деталей выдуваемым горячим воздухом. Также горячим воздухом вполне возможно сгибать пластиковые трубы, паять микросхемы, сваривать линолеум, пленки, обрабатывать деревянные изделия и т. п.

Особенности устройства

Строительный фен может пригодиться при обстоятельствах, которые требуют изменить структуру материала горячим воздухом. Принцип действия термофена с обыкновенным бытовым аналогом практически идентичен. Однако есть все же одно существенное отличие – температура выдуваемого воздуха, достигающая предела 650 гр. С.

Простой фен имеет, как правило, две степени нагрева: 300 и 550 гр. С. Вследствие этого получить необходимую рабочую температуру можно посредством отдаления или приближения приспособления к обрабатываемому материалу. Таким образом, 8-сантиметровое расстояние делает воздух холоднее практически в два раза.

Для того чтобы разрешить сложившуюся незадачу, применяется термофен с электронной регулировкой температуры. Отметим, что регулировка температуры позволяет сделать пайку более удобной, поскольку с ее помощью становится возможной точная установка, а также последующее поддерживание необходимой для пайки температуры.

Максимально точная настройка осуществляется при помощи специального датчика, который установлен на насадке фена. Для улучшенной пайки применяются различного рода насадки, позволяющие выполнять конкретный вид работы, достигать эффективного соединения материалов. Стоит обратить внимание на основное правило техники безопасности при работе с феном: выполнять пайку деталей необходимо только в защитных перчатках.

Польза термофена в пайке

Термофен, предназначенный для пайки пластика, линолеума на сегодняшний день является одним из ведущих инструментов в обработке данных материалов. Фен применяется вместе со специальной насадкой, в результате чего образуется полноценный сварочный аппарата. Куски линолеума подгоняются, после чего на месте соединения осуществляется прорезь для последующей закладки сварочного шнура.

Шнур выбирается из той же коллекции, к которой относится основной материал. Данный шнур необходимо заправлять в инструмент, который далее будет проводиться по шву и оставлять его в специальной канавке. Таким образом, шнур расплавляется, тем самым образуя прочный и долговечный шов.

Пайка воздухом с помощью такого полезного в быту приспособления, как термофен, пригодна по большей части для плотного коммерческого линолеума, однако для бытового материала такой способ пайки противопоказан. Все дело в том, что терфмофен способен нагревать воздух до температуры 300-400 гр. С, что может испортить поверхность материала.

В связи с этим для бытового покрытия применяют холодную сварку, которая представляет собой клей для ПВХ. Для бытовых целей чаще всего используются инструменты для пайки пластика. Сварка феном оптимально подходит для соединения различных материалов, а также приготовления разнообразных конструкций.

Самодельный фен для пайки

Мастерам, ремонтирующим сотовые телефоны и прочие мелкие приспособления, необходим нормальный инструмент для пайки. Так как детали в мобильных устройствах достаточно мелкие, привычный паяльник применять нет возможности. Именно для этой цели потребуется термофен, способный паять горячим воздухом.

Разумеется, приобрести готовый инструмент (термофен) не у всех есть возможность, и причин этому может быть уйма. Так, может быть полезной информация о том, что фен можно сделать своими руками. В результате некоторых усилий и незначительных временных затрат самодельный фен будет вполне эффективен во время пайки.

Порядок действий:

  1. В роли основы можно использовать сгоревший паяльник старого образца ЭПСН-40(60), работающий от сети переменного тока.
  2. Все «внутренности» вынимаются своими руками. Остаться должна только ручка и металлическая обойма.
  3. Далее изготавливаем следующее: берем трубчатую галогеновую лампу, предназначенную для прожекторов, мощностью от 1,5 до 2,2 кВт, после чего изготавливаем кварцевый изолятор. Для этих целей используется сгоревшая или новая лампа. После этого на алмазном станке необходимо отпилить сплющенные концы лампы. Благодаря усилиям получается кварцевая трубка с технологическим соском. Далее сосок также нужно отпилить, чтобы получить отверстие для одного из выводов нагревателя.
  4. Нагреватель для такого приспособления, как термофен, выполняется из нихрома, диаметр которого составляет от 0,3 до 0,7 миллиметров. Стоит отметить следующее: чем больше будет провод, тем он будет меньше охлаждаться воздухом.
  5. Длина намотки должна определяться в зависимости от размеров деталей. Для регулировки температуры подаваемого воздуха потребуется сделать специальные отводы, либо плавный регулятор.

Получившаяся конструкция собирается следующим образом:

  1. В кварцевую трубку своими руками вкладываем спираль, задний конец которой удлинен с помощью провода, просовываемого в отверстие.
  2. Трубку необходимо своими руками обмотать фольгой, что нужно для снижения нагревания обоймы.
  3. Далее обмотанная своими руками трубка должна оказаться в обойме (вставляется в нее).
  4. К обойме прикрепляется второй провод со стороны ручки, который впоследствии будет выходить наружу с целью получения питания для нагревателя.
  5. Вся конструкция должна вставляться в ручку, при этом трубку необходимо придерживать с торца. Если ручка полиэтиленовая, то понадобится дополнительное расширение отверстия посредством ножа.
  6. Для центровки кварцевой трубки в промежуток между кварцевой трубкой и обоймой с торца монтируется асбестовый шнур.
  7. Далее зажимаем передний вывод нагревателя под зажим обоймы.
  8. В том случае, если ручка приспособления не разбирается, перед началом пайки понадобится изготовить еще один самодельный элемент устройства – шланг для подаваемого воздуха. Если ручка паяльника разбирается, можно выполнить после этого.

Самодельный фен может быть выполнен на основе любого подобного устройства. В роли кварцевой трубки может быть использован какой-либо инвентарь химических лабораторий. Однако галогеновые лампы, как правило, не составит труда обнаружить на каком-либо предприятии.

В качестве источника воздуха можно успешно использовать компрессор для аквариума, которого хватит для качественного разогрева воздуха, что даст вам возможность получить полноценный термофен. Безусловно, это может сказаться на длительности разогрева воздуха. Ресивером может послужить маленькая пластиковая бутылочка, в пробку которой вклеиваются металлические трубки. Стоит отметить, что бутылка также может служить в качестве предохранительного клапана.



Похожие статьи

goodsvarka.ru

Паяльная станция с феном своими руками из доступных деталей дома :: SYL.ru

На сегодняшний день многие сталкиваются с такой проблемой, когда радиотехника выходит из строя по различным причинам. Для выполнения сложных работ по ремонту электронной техники обычного паяльника, как правило, оказывается недостаточно, и необходимо специальное оборудование. Именно поэтому любители электроники задумываются о том, как может быть сделана паяльная станция с феном своими руками из доступных деталей дома. В этом нет ничего сложного, а подробная инструкция, которая будет описана далее, поможет вам в этом.

Паяльная станция – это специальное оборудование, способное разогреваться до очень высоких температур и позволяющее очень быстро нагреть металлические отводы. Это устройство обладает весьма примитивной конструкцией, поэтому разобраться с ним сможет не только профессионал, но и начинающий радиолюбитель.

При этом паяльные фены используются совместно с другим оборудованием, поскольку при работе с прибором его необходимо направлять с точностью до миллиметра. В этом случае отличным решением станет паяльная станция с феном, своими руками которую можно сделать без особых проблем. Подобные приспособления считаются полупрофессиональными и могут использоваться для выполнения большого количества задач различного уровня сложности.

Основные различия между паяльными фенами

Перед выяснением того, как сделать в домашних условиях паяльное оборудование профессионального уровня, необходимо разобраться в том, какими различиями может обладать паяльная станция. Паяльник из фена своими руками сделать несложно. По своим техническим характеристикам он будет абсолютно идентичен заводским аналогам, среди которых основными являются:

  • диаметр жала;
  • мощность;
  • производительность системы активного воздушного охлаждения;
  • максимальная рабочая температура.

От этих характеристик зависит то, насколько качественно будет работать самодельная паяльная станция с феном, поэтому им следует уделять особое внимание.

Конструктивные особенности

Паяльные фены позволяют расплавлять пластик и различные металлы с невысокой температурой плавления. Размягчение сплавов осуществляется посредством обдува горячим воздухом, который нагревается специальной спиралью. Из чего может быть создана паяльная станция с феном своими руками? Atmega328, например, как и любое другое аналогичное устройство, состоит из следующих элементов:

  • корпус;
  • нагревательный элемент;
  • нагнетатель воздуха;
  • ручка;
  • выключатель.

Некоторые приборы также могут быть оснащены датчиком и регулятором уровня нагрева, а также специальными насадками, позволяющими выполнять паяльные работы различного уровня сложности.

Изготовление паяльной станции из подручных средств

Каждому человеку, хоть немного владеющему познаниями в области электроники, будет по силам сделать такое устройство, как самодельная паяльная станция с феном. Своими руками из подручных средств создать его не составит труда. На роль корпуса подойдут любые старые или нерабочие устройства, а также стальная трубка. В процессе работы с оборудованием корпус будет нагреваться до критических температур, поэтому чтобы с ним было можно работать, трубку следует обмотать специальным материалом, устойчивым к высоким температурам.

Стационарное устройство

Паяльные станции также могут быть стационарными. В этом случае они фиксируются на рабочем месте для повышения устойчивости и удобства при эксплуатации. Такое оборудование может быть оснащено специальным подвижным механизмом, позволяющим не двигать плату во время пайки.

Может быть сделана из старого аппарата для сушки волос паяльная станция с феном своими руками. «Ардуино» – платформа с открытым исходным кодом, которая позволит быстро и легко создать любое электронное устройство. В этом приборе в качестве нагревательных элементов используются слюдяные пластины. Температура плавления этого металла очень высокая, поэтому он отлично выдерживает любые нагрузки. Что касается нагревательных спиралей, то подойдут любые, которые изготовлены из мягкого металла. Оптимальным вариантом станет нихром.

При изготовлении паяльной станции большое внимание следует уделять мощности нагревательных элементов. Ее нужно рассчитать таким образом, чтобы прибор быстро расплавлял металл и не повреждал при этом микросхему. Также решить проблему поможет регулятор мощности фена паяльной станции. Своими руками можно будет вручную регулировать температурный режим работы оборудования.

Паяльная станция из паяльника

Отличной альтернативой для корпуса устройства станет старый паяльник, вернее его корпус, а все внутренности следует полностью вынуть. Делать это нужно очень осторожно, чтобы ничего не повредить. Помимо корпуса, также будет нужна галогенная лампа на 2 кВт. Из нее необходимо сделать кварцевый изолятор. Для этого при помощи алмазного резака по стеклу обрезаются концы, в результате чего получится трубка, на один конец которой надевается технологический сосок, а в нем уже проделывается отверстие под нагреватель. В качестве нагревательного элемента в оборудовании будет выступать нихромовая пластина. Ее толщина должна быть не более 0,7 миллиметра, в противном случае очень долго будет остывать паяльная станция с феном.

Своими руками устройство сделать дешевле, но необходимо придерживаться определенной последовательности действий:

  • Кварцевый изолятор осторожно помещается в спираль.
  • Чтобы прибор не слишком нагревался в процессе работы, изолятор обматывается фольгой.
  • Далее нагревательный элемент помещается в корпус паяльника и закрепляется при помощи провода со стороны ручки.
  • Сюда же помещается подготовленная ранее конструкция, которая предварительно обматывается асбестовым шнуром, обеспечивающим ей лучшую посадку в корпусе.
  • В ручке располагается шланг, отвечающий за подачу воздуха, который подключается к компрессору.

Вот, собственно, и все – аналоговая паяльная станция с феном своими руками полностью готова к использованию.

Каких ошибок стоит избегать в процессе сборки?

Многие новички ошибочно полагают, что для изготовления паяльного фена достаточно только нагревательного элемента и вентилятора. Поэтому чаще всего они делают это оборудование из обычного фена. Однако в этом случае невозможно будет расплавить даже олово, не говоря уже о более твердых металлах.

Существует способ увеличения температуры нагрева путем уменьшения скорости вращения вентилятора и диаметра отверстия, однако в этом случае нагревательный элемент слишком сильно нагреется и может выйти из строя, а корпус и вовсе расплавится.

Разновидности паяльных станций

Все устройства подразделяются на два типа:

  • Турбинная паяльная станция с феном своими руками создается достаточно быстро. В ней за движение воздуха отвечает электромотор.
  • Компрессорные приборы собираются на базе компрессоров.

В первом случае создается мощный поток воздуха, а во втором воздух движется более направлено, благодаря чему есть возможность использования различных насадок. По своему принципу работы оба типа станций ничем не отличаются и являются полностью идентичными.

Как сделать устройство?

Паяльная станция с феном своими руками может быть изготовлена в домашних условиях из подручных материалов, которые только можно найти в гараже. Основой для оборудования послужит бытовой фен, от которого нам будет нужен корпус. Роль нагревательного элемента будет выполнять спираль, а для обеспечения постоянного потока воздуха потребуется маленький вентилятор, который фиксируется на ручке фена.

Для изготовления спирали берется нихромовая проволока, которая закручивается в спираль с небольшим расстоянием между витками. Для основания лучше брать любой металл, который плохо проводит тепло. При наматывании спирали необходимо оставить несколько сантиметров на основании свободными. Это место нужно будет обмотать жаропрочной тканью, чтобы можно было брать паяльную станцию в руки в процессе работы с ней. Сопло лучше всего выбрать керамическое или фарфоровое, а для увеличения КПД создают термозащиту.

После завершения сборки паяльный фен чем-то отдаленно будет напоминать пистолет. Для повышения удобства эксплуатации прибора его можно прикрепить к специальному держателю. Чтобы самодельный паяльный фен соответствовал всем правилам безопасности, все оголенные провода нужно обязательно заизолировать. В самом конце устанавливается выключатель, и подключается сетевой провод, после чего можно приступать к тестированию оборудования. Как оказалось, сделать паяльную станцию в домашних условиях просто. Самое главное – придерживаться инструкции и соблюдать технику безопасности.

www.syl.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
