схема, как починить строительный инструмент, а также какие могут возникнуть поломки?

Устройство прибора

Основные элементы, из которых состоит строительный фен:

• двигатель;
• нагревательный элемент;
• вентилятор.

Мощность у аппарата большая, а производительность зависит от количества литров воздуха, которое пропускает фен за минуту.

У многих современных моделей есть такие функции:

• регулировка потока воздуха и температуры;
• выбор нужного рабочего режима;
• насадки, упрощающие работу с материалами различной прочности;
• определяющий температуру нагрева светодиодный индикатор.

Совет
В отличие от обычного фена строительный имеет намного более мощный электромотор и нагревательный элемент. Внутри корпуса из ударопрочного пластика сосредоточены электромотор, спирали и вентиляторы. Последние представляют собой нагревательные элементы.

Кроме этих элементов, внутри механизма есть дополнительные, которые играют важную роль в работе фена:

Читайте также:  Пилы для резки металла, рекомендации по подбору пил, рекомендации по подбору ленточного полотна, быстрорежущая инструментальная сталь Matrix, кобальтовая инструментальная сталь М42, Быстрорежущая инст

1. Кнопка выключения. Иногда со встроенным регулятором температуры.
2. Регулятор температуры. Выходящий из сопла инструмента воздух нагревается за счёт этого датчика.
3. Сменные насадки. Они крепятся на сопло.

Строительный фен своими руками

Привет всем! Сделал очередную самоделку, предлагаю ее вам на рассмотрение. Это обыкновенный строительный фен, сделанный из минимума деталей. Для изготовления этой самоделки нам потребуются следующие детали и инструменты.
Детали:

электродвигатель от старого кассетного магнитофона, спираль от электроплитки, керамические изоляторы, которые раньше применялись на старых утюгах, керамическая трубка от реостата диаметром 30 мм, длинной 60 мм- 1 шт, пустая консервная банка диаметром 80 мм и высотой 50 мм – 1шт, полоска оцинкованной стали – 200 * 300 мм, толщиной 0,4 мм, стальная трубка от пылесоса диаметром 30 мм, длинной 60 мм – 1шт, телефонный адаптер на напряжение 6 вольт -1шт, сетевой шнур с вилкой, сечением провода не менее 1 квадратного мм – 1шт, небольшой клочок фанеры 10мм толщины, саморезы 16мм длинны, кнопочный выключатель на 250В* 6А – 1 шт, полоска стеклоткани 20*80 мм – 1 шт.
Инструменты:
электролобзик, паяльник и его принадлежности, пинцет, монтажные провода, отвертка, пассатижи, электродрель, сверла, ножницы по металлу, мелкая наждачка. Приступаем к сборке.

Шаг -1.

Из оцинкованной стали вырезаем круг, диаметром на 1см меньше окружности консервной банки – 7 см. По центру круга делаем отверстие под ось электродвигателя.

Шаг -2.

Делим окружность нашего круга на 8 равных частей. Из той же полоски стали вырезаем восемь прямоугольников размером 20*25 мм.

Припаиваем эти полосочки к нашему кругу, предварительно зачистив места пайки. Все это показано на фото. Полоски надо немного выгнуть в сторону их вращения.Это делаем перед их пайкой.

Шаг -3.

По центру банки делаем отверстие под ось электродвигателя

Закрепляем его на банке с помощью винтов М2,5. На саму ось закрепляем наши лопасти вентилятора.Сбоку на банке делаем небольшое отверстие, примерно диаметром в 2,5 см. Припаиваем к банке небольшую трубку. Показано на фото.

[center] [center]

Шаг — 4.

Из полоски стали делаем трубку размером 50 *90 мм.

В нее закрепляем трубку от пылесоса.

На керамическую трубку наматываем спираль от электроплитки, концы которой закрепляем хомутиками из жести. При помощи такого же хомута закрепляем трубку со спиралью внутри нашей железной трубки. При помощи небольших манипуляций соединяем все части вместе при помощи саморезов.

Шаг -5.
Из фанеры делаем ручку для фена. Закрепляем внутри шнур и кнопку .При помощи небольших полосок жести соединяем банку с электродвигателем и ручкой. Между ручкой и трубкой необходимо положить стеклоткань.

Шаг -6.

Собираем электрическую схему устройства. Электродвигатель запитываем от адаптера, удалив от него штекера , которые включаются в розетку.Через кнопку подаем питание 220В сразу на спираль и на адаптер, а от него на электродвигатель. Сопротивление спирали -100 ом, можно и меньше – тогда мощность фена будет больше. Проверяем работу фена , включив его в сеть 220В. Все самоделка готова.

До красоты конечно далеко, но аппарат вполне работоспособный. Желаю вам всем успехов в вашем творчестве. До новых встреч.
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Принцип работы

Принцип работы можно описать следующими пунктами:

1. Запуск инструмента одновременно с работой электродвигателя и ТЭНа.
2. Вентилятор, который прикрепляется на вал двигателя, обеспечивает вывод потока горячего воздуха из сопла. Его функция состоит в охлаждении нагревательной спирали, предотвращении её расплавления.

Без работы двигателя не смогут работать ТЭНы. Они просто выйдут из строя через несколько минут или даже секунд. Если на них прикреплена дополнительная защита, то есть вероятность, что ТЭН не перегреется, не сломается. Без работы этих элементов из сопла не сможет выходить прогретый воздух. Будет дуть только холодный.

Важно

Если фен перестаёт работать, то его не следует выбрасывать и менять на новый. Вероятно, что проблема кроется в выходе из строя некоторых деталей. Не стоит обращаться в сервисный центр, так как это дорого вам выйдет. Наилучший вариант — самостоятельный разбор фена, выяснение причины поломки, её исправление.

Какие могут возникнуть поломки?

Проблемы с кнопками и переключателями

Кнопки фена заедают из-за того, что на переключателе появляются нагар, окись. Эти дефекты не позволяют пройти электрическому току по контактам. Для выявления неисправности переключателя и кнопки пользуются мультиметром.

Для этого в режиме прозвона нужно коснуться щупами выводов кнопки. Если прибор отключён, то он не должен издавать никаких посторонних шумов. Особенно подозрительны посвистывания. При включении первого — второго режимов в исправном состоянии переключателей должен издаваться еле слышный звук. В этом кроется причина: неисправны другие узлы в системе.

Разобрав фен, нужно прочистить все соединительные контакты, которые на поверхности имеют ржавчину или иные попавшие извне элементы. Иногда достаточно заменить переключатели на новые, чтобы устройство исправно заработало.

Неисправность сетевого провода

Визуально обнаружить неисправность сетевого провода невозможно. Происходит повреждение жил внутри изоляции, которые снаружи совсем не видны.
Повреждение провода возникает как по механическим причинам, например, передавливание провода дверью, так и из-за долгой эксплуатации прибора на максимальной мощности. Жила перегревается, перегорает, медный материал в результате этого становится хрупким, ломким.

Мультиметром можно диагностировать поломку этой части, следуя инструкции:

1. разбирается фен;
2. включается на мультиметре режим прозвона;
3. к контакту вилки подключается один щуп от мультиметра;
4. второй щуп поочерёдно прикладывают к контактам на клеммной колодке;
5. если какой-то из контактов подаёт сигнал при такой манипуляции, значит, одна из жил ещё рабочая, а проблема заключается в другой жиле;
6. подключается щуп на второй контакт вилки, и процедура продолжается;
7. мультиметр должен издать звук при прикосновении ко второй клеммной колодке.

Внимание

Слабый контакт в проводе может также влиять на неисправность фена. Самовыключение прибора при этом происходит регулярно. Перебои в работе можно исправить путём замены сетевого провода.

Неисправность коллекторного двигателя

Чтобы уточнить проблему с коллекторным двигателем, необходимо применить мультиметр. Выполняют им прозвон, а затем подключают к источнику постоянного напряжения необходимой величины. Плату с диодным мостом отсоединяют, если нет источника переменного напряжения необходимой величины.

Чтобы осуществить прозвон электромотора мультиметром, необходимо к щупам подвести выводные контакты устройства. Появившееся сопротивление — сигнал, что обмотка не повреждена. Двигатель неисправен, когда издаются нехарактерные звуки. В данном случае можно услышать пощёлкивание или скрежет.

Нужно разобрать устройство, вытащить двигатель. Починить его можно путём прочистки соединительных деталей. От долгой работы пружины двигателя могут засоряться. Но проблема может состоять и в другом. Движок может быть выпущен производителем с браком, который никак невозможно исправить подручными средствами. Необходимо поменять коллекторный двигатель на более надёжный.

Перегорела плата и спираль

Диагностику неисправности спирали и платы выполняют по следующей схеме:

1. извлекается нагревательный элемент из металлической колбы;
2. осматриваются провода на наличие подключения их к контактам спирали ТЭНа;
3. на этом этапе уже можно увидеть возможную поломку: окисление контактов или отсоединение одного из проводов;
4. в режиме измерения сопротивления включается мультиметр, подключается к контактам спирали;
5. нарушение целостности нихромовой нити определяется нулевым значением прибора: спирали должны показывать сопротивление.

Внимание

В результате эксплуатации электрофена нихромовая нить теряет свои первоначальные характеристики, не имеет присущих ей свойств. Она становится хрупкой, выводит из строя многие составные элементы прибора — первыми перегорают плата и спираль.

Если спираль имеет обрыв и повреждения в разных местах, то её нужно заменить на новую. Простой обрыв можно устранить путём соединения двух частей спирали. Для этого потребуется воспользоваться маленькими болтиками и гайками.

Неполадки с платой зависят от используемой модели этого элемента. Устаревшие модели содержат только одну плату – выпрямительный диодный мост. Его можно исправить простым паяльником. Если строительный фен снабжён инверторной платой, то, осмотрев, можно обнаружить неисправность. Перегоревшие детали имеют потемневший окрас. Паяльником удаляется весь ненужный налёт.

Рекомендации по установке коммерческих фенов для волос

Настенный фен для спальни с розеткой для бритвы

Прежде всего, при чтении любой информации в интернете или руководства пользователя мы должны учитывать, что коммерческий фен может иметь различные критерии:

• сверху может находиться ручной фен, установленный внутри держателя, либо прикрепленный к самой высокой точке корпуса или держателя для фена;
• нижняя часть обычно включает в себя нижний блок корпуса фена, хотя, гофрированный шланг или кабель могут быть расположены ближе к полу.

Специалисты по установке фенов

Согласно строительным нормам, монтаж электроприборов должен выполняться квалифицированным электриком в соответствии с последней редакцией правил монтажа электропроводки.

На какой высоте должен располагаться фен?

Поскольку размеры настенных фенов могут варьироваться у разных поставщиков, для каждого фена потребуются различные точки для установки, что должно быть указано в соответствующем руководстве.

Что касается фенов Valera, наш дистрибьютор этой швейцарской марки из Великобритании рекомендует устанавливать ассортимент, который относится к линейке Hotello на расстоянии примерно 5-6 футов или 150-180 см от поверхности пола до верхней части прибора. Впрочем, в спальне фен для волос может быть установлен на такой же высоте, если это возможно и пространство позволяет.

Рекомендации для наших фенов Mediclinics, информация о которых предназначена для испанского рынка, заключаются в минимальном расстоянии 120 см от нижней части корпуса до пола и минимальном зазоре 20 см с каждой из сторон корпуса и насадки. Лист технических данных для каждого товара содержит более подробную информацию о том, где именно просверлить заднюю панель в соответствии с категорией пользователя (взрослые, люди с ограниченными возможностями, дети).

Если говорить о потребностях людей с ограниченными возможностями, то в томе II Документа М о доступе в зданиях, которые не являются жилыми помещениями, есть информация о том, что нижняя часть оборудования для уборных и приборов, таких как сушилки для рук, дозаторы для мыла или розетки для электробритвы должна находиться на расстоянии 800 – 1000 мм от пола, а крючки для верхней одежды в раздевалках – на высоте от 1050 до 1400 мм над уровнем пола. Мы можем сделать вывод, что в помещениях с открытым доступом расстояние от пола до рабочей зоны аксессуара (это может быть сопло фена или розетка для бритвы) не должно превышать 1000 мм.

Как и в случае с любыми другими электроприборами, мы рекомендуем вам ознакомиться с документацией, которую предоставляет производитель, чтобы выяснить, могут ли дети старше 8 лет и люди с ограниченными возможностями пользоваться феном без присмотра.

Фены для ванных комнат

Мы можем выделить несколько зон в ванной комнате, где высока вероятность попадания воды и, следовательно, поражения электрическим током, если там установлено оборудование:

Зона 0: секция, в которой будет находиться вода (ванна, поддон).

Зона 1: пространство над ванной или внутри душевой кабины, до 2,25 м над уровнем пола.

Зона 2: участок, расположенный в пределах 60 см от зоны 1, а также радиус 60 см от крана над раковиной.

Зона 3: остальное пространство в ванной комнате.

Фены IP-класса, такие, как наш модельный ряд Hotello, выпускаемый компанией Valera, могут быть установлены в зоне 2, но только в том случае, если создано неразъемное соединение. Фен Styler Deluxe для клубов и развлекательных центров может быть установлен в зоне 3, если он имеет жесткую проводку и его длина в вытянутом состоянии не допускает использования в зоне 2 (такое устройство доступно с монетным или кнопочным управлением).

Пожалуйста, имейте в виду, что подобные настенные фены, не имеющие отношения к IP-классу, не могут быть установлены в санузлах, даже если они имеют жесткую проводку. Они предназначены для не санитарных зон, таких как спальни.

Помимо фенов для гостиниц, центров сестринского ухода или развлекательных центров, мы также можем поставлять широкий ассортимент приборов и аксессуаров, таких как различные сушилки для рук, зеркала, корзины для мусора, диспенсеры для жидкого мыла, сенсорные смесители или пеленальные столики.

Как отремонтировать инструмент: схема

Сначала проводят диагностику строительного фена. Выполняют это визуальным путём и опытным. Для непосредственного ремонта своими руками применяют отвёртку и паяльник. Чтобы заменить нужную деталь, необходимо заранее её приобрести.

1. Замена спирали производится с учётом значения сопротивления. Отсоединённые проводники припаиваются на место.
2. Чтобы заменить конденсатор, деталь выбирают с учётом характеристик мощности и по номинальному значению напряжения.
3. Внешний провод меняется путём разбора фена (его корпуса). Сначала отсоединяют повреждённый провод, проверяют исправность остальных. Когда новый провод будет подсоединён, то проверяют исправность всех проводов и самого устройства. Только потом собирают корпус инструмента, подключают к электрической сети.

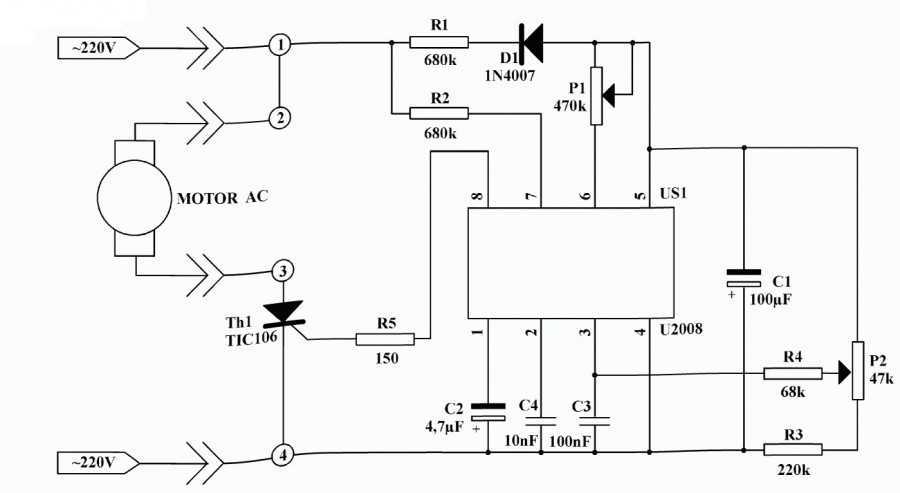

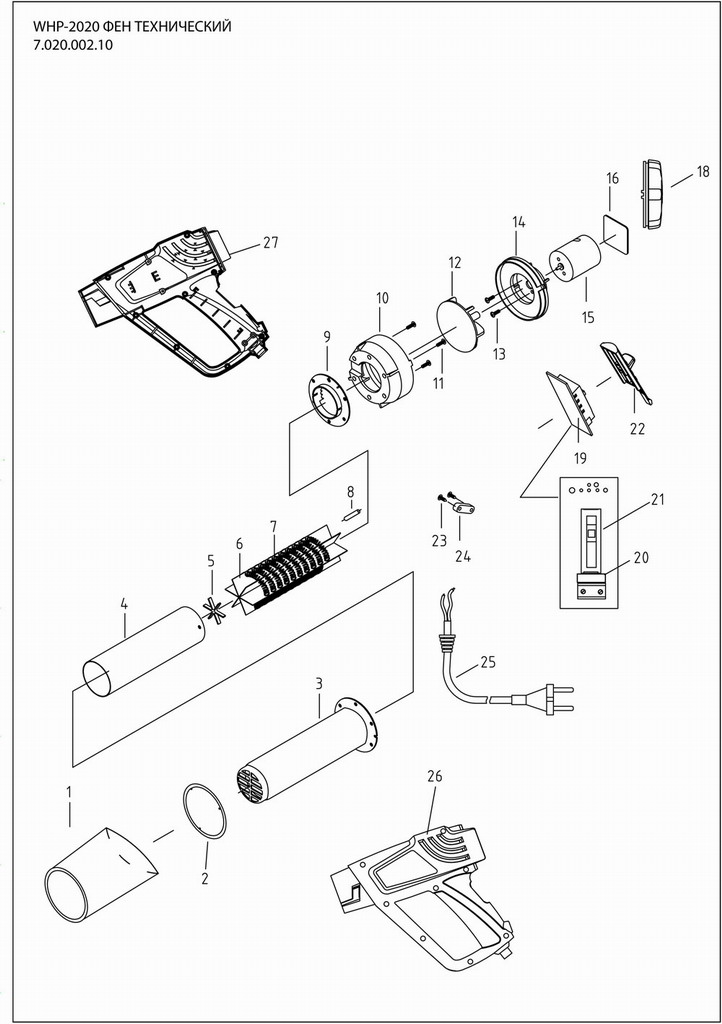

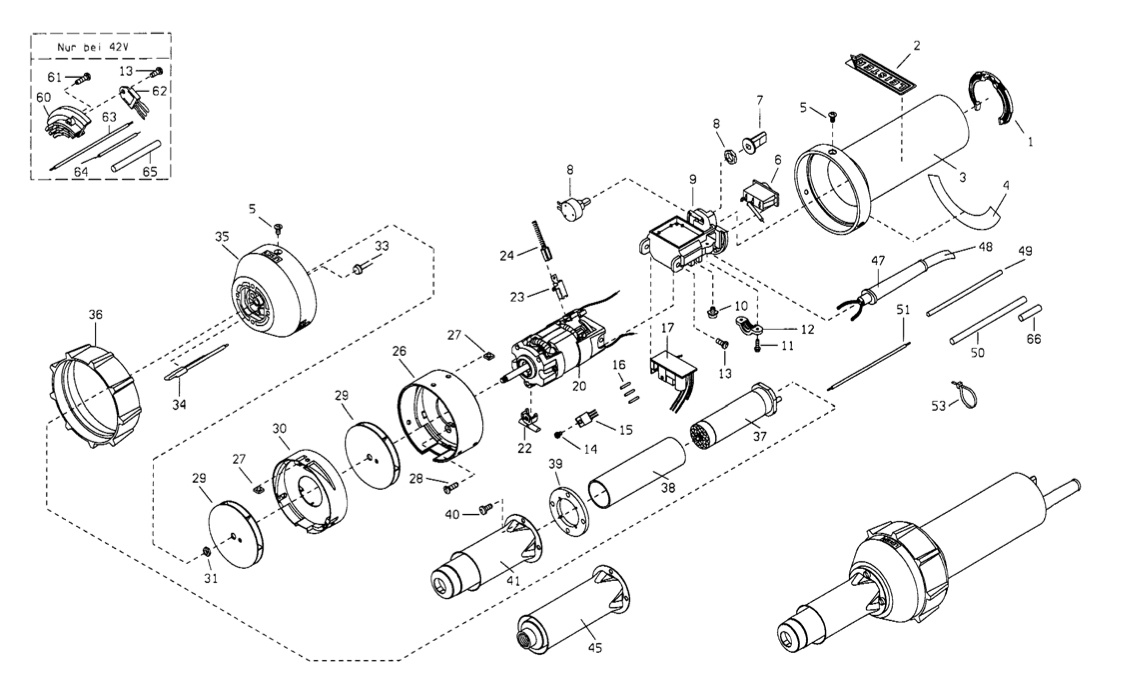

Схема ремонта строительного фена:

Возможность самостоятельного изготовления

Как уже было сказано ранее, инструмент можно купить в магазине, а можно изготовить самостоятельно. На том, как сделать самодельный строительный фен своими руками, хотелось бы остановиться более подробно.

Перед тем, как сделать фен в домашних условиях своими руками, рекомендуется приготовить все необходимые для работы инструменты и рабочие элементы:

Из старого корпуса вынуть все внутренние элементы. В противном случае не исключена возможность их расплавления и возникновения короткого замыкания.

Теперь можно приступить к проведению основных видов работ по изготовлению такого инструмента, как самодельный фен.

Для того чтобы изготовить нагревательный элемент, необходимо намотать нихромовую проволоку на основание из керамики. Следует отметить, что чем плотнее намотка проволоки, тем выше будет температура нагрева фена. По завершении работы концы проволоки необходимо вывести наружу таким образом, чтобы они не прикасались друг к другу. Если не выполнить это условие, может возникнуть короткое замыкание.

Каждый из выведенных концов соединяется со шнуром, который будет вводиться в электрическую сеть. Это не должно делаться при помощи пайки, а плотного скручивания с последующей изоляцией отрезка соединения.

На будущую рукоятку фена надеть трубку из резины. Благодаря этому удастся защитить руку от воздействия высокой температуры при нагревании керамики. Трубку можно заменить на гофрированную трубку от ненужного пылесоса.

Советы экспертов

Эксперты советуют придерживаться следующих рекомендаций:

1. Причина поломки выявляется путём диагностики строительного фена. Не лишним будет выполнить разбор прибора, даже если дефект виден визуально.
2. Чтобы после разбора и устранения неполадки правильно собрать прибор, необходимо фиксировать все расположенные детали путём фотоаппарата. Можно начертить схему, но это труднее и требует детального, кропотливого разбора составляющих элементов.
3. При включении прибора исходит характерный еле слышимый звук. Если его вовсе нет либо появляются скрипы или шелест, то однозначно проблема — в движке.

Отремонтировать строительные фены достаточно легко, если всё делать правильно. Для этого нужно соблюдать чёткую последовательность действий, чтобы выявить поломку и быстро её устранить.

Схемы к ЭЛ.ИНСТРУМЕНТУ :: Фены строительные :: Фен технический ФТ-2000

Новая надежная, легкая и производительная модель для Ваших нужд. Конструкция с увеличенной мощности нагревательным элементом позволяет использовать изделие эффективно и работать быстрее.
Внимание! Начиная с даты производства 05.2022, инструмент поставляется в красном цвете вместо серого. Без изменения уровня качества

Бренд:

ЗУБР

Серия:

МАСТЕР

Кейс:

нет

Насадки:

Насадки

Руководство по эксплуатации:

Руководство по эксплуатации

Фен технический:

Фен технический

Габариты:

30×23. 5×8.5 см

Длина кабеля:

1.8 м

ЖК экран:

нет

Защита от перегрева:

есть

Керамический изолятор:

нет

Количество насадок:

3

Макс. рабочая температура, град:

650

Масса в упаковке:

1.1 кг

Масса изделия:

0.66 кг

Мощность:

2000 Вт

Мощность, Вт:

2000

Напряжение:

230 / 50 В/Гц

Рабочая температура:

1 режим: 350, 2 режим: 650 град

Расход воздуха:

1 режим: 350, 2 режим: 550 л/мин

Регулировка воздушного потока:

ступенчатая

Регулировка температуры:

–

Скребок:

нет

Тип упаковки:

коробка

Тип фена:

технический

Холодный обдув:

–

Шпатель:

нет

Электронный дисплей:

нет

ЗУБР_ФТ-2000_instruction. pdf (ЗУБР_ФТ-2000_instruction.pdf, 1,666 Kb) [Скачать]

диодов – Нужна помощь в разработке фена

спросил 2 года 3 месяца назад

Изменено 2 года, 3 месяца назад

Просмотрено 262 раза

\$\начало группы\$

Я разрабатываю фен как проект для университетского класса, но у меня возникли проблемы с выбором двигателя. Мне нужно, чтобы у него было две возможных скорости. Моя первая идея состояла в том, чтобы использовать двигатель переменного тока и диод, как на схеме ниже, когда ток протекает через диод, половина волны переменного тока отсекается, поэтому двигатель работает на половинной скорости. Мой первый вопрос: будет ли это работать?

Я также пытался использовать двигатель постоянного тока вместо выпрямительного моста, но использование вышеупомянутого диода для разрезания волны пополам, похоже, не очень сильно меняет напряжение на двигателе, как я могу заставить его работать? Я выбираю использовать двигатель постоянного тока?

Заранее спасибо.

• диоды
• двигатель
• двигатель постоянного тока
• приборы
• двигатель переменного тока

\$\конечная группа\$

13

\$\начало группы\$

Из этого вопроса вы можете увидеть типовую схему недорогого двухскоростного фена.

Нагреватель образует делитель напряжения для питания двигателя постоянного тока низкого напряжения (через мостовой выпрямитель), и вы можете включить дополнительный выпрямитель последовательно для «низкого напряжения». Предохранитель (FU = 熔断器) и термостат (ST = 恆溫器) предназначены для очевидных соображений безопасности. Если поток воздуха по какой-либо причине затруднен или вентилятор выходит из строя, температура нагревателя быстро возрастает, поэтому требуется некоторая форма защитного отключения. «FU», скорее всего, представляет собой одноразовый термопредохранитель, который действует как резервная копия устройства, если он серьезно перегреется, а «ST» — это термостат, который закрывается, когда сушилка немного остывает.

Если вы хотите увидеть более дорогой фен, посмотрите видео разборки фена Dyson. Он стоит около 500 канадских долларов (400 долларов США) и использует высокоскоростной (110 000 об / мин, поэтому ракетка в основном ультразвуковой) двигатель BLDC.

\$\конечная группа\$

3

Зарегистрируйтесь или войдите

Зарегистрироваться через Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но никогда не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

. Анализ цепи

– Предохранитель фена слишком низкий для указанной мощности?

Задавать вопрос

спросил 2 года, 9 месяцев назад

Изменено 2 года, 7 месяцев назад

Просмотрено 559 раз

\$\начало группы\$

Итак, я разбираю этот фен для школьного проекта, где мне нужно сделать его с регулируемым нагревом и переменной скоростью двигателя, которыми можно управлять с помощью Arduino. В настоящее время я ищу, где мне нужно будет заменить переключатель и резистор на реостат, но сразу после переключателя и резистора есть SF169.E термопредохранитель, который рассчитан только на 10 ампер.

Однако предполагается, что фен рассчитан на 1875 Вт. 10 ампер и 125 вольт переводятся в 1250 ватт, так куда же пойдут остальные предположительно 625 ватт?

Фен Conair 1875 156QI. Схему подключения не нашел, сделал сам. Я знаю, что это не здорово, и сопротивления выдуманы, но вот:

Спасибо за помощь!

• мощность
• схема-анализ
• силовая электроника
• предохранители
• электрика

\$\конечная группа\$

6

\$\начало группы\$

Это довольно распространенная вещь. Я видел потребительские товары, которые выделяют тепло, такие как, например, тостеры и обогреватели. Я измерил потребляемый ток от различных обогревателей, которые рассчитаны на 1500 Вт. Маленькие дешевые имели мощность около 800 Вт, а самая большая – 1300 Вт. Я могу только догадываться, почему они рекламируют более высокие рейтинги, чем они на самом деле способны.
