Латунные фитинги для гофрированной нержавеющей трубы
Производители южнокорейской компании «Lavita» предлагают инновационную концепцию использования гофрированной трубы из высоколегированной стали в совокупности с компрессионными фитингами в различных инженерных системах. Среди них отопление, горячее и холодное водоснабжение, газификация и даже пожаротушение. Технология сертифицирована и соответствует требованиям, предъявляемым к монтажу подобных трубопроводов.

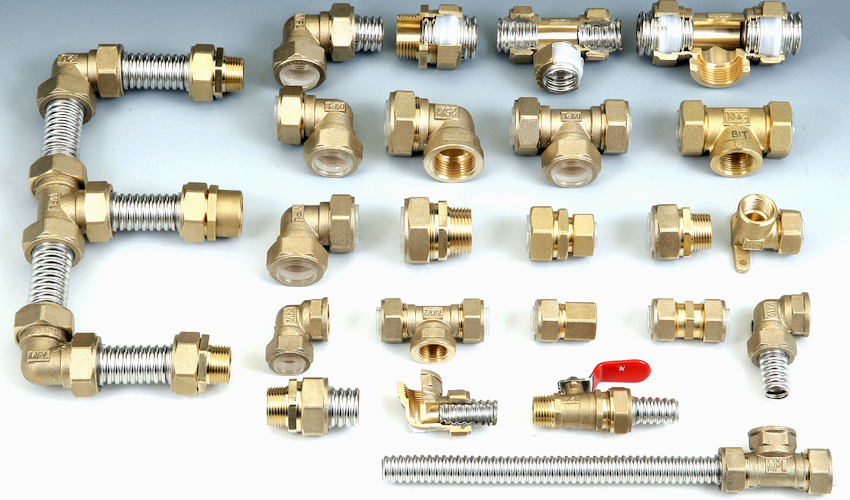

Строение фитинга
Надёжное сцепление с трубой обеспечивают конструктивные особенности фитинга. В монтажной детали выделяются такие элементы:
- Гайка с цилиндрической резьбой.
- Гребенчатое кольцо, выполняющее роль стопорного фиксатора.
- Прижимное кольцо.
- Уплотнительная прокладка.
- Корпус фитинга.
При производстве корпуса, прижимного кольца и гайки используется латунь марки C3771, кольцо с зубчиками выполнено из нержавеющей стали, а уплотнитель изготовлен на силиконовой основе.
Для систем, с циркуляцией жидкости используются одни и те же фитинги, хотя применяемая труба различается по классу. Для холодного водоснабжения подойдёт трубная продукция с маркировкой GF, а обозначению HF соответствует нержавеющая гофрированная труба для отопления и горячей воды. Отличие в том, что изделия HF прошли термическую обработку и устойчивы к линейному расширению при тепловых нагрузках. Кроме этого, труба характеризуется высокими показателями прочности, как к внешнему механическому воздействию (ударам, вибрации), так и рабочему давлению транспортируемой среды.
Виды фитингов
Соединение с оборудованием (отопительными и сантехническими приборами), запорной и регулирующей арматурой осуществляется посредством муфт с внутренней или наружной резьбой определённого трубного размера. Для удобства монтирования применяются аналогичные детали с угловой конфигурацией. Последовательное подключение приборов в инженерной сети к магистральному трубопроводу (примыкание) достигается редукционными тройниками, разветвление обеспечивают равносторонние фитинги.
Интернет магазин ООО «Акванео» поставляет трубу в зависимости от диаметра бухтами в 50, 30, 20 м. В процессе укладки коммуникаций возникает необходимость стыковать отрезки или выполнять переход на меньшее сечение. Этой цели служат соединительные и редукционные муфты. Несмотря на, гибкость гофрированных изделий и допускаемый радиус изгиба для изменения направлений магистралей и подводок используют уголки.
Накидная гайка
На коллекторах и в других местах, где требуется присутствие разборного соединения, прибегают к накидной гайке. Она крепится на конце патрубке за счёт расплёсканного округления, уплотнение достигается специальными прокладками с буртиком и без него. Вальцевание выполняется вручную с использованием приспособления, предназначенного для радиальной деформации кромки. В результате механических ударов возникает стопорное кольцо, удерживающее гайку. Общее название процесса сопряжения нержавеющей гофры с применением инструмента для вальцевания — развальцовка.
Заказать и приобрести детали для монтажа трубной продукции, выполненной из высоколегированной стали марки SUS 304 можно посетив наш ресурс http://exsito.ru/. Оставленное сообщение на сайте не окажется без внимания, на него обязательно ответит или свяжется по оставленному номеру телефона консультант. Он поможет подобрать фитинги для вашей комплектации, оговорит форму оплаты и сроки поставки приобретённых материалов.
