Фитинги для гофрированных нержавеющих труб

Фитинги для гофрированных труб из нержавеющей стали.

Фитинги для труб – это основная часть трубопроводной арматуры, которая применяется для соединения отдельных участков трубопроводов в единую систему: систему водоснабжения или систему отопления. Для каждого типа труб разработаны как правило индивидуальные виды фитингов, среди которых можно выделить:

  • металлические резьбовые фитинги (для сварных и холодно катанных металлических труб)
  • латунные обжимные фитинги (для гофрированных труб из нержавейки, для металлопластиковых труб, для гофротруб)
  • пресс-фитинги (для металлопластиковых труб, для медных труб)
  • фитинги под приварку или под пайку (для медных труб, для полипропиленовых труб).

Компания Флексор более 10 лет поставляет на Российский рынок сантехники высококачественные фитинги для нержавеющих гофрированных труб. Принимая во внимание тот факт, что надежность трубопроводной системы напрямую зависит от качества соединения ее элементов, наша Компания предлагает только самые высококачественные латунные фитинги для гофрированных труб из нержавеющей стали популярных и востребованных  торговых марок

Dong-A, STACORT, Hydrosta  и другие.
Приобретая фитинги для гофрированных труб из нержавеющей стали в ООО “Флексор” вы гарантированно получаете высокое качество по разумной цене, которая всегда значительно ниже цен на фитинги для нержавеющих гофротруб марок Kofulso или Lavita.



Высокое качество наших фитингов обеспечивается в первую очередь применением только высококачественной сантехнической латуни не ниже марки ЛС-59 при их производстве. Этот материал отвечает всем техническим и гигиеническим требованиям, действующим на территории России и позволяет использовать фитинги для нержавеющей гофротрубы не только на промышленных объектах, но и непосредственно в питьевом и гигиеническом водоснабжении любых производственных и жилых объектов. Постоянный контроль на этапах производства обеспечивает также  высокий уровень  инструментальной обработки элементов фитинга (тело фитинга и накидные гайки), позволяющий в дальнейшем эксплуатировать фитинги для гофриротруб из нержавейки даже в очень интенсивном режиме с повышенными нагрузками как на стенки фитинга для трубы, так и на резьбу имеющуюся на элементах фитинга. Поэтому вполне закономерно, что обладая отличными качествами материалов и уплотнительных элементов, фитинги для гофрированных нержавеющих труб соответствуют самым высоким техническим характеристикам и могут выдерживать не только экстремальное давление до 150 атмосфер в водопроводах из гофрированных нержавеющих труб, но и эксплуатироваться сроком до 30 лет без замены уплотнительных элементов (силиконовой прокладки, пластиковых или металлических стопорных колец.

Одно из основных конструкционных преимуществ, которым обладают фитинги для гофрированных труб из нержавейки – это проходной диаметр фитинга, который равен условному проходному диаметру нержавеющей гофротрубы. Это существенно удешевляет стоимость трубопроводов из гофрированной нержавеющей трубы по сравнению с аналогичными трубопроводами, изготовленными из металлопластиковых или полипропиленовых труб такого же уровня качества.

Удовлетворяя требования самых взыскательных профессионалов, Компания Флексор предлагает фитинги для гофротрубы из нержавейки в самом широком ассортименте, который включает в себя: муфты (прямые и редукционные), тройники (прямые, редукционные, переходные), угольники.

Всегда в наличии фитинги для труб с диаметром  15, 20, 25, 32, 40, 50 миллиметров.

Фитинги для нержавеющих гофрированных труб цена на которые постоянно остается на низком уровне, благодаря прямым поставкам от производителей, можно приобрести не только оптом, но и в розницу в нашем интернет-магазине  fleksor.ru. Гибкая ценовая политика и индивидуальный подход к каждому покупателю способствует постоянному увеличению количества наших постоянных партнеров, что в свою очередь обеспечивает возможность купить фитинги для гофрированных труб из нержавеющей стали не только в строительных гипермаркетах, но и в небольших сантехнических магазинах.

Поставка фитингов для нержавеющих гофрированных труб по низким ценам осуществляется в любую точку России в самые кратчайшие сроки.
Фитинги для гофрированных труб из нержавеющей стали марки STACORT, Hydrosta   также можно приобрести напрямую в наших офисах продаж в г. Москва или в г. Санкт-Петербург.

Фитинги для нержавеющей гофрированной трубы

Наименование фитинга Условное
обозначение
Размер Цена,
м.опт. руб
Цена,
опт.
Муфта “труба-наружная резьба (папа) BC15

15мм* 1/2”

162,00
Муфта “труба-внутренняя резьба (мама)” BIC15

15мм* 1/2”

180,00
Муфта с увеличением н.р. (папа) BIC15-20

15мм* 3/4”

272,00
Муфта “труба-наружная резьба (папа)” BC20

20мм* 3/4”

259,00
Муфта “труба-внутренняя резьба (мама)” BIC20

20мм* 3/4”

310,00
Муфта с уменьшением н.р (папа) BC20-15

20мм* 1/2″

259,00
Муфта с уменьшением в.р. (мама) BIC20-15

20мм* 1/2”

310,00
Муфта “труба-наружная резьба (папа)

BC25

25мм* 1”

389,00
Муфта “труба-внутренняя резьба (мама)

BIC25

25мм* 1”

442,00
Муфта “труба-наружная резьба” (папа)

BC32

32мм* 11/4”

718,00
Муфта “труба-внутренняя резьба (мама)

BIC32

32мм* 11/4”

725,00
Тройник “труба-труба-труба”

BT15

15*15*15мм

489,00
Тройник “труба-труба-труба”

BT20

20*20*20мм

912,00
Тройник “труба-труба-труба”

BT25

25*25*25мм

1528,0
Тройник “труба-труба-труба”

BNS20*15

20*20*15мм

1059,00
Тройник “труба-труба-труба”

BNS25*15

25*25*15мм

1517,0
Тройник “труба-труба-труба”

BNS25*20

25*25*20мм

1711,00
Тройник “труба-труба-внутренняя резьба”

BIT15

15*15мм*1/2″

418,00
Тройник “труба-труба-наружная резьба”

BTM15

15*15мм*1/2″

544,00
Тройник “труба-труба-внутренняя резьба”

BIT20

20*20мм*3/4″

796,00
Тройник “труба-труба-внутренняя резьба”

BIT25

25*25мм*1″

1204,00
Тройник “труба-труба-внутренняя резьба”

BNI20*15

20*20мм*1/2″

921,00
Тройник “труба-труба-внутренняя резьба”

BNI25*15

25*25мм*1/2″

1417,00
Тройник “труба-труба-внутренняя резьба”

BNI25*20

25*25мм*3/4″

1495,0
Тройник “труба-труба-внутренняя резьба”

BNI32*15

32*32мм*1/2″

2228,00
Тройник “труба-труба-внутренняя резьба”

BNI32*20

32*32мм*3/4″

2458,00
Тройник “труба-труба- внутренняя резьба”

BNI32*25

32*32мм*1″

2657,00
Муфта “труба-труба”

BU15

15*15мм

258,00
Муфта “труба-труба”

BU20

20*20мм

417,00
Муфта “труба-труба”

BU25

25*25мм

668,00
Муфта “труба-труба”

BU32

32*32мм

Угловик “труба-внутр. резьба”

BL15

15мм* 1/2”

306,00
Угловик “труба-наружная резьба”

BLM15

15мм* 1/2”

338,00
Угл. “труба-внутр.резьба”с креплением

BL15AW

15мм* 1/2”

370,00
Фитинг угловой “труба-внутренняя резьба”

BL20

20мм* 3/4”

640,00
Фитинг угловой “труба-внутренняя резьба”

BL25

25мм* 1”

1142,0
Муфта с уменьшением “труба-труба”

BRS20*15

20*15мм

366,00
Муфта с уменьшением “труба-труба”

BRS25*15

25*15мм

566,00
Муфта с уменьшением “труба-труба”

BRS25*20

25*20мм

609,00
Комплект металлических колец для фитинга

компл.

Ф 15мм

31,00
Комплект металлических колец для фитинга

компл.

Ф 20мм

49,00
Комплект уплотнительных колец

рем. компл.

Ф 15мм

49,00
Комплект уплотнительных колец

рем. компл.

Ф 20мм

60,00
Комплект уплотнительных колец

рем. компл.

Ф 25мм

83,00
Комплект уплотнительных колец

рем. компл.

Ф 32мм

104,00
Комплект креплений к подвесному потолку

компл.

331,00
Зажим для крепления фитинга в подв. потолке 79,00
Труборез KRAFTOOL 3-32мм (размер -15-25мм) 2500,00
Труборез ЗУБР 6-64мм (размер -15-64мм) 3750,00

Достоинства и недостатки гофрированной трубы

Сейчас всё большую популярность в качестве материала для изготовления трубопроводных систем различного назначения завоёвывает гофрированная труба из нержавеющей стали. В чём её плюсы и какие минусы, мы расскажем в этой статье.

Достоинства нержавеющей гофрированной трубы

1.    Высокие технические и эксплуатационные характеристики

  • Большая рабочая температура

Рабочая температура для трубопроводов из гофронержавейки доходит до 110 градусов, кратковременно до 150 градусов. Сама труба способна выдержать и большую температуру, но вот силиконовые уплотнительные кольца в фитингах при температуре более 150 градусов будут терять свои свойства.


При увеличении температуры свыше 150 градусов срок службы силиконового уплотнительного кольца резко уменьшается

  • Высокое давление

Рабочее давление для нержавеющей гофрированной трубы составляет 15 атм, а максимальное давление для соединения труба-фитинг составляет 65 атм. Среднее давление в системах отопления составляет от 3 до 10 атм.

  • Весомая теплоотдача

Благодаря гофрированной поверхности труба превосходит по теплоотдаче обычную стальную трубу, не говоря уже о полипропилене.

  • Неограниченный срок службы

Срок службы трубы из нержавеющей гофрированной стали не ограничен. Гофронержавейка изготавливается из нержавеющей стали марки SUS304 (российский аналог 08Х18Н10). Эта сталь является жаропрочной, коррозионностойкой. Поэтому труба прослужит долго без каких-либо проблем при условии, что вы не будете применять её в агрессивных кислотных и щелочных средах.

  • Отсутствие зарастания трубы

Гофронержавейка имеет полированную зеркальную поверхность. В сочетании с отсутствием коррозии это полностью исключает зарастание и заужение со временем внутреннего сечения трубы.

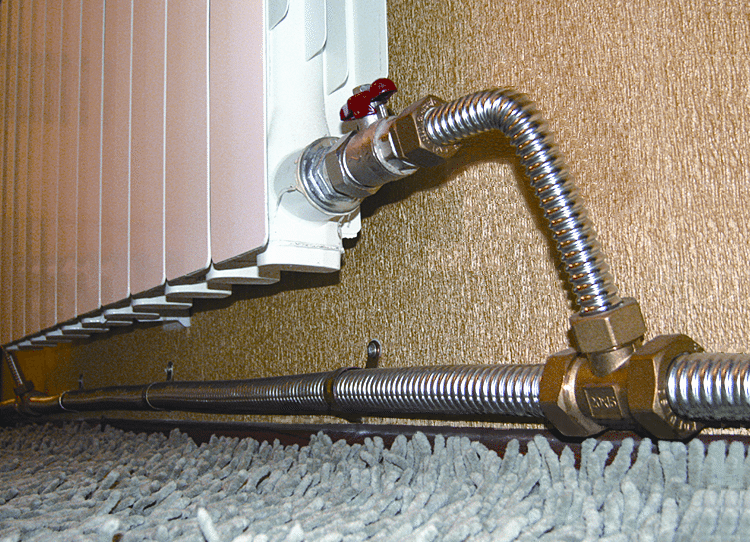

Эта труба простояла на отоплении 8 лет!

2.    Быстрота и лёгкость монтажа

  • Простота монтажа

Монтаж трубы очень прост, любой человек может его освоить за полчаса. Ролики по правильному монтажу трубы вы найдёте в разделе Видео, а также на нашем YouTube канале

  • Не нужны специальные инструменты

Для того чтобы смонтировать трубопровод из гофронержавейки нет необходимости приобретать специальный дорогостоящий инструмент. Пара сантехнических ключей, перфоратор, шуруповёрт, труборез – больше ничего не нужно. Нет трубореза, трубу можно отрезать «болгаркой», в крайнем случае, ножовкой по металлу.


Труборез для нержавеющей гофрированной трубы



  • Простота соединений

Соединяются трубы с помощью фитингов. При этом сам фитинг не нужно разбирать. Максимально расслабляем гайку фитинга, вставляем трубу до упора, затягиваем руками, а затем затягиваем сантехническими ключами. Быстро и просто!

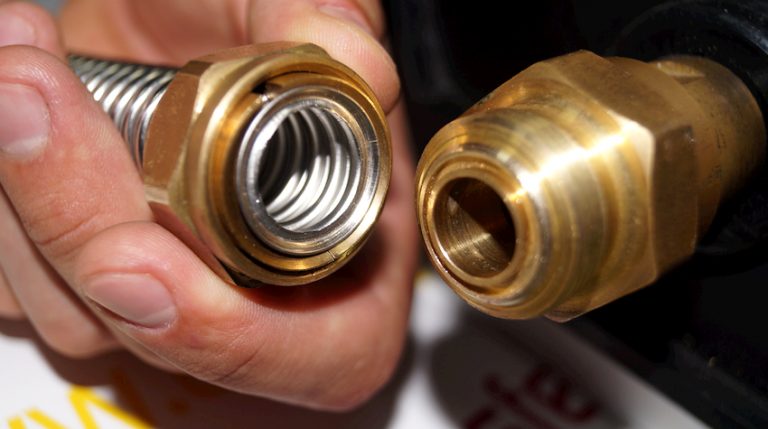

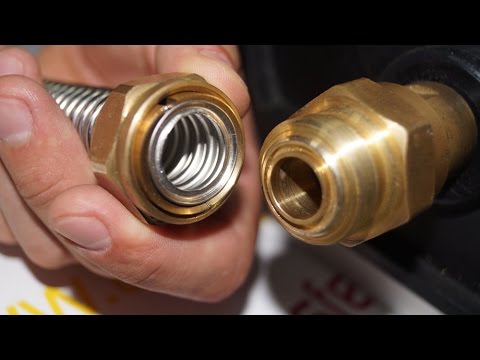

Фитинг для нержавеющей гофрированной трубы, состав

  • Не нужны дополнительные фитинги

Так как труба легко гнётся, нет необходимости в дополнительных фитингах и соединениях на изгибах, а это существенно удешевляет и упрощает водопроводную систему. И делает трубопровод ещё более надёжным.

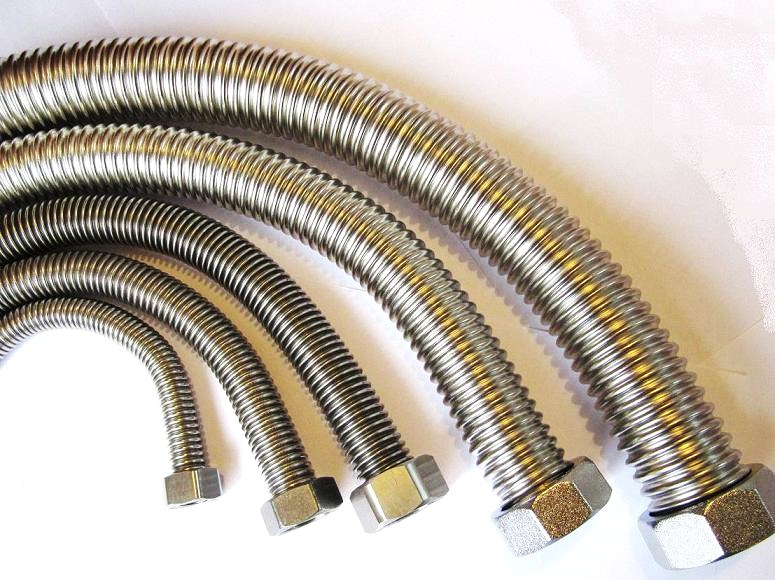

Труба очень легко гнётся

  • Доступность исправления ошибок при монтаже

С гофрированной нержавейкой очень просто работать – она прощает ошибки. Если вы согнули трубу не в том месте, вы всегда легко её можете разогнуть и согнуть в другом. Передумали, снова можете согнуть там же. Надели на трубу не тот фитинг? Легко его снимаете и ставите нужный.

  • Скорость монтажа

Умелый сантехник в среднем затрачивает до трёх часов на монтаж стояков водопровода вместе с разводкой.

3.    Лёгкость внесения изменений в трубопроводную систему

Соединения в гофрированном трубопроводе не монолитные, а значит, вы легко и без дополнительных затрат можете вносить изменения и дополнения в ваш трубопровод. Нужно сделать врезку? Разрезаете трубы и вставляете нужный вам фитинг. Решили изменить схему трубопровода? Легко всё разбираете и меняете. При этом не нужно покупать новые фитинги. Очень похоже на принцип конструктора LEGO.

4.    Самая широкая область применения

Не один вид труб не обладает такой широкой областью применения. Свойства и ассортимент нержавеющих гофрированных труб и фитингов позволяют применять их практически где угодно: водопроводные и отопительные системы, тёплые полы, системы пожаротушения, обвязки котлов, газоснабжение, протяжка электрических кабелей, транспортировка горючесмазочных материалов, пищевая промышленность и многое другое. Только помните: в случае с газоснабжением нужны специальные фитинги, а для горючесмазочных материалов нужны специальные маслобензостойкие уплотнительные кольца.

Фитинг для газа с диэлектрическими кольцами, состав

5.    Стойкость к линейным расширениям и гидроударам

Гибкость трубы и наличие гофры делает нержавеющую гофрированную трубу очень стойкой к гидроударам в системах водопровода и отопления. Максимум, что может произойти с трубой, её незначительное удлинение и искривление, но это много лучше, чем прорыв в системе.

6.    Сейсмостойкость

Так как гофрированная труба гибкая, а соединения в трубопроводах не монолитные, при подземных толчках сведён до минимума риск образования порывов и каких-либо утечек. Благодаря гофре труба растянется, но не порвётся. Естественно, это не относится к случаям, когда здание полностью разрушается.

7.    Длина трубы и вес

Нержавеющая гофрированная труба выпускается в бухтах длиной 50 м для трубы диаметром 15 мм, 30 м для труб диаметром 20 и 25 мм и 20 м для трубы диаметром 32 мм. Средний вес бухты трубы 7 кг. Это облегчает прокладку трубопроводных систем большой длины и увеличивает их надёжность за счёт уменьшения количества соединений. А также существенно облегчает складирование и транспортировку трубы.


Длина трубы от 20 до 50 метров. Удобно монтировать, транспортировать, складировать!

Недостатки нержавеющей гофрированной трубы

Как практически у всякого материала наряду с достоинствами у нержавеющей гофрированной трубы есть и некоторые недостатки. Но их не так много и избежать их достаточно просто!

1.    Труба нежёсткая по сравнению со стальной и полипропиленовой трубой

Гофрированную трубу из нержавеющей стали очень важно хорошо закрепить. Она крепится обязательно вплотную к стене и обязательно с шагом крепления не более 50 см. Если этого не сделать, труба со временем может провиснуть или изогнуться.

2.    Труба без полиэтиленового покрытия боится агрессивных сред

Нержавеющая сталь SUS 304 является корозионностойкой, но не кислотостойкой, поэтому в местах, где есть опасность агрессивной среды, трубу необходимо дополнительно защитить. Самый простой способ – использовать трубу в полиэтилене. Он надёжно защищает трубу от воздействия неблагоприятных сред. Если вы монтируете трубу под бетонную стяжку, штробы, в землю и тому подобное, обязательно используйте трубу в полиэтилене!


Полиэтиленовое покрытие надёжно защищает от агрессивных сред и электричества

3.    Труба чувствительна к электричеству

Толщина стенки трубы составляет 0,25 мм, это делает её чувствительной к электричеству. Но и этот недостаток очень легко парировать, применяя в опасных местах трубу с полиэтиленовым покрытием, к примеру, протягивая трубу через плиты перекрытия вблизи от арматуры.

Все вышеперечисленные качества гофронержавейки позволяют нам считать этот вид трубопровода наиболее привлекательным из всех существующих на данный момент!

Гофрированная нержавеющая труба(Ю.Корея) | Омск

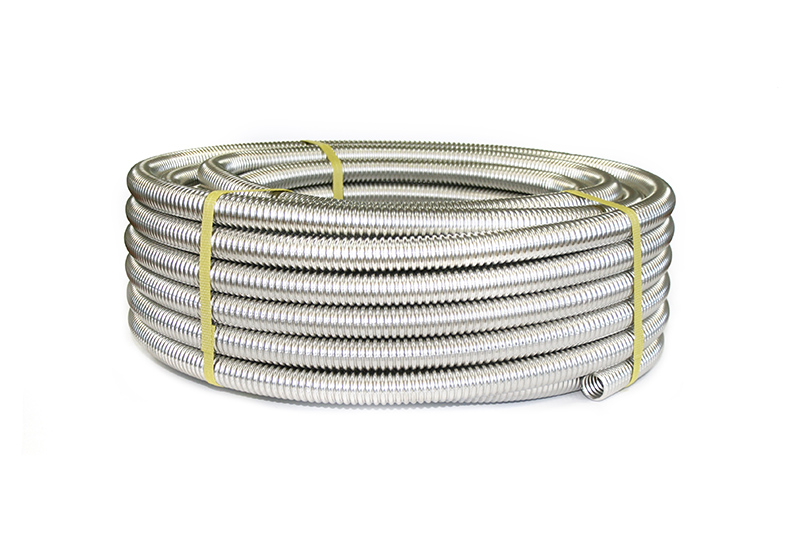

Труба гофрированная из нержавеющей стали

Труба гофрированная Lavita (Ю. Корея)

Гибкие трубопроводы из полированной нержавеющей стали Lavita применяются в системах хозяйственно-питьевого назначения, горячего и холодного водоснабжения, отопления, газоснабжения, спринклерных системах пожаротушения, а также в качестве технологических трубопроводов, транспортирующих жидкости, не агрессивные к материалу трубы.
Продукция сертифицирована по стандартам ГОСТ-Р, KS, KSA 9001:2001, ISO 9001:2000.

В ассортименте Lavita представлены:
– труба гофрированная термообработанная, HF
– труба гофрированная без термообработки, GF
– труба гофрированная термообработанная в ПЭ оболочке, HFP
– металлорукав гофрированный для прокладки кабеля, GF-C

Номинальный размер                   8A             12A             15A          18A          20A          25A          32A         40A          50A

Наружный диаметр, d1 (мм)       12.8           16.2             18.1          20.3         25.6          32           37.6          48            59.8

Внутренний диаметр, d2(мм)      9.7            12.7             14.1          16.5          21.1          27          32.1          42            53.5

Толщина, T мм                                 HF          0.3(0.25)   0.3(0.25)   0.3(0.25)   0.3(0.25)  0.3(0.25)  0.3(0.25) 0.3(0.25)  0.4(0.3)

                                                           HFP         0.5(0.45)   0.5(0.45)   0.5(0.45)   0.5(0.45)  0.5(0.45)  0.5(0.45)  0.5(0.45)  0.6 (0.5)

Допустимая погрешность       ±0.2 мм    ±0.2 мм     ±0.2 мм    ± 0.2 мм    ±0.2 мм   ±0.4 мм   ±0.4 мм   ±0.4 мм    ±0.4 мм

Количество складок                      ≥ 25          ≥ 24              ≥23          ≥ 21          ≥ 19         ≥ 18         ≥ 18        ≥ 14         ≥ 13
трубы на 100 мм

Минимальный                              до 20 мм   до 30 мм   до 30 мм  до 40 мм  до 40 мм  до 50 мм  до 80 мм  до 120 мм  до 150 мм
радиус изгиба до

Рекомендуемое                                17             15                15             12              12            10            10               5               4
рабочее давление,  кгс/см2

Максимальная рабочая температура                                                                                      130°C



Стандартная                                       60             60                50             40             30                30            20            10            10
длина бухты

*
HF: Термообработанная нержавеющая труба
HFP: Термообработанная нержавеющая труба в защитной ПЭ-оболочке
Цвет HFP: белый (по умолчанию), голубой, красный

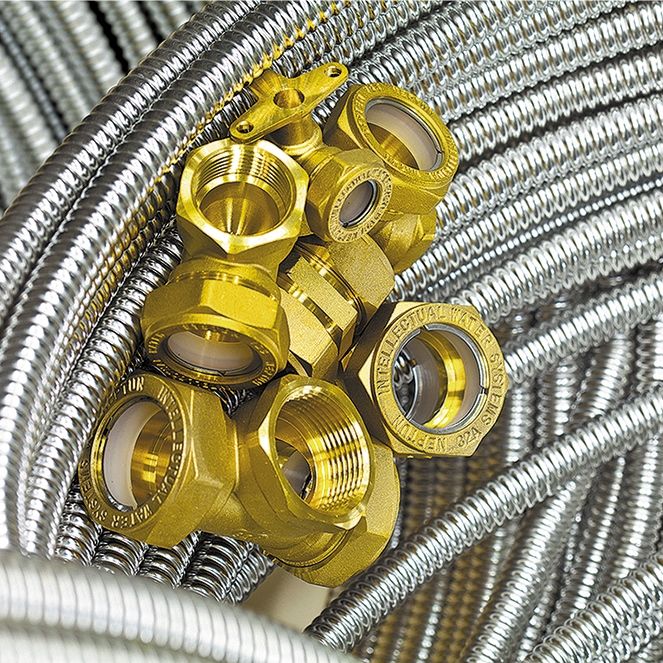

Фитинги для гофрированной трубы

Одноконтактная система фитингов для гофрированной трубы из нержавеющей стали Lavita.

Фитинги для гофрированной трубы Lavita представлены латунными фитингами, фитингами с никелированным покрытием, усиленными фитингами с никелированным покрытием, фитингами для газопроводных систем. Конструкция фитингов обеспечивает надежное соединение с трубой и обеспечивает надежность при высоких значениях давления, а одноконтактная система соединения позволяет снизить время и издержки при монтаже.

Структура HP латунных фитингов усиленных

Часть фитинга                                           Характеристика

1. Гайка                                                               Латунь C3771

2. Стопорное кольцо                                       Латунь С3771

3. Прижимное кольцо                                     Латунь C3771

4. Уплотнительная прокладка                          Силикон

5. Корпус фитинга                                            Латунь C3771

Рабочее давление                                                12 бар

Макс. раб.температура                                          95°С

Структура  латунных фитингов

Часть фитинга                                           Характеристика

1. Гайка                                                                Латунь C3771

2. Гребенчатое кольцо                                      Нерж.сталь

3. Прижимное кольцо                                     Латунь C33771

4. Уплотнительная прокладка                           Силикон

5. Корпус фитинга                                             Латунь C3771

Рабочее давление                                                  12 бар

Макс. раб.температура                                           95°С

Структура  газовых фитингов

Часть фитинга                                           Характеристика

1. Гайка                                                              Латунь C3771

2. Стопорное кольцо                                           Nylon 66

3. Диэлектрическое кольцо                                   NBR

4. Корпус фитинга                                           Латунь C3771

Рабочее давление                                                   8 бар

Макс. раб.температура                                           95°С

Латунные фитинги для гофрированной нержавеющей трубы

Производители южнокорейской компании «Lavita» предлагают инновационную концепцию использования гофрированной трубы из высоколегированной стали в совокупности с компрессионными фитингами в различных инженерных системах. Среди них отопление, горячее и холодное водоснабжение, газификация и даже пожаротушение. Технология сертифицирована и соответствует требованиям, предъявляемым к монтажу подобных трубопроводов.

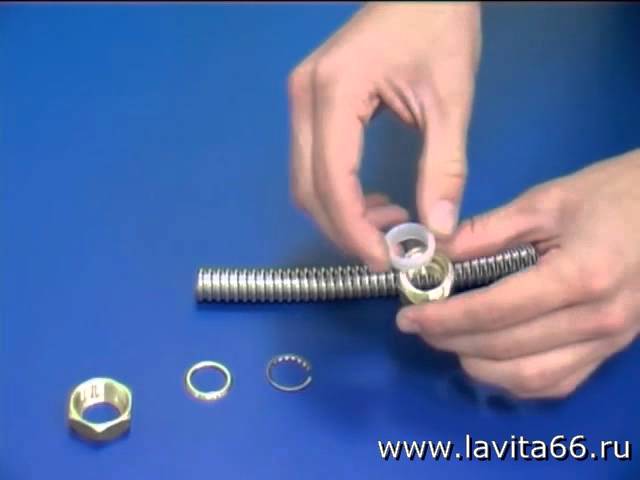

Строение фитинга

Надёжное сцепление с трубой обеспечивают конструктивные особенности фитинга. В монтажной детали выделяются такие элементы:

  1. Гайка с цилиндрической резьбой.
  2. Гребенчатое кольцо, выполняющее роль стопорного фиксатора.
  3. Прижимное кольцо.
  4. Уплотнительная прокладка.
  5. Корпус фитинга.

При производстве корпуса, прижимного кольца и гайки используется латунь марки C3771, кольцо с зубчиками выполнено из нержавеющей стали, а уплотнитель изготовлен на силиконовой основе. Для систем, с циркуляцией жидкости используются одни и те же фитинги, хотя применяемая труба различается по классу. Для холодного водоснабжения подойдёт трубная продукция с маркировкой GF, а обозначению HF соответствует нержавеющая гофрированная труба для отопления и горячей воды. Отличие в том, что изделия HF прошли термическую обработку и устойчивы к линейному расширению при тепловых нагрузках. Кроме этого, труба характеризуется высокими показателями прочности, как к внешнему механическому воздействию (ударам, вибрации), так и рабочему давлению транспортируемой среды.

Виды фитингов

Соединение с оборудованием (отопительными и сантехническими приборами), запорной и регулирующей арматурой осуществляется посредством муфт с внутренней или наружной резьбой определённого трубного размера. Для удобства монтирования применяются аналогичные детали с угловой конфигурацией. Последовательное подключение приборов в инженерной сети к магистральному трубопроводу (примыкание) достигается редукционными тройниками, разветвление обеспечивают равносторонние фитинги.

Интернет магазин ООО «Акванео» поставляет трубу в зависимости от диаметра бухтами в 50, 30, 20 м. В процессе укладки коммуникаций возникает необходимость стыковать отрезки или выполнять переход на меньшее сечение. Этой цели служат соединительные и редукционные муфты. Несмотря на, гибкость гофрированных изделий и допускаемый радиус изгиба для изменения направлений магистралей и подводок используют уголки.

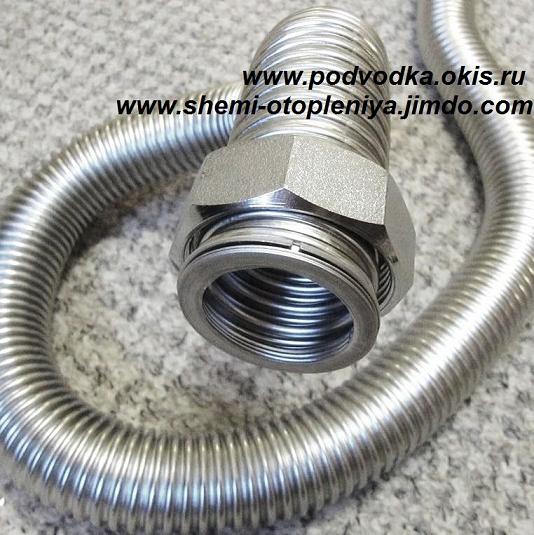

Накидная гайка

На коллекторах и в других местах, где требуется присутствие разборного соединения, прибегают к накидной гайке. Она крепится на конце патрубке за счёт расплёсканного округления, уплотнение достигается специальными прокладками с буртиком и без него. Вальцевание выполняется вручную с использованием приспособления, предназначенного для радиальной деформации кромки. В результате механических ударов возникает стопорное кольцо, удерживающее гайку. Общее название процесса сопряжения нержавеющей гофры с применением инструмента для вальцевания — развальцовка.

Заказать и приобрести детали для монтажа трубной продукции, выполненной из высоколегированной стали марки SUS 304 можно посетив наш ресурс http://exsito.ru/. Оставленное сообщение на сайте не окажется без внимания, на него обязательно ответит или свяжется по оставленному номеру телефона консультант. Он поможет подобрать фитинги для вашей комплектации, оговорит форму оплаты и сроки поставки приобретённых материалов.

Как установить фитинги CSST

Гофрированная трубка из нержавеющей стали, или CSST, представляет собой гибкую трубку, используемую для подачи природного газа и пропана в здания. Компрессионные фитинги используются для выполнения переходов между трубами. Вот как они работают:

Сначала используйте труборез для стальных труб, чтобы отрезать трубу по длине вдоль канавки в гофре.

Затем для фитингов, состоящих из трех частей, таких как фитинг Home-Flex, впервые показанный на видео выше, отсчитайте три ендовы и сделайте надрезы на оболочке трубки канцелярским ножом.Сделайте еще один надрез от этой отметки до конца и снимите куртку с конца, обнажая две ендовы.

Затем наденьте гайку на трубку так, чтобы резьба была обращена к присоединяемому концу. Затем наденьте стопорное кольцо на первую впадину и зажмите его с помощью пассатижей (например, Channellocks), слегка надавив на кольцо, чтобы сохранить его круглую форму и зафиксировать его в впадине.

Наконец, вставьте фитинг и вручную навинтите гайку.Важно вращать гайку, а не фитинг (как правило, фитинг уже установлен на трубе или трубке, к которой он присоединяется, поэтому его вращение ослабит это соединение). Когда он затянут вручную, используйте гаечный ключ, чтобы предотвратить вращение фитинга, и используйте другой гаечный ключ, чтобы затянуть гайку, чтобы завершить соединение.

Для фитингов с несколькими кольцами, подобных этому от Pro-Flex, отсчитайте 5 ендов, надрежьте кожух и снимите его, чтобы открыть четыре ендовы.

Затем наденьте гайку на трубку так, чтобы резьба была обращена к концу.Затем откройте и установите стопорное кольцо в четвертой долине и зажмите его. Затем установите металлическую шайбу, а затем резиновое уплотнительное кольцо, которое плотно прилегает к металлической шайбе.

Наконец, навинтите гайку на фитинг — опять же, только закрутите гайку — до тех пор, пока она не будет затянута вручную. Чтобы завершить соединение, используйте гаечный ключ, чтобы предотвратить прокручивание фитинга, и используйте другой гаечный ключ, чтобы затянуть гайку на четверть оборота, чтобы сжать фитинг.

Эти фитинги просты в установке, но эту работу должен выполнять сертифицированный установщик.Сертификационное обучение для вашего конкретного бренда может быть доступно онлайн через производителя.



Подробнее о газовом оборудовании:

Особенности установки безрезервуарных водонагревателей и советы – Мастерство за минуту: При установке безрезервуарных водонагревателей на природном газе и пропане учитывайте нормы и требования к приборам.

Как установить проточный водонагреватель – К плюсам можно отнести бесконечную горячую воду и компактный дизайн, но при установке требуется много труб на небольшом пространстве.

Защита от обратного потока для топочных устройств

Получайте советы, предложения и рекомендации специалистов по строительству дома на свой почтовый ящик

×

Ваш дом безопасен с гофрированной трубкой из нержавеющей стали – Аарон Прагер

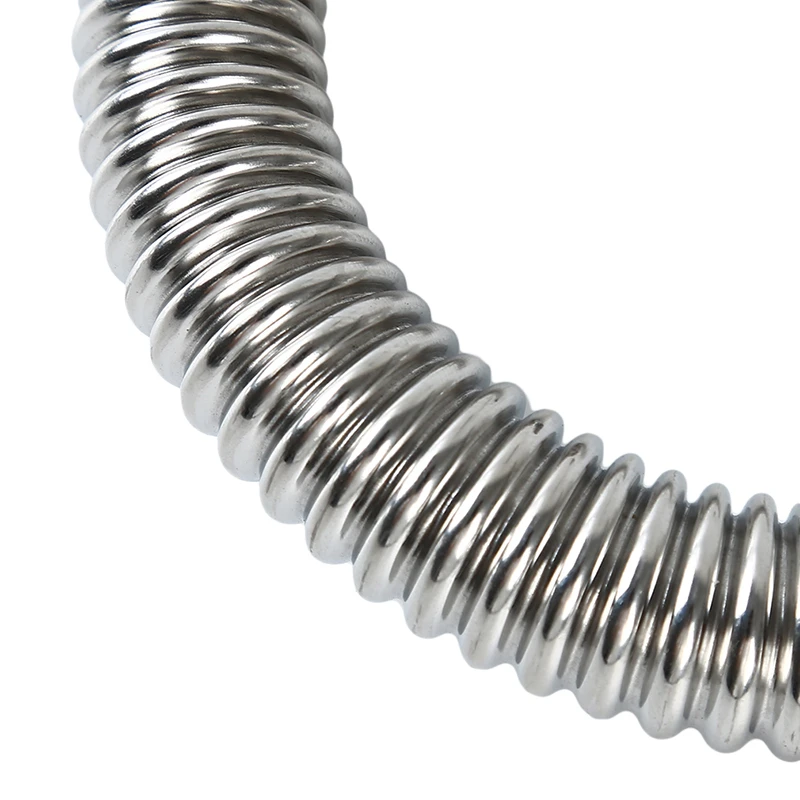

Трубка из гофрированной нержавеющей стали

(CSST) представляет собой гибкую трубу из нержавеющей стали, используемую для подачи природного газа и пропана в жилые, коммерческие и промышленные сооружения.

CSST часто имеет желтое или, в некоторых случаях, черное внешнее пластиковое покрытие.CSST НЕ следует путать с гибкими соединителями для газовых приборов — продуктом, который соединяет передвижной прибор с линией газоснабжения вашего дома или здания.

CSST поставляется в США с желтой полимерной оболочкой с начала 1990-х годов. Желтый цвет используется, чтобы помочь идентифицировать трубопровод как «газопровод». Примерно в 2005 году был представлен первый продукт CSST с черной оболочкой. Черная оболочка обозначает конструкцию защитной оболочки, которая обеспечивает уровень защиты от дуги молнии для CSST (трубки) под ним.CSST с черной оболочкой называется «дугостойкий CSST» и прошел базовые испытания на дугообразование от молнии, включенные в стандарт производительности продукции CSST

.

Помимо обеспечения большей прочности, CSST является гибким, что позволяет ему обходить стены и преодолевать препятствия с помощью фитингов, необходимых только на концах каждого участка. Сокращение количества фитингов выгодно, так как каждое дополнительное соединение необходимо подгонять и проверять на наличие утечек. Газопроводная система CSST имеет меньше соединений и, следовательно, меньше потенциальных путей утечки.

CSST был впервые представлен в Японии в 1980-х годах. Он был представлен в США в 1990 году.

CSST был впервые представлен в Японии в 1980-х годах. Он был представлен в США в 1990 году.

В США около 300 000 новых и реконструированных домов ежегодно устанавливают CSST; это число составляет примерно половину от числа ежегодно строящихся новых домов, в которых газ используется для отопления и приготовления пищи. По состоянию на 2012 год около семи миллионов домов в США.У С. был установлен ЦСТ. С 1989 года в жилых, коммерческих и промышленных сооружениях было установлено около одного миллиарда футов.

CSST обычно прокладывается под, через и вдоль балок перекрытия в подвале, внутри полостей внутренних стен и поверх балок потолка в чердачных помещениях или подключается к стационарным приборам, таким как водонагреватели.

Как и все сертифицированные газопроводные системы, CSST безопасна при правильной установке.CSST должен быть установлен квалифицированным специалистом и в соответствии с Руководством производителя по проектированию и установке (D&I), включая соединение и заземление системы.

Молния — очень разрушительная сила. Даже близлежащий удар молнии, который не попадает непосредственно в конструкцию, может привести к тому, что системы в конструкции получат электрическое напряжение. Этот скачок напряжения потенциально может пробить дыру в CSST и вызвать пожар.

Молния вызывает 7 216 пожаров в домах каждый год, по данным U.С. Пожарная служба.

Соединение : Соединение металлических систем для обеспечения электрической непрерывности и проводимости.
Заземление : Соединение с землей или с проводящим телом, доходящим до соединения с землей.

Соединение предназначено в первую очередь для предотвращения возможного поражения электрическим током людей, которые соприкасаются с газопроводом и другими металлическими предметами, подключенными к системе заземления. Ближайшие удары молнии могут привести к скачку напряжения, который потенциально может пробить дыру в CSST и вызвать пожар.Надлежащее соединение и заземление снизят риск повреждения и возгорания от удара молнии.

Соединение считается электромонтажными работами, поэтому рекомендуется обращаться к лицензированному электрику для проверки или выполнения любых электромонтажных работ.

CSST НЕ следует путать с гибкими соединителями для газовых приборов — продуктом, который соединяет передвижной прибор с линией газоснабжения вашего дома или здания. Отличие заключается в том, что гибкие соединители крепятся непосредственно к передвижному устройству со стены или пола.CSST обычно прокладывается под, через и вдоль балок пола в подвале, внутри полостей внутренних стен и поверх балок потолка в чердачных помещениях.

Название производителя/продукта указано на трубке через каждые три фута.

Гофрированная трубка из нержавеющей стали

Gastite EU

Политика доставки

Для стандартных заказов на сумму менее 50 фунтов стерлингов плюс НДС взимается плата за почтовые расходы и упаковку в размере 6 фунтов стерлингов плюс НДС при доставке в пределах континентальной части Великобритании.

Мы предлагаем бесплатную доставку для большинства заказов на сумму свыше 50 фунтов стерлингов плюс НДС* (с понедельника по пятницу)

*Дополнительная плата за доставку может взиматься за стандартные посылки, доставляемые в отдаленные места и на прибрежные острова, эти места включают, но не ограничиваются горными районами и островами Великобритании, не материковой частью Великобритании, островом Уайт и Северной Ирландией. Пожалуйста, обратитесь к странице оформления заказа для получения списка затронутых почтовых индексов.

JTM Plumbing рада предложить услугу доставки на следующий рабочий день для всех отправляемых посылок при условии, что товары есть на складе.95% наших посылок, заказанных до 15:00, отправляются курьером для доставки на следующий рабочий день. Доставка в некоторые отдаленные районы может занять больше времени из-за ограничений/временных ограничений курьерской службы.

Пожалуйста, позвоните по телефону, чтобы узнать цены на дальние перевозки в отдаленные районы Великобритании и все международные заказы до размещения заказа, чтобы мы могли проконсультировать по дополнительным расходам.



Поскольку мы используем сторонних агентов по доставке JTM Plumbing, мы не можем гарантировать, что все поставки будут осуществлены на следующий рабочий день.JTM не несет ответственности за любую потерю дохода, потерю прибыли, потерю рынков, потерю репутации, потерю клиентов, потерю использования, потерю возможности, даже если мы знали, что такие убытки или потеря могут возникнуть или за любые косвенные, случайные, специальные или косвенные убытки или потери, независимо от их происхождения.

Если вам нужна дополнительная информация о запасах, почтовых расходах, времени отправки или вариантах доставки по времени и стоимости, пожалуйста, позвоните нам напрямую по телефону 01325 488588 или по электронной почте [email protected]

Политика возврата

Ваше право на отмену

Вы имеете право расторгнуть договор в любое время в течение 14 дней после получения товара в соответствии с Правилами потребительских договоров. Обратите внимание, что эта политика имеет некоторые ограничения, подробно описанные ниже, и не распространяется на бизнес-клиентов.

Чтобы воспользоваться своим правом на отмену, вы должны направить письменное уведомление JTM Plumbing лично, по почте или по электронной почте. Уведомления по телефону недостаточно.

За исключением случаев дефектных или неправильно описанных товаров, если вы воспользуетесь своим правом на отмену после того, как товары были доставлены вам, вы будете нести ответственность за возврат товаров JTM Plumbing за свой счет. Товары должны быть возвращены по адресу, указанному в форме возврата. Вы должны проявлять разумную осторожность, чтобы товар не был поврежден или коробка не была повреждена каким-либо образом во время или во время транспортировки. В случае дефектных или неправильно описанных товаров JTM Plumbing, после получения уведомления, либо заберет товары у вас, либо попросит вас вернуть товары по согласованной цене, которую JTM Plumbing оплатит.

После того, как вы уведомите компанию JTM Plumbing о расторжении контракта, компания JTM Plumbing возместит или повторно зачислит вам в течение 30 дней любую сумму, уплаченную вами или списанную с вашей кредитной карты за товары. Если вы оплатили дополнительные почтовые расходы для специальных доставок, они не будут возмещены, только наша стандартная стоимость доставки, если она была оплачена в качестве дополнения.

За исключением случаев дефектных или неправильно описанных товаров, если вы не вернете товар в соответствии с требованиями, JTM Plumbing может взимать с вас сумму, не превышающую прямые затраты на возврат товара.

Вы не имеете права расторгнуть договор, если заказ касается расходных материалов, которые по своему характеру не могут быть возвращены, за исключением случаев обнаружения неисправности, которая не могла быть обнаружена иначе, как путем вскрытия товара.

Если вы должны доставить товар, который вам больше не нужен, но товар уже находится у нашего курьера, и вы отказываетесь от доставки, вычет в размере 6,00 фунтов стерлингов будет произведен из вашего общего возмещения после того, как товар будет возвращен с помощью JTM Plumbing. Это связано с тем, что наши курьеры взимают плату за отказ.



Возврат

Мы знаем, что вы останетесь довольны покупками в JTM Plumbing. Тем не менее, могут быть случаи, когда вам нужно будет вернуть нам товар.

Во всех случаях возврата сначала свяжитесь с нами. Вы должны получить «Номер заказа на возврат»

.



Предметы, поврежденные при транспортировке

Если какие-либо стандартные предметы были повреждены при транспортировке, мы просим вас сообщить об этом в течение 7 рабочих дней (обратите внимание, что для наших бизнес-клиентов это 48 часов).Если товар явно поврежден при получении, просто откажитесь от доставки. Товары должны быть возвращены в оригинальной упаковке со всеми аксессуарами и документацией. После получения обратно на наш склад мы выдадим вам замену или полный возврат средств с помощью вашего первоначального метода оплаты и возместим ваши разумные расходы на обратную перевозку.

Товары с дефектом при доставке

Если ваш товар неисправен по прибытии, у вас есть 28 календарных дней, чтобы сообщить нам о неисправности (обратите внимание, что для наших бизнес-клиентов это 14 календарных дней).Товары должны быть возвращены в оригинальной упаковке со всеми аксессуарами и документацией. После того, как мы подтвердим неисправность, мы заменим товар или полностью возместим вам его с помощью вашего первоначального способа оплаты, а также возместим ваши разумные расходы на обратную перевозку. Мы проверяем возвращенные товары, и если возвращенный товар признан исправным нашими техническими специалистами, мы вернем товар вам, в этом случае вы будете нести ответственность за обратную перевозку.



Товар неисправен в гарантийный период

Если в какой-либо из ваших покупок возникнет неисправность, и с момента получения прошло более 28 календарных дней, то при условии, что ваш товар находится в течение гарантийного срока, вы имеете право на гарантийный ремонт.В некоторых случаях производители для вашего удобства предоставляют полное обслуживание на месте и/или помощь по телефону, которую мы рекомендуем вам использовать для быстрого устранения неисправности. Для бизнес-клиентов все гарантийные ремонты после 28 дней с момента получения передаются непосредственно производителю (если не указано иное)



Если вы передумаете

Если вы просто передумали в отношении какого-либо заказанного товара и хотите его вернуть, то в соответствии с Положением о потребительских договорах вы можете сделать это, если сообщите нам о своем решении в течение 14 дней с момента получения.Товар не должен использоваться и должен быть «как новый» при возврате нам. После того, как вы сообщили нам о своем желании вернуть товар в соответствии с Правилами потребительских договоров, у вас есть еще 14 календарных дней с момента уведомления JTM об этом за свой счет с момента доставки. Как только товар будет получен в JTM Plumbing, мы полностью вернем деньги за продукт с использованием вашего первоначального метода оплаты. Обратите внимание, что эта политика имеет некоторые ограничения и не распространяется на бизнес-клиентов (примером которых являются товары, изготавливаемые на заказ).Если вы оплатили стандартную стоимость доставки (для заказов на сумму менее 50 фунтов стерлингов), она также будет возмещена, однако мы не будем возмещать любые нестандартные расходы, которые вы могли запросить (например, доставка по времени)

Если вы хотите вернуть какие-либо товары, не подпадающие под стандартные правила потребительских договоров, пожалуйста, свяжитесь с JTM для получения подробной информации. Вне этого периода у нас может быть плата за пополнение запасов, которая будет применяться. Стандартные почтовые расходы не будут возмещены в этот момент.

Адрес возврата:

JTM Plumbing Ltd

Блок 1 Бизнес-парк Ханна Корт

Северный Фавердейл

Дарлингтон

DL3 0AW

ГАЗОВЫЕ ЛИНИИ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ ПРЕВЫШАЮТ BLACK IRON HANDS DOWN – Chicago Tribune

Q — Газопроводы, устанавливаемые в нашем новом доме, не представляют собой тяжелые трубы из черного железа.Это новая гибкая система трубопроводов из нержавеющей стали, установленная как электрический провод. Что это за материал? Это безопасно? Есть ли в этом преимущества? Можно ли потом врезать трубу, чтобы установить другой газовый прибор? Есть ли другой альтернативный материал для газовых труб?

А — Поздравляем! Теперь вы счастливый обладатель замечательных гофрированных труб из нержавеющей стали. Этот материал был одобрен для использования в жилых помещениях в 1988 году Национальным кодексом по топливному газу. Это оригинальный метод подачи природного газа в камины, печи, плиты, сушилки для белья и любые другие газовые приборы.Практически все государственные и местные органы власти разрешают его использование, и многие подрядчики, наконец, принимают его.

В настоящее время эти гофрированные разъемы для приборов используются в сотнях тысяч домов. Они хорошо работают уже много лет.

Гофрированные трубы из нержавеющей стали, или CSST, имеют много преимуществ. Возможно, самая большая экономия труда. Традиционная черная железная труба требует много времени, чтобы нарезать и нарезать резьбу. Я знаю – я установил тысячи погонных футов тяжелого материала.Но, как вы сказали, новый CSST установлен как электрический провод. Вы просто протягиваете материал между двумя точками и отрезаете его по длине с помощью простых резаков для труб.

Черная железная труба – полная противоположность. Типичная установка требует, чтобы профессионал точно измерил, обрезал и нарезал отдельные части трубы. Каждый шаг требует времени.

При использовании CSST можно свести к минимуму возможные утечки газа. Типичная установка черной железной трубы имеет множество 90-градусных, Т-образных и соединительных фитингов, которые используются каждый раз, когда вы меняете направление или соединяете два куска прямой трубы вместе.Каждый фитинг может быть источником утечки, равно как и резьбовые соединения с обеих сторон фитинга.

Но поскольку CSST обходит изгибы и препятствия как единый кусок трубы, у вас есть только фитинги на каждом конце линии. Если у вас есть утечка, эти фитинги почти всегда легко доступны для регулировки.

Работа с CSST на самом деле не является самостоятельным предложением. Многие производители требуют, чтобы профессиональные установщики прошли короткий курс обучения, который знакомит их с нюансами этой уникальной системы.

Добавление дополнительных газовых линий в будущем не является проблемой, если вы планируете такую ​​возможность во время первоначальной установки. Системы CSST могут быть установлены одним из двух способов: последовательно или параллельно. Серийная установка напоминает традиционные трубы из черного железа. Магистральная труба CSST большего диаметра подает газ к меньшим ответвлениям, которые питают каждое устройство. Часто эту систему проще всего адаптировать в будущем.

Параллельная система CSST имитирует электрический щит.Все газовые линии, питающие каждое устройство, начинаются в центральной распределительной точке. Чтобы добавить линию позже, вам необходимо иметь дополнительный газовый порт на коллекторе внутри панели.

Если у вас нет возможности приобрести трубку CSST, но вы не хотите работать с трубой из черного железа, рассмотрите возможность использования мягкой меди. Он предлагает все преимущества систем CSST. Мягкая медь одобрена для внутренних газопроводов во многих городах. Вы не припаиваете его, как водопроводные трубы.

Соединения выполняются с помощью обычных развальцовочных фитингов, которые затягиваются стандартными гаечными ключами.Единственный специализированный инструмент, который вам нужен, — это инструмент для развальцовки, изготовленный в соответствии с размером трубы, с которой вы работаете.

———-

Есть вопросы по поводу ремонта? Пишите Тиму Картеру, c/o The Chicago Tribune, P.O. Box 36352, Цинциннати, Огайо, 45236-0352. Ответы на вопросы будут только в колонке.

Система газовых труб ProFlex CSST

О гибкой газовой трубе CSST

ПРИМЕЧАНИЕ : мы продаем только черную дугостойкую версию трубы CSST. Мы не рекомендуем использовать желтую трубу CSST (без дугостойкой оболочки), так как большинство производителей почти полностью отказались от нее из-за отсутствия электробезопасности .Газовая труба

CSST уже зарекомендовала себя как жизнеспособная альтернатива черной трубе, так же как и трубка PEX в отношении своего медного аналога.
В то время как черная труба по-прежнему сильна на газовом рынке, гибкие газовые трубы быстро набирают обороты, превысив отметку в 1 миллиард футов (установленных в США) в 2015-2016 годах.
Согласно веб-сайту CSST Safety, около 300 000 новых и существующих домов ежегодно устанавливают CSST — это составляет почти половину всех построенных новых домов (с системами газопровода внутри).
Трубопроводы CSST подходят для нового строительства (частные и многоквартирные дома, коммерческие и промышленные здания), реконструкции, добавления газового оборудования и других применений, требующих распределения газа.

CSST по сравнению с Black Pipe для газовых систем

Можно утверждать, что CSST не имеет преимущества в цене по сравнению с черной трубой, однако она легко компенсирует разницу, поскольку в черной трубе используется множество фитингов и более коротких участков трубы (трубных ниппелей), которые при сложении вместе либо пересекаются, либо более часто превышают цену CSST.По данным GRI (Научно-исследовательский институт газа), использование CSST вместо черной трубы может сократить трудозатраты на целых 65%. Ниже мы подготовили список дополнительных точек сравнения для дальнейшего рассмотрения:
  • CSST является гибким и, следовательно, требует меньшего количества фитингов, используемых для установки жесткой черной трубы, что делает установку намного быстрее и проще.
  • Меньше соединений также означает меньше потенциальных мест утечки.
  • Присущая гибкость также делает трубопроводы CSST предпочтительным выбором в районах, подверженных землетрясениям или подвижкам грунта.
  • Черная труба не имеет дугостойкой оболочки, что делает ее более подверженной повреждению электрической дугой.
  • Никаких специальных инструментов или оборудования для резки и нарезания резьбы для труб CSST не требуется.
  • Требуется гораздо меньшая поддержка из-за меньшего веса CSST, что делает его оптимальным выбором для чердаков и подвалов. Меньшая поддержка также означает большую свободу движений и устойчивость к проникновению шурупов.
  • Небольшой вес облегчает хранение и транспортировку газовых трубок CSST.
  • Система соединения
  • ProFlex CSST является самой простой и удобной в установке в отрасли.
  • В отличие от большинства импортных черных газовых труб, ProFlex производится в США и на 100 % проходит заводские испытания.

Часто задаваемые вопросы:

В: В чем разница между ProFlex и другими продуктами на рынке, такими как GasTite (FlashShield™), OmegaFlex (TracPipe® CounterStrike®) и Ward (WardFlex® Max) CSST?
О: Отличительной особенностью и преимуществом системы ProFlex является сама арматура.Метод соединения ProFlex уникален, поскольку он основан на уплотнительном кольце, а не на раструбном соединении, и, следовательно, гораздо более удобен для установки и прост в изготовлении, а также позволяет повторно использовать фитинги. Развальцовочные соединения, распространенные в других марках, требуют точности и чистоты рабочей зоны, чего трудно добиться в типичных условиях на строительной площадке. Сама стальная гофрированная труба ProFlex подвергается отжигу, что придает ей дополнительную гибкость без ущерба для ее прочности.

В: Насколько надежен ProFlex по сравнению с другими марками гибких газовых труб?
О: Соединение ProFlex CSST присутствует на рынке более 20 лет (по состоянию на 2019 год) без каких-либо изменений в системе, в то время как другие внесли одно или несколько изменений в систему соединения для предотвращения утечек или исправления существующих конструктивных недостатков.

В: Одобрен ли трубопровод CSST в США?
О: Да, труба ProFlex Flak Jacket одобрена для использования в США и соответствует последним стандартам ANSI LC 1-2018 и CSA 6.26-2018.

В: Являются ли трубы или фитинги ProFlex CSST взаимозаменяемыми с другими брендами?
О: Нет. Каждый производитель указывает свою систему в целом (труба + фитинги), и они должны использоваться вместе.

В: Требуются ли какие-либо специальные инструменты для установки трубы ProFlex?
О: Нет.Нужны только стандартный труборез для резки трубы, серповидные гаечные ключи/плоскогубцы для затягивания фитинга и универсальный нож для снятия кожуха. Мы знаем, что некоторым производителям требуется инструмент для снятия оболочки, но это в основном связано с характером (структурой) самой оболочки этих брендов, и этот инструмент не требуется для ProFlex CSST.

В: Должна ли труба CSST быть заземлена?
О: Бронежилет CSST (черный цвет) не требует склеивания. Однако там, где существуют конфликты местного кода, он (местный код) должен иметь преимущественную силу.У нас есть соединительные зажимы для всех размеров CSST до 1-1/4 дюйма, если это необходимо. Инструкции по соединению можно найти в руководстве по установке на страницах 37-38.

В: Можно ли использовать трубы CSST для подземных прокладок?
О: Короче говоря, ProFlex CSST можно использовать под землей только в непроводящей, водонепроницаемой трубе/кабелепроводе большего диаметра без фитингов или открытой трубы. Подробности в руководстве на страницах 20-21 и 26. Мы не рекомендуем использовать трубы CSST для подземных работ просто потому, что они не предназначены для этой цели.Вместо этого рассмотрите возможность использования полиэтиленовой (ПЭ) газовой трубы, которая специально предназначена для наружной подземной установки и прямого захоронения.

В: Каково максимальное номинальное рабочее давление для трубы ProFlex?
О: максимум 5 фунтов на кв. дюйм.

В: Является ли бронежилет CSST устойчивым к ультрафиолетовому излучению?
О: Да, он устойчив к ультрафиолетовому излучению. Однако при установке на открытом воздухе на высоте менее 6 футов над уровнем земли он должен быть защищен кабелепроводом от повреждений.

В: Является ли бронежилет токопроводящим?
A: Он полупроводниковый в соответствии с ANSI LC1-2018.

В: В чем разница между желтой и черной трубой CSST?
О: CSST с желтым покрытием — это то, что некоторые называют CSST поколения 1 -го , который был предметом беспокойства из-за отсутствия или устойчивости к электрической дуге. Большинство производителей уже отказались от этого продукта по соображениям безопасности. Вариант с черным покрытием (ProFlex Flak Jacket и другие 3 марки, упомянутые выше) представляет собой трубу 2-го поколения с дугостойкой оболочкой, предназначенной для предотвращения электрического повреждения гофрированной стальной трубы.

В: Устойчива ли труба ProFlex CSST к ударам молнии?
О: В настоящее время на рынке нет газовых труб (включая трубы CSST, черные и медные трубы), которые считаются молниезащитными или молниестойкими. Генерируемый электрический заряд просто слишком высок, чтобы полностью защититься от него в случае прямого удара. Повреждение газовой системы от молнии почти всегда происходит из-за неправильного монтажа и отсутствия или ошибок в заземлении.
NFPA (Национальная ассоциация противопожарной защиты) сообщает в среднем о 370 000 пожаров в жилых домах, и из них только 160 связаны с пожарами, вызванными молнией, возникшими из газовых труб, или прибл.0,04% (1 из 2500). В это число входят все типы газовых труб. Веб-сайт CSST Facts предлагает более подробное исследование этого вопроса, показывающее, что газовая труба CSST является безопасным и жизнеспособным выбором.
ProFlex Flak Jacket™ (черный цвет), который мы продаем, представляет собой дугостойкую версию трубопровода CSST с рассеивающим электричество покрытием, которое было разработано для защиты стальных труб от повреждения электрической дугой. Руководство по установке Flak Jacket CSST содержит подробные сведения о правильной установке и методах заземления для предотвращения повреждений, связанных с молнией.

В: В каких штатах больше всего повреждений, связанных с молнией?
A: Согласно III (Институт страховой информации), 10 штатов с наибольшим количеством претензий, связанных с молнией * , включают (в порядке убывания количества претензий): Флориду, Техас, Джорджию, Луизиану, Северную Каролину, Калифорнию ** , Алабама, Иллинойс, Арканзас и Вирджиния.
Кроме того, по данным Национальной сети обнаружения молний Vaisala, на западном побережье, в самых северных (граничащих с Канадой) и северо-восточных штатах наблюдается наименьшая активность молний, ​​а в центральных и юго-восточных штатах наблюдается наибольшая активность.
*все виды претензий
**из-за большого количества жителей и зданий в этом штате

В: Подходит ли труба CSST для самостоятельной установки?
О: Нет. Как и во всех проектах по прокладке газопровода, установку должны выполнять только квалифицированные и лицензированные специалисты в соответствии со всеми применимыми местными и национальными нормами.

Что такое гофрированная труба?

Что такое гофрированная труба?

Гофрированная труба: Представляет собой цилиндрическую тонкостенную гофрированную оболочку с множеством поперечных гофров.Сильфоны эластичны и могут производить смещение под действием давления, осевой силы, поперечной силы или изгибающего момента. Сильфоны обычно называют гофрированной трубой или гофрированной коробкой в ​​Америке и металлическим сильфоном или металлическим сильфоном в Европе.

Типы гофрированных труб
Гофрированные трубы в основном включают металлические сильфоны, сильфонные компенсаторы , гофрированные трубы теплообменника, короба с диафрагмой и металлические шланги. Металлические сильфоны в основном используются для компенсации тепловых деформаций, поглощения ударов и осадочных деформаций трубопроводов.Они широко используются в нефтехимической, приборостроительной, аэрокосмической, химической, электроэнергетической, цементной, металлургической и других отраслях промышленности. Гофрированные трубы из пластмассы и других материалов играют незаменимую роль в области средней передачи, силовой резьбы, станков, бытовой техники и так далее.
Сильфоны можно разделить на металлические сильфоны и неметаллические сильфоны в зависимости от материалов их состава, а также на однослойные и многослойные в зависимости от их структуры.Широко используются однослойные сильфоны. Многослойные сильфоны обладают высокой прочностью, хорошей долговечностью и низким напряжением, которые используются в важных измерениях.
Материалы сильфонов: бронза, латунь, нержавеющая сталь, сплав монель и никелевый сплав.
Материал:

  • 1. Супераустенитная специальная нержавеющая сталь: 254SMO, 904L, AL6XN.
  • 2. Дуплексная нержавеющая сталь: дуплексная сталь 2205 (S31803).
  • 3. Легированная сталь на основе никеля: INCOLOY800/800H/800HT/840/825, INCONEL600/601/690/625/X-750.
  • Сплав Харрингтона C-276/C-22/X, MONEL400/K500
  • 4. Чистый никель: N4, N6 (Ni200, Ni201).
  • 5. Штамповка титановой пластины: ГР1, ГР2, ТА1, ТА2.
  • 6. Аустенитная нержавеющая сталь: SUS304, SUS304L, SUS316, SUS316L, SUS310S, SUS321, SUS316Ti.

Компенсаторы также называются компенсаторами. Полезная модель состоит из сильфона (упругого элемента), составляющего основную часть сильфона, и аксессуаров, таких как концевая труба, кронштейн, фланец, трубопровод и т. д.Компенсатор представляет собой гибкую конструкцию, устанавливаемую на оболочку или трубопровод емкости для компенсации дополнительных нагрузок, вызванных перепадом температур и механической вибрацией. Эффективная деформация расширения сильфона используется для поглощения изменений размеров трубопроводов, каналов и емкостей, вызванных тепловым расширением и холодным сжатием, или для компенсации осевых, поперечных и угловых смещений трубопроводов, каналов и емкостей. Его также можно использовать для снижения шума, вибрации и обогрева.Чтобы предотвратить деформацию трубопровода или повреждение, вызванное тепловым удлинением или термическим напряжением во время нагрева, на трубопроводе необходимо установить компенсаторы для компенсации теплового удлинения трубопровода, чтобы уменьшить напряжение стенки трубы и силу, действующую на клапан или опорная конструкция.
В качестве упругого компенсирующего элемента со свободным расширением компенсатор широко используется в химической промышленности, металлургии, атомной энергетике и других отраслях благодаря своей надежной работе, хорошим характеристикам и компактной конструкции.Существует много видов компенсаторов, используемых в контейнерах. Что касается формы гофра, то наиболее широко используются U-образные компенсаторы, за которыми следуют омега-образные и С-образные компенсаторы. С точки зрения конструктивной компенсации компенсаторы, используемые в трубопроводах, можно разделить на универсальные, разгруженные по давлению, шарнирные и универсальные.
Классификация
Металлический компенсатор
(1) Гибкий компенсатор

Согните трубу в U-образную или другую форму (рис.1), также известный как изгиб на растяжение. Это деформационный шов, компенсируемый способностью тела к упругой деформации. Он имеет преимущества хорошей прочности, длительного срока службы и может быть изготовлен на месте. Его недостатками являются большое занимаемое пространство, большой расход стали и высокое сопротивление трению. Этот компенсатор широко используется в различных паровых трубах и длинных трубах.


Рис. 1 Изгиб компенсатора

(2) Сильфонный компенсатор

Сильфонный компенсатор представляет собой компенсатор, изготовленный из металлических сильфонов.Он может расширяться вдоль оси трубопровода и допускать небольшой изгиб. На рис. 2 показан обычный осевой сильфонный компенсатор, который используется для компенсации осевой длины трубопровода. Для предотвращения чрезмерной компенсации на обоих концах сильфона установлена ​​защитная стяжка или защитное кольцо, а на двух концах трубопроводов, соединенных с сильфоном, – направляющая скоба. Кроме того, существуют угловые и поперечные компенсаторы, которыми можно компенсировать угловые и поперечные деформации трубопровода.Преимуществами этого типа компенсаторов являются экономия места, экономия материалов, простота стандартизации и серийного производства, но недостатком является короткий срок службы. Сильфонные компенсаторы обычно используются в трубах с низкой температурой и давлением и небольшой длины. С усовершенствованием технологии производства сильфонов расширяется область применения этого вида компенсаторов. В настоящее время сильфонные компенсаторы могут применяться в трубопроводных системах с максимальным давлением 6,0 МПа.


Инжир.2 сильфонных компенсатора

(3) Втулочный компенсатор
Компенсатор корпуса состоит из внутреннего и внешнего корпусов, которые могут перемещаться в осевом направлении относительно друг друга. Уплотнение сальниковой коробки используется между внутренним и внешним корпусом. При использовании держите оба конца трубы движущимися по оси. Продукт в основном состоит из втулки (сердечника), кожуха, уплотнительного материала и т. д. Он используется для компенсации осевого расширения трубопровода и осевого вращения под любым углом.Он имеет характеристики малого объема и большой компенсации. Он подходит для горячей воды, пара, жира и других сред. Он может компенсировать тепловое расширение внешней втулки за счет скольжения втулки.
Внутренняя втулка втулочного компенсатора соединяется с трубопроводом. Он использует принцип и структуру высокопроизводительного динамического уплотнения с собственным давлением. Он может свободно скользить во внешней оболочке при расширении трубопровода. Он может удовлетворить требования к герметизации любого трубопровода. Новый тип синтетического материала используется для герметизации внутреннего рукава между внешней оболочкой и внутренним рукавом, который может противостоять высоким температурам, коррозии и старению.При температуре – от 40 до 150, при особых обстоятельствах может достигать 350. Он может не только обеспечить осевое скольжение, но и предотвратить утечку среды внутри трубы.
Неметаллический компенсатор
(1) Резиновый компенсатор воздуховода
Резиновый компенсатор воздуховода подразделяется на четыре типа: FDZ, FVB, FUB и XB. Состоит из резины и резинотканевого композиционного материала, стального фланца, втулки и теплоизоляционного материала. Он в основном используется для гибкого соединения между различными вентиляторами и воздуховодами.Его функциями являются амортизация, шумоподавление, уплотнение, среднее сопротивление, простота перемещения и установки, и это кольцо. В области защиты окружающей среды это идеальный аксессуар для амортизации, шумоподавления, удаления дыма и удаления пыли.
(2) Компенсаторы волокнистых тканей
Тканевые компенсаторы в основном изготавливаются из устойчивых к высоким температурам материалов, таких как волокнистые ткани, резина и т.д. Он может компенсировать вибрацию вентилятора и воздуховода, а также деформацию воздуховода.Компенсатор из волокнистой ткани может компенсировать осевые, поперечные и угловые изделия. Он имеет характеристики отсутствия тяги, упрощенной конструкции опоры, коррозионной стойкости, высокой термостойкости, снижения шума и вибрации. Он особенно подходит для труб горячего воздуха и пылепроводов на электростанциях. Волокнистые ткани и изолирующий хлопковый корпус в неметаллических компенсаторах обладают функциями звукопоглощения и виброизоляции, что позволяет эффективно снизить шум и вибрацию котлов, вентиляторов и других систем.Полезная модель имеет преимущества простой конструкции, легкого веса и удобного обслуживания.
Металлорукав
Металлорукав является важным элементом соединительных трубопроводов современного промышленного оборудования.
Поскольку внутреннее напряжение, возникающее при случайном изгибе и при условии номинального радиуса изгиба, очень мало, это может значительно упростить монтажные работы, а также сыграть определенную роль в обеспечении безопасной работы трубопроводной системы. Это основная причина, по которой в некоторых трубопроводных системах необходимо использовать металлические шланги.Здесь в полной мере воплощены хорошие комплексные характеристики металлорукава. В общепромышленной сфере, помимо давления и температуры, часто возникают суровые условия, такие как усталость, коррозия, вибрация, сжатие, удары и так далее. В таких условиях наиболее целесообразно компенсировать позиционное перемещение трубопроводов. Металлический шланг может поглощать вибрации. Это может не только улучшить способность трубопроводной системы к усталостным повреждениям, но и снизить уровень шума.
Структура
Металлический шланг в основном состоит из сильфона, сетчатых рукавов и соединений.Сильфоны представляют собой корпус металлорукава, играющий гибкую роль; сетчатые рукава играют роль укрепления и экранирования; суставы играют роль соединительных. Для различных требований использования они соединяются по-разному: сильфоны, сетчатые рукава и соединения соединяются с помощью сварки, называемой сваркой; механический зажим, называемый механическим зажимом; кроме того, существует комбинация двух методов, называемая гибридной.
Сетчатый рукав: Сетчатый рукав изготавливается из нескольких переплетенных между собой прядей проволоки или ряда расщепленных металлических полос в определенном порядке.Он устанавливается на внешней поверхности металлического сильфона под заданным углом и играет роль усиления и экранирования. Сетчатый рукав не только распределяет статическую нагрузку на металлорукав в осевом и радиальном направлениях, но и обеспечивает безопасную и надежную работу металлорукава в условиях пульсации жидкости по трубопроводу. В то же время это также гарантирует, что гофрированная часть шланга не будет напрямую подвергаться механическим повреждениям, таким как относительное трение и удары.Прочность гофрированной трубы с сетчатым рукавом можно увеличить более чем в десять-десять раз. Максимальная защитная способность может достигать 99,95%. Материал сетчатой ​​втулки обычно такой же, как и у сильфона. Есть также два вида материалов, используемых в комбинации. В обычных металлических шлангах используется только один слой сетчатого рукава; в особых случаях также плетут два или три слоя. В соответствии с размером сильфона и различными требованиями к использованию его обычно изготавливают из проволоки диаметром 0.3-0,8 мм или полосы толщиной 0,2-0,5 мм. Катанка 4-15 на акцию и ленты 1 на слиток. Большинство производимых рукавов из стальной проволоки состоят из 24, 36, 48 и 64 нитей. Также имеются 96 нитей, 120 нитей и 144 нити гофрированных труб особо большого диаметра. К основным параметрам вязания сетчатого рукава относятся не только количество нитей, диаметр проволоки, количество и толщина слитка, но и площадь покрытия, расстояние вязания и угол вязания. Они являются важной основой для определения характеристик металлических шлангов.
Соединение: Функция соединения заключается в соединении сетчатой ​​втулки с сильфоном в целом. В то же время соединение является частью соединения между металлорукавом и металлорукавом или другой трубной арматурой и оборудованием. Это гарантирует нормальную работу среды в трубопроводной системе. Материалы соединений обычно такие же, как у сильфонов и сетчатых втулок, в основном из нержавеющей стали. Для снижения производственных затрат некоторые металлические рукава большего диаметра могут быть изготовлены из углеродистой стали при транспортировке агрессивных или неагрессивных сред.Для соединения металлорукавов с агрессивной средой, если в конструкции приняты соответствующие меры, исключающие контакт со средой, может применяться и углеродистая сталь. Конструктивные формы соединений обычно делятся на три категории: спиральные, фланцевые и быстроразъемные.
1. Тип резьбы: Соединение металлорукава диаметром менее 50 мм в основном резьбового типа под высокое рабочее давление. Когда резьба затягивается, внутренняя и внешняя конические поверхности двух соединений плотно совмещаются для обеспечения герметичности.Угол конуса обычно составляет 60 градусов, но может быть и 74 градуса. Конструкция обладает хорошими уплотняющими характеристиками, но при монтаже необходимо обеспечить соосность двух стыковых частей. Чтобы решить проблемы повторной разборки, сборки и концентричности, которые часто возникают в практической технике, соединение также может быть спроектировано как взаимодействие конической поверхности и сферической головки.
2. Тип фланца: Соединение металлорукава диаметром более 25 мм в основном фланцевого типа при общем рабочем давлении.Герметизируется в виде врезно-пазового взаимодействия. Фланец петлителя может вращаться в радиальном направлении или скользить в осевом направлении для соединения двух корпусов под действием натяжения крепежного болта. Уплотнительные характеристики конструкции хорошие, но обработка сложна, а поверхность уплотнения легко повредить. В особых случаях, требующих быстрой разгрузки, отверстия, через которые проходит крепежный болт, могут быть вырезаны и превращены во фланец быстрой разгрузки.
3. Быстрый тип: Соединения всех видов металлорукавов диаметром менее 100 мм обычно быстроразъемные при условии быстрой загрузки и разгрузки. Он обычно используется во фторопластах или специальной резине, изготовленной из уплотнительного кольца «О». При перемещении рукоятки под определенным углом когтевой палец, эквивалентный многозаходному, блокируется; чем сильнее прижато уплотнительное кольцо, тем лучше его уплотняющая способность. Структура больше всего подходит для пожаров, полей сражений и других случаев, когда необходима быстрая загрузка и разгрузка.За несколько секунд набор разъемов можно установить или разобрать без каких-либо специальных инструментов.
Характеристика
Поскольку основные части шланга изготовлены из аустенитной нержавеющей стали, гарантируется превосходная термостойкость и коррозионная стойкость шланга. Диапазон рабочих температур шланга очень широк, от – 196 до 600 С. Подходящая марка нержавеющей стали для шланга выбирается в зависимости от агрессивности среды, в которой используется шланг, что может обеспечить коррозионную стойкость шланг.

  • 1. Металлорукав изготовлен из нержавеющей стали 1Cr18Ni9Ti с высокой коррозионной стойкостью.
  • 2. Корпус трубки шланга представляет собой гидроформовочный корпус из тонкостенной трубы из нержавеющей стали, который обладает высокой гибкостью, гибкостью, гибкостью и антивибрационными свойствами. Плетеный сетчатый рукав усилен, чтобы защитить его и повысить несущую способность.
  • 3. Соединение обоих концов шланга может быть выполнено в других режимах соединения, кроме резьбы и стандартного фланца, что удобно для соединения и использования.
  • 4. Продукт не только подходит для соединения с вращающимся соединением, но также широко используется для гибкого соединения транспортировки различных жидких сред.

Коррозионная стойкость, стойкость к высоким температурам, стойкость к низким температурам (- 196 +420), легкий вес, небольшой размер, хорошая гибкость. Он широко используется в авиационной, аэрокосмической, нефтяной, химической промышленности, металлургии, электроэнергетике, бумагоделательной, деревообрабатывающей, текстильной, строительной, медицинской, пищевой, табачной, транспортной и других отраслях промышленности.

  • 1. Гибкий рукав между витками металлорукава с малым радиусом изгиба.
  • 2. Металлический шланг обладает хорошей гибкостью, отсутствием препятствий или жесткости.
  • 3. Металлический шланг имеет малый вес и хорошую консистенцию калибра.
  • 4. Металлический шланг имеет хорошую гибкость, многократную гибкость и гибкость.
  • 5. Металлический шланг обладает хорошей коррозионной стойкостью и устойчивостью к высоким температурам.
  • 6. Металлический шланг обладает хорошей износостойкостью и защитой от крысиных укусов, а также предотвращает износ внутренних проводов.
  • 7. Металлический шланг обладает высокой устойчивостью к изгибу, растяжению и боковому давлению.
  • 8. Металлический шланг мягкий, гладкий, его легко установить и найти.
  • 9. Существует множество соединений шлангов с металлическими шлангами, которые легко соединяются с инструментами и оборудованием.

Способ установки
Хотя металлический шланг можно сжимать и растягивать, если он не установлен в нужном месте, он быстро порвется и сократит срок его службы.
Шланг можно установить горизонтально, вертикально или наклонно. В идеале он должен быть установлен вертикально. В то же время следует избегать установки рядом с колесом, а при необходимости можно установить перегородки.
Обычно металлорукава можно разделить на три длины: первая — длина сжатия, то есть длина при сжатии рукава до предельного положения; вторая – установочная длина, представляющая собой длину шланга, когда он находится в среднем положении половины максимального водоизмещения; третья – длина растяжения, длина, когда шланг растягивается до максимального предела.
При установке шланга шланг должен располагаться в среднем положении, то есть на так называемой установочной длине. При установке в этом положении шланг может двигаться в двух направлениях, когда на него действует осевая нагрузка. В противном случае, если он сможет двигаться только в одном направлении, это повлияет на прочность металлорукава и сократит срок его службы.
В процессе фактической установки, учитывая, что измерение длины шланга по результатам расчета может повлиять на эффективность производства, некоторые иностранные производители устанавливают линейку непосредственно на шланг и отрезают линейку после установки.

  • 1. При выборе металлического шланга для облегчения установки выбирайте металлический шланг со свободным фланцем на одном конце, насколько это возможно.
  • 2. Поверхность металлического шланга должна быть защищена, чтобы предотвратить сварочный шлак и ожог металлического шланга от дуги во время сварочных работ на строительной площадке.
  • 3. Категорически запрещается скрученная установка металлорукавов.
  • 4. Он не должен перегибаться по корню металлорукава.Не должно быть мертвого изгиба.
  • 5. Среда не должна вызывать коррозию сильфонов. Содержание хлоридов в среде должно быть менее 25 частей на миллион.
  • 6. Строгая схема установки и правильный метод установки. (См. Руководство по установке)
  • 7. Категорически запрещается механическое повреждение уплотнительной поверхности фланца.

Металлический сильфон
Металлический сильфон представляет собой разновидность обычной гофрированной трубы с обычным внешним видом. Обычно используемые металлические сильфоны изготавливаются из углеродистой стали, нержавеющей стали, пластика со стальной футеровкой, алюминия и т.д.В основном используется для неконцентрической осевой передачи с очень малым радиусом изгиба или неравномерным поворотом, расширением или поглощением тепловой деформации трубопровода, или для соединения между трубопроводом и трубопроводом, где установка фиксированного колена неудобна, или для соединения между трубопроводом и оборудованием.
Структура металлического сильфона

Металлические сильфоны в основном состоят из сильфона и двух соединений встык (одноразовая обработка и формовка). Эскиз конструкции показан на рис.3.


Рис. 3 Металлический сильфон

В рабочем процессе сильфона срок службы сильфона в основном зависит от максимального напряжения, возникающего в процессе работы. Для снижения напряжения рабочий объем и давление сильфона обычно уменьшают. В общем проекте предусмотрено, что рабочий объем сильфона должен быть менее половины его допустимого рабочего объема, а рабочее давление – менее половины сопротивления сильфона давлению.
Испытания произведенных сильфонов показывают, что если сильфоны работают в соответствии с вышеуказанными спецификациями, срок службы сильфонов может достигать примерно 50 000 раз.
В зависимости от характера рабочего давления допустимое смещение сильфона также отличается от смещения обычного сильфона, когда они несут только осевую нагрузку (растяжение или давление), допустимое смещение сильфона можно выбрать в пределах от 10% до 40% эффективная длина сильфона; в то время как когда на сильфон действует поперечная сосредоточенная сила, крутящий момент или комбинированная сила, допускается допустимое смещение сильфона.Смещение должно быть соответствующим образом уменьшено.
Применение многослойных сильфонов может снизить напряжение, вызванное жесткостью и деформацией, и, таким образом, значительно увеличить срок службы сильфонов.

Срок службы сильфонов будет разным при их работе в одинаковых условиях и при разных характеристиках рабочего давления (постоянные или переменные нагрузки). Очевидно, что срок службы сильфона при переменной нагрузке меньше, чем при постоянной нагрузке.

Источник: Китайский производитель гофрированных труб — Yaang Pipe Industry Co., Лимитед (www.steeljrv.com)

(Yaang Pipe Industry является ведущим производителем и поставщиком изделий из никелевого сплава и нержавеющей стали, включая фланцы из супердуплексной нержавеющей стали, фланцы из нержавеющей стали, фитинги для труб из нержавеющей стали, трубы из нержавеющей стали. Продукция Yaang широко используется в судостроении, атомной энергетике, судостроении. машиностроение, нефтяная, химическая, горнодобывающая, очистка сточных вод, природный газ и сосуды под давлением и другие отрасли промышленности.)

Если вы хотите получить больше информации о статье или поделиться с нами своим мнением, свяжитесь с нами по адресу [email protected]ком

Обратите внимание, что вас могут заинтересовать другие технические статьи, которые мы опубликовали:

Гибкая газовая труба 1 дюйм | Желтая гибкая труба

Гофрированная газовая трубка из нержавеющей стали (CSST)

Газовые трубы из гофрированной нержавеющей стали (CSST) являются многообещающей альтернативой традиционным газовым трубам с резьбой из черного железа для жилых, коммерческих и промышленных применений. Его легкий вес, гибкость и потребность в меньшем количестве соединений и фитингов делают его более простым в установке, чем традиционные трубы из черного железа с резьбой.Эти преимущества могут привести к существенной экономии труда монтажников и снижению затрат строителей.

Гофрированная газовая трубка из нержавеющей стали (CSST)

Газовые трубы из гофрированной нержавеющей стали (CSST) являются многообещающей альтернативой традиционным газовым трубам с резьбой из черного железа для жилых, коммерческих и промышленных применений. Его легкий вес, гибкость и потребность в меньшем количестве соединений и фитингов делают его более простым в установке, чем традиционные трубы из черного железа с резьбой.Эти преимущества могут привести к существенной экономии труда монтажников и снижению затрат строителей.

С 1989 года в жилых, коммерческих и промышленных зданиях было установлено более 150 миллионов футов. В течение 2002 года в США было продано и установлено около 45 миллионов футов CSST, что свидетельствует о быстром росте использования CSST в последние годы.

Гофрированные газовые трубки из нержавеющей стали (CSST) состоят из непрерывной гибкой трубы из нержавеющей стали с наружным покрытием из ПВХ.

Трубопровод изготавливается в бухтах, которые проверяются на герметичность воздухом. Чаще всего он устанавливается в конфигурации с центральным коллектором (также называемой параллельной конфигурацией) с «домашними» линиями, которые доходят до газовых приборов. Гибкие газовые трубы легкие и требуют меньше соединений, чем традиционные газовые трубы, поскольку их можно легко сгибать и прокладывать вокруг препятствий.

Многопортовый коллектор позволяет легко расширять систему в будущем для добавления помещений или дополнительных устройств.CSST имеет потенциал для более высокого уровня безопасности системы, поскольку соединения и стыки за стеной, характерные для труб из черного железа, практически исключены. Кроме того, строители и установщики отметили снижение травматизма сотрудников за счет отказа от тяжелого оборудования и аппаратуры, связанных с традиционными установками труб из черного железа.

.

Добавить комментарий

Ваш адрес email не будет опубликован.
