Фланцевая труба: Технопайпс ООО: Фланцевые трубы и фитинги

alexxlab | 30.12.1984 | 0 | Разное

Содержание

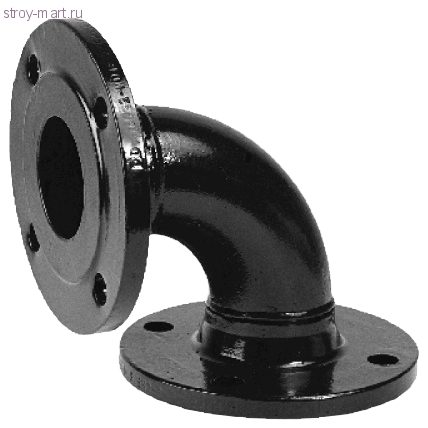

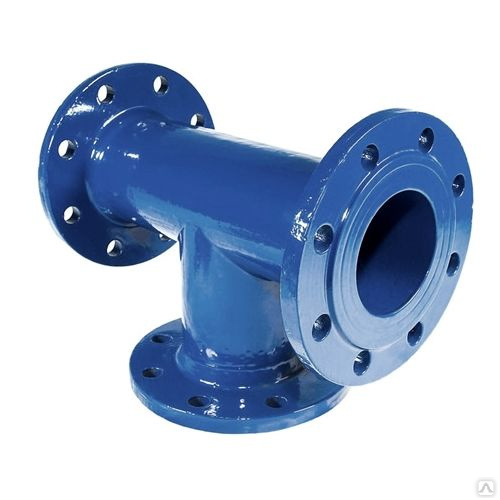

Технопайпс ООО: Фланцевые трубы и фитинги

Фланцевые соединения обеспечивают герметичность и прочность кон­струкций, а также простоту сборки и разборки.

К достоинствам фланцевых соединений следует отнести возможность монтажа трубопроводов малых и больших диаметров, применимость для арматуры из различных материалов, также возможность многократного использования. Фланцевые соединения также используются для верти­кальных трубопроводов и наружных прокладок трубопроводов.

PN10

DnТолщина стенок трубы(птп)Вес трубы с ЦПП кг/метрВес фланца кг/штука
806,015,274,7
1006,019,275,4
1256,024,007,5
1506,027,458
2006,339,4511,8
2506,852,1816,2
3006,255,2720
3506,368,1831,5
4006,581,4533
5007,5114,7342,3
6008,7156,1855,45
7008,8186,9187,5
8009,6228,73107
90010,6280,73130
100011,6338,36157,2

PN16

DnТолщина стенок трубы(тт)Вес трубы с ЦПП кг/метрВес фланца кг/штука
806,015,274,7
1006,019,275,4
1256,024,007,5
1506,0 27,458
2006,339,4512
2506,852,1816,65
3006,255,2720,3
3506,368,1831,5
4006,581,4536,5
5007,5114,7363,45
6008,7156,1890,5
7008,8186,9196
8009,6228,73114,6
90010,6280,73139
100011,6338,36187

PN25

DnТолщина стенок трубы(птп)Вес трубы с ЦПП кг/метрВес фланца кг/штука
806,015,274,7
1006,019,277
1256,024,007,8
1506,027,458,75
2006,339,4516,8
2506,852,1821,8
3006,255,2728
3506,368,1843,5
4006,581,4554,2
5007,5114,7381,7
6008,7156,18110
7008,8186,91138
8009. 6228.73178
90010.6280.73200
100011.6338.36252

Фланцевые соединения обеспечивают герметичность и прочность кон­струкций, а также простоту сборки и разборки.

К достоинствам фланцевых соединений следует отнести возможность монтажа трубопроводов малых и больших диаметров, применимость для арматуры из различных материалов, также возможность многократного использования. Фланцевые соединения также используются для верти­кальных трубопроводов и наружных прокладок трубопроводов.

Таблица 1.

DnТолщина стенок трубы(птп)Вес трубы с ЦПП кг/метрВес фланца кг/штука
806,015,274,7
1006,019,275,4
1256,024,007,5
1506,027,458
2006,339,4511,8
2506,852,1816,2
3006,255,2720
3506,368,1831,5
4006,581,4533
5007,5114,7342,3
6008,7156,1855,45
7008,8186,9187,5
8009,6228,73107
90010,6280,73130
100011,6338,36157,2

Таблица 2.

DnТолщина стенок трубы(тт)Вес трубы с ЦПП кг/метрВес фланца кг/штука
806,015,274,7
1006,019,275,4
1256,024,007,5
150 6,027,458
2006,339,4512
2506,852,1816,65
3006,255,2720,3
3506,368,1831,5
4006,581,4536,5
5007,5114,7363,45
6008,7156,1890,5
7008,8186,9196
8009,6228,73114,6
90010,6280,73139
100011,6338,36187

Таблица 3.

DnТолщина стенок трубы(птп)Вес трубы с ЦПП кг/метрВес фланца кг/штука
806,015,274,7
1006,019,277
1256,024,007,8
1506,027,458,75
2006,339,4516,8
2506,852,1821,8
3006,255,2728
3506,368,1843,5
4006,581,4554,2
5007,5114,7381,7
6008,7156,18110
7008,8186,91138

Electrosteel производит фланцевые трубы в трех исполнениях т.е.: Трубы с приварными фланцами Трубы с резьбовыми фланцами

Цельнолитые фланцевые трубы в расходуемые модели

Тип фланцевой трубыТип фланцевой трубыНоминальное давление
Сварные фланцевые трубы
Фланцы свариваются с обеих сторон тела трубыДиаметр от 80 до 1 ООО мм, длина — до 5,5 мPN 10, PN 16 (а также PN 25 под заказ)
Трубы с резьбовыми фланцами
Фланцы навинчиваются с обеих сторон тела трубыДиаметр от 80 до 300 мм, длина — до 5,5 мPN 10
Трубы с литыми фланцами
Фланцевая труба отливается как единое целое с помощью пере во го метода литья с расходуемой модельюДиаметр от 80 до 600 мм, длина — до 5,5 мPN 10,PN 16,PN 25

Предлагается широкий ассортимент внутренних и наружных покрытий,предназначенных для разнообразных типов жидкости и различных сфер применения.

Ниже приведены наиболее распространенные сочетания покрытий для антикоррозионной защиты с рекомендациями по применению.

Использование труб в различных средахВнутреннее покрытиеНаружное покрытие
Стандартные изделия для перекачки водыЦементно-песчаное покрытиеБитумное покрытие поверх цинкового покрытия
Высококоррозийная средаЦементно-песчаное покрытиеСинее эпоксидное покрытие поверх цинкового покрытия
Применение в канализационных системахЦементно-песчаное покрытие из высокоглиноземистого цементаКрасное эпоксидное покрытие поверх цинкового покрытия

Ошибка 404. Страница не найдена.

Заказать звонок

Даю согласие на обработку персональных данных

Запросить прайс

Даю согласие на обработку персональных данных

Сделать заказ

Даю согласие на обработку персональных данных

Сделать заказ

Даю согласие на обработку персональных данных

Оставить заявку

Даю согласие на обработку персональных данных

ЗАКАЗАТЬ ЗВОНОК

Введите код с картинки:

Даю согласие на обработку персональных данных

СПАСИБО ЗА ОСТАВЛЕННУЮ ЗАЯВКУ
Мы получили Вашу заявку, в ближайшее время менеджер Вам перезвонит

Мы признаем важность конфиденциальности информации. В этом документе описывается, какую личную информацию мы получаем и собираем, когда Вы пользуетесь сайтом . Мы надеемся, что эти сведения помогут Вам принимать осознанные решения в отношении предоставляемой нам личной информации.

Общедоступная информация и идентификация посетителей

На нашем сайте не предусмотрена система регистрации, поэтому если Вы просто просматриваете наш сайт, информация о Вас не публикуется нигде на сайте.

Телефонный номер, электронная почта и имя

Номер телефона, почта и имя, указываемые Вами при отправке заявки и заказе обратного звонка, не показываются другим посетителям сайта. Мы можем сохранять полученные данные и другие письма, отправленные Вами, чтобы обрабатывать Ваши заявки, отвечать на запросы клиентов и совершенствовать уровень обслуживания.

Цели сбора и обработки персональной информации пользователей

На сайте есть возможность заказа обратного звонка, отправки электронной почты и возможность оставить заявку на услуги. Ваше добровольное согласие на заказ обратного звонка и (или) отправку электронной почты и (или) оставление заявки на услуги подтверждается путем ввода Вашего Имени и Номера Телефона или Электронной Почты в форму заявки, форму отправки письма и в форму заказа обратного звонка. Ваше Имя используется для личного обращения к Вам, а Номер Телефона и/или Электронная Почта — для связи с Вами нашими сотрудниками для предложения наших услуг, ответа на Ваши вопросы и для других видов обработки Вашего обращения. Пользователь предоставляет свои данные добровольно, только после этого, в дальнейшем, с ним связывается наш сотрудник. Данные хранятся в архиве до тех пор, пока существует наша компания.

Условия обработки и её передачи третьим лицам

Ваши Имя и Номер телефона никогда и ни при каких условиях не будут переданы третьим лицам, исключая случаи, которые связаны с исполнением законодательства Российской Федерации.

Протоколирование

При каждом посещении сайта наши серверы автоматически записывают информацию, которую Ваш браузер передает при посещении веб-страниц. Как правило, эта информация включает запрашиваемую веб-страницу, IP-адрес компьютера, тип браузера, языковые настройки браузера, дату и время запроса, а также один или несколько файлов cookie, которые позволяют точно идентифицировать Ваш браузер.

Куки (cookie)

На сайте используются куки (Cookies), происходит сбор данных о посетителях с помощью сервисов Яндекс Метрика и Google Analitycs. Эти данные служат для сбора информации о действиях посетителей на сайте, для улучшения качества его содержания, возможностей и удобства использования. В любое время Вы можете изменить параметры в настройках Вашего браузера таким образом, чтобы браузер перестал передавать (сохранять) все файлы cookie, а также оповещал об их отправке. При этом следует учесть, что в этом случае некоторые сервисы и функции могут перестать работать.

Изменение политики конфиденциальности

На этой странице Вы сможете узнать о любых изменениях данной политики конфиденциальности. В особых случаях Вам будет выслана информация на Ваш телефон.

Затраты на доступ

Вы должны обеспечить за свой счет оборудование и подключение к Интернет, необходимые Вам для получения доступа к Сайту и его использования. Вы несете единоличную ответственность за любые затраты на доступ к Сайту через беспроводную связь или иные.

Алтай (Алтайский край)

Астрахань

Забайкальский край

Архангельск

Екатеринбург (Свердл. обл.)

Волгоград

Иркутск

Белгород

Кемерово

Ижевск (Удмуртия)

Красноярск

Владимир

Курган

Кабардино-Балкария

Приморский край

Воронеж

Новосибирск

Киров

Татарстан

Иваново

Омск

Краснодар

Хабаровск

Калининград

Пермь

МарииЭл

Якутск (Саха-Якутия)

Калуга

Томск

ННовгород

Уфа (Башкирия)

Карелия

Тюмень

Оренбург

Курск

Пенза

Липецк

ХМАО

Ростов

Москва (и область)

Челябинск

Самара

Мурманск

Ямало-Ненецкий АО

Саратов

Новгородская обл. (не путать с Н.Новгородом!)

Ставрополь

Орел

Ульяновск

Рязань

Чебоксары

Санкт-Петербург (и область)

Смоленск

Тамбов

Тверь

Тула

Ярославль

Для улучшения работы сайта и его взаимодействия с пользователями мы используем файлы cookie. Продолжая работу с сайтом, Вы разрешаете использование cookie-файлов. Вы всегда можете отключить файлы cookie в настройках Вашего браузера.

Ошибка 404. Страница не найдена.

Заказать звонок

Даю согласие на обработку персональных данных

Запросить прайс

Даю согласие на обработку персональных данных

Сделать заказ

Даю согласие на обработку персональных данных

Сделать заказ

Даю согласие на обработку персональных данных

Оставить заявку

Даю согласие на обработку персональных данных

ЗАКАЗАТЬ ЗВОНОК

Введите код с картинки:

Даю согласие на обработку персональных данных

СПАСИБО ЗА ОСТАВЛЕННУЮ ЗАЯВКУ
Мы получили Вашу заявку, в ближайшее время менеджер Вам перезвонит

Мы признаем важность конфиденциальности информации. В этом документе описывается, какую личную информацию мы получаем и собираем, когда Вы пользуетесь сайтом . Мы надеемся, что эти сведения помогут Вам принимать осознанные решения в отношении предоставляемой нам личной информации.

Общедоступная информация и идентификация посетителей

На нашем сайте не предусмотрена система регистрации, поэтому если Вы просто просматриваете наш сайт, информация о Вас не публикуется нигде на сайте.

Телефонный номер, электронная почта и имя

Номер телефона, почта и имя, указываемые Вами при отправке заявки и заказе обратного звонка, не показываются другим посетителям сайта. Мы можем сохранять полученные данные и другие письма, отправленные Вами, чтобы обрабатывать Ваши заявки, отвечать на запросы клиентов и совершенствовать уровень обслуживания.

Цели сбора и обработки персональной информации пользователей

На сайте есть возможность заказа обратного звонка, отправки электронной почты и возможность оставить заявку на услуги. Ваше добровольное согласие на заказ обратного звонка и (или) отправку электронной почты и (или) оставление заявки на услуги подтверждается путем ввода Вашего Имени и Номера Телефона или Электронной Почты в форму заявки, форму отправки письма и в форму заказа обратного звонка. Ваше Имя используется для личного обращения к Вам, а Номер Телефона и/или Электронная Почта — для связи с Вами нашими сотрудниками для предложения наших услуг, ответа на Ваши вопросы и для других видов обработки Вашего обращения. Пользователь предоставляет свои данные добровольно, только после этого, в дальнейшем, с ним связывается наш сотрудник. Данные хранятся в архиве до тех пор, пока существует наша компания.

Условия обработки и её передачи третьим лицам

Ваши Имя и Номер телефона никогда и ни при каких условиях не будут переданы третьим лицам, исключая случаи, которые связаны с исполнением законодательства Российской Федерации.

Протоколирование

При каждом посещении сайта наши серверы автоматически записывают информацию, которую Ваш браузер передает при посещении веб-страниц. Как правило, эта информация включает запрашиваемую веб-страницу, IP-адрес компьютера, тип браузера, языковые настройки браузера, дату и время запроса, а также один или несколько файлов cookie, которые позволяют точно идентифицировать Ваш браузер.

Куки (cookie)

На сайте используются куки (Cookies), происходит сбор данных о посетителях с помощью сервисов Яндекс Метрика и Google Analitycs. Эти данные служат для сбора информации о действиях посетителей на сайте, для улучшения качества его содержания, возможностей и удобства использования. В любое время Вы можете изменить параметры в настройках Вашего браузера таким образом, чтобы браузер перестал передавать (сохранять) все файлы cookie, а также оповещал об их отправке. При этом следует учесть, что в этом случае некоторые сервисы и функции могут перестать работать.

Изменение политики конфиденциальности

На этой странице Вы сможете узнать о любых изменениях данной политики конфиденциальности. В особых случаях Вам будет выслана информация на Ваш телефон.

Затраты на доступ

Вы должны обеспечить за свой счет оборудование и подключение к Интернет, необходимые Вам для получения доступа к Сайту и его использования. Вы несете единоличную ответственность за любые затраты на доступ к Сайту через беспроводную связь или иные.

Алтай (Алтайский край)

Астрахань

Забайкальский край

Архангельск

Екатеринбург (Свердл. обл.)

Волгоград

Иркутск

Белгород

Кемерово

Ижевск (Удмуртия)

Красноярск

Владимир

Курган

Кабардино-Балкария

Приморский край

Воронеж

Новосибирск

Киров

Татарстан

Иваново

Омск

Краснодар

Хабаровск

Калининград

Пермь

МарииЭл

Якутск (Саха-Якутия)

Калуга

Томск

ННовгород

Уфа (Башкирия)

Карелия

Тюмень

Оренбург

Курск

Пенза

Липецк

ХМАО

Ростов

Москва (и область)

Челябинск

Самара

Мурманск

Ямало-Ненецкий АО

Саратов

Новгородская обл. (не путать с Н.Новгородом!)

Ставрополь

Орел

Ульяновск

Рязань

Чебоксары

Санкт-Петербург (и область)

Смоленск

Тамбов

Тверь

Тула

Ярославль

Для улучшения работы сайта и его взаимодействия с пользователями мы используем файлы cookie. Продолжая работу с сайтом, Вы разрешаете использование cookie-файлов. Вы всегда можете отключить файлы cookie в настройках Вашего браузера.

Ошибка 404. Страница не найдена.

Заказать звонок

Даю согласие на обработку персональных данных

Запросить прайс

Даю согласие на обработку персональных данных

Сделать заказ

Даю согласие на обработку персональных данных

Сделать заказ

Даю согласие на обработку персональных данных

Оставить заявку

Даю согласие на обработку персональных данных

ЗАКАЗАТЬ ЗВОНОК

Введите код с картинки:

Даю согласие на обработку персональных данных

СПАСИБО ЗА ОСТАВЛЕННУЮ ЗАЯВКУ
Мы получили Вашу заявку, в ближайшее время менеджер Вам перезвонит

Мы признаем важность конфиденциальности информации. В этом документе описывается, какую личную информацию мы получаем и собираем, когда Вы пользуетесь сайтом . Мы надеемся, что эти сведения помогут Вам принимать осознанные решения в отношении предоставляемой нам личной информации.

Общедоступная информация и идентификация посетителей

На нашем сайте не предусмотрена система регистрации, поэтому если Вы просто просматриваете наш сайт, информация о Вас не публикуется нигде на сайте.

Телефонный номер, электронная почта и имя

Номер телефона, почта и имя, указываемые Вами при отправке заявки и заказе обратного звонка, не показываются другим посетителям сайта. Мы можем сохранять полученные данные и другие письма, отправленные Вами, чтобы обрабатывать Ваши заявки, отвечать на запросы клиентов и совершенствовать уровень обслуживания.

Цели сбора и обработки персональной информации пользователей

На сайте есть возможность заказа обратного звонка, отправки электронной почты и возможность оставить заявку на услуги. Ваше добровольное согласие на заказ обратного звонка и (или) отправку электронной почты и (или) оставление заявки на услуги подтверждается путем ввода Вашего Имени и Номера Телефона или Электронной Почты в форму заявки, форму отправки письма и в форму заказа обратного звонка. Ваше Имя используется для личного обращения к Вам, а Номер Телефона и/или Электронная Почта — для связи с Вами нашими сотрудниками для предложения наших услуг, ответа на Ваши вопросы и для других видов обработки Вашего обращения. Пользователь предоставляет свои данные добровольно, только после этого, в дальнейшем, с ним связывается наш сотрудник. Данные хранятся в архиве до тех пор, пока существует наша компания.

Условия обработки и её передачи третьим лицам

Ваши Имя и Номер телефона никогда и ни при каких условиях не будут переданы третьим лицам, исключая случаи, которые связаны с исполнением законодательства Российской Федерации.

Протоколирование

При каждом посещении сайта наши серверы автоматически записывают информацию, которую Ваш браузер передает при посещении веб-страниц. Как правило, эта информация включает запрашиваемую веб-страницу, IP-адрес компьютера, тип браузера, языковые настройки браузера, дату и время запроса, а также один или несколько файлов cookie, которые позволяют точно идентифицировать Ваш браузер.

Куки (cookie)

На сайте используются куки (Cookies), происходит сбор данных о посетителях с помощью сервисов Яндекс Метрика и Google Analitycs. Эти данные служат для сбора информации о действиях посетителей на сайте, для улучшения качества его содержания, возможностей и удобства использования. В любое время Вы можете изменить параметры в настройках Вашего браузера таким образом, чтобы браузер перестал передавать (сохранять) все файлы cookie, а также оповещал об их отправке. При этом следует учесть, что в этом случае некоторые сервисы и функции могут перестать работать.

Изменение политики конфиденциальности

На этой странице Вы сможете узнать о любых изменениях данной политики конфиденциальности. В особых случаях Вам будет выслана информация на Ваш телефон.

Затраты на доступ

Вы должны обеспечить за свой счет оборудование и подключение к Интернет, необходимые Вам для получения доступа к Сайту и его использования. Вы несете единоличную ответственность за любые затраты на доступ к Сайту через беспроводную связь или иные.

Алтай (Алтайский край)

Астрахань

Забайкальский край

Архангельск

Екатеринбург (Свердл. обл.)

Волгоград

Иркутск

Белгород

Кемерово

Ижевск (Удмуртия)

Красноярск

Владимир

Курган

Кабардино-Балкария

Приморский край

Воронеж

Новосибирск

Киров

Татарстан

Иваново

Омск

Краснодар

Хабаровск

Калининград

Пермь

МарииЭл

Якутск (Саха-Якутия)

Калуга

Томск

ННовгород

Уфа (Башкирия)

Карелия

Тюмень

Оренбург

Курск

Пенза

Липецк

ХМАО

Ростов

Москва (и область)

Челябинск

Самара

Мурманск

Ямало-Ненецкий АО

Саратов

Новгородская обл. (не путать с Н.Новгородом!)

Ставрополь

Орел

Ульяновск

Рязань

Чебоксары

Санкт-Петербург (и область)

Смоленск

Тамбов

Тверь

Тула

Ярославль

Для улучшения работы сайта и его взаимодействия с пользователями мы используем файлы cookie. Продолжая работу с сайтом, Вы разрешаете использование cookie-файлов. Вы всегда можете отключить файлы cookie в настройках Вашего браузера.

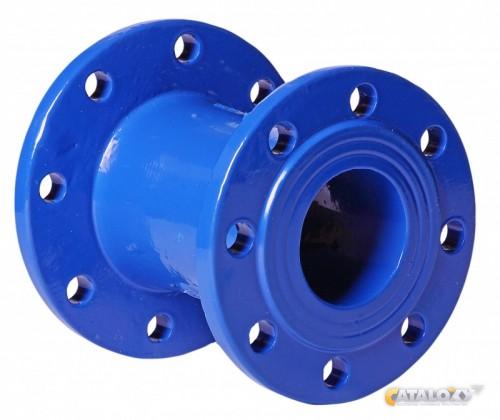

Труба напорная фланцевая с двумя фланцами vonRollducpur

Труба напорная фланцевая с двумя фланцами vonRollducpur | Инконстрой

Главная Продукция Трубы и фитинги Трубы

Описание

Труба изготавливается методом центробежноголитья. Наружное покрытие – цинк-битум, внутреннее покрытие – полиуретан (PUR). Возможно применение в условиях высокой коррозионной нагрузки, для питьевой, технической, мягкой, жесткой воды. Для сред с показателем pH от 1 до 14. Прочность, надежность, срок службы более 100 лет, минимальные потери напора благодаря минималльному коэффициенту шероховатости, отсутствие необходимости подготовки песчаного основания и засыпки песком, высокая эффективность и экономичность.

Параметры

Тип: 2019

Диаметр: от 80 до 600

Давление: 10;16

Материал: ВЧШГ

Комплексная система трубопроводов из высокопрочного чугуна с шаровидным графитом (ВЧШГ), имеющая модульную структуру со специальным полиуретановым покрытием.

Конструктивная длина труб: 6 м

Полиуретановое покрытие PUR было разработано компанией vonRollhydro в 1972 г. и с тех пор постоянно усовершенствуется. Полиуретан надежно защищает трубы из высокопрочного чугуна с шаровидным графитом (ВЧШГ) от коррозии и одновременно обеспечивает гигиеничность питьевой воды.

По сравнению с другими видами покрытий, полиуретан, используемый в качестве внутреннего покрытия трубы, при контакте с различными средами, такими как питьевая вода, сточные воды, деминерализованная техническая вода и газ, а также агрессивными веществами, например серной кислотой, демонстрирует высочайшую стойкость. Наружное полиуретановое покрытие PUR подходит для любых видов грунтов.

Проверенная временем технология нанесения полиуретанового покрытия гарантирует отсутствие пор и максимальную прочность сцепления ВЧШГ. Зеркально-гладкая поверхность полиуретана и увеличенный по сравнению с другими трубами внутренний диаметр способствуют улучшению гидродинамических свойств.

Полиуретан используется как для внутреннего, так и для наружного покрытия. Благодаря эластичности полиуретана покрытие остается неповрежденным даже при деформации трубы.

Классы труб для систем водоснабжения согласно стандартам EN 545 и ISO 2531
Класс труб для систем отведения сточных вод согласно стандарту EN 598

Превосходное сочетание материалов – высокопрочного чугуна с шаровидным графитом (ВЧШГ) и полиуретана – а также проверенная временем технология соединения с помощью раструбных муфт гарантируют высочайшую эффективность и дают пользователям следующие преимущества:

• Большой срок службы
• Экономичная прокладка трубопроводов
• Полная защита от коррозии
• Подходит для всех видов воды
• Абсолютная гигиеничность
• Высокая механическая прочность
• Компенсация движения грунта
• Возможность использования при высоком рабочем давлении
• Отличные гидродинамические свойства
• Простая нарезка и засверловка
• Низкие расходы на содержание

Узнайте больше о преимуществах нашей продукции в презентации pdf

Трубы и фитинги

Запорная арматура

Мониторинг сетей

Люки и ливневые лотки

Свяжитесь с нами

Вас приятно удивит скорость нашего ответа

Спасибо за обращение, в ближайшее время наш менеджер свяжется с вами

Мы ценим вашу конфиденциальность. Вся переданная информация защищена и не будет распространятся третьим лицам.

Инконстрой

поставки оборудования

197183, Санкт-Петербург,
ул. Дибуновская, д.50, лит А
офис 104

Телефон +7 (812) 640 28 72

E-mail [email protected]

Аква-ИКС

выявление утечек

197183, Санкт-Петербург,
ул. Дибуновская, д.50, лит А
офис 105

Телефон +7 (812) 640 28 72

E-mail [email protected]

  • О компании
  • О нас
  • СМИ
  • Документы
  • Продукция
  • Трубы и фитинги
  • Запорная арматура
  • Люки и ливневые лотки
  • Мониторинг сетей водоснабжения
  • Услуги
  • Комплексный мониторинг водопроводных систем
  • Контакты

Сделано с любовью. DarkHorse. | Icons by Sergey Demushkin, Loïc Poivet, Nhung Tang, Carlos Salgado, Daan Dirk, Davide Dosse Dossena from the Noun Project

© 2022 ИнКонСтрой. Все права защищены.

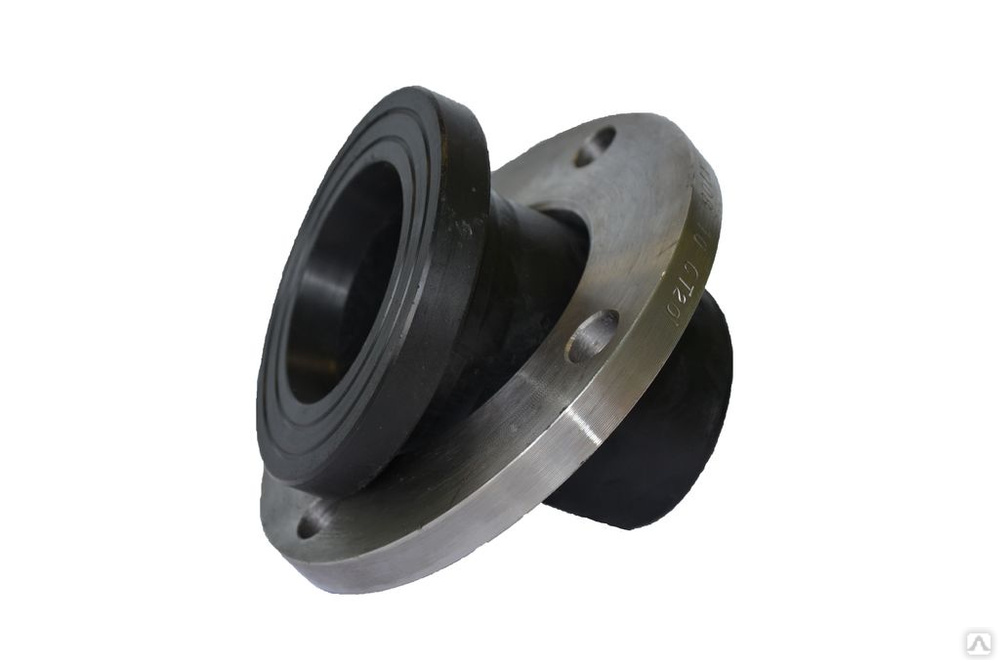

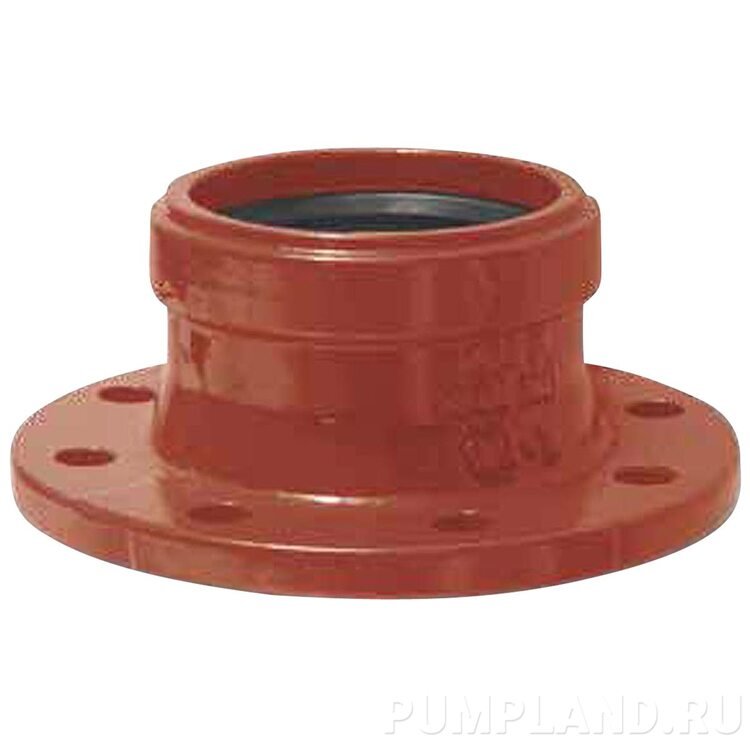

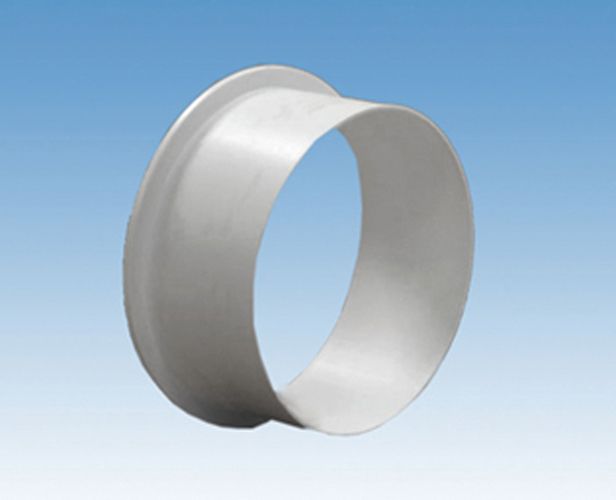

Фланцевый адаптер тип RKPE для полиэтиленовой и ПВХ трубы



Фланцевый адаптер тип RKPE для полиэтиленовой и ПВХ трубы | Запорная арматура EFEKT

Пластиковые трубы, фитинги +7 (495) 128-0337, +7 (812) 449-3073, +7 (812) 449-1534

  • Электросварные фитинги, шаровые краны

    fox fittings

    от ведущего мирового производителя фитингов fox fittings на складе в Санкт-Петербурге.

  • Запорная арматура, гидранты, обжимные фланцы

    Jafar+Avk+Hawle

    для труб ПНД, ПВХ, ПП, чугунных и стальных в системах водоснабжения, газоснабжения, пожаротушения, канализации, водоотведения

  • Питьевое водоснабжение и газ

    Трубы в отрезках

    Отрезки длиною 12 метров для питьевого водоснабжения с синими полосами, для газа — с жёлтыми.

  • Питьевое водоснабжение

    Трубы в бухтах

    Бухты по 50, 100, 150 и 200 метров. Предназначаются для питьевого водоснабжения, напорной и кабельной канализации. Применяется для прокладки в траншею, проколах и ГНБ.

  • Водоснабжение и газ

    с защитным слоем

    Повышен срок службы до 100 лет. Не требуется подсыпка, защитное покрытие не допускает царапин, увеличен коэффициент прочности. Покрытие синего цвета — вода, желтого — газ.

  • Промышленные трубопроводные системы

    Georg Fischer

    Всё для систем водоочистки, гальваники, микроэлектроники, фармацевтики, медицины, химической промышленности, судостроения из пластика PVC-U, PVC-C, PP-n, PP-h, PVDF.

    • Синонимы: фланцевая муфта, муфта-фланец
    • Материал: ковкий чугун
    • Цвет: ral 5015
    • Размеры (мм): 50, 65, 80, 100, 125, 150, 200, 250, 300, 400
    • Каталог, сертификаты efekt
    • Прайс на продукцию efekt

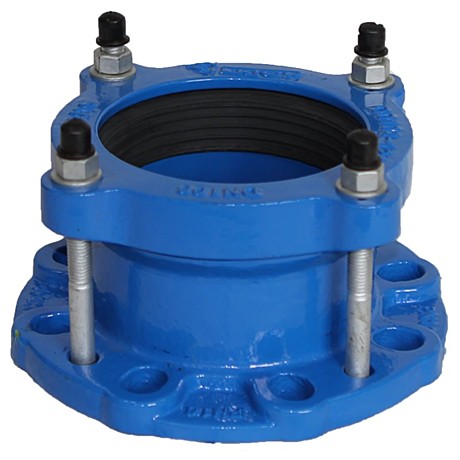

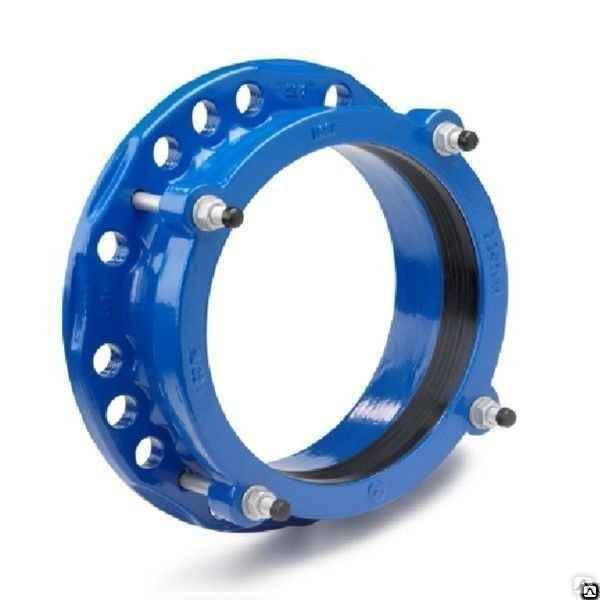

Фланцевый адаптер тип rkpe с латунным кольцом предназначен для устойчивого фланцевого соединения полиэтиленовой трубы (трубы пвх). Синонимы: фланцевая муфта или муфта-фланец для трубы пнд/пвх. Латунное кольцо повышает соосность и предохраняет от смещения при подвижках почвы.

Фланцевый адаптер тип rkpe с латунным кольцом завода efekt имеет размеры DN/Dr в мм: 50 х 63, 65 х 63, 60 х 75, 65х75, 80 х 90, 100 х 110, 100 х 125, 125 х 125, 150 х 160. 200 х 200, 200 х 225, 250 х 250, 300 х 315.

Цена устойчивой фланцевой муфты указана справа от фото в прайсе на продукцию efekt. Кроме цены там же в каталоге указаны материалы, конструктивные, весовые характеристики и размеры адаптера. Адаптер устойчивый от смещения для полиэтиленовых и труб pvc с латунным кольцом имеет сертификат и паспорт, соответствует международным, европейским и российским стандартам. Купить адаптер для пнд/пвх труб можно в Санкт-Петербурге (СПб) на ул. Салова 53. Наличие и цену уточняйте перед покупкой в отделе продаж. Возможна доставка из Санкт-Петербурга в любой город России через транспортные компании.

Материалы и конструктивные характеристики фланцевого адаптера тип rkpe

  • Корпус изготовлен из ковкого чугуна EN-GJS-500-7
  • Производится в соответствии с DIN EN-545
  • Фиксирующее кольцо изготовлено из латуни
  • Фланцы в соответствии с PN-EN 1092-2:1999 [DIN 2501]
  • Полное покрытие антикоррозийной эпоксидной краской с min. толщиной 250 микрон в RAL5015 в соответствии с EN ISO 12944-5:2009 и DIN 30677-2, защита от электрического пробоя 3 кВА
  • Производство и гарантия качества в соответствии с EN ISO 9001:2015

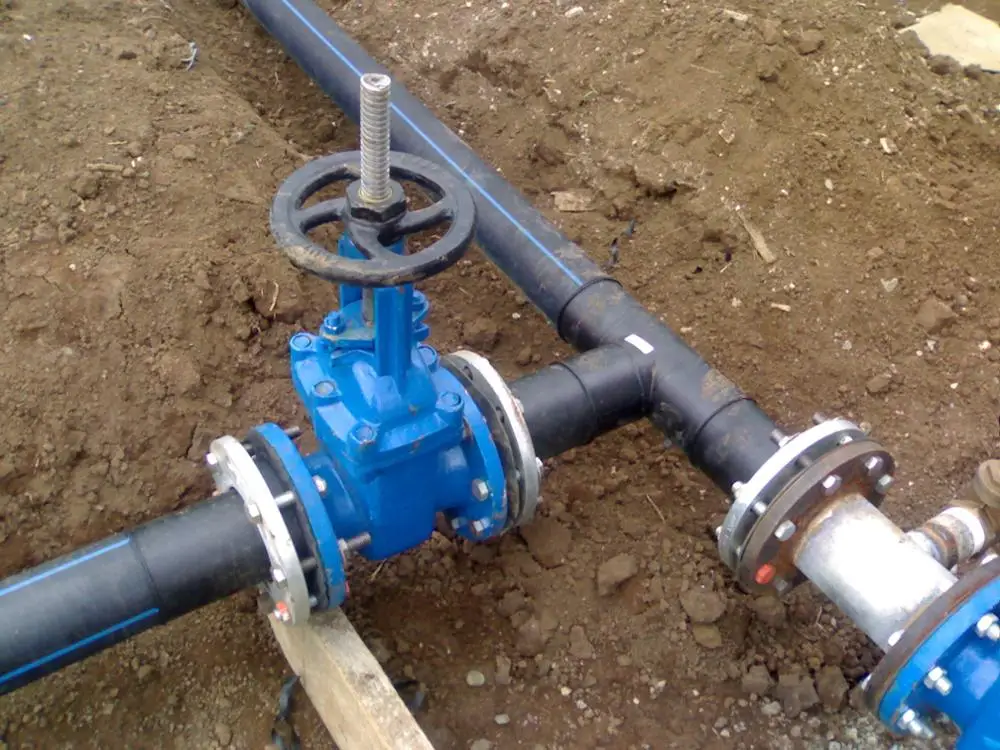

  • Фланцевый адаптер RK предназначен для фланцевых соединений труб пвх и пэ
  • Гигиенический сертификат Национального института здоровья Польши — «PZN»

Типоразмеры фланцевых адаптеров тип rkpe

DN, мм Dr, мм L, мм Вес, кг
5063803,50
6575824,80
8090855,20
100110857,00
1251258711,0
15016010514,00
20020012519,50
25025014530,50
30031517450,00
40040023075,00
← Запорно-регулирующая арматура efekt

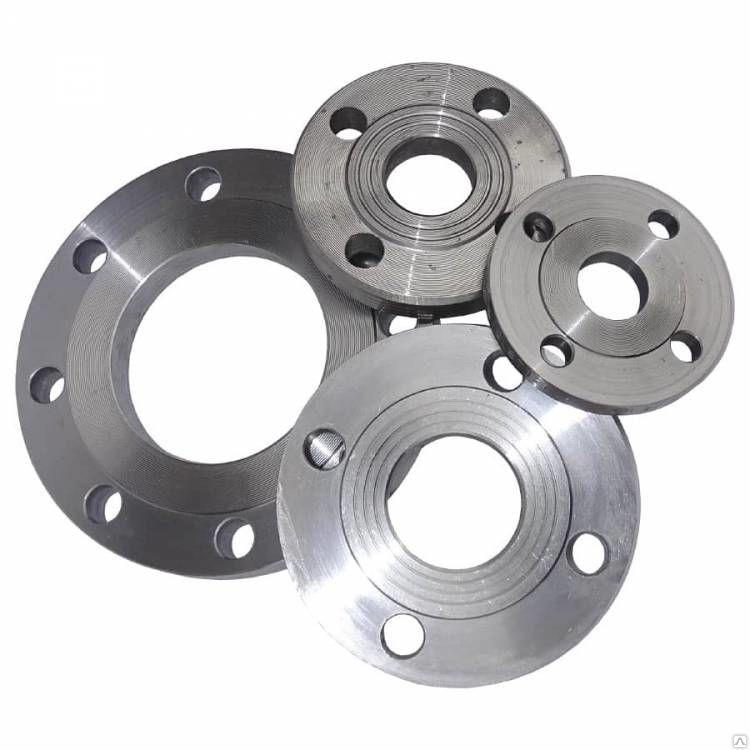

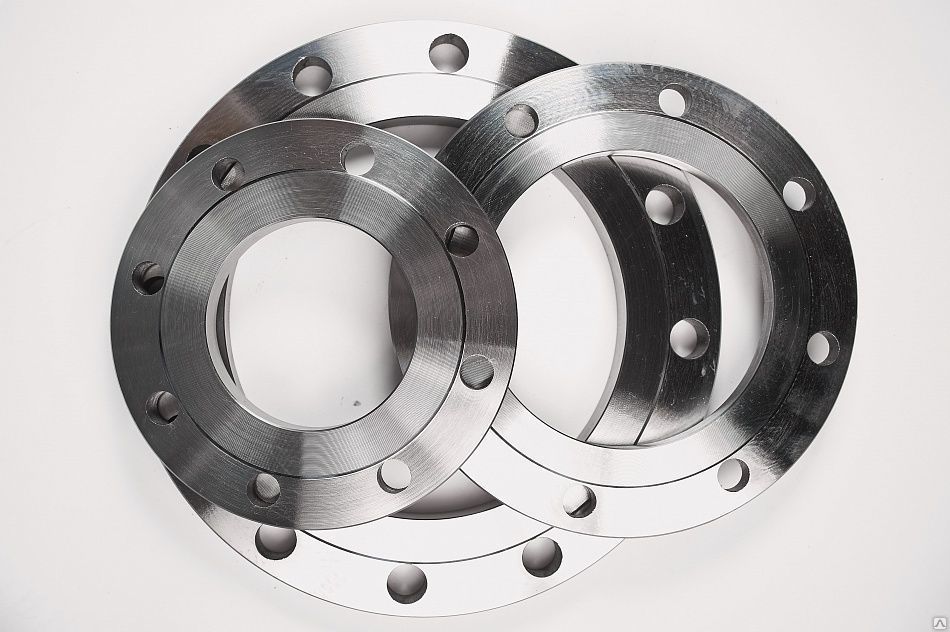

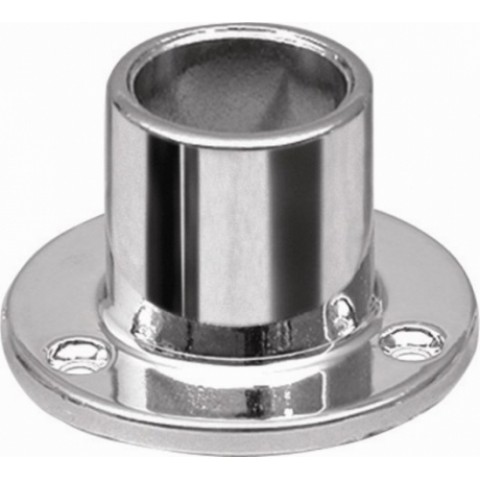

Фланцы для труб, Фланцы для стальных труб, Фланцы для труб из нержавеющей стали, Поставщики фланцев для труб

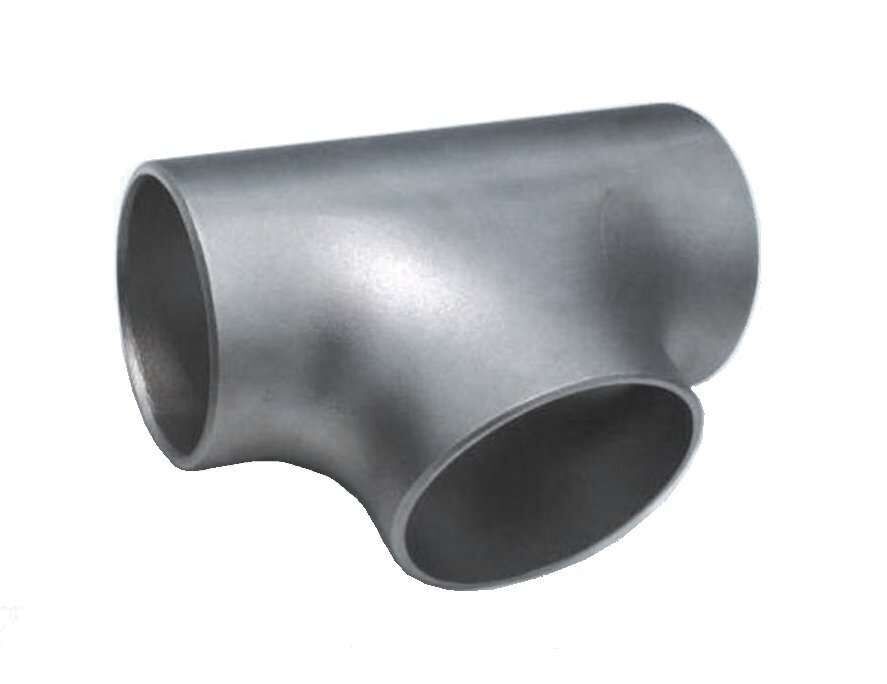

Главная /Фитинги для труб по типам / Фланцы для труб

Используемые материалы Использование Приложения Типы

Трубные фланцы широко используются как популярная категория трубных фитингов. Фланец используется для механического соединения двух труб. Его также можно использовать для механического соединения трубы с тройником, клапаном, дросселем или любым другим элементом оборудования. Фланцы бывают круглой, квадратной и прямоугольной формы. В некоторых случаях фланцы обычно имеют форму кольца или пластины, образуя обод на конце трубы при креплении к трубе. Это пример фланца шкафа.

Фланец также может быть пластиной для закрытия или закрытия конца трубы. Это глухой фланец. Таким образом, фланцы считаются выступающими или внутренними компонентами, которые используются для поддержки механических частей. Они похожи на ободья, которые используются для усиления механической части или являются средством крепления этой части к другой части или поверхности.

Используемые материалы:
При изготовлении фланцев используются следующие материалы:

  • Сталь
  • Нержавеющая сталь
  • Чугун
  • Латунь
  • Оцинкованная сталь
  • Углеродистая сталь
  • Алюминий
  • Медь
  • Полипропилен
  • ПВХ и т. д.

Размеры фланца трубы:

  • Внешний диаметр фланца (НД): измеренный от внешнего края до противоположного внешнего края.
  • Толщина: измеряет только толщину прикрепляющий внешний обод, и не включает в себя часть фланца который держит трубу.
  • Диаметр окружности болта: , который измеряется от центра отверстие под болт к центру противоположного отверстия.
  • Размер трубы: Фланцы трубы также имеют соответствующую трубу размер, как правило, в соответствии с принятыми стандартами.
  • Номинальный размер отверстия: Размер всех трубных фланцев соответствует к их номинальному размеру отверстия. Важно при изготовлении и заказ любого типа трубного соединителя, соответствующего размеру отверстия кусок с размером отверстия ответной трубы.
Советы по покупке

Чтобы купить фланцы для труб, покупатели должны иметь учитывать определенные факторы, такие как:

  • Размер
  • Стандартный
  • Тип (стандарт): Сварная горловина, глухая, надеваемая, Соединение внахлестку, с резьбой
  • Стандартные покрытия: Кольцевое соединение, выступ, плоское лицо, мужчина/женщина, язык/канавка
  • Материал: Выбор материалов для трубных фланцев зависит от материала трубопровода и характера заявление. Выбор материала зависит от некоторых факторов, таких как:
    • Атмосферная коррозия
    • Температура
    • Сила и
    • Эконом
  • Прочие характеристики
    • Должен быть легким
    • Должен быстро собираться
    • Может выдерживать высокое давление
    • Можно многократно разбирать и герметизировать
    • Толстостенные стенки

Варианты исполнения фланцев:
Доступен широкий выбор вариантов исполнения фланцев. Они доступны в различных форм и размеров. Вот некоторые из популярных дизайнов:

  • Сварка встык
  • Сварка враструб
  • Пленник
  • Сплит
  • Площадь
  • Раунд
  • Прямоугольник и т. д.

Нестандартные формы и размеры также производятся многочисленными производители. Различные фланцы труб включают детали механической обработки, такие как уплотнительные поверхности, детали облицовки, нестандартное сверление, фаска и радиус края, канавки для уплотнительных колец и выступающие или утопленные поверхности. Некоторые типовые конструкции на фланцах показаны ниже.

Поднятое лицо
Разрезное отверстие
Радиус
Фаска
Канавка под уплотнительное кольцо
Поверхность прокладки

Как фланец крепится к трубе?
Фланец крепится к трубе:

  • Сварка: Сварка – это процесс изготовления, который соединяет материалов, обычно изготовленных из металлов или термопластов, вызывая слияние.
  • Пайка: Пайка – это процесс соединения подобных или разнородные металлы, при этом цветной присадочный металл или сплав нагревают до температуры плавления (выше 450°C; 800°F).
  • Резьбовые фитинги: Резьбовые фитинги похожи на болты и гайки, которые используются почти исключительно в трубах меньшего диаметра и при низкие давления.

Использование фланцев для труб:
Фланцы используются для различных целей. Основная цель состоит в том, чтобы соединительные трубы, но они также используются для подключения другого оборудования. Фланцы подходят для множества других компонентов, кроме труб. Они есть устанавливается на сильфоны, воздуховоды, колеса и камеры. Ниже мы приводим различные использование фланцев трубы:

  • Полки также устанавливаются на балки для обеспечения дополнительной прочности.
  • Они предотвращают обрушение балки.
  • Используются для направляющих, как фланец колеса поезда.
  • Фланцы используются для крепления к другому объекту, например, для например, фланец на конце трубы, паровой цилиндр и т. д.
  • Крепятся на оправу объектива фотоаппарата.
  • Рельс с фланцем — это тип рельса с фланцем на одной стороне для чтобы колеса не съезжали.

Применение фланцев для труб:
Фланцы для труб широко используются в трубопроводной арматуре различных промышленных, коммерческих и жилых приложений. Фланцы трубы могут быть настроены в соответствии с вашим приложением с различными деталями обработки. Эти трубы фланцы широко используются в:

  • Применение сверхвысокого напряжения
  • Гидравлические системы управления турбогенераторами
  • Наземные ракетные комплексы высокого давления
  • Атомные и обычные электростанции и т. д.

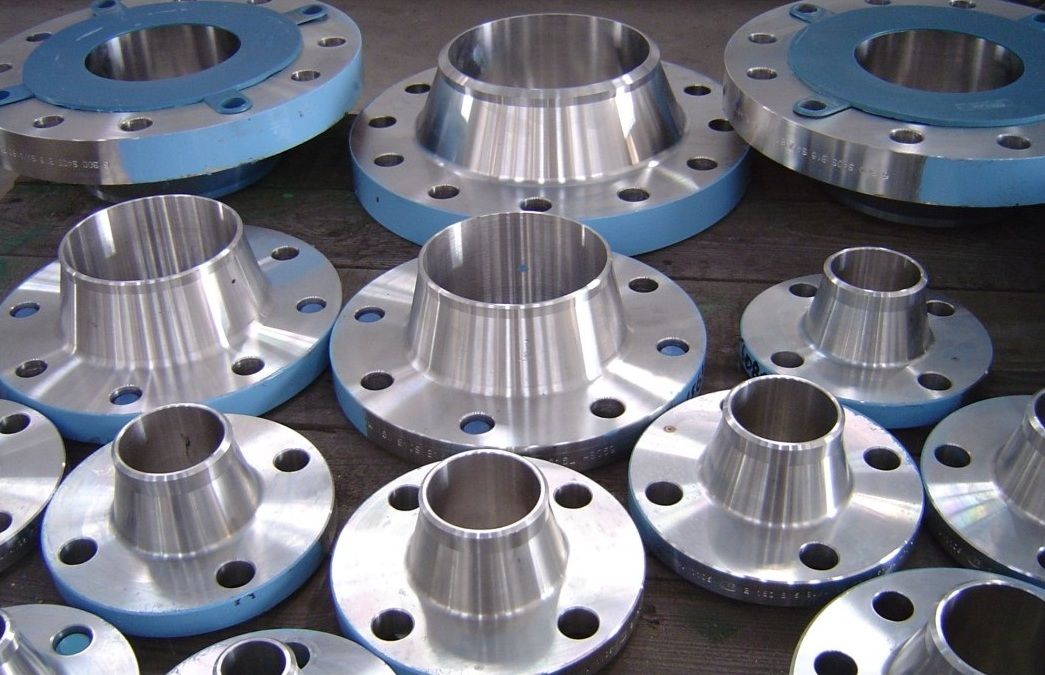

Типы трубных фланцев:
В основном существует восемь типов трубных фланцев. Позвольте нам узнать подробнее об этих фланцах:

Заглушка Фланцы

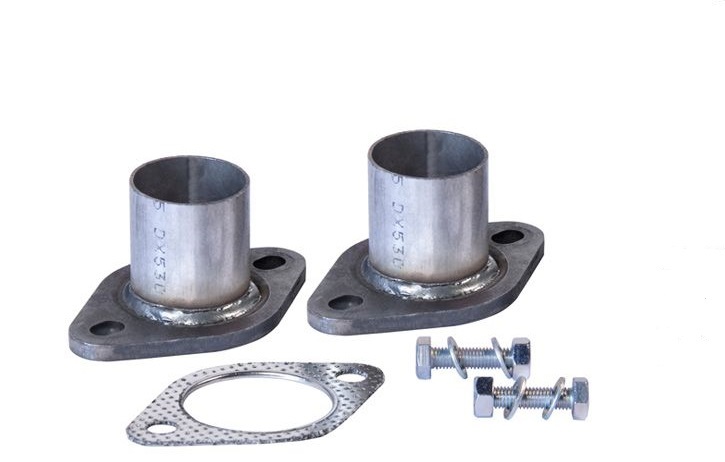

Болты фланца трубы

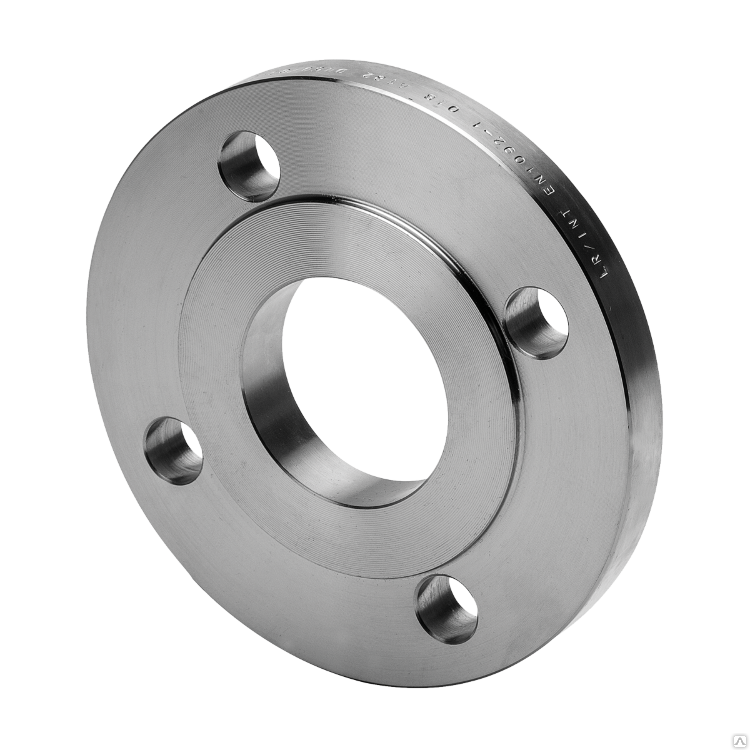

Накидные фланцы

Круг Соединительные фланцы

Прокладки для трубных фланцев

Фланцы под приварку враструб

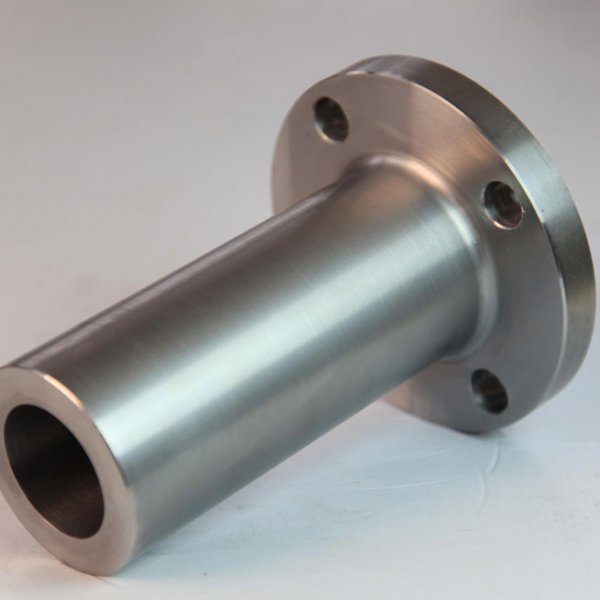

Фланцы под приварку

Отверстие Фланцы

Переходные фланцы

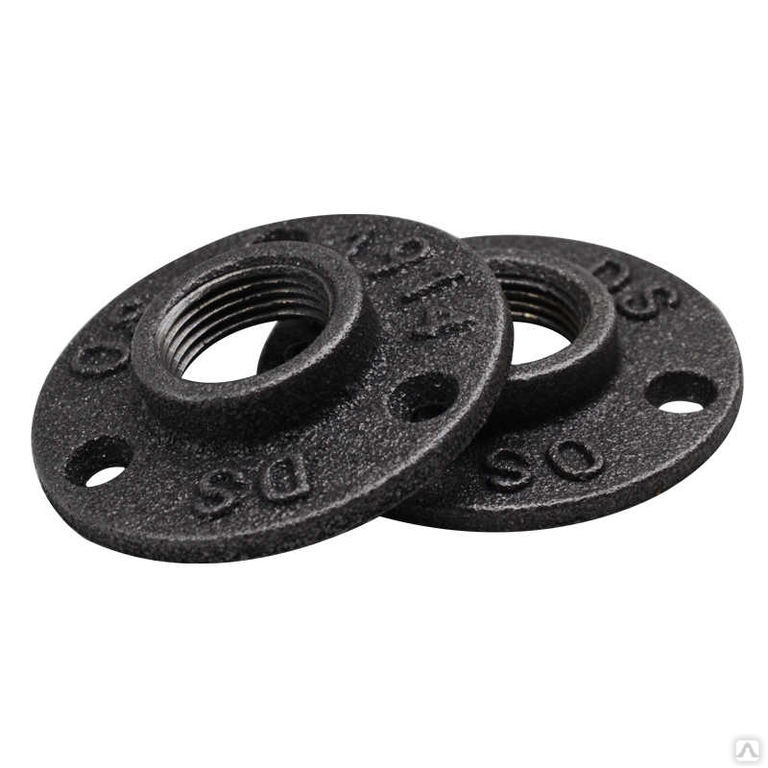

Резьбовые фланцы

Фланцевая труба – изделия для трубопроводов

СОЕДИНИТЕЛЬНАЯ ТРУБА БЕЗ ГРАНИЦ обслуживание воды, сточных вод или других жидкостей. Обладает проверенными качествами долговечности и высокой прочности, присущими трубам, изготовленным центробежным способом в соответствии с AWWA C151. Кроме того, эта значительная АМЕРИКАНСКАЯ разработка, надежное соединение вставного типа с одинарной прокладкой, отвечающее требованиям AWWA C111, обеспечивает покупателю более низкую стоимость соединения и экономию времени при установке.

Соединительная труба Fastite обеспечивает исключительную прочность и гибкость и широко используется инженерами, подрядчиками и коммунальными службами с 1950-х годов. Для дополнительной гибкости во время строительства и для возможного устранения изгибов допустимое отклонение в 5° является стандартным для всех размеров до 30 дюймов, предлагая смещение 21 дюйм при длине трубы 20 футов. Свободное отклонение также может быть обеспечено в трубах большего диаметра со стандартными и специальными раструбами Fastite.

Запатентованное соединение AMERICAN Fastite воплощает в себе множество передовых конструктивных особенностей и рассчитано на рабочее давление воды 350 фунтов на квадратный дюйм. Трубопроводы из ВЧШГ с этим соединением одобрены для использования в особых условиях при более высоком давлении. Гнездо, научно разработанное с двумя выемками для прокладок и разделительной опорой, изготовлено с жесткими допусками, так что прокладка самоцентрируется, надежно фиксируется и плотно сжимается для постоянного, герметичного и безотказного соединения. Герметичное соединение Fastite, герметичное в условиях вакуума и внешнего давления, становится еще более герметичным при приложении внутреннего давления благодаря специально разработанной клиновидной поверхности в раструбе.

Отверстие раструба соединения Fastite слегка скошено для облегчения входа конца трубы; расклешенная конструкция гнезда допускает свободный изгиб сустава. Гладкий конец трубы сужается или закругляется для облегчения входа в раструб и самоцентрирования в прокладке. При разрезании трубы в полевых условиях гладкий конец можно легко скосить и сгладить с помощью переносного шлифовального круга или другого подходящего приспособления. На гладком конце соединительной трубы AMERICAN Fastite нанесена полоса для визуального контроля выравнивания соединения и обеспечения правильной установки.

Описание продукта

Механическое соединение AMERICAN, поставляемое для размеров труб от 4 до 12 дюймов и размеров фитингов от 4 до 48 дюймов, представляет собой гибкое соединение сальникового типа, используемое в основном для подземных работ.

Механическое соединение AMERICAN было разработано компанией American Cast Iron Pipe Company и впервые поступило на рынок в 1929 году. С тех пор миллионы футов труб AMERICAN, оснащенных этим соединением, были установлены для обеспечения надежной работы по всей стране и во многих странах. зарубежные страны. Соединение выполнено с сальниковой коробкой, в которую сжата резиновая прокладка сальником из ковкого чугуна, стянутым болтами из низколегированной стали. Это обеспечивает свободное отклонение перед сжатием соединения и позволяет расширять и сжимать линию без утечек. Он рассчитан на рабочее давление воды до 350 фунтов на квадратный дюйм.

Первоначально разработанное для удовлетворения жестких требований газовой промышленности к герметичному соединению, механическое соединение AMERICAN сыграло важную роль в начале общенациональной тенденции к использованию резиновых соединений для водоснабжения, а также для газовых служб. Его конструкция получила широкое признание, и вскоре он стал стандартным соединением в производстве железных труб.

Популярность АМЕРИКАНСКОГО механического соединения среди чиновников коммунальных служб, подрядчиков и инженеров неуклонно возрастала до тех пор, пока этим соединением не было оснащено большинство чугунных трубопроводов, предназначенных для газовых, водопроводных, канализационных и других коммуникаций. Однако трубы с вставным соединением, которые менее трудоемки и совместимы с фитингами с вставным или механическим соединением, в настоящее время составляют подавляющее большинство трубопроводов из ВЧШГ, прокладываемых для подземных работ. Механическая соединительная труба в настоящее время используется в гораздо меньшей степени.

Механическое соединение AMERICAN соответствует требованиям ANSI/AWWA C110/A21.10 и ANSI/AWWA C111/A21.11.

АМЕРИКАНСКАЯ механическая соединительная труба из ковкого чугуна отливается методом центробежного литья с номинальной длиной укладки 20 футов в соответствии с жесткими процедурами производства и контроля качества в соответствии со стандартами ANSI/AWWA. Трубы из ковкого чугуна с механическим соединением AMERICAN производятся в размерах 4-12 дюймов и только специального класса толщины 53.

Механическое соединение АМЕРИКАН обеспечивает легкую установку в самых неблагоприятных условиях. Плоские резиновые прокладки из бутадиен-стирольного каучука обычно используются для водоснабжения и хозяйственно-бытовой канализации. Доступны простые резиновые прокладки с тканевым наконечником, а также другие специальные прокладки, например, из маслостойкой резины. Простые резиновые прокладки или прокладки с наконечниками используются при температуре воздуха или жидкости до 120°F. Для применений, связанных с температурой выше 120°F, или для других специальных применений, а также для установок в загрязненных почвах, где проникновение через прокладки может быть проблемой, проконсультируйтесь с AMERICAN для получения рекомендаций. См. Таблицу № 2-6.

Стандартные соединительные принадлежности, поставляемые с механическими соединительными трубами и фитингами, включают сальники из ковкого чугуна, болты с Т-образной головкой из низколегированной стали с шестигранными гайками и простые резиновые прокладки.

Описание продукта

Толкающая труба AMERICAN Fastite, представленная размерами от 4 до 64 дюймов, позволяет использовать соединение AMERICAN Fastite в бестраншейной прокладке с использованием прямого домкрата или толкания (включая установки с высокими нагрузками, такие как микротоннелирование и некоторые трубы). -взрывные приложения).

Нажимная труба Fastite использует экономичную адаптацию первоклассного соединения Fastite AMERICAN для передачи нагрузки домкрата от ствола трубы непосредственно на поверхность раструба. Он состоит из кольца из высокопрочной легированной стали – “толкателя” – магазина, приваренного к стандартному патрубку трубы Fastite. Это кольцо изготовлено из того же материала, который с 1967 года успешно используется в лок-ринге AMERICAN и других фиксируемых соединениях. Амортизирующее компрессионное кольцо, изготовленное из сжимаемых древесных материалов, помещается между толкателем и трубным раструбом для дополнительной гарантии надежности. распределение нагрузки. Труба имеет стандартную номинальную длину укладки 20 футов или менее и соответствует стандартным номинальным значениям давления соединения Fastite.

Во время установки труба с толкателем соединения Fastite поднимается домкратом или проталкивается выступами вперед. Это позволяет любому мусору, оставшемуся после разрыва трубы или операции подъема трубы, плавно перетекать через раструб соединения Fastite.


СОЕДИНИТЕЛЬНАЯ ТРУБА

Описание продукта

Соединение AMERICAN Fastite представляет собой гибкое соединение компрессионного типа с резиновым кольцом, широко используемое в подземных работах для воды, сточных вод или других жидкостей. Он обладает проверенными качествами долговечности и высокой прочности, присущими соединениям, изготовленным в соответствии с AWWA C111, и трубам, изготовленным центробежным способом в соответствии с AWWA C151.

Запатентованная AMERICAN муфта Fastite, научно разработанная с двумя выемками для прокладок и разделительной опорой, изготовлена ​​с жесткими допусками, так что прокладка самоцентрируется, надежно удерживается и плотно сжимается для постоянного, герметичного, безотказный стык. Герметичное соединение Fastite, герметичное в условиях вакуума и внешнего давления, становится еще более герметичным при приложении внутреннего давления благодаря специально разработанной клиновидной поверхности в раструбе.

Отверстие раструба соединения Fastite слегка скошено для облегчения входа конца трубы; расклешенная конструкция гнезда допускает свободный изгиб сустава. Гладкий конец трубы сужается или закругляется для облегчения входа в раструб и самоцентрирования в прокладке. При разрезании трубы в полевых условиях гладкий конец можно легко скосить и сгладить с помощью переносного шлифовального круга или другого подходящего приспособления. На гладком конце соединительной трубы AMERICAN Fastite нанесена полоса для визуального контроля выравнивания соединения и обеспечения правильной установки.

Для монтажа трубопроводов, требующих фиксации, прокладки AMERICAN Fast-Grip зарекомендовали себя как превосходный способ крепления труб или фитингов из ВЧШГ диаметром от 4 до 30 дюймов, который можно адаптировать в полевых условиях. Прокладка Fast-Grip имеет ту же базовую форму, что и прокладка AMERICAN Fastite, поэтому ее можно использовать в любой стандартной трубе или фитинге Fastite диаметром от 4 до 30 дюймов. Резиновая прокладка изготовлена ​​из стандартного бутадиен-стирольного каучука и соответствует всем требованиям к материалам ANSI/AWWA C111/A21.11.

Удерживание, обеспечиваемое запатентованной прокладкой AMERICAN Fast-Grip, обусловлено развитием расклинивающего действия между парами элементов из высокопрочной нержавеющей стали, расположенных вокруг прокладки. Внешний металлический элемент действует как опорный элемент для клиновидного внутреннего элемента, который имеет на своей внутренней поверхности острые зубья для захвата втулки.

Из-за используемой клиновой конструкции усилие между втулкой и гнездом соединения практически постоянно при любой заданной осевой нагрузке независимо от «плотности» или «неплотности» посадки соединения или прогиба соединения.

Прокладки Fast-Grip подходят для допустимого рабочего давления 350 фунтов на квадратный дюйм для труб размером 4–18 дюймов и 250 фунтов на квадратный дюйм для размеров 20 и 24 дюймов. Размер 30 дюймов подходит для рабочего давления 150 фунтов на квадратный дюйм.

Описание продукта

Сочетая в себе герметизирующие свойства проверенного временем соединения Fastite и безболтового зажимного соединения, труба из ковкого чугуна AMERICAN Flex-Ring обеспечивает гибкую, легко собираемую, положительное сдерживание от поперечного разделения из-за осевого усилия

Соединительные трубы Flex-Ring, отлитые методом центробежного литья для подачи воды, сточных вод и других жидкостей, также могут использоваться в бестраншейных работах, таких как горизонтально-направленное бурение и разрыв труб. Низкопрофильный раструб Flex-Ring с выступом впереди быстро собирается и обеспечивает плавный переход при отводе трубы. Компания AMERICAN предлагает раструб Flex-Ring, специально разработанный для этого метода установки.

Гибкое ограничение для размеров от 4 до 12 дюймов обеспечивается приваренным стопорным кольцом из ковкого чугуна со скошенной кромкой, а также разъемным гибким кольцом из ковкого чугуна, установленным за стопорным кольцом. После того, как гладкий конец трубы вставлен в раструб Flex-Ring, разрезное кольцо Flex-Ring вставляется и пружинит в стопорный паз раструба. Кольцо Flex-Ring надежно закреплено за приваренным стопорным кольцом и в фиксирующей канавке раструба на внутренней стороне раструба.

Для размеров от 14 до 48 дюймов фиксация обеспечивается заводским сварным швом и кольцом на резиновой основе, содержащим сегменты из ковкого чугуна, окрашенные в желтый цвет. Когда гладкий конец трубы полностью собран в раструб, сегменты из ковкого чугуна автоматически закрываются на трубе за сварным швом. Закрытие сегментов между сварным швом, втулкой и наклонной внутренней кромкой раструба обеспечивает гибкое ограничение.

Свободный допуск на изгиб соединения Flex-Ring облегчает установку, уменьшает количество необходимых фитингов и компенсирует осадку.

Соединение Flex-Ring внесено в список UL и одобрено FM для размеров от 4 до 12 дюймов для всех классов давления и специальных классов толщины труб из ковкого чугуна. Фитинги для использования с трубой Flex-Ring 16–48 дюймов изготовлены из ковкого чугуна и соответствуют или превосходят применимые эксплуатационные и производственные требования ANSI/AWWA C110/A21.10 или ANSI/AWWA C153/A21.53. Фитинги этих размеров также доступны в конфигурациях раструб-раструб и раструб-Flex-Ring, что обеспечивает универсальность установки и экономичность.

Единственными компонентами соединения, необходимыми для сборки соединения Flex-Ring, являются прокладка и одно кольцо. Нет необходимости в болтах, тяжелых клиньях или резиновых трубках. Кроме того, нет необходимости ориентировать раструбы для обеспечения правильной установки, хотя для удобства большинство монтажников ориентируют разъемные концы стопорных колец размером от 4 до 12 дюймов от самого низа соединений.

Кольца Flex-Ring, сегменты Flex-Ring и стопорные кольца изготовлены из ковкого чугуна, совместимого с трубой. Сварные швы и наплавляемые валики (если они используются) изготовлены из никелевого железа, желательно, чтобы они были катодными по отношению к трубе из ковкого чугуна, а сварка выполняется сварщиками, имеющими квалификацию для получения высококачественных и надежных сварных швов.

Закрытие в полевых условиях или другие ограничения обычно можно надежно выполнить с помощью прокладок AMERICAN Fast-Grip, доступных в размерах от 4 до 30 дюймов. Ограничительная крышка с прокладкой Fast-Grip внесена в список UL и одобрена FM для использования в раструбах Flex-Ring размером от 4 до 16 дюймов. Полевые затворы или другие ограничители размером от 14 до 36 дюймов также могут быть изготовлены в раструбах Flex-Ring только с использованием Field Flex-Ring от AMERICAN.

Описание продукта

Кольцо AMERICAN Field Flex-Ring с захватывающими сегментами с черными зубьями является составной частью системы фиксации суставов AMERICAN Flex-Ring. Метод AMERICAN Field Flex-Ring для фиксации труб и фитингов Flex-Ring из ковкого чугуна AMERICAN диаметром от 14 до 36 дюймов представляет собой простой, полностью безболтный и бессальниковый способ фиксации полевых соединений, который также не требует сварки на заводе или в полевых условиях. Там, где ожидаются разрезы в полевых условиях, можно использовать Field Flex-Ring для фиксации соединений с любым подходящим гладким концом из ковкого чугуна или разрезанной трубой вместо стандартного соединительного патрубка Flex-Ring с приваренным на заводе буртиком.

Запатентованное кольцо AMERICAN Field Flex-Ring предназначено для фиксации соединений с использованием раструбов Flex-Ring с теми же допустимыми рабочими давлениями и возможностями прогиба, что и стандартное соединение Flex-Ring. Кольца Field Flex-Ring могут использоваться с трубами из ковкого чугуна любого стандартного класса давления с допустимым рабочим давлением, равным давлению для данного класса труб, или максимум 350 фунтов на кв. дюйм для размеров от 14 до 24 дюймов и 250 фунтов на кв. и размеры 36 дюймов. Фитинги Flex-Ring изготавливаются в соответствии с ANSI/AWWA C110/A21.10 или ANSI/AWWA C153/A21.53.

Фиксированные соединения с использованием Field Flex-Ring прошли тщательные заводские испытания на выдерживание тупиковой осевой нагрузки, возникающей в результате более чем двукратного превышения номинального рабочего давления. Ограничение обеспечивается заклинивающим действием термообработанных сегментов из высокопрочного ковкого чугуна. Сегменты имеют клиновидное сечение с захватывающими зубьями на внутренней поверхности. Сегменты из ковкого чугуна удерживаются в правильном положении для сборки с помощью резинового опорного кольца. Это резиновое опорное кольцо сжимается во время сборки, чтобы гарантировать, что ограничительные сегменты прочно удерживаются на месте на клиновидной поверхности раструба и втулке. Установочное и сжимающее усилие, оказываемое опорным кольцом на ограничительные сегменты, приводит к надежному захвату втулки при приложении усилия.

Резиновое опорное кольцо для кольца Field Flex-Ring не выполняет никакой функции уплотнения соединения. Для этой цели в стыке используется отдельная стандартная прокладка Fastite. Опорное кольцо изготовлено из каучука SBR, который соответствует всем требованиям к материалам ANSI/AWWA C111/A21.11, Соединения с резиновыми прокладками для напорных труб и фитингов из ковкого чугуна.


Описание продукта

Соединение AMERICAN Lok-Ring представляет собой фиксированное соединение, в котором используются уплотняющие свойства проверенного временем соединения AMERICAN Fastite. Это по существу безболтовое гибкое защемленное соединение, которое обеспечивает легко монтируемое надежное закрепление против поперечного разделения из-за осевого усилия, возникающего в результате внутреннего давления или внешних сил. Для завершения сборки Lok-Ring или разборки при необходимости требуется минимальное количество времени.

Запатентованное соединение AMERICAN Lok-Ring рассчитано на рабочее давление до 250 фунтов на кв. дюйм для размеров от 54 до 64 дюймов. Если требуются более высокие значения давления, обратитесь в компанию AMERICAN. Соединение Lok-Ring можно использовать с трубой из ковкого чугуна любого меньшего класса давления, при этом максимальное номинальное рабочее давление соединения в таких случаях ограничивается значением трубы. Приваренное стопорное кольцо из легированной стали и разъемное стопорное кольцо, установленное за стопорным кольцом, обеспечивают удерживающие средства. Разрезное стопорное кольцо удерживается «плотно» и сужается к наружному диаметру трубы для сборки части соединения AMERICAN Fastite. После того, как гладкий конец трубы собран в раструб Lok-Ring, замыкающее кольцо освобождается, позволяя ему расшириться. Таким образом, стопорное кольцо надежно позиционируется за приваренным стопорным кольцом и в фиксирующей канавке гнезда на внутреннем диаметре раструба Lok-Ring. Это блокирует сустав.

Стопорное кольцо, сварное стопорное кольцо и все части механизма закрытия-распорки изготовлены из коррозионно-стойкой, высокопрочной низколегированной (HSLA) стали. Это тот же тип стали, который указан в качестве болтового материала в соответствии с ANSI/AWWA C111/A21.11, и он успешно используется в нескольких АМЕРИКАНСКИХ конструкциях защемленных соединений в течение примерно 40 лет. Сварной шов выполнен из алюминиевой бронзы, и сварной шов, и кольцо являются катодными по отношению к большей массе трубы из ковкого чугуна и, таким образом, защищены ею. Сварочные работы выполняются сварщиками, имеющими квалификацию для получения качественных и надежных сварных швов.

В соединении AMERICAN Lok-Ring используются стандартные прокладки Fastite и смазка, и, как и соединение Fastite, соединение Lok-Ring спроектировано таким образом, чтобы допускать отклонение, чтобы облегчить установку и приспособиться к осадке. Отмечено, что вращение стопорного кольца при больших нагрузках способствует существенному распределению усилий вокруг и между раструбом и патрубком.

AMERICAN Lok-Ring Pipe изготовлена ​​из ковкого чугуна марки 60-42-10, изготовлена ​​и испытана в соответствии с AWWA C151. Обычно он имеет стандартное асфальтовое покрытие снаружи и цементное покрытие внутри в соответствии с AWWA C104. Если указано, другие специальные покрытия могут быть предоставлены. Доступны фитинги как с раструбом, так и с плоским концом, что обеспечивает универсальность установки и экономичность.

Описание продукта

Компания AMERICAN производит фланцевые трубы из ковкого чугуна диаметром от 4 до 64 дюймов в соответствии со стандартом AWWA C115. Максимальная длина фланцевой трубы составляет до 20 футов 0 дюймов в зависимости от диаметра. Фланцы обычно имеют резьбу в соответствии с C115. Любые конфигурации, требующие статического литья, соответствуют применимым требованиям AWWA C110.

Фланцевая труба обычно указывается для наземных работ с водой, сточными водами, воздухом, маслом и другими жидкостями, где необходимы жесткие, зафиксированные соединения.Он широко используется на водоочистных сооружениях и очистных сооружениях, в промышленных трубопроводных системах и других внутренних трубопроводах, а также для наружных применений, таких как в качестве моста и других надземных переходов.

Труба может быть оснащена одним концом с фланцем, а другим практически любым АМЕРИКАНСКИМ соединением, которое может потребоваться.

Использование фланцевого соединения под землей, как правило, не рекомендуется из-за жесткости соединения и как указано в приложениях к соответствующим стандартам ANSI/AWWA.

Фланцевая труба рассчитана на максимальное рабочее давление не менее 250 фунтов на кв. дюйм. Если требуются более высокие рейтинги, обратитесь в компанию AMERICAN, и мы оценим применение и использование прокладок Toruseal. Фланцы AWWA C110 и C115 имеют плоскую поверхность. Фланцы класса 250 ANSI B16.1 также рассчитаны на максимальное рабочее давление воды не менее 250 фунтов на квадратный дюйм. Фланцы, обработанные и просверленные в соответствии с фланцами класса 250 ANSI B16.1, имеют выступ и другую окружность болтов. Будьте внимательны при их указании или заказе. Вам предлагается проконсультироваться с AMERICAN.

Покрытия и футеровка

Поскольку большинство труб с фланцами находятся в неблагоприятных условиях, обычным покрытием вне цеха является грунтовка Wasser FerroClad. Для труб с фланцами доступны почти все покрытия AMERICAN, в том числе цементные согласно AWWA C104. На обработанные поверхности фланцев нанесено антикоррозийное покрытие, которое можно удалить перед установкой.

Ствол трубы и фланцы

Ствол трубы из ковкого чугуна соответствует требованиям AWWA C151. Все фланцы, поставляемые AMERICAN, изготовлены из ковкого чугуна и соответствуют стандарту AWWA C115. AMERICAN рекомендует только фланцы из ковкого чугуна из соображений прочности и безопасности, хотя AWWA C115 в настоящее время допускает фланцы как из ковкого чугуна, так и из серого чугуна.

Стволы труб и фланцы имеют коническую трубную резьбу (NPT) в соответствии с ANSI B2.1, адаптированную к наружному диаметру труб из ВЧШГ. Фланец навинчивается на трубу и затягивается на машине до тех пор, пока цилиндр трубы не пройдет через поверхность фланца; затем он подвергается механической обработке, чтобы придать цилиндру и фланцу заподлицо и убедиться, что поверхность фланца перпендикулярна оси трубы. Фланец выполнен таким образом, что кожух по существу закрывает рабочую резьбу трубы для защиты резьбы. Перед установкой фланца на трубу на резьбу наносится резьбовая смазка товарного сорта.

Фланцевая труба AMERICAN изготавливается в заводских условиях, и нарезание резьбы на стройплощадке не рекомендуется. Фланцы, установленные на трубе, не взаимозаменяемы в полевых условиях и, как правило, не могут быть удалены после изготовления без повреждения. Если условия установки требуют сборки фланца, он может быть собран на заводе до состояния «ручной затяжки». Это позволяет снимать и повторно собирать в полевых условиях, при этом необходимо использовать подходящую резьбовую смазку. Фланцы с «ручной затяжкой» должны быть ограничены размерами 16 дюймов и меньше из-за сложности правильной затяжки больших фланцев.

Материал соединения

За исключением прокладок AMERICAN Toruseal, рекомендованных для обеспечения превосходных характеристик, материалы для фланцевых соединений обычно не поставляются. См. AMERICAN Toruseal Прокладки.

Фланцевая прокладка AMERICAN Toruseal

Фланцевая прокладка AMERICAN Toruseal доступна для улучшения характеристик соединения. Это значительно превосходит обычные полнолицевые или кольцевые прокладки. Несмотря на то, что он рекомендуется для всех обычных водопроводных и канализационных систем, он особенно должен использоваться в сложных условиях, таких как фланцевые трубопроводы очень большого диаметра, специально разработанные установки с большими пролетами или с любыми подземными фланцами, которые могут подвергаться нежелательной нагрузке на балку. Прокладки Toruseal обычно изготавливаются из высококачественной формованной черной резины SBR с требуемыми свойствами в соответствии с ANSI/AWWA C111/A21.11. Стандартные прокладки Toruseal сертифицированы по стандарту ANSI/NSF Standard 61 для контакта с питьевой водой. Резина другого типа доступна по специальному заказу.

Поскольку фланцевые болты обычно не поставляются компанией AMERICAN, нижеследующее дается только для информации.

Болты и гайки

Размер, длину и количество болтов и гаек см. в разделе «Болты, гайки и шпильки». Болты указаны в ANSI B18.2.1, а гайки — в ANSI B18.2.2. Болты и гайки из низкоуглеродистой стали, соответствующие ASTM A307, указаны в Приложении AWWA C110 и C115 для фланцевых труб при использовании резиновых прокладок. Гайки обычной или тяжелой шестигранной конструкции используются в соответствии с требованиями заказчика. Кроме того, согласно приложению AWWA C110 и C115, высокопрочные болты не должны использоваться, когда в соединении используется фланец из серого чугуна.

Описание продукта

Соединительное механическое соединение (MJ) представляет собой метод обеспечения фиксации соединения с помощью стандартной муфты механического соединения трубы, фитинга, клапана или другого изделия. Доступны размеры от 4 до 12 дюймов с номинальным давлением 350 фунтов на квадратный дюйм и возможностью отклонения до 2 1/2°, а также размеры от 14 до 48 дюймов с номинальным давлением 250 фунтов на квадратный дюйм, предназначенные для установки по существу прямолинейно. Отметьте AMERICAN, если желательны большие размеры или больший прогиб. Соединительное соединение MJ обычно используется в качестве метода фиксации соединения для механических соединений цельнокроеных фитингов и особенно для фиксации клапанов MJ.

Соединительный материал состоит из стандартной механической уплотнительной прокладки и стандартного соединительного сальника из ковкого чугуна. Ограничительный сальник изготовлен из ковкого чугуна и монтируется на заводе на трубу за приваренным стопорным кольцом из легированной стали квадратного сечения 1/2 дюйма. Соединительные гайки, шпильки, болты с Т-образной головкой и гайки, а также стопорное кольцо изготовлены из легированной стали. болты с головкой представляют собой болты специальной длины

Примечание: Иногда можно обеспечить врезку в полевых условиях и положительное, даже «вставное» адаптируемое в полевых условиях ограничение в закрепленных участках трубопровода с помощью модифицированных муфтовых соединений MJ, где сварное кольцо и ограничительная втулка намеренно отодвинута дальше от соединения, а стандартные короткие шпильки соединения заменены более длинными резьбовыми шпильками в полевых условиях. Шпильки, конечно, также могут быть обрезаны по размеру в полевых условиях.Подобный эффект также может быть получен выполнено с использованием стандартных изготовленных сальниковых муфт и аналогичным образом модифицированных «концов муфты». За дополнительной информацией по этому вопросу обращайтесь в компанию AMERICAN.0003


Описание продукта

Труба AMERICAN Flex-Lok® включает очень гибкое шарнирное соединение для использования в таких установках, как строительство подводных трубопроводов. Возможность значительного изменения выравнивания с доступными прогибами стыков в 25° для размеров 4–12 дюймов и 15° для размеров 14–60 дюймов в любом направлении, а также прочные характеристики труб AMERICAN Flex-Lok делают их особенно адаптируемыми. к самым сложным установкам. Эта прочная конфигурация соединения имеет отличные показатели производительности и в некоторых из самых тяжелых условий установки обеспечивает долгий срок службы и безотказную работу. Экономичность и надежность были доказаны во многих установках в самых разных условиях.

AMERICAN Безболтовая шаровая труба Flex-Lok — изготавливается в размерах от 4 до 60 дюймов — представляет собой прочную безболтовую гибкую соединительную трубу, разработанную и изготовленную для обеспечения наибольшей экономии при установке с максимальной производительностью и надежностью. Эта труба из ВЧШГ соответствует всем применимым требованиям AWWA C151 и предназначена для работы в суровых условиях, возникающих при пересечении рек, отводах очищенных сточных вод, водозаборах, болотах, поймах и пересеченной местности, где может потребоваться значительный прогиб соединения.

Труба безболтового шарового шарнира AMERICAN Flex-Lok обеспечивает переменное отклонение не менее чем на 15°, и соединение может быть отклонено в положение металлической фиксации при максимальном отклонении без вреда для трубы или компонентов соединения. Это результат уникальной конструкции и функциональности труб и соединительных компонентов. Для размеров 4–12 дюймов конфигурация включает дополнительное гибкое ограничение, обеспечиваемое шарниром AMERICAN Flex-Ring, что в совокупности приводит к большей возможности отклонения шарнира до 25°.


Сферическая муфта

Сферическая муфта соединения AMERICAN Flex-Lok отлита из ковкого чугуна и точно обработана для размещения шара примыкающей трубы. Толстая стенка и раструб обеспечивают превосходную прочность, сводя к минимуму напряжения, возникающие в результате установки и условий эксплуатации.

Углубление под прокладку соединения Flex-Lok в раструбе спроектировано и изготовлено для обеспечения легкой вставки и надежной посадки прокладки во избежание смещения во время сборки и для постоянного сжатия прокладки во всем диапазоне прогиба собранного соединения.


Сферический шар

Шаровой конец соединения AMERICAN Flex-Lok точно обработан, чтобы соответствовать раструбу примыкающей трубы и обеспечить постоянное сжатие прокладки во всем диапазоне прогиба собранного соединения.

Внутренняя поверхность мяча имеет такую ​​форму, что водный путь не будет существенно затруднен при любом угле отклонения сустава.


Прокладка Flex-Lok

В соединении AMERICAN Flex-Lok используется базовая конструкция прокладки двойной твердости соединения AMERICAN Fastite, проверенная на миллионах соединений в течение приблизительно 55 лет. Прокладка Flex-Lok, разработанная для обеспечения максимальной герметичности, изготовлена ​​в соответствии с жесткими спецификациями AMERICAN, чтобы обеспечить контролируемые свойства размеров и материала.

Плотное прилегание прокладки к полости раструба, конструкция упора раструба и жесткая часть прокладки препятствуют смещению прокладки во время сборки.


Системы блокировки

Два типа систем блокировки используются для предотвращения продольного расслоения соединения AMERICAN Flex-Lok, в зависимости от размера трубы. В размерах от 4 до 24 дюймов в системе блокировки используется прочный внешний запирающий сальник из ковкого чугуна, а в размерах от 4 до 12 дюймов также используется проверенная система жесткой фиксации шарнира Flex-Ring. Как сферический компонент гнезда, так и сферический шаровой компонент соединения Flex-Lok в этом диапазоне размеров имеют соединение Flex-Ring, предварительно собранное в AMERICAN. Для размеров 30–60 дюймов соединение удерживается стопорным кольцом из ковкого чугуна, вставленным в сопрягаемую канавку внутри раструба тяжелого сечения.


Соединение трубы Flex-Lok 4–24 дюйма

Запорный сальник соединения Flex-Lok AMERICAN 4–24 дюйма отлит из ковкого чугуна. Сальник имеет внутренние выступы, которые сцепляются с внешними выступами раструба.

Выступы на сальнике проходят между выступами на периферии раструба и выходят за их пределы, после чего сальник поворачивается, чтобы зафиксировать соединение и предотвратить отделение.

Все шаровые шарнирные трубы AMERICAN Flex-Lok диаметром 4–24 дюйма подготовлены к отправке на рабочую площадку со стопорным сальником, прикрепленным к шару. Эти хомуты необходимо снять, чтобы освободить сальник для сборки. Конфигурация 4–12 дюймов имеет предварительно собранное соединение Flex-Ring, непосредственно примыкающее к сферическому гнезду и сферическому шару. Запорный сальник также поставляется привязанным к шару.

Стальной клин с приваренной резьбовой шпилькой поставляется для каждого соединения AMERICAN Flex-Lok размером 4–24 дюйма. Один клин помещается в пространство между двумя проушинами и фиксируется болтами. Этот клин обеспечивает надежную фиксацию для предотвращения вращения сальника после сборки.


Соединение трубы Flex-Lok размером 30–60 дюймов

Разрезное стопорное кольцо, изготовленное из ковкого чугуна, устанавливается в сопрягаемую канавку внутри тяжелой раструбной секции, предотвращая расхождение продольного соединения в размерах 30–60 дюймов. Это кольцо поставляется привязанным к мячу. Эти ремни необходимо снять, чтобы освободить кольцо для сборки. После того, как кольцо установлено в канавку внутри раструба, в пространство между концами кольца вставляется стопорная скоба, удерживаемая на месте пружиной из нержавеющей стали, чтобы надежно зафиксировать его в канавке.


Смазка для соединений

Специальная смазка для соединений AMERICAN для подводной установки поставляется с каждым заказом, чтобы обеспечить достаточную смазку для сборки и изгиба соединения. Эта специальная смазка отличается от обычной смазки Fastite нерастворимой, нетоксичной, не придает вкуса и запаха перекачиваемой жидкости и не оказывает вредного воздействия на резиновую прокладку.

Шаровые шарнирные трубы AMERICAN Flex-Lok отлиты методом центробежного литья с длинами укладки, указанными в разделе «Стандартные размеры», с теми же стандартными наружными диаметрами, что и AMERICAN Fastite или механические соединительные трубы, что упрощает врезные соединения за счет использования стандартных фитингов.

Шаровые шарнирные трубы AMERICAN Flex-Lok могут быть снабжены любым покрытием и футеровкой, описанными в разделе 11. Если не указано иное, труба обычно имеет асфальтовое покрытие снаружи и внутреннюю цементную футеровку в соответствии с AWWA C104.

Описание продукта

Соединение с пазами AMERICAN размером от 4 до 36 дюймов и соединение с буртиком AMERICAN размером от 18 дюймов до 64 дюймов являются сборными соединениями, наиболее часто используемыми в установках заводских трубопроводов.

Иногда эти соединения являются альтернативой фланцевым соединениям и подходят для всех открытых внутренних помещений, например, на очистных сооружениях и насосных станциях.

Оба соединения соответствуют всем применимым требованиям AWWA C606.

Предлагается как в гибком, так и в жестком исполнении, пазовые и плечевые соединения обеспечивают быструю сборку. Если имеется машина для нарезки канавок в полевых условиях, адаптация трубы с канавками в полевых условиях может быть выгодной.


ИЗГОТОВЛЕННЫЕ ИЗДЕЛИЯ

Описание продукта

Одним из методов фиксации трубопровода является установка приваренной упорной муфты или других надежных анкерных средств с одной или обеих сторон точки, требующей фиксации, и заливка муфты бетоном для поддержки против ненарушенного грунта, окружающего трубу.

На изгибе фитинги и концы труб должны быть защемлены, чтобы выдерживать полную нагрузку. Требуемое количество упорных муфт будет зависеть от величины осевой силы, которую необходимо ограничить, и допустимой нагрузки на муфту.

Упорные манжеты также используются вместо гидрозатворов на сборных стеновых трубах для установки в несущие стены для сопротивления осевой нагрузке, вызванной внутренним давлением.

Описание продукта

Фланцы изготовлены из стали ASTM A36. Отверстия просверлены и нарезаны резьба для сопряжения с фланцами AWWA C110/C115 с одной стороны и фланцами класса 250 ANSI/ASME B16.1 с противоположной или другой стороны. Отверстия расположены на равном расстоянии друг от друга по осевой линии.

Описание продукта

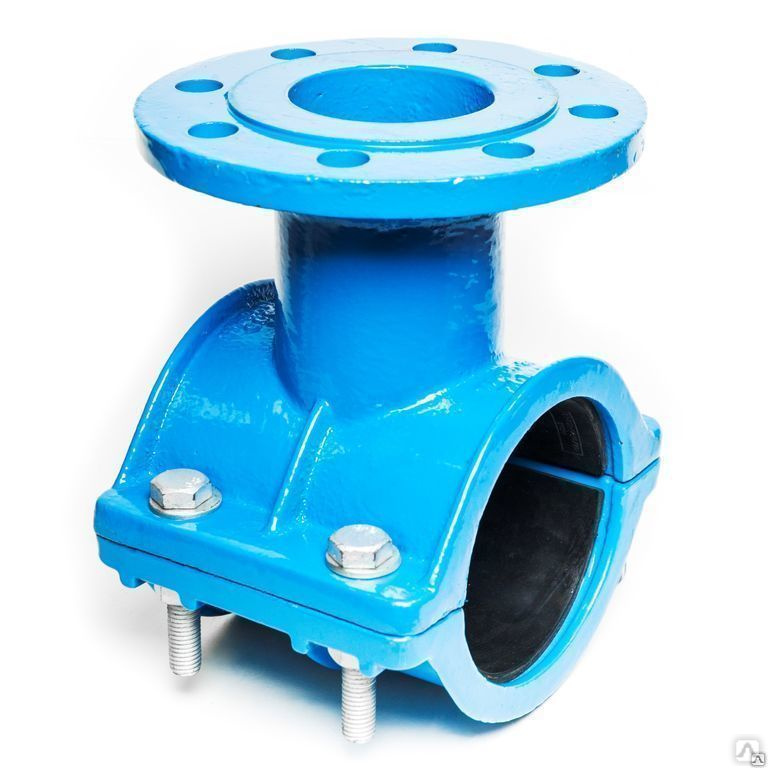

Компания AMERICAN регулярно снабжает трубы приварными выходами, которые доказали свою эффективность и простоту компоновки и установки. Выпускные отверстия можно легко расположить в различных положениях вдоль трубопровода, а вращение1 трубы перед ее сборкой в ​​линию часто может расположить выпускное отверстие под любым желаемым углом. В этом разделе представлены подробные табличные данные для боковых и тангенциальных приварных патрубков под углом 90°. Боковые отводы от 45° до 90° с шагом 15° от оси основной трубы также доступны в стандартной комплектации для некоторых размеров с некоторыми дополнительными ограничениями по размеру отвода. Обратитесь к AMERICAN за подробностями.

Выпускные патрубки изготовлены из центробежнолитых труб из ковкого чугуна, изготовленных и испытанных в соответствии со стандартом ANSI/AWWA C151/A21.51. Они могут быть снабжены любыми раструбами AMERICAN, такими как Fastite, механическое соединение, Flex-Ring или Lok-Ring. Они также могут быть снабжены гладкими концами. Основная труба также может быть оснащена любым типом соединений.

Изделие изготовлено в цеху и не предназначено для изготовления в полевых условиях. Приварные патрубки для гибких труб изготавливаются с использованием квалифицированных процедур и сварщиков в соответствии с рекомендациями, содержащимися в ANSI/AWS D11.2, Руководство по сварке чугунных отливок. Соединительные материалы снабжены раструбами Fastite, механическими, Flex-Ring и Lok-Ring. Основная и выпускная трубы обычно имеют цементную футеровку в соответствии со стандартом ANSI/AWWA C104/A21.4. Проконсультируйтесь с AMERICAN, если желательны другие концы или футеровка, отличные от цемента.

Описание продукта

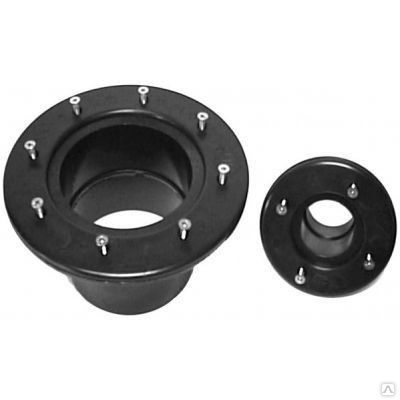

Центробежнолитая стеновая труба предназначена для подачи воды через стены на водоочистных сооружениях и насосных станциях.

Во всех стеновых трубах AMERICAN используются компоненты из ковкого чугуна в сочетании со следующим: литые или резьбовые раструбы на механических соединениях (можно нарезать резьбу для шпилек), фланцы (можно нарезать резьбу для шпилек) и приварные манжеты.

Стенная труба обычно изготавливается из специальной трубы из ковкого чугуна класса толщины 53, но она может поставляться с минимальными классами, если не включены фланцы с резьбой или раструбы с резьбой механического соединения или если не указано иное.

Стеновые трубы с центробежнолитыми механическими раструбами вместо этого будут снабжены прочными стальными стопорными резьбовыми вставками для установки резьбовых шпилек.

Фланцы и раструбы механических соединений из деталей минимальной длины обычно должны быть указаны покупателем как «с резьбой для шпилек», чтобы обеспечить возможность сборки соединений заподлицо с поверхностью стены.

Трубы минимальной длины с гладкими концами во многих случаях не оставляют достаточно места между гладким концом и манжетой для сборки соединений. Обратитесь в компанию AMERICAN для получения информации о потребностях в сборке гладких торцевых соединений, для которых обычно требуются более длинные трубы.


ФИТИНГИ

Описание продукта

Компания AMERICAN поставляет линейку фитингов Flex-Ring размером 16–48 дюймов, соответствующих применимым требованиям AWWA C110 или C153, в зависимости от диаметра и конфигурации. В этих фитингах используются стандартные прокладки Fastite или Fast-Grip, а соединения соответствуют применимым требованиям AWWA C111. Многие из этих фитингов не указаны конкретно в стандартах AWWA из-за соединений, выпускных отверстий или других вариаций и поэтому обозначаются как «АМЕРИКАНСКИЙ стандарт».

Фитинги Flex-Ring не имеют болтов и используют стандартную прокладку Fastite для герметизации соединений. Кроме того, для труб или фитингов Flex-Ring размером от 14 до 36 дюймов доступно адаптируемое в полевых условиях ограничительное соединение с использованием полевых гибких колец AMERICAN.

Фитинги Flex-Ring изготавливаются только из ковкого чугуна. Обычно они комплектуются стандартными простыми резиновыми прокладками Fastite и достаточным запасом смазки для соединений Fastite.

Фитинги Flex-Ring обычно имеют стандартное цементное покрытие в соответствии с AWWA C104 и стандартное асфальтовое покрытие снаружи. Для особых условий могут быть доступны другие типы покрытий и футеровки.

Описание продукта

Компания AMERICAN поставляет линию фитингов Lok-Ring размером 54–64 дюйма, которые соответствуют применимым требованиям AWWA C110 или C153, в зависимости от диаметра и конфигурации. В этих фитингах используется стандартное уплотнение Fastite, а соединения соответствуют применимым требованиям AWWA C111. Многие из этих фитингов не указаны конкретно в стандартах AWWA из-за соединений, выпускных отверстий или других вариаций и поэтому обозначаются как «АМЕРИКАНСКИЙ стандарт».

Фитинги Lok-Ring изготавливаются только из ковкого чугуна. Они поставляются в комплекте со стандартными простыми резиновыми прокладками Fastite и достаточным запасом смазки для соединений Fastite.

Фитинги Lok-Ring обычно имеют стандартную цементную футеровку в соответствии с AWWA C104 и стандартное асфальтовое покрытие снаружи. Для особых условий могут быть доступны другие типы покрытий и футеровки.


НАКЛАДКИ

Описание продукта

Футеровка из цементного раствора для труб и фитингов из ВЧШГ для водоснабжения соответствует требованиям ANSI/AWWA C104/A21.4.

Трубы с цементным покрытием также поставляются для некоторых канализационных систем и ряда других применений. На самом деле, большинство поставляемых труб имеют цементное покрытие, обеспечивающее улучшенные характеристики потока и необходимую защиту от образования бугорков. Цементная футеровка пригодна для температур до 212°F. Если предусмотрено стандартное асфальтовое покрытие, футеровка пригодна только для температур до 150°F. Для других видов эксплуатации проконсультируйтесь с AMERICAN относительно температурных ограничений цементной футеровки.

Первая зарегистрированная установка трубы из серого чугуна с цементным покрытием была произведена в 1922 году в Чарльстоне, Южная Каролина. Эта облицовка была разработана Чарльстонской комиссией общественных работ в сотрудничестве с American Cast Iron Pipe Company. С самого начала компания AMERICAN и вся индустрия стальных труб снабжали большинство труб цементным покрытием. Футеровка наносится центробежным способом со скоростью вращения, обеспечивающей гладкую поверхность водотока при сохранении достаточного количества влаги для надлежащего отверждения. Трубы и фитинги AMERICAN с цементным покрытием соответствуют стандарту 61 ANSI/NSF для контакта с питьевой водой.

Испытания на текучесть трубы с цементным покрытием при различных условиях эксплуатации показали, что коэффициент текучести Хазена-Вильямса остается ожидаемым и составляет около 140, а испытания на текучесть футерованной цементом трубы большого диаметра из ВЧШГ из США подтвердили, что коэффициент текучести намного выше. чем 140.

Описание продукта

Компания AMERICAN при необходимости может предоставить специальные цементные покрытия. К ним относятся характеристики толщины, плотности, типа цемента и другие переменные, в том числе отсутствие асфальтового покрытия. Пожалуйста, проконсультируйтесь с AMERICAN для получения дополнительной информации.

Описание продукта

Трубы и фитинги из ковкого чугуна с футеровкой Protecto 401 обеспечивают максимальную защиту и прочность, необходимые для работы в тяжелых канализационных трубах. Protecto 401 был успешно использован в тысячах канализационных систем и был подтвержден как лабораторными испытаниями, так и многолетней эксплуатацией канализационных труб и фитингов из ВЧШГ всех размеров.

Разработка Protecto 401 была начата в 1979 году компанией Induron Protective Coatings]. Первая канализационная труба из ВЧШГ с покрытием Protecto 401 была облицована и введена в эксплуатацию в 1981. С тех пор тысячи миль канализационных труб из ковкого чугуна были облицованы Protecto 401, и ни разу не было сообщений о поломке покрытия.

Поскольку эпоксидная футеровка Protecto 401 была разработана и используется для защиты санитарных канализационных труб из ковкого чугуна, она обеспечивает надежность футеровки из цементного раствора с превосходной защитой от коррозии новалак-эпоксидной смолы. Такая концентрация усилий привела к производительности, не имеющей аналогов у других накладок.

Protecto 401 предназначен для использования в хозяйственно-бытовых канализационных сетях. Введение химикатов для устранения запаха может повредить трубы, прокладки и/или защитные покрытия, поэтому их следует применять с особой осторожностью. Запросы на промышленные канализационные трубы и фитинги с футеровкой Protecto 401 следует направлять специалисту по продажам в АМЕРИКАНЕ для получения индивидуальных рекомендаций.

Труба из ковкого чугуна, футерованная керамическим эпоксидным покрытием Protecto 401, может быть протолкнута только при использовании фиксирующей системы соединений, которая не позволяет выступу соприкасаться с заплечиком раструба. Трубу можно тянуть, используя защемленную соединительную трубу или удерживающие прокладки в качестве ограничителей. Удерживающие прокладки никогда нельзя нажимать; труба также не должна быть полностью закреплена до буртика раструба с удерживающими прокладками или без них. Толкание или вытягивание трубы из ВЧШГ с керамическим эпоксидным покрытием Protecto 401 любым другим способом может привести к повреждению футеровки. Обратитесь к брошюре Induron для получения информации о применении продукта в отношении операций толкания или вытягивания.

Более полный список ограничений, предупреждений и инструкций относительно длительного хранения и промывки под давлением труб из ВЧШГ с покрытием Protecto 401 можно найти на веб-сайте Induron.


Описание продукта

Трубы и фитинги можно заказать со специальными покрытиями, отличными от указанных на этом веб-сайте; т. е. стеклянная облицовка, асфальтовая облицовка и т. д. Из-за переменных и сложностей, связанных с выбором надлежащей облицовки для данной услуги, AMERICAN приглашает запросы на техническую помощь, доступность и стоимость.

Описание продукта

Поскольку для некоторых областей применения могут потребоваться трубы и фитинги без покрытия, AMERICAN поставляет любую свою продукцию без покрытия, если это указано при покупке. Проконсультируйтесь с AMERICAN, если вы считаете, что это приложение относится к вашему проекту.


ПОКРЫТИЯ

Описание продукта

V-Bio, последнее достижение в области защиты от коррозии для труб из ВЧШГ, представляет собой усиленную полиэтиленовую оболочку, которая воздействует на анаэробные бактерии на поверхности трубы и препятствует образованию клеток коррозии под обертка.

Полиэтиленовая оболочка, уже известная своими антикоррозионными свойствами, успешно используется для защиты литых и чугунных труб в агрессивных средах с момента ее первого использования в системе водоснабжения в 1958 году. А теперь, с V-Bio, эта оболочка предлагает еще больше защита самого надежного, экономичного и долговечного материала труб в отрасли.

Ключевые факты об усиленном полиэтиленовом кожухе V-Bio:

  • Создан на основе проверенного метода защиты от коррозии — полиэтиленового кожуха, который защищает железные трубы от агрессивных загрязнений с момента его первой установки в 1958.
  • Представляет собой значительный эволюционный прогресс в защите от коррозии труб из ВЧШГ.
  • Состоит из трех слоев коэкструдированной пленки из линейного полиэтилена низкой плотности (LLDPE), сплавленных в один.
  • Имеет внутреннюю поверхность, на которую нанесена запатентованная смесь антимикробного биоцида для смягчения микробиологической коррозии («MIC») и летучего ингибитора коррозии («VCI») для контроля гальванической коррозии.
  • Защищает от коррозии, не расходуя и не разлагая биоцид или ингибитор коррозии. Улучшенные свойства пленки сохранятся со временем.
  • Соответствует всем требованиям стандарта Американского национального института стандартов и Американской ассоциации водопроводных сооружений (ANSI/AWWA C105/A21. 5) для полиэтиленовой оболочки.
  • Самый передовой метод борьбы с коррозией.

Для получения подробной информации о кожухе из усиленного полиэтилена V-Bio, трубах из ВЧШГ или Исследовательской ассоциации труб из ВЧШГ посетите: www.dipra.org/v-bio/

Описание продукта

В районах с сильно агрессивными почвами использование полиэтиленовой трубы или листового кожуха обеспечивает высокоэффективную и экономичную защиту. Защита от коррозии, обеспечиваемая сыпучим полиэтиленом, отличается несколькими способами, и ее не следует путать с покрытиями, наносимыми непосредственно на ствол трубы. Самым существенным отличием является его способность защищать без создания концентрационных ячеек в праздничные дни. Кроме того, поскольку кожух применяется, когда труба фактически уложена в землю, повреждения, возникающие при транспортировке, погрузочно-разгрузочных работах и ​​т. д., сводятся к минимуму.

Поскольку вода может присутствовать в почве вокруг трубы, вода также может находиться между трубой и оберткой. Вода внутри полиэтиленовой трубки изначально имеет некоторые характеристики почвенной среды, и может начаться коррозия. Но в течение короткого промежутка времени начальное окисление истощает запасы кислорода в воде, и другие электрохимические реакции коррозии также быстро протекают до завершения. В этот момент достигается состояние химического равновесия и коррозия отсутствует.

С момента первой полевой установки полиэтиленовой пленки на трубу из серого чугуна в 1958 г. установка проводилась в сильно коррозионных почвах по всей территории Соединенных Штатов. Успех процедуры полиэтиленовой оболочки, разработанной в Соединенных Штатах, был принят несколькими другими странами, и был разработан международный стандарт для полиэтиленовых рукавов (ISO-8180).

Исследования, проведенные Исследовательской ассоциацией труб из ковкого чугуна (DIPRA) на нескольких испытательных полигонах с высокой коррозионной активностью, подтвердили, что полиэтиленовый кожух обеспечивает высокую степень защиты и приводит к минимальной и, как правило, незначительной коррозии наружной поверхности защищенных таким образом труб из ковкого чугуна или из серого чугуна. Эти выводы подтверждены результатами сотен исследований полевых установок. См. dipra.org для получения дополнительной информации.

Полевые испытания также показали, что диэлектрические свойства полиэтилена обеспечивают защиту труб из ВЧШГ от блуждающего тока на большинстве уровней, встречающихся в полевых условиях.

Поскольку полиэтиленовая оболочка является пассивным методом защиты труб из ВЧШГ в агрессивных грунтах, она обеспечивает большую надежность и экономию, чем системы катодной защиты, которые требуют постоянного контроля, технического обслуживания и других эксплуатационных расходов, а также обученного персонала. Системы катодной защиты также могут в некоторых случаях вызывать побочную коррозию близлежащих незащищенных металлических конструкций.

Для защиты в зонах с сильно агрессивными грунтами AWWA C105 охватывает материалы и процедуры установки для полиэтиленовой оболочки подземных установок трубопроводов из ВЧШГ для воды и других жидкостей.

Полиэтиленовая пленка в форме трубы или листа для покрытия трубопровода изготавливается из первичного полиэтилена, соответствующего требованиям стандарта ANSI/ASTM D1248. Указанная минимальная толщина линейной полиэтиленовой пленки низкой плотности составляет 0,008 дюйма (8 мил). Указанная минимальная толщина полиэтиленовой пленки высокой плотности с перекрестным ламинированием составляет 0,004 дюйма (4 мила).

Материал, необходимая маркировка и методы установки соответствуют требованиям AWWA C105. Этот стандарт и более подробные публикации DIPRA, касающиеся незакрепленных полиэтиленовых оболочек, можно получить в компании AMERICAN.


Описание продукта

Компания AMERICAN поставляет большинство труб и фитингов с наружным асфальтовым покрытием толщиной примерно 1 мил в соответствии с AWWA C151 для труб из ВЧШГ, AWWA C115 для фланцевых труб и AWWA C110 и C153 для фитингов.

По всей территории Соединенных Штатов трубы и фитинги из ковкого и серого чугуна с этим стандартным покрытием обеспечивают безотказную работу в течение десятилетий. Если не указано иное, на все трубы и фитинги производства AMERICAN снаружи наносится асфальтовое покрытие.

Асфальтовое покрытие в сочетании с производственной окалиной обеспечивает защиту от коррозии. Если грунт считается вызывающим коррозию трубы из ВЧШГ при оценке в соответствии с Моделью решения о проектировании™ (DDM) или Приложением A стандарта AWWA C105, следует использовать полиэтиленовую пленку или другие подходящие методы.

Асфальтовое покрытие не совместимо с большинством финишных покрытий. Для наземных работ, как внутренних, так и наружных, компания AMERICAN рекомендует использовать отверждаемую влагой уретановую грунтовку Wasser FerroClad, которая хорошо подходит для большинства применений, в том числе в тех случаях, когда типичные верхние покрытия или конечное применение могут быть неизвестны.

Описание продукта

Это химически стойкое и коррозионностойкое покрытие с высоким содержанием твердых частиц для защиты от истирания, влаги, агрессивных паров, химического воздействия и погружения. Для получения дополнительной информации свяжитесь с AMERICAN.

Описание продукта

Это быстросохнущая, не содержащая свинца и хроматов коррозионно-стойкая грунтовка, разработанная для нанесения широкого спектра верхних покрытий. Он хорошо подходит для тех случаев, когда не известны обычные верхние покрытия, но его применение ограничено атмосферным воздействием. Для получения дополнительной информации свяжитесь с AMERICAN.


Описание продукта

Это быстросохнущая, не содержащая свинца и хроматов коррозионно-стойкая грунтовка, разработанная для нанесения широкого спектра верхних покрытий. Он хорошо подходит для тех случаев, когда не известны обычные верхние покрытия, но его применение ограничено атмосферным воздействием. Для получения дополнительной информации свяжитесь с AMERICAN.


ПРОКЛАДКИ

Описание продукта

Уплотнительный элемент Fastite — кольцевая прокладка из формованного синтетического каучука двух видов твердости, форма которой соответствует конфигурации гнезда для прокладки — изготовлена ​​в соответствии со всеми требованиями ANSI/AWWA C111/A21. .11 и в соответствии с собственными жесткими спецификациями AMERICAN, обеспечивая строго контролируемые свойства размеров и твердости. Меньший конец прокладки изготовлен из более твердой резины с твердостью примерно 85 единиц по дюрометру, что обеспечивает прочное плечо для самоцентрирования на упоре прокладки, постоянное уплотнение от холодного течения и защиту от износа. Больший конец прокладки выполнен из более мягкой резины с твердостью примерно 65 единиц по дюрометру, что обеспечивает простоту сборки и надежное уплотнение. Конструкция обеспечивает эффективную герметизацию при низком или высоком давлении, а также при прямолинейном или искривленном соединении. Это также устраняет любые опасения по поводу инфильтрации или проникновения корней и обеспечивает надежное уплотнение против отрицательного давления, тем самым предотвращая «вытягивание» прокладки в случае создания вакуума в линии.

Конус на внутренней стороне прокладки позволяет входящей трубе располагаться и центрироваться на твердой секции и снижает нагрузку на трение при последующей сборке. Плотное прилегание и жесткая часть прокладки в сочетании с конструкцией контрфорса препятствуют смещению прокладки во время сборки. Дополнительное внутреннее давление приводит к увеличению герметичности уплотнения, когда труба находится прямолинейно или с отклонением.

Описание продукта

Прокладки American Fast-Grip зарекомендовали себя как превосходный метод крепления труб или фитингов из ВЧШГ диаметром 4–30 дюймов, который можно адаптировать в полевых условиях.

Удерживание, обеспечиваемое запатентованной прокладкой AMERICAN Fast-Grip, обусловлено развитием расклинивающего действия между парами элементов из высокопрочной нержавеющей стали, расположенных вокруг прокладки. Внешний металлический элемент, имеющий на внутренней поверхности острые зубья для захвата втулки, действует как опорный элемент для клиновидного внутреннего элемента.

Из-за этой клиновой конструкции усилие между втулкой и гнездом соединения практически постоянно при любой заданной осевой нагрузке независимо от «плотности» или «неплотности» посадки соединения или прогиба соединения.

Прокладка Fast-Grip, имеющая ту же базовую форму, что и прокладка AMERICAN Fastite, может использоваться в любой стандартной трубе или фитинге Fastite диаметром 4–30 дюймов. Он внесен в список UL и одобрен FM для использования в раструбах Fastite или Flex-Ring с гладкими концами Fastite всех размеров от 4 до 16 дюймов. Перечень UL и одобрение FM распространяются на все классы давления и специальные классы толщины труб из ВЧШГ.

В дополнение к положительной фиксации, прокладки Fast-Grip обладают эргономическими преимуществами по сравнению с другими фиксируемыми соединениями для фитингов и труб, для которых требуются болты, проушины, сегменты, гаечные ключи и т. д. Соединения можно легко собрать с помощью современных инструментов и методов, используемых для много лет занимается сборкой стандартных соединений Fastite.

Описание продукта

Фланцевые прокладки AMERICAN Toruseal для улучшения рабочих характеристик значительно превосходят обычные полнопроходные или кольцевые прокладки. Несмотря на то, что прокладка Toruseal рекомендуется для всех нормальных водопроводных и канализационных систем, она особенно должна использоваться в сложных условиях, таких как фланцевые трубопроводы очень большого диаметра, специально разработанные установки с большими пролетами (т. подземные фланцы, которые могут подвергаться нежелательной нагрузке на балку.

AMERICAN Прокладки Toruseal соответствуют описанию «прокладок специальной конструкции», приведенных в приложениях к AWWA C110, C111 и C115, и «специальных прокладок», приведенных в основной части AWWA C111.

Прокладки Toruseal рекомендуются для стандартных фланцевых соединений AWWA в обычных системах водоснабжения и канализации. Стандарт ANSI B16.21 указывает, что внутренний диаметр неметаллических полнолицевых и кольцевых прокладок диаметром 3–12 дюймов должен быть больше (такой же, как наружные диаметры стандартных стальных труб), чем номинальный. Любые плоские прокладки, используемые для фланцевых труб из ковкого чугуна, должны иметь «номинальный» внутренний диаметр, как показано в приложении к ANSI/AWWA C115/A21. 15, а не больший внутренний диаметр в соответствии с ANSI B16.21. AMERICAN не рекомендует прокладки с большим внутренним диаметром в соответствии с ANSI B16.21.

AMERICAN Прокладки Toruseal предназначены для использования со стандартными фланцевыми болтами. Отверстия соответствуют сверлениям фланцев AWWA C110, C111 и C115. Они также соответствуют определенным классам сверления фланцев фланцев AWWA C207 и ANSI B16.1 и B16.42. В некоторых случаях прокладки Toruseal можно использовать с фланцами стальных труб размером 14–54 дюйма. Обратитесь в AMERICAN за подробностями или при соединении с любым фланцем, конфигурация которого отличается от фланцев согласно AWWA C110 или C115.

Описание продукта

АМЕРИКАНСКАЯ инновация привела к разработке механического соединения в 1921.

Плоские резиновые прокладки из бутадиен-стирольного каучука обычно используются для водоснабжения и хозяйственно-бытовых стоков. Доступны простые резиновые прокладки с тканевым наконечником, а также другие специальные прокладки, например, из маслостойкой резины.

Простые резиновые прокладки или прокладки с наконечниками используются для воздуха или жидкости с температурой до 150°F. Для применений, связанных с температурами выше 150°F, или для других специальных применений, а также для установок в загрязненных почвах, где проникновение через прокладки может если вас это беспокоит, обратитесь за рекомендациями к AMERICAN.

Стандартные соединительные аксессуары, поставляемые с механическими соединительными трубами и фитингами, включают сальники из ковкого чугуна, болты с Т-образной головкой из низколегированной стали с шестигранными гайками и простые резиновые прокладки. Стоимость этих аксессуаров может быть включена или не включена в цену трубы или фитингов, поэтому уточните это у вашего представителя в АМЕРИКАНЕ.


Описание продукта

Для холодного климата, где требуется электрическое оттаивание сервисных соединений, в прокладку Fastite влиты металлические контактные полосы, обеспечивающие «встроенный» контакт, который будет проводить необходимый ток между раструбом и концом трубы. . При сжатии резиновая прокладка плотно прижимает контактные планки к металлическим поверхностям. Эта конструкция обеспечивает закрытый и защищенный контакт, который остается эффективным против расширения, сжатия или будущих движений сустава. При использовании токопроводящих прокладок требуется специальная подготовка раструбов и гладких концов труб. Инструкции приведены на каждой банке смазки для суставов AMERICAN Fastite. Токопроводящая прокладка Fastite подходит для передачи электрического тока силой до 600 ампер.

Другие типы соединений используются для обеспечения электропроводности соединений в приложениях с низкими требованиями к напряжению/току.

На раструбы и скошенные концы токопроводящей соединительной трубы Fastite перед отгрузкой наносится защитное покрытие для защиты посадочных поверхностей прокладок во время транспортировки и хранения перед сборкой.

Примечание. Токопроводящие прокладки Fastite нельзя использовать с фиксирующими заглушками Fastite. Трубы Fastite некоторых размеров могут не подходить для использования с токопроводящими прокладками – обратитесь в компанию AMERICAN.


Как доставить воду людям? Это была одна из первых проблем человека, с которой он борется до сих пор. Города и деревни часто строились у рек и ручьев только для того, чтобы быть рядом с источником воды. Часто колодец был центром старого города, и люди ежедневно собирались там, чтобы набрать один или два сосуда для своей семьи.

Римляне разработали систему шлюзов и воронкообразных водных путей, известных как акведуки, и впервые человек принес воду в свой дом не с помощью тележки. Ряд открытий был сделан на этих водных путях. Были внесены модификации и использованы различные материалы, что привело к эволюции труб. Сегодня компания Everett J. Prescott, Inc. предлагает бесконечное разнообразие фланцевых труб, которые имеют бесконечное количество применений.

За последние сто лет в трубопроводах произошли быстрые изменения. Столетие назад люди с кирками и лопатами рыли траншеи, чтобы проложить толстостенную трубу из серого железа. Совсем недавно, в 1948 году, британская фирма открыла ковкий чугун и предоставила водной промышленности более прочный, более гибкий и гораздо менее коррозионный материал. В начале 1940-х годов раздираемая войной Германия, чьи запасы железа были истощены из-за военных действий, разработала поливинилхлорид (ПВХ) в качестве альтернативного материала для труб.

С тех пор новые материалы для труб и новые покрытия помогли отрасли стать тем, чем она является сегодня. Сейчас самое подходящее время, чтобы проконсультироваться с нами, чтобы выбрать правильный выбор фланцевой трубы для вашей работы.

Abbreviations Common to Pipes (PDF – 36kb)

ALPHA Valve & Hydrant Installation

ALPHA Coupling & Pressure Test

ALPHA Valve Installation & Interview

Alpha Gydrant Products

Установка кольца сцепления

Команда EJP Pipe Yard

Разное типы Flages, используемые в Piping Pipe Application

  • Накидные фланцы
  • Фланцы с приварной шейкой
  • Фланцы под сварку враструб
  • Глухие фланцы
  • Заглушки для очков
  • Фланцы для соединения внахлестку
  • Переходные фланцы
  • Фланцы с резьбой
  • Квадратные фланцы
  • Приварные фланцы с длинной шейкой
  • Расширительный фланец
  • Лопатка и кольцевая прокладка Фланец
  • Фланец Weldo / Фланец Nipo
  • Фланцы с диафрагмой
  • Свободные фланцы
  • Глухие фланцы с высокой ступицей
  • Резьбовые фланцы
  • Пластинчатые фланцы
    • Тип поверхности фланца и отделка
      • Плоская поверхность
      • Фланцы с выступом
      • Фланцы с кольцевым соединением (RTJ)
      • Фланцы с канавкой и язычком
      • Фланцы с наружной и внутренней резьбой
    • Различные типы международного стандарта для фланцев
      • Фланцы ASME B16. 5
      • Фланцы ANSI B16.47
      • BS 10 фланцев
      • Фланцы DIN
      • EN 1092-1 Фланцы
      • BS 4504 Фланцы
      • Стандартные фланцы JIS
    • Материалы, используемые для изготовления фланцев

Что такое фланцы?

Фланцы используются для соединения клапанов, труб, насосов и другого оборудования в системе трубопроводов. Обычно фланцы привариваются или имеют резьбу, а два фланца соединяются вместе болтовым соединением с прокладками, чтобы обеспечить уплотнение, обеспечивающее легкий доступ к системе трубопроводов. Эти фланцы доступны в различных типах, таких как накидные фланцы, фланцы с приварной горловиной, глухие фланцы, фланцы с раструбной сваркой и т. Д. Ниже мы объяснили, что различные типы фланцев, используемых в трубопроводных системах, зависят от их размеров и другие факторы.

Типы фланцев

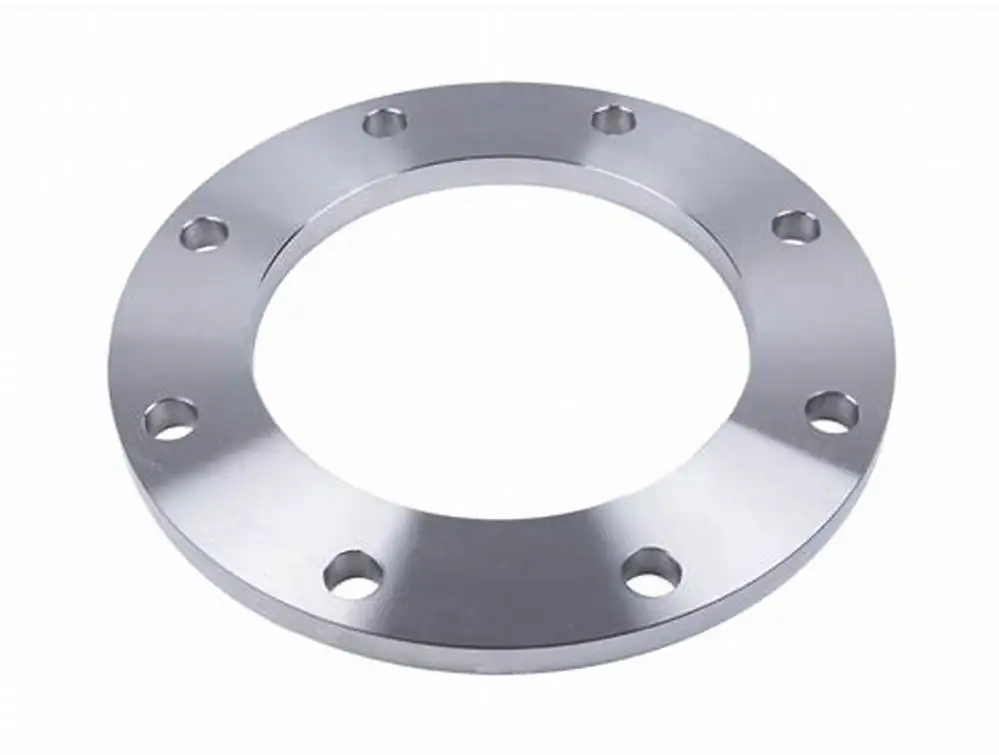

Накидные фланцы

Накидной фланец В основном представляет собой кольцо, надетое на конец трубы, при этом поверхность фланца проходит от конца трубы на достаточное расстояние, чтобы на него наварился валик. внутренний диаметр. Как следует из названия, эти фланцы скользят по трубе и, следовательно, известны как Slip On Flanges. Вставной фланец также известен как фланец SO. Это своего рода фланец, который немного больше трубы и скользит по трубе с внутренней конструкцией. Поскольку внутренний размер фланца немного больше внешнего размера трубы, верхняя и нижняя части фланца могут быть соединены непосредственно с оборудованием или трубой путем угловой сварки фланца SO. Он используется для вставки трубы во внутреннее отверстие фланца. Накладные фланцы для труб используются с приподнятой или плоской поверхностью. Фланцы Slip-On являются подходящим выбором для применений с низким давлением. Скольжение на фланце чрезмерно используется во многих жидкостных трубопроводах.

Фланцы с приварной шейкой

Фланец с приварной шейкой, также известный как фланец с конической ступицей или фланец с высокой ступицей. Фланец с приваренной шейкой (фланец WN) имеет шейку, которая может перемещать натяжение трубы, тем самым уменьшая давление, возникающее в нижней части фланца. Он совместим с трубопроводами, которые работают при высоких или низких температурах и выдерживают высокое давление. Фланцы с приварной шейкой легко узнать по длинному коническому концу, который медленно проходит через толщину стенки трубы или фитинга. Длинная коническая ступица обеспечивает значительную защиту для использования в различных условиях, связанных с высоким давлением, отрицательными и/или высокими температурами. Фланец с приварной горловиной состоит из круглого фитинга с выступающим краем по окружности. Фланец с приваренной горловиной успешно используется при давлении до 5000 фунтов на квадратный дюйм.

Фланцы под приварку внахлест

Фланцы под приварку внахлест соединяются снаружи только одним угловым сварным швом и часто не рекомендуются для ответственных применений. Они в основном используются для линий малого диаметра. Их статическая прочность эквивалентна фланцам Slip On, но их усталостная прочность на 50 процентов выше, чем у фланцев Slip On с двойной сваркой. Для этого типа фланцев необходимо определить толщину соединительной трубы, чтобы обеспечить соответствующую длину отверстия. Перед сваркой в ​​раструбном фланце между фланцем или фитингом и трубой должен быть образован зазор. Целью нижнего зазора сварного шва, как правило, является минимизация остаточного давления в корне сварного шва, которое может возникнуть во время затвердевания металла шва. Недостатком приварного фланца враструб является правильное пространство, которое необходимо сделать. Трещина между трубой и фланцем может вызвать коррозию из-за коррозионных продуктов, в основном в системах трубопроводов из нержавеющей стали. Этот фланец не допускается в некоторых процессах. Так же и для этого фланца по этому принципу всегда надо приваривать сначала трубу а потом просто фитинг.

Глухие фланцы

Глухие фланцы производятся без отверстия и используются для закрытия концов труб, клапанов и отверстий сосудов под давлением. С точки зрения внутреннего давления и нагрузки на болты наиболее нагруженными типами фланцев являются глухие фланцы, особенно больших размеров. Тем не менее, большинство этих давлений представляют собой изгибающиеся типы вблизи центра, и, поскольку нет стандартного внутреннего диаметра, эти фланцы идеально подходят для систем с более высоким давлением и температурой. Функция этих фланцев состоит в том, чтобы загораживать сегмент трубы или патрубок на сосуде, который не используется. Форсунка часто закрывается глухим фланцем для проверки давления на заводе или просто потому, что потребителю не нужны все форсунки, которые были установлены на резервуаре.

Фланцы для очковых заглушек

Заглушки для очков обычно используются для постоянного разделения трубных сетей или просто для соединения друг с другом. Очковая шторка представляет собой стальную пластину, разрезанную на два диска определенной толщины.

Два диска соединены друг с другом стальной деталью, похожей на часть очков на носу. Название происходит от того факта, что сборка выглядит как очки или «очки». Один из дисков представляет собой сплошную пластину, а другой — кольцо, внутренний диаметр которого равен диаметру фланца. Очковые жалюзи используются в конструкциях, которые необходимо регулярно отделять от других установок. Очковая шторка обычно устанавливается в «открытом» положении, чтобы поток через трубу был возможен. Если очковая шторка повернута в положение «закрыто», труба перекрывается, и поток невозможен.

Фланцы для соединения внахлестку

Фланцы для соединения внахлестку используются с патрубками, когда труба изготовлена ​​из дорогого материала. Например, к системе труб из нержавеющей стали можно добавить фланец из углеродистой стали, поскольку фланец не будет контактировать с веществом в трубе. Втулки будут приварены к трубе встык, а фланцы останутся незакрепленными. Внутренний радиус этих фланцев имеет скошенную кромку, чтобы очистить радиус заглушки. Фланцы с соединением внахлест почти аналогичны накидным фланцам, за исключением радиуса на пересечении поверхности фланца и отверстия для размещения фланцевой части вставного конца. Их способность удерживать давление ненамного выше, чем у фланцев Slip On, а усталостная долговечность сборки составляет лишь одну десятую от срока службы фланцев Weld Neck. Поэтому фланец с соединением внахлестку используется в системах с низким давлением и в некритических условиях.

Переходные фланцы

Переходные фланцы предназначены для случаев изменения размера трубы. Фланец (размеры), преимущественно соответствующий большему размеру трубы (NPT), но имеющий меньший диаметр отверстия, соответствующий меньшему размеру трубы (NPT). Эти фланцы обычно бывают глухими, вставными, резьбовыми и сварными. Они доступны для всех классов давления и представляют собой прекрасную альтернативу соединению труб двух разных размеров. Этот тип фланца не следует использовать, если неожиданное изменение, например, в насосе, может вызвать ненужную турбулентность.

Предназначен для использования в системе трубопроводов переменного диаметра. Переходной фланец состоит из фланца одного заданного диаметра с отдельным отверстием меньшего диаметра. Фланец будет иметь размеры большего размера трубы, за исключением размеров отверстия и ступицы. Редукционные фланцы крепятся сваркой, приклеиванием или зажимом фланцев одного размера, снабженных разными соединительными деталями.

Фланцы с резьбой

Фланцы с резьбой выглядят почти так же, как фланцы Slip-On, но главное отличие состоит в том, что фланец с резьбой расточен в соответствии с внутренним диаметром конкретной трубы. Резьбовой фланец — это тип фланца, который имеет коническую трубную резьбу в отверстии в соответствии со стандартом ASME B1.20.1 и может использоваться в трубопроводных системах, где приварка фланца к трубе невозможна, например, во взрывоопасных зонах, где при сварке может возникнуть потенциальный риск. Резьбовой фланец закрепляется на трубе, имеющей дополнительную резьбу к конической трубе. С резьбовыми фланцами обычно используются оцинкованные и чугунные трубы. В системах очень высокого давления и для малых диаметров можно использовать резьбовые фланцы, главное преимущество которых заключается в том, что их можно устанавливать без сварки.

Квадратные фланцы

Квадратные фланцы изготовлены в соответствии со стандартами JIS B2291/JIS F7806. Квадратные фланцы часто используются для соединений между трубой и трубой и компонентами. Они чаще всего используются в линейке гидравлических систем, где происходит прохождение жидкостей, и изготавливаются из двух материалов: стали и нержавеющей стали. Полный набор квадратных фланцев состоит из кольцевого уплотнения, болтов, фланца с внутренней резьбой (со стороны кольца) и фланца с наружной резьбой (с плоской стороны). Фланец с внутренней резьбой указан как часть A. Часть B определяет фланец с наружной резьбой. И полный комплект это АВ.

В соответствии с этим стандартом существует три типа квадратных фланцев: SHAB — используется с болтами с шестигранной головкой, больший размер корпуса фланца, SSAB — используется с винтом с головкой под ключ, меньший размер корпуса фланца, чем SHAB, LSA — только со стороны уплотнительного кольца, L-образная внутренняя поток.

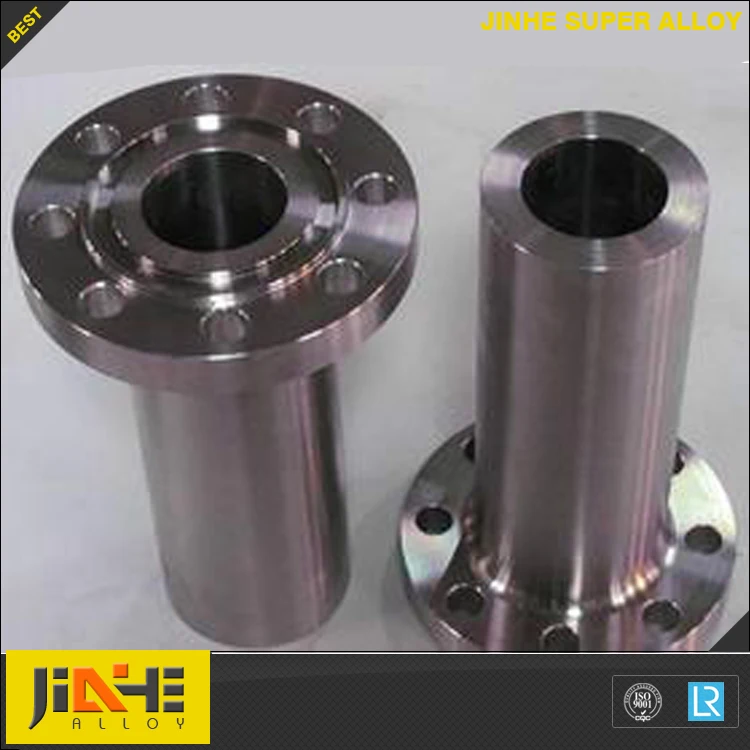

Приварные фланцы с длинной шейкой

В условиях высокого давления и высокой (или колеблющейся) температуры, в первую очередь в нефтегазовой промышленности, используются фланцы с длинной приварной шейкой (часто сокращенно LWN). Длинная шейка направляет трубу непосредственно во фланец и обеспечивает усиление, которое невозможно при использовании стандартного фланца с приварной шейкой. Это усиление очень важно для безопасности промышленных, коммерческих и даже жилых систем высокого давления. В отличие от многих других типов фланцев, длинные приварные шейки не имеют отверстий по графику. Обычно длинные фланцы с приварной горловиной изготавливаются с квадратными вырезами для замены трубы, а не для приварки к трубе.

Длинный фланец с приварной горловиной, как правило, является анкером для водопровода или источника газа, закачиваемого в более крупную сеть труб, например, на заводе или в многоквартирном доме.

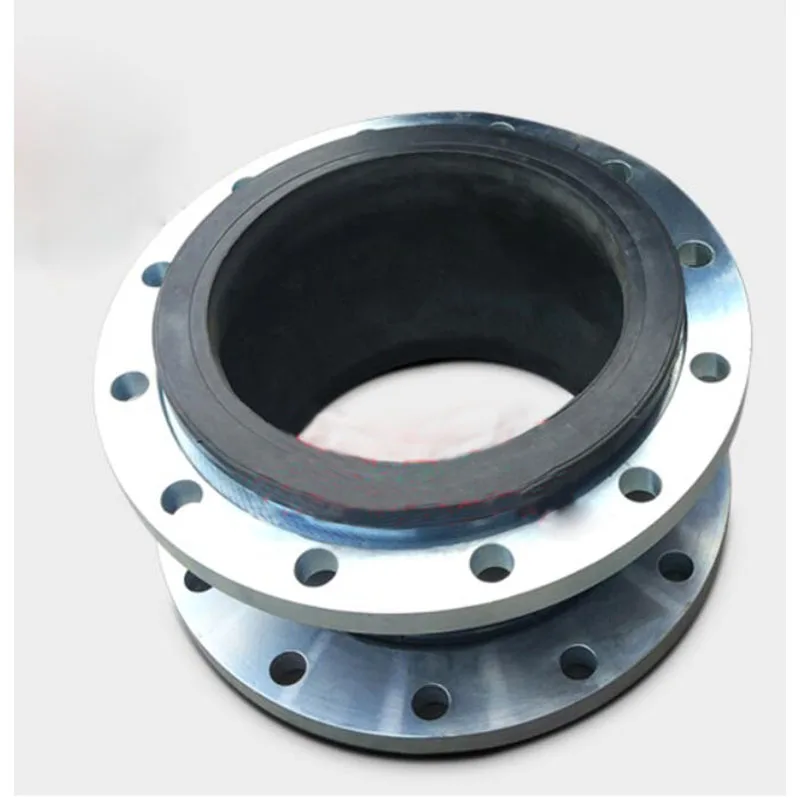

Расширительный фланец

Расширительный фланец, обозначаемый как EXPF, представляет собой сварной шейный фланец, но втулка имеет больший размер (один или два размера). Если у вас ограниченное пространство или вам просто нужно подключиться к трубе большего диаметра, он обеспечивает удобное место для оборудования, насосов и вентиляционных отверстий. Компактный размер экономит место по сравнению с переходным фланцем с приваренной горловиной, который позволяет отказаться от использования фланца и переходника. Фланцы-расширители также считаются экономичной альтернативой отдельному использованию переходного фланца с приварной горловиной. Номинальные значения давления и размеры соответствуют ANSI/ASME B16.5. Фланец расширителя имеет выступ. Для установки расширительного фланца требуется один сварной шов встык.

Лопатка и фланец с кольцевой проставкой

Лопатка и фланец с кольцевой проставкой по существу аналогичны очковым шторкам, за исключением того, что они не соединены вместе. Лопатки и распорки используются в системах, где техническое обслуживание требуется нечасто, или они часто используются в трубах большого диаметра. Лопаты могут весить сотни фунтов в зависимости от размера фланца и уровня напряжения. Во избежание дополнительного веса фланцевое соединение выбрано специально не для очковой шторки, а для 2-х отдельных частей. Интенсивное техническое обслуживание трубопроводной системы может быть основной причиной для временной замены кольцевой прокладки лопатой.

Фланец Weldo / Фланец Nipo

Фланец Nipo представляет собой комбинацию сварного шва, ниполета и фланца с приварной горловиной и широко используется в трубной промышленности в качестве сварного шва или ниполета для ответвления под углом 90°. Со стороны спускной трубы приварной фланец выполнен в виде приварного штифта, а с другой стороны имеет фланцевое соединение. Это означает, что отводное соединение со стороны трубопровода представляет собой сварное соединение. Во фланце Nipo соединение ответвления со стороны направляющей трубы представляет собой сварное соединение, а с другой стороны оно имеет фланцевое соединение.

Фланцы с диафрагмой

Фланцы с диафрагмой используются с расходомерами для измерения расхода жидкостей или газов в соответствующем трубопроводе. Пары напорных «отводов», чаще всего с 2-х сторон, прямо противоположных друг другу, врезаны во фланец диафрагмы. Фланцевые соединения с диафрагмой разработаны и изготовлены в соответствии с рекомендациями Американской газовой ассоциации (AGA), ASME и Международного общества автоматизации (ISA). Фланец с отверстием доступен в широком спектре следующих типов: фланцы с отверстием для приварки с выступом, фланец с отверстием для приварки с выступом, фланцы с отверстием для сварки с кольцевым соединением, фланцы с отверстием для углового крана.

Свободные фланцы

Свободный фланец — это устройство, которое приваривается к концу отрезка трубы, образуя половину фланцевого соединения. Деталь может быть изготовлена ​​из углеродистой или нержавеющей стали в соответствии с предполагаемой спецификацией, состоящей из плоской стальной поковки с отверстиями под болты по периметру и отверстием в центре размером с трубу, которая должна быть приварена к свободному фланцу. . Существуют типы свободных фланцев, которые подходят для использования с отводами, клапанами и практически любым типом компонентов трубопровода.

Глухие фланцы с высокой ступицей

Глухие фланцы с высокой ступицей используются для герметизации концов трубных конструкций. Это своего рода круглая пластина без центрального крепления, но со всеми нужными отверстиями для болтов. Глухой фланец с высокой ступицей доступен в различных размерах и материалах и используется для обеспечения конструктивного закрытия на концах труб, клапанов или патрубков. В закрытом состоянии этот фланец позволяет легко получить доступ к линии. Иногда глухой фланец с высокой втулкой может быть специально изготовлен или обработан, чтобы соответствовать номинальному размеру трубы, на которую делается переход. Это уменьшение может быть уменьшением резьбы или уменьшением количества сварных швов. Часто глухие фланцы с высокой ступицей поставляются с фитингами NPT, которые позволяют устанавливать соединения для испытаний под давлением. С учетом таких факторов, как внутреннее давление и нагрузка на болты, глухие фланцы с высокой ступицей подвергаются наибольшей нагрузке из всех типов фланцев, особенно больших размеров.

Фланцы с резьбой

Фланец с резьбой также известен как фланец с резьбой, и он имеет резьбу внутри отверстия фланца, которая подходит к трубе с соответствующей наружной резьбой на трубе, и эти фланцы в основном используются в коммунальных услугах, таких как воздух и вода. Резьбовой фланец часто используется для требований малого диаметра, высокого давления. К резьбовым фланцам со ступицей предъявляются требования в диапазоне от 1/2″ до 24″. Класс давления: от класса 150 до класса 2500, от PN 2,5 до PN 250 и облицовка: RF / RTJ

Резьбовые фланцы ввинчиваются в отверстие, соответствующее наружной резьбе трубы. Резьбовые фланцы используются с трубами с наружной резьбой. Преимущество этих фланцев в том, что их можно монтировать без сварки.

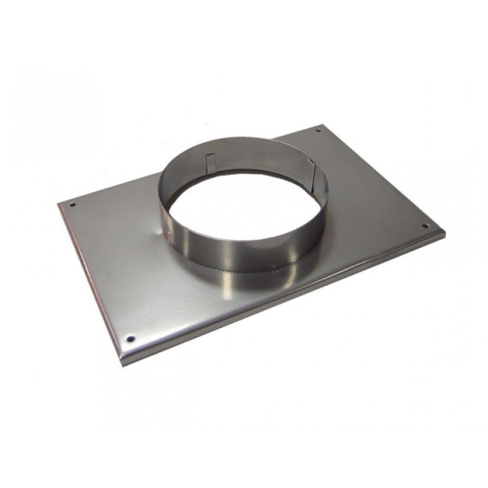

Пластинчатые фланцы

Пластинчатые фланцы, которые часто называют плоскими фланцами, имеют поверхность прокладки, расположенную в той же плоскости, что и поверхность окружности болтового соединения. Его также называют фланцем с плоской поверхностью. Применения, использующие фланцы с плоской поверхностью, часто представляют собой отливку ответного фланца или фланцевого фитинга. Фланцы с плоской поверхностью используются, когда ответные фланцы имеют плоскую поверхность. Это состояние возникает в первую очередь при подключении к чугунному оборудованию, клапанам и специальным устройствам. В стандарте ASME B31.1 указано, что при соединении фланцев из чугуна с плоской поверхностью с фланцами из углеродистой стали необходимо снять приподнятую поверхность фланца из углеродистой стали и необходимо использовать полнопрофильную прокладку.

Тип поверхности фланца и отделка:

Плоская поверхность

В той же плоскости фланец с плоской поверхностью имеет поверхность прокладки, как и поверхность окружности болтового соединения. Применения, использующие плоские торцевые фланцы, часто связаны с отливкой ответного фланца или фланцевого фитинга. Плоский стальной фланец указывается как фланец, который обработан плоско и не имеет гребнеобразной приподнятой поверхности или кольцевого соединительного фланца. Свободная плоская плоская поверхность фланца обеспечивает полный контакт между прокладкой и всей матирующей поверхностью.

Фланцы с плоской поверхностью никогда не должны крепиться болтами к фланцу с приподнятой поверхностью. В стандарте ASME B31.1 указано, что приподнятая поверхность фланца из углеродистой стали должна быть удалена при соединении чугунных фланцев с плоской поверхностью с фланцами из углеродистой стали и что требуется полнопрофильная прокладка. Форма поверхности фланца относится ко всем применениям, в которых чугун и другие хрупкие материалы используются для производства оборудования и клапанов. Для фланцев с плоской поверхностью следует использовать только полнопроходные прокладки. Это гарантирует, что два сопрягаемых фланца находятся в полном и равном контакте.

Фланцы с выступом

Фланец с выступом является наиболее распространенным типом, используемым в технологических установках, и его легко идентифицировать. Это называется приподнятой поверхностью, потому что поверхности прокладки приподняты над поверхностью окружности болтового соединения. Для всех фланцев из кованой стали, таких как механизмы и клапаны, обычно используется эта форма фланцевой маски. Во фланцах с выступом может использоваться широкая комбинация конструкций прокладок. Эти комбинации могут также включать в себя листы с плоскими кольцами и металлические компоненты со спиральной намоткой и двойной оболочкой.

Фланцы с выступом используются для концентрации большего давления на меньшей площади прокладки и, таким образом, повышения способности соединения выдерживать давление. Отверстия под болты находятся в области внешнего кольца этих фланцев. Регулировка «Move» между высотами двух колец помогает прикладывать большее усилие к области прокладки, тем самым создавая более прочное уплотнение, когда прокладка прикреплена, а болты установлены и затянуты. В зависимости от класса давления поверхность фланца имеет размер 1/16″ или 1/4″ ANSI 300 и ниже, имеет приподнятую поверхность 1/16″, а ANSI 400 и выше имеет приподнятую поверхность 1/4″.

Фланцы с кольцевым соединением (RTJ)

Фланцы с кольцевым соединением (RTJ) имеют канавки, которые врезают стальные кольцевые прокладки в их поверхности. Когда согнутые болты вдавливают в канавки прокладку между фланцами, фланцы закрывают (или чеканят) прокладку и создают плотный контакт внутри канавок, создавая сцепление металла с металлом. Обычно фланцы с кольцевым соединением используются в системах с температурой выше 427 ° C при экстремальном давлении и высокой температуре. Фланец RTJ с выточенной кольцевой канавкой может иметь приподнятую поверхность. Приподнятое лицо не действует как какой-либо компонент средства герметизации. Приподнятые поверхности прикрепленных и затянутых фланцев могут касаться друг друга для фланцев RTJ, которые уплотняются кольцевыми прокладками.

Для этого материал прокладки кольцевого соединения должен быть менее прочным (более пластичным), чем материал фланца. Натянутая прокладка не сможет в этом случае выдержать дополнительную нагрузку, кроме натяжения винта, вибрации и движения не смогут еще больше растрескать прокладку и снизить напряжение присоединения. Прокладка типа R с восьмиугольной частью является наиболее распространенной прокладкой RTJ, поскольку она гарантирует чрезвычайно прочное уплотнение. Тем не менее, в стиле «простой канавки» признается, что обе прокладки RTJ имеют восьмиугольную или овальную часть.

Фланцы с пазом и язычком

Фланцы с пазом и язычком должны подходить к ушам с пазом и пазом. Одна сторона фланца имеет приподнятое кольцо (язычок), выточенное на поверхности фланца, в то время как сопрягаемый фланец имеет соответствующее углубление (канавку), выточенное в его носовой части. Стандартизированы как крупные, так и мелкие типы пазогребневых накладок. Они отличаются от наружных и внутренних тем, что внутренние диаметры шипа и канавки не достигают основания фланца, тем самым удерживая прокладку на ее внутреннем и внешнем диаметре. Их обычно можно найти на крышках клапанов и крышках насосов.

Преимущество шпунтовых соединений также состоит в том, что они самовыравниваются и служат эластичным буфером. Косой стык удерживает точку нагрузки на одной линии с стыком и не требует интенсивного процесса механической обработки. Определенные поверхности фланцев, такие как RTJ, T и G, F и M, не должны крепиться болтами. Это связано с тем, что контактные поверхности не перекрываются, и нет прокладки, которая имеет один тип с одной стороны и другой тип с другой. Фланцы с канавкой и язычком используются в некритических приложениях с низким давлением для крепления других компонентов с канавкой и язычком.

Фланцы с наружной и внутренней резьбой

Фланцы с наружной и внутренней резьбой — это разновидность фланцев, которые подходят друг к другу. Одна поверхность фланца в этих вариантах имеет область, которая выходит за пределы обычной поверхности фланца. Этот фланец называется The Man. Сопрягаемый фланец или другой фланец с другой стороны будет иметь аналогичное углубление, выточенное в его носовой части. Этот ответный фланец называется фланцем с внутренней резьбой

. Фланцы также должны быть выровнены по этой форме. Каждый лицевой фланец имеет область, выходящую за нормальную грань фланца (папа). Другой фланец или ответный фланец имеет соответствующее углубление (внутреннюю резьбу), выточенное на лицевой стороне.

Женские лица должны быть 3/16 дюйма в длину, мужские лица должны быть 1/4 дюйма в ширину, а каждый конец должен быть плоским. Внешний диаметр женского лица служит для нахождения и удержания марли. На самом деле есть 2 версии; средние фланцы M&F и широкие фланцы M&F.

Фланцы с наружной и внутренней резьбой имеют улучшенные уплотнительные свойства, более надежное позиционирование и конкретное сжатие уплотнительного материала, использование другого, более эффективного уплотнительного материала и усовершенствованного уплотнительного материала (уплотнительные кольца).

Различные типы международного стандарта для фланцев:

Фланцы ASME B16.5

Стандарт ASME B16.5 распространяется на стальные трубные фланцы от NPS 1/2 до NPS 24, метрические / дюймовые, и фланцевые фитинги в классе давления от 150 до класса 2500. Сюда входят уровни давления-температуры, компоненты, длины, допуски, наименования, измерения и методы обозначения отверстий для фланцевых фитингов и фланцев труб. Для трубопроводных конструкций широко используются два очень важных фланца, такие как фланец с приварной горловиной и глухие фланцы. Взаимозаменяемость используется для слов «В16,5» или «В16 5», что соответствует той же норме. Однако стандартный ASME B16 5 (ANSI B16 5) включает размеры только до 24 дюймов.

Текущий и правильный стандарт – ASME B16.5. ANSI B16.5 широко распространен в индустрии жаргона и до сих пор широко используется архитекторами, инженерами, производителями и поставщиками. Несмотря на то, что стандартов ANSI B16.5 технически не существует, они воспринимались как другой способ сказать ASME B16.5.

Фланцы ANSI B16.47

ANSI B16.47 (стальные фланцы большого диаметра) — это стандарт для фланцев стальных труб диаметром от NPS 26 до NPS 60. Тем не менее, обычный ANSI B16.47 далее делится на глухой фланец и фланец ANSI B16.47 серии A и ANSI B16.47 B с приварным фланцем. Фланец API 605 ранее также назывался фланцем серии B. Термины B16.47 или B 16 47 или ANSI B 16 47 взаимозаменяемы и соответствуют одному и тому же стандарту.

Последняя версия обеспечивает как метрические, так и дюймовые измерения и баллы в единицах измерения. MSSSP-44: стальные фланцы для трубопроводов и API 605: ANSI B16.47 оснащен фланцами из углеродистой стали большого диаметра. Таким образом, фланцы MSS SP-44 называются фланцами ANSI B16.47 серии A, тогда как в рамках этого стандарта фланцы API 605 называются фланцами ANSI B16.47 серии B. Стандарт ANSI B16.47 содержит требования к давлению-температуре, деталям, размерам, допускам, маркировке и проверке фланцев труб размером от NPS 26 до NPS 60 и классов классификации 75, 150, 300, 400, 600 и 9.00 для больших размеров.

BS 10 Фланцы

Британский стандарт BS10, 1962 г. – это стандартная конструкция фланцев для цилиндров, труб и фитингов и болтовых соединений. В миллиметрах размеры фланцев BS 10 включают выступы, простые, цельнолитые или протравленные фланцы и фланцы с приваркой в ​​горловину, во фланцах согласно таблицам BS10. Хотя таблица фланцев труб BS 10 устарела, таблица фланцев BS 10 для легких пролетов, недорогих фланцев из нержавеющей стали, все еще используется. Эти фланцы типа BS 10 могут быть изготовлены из тяжелых металлов и сплавов, таких как нержавеющая сталь, углеродистая сталь, сплавы, такие как элементы, включая никель, медь и т. д.

Фланцы BS 10 известны как своей надежностью, так и превосходными характеристиками, что делает их одним из самых экономичных доступных решений. Фланцы с горловиной BS 10 хорошо работают как в условиях высоких температур, так и при высоком давлении. Фланцы таблицы d BS 10 также могут быть изготовлены из таких марок, как дуплексная и супердуплексная нержавеющая сталь, в зависимости от конечного использования компонента.

Фланцы DIN

Немецкий институт стандартизации Deutsches Institut für Normung (DIN) является немецкой национальной организацией по стандартизации и официальным дочерним органом ISO. DIN Flanges — это зарегистрированная в Германии ассоциация, базирующаяся в Берлине, для раздельных фланцев. В настоящее время существует около тридцати тысяч стандартов DIN, охватывающих почти все технологические области. Фланцы DIN чаще всего используются в европейских странах.

Стандарт DIN Фланцы используют метрические размеры (мм и бар) для измерения размеров и давления клапанов и фланцев. Европейские фирмы обычно используют стандарт DIN для фланцев, даже если производство осуществляется в Соединенных Штатах. Фланцы DIN имеют широкий охват, и более 30 000 стандартов DIN для фланцев обеспечивают всесторонний охват различных типов фланцев и технологий. Спецификация фланцев DIN состоит из номеров DIN, начиная с 15, 20, 25, 32, 40, 50, 65, 80 и т. д. до 200.

EN 1092-1 Фланцы

EN 1092-1 является расширением Британского стандарта спецификаций. Это заменяет снятый с производства BS EN 1092-1. В EN 1092-1 BS. Европейский метрический диапазон, включающий размеры круглых фланцев от DN 10 до 4000 и обозначения PN 2, 5 и 100. Этот стандарт ЕС определяет спецификации для круглых стальных фланцев от DN 10 до DN 4000 с обозначениями PN от PN 2,5 до PN 400 и номинальные размеры.

Спецификация определяет формы фланцев и их облицовок, длину, допуски, резьбу, размеры болтов, текстуру поверхности, маркировку, ткани, уровни давления/температуры и вес фланцев. ЕН 1092-1 Форма 01 PN10 Фланец откладывается или может использоваться для сырой, угольной, нефтехимической и смежных отраслей промышленности из следующих материалов и размеров; Компоненты, используемые для производства фланцев EN 1092-1, изготовлены из углеродистой стали: A105, SS400, SF440, RST37.2, S235JRG2, P250GH, C22.8. Они также производятся из нержавеющей стали марок: F304, F304L, F316, F316L, 316Ti и так далее.

Фланцы BS 4504

Фланцы BS 4504 подпадают под британскую метрическую шкалу, которая включает круглые фланцы от PN 2,5 до PN 40 для цилиндров, клапанов и фитингов, включая фланцы с размерами DN. До этого он был известен как BS 4504:19.69. Эти фланцы идеально подходят для использования в жестких условиях, особенно при низком давлении в нефтяной отрасли. Европейский метрический стандарт, охватывающий технические характеристики круглых фланцев, варьируется от размера DN 10 до 4000 и обозначений PN 2, 5 и 100.

Фланцы BS 4504 состоят из фланцев стандартов ANSI B16. 5, ANSI B16.47, ANSI B16.36. Они также состоят из номеров DIN, таких как DIN2527, DIN2566, DIN2573, DIN2576, DIN2641, DIN2642. Эти фланцы BS 4504 используются в таких отраслях, как химическая промышленность, производство удобрений, производство теплообменников, приборостроение и атомная тепловая промышленность.

Стандартные фланцы JIS

Стандарты JIS — это японские промышленные стандарты, которые используются для промышленной деятельности в Японии. Это координировал комитет японских промышленных стендов (JISC). Японская ассоциация стандартов (JSA) ранее была присоединена к METI, которая теперь является автономным фондом. Это имеет в виду широкий спектр программ, касающихся японских и зарубежных стандартов. Стандартные фланцы JIS относятся к подразделению JIS-B и классифицируются по различным размерам, в которых они изготавливаются.

Эти типы фланцев японского промышленного стандарта подразделяются на такие категории, как JIS5k, JIS10K, JIS15K, JIS20K. Фланцы JIS B2200 K определяются путем замены буквы K одной из вышеупомянутых категорий, таких как 5K, 10K, 15K и 20K. Размеры каждого фланца зависят от категории или типа фланцев.

Материалы, используемые для изготовления фланцев:

Эти стальные фланцы изготавливаются из различных материалов, таких как углеродистая сталь, низколегированная сталь, фланцы из нержавеющей стали, фланцы из дуплексной стали, фланцы из супердуплексной стали, фланцы из монеля, фланцы из инконеля, фланцы из хастеллоя. , никелевые фланцы и комбинация экзотических материалов (заглушка) и других материалов основы.

  • Углеродистая сталь: – ASTM A105, ASTM A350 LF1/2, ASTM A181
  • Легированная сталь
  • : – ASTM A182F1/F2/F5/F7/F9/F11/F12/F22
  • Нержавеющая сталь
  • : – ASTM A182F6 /F304 /F304L /F316 /F316L/ F321/F347/F348
  • Дуплексная сталь S31803 / S32205
  • Супердуплексная сталь S32750 S32760
  • Титан класса 1/2/3/4/5/7
  • Сплав с высоким содержанием никеля: – Монель ASTM / ASME SB 564 400 /K500
  • Инконель 600/601/625/800/825/718
  • Хастеллой C4/C22/B2/B3
  • Никель 200/201
  • Медно-никелевый сплав 70/30, 90/10, 95/5
  • Фланцы Hastelloy C276
  • Инконель 625 Фланцы

Piping Mart

Pipingmart – это портал B2B, специализирующийся на промышленных, металлических и трубопроводных изделиях. Кроме того, делитесь последней информацией и новостями, касающимися продуктов, материалов и различных типов марок, чтобы помочь бизнесу в этой отрасли.

Теги: Глухие фланцы, Фланцы внахлестку, типы фланцев

Трубные фланцы

Трубный фланец

Фланец, сокращенно FLG, представляет собой болтовое соединение, в котором две части трубы, оборудование, фитинги или клапаны соединяются вместе, образуя трубопроводную систему. Фланцы обеспечивают доступ, когда оборудование (или трубопровод) необходимо очистить, осмотреть или изменить конфигурацию. Фланцевая пара состоит из двух фланцев и прокладки с болтами и гайками. Фланцы труб бывают разных стилей, номинального давления, материалов и размеров, чтобы соответствовать конструктивным требованиям. На нефтяном месторождении чаще всего используются два стандарта фланцев: ANSI/ASME B16.5 и BS 1560. API Spec 6A предназначен для фланцев, используемых на устьевом оборудовании и фонтанном оборудовании.

Фланцы из различных стандартов или материалов обычно не соединяются вместе. Бывают случаи, когда для конструкции могут потребоваться разнородные металлы или разные классы должны быть скреплены болтами. В этом случае обязательно обратитесь за консультацией к инженеру, чтобы убедиться, что конструкция по-прежнему соответствует применимым стандартам и спецификациям.

Отрасли науки
Наука
Прикладная наука
Машиностроение
Машиностроение
Производство
  • Стационарное оборудование
    • Крепеж
    • Фильтрация
    • Прокладка
    • Труба
    • Фитинги
    • Трубный фланец
      • Глухой фланец
      • Расширительный фланец
      • Фланец внахлестку
      • Фланец с диафрагмой
      • Переходной фланец
      • Накидной фланец
      • Фланец под сварку враструб
      • Стандартный соединительный фланец
      • Выходной фланец со шпилькой
      • Фланец с резьбой
      • Приварной фланец/нипофланец
      • Фланец с приваренной горловиной
    • Сосуд высокого давления
    • Резервуар для хранения
    • Клапан

Ссылки на статьи


Ассоциативные ссылки
  • Список всех торговых ассоциаций
  • Инженерные ассоциации
  • Американское общество инженеров-механиков (ASME)
  • Американское общество испытаний и материалов (ASTM)
  • Американская ассоциация водопроводных сооружений (AWWA)
  • Международная организация по стандартизации (ИСО)
  • Общество стандартизации производителей (MSS)

Общие ссылки
  • Профессиональные инженерные лицензии

Ссылки по математике
  • Символы алгебры
  • Символы углов и линий
  • Основные математические символы
  • Символы скобок
  • Символы эквивалентности
  • Символы геометрии
  • Греческий алфавит
  • Разные символы
  • Римские цифры
  • Набор символов
  • Символы квадратного корня

Чертежи

Ищете чертежи клапана AutoCAD? Они есть в нашем магазине.

  • Динамические чертежи фланцев
  • Изометрические чертежи фланцев

Ссылки тегов
  • Список всех тегов

Номенклатура и символы
  • Инженерия, математика, наука
    • А-В-С-D-Е-F-G-H
    • H-I-J-K-L-M-N-O
    • О-П-К-Р-С-Т-У-В
    • В-Ш-Х-Y-Z
  • Бухгалтерский учет, бизнес, финансы



Трубный фланец Типы


Существует шесть основных типов фланцев, которые описываются способом соединения с системой трубопроводов. Нажмите на ссылки ниже, чтобы перейти на страницу с подробным описанием различных типов фланцев.

  • Глухой фланец  –  Эти фланцы не имеют отверстия. Он используется для заглушения фланца или даже клапана. При использовании на конце трубы или фитинга он обеспечивает легкий доступ для дальнейшего удлинения трубы. Глухой фланец и его болты нагружены больше, чем любой другой фланец.
  • Фланец с соединением внахлестку  –  Этот фланец используется с врезным фитингом с соединением внахлестку. Он похож на накладной фланец, но с двумя отличиями. Радиус и плоская поверхность позволяют закрепить фланец на концевом фитинге. Это полезно в тех случаях, когда сложно совместить отверстия под болты, например, при креплении катушек к фланцевым патрубкам сосудов. Соединение внахлестку используется при низком давлении и не подходит при высоких внешних или тяжелых нагрузках.
  • Накидной фланец  –  Накидные фланцы предназначены для надевания на наружную поверхность трубы, длинные прямые колена, переходники и переходники. Фланец плохо сопротивляется ударам и вибрации. Его легче выровнять, чем фланец с приварной горловиной. Этот фланец идеален для применений с низким давлением, так как прочность при внутреннем давлении составляет примерно одну треть прочности фланца с приварной горловиной.
  • Приварной фланец с раструбом  –  Аналогичен вставному фланцу, за исключением того, что он имеет просверленное и раззенкованное отверстия. Контротверстие позволяет трубе входить в раструб/контротверстие. Отверстие фланца имеет тот же диаметр, что и внутренняя часть трубы. Эти фланцы были впервые разработаны для труб малого диаметра и высокого давления.
  • Резьбовой фланец  –  Похож на вставной фланец, но имеет внутреннюю резьбу. Обычно он используется при низком давлении и не используется при очень высоких температурах или нагрузках.
  • Фланец с приварной горловиной  – Фланец бывает двух типов: обычный и длинный. Ступица приварной шейки предназначена для уменьшения напряжения в основании фланца. Обычные фланцы с приварной горловиной используются с фитингами, привариваемыми встык, а длинные фланцы с приварной горловиной обычно используются с патрубками оборудования и сосудов. Фланец с длинной приварной шейкой редко используется с трубой. Оба типа фланцев имеют отверстия, соответствующие внутреннему диаметру трубы или фитинга, к которым они будут приварены. Они подходят для условий высокого давления, экстремальных температур, ударных нагрузок и вибрационных нагрузок.



Существует также ряд специальных типов фланцев

  • Фланец с диафрагмой   –  Фланцы с диафрагмой предназначены для измерения объемного расхода жидкостей и газов через трубу. Этот фланец обычно доступен с приварной горловиной, накидными и резьбовыми фланцами.
  • Стандартный соединительный фланец  –  Этот фланец обычно используется для патрубков на сосудах под давлением и редко используется с трубой.
  • Фланец-расширитель  –  Фланец-расширитель похож на фланец с приварной горловиной, но с расширением ступицы до большего размера (на один или два размера).
  • Переходной фланец   –  Переходные фланцы предназначены для случаев изменения размера трубы.
  • Выходной фланец со шпильками: крепление с плоским дном — крепление на корпусе/головке — тангенциальное крепление  –  Эти фланцы имеют форму сварных концов, подходящую для резервуара или резервуара.
  • Приварной фланец / Нипофланец  –  Приварной фланец представляет собой соединение в виде олета, похожее на нипофланец, оба используются для разветвления на трубе.



Трубный фланец Листы данных

Трубный фланец Тип Листы данных
Фланцы Все фланцы, ANSI (дюйм)
Шторка Глухой фланец, ANSI (дюйм)
Ковкий чугун Фланец из ковкого чугуна, ANSI (дюймы)
Расширитель Расширительный фланец, ANSI (дюйм)
Фланцевый болт Фланцевый болт, ANSI (дюймы)
Соединение внахлестку Фланец внахлестку, ANSI (дюйм)
Отверстие Фланец с диафрагмой, ANSI (дюйм)
Слипоны Накидной фланец, ANSI (дюймы)
Розетка Гнездовой фланец, ANSI (дюйм)
Стандартное соединение Стандартный соединительный фланец, ANSI (дюймы)
Выход с шипами Выходной фланец с шипами, ANSI (дюйм)
Резьбовой Фланец с резьбой, ANSI (дюйм)
Приварная горловина Фланец с приварной горловиной, ANSI (дюймы)



Стандарты трубных фланцев

Стандарты ASME

  • ASME B16. 1 — Трубные фланцы из серого чугуна и фланцевые фитинги: классы 25, 125 и 250
  • ASME B16.5 — Трубные фланцы и фланцевые фитинги: от NPS 1/2 до NPS 24, метрические/дюймы, стандарт
  • ASME B16.20 – Кольцевые прокладки и канавки для фланцев стальных труб
  • ASME B16.21 – Неметаллические плоские прокладки для трубных фланцев
  • ASME B16.24 – Фланцы труб из литого медного сплава и фланцевые фитинги: классы 150, 300, 600, 900, 1500 и 2500
  • ASME B16.34 – Стальные фланцы большого диаметра (от NPS 26 до NPS 60)
  • ASME B16.36 – Фланцы с диафрагмой
  • ASME B16.42 – Фланцы труб из ковкого чугуна и фланцевые фитинги: классы 150 и 300
  • ASME B16.47 – Стальные фланцы большого диаметра (от NPS 26 до NPS 60)

Стандарты ASTM

  • ASTM A105 – Спецификация поковок из углеродистой стали для трубопроводов
  • ASTM A182 – Технические условия на кованые или катаные фланцы труб из легированной стали, кованые фитинги, клапаны и детали для работы при высоких температурах
  • ASTM A193 – Спецификация болтовых материалов из легированной и нержавеющей стали для работы при высоких температурах
  • ASTM A194 – Спецификация гаек из углеродистой и легированной стали для болтов для работы под высоким давлением и высокой температурой
  • ASTM A694 – Спецификация поковок из углеродистой и легированной стали для трубных фланцев, фитингов, клапанов и деталей для трансмиссии высокого давления
  • ASTM A707 – Спецификация фланцев из кованой, углеродистой и легированной стали для эксплуатации при низких температурах

Стандарты AWWA

  • AWWA C115 — Стандарт для фланцевых труб из ковкого чугуна с резьбовыми фланцами из ковкого или серого чугуна

Стандарты ISO

  • ISO 5251 – Фитинги для сварки встык из нержавеющей стали

Стандарты MSS

  • MSS SP-6 — стандартная обработка контактных поверхностей трубных фланцев и соединительных торцевых фланцев клапанов и фитингов
  • MSS SP-9 – Точечная наплавка фланцев из бронзы, железа и стали
  • MSS SP-25 — Стандартные системы маркировки для клапанов, фитингов, фланцев и соединений
  • MSS SP-44 – Стальные фланцы для трубопроводов
  • MSS SP-53 – Стандарты качества стальных отливок и поковок для клапанов, фланцев, фитингов и других компонентов трубопроводов – Магнитопорошковые частицы
  • MSS SP-54 – Стандарты качества для стальных отливок и клапанов, фланцев, фитингов и других компонентов трубопроводов – Радиографический
  • MSS SP-55 – Стандарты качества для стальных отливок и клапанов, фланцев, фитингов и других компонентов трубопроводов – Visual
  • MSS SP-75 – Кованые фитинги для стыковой сварки, выдерживающие высокие испытания
  • MSS SP-106 — Фланцы из литого медного сплава и фланцевые фитинги классов 125, 150 и 300
  • Фланцы защитной трубы ASME B16. 5 и ASME B16.47 до NPS 60 (B16.5 от 1/2 дюйма до 24 дюймов и B16.47 от 26 дюймов до 60 дюймов). ANSI B16.47 охватывает две серии фланцев: серия A соответствует MSS SP-44-44, а серия B соответствует API 605 (API 605 был отменен).



Трубный фланец класса

На этой странице перечислены только наиболее часто используемые классы фланцев. Для получения дополнительной информации о фланцах и соответствующих стандартах перейдите по ссылке ниже.

ASME B16.5 охватывает фланцы с номинальным размером от 1/2 до 24 дюймов. Он также включает классы от ANSI 150 до ANSI 2500. Фланцы, включенные в B16.5, являются глухими, с соединением внахлестку, муфтой, накидными, резьбовыми и приварными фланцами.

ASME B16.47 распространяется на фланец с номинальным размером 24 дюйма и более. Классы фланцев, которые он охватывает, относятся к классам от ANSI 75 до ANSI 9.00. Входящие в комплект фланцы представляют собой глухие фланцы и фланцы с приварной горловиной. Кроме того, B16.47 имеет две серии фланцев: серию A (аналогично ASME MSS SP44) и серию B (аналогично API 605). Фланцы серии A больше, тяжелее и имеют меньше отверстий под болты. Причина для серии A и серии B заключается в том, что обе спецификации, упомянутые ранее, были объединены для охвата ASME B16.47.



Покрытие фланца трубы

Существует три основных типа покрытия фланца. Не все облицовки доступны с каждым торцевым соединением. Это основано на конструкции фланца и конструкции системы трубопроводов. Типичные поверхности фланцев:

  • Фланцы с выступом (RF)
  • Плоские фланцы (FF)
  • Фланцы с кольцевым соединением (RTJ)



Общие стандарты трубных фланцев

  • Фланец — ASME B16.36, фланец с отверстием (1/2″–24″)
    • Вставной фланец: класс 300, класс 400, класс 600, класс 900, класс 1500
    • Фланец с резьбой: Класс 300, Класс 400, Класс 600, Класс 900, Класс 1500
    • Фланец с приварной горловиной: Класс 300, Класс 400, Класс 600, Класс 900, класс 1500, класс 2500
  • Фланец — фланец промышленного стандарта (также называемый фланцем большого диаметра) (больше 26 дюймов)
    • Фланцы отраслевого стандарта не имеют кода национального стандарта или они подпадают под действие какого-либо руководящего органа.
      • Глухой фланец: класс 75, класс 125, класс 175, класс 250, класс 350
      • Фланец с приварной горловиной: Класс 75, Класс 125LW, Класс 125, Класс 175, Класс 250, Класс 350
      • Накидной фланец: класс 75, класс 125LW, класс 125, класс 175, класс 250, класс 350
  • Фланец — стандартный фланец AWWA
    • АВВА C207
      • Фланец со стальным кольцом: класс B, класс D, класс E, класс F
      • Стальной фланец втулки: класс D, класс E
      • Глухой фланец: класс B, класс D, класс E, класс F
    • АВВА C207
      • Фланец со стальным кольцом: класс B, класс D, класс E, класс F
      • Стальной фланец втулки: класс D, класс E
      • Глухой фланец: класс B, класс D, класс E, класс F



Классы давления трубных фланцев

Фланцы обычно изготавливаются семи основных номиналов: 150 фунтов, 300 фунтов, 400 фунтов, 600 фунтов, 900 фунтов, 1500 фунтов и 2500 фунтов. Номинальные параметры могут быть выражены по-разному, но означать одно и то же: 150 фунтов, 150 фунтов, 150# или класс 150.

Каждый класс фланцев может выдерживать большее давление, чем предыдущий класс, благодаря своей конструкции. Чем выше класс, тем толще металл. Таким образом, можно выдерживать более высокое давление. Существует множество факторов, которые могут повлиять на способность фланца выдерживать давление, например, тип используемого металла.



Спецификация трубных фланцев, BSI

Спецификации BSI для фланцев:

  • BS 10 — Спецификация фланцев и болтовых соединений для труб, клапанов и фитингов
  • BS 3293 – Спецификация фланцев для труб из углеродистой стали (номинальный размер более 24 дюймов) для нефтяной промышленности
  • BS 4504 – Спецификация для стальных фланцев Круглые фланцы для труб, клапанов и фитингов
  • ISO 7005-1 – Металлические фланцы – Часть 1: Стальные фланцы (в основном то же, что и BS 4504)

Материалы фланцев BSI

Стандарты обычно определяют материал, из которого изготовлен фланец.

Размеры фланцев BSI

Доступны размеры и марки фланцев для всех стандартных толщин стенок труб и номинальных давлений.

Типы поверхностей фланцев BSI

Типичными поверхностями фланцев являются плоская поверхность, рельефная поверхность, шпунт и паз и кольцевое соединение.

Обработка фланца BSI

Обработка поверхности фланца определяется используемым стандартом и измеряется как среднеарифметическая высота шероховатости (AARH). Примером может служить ANSI B16.5, который определяет отделку поверхности в диапазоне от 125AARH до 500AARH (от 3,2 Ra до 12,5 Ra).

Класс фланца BSI

Фланец

Тип

БС4504

(ИСО 7005-1)

Ду 10 до

Ду 4000

БС2393

26–60 дюймов

Шторка 2,5-40
Соединение внахлестку 6-40
Слипоны 2,5-40 150-600
Розетка
Резьбовой 6-40
Сварная горловина 2,5-40 150-600
Плоская/выпуклая поверхность См. выше См. выше
Кольцевое соединение 2,5-40 300-600
Другие облицовки 2,5-40



Трубный фланец Глоссарий

  • A – B – C – D – E – F – G – H – I – J – K – L – M – N – O – P – Q – R – S – Т-У-В-Ш-Х-У-Я

A

  • ASME B16.34 — Группа 1, Спецификация материалов, углеродистая и легированная сталь

B

  • Заглушка  –  Компонент трубопровода для закрытия или закрытия конца трубы, клапана, сосуда или резервуара.
  • Выброс  –  Происходит, когда внутреннее давление стремится вытолкнуть материал прокладки между фланцами.
  • Разрушение болта  –  Тип отказа крепежного элемента, который возникает при чрезмерной затяжке крепежного элемента и приводит к поломке болта.
  • Деформация отверстия под болт  –  Фланец постоянно деформирован непосредственно под болтом. Вызвано первоначальным крутящим моментом болта.
  • Нагрузка на болт   –  Нагрузка, создаваемая болтом при его затягивании.
  • Процедура затяжки болтов  –  При затягивании всегда используйте правильный порядок затяжки болтов для фланца.
  • Момент затяжки болта  –  Крутящий момент. Это мера того, насколько сильно скручивается гайка на болте, чтобы затянуть (повернуть).
  • Момент отрыва  –  Момент, необходимый для придания обратного вращения незатянутому болту.

C

  • Взвод  –  Когда фланцы механического узла не параллельны друг другу.
  • Коррозия  –  Утонение стенки трубы, которое обычно вызывается химической реакцией коррозионной жидкости или агента и ограничивается почти исключительно металлическими изделиями.

D

E

F

  • Облицовка  – Обработка контактной поверхности фланца.
  • Фитинг  –  Компонент трубопровода, который используется для соединения трубопровода, изменения направления или диаметра трубопровода или окончания трубы.
  • Окружность болтов фланца  – Фланец – это теоретическая окружность, на которой лежат центры отверстий под болты, когда отверстия под болты расположены на одинаковом расстоянии друг от друга на поверхности фланца.
  • Примеры фланцевых болтовых соединений   –
  • Допуски на размеры фланцев, ASME B16.5 (дюймы)  –
  • Облицовка фланцев, ASME B16.5   – ASME B16.5 требует, чтобы поверхность фланцев и фланцевых фитингов имела определенную шероховатость.
  • Номинальные значения давления и температуры фланца, B16. 5  – В следующей таблице приведены максимально допустимые значения давления и температуры без ударной нагрузки для различных фланцев.
  • Спецификация фланца, BSI
  • Штамповка фланца  –  Все фланцы должны быть проштампованы для идентификации на внешнем диаметре основания для облегчения идентификации.
  • Стандарт фаски при сварке фланцев, ANSI B16.5 и B16.47  –  В этой статье изложены требования к фаске фланцев в соответствии со стандартами ANSI/ASME B16.56 и B16.47.
  • Фланец с плоской поверхностью  –  Фланец, который обработан плоско и не имеет выступа, такого как выступ или фланец с кольцевым соединением.

G

  • Прокладка  –  Уплотнение между двумя компонентами, обычно крепится болтами.
  • Общие стандарты фланцев

H

I

J

K

L

  • Фланец внахлестку — Фланец, состоящий из двух частей: вставного конца и опорного фланца.
  • Утечка  –  Количество жидкости, которое пройдет через регулирующий клапан, когда он полностью закрыт при заданном давлении и температуре.

M

N

O

  • Фланец с диафрагмой  – Для измерения объемного расхода жидкостей и газов через трубу.
  • Диафрагма  –  Измеряет расход жидкости или газа по разнице давлений между входом и выходом.

P

  • Труба  –  Полая труба, по которой можно переносить такие продукты, как жидкость, газ, гранулы и т. д.
  • Конец трубы  –  Существует три основных типа концов труб: скошенные, с резьбой или гладкие.
  • Спецификация труб  –  Термин, используемый для описания толщины трубы.
  • Давление  –  Это сила, приложенная перпендикулярно поверхности объекта и выраженная как сила на единицу площади.

Q

R

  • Фланец с выступом  –  Наиболее распространенным типом облицовки фланца является фланец с выступом. Он используется почти во всех приложениях при высоких и низких давлениях и температурах.
  • Гладкая поверхность с выступом  –  Несколько лет назад стандартная обработка фланцев с выступом имела шероховатость около 500 микродюймов.
  • Переходной фланец  –  Предназначен для случаев изменения размера трубы.
  • Кольцевое соединение fFange — тип фланца, в котором используется металлическое кольцо, установленное в шестигранной канавке в качестве прокладки для герметизации пары фланцев.

S

  • Напряжение уплотнения  –  Величина давления фланца в узле фланцевого соединения для сжатия и посадки прокладочного материала для создания эффективного уплотнения.
  • Накидной фланец  – Предназначен для надевания на наружную часть трубы, длинные прямые колена, переходники и переходники.
  • Фланец под приварку враструб  –  Фланец под приварку враструб, сокращенно SWF, похож на накидной фланец, за исключением того, что на фланец и трубу делается только один угловой сварной шов.
  • Спец. жалюзи  –  См. очки
  • Очковая заглушка  –  Защитное устройство, используемое для изоляции участка линии или элемента оборудования, когда линию или оборудование необходимо осмотреть или вывести из эксплуатации.
  • Стандартный соединительный фланец — Этот фланец обычно используется для патрубков на сосудах под давлением и редко используется с трубой.

T

  • Фланец с резьбой  – Похож на накидной фланец, но имеет внутреннюю резьбу.
  • Крутящий момент  –  Сила вращения, используемая для перемещения стержня.

U

V

W

  • Фланец с приварной горловиной  – Тип фланца, который обычно используется с трубами, а не с сосудами под давлением.
  • Приварка к фланцу  –  При сварке фланца, фитинга или отрезка трубы расстояние между зазорами для их сварки устанавливается Квалификацией по сварке.

X

Y

Z



  • A – B – C – D – E – F – G – H – I – J – K – L – M – N – O – P – Q – R – S-T-U-V-W-X-Y-Z



Метки: Трубка Трубная арматура Фланец трубы Клапаны Типы Глоссарии

Фланцы для стальных труб для водопроводных систем

Стандарт ANSI/AWWA C207-01 Фланцы для стальных труб для гидротехнических сооружений – распространяется на вставные фланцы.

B-Ring Flanges – Pressure Rating

86 psi

787 28 28 2878788776/466/466/466/477 1-7 1000877 1-7 7157 140008 71157 914-114-114-114-114-114-114-114-114-114-1157 /27
Steel Pipe Flanges for Waterworks Services AWWA C207-94 Class B
Pipe Size
(inches)
Outside Diameter
(дюймы)
Внутренний диаметр
(Slip on Bore)
(inches)
Number of Bolt Holes Bolt Hole Diameter
(inches)
Bolt Circle
(inches)
Thickness
(inches)
4 9 4. 57 8 3/4 7-1/2 5/8
5 10 5.66 8 7/8 8-1/2 5/8
6 11 6.72 8 7/8 9-1/2 11/16
8 13-1/2 8,72 8 7/8 11-3/4 11/16
10 16 10,88 12 10008 10,88 12 70008

. /4 16/11
12 19 12.88 12 1 17 11/16
14 21 14.19 12 1-1/8 18-3/4 11 /16
16 23-1/2 16.19 16 1-1/8 21-1/4 11/16
18 25 18. 19 16 1-1/4 22-3/4 11/16
20 27-1/2 20.19 20 1-1/4 25 11/16
25 11/16
22 22 22 227777 22 22 2277 22777 22 22 22 22 2 29-1/2 22.19 20 1-3/8 27-1/4 3/4
24 32 24.19 20 1-3 /8 29-1/2 3/4
26 34-1/4 24 1-3/8 31-3/4 13/16
28 36-1/2 28 28 26157 36-1/2 1-3/8 34 7/8
30 38-3/4 28 1-3/8 36 7/8
32 41-3/4 28 1-5/8 38-1/2 15/16
34 43-3/4 32 1-5/8 40-1/2 15/16
40-1/2 15/16
40-1/2 15/16 9000
40-1/2 15/16 9000
36 46 32 1-5/8 42-3/4 1
38 48-3/4 32 1 -5/8 45-1/4 1
40 50-3/4 36 1-5/8 47-1/4 1
42 53 36 1-5/ 49157 4 49157 49157 49157 49157 49157 49157 49157 49157 49157 49157 49157 49157 49157 49157 49157 49157 49157 49157 49157 49157 49157 49157 41157 2 1-1/8
44 55-1/4 40 1-5/8 51-3/4 1-1/8
1-1/8
1-1/8
1-1/8
1-8 46 57-1/4 40 1-5/8 53-3/4 1-1/8
48 59-1/2 44 1-5/8 56 1-1/4
50 61 -3/4 44 1-7/8 58-1/4 1-1/4
52 64 44 140008 44 9000 1-7 10008 44 9000 1-7 10008 44 44 44 44 7157 1 /8 60-1/2 1-1/4
54 66-1/4 44 1-7/8 62-3/4 1-3/8
60 73 52 1-7/8 69-1/4 1-1/2
66 80 52 1-7/8 76 1-5/8
72 86-1/2 60 1-7/8 82-1/2 1-3/4
78 93 64 2-1/8 89 2
84 99-3/4 64 2-1/8 95-1/2 2
90 106-1/2 68 2-3/8 102 2- 1/4
96 113-1/4 68 2-3/8 108-1/2 2-1/4
102 120 72 2-5/ 72 2-5/ 2-1/2
108 126-3/4 72 2-5/8 120-3/4 2-1/2
114 133-1/2 76 2-7/8 126-3/4 2-3/4
120 140-1/4 76 2-7/8 132-3/4 2-3/4
126 147 80 3-1/8 139-1/4 3
132 153-3/4 80 3-1 /8 145-3/4 3
138 160-1/2 84 3-3/8 152 3-1/4
144 167-1/4 84 3-3-3/8 84 3-3-3-3/8 3-3/8 84 3-3/8 84 3-3/8 84 3-3/8. 158-1/4 3-1/4

  • 1 in = 25.4 mm

D-Ring Flanges – Pressure Rating

175 – 150 psi

67. 71157777777777 400008997
Steel Pipe Фланцы для систем водоснабжения AWWA C207-94, класс D
Pipe Size
(inches)
Outside Diameter
(inches)
Inside Diameter
(Slip on Bore)
(inches)
Number of Bolt Holes Bolt Hole Diameter
(дюймы)
Circle
(дюймы)
.0008 3/4 7-1/2 5/8
5 10 5.66 8 7/8 8-1/2 5/8
6 11 6.72 8 7/8 9-1/2 11/16
8 13-1/2 8. 72 8 7 /8 11-3/4 11/16
10 16 10.88 12 1 14-1/4 11/16
12 19 12.88 12 1 17 13/ 16
14 21 14.19 12 1-1/8 18-3/4 15/16
16 23-1/2 16.19 16 1-1/8 21-1/4 1
18 25 18.19 16 1-1/4 22-3/4 1-1/. 16
20 27-1/2 20.19 20 1-1/4 25 1-1/8
22 29-1/2 22.19 20 1-3/8 27-1/4 1-3/16
24 32 24. 19 20 1-3/8 29-1/2 1-1/4
26 34-1/4 24 1-3/8 31-3/4 1-5/16
28 36-1/2 28 1-3/87 71157 28 1-3/8777 28 1-3/87 34 1-5/16
30 38-3/4 28 1-3/8 36 1-3/8
32 41-3/4 28 1-5/8 38-1157 28 1-5/8 38-1157 28 1-5/8 38-1157 2 1-1/2
34 43-3/4 32 1-5/8 40-1/2 1-1/2
36 46 32 1-5/8 42-3/4 1-5/8
38 48-3/4 32 1-5/8 45-1/4 1-5/8
40 50-3/4/4/4/4/4/4/4/4/4/4/4/4/4/4/4/4/4/4/4/4/4/4/4/4/4/4. 36 1-5/8 47-1/4 1-5/8
42 53 36 1-5/8 49-1/2 1-3/4
44 55-1/4 40 1-5/8 51-3/4 1-3/4
46 57-1/4 40 1-5/777 400008 1-5/777777777 400008 1-5/ 1-5/777777 53-3/4 1-3/4
48 59-1/2 44 1-5/8 56 1-7/8
56 1-7/
1-7/8
50 61-3/4 44 1-7/8 58-1/4 2
52 64 44 1-7/8 60-1/2 2
54 66-1/4 44 1-7/8 62-3/4 2-1/8
60 73 52 1-7/8 69-1/4 2/7/8 69-1/4 2, 2, -1/4
66 80 52 1-7/8 76 2-1/2
72 86-1/2 60 1-7/8 82-277/8 82-27777/8 82-27777/8 82-277/8 82-277/8 82-2 2-5/8
78 93 64 2-1/8 89 2-3/4
84 99-3/4 64 2-1/8 95-1/2 2-7/8
90 106-1/2 68 2-3/8 102 3
96 113-1/4 68 2- 3/8 108-1/2 3-1/4
102 120 72 2-5/8 114-1/2 3-11/8 /4
108 126-3/4 72 2-5/8 120-3/4 3-3/8
114 133-1/2 76 2-7/8 126-3 /4 3-1/2
120 140-1/4 76 2-7/8 132-3/4 3-1/2
126 147 80 3-1/8 139-1/4 3-3/4
132 153-3/4 80 3-1/8 145-3/4 3-7/8
138 160-11/2
84 3-3/8 152 4
144 167-1/4 84 3-3/8 158-1/ 4 4-1/8

Фланцы с E-образным кольцом — номинальное давление

275 psi

466 (inches) 7
Steel Pipe Flanges for Waterworks Services AWWA C207-94 Class E
Pipe Size
(inches)
Outside Diameter
(inches)
Inside Diameter
(Накидное отверстие)
(дюймы)
Количество отверстий под болты Диаметр отверстий под болты
(дюймы)
Окружность болтов
(дюймы) 9254 Толщина 9154
4 9 4. 57 8 3/4 7-1/2 1-1/8
5 10 5.66 8 7/8 8-1/2 1-3/16
6 11 6.72 8 7/8 9-1/2 1-5/16
8 13-1/2 8.72 8 7/8 11-3/4 1-1/2
10 16 10.88 12 10,88 12 10,88. 14-1/4 1-9/16
12 19 12.88 12 1 17 1-3/4
14 21 14.19 12 1-1/8 18-3/4 1-7/8
16 23-1/2 16. 19 16 1-1/8 21-1/4 2
18 25 18.19 16 1-1/4 22-3/4 2-1/8
20 27-1/2 20.19 20 1-1/4 25 2-3/8
22 29-1/2 22.19 20 1-3/8 27-1/4 2-1/2
24 32 24.19 20 1-3/8 29-1/2 2-5/8
26 34-1/4 24 1-3/8 31-3/3/ 4 2-3/4
28 36-1/2 28 1-3/8 34 2-3/4
30 38-3/4 28 1-3/8 36 2-7 /7 /7 /7 /7 /7 /7 /7 /7 /7 /7 /7 /7 /7 /7 /7 /7 /7 /7 /7 /7 /7 /7 /7 /7 /7 /7 /7 /7 /7 /7 /7 /7 /7 /7 /7/ 8
32 41-3/4 28 1-5/8 38-1/2 3
34 43-3-3/4. 4
34 43-3-3/4
34 43-3-3/4
. – 32 1-5/8 40-1/2 3
36 46 32 1-5/8 42-3/4 3-1/8
38 48-3/4 32 1-5/8 45-1/4 3-1/8
40 50-3/4 36 1-5/8 47-1// 4 3-1/4
42 53 36 1-5/8 49-1/2 3-3/8
44 55-1/4 40 1-5/8 51-3/4 3-5-8 51-3/4 3- 3/8
46 57-1/4 40 1-5/8 53-3/4 3-7/16
48 59 -1/2 44 1-5/8 56 3-1/2
50 61-3/4 44 1-7/8 58-1/4 3-1/2
52 64 44 1-7/8 60-1/2 3-5/8
54 66-1/4 44 1-7/8 62-3/3 /4 4 3-3/4
60 73 52 1-7/8 69-1/4 3-7/8
66 80 52 1-7/8 76 4-1/4
72 86-1/2 60 1-7/8 82-1/2 4-3/8
78 93 64 2-1/8 89 4-3/4
84 99-3/4 64 2-1/8 95-1/2 4-3/4
90 106-1/277 106-1/27777. 68 2-3/8 102 5-1/8
96 113-1/4 68 2-3/8 108-1/2 5-1/8
102 120 72 2-5/8 114-1/2 5-1/2
108 126-3/4 72 2-5/8 120-3/4 5-5/8 120-3/4 5-5-5/8 1/2
114 133-1/2 76 2-7/8 126-3/4 5-7/8
120 140 -1/4 76 2-7/8 132-3/4 5-7/8
126 147 80 3-1/8 139-1/4 6-1/4
132 153-3/4 80 3-1/8 145-3/4 6-1/4
138 160-1/2 84 3-3/8 15227 84 3-3/8 1521227 84 3-3/8 1521227 6-3/4
144 167-1/4 84 3-3/8 158-1/4 6-3/4

F-кольцо-рейтинга давления

300 PSI

9

9

9

9

9 . Waterworks Services AWWA C207-94 Class F
Pipe Size
(inches)
Outside Diameter
(inches)
Inside Diameter
(Slip on Bore)
(inches)
Number болтовых отверстий Bolt Hole Diameter
(inches)
Bolt Circle
(inches)
Thickness
(inches)
4 10 4.57 8 7/ 8 7-7/8 1.13
5 11 5.66 8 7/8 9-1/4 1.21
6 12-1 /2 6.72 12 7/8 10-5/8 1.31
8 15 8.72 12 1 13 1.31
10 17-1/2 10. 88 16 1-1/8 15-1/4 1.50
12 20-1/2 12.88 16 1 -1/4 17-3/4 1.63
14 23 14.19 20 1-1/4 20-1/4 1.94
16 25-1/2 16.19 20 1-3/8 22-1/2 2.14
18 28 18.19 24 1-3/8 24-3/4 2.25
20 30-1/2 20.19 24 1-3/8 27 2.33
22 33 22.19 24 1-3/8 29-1/4 2.50
24 36 24.19 24 1-5/8 32 2. 69
26 38-1/4 26.25 28 1-7 /8 34-1/2 3.00
28 40-3/4 28.25 28 1-7/8 37 3.13
30 43 30.25 28 1-7/8 39-1/4 3.15
32 45-1/4 32.25 28 1-7/8 41-1/2 3.25
34 47-1/2 34.25 28 1-7/8 43-1/2 3.38
36 50 36.25 32 2-1/8 46 3.46
38 52-1/4 38.25 32 2-1/8 48 3.50
40 54-1/4 54. 25 36 2-1/8 50-1/4 3.63
42 57 42.25 36 2-1/8 52-3/4 3.81
44 59-1/4 44.25 36 2-1/8 55 4.00
46 61-1/2 46.25 40 2-1/8 57-1/4 4.13
48 65 48.25 40 2-1/8 60-3/4 4.50

  • AWWA-Американская Ассоциация Водных работ
