Виды Фланцев Стальных, Цена Фланца. Фото

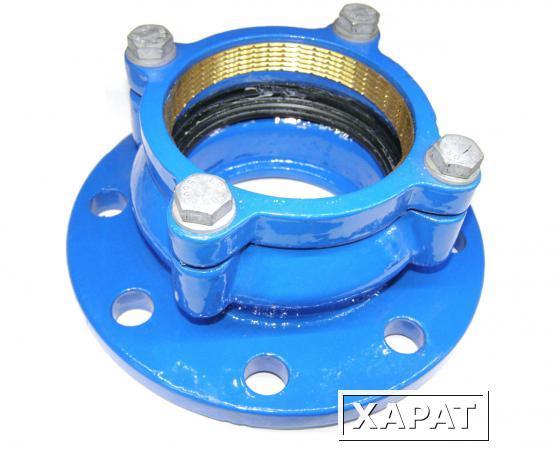

• Фланцы стальные – это детали трубопроводов стальные, которые применяются для соединения трубопроводной арматуры с трубами. При помощи фланца стального можно герметично соединять две части трубы.

Для изготовления фланцевых соединений используется марки стали 09Г2С, ст20 или 12X18h20T.

Конструкция фланца стального представляет собой как кольцо из стали, в котором проделаны отверстия для крепления детали к трубе или трубопроводной арматуре. По центру фланцевых деталей имеется отверстие для подвода трубопровода к фланцу.

Проходной диаметр отверстия фланца должен быть одного размера с диаметром присоединяющей к нему трубы.

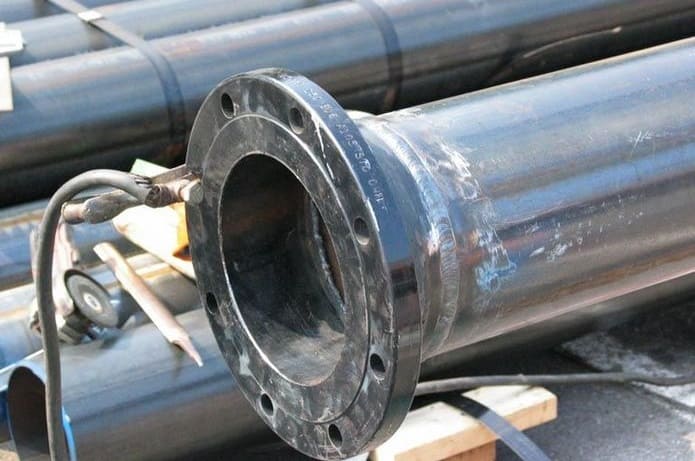

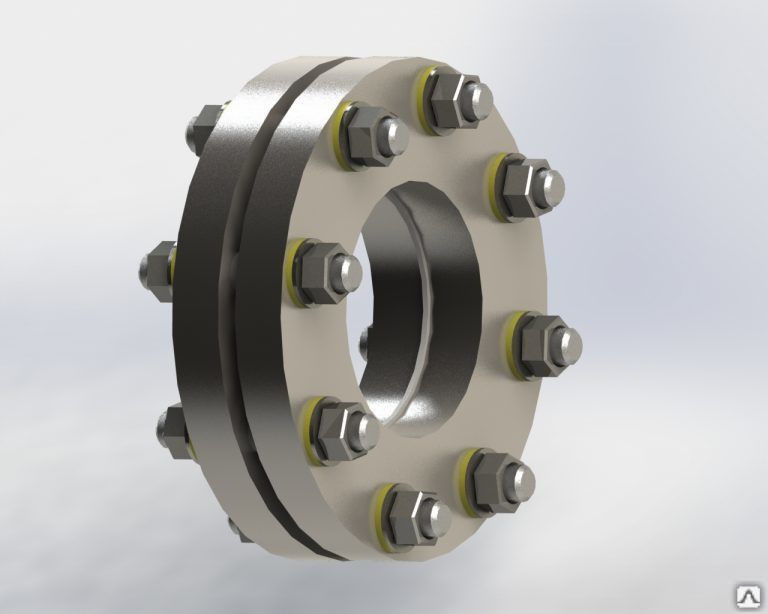

Для крепления фланцев к трубопроводу – их сначала наваривают по краям двух труб, а потом стягивают две части при помощи болтов или шпилек.

Стальные фланцевые детали подразделяются на несколько типов в зависимости от конструкции и назначения.

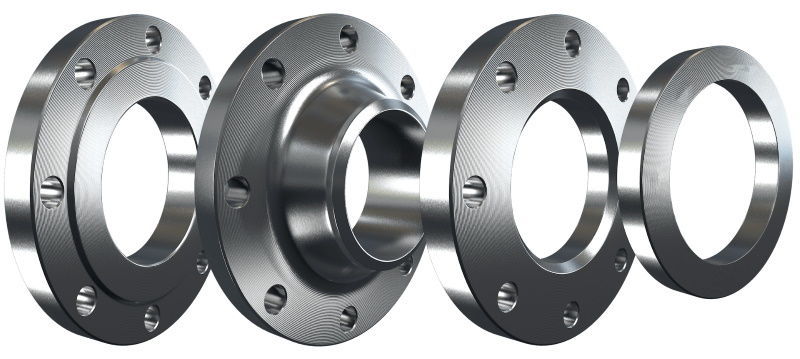

Типы стальных фланцев:

• плоский;
• воротниковый;
• свободный;
• сквозной;
• резьбовой;
• заглушка.

Преимущества стального фланца

Большим преимуществом стальных фланцевых деталей является то, что они очень прочны и отлично выдерживают экстремальные перепады температур окружающей или рабочей среды. Также фланцевые соединения устойчивы к коррозии и неблагоприятному воздействию агрессивной рабочей среды на корпус изделия, а также детали из стали меньше подвержены ржавлению. Стальные фланцы обеспечивают герметичное соединение труб и арматуры любой конструкции и размера.

Фланец воротниковый

Воротниковый фланец – это трубопроводная деталь, в своей конструкции имеет юбочное кольцо, при помощи которого фланец соединяется с трубой. После стыковки детали с трубой, его обваривают сварочным швом.

Важно: приварные встык фланцы не насаживают, а пристыковывают к трубе обваривают с одной стороны, что позволяет упростить и ускорить дальнейшие монтажные работы.

Фланцы воротниковые широко применяются на трубопроводах среднего и высокого давления, изготовленные из легированной стали по ГОСТ 12821-80. Максимальная температура рабочей среды в трубе может достигать до +300°C и условное давления Ру 16 кгс/см2 (16 МПа). Диаметр фланцев может быть от 15 до 500 мм, в зависимости от диаметра используемой трубы заказчиком.

Изготавливаются воротниковые фланцы методом штамповки или литья. Второй способ менее трудозатратный, но при таком способе производства, возможны образования воздушных пор в корпусе изделия – это негативно может сказаться на дальнейшей его эксплуатации при возникновении высокого давления или перепадов температур в трубопроводной системе. Поэтому в магистральных трубопроводах, где возникают экстремальные условия в процессе эксплуатации при транспортировке рабочей среды, рациональнее использовать фланцевые соединения изготовленные методом горячей штамповки.

Фланец плоский

Плоский фланец – используется в качестве детали трубопровода, представляет собой плоский стальной диск, который предназначен для соединения трубы с трубопроводной арматурой. Изготавливается по ГОСТ 12820-80. Плоские фланцевые соединения нельзя применять на магистральных линиях с высокой токсичной, взрыво- и пожароопасной средой.

Проходной диаметр плоских фланцев на несколько миллиметров больше внешнего диаметра трубопровода, чтобы было удобно деталь насаживать на трубу. После этого насаженный фланец обваривают электро- или газосваркой в месте соединения.

Чтобы демонтировать плоский фланец, необходимо газовым резаком сдувать старый шов по направлению к фланцу. После демонтажа старой детали и установки новой, необходимо тщательно обработать поверхность трубы.

Уплотнительным материалом для плоских фланцев используют прокладки, они герметично защищают фланцевое соединение от протечек и выхода рабочей среды.

Чертеж плоских и воротниковых фланцев

Компания АкваКомплект занимается поставкой фланцевых деталей различного типа.

Преимущества компании АкваКомплект:

• наличный и безналичный расчет;
• консультация по любым возникшим вопросам;
• соблюдаем сроки поставки;
• большой опыт работы по продаже трубопроводной арматуры и сантехнического оборудования.

Цена фланца

На такие незаменимые соединительные элементы как фланец цена остается весьма привлекательной.

Сравнительно низкая цена фланца связана с тем, что они являются довольно простыми деталями, чье производство уже досконально изучено и в значительной мере автоматизировано. Простота, между тем, не исключает высокой надежности, а наоборот, способствует ей. Что мы можем наблюдать на примере фланцев. Основными средствами крепления являются болты или шпильки. Шпильки, конечно, более предпочтительны, так как позволяют стянуть фланцы максимально плотно.

Впрочем, на плотность стяжки, а соответственно и ее герметичность, во многом влияет материал прокладки. Кроме герметичности фланцевое соединение позволяет заметно упрочить трубопровод. При деформирующем усилии фланцы редко разрываются, в то время как резьбовое соединение и, тем более, сварные швы в подобных условиях приходят в негодность.

Именно эта особенность влияет на выбор данного типа сочленения трубопроводов при монтаже крупных магистралей для передачи самых разнообразных сред – и газов, и жидкостей, и агрессивных веществ. Фланцы, как уже было сказано выше, просты, но надежны, и это позволяет им быть полезными на самых разнообразных типах трубопроводов. В любой ситуации, где требуется превосходное качество соединения лучше использовать фланцы, особенно, если учитывать, что они выпускаются в широчайшем ассортименте.

На данный момент на фланец цена не кусается и это еще один стимул использовать их более широко и в промышленности и в быту. Решив отдать предпочтение этому простому, но очень надежному крепежному элементу вы избавите себя от множества проблем, как при монтаже, та и при демонтаже, и еще не раз похвалите себя за дальновидность, ведь современный трубопровод немыслим без фланцевого соединения!

Купить фланцы стальные

Для покупки фланцев стальных в интернет-магазине АкваКомплект, отправьте заявку на электронный адрес, указанный в разделе контакты. В заявке необходимо указать наименование товара, его характеристики и количество. Также вы можете позвонить нашим менеджерам по телефону:

• г. Минск +375(29)631-30-08;
• г. Гомель +375(29)1111-12-61.

• Рекомендуем к прочтению:

• Фланец Стальной и Фланцевое Соединение.ГОСТ 12820.
• Всё о производителях фланцев.
• Фланцы воротниковые.

Правильная сборка фланцевых соединений или почему гидравлические гайковерты и шпильконатяжители Atlas Copco

Ответ на вопрос размещенный в календаре:

Амурский лесной кот, единственный представитель подрода южноазиатских пятнистых кошек в фауне России. Этот хищник обитает только на Дальнем Востоке и в районе Северо-Восточного и Восточного Китая, а популяция амурских лесных котов не превышает нескольких тысяч особей.

Сохранить экологию края, проявить заботу о ресурсах ведь правильно смонтированные фланцевые соединения позволяют также предотвратить потери на миллионы долларов или аварийные ситуации на объектах.

В таких отраслях современной промышленности, как Энергетика, Нефтегазовый и Нефтехимический сектора, производство удобрений, наиболее широкое применение получили фланцевые соединения, которые необходимо правильно собрать и разобрать для проведения планового технического обслуживания.

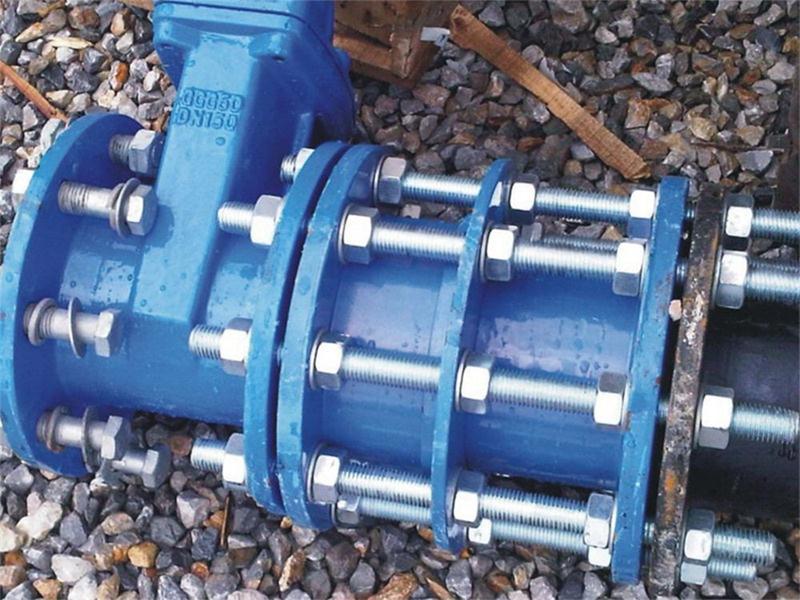

Фланцевое соединение стальных труб герметичное и прочное, при этом разборное, что дает возможность после демонтажа проводить профилактические работы и повторно использовать участок трубопровода, что делает такой тип соединения популярным во всех отраслях промышленности.

В зависимости от назначения системы используются фланцы различных типов, выполненные из различных материалов.

Особое значение данный вид соединения имеет для Энергетики и Нефтегазового сектора (добыча, транспортировка, переработка и распределение конечных продуктов переработки нефти и газа), а также нефтехимической отрасли и при производстве удобрений. Данные отрасли сопряжены со сложными условиями эксплуатации технологического оборудования и трубопроводов, зачастую под высоким давлением. Соответственно, применяемые фланцевые соединения должны обеспечивать герметичность и прочность собираемых конструкций.

Так как фланцевые соединения трубопроводов – это ответственная конструкция, к крепежу предъявляются требования в соответствии со следующими параметрами:

Среда. Она может быть агрессивной и нет. Основываясь на этом параметре среды, выбирается крепеж. Температура. Здесь играет роль температура жидкости или газа, который будет транспортироваться по данному трубопроводу, а также температурный режим окружающей среды. Каждый материал имеет рабочий диапазон температур, в соответствии с которым выбирается изделие. Если окружающая среда не превышает –30 ºС, возможно применение обычных марок стали, для более низких температур применяются холодостойкие марки. Давление. Чем выше показатель рабочего давления, тем более высокими параметрами должен обладать используемый материал, из которого изготовлены шпильки для фланцевых соединений. Показатели крепежных изделий: тип резьбы, шаг, длина. Материал.

Неправильно смонтированные фланцевые соединения и некорректно подобранные уплотнения приводят к значительным утечкам.

Около 22–27 % всех утечек и негерметичных соединений приходится на фланцевые соединения. В перерасчете на потери сырья получается примерно 160 т. тонн газа и жидкостей. Потери составляют ок. 70 млн. евро в год

По данным исследований (1999) голландского института „TNO“ (Организация по прикладным естественнонаучным исследованиям) Источник: HY-NRW01 Magazin für innovative Schraubtechnologie Aug. 2009

Идеально правильно выполненный монтаж герметичного соединения может сэкономить миллионы за счет повышения эксплуатационной готовности оборудования.

Анализ нарушений герметичности фланцевых соединений показывает, что они являются следствием ошибочно выбранных типов и конструкций фланцев, прокладочного материала, а также недостаточных или чрезмерно больших усилий, неравномерной затяжки и неполного комплекта крепежных деталей (болтов, шпилек и др.), неправильной установки прокладок и т. д. При неправильной сборке фланцевых соединений смещение осей как самих фланцев, так и отверстий для крепежных болтов и шпилек практически исключает возможность равномерного обжатия прокладки при затяжке болтов, что создает опасность разуплотнения фланцевого соединения.

Несмотря на относительную простоту выполнения фланцевых соединений, монтажные работы должны выполнять только специалисты. Особенно в том случае, если соединения выполняются на трубопроводах для транспортировки опасных сред (к примеру, природного газа).

Применение гидравлических гайковертов и шпильконатяжителей Atlas Copco – это безопасность и экономическая эффективность.

Ключевые преимущества правильно собранного и правильно затянутого фланцевого соединения: 1. Герметичность 2. Надежность 3. Безопасность 4. Экономия огромных средств

Методы затяжки:

Ручная трубой/кувалдой, нагрев болта (растягивание болта путем его нагрева), моментная затяжка (затяжка гайки, с целью растянуть болт), шпильконатяжение (прямое натяжение шпильки путем приложения к нему рассчитанной силы, без моментной затяжки гайки).

Не секрет, что при затяжке фланцевых соединений все еще используются обычные гаечные ключи. Однако стоит проверить, насколько безопасен и эффективен такой способ монтажа? Моментная затяжка и шпильконатяжение, что доказано специалистами, являются современными и прогрессивными методами затяжки.

В чем преимущества методов монтажа фланцевых соединений с помощью гидравлических гайковертов и шпильконатяжителей от Atlas Copco?

Гидравлические гайковерты Atlas Copco (торцевого и кассетного типа)

Принцип действия инструмента этого вида заключается в следующем: гидроцилиндр развивает усилие за счёт поступательного движения поршня, которое впоследствии преобразуется в крутящий момент, передаваемый храповым колесом. Одной из особенностей гидравлического гайковёрта является контролируемый крутящий момент.

Гидравлические гайковерты Atlas Copco рассчитаны на высокие крутящие моменты (от 75 Нм до несколько десятков тысяч Нм), могут работать в агрессивной среде. Отсутствие электродвигателя исключает появление искры, которая может привести к воспламенению. Также важно отметить, что применение гидравлических гайковертов серий RT и RTX крайне рекомендовано для соединений, расположенных в труднодоступных местах или, например, когда соединение расположено на высоте, и довольно рискованно проводить операции ручным инструментов (неправильно затянутое соединение, падение оператора с высоты и пр.).

Гидравлические гайковерты Atlas Copco торцевого и кассетного типа избавляют оператора от физической нагрузки при закручивании и выкручивании крепежа, оператор управляет процессом дистанционно, что гарантирует наивысший уровень безопасности работы. Достижение необходимого крутящего момента с высокой точностью обеспечивает качество затяжки соединения.

Шпильконатяжители Atlas Copco (Тензорные домкраты)

Предназначены для затяжки и ослабления резьбовых соединений с тарированным усилием в тяжело нагруженных болтах при выполнении монтажно-демонтажных и ремонтных работ во всех отраслях промышленности.

Работа шпильконатяжителя основана на предварительном растяжении шпильки (болта) с определенным усилием и последующим закручиванием гайки без приложения усилия до упора в опорную поверхность, для фиксации шпильки в растянутом состоянии шпильконатяжители могут объединяться в группы, питаемые от одного источника давления, когда необходимо произвести синхронную затяжку большого количества болтовых соединений, например, при ремонте и обслуживании теплообменников, реакторов, насосов, турбин, трубопроводов и пр.

Метод шпильконатяжения наиболее оптимален при сборке особо ответственных фланцев среднего и большого диаметра, рассчитанные для эксплуатации под средним и высоким давлением. Применение шпильконатяжителей позволяет сократить время сборки фланцевых соединений в несколько раз, а также повысить качество и равномерность их обтяжки.

Для справки:

Гидравлический инструмент производится на современном заводе в г. Вулверхэмптон, Великобритания. Уровень производства отвечает высоким требованиям европейских и мировых стандартов. На каждом этапе производства, начиная от изготовления деталей и комплектующих, заканчивая финальной сборкой, продукция проходит жесткий контроль качества.

Промышленные инструменты и решения Гидравлический инструмент

Типы фланцевых соединений: Руководства по выбору трубных фланцев, которые следует изучить

Источник изображения: Science Direct оборудования. В ситуациях, когда цементирование растворителем не выдержит, например, при демонтаже трубопроводной системы или при временной или мобильной установке, или когда два материала должны переходить друг в друга, используются фланцы для труб.

Фланцы также обладают высокой несущей способностью по сравнению с другими типами механических соединений. Это важнейшее качество для систем, подверженных смещению трубы и поперечному изгибу из-за изменений температуры и давления (например, глубоководные трубопроводы).

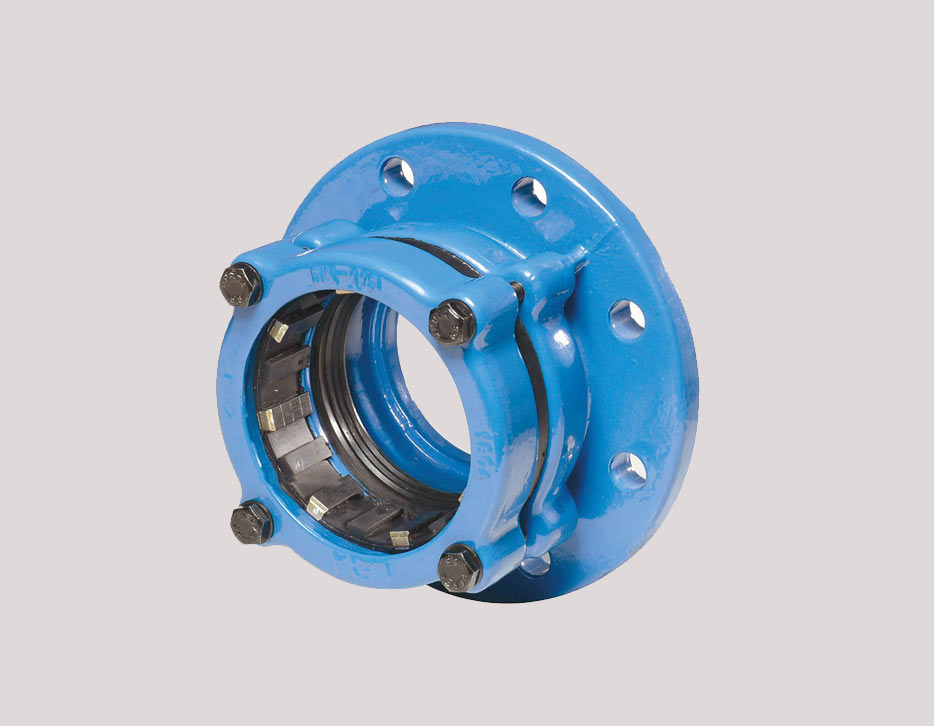

Механические соединения и фланцевые трубы

Механические соединения чаще всего применяются в подземных трубопроводах, клапанах и соединениях фитингов. В повторно натренированном положении ретенционная железа механического соединения использует клиновидное действие, чтобы удерживать соединение на месте. Когда сальник прижимается к раструбу, он заклинивает прокладку и создает герметичное уплотнение.

Механические соединения Преимущества

• Отсутствие структурных или термических изменений деталей
• Изобилие вариантов сырья
• Превосходная прочность и износостойкость
• Возможность перемещения материала после слияния 9090 Простота управления качеством
0 90 ответственный, без выбросов загрязняющих веществ

Недостатки механических соединений

• Ремонт соединений очень сложен, а иногда и невозможен
• Может быть дорогостоящим из-за необходимости большего количества заклепок
• Стоимость слишком высока, чтобы оправдать его использование на открытом воздухе

Фланец создает прочное, недеформируемое соединение. Это плохо для подземных установок, которые часто меняются. Движение земли может поставить под угрозу совместную интеграцию. Затягивание болтов и сжатие прокладки создает водонепроницаемое уплотнение.

Преимущества фланцев

• Окраска и пескоструйная обработка не обязательны, но часто требуются
• резьбовые соединения, возможно, не понадобятся разрешения на горячую работу
• При необходимости многие катушки труб могут быть свободно поставляться

Фланговые недостатки

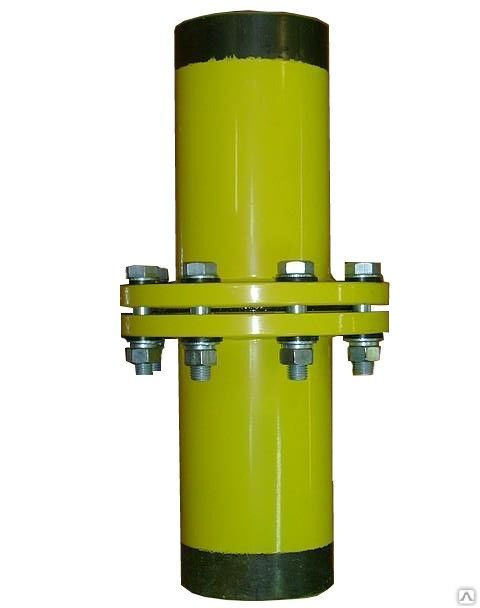

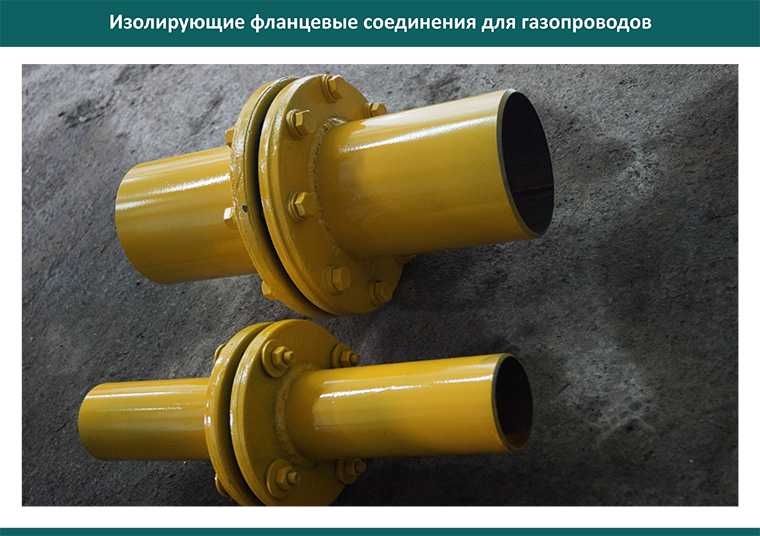

• Изоляционные фланки.

Маркировка и маркировка фланцев

Если вы хотите, чтобы на вашем фланце были маркировки и этикетки, сначала определитесь со схемой маркировки. Затем узнайте о маркированной системе трубопроводов. Сколько типов трубопроводов транспортируют какие материалы? Наконец, опубликуйте этикетки. Для типичных материалов вы можете купить предварительно напечатанные этикетки или использовать на работе специальный принтер для этикеток.

Типы трубных фланцев

Трубные фланцы уступают только сварке в качестве средства соединения труб. При разборке соединения эти инструменты являются предпочтительными. Наличие этой опции означает больше свободы с точки зрения повседневного обслуживания. Поэтому целесообразно выбрать соответствующие фланцы.

Вы также можете посмотреть следующее видео для получения дополнительной информации.

Типы фланцев, используемых в нефтяной и газовой промышленности – приварная горловина, глухая, накидная, приварная враструб, Thd

Приобретите наиболее точные фланцы, удобные для повседневного и коммерческого использования

Фланец для приварки враструб

Источник изображения: Marcel Piping . Труба вставляется в раструбный конец фланца, а вокруг верхней части фланца накладывается угловой сварной шов. В результате внутренняя поверхность трубы становится более гладкой, что позволяет более эффективно транспортировать транспортируемый газ или жидкость.

Укажите диаметры ступиц на трубных фланцах, которые являются стандартными, и могут составлять от 1/2 дюйма до 24 дюймов. Фланцы для труб Socket Weld предлагаются компанией Coastal Flange во всех мыслимых размерах, классах и деталях.

Кроме того, фланец для сварки враструб в зависимости от области применения может иметь:

• Выступ,
• Плоский торец
• Облицовка RTJ

Ниже 400# фланцы для сварки враструб с выступами обычно имеют высоту 1/16 дюйма. . Высота приподнятой поверхности 1/4″ является нормой для фланцев с раструбной сваркой для труб класса 400# и выше.

Накладка на фланец

Источник изображения: Savree

Фланец SO укорочен для накладки на фланец. Фланцы с резьбой SO спроектированы таким образом, чтобы их внутренний размер был несколько больше размера трубы, которую они должны закрывать. Угловой сварной шов вверху и внизу фланца позволяет прикрепить их к трубе.

Фланцы имеют внутренний диаметр, немного превышающий внешний диаметр трубы, что позволяет соединять их посредством сварки внахлест сверху и снизу фланца.

Технические характеристики накидного фланца:

• Стандартные внешние диаметры варьируются от 1/2 дюйма до 24 дюймов.
• Изготавливаемые на заказ внешние диаметры до 60 дюймов.
• Классы варьируются от 150 до 300, от 600 до 900, от 1500 до 2500 фунтов. В пределах от примерно PN2.5 до PN250.
• Фланцы RF (с выступом), фланцы RTJ (кольцевое соединение)

Некоторые преимущества:

• Низкие затраты на установку
• Меньше времени, затрачиваемого на выравнивание труб и их обрезку по размеру.

Фланец с приварной горловиной

Источник изображения: Forged Components

Труба может быть приварена к фланцу с приварной горловиной («WN») с длинной конической втулкой. Этот тип фланца часто используется в системах с высоким давлением и высокой/низкой температурой, которые требуют беспрепятственного потока жидкости, транспортируемой по системе трубопроводов.

Фланец с приварной горловиной и труба испытывают одинаковые механические нагрузки благодаря конической ступице, что также облегчает проведение радиографического контроля на наличие утечек и дефектов сварки. Одиночный V-образный стыковой шов с полным проплавлением соединяет приварной фланец встык с трубой.

На что обратить внимание при покупке приварного фланца трубы:

• Изготовление требует высокого уровня компетентности.
• Из-за длинной втулки система трубопроводов нуждалась в дополнительном пространстве для ее размещения.
• Предлагаются фланцы с приварной горловиной всех размеров, и они бывают типов FF, RF или RTJ.
• Виден приваренный к трубе фланец с приваренной горловиной.

Фланец с резьбой

Источник изображения: Ingenio Virtual

Резьба на фланце позволяет вкручивать его в трубу, отсюда и название «резьбовой» или «винтовой» фланец.

Резьбовые фланцы бывают разных диаметров и номинальных давлений, однако обычно они используются только для небольших трубопроводных систем (4 дюйма). Кроме того, он обычно используется только в нетоксичных средах с низким давлением и низкой температурой. Большинство резьбовых фланцев имеют диаметр от 1/2 до 2 дюймов, хотя преобладают и более крупные размеры.

Резьбовые фланцы имеют только две возможные поверхности — плоскую и приподнятую, поскольку они используются в условиях более низкого давления. Из-за искажения геометрии резьбы при высоких температурах их нельзя использовать в ситуациях, когда существует опасность утечки.

Преимущества:

• Фланцы с резьбой позволяют крепить трубу без сварки.
• Быстрее и проще в сборке и разборке

Недостатки:

• Не подходит для использования в условиях очень высоких температур
• Не подходит для трубопроводов с тонкими стенками Hat Engineer

  Глухой фланец, также известный как фланец без ступицы, представляет собой фланец без ступицы или отверстия в центре. Глухие фланцы сравнимы с обычными фланцами тем, что они имеют одинаковую схему болтового соединения, тип поверхности и толщину. Глухие фланцы также могут использоваться для герметизации отверстия сопла сосуда под давлением.

  Глухие фланцы широко используются в нефтехимической, трубной, коммунальной и водопроводной промышленности. Это полезно для исправления конвейера выше по течению. Фактически, глухой фланец может быть включен в готовый трубопровод как часть процесса строительства. Просто присоединившись к концевому фланцу, трубопровод можно удлинить или расширить.

  Несколько преимуществ:

  • Существует прямая зависимость между давлением и износом между поверхностями фланцев и конструкцией конструкции.
  • Глухой фланец работает в грязной или пыльной среде.
  • Система надежна и проста в обслуживании.

  Расширительный фланец

  Источник изображения: Micron Steel

  Фланцы с расширяемой ступицей называются «расширяющими фланцами», и они внешне напоминают фланцы с приварной горловиной, но имеют гораздо больший диаметр (один или два размера). Большая концентрация напряжений в основании фланца может быть уменьшена благодаря его конструкции, которая передает напряжения на трубу. Он увеличивает диаметр трубы на фланцевом соединении.

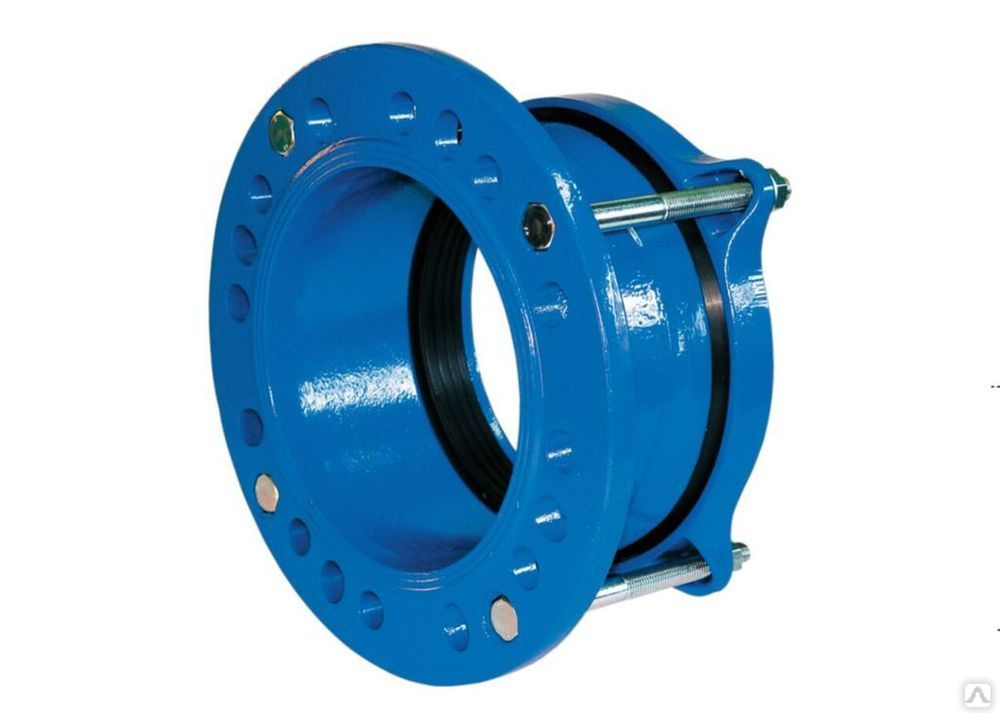

  Кроме того, расширительные фланцы можно использовать для соединения трубопроводов с другими устройствами, включая компрессоры, насосы и элементы управления.

  Некоторые преимущества расширителей фланков:

  • Сравнительно малый с фланком шеи с редакцией
  • Эксплур. Олет (часто сварной шов или ниппель) соединяется с фланцем, образуя фланец. Труба высокого давления использует 90-градусное разветвление.

    Два сварных соединения сокращены до одного, что является значительным улучшением по сравнению со стандартным соединением Olet + Pipe + Flange.

    Специальный фланец

    Переходной фланец

    Источник изображения: JF Engineering

    Если необходимо уменьшить диаметр трубы, необходимо использовать фланец соответствующего размера. Фланец (размеры) часто соответствуют большему размеру трубы NPT; отверстие (размеры) обычно соответствуют меньшему размеру трубы (NPT). Глухие, накидные, резьбовые и приварные фланцы являются наиболее распространенными типами этих фланцев.

    Применение переходных фланцев:

    • Переходные фланцы используются для соединения двух труб.
    • По сравнению с непереходными фланцами переходные фланцы несколько проще соединять болтами.
    • Фланцы различных размеров могут быть с легкостью соединены друг с другом благодаря этому гениальному продукту.
    • Существует широкий выбор размеров и номинальных давлений для этих фланцев.
    • Фланцы одинакового диаметра, снабженные различными соединительными деталями, свариваются, склеиваются или скрепляются зажимами для создания редукционного фланца.
    • Использование их для соединения фланцев различных размеров является самым быстрым, дешевым и простым решением.

    Другие соображения по конструкции фланцев

    Схема фланца

    Источник изображения: Flowstar

    От 15 мм (1/2″) до 600 мм (24″) эти столы имеют фланцы всех размеров (24″). Эти таблицы фланцев включают самые популярные стандарты фланцев, такие как ANSI, PN и устаревшие британские таблицы BS10 от D до K. Клапаны обычно соединяются с трубами с помощью фланцев, поскольку они позволяют быстро и просто снимать их при необходимости ремонта.

    Плоские (часто из чугуна или ковкого чугуна) или фланцы с выступом допускаются в рамках одной и той же спецификации (обычно литая сталь и нержавеющая сталь). В эти таблицы включены важные размеры фланцев, чтобы вы могли определить, какой тип фланца у вас есть.

    По материалам фланцев

    Обычно производители изготавливают фланцы для труб из различных материалов и с различными уровнями качества. Производство фланцев может быть выполнено с использованием самых разных материалов.

    Pipe flanges are often made from the following:

    • nickel alloys
    • Inconel
    • Incoloy
    • Hastelloy
    • Monel
    • carbon steel
    • high yield carbon steel
    • alloy steel
    • stainless steel
    • duplex and супердуплекс

    При выборе подходящего фланца учитывайте следующие три материала:

    Углеродистая сталь

    Углеродистая сталь отличается усталостной прочностью, прочностью, химической стойкостью, прочностью и устойчивостью к коррозионному растрескиванию под напряжением. Это делает фланцы подходящими для соединения трубопроводов и опорных механических частей.

    Легированная сталь

    Легированная сталь содержит больше хрома и молибдена, чем углерода. Он может выдерживать огромное давление и жару. Обладает лучшей коррозионной стойкостью, чем марки углеродистой стали.

    Нержавеющая сталь

    Никель, хром и молибден отличают нержавеющую сталь от других материалов. Нержавеющая сталь часто используется и устойчива к коррозии. Этот материал может быть использован для изготовления фланцев труб различных размеров.

    По типу поверхности фланца

    Гладкий/плоский фланец, выступающий фланец и соединение кольцевого типа являются тремя наиболее распространенными типами поверхностей фланцев (RTJ).

    Для фланцев с плоской поверхностью (FF) требуется мягкая прокладка из материала, отличного от металла, а их уплотняющая поверхность должна быть зубчатой. Применения с низким давлением, такие как классы давления 125 и 250, идеально подходят для этой конструкции фланца. Фланцы

    RF отличаются от стандартных фланцев тем, что их уплотняющие поверхности выступают наружу из плоскости окружности болтового соединения в форме круга. Все классы давления и, следовательно, широкий диапазон номинальных значений давления и температуры охватываются наличием фланцев с выступом.

    Фланцы с кольцевым соединением (RTJ) являются модификацией фланца с выступом. В более сложных ситуациях, таких как высокое давление и/или высокая температура (>7500C / 13820F), фланцы RTJ являются нормой. Класс 900 и выше — вот где они действительно блестят.

    По рейтингу классов фланцев

    Класс, вес или даже просто число, за которым следует октоторп (символ #; хэштег для вас, миллениалы; знак фунта для всех остальных) — распространенные способы обозначения различных типов фланцев для труб .

    Применительно к номинальному давлению фланца все эти слова эквивалентны. Чтобы добавить еще больше путаницы, фланец, рассчитанный на 600 фунтов, не всегда имеет номинальное давление 600 фунтов.

    Вместо «фунтов на квадратный дюйм» текущая номенклатура классов давления фланцев — «фунты». Всегда помните, что слова «фунт» и «класс» могут использоваться взаимозаменяемо при обсуждении класса давления фланцев.

    Классы 150, 300, 400, 600, 900, 1500 и 2500 являются соответствующими весовыми категориями. Вообще говоря, фланец с более высоким рейтингом будет тяжелее и сможет выдерживать большее давление и температуру. Так, для конкретного материала максимально допустимое давление уменьшается при повышении температуры, и наоборот.

    По фланцам Стандарты, размеры

    Источник изображения: Savree

    Стандартизация размеров различных типов фланцев в зависимости от потребностей, т. е. условий эксплуатации, которым они должны соответствовать, требовалась так же, как и трубопроводы. Кроме того, стандартизация обеспечивает менее сложную и подверженную ошибкам коммуникацию между разработчиками, производителями и другими заинтересованными сторонами.

    Фланцевые фитинги для труб

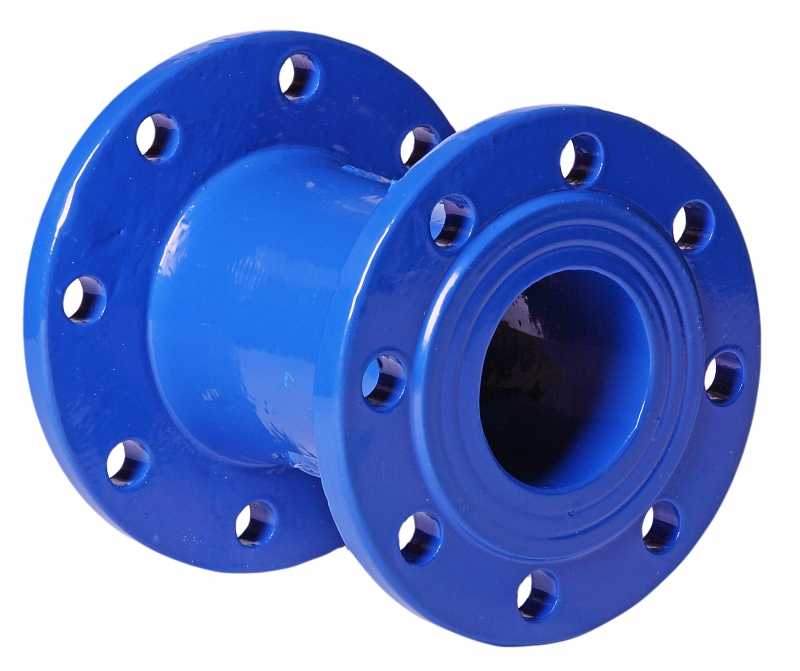

    Трубный «фланец» представляет собой металлическое кольцо, которое приваривается к концу трубы и имеет несколько отверстий под болты, просверленные в нем перпендикулярно оси трубы.

    Кольцевая прокладка вставляется между парами фланцев перед затяжкой болтов, создавая герметичное соединение. Компания Xhval Industrial Valve Co.ltd производит фланцевые клапаны, а также производит прокладки из материалов, более податливых, чем материал фланца. Поскольку прокладка «зажата» между фланцами, она эффективно герметизирует любые зазоры.

    Фланцевые концевые краны

    Источник изображения: India Mart

    Фланцевые шаровые краны используются для управления потоком трубопровода и поддержания постоянного давления во всей системе или во время операции. Он оснащен сферическим диском, который можно открывать или закрывать для регулирования потока жидкости

    Фланцевые шаровые краны

    Источник изображения: Xhval

    Это популярный шаровой кран. Шаровые краны этой конструкции находят применение во многих других областях.

    Фланцевые универсальные клапаны

    Источник изображения: Xhval

    Без какой-либо специальной механической обработки шаровой клапан можно установить или снять в кратчайшие сроки.

    Фланцевые обратные клапаны

    Источник изображения: Xhval

    Фланцевые обратные клапаны предназначены для газа и нефти, а также для транспортировки. Он также используется в производстве электроэнергии.

    Фланцевое концевое соединение клапана VS. другие торцевые соединения клапана

    Резьбовые соединения

    Источник изображения: HMA Group

    Клапаны с резьбой внутри или снаружи корпуса клапана называются клапанами с резьбой или клапанами с внутренней резьбой. Клапаны с внутренней резьбой и клапаны с наружной резьбой являются двумя основными категориями. Клапан NPT или резьбовой концевой клапан также считается резьбовым клапаном.

    Концы под пайку

    Источник изображения: Jomar Valve

    Соединение между шаровым краном и медной трубой является герметичным после пайки. После нагревания клапана и концов трубы до нужной температуры припой растворяется в соединении под действием капиллярных сил, создавая водонепроницаемое уплотнение после остывания.

    Клеевая муфта

    Источник изображения: eBay

    Соединения, выполненные с использованием клея, также известны как соединения FIP, соединения со скользящей посадкой, фрикционные посадки, концы труб и патрубки. В принципе, их можно свести к одному предложению. Соединения с клеевой муфтой выполняются путем вставки трубы с внешним диаметром, который всего на волосок больше, чем внутренний диаметр муфты.

    Торцевые соединения Npt

    Источник изображения: Amron International

    Коническая резьба на трубах и фитингах соответствует этому американскому стандарту. Коническая резьба, в отличие от прямой резьбы болта, будет туго затягиваться и обеспечивать герметичное уплотнение. Резьба должна быть герметизирована трубной лентой или герметиком для предотвращения утечек.

    Межфланцевые торцевые соединения

    Источник изображения: IndiaMart

    Из-за своего миниатюрного размера дисковые затворы почти всегда оснащены межфланцевыми соединениями. Но они также доступны для некоторых марок шаровых кранов. Этот вид крепления предполагает зажатие клапана между двумя фланцами с использованием длинных болтов или резьбовых концевых стержней.

    Концы под приварку враструб

    Источник изображения: Quality Manufacturer of Industrial Pipe Fittings

    Приварка враструб — это метод крепления труб, который включает установку трубы в углубление на задвижке, фитинге или фланце. Фитинги для сварки внахлест предпочтительнее, чем фитинги для сварки встык, для труб меньшего диаметра (трубопроводы малого диаметра), особенно для трубопроводов с номинальным размером трубы (NPS) 2 или меньше.

    Заключение

    Фланцы бывают самых разных типов, текстур, температур, форм, размеров и функций, что затрудняет выбор лучшего для вашего дома. Предварительное чтение часто является самым простым способом для новичков выяснить, какой вариант будет работать для них лучше всего. Обнаружение их размеров и характеристик также может привести к новым взглядам.

    Различные типы фланцев, используемых в трубопроводах

    • Типы фланцев
      • Накидные фланцы
      • Фланцы с приварной шейкой
      • Фланцы под сварку враструб
      • Глухие фланцы
      • Заглушки для очков
      • Фланцы для соединения внахлестку
      • Переходные фланцы
      • Фланцы с резьбой
      • Квадратные фланцы
      • Приварные фланцы с длинной шейкой
      • Расширительный фланец
      • Лопастной и кольцевой проставочный фланец
      • Фланец Weldo / Фланец Nipo
      • Фланцы с диафрагмой
      • Свободные фланцы
      • Глухие фланцы с высокой ступицей
      • Резьбовые фланцы
      • Пластинчатые фланцы
    • • Тип поверхности фланца и отделка
        • Плоская поверхность
        • Фланцы с выступом
        • Фланцы с кольцевым соединением (RTJ)
        • Фланцы с канавкой и язычком
        • Фланцы с наружной и внутренней резьбой
      • Различные типы международного стандарта для фланцев
        • Фланцы ASME B16. 5
        • Фланцы ANSI B16.47
        • BS 10 фланцев
        • Фланцы DIN
        • EN 1092-1 Фланцы
        • Фланцы BS 4504
        • Стандартные фланцы JIS
      • Материалы, используемые для изготовления фланцев

    Что такое фланцы?

    Фланцы используются для соединения клапанов, труб, насосов и другого оборудования в системе трубопроводов. Обычно фланцы привариваются или имеют резьбу, а два фланца соединяются вместе болтовым соединением с прокладками, чтобы обеспечить уплотнение, обеспечивающее легкий доступ к системе трубопроводов. Эти фланцы доступны в различных типах, таких как накидные фланцы, фланцы с приварной горловиной, глухие фланцы, фланцы с раструбной сваркой и т. Д. Ниже мы объяснили, что различные типы фланцев, используемых в трубопроводных системах, зависят от их размеров и другие факторы.

    Типы фланцев

    Накидные фланцы

    Накидной фланец В основном представляет собой кольцо, надетое на конец трубы, при этом поверхность фланца выступает от конца трубы на достаточное расстояние для наплавки валика к внутреннему диаметру. Как следует из названия, эти фланцы скользят по трубе и, следовательно, известны как Slip On Flanges. Вставной фланец также известен как фланец SO. Это своего рода фланец, который немного больше трубы и скользит по трубе с внутренней конструкцией. Поскольку внутренний размер фланца немного больше внешнего размера трубы, верхняя и нижняя части фланца могут быть соединены непосредственно с оборудованием или трубой путем угловой сварки фланца SO. Он используется для вставки трубы во внутреннее отверстие фланца. Накладные фланцы для труб используются с приподнятой или плоской поверхностью. Фланцы Slip-On являются подходящим выбором для применений с низким давлением. Скольжение на фланце чрезмерно используется во многих жидкостных трубопроводах.

    Фланцы с приварной шейкой

    Фланец с приварной шейкой, также известный как фланец с конической ступицей или фланец с высокой ступицей. Фланец с приваренной шейкой (фланец WN) имеет шейку, которая может перемещать натяжение трубы, тем самым уменьшая давление, возникающее в нижней части фланца. Он совместим с трубопроводами, которые работают при высоких или низких температурах и выдерживают высокое давление. Фланцы с приварной шейкой легко узнать по длинному коническому концу, который медленно проходит через толщину стенки трубы или фитинга. Длинная коническая ступица обеспечивает значительную защиту для использования в различных условиях, связанных с высоким давлением, отрицательными и/или высокими температурами. Фланец с приварной горловиной состоит из круглого фитинга с выступающим краем по окружности. Фланец с приваренной горловиной успешно используется при давлении до 5000 фунтов на квадратный дюйм.

    Фланцы под приварку враструб

    Фланцы под приварку враструб соединяются снаружи только одним угловым сварным швом и часто не рекомендуются для ответственных работ. Они в основном используются для линий малого диаметра. Их статическая прочность эквивалентна фланцам Slip On, но их усталостная прочность на 50 процентов выше, чем у фланцев Slip On с двойной сваркой. Для этого типа фланцев необходимо определить толщину соединительной трубы, чтобы обеспечить соответствующую длину отверстия. Перед сваркой в ​​раструбном фланце между фланцем или фитингом и трубой должен быть образован зазор. Целью нижнего зазора сварного шва, как правило, является минимизация остаточного давления в корне сварного шва, которое может возникнуть во время затвердевания металла шва. Недостатком приварного фланца враструб является правильное пространство, которое необходимо сделать. Трещина между трубой и фланцем может вызвать коррозию из-за коррозионных продуктов, в основном в системах трубопроводов из нержавеющей стали. Этот фланец не допускается в некоторых процессах. Так же и для этого фланца по этому принципу всегда надо приваривать сначала трубу а потом просто фитинг.

    Заглушки

    Заглушки производятся без отверстия и используются для закрытия концов труб, клапанов и отверстий сосудов под давлением. С точки зрения внутреннего давления и нагрузки на болты наиболее нагруженными типами фланцев являются глухие фланцы, особенно больших размеров. Тем не менее, большинство этих давлений представляют собой изгибающиеся типы вблизи центра, и, поскольку нет стандартного внутреннего диаметра, эти фланцы идеально подходят для систем с более высоким давлением и температурой. Функция этих фланцев состоит в том, чтобы загораживать сегмент трубы или патрубок на сосуде, который не используется. Форсунка часто закрывается глухим фланцем для проверки давления на заводе или просто потому, что потребителю не нужны все форсунки, которые были установлены на резервуаре.

    Фланцы для очковых заглушек

    Заглушки для очков обычно используются для постоянного разделения трубных сетей или просто для соединения друг с другом. Очковая шторка представляет собой стальную пластину, разрезанную на два диска определенной толщины.

    Два диска соединены друг с другом стальной деталью, похожей на часть очков на носу. Название происходит от того факта, что сборка выглядит как очки или «очки». Один из дисков представляет собой сплошную пластину, а другой — кольцо, внутренний диаметр которого равен диаметру фланца. Очковые жалюзи используются в конструкциях, которые необходимо регулярно отделять от других установок. Очковая шторка обычно устанавливается в «открытом» положении, чтобы поток через трубу был возможен. Если очковая шторка повернута в положение «закрыто», труба перекрывается, и поток невозможен.

    Фланцы для соединения внахлестку

    Фланцы для соединения внахлестку используются с патрубками, когда труба изготовлена ​​из дорогого материала. Например, к системе труб из нержавеющей стали можно добавить фланец из углеродистой стали, поскольку фланец не будет контактировать с веществом в трубе. Втулки будут приварены к трубе встык, а фланцы останутся незакрепленными. Внутренний радиус этих фланцев имеет скошенную кромку, чтобы очистить радиус заглушки. Фланцы с соединением внахлест почти аналогичны накидным фланцам, за исключением радиуса на пересечении поверхности фланца и отверстия для размещения фланцевой части вставного конца. Их способность удерживать давление ненамного выше, чем у фланцев Slip On, а усталостная долговечность сборки составляет лишь одну десятую от срока службы фланцев Weld Neck. Поэтому фланец с соединением внахлестку используется в системах с низким давлением и в некритических условиях.

    Фланцы переходные

    Фланцы переходные предназначены для случаев изменения размера трубы. Фланец (размеры), преимущественно соответствующий большему размеру трубы (NPT), но имеющий меньший диаметр отверстия, соответствующий меньшему размеру трубы (NPT). Эти фланцы обычно бывают глухими, вставными, резьбовыми и сварными. Они доступны для всех классов давления и представляют собой прекрасную альтернативу соединению труб двух разных размеров. Этот тип фланца не следует использовать, если неожиданное изменение, например, в насосе, может вызвать ненужную турбулентность.

    Предназначен для использования в системе трубопроводов переменного диаметра. Переходной фланец состоит из фланца одного заданного диаметра с отдельным отверстием меньшего диаметра. Фланец будет иметь размеры большего размера трубы, за исключением размеров отверстия и ступицы. Редукционные фланцы крепятся сваркой, приклеиванием или зажимом фланцев одного размера, снабженных разными соединительными деталями.

    Фланцы с резьбой

    Фланцы с резьбой выглядят почти так же, как фланцы Slip-On, но главное отличие состоит в том, что фланец с резьбой расточен в соответствии с внутренним диаметром конкретной трубы. Резьбовой фланец — это тип фланца, который имеет коническую трубную резьбу в отверстии в соответствии со стандартом ASME B1.20.1 и может использоваться в трубопроводных системах, где приварка фланца к трубе невозможна, например, во взрывоопасных зонах, где при сварке может возникнуть потенциальный риск. Резьбовой фланец закрепляется на трубе, имеющей дополнительную резьбу к конической трубе. С резьбовыми фланцами обычно используются оцинкованные и чугунные трубы. В системах очень высокого давления и для малых диаметров можно использовать резьбовые фланцы, главное преимущество которых заключается в том, что их можно устанавливать без сварки.

    Квадратные фланцы

    Квадратные фланцы изготовлены в соответствии со стандартами JIS B2291/JIS F7806. Квадратные фланцы часто используются для соединений между трубой и трубой и компонентами. Они чаще всего используются в линейке гидравлических систем, где происходит прохождение жидкостей, и изготавливаются из двух материалов: стали и нержавеющей стали. Полный набор квадратных фланцев состоит из кольцевого уплотнения, болтов, фланца с внутренней резьбой (со стороны кольца) и фланца с наружной резьбой (с плоской стороны). Фланец с внутренней резьбой указан как часть A. Часть B определяет фланец с наружной резьбой. И полный комплект это АВ.

    В соответствии с этим стандартом существует три типа квадратных фланцев: SHAB — используется с болтами с шестигранной головкой, больший размер корпуса фланца, SSAB — используется с винтом с головкой под ключ, меньший размер корпуса фланца, чем SHAB, LSA — только со стороны уплотнительного кольца, L-образная внутренняя поток.

    Приварные фланцы с длинной шейкой

    В условиях высокого давления и высокой (или колеблющейся) температуры, в первую очередь в нефтегазовой промышленности, используются фланцы с длинной шейкой (часто сокращенно LWN). Длинная шейка направляет трубу непосредственно во фланец и обеспечивает усиление, которое невозможно при использовании стандартного фланца с приварной шейкой. Это усиление очень важно для безопасности промышленных, коммерческих и даже жилых систем высокого давления. В отличие от многих других типов фланцев, длинные приварные шейки не имеют отверстий по графику. Обычно длинные фланцы с приварной горловиной изготавливаются с квадратными вырезами для замены трубы, а не для приварки к трубе.

    Длинный фланец с приварной горловиной, как правило, является анкером для водопровода или источника газа, закачиваемого в более крупную сеть труб, например, на заводе или в многоквартирном доме.

    Расширительный фланец

    Расширительный фланец, обозначаемый как EXPF, представляет собой сварной шейный фланец, но ступица имеет больший размер (один или два размера). Если у вас ограниченное пространство или вам просто нужно подключиться к трубе большего диаметра, он обеспечивает удобное место для оборудования, насосов и вентиляционных отверстий. Компактный размер экономит место по сравнению с переходным фланцем с приваренной горловиной, который позволяет отказаться от использования фланца и переходника. Фланцы-расширители также считаются экономичной альтернативой отдельному использованию переходного фланца с приварной горловиной. Номинальные значения давления и размеры соответствуют ANSI/ASME B16.5. Фланец расширителя имеет выступ. Для установки расширительного фланца требуется один сварной шов встык.

    Лопатка и фланец с кольцевой проставкой

    Лопатка и фланец с кольцевой проставкой по существу аналогичны очковым шторкам, за исключением того, что они не соединены вместе. Лопатки и распорки используются в системах, где техническое обслуживание требуется нечасто, или они часто используются в трубах большого диаметра. Лопаты могут весить сотни фунтов в зависимости от размера фланца и уровня напряжения. Во избежание дополнительного веса фланцевое соединение выбрано специально не для очковой шторки, а для 2-х отдельных частей. Интенсивное техническое обслуживание трубопроводной системы может быть основной причиной для временной замены кольцевой прокладки лопатой.

    Фланец Weldo / Фланец Nipo

    Фланец Nipo представляет собой комбинацию приварного, ниполетного и приварного фланцев с горловиной и широко используется в трубной промышленности, например, приварной или ниполетный для разветвления под углом 90°. Со стороны спускной трубы приварной фланец выполнен в виде приварного штифта, а с другой стороны имеет фланцевое соединение. Это означает, что отводное соединение со стороны трубопровода представляет собой сварное соединение. Во фланце Nipo соединение ответвления со стороны направляющей трубы представляет собой сварное соединение, а с другой стороны оно имеет фланцевое соединение.

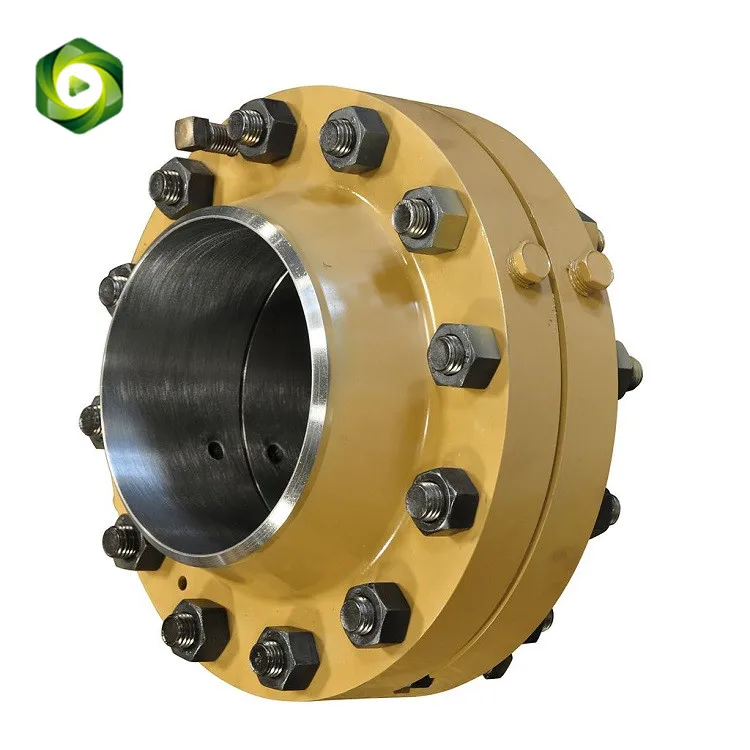

    Фланцы с диафрагмой

    Фланцы с диафрагмой используются с расходомерами для измерения расхода жидкостей или газов в соответствующем трубопроводе. Пары напорных «отводов», чаще всего с 2-х сторон, прямо противоположных друг другу, врезаны во фланец диафрагмы. Фланцевые соединения с диафрагмой разработаны и изготовлены в соответствии с рекомендациями Американской газовой ассоциации (AGA), ASME и Международного общества автоматизации (ISA). Фланец с отверстием доступен в широком спектре следующих типов: фланцы с отверстием для приварки с выступом, фланец с отверстием для приварки с выступом, фланцы с отверстием для сварки с кольцевым соединением, фланцы с отверстием для углового крана.

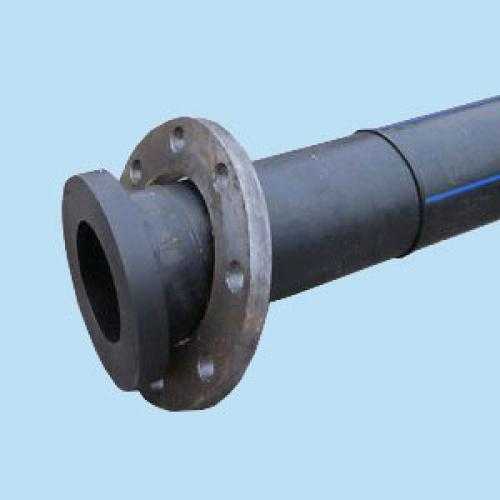

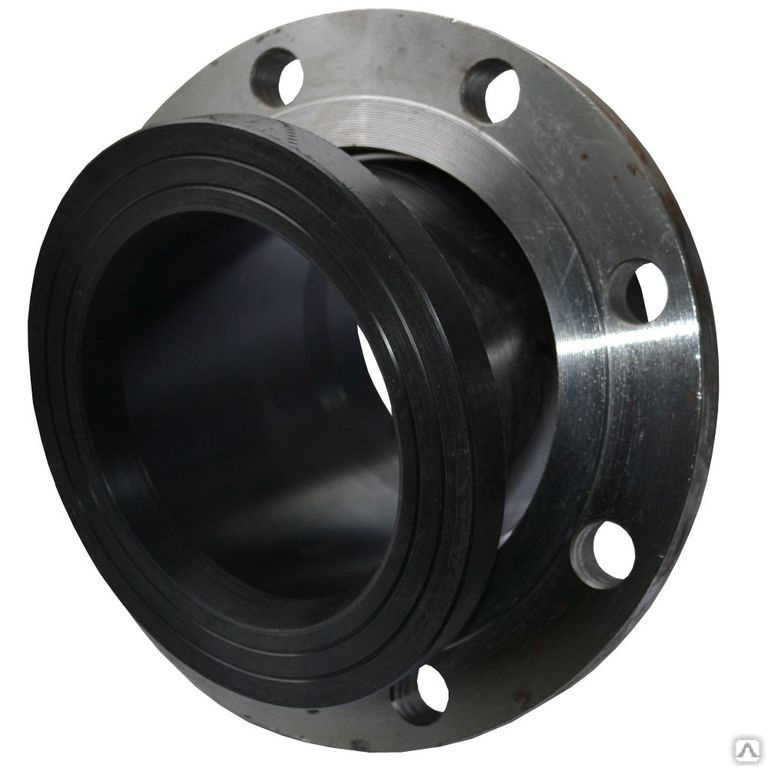

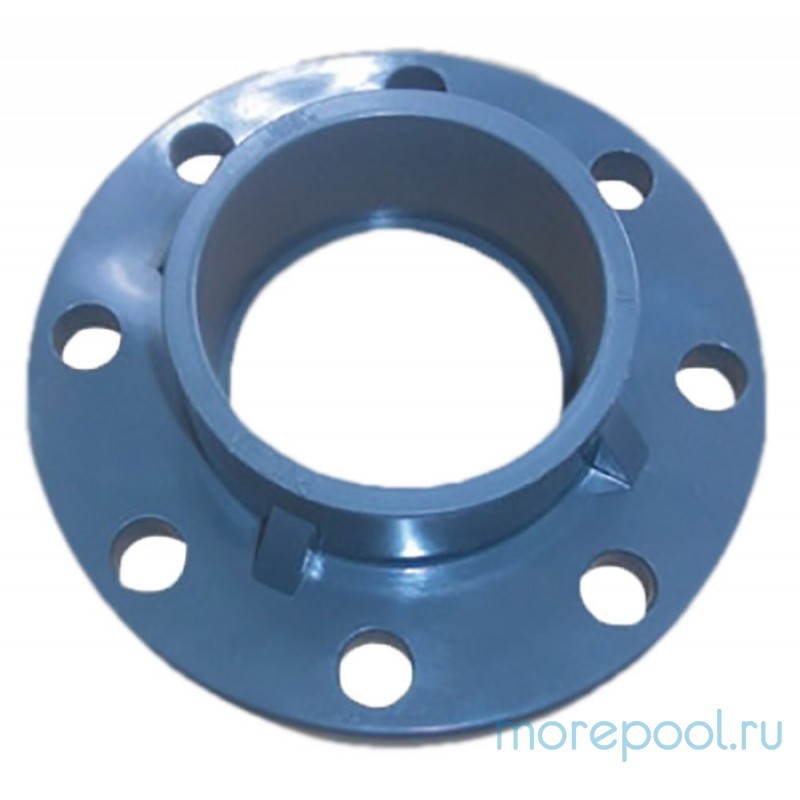

    Свободные фланцы

    Свободный фланец — это устройство, которое приваривается к концу отрезка трубы, образуя половину фланцевого соединения. Деталь может быть изготовлена ​​из углеродистой или нержавеющей стали в соответствии с предполагаемой спецификацией, состоящей из плоской стальной поковки с отверстиями под болты по периметру и отверстием в центре размером с трубу, которая должна быть приварена к свободному фланцу. . Существуют типы свободных фланцев, которые подходят для использования с отводами, клапанами и практически любым типом компонентов трубопровода.

    Заглушки с высокой ступицей

    Заглушка с высокой ступицей используется для герметизации концов трубных конструкций. Это своего рода круглая пластина без центрального крепления, но со всеми нужными отверстиями для болтов. Глухой фланец с высокой ступицей доступен в различных размерах и материалах и используется для обеспечения конструктивного закрытия на концах труб, клапанов или патрубков. В закрытом состоянии этот фланец позволяет легко получить доступ к линии. Иногда глухой фланец с высокой втулкой может быть специально изготовлен или обработан, чтобы соответствовать номинальному размеру трубы, на которую делается переход. Это уменьшение может быть уменьшением резьбы или уменьшением количества сварных швов. Часто глухие фланцы с высокой ступицей поставляются с фитингами NPT, которые позволяют устанавливать соединения для испытаний под давлением. С учетом таких факторов, как внутреннее давление и нагрузка на болты, глухие фланцы с высокой ступицей подвергаются наибольшей нагрузке из всех типов фланцев, особенно больших размеров.

    Фланцы с резьбой

    Фланец с резьбой также известен как фланец с резьбой, и он имеет резьбу внутри отверстия фланца, которая подходит к трубе с соответствующей наружной резьбой на трубе, и эти фланцы в основном используются в коммунальных услугах, таких как как воздух и вода. Резьбовой фланец часто используется для требований малого диаметра, высокого давления. К резьбовым фланцам со ступицей предъявляются требования в диапазоне от 1/2″ до 24″. Класс давления: от класса 150 до класса 2500, от PN 2,5 до PN 250 и облицовка: RF / RTJ

    Резьбовые фланцы ввинчиваются в отверстие, соответствующее наружной резьбе трубы. Резьбовые фланцы используются с трубами с наружной резьбой. Преимущество этих фланцев в том, что их можно монтировать без сварки.

    Пластинчатые фланцы

    Пластинчатые фланцы, часто известные как плоские фланцы, имеют поверхность прокладки в той же плоскости, что и поверхность окружности болтового соединения. Его также называют фланцем с плоской поверхностью. Применения, использующие фланцы с плоской поверхностью, часто представляют собой отливку ответного фланца или фланцевого фитинга. Фланцы с плоской поверхностью используются, когда ответные фланцы имеют плоскую поверхность. Это состояние возникает в первую очередь при подключении к чугунному оборудованию, клапанам и специальным устройствам. В стандарте ASME B31.1 указано, что при соединении фланцев из чугуна с плоской поверхностью с фланцами из углеродистой стали необходимо снять приподнятую поверхность фланца из углеродистой стали и необходимо использовать полнопрофильную прокладку.

    Тип поверхности фланца и отделка:

    Плоская поверхность

    В той же плоскости фланец с плоской поверхностью имеет поверхность прокладки, как и поверхность окружности болтового соединения. Применения, использующие плоские торцевые фланцы, часто связаны с отливкой ответного фланца или фланцевого фитинга. Плоский стальной фланец указывается как фланец, который обработан плоско и не имеет гребнеобразной приподнятой поверхности или кольцевого соединительного фланца. Свободная плоская плоская поверхность фланца обеспечивает полный контакт между прокладкой и всей матирующей поверхностью.

    Фланцы с плоской поверхностью никогда не должны крепиться болтами к фланцу с приподнятой поверхностью. В стандарте ASME B31.1 указано, что приподнятая поверхность фланца из углеродистой стали должна быть удалена при соединении чугунных фланцев с плоской поверхностью с фланцами из углеродистой стали и что требуется полнопрофильная прокладка. Форма поверхности фланца относится ко всем применениям, в которых чугун и другие хрупкие материалы используются для производства оборудования и клапанов. Для фланцев с плоской поверхностью следует использовать только полнопроходные прокладки. Это гарантирует, что два сопрягаемых фланца находятся в полном и равном контакте.

    Фланцы с выступом

    Фланец с выступом является наиболее распространенным типом, используемым в технологических установках, и его легко идентифицировать. Это называется приподнятой поверхностью, потому что поверхности прокладки приподняты над поверхностью окружности болтового соединения. Для всех фланцев из кованой стали, таких как механизмы и клапаны, обычно используется эта форма фланцевой маски. Во фланцах с выступом может использоваться широкая комбинация конструкций прокладок. Эти комбинации могут также включать в себя листы с плоскими кольцами и металлические компоненты со спиральной намоткой и двойной оболочкой.

    Фланцы с выступом используются для концентрации большего давления на меньшей площади прокладки и, таким образом, повышения способности соединения выдерживать давление. Отверстия под болты находятся в области внешнего кольца этих фланцев. Регулировка «Move» между высотами двух колец помогает прикладывать большее усилие к области прокладки, тем самым создавая более прочное уплотнение, когда прокладка прикреплена, а болты установлены и затянуты. В зависимости от класса давления поверхность фланца имеет размер 1/16″ или 1/4″ ANSI 300 и ниже, имеет приподнятую поверхность 1/16″, а ANSI 400 и выше имеет приподнятую поверхность 1/4″.

    Фланцы с кольцевым соединением (RTJ)

    Фланцы с кольцевым соединением (RTJ) имеют канавки, которые врезают стальные кольцевые прокладки в их поверхности. Когда согнутые болты вдавливают в канавки прокладку между фланцами, фланцы закрывают (или чеканят) прокладку и создают плотный контакт внутри канавок, создавая сцепление металла с металлом. Обычно фланцы с кольцевым соединением используются в системах с температурой выше 427 ° C при экстремальном давлении и высокой температуре. Фланец RTJ с выточенной кольцевой канавкой может иметь приподнятую поверхность. Приподнятое лицо не действует как какой-либо компонент средства герметизации. Приподнятые поверхности прикрепленных и затянутых фланцев могут касаться друг друга для фланцев RTJ, которые уплотняются кольцевыми прокладками.

    Для этого материал прокладки кольцевого соединения должен быть менее прочным (более пластичным), чем материал фланца. Натянутая прокладка не сможет выдержать в этом случае дополнительную нагрузку, кроме натяжения винта, вибрации и движения не смогут еще больше растрескать прокладку и снизить напряжение присоединения. Прокладка типа R с восьмиугольной частью является наиболее распространенной прокладкой RTJ, поскольку она гарантирует чрезвычайно прочное уплотнение. Тем не менее, в стиле «простой канавки» признается, что обе прокладки RTJ имеют восьмиугольную или овальную часть.

    Фланцы с канавкой и язычком

    Фланцы с канавкой и язычком должны соответствовать ушам с пазом и пазом. Одна сторона фланца имеет приподнятое кольцо (язычок), выточенное на поверхности фланца, в то время как сопрягаемый фланец имеет соответствующее углубление (канавку), выточенное в его носовой части. Стандартизированы как крупные, так и мелкие типы пазогребневых накладок. Они отличаются от наружных и внутренних тем, что внутренние диаметры шипа и канавки не достигают основания фланца, тем самым удерживая прокладку на ее внутреннем и внешнем диаметре. Их обычно можно найти на крышках клапанов и крышках насосов.

    Преимущество шпунтовых соединений также состоит в том, что они самовыравниваются и служат эластичным буфером. Косой стык удерживает точку нагрузки на одной линии с стыком и не требует интенсивного процесса механической обработки. Определенные поверхности фланцев, такие как RTJ, T и G, F и M, не должны крепиться болтами. Это связано с тем, что контактные поверхности не перекрываются, и нет прокладки, которая имеет один тип с одной стороны и другой тип с другой. Фланцы с канавкой и язычком используются в некритических приложениях с низким давлением для крепления других компонентов с канавкой и язычком.

    Фланцы с наружной и внутренней резьбой

    Фланцы с наружной и внутренней резьбой представляют собой фланцы, которые подходят друг к другу. Одна поверхность фланца в этих вариантах имеет область, которая выходит за пределы обычной поверхности фланца. Этот фланец называется The Man. Сопрягаемый фланец или другой фланец с другой стороны будет иметь аналогичное углубление, выточенное в его носовой части. Этот ответный фланец называется женским фланцем.

    Фланцы также должны быть выровнены по этой форме. Каждый лицевой фланец имеет область, выходящую за нормальную грань фланца (папа). Другой фланец или ответный фланец имеет соответствующее углубление (внутреннюю резьбу), выточенное на лицевой стороне.

    Женские лица должны быть 3/16 дюйма в длину, мужские лица должны быть 1/4 дюйма в ширину, а каждый конец должен быть плоским. Внешний диаметр женского лица служит для нахождения и удержания марли. На самом деле есть 2 версии; средние фланцы M&F и широкие фланцы M&F.

    Фланцы с наружной и внутренней резьбой имеют улучшенные уплотнительные свойства, более надежное позиционирование и конкретное сжатие уплотнительного материала, использование другого, более эффективного уплотнительного материала и усовершенствованного уплотнительного материала (уплотнительные кольца).

    Различные типы международных стандартов для фланцев:

    Фланцы ASME B16.5

    Стандарт ASME B16.5 распространяется на стальные трубные фланцы и фланцевые фитинги размером от NPS 1/2 до NPS 24, метрические / дюймовые, и фланцевые фитинги класса давления 150. к классу 2500. Это включает в себя уровни давления-температуры, компоненты, длины, допуски, наименования, измерения и методы обозначения отверстий для фланцевых фитингов и фланцев труб. Для трубопроводных конструкций широко используются два очень важных фланца, такие как фланец с приварной горловиной и глухие фланцы. Взаимозаменяемость используется для слов «В16,5» или «В16 5», что соответствует той же норме. Однако стандартный ASME B16 5 (ANSI B16 5) включает размеры только до 24 дюймов.

    Текущий и правильный стандарт – ASME B16.5. ANSI B16.5 широко распространен в индустрии жаргона и до сих пор широко используется архитекторами, инженерами, производителями и поставщиками. Несмотря на то, что стандартов ANSI B16.5 технически не существует, они воспринимались как другой способ сказать ASME B16.5.

    Фланцы ANSI B16.47

    ANSI B16.47 (стальные фланцы большого диаметра) является стандартом для фланцев стальных труб диаметром от NPS 26 до NPS 60. Тем не менее, обычный ANSI B16.47 далее делится на глухой фланец и фланец ANSI B16.47 серии A и ANSI B16.47 B с приварным фланцем. Фланец API 605 ранее также назывался фланцем серии B. Термины B16.47 или B 16 47 или ANSI B 16 47 взаимозаменяемы и соответствуют одному и тому же стандарту.

    Последняя версия обеспечивает как метрические, так и дюймовые измерения и баллы в единицах измерения. MSSSP-44: стальные фланцы для трубопроводов и API 605: ANSI B16.47 оснащен фланцами из углеродистой стали большого диаметра. Таким образом, фланцы MSS SP-44 называются фланцами ANSI B16.47 серии A, тогда как в рамках этого стандарта фланцы API 605 называются фланцами ANSI B16. 47 серии B. Стандарт ANSI B16.47 содержит требования к давлению-температуре, деталям, размерам, допускам, маркировке и проверке фланцев труб размером от NPS 26 до NPS 60 и классов классификации 75, 150, 300, 400, 600 и 9.00 для больших размеров.

    BS 10 Фланцы

    Британский стандарт BS10, 1962 г. – это стандартная конструкция фланцев для цилиндров, труб и фитингов и болтовых соединений. В миллиметрах размеры фланцев BS 10 включают выступы, простые, цельнолитые или протравленные фланцы и фланцы с приваркой в ​​горловину, во фланцах согласно таблицам BS10. Хотя таблица фланцев труб BS 10 устарела, таблица фланцев BS 10 для легких пролетов, недорогих фланцев из нержавеющей стали, все еще используется. Эти фланцы типа BS 10 могут быть изготовлены из тяжелых металлов и сплавов, таких как нержавеющая сталь, углеродистая сталь, сплавы, такие как элементы, включая никель, медь и т. д.

    Фланцы BS 10 известны как своей надежностью, так и превосходными характеристиками, что делает их одним из самых экономичных доступных решений. Фланцы с горловиной BS 10 хорошо работают как в условиях высоких температур, так и при высоком давлении. Фланцы таблицы d BS 10 также могут быть изготовлены из таких марок, как дуплексная и супердуплексная нержавеющая сталь, в зависимости от конечного использования компонента.

    Фланцы DIN

    Deutsches Institut für Normung (DIN) Немецкого института стандартизации является немецкой национальной организацией по стандартизации и официальным дочерним органом ISO. DIN Flanges — это зарегистрированная в Германии ассоциация, базирующаяся в Берлине, для раздельных фланцев. В настоящее время существует около тридцати тысяч стандартов DIN, охватывающих почти все технологические области. Фланцы DIN чаще всего используются в европейских странах.

    Стандарт DIN Фланцы используют метрические размеры (мм и бар) для измерения размеров и давления клапанов и фланцев. Европейские фирмы обычно используют стандарт DIN для фланцев, даже если производство осуществляется в Соединенных Штатах. Фланцы DIN имеют широкий охват, и более 30 000 стандартов DIN для фланцев обеспечивают всесторонний охват различных типов фланцев и технологий. Спецификация фланцев DIN состоит из номеров DIN, начиная с 15, 20, 25, 32, 40, 50, 65, 80 и т. д. до 200.

    EN 1092-1 Фланцы

    EN 1092-1 является расширением Британского стандарта спецификаций. Это заменяет снятый с производства BS EN 1092-1. В EN 1092-1 BS. Европейский метрический диапазон, включающий размеры круглых фланцев от DN 10 до 4000 и обозначения PN 2, 5 и 100. Этот стандарт ЕС определяет спецификации для круглых стальных фланцев от DN 10 до DN 4000 с обозначениями PN от PN 2,5 до PN 400 и номинальные размеры.

    Спецификация определяет формы фланцев и их облицовок, длину, допуски, резьбу, размеры болтов, текстуру поверхности, маркировку, ткани, уровни давления/температуры и вес фланцев. ЕН 1092-1 Форма 01 PN10 Фланец откладывается или может использоваться для сырой, угольной, нефтехимической и смежных отраслей промышленности из следующих материалов и размеров; Компоненты, используемые для производства фланцев EN 1092-1, изготовлены из углеродистой стали: A105, SS400, SF440, RST37. 2, S235JRG2, P250GH, C22.8. Они также производятся из нержавеющей стали марок: F304, F304L, F316, F316L, 316Ti и так далее.

    Фланцы BS 4504

    Фланцы BS 4504 подпадают под британскую метрическую шкалу, которая включает круглые фланцы от PN 2,5 до PN 40 для цилиндров, клапанов и фитингов, включая фланцы с размерами DN. До этого он был известен как BS 4504:19.69. Эти фланцы идеально подходят для использования в жестких условиях, особенно при низком давлении в нефтяной отрасли. Европейский метрический стандарт, охватывающий технические характеристики круглых фланцев, варьируется от размера DN 10 до 4000 и обозначений PN 2, 5 и 100.

    Фланцы BS 4504 состоят из фланцев стандартов ANSI B16.5, ANSI B16.47, ANSI B16.36. Они также состоят из номеров DIN, таких как DIN2527, DIN2566, DIN2573, DIN2576, DIN2641, DIN2642. Эти фланцы BS 4504 используются в таких отраслях, как химическая промышленность, производство удобрений, производство теплообменников, приборостроение и атомная тепловая промышленность.

    Стандартные фланцы JIS

    Стандарты JIS — это японские промышленные стандарты, которые используются для промышленной деятельности в Японии. Это координировал комитет японских промышленных стендов (JISC). Японская ассоциация стандартов (JSA) ранее была присоединена к METI, которая теперь является автономным фондом. Это имеет в виду широкий спектр программ, касающихся японских и зарубежных стандартов. Стандартные фланцы JIS относятся к подразделению JIS-B и классифицируются по различным размерам, в которых они изготавливаются.

    Эти типы фланцев японского промышленного стандарта подразделяются на такие категории, как JIS5k, JIS10K, JIS15K, JIS20K. Фланцы JIS B2200 K определяются путем замены буквы K одной из вышеупомянутых категорий, таких как 5K, 10K, 15K и 20K. Размеры каждого фланца зависят от категории или типа фланцев.

    Материалы, используемые для изготовления фланцев:

    Эти стальные фланцы изготавливаются из различных материалов, таких как углеродистая сталь, низколегированная сталь, фланцы из нержавеющей стали, фланцы из дуплексной стали, фланцы из супердуплексной стали, фланцы из монеля, фланцы из инконеля, фланцы из хастеллоя. , никелевые фланцы и комбинация экзотических материалов (заглушка) и других материалов основы.

    • Углеродистая сталь: – ASTM A105, ASTM A350 LF1/2, ASTM A181
    Легированная сталь
    • : – ASTM A182F1/F2/F5/F7/F9/F11/F12/F22
    Нержавеющая сталь
    • : – ASTM A182F6 /F304 /F304L /F316 /F316L/ F321/F347/F348
    • Дуплексная сталь S31803 / S32205
    • Супердуплексная сталь S32750 S32760
    • Титан класса 1/2/3/4/5/7
    • Сплав с высоким содержанием никеля: – Монель ASTM / ASME SB 564 400 /K500
    • Инконель 600/601/625/800/825/718
    • Хастеллой C4/C22/B2/B3
    • Никель 200/201
    • Медно-никелевый сплав 70/30, 90/10, 95/5
    • Фланцы Hastelloy C276
    • Инконель 625 Фланцы

    Piping Mart

    Pipingmart — это портал B2B, специализирующийся на промышленных, металлических и трубопроводных изделиях. Кроме того, делитесь последней информацией и новостями, касающимися продуктов, материалов и различных типов марок, чтобы помочь бизнесу в этой отрасли.
