Фланец обжимной для чугунных труб: Обжимной фланец для стальных и чугунных труб

alexxlab | 02.07.2018 | 0 | Разное

Содержание

Фланец обжимной для полиэтиленовых труб

ОБЖИМНОЙ ФЛАНЕЦ ДЛЯ ПЭ И ПВХ ТРУБ

Фланцевый адаптер (обжимной фланец) для пластиковых труб – современное изделие, используемое на трубопроводах из трубы ПНД и ПВХ для соединения с трубами из других материалов (сталь, чугун, асбестоцемент и пр.) так и с фланцевой запорной арматурой. Конструкция обжимного фланца позволяет производить монтаж в самых различных условиях, не зависимо от места нахождения трубы (в траншее, на открытом пространстве или в тесных помещениях) и погодных условий (дождь, низкие температуры и пр.). Также для монтажа фланцевых адаптеров пластиковых труб не требуется проведения сварочных работ, все работы производятся механическим способом (фактически при помощи одного гаечного ключа) при этом обеспечивается надежная фиксация фланца на трубе.

Обжимной фланец для полиэтиленовых труб ПФРК (патрубок фланец-раструб компенсационный) состоит из корпуса из высокопрочного чугуна с шаровидным графитом, уплотнителя из каучука EPDM с латунным кольцом для прочной фиксации, стальных болтов и гаек, что обеспечивает высокую прочность и герметичность изделия, а соответственно и высокий срок службы.

так же смотрите ФЛАНЦЫ ОБЖИМНЫЕ ДЛЯ ЧУГУННЫХ И СТАЛЬНЫХ ТРУБ

Размеры фланцев обжимных для ПНД и ПВХ труб
Условный диаметр Ду(мм)Диаметр наружный Дн(мм)Давление PNКол-во отверстийВес (кг)
506310 / 1643
657510 / 1643
809010 / 1644,7
10011010 / 1684,9
10012510 / 1684,9
12512510 / 1686,2
12514010 / 1686,2
15016010 / 1687,8
15018010 / 1687,8
20020010 / 16810,7
20022510 / 16810,7
250
250
10 / 161214
25028010 / 161214
30031510 / 161618,5
40040010 / 161636,8

ВНИМАНИЕ! Доступны обжимные фланцы диаметром больше, чем представленные в таблице.

Купить обжимной фланец для ПЭ труб или просто получить консультацию о продукции вы можете в компании ГидроСпецКом, обратившись к менеджерам по телефону или e-mail. Мы предлагаем фланцевые адаптеры ведущих мировых производителей, таких как AVK, HAWLE, DENDOR, JAFAR, IDRA, SAINT-GOBAIN, VIKING JOHNSON и др. Все вопросы по телефону

8 (812) 600-33-09 или

Купить обжимной фланец для ПЭ и ПВХ труб в СПб в компании ГидроСпецКом.

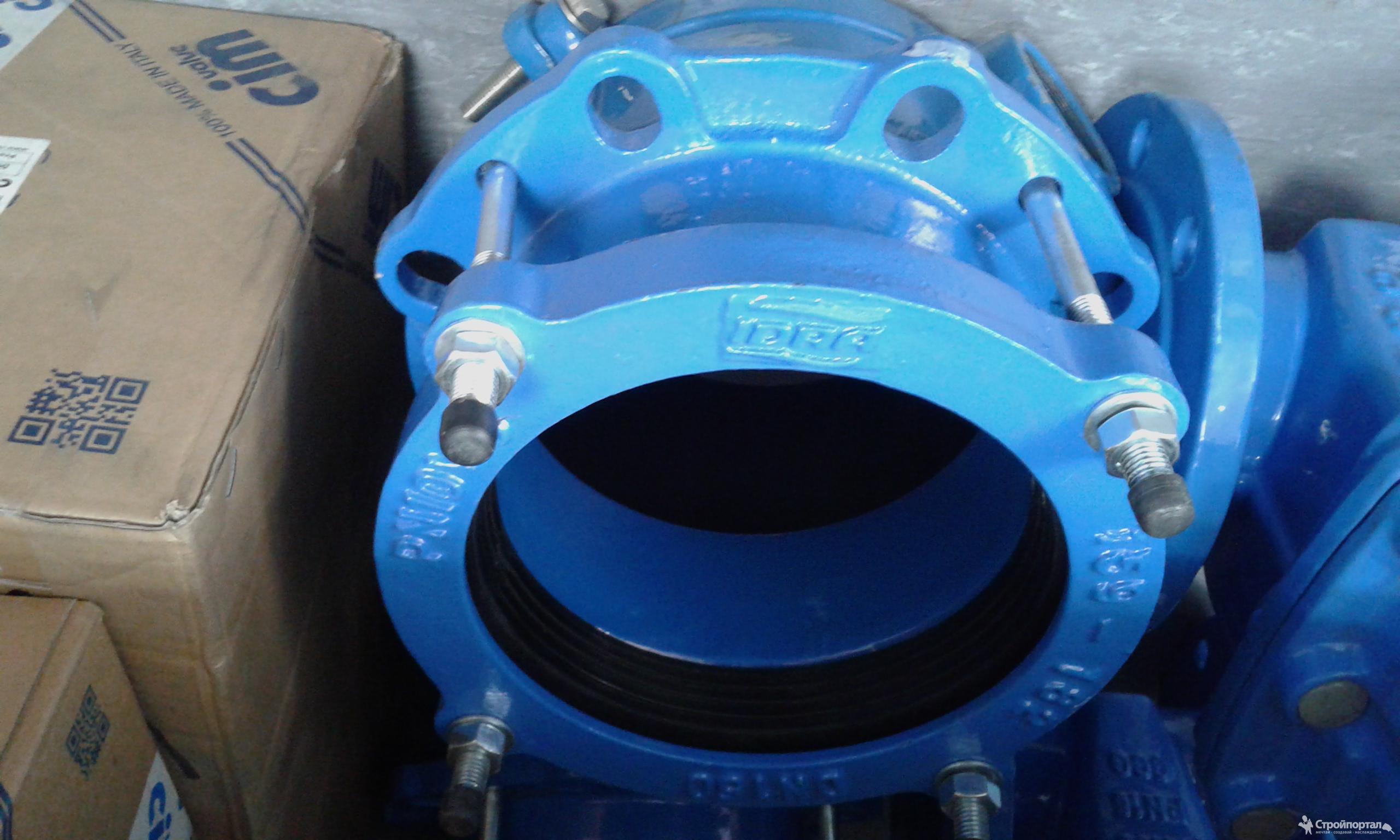

ФЛАНЦЫ И МУФТЫ ОБЖИМНЫЕ ДЛЯ СТАЛЬНЫХ И ЧУГУННЫХ ТРУБ

Одним из наиболее универсальных способов соединения между собой труб и фасонных элементов, а также присоединения арматуры при строительстве трубопроводов являются обжимные фланцы и обжимные муфты. Такие изделия представляют собой устройства, имеющие либо два муфтовых (муфта обжимная), либо одно муфтовое и одно фланцевое (фланец обжимной) соединение. Муфтовая часть устройства рассчитана на некоторый диапазон обжимаемых диаметров, она снабжена резиновым уплотнением для обеспечения герметичности получаемого соединения, фланцевая часть имеет стандартные присоединительные размеры в соответствии с ГОСТ 33259-2015. Благодаря своей универсальности устройства могут использоваться для соединении между собой трубопроводов из различных материалов чугуна, стали и других. Корпус изделий изготавливается из чугуна или стали, с нанесением порошкового эпоксидного покрытия синего цвета. Для обеспечения обжима на трубе устройство снабжено стяжными оцинкованными болтами, шайбами и гайками.

ФЛАНЦЫ ОБЖИМНЫЕ ДЛЯ ТРУБ ИЗ РАЗЛИЧНЫХ МАТЕРИАЛОВ

Обжимной фланец для труб из различных материалов – это устройство, предназначенное для создания разъемных фланцевых соединений на трубопроводах из чугуна, стали и других без использования сварочного оборудования. Изделие имеет одно муфтовое и одно фланцевое подключение. Муфтовая часть устройства снабжена резиновым уплотнением для обеспечения герметичности получаемого соединения. Фланцевая часть устройства имеет присоединительные размеры по ГОСТ 33259-2015, что позволяет использовать его с любыми ответными фланцами, соответствующими этому ГОСТу. Для обеспечения обжима на трубе устройство снабжено оцинкованными болтами, шайбами и гайками.

Для соединения с ответными фланцами используется резьбовой крепеж, а для обеспечения герметичности получаемого соединения применяются резиновые и паронитовые прокладки.

Характеристики обжимных фланцев для труб из различных материалов.
Наименование: фланец обжимной, муфта с фланцем для труб из чугуна, стали и других
Материал: чугун, эластомер, оцинкованная сталь.
Применение: напорное водоснабжение, водоотведение, канализация.
Вид: изделие синего цвета с одним муфтовым и одним фланцевым присоединением.
Размеры: от DN 50 до DN 600
Давление: PN10, PN16

Таблица: параметры фланцев обжимных для труб из различных материалов

Dтр
– диапазон наружных диаметров обжимаемых труб, Dу – условный проход, D – наружный диаметр фланца, D1 – диаметр по болтовым отверстиям, n – количество крепежных отверстий, d – диаметр крепежных отверстий, m – вес изделия
DтрDуDD1ndm
PNPNPNPN
10161016101610 16
58-74501601601251254418183. 7
68-84651801801451454418184.0
84-105801951951601604418184.9
99-1181002152151801808818186.0
109-1331002152151801808818186.5
133-1571252452452102108818186.8
157-1821502802802402408822229. 6
177-20115028028024024088222211.4
194-21520033533529529581222 2213.3
218-242200335335295295812222214.5
242-2682503904053503551212222617.9
266-2912503904053503551212222617. 9
280-3052503904053503551212222617.9
302-3273004404604004101212222625.2
324-3503004404604004101212222625.9
351-3783505005204604701616222633.0
386-4103505005204604701616222633. 0
410-4364005655805155251616263041.3
436-4624005655805155251616263041.3
527-5445006707106206502020263345.6
630-6476007808407257702020303656.3

Размеры и масса приведены справочно и могут отличаться на реальных изделиях .

МУФТЫ ОБЖИМНЫЕ ДЛЯ ТРУБ ИЗ РАЗЛИЧНЫХ МАТЕРИАЛОВ

Обжимная муфта для труб труб из различных материалов – это устройство, предназначенное для соединения труб из стали, чугуна и других материалов без использования сварочного оборудования. Изделие имеет два муфтовых подключения. Обе муфтовые части устройства снабжены резиновым уплотнением для обеспечения герметичности получаемого соединения. Для обеспечения обжима на трубе устройство снабжено оцинкованными болтами, шайбами и гайками.

Характеристики обжимных муфт для труб труб из различных материалов.
Наименование: муфта обжимная для труб труб из стали, чугуна и других
Материал: чугун, эластомер, оцинкованная сталь.
Применение: напорное водоснабжение, водоотведение, канализация.
Вид: изделие синего цвета с двумя муфтовыми присоединениеми.
Размеры: от DN 50 до DN 400.
Давление: до PN16

Таблица: параметры муфт обжимных для ПНД и ПВХ труб

Dтр – диапазон наружных диаметров обжимаемых труб, Dу – условный проход, D – максимальный наружный диаметр изделия, L – длина изделия, n – количество стяжных болтов, m – вес изделия
DтрDуDLnm
58-745017517043. 0
68-846518517023.9
84-1058021018045.0
99-11810023018045.5
109-13310024518046.0
133-15712527518048.0
157-18215030519548.7
177-201150325195410.0
194-215200360205412.9
218-242200385230613. 0
242-268250405250614.5
266-291250430250616.0
280-305250445250618.5
302-327300470250620.0
324-350300475260624.0
351-378350505260828.0
386-410350540260828.0
410-436400565250829.0
436-462400590250829. 0

Размеры и масса приведены справочно и могут отличаться на реальных изделиях .

Помимо рассмотренных выше обжимных фланцев и муфт, на пластиковых трубопроводах применяется особый вид таких изделий – обжимные фланцы и муфты для труб из ПНД и ПВХ. Конструктивно эти изделия схожи с рассмотренными выше, но имеют ряд отличий:
– муфтовая часть устройства содержит латунные зубцы для надежной фиксации изделия на пластиковой трубе,
– муфты и фланцы для пластиковых труб не имеют диапазона обжимаемых диаметров, т.е. один типоразмер изделия предназначен для использования с одним диаметром пластиковой трубы.

Более подробно с обжимными фланцами и обжимными муфтами для труб ПНД и ПВХ можно ознакомиться в сответствующем разделе сайта.

Цены на универсальные обжимные фланцы для пэ и чугунных труб- компания «Грант-Комплект»

«Фланец обжимной универсальный» – к данной категории продукции относится трубопроводная арматура с фланцевым соединением для труб из различных материалов (чугун, ПЭ, ПВХ, сталь, асбестоцемент). Фланцы обжимные, также фиксирующие, могут применяться для эксплуатации с различными средами в зависимости от материала уплотнения. В производстве – фланцы фиксирующие диаметром от 50 до 1400 мм.

Обжимные фланцы для труб состоят из двух важных функциональных частей: манжетное уплотнение и металлические вставки. В процессе монтажа металлические вставки сцепляются с трубой для получения устойчивого к растягивающим нагрузкам соединения. Манжетные уплотнения позволяют обеспечить максимальное сцепление при минимальном повреждении трубы (на 1/3 окружности), тогда как в других системах трубы получают повреждение по всей окружности. Герметичность манжетного уплотнения достигается за счет равностепенного обжима.

Помимо надежной фиксации, фланец обжимной для чугунных труб обеспечивает хорошую герметизацию. За счет упругости соединения, достигнутого посредством фланцев данного типа, снимается напряжение в трубах, и, тем самым, сводится к нулю риск аварии. Такая система соединения избавляет от необходимости поддерживать трубопровод и применять дополнительные фиксаторы для снятия давления и осевых усилий. Монтаж и демонтаж обжимных фланцев не трудозатратен.

Обжимные (фиксирующие) фланцы позволяют соединять отрезки труб из разнородных материалов. Кроме труб СЧ, ВЧШГ, ПЭ, ПВХ, обжимные фланцы ограничено применимы для труб ПНД – при условии, что обеспечена необходимая опора монтируемой на фланец арматуры и исключены растягивающие усилия.

Корпуса деталей изготавливаются из высокопрочного чугуна (DN 50-800 мм) и из стали (DN 900-1400), уплотнение – EPDM. Эпоксидное порошковое покрытие защищает от коррозии.

Цены на универсальные обжимные фланцы для чугунных и пэ труб

В ассортименте трубопроводной арматуры ГК «Грант-Комплект» обжимные фланцы для ПЭ труб, которые могут использоваться для соединения с трубами ПВХ. Мы предлагаем фланцы различного диаметра. Они могут быть приобретены в качестве соединительной детали трубопроводов, транспортирующих воду и другие жидкости, в том числе для нужд хозяйственно-питьевого водоснабжения, канализационных систем. Вся продукция сопровождается сертификатами и соответствует международным стандартам.

На сегодняшний день мы можем предложить одни из самых выгодных цен обжимного фланца и другой трубопроводной арматуры, поскольку сотрудничаем напрямую с производителями, что позволяет, в частности, обеспечить поставку непосредственно с завода-изготовителя. Кроме того, наша компания также занимается производством данной продукции. На нашем сайте вы можете получить информацию о поставщиках и ознакомиться с техническими характеристиками изделий.

См. также разделы:

Фланец фиксирующий для ПЭ труб в Ростове-на-Дону, Волгограде: фланец-адаптер чугунный обжимной

Дата публикации:

Дата изменения:

Фланец фиксирующий для ПЭ труб

Фланец фиксирующий для ПЭ труб, купить соединители с Ду в диапазоне от 50 до 500 мм от компании БЕРКУТ.

Компания «БЕРКУТ» представляет Вашему вниманию высококачественный фланец фиксирующий для ПЭ труб, изготовленный из чугуна. Детали данной категории применяются для прочной и герметичной стыковки полиэтиленовых труб с трубопроводной арматурой, накопительными емкостями, агрегатами и другими функциональными узлами.

Основным преимуществом, которое дает фланец фиксирующий чугунный, является простой и быстрый монтаж с использованием болтового соединения. Установить такой элемент можно даже в ограниченном пространстве без использования сварки, что делает его практичным и по-настоящему универсальным.

Широкий ассортимент чугунных адаптеров

Всем, кто ищет качественный фланец обжимной для ПЭ труб, компания «БЕРКУТ» предлагает обширный выбор конфигураций и типоразмеров. У нас Вы сможете купить соединители с Ду в диапазоне от 50 до 500 мм, каждый из которых полностью соответствует предписаниям ТУ и ГОСТ.

С учетом заданных Вами габаритов и функциональных требований специалисты нашей компании индивидуально подберут соответствующие элементы или предложат несколько подходящих вариантов на выбор. Детальное описание, изображение и актуальная цена каждого изделия помогут сделать правильный выбор.

Оперативное выполнение заказов

Если Вам необходим фланец-адаптер для ПЭ труб, обратитесь в отдел продаж компании «БЕРКУТ». Мы поможем быстро сориентироваться в ассортименте, проверим наличие интересующих позиций в складском резерве, сформируем партию нужного объема и позаботимся о транспортировке Вашей продукции.

По предварительной договоренности возможна доставка материалов и комплектующих в Ростов-на-Дону, Воронеж, Ставрополь, Волгоград, Краснодар, Грозный, Махачкалу, Севастополь, Симферополь, Элисту и другие города РФ. Мы сделаем все, чтобы в кратчайший срок укомплектовать Ваш объект продукцией эталонного качества.

Фланец под пожарный гидрант для монтажа противопожарного оборудования – каталог арматуры, фитингов и комплектующих на сайте БЕРКУТ.

Фланец под втулку ПЭ, ПП, ПНД – купить фитинги для трубопровода от компании БЕРКУТ.



Фланец обжимной для труб из различных материалов, фланцы обжимные

Фланец обжимной для труб из различных материалов

Фланец обжимной для ПВХ труб и ПНД,  является представителем нового поколения данных изделий. Он имеет в своём составе две очень важные функциональные части: герметичное манжетное уплотнение и металлические вставки, которые в процессе установки сцепляются с трубой для получения прочного соединения, устойчивого к растягивающим нагрузкам.

Герметичность манжетного уплотнения обеспечивается с помощью равностепенного обжима. Подобные уплотнения специально разработаны для максимального сцепления с трубами при условии их минимального повреждения. Вставки из металла в таких уплотнениях повреждают трубу всего лишь на одну треть её окружности, тогда как в других системах трубы повреждаются по всей окружности.



Фланец обжимной для пвх труб

Фланец обжиной для стальных труб

Фланец обжимной для асбестоцементных труб



Фланец обжимной для полиэтиленовых труб

Фланец обжимной для чугунных труб

Переходные фланцы







Существуют фланцы обжимные для соединения труб из чугуна, стали и асбестоцементных труб,  которые помимо надёжной фиксации трубы обеспечивают её хорошую герметизацию. Они характеризуются большой длиной фитинга и наличием резиновой втулки, обеспечивающей герметизацию двух камер и перераспределение усилия, которое направлено на конец трубы.

Посредством упругости данного соединения снимается напряжение в трубах, и тем самым сводится к минимуму возможность аварии. Таким образом, подобная система избавляет от необходимости поддерживать трубы и использовать дополнительные фиксирующие приспособления для снятия давления и осевых усилий. Ещё одно преимущество таких обжимных фланцев залючается в том, что они могут быть удалены в любое время.

Монтаж фланцев отличается простотой: собранная конструкция совместно с прижимным кольцом и уплотняющей втулкой надевается на трубу. При этом фланцы необходимо подвести друг к другу так, чтобы край кольца выступал за край трубы на 10 мм. Затем следует в перекрёстном порядке затянуть болты. Важно помнить, что в процессе монтажа нельзя снимать фаску с конца трубы.

Фланцы для чугунных и стальных труб могут быть установлены на трубах с неперпендикулярно обрезанными концами, отступающими от ответных приспособлений на расстояние до 15 мм.

Фланец обжимной для чугунных труб: преимущества и монтаж

Основной качественной характеристикой любого трубопровода является его герметичность.

При монтаже трубопровода, состоящего из чугунных труб, чаще всего используют обычную сварку, но иногда ее применение может быть нежелательным или невозможным, особенно если участок соединения впоследствии должен быть демонтирован.

Фиксатор для труб обеспечивает надежную герметичность.

Область применения и монтаж обжимных фланцев

В этом случае наиболее приемлемым методом герметизации соединения труб и арматуры является использование обжимных фланцев. С их помощью достигается необходимый фиксирующий эффект, а установка таких соединений может оказаться проще, чем проведение сварочных работ.

Наиболее часто обжимной фланец применяется при монтаже водопроводных и канализационных систем, что обусловлено высокой герметичностью такого соединения. Основная часть – кольцо – обычно выполнена из металлических сплавов, например, стали или чугуна, а фиксация и герметизация соединения обеспечиваются резиновыми элементами. Общее исполнение данного типа арматуры регламентирует ГОСТ 12815-80 и определяется рабочим давлением, на которое рассчитано оборудование. Также возможно изготовление по немецким (DIN) и американским (ANSI/ASME) стандартам.

Обжимные фланцы применяются для водоснабжения и других коммуникаций, с целью обеспечить надежную герметизацию.

Обжимной фланец незаменим при монтаже систем водоснабжения и других сложных конструкций с использованием чугунных, стальных, асбоцементных труб и чаще всего применяется для их герметичного соединения с элементами запорной арматуры (задвижки, затворы, краны и пр.) При этом установка таких соединений довольно проста: фиксирующий фланец (или конструкция, так как часто они используются комплектом) надевается на конец трубы, затем остается только затянуть болты в перекрестном порядке. Даже если концы труб были обрезаны неперпендикулярно, обжимной фланец легко можно использовать для их стыковки в случае, если отступ от приспособлений будет не более 15 мм.

Основные преимущества использования обжимных фланцев

Трубопроводы, основным материалом которых является металл, например, сталь или чугун, нельзя назвать гибкими, поэтому они нуждаются в мобильности некоторых элементов для упрощения ремонтных работ. С данной задачей отлично справляется фиксирующий обжимной фланец, использование которого обусловлено следующими причинами:

  • разборное соединение, обеспечиваемое использованием такого оборудования, позволяет в любой момент произвести демонтаж или сделать сборку участка трубопровода заново;
  • обжимной фланец можно использовать неоднократно, что является большим преимуществом при установке временных конструкций, так как позволяет сэкономить значительные средства;
  • упругость такого соединения снимает напряжение в трубах, что позволит свести к минимуму возможность аварийных ситуаций;
  • монтаж фланцевых элементов прост и не требует специальных инструментов или профессиональных навыков, а значит, позволит значительно сэкономить время;
  • их использование позволит избежать ошибок и брака, которые могут возникнуть при проведении сварочных работ;
  • проведение монтажа возможно при любых условиях внешней среды

Таким образом, применение фиксирующих фланцев при монтировании трубопроводов позволит максимально сократить затраты временных ресурсов, а также избежать брака и повреждений труб, которые нередки при проведении сварочных работ.

Фланец фиксирующий, цена и размеры фланцев фиксирующих в СПб

Для прокладки трубопроводной системы очень часто выбирают фиксированный фланец.

Данный соединительный элемент является подходящим вариантом в работе с давлением до 1,6 МПа. Он берет на себя серьезную нагрузку, и поэтому должен создаваться строго по всем правилам. При производстве должен подбираться хорошо материал и соблюдаться технологический процесс. В результате крепежное изделие будет выделяться такими особенностями:

  • фиксация гарантирует полную герметичность;
  • не требуются дополнительные фиксирующие приспособления;
  • возможность быстрого демонтажа для проведения ремонта.

Сегодня производители предлагают большой выбор крепежной продукции. Создается фланец обжимной фиксирующий для чугунных труб чаще всего из ковкого чугуна, на который сверху наносится эпоксидное защитное покрытие. В качестве уплотнителя используется эластомер, который подходит даже для питьевой воды. Вам так же может быть полезна задвижка шаровая, по низкой цене.

Фланец фиксирующий для чугунных труб


Модель фланец фиксирующий для пэ и пвх также создается из стали.

Компания «Региональный Дом Металла» готова предложить большой выбор крепежных соединительных элементов. Изделие плотно крепится к трубе, исключая прохождение рабочей среды. Монтаж проводится без применения сварочных работ. Конструкция просто надевается на трубу. Мы так же можем предложить вам квадрат нержавеющий, найти который можно здесь.

К выбору соединительных трубопроводных элементов требуется использовать правильно подобный крепеж. Соблюдая все правила выбора, фланец фиксирующий для пэ труб прослужит длительное время. Он будет брать на себя осевое давление и усилия. К тому же готовая конструкция может быть разобрана в любое время.

Фланец обжимной фиксирующий в СПб


В каталоге представлено очень много подобной продукции.

Выбирая фланец обжимной фиксирующий необходимо учитывать диаметр трубы, а также условия эксплуатации и особенности рабочей среды. Данные изделия создаются из разных марок стали и чугуна. Они могут выдержать только определенные рабочие среды. При необходимости специалисты могут помочь с выбором подходящего варианта исполнения.

Чтобы упростить процесс выбора был создан фланец фиксирующий универсальный. Он подходит под разные трубы и может работать в различных условиях. Чаще всего данный вариант создается из чугуна с защитным эпоксидным покрытием. Данное изделие дополнительно оснащено манжетным уплотнителем из эластомера и обмазанного долговечной смазкой. Все фланцы можно найти тут: https://rdmetall.ru/detali-truboprovodov/flanec/.

Использовать фланцы фиксирующие обжимные можно даже в системах с питьевой водой. Они полностью безопасны. Создаются из отборного сырья, которое соответствует требованиям, указанным в ГОСТ. В документации можно ознакомиться со всеми особенностями производственного процесса, которые строго соблюдаются. Собрать и установить его очень просто. Он также быстро демонтируется. Наличие вспомогательных уплотнителей исключает протечку. Конструкция берет на себя серьезные нагрузки, и поэтому изделие должно полностью подходить под рабочие условия.

Цены на универсальные обжимные фланцы для пэ и чугунных труб- компания «Грант-Комплект»

«Фланец обжимной универсальный» – к данной категории продукции относится трубопроводная арматура с фланцевым соединением для труб из различных материалов (чугун, ПЭ, ПВХ, сталь, асбестоцемент). Фланцы обжимные, также фиксирующие, применяемые для различных средами в зависимости от уплотнения. В производстве – фланцы фиксирующих диаметров от 50 до 1400 мм.

Обжимные фланцы для труб состоят из двух важных функциональных частей : манжетное уплотнение и металлические вставки.В процессе монтажа металлические вставки сцепляются с трубой для обеспечения устойчивого к растягивающим нагрузкам соединения. Манжетные уплотнения позволяют обеспечить максимальное сцепление при минимальном повреждении трубы (на 1/3 окружности), тогда как в других системах трубы получают повреждение по всей окружности. Герметичность манжетного уплотнения достигается за счет равностепенного обжима.

Помимо надежной фиксации, фланец обжимной для чугунных труб обеспечивает хорошую герметизацию .За счет упругости соединения типа достигого посредством фланцев данного, снимается напряжение в трубах, и, тем самым, сводится к нулю риск аварии. Такая система соединения избавляет от необходимости поддерживать трубопровод и дополнительные фиксаторы для снятия давления и осевых усилий. Монтаж и демонтаж обжимных фланцев не трудозатратен.

Обжимные (фиксирующие) фланцы позволяют соединять отрезки труб из разнородных материалов. Кроме труб СЧ, ВЧШГ, ПЭ, ПВХ, обжимные фланцы ограничено применимы для труб ПНД – при условии, что обеспечена необходимая опора монтируемой на фланец арматуры и исключены растягивающие усилия.

Корпуса изготавливаются из высокопрочного чугуна (DN 50-800 мм) и деталей из стали (DN 900-1400), уплотнение – EPDM. Эпоксидное порошковое покрытие от коррозии.

Цены на универсальные обжимные фланцы для чугунных и пэ труб

В ассортименте трубопроводной арматуры ГК «Грант-Комплект» обжимные фланцы для ПЭ труб, которые могут быть соединены с трубами ПВХ. Мы предлагаем фланцы различного диаметра. Они могут быть приобретены в качестве соединительной детали трубопроводов, транспортирующих воду и другие жидкости, в том числе для нужд хозяйственно-питьевого водоснабжения, канализационных систем.Вся продукция сопровождается сертификатами и соответствует международным стандартам.

На сегодняшний день мы можем предложить одни из самых выгодных цен обжимного фланца и другой трубопроводной арматуры, взаимодействуя напрямую с производителями, что позволяет, в частности, обеспечить поставку непосредственно с завода-изготовителя. Кроме того, наша компания также занимается производством данной продукции. На нашем сайте вы можете получить информацию о поставщиках и ознакомиться с техническими характеристиками изделий.

См. также разделы:

Фланец фиксирующий для ПЭ труб в Ростове-на-Дону, Волгограде: фланец-адаптер чугунный обжимной

Дата публикации:

Дата изменения:

Фланец фиксирующий для ПЭ труб

Фланец фиксирующий для ПЭ труб, купить соединители с Ду в диапазоне от 50 до 500 мм от компании БЕРКУТ.

Компания «БЕРКУТ» представляет Вашему вниманию высококачественный фланец фиксирующий для ПЭ труб, изготовленный из чугуна.Детали данной категории применяются для прочной и герметичной стыковки полиэтиленовых труб с трубопроводной арматурой, накопительными емкостями, агрегатами и другими функциональными узлами.

Основным преимуществом, которое дает фланец фиксирующий чугунный, является простой и быстрый монтаж с использованием болтового соединения. Установить такой элемент можно даже в ограниченном простом использовании без использования сварки, что делает его практичным и по-настоящему настоящим.

Широкий ассортимент чугунных адаптеров

Всем, кто ищет качественный фланец обжимной для ПЭ труб, компания «БЕРКУТ» предлагает широкий выбор настроек и типоразмеров.У нас Вы сможете купить соединители с Ду в диапазоне от 50 до 500 мм, каждый из которых предписывает ТУ и ГОСТ.

С учетом заданных Вами габаритов и функциональных требований специалистов нашей компании индивидуально подберут соответствующие элементы или предложат несколько подходящих вариантов на выбор. Детальное описание, изображение и актуальная цена каждого изделия сделать правильный выбор.

Оперативное выполнение заказов

Если Вам необходим фланец-адаптер для ПЭ труб, обратитесь в отдел продаж компании «БЕРКУТ».Мы поможем быстро сориентироваться в ассортименте, проверим наличие интересующих позиций в складском резерве, сформируем партию необходимого объема и позаботимся о транспортировке Вашей продукции.

По предварительной договоренности возможна доставка материалов и комплектующих в Ростов-на-Дону, Воронеж, Ставрополь, Волгоград, Краснодар, Грозный, Махачкалу, Севастополь, Симферополь, Элисту и другие города РФ. Мы сделаем все, чтобы в кратчайший срок укомплектовать Ваш объект продукцией эталонного качества.

Фланец под пожарный гидрант для монтажа противопожарного оборудования – каталог арматуры, фитингов и комплектующих на сайте БЕРКУТ.

Фланец под втулку ПЭ, ПП, ПНД – купить фитинги для трубопровода от компании БЕРКУТ.

Фланец обжимной для чугунных труб: преимущества и монтаж

Основной качественной характеристикой любого трубопровода является его герметичность.

При использовании соединения трубопровода, состоящего из чугунных труб, чаще всего используется обычная обычная трубка, но иногда ее применение может быть необязательным или невозможным, особенно если участок соединения должен быть демонтирован.

Фиксатор для труб обеспечивает надежную герметичность.

Область применения и монтаж обжимных фланцев

В этом случае наиболее приемлемым методом герметизации соединений труб и арматуры является использование обжимных фланцев. С их помощью достигается необходимый фиксирующий эффект, а установка таких соединений может оказаться проще, чем проведение сварочных работ.

Наиболее часто обжимной фланец при установке водопроводных и канализационных систем, что обусловлено высокой герметичностью такого соединения. Основная часть – кольцо – обычно выполняется из металлических сплавов, например, стали или чугуна, фиксация и герметизация соединения обеспечиваются резиновыми элементами. Общее исполнение данного типа арматуры регламентирует ГОСТ 12815-80 и определяет рабочее давление, на которое рассчитано оборудование. Также возможно изготовление по немецким (DIN) и американским (ANSI / ASME) стандартам.

Обжимные фланцы для водоснабжения и других коммуникаций, с целью обеспечить надежную герметизацию.

Обжимной фланец незаменим при монтаже систем водоснабжения и других сложных конструкций с использованием чугунных, стальных, асбоцементных труб и чаще всего применяется для их герметичного соединения с элементами запорной арматуры (задвижки, затворы, краны и пр.) При этом установка таких соединений довольно проста: фиксирующий фланец (или конструкция, так как часто они используются комплектом) надевается на конец трубы, затем остается только затянуть болты в перекрестном порядке. Даже если концы труб были обрезаны неперпендикулярно, обжимной фланец легко можно использовать для их стыковки в случае, если от приспособлений будет не более 15 мм.

Основные преимущества использования обжимных фланцев

Трубопроводы, системный металлический, который является металлом, например, сталь или чугун, нельзя назвать гибкими, поэтому они нуждаются в некоторых элементах для упрощения ремонтных работ. С данной отлично справляется фиксирующий обжимной фланец, использование которого обусловлено этими причинами:

  • разборное соединение, предназначенное для использования такого оборудования, позволяет в любой момент произвести демонтаж или сделать сборку участка трубопровода заново;
  • обжимной фланец можно использовать неоднократно, что является большим преимуществом при установке временных конструкций, так как позволяет сэкономить большие средства;
  • упругость такого соединения снимает напряжение в трубах, позволит свести к минимуму возможность аварийных ситуаций;
  • монтаж фланцевых элементов прост и не требует специальных инструментов или профессиональных навыков, а значит, позволит значительно сэкономить время;
  • использование их позволяет избежать ошибок и брака, которые могут возникнуть при проведении сварочных работ;
  • проведение монтажа возможно при любых условиях внешней среды

Таким образом, применение фиксирующих фланцев при монтировании трубопроводов позволяет максимально сократить затраты временных ресурсов, а также избежать брака и повреждений труб, которые нередки при проведении сварочных работ.

Муфты и фланцы для всех типов труб

Используя обжимные муфты для труб из нашего каталога, вы получите герметичное и устойчивое соединение труб из различных материалов с фланцевой арматурой либо между собой. Немного найдётся разновидностей трубопроводной арматуры, применяемых чаще и шире, чем чугунная муфта.

Мы предлагаем следующие разновидности этих изделий:

– Муфты фланцевые с индексом РК, предназначенные для присоединения труб из ПВХ, чугуна, асбестоцемента и стали к фланцевой арматуре.С одной стороны муфты предусмотрены фланцевое соединение, а с другой стороны – зажимное, при помощи болтов. Изготавливаются они из сфероидального, высокопрочного чугуна с присущими ему свойствами. Для защиты от внешних устройств покрываются снаружи эпоксидной порошковой краской. Изделия для соединения полиэтиленовых труб (диаметр у которых фиксирован) и чугунных, асбестоцементных, а также стальных труб (с определенными допусками) имеют конструктивные различия, заключающиеся в материале, из которого изготовлено обжимное кольцо.

– Муфты соединительных с индексом RR для соединения труб, изготовленных из чугуна, асбестоцемента, стали, ПВХ и ПЭ. Муфта чугунная RR используется как для ремонтных целей, так и для долговременного соединения гладких концов из разных материалов, в том числе и комбинаций из них. Установка соединительных муфт из чугуна занимает минимум времени и не требует применения специальных инструментов. Изделие позволяет установить надёжное герметичное соединение. Долговечность обеспечена антикоррозийным покрытием корпуса и крепёжными деталями из нержавеющей стали.

Также в нашем каталоге вы можете выбрать муфты обжимные RRS и фланцевые адаптеры RKS из стали, которые могут быть использованы для труб из стали, чугуна и асбестоцемента. Также у нас вы найдете стальные обжимные муфты RKS-E и RRS-E, которые применяются для полиэтиленовых труб большого диаметра.

Выбирайте подходящую вам продукцию, опираясь на необходимый диаметр, материал и другие параметры. Наши сотрудники при необходимости помогут вам в этом.

Фланец фиксирующий, цена и размеры фланцев фиксирующих в СПб

Для прокладки трубопроводной системы очень часто выбирают фиксированный фланец.

Данный соединительный элемент является подходом к работе с давлением до 1,6 МПа. Он берет на себя серьезную нагрузку, и поэтому должен создаваться строго по всем правилам. При производстве должен подбираться хороший материал и соблюдаться технологический процесс. В результате крепежное изделие будет выделяться такими особенностями:

  • фиксация гарантирует полную герметичность;
  • не требуются дополнительные фиксирующие приспособления;
  • возможность быстрого демонтажа для проведения ремонта.

Сегодня производители предъявляют большой выбор крепежной продукции. Создается обжимной фиксирующий для чугунных труб чаще всего из ковкого чугуна, на который сверху наносится эпоксидное защитное покрытие фланца. В качестве уплотнителя используется эластомер, который подходит даже для питьевой воды. Вам так же может быть полезна задвижка шаровая, по низкой цене.

Фланец фиксирующий для чугунных труб


Модель фланец фиксирующий для пэ и пвх также создается из стали.

Компания «Региональный Дом Металла» готова предложить большой выбор крепежных соединительных элементов. Изделие плотно крепится к трубе, исключая прохождение рабочей среды. Монтаж применяется без применения сварочных работ. Конструкция просто надевается на трубу. Мы так же можем предложить вам квадрат нержавеющий, который можно найти здесь.

К выбору соединительных трубопроводных элементов требуется правильный подобный крепеж.Соблюдая все правила выбора, фланец фиксирующий для пэ труб прослужит длительное время. Он будет брать на себя осевое давление и усилия. К тому же готовая конструкция может быть разобрана в любое время.

Фланец обжимной фиксирующий в СПб


В каталоге представлено очень много подобной продукции.

Выбирая фланец обжимной фиксирующий необходимо учитывать диаметр трубы, а также условия эксплуатации и особенности рабочей среды.Данные изделия из разных марок стали и чугуна. Они могут выдержать только высокие рабочие среды. При необходимости специалисты могут помочь с выбором подходящего варианта исполнения.

Чтобы упростить процесс выбора был создан фланец фиксирующий универсальный. Он подходит под разные трубы и может работать в различных условиях. Чаще всего данный вариант создается из чугуна с защитным эпоксидным покрытием. Предлагаемое оснащено манжетным уплотнителем из эластомера и обмазанного долговечной смазкой.Все фланцы можно найти тут: https://rdmetall.ru/detali-truboprovodov/flanec/.

Использовать фланцы фиксирующие обжимные можно даже в системах с питьевой водой. Они полностью безопасны. Создаются из отборного сырья, соответствующее требованиям, указанным в ГОСТ. В документации можно ознакомиться со всеми особенностями строго производственного процесса, которые соблюдаются. Собрать и установить его очень просто. Он также быстро демонтируется. Наличие вспомогательных уплотнителей исключает протечку.Конструкция берет на себя полностью серьезные нагрузки, и поэтому изделие должно подходить под рабочие условия.

Фланцы обжимные

ОБЖИМНЫЕ ФЛАНЦЫ ФИКСИРУЮЩИЕ

Обжимной фиксирующий фланец – это деталь трубопровода, предназначенная для соединения труб различных материалов без проведения сварочных работ. Обжимные фланцы используются на трубопроводах различного назначения (водоснабжения, водоотведения, дренажа, канализации), с широким диапозоном трубопровода – от 40 до 1400 мм и рабочим давлением до 1,6 МПа.

Универсальный обжимной фланец или фланцевый адаптер позволяет соединять трубы из различных материалов (чугун, сталь, ПВХ, асбестоцемент), а также подключать к трубопроводу фланцевую арматуру (задвижки, затворы, краны, клапана, фильтры) без проведения сварочных работ. С помощью обжимных фланцев проводят ремонтные работы по замене стальных и чугунных труб на полиэтиленовые и отводят дополнительные водопроводные ветки от магистрального трубопровода.

Обжимной фланец (фланцевый) для ПВХ и ПНД адаптер труб для устойчивого к растягивающим нагрузкам соединения ПЭ, а также ПВХ труб с задвижками и прочей фланцевой трубопроводной арматурой DN 50-600 мм.Обжимной фланец используется с ПНД трубами из полиэтилена марок ПЭ-80 и ПЭ-100, а также различного давления и соотношения SDR.

Размеры фланцев обжимных для труб ПНД

Диаметр DN, мм Наружный диаметр трубы, мм Наружный диаметр фланца, мм Диаметр прохода, мм Длина, мм
50 50 165 50 63
50 63 180 53 68
65 75 180 68 68
80 90 200 84 65
100 110 220 103 63
125 125 245 130 63
125 140 250 80
150 160 285 150 65
150 180 285 96
200 200 340 198 65
200 225 340 206 92
250 250 400 247 90
250 280 400 255 93
300 315 455 302 88
400 400 580 405 200
500 500 715 510 200
500 560 715 520 200
600 630 840 630 200

Фланцы обжимные соединения труб из чугуна, стали и асбестоцементных труб характеризуются большой длиной фитинга и наличием резиновых втулки, обеспечивающей герметизацию двух камер и перераспределения усилий, направленное на конец трубы, что обеспечивает надёжную фиксацию.

Размеры фланцев обжимных для стальных и чугунных труб

Диаметр DN, мм Наружный
диаметр трубы,
мм
Наружный
диаметр фланца, мм
Диаметр прохода, мм Длина, мм
50 58-74 165 77 82
80 84-105 200 108 82
100 99-118 220 133 82
100 109-133 220 133 82
125 133-157 250 158 82
150 157-182 285 187 82
150 177-201 285 187 82
200 194-215 340 215 82
200 218-242 340 241 82
250 266-291 405 265 82
300 302-327 460 338 90
300 324-350 460 345 90
400 410-436 580 444 115

Приобрести обжимные фланцы для пластиковых, чугунных или стальных труб вы можете, обратившись в компанию ТД Арион. За более подробной информацией обращайтесь к нашим специалистам по телефону 8 812 346-88-73 или

Фланцы и фитинги Dendor – САНТЕХКОМ

Фланец обжимной универсальный FA-U13

DN 40-300

PN 10, PN 16

Tраб от -20 ° C до + 70 ° C

Tмакс + 80 ° C

9000 тип FA-U13

  1. корпус – чугун
  2. уплотнение – EPDM
  3. кольцо – чугун
  4. болт – сталь
  5. шайба – сталь
  6. гайка – чугун
  7. 90пак –

Размеры фланца обжимного универсального

Ø0005

4 2

-105 9018 M12 -140 M12-140

4

-201
DN Наружный диаметр трубы, мм L L Л1 н
DN 50 58-74 82 165 99 77 M12-130
82 200 132 108 M12-140 4
DN 100 99-118 82 220 4
DN 100 109-133 82 220 156 133 M12-140 4
DN 125 133-157 82 25020 25020 4
DN 150 157-182 82 285 211 187 M12-140

82 285 211 187 M12-140 4
DN 200 194-215 82 340 266 215 M12-140 M12-140 M12-140
218-242 82 340 266 241 M12-140 4
DN 250 266-291 265 M12-150 4
DN 300 302-327 90 460 370 338 M12-150 6
DN 300 9018 4 370 345 M12-150 6
DN 400 410-436 115 580 477 444 Применение

  • Обжимной фланец универсальный используемый для соединения чугунных (СЧ и ВЧШГ) , стальных, ПВХ, асбестоцементных труб с фланцевой арматурой

Основные материалы конструкции

  • Корпус – чугун GGG50 с термообработанным эпоксидным покрытием
  • Уплотнение – EPDM

Рабочая среда

  • Вода в горячей системе водоснабжения, отопления, морская вода, питьевая вода, воздух, гликольные смеси и т. п.

Тип присоединения

Присоединительные размеры фланцев по ГОСТу

  • Ру 10 и Ру 16 по ГОСТу 12815-80

Фланец обжимной фиксирующий FA-R13

PN 10, PN 16

Tраб от -20 ° C до + 70 ° C

Tмакс + 80 ° C

тип FA-R13

  1. чугун кольцо + уплотнение латунь + EPDM
  2. кольцо ковкий чугун
  3. болт оцинкованная сталь
  4. шайба оцинкованная сталь
  5. гайка оцинкованная чугун
  6. колпак пластик

203 обжимного фланца DN Наружный диаметр трубы, мм L ØD ØD3 L1 n 9018 M 9018 9018 9018 9018 9018 M -125 2 DN 65 75 63 180 66 M12-125 2 DN4 9018 9018 9018 9018 9018 84 M12-125 4 901 84 DN 100 110 63 200 105 M12-125 4 DN 150 160 M12-125 4 DN 200 200 63 340 200 M12-125 4 225 9018 DN 200 340 210 M12-175 4 DN 250 250 82 400 250 M12-175 6 DN 250 2804 M12-175 6 DN 300 315 88 455 302 M12-175 6 9018 400 9018 400 580 415 M16-120 8 DN 500 500 200 715 520 M16-120 10 9018 9018 9018 715 520 M16-120 10 DN 600 630 200 840 620 M16-120

3 900 900 900
  • Применяется для соединения ПЭ труб с фланцевой арматурой.
  • Основные материалы конструкции

    • Уплотнение – EPDM с латунным фиксатором • Корпус – чугун GGG50 с термообработанным эпоксидным покрытием

    Рабочая среда

    • Вода в системе холодного и горячего водоснабжения, питьевая вода, морская вода, вода в системе холодного и горячего водоснабжения, питьевая вода, воздух, гликольные смеси и т.п.

    Тип присоединения

    Присоединительные размеры фланцев по ГОСТу

    • Ру 10 и Ру 16 по ГОСТу 12815-80

    Фланцевый адаптер FA-Q13

    9000 9000

    PN 10, PN 16

    Tраб от -25 ° C до + 70 ° C

    Tмакс + 80 ° C

    тип FA-Q13
    1. фланец ковкий чугун92 (GGG40) 900
    2. уплотнение EPDM
    3. фиксирующее кольцо латунь

    Размеры фланцевого адаптера

    1

    905 58 19201 9018 9018 DN 400
    DN Наружный диаметр ØD1 n-Ød 9 0006 б
    PN10 PN16 PN10 PN16
    125 4-19 4-19 19
    DN 65 75 57 185 135, 145 135, 145 4 4-19 19
    DN 80 90 57 200 160 160 8-19 8-19 19
    DN 100 110 58 180 180 8-19 8-19 19
    DN 150 160 73 285 240 240 8-23
    DN 200 225 91 9018 4 340 295 295 8-23 12-23 20
    DN 250 250 106 400 350 35185 12-28 22
    DN 300 315 110 455 400 410 12-23 12-28 24,5 12-28 400133 580 515525 16-28 16-31 28

    Применение

    • Фланцевый адаптер для соединения ПЭ и ПВХ труб с фланцевой арматурой.

    Основные материалы конструкции

    • Уплотнение – EPDM с латунным фиксатором
    • Корпус – чугун GGG40 с термообработанным эпоксидным покрытием

    Рабочая среда

    • Вода в системе холодного и горячего водоснабжения, вода, морская, морская питьевая вода, воздух, гликольные смеси и т.п.

    Тип присоединения

    Присоединительные размеры фланцев по ГОСТу

    • Ру 10 и Ру 16 по ГОСТу 12815-80

    Конструктивное исполнение

    • Резиновое соединительное уплотнение

    Резиновое соединительное уплотнение

    DN 40-600

    PN 10, PN 16

    Tраб от -25 ° C до + 70 ° C

    Tмакс + 80 ° C

    9184

    Размеры муфты соединительной универсальной

    -190 95204 225
    DN Наружный диаметр трубы, мм L ØD

    DN 50 58-74 95 165 M12-170 2
    DN 80 84-104 185 84-104 4
    DN 100 99-118 95 225 M12-190 4
    DN 100 109201 M12-190 4
    DN 125 133-157 95 250 M12-190 4
    DN 150 157-182 110 275 M12-190 4 200 218-242 130315 M12-220 4
    DN 250 266-291 130 395
    DN 300 302-327 130450 M12-220 6

    Применение

    • Соединительная муфта универсальная для соединения чугунных (СЧ и ВЧШГ), стальных, ПВХ, асбестоцементных труб между собой.

    Основные материалы конструкции

    • Уплотнение – EPDM
    • Корпус – чугун GGG40 с термообработанным эпоксидным покрытием

    Рабочая среда

    • Вода в системах холодного и горячего водоснабжения, отопления, морская вода, питьевая вода, воздух, гликольные смеси и т.п.

    Муфта соединительная фиксирующая RC-R13

    DN 50-630

    PN 10, PN 16

    Tраб от -25 ° C до + 70 ° C

    Tмакс + 80 ° C

    тип RC-R13
    1. корпус – ковкий чугун (GGG40)
    2. кольцо + уплотнение – латунь + EPDM
    3. кольцо – ковкий чугун (GGG50)
    4. болт – оцинк шайба – оцинкованная сталь
    5. гайка – оцинкованная сталь
    6. колпак – пластик

    Размеры муфты соединительной фиксирующей

    ØD 9018 9018 9018 9018 9018 M1220110 200 M1220110 300 9018 9018 9018 9018 9018 9018 4 638 9041 9
    DN DN ØD1 L1 n
    DN 50 63 140 55 M12-90 2
    9018 9018 M12-90 2
    DN 80 90 180 95 M12-90 4
    DN 100204 110 200 9018 9018 M12-90 4
    DN 15 0 160 270 165 M12-90 4
    DN 200 200 325 205 M1220110 225 325 205 M12-110 4
    DN 250 250 380 255 M1220110315 420 320 M12-170 6
    DN 400 400 520 408 M16-170 8
    9018 9018 DN 5004 458 M16-170 10
    DN 500 560 690 568 M16-170 10

    9018 9018

    M16-170 10

    Применение

    • Соединительная муфта фиксирующая связь для соединения ПЭ труб между собой.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
