Фланец прижимной для ПНД труб ГОСТ 12820-80

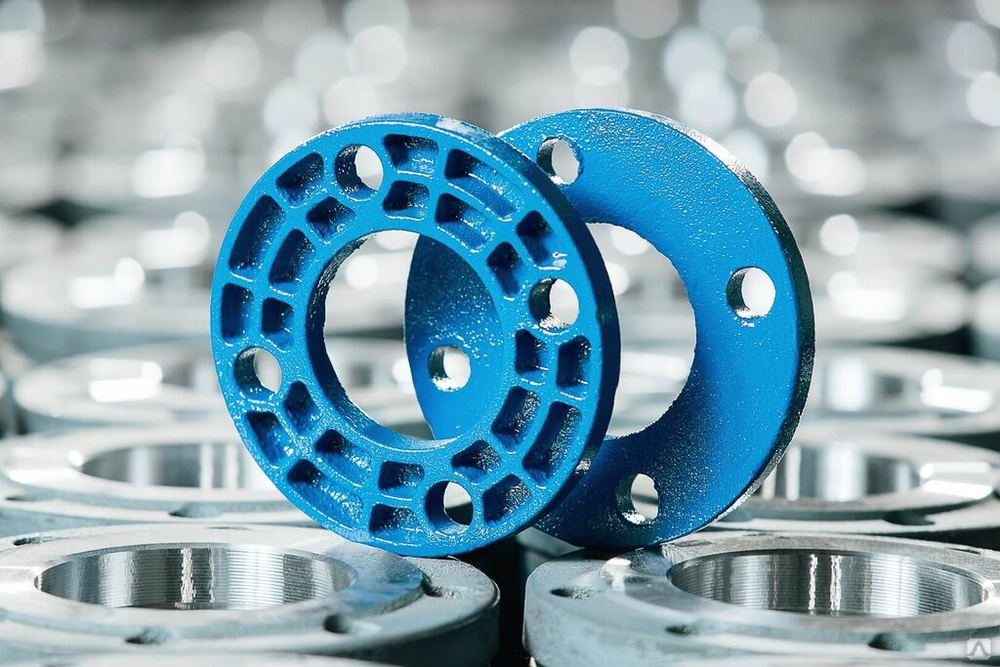

Фланцы прижимные (также называемые ПНД) – расточенные плоские детали, преимущественно используются при соединении с полиэтиленовыми трубами (ПНД).
На сегодняшний день максимально распространены современные трубопроводы из пластика. Таким образом, многочисленные технические параметры трубопроводов из пластика во многом превосходят металлические трубопроводы.
При этом современные технологии позволяют быть тубам из пластика более дешевыми, легкими и максимально удобными при монтажных работах.
При соединениях труб из полиэтилена среди прижимных изделий, самое широкое распространение получил стальной прижимной фланец для ПНД. Используется он вместе с втулками под прижимные полиэтиленовые модели. Он надевается на окончания труб, а затем привариваются втулки.

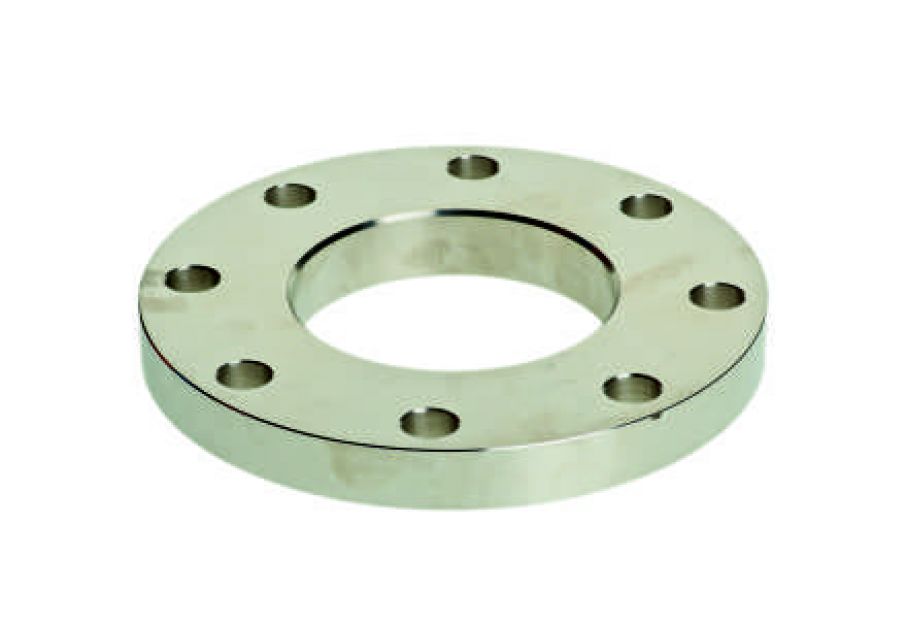

Стальной фланец прижимной плоский, расточенный для ПНД трубы, используется при присоединении арматуры трубопровода, задвижки и другого оборудования для различных видов промышленности к трубам из полиэтилена ПНД.

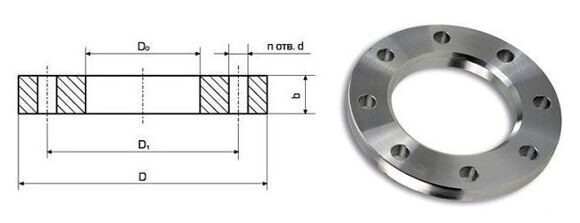

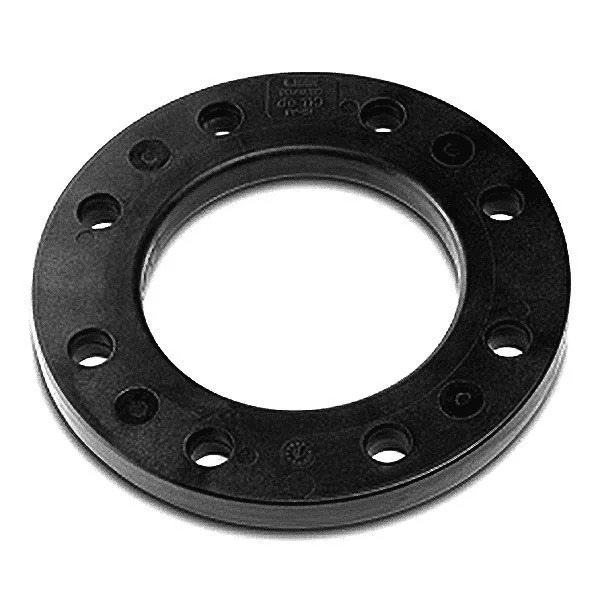

Прижимные плоские модели изготавливаются, согласно ГОСТу 12820-80, имея расточенный внутренний диаметр. Сфера их применения – напорные пластиковые трубопроводы. Они изготавливаются двух видов – для давления PN 10 бар и PN 16 бар.
Вы также можете фланцы ГОСТ 12820 80 купить на нашем сайте Карбон Групп.
Фланец стальной для разъемных соединений полиэтиленовых труб для максимального рабочего давления 1,0 МПа
Наружный диаметр ПЭ трубы,мм |
Dy,мм |
D,мм |
D1,мм |
D0,мм |
b,мм |
n,шт |
d, мм |
масса,кг |
25 |
20 |
105 |
75 |
31 |
12 |
4 |
14 |
0,78 |
32 |
25 |
115 |
85 |
42 |
12 |
4 |
14 |
1,05 |
40 |
32 |
135 |
100 |
51 |
14 |
4 |
18 |
1,41 |
50 |
40 |
145 |
110 |
62 |
15 |
4 |
18 |
1,76 |
63 |
50 |
160 |
125 |
78 |
15 |
4 |
18 |
2,02 |
75 |
65 |
180 |
145 |
92 |
17 |
4 |
18 |
2,79 |
90 |
80 |
195 |
160 |
108 |
17 |
4 |
18 |
3,40 |
110 |
100 |
215 |
180 |
128 |
19 |
8 |
18 |
4,03 |
125 |
100 |
215 |
180 |
135 |
19 |
8 |
|
3,76 |
140 |
125 |
245 |
210 |
158 |
21 |
8 |
18 |
5,20 |
160 |
150 |
280 |
240 |
178 |
21 |
8 |
22 |
6,86 |
180 |
150 |
280 |
240 |
188 |
21 |
8 |
22 |
6,28 |
200 |
200 |
335 |
295 |
225 |
21 |
8 |
22 |
9,25 |
225 |
200 |
335 |
295 |
238 |
21 |
8 |
22 |
8,28 |
250 |
250 |
390 |
350 |
273 |
23 |
|
22 |
12,4 |
280 |
250 |
390 |
350 |
294 |
23 |
12 |
22 |
10,3 |
315 |
315 |
440 |
400 |
338 |
24 |
12 |
22 |
13,6 |
355 |
355 |
500 |
460 |
376 |
24 |
16 |
22 |
19,9 |
400 |
400 |
565 |
515 |
430 |
26 |
16 |
26 |
25,9 |
450 |
500 |
670 |
620 |
517 |
28 |
20 |
26 |
39,4 |
500 |
500 |
670 |
620 |
533 |
28 |
20 |
26 |
35,4 |
560 |
600 |
780 |
725 |
618 |
31 |
20 |
30 |
51,4 |
630 |
600 |
780 |
725 |
645 |
31 |
20 |
30 |
43,0 |
710 |
700 |
895 |
840 |
740 |
34 |
24 |
30 |
64,3 |
800 |
800 |
1015 |
950 |
843 |
37 |
24 |
33 |
95,8 |
900 |
900 |
1115 |
1050 |
947 |
40 |
28 |
33 |
109 |
1000 |
1000 |
1230 |
1160 |
1050 |
43 |
28 |
36 |
143 |
1200 |
1200 |
1455 |
1380 |
1260 |
51 |
32 |
39 |
201 |
Фланец стальной для разъемных соединений полиэтиленовых труб для максимального рабочего давления 1,6 МПа
Наружный диаметр ПЭ трубы,мм |
Dy,мм |
D,мм |
D1,мм |
D0,мм |
b,мм |
n,шт |
d, мм |
масса,кг |
25 |
20 |
105 |
75 |
34 |
14 |
4 |
14 |
0,89 |
32 |
25 |
115 |
85 |
42 |
16 |
4 |
14 |
1,18 |
40 |
32 |
135 |
100 |
51 |
16 |
4 |
18 |
1,59 |
50 |
40 |
145 |
110 |
62 |
17 |
4 |
18 |
1,96 |
63 |
50 |
160 |
125 |
78 |
19 |
4 |
18 |
2,25 |
75 |
65 |
180 |
145 |
92 |
21 |
4 |
18 |
3,07 |
90 |
80 |
195 |
160 |
108 |
21 |
4 |
18 |
3,71 |
110 |
100 |
215 |
180 |
128 |
23 |
8 |
18 |
4,37 |
125 |
100 |
215 |
180 |
135 |
23 |
8 |
18 |
4,07 |
140 |
125 |
245 |
210 |
158 |
25 |
8 |
18 |
5,60 |
160 |
150 |
280 |
240 |
178 |
25 |
8 |
22 |
7,39 |
180 |
150 |
280 |
240 |
188 |
25 |
8 |
22 |
6,76 |
200 |
200 |
335 |
295 |
225 |
27 |
12 |
22 |
9,63 |
225 |
200 |
335 |
295 |
238 |
27 |
12 |
22 |
8,59 |
250 |
250 |
405 |
355 |
273 |
28 |
12 |
26 |
15,0 |
280 |
250 |
405 |
355 |
294 |
28 |
12 |
26 |
12,8 |
315 |
300 |
460 |
410 |
338 |
28 |
12 |
26 |
17,6 |
355 |
350 |
520 |
470 |
376 |
30 |
16 |
26 |
24,8 |
400 |
400 |
580 |
525 |
430 |
34 |
16 |
30 |
30,4 |
450 |
500 |
710 |
650 |
517 |
44 |
20 |
33 |
55,7 |
500 |
500 |
710 |
650 |
533 |
44 |
20 |
33 |
51,3 |
560 |
600 |
840 |
770 |
618 |
45 |
20 |
36 |
77,1 |
630 |
600 |
840 |
770 |
645 |
45 |
20 |
36 |
58,2 |
Для производства таких изделий пользуются определенными марками стали:
- 20, 25, соответствующие ГОСТу 1055-88
- 09 Г 2 С, соответствующие ГОСТу 18281-89
- Ст 3 сп, соответствующие ГОСТу 380-94
- 12 Х 18 Н 9 Т, соответствующие ГОСТу 7769-82
- 10 Г 2, соответствующие ГОСТу 4543-71
- 15 Х 5 М, соответствующие ГОСТу 4543-71
Для обеспечения систем трубопроводов кораблей в судостроении используются резиновые рукава армированные встроенной арматурой. Рукава содержат накидные и переходные фланцы. Переходные изготовлены по принципу прижимного кольца с накидной гайкой, так называемый прижимной накидной фланец. Накидная гайка взаимодействует с фигурным кольцом, таким образом обеспечивая повышенную надежность резинового рукава на протяжении длительного периода эксплуатации.
Стальной прижимной фланец для ПЭ труб – Дренажные системы ⚙️трубы ПНД
PN = 10 (10 кгс/см2, 1.0 МПа) | ||||||||
Наружный диаметр ПНД трубы DN, мм | Условный диаметр Dy, мм | Наружный диаметр D, мм | Диаметр по болтовым отверстиям D1, мм | Внутренний диаметр D0, мм | Толщина фланца b, мм | Кол-во отверстий n, шт | Диаметр отверстий d, мм | Вес, кг |
25 | 20 | 105 | 75 | 31 | 12 | 4 | 14 | 0.![]() |
32 | 25 | 115 | 85 | 42 | 12 | 4 | 14 | 1.05 |
40 | 32 | 135 | 100 | 51 | 14 | 4 | 18 | 1.41 |
50 | 40 | 145 | 110 | 62 | 15 | 4 | 18 | 1.76 |
63 | 50 | 160 | 125 | 78 | 15 | 4 | 18 | 2.02 |
75 | 65 | 180 | 145 | 92 | 17 | 4 | 18 | 2.79 |
90 | 80 | 195 | 160 | 108 | 17 | 4 | 18 | 3.40 |
110 | 100 | 215 | 180 | 128 | 19 | 8 | 18 | 4.03 |
125 | 100 | 215 | 180 | 135 | 19 | 8 | 18 | 3.![]() |
140 | 125 | 245 | 210 | 158 | 21 | 8 | 18 | 5.20 |
160 | 150 | 280 | 240 | 178 | 21 | 8 | 22 | 6.86 |
180 | 150 | 280 | 240 | 188 | 21 | 8 | 22 | 6.28 |
200 | 200 | 335 | 295 | 225 | 21 | 8 | 22 | 9.25 |
225 | 200 | 335 | 295 | 238 | 21 | 8 | 22 | 8.28 |
250 | 250 | 390 | 350 | 273 | 23 | 12 | 22 | 12.4 |
280 | 250 | 390 | 350 | 294 | 23 | 12 | 22 | 10.3 |
315 | 300 | 440 | 400 | 338 | 24 | 12 | 22 | 13.![]() |
355 | 350 | 500 | 460 | 376 | 24 | 16 | 22 | 19.9 |
400 | 400 | 565 | 515 | 430 | 26 | 16 | 26 | 25.9 |
450 | 500 | 670 | 620 | 517 | 28 | 20 | 26 | 39.4 |
500 | 500 | 670 | 620 | 533 | 28 | 20 | 26 | 35.4 |
560 | 600 | 780 | 725 | 618 | 31 | 20 | 30 | 51.4 |
630 | 600 | 780 | 725 | 645 | 31 | 20 | 30 | 43.0 |
710 | 700 | 895 | 840 | 740 | 34 | 24 | 30 | 64.3 |
800 | 800 | 1015 | 950 | 843 | 37 | 24 | 33 | 95.![]() |
900 | 900 | 1115 | 1050 | 947 | 40 | 28 | 33 | 109 |
1000 | 1000 | 1230 | 1160 | 1050 | 43 | 28 | 36 | 143 |
1200 | 1200 | 1455 | 1380 | 1260 | 51 | 32 | 39 | 201 |
PN = 16 (16 кгс/см2, 1.6 МПа) | ||||||||
Наружный диаметр ПНД трубы DN, мм | Условный диаметр Dy, мм | Наружный диаметр D, мм | Диаметр по болтовым отверстиям D1, мм | Внутренний диаметр D0, мм | Толщина фланца b, мм | Кол-во отверстий n, шт | Диаметр отверстий d, мм | Вес,кг |
25 | 20 | 105 | 75 | 34 | 14 | 4 | 14 | 0.![]() |
32 | 25 | 115 | 85 | 42 | 16 | 4 | 14 | 1.18 |
40 | 32 | 135 | 100 | 51 | 16 | 4 | 18 | 1.59 |
50 | 40 | 145 | 110 | 62 | 17 | 4 | 18 | 1.96 |
63 | 50 | 160 | 125 | 78 | 19 | 4 | 18 | 2.25 |
75 | 65 | 180 | 145 | 92 | 21 | 4 | 18 | 3.07 |
90 | 80 | 195 | 160 | 108 | 21 | 4 | 18 | 3.71 |
110 | 100 | 215 | 180 | 128 | 23 | 8 | 18 | 4.37 |
125 | 100 | 215 | 180 | 135 | 23 | 8 | 18 | 4.![]() |
140 | 125 | 245 | 210 | 158 | 25 | 8 | 18 | 5.6 |
160 | 150 | 280 | 240 | 178 | 25 | 8 | 22 | 7.39 |
180 | 150 | 280 | 240 | 188 | 25 | 8 | 22 | 6.76 |
200 | 200 | 335 | 295 | 225 | 27 | 12 | 22 | 9.63 |
225 | 200 | 335 | 295 | 238 | 27 | 12 | 22 | 8.59 |
250 | 250 | 405 | 355 | 273 | 28 | 12 | 26 | 15 |
280 | 250 | 405 | 355 | 294 | 28 | 12 | 26 | 12.8 |
315 | 300 | 460 | 410 | 338 | 28 | 12 | 26 | 17.![]() |
355 | 350 | 520 | 470 | 376 | 30 | 16 | 26 | 24.8 |
400 | 400 | 580 | 525 | 430 | 34 | 16 | 30 | 30.4 |
450 | 500 | 710 | 650 | 517 | 44 | 20 | 33 | 55.7 |
500 | 500 | 710 | 650 | 533 | 44 | 20 | 33 | 51.3 |
560 | 600 | 840 | 770 | 618 | 45 | 20 | 36 | 77.1 |
630 | 600 | 840 | 770 | 645 | 45 | 20 | 36 | 58.2 |
Купить, узнать цену на прижимные фланцы для ПНД труб можно в компании. По вопросам приобретения, а так же получения более подробной информации наши специалисты готовы проконсультировать вас.
