Фланцы промежуточные для крепления патронов « ООО “ОМТС” Запасные части к станкам, оснастка и комплектующие.

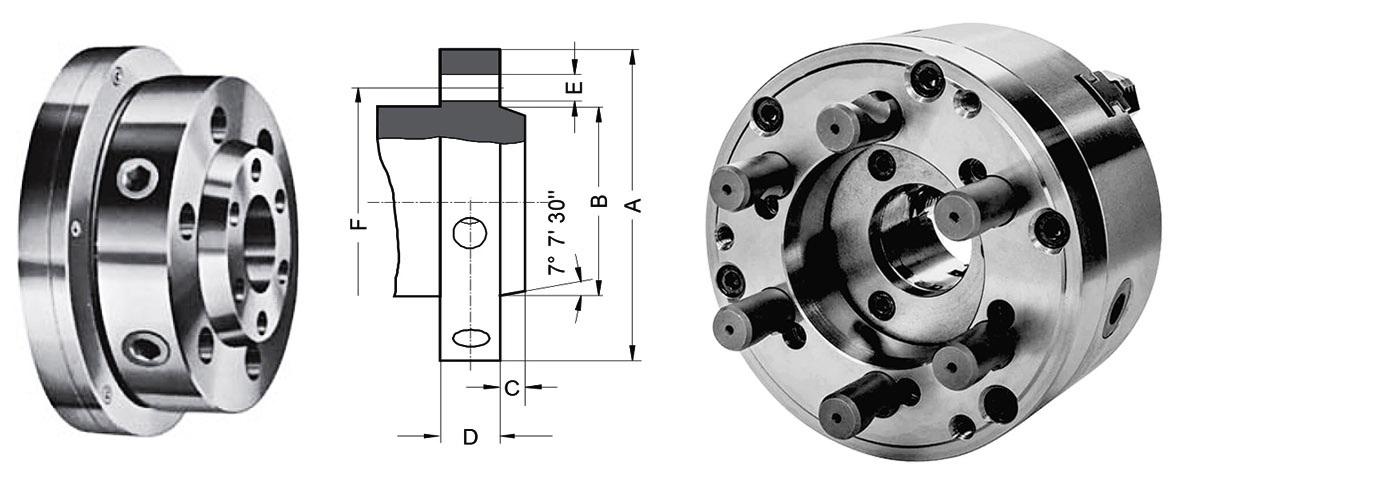

| Фланец промежуточный для крепления патронов | Условный конус шпинделя | D | D1 | D2 | D3 | D4 | nxd | n1xd1 | B | B1 |
|---|---|---|---|---|---|---|---|---|---|---|
| 7081-0621 | 4 | 160 | 130 | 142 | 85 | 60.5 | 3xM10 | 3×9 | 22 | 4 |
| 7081-0622 | 4 | 200 | 165 | 180 | 85 | 60.5 | 3xM10 | 3×11 | 22 | 4 |
| 7081-0645 | 5 | 160 | 130 | 142 | 104,8 | 79 | 4xM10 | 3×9 | 22 | 4 |
| 7081-0646 | 5 | 200 | 165 | 180 | 104. 8 |
79.6 | 4xM10 | 3×11 | 22 | |
| КДЛЯ.25.071 | 6 | 200 | 165 | 180 | 133.4 | 103.2 | 4xM12 | 3×11 | 22 | 4 |
| КДЛЯ.25.323 | 6 | 315 | 270 | 290 | 133.4 | 102.8 | 4xM12 | 6×13 | 33 | 4.5 |
| КДЛЯ.25.324 | 6 | 250 | 210 | 226 | 133.4 | 103.2 | 4xM12 | 3×13 | 30 | 4 |
| 7081-0649 | 8 | 250 | 210 | 226 | 171.4 | 136.2 | 4xM16 | 3×13 | 30 | 4 |
| КДЛЯ.25.098 | 8 | 315 | 270 | 290 | 171.4 | 136.2 | 4xM12 | 6×13 | 33 | 4.5 |
| КДЛЯ.25.330 | 11 | 315 | 270 | 290 | 235 | 192.8 | 6xM20 | 6×13 | 33 | 4.
5 |
| КДЛЯ.25.340 | 8 | 400 | 340 | 368 | 171.4 | 136 | 4xM16 | 6×17 | 36 | 4.5 |
| КДЛЯ.25.341 | 11 | 400 | 340 | 368 | 235 | 192.8 | 6хМ20 | 6х17 | 40 | 5 |
| КДЛЯ.25.342 | 8 | 500 | 440 | 465 | 171.4 | 136 | 4хМ16 | 6х17 | 40 | 4.5 |
| КДЛЯ.25.343 | 11 | 500 | 440 | 465 | 235 | 192.8 | 6хМ20 | 6х17 | 40 | 5 |
| КДЛЯ.25.344 | 15 | 500 | 440 | 465 | 330.2 | 281.5 | 6хМ24 | 6х17 | 40 | 5 |
| Фланец промежуточный для крепления патронов | Условный конус шпинделя | D | D1 | D2 | D3 | D4 | nxd | n1xd1 | B | B1 |
|---|---|---|---|---|---|---|---|---|---|---|
КДЛЯ. 25.302 |
4 | 160 | 125 | 140 | 85 | 61 | 3хМ10 | 3х11 | 22 | 3.5 |
| КДЛЯ.25.303 | 5 | 160 | 125 | 140 | 104.8 | 79.6 | 4хМ10 | 3х11 | 22 | 3.5 |
| КДЛЯ.25.304 | 5 | 200 | 160 | 176 | 104.8 | 79.6 | 4хМ10 | 3х11 | 22 | 3.5 |
| КДЛЯ.25.305 | 6 | 200 | 160 | 176 | 133.4 | 103.2 | 4хМ10 | 3х11 | 22 | 4 |
| КДЛЯ.25.306 | 6 | 250 | 200 | 224 | 133.4 | 103.2 | 4хМ12 | 3х13 | 30 | 4 |
| КДЛЯ.25.307 | 8 | 250 | 200 | 224 | 171.4 | 136.2 | 4хМ16 | 3х13 | 30 | 4 |
| КДЛЯ.25.308 | 6 | 315 | 260 | 286 | 133. 4 |
102.8 | 4хМ12 | 6х17 | 33 | 4.5 |
| КДЛЯ.25.309 | 8 | 315 | 260 | 286 | 171.4 | 136.2 | 4хМ16 | 6х17 | 33 | 4.5 |
| КДЛЯ.25.310 | 11 | 315 | 260 | 286 | 235 | 192.8 | 6хМ20 | 6х17 | 33 | 4.5 |
| КДЛЯ.25.311 | 8 | 400 | 330 | 362 | 171.1 | 136 | 4хМ16 | 6х17 | 36 | 4.5 |
| КДЛЯ.25.312 | 11 | 400 | 330 | 362 | 235 | 192.8 | 6хМ20 | 6х17 | 40 | 5 |
| КДЛЯ.25.313 | 8 | 500 | 420 | 458 | 171.4 | 136 | 4хМ16 | 6х17 | 40 | 4.5 |
| КДЛЯ.25.314 | 11 | 500 | 420 | 458 | 235 | 192.8 | 6хМ20 | 6х17 | 40 | 5 |
КДЛЯ. 25.315 |
15 | 500 | 420 | 458 | 330.2 | 281.5 | 6хМ24 | 6х17 | 40 | 5 |
| 7081-0621 7081-0622 КДЛЯ.25.302 |
|
|---|---|
| 7081-0645 7081-0646 КДЛЯ.25.071 КДЛЯ.25.323 КДЛЯ.25.324 7081-0649 КДЛЯ.25.098 КДЛЯ.25.340 КДЛЯ.25.342 КДЛЯ.25.303 КДЛЯ.25.304 КДЛЯ.25.305 КДЛЯ.25.306 КДЛЯ.25.307 КДЛЯ.25.308 КДЛЯ.25.309 КДЛЯ.25.311 КДЛЯ.25.313 |
|
| КДЛЯ.25.330 КДЛЯ.25.341 КДЛЯ.25.343 КДЛЯ.25.344 КДЛЯ.25.310 КДЛЯ.25.312 КДЛЯ.25.314 КДЛЯ.25.315 |
7102-0072М-1-2 Патрон токарный механизированный самоцентрирующий трёхкулачковый 250 мм. с креплением на шпиндель через переходной фланец по ГОСТ 3889
Патрон 7102-0072М-1-2 предназначен для закрепления штучных заготовок, обрабатываемых на станках токарной группы класса точности Н и П в условиях серийного и массового производства.
– Патрон работает от механизированного привода, устанавливаемого на заднем конце шпинделя станка;
– Настройка на необходимый диаметр зажима осуществляется переустановкой накладных закаленных кулачков по рифлениям основных кулачков, при этом сохраняется необходимая точность патрона;
|
ПАРАМЕТР |
ЗНАЧЕНИЕ |
|
Диаметр патрона D, мм. |
250 |
|
Тип крепления |
ГОСТ 3889 |
|
Высота патрона L, мм. |
90 |
|
Высота патрона до основного кулачка L1, мм. |
96 |
|
Диаметр зажимаемых поверхностей, мм. |
15-250 |
|
Ход кулачка Н, мм. |
8 |
|
Допустимая частота вращения патрона, мин. |
4000 |
|
Диаметр присоединительного пояска D1, мм |
210 |
|
Диаметр расположения крепежных отверстий D2, мм |
171,4 |
|
Диаметр крепежных отверстий d1, мм. |
18 |
|
Количество крепежных отверстий, n |
6 |
|
Размер резьбы тяги d, мм |
М24 |
|
Ширина сухаря b, мм |
20 |
|
Резьба для крепления накладных кулачков m |
М16 |
|
Шаг зубчатого зацепления на кулачках, мм |
1,5875х90° |
|
Ход штока К, мм |
30 |
|
Максимальное усилие, передаваемое приводом, даН |
6500 |
|
Суммарная сила зажима в кулачках, даН |
15000 |
|
Габаритные размеры (LxBxH), мм. |
250 x 250 x 90; в упаковке) |
|
Масса, кг. |
36; |
БАЗОВЫЙ КОМПЛЕКТ ПОСТАВКИ:
– Патрон в сборе с кулачками;
– Паспорт.
4 Шпиндельный фланец и шестигранная гайка Автоматическая нарезная машина
NINGBO ANCHORS PRESICION MACHINERY CO.,LTD.
- Описание
- Перевозка и доставка
Описание
Основные характеристики
|
‧ |
СТАБИЛЬНАЯ ПОДАЧА МАТЕРИАЛА ПОД ДАВЛЕНИЕМ ВОЗДУХА. |
|
‧ |
ПРОСТАЯ РЕГУЛИРОВКА И ОБСЛУЖИВАНИЕ РЕМНЕЙ. |
|
‧ |
ПРОДОЛЖАЕТ СЛУЖЕБНЫЙ ОТВОД НА 30–40 % ПО СРАВНЕНИЮ С ОБЫЧНЫМ ОТВОДОМ. |
|
‧ |
ПОВЫШЕННАЯ ЭФФЕКТИВНОСТЬ, ЛЕГКАЯ ЗАМЕНА КРАНА И МОЖЕТ РАБОТАТЬ ОТДЕЛЬНО С ОДНИМ ВАЛОМ. |
|
‧ |
ПРЕКРАТИТЕ ПОДАЧУ, ЕСЛИ МЕТЧИК ЗАТУПЛЕН ИЛИ ПЛОХОЙ ДИАМЕТР ОТВЕРСТИЯ. |
|
‧ |
ЦИЛИНДР ДАВЛЕНИЯ ВОЗДУХА АВТОМАТИЧЕСКИ ОТВОДИТСЯ НАЗАД В ПОЛОЖЕНИЕ ГОТОВНОСТИ ПРИ ОБНАРУЖЕНИИ НЕНОРМАЛЬНОЙ РАБОТЫ. |
|
‧ |
ЛЕГКО ИЗМЕНИТЬ СКОРОСТЬ ВРЕЗАНИЯ С ПОМОЩЬЮ НАШЕГО ПНЕВМАТИЧЕСКОГО ЦИЛИНДРА. |
|
‧ |
ЭКОНОМЬТЕ БОЛЬШЕ МОЩНОСТИ И МЕНЬШЕ ЗАНИМАЕТСЯ ПРОСТРАНСТВО. |
|
‧ |
Эта машина разработана с использованием принципа инерции свободного падения и материалов, наклоненных близко к одной стороне, которые будут обрабатываться плавно. |
|
‧ |
Этот станок подходит для процесса нарезания резьбы с использованием сверхтонких, многоугольных, нерегулярных, конических материалов и т. д. |
|
‧ |
Пневматическая автоматическая подача, зажим и отсоединение являются свойствами многофункционального автоматического точильного станка для нарезания резьбы. |
|
‧ |
Возможность адаптации универсального материала профиля и простая замена метчика повышают многофункциональность машины. |
|
‧ |
При вращении обрабатываемого материала кран и направляющая трубка неподвижны; не будет отходов обработки материала, эксцентричной и точной нарезки резьбы. |
|
‧ |
Шпиндель может обрабатывать материалы без остановки, что может увеличить скорость работы. |
|
‧ |
Для удобства эксплуатации на м/к устанавливаются счетчики, аварийная сигнализация и т.п. |
|
‧ |
Нарезной станок можно использовать как для материалов на основе железа, так и для материалов, не содержащих железа, таких как нержавеющая сталь, медь, алюминий и т. д. |
Основные технические параметры
4 Технические характеристики автоматического нарезного станка с фланцем шпинделя и шестигранной гайкой
Доставка и доставка
Промежуточный фланец, DIN 6353, торец шпинделя 15, размер 400, исполнение III
показать (прокрутить) описание и детали
| Номер продукта: | 145149 |
|---|---|
| Доступность: | Доступные товары |
Количество
Промежуточный фланец с цилиндрическим центральным креплением DIN 6353 для 3-х кулачковых патронов, монтаж спереди по ISO 702-1 (DIN 55026/55021) и ASA B 5.
