Флюс для пайки микросхем феном

Содержание

  • 1 Разновидности
  • 2 Инструкция по изготовлению флюса
  • 3 Вместо заключения
    • 3.1 Что понадобится для пайки SMD компонентов
      • 3.1.1 Паяльник с регулятором температуры и толщиной жала
      • 3.1.2 Губка для очистки жала
      • 3.1.3 Оплётка для выпайки
      • 3.1.4 Пинцет радиомонтажный
      • 3.1.5 Припой трубчатый или другой
      • 3.1.6 Флюс паста
      • 3.1.7 Флюс жидкий
    • 3.2 Паяем SMD компоненты своими руками
    • 3.3 Лужение площадки
    • 3.4 Устанавливаем и выравниваем контроллер
    • 3.5 Пайка SMD контактов микросхемы
    • 3.6 Удаление лишнего флюса и припоя
    • 3.7 Смотрите видео с мастер-классом:
  • 4 Ошибки и основные принцип пайки
  • 5 Пайка в заводских условиях
  • 6 Необходимые материалы и инструменты
  • 7 Как паять SMD-компоненты?
    • 7.1 Порядок работ
    • 7.2 Как паять при помощи фена?

Флюс обеспечивает стабильное горение дуги, способствует формированию надежного сварного соединения, выводит из сварочной зоны ненужные примеси и в целом улучшает качество работы. Флюс можно купить в магазине, современный производители предлагают большой ассортимент. Но мы предлагаем вам сделать флюс самому. Это не займет много времени, зато сэкономит ваши деньги.

В основном, паяльный флюс используется для сварки проводов и мелких деталей. Существует также специальный флюс для пайки bga. В этой статье мы поделимся «рецептом» изготовления различных видов флюса или, проще говоря, припоя, который можно использовать в большинстве мелких паяльных работ.

Разновидности

Прежде чем приступить к изготовлению флюса, нужно разобраться в его разновидностях и особенностях. Чтобы соединить две детали нужно выдерживать в сварочной зоне определенную температуру, в зависимости от металла она может сильно варьироваться. При этом температура плавления припоя должна быть заметно выше температуры плавления металла, с которым вы работаете. Отсюда вытекают особенности выбора флюса. Нужно учитывать материалы, которые вы соединяете друг с другом, температуру их плавления и прочность.

Если говорить обобщенно, то флюсы бывают твердыми и мягкими. Твердые флюсы отличаются высокой температурой плавления, а мягкие — низкой. Их также называют тугоплавкими и легкоплавкими. Если свариваемая деталь тонкая, то используйте мягкий флюс. Если она большего диаметра и требует длительного прогрева, то используйте твердый тугоплавкий припой.

Тугоплавкий флюс (или припой) плавится при очень высокой температуре (от 400 градусов по Цельсию) и обеспечивает формирование прочного соединения. Но при использовании такого флюса детали часто перегреваются и могут не работать. Эта проблема особенно актуальна для радиотехников и всех, кто увлекается электроникой.

Легкоплавкий флюс плавится при низких температурах и позволяет использовать его при работе с платами и схемами, например. Такой флюс состоит в большей степени из свинца, и в меньшей степени из олова. Может дополнительно содержать в своем составе примеси других металлов. Существуют отдельные легкоплавкие флюсы, которые плавятся при температуре до 150 градусов. Их используют при работе с транзисторами.

Качественный флюс должен беспрепятственно проводить тепло, обеспечивать прочность сварного соединения, хорошо растягиваться, защищать шов от коррозии и быть устойчивым к температуре плавления металла.

Вне зависимости от типа флюса, который вы используете, место пайки после работы нужно протереть тряпкой, предварительно смоченной в ацетоне. Сам шов можно очистить с помощью небольшой жесткой щетки, предварительно смоченной в растворителе.

Сама пайка как способ соединения металлов имеет ряд свои преимуществ. С помощью нее можно добиться прочного и герметичного шва, устойчивого к коррозии и окислению. Также для пайки не нужны специальные навыки, эту работу может выполнить человек с минимальными теоретическими знаниями.

Инструкция по изготовлению флюса

Итак, как сделать флюс для пайки своими руками? Все зависит от назначения. Если вам нужно спаять тонкие провода, то можно использовать прутки диаметром 1 мм. Их мы будет изготавливать сами.

Нам понадобится маленькая бутылка или любой другой сосуд с плоским дном. В дне проделываем отверстие с диаметром, который нам необходим (в данном случае 1-2 мм). Берем свинец или олово и плавим его с помощью газовой горелки. Заливаем в нашу бутылку. Из отверстия начнет вытекать расплавленный металл, вам нужно заранее подготовить поверхность. Вы можете использовать лист жести, например. Полученные «прутки» должны застыть, затем их нужно разрезать. Опытные мастера используют специальные формы для изготовления прутков. Посмотрите также обзор на флюс для пайки bga.

Нам понадобятся кристаллы канифоли, которые нужно растолочь в порошок. Заверните кристаллы в плотную ткань и постучите по ним молотком (желательно, молотком для работ по дереву или кухонным молотком для мяса). В соотношении один к одному смешиваем порошок и спирт. Спирт можно приобрести в аптеке. Желательно смешивать в стеклянной емкости, например, небольшой банке. Тщательно размешиваем спирт с порошком и ставим банку в горячую воду. Еще раз тщательно все перемешиваем до однородной консистенции. Готово! Полученный флюс можно использовать с медицинским шприцом или залить его в пустую бутылочка из-под лака для ногтей.

При пайке могут выделяться вещества, опасные для вашего здоровья. Используйте в своей работе защитные перчатки, маску и очки. Не приобретайте флюсы от малоизвестных производителей, не гонитесь за самой низкой ценой. По возможности изготавливайте флюс самостоятельно. Соблюдайте технику безопасности. Так вы сократите вероятность отравления парами флюса.

Вместо заключения

Теперь вы знаете, как приготовить флюс для пайки в домашних условиях. Этот навык понадобится и тем, кто пользуется флюсом редко, и тем, кто использует его постоянно в своей работе. Не нужно обладать особыми навыками или искать редкие компоненты. Все материалы для изготовления флюса можно найти в радиотехническом магазине или аптеке. Опишите в комментариях свой опыт изготовления флюса, чтобы помочь другим новичкам, и делитесь этой статьей в своих социальных сетях. Желаем удачи!

В этой статье будет рассмотрена небольшая инструкция по пайки smd компонентов. Вы научитесь паять многоногие микросхемы, а так же познакомитесь с основными моментами и возможными трудностями, которые могут возникнуть в процессе пайки и узнаете как их избежать. В статье наглядно показано как паять SMD компоненты своими руками, а так же рассказывается о необходимом оборудовании и припоях, надеюсь надеюсь будет полезно!

С каждым днем все чаще радиолюбители используют в своем творчестве SMD детали и компоненты. Не смотря на размеры, работать с ними проще: не нужно сверить отверстия в плате, откусывать длинные вывода и т.д. Осваивать пайку SMD компонентов нужно обязательно, так как она точно пригодится.

Данный мастер-класс рассчитан не на новичков в пайке, а скорее на любителей, которые хорошо паяют но испытывают небольшие затруднения с пайкой многоногих микросхем или контроллеров.

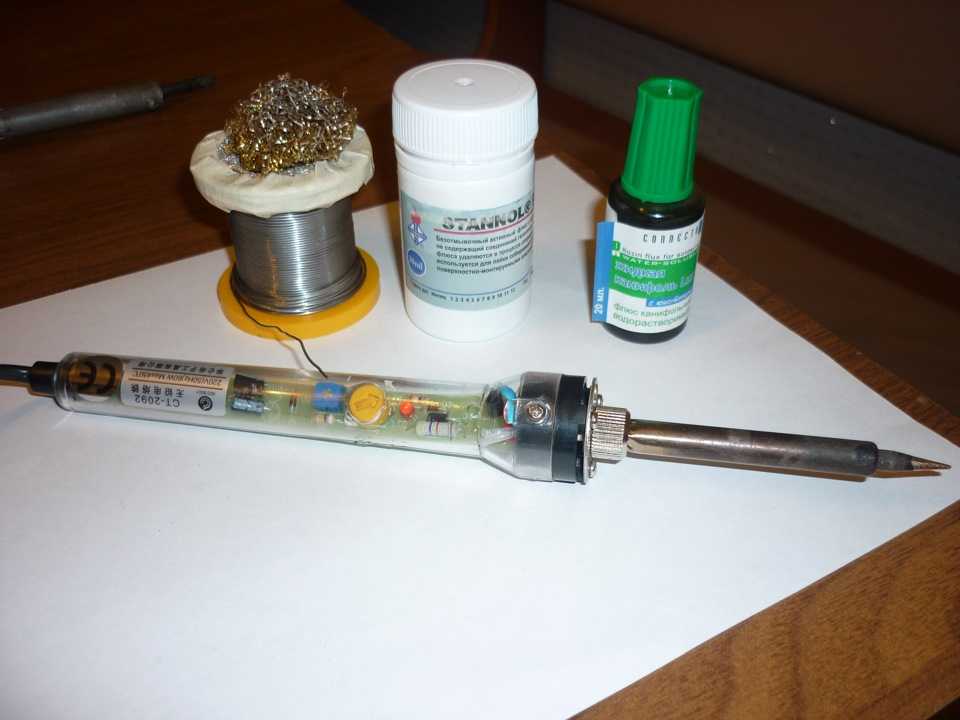

Что понадобится для пайки SMD компонентов

Паяльник с регулятором температуры и толщиной жала

Губка для очистки жала

Оплётка для выпайки

Пинцет радиомонтажный

Припой трубчатый или другой

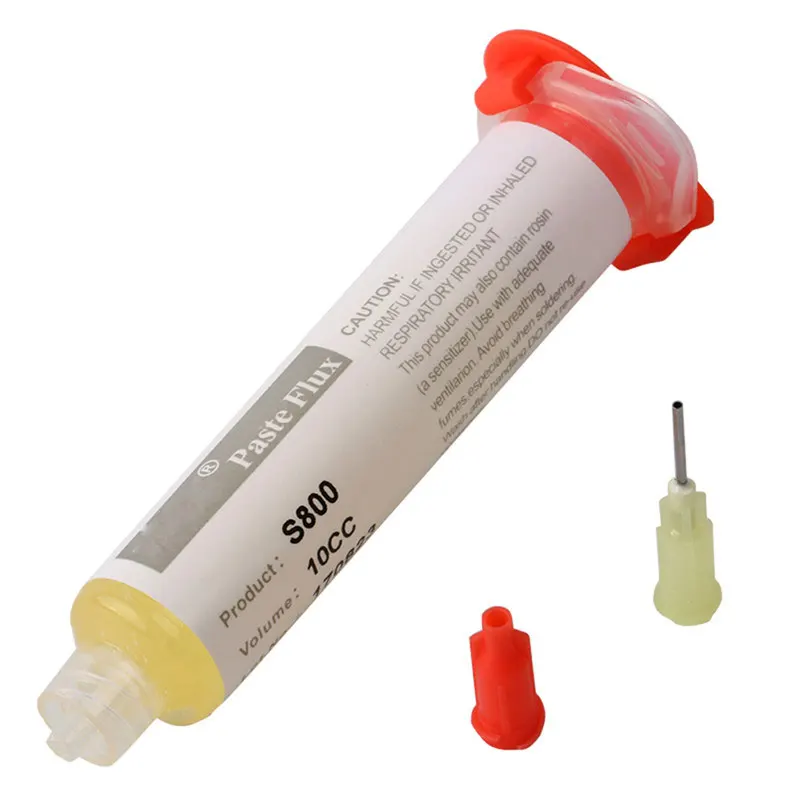

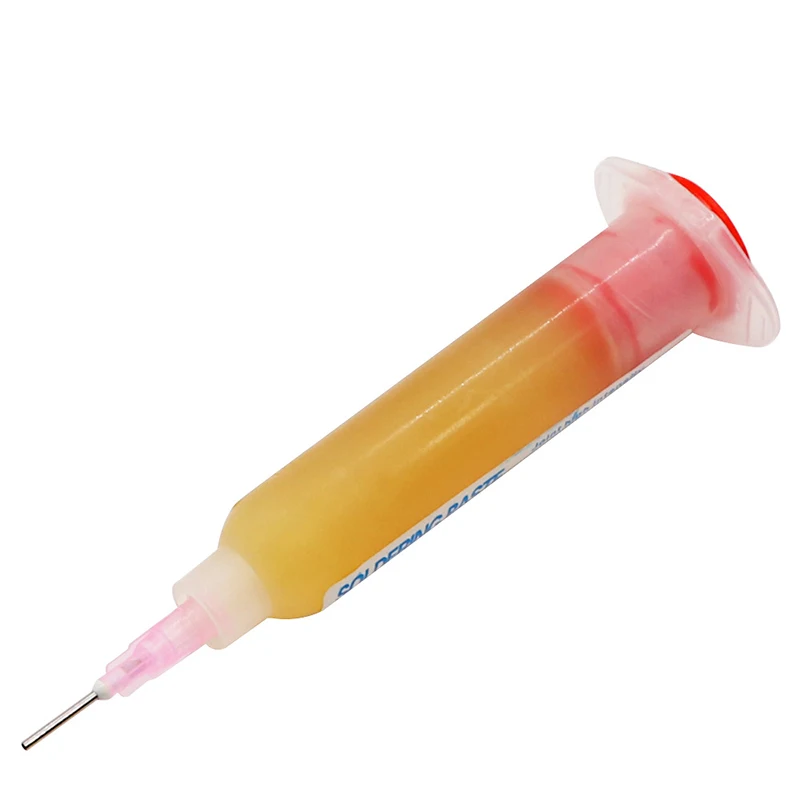

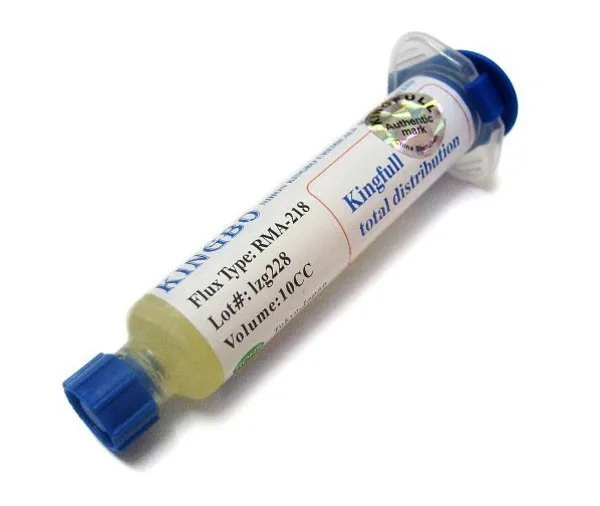

Флюс паста

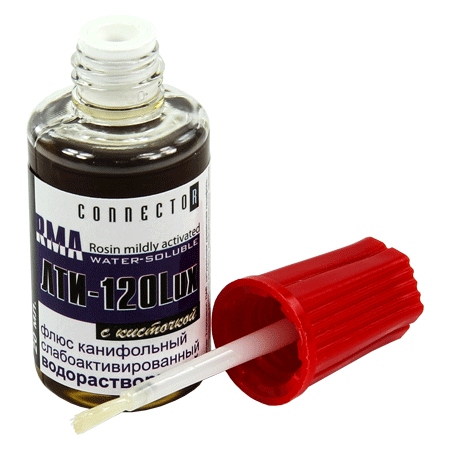

Флюс жидкий

А лучше всего купить готовый набор для пайки SMD компанентов, где есть все необходимые инструменты и принадлежности.

Это минимальный набор, без дорогих паяльных станций, фенов и оловоотсосов.

Паяем SMD компоненты своими руками

Итак, начнем с самого сложного — пайка контроллера в корпусе QFP100. С чип резисторами и конденсаторами, думаю, и так все понятно. Главное правило тут: много флюса не бывает или флюсом пайку не испортишь. Избыточное нанесение флюса не дает олову обильно растекаться по контактом и замыкать их. Ещё есть второе второстепенное правило: даже мало припоя бывает много. В общем, дозировать и наносить его на жало нужно очень осторожно, чтобы не переборщить, иначе зальет все сразу.

Лужение площадки

Опытные радиолюбители не всегда выполняют подобный шаг, но на первых парах я рекомендую его сделать.

Нужно залудить плату, а именно место куда будет припаян контроллер. Конечно, площадка скорей всего залужена, особенно если плата сделана на производстве. Но со временем на контактах появляется оксидная пленка, которая может вам помешать. Нагреваем паяльник до рабочей температуры. Площадку обильно смазываем флюсом. На жало наносим немного припоя и лудим дорожки.

Лишний припой удаляем с помощью ПЩ провода. Он отлично впитывает припой благодаря эффекту капиллярности.

Устанавливаем и выравниваем контроллер

Когда площадка подготовлена, пришло время установить контроллер. Тут есть хитрость, большинство паяльщиков устанавливают микросхему и пинцетом выравнивают ее контакты по дорожкам. Но делать это очень сложно, так как даже небольшое подергивание рукой откидывает контроллер на значительное расстояние. Делать это будет гораздо проще, если смазать по диагонали уголки флюсом-пастой.

Теперь устанавливаем контроллер и корректируем пинцетом.

Как только микросхема встала — припаиваем контакты по диагонали.

Проверяем, все ли контакты попали на свои места.

Пайка SMD контактов микросхемы

Тут уже можно использовать как жидкий, так и тягучий флюс. Очень обильно наносим его на контакты.

Смачиваем каплей припоя жало, лишнее очищаем губкой.

И, аккуратно проводим по смазанным контактам.

Торопиться в этом деле не нужно.

Удаление лишнего флюса и припоя

Посте пропайки всех контактов, пришло время удалять лишний припой. Наверняка несколько контактов, да слиплись.

Очень обильно смачиваем контакты жидким флюсом. Жало паяльника полностью очищаем губкой от припоя и проходимся по слипшимся контактам. Лишний припой должен втянуться на жало. Чтобы удалить лишний флюс используйте СБС — спирто-бензиновую смесь, смешанную 1:1.

И тщательно всё протираем!

Смотрите видео с мастер-классом:

Обязательно посмотрите видео, где наглядно видно движение паяльника и все манипуляции.

Многие задаются вопросом, как правильно паять SMD-компоненты. Но перед тем как разобраться с этой проблемой, необходимо уточнить, что же это за элементы. Surface Mounted Devices – в переводе с английского это выражение означает компоненты для поверхностного монтажа. Главным их достоинством является большая, нежели у обычных деталей, монтажная плотность. Этот аспект влияет на использование SMD-элементов в массовом производстве печатных плат, а также на их экономичность и технологичность монтажа. Обычные детали, у которых выводы проволочного типа, утратили свое широкое применение наряду с быстрорастущей популярностью SMD-компонентов.

Ошибки и основные принцип пайки

Некоторые умельцы утверждают, что паять такие элементы своими руками очень сложно и довольно неудобно. На самом деле, аналогичные работы с ТН-компонентами проводить намного труднее. И вообще эти два вида деталей применяются в различных областях электроники. Однако многие совершают определенные ошибки при пайке SMD-компонентов в домашних условиях.

SMD-компоненты

Главной проблемой, с которой сталкиваются любители, является выбор тонкого жала на паяльник. Это связано с существованием мнения о том, что при паянии обычным паяльником можно заляпать оловом ножки SMD-контактов. В итоге процесс паяния проходит долго и мучительно. Такое суждение нельзя считать верным, так как в этих процессах существенную роль играет капиллярный эффект, поверхностное натяжение, а также сила смачивания. Игнорирование этих дополнительных хитростей усложняет выполнение работы своими руками.

Пайка SMD-компонентов

Чтобы правильно паять SMD-компоненты, необходимо придерживаться определенных действий. Для начала прикладывают жало паяльника к ножкам взятого элемента. Вследствие этого начинает расти температура и плавиться олово, которое в итоге полностью обтекает ножку данного компонента. Этот процесс называется силой смачивания. В это же мгновение происходит затекание олова под ножку, что объясняется капиллярным эффектом. Вместе со смачиванием ножки происходит аналогичное действие на самой плате. В итоге получается равномерно залитая связка платы с ножками.

Контакта припоя с соседними ножками не происходит из-за того, что начинает действовать сила натяжения, формирующая отдельные капли олова. Очевидно, что описанные процессы протекают сами по себе, лишь с небольшим участием паяльщика, который только разогревает паяльником ножки детали. При работе с очень маленькими элементами возможно их прилипание к жалу паяльника. Чтобы этого не произошло, обе стороны припаивают по отдельности.

Пайка в заводских условиях

Этот процесс происходит на основе группового метода. Пайка SMD-компонентов выполняется с помощью специальной паяльной пасты, которая равномерно распределяется тончайшим слоем на подготовленную печатную плату, где уже имеются контактные площадки. Этот способ нанесения называется шелкографией. Применяемый материал по своему виду и консистенции напоминает зубную пасту. Этот порошок состоит из припоя, в который добавлен и перемешан флюс. Процесс нанесения выполняется автоматически при прохождении печатной платы по конвейеру.

Заводская пайка SMD-деталей

Далее установленные по ленте движения роботы раскладывают в нужном порядке все необходимые элементы. Детали в процессе передвижения платы прочно удерживаются на установленном месте за счет достаточной липкости паяльной пасты. Следующим этапом происходит нагрев конструкции в специальной печи до температуры, которая немного больше той, при которой плавится припой. В итоге такого нагрева происходит расплавление припоя и обтекание его вокруг ножек компонентов, а флюс испаряется. Этот процесс и делает детали припаянными на свои посадочные места. После печки плате дают остыть, и все готово.

Необходимые материалы и инструменты

Для того чтобы своими руками выполнять работы по впаиванию SMD-компонентов, понадобится наличие определенных инструментов и расходных материалов, к которым можно отнести следующие:

  • паяльник для пайки SMD-контактов;
  • пинцет и бокорезы;
  • шило или игла с острым концом;
  • припой;
  • увеличительное стекло или лупа, которые необходимы при работе с очень мелкими деталями;
  • нейтральный жидкий флюс безотмывочного типа;
  • шприц, с помощью которого можно наносить флюс;
  • при отсутствии последнего материала можно обойтись спиртовым раствором канифоли;
  • для удобства паяния мастера пользуются специальным паяльным феном.

Пинцет для установки и снятия SMD-компонентов

Использование флюса просто необходимо, и он должен быть жидким. В таком состоянии этот материал обезжиривает рабочую поверхность, а также убирает образовавшиеся окислы на паяемом металле. В результате этого на припое появляется оптимальная сила смачивания, и капля для пайки лучше сохраняет свою форму, что облегчает весь процесс работы и исключает образование «соплей». Использование спиртового раствора канифоли не позволит добиться значимого результата, да и образовавшийся белый налет вряд ли удастся убрать.

Припой для пайки

Очень важен выбор паяльника. Лучше всего подходит такой инструмент, у которого возможна регулировка температуры. Это позволяет не переживать за возможность повреждения деталей перегревом, но этот нюанс не касается моментов, когда требуется выпаивать SMD-компоненты. Любая паяемая деталь способна выдерживать температуру около 250–300 °С, что обеспечивает регулируемый паяльник. При отсутствии такого устройства можно воспользоваться аналогичным инструментом мощностью от 20 до 30 Вт, рассчитанным на напряжение 12–36 В.

Использование паяльника на 220 В приведет к не лучшим последствиям. Это связано с высокой температурой нагрева его жала, под действием которой жидкий флюс быстро улетучивается и не позволяет эффективно смачивать детали припоем.

Специалисты не советуют пользоваться паяльником с конусным жалом, так как припой трудно наносить на детали и тратится уйма времени. Наиболее эффективным считается жало под названием «Микроволна». Очевидным его преимуществом является небольшое отверстие на срезе для более удобного захвата припоя в нужном количестве. Еще с таким жалом на паяльнике удобно собирать излишки пайки.

Жало для паяльника «Микроволна»

Использовать припой можно любой, но лучше применять тонкую проволочку, с помощью которой комфортно дозировать количество используемого материала. Паяемая деталь при помощи такой проволочки будет лучше обработана за счет более удобного доступа к ней.

Как паять SMD-компоненты?

Порядок работ

Процесс пайки при тщательном подходе к теории и получении определенного опыта не является сложным. Итак, можно всю процедуру разделить на несколько пунктов:

  1. Необходимо поместить SMD-компоненты на специальные контактные площадки, расположенные на плате.
  2. Наносится жидкий флюс на ножки детали и нагревается компонент при помощи жала паяльника.
  3. Под действием температуры происходит заливание контактных площадок и самих ножек детали.
  4. После заливки отводится паяльник и дается время на остывание компонента. Когда припой остыл — работа выполнена.

Процесс пайки SMD-компонентов

При выполнении аналогичных действий с микросхемой процесс пайки немного отличается от вышеприведенного. Технология будет выглядеть следующим образом:

  1. Ножки SMD-компонентов устанавливаются точно на свои контактные места.
  2. В местах контактных площадок выполняется смачивание флюсом.
  3. Для точного попадания детали на посадочное место необходимо сначала припаять одну ее крайнюю ножку, после чего компонент легко выставляется.
  4. Дальнейшая пайка выполняется с предельной аккуратностью, и припой наносится на все ножки. Излишки припоя устраняются жалом паяльника.

Паяльник с острым жалом 24 В.

Как паять при помощи фена?

При таком способе пайки необходимо смазать посадочные места специальной пастой. Затем на контактную площадку укладывается необходимая деталь — помимо компонентов это могут быть резисторы, транзисторы, конденсаторы и т. д. Для удобства можно воспользоваться пинцетом. После этого деталь нагревается горячим воздухом, подаваемым из фена, температурой около 250º C. Как и в предыдущих примерах пайки, флюс под действием температуры испаряется и плавится припой, тем самым заливая контактные дорожки и ножки деталей. Затем отводится фен, и плата начинает остывать. При полном остывании можно считать пайку оконченной.

Фен для паяния мелких деталей

«>

Пайка для начинающих. BGA.center

Пайка для начинающих

Пайка от А до Я

Подготовка платы

Выпаивание bga микросхемы

Подготовка контаткной площадки

Удаление компаунда

Реболлинг микросхемы

Припаивание микросхемы на плату

Проверка качества пайки

Схемы для пайки для начинающих

Пайка для начинающих видео

Набор для пайки для начинающих

Итог

Пайка для начинающих

У начинающего мастера по ремонту электроники возникает огромное количество вопросов. Занимаясь паяльными работами, как SMD компонентов так и BGA микросхем, более 8-лет, мастера Bgacenter подготовили для вас исчерпывающий гайд по пайке. Вы также можете освоить пайку для начинающих под руководством специалистов, здесь профессиональная программа по пайке.

Пайка от А до Я

Процесс пайки bga микросхем, для удобства разделим на несколько последовательных шагов. Основные из которых:

  • подготовка материнской платы к паяльным работам
  • выпаивание микросхемы
  • подготовка контактной площадки
  • удаление компаунда
  • реболлинг микросхемы
  • припаивание микросхемы на плату
  • проверка качества пайки

Для того чтобы получить представление о пайке bga, если ранее этим не занимались посмотрите видео-инструкцию. Как преподаватель Bgacenter выполняет процесс паяния

Подготовка платы

Перед выполнением паяльных работ внимательно осмотрите место предстоящей пайки. А именно: какие микросхемы расположены рядом, есть ли среди них те которые покрыты компаундом (размещаем на них теплоотводы), какие чипы находятся с обратной стороны материнской платы.

Если выпаиваете микросхемы, а с другой стороны находится CPU или BB_RF; старайтесь немного натягивать микросхему и не давать припою полностью расплавится под чипом. Это так называемая холодная пайка, позволяет не угревать микросхемы расположенные на обратной стороне. В этом случае рискуем оторвать пятаки на контактной площадке, но их потом можно восстановить. К тому же чаще отрываются пустышки – неиспользуемые контакты.

Важно учитывать температуру окружающей среды. То есть зимой если в помещении прохладно или есть сквозняки, температуру необходимо поднимать немного выше на 20-30 градусов Цельсия.

Выпаивание bga микросхемы

После проведения визуального осмотра необходимо определиться с направлением потока горячего воздуха. Общее правило – направление фена от микросхем на компаунде. Затем устанавливаем теплоотводы микросхемы с компаундом. Пинцетом «примериться» к микросхеме. Как будет захватываться, с какой стороны заводиться лопатка (чипы на компаунде снимаем лопаткой). При необходимости снять часть обвязки, затем до припаивания U, обвязку восстановить.

Выставить температуру на фене 320 – 340 градусов Цельсия. Расход воздуха – индивидуальная величина для каждой термовоздушной паяльной станции.

Направить фен на плату, на 5-7 сек, (предварительно прогреть плату) поднять температуру места пайки. Для исключения тепловых деформаций motherboard. И для равномерности прогрева. Флюс растекается и равномерно распределяется по необходимому участку.

Поток воздуха. Это индивидуально. Много зависит от того насколько близко Вы паяете от элемента. Я паяю близко к элементу, почти вплотную. И на большом потоке. За счет этого уменьшается время воздействия горячего воздуха на плату. Поток необходимо подбирать индивидуально. Существует два критерия:

  • отпаянные микросхемы и компоненты (обвязка) чтобы не сдувало с платы,
  • не перегревать плату, это значит исключить продолжительное по времени воздействие высокой температуры. Почему это может быть критично для платы? Либо угреваются рядом стоящие микросхемы на компаунде, либо микросхемы установленные на другой стороне платы, особенно припаянные на легкосплавную пасту могут самопроизвольно отпаяться, в случае ранее выполнявшихся ремонтов. Это еще один очень важный момент, если плата к вам попала уже паяная, а это можно определить при внешнем осмотре; микросхемы могут быть припаяны на bga пасту с низкой температурой плавления. Поэтому перед выполнением работ по пайке, обязательно визуальный осмотр и согласование рисков с клиентом.

Нанести флюс по периметру микросхемы, так как плата горячая, он сразу растекается и затечет под микросхему. Флюс необходим для равномерного распределения температуры. Фен заводить как можно вертикальнее. И начинаем прогревать микросхему, постоянно делая круговые движения, для равномерного нагрева.

Момент снятия микросхемы. Можно ориентироваться по времени (раньше, лет 7 назад — я про себя отсчитывал секунды) или по рядом стоящему конденсатору. Если конденсатор свободно перемещается, ещё 5 секунд грею, затем небольшое смещение по горизонтали в сторону, и затем поднимаю. Если сразу поднимать вертикально вверх, возможен отрыв пятаков. Стараюсь не допускать продолжительности нагрева больше 20 секунд. Некоторые bga микросхемы имеют стеклянный корпус и важно не повредить его. Если при пайке появляется хотя бы небольшой скол или царапины на корпусе чипа, микросхему меняю, используя донорскую плату.

Подготовка контаткной площадки

Паяльником с тонким наконечником нанести сплав Розе на каждый вывод на контактной площадке. Это необходимо для понижения температуры заводского бессвинцового припоя. Если опасаетесь оторвать контакты (или когда мало опыта) при работе с паяльником, можно залудить оплетку сплавом Розе и уже оплеткой залуживать контакты на контактной площадке. При этом особое внимание на обвязку, очень легко и незаметно можно “убрать” радиокомпоненты и потом необходимо будет восстанавливать, перед установкой микросхемы.

На оплетку нанести флюс и не надавливая на плату (положил паяльник и потянул за оплетку) собрать остатки припоя с контактной площадки.

Ватной палочкой или зубной щеткой смоченной в техническом бензине БР-2 (или спирте) отмыть контактную площадку от остатков флюса. Перед отмывкой понизить температуру платы. Как я понимаю, когда уже можно мыть бензином? Палец положил на плату, и если палец терпит, то можно и бензином, для исключения повреждения платы.

Удаление компаунда

Выставить на фене температуру 240 – 250 градусов Цельсия. Специальной лопаткой или пинцетом убрать остатки компаунда с контактной площадки, из-под микросхемы и обязательно очистить периметр. Часто вокруг микросхем установлены компоненты очень маленьких размеров и залиты компаундом. Поэтому особое внимание при чистке компаунда на то чтобы не оторвать обвязку вместе с клеем. Для этого рекомендуется достаточное время прогревать плату, для размягчения клея. И снимать компаунд послойно, а не сразу на всю глубину. Финально отмыть место пайки.

При выполнении ремонта, в режиме диодной прозвонки измерить падение напряжения на каждом контакте. Обязательно даём плате остыть и только после этого выполняем замеры. Горячие конденсаторы могут показывать КЗ, а когда их температура понизиться, КЗ не покажут.

Реболлинг микросхемы

Расположить микросхему на специальном коврике, сверху на котором разместить салфетку или кусок джинсовой ткани.

Для восстановления шариковых выводов на микросхеме, необходимо удалить существующий припой. Паяльником залудить сплавом Розе все выводы на микросхеме (для больших микросхем NAND Flash или Wi-Fi, чипы малых размеров можно не залуживать Розе, а сразу собирать припой медной оплеткой). Будьте аккуратны со стеклянными корпусами, пины легко повреждаются и затем не залуживаются.

Нанести флюс на микросхему и оплеткой с паяльником собрать припой перемешанный с Roze. При необходимости удалить остатки компаунда с поверхности чипа. Отмыть микросхему ватной палочкой или зубной щеткой.

Подобрать трафарет. Предварительно под микроскопом оценить состояние трафарета (качество просечки, загрязненность пастой или флюсом), при необходимости отмыть трафарет бензином или заменить. Совместить трафарет с микросхемой и прижать пинцетом. Лопаткой нанести немного пасты на трафарет и затереть bga пасту в отверстия. Излишки пасты убрать лопаткой и ватной палочкой.

С этого момента и при последующей накатке не допускать горизонтальных и вертикальных смещений накатываемой микросхемы относительно трафарета.

Температуру на фене понизить примерно до 250 – 270 градусов Цельсия. Поток воздуха также можно уменьшить по сравнению с потоком при демонтаже. Направить фен на трафарет и прогревать по периметру, выполняя круговые движения. Выпарить флюс из пасты и окончательно сформировать выводы на чипе.

Стоматологическим зондом или пинцетом вытолкнуть микросхему из трафарета (толкнув в угловые контакты). Это необходимо выполнять, пока микросхема не остыла, иначе она застрянет в трафарете.

Дополнительно еще раз прогреть феном вновь сформированные контакты, для окончательного формирования шаров.

Припаивание микросхемы на плату

Если при подъеме микросхемы сместили обвязку, сначала восстановить обвязку, только потом работаем с микросхемой. На фене выставить Т = 280 – 320 градусов Цельсия (в зависимости от используемой пасты) и уменьшить поток воздуха, по сравнению с потоком при выпаивании.

Нанести флюс небольшое количество на контактную площадку. если флюса будет много, микросхема будет плавать в нем.

Выставить микросхему по зазорам и по ключу:

  • точка или другой знак на корпусе  микросхемы
  • контакт А1, смотреть в ZXW или Wuxinji

Направить поток горячего воздуха на припаиваемую микросхему. Если микросхему сдувает с платы, заводите фен сверху. В этом случае воздухом микросхему придавит и она не будет смещаться. А ещё может сдувать микросхему, потому-что мастер забыл добавить флюс — . Ни в коем случае нельзя надавливать на микросхему сверху.

Как понять что микросхема припаялась:

  • Когда прекращаются пульсации флюса выходящего из под припаиваемой микросхемы
  • Зондом или пинцетом толкнуть микросхему горизонтально, для того чтобы убедиться что микросхема припаялась. За счет поверхностного натяжения припоя микросхема переместиться обратно. Я всегда толкаю, за много лет выработалась такая привычка. Даже центральный процессор, когда “перекидку” делаю тоже толкаю, для уверенности.

Отмыть флюс с материнской платы.

Проверка качества пайки

Перед проверкой понизить температуру платы. Нельзя подключать к ЛБП и подавать питание на горячую плату сразу после пайки. Так как существуют линии, чаще всего это основные питающие линии процессора и оперативной памяти,у которых низкое сопротивление. И при подаче напряжения на горячую плату – ЛБП может регистрировать КЗ. Подключить плату к лабораторнику и подать напряжение, начиная с 0 вольт плавно довести до рабочего 3,8 Вольт. Если пайка выполнена качественно, то потребления тока на блоке не покажет.

Схемы для пайки для начинающих

Программное обеспечение которым пользуются мастера Bgacenter:

  • Wuxinji,
  • JCID,
  • Xinjijao,
  • ZXWsoft.

У каждого софта есть свои преимущества и недостатки. Основной источник схем для пайки это Wuxinji.

Пайка для начинающих видео

Набор для пайки для начинающих

Необходимый и достаточный набор оборудования и расходных материалов, для выполнения самостоятельных ремонтов материнских плат телефонов, планшетов и ноутбуков.

Паяльник

Термовоздушная паяльная станция

Микроскоп

Лабораторный блок питания

Мультиметр

Держатели плат

Пинцеты

Трафареты

Стоматологический зонд

Силиконовый жаростойкий коврик

BGA паста

Флюс для пайки Martin (Германия) не требующий смывки



Припой

Оплетка для удаления припоя 1,5 и 2,0 мм

Ультрафиолетовый лак

Ватные палочки

Итог

Пайка для начинающего мастера – увлекательный процесс. Самостоятельное освоение которого потребует не только значительных материальных, а и финансовых вложений. Понятно, что опыт приходит с практикой. И чем больше этой самой практики, тем более профессиональным становится мастер по пайке.

Но есть одно но — – начинать лучше под руководством опытных мастеров. Которые имея большой бэкграунд, готовы поделиться знаниями и опытом с другими.

Chip Quik No-Clean Flux Pen — 10 мл — TOL-14579

Избранное Любимый 36

Список желаний

В наличии ТОЛ-14579 РоХС

4

В наличии 125 шт. в наличии.

8,95

8,50

8.06

1+ шт.

25+ шт.

100+ шт.

  • Описание
  • Функции
  • Документы

Вам нужна помощь в пайке сложного объекта, в ремонте испорченного штифта или просто в облегчении вашей жизни? Флюсовая ручка объемом 10 мл, не требующая очистки, от Chip Quik 9.

0051 ® отлично подходит для всех ваших целей припоя, демонтажа, доработки и оплавления! Для тех из вас, кто не знаком, флюс — это удобное вещество, которое предотвращает расслоение припоя и помогает припою аккуратно стекать на детали, которые вы паяете. Это незаменимый инструмент на рабочем столе любого любителя.

Каждая из этих флюсовых ручек может использоваться как со свинцом, так и без свинца, и не содержит летучих органических соединений, галогенидов и канифоли, что делает их совместимыми с RoHS II и REACH. Поскольку это флюс типа «без очистки», вам не придется беспокоиться о каких-либо проблемах проводимости, связанных с тем, что он мешает вашей плате или проекту. Тем не менее, все же рекомендуется очищать все, на чем вы используете этот флюсовый перо, с помощью простого изопропилового спирта (IPA), потому что чистая доска — это счастливая доска!

Примечание: Не рекомендуется использовать этот флюс с припоем с водорастворимым или канифольным флюсом в сценариях, требующих, чтобы ваши платы работали с высокой степенью надежности. На любительском уровне у вас не должно возникнуть проблем.

  • Тип флюса: жидкий флюс, не требующий очистки (для содержащих и не содержащих свинец соединений)
  • Класс флюса: INM0
  • Упаковка: Ручка 10 мл
  • Срок годности: в холодильнике >24 месяцев; Без охлаждения >24 месяцев

Ручка Chip Quik No-Clean Flux Pen — 10 мл Справка и ресурсы по продукту

  • Учебники
  • Видео
  • Советы поддержки
Название видео
Активация наконечника пера

последнее обновление

Наконечник не поставляется с флюсом, погруженным внутрь наконечника, как шулер. Вы должны повернуть наконечник вниз к поверхности и нажать несколько раз, чтобы флюс заполнил наконечник. Он действует как некоторые коммерческие ручки для рисования. Пожалуйста, не забудьте хранить в вертикальном положении наконечником к небу, чтобы избежать непреднамеренных утечек.

  • Комментарии 1
  • Отзывы 4 4

4 из 5

На основании 4 оценок:

Сейчас просматриваются все отзывы покупателей.

Показаны результаты со звездным рейтингом.

Флюсовое перо

от участника #777392 проверенный покупатель

Отличный продукт, очень рекомендую.

Работает очень хорошо

от пользователя #1499700 проверенный покупатель

Ручка с быстрым флюсом проста в использовании. И это облегчает исправление моих плохих паяных соединений. Я также использовал его перед лужением проводов. Это делает работу быстрой.

Пахнет обалденно. Наверное, дышать нечем.

Не поставляется с инструкциями

от пользователя № 220623 проверенный покупатель

Вы должны уже уметь им пользоваться

Знай, что ты делаешь

от пользователя № 415407 проверенный покупатель

Я предположил, что это похоже на флюс в припое.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
