Как правильно выбрать флюс. Обзор флюсов для пайки.

Сегодня на прилавках радиорынков и магазинов для электроники можно встретить огромное количество различных по назначению и цене флюсов для пайки.

Производители флюсов предлагают продукцию действительно высокого качества, но найти ее на рынке довольно трудно. Количество и варианты подделок просто поражают своим разнообразием. Даже если вам повезло, и вы нашли оригинальный продукт, то его стоимость будет существенно отличаться от стоимости подделки. Большинство потенциальных покупателей после сравнения цен решают сэкономить и поискать более дешёвый флюс. Мастера же подбирают под свои требования оптимальный набор паяльной химии, устраивающей их по техническим параметрам и цене. Но для этого им приходится перебирать неизвестные флюсы и путем опытов подбирать наиболее подходящий вариант для той или иной работы.

Практически на каждом углу продаются сотни наименований дешевых флюсов с высокими показателями заявленных параметров на этикетке. Но внутри упаковки вас может ожидать совсем неприятный сюрприз.

А сейчас давайте разберемся, как разводят флюсы и как это влияет на их технические характеристики.

Канифоль вместо флюса

Представьте ситуацию: вы купили суперфлюс, открываете тюбик, а там вместо качественного флюса находится низкокачественная канифоль (отходы после производства канифоли). Притом эта же канифоль еще и очень сильно разбавлена каким-то загрязненным техническим вазелином.

Паять или залудить такой смесью просто невозможно. Так называемый «флюс» начинает «убегать» из места пайки. В результате получаем незаслуженные выводы, некачественную «холодную» пайку, а контактные площадки и дорожки из-за перегрева мгновенно отваливаются от платы.

Разбавленный кислотой флюс

Очень часто в уже и без того некачественный флюс добавляют кислоты (лимонная, ортофосфорная) или хлориды (хлорид цинка). По сравнению с канифолью картина сразу меняется – всё лудится и паяется. Создается впечатление, что флюс просто супер, но паять таким флюсом электронные платы нельзя. Очень трудно, а иногда практически невозможно удалить остатки кислоты, особенно из-под SMD-элементов. Кислота может оставаться даже внутри пайки, в порах припоя.

В результате, через месяц-два пайка с кислотой (или хлоридом цинка) рассыпается в порошок вместе с выводами радиоэлемента. Ремонт потом будет очень и очень трудоемкий, а иногда он и вовсе невозможен.

Разбавленный глицерином флюс

Случается и такое, что во флюс щедро льют глицерин. Глицериновый флюс паяет замечательно, он дешевый и его много, но попробуйте покрыть им плату. А потом измерьте сопротивление текстолита платы. Вот так незадача: он проводит ток от единиц до десятков Ом там, где проводить не должен. Даже если вы пытаетесь отмыть глицерин, а он смывается легко, то «проводимость» платы все равно останется! Глицерин впитывается в текстолит (сопротивление текстолита, не покрытого медью – от 10 до 50 Ом). Для большинства устройств это просто неприемлемо. «Глючить» будут даже самые простые и банальные схемы. Чтобы хоть как-то заставить устройство работать, попробуйте процарапать иглой текстолит между дорожками.

Вывод: глицерин, кислоты, хлориды в безотмывочных флюсах для работы с радиоэлектроникой, компонентами BGA и SMD применяться не должны.

Основные требования к качественному флюсу для работы с выводными элементами, BGA и SMD:

  • отсутствие коррозионной активности
  • хорошие лудящие свойства
  • высокая смачивающая способность
  • отсутствие кипения при нагреве до рабочей температуры
  • отсутствие электропроводимости
  • легкость удаления остатков при необходимости
  • поддержка бессвинцовых и свинецсодержащих припоев
  • безотмывочная технология пайки (остатки можно не смывать)
  • удобство нанесения (гель, паста)
  • доступная цена.

А теперь давайте посмотрим, что же нам предлагают на рынке.

Всем вышеперечисленным требованиям отвечают флюсы торговой марки

CHIPSOLDER FLUX.

Также достаточно качественными являются флюсы серии SP (SP-10+, SP-15+, SP-18+, SP20+, SP30+).

В их составе не обнаружено кислот, хлоридов или глицерина. Флюсы SP доступны в разной консистенции: паста, гель, жидкие (L-NC-3200, L-NC-3600). Они не проводят электрический ток, а смывать остатки совсем необязательно.

Данные флюсы соответствуют всем заявленным нормам и проверены при пайке выводных деталей, проводников, BGA и SMD-элементов, а также чувствительных солнечных панелей.

Характеристики флюсов и их особенности

Давайте сейчас некоторые из них рассмотрим поподробнее.
Для начала разберемся с названием. Что же обозначают все эти большие буквы?

  • G (gel) — флюс гелеобразный.
  • NC (no clean) — не требует смывания.
  • 5268 – индекс флюса.
  • LF
    (lead free) — подходит для бессвинцовых припоев.

CHIPSOLDER G-NC-5268-LF

Начнем с флюса CHIPSOLDER G-NC-5268-LF.

Данный флюс подходит для пайки залуженных контактов. Обладает хорошей теплопроводностью, контактная площадка остается на плате, а не на жале паяльника. Флюс-гель CHIPSOLDER G-NC-5268 LF — это высококачественный, полупрозрачный, синтетический безотмывочный флюс со смолоподобными характеристиками. Используется для пайки и демонтажа BGA/SMD-компонентов. Подходит для работы с паяльником, термофеном, ИК-станцией, а также для реболлинга.

Изготовлен флюс из высокоочищенных компонентов. Удобно фиксирует BGA и SMD-компоненты при запаивании (“посадке”). Полностью поддерживает как обычную, так и бессвинцовую технологию пайки. Не содержит галогенов, что гарантирует долгосрочную надежность и отличные характеристики пайки.

Обладает минимальной, “мягкой” активностью при пайке, что позволяет не смывать остатки. Не кипит, не оставляет темного “нагара”, после пайки остается прозрачным гелем. Теряет прозрачность только при температуре -5 °C, но при этом сохраняет свои свойства. Легко удаляется с помощью любого универсального средства на спиртовой (спиртобензиновой) основе и бумажной салфетки.

Имеет отличную теплопроводность (компонент прогревается максимально равномерно), очень удобен в работе. Не содержит растворителей, не высыхает на открытом воздухе и не твердеет после пайки. Подходит для многократного использования.

CHIPSOLDER –G-NC-6500-LF

Этот флюс очень похож на G-NC-5268-LF, но рассчитан преимущественно на бессвинцовые припои. Хотя отлично паяет и обычными (свинецсодержащими) припоями.

После пайки остается прозрачным и твердым (остаток чуть тверже, чем во флюсе 5268).

Можно использовать для повторной пайки. Смывать не обязательно, но если необходимо смыть, используйте любое универсальное средство на спиртовой (спиртобензиновой) основе.

CHIPSOLDER –G-NC-6800-LF

Флюс предназначен, прежде всего, для «трудных» паек. По консистенции он такой же клейкий гель, как и G-NC-5268-LF, но обладает повышенной лудящей способностью. Хорошо снимает окислости с места пайки и предназначен как для обычной пайки, так и для пайки (лужения) сильноокисленных выводов и контактов. Обладает высокой теплопроводностью, компонент прогревается максимально равномерно. Не кипит, не оставляет темного “нагара”, остается прозрачным гелем после пайки, легко стирается бумажной салфеткой и очень удобен в работе. Не содержит растворителей, не высыхает на открытом воздухе и не твердеет после пайки. Подходит для многократного использования.

Остаток флюса чистый, мягкий, прозрачный, некоррозионный, а также не проводит ток. Очистка остатка необязательна, но при необходимости его можно стереть с помощью сухой салфетки или любым средством на спиртовой (спиртобензиновой) основе.

Этим флюсом удобно восстанавливать «холодные» пайки, пайки после попадания воды, а также «отвалившиеся» BGA-контакты. Часто с помощью данного флюса удается залудить даже те контакты, которые не под силу более дорогим флюсам.

Флюсы SP

На рынке также присутствуют флюсы под названием FLUX PASTE SP-10+, SP-15+, SP-18+, SP20, SP30 и FLUX GEL SP-30, SG-15.

Эти флюсы по характеристикам похожи на серию флюсов CHIPSOLDER, но стоят они немного дешевле. Необходимо отметить, что стоимость на качество не повлияла. Ими также можно прекрасно работать и получать хорошие результаты. А теперь остановимся на каждом из них поподробнее.

SP-10+

Итак, начнем с флюса SP-10+

Это дешевый и довольно неплохой низкоактивный флюс. Рекомендуется применять для монтажа и демонтажа FLIP CHIP, BGA и SMD-компонентов, кристаллов, а также для ремонтных работ с использованием паяльника, термофена, ИК-оборудования.

Имеет практически нулевую активность. Используется для пайки и демонтажа облуженных выводов. Подходит для бессвинцовых припоев. SP-10+ абсолютно безопасен для радиокомпонентов. Равномерно распределяет температуру при пайке и препятствует отслаиванию печатных проводников. Имеет клейкую консистенцию (вязкий, липкий), не вызывает коррозии, надежно фиксирует элементы при пайке. Также он не проводит ток.

Флюс используется без последующей отмывки в печатных узлах. Подходит для работы в различных условиях окружающей среды.

SP-15+

SP-15+ будет следующим в нашем списке.
Это универсальный флюс. Обладает средней активностью («мягкая» активность). По своим характеристикам и сфере применения SP-15+ фактически ничем не отличается от SP-10+. Главная разница между ними в активности: SP-15+ – среднеактивный, а SP-10+ – низкоактивный. Рекомендуется использовать для прогрева и монтажа «отвалов BGA», а также для монтажа и демонтажа FLIP CHIP, BGA и SMD-компонентов.

SP-18+

SP-18+ – это уже не просто флюс, а среднеактивная флюс-паста.

Ее рекомендуется использовать для низкотемпературной пайки. Предназначена для пайки припоями с температурой плавления от 80 до 180 °C.
Не подходит для бессвинцовых припоев. Равномерно распределяет температуру при пайке, препятствует отслаиванию печатных проводников.

После применения SP-18+ есть незначительное количество остатков, но при необходимости они легко смываются. Данная флюс-паста имеет слегка желтоватый цвет, некоррозионная и безопасна для радиокомпонентов.

SP-20

SP-20 – это уже активная флюс-паста.

Рекомендуется использовать для большинства типов работ. Обладает повышенной активностью, хорошо лудит без кислотных последствий.

SP-20, как и SP-10+, SP-15+, SP-18+ применяется для монтажа и демонтажа FLIP CHIP, BGA и SMD-компонентов, кристаллов, а также для ремонтных работ с использованием паяльника, термофена, ИК-оборудования. Подходит для бессвинцовых припоев.

Можно применять для пайки и лужения окисленных вводов и контактных площадок. Также подходит для прогрева и монтажа «отвалов BGA». Флюс используется для различных печатных узлов с высокочастотными схемами.

После работы с SP-20 есть небольшое количество остатков, которые, при необходимости, легко смываются. Данная флюс-паста не проводит электрический ток, безопасна для радиокомпонентов и надежно фиксирует элементы при пайке.

SP-30

SP-30 очень похож на SP-15+.

Главное отличие состоит в консистенции.
SP-30 – это полупрозрачный, клейкий гель. Флюс предназначен для ремонта и производства электроники. Может использоваться со всеми стандартными припоями.

Итак, подведем итоги.

Состав всех флюсов разработан для пайки высокого качества. Все вышеперечисленные флюсы применяются в различных условиях окружающей среды и при разных особенностях процесса.
Главными отличиями между флюсами SP являются консистенция и активность. Поэтому подбирать флюс необходимо исходя из сферы применения и удобства при работе.

Что касается флюсов марки CHIPSOLDER, то они не настолько универсальны, как флюсы SP. Выбирая флюс CHIPSOLDER, необходимо определенно знать, как его использовать и с какой целью.

Наталия Зинько

all-spares.ua

Как выбрать флюс для пайки

Важнейшим элементом при ремонте любой аппаратуры является пайка. Припой, флюсы, паяльная паста – все это необходимо учитывать при выполнении ремонтных работ. Если с припоем все относительно понятно – обычно для этого применяются оловянно-свинцовые припои с различной температурой плавления (в зависимости от состава сплава), то как быть с флюсом? Для чего он нужен?

Основное предназначение флюса – удаление с поверхности оксидов, а также снижение поверхностного натяжения с целью улучшения растекания припоя. Кроме того, флюс для пайки служит защитой места соединения от воздействий внешней среды.

Какие бывают флюсы

По своему действию, оказываемому на металлические поверхности, флюсы бывают следующих видов.

  • Активные (называемые также кислотными). В их составе содержится соляная кислота, фтористые и хлористые металлы. Активный флюс для пайки интенсивно растворяет оксидную пленку, образующуюся на поверхности металла, обеспечивая тем самым высокую механическую прочность будущего соединения. Следует помнить, что активный флюс не годится при ремонте электроаппаратуры, поскольку его остатки со временем разъедают место пайки.
  • Бескислотные. К ним относятся канифоль, а также приготовленные на основе канифоли флюсы с добавлением скипидара, спирта или глицерина. Бескислотный флюс для пайки не только очищает поверхность металла от окислов, но и защищает ее от дальнейшего окисления. Кроме того, применение канифоли не вызывает разъедания поверхности. Обычно применяется при пайке медных, бронзовых и латунных изделий.
  • Активированные. Готовятся из канифоли, в которую добавляют в небольших количествах фосфорный или солянокислый анилин, салициловую кислоту и солянокислый диэтиламин. Активированный флюс для пайки может применяться для самых различных металлов и сплавов (железа, меди, никеля, бронзы, нихрома, серебра, стали). Его также можно использовать для пайки оксидированных деталей из медных сплавов без их предварительной зачистки.
  • Антикоррозийные. Эти флюсы изготовляют из фосфорной кислоты с добавлением различных растворителей и органических соединений. Кроме того, в состав некоторых таких флюсов могут входить органические кислоты. Антикоррозийный флюс применяется для пайки меди и ее сплавов, а также серебра, платины и константана.
  • Защитные. К ним относятся оливковое масло, воск, вазелин, сахарная пудра. Защитные флюсы не оказывают на металл химического воздействия, а также предохраняют очищенную поверхность от окисления.

Кроме того, для пайки изделий из чугуна, углеродистых сталей, а также меди и ее сплавов применяют буру (тетраборат натрия), представляющую собой белый кристаллический порошок, имеющий температуру плавления 741оС.

Также буру (точнее, ее смесь с борной кислотой в соотношении 1:1) используют для пайки нержавеющей стали и твердых жаропрочных сплавов.

В качестве флюса для латунных изделий используют смесь, состоящую из равных частей поваренной соли и хлористого кальция.

Для пайки алюминиевых изделий необходим флюс, имеющий низкую температуру плавления. Обычно флюс для пайки алюминия содержит от 30 до 50% хлористого калия.

Флюс для пайки может выпускаться в форме порошка, жидкости или пасты. Кроме того, существуют специальные паяльные пасты, в которых частицы припоя содержатся уже вместе с флюсом.

Что важно знать при выполнении пайки

При выборе флюса для пайки учитывается не только то, из какого материала изготовлены детали, подлежащие пайке, но и какой используется припой. Температура плавления флюса не должны превышать температуру плавления припоя.

Независимо от типа используемого флюса место пайки после окончания работ необходимо протереть тряпочкой, смоченной в ацетоне или в спирте-ректификате. После чего очистить это место щеточкой или кисточкой, смоченной любым растворителем, чтобы удалить остатки флюса. Особенно это касается активного флюса, поскольку продукты его разложения не только загрязняют место пайки, но и являются очагом коррозии.

fb.ru

Как выбрать флюс для пайки: классификация и рекомендованные марки

Для удаления оксидной пленки с поверхности металла во время пайки используют флюс. Этот материал повышает качество соединения, способствует лучшей изоляции контакта. Однако для различных видов металла необходимо правильно подобрать присадку и ознакомиться с технологией ее применения.

Рекомендации по выбору

Флюс может выполнять несколько функций – защитную, очистительную, спайка металлов без предварительной обработки. Выбор конкретного состава зависит от материала изготовления соединяемых частей, условий дальнейшей эксплуатации и требований к скорости формирования паяного соединения.

Дополнительно учитываются следующие параметры:

  • Температура плавления. Влияет на режим работы паяльника, скорость спаивания.
  • Температура кипения. Критическая граница, после которой большинство флюсов теряют свои свойства.
  • Материал изготовления органического или неорганического типа. Первые обладают гигроскопичностью и могут стать причиной появления ржавчины на месте соединения.
  • Пассивные и активные. Первые воздействуют на материал, изменяя его поверхность или свойства. Вторые выполняют функции очистителя или изолятора.

Определяющим критерием является тип спаиваемого металла, размеры заготовки и требования к дальнейшей эксплуатации.

Для электротехники

Пайка большинства электронных плат и контактов характеризуется небольшим размером обрабатываемой площади. Для таких работ рекомендуется использовать жидкий флюс, без наличия активных компонентов. Важна небольшая температура плавления, так как сильное термическое воздействие может негативно сказаться на целостности контактов.

Рекомендованные составы:

  • ЛТИ-120. Применяется для серебра, нержавеющей стали, цинка. Нейтрален, после нанесения избыток легко удаляется. Стоимость – 53 рубля.
  • ФКДТ. Жидкий состав, не сказывается на показателе электропроводности, основные компоненты – канифоль (10%) и этиловый спирт (84%). Средняя цена – 47 р.
  • Флюс-гель ТТ. Область применения – создание высококачественных соединений. Имеет цветовой индикатор – обесцвечивание указывает на отсутствие активного компонента. Стоимость – 51 р.

Кроме этих материалов можно использовать традиционную канифоль в твердом состоянии. Для обеспечения качественной пайки рекомендуется приготовить жидкий состав, измельчив и разбавив ее с этиловым спиртом.

Пайка алюминиевых сплавов

Трудность работы с алюминиевыми контактами заключается в высокой скорости формирования оксидной пленки. Поэтому нужно использовать марки флюса с высокоактивными компонентами. Они быстро удаляют естественный изолятор с поверхности металла и предотвращают его дальнейшее появления вплоть до формирования надежного соединения.

Оптимальные марки:

  • Ф 38Н ПЭТ. В нем содержатся максимально активные компоненты, иногда требуется разбавлять с этиловым спиртом. Цена – от 60 р.

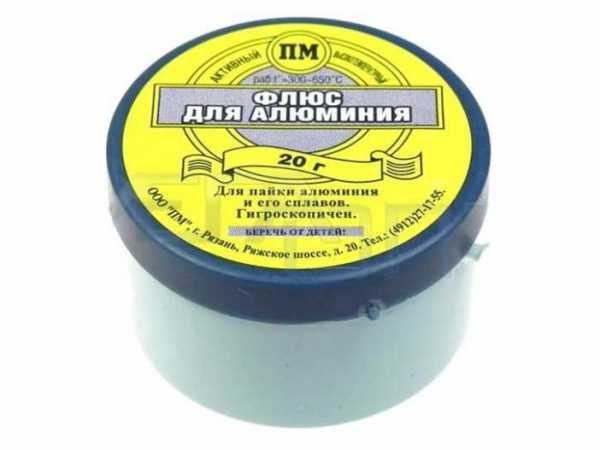

  • Специальный для алюминия. Это безотмывочный состав, который впоследствии можно удалить ветошью. Обладает средними эксплуатационными показателями. Стоимость – 48 р.
  • ФИМ ПЭТ. В состав входит фосфорная кислота, быстро разъедающая окислительную пленку. Оптимальный тип флюса для пайки алюминия в домашних условиях. Стоимость — от 54 р.

Еще одним преимуществом этих марок является возможность их применения для паяльных работ с нержавеющими сталями. Но перед этим нужно ознакомиться с инструкцией для конкретного вида флюса.

Соединение медных деталей

Технология пайки деталей из меди стандартная, использование  дополнительных материалов нужно только для специальных сплавов со специфическими свойствами. Важно предварительно очистить поверхность от грязи и изоляции. Технология нанесения стандартная, объем и время воздействия зависят от характеристик контакта.

Рекомендуемые составы:

  • Паяльная кислота ПЭТ. Применяется для пайки никеля, его сплавов, меди и подобных по свойствам материалов. Удобна в нанесении, цена – от 53 р.
  • Бура. Рекомендована для пайки с высокой температурой, характеризуется оптимальными эксплуатационными качествами. Стоимость – от 44 р.
  • ЛТИ-120. Жидкая консистенция, не имеет активных компонентов, содержит спирт, канифоль, соляно кислотный диэтиламин. Цена — от 61 р.

Для правильного выполнения работ необходимо подготовить место, если испарения флюса станут причиной появления неприятного или опасного для здоровья газа – предусмотреть принудительную вентиляцию.

В видеоматериале представлен обзор популярных видов флюса:

ismith.ru

Как выбрать флюс для пайки

Важнейшим элементом при ремонте любой аппаратуры является пайка. Припой, флюсы, паяльная паста – все это необходимо учитывать при выполнении ремонтных работ. Если с припоем все относительно понятно – обычно для этого применяются оловянно-свинцовые припои с различной температурой плавления (в зависимости от состава сплава), то как быть с флюсом? Для чего он нужен?

Основное предназначение флюса – удаление с поверхности оксидов, а также снижение поверхностного натяжения с целью улучшения растекания припоя. Кроме того, флюс для пайки служит защитой места соединения от воздействий внешней среды.

Какие бывают флюсы

По своему действию, оказываемому на металлические поверхности, флюсы бывают следующих видов.

  • Активные (называемые также кислотными). В их составе содержится соляная кислота, фтористые и хлористые металлы. Активный флюс для пайки интенсивно растворяет оксидную пленку, образующуюся на поверхности металла, обеспечивая тем самым высокую механическую прочность будущего соединения. Следует помнить, что активный флюс не годится при ремонте электроаппаратуры, поскольку его остатки со временем разъедают место пайки.
  • Бескислотные. К ним относятся канифоль, а также приготовленные на основе канифоли флюсы с добавлением скипидара, спирта или глицерина. Бескислотный флюс для пайки не только очищает поверхность металла от окислов, но и защищает ее от дальнейшего окисления. Кроме того, применение канифоли не вызывает разъедания поверхности. Обычно применяется при пайке медных, бронзовых и латунных изделий.
  • Активированные. Готовятся из канифоли, в которую добавляют в небольших количествах фосфорный или солянокислый анилин, салициловую кислоту и солянокислый диэтиламин. Активированный флюс для пайки может применяться для самых различных металлов и сплавов (железа, меди, никеля, бронзы, нихрома, серебра, стали). Его также можно использовать для пайки оксидированных деталей из медных сплавов без их предварительной зачистки.
  • Антикоррозийные. Эти флюсы изготовляют из фосфорной кислоты с добавлением различных растворителей и органических соединений. Кроме того, в состав некоторых таких флюсов могут входить органические кислоты. Антикоррозийный флюс применяется для пайки меди и ее сплавов, а также серебра, платины и константана.
  • Защитные. К ним относятся оливковое масло, воск, вазелин, сахарная пудра. Защитные флюсы не оказывают на металл химического воздействия, а также предохраняют очищенную поверхность от окисления.

Кроме того, для пайки изделий из чугуна, углеродистых сталей, а также меди и ее сплавов применяют буру (тетраборат натрия), представляющую собой белый кристаллический порошок, имеющий температуру плавления 741оС.

Также буру (точнее, ее смесь с борной кислотой в соотношении 1:1) используют для пайки нержавеющей стали и твердых жаропрочных сплавов.

В качестве флюса для латунных изделий используют смесь, состоящую из равных частей поваренной соли и хлористого кальция.

Для пайки алюминиевых изделий необходим флюс, имеющий низкую температуру плавления. Обычно флюс для пайки алюминия содержит от 30 до 50% хлористого калия.

Флюс для пайки может выпускаться в форме порошка, жидкости или пасты. Кроме того, существуют специальные паяльные пасты, в которых частицы припоя содержатся уже вместе с флюсом.

Что важно знать при выполнении пайки

При выборе флюса для пайки учитывается не только то, из какого материала изготовлены детали, подлежащие пайке, но и какой используется припой. Температура плавления флюса не должны превышать температуру плавления припоя.

Независимо от типа используемого флюса место пайки после окончания работ необходимо протереть тряпочкой, смоченной в ацетоне или в спирте-ректификате. После чего очистить это место щеточкой или кисточкой, смоченной любым растворителем, чтобы удалить остатки флюса. Особенно это касается активного флюса, поскольку продукты его разложения не только загрязняют место пайки, но и являются очагом коррозии.

autogear.ru

Флюсы для пайки микросхем и других радиодеталей: классификация и применение

Пайка — процесс соединения элементов электрической схемы между собой, требующий использования специальных инструментов и присадочных материалов, одним из них является флюс. В соответствии с общепринятыми правилами он должен иметь низкую температуру плавления и небольшой удельный вес. Только при сочетании этих свойств флюсы для пайки радиодеталей смогут глубоко проникнуть в структуру соединяемых элементов, обеспечивая тем самым необходимое качество соединения.

Основные требования к материалу

Для получения качественного соединения радиодеталей их поверхность должна быть очищена от оксидной пленки и жира. Именно для решения этой задачи и используются флюсы, к которым предъявляются следующие требования:

  • Они не должны вступать в химические реакции с припоем.
  • Эффективное удаление загрязнений с поверхности соединяемых деталей.
  • Способность увеличивать текучесть припоя по поверхности соединяемых элементов и их смачивание.
  • Остатки флюса должны легко удаляться.
  • Температура плавления должна быть ниже в сравнении с аналогичным параметром припоя.

Сегодня все флюсы для пайки микросхем и других радиодеталей принято делить на две группы: химически активные и нейтральные.

Активные смеси

В их состав входят реагенты на основе кислот, например, соляной или ортофосфорной. Такие материалы эффективно устраняют окислы и жировую пленку, но после завершения пайки необходимо тщательно очистить место соединения. В противном случае возможна быстрая коррозия металла. Активные флюсы в радиоэлектронной промышленности стараются использовать максимально реже, так как они негативно влияют и на текстолит печатных плат.

При работе с ними необходимо проявлять максимальную осторожность, так как попадание на кожный покров кислотосодержащих веществ может вызвать ожог, а пары весьма токсичными. Наиболее популярными среди активных флюсов являются бура, хлористый цинк, нашатырь, а также ортофосфорная и паяльная кислоты.

Пассивные вещества

Представители этой группы хорошо справляются с жировыми загрязнениями, но не столь эффективны в борьбе с оксидными пленками. Все они являются органическими соединениями и не способны вызывать коррозию, что позволяет защитить радиоэлементы от окисления. Пары большинства пассивных материалов опасны для человека, кроме ЛТИ-120, в составе которого нет вредных компонентов.

Популярные флюсы для пайки

Сегодня в радиоэлектронной промышленности используется большое количество флюсов. Наиболее популярные варианты:

  • Канифоль — хотя и принадлежит к группе пассивных материалов, в ее состав входят кислоты, и после завершения пайки рекомендуется удалять остатки флюса. Это один из наиболее популярных и доступных материалов. Так как твердую канифоль достаточно сложно использовать, то чаще всего в радиоэлектронной промышленности используют жидкую.
  • Паяльная кислота — содержит такие сильные вещества, как хлористый цинк, а также соляную и ортофосфорную кислоты. Этот флюс является доступным и недорогим. С его помощью можно соединять практически все металлы, но не стоит забывать о высокой токсичности паяльной кислоты.
  • Бура — представляет собой соль борной кислоты и выпускается в виде порошка. Для приготовления флюса необходимо растворить в воде. Так как бура принадлежит к группе активных, то после завершения работы с ней, необходимо тщательно удалить остатки.
  • Паяльный жир — в зависимости от состава может быть как активным, так и пассивным. Этот материал отлично очищает поверхность от жировых загрязнений, но остатки испаряются длительное время.
  • ЛТИ-120 — недорогой и доступный материал, пользующийся большой популярностью. Среди недостатков можно отметить быстрое испарение и некоторую токсичность.
  • СКФ — представляет собой смесь сосновой канифоли и этилового спирта. Пассивный флюс, который можно легко приготовить самостоятельно. При работе практически не коптит, но быстро испаряется.
  • ФТС — пассивный флюс, в состав которого не входит канифоль.

В радиоэлектронике используется большое количество флюсов, но многие из них имеют высокую стоимость и любители радиодела их практически не используют. В редких случаях применяются подручные материалы, но качество пайки в таких ситуациях оставляет желать лучшего.

Среди наиболее популярных следует отметить:

  • Аспирин — пары достаточно токсичны, и необходимо проявлять максимальную осторожность при работе.
  • Нашатырь — иногда используется в качестве замены флюсов.
  • Глицерин — обладает остаточным сопротивлением, и его остатки должны быть удалены.

На качество пайки флюс оказывает огромное влияние. Для получения качественного соединения крайне важно правильно подобрать этот вид материала.

220v.guru

состав, как сделать своими руками

Часто случаются ситуации, когда дома ломается что-то из электроники и единственный способ исправить ситуацию, кроме покупки нового бытового прибора — пайка оборванных контактов. Также эта процедура востребована на производстве, в автосервисах и собственных мастерских. Однако запаять контакты без дополнительных веществ невозможно. Одним из них является флюс для пайки.

Инструменты для пайки

Что такое флюс и его ключевые особенности

Не многие новички знают, что такое флюс и как его используют в процессе пайки. Это соединительная смесь. В её состав входят материалы, которые легко плавятся. Перед покупкой флюса необходимо обратить внимание на несколько факторов:

  • рабочая температура дополнительного состава;
  • вид металла, с которым предстоит работать;
  • температура, при которой начинается процесс пайки;
  • наличие дополнительных поверхностей, которые окружают место спайки;
  • наличие антикоррозийной плёнки на поверхности металла.

Существует два вида дополнительных составов, использующихся при пайке. Одни твёрдые и плавятся при высокой температуре. Другие мягкие и с ними можно начинать работать при низких температурах.

Предназначение

Чтобы работать с дополнительными веществами, необходимо знать для чего нужен флюс при пайке. Чтобы соединить контакты на плате, необходимо разогреть их до температуры свыше 500 градусов. Из-за этого можно повредить важные элементы платы. Чтобы не допустить окончательной поломки электроники, используются легкоплавкие составы, в которых преобладает свинец и олово. Они плавятся при температуре до 500 градусов и помогают соединить оборванные контакты.

Чтобы соединять лёгкие детали, достаточно использовать легкосплавный припой, с которым можно работать при минимальных температурах. Чтобы соединить большие детали, необходимо использовать твердые виды припоя.

Применение флюса

Перед тем как применять припой и флюс для пайки, необходимо обратить внимание на определённые характеристики:

  • устойчивость состава к коррозийным процессам;
  • рабочий размер соединительного шва;
  • прочность соединения;
  • температура плавки.

Очень часто в качестве припоя используют оловянный прут.

Хранение

Для простых ремонтных работ в домашних условиях достаточно приобрести тюбик с флюсом. Хранить его нужно в плотно закрытой емкости. Нельзя допускать, чтобы жидкий состав соприкасался с влагой. Также нельзя хранить легкоплавкие составы вблизи нагревательных приборов и открытого огня. Нельзя допускать чтобы температура в помещении, где хранится флюс, поднималась выше 25 градусов. Составы, которые хранились в упаковках с нарушенной герметичностью, желательно утилизировать и приобрести новый.

Типы флюсов для пайки

Флюсы для пайки бывают нескольких разновидностей, в зависимости от воздействия этих составов на соединяемые контакты во время нагревания. Перед покупкой легкоплавкого вещества необходимо ознакомиться с его основными видами.

Активные флюсы

Это флюсы в составе которых преобладает соляная кислота. Они применяются для работы с железными деталями. Во время процесса пайки эти составы проявляют мощную химическую реакцию. Не используются при работе с радиотехникой, так как быстро разъедают плату.

Бескислотные флюсы

Это жидкие флюсы, которые изготавливаются на основе скипидара, глицерина и этилового спирта. Плавятся такие составы до 150 градусов. Применяются бескислотные флюсы для спайки мелких деталей.

Пайка мелких деталей

Активированные флюсы

Составы, изготавливаемые на основе салициловой кислоты. Используется при соединении элементов, которые не требует изначальной зачистки.

Антикоррозийные флюсы

Это специальные вещества, которые очищают детали от отложений, появляющихся в процессе коррозии. Они защищают место соединения от разрушения в процессе эксплуатации. Изготавливаются на основе ортофосфорной кислоты.

Защитные флюсы

Главная особенность таких составов — отсутствие химической реакции. Защищают детали от коррозийных процессов. Их изготавливают на основе воска, оливкового масла или вазелина. Такие составы начинают плавиться при 70 градусах. При термической обработке они не выделяют вредных веществ. Также при работе с защитными флюсами не требуется предварительно зачищать детали.

Как правильно выбрать флюс

Даже при знании разновидностей и технических характеристик не каждый человек знает, как выбрать флюс. Важно понимать какой состав лучше. Для безопасной пайки следует выбирать нейтральные флюсы. Они подходят для работы с различными деталями. Однако при спайке больших компонентов, работа будет происходить медленно.

Чтобы ускорить процесс, можно использовать среднеактивные флюсы. Такие составы подходят для работы с различными металлами. Для работы с крупными деталями идеальным вариантом являются серебряные припои.

Лучшие заменители

Не всегда дома может найтись припой для спайки оборванных контактов или проводов. В таких ситуациях можно провести ремонт без покупных составов. Заменить флюс можно несколькими веществами:

  • янтарем;
  • жиром;
  • «Аспирином»;
  • смолой.

Перед началом работ «Аспирин» необходимо растворить в небольшом количестве жидкости.

Смола на дереве

Порядок применения

Перед тем как начинать пайку флюсом, необходимо разобраться с тем, как его применять. Процесс применения будет зависеть от того, какая разновидность легкоплавкого состава применяется:

  1. При использовании твёрдых припоев (оловянный прут) требуется окунуть паяльник в тело реагента и зацепить небольшое количество припоя.
  2. Если используется жидкая готовая смесь, её можно наносить с помощью кисточки.
  3. При работе с пастой требуется наносить её на место соединения палочкой, зубочисткой.

Также нельзя забывать про зачистку поверхности от окисления.

Весь процесс применения легкоплавкого вещества можно разделить на несколько этапов:

  1. Изначально поверхности зачищаются.
  2. После зачистки наносится слой флюса.
  3. С помощью паяльной станции разогревается соединяющий состав и детали.

Далее необходимо дождаться застывания шва и дополнительно обработать его.

Без специального состава соединить контакты не получится. Опытные мастера предлагают новичкам выполнить работу без флюса и посмотреть результат —работа займет гораздо больше времени, шок быстро отвалится. Наилучшим дополнительным материалом для спайки считается чистое олово. Однако это не дешёвый металл и его используют в соединении со свинцом.

Как приготовить флюс для пайки своими руками

Чтобы соединять элементы радиотехники, можно изготовить флюс для пайки своими руками. В качестве подручных средств для замены канифоли можно использовать жир или смолу. Чтобы не покупать состав для работы, необходимо знать, как сделать флюс для пайки:

  1. Заранее нужно подготовить одинаковое количество свинца и олова.
  2. Расплавить два металла в тигле.
  3. Снять плёнку побочных отложений, которая образуется на верхней части остывшей смеси металлов.
  4. Перелить смесь олова и свинца в подготовленные заранее формы.

Нужно помнить о том, что после спайки любых контактов или деталей необходимо обрабатывать готовый шок. Для этого используется ацетон или спирт. Однако в магазинах появились припои, которые не требуют дополнительной обработки после завершения работ. Они обладают некоторыми преимуществами:

  • являются диэлектриками;
  • не подвержены воздействию коррозийных процессов;
  • не требуется дополнительная зачистка.

Из-за того что такие припои не проводят ток, их не используют для соединения контактов и проводов.


Также можно самостоятельно изготовить паяльную пасту. Для этого необходимо растереть твёрдый флюс с помощью крупнозернистого напильника. Порошок, который получился после измельчения, нужно смешать со спиртом и канифолью. Далее нужно перелить получившуюся пасту в герметичную ёмкость и плотно закрыть. Она портится при взаимодействии с влагой и требует соблюдения правил хранения. Опытные мастера рекомендуют наносить пасту с помощью шприца.

Флюс для пайки — обязательное вещество при ремонте электроники и радиотехники. Важно знать, какие разновидности этих составов бывают и как правильно с ними работать, чтобы не повредить платы и контакты.

metalloy.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
