Флюсы

Интернет-магазин «Квант» предлагает купить флюсы для улучшения качества пайки металлов и радиокомпонентов. В наличии нейтральные, высокоактивные, жидкие, гелеобразные и пастообразные составы для низкотемпературного и высокотемпературного соединения деталей. Есть флюсы для пайки меди, алюминия, латуни, нержавеющей стали, чугуна, серебра, золота.

Определение и назначение

К флюсам относятся одно- и многокомпонентные вещества, способствующие улучшению процесса соединения металлических деталей путем пайки. В зависимости от сферы применения они могут быть органического и неорганического происхождения.

В том числе, флюсы предназначены для:

·         удаления оксидной пленки с поверхности соединяемых элементов;

·         улучшения процесса растекания расплавленного припоя по месту пайки;

·         снижения поверхностного натяжения;

·         ускорения и облегчения процесса пайки;

·         лучшего смачивания спаиваемых поверхностей;

·         защиты чувствительных радиокомпонентов от перегрева;

·         защиты созданного соединения от внешней среды;

·         предохранения ответственных мест пайки от последующего окисления и коррозии.

Без флюса практически невозможно выполнить качественную пайку даже тщательно очищенных от окисла металлов. Также не получится нормально залудить жало паяльника и перенести расплавленный припой в место соединения.

Общая классификация

Доступные сегодня флюсы классифицируются по нескольким критериям, в том числе, по таким, как:

·         состав;

·         агрегатное состояние;

·         действие;

·         температурный интервал применения.

По составу наиболее распространенными являются флюсы канифольные, кислотные и стеариновые. Существуют также глицериновые и индикаторные смеси. Они также могут быть активными, нейтральными или активированными.

Агрегатное состояние флюса в большей степени влияет на удобство его применения, нежели на свойства. Так, различают составы жидкие, пастообразные, гелеобразные, порошковые и твердые. Жидкие наносятся на место соединения при помощи кисти или дозатора капельного типа. Пастообразные и гелеобразные флюсы удобнее всего использовать при помощи поршневого дозатора (шприца). Твердые составы (канифоль живичная, она же сосновая) доставляются в место пайки непосредственно разогретым жалом паяльника.

Действие флюса может быть активизирующим, очищающим, защитным или комбинированным. Одни составы лучше очищают поверхность металлов от окислов, другие предназначены для усиленной защиты созданного соединения от последующего воздействия коррозии.

Температурный интервал применения определяет нормальную рабочую температуру для того или иного флюса. Так, для поверхностного монтажа SMD компонентов лучше всего использовать низкотемпературные составы, способные плавиться под струей разогретого воздуха уже при 200°C. Классические флюсы делятся по этому критерию на две категории – на те, которые плавятся при температуре до 450°C, и на те, которые предназначены для пайки при более сильном разогреве.

Выбор флюса

Правильно подобранный флюс – это залог успешного выполнения пайки. Например, для соединения обычных проводов и пайки радиокомпонентов рекомендуется использовать неактивные составы на основе канифоли. С целью ускорения и облегчения процесса можно применять канифольные флюсы с так называемыми активаторами.

Для высокоточной пайки мелких и чувствительных к высоким температурам SMD компонентов лучше покупать специализированные средне активные смеси, способные плавиться при разогреве до 200-250°C. Они также не должны сильно пениться и закипать при нагреве.

Флюсы на основе кислот стоит применять для соединения сильно загрязненных поверхностей, нержавеющих сталей, латуни. Для предотвращения последующего разрушения места пайки обязательно нужно удалять остатки такого флюса.

Ассортимент

В нашем интернет-магазине вы сможете подобрать и купить флюс практически для любой технологии пайки металлов. В том числе, в каталоге представлены такие составы, как:

·         Бура – для высокотемпературной пайки (850-1000°C) нержавейки, чугуна, стали и твердых сплавов.

·         Канифоль – классический нейтральный флюс для пайки радиокомпонентов, проводников, а также для очистки и лужения жал паяльников. Также применяется для увеличения силы трения. Приятно пахнет и недорого стоит.

·         Жидкая канифоль – безопасный флюс для пайки на спиртовой основе. Состав удобно наносить при помощи кисточки или капельного дозатора. Удалять с поверхности пайки не обязательно.

·         Жир паяльный – бывает активный и нейтральный, является отличной альтернативой традиционным флюсам. Широко применяется для сборки и ремонта радиоэлектронных приборов.

·         Кислота ортофосфорная – высокоактивный флюс для пайки сильно загрязненных углеродистых и нержавеющих сталей, меди, латуни, никеля и так далее. Не рекомендуется применять на печатных платах.

·         Паяльная паста Тиноль – для пайки SMD компонентов.

·         Флюс «ГГ» – для выполнения скоростной пайки сильно загрязненных окисленных деталей и узлов. Без последующей отмывки не рекомендуется применять на печатных платах.

·         Флюс «ТТ» индикаторный – после пайки обесцвечивается, указывая на то, что активный компонент нейтрализовался и не требуется отмывка следов флюса. Доступен в жидком и гелеобразном состоянии.

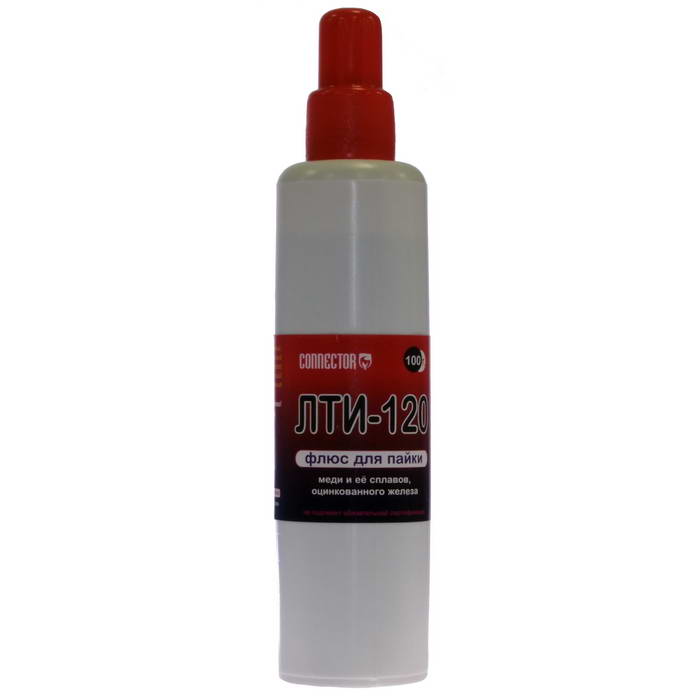

Также у нас вы сможете купить флюсы марок ЛТИ-120, ЗИЛ-1, Ф-34А, 16-ВК и других, пасту канифольно-жировую, НИСО и наборы для пайки.

Чтобы заказать подходящий флюс, оформите заявку непосредственно в каталоге нашего интернет-магазина или позвоните по указанному номеру телефона.

Как контролировать флюс при ручной пайке?

Исследования
Методы удаления летучих соединений из процесса оплавления
Процессы иммерсионного золота, используемые как для ENIG, так и для ENEPIG
Заполнить пустоту
Упаковка уровня панели
Разработка для производства и испытаний с использованием термоциклирования при смещении для измерения электрохимической надежности компонентов с нижним выводом
Расширенное управление температурным режимом для приложений высокой мощности
Заполнение сквозного отверстия гальваническим медным покрытием Влияние геометрии отверстия
Метод точного моделирования импеданса печатной платы для любых конкретных стеков

ДОПОЛНИТЕЛЬНЫЕ ИССЛЕДОВАНИЯ

Последние новости отрасли
Китайские поставщики Apple получают разрешение на работу в Индии
ТОЧКА ЗРЕНИЯ 2023: Кунал Шах, доктор философии, президент LiloTree
Избегайте «застенчивости» с помощью интеллектуальных закупок
5G и Metaverse — ключевые технологии на 2023 год
Зависимость цепочки поставок Apple от Китая может создать проблему для компании

ДОПОЛНИТЕЛЬНЫЕ НОВОСТИ ОТРАСЛИ

Для просмотра этого видео включите JavaScript и рассмотрите возможность перехода на веб-браузер, поддерживающий видео в формате HTML5.

Можете ли вы порекомендовать инструменты, материалы или процессы, позволяющие точно наносить не требующий отмывки флюс для ручной пайки? Братья Ассамблеи, Джим Холл и Фил Зэрроу, отвечают на этот вопрос.
Обсуждение на форуме
Board Talk представляют Фил Зароу и Джим Холл из ITM Consulting.
Устранение неполадок процесса, анализ отказов, аудит процесса, настройка процесса
Выбор/квалификация CEM, обучение/семинары SMT, юридические споры
Фил Зарроу
Обладая более чем 35-летним опытом сборки печатных плат, Фил является одним из ведущих экспертов в области анализа отказов процессов поверхностного монтажа. Он имеет большой опыт работы с оборудованием, материалами и процессами SMT.
Джим Холл
Бережливый мастер шести сигм Обладатель черного пояса, Джим обладает обширными знаниями в области пайки, термических технологий, оборудования и основ процессов.
Он является пионером в области науки оплавления.

Стенограмма

Фил
Добро пожаловать на Board Talk. Это Фил Зароу и Джим Холл из ITM Consulting. Сегодня у нас проблема с ручной пайкой.

Джим
Приходит от полиции. Знаете ли вы какие-либо инструменты или материалы, позволяющие точно наносить флюс без отмывки при ручной пайке? Мы ищем что-то более точное, чем традиционные ручки для флюса, и не хотим использовать бутылки с флюсом, если мы не можем контролировать количество наносимого флюса. Любая информационная помощь будет принята с благодарностью.

Ну, во-первых, я хотел бы поблагодарить вас, П.Д. за понимание того, что вы не должны использовать бутыли с флюсом.

Под вопросом даже флюсовые ручки. Очень важно контролировать количество флюса, особенно флюса без очистки, который мы применяем для ручной пайки. Принципиальная причина в том, что если мы не собираемся счищать флюс, мы должны убедиться, что любые остатки, оставшиеся после операции ручной пайки, безопасны.

Все флюсы без очистки работают по одному и тому же принципу. Они начинают с активной химии, которая деактивируется циклом термического нагрева, независимо от того, идет ли речь о пайке оплавлением, волной или ручной пайке.

Ну и конечно с ручной пайкой и жидким флюсом это огромная проблема. Слишком много флюса, отходящего от стыка, не нагретого должным образом. Если его не счистить с платы, теперь у вас есть незачищенные флюсовые материалы, которые все еще активны, потому что они не были нагреты достаточно, чтобы деактивировать их.

Таким образом, традиционное решение состоит в том, чтобы не использовать дополнительный флюс, будь то бутылка или ручка, а использовать припой с сердечником. Основной механизм заключается в том, что флюс выходит только тогда, когда вы нагреваете проволоку, поэтому весь флюс будет достаточно хорошо нагрет и, следовательно, деактивирован должным образом, так что оставленный вами остаток будет безопасным.

Вы можете получить проволоку для припоя разного диаметра, а также разную концентрацию и количество флюса в проволоке. Это традиционная книжная техника, но мы думали и о других, не так ли, Фил?

Фил

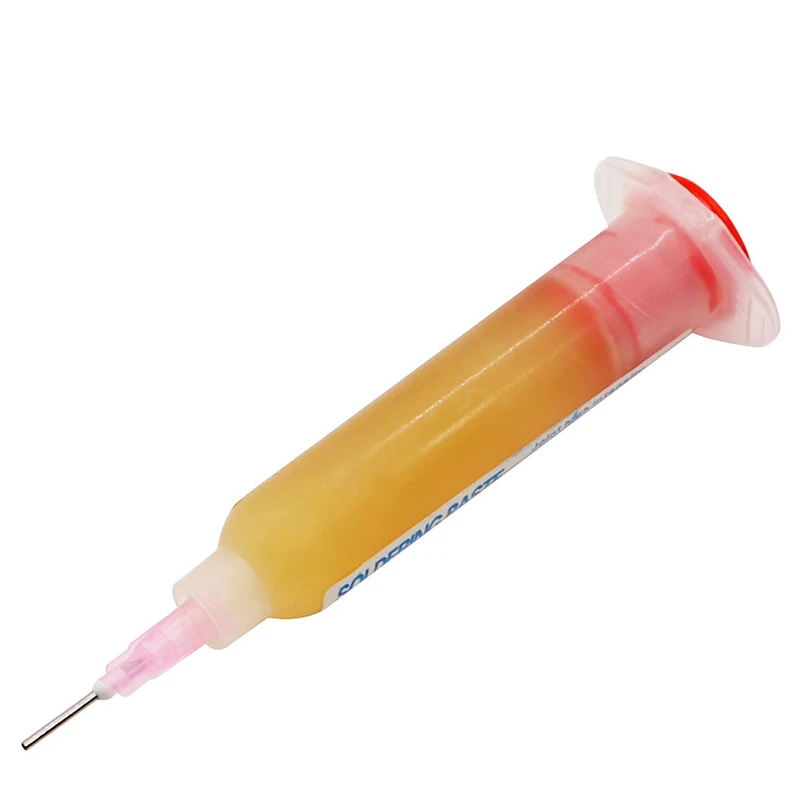

Да, еще один вариант – использовать очень маленький шприц с паяльной пастой. Прежде всего, вы будете использовать тот же состав или, возможно, тот же состав, который вы используете для пайки оплавлением, методологии массовой пайки.

А во-вторых, вы знаете, что соотношение будет правильным. Обычно это делается с помощью, скажем, 50-граммового шприца или больше, но 50-граммовый шприц легко использовать в местах пайки вручную, вероятно, этого должно быть достаточно.

Jim
Помните, что поскольку флюс смешивается с припоем, все они будут нагреваться, когда вы расплавите пасту. У вас нет проблем с жидким флюсом или материалами из флюсовых ручек, где жидкий флюс может отходить от соединения и не нагреваться должным образом.

Фил
Очень хорошо. Что ж, надеюсь, это отвечает на вопрос П.Д.

Джим
Помни, что бы ты ни делал, не пай, как мой брат.

Фил
Не паяй, как мой брат, и держи детей подальше от бутылок с флюсом.

Комментарии

Я нахожу флюсовую пасту в шприце идеальным решением, но вы должны убедиться, что ваш дозирующий наконечник очень маленький, чтобы не дозировать лишнее количество.

С. Дэвис, Siemens Canada

Я хотел бы подчеркнуть тот момент, что использование дополнительного флюса является предпочтительным. Я бы добавил, что настоятельно рекомендуется использовать флюс, специально разработанный для переделки, а не тот, который используется на волне/селективе.

Тим О’Нил, AIM

Если вы можете использовать пастообразный флюс без отмывки, его можно наносить с помощью очень маленького остроконечного зонда. Используя этот метод, вы можете добиться высочайшей точности, применяя флюс только к стержню и контактной площадке.

Марк Карчевски, Benchmark Electronics

Я часто использую ватные аппликаторы. Они помогают наносить минимальное количество флюса и наносить его точно.

Мне любопытно, почему бы не использовать бутылки с флюсом. Вы имеете в виду использование флакона для дозирования или отказ от флаконов с флюсом, на которые вы надавливаете, чтобы получить флюс? Я использую тот, где я нажимаю и получаю небольшое количество флюса на хлопковом аппликаторе. Я делаю что-то, чего не должен делать?

Я содержу бутылочку в чистоте, так что не думаю, что мне следует беспокоиться о загрязнении, но стоит ли?

Дэвид Т.

Я предпочитаю использовать припой с водорастворимым флюсом внутри. Его можно легко смыть, если на большой площади, а на меньших пространствах прекрасно работает смоченное бумажное полотенце на кончике пинцета.

Линда Кляйн, Сабина

Еще один инструмент, на который следует обратить внимание, — это гелевые флюсы. Например, у Nordson есть линейка пастообразных флюсов, дозируемых из шприца: http://www.nordson.com/en/divisions/efd/products/solder-paste/fluxplus-paste-flux.

Райан Маллиган

Я нашел инструмент для решения проблемы с флюсом для ручной пайки, о котором вы двое рассказываете в этом выпуске. То есть ручка-кисть (BONKOTE) BON-102 наносит флюс только там, где вы его наносите. Отличный инструмент, посмотрите!

Роберт Хант, Инстрон

Если у вас есть твердый припой, другой метод заключается в том, чтобы окунуть проволоку во флюс, который вы хотите использовать, а затем припаять компонент. Это дает вам контролируемое количество флюса, при этом флюс не распределяется по всей плате.

Скотт Хеннен, Bourns, Inc., США

Флюс без очистки для ручной пайки — это неправильное название, и при его использовании требуется очистка. Лучше избегать, убегающий флюс может стать активным при более высокой рабочей температуре – > 40 ° C и вызвать поверхностное сопротивление изоляции или нарушения электрохимической миграции.

KN Murli, Astra Microwave Products Ltd. , Хайдарабад, Индия

Я работаю в инженерной лаборатории и столкнулся с той же проблемой. Спасибо за идею “очень маленького шприца с паяльной пастой”. Звучит как очень рабочее решение.

Даниэль Киндиг, UQM Technologies, Inc.

Обсуждение на доске
Платы для пайки, не выдерживающие ударных испытаний
Каков срок службы профильной доски?
Лучший метод переработки ультрамикрочипов
Загрязнение окалиной после селективной пайки
Входящие печатные платы — насколько чисты?
Должны ли мы инвестировать в трехмерный оптический контроль?
Как восстановить деформированные печатные платы?
Проблемы с остатком ремонта BGA

БОЛЬШЕ РАЗГОВОРОВ НА СОВЕТЕ

Спросите экспертов
Штифт в капле припоя
Конформное покрытие для помещений с низкой влажностью
Пайка многослойных керамических конденсаторов
Пакеты с застежкой-молнией и пакеты с термосваркой
Неисправности загрязнения контактного флюса Gold Edge
Проверка сплава паяльной пасты
Выделение флюса из изолированных проводов
SOT (маленький контурный транзистор) Трещины корпуса

БОЛЬШЕ СПРОСИТЕ У ЭКСПЕРТОВ

Остаток флюса и выборочная пайка

Время считывания (слов)

Хай Х. Фам, RPSA

Во время пайки волной припоя большая часть флюса смывается с печатной платы; это не относится к селективной пайке. Во время селективной пайки нанесенный флюс может распространяться за пределы пути припоя туда, где нет действия промывки припоем для его удаления или недостаточного нагрева, чтобы сделать флюс безопасным. Следовательно, оставшиеся остатки флюса могут быть активны как концентрированные ионные остатки и давать скрытые дефекты. Текущие методы испытаний на ионную чистоту не выявляют концентрированных ионов, оставшихся на печатной плате при обработке с помощью селективной пайки.

Флюс необходим во всех автоматизированных операциях пайки. Он разработан для удаления тусклой пленки с поверхностей пайки при подготовке к пайке и для защиты очищенных поверхностей от повторного окисления. Флюс способствует передаче тепла от источника к зоне паяного соединения, позволяя припою контактировать с поверхностью основного металла. Остатки, образующиеся в результате флюса, также могут влиять на работу электронных схем. Например, флюс, оставшийся вокруг выводов ИС, может вызвать утечку тока между выводами, что приведет к коротким замыканиям. Это основная причина того, что ионные тестовые системы используются на сборочных линиях электроники; он также поддерживает работу лабораторий для испытаний ионной хроматографии (IC) и сопротивления поверхностной изоляции (SIR). Все формулы флюсов, даже без очистки, содержат кислотный компонент; и все неочищенные должны пройти достаточный тепловой цикл, чтобы стать доброкачественными или неактивными, или должны быть смыты в операции последующей очистки.

Рис. 1. Рост дендритов.

Согласно независимому тестированию*, большинство наблюдаемых проблем связано с остатками флюса при пайке. Проблема в том, что поток распространяется по поверхности электронных выводов и в поле время, температура и влажность сближают их. Согласно испытаниям, это может произойти со всеми формулами флюса, но наихудшие случаи наблюдаются, когда используется тип флюса без очистки, который имеет возможность инкапсулировать себя во время прохождения теплового цикла. При этом ионные загрязняющие вещества инкапсулируются, поэтому они не обнаруживаются при ионном тестировании, а герметик затвердевает. Как только это происходит, активные ингредиенты начинают работать, и загрязнение начинает расти.

Селективная пайка

Независимо от формулы, все флюсы создают уникальные проблемы для селективной пайки. Это связано с тем, что флюс никогда не подвергается широкому нагреву по сравнению с традиционными приложениями для пайки волной или оплавлением. Термин «селективная пайка» или «одноточечная пайка» направляет тепло на небольшую определенную область. Поскольку тепло при пайке точно определено, флюс имеет возможность растекаться и не всегда нагревается достаточно, чтобы полностью сгореть.

Компания, у которой уровень брака более 20% при селективной пайке, несмотря на то, что проверка ионографом на производственной линии показала, что платы прошли проверку, вызвала аналитическую лабораторию. В испытательной лаборатории технические специалисты помещают платы в испытательную камеру ускоренного жизненного цикла. Результаты показали быстрый рост дендритов. Дендриты разрастались из-за скопившихся на платах остатков флюса (рис. 1). Этот рост происходил в полевых условиях, поскольку продукт подвергался ежедневным изменениям температуры и влажности.

Флюс, который мигрирует за пределы места пайки, может оставить значительное количество ионных остатков (рис. 2 и 3). Текущие процедуры ионных испытаний используют площадь поперечного сечения печатной платы для получения Mg ионного загрязнения/см2. Однако при селективном флюсе имеет смысл применять только область пути флюса, определенную для более точного определения концентрации ионных остатков.

Модификация оборудования для ионных испытаний поможет обнаружить загрязнения при селективной пайке, но настоящая цель состоит в том, чтобы устранить или уменьшить загрязнение флюсом до нелетального уровня, сохраняя при этом определенные преимущества селективной пайки. Была создана площадка для проверки теории о том, что предварительный нагрев перед флюсованием уменьшит распространение флюса и, следовательно, уменьшит загрязнение. После того, как миграция флюса будет контролироваться, должен существовать метод настройки любой системы ионного анализа на производственной линии для точного считывания конкретных уровней загрязнения. Более ранние тесты миграции флюса показали, что предварительно нагретые печатные платы показали меньшую миграцию флюса, чем платы, обработанные флюсом при температуре окружающей среды. Это связано с тем, что флюс испаряется быстрее, чем распространяется. Если бы это оказалось правдой, гипотеза заключалась в том, что загрязнение ионным потоком должно быть ниже при испытаниях в этих условиях.

Рис. 2. Соединитель с коррозией из остатков флюса.

Образцы припоя были изготовлены из ламината FR-4 размером 6″ × 6″, с нанесенной на обе стороны паяльной маской. Использовался бессвинцовый припой 96,5Sn/3,5CuAg. Небольшая печь периодического действия была установлена ​​на линии подачи припоя, и динамическая ионная испытательная система проверяла образцы до и после каждого прохода припоя. Две аналогичные системы селективной пайки использовались для проведения реальных операций пайки. Чтобы увидеть, влияет ли метод нанесения флюса на миграцию флюса, в одном использовалось распылительное сопло, а в другом использовалось струйное флюсовое сопло. За исключением этих форсунок, рабочие параметры двух систем были идентичными.

Были выбраны три часто используемых состава флюса (флюс A**, флюс B*** и флюс C****) и три метода нагрева:

  • Температура окружающей среды,
  • Предварительный нагрев печатной платы до 125°C перед нанесением флюса,
  • Последующий нагрев печатной платы до 125°C сразу после нанесения флюса.

Испытания проводились при нанесении селективного флюса и последующей пайке. Затем были проведены те же тесты с использованием одного или обоих методов нагрева платы. Для испытаний на нагрев плиты использовали встроенную печь периодического действия.

Результаты испытаний

В таблице 1 показаны результаты определения количества ионов, присутствующих на образцах образцов, припаянных сначала обычным способом (температура окружающей среды), а затем сравнение с полученным остатком флюса при проведении того же испытания с использованием нагретых плат. Были протестированы все формулы флюса, а также оба метода нанесения флюса.

При ионном тестировании ионы, возникающие из флюса, вызывают проводимость в тестовом растворе, о чем сообщается как о загрязнении. Поэтому эти тесты предназначены для измерения количества ионов, оставшихся на определенной области платы. Система содержит испытуемый раствор в резервуаре, куда раствор перекачивается из резервуара и распыляется на испытуемый образец. Затем он возвращается в резервуар и проходит датчики удельного сопротивления на обратном пути к насосу. В конце процедуры результаты подсчитываются и отображаются. Обычно уровни загрязнения усредняются по всей площади печатной платы, и именно здесь возникает проблема с тестированием небольших участков, обрабатываемых при селективной пайке. Для точного теста площадь платы была скорректирована от расчетной до только площади, покрытой флюсом. В этом случае площадь была изменена с 36 кв. дюймов до 5,8 кв. дюймов для испытательного образца размером 6 × 6 дюймов.

Рис. 3. Заселенная печатная плата, показывающая обширную коррозию остатков флюса.

Следуя этой концепции, любой, кто использует технологию селективной пайки, может получить точные результаты ионной чистоты, рассчитав фактическую форму флюса/площадь пайки, продолжительность, время и объем раствора. Пользователь должен ввести фактический путь флюса, а не общий размер платы, как это бывает при тестировании приложения волной или оплавлением. Результаты испытаний доказывают, что нагрев платы — до или сразу после нанесения флюса и перед пайкой — значительно снижает миграцию флюса, при этом предпочтительным методом является предварительный нагрев перед флюсованием.

Результаты показывают, что предварительный нагрев снижает концентрацию концентрированных ионных остатков, остающихся в результате селективной пайки. Тем не менее, необходимо решить проблему паяемости и потенциального ухудшения паяемости. Остаются вопросы относительно того, сколько тепла можно использовать и с какими формулами флюса. Для некоторых составов более высокие температуры могут не только уменьшить миграцию флюса, но и полностью инертизировать флюс; и, следовательно, паяемость платы. Это особенно применимо при использовании составов флюса без очистки, которые продемонстрировали высокие проблемы со стойкостью флюса. В отличие от многих других флюсов на основе органических кислот, он теряет свою флюсующую способность при нагревании. Это тонкий баланс, к которому нужно подходить с осторожностью.

Максимальная скорость предварительного нагрева обычно принимается равной 2°C/сек. Повышение температуры платы от комнатной до 100°C заняло бы около 40 секунд. Как только отношения уровня тепла к потоку будут достаточно изучены, можно будет разработать систему для решения этой проблемы.

Было отмечено, что 10 мкг NaCl/см2 приводят к 100% отказам в течение 24 часов при 75°C/95% относительной влажности (ОВ). Чистым состоянием часто считают <1 мкг NaCl/см2. Поэтому, помимо всех других возможных действий по уменьшению загрязнения флюса, лучше всего тщательно очистить платы после обработки. В дополнение к регулярному ионному тестированию с использованием метода, адаптированного для селективной пайки, также рекомендуется периодически брать пробы в любом цикле и отправлять их в лабораторию для тщательного тестирования ИС. Хотя это нецелесообразно на производственной линии, это хорошая мера защиты от сбоев, особенно важная, если компания начинает сталкиваться с учащением сбоев в полевых условиях.

Заключение

Большинство производителей не испытывают значительных проблем с существующими технологическими параметрами селективной пайки, однако причины для беспокойства очевидны. При проведении испытаний на ионную чистоту для процессов селективной пайки важно скорректировать параметры процесса испытаний для печатных плат, подвергающихся селективной пайке, чтобы собрать все данные. Если показаны неприемлемые уровни загрязнения, отрегулируйте процесс соответствующим образом.

Хотя тесты показывают, что предварительный нагрев платы снижает вероятность загрязнения флюсом, этого не следует делать, пока не будет проведено полное испытание, чтобы определить, что высокая температура не аннулирует флюс и не ухудшает паяемость платы.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
