Содержание

Подручные средства в качестве флюса для пайки

Флюсами называют вещества органического или неорганического состава, используемые при пайке металлов. Их назначением является уменьшение сил поверхностного натяжения расплавленного припоя и обеспечение лучшего равномерного его растекание.

К тому же флюс защищает поверхность пайки от воздействия кислорода, и тем самым препятствует окислению. Во многих случаях самодельный флюс может заменить жидкость или порошок, приготовленный на производстве. Надо лишь знать, какие материалы для него использовать.

Основные виды

Флюсы бывают активными (кислотными) и пассивными (бескислотными).

Первые активно воздействуют на верхний слой металла в процессе пайки, частично изменяя его химическую структуру, вторые просто смывают с поверхности окислы и создают тонкую пленку, препятствующую доступу кислорода.

Активные флюсы после применения необходимо смывать с поверхностей спаянных деталей, так как остатки вещества могут вызвать коррозию. Смывать можно водой с небольшим добавлением щелочи.

В качестве флюсов используют паяльную кислоту, канифоль, паяльный жир, флюс-пасты. От вида материала и его характеристик зависит качество пайки различных металлов.

Ведь для каждого конкретного случая, в идеале, нужно подбирать наиболее подходящий состав.

Флюс может входить в состав паяльной пасты или быть запаянным в полую трубку из припоя, чтобы повысить удобство производства паяльных работ.

В продаже имеется множество готовых флюсов для пайки в твердом, жидком и гелеобразном состоянии. Если же понадобилось срочно выполнить паяльные работы, а расходных материалов под рукой не оказалось, можно приготовить такой состав самостоятельно, используя подручные средства.

Конечно же, самодельный, приготовленный на скорую руку флюс будет уступать по качеству и характеристикам произведенному в заводских условиях, но обеспечить качественное состояние пайки он сможет.

Аспирин и лимонная кислота

Для изготовления флюса можно использовать любые вещества, обладающие хорошими растворяющими и антиокислительными свойствами.

Это могут быть:

  • спирты;
  • кислоты;
  • растительные и животные масла.

Простейший флюс готовят, растворив таблетку или порошок ацетилсалициловой кислоты в воде. Ацетилсалициловая кислота есть в аптечке почти в каждом доме (это самый обычный дешевый аспирина). Растворять таблетки или порошок необходимо до тех пор, пока не исчезнет осадок.

Применяют также порошок лимонной кислоты (белые гранулы).

Встречаются советы использовать лимонный сок, однако он довольно слаб, поэтому эффект от его использования будет малозаметным.

При пайке аспирином или лимонкой выделяется много газа, поэтому помещение, в котором с ними работают, должно быть оборудовано вытяжкой или хорошо проветриваться.

Спирт, глицерин, канифоль

Можно получить неплохой спиртоканифольный флюс растворением канифоли в этиловом спирте. Предварительно нужно канифоль растолочь в ступке как можно мельче.

Канифоль в спирте растворяется очень медленно, и от тщательного ее измельчения будет зависеть скорость приготовления флюса. После перемешивания спирта с канифолью, лучше оставить будущий флюс на несколько часов для завершения растворения.

Можно ускорить процесс, поместив раствор в стеклянную закрывающуюся тару и нагревая до 80 ℃ на водяной бане. Спиртоканифольный флюс совершенно нейтрален и после производства пайки даже не требует смывки.

Этиловый спирт можно с успехом заменить глицерином. Такой глицериновый флюс получится гуще, чем спиртоканифольный и пользоваться им будет удобнее. Растворение канифоли в этом случае замедлится.

Гораздо эффективнее будет вначале растворить ее в спирте, и после этого перемешать с глицерином. В этом случае значительно повысится активность состава, но придется обязательно смывать остатки с паяных заготовок.

Даже канифоль вполне реально приготовить самостоятельно, хотя это потребует времени. Надо собрать в теплую сухую погоду смолу-живицу со стволов сосен и переплавить ее.

Можно использовать при пайке в роли флюса или его компонента, канифоль для струнных смычковых инструментов. Она очень высокого качества и хорошо очищена. Но цена ее гораздо выше, чем у паяльной канифоли.

Соляная и фосфорная кислота

Очень эффективный флюс получается, если растворить в соляной кислоте гранулы цинка. Для этого концентрированную кислоту нужно разбавить в равных долях с водой и залить этим раствором гранулы, помещенные в стеклянную посуду. Для полного растворения потребуется цинк из расчета 412 г на 1 л соляной кислоты.

Процесс растворения будет сопровождаться бурным выделением водорода из кислоты, поэтому приготовлением лучше заниматься в помещениях с очень хорошей вентиляцией и вдали от открытого огня.

При помощи полученного из соляной кислоты флюса успешно паяют стальные заготовки. Если в раствор добавить нашатырь (столько же, сколько цинка), то использовать такой состав можно при пайке совершенно любых металлов и сплавов.

Хороший флюс – фосфорная кислота. Ее используют при пайке нихрома и нержавеющей стали.

Жидкие флюсы лучше всего наносить тонкой кистью, а хранить их надо в плотно закрывающейся стеклянной посуде с узким горлом.

Применение жира

Флюс для пайки можно сделать из жира с достаточно высокой температурой плавления. Тогда при комнатной температуре он не будет сам размягчаться, что облегчит работу с ним.

Чтобы получить такой флюс, жир необходимо перетопить и смешать с растолченной канифолью и нашатырем в определенной пропорции. На три части жира по объему понадобиться столько же нашатыря и одна часть канифоли.

Готовый флюс для удобства использования можно поместить в корпус медицинского одноразового шприца и при необходимости выдавливать нужное количество.

Если нет уверенности в том, подходит ли самодельный флюс для пайки детали, то можно провести маленькое исследование. Необходимо распределить приготовленное вещество по поверхности кусочка такого же металла, который предстоит паять.

Если при нагревании флюс равномерно распределился по поверхности, то он признается годным для пайки. Если же собирается шариками и стекает, то такой он сможет обеспечить удовлетворительную смачиваемость детали.

Свойство растворять оксидную пленку на поверхности металла проверяется смывкой нанесенного флюса. Если поверхность после смывки остается чистой, то флюс хорошо растворяет оксиды. Напротив, если остались следы окисной пленки или ржавчины, то пайку с этим флюсом производить нельзя.

самодельный паяльный жидкий флюс и флюс-гель для пайки серебра. Как сделать другие флюсы самому?

По-настоящему качественная и быстрая пайка недостижима без использования флюсов. Флюс – составной или простой реагент, позволяющий сделать пайку кабелей, проводов и радиодеталей более качественной и надежной.

Какие вещества можно использовать?

Наложить при пайке одну или несколько капель обычного оловянно-свинцового припоя на зачищенное, полностью подготовленное соединение деталей и/или проводов без вспомогательных реагентов весьма затруднительно.

Эти реагенты, или паяльные флюсы, подразделяются на органические и неорганические. По кислотности флюсы также делятся на активные (кислотные) и неактивные (бескислотные). Первые воздействуют на поверхностный слой спаиваемых металлов и отчасти изменяют их химический состав, из-за чего их после пайки необходимо смывать, так как паяный стык может со временем окислиться.

Вторые не требует удаления – являясь чаще всего органическими, они даже защищают паяное место от попадания воды.

Самыми простыми из широко и давно известных являются хлорид цинка и канифоль. Хлорид цинка, или так называемую паяльную кислоту, можно заменить на лимонную или аспириновую (ацетилсалициловую). Канифоль также хорошо растворяется в спирте или глицерине. К наиболее опасным флюсам относят вещества, включающие в себя соляную и фосфорную кислоты. Самые сложные составы могут содержать в себе сурочий или китовый жир, смешанный с канифолью и нашатырем (хлорид аммония).

Любой паяльный флюс имеет три направления предназначения.

  1. Защита нагревающихся металлов и сплавов, из которых состоит заготовка, и самого припоя от образования оксидной пленки. Дело в том, что при значительном разогревании (до 300 градусов) она образовывается в десятки раз быстрее, чем при нормальных условиях. Она препятствует контакту припоя с заготовками. Задача паяльного флюса – не допустить образования этой плёнки.

  2. Предварительная очистка поверхности свариваемых заготовок от большинства посторонних реагентов, ухудшающих качество пайки. Это отдалённо напоминает шлак, который вовремя не сбили со сварного шва и продолжили варить заготовки дальше.

  3. Снижение значения силы поверхностного натяжения припоя с целью более равномерного его растекания. При этом паяная точка имеет аккуратный и законченный вид.

Хлорид цинка используют для пайки стали. Исключение – нержавеющая сталь: здесь уже применяется фосфорная кислота. Медь, золото, серебро и покрытая их слоями сталь и алюминий паяются при помощи спиртовых и флюсов, содержащих в себе органические кислоты. А вот для пайки чистого алюминия или латуни применяется, например, флюс на основе китового жира и припой, содержащий данный металл (либо сплавы на его основе).

В каждом конкретном случае важно правильно подобрать нужный флюс.

Промышленные флюсы в последнее время всё чаще вводятся как гель в полость трубки из припоя, что обеспечивает мастеру дополнительные удобства при высоком темпе паяльных работ. Самодельные же флюсы не обладают такими достоинствами – их необходимо наносить при помощи кисточки перед наложением на спаиваемые детали припоя.

Способы приготовления

Флюс для пайки, приготовленный своими руками и в домашних условиях, по свойствам и консистенции значительно проигрывает промышленному составу. Однако он, как и магазинный, значительно облегчит и ускорит сам процесс.

Хлорид цинка готовится на основе соляной кислоты. Её можно купить в таблетках в аптеке – эти таблетки используют пациенты, чей желудок не вырабатывает в нужном количестве соляную кислоту, входящую в состав желудочного сока. В данном случае источник цинка – это обычные солевые батарейки. Они имеют цинковый стакан, из которого при разборке извлекаются графитовые стержни и порошкообразные реагенты, являющейся частью электрохимической системы такой батарейки. С одной батарейки можно получить несколько граммов чистого цинка.

Соляная кислота в таблетках разводится в небольшом количестве воды, затем в неё опускается цинковая пластинка.

На литр соляной кислоты потребуется 412 г чистого цинка. Добавление такого же количества аммиака позволит использовать этот флюс для пайки алюминия – он является самым сложным в пайке, так как прочная оксидная пленка образуется на нём почти мгновенно.

Соляная кислота заменяется и фосфорной – схема приготовления орто- и метафосфата цинка всё та же. Для создания флюса на основе крепких (минеральных) кислот используйте стеклянные емкости.

Ацетилсалициловая или лимонная кислота растворяются в воде – одна часть порошкообразной кислоты на одну или несколько частей воды, при этом осадка быть не должно.

Канифольно-спиртовые флюсы создаются следующим образом:

  • канифоль измельчают в ступке или в ложке до мелкого порошка, причем чем меньше каждая гранула канифоли, тем быстрее она растворяется в спирте;
  • в этанол или глицерин добавляют ровно столько канифоли, чтобы через несколько часов не оставалось осадка, а если всё же осадок образовался и не растворяется, значит, дозировка канифоли превышена;
  • когда жидкого состава становится все меньше, более твердый осадок разбавляют нужным количеством спирта или глицерина.

Глицериновый флюс гуще спиртового, пользоваться им намного удобнее – он менее текуч.

Также растворенную в этиловом спирте канифоль можно перемешать с глицерином. Такой комбинированный состав еще более действенен, но требует смывания после пайки.

Обычная канифоль готовится самостоятельно. Соберите живицу со стволов деревьев в тёплую погоду и переплавьте ее при 150 градусах.

Флюс на жировой основе создается следующим образом: на три части жира и три части аммиака используется одна часть канифоли.

Рекомендации

В результате химической реакции с неорганической кислотой выделяется много водорода – хлорид цинка делают в хорошо проветриваемом помещении. Дождитесь прекращения реакции. Это означает, что вся кислота превратилась в цинковую соль – сама кислота при случайном попадании на кожу рук разъедает её.

Детали из железа и стали, покрытые ржавчиной, запаять не удастся. Очистите их от ржавчины перед пайкой.

Все флюсы хранятся в стеклянных емкостях с притертыми пробками.

Заключение

Правильно приготовленный флюс равномерно растекается и смешивается с припоем непосредственно в процессе пайки. Комкование флюса, образование из него шариков при нагревании затрудняет пайку.

Как сделать флюс для пайки своими руками, смотрите далее.

Как сделать флюс для пайки своими руками

Флюс обеспечивает стабильное горение дуги, способствует формированию надежного сварного соединения, выводит из сварочной зоны ненужные примеси и в целом улучшает качество работы. Флюс можно купить в магазине, современный производители предлагают большой ассортимент. Но мы предлагаем вам сделать флюс самому. Это не займет много времени, зато сэкономит ваши деньги.

флюс для пайки

В основном, паяльный флюс используется для сварки проводов и мелких деталей. Существует также специальный флюс для пайки bga. В этой статье мы поделимся «рецептом» изготовления различных видов флюса или, проще говоря, припоя, который можно использовать в большинстве мелких паяльных работ.

Содержание статьи

Разновидности

Прежде чем приступить к изготовлению флюса, нужно разобраться в его разновидностях и особенностях. Чтобы соединить две детали нужно выдерживать в сварочной зоне определенную температуру, в зависимости от металла она может сильно варьироваться. При этом температура плавления припоя должна быть заметно выше температуры плавления металла, с которым вы работаете. Отсюда вытекают особенности выбора флюса. Нужно учитывать материалы, которые вы соединяете друг с другом, температуру их плавления и прочность.

Если говорить обобщенно, то флюсы бывают твердыми и мягкими. Твердые флюсы отличаются высокой температурой плавления, а мягкие — низкой. Их также называют тугоплавкими и легкоплавкими. Если свариваемая деталь тонкая, то используйте мягкий флюс. Если она большего диаметра и требует длительного прогрева, то используйте твердый тугоплавкий припой.

паяльный флюс

Тугоплавкий флюс (или припой) плавится при очень высокой температуре (от 400 градусов по Цельсию) и обеспечивает формирование прочного соединения. Но при использовании такого флюса детали часто перегреваются и могут не работать. Эта проблема особенно актуальна для радиотехников и всех, кто увлекается электроникой.

Легкоплавкий флюс плавится при низких температурах и позволяет использовать его при работе с платами и схемами, например. Такой флюс состоит в большей степени из свинца, и в меньшей степени из олова. Может дополнительно содержать в своем составе примеси других металлов. Существуют отдельные легкоплавкие флюсы, которые плавятся при температуре до 150 градусов. Их используют при работе с транзисторами.

Качественный флюс должен беспрепятственно проводить тепло, обеспечивать прочность сварного соединения, хорошо растягиваться, защищать шов от коррозии и быть устойчивым к температуре плавления металла.


Производители выпускают флюс для пайки в виде проволоки, трубочек с канифолью, лент и многих других. Большинство мастеров использует прутья из олова диаметров не более 5 мм. Также существует так называемые многоканальные припои, в которых есть несколько источников флюса. Такие припои обеспечивают особенно прочное соединение. Их продают в виде бобин, спиралей и мотков. Если вы будете использовать припой лишь один раз, то можете приобрести кусочек проволоки, вам будет достаточно 5 сантиметров. Для пайки плат и схем используется флюс-трубочка, с колофонием внутри. Этот припой отлично подойдет для соединения деталей из серебра или латуни.

Вне зависимости от типа флюса, который вы используете, место пайки после работы нужно протереть тряпкой, предварительно смоченной в ацетоне. Сам шов можно очистить с помощью небольшой жесткой щетки, предварительно смоченной в растворителе.

Сама пайка как способ соединения металлов имеет ряд свои преимуществ. С помощью нее можно добиться прочного и герметичного шва, устойчивого к коррозии и окислению. Также для пайки не нужны специальные навыки, эту работу может выполнить человек с минимальными теоретическими знаниями.

Инструкция по изготовлению флюса

Итак, как сделать флюс для пайки своими руками? Все зависит от назначения. Если вам нужно спаять тонкие провода, то можно использовать прутки диаметром 1 мм. Их мы будет изготавливать сами.

Нам понадобится маленькая бутылка или любой другой сосуд с плоским дном. В дне проделываем отверстие с диаметром, который нам необходим (в данном случае 1-2 мм). Берем свинец или олово и плавим его с помощью газовой горелки. Заливаем в нашу бутылку. Из отверстия начнет вытекать расплавленный металл, вам нужно заранее подготовить поверхность. Вы можете использовать лист жести, например. Полученные «прутки» должны застыть, затем их нужно разрезать.  Опытные мастера используют специальные формы для изготовления прутков. Посмотрите также обзор на флюс для пайки bga.


Также существуют жидкие флюсы, флюсы в виде геля или пасты. Они сейчас очень популярны и есть в ассортименте любого производителя. Это не удивительно, ведь такие флюсы не вызывают окисление, препятствуют образованию коррозии, не проводят ток и место пайки не нужно очищать после работы. Такой флюс тоже можно изготовить дома.

Нам понадобятся кристаллы канифоли, которые нужно растолочь в порошок. Заверните кристаллы в плотную ткань и постучите по ним молотком (желательно, молотком для работ по дереву или кухонным молотком для мяса).  В соотношении один к одному смешиваем порошок и спирт. Спирт можно приобрести в аптеке. Желательно смешивать в стеклянной емкости, например, небольшой банке. Тщательно размешиваем спирт с порошком и ставим банку в горячую воду. Еще раз тщательно все перемешиваем до однородной консистенции. Готово! Полученный флюс можно использовать с медицинским шприцом или залить его в пустую бутылочка из-под лака для ногтей.

При пайке могут выделяться вещества, опасные для вашего здоровья. Используйте в своей работе защитные перчатки, маску и очки. Не приобретайте флюсы от малоизвестных производителей, не гонитесь за самой низкой ценой. По возможности изготавливайте флюс самостоятельно. Соблюдайте технику безопасности. Так вы сократите вероятность отравления парами флюса.

Вместо заключения

Теперь вы знаете, как приготовить флюс для пайки в домашних условиях. Этот навык понадобится и тем, кто пользуется флюсом редко, и тем, кто использует его постоянно в своей работе. Не нужно обладать особыми навыками или искать редкие компоненты. Все материалы для изготовления флюса можно найти в радиотехническом магазине или аптеке. Опишите в комментариях свой опыт изготовления флюса, чтобы помочь другим новичкам, и делитесь этой статьей в своих социальных сетях. Желаем удачи!

[Всего: 5   Средний:  2.8/5]

флюс типа rma своими руками

Любой радиолюбитель, использующий пайку, знает как важны припой, флюс, паяльник. Но ни один из компонентов технологии так не окутан тайной как флюс. Припой существует всего несколько основных видов, паяльники есть лишь нескольких типов. А флюса разного - великое множество, и разговоров вокруг него ещё больше. Канифоль - это основной флюс, его все знают. И по праву любят все, за его достоинства.
Это смола хвойных деревьев, переработанная живица. Высокомолекулярное вещество растительного происхождения содержащее жирные кислоты. Оно обладает идеальной вязкостью и смачиваемостью поверхностей при температуре плавления олова. Канифоль не даёт нагретому металлу окисляться, защищая от кислорода плёнкой, обезжиривает поверхность, позволяя легкоплавким металлам растекаться по поверхности, вступая в соединение в поверхностью и облуживая её. Когда канифоли много, часть её сгорает до углерода, загрязняя зону пайки. Чтобы канифоли попало в нужное место нужное количество, её разбавляют спиртом, так получается ещё один известный флюс - ФСК, флюс спирто-канифольный. Он наносится кисточкой в зону пайки, или же провода просто в него макаются перед облуживанием. Если углубиться в тему флюсов чуть глубже, оказывается есть ряд распространенных флюсов для разных работ: ЛТИ, ЗИЛ, ТАГС, ФТС, ФТИ, RMA... многие флюсы содержат кислоту, например самый распространенный кислотный флюс можно изготовить из соляной кислоты с цинком, цинк вступает в реакцию образуя хлорид цинка, тоже являющийся компонентом этого флюса. Это жидкий кислотный флюс и после него надо обязательно промыть соединение, иначе кислота все разъест. Есть флюсы твердые, издревле известен нашатырь - не водный раствор аммиака 10%, а хлористый аммоний. Серо-зеленый порошок или камень. При температуре пайки он разлагается с выделением соляной кислоты в рабочей зоне. Нашатырным камнем издревле зачищали инструмент перед лужением. Есть и флюс с ним на основе глицерина.
флюсы
Нужно просто взять аптечный глицерин и добавить нашатырь. Очень популярный флюс ЛТИ-120 это трехкомпонентный флюс, состоящий из спирта, канифоли, и 5% диэтиламина солянокислого. Хорош тем, что смывается полностью. Это общеизвестные флюсы на низкокипящей основе - спирт, вода. При пайке основа испаряется. Но мы знаем, что испарение отнимает энергию, в этом и проблема - место пайки переохлаждается. Паять кастрюли ими можно, но современные радиодетали очень мелкие. Легкокипящие флюсы тут не годятся. Им на смену пришли флюсы-гели. Их основной компонент, канифоль, находится в мелкодисперсном состоянии в высококипящей жидко-вязкой среде, которая сохраняет свои свойства до 300 градусов. Это глицерин, вазелин, стеарины, парафины, жиры. Если правильно подобрать состав, флюс будет обладать многими достоинствами и не иметь недостатков в виде дыма, вони, угольков, окалины, оксидов. Будет сохранять тепло в зоне пайки. Не будет разъедать металлы и проводить ток потом, если останется между дорожками платы, создавая остаточное сопротивление. Такие флюсы продаются дорого, но также много на этом рынке и подделок. Самый подделываемый известен под именем RMA-223, якобы изготавливаемый американской фирмой Amtech. Сама эта фирма малоизвестна в США и вообще не имеет такого продукта как флюс с таким названием. Лично я сварил похожий флюс сам, своими руками, из широко распространенных компонентов. Растопил паяльный жир на основе вазелина, добавил немного канифоли на спирту, капли глицерина, ортофосфорной кислоты, масла. На открытом огне лучше не делать, испарения могут вспыхнуть. Подождал пока выкипят легкокипящие компоненты, слегка остудил, подождал расслоения и слил. Пока флюс был горячим - набрал в шприц. Потом, когда он снова застыл, я его немного разбавлял бензином. Получилась желтоватая каша. Паяет изумительно. Всё что могло загрязнять зону пайки выпало в осадок ещё во время приготовления. Всё что могло вонять, улетучилось тогда же.

15 рецептов флюсов для пайки » Полезные самоделки

Слабо коррозионные флюсы более активны по сравнению с предыдущими, однако после паяния с их применением необходимо тщательно удалить остатки флюса во избежание дальнейшей коррозии изделия. К этим флюсам относятся некоторые органические кислоты, минеральные масла, глицерин и др.

Коррозионные флюсы - самые активные. Их используют преимущественно для паяния черных и цветных металлов со стойкой окисной пленкой. Эти флюсы могут приводить к коррозии металла вокруг паяного соединения, поэтому после окончания пайки изделие тщательно очищают от остатков флюса и промывают водой или спиртом. Наиболее распространенным флюсом этого типа является хлористый цинк, к которому добавляют нашатырный спирт и канифоль.

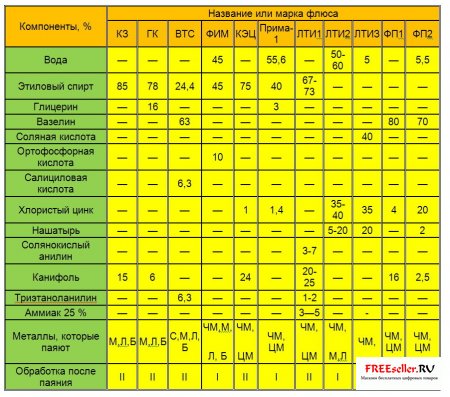

Таблица 1. Характеристики основных флюсов для паяния мягкими припоями.



Весьма удобны в работе флюсы-пасты. Они не растекаются по поверхности изделия и удобны в хранении. Основной компонент флюсов-паст - канифоль или хлористый цинк (в зависимости от требуемой активности), а загуститель - вазелин. Высокоактивную флюс-пасту можно приготовить из следующих компонентов: канифоль - 100 г, олеиновая кислота - 45 г, стеариновая кислота - 30 г, пальмитиновая кислота - 25 г. Канифоль сплавляют с кислотами при температуре 100 град. С, но не выше. Для этих целей целесообразно применять водяную баню.



Таблица. 2 Составы флюсов для пайки алюминия.




Флюс для паяния цинка и оцинкованных изделий можно приготовить из концентрированной серной кислоты, разбавленной двумя частями воды. Вместо кислоты можно использовать 50 %-ный раствор едкого натра или калия.

Паяние алюминия осуществляют при помощи специальных высокоактивных флюсов. Это связано с тем, что на поверхности алюминия и его сплавов образуется прочная пленка окислов, препятствующая соединению припоя с основным металлом. Флюсы для паяния алюминия приготавливают на основе фтористых солей и хлористого лития. Если же этих флюсов нет, окисную пленку разрушают во время паяния.

Наиболее просты флюсы №8 и № 9, однако они менее активны, нежели те, что содержат фтористые соединения. Паяют алюминий припоями, которые содержат олово, алюминий, цинк, кадмий. При самостоятельном изготовлении припоя сначала плавят цинк, потом добавляют остальные компоненты. Чтобы в процессе приготовления припоя цинк не выгорал, на поверхность его расплава насыпают порошкообразный древесный уголь.


Сборник "Паяльники и припои" составленный А.Н. Борисовым 2004

Самодельный паяльный флюс из мыла

Паяльный флюс

Чтобы приготовить паяльный флюс из мыла, нам понадобятся. Мыло "Дуру" на растительной основе, кислота (я использовал соляную, можно уксусную) и канифоль.

Если использовать мыло основанное на животных жирах, то при пайке, флюс будет очень неприятно пахнуть. Флюс для пайки, приготовленный из мыла на растительной основе, при пайке не пахнет. Пахнуть будет только ароматом используемого мыла и канифолью.

Приготовление флюса для пайки

Данный рецепт паяльного флюса, вполне конкурентоспособный с продаваемыми флюсами. Но конечно же решать Вам, что лучше, купить или сделать самому.

Необходимые компоненты для паяльного флюса

Итак, начнем, нам нужно.

Получение стеарина

Взял 3 куска мыла (можете для пробы взять половинку или четвертинку куска мыла), натер его на крупной терке.

Далее добавил к мылу горячую (не важно) воду и поставил греться на плиту. По мере нагревания изредка помешивал. Как только мыло растворилось, выключил газовую плиту.

Чтобы не испортить кастрюлю соляной кислотой, перелил мыльный раствор в пластиковый таз (если будете использовать столовый уксус, то переливать не обязательно).

В горячий мыльный раствор, вылил примерно половину этого средства, содержащего соляную кислоту. Раствор начал сворачиваться, на поверхности стали плавать хлопья стеарина.

На этом этапе нужно проверить наличие кислоты в растворе, для этого добавляем в емкость на кончике ножа, пищевую соду. Должна произойти реакция кислоты на соду в виде шипения. Если реакции нет, то нужно добавить еще кислоты. Запомните, это важно, содержание кислоты в растворе должно быть в избытке. Если шипеть не будет, то реакция пройдет не полностью и выход готового продукта будет не полным (сыпать соду нужно в сам раствор, освобождая путь к нему мешая палочкой, а не просто сверху, на стеарин, думаю тут понятно).

Дал раствору постоять 20 минут и поставил остужаться в воду (в ванну). Как только остыло до комнатной температуры, вынес на балкон, для удобства дальнейшего отделения раствора от полученного (на улице было +1 градус). В летнее время года, можно ограничится только охлаждением в холодной воде.

Настоятельно рекомендую при всех последующих операциях, держать под рукой бумажные салфетки или туалетную бумагу, чтобы вытирать руки, так полученный стеарин, жирный.
Очистка стеарина

Слил всю жидкость и промыл холодной (ледяной) водой. Собрал все в железную емкость.

Кстати, использованные емкости и принадлежности, хорошо отмываются в теплой воде со стиральным порошком (использовал Тайд).

Налил в емкость воду и поставил на медленный огонь. Нагрел до расплавления полученного стеарина. Довел раствор до кипения и варил минут 10 на медленном огне, постоянно помешивая. Затем снял с огня и поставил охлаждаться на воду.

Как только смесь остыла, подковырнул полученный стеарин, слил воду и снизу удалил рыхлый слой (выкинул его). Промыл кусок холодной (ледяной) водой, протер туалетной бумагой от остатков рыхлого слоя и воды.

Данная статья опубликована на сайте whoby.ru. Постоянная ссылка на эту статью находится по этому адресу http://whoby.ru/page/pajalnyj-fljus-iz-myla

Читайте статьи на сайте первоисточнике, не поддерживайте воров.

Смешиваем канифоль и стеарин

Отмыл железную емкость, положил туда кусок стеарина и поставил на медленный огонь. Как только стеарин растворился, то добавил туда канифоль. Канифоли взял столько же по объему, сколько получилось стеарина (важно - объем, а не вес, на фотке видно).

Помешивая, дождался растворения канифоли. Погрел еще 5 минут на медленном огне и выключил плиту. Тут самое главное не дать раствору закипеть. Просто если закипит, дыма будет много.

Разлил горячий флюс по пузырькам (не было большой емкости) и в шприц. Также на фото показано, как выгладит остывший до 20 градусов флюс (консистенция). В итоге получаем флюс для пайки Дуру.

Тест пайки флюсом

Тест пайки, паяет отлично. Пахнет только ароматам мыла и канифолью. Из трех кусков мыла по 125 грамм, получилось 400 мл. флюса.

Подводим итог

В заключении хотел сказать, что флюс для пайки не липнет, смывается водой с моющим средством, бензином и т.п. Флюс нейтральный, смывать его не обязательно, можно просто протереть салфеткой по плате, где доступно.

Также из этого флюса, можно сделать активный флюс, добавив в него нужные добавки. Например аммоний хлористый или лимонную кислоту или ацетилсалициловую кислоту или ортофосфорную кислоту. Паять платы активным флюсом не рекомендуется.

При использовании соляной кислоты, нужно брать стеклянные или пластиковые емкости, иначе она испортит посуду. При использовании 70% уксусной кислоты, можно использовать любую тару, главное не переборщить с кислотой, запах дома будет еще тот (от уксуса).

Как только кончится паяльный флюс в шприце, достаточно поставить пузырек на водяную баню. Как только флюс станет жидким, то набрать его в шприц. Или сразу расфасовать весь полученный флюс по шприцам, кому как удобнее.

Еще, не претендую на авторство данного метода, получение стеарина из мыла, довольно распространено расписано и давно. Здесь только конкретизируется получение стеарина из мыла, сделанного из растительных жиров.

Всем удачных плат.

Статью написал: Admin Whoby.Ru

Еще записи по теме



Паяльный флюс XG 50 XG Z40 RMA 223 NC 559 ASM Мягкая паяльная паста Сварочная паста Гель для печатных плат телефона Учебные материалы Solid Pure | |

Паяльный флюс XG-50 XG-Z40 RMA-223 NC-559-ASM Инструмент для сварки мягкой паяльной пастой для печатных плат телефона Учебные материалы Твердый чистый паяльник Олово материал Сварочный клей для металлообработки 4 типа склеивания

Модель


XG-50

050173 (4)

РМА-223

050109 (8)

XG-Z40

050928 (8)

NC-559-ASM

050807logo (5)

50 г

051007-4


Модель: XG-50

Ремонт паяльной пасты XG-50 (XG-500) 42 г Sn63 / Pb37 25-45um

Спецификация:

Материал: пластик + паяльная паста
Цвет: как показано на рисунке
Размер: прибл.1,30 * 1,30 * 1,14 дюйма / 3,3 * 3,2 * 2,9 см
Тип: XG-50
Сплав: Sn63 / Pb37
Микроны: 25-45 мкм

Применение:

Ремонт мобильных телефонов, компьютерные и цифровые услуги,
высокоточная пайка печатных плат SMT, процесс сварки BGA и т. д.

051007-4


Модель: RMA-223

Паяльная паста 10cc Flux Grease RMA223 RMA-223

Описание:

100% новый товар
Тип: RMA-223
Соединение высокой интенсивности
Хорошее погружение
Объем: 10 мл / 10 см3
Размеры: 95x35x23 мм

-

223 - это флюс с высокой вязкостью, не требующий очистки, его можно использовать для восстановления печатных плат, BGA, PGA, его можно использовать для пайки и реболлинга компьютерных и телефонных микросхем.
Это смесь высококачественного легированного порошка и смолистого пастообразного флюса, позволяет избежать бледно-желтого налета, поэтому доску легко чистить.

051007-4

051007-4


Модель: XG-Z40

XG-Z40 10cc шприц-паста флюс Sn63 / Pb37 25-45u

Описание:

Качество паяльной пасты, отличное смачивание, высокая надежность.
Может эффективно предотвратить разрушение печати и предварительный нагрев,
Длительная липкость, легко высыхает, время липкости более 48 часов.
Бесцветный прозрачный, не влияет на результаты теста, тонкой очистки и очистки.
Продукты смачиваются, не пересыхают и прочные, длительный срок хранения при комнатной температуре

Спецификация:

Тип: XG-z40
Сплав: Sn63 / Pb37
Микроны: 25-45 мкм
Объем: 10 куб. См

Области применения:

Адаптирован для индустрии ремонта мобильных телефонов, компьютерных цифровых услуг,
Высокоточная пайка печатных плат SMT, пайка BGA и т. Д.

051007-4

051007-4



Модель: NC-559-ASM

NC-559-ASM 10cc Экологически чистая паяльная паста без очистки для RC Drone

1. Этот продукт представляет собой паяльную пасту без очистки, с очень небольшим количеством остатков, без промывки.
2. Остаток бесцветный и прозрачный.
3. Превосходные характеристики печати с подходящей ручной и машинной печатью.
4. Подходит для BGA-шариков, полупроводниковой упаковки, ремонта.
5. Применяются северный и южный мост материнской платы компьютера, связь, графика и другие BGA.

Просто наносите каждый раз понемногу.
На данный момент это лучшая на рынке BGA, паста для исправления CSP.
При столкновении микросхемы BGA с флюсовой пастой и контактными площадками требуется покрытие.
Хорошая флюсовая паста для пайки BGA и машина независимо от ручной сварки, вероятность успеха значительно увеличивается.

Спецификация:

Вместимость: 10CC
Модель: NC-559-ASM-UV

051007-4


Модель : Паяльная паста 50 г

50 г канифоли для пайки флюс-паста паяльная смазка для печатной платы телефона

Характеристики:

100% новый и высокое качество!
Флюс канифоль используется для облегчения пайки.
Очищает и предотвращает окисление металлов, что позволяет припою создавать прочные, долговечные механические и электрические связи.
Он также действует как смачивающий агент, увеличивая текучесть припоя и повышая эффективность процесса пайки.
Идеально подходит для мобильных телефонов, ПК-карт и других сложных электронных устройств для сварки флюсом на уровне микросхем.

Технические характеристики:

Размер коробки: 6 см x 6 см x 2,2 см
Цвет: желтый

051007-4

051007-4

.

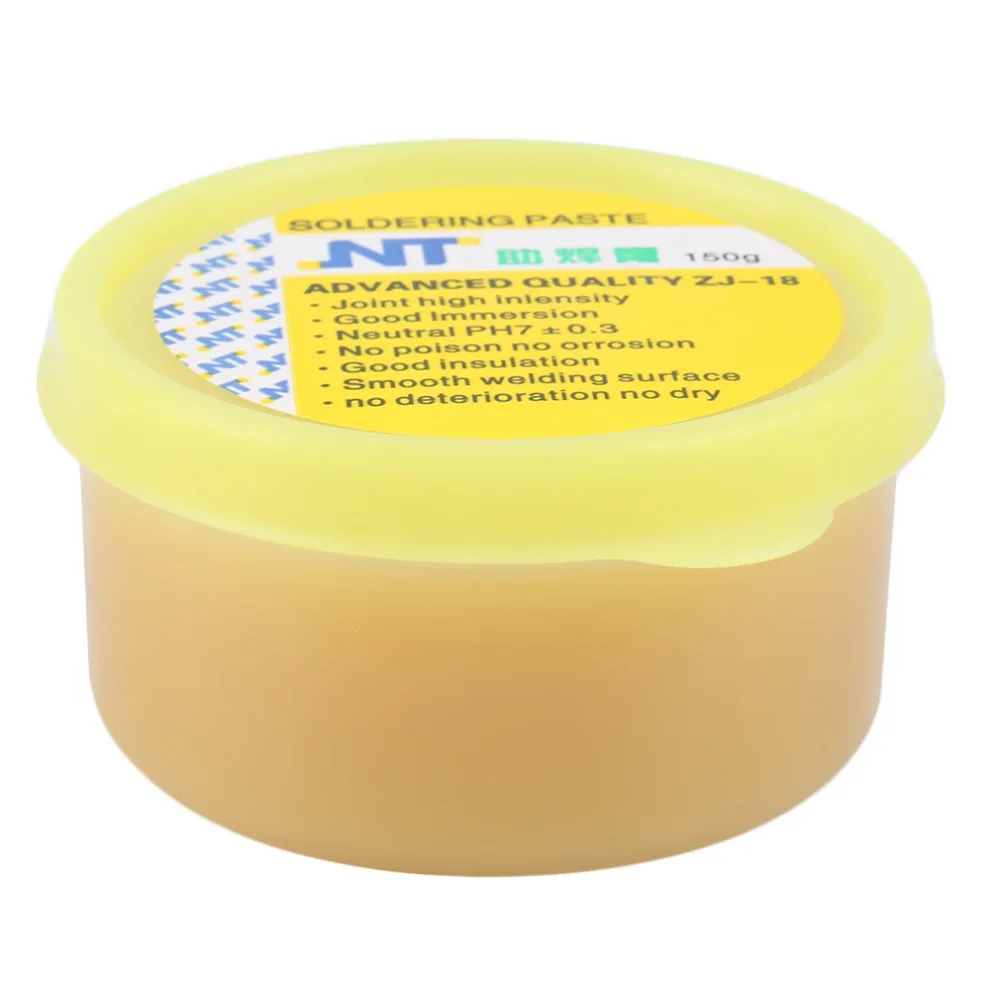

НОВЫЙ 150 г и 50 г NT Усовершенствованный экологический канифольный паяльный флюс-паста Сварочный гель Совершенно новый | |


Спецификация изделия:

Бренд: NT
Тип: 50 г и 150 г
Форма похожа на масляную пасту. Высокая прочность сцепления, нейтральное значение pH, сопротивление изоляции, гладкая поверхность сварки. Для мобильных телефонов, компьютерных карт и других сложных электронных устройств для сварки флюсом на уровне микросхем.

1, флюс очень эффективен.
2, IC и PCB не вызывают коррозии.
3, лишь немного выше точки кипения точки плавления припоя.

В пакет включено:

1xflux paste





1) Мы принимаем Alipay, West Union, TT. Все основные кредитные карты принимаются через безопасный платежный процессор ESCROW.
2) Оплата должна быть произведена в течение 15 дней с момента заказа.
3) Если вы не можете оформить заказ сразу после закрытия аукциона, подождите несколько минут и повторите попытку. Платежи должны быть завершены в течение 15 дней.


Товар будет отправлен в течение 5 рабочих дней после получения полной оплаты. Если вы не можете получить товар вовремя, пожалуйста, сначала свяжитесь с нами, мы проверим и решим проблему в ближайшее время. Мы ответим ваша почта в течение 24 часов обычно. Иногда бывает небольшая задержка из-за выходных или праздничных дней. Если вы не можете получить нашу почту через 48 часов, пожалуйста, проверьте свой спам или свяжитесь с нами по другому адресу электронной почты.

A. Мы гарантируем 100% подлинность изображений продукта.

B. Почта Китая по умолчанию.

C. Доставка в кратчайшие сроки.

D. Обеспечение качества квалифицированной продукции.



Возврат:
Если товар DOA (мертвый по прибытии), покупатели могут вернуть его в течение 14 дней, мы заменим его новым товаром после получения товара DOA .Пожалуйста, свяжитесь с нами, прежде чем отправить товар обратно.
Гарантия:
На все товары распространяется базовая 3-месячная гарантия продавца, если товар неисправен в течение 3 месяцев, мы предложим замену без дополнительного зарядного устройства (включая стоимость доставки) после того, как мы получим неисправный товар.
Если товар неисправен через 3 месяца, покупатели все еще могут отправить его обратно, мы свяжемся с поставщиками или производителем для получения гарантии. Покупателям, возможно, потребуется оплатить стоимость доставки для повторной отправки замененного товара.


Мы поддерживаем высокие стандарты качества и стремимся к 100% удовлетворенности клиентов! Отзывы очень важны. Мы просим вас немедленно связаться с нами, ПРЕЖДЕ чем оставить нейтральный или отрицательный отзыв, чтобы мы могли удовлетворительно решить ваши проблемы.
Невозможно решить проблемы, если мы о них не знаем!

В соответствии с описанием * * * * * 5 звезд

Сервисное отношение * * * * * 5 звезд

Скорость доставки * * * * * 5 звезд


---- --------- При вашей поддержке.Мы сделаем лучше! -------------

.

паяльный флюс RMA 218 140 г Флюсовая паста BGA Реболлинг Пайка Ремонтный инструмент Флюс Сварка Принадлежности для пайки | |

RMA-218 140 г Flux Paste Инструмент для восстановления пайки реболлинга BGA


Характеристики:

  • Хорошее увлажнение, яркое и плотное паяное соединение, мало дыма, без раздражающего запаха.
  • Меньшее остаточное сопротивление, высокое сопротивление изоляции
  • Может защитить следы BGA от коррозии и влаги.
  • Легко сваривать, без ложной сварки.
  • Полезный инструмент для ремонта вашего компьютера или мобильного телефона BGA и т. Д.

Спецификация:
Модель: RMA-218
Вес: 140 г / 4,9 унции

Список пакетов:
1 х паяльная паста


picture picture picture picture picture picture picture picture

BBB

1) Мы принимаем Alipay, West Union, TT.Все основные кредитные карты принимаются через безопасный платежный процессор ESCROW.

2) Оплата должна быть произведена в течение 3 дней с момента заказа.

3) Если вы не можете оформить заказ сразу после закрытия аукциона, подождите несколько минут и повторите попытку. Платежи должны быть завершены в течение 3 дней.

О доставке

1. ДОСТАВКА ПО ВСЕМУ МИРУ. (За исключением некоторых стран и APO / FPO)
2. Заказы обрабатываются своевременно после подтверждения оплаты.
3.Мы отправляем только по подтвержденным адресам заказа. Ваш адрес заказа ДОЛЖЕН СОВПАДАТЬ с вашим адресом доставки.
4. Представленные изображения не являются фактическим товаром и предназначены только для справки.
5. ВРЕМЯ ПЕРЕХОДА ОБСЛУЖИВАНИЯ предоставляется перевозчиком и не включает выходные и праздничные дни. Время доставки может меняться, особенно во время курортного сезона.
6. Если вы не получили посылку в течение указанного срока, свяжитесь с нами. Мы отследим доставку и свяжемся с вами в кратчайшие сроки.Наша цель - удовлетворение клиентов!
7. В связи с наличием на складе и разницей во времени мы выберем для быстрой доставки ваш товар с нашего первого доступного склада.

8. Мы, продавец, не несем ответственности за импортные пошлины, покупатель несет за это ответственность. Любые споры, вызванные этим, необоснованны.

9. Покупатель BR, пожалуйста, предоставьте cpf или cnpj, вам будет лучше получить их быстрее. спасибо

Возврат и возврат

1.У вас есть 7 дней, чтобы связаться с нами и 30 дней, чтобы вернуть его со дня получения. Если этот предмет находится в вашем распоряжении более 7 дней, он считается использованным, и МЫ НЕ ВЫДАЕМ ВАМ ВОЗВРАТ ИЛИ ЗАМЕНУ. БЕЗ ИСКЛЮЧЕНИЙ! Стоимость доставки оплачивается как продавцом, так и покупателем пополам.
2. Все возвращаемые товары ДОЛЖНЫ БЫТЬ в оригинальной упаковке, и вы ДОЛЖНЫ ПРЕДОСТАВИТЬ нам номер отслеживания доставки, конкретную причину возврата и ваш почтовый номер.
3. Мы вернем ВАШУ ПОЛНУЮ СУММУ ВЫИГРЫШНОЙ ЗАЯВКИ после получения товара в его первоначальном состоянии и в упаковке со всеми компонентами и аксессуарами, ПОСЛЕ того, как Покупатель и Продавец отменят транзакцию с aliexpress.ИЛИ вы можете выбрать замену.
4. Мы будем нести всю стоимость доставки, если товар (ы) не соответствует рекламе.

Об отзыве

Мы поддерживаем высокие стандарты качества и стремимся к 100% удовлетворенности клиентов! Отзывы очень важны. Мы просим вас немедленно связаться с нами, ПРЕЖДЕ чем оставить нейтральный или отрицательный отзыв, чтобы мы могли удовлетворительно решить ваши проблемы.
Невозможно решить проблемы, если мы о них не знаем!

.

YT 50 100G Бессвинцовая паста, не содержащая галогенов Не требующая очистки Пайка Олово Флюс для припоя BGA Электрический паяльник Сварочные флюсы | |

YT-50 100G Бессвинцовая паста, не содержащая галогенов Флюс для пайки без очистки Олово для припоя BGA Флюс для припоя Электрический паяльник Сварочные флюсы

Уважаемые покупатели! Поскольку мы надеемся, что продукты будут более совершенными, упаковка продуктов постоянно обновляется. Таким образом, вы получаете продукты. Вы получили только лучше будет! Спасибо за понимание! Дата изготовления самая новая, не беспокойтесь! Особенности: Безопасный и экологически чистый, без свинца, без галогенов Изготовлен из полутвердого флюса для пайки без кислоты.Сильная сварочная мощность, высокая интенсивность соединения, низкая остаточная мощность. Этот флюс имеет стабильную работу и низкую летучесть, длительные циклы использования, нетоксичный, без раздражающего запаха. Это идеальные вспомогательные продукты для производства высококачественной электронной продукции. Также хороший помощник для технического обслуживания. Нагрейте припой, пока он не потечет свободно, затем быстро уберите паяльник и припой.

Дорогой друг: Большое спасибо за посещение нашего магазина! Мы сделаем все возможное, чтобы служить Вам! Любые вопросы, пожалуйста, свяжитесь с нами для решения, не открывайте споры, споры - это пустая трата времени.Спасибо О отправке 1: не беспокойтесь о скорости доставки, в нашем магазине есть инвентарь! После того, как вы разместите заказ, мы организуем доставку в срок! 2: Вы можете выбрать свой собственный способ логистики! Если у вас нет особых требований, мы можем выбрать самый быстрый, на наш взгляд, способ доставки! 3: перед отправкой мы проверим ваш адрес, если ваш адрес относится к удаленному району, мы свяжемся с вами! 4: Наши товары не включены в стоимость таможенных пошлин и удаленной доставки. О таможне: 1: после того, как мы отправим товар, доставка на таможню обычно составляет около 7 дней! Своевременно решаем таможенные вопросы! 2: Если вам нужен счет, пожалуйста, оставьте мне сообщение и оставьте свой адрес электронной почты, я буду отправлен на ваш почтовый ящик в течение 8 часов! 3: наши продукты не включают таможенные пошлины.Если таможня вашей страны взимает таможенные пошлины, пожалуйста, произведите оплату вовремя. Мы не несем ответственности, если товар будет возвращен или уничтожен из-за несвоевременной уплаты таможенных пошлин. Спасибо за понимание.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
