чертежи, фото и видео пошаговая инструкция

Немногие представляют отдых на природе без хорошо прожаренного шашлыка или овощей на гриле.

Конструкцию легко сделать под свои потребности с использованием качественных вспомогательных материалов и инструментов. Для разных ситуаций подойдет либо складной вариант мангала из газового баллона, фото которого представлено на этой странице, либо стационарная конструкция, где мангал-коптильня из газового баллона надежно закреплена во дворе загородного дома.

Мангалом принято называть жаровню, с помощью которой блюда готовятся над раскаленными углями от деревянных поленьев. Принято классифицировать по таким группам:

• портативная конструкция, за счет небольших габаритов и максимальной разборности легко транспортируется к месту эксплуатации;
• переносные устройства, не имеют четкой конструкционной привязки к определенному месту, могут перемещаться недалеко, имеют возможность разборки на несколько составляющих элементов;
• стационарные установки, конструкционно вмонтированы в фундамент или другую основу и не имеют возможности перемещения.

Стационарные конструкции изготавливаются с помощью кирпичной кладки, а для остальных используется листовое железо или остатки металлических емкостей. Владельцам старых ненужных баллонов повезло больше, ведь мангал из газового баллона, сделанный своими руками как на видео, уже имеет формы, максимально приближенные к необходимым габаритам.

Стоимость выработанного баллона составляет около 10-15 $, что значительно дешевле, чем покупка готового промышленного изделия для барбекю или шашлыка. При этом стенки в газовом баллоне значительно толще, что обеспечит долгую эксплуатацию.

Необходимые материалы

Для изготовления мангала понадобится газовый баллон емкостью около 50 л. Больший будет тяжело перемещать, а те, что меньшего объема, обладают не такими удобными эксплуатационными свойствами, но и выглядят намного эстетичнее и привлекательнее.

Стенки емкости имеют толщину около 3 мм, что обеспечивает простую обработку с помощью угловой шлифовальной машинки (болгарки).

Понадобится запастись таким комплектом:

• дрель и набор сверл;
• болгарка с несколькими дисками для работы по металлу;
• ручная ножовка по металлу;
• портативный сварочный аппарат и электроды диаметром 2-3 мм;
• уголок 40х40 мм или близкий к этому профилю длиной около 6-7 м;
• дверные навесы 2-3 шт.;
• путы 10 мм диаметром, если предполагается формировать решетку для барбекю.

Подготовительные работы

Баллон желательно брать без сквозных проржавевших участков, чтобы коррозионные процессы не разрушали изделие. До спиливания крана потребуется стравить давление, открыв кран и перевернув емкость. Проверка полного выхода газа делается с помощью мыльного раствора, который можно нанести на исходящее отверстие. Если признаков пузырей нет, то газ вышел полностью.

Спиливать кран необходимо ручным инструментом, чтобы не допускать перегрева и искрообразования. Дополнительно обезопасить процесс можно поливая срез водой.

В открывшееся отверстие после среза крана заливают воду для вымывания остатков газового конденсата. Если плохо вымыть емкость, то мангал-смокер из газового баллона будет долго иметь неприятный запах внутри.

Остатки воды стоит утилизировать как можно дальше от жилой зоны, так как они являются ядовитыми и долго источают характерный запах. Только после того, как хапах будет полностью устранен, можно начинать делать мангал из газового баллона своими руками – чертежи, фото, видео далее в статье.

С помощью мела делается разметка снаружи для вырезания сегмента, который послужит крышкой. Отступив от дна и верхушки по 3-5 см, проводят с обеих сторон отметки перпендикулярно оси по окружности емкости. Эти два меловых кольца соединяем двумя осевыми линиями, находящимися на максимальном удалении друг от друга.

Необходимо оставить в целостности пару внутренних колец, на которые будет опираться будущая крышка.

Изготовление ножек

Проведя замеры по высоте, отпиливаем ножки. Их можно сварить в единый каркас, являющийся будущей основой для конструкции или сделать отдельными отсоединяющимися элементами. В первом случае понадобится строительный уголок 40х40 мм, а для второго варианта потребуются четыре равных куска трубы 40-45 мм. Еще одним вариантом является приваривание рамы своими руками к нижней стороне мангала-гриля из газового баллона, а к раме болтами крепят съемные ножки.

Крышка на петлях

В конструкции предусмотрена крышка, зафиксированная с помощью дверных петель. Для них предварительно сверлятся отверстия, через которые ставятся стальные заклепки.

Алюминиевые заклепки могут под воздействием высокой температуры не выдержать нагрузку.

Ручка крепится болтами, а ее рабочая часть должна иметь деревянную изоляцию, чтобы не допустить ожогов во время использования. Ее материал желательно выбрать с максимально жаропрочными характеристиками.

Боковое отверстие можно заварить латкой или установить на него вытяжную трубу, чтобы усилить тягу через такой дымоход.

Крышка может сильно откидываться и перевешивать конструкцию. Чтобы это не происходило, потребуется приварить ограничитель в виде небольшого уголка либо трубы.

Сборка всех элементов

Частые высокие температуры способны деформировать конструкцию емкости из-под баллона. Избежать этого можно если ужесточить мангал по периметру, приварив металлический уголок. К такому конструкционному элементу легко монтируется вспомогательная полка для шампуров, решеток, емкостей с мясом или иных бытовых нужд.

Для соединения остальных частей применяются струбцины, которые закрепят конструкцию в необходимом положении. После сборки можно сверлить отверстия в дне, чтобы обеспечить лучшую вентиляцию и удаление влаги, золы и мелкого мусора.

Долговечность поможет обеспечить мангалу окрашивание термостойкой краской. Такое покрытие предотвратить коррозионные процессы снаружи.

Перед использованием необходимо несколько раз емкость протапливать дровами в течение 1-2 часов для избавления от вредного запаха.

Декорирование

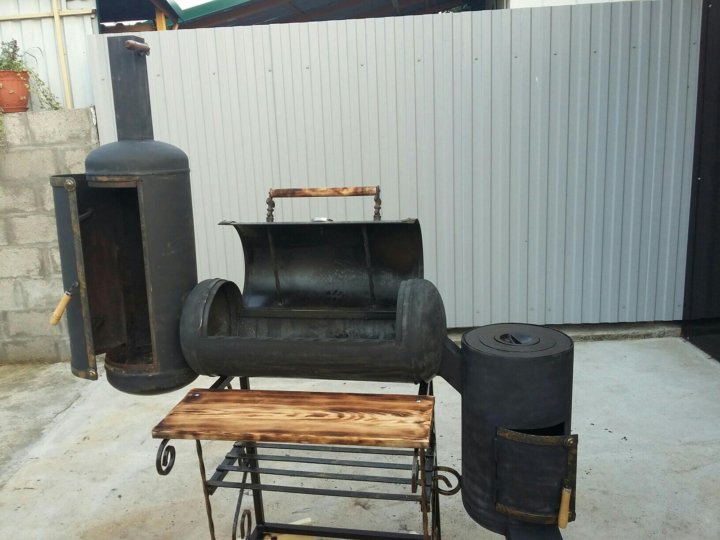

Использовать мангал можно и в качестве коптильни, для этого лишь со стороны, противоположной трубе, монтируют емкость для опилок. Однако в этом случае необходимо обеспечить максимальную герметичность конструкции.

Разница между мангалом-барбекю и мангалом для шашлыков заключается в том, что первые вариант конструкции нуждается в установленной сетке для мяса, а во втором случае на краях баллона делаются прорези под шампуры.

Чтобы сделать гриль-мангал устанавливается вертел, на который в последствие будут насаживаться мясные заготовки. Его монтируют вдоль оси цилиндра.

Стационарные мангалы оформляют в виде стилизованных забавных конструкций, например, старинного паровоза. Труба в этом случае выступает не только в качестве декорации, но и выполняет функциональную обязанность вытяжки.

Из жаровни из газового баллона. Мангалы

Едва слышный треск дров, тихий вечер и запах свежих овощей и мяса, приготовленных на мангале мангала… Это один из лучших способов восстановить силы и получить заряд позитивного настроения. А если все делалось самостоятельно, в том числе из мангала из газового баллона, то кроме хорошего отдыха появится уверенность в собственных силах.

Принцип сборки мангала

Основное назначение любой мобильной конструкции для жарки продуктов – обеспечить максимальный комфорт процесса приготовления. Для этого можно купить заводские модели мангала, но не всегда их качество соответствует стоимости. Поэтому часто предпринимаются попытки сделать мангалу самостоятельно. Но перед началом сборки необходимо выяснить основные принципы его построения.

Часто можно встретить самодельный мангал из газового баллона. Фото таких конструкций говорит об относительной простоте их изготовления. Но без грамотного подхода срок эксплуатации мангала будет минимальным. Поэтому необходимо выяснить принципы его сборки:

• Материал изготовления должен соответствовать требованиям безопасности.
• Выбранный баллон не имеет явных и скрытых дефектов.
• Дополнительные аксессуары (сетка, подставка) также изготавливаются из негорючего материала металла или стали.

Взяв за основу эти правила, вы сможете в итоге собрать из газового баллона мангал, качество которого будет не хуже заводских моделей.

Выбор материала

Для практической реализации идеи создания мангала своими руками необходимо в первую очередь выбрать материал изготовления. Основой конструкции станет бытовой газовый баллон. Рекомендуется выбирать нестандартные размеры с увеличенным диаметром и относительно небольшой высотой. В качестве примера можно взять изделие размерами:

• Высота 610 мм.
• Диаметр 292 мм.
• Объем 27 литров.

Толщина стенок должна быть не менее 3 мм. Для экономии берите баллон б/у, поэтому нужно тщательно проверить корпус на целостность и отсутствие явных признаков глубокой коррозии.

Для изготовления опорных элементов (стоек) лучше всего использовать металлическую трубу круглого сечения. Помимо приготовления шашлыка, можно сделать решетку для мангала. Для этого возьмите любую подходящую заготовку и обрежьте ее по внутренним размерам цилиндра.

Чертеж

Универсальный мангал лучше всего спланировать из газового баллона. Чертежи этой конструкции должны включать габаритные размеры, комплектующие – стойки, петли, сетку и ручки для переноски. Перед составлением плана работ поверхность цилиндра очищают от грязи, измеряют его геометрические размеры.

Затем на основании имеющихся материалов составляется сборочный чертеж. В ней указаны все изменения в конструкции цилиндра. Так как стандартная длина шампура варьируется от 30 до 45 см, крышку необходимо сделать съемной. Для этого монтируйте петли в одну сторону – в этом случае верхнюю часть конструкции можно будет быстро снять. Длина стоек также указывается на чертеже. Она должна быть такой, чтобы итоговая высота конструкции была удобна для приготовления пищи.

Материалы и инструменты

Сделать газовый баллон мангал можно только имея необходимое оборудование и расходные материалы. Их подбирают по подготовленному ранее чертежу и технологической схеме изготовления. Минимальный перечень инструментов следующий:

• Сварочный аппарат. Можно использовать маломощную модель, так как объем работы будет небольшим.
• Электроинструменты – дрель и угловая шлифовальная машина.
• Рулетка, строительный уровень.

При наличии практических навыков работы со сварочным аппаратом, при отсутствии сварочного аппарата, можно воспользоваться услугой проката. Если планировать все мероприятие заранее, то изготовление занимает максимум один день.

Из материалов вам понадобится газовый баллон, труба стальная (метр согласно расчета на чертеже), решетка. После выбора вышеперечисленных компонентов и приспособлений мангал мангал из газового баллона готов к практической реализации.

Подготовительные работы

Перед началом сборки необходимо обработать цилиндр для его модификации. Так как в процессе эксплуатации в нем могут находиться остатки газа, на первом этапе от них необходимо избавиться. Для этого снимите вентиль и оставьте емкость на открытом воздухе на 1,5-2 часа. После этого можно приступать к обработке поверхности.

С помощью шлифовальной массы снимается слой краски и проверяется целостность корпуса. Окончательную обработку рекомендуется проводить только после завершения строительства. Выполнять работу лучше вне помещения.

Сборка

После завершения подготовительного этапа можно переходить непосредственно к возведению конструкции. Сначала снимается клапан с помощью болгарки (болгарки). Затем баллон устанавливают горизонтально и размечают линию разреза.

При выполнении работ следует соблюдать технику безопасности. Поэтому необходимо носить специальные защитные очки и перчатки. Для предотвращения изменения геометрии поверхности при резке линию обработки смачивают водой. После снятия крышки следует внимательно осмотреть внутреннее состояние цилиндра. Мелкие дефекты (ржавчина) обрабатываются до полного удаления. При этом толщина изделия не должна сильно уменьшаться.

Следующий этап работы, после которого из газового баллона будет изготовлен мангал, это выполнение пазов на торцевой поверхности для фиксации шампуров. Их количество определяется высотой заготовки. Для нормального приготовления шашлыка рекомендуемое расстояние составляет 20-25 см.

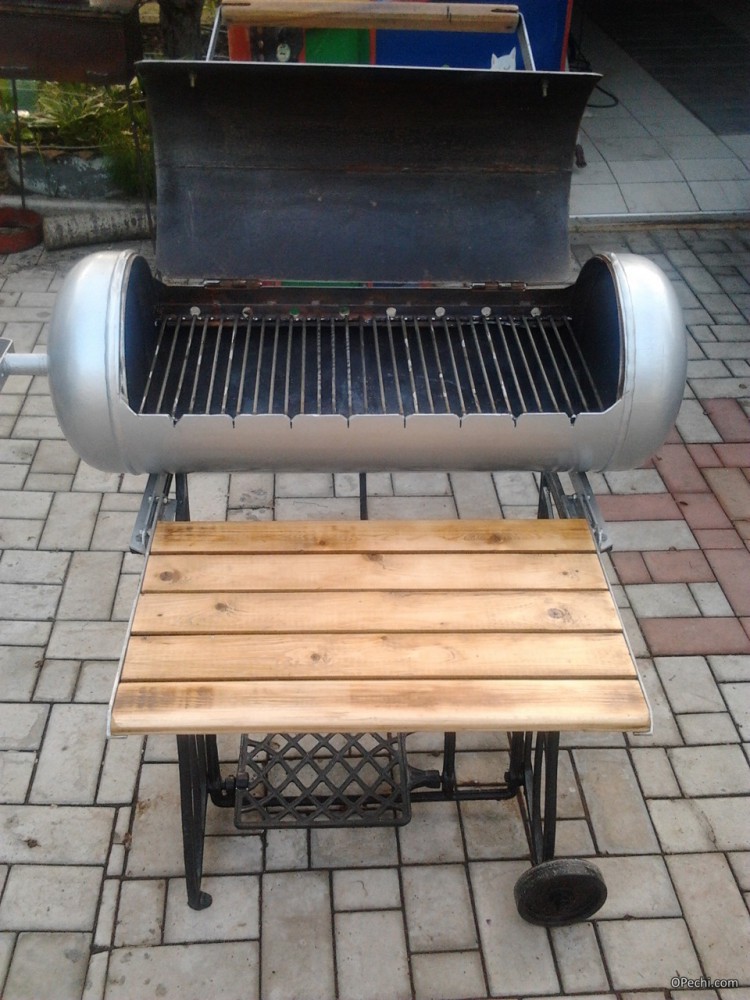

Далее по внутренним размерам изделия изготавливается металлическая сетка для мангала. Измеряют длину полученного отверстия и по полученным данным уменьшают заготовку. Для механической прочности рекомендуется установить ребра жесткости на сетку по периметру. Петли приварены к корпусу. Они должны быть стальными, чтобы не потеряли форму при прогреве мангала. Завершающим этапом изготовления является установка стоек. Для большей устойчивости их следует располагать по краям конструкции.

Это самая популярная технология изготовления мангала. Фото, чертежи и их работа говорят о надежности и относительной простоте сборки. Но для отличного результата нужно в первую очередь брать качественный материал и комплектующие. Только так можно изготовить функциональный надежный мангал.
