Фото медная шина – описание характеристик марок, сфера применения

alexxlab | 11.02.2020 | 0 | Разное

описание характеристик марок, сфера применения

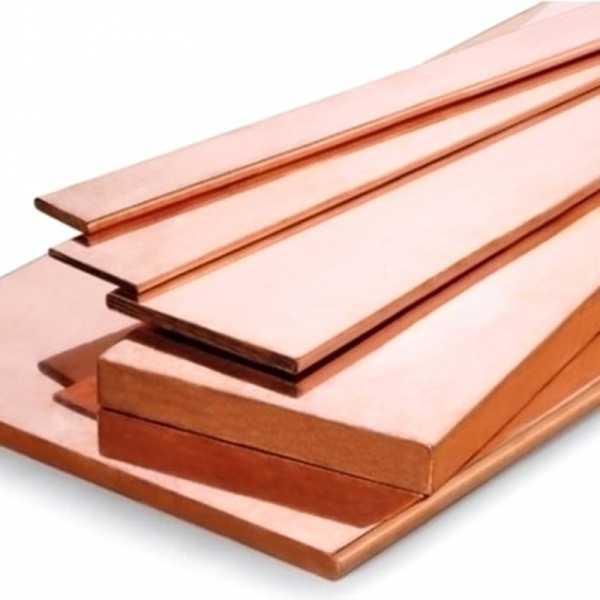

Медная шина — это проводник с низким сопротивлением. Благодаря таким качествам медь нашла применение в электротехнической промышленности. Материал стойкий к коррозии, поэтому используется в любых условиях. Внешний вид может быть в виде полосы металла прямоугольного сечения или сплетенных круглых проводов. Изготавливаются они методом горячего прессования или холодной прокатки.

Характеристика изделия

Шины медные электротехнические разделяются на виды. В зависимости от твердости:

  • твердые. Они бывают из обычной меди ШМТ и бескислородной ШМТВ;
  • мягкие. Обозначаются ШММ и изготавливаются из марок М1, М2, М3.

Теплопроводность меди составляет 401Вт/м. Она значительно выше, чем у стали или алюминия. При работе в сухих условиях шины практически не подвергаются коррозии.

Они теряют свою устойчивость при помещении их в раствор аммиака или хлористого аммония. Окисление появляется при контакте меди с алюминием или цинком.

Нормативные национальные и межгосударственные стандарты следующие:

  • ГОСТ 859–2014. Является межгосударственным стандартом;
  • ГОСТ 434–78. Технические условия для шин прямоугольного сечения;
  • ГОСТ 18690–2012. Кабеля. Упаковка, маркировка и хранение.

Требования к электротехнической продукции

Изготовленная продукция для электротехнической промышленности должна отвечать установленным показателям. Требования следующие:

  • Применяемое сырье. В соответствии с ГОСТ 859–2014 марка берется не ниже М1. Это может быть медная катанка, слитки, прессованная заготовка или сортовой прокат.
  • Размеры. Параметры с учетом допусков и радиусов закруглений регламентируются нормативами в соответствии с ГОСТ 434–78 . Длина полосы составляет величину 2- 6 м .
  • Дефекты. На поверхности не должно быть повреждений. Допускается изменение по цвету из-за наличия следов смазки. Серповидность должна находиться в пределах 2,5 мм на 2 м длины. Шины на должны иметь трещин или расслоений.

Марки и примеси в цветном металле

Марки меди в зависимости от изготовления отличаются между собой количественным составом примесей. Если это литой металл, то их количество составляет 12. Катодная медь имеет 19. Сверхчистая — 22. Их присутствие влияет на эксплуатационные характеристики.

Наличие кислорода, который присутствует в количестве 0,001−0,08%, при нормальных условиях никакого влияния не оказывает. Он начинает пагубно влиять только при высоких температурах. В связи с этим бескислородные марки стоят дороже и изготавливаются только на заказ. Присутствие кислорода, свинца, цинка или кадмия, при пайке в момент нагрева приводит к образованию в этом месте зоны хрупкости.

Положительно сказывается присутствие серебра на уровне 0,05%. Идет уменьшение ползучести меди, а на электропроводности это не отражается. Зато на такой показатель плохо влияют фосфор, железо, сурьма, олово, мышьяк. Их содержание колеблется в пределах 0,001−0,05%. Количество таких элементов больше в твердых прутках и лентах. Меньше в литых заготовках.

Изменение процентного состава примесей на 1%, приводит к потере или улучшению теплопроводности на 3%. В связи с этим такой показатель зависит от технологии изготовления и ГОСТов, по которым идет производство.

Форма поставки меди

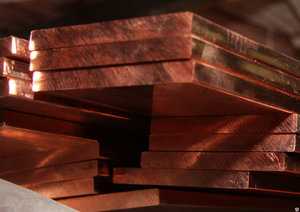

В зависимости от требований заказчика шины могут поставляться в виде полос 2- 6 м или бухт, в которых длина изделия составляет 10 м .

При этом формы шины бывают:

  • Гибкие. Применяются для монтажа распределительных сетей.
  • Жесткие. Используются в качестве замены кабеля.
  • Плетеные. Характеризуются высокой степенью гибкости. Применяются в трансформаторных мостах.
  • Покрытые изоляцией. Устанавливаются в местах, где присутствуют агрессивные среды. Если проходит высокое напряжение, то используются двух и трехслойные шины.
  • С перфорацией. Легкие при сборке.
  • Круглого сечения. Применяются редко. Несмотря на более высокую прочность присутствуют недостатки. Кроме большого расхода материала, имеются сложности при пайке и сварке.
  • С закругленными углами. Радиуса закруглений должны присутствовать обязательно. Это регламентируется ГОСТом.

Сферы применения шин

Медные шины легко принимают необходимую форму и это создает дополнительные удобства при монтаже. Устанавливая их вместо кабелей, экономится пространство, поскольку, имея небольшое сечение, они пропускают такой же величины ток.

Широкое применение нашла мягкая медь. Без нее не обходится космическая промышленность, микроэлектроника, судостроение и авиация. Используется в ювелирном деле.

В любом распределительном устройстве требуется присутствие электротехнической шины. Она имеет высокую пропускную способность, поэтому используется при монтаже магистральных шинопроводов. Такие линии обладают большей динамической устойчивостью, чем кабель такого же сечения.

Благодаря своим показателям, медь очень востребована не только в электротехнической промышленности.

Она применяется при монтаже трубопроводов. Из нее изготавливаются фитинги в качестве уплотнителей, резьбовые изделия. При контакте с водой она не корродирует, что является решающим фактором.

tokar.guru

Силовые шины в щитах: суровые и красивые соединения на CS-CS.Net: Лаборатория Электрошамана

Внимание! Этот пост выделен из поста про сборку ВРУ на силовых шинах. Тут рассказано про сами шины, а приключения с ВРУ можно прочитать в исходном посте.

Силовые шины — штука брутальная и удобная. Я долго обходил их стороной, потому что думал: «Ну нафига они мне нужны, если я собираю щиты на мелкие токи до 63А, и больше напичканные автоматикой, чем силовыми автоматами типа TMax?» А на деле потихоньку (с 2014 года) пропёрся шинами и стал их использовать и для того, чтобы сделать шины N/PE в щитах ВРУ или других, и даже для того, чтобы сделать при помощи шин большой кросс-модуль. Вот как раз когда я сделал кросс-модуль, я и решил собрать всю информацию про шины в отдельный пост на блоге.

Силовая шина — это брусок (или кусок) из МЕДИ или алюминия (вот блин радости у цветметчиков-то), который может проводить гораздо больший ток, чем провод. Ну например моя любимая шина 12×5 мм расчитана на ток 250А. Из-за этого у меня сразу придумалось два варианта, как это можно применить: или для шины PE в вводном щитке дачного дома, или для какого-нибудь злого кросс-модуля, где кросс-модули и распределительные блоки на DIN-рейку не пойдут из-за огромного количества толстых проводов, которые к ним надо будет подвести.

А ещё мне повезло, потому что я не застал старую «школу» работы с этими шинами: когда в них сверлили дырки и все отходящие линии прикручивали наконечниками при помощи болтов. В тех щитах, с которыми работаю я (на небольшие токи) для силовых шин давно используются специальные П-образные зажимы (и такие системы есть не только у ABB, а у многих других производителей), которые позволяют подключить провод, не сверля шину и не ловя гайку от болта где-то там внутри щита под шинами. И вот это и было тем, что перевернуло моё представление о шинах и после чего я и стал их использовать у себя в щитах.

Итак, из чего это всё состоит у ABB. Я разделю всю систему шин на такие части:

  • Сами силовые шины. Они различаются шириной и толщиной. Есть ряд шин толщиной 5 мм, и есть ряд шин толщиной в 10 мм. Для этих шин будут нужны разные зажимы. В каталогах у ABB есть куча разных вариантов обычных шин полоской (их так и зовут — полосовые): и разной длины, и даже нарезанные точно под ширину по панелям системы CombiLine. Но учтите, что все эти нарезанные шины всегда заказные (4-6 недель), потому что в Германии на заводе лично под вас берут шину длиной в 4 метра и режут как вам надо.
    Поэтому если вы хотите заказать шину — то лучше берите её длинным цельным куском в 4 метра. Да-да! В ЧЕТЫРЕ МЕТРА =) Правда у нас в Москве дорогущий магазин «Электромонтаж» продаёт шины по метрам, и вот там вы совершенно спокойно можете попросить отрезать себе кусок шины 12×5 длиной в метр.
    Ещё надо заметить что кроме вот моего любимого размера 12×5 никто не заставляет заказывать шины именно от ABB. Если вы хотите использовать шину 20×5, то вы совершенно спокойно можете заказать её и нашенского производства.
  • Специальные зажимы кабелей на шину. Зажимы отличаются между собой сечением кабеля, которые они могут прижать к шине и толщиной шины, на которую они рассчитаны. Есть зажимы от 1,5 до 16 квадратов, а есть, например до 70 квадратов. Такие зажимы продаются или в коробке по 50 штук, или в розницу — зависит от магазина.
  • Готовые собранные шины. Их я ни разу не использовал, потому что не дошёл ещё до злых ВРУ (и надеюсь, не дойду, потому что там работы мало, а ненавистных мне бумаг тьма). Это части шин, которые заранее заточены под определённые шкафы. Благодаря этому собрать какую-нибудь систему шин внутри шкафа можно сразу, используя прямые и угловые участки шин — надо только скрутить их между собой, а резать, гнуть и делать отверстия — не надо.
  • Специальные болты и пружинные тарельчатые шайбы для шин. Это надо для шкафов на большие токи. Нормативы говорят, что при коротком замыкании шина может нагреваться до 300 градусов. Из-за такого нагрева обычные шайбы Гровера перестают пружинить и поджимать соединения и, как говорится, коротнуло — иди и протягивай все болты. Вот чтобы такого не было, есть специальные тарельчатые пружинные шайбы, которые не теряют своих свойств от нагрева и продолжают пружинить дальше. Я их ещё не заказывал, но артикулы уже выписал: ZX216P10 — 6мм, ZX217P10 — 8 мм, ZX218P10 — 10 мм.
  • Держатели и крепления для шин. Такие держатели предназначены для того, чтобы изолированно закрепить шину где-то в щите. Обычно они созданы для того, чтобы крепиться на EDF/WR-профиль. Шина прижимается в них при помощи изолированных крышек или винтов, что опять удобно: не надо делать в шине дырок для крепления. Часть этих держателей будет заказная, потому что они идут в комплекте CombiLine-модулей, а часть — складская. Ну и если вам хочется — то вы легко можете использовать обычные изоляторы-бочонки.
  • Модули CombiLine для шин. Это готовые комплекты (без самих шин), чтобы быстро огранизовать в щите или кросс-модуль на шинах, или шины N/PE или ещё чего-нибудь. В таком модуле будут все нужные крепления, изоляторы и держатели — только подбери подходящие шины и используй!

Важно! Штатно всё это не влезает в шкафы серии AT/U из-за того, что у них мелкая глубина. Самый минимум для шин — это шкафы типа TwinLine (или «B», но это я ещё не проверял) глубиной 225 мм. Но если применить свои хитрые крепления — то конечно шины можно и в AT/U запихать без проблем.

Когда я делал тот самый ВРУ на базе серии AT/U, то я купил вот что:

ABB ZX350 Шина медная 12×5 мм 250А, длина 4 м
ABB ZX351 Шина медная 20×5 мм 320А, длина 4 м
ABB ZX157 Держатель одной шины 12×5..30×5 мм на EDF-профиль / монтажную панель
ABB ZK79P50 Зажим кабеля 1,5..16 кв.мм для шины 5 мм (50 штук)
ABB ZK81P50 Зажим кабеля 1,5..35 кв.мм для шины 5 мм (50 штук)

На тот момент я пилил шины ножовкой по металлу, а потом для этого дела отлично приспособил торцовку и до сих пор все шины ей и пилю. Вся купленная шинная фигня выглядела вот так:

Тут как раз видны те самые хитрые зажимы для подключения проводов к шине. Шина при этом не сверлится, и про «сурового мужика», который будет затягивать болты на шине гаечными ключами, можно опять забыть. За счёт этого мелкая шинка 12х5 мм позволяет тащить ток 250 ампер, потому что никакие дырки не ослабляют её сечения. А если подключение не нужно — достаточно просто снять зажим.

Однако, у такого решения есть минус: оно рассчитано строго на медь! Провод там прижимается вплотную к шине, и поэтому алюминиевый провод всё-таки придётся подключать по старинке, без таких зажимов (или как-то переходить на медь, а может и использовать алюминиевые шины). Но вот в варианте «поставили злобный вводной автомат, с него подали всё на шины» — это идеальное решение.

Вот держатель шины ZX157. Всё просто: он крепится винтами на EDF-профиль, или на монтажную панель, а в него вставляется шина и зажимается внутренним пластиковым винтиком. Держатель за счёт своей конфигурации может держать шины разных размеров. А продаётся он поштучно, поэтому при длинной шине таких держателей можно ставить столько штук, сколько надо.

А вот шинный зажим ZK79P50. Тут тоже всё просто: нащёлкнули его сбоку на шину, и всё.

А в открытое «отверстие» заложили провод и до одури затянули винтом. Уже проверено: шуруповёрт и тут жжот! =)

Ну и вот подобие кросс-модуля: скажем, два зажима до 35 кв.мм, чтобы подтащить ввод, а потом рядком зажимы до 16 квадратов. На большие токи всё получается гораздо компактнее чем болты и наконечники типа ТМЛ.

Тогда я просто поставил в ВРУ парочку шин N/PE и сдал его. А вспомнил про шины только в этом, 2016 году, когда делал дядьке щиты TwinLine для коттеджа. Там мне надо было сделать ему шины PE сверху и снизу, и я вместо того чтобы городить мелкие шинки на WR-профиль, решил поставить туда брутальную медную шину.

Решение получилось настолько клёвым, что я его уже почти что запатентовал и вовсю использую в больших шкафах, если там все отходящие линии не делаются на клеммах. Мы берём модуль для клемм MBK (ну или MBB — с глухим пластроном без всего), оставляем от него пластрон и регуляторы глубины. И прямо на них прикручиваем кусок шины! Ну а если модуль MBB — то можно прикрутить шину прямо на EDF/WR-профиль, если она будет шиной PE. Всё выходит очень технично: и шину по глубине можно регулировать, и контакт с корпусом шкафа есть (и если надо — его можно усилить, подключив кусок жёлто-зелёного провода.

А вот я тут собирал очень скандальный шкафчик для офиса в СИТИ (от которого блевать охота), и там хоть все линии и были сделаны на клеммах .NLP, всё равно надо было сделать небольшую шинку PE для того, чтобы подключать заземление от потолков и металлических лотков с кабелями. Шинка PE была загнана в глубину шкафа, а поверх и ниже неё было немного клемм для отходящих линий (основная масса клемм справа и на фотке не видна).

И в этом же шкафу было много дифов для отходящих линий. Ввод там был на 40..50А, трёхфазный. И вот я и решил вместо хилых и в таком шкафу неудобных кросс-модулей на DIN-рейку поставить шинный модуль. Я выбрал модуль MBS224 (2 панели шириной), а есть модули и MBS124 и MBS324 — на одну и на три панели, если надо. Также есть такие модули с разным расстоянием между шинами и на разное количество шин и их ширину.

Будьте внимательны! У этих модулей сейчас большой срок поставки — 4..6 недель. Я заказал модуль MBS124 для щита ещё одному аудиофилу 29 июня, а приедет он только 7 августа.

Такой модуль состоит из шинных держателей ZB5, крепёжных скоб (пара для EDF-профиля и пара — для WR-профиля) и глухого пластрона. Всякие крышки шин в комплекте не идут, потому что считается: внутри шкафа шины закрывать и изолировать нехрен, потому что они вообще могут через весь шкаф идти и вокруг ничего не будет, а снаружи крышкой является сам пластрон.

Держатели ZB5 хитрые — они могут зажимать шины разной ширины: 12×5, 12×10, 20×5. Эта фишка реализована при помощи хитрых пазов в крышке, которая шины прижимает: если повернуть её одной стороной — то паз для шин будет широкий. А если другой — то узкий, как у меня на фотке.

Варианты извращений с модулем или такими держателями у меня родились вот какие:

  • Выкинуть кронштейны и прикрутить держатели ZB5 напрямую на профиль, если это прокатит по высоте. Тогда такой модуль можно ставить в щитки мелкой глубины.
  • Взять стеклотекстолит, текстолит и соорудить к модулю задник, чтобы изолировать шины сзади. Подложить изолятор прям под кронштейны и радоваться.
  • Аналогичную фишку провернуть спереди, чтобы закрыть шины снаружи. У держателя ZB5 наружу выступают две втулки — вот на них оргстекло и надеть.
  • Собрать аналог модуля MBS, купив пару держателей и модуль с глухим пластроном.

Вот в щите аудиофила я как раз попробую все эти варианты покомпоновать и потом напишу, что получилось. Стеклотекстолит и оргстекло для его шин я уж прикупил: у него будет голая WR-рама без корпуса, и там шины сзади конечно же надо будет изолировать.

В этом же шкафу я ничего не изолировал, потому что создал такую компоновку шкафа, что вокруг шин в нём пусто и ничего не проходит. На шины надел зажимы ZK79P50 (их на щит ушло две коробки по 50 штук) и заготовил шины к подключению проводов.

А после того, как всё подключил — порадовался тому, как моя конструкция выглядит! Мне очень понравилось! Это не мелкий кросс-модуль тебе, где всё рядышком и хрен что увидишь. Тут тебе и свободное пространство есть, и места навалом и всё свободно и наглядно.

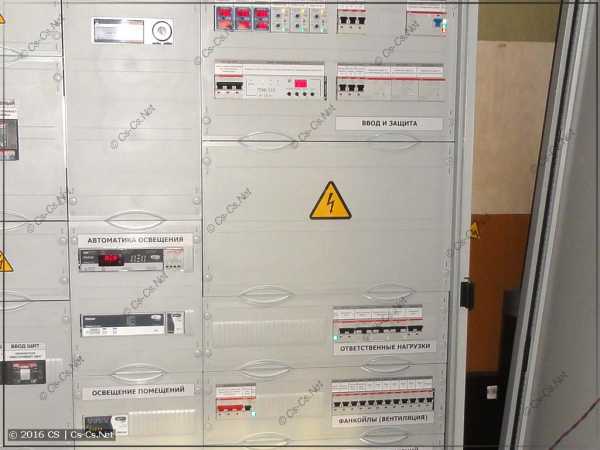

А в готовом щите всё это выглядит как просто глухой пластрон. Я наклеил на него молнию для красоты, и так щит и сдал. С боем и криками (как-нибудь расскажу длинным постом).

Понятно что всё это стоит недёшево. Поэтому использовать такие шины и шинные модули надо там, где это оправдано — не только там, где большие токи, а например там где много соединений и их надо оформить красиво и более просторно. Ну а сами шины как N/PE для всяких ВРУ у меня прижились без проблем и я их так и использую.

cs-cs.net

Медная шина

Типоразмеры и цены шин медных (ШМТ, ШММ, ШМТВ, Cu-ETP, OF-OK и др.)

Медная шина изготовляется в соответствии с ГОСТ 434-78. По своему химическому ставу марки М2, М1 и М0б соответствуют ГОСТ 859-2001. Шина медная продается в пачках и отрезках, а разновидность повышенной прочности – в бухтах.
Отечественные медные шины

В России выпускаются:
• твердые из меди бескислородной – ШМТВ;
• твердые – ШМТ;
• мягкие медные шины – ШММ.

Они отличаются стойкостью к ржавчине, тепло- и электропроводностью. Шина маркировки М0б выполняется из меди бескислородной, при этом имеет в своем составе минимальное количество других примесей. Она поддается термической обработки, пайке при высокой температуре и сварке.
Медная шина электротехническая под маркировкой М2 и М1 легко подвергается деформации в холодном либо горячем состоянии и долго противостоит износу. Шины отечественных производителей отличаются ровными боковыми кромками, не имеющими подгиба и заусениц. Точность изготовления – нормальная по толщине и ширине.

Импортные медные шины

Медная шина бывает импортного производства, чаще всего ее производителями становится Сербия, Германий, Польша и Финляндия. Главным отличием таких изделий является их точные геометрические размеры, малое скручивание и серповидность, а также повышенная электропроводность.
Существует несколько марок шин. Так, к примеру, марка Cu-OF отличается повышенной способностью к холодной деформации в сравнении с маркой Cu-ETP. Медная шина OF-OK отличается более высокой стоимостью за метр – она не меняет цвет, не ломается в случае накаливания, свободна от испарений. Правда в результате низкого содержания кислорода она отличается средним сопротивлением к электричеству.

Применение

Медная шина электротехническая используется для изготовления токопроводных приспособлений и распределительных устройств. Ее используют для монтажа магистральных и троллейных шинопроводов – они долговечны, надежны, просты и экономят электричество.
Гибкая шина из меди просто незаменима для создания вакуумной и технической технологии: линейных ускорителей, сверхпроводников и электронных приборов. Используются шины и в микроэлектронике и атомной энергетике, строительстве и ювелирной промышленности. Так, их применяют для монтажа фасадов зданий, кровли, собирают элементы водосбора для труб, карнизов и стоков.

unitstal.ru
