Что такое надфиль?

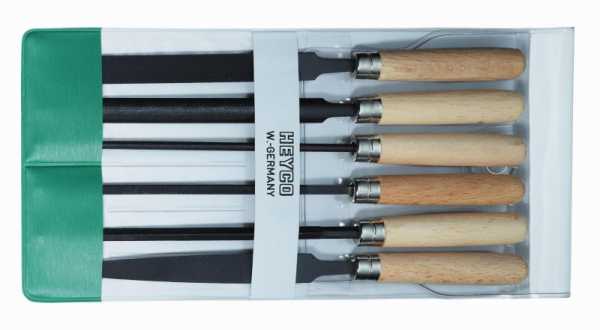

Формы рабочей части надфилей бывают абсолютно разными. Опытный умелец предпочитает иметь в своём арсенале инструментов набор напильников, которые можно использовать как отдельно друг от друга, так и последовательно. Эффективность обработки поверхности детали обеспечивается двойной насечкой — основной и вспомогательной.

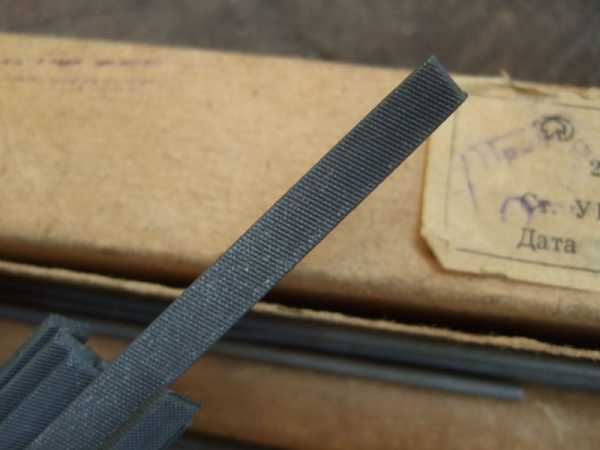

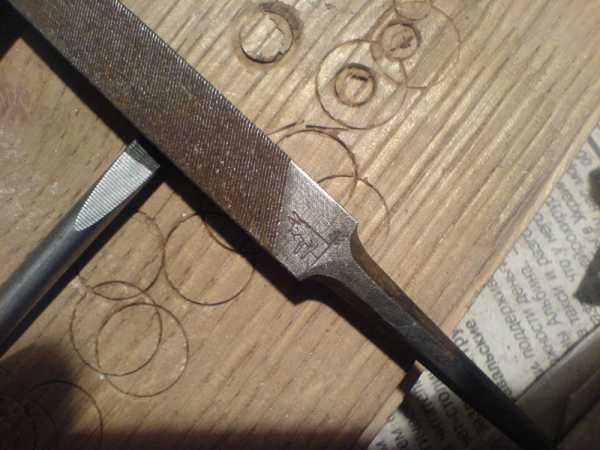

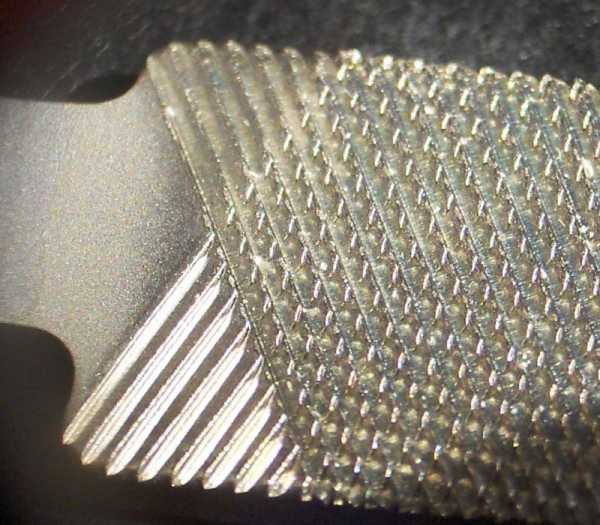

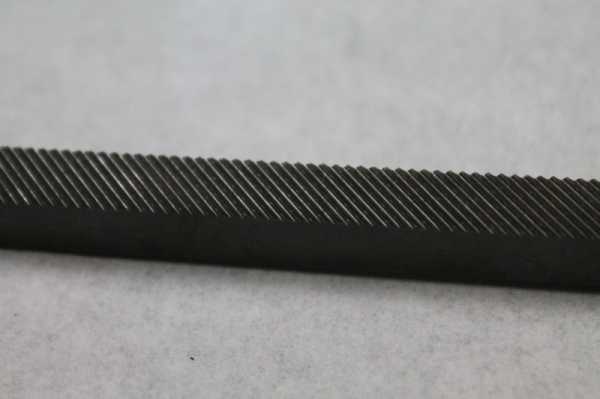

Номер насечки, как правило, нанесён на пластмассовую или деревянную ручку инструмента. Рабочая часть покрывается мелкой либо двойной перекрёстной насечкой. Основную насечку исполняют под острым углом, а вспомогательную под углом в 45 градусов. Игольчатые надфили зачастую имеют насечку квадратного сечения.

В соответствии с российским ГОСТом для производства этого инструмента используют два вида стали:

1. Легированную с повышенной примесью хрома (ШХ-15, 13Х).
2. С высоким содержанием углерода (У10А, У13А).

Применение надфилей различной формы

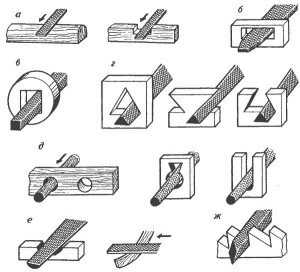

Надфили используют для финишной обработки малогабаритных деталей. На промышленных предприятиях и в быту может возникнуть ситуация, когда требуется сформировать окончательный вид изделия из металла сложной конструкции, обточить или подогнать под размер миниатюрную деталь. Благодаря этому маленькому напильнику можно обработать самые труднодоступные места. Надфиль — незаменимый помощник мастера по гравёрным и ювелирным работам. Им зачищаются и подгоняются мелкие отверстия крохотных изделий.

Форму бруска определяет государственный стандарт. Этот параметр очень важен, так как по нему можно узнать сферу назначения инструмента.

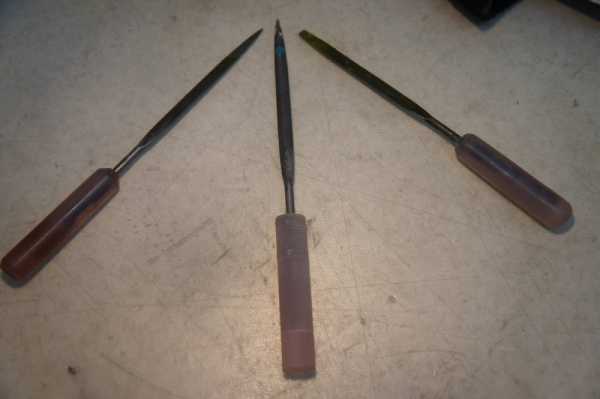

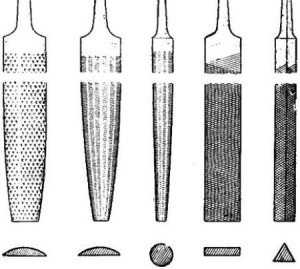

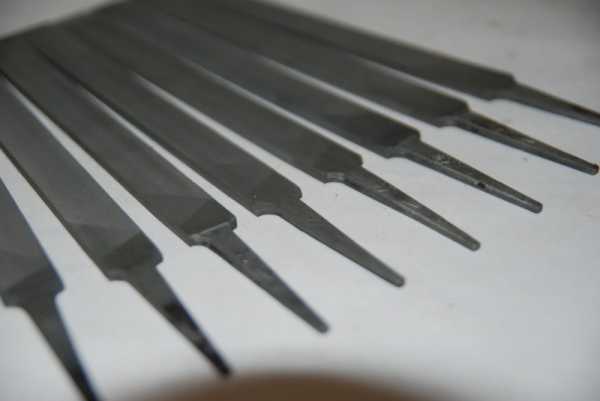

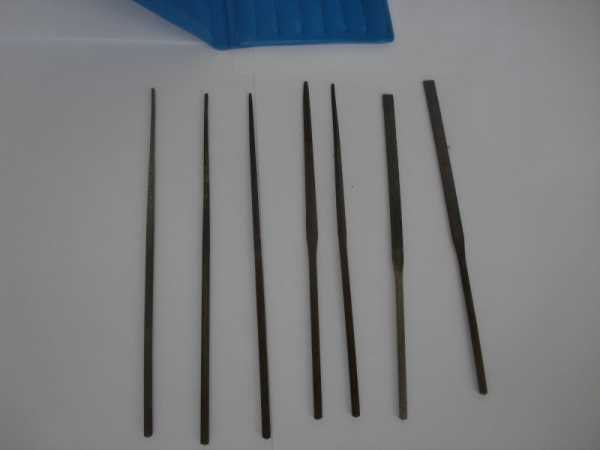

Существуют следующие виды надфилей:

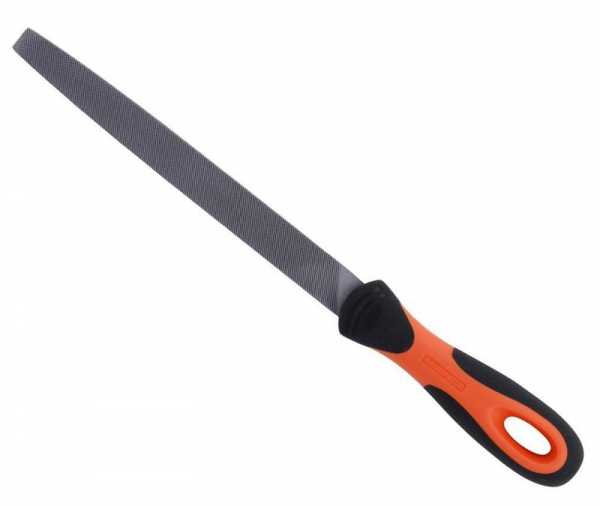

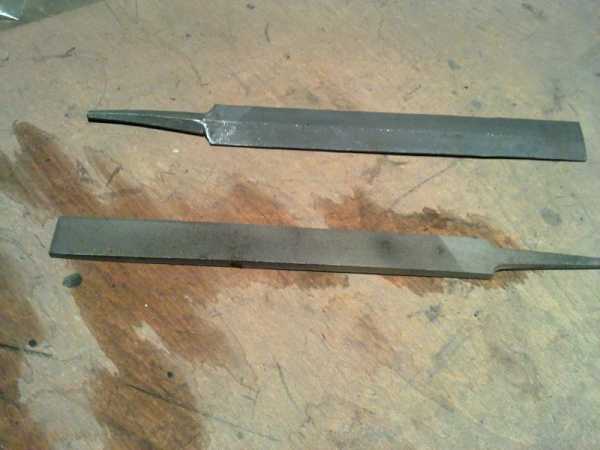

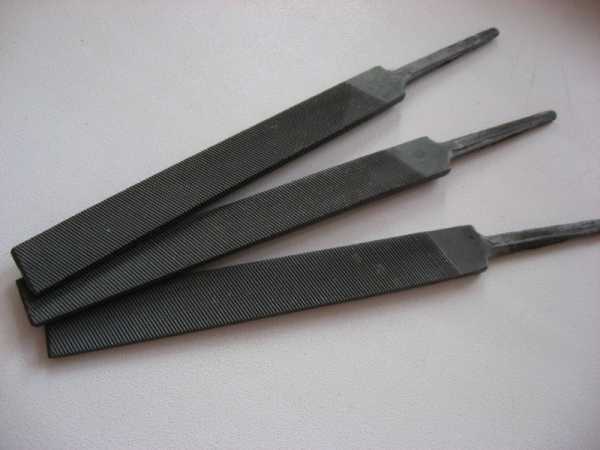

• Плоский или плоский остроносый. Таким инструментом обрабатывают внутренние или наружные плоские поверхности.
• Трехгранный. С его помощью обрабатывают пазы, отверстия и канавки. Подходит для обработки на внешних сторонах детали острых углов.
• Овальной стороной выполняется выпиливание и обработка рельефных и закруглённых поверхностей. Плоская сторона позволяет обрабатывать плоскую поверхность и пропиливать различные пазы.

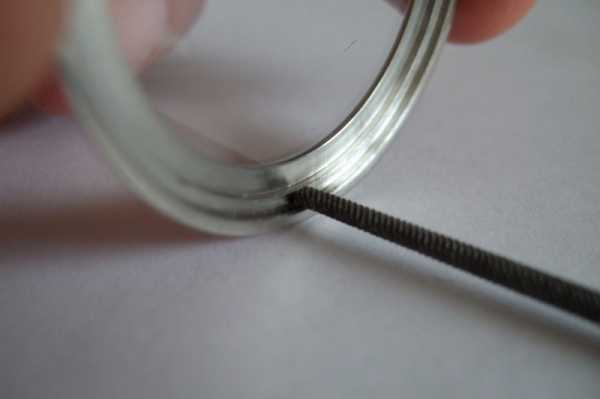

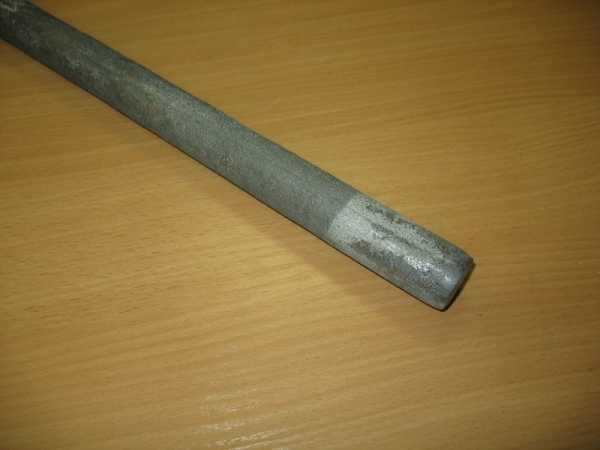

• Круглый. Напильник предназначен для чистовой обработки мелких отверстий в форме овала и круга, а также вогнутой поверхности небольшого диаметра, Надфиль круглый, как и форма его сечения. Рабочей поверхностью является вся круглая площадь инструмента.
• Полукруглый. Такой вид обладает двумя сторонами — плоской и овальной, принимая в сечении сегментную форму. Обе стороны имеют насечки.
• Ромбический. Используют для обработки зубчатых деталей.
• Квадратный. Им распиливают прямоугольные, квадратные и многоугольные отверстия.

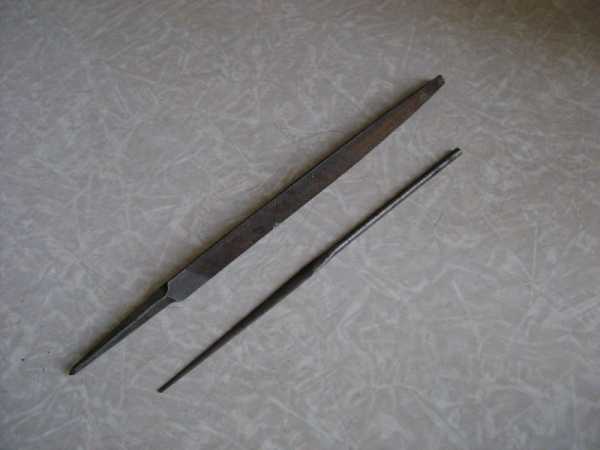

• Игольчатый. Имеет кардинальные отличия от остальных типов. Этот миниатюрный инструмент обладает длиной рабочего профиля всего 25–35 мм, а хвостовик у него квадратной формы.
• Разновыпуклый. Внешне имеет сходства с двояковыпуклой линзой. Носы заострённые, имеется насечка на обеих плоскостях. Главное предназначение-обработка внутренних поверхностей колец.
• Клиновидный. Название говорит само за себя. Такое слесарное приспособление обладает формой клина и острым носом. У такого напильника есть две разновидности. Каждый вид состоит из двух рабочих граней и ребра. Отличие только в том, что один инструмент обладает острым ребром и клиновидной всечкой, а другой имеет закруглённое ребро. Применяют клиновидные надфили, когда требуется обработать кропаны, касты или пропилить всечку малого угла.
• Ножовочный. Нужен для выборки узкого паза, канавки. Им обрабатывают внутренние углы и плоскости в отверстиях квадратных, ромбовидных или прямоугольных форм.
• Пазовый. Инструмент, похожий на плоский, но с округлёнными по бокам гранями. Эта особенность позволяет обрабатывать труднодоступные участки деталей.
• Рифель. Многолезвийный представитель мелких надфилей. Отличается сильно изогнутой рабочей частью, вплоть до крючкообразного изгиба. Применяют в ювелирных мастерских, чтобы обрабатывать криволинейные поверхности. Изготовлен исключительно из магнитно-твёрдого сплава. С помощью магнита ювелир отделяет отколовшиеся частицы рифеля от крошек драгоценного металла. Параметры рифелей для зачистки литейных стержней зафиксированы в ГОСТ 11798–74.

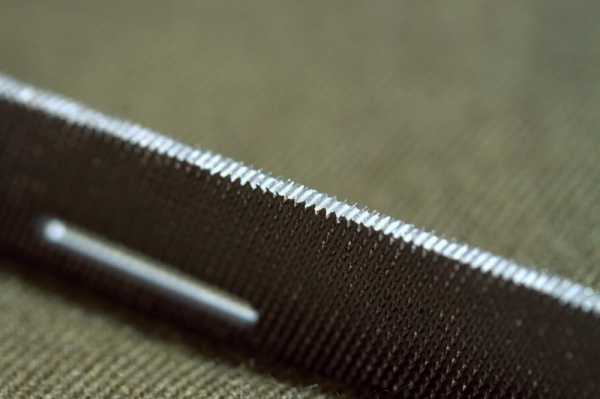

Типы надфилей по количеству насечек на 10 мм рабочей поверхности

Всего в ГОСТ 1513–77 выделяют пять типов напильников. Первый и второй номер содержат 28–56 насечек на каждые десять миллиметров рабочей длины. Третий, четвёртый и пятый номер имеют уже от 40 до 112 насечек на каждые 10 мм рабочего профиля.

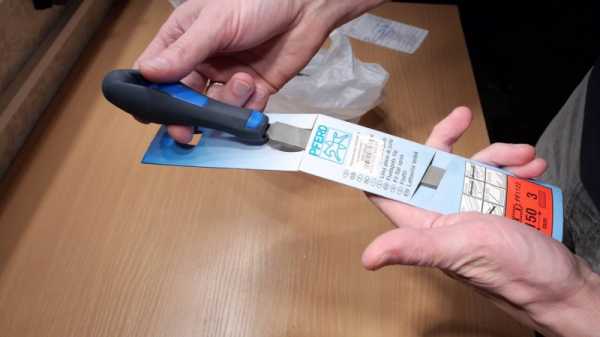

Определяют номер насечки, взглянув на ручку напильника, где завод-изготовитель должен указать число насечек на 10 мм длины. Чем выше значение, тем больше размер зубцов на насечке и, следовательно, более грубая обработка, которая совершается надфилем. Инструментом первого и второго номера выполняют работу по вытачиванию рельефов и всечек, образцом под третьим номером совершают чистовую шлифовку поверхностей. Образцы с насечками 4 и 5 пригодны для наиболее тонкой работы: ими выводят мелкие риски, обрабатывают оправы драгоценных камней.

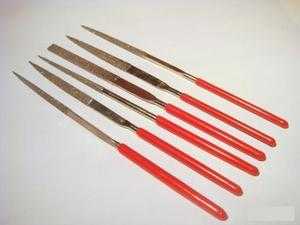

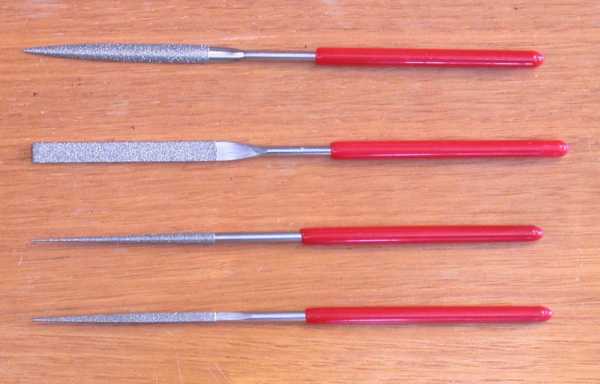

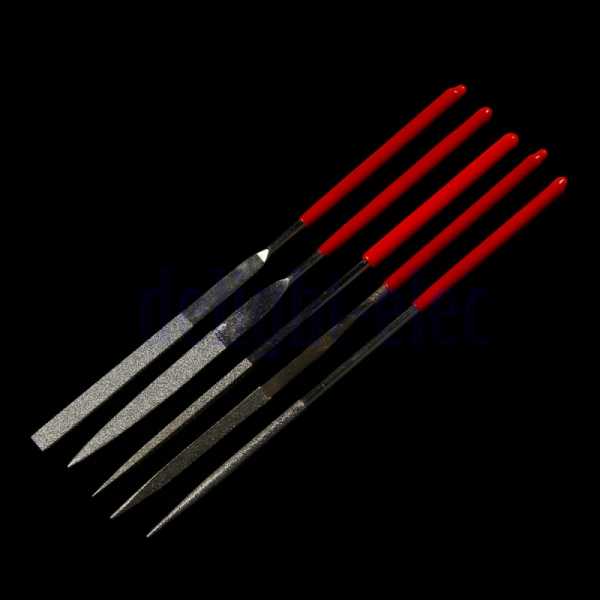

Надфиль алмазный

Алмазные надфили — это не что иное, как мелкие пилки. Рабочий профиль инструмента покрывают алмазным порошком. Благодаря алмазному слою обеспечивается непросто резка материала во время слесарной операции, но и частичное снятие поверхностного слоя. Косметическая пилочка для ухода за ногтями тоже относится к категории надфилей. Эта драгоценная горная порода считается одной из самых дорогих природных материалов. С какой целью использовать алмаз для изготовления инструментов? На самом деле для изготовления рабочей поверхности напильников берут искусственный камень.

Высокие показатели прочности надфиля с алмазным покрытием позволяют обрабатывать стекло, керамику, прочную сталь и сплавы. В ГОСТ 23461–84 указано, что длина алмазного устройства лежит в диапазоне от 100 до 200 мм. В магазине чаще всего можно встретить образцы длиной 80 мм и 160 мм. Стандартная длина рабочей части у таких надфилей- 50 мм и 80 мм. Материалы, используемые в производстве надфилей, должны иметь твёрдость больше, чем у стали.

Для производства таких инструментов, как алмазные надфили (ГОСТ 1435, ГОСТ 5950) требуется включение в состав стали с повышенным содержанием углерода. Показатели твёрдости по шкале HRC должны находиться в интервале от 50 до 60 единиц. Ещё один значимый показатель, это зернистость. Она определяет величину крупиц алмазного напыления. Обозначают её с помощью цветной полоски или мелких рисок, которые обычно высекают на рукоятке инструмента.

Вконтакте

Facebook

Twitter

Google+

Мой мир

instrument.guru

Еще немного о напильниках

Девушка,Челси Миллер,родилась в Вермонте,отец,будучи кузнецом,привил ей любовь к металлу.Под его присмотром научилась управляться с непростым ремеслом.Придумала и воплотила линию кухонных принадлежностей из подков и рашпилей.Дерево для рукоятей использует местных сортов-яблоня,груша,вишня…Необычный женский взгляд на металл.Итак,прошу любить и жаловать….

1.

2.

3.

4.

5.

6.

7.

8.

9.

10.

11.

12.

13.

14.

15.

16.

17.

18.

19.

20.

21.

22.

23.

24.

25.

26.

27.

28.

29.

fishki.net

Напильник круглый – инструмент для заточки бензопилы + Видео

Если плоский и квадратный напильники удобны для обработки внешних поверхностей, то круглый напильник незаменим, когда нужно выровнять стенки высверленного отверстия или зашлифовать запрятанный в глубине детали элемент. Познакомимся поближе с этим инструментом!

Напильник круглый по металлу – его роль в наборе инструментов!

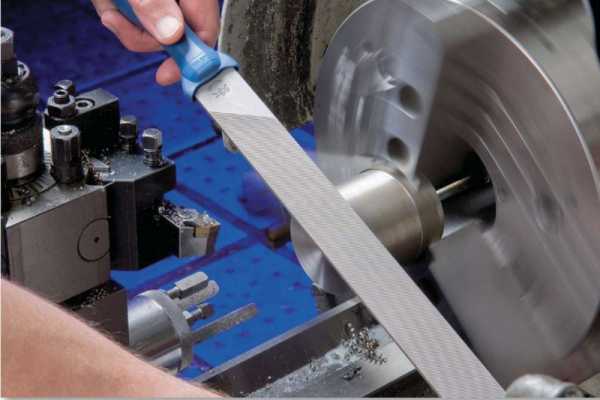

Напильник относится к тем инструментам, которые прогресс практически не затронул, оставив нынешнему поколению пример того, какими инструментами пользовались еще наши деды. Разве что насечки стали мельче, да выбор побогаче. Если наши предки свой набор составляли самостоятельно из отдельных инструментов, купленных от случая к случаю, то сейчас не проблема приобрести готовый набор из всех представителей семейства напильников. Какие же виды инструментов должны туда входить?

Традиционно напильники разбивают на две группы – инструменты для обработки дерева и инструменты по металлу. Главное их отличие – в качестве стали, которая используется при их изготовлении. Сталь для «деревянных» представителей этой категории более мягкая, тогда как напильники по металлу выполнены исключительно из закаленной высокоуглеродистой стали с содержанием углерода более 1 %.

И если по насечкам вы можете и не отличить одни инструменты от других, то уже первые попытки обработать металл непрофильными напильниками покажут, кто есть кто! Изделиями, предназначенными для дерева, работать по металлу строго запрещено, поскольку насечки попросту сотрутся уже через короткое время, тогда как инструментом по металлу обрабатывать дерево можно, хотя результат будет не тот, что от использования профильного инструмента. Среди наиболее распространенных форм встречаются такие, как:

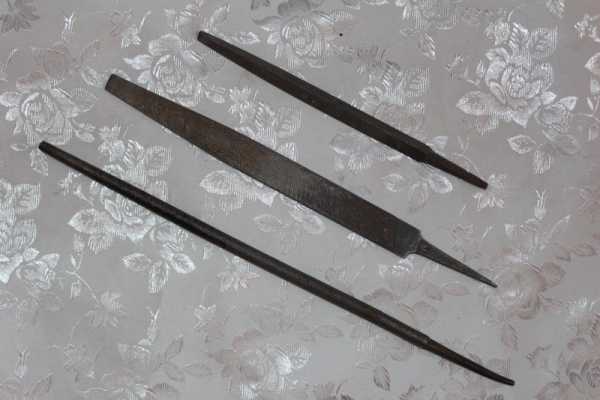

• круглые – лучше всего подходят для обработки отверстий внутри деталей, вогнутых элементов;

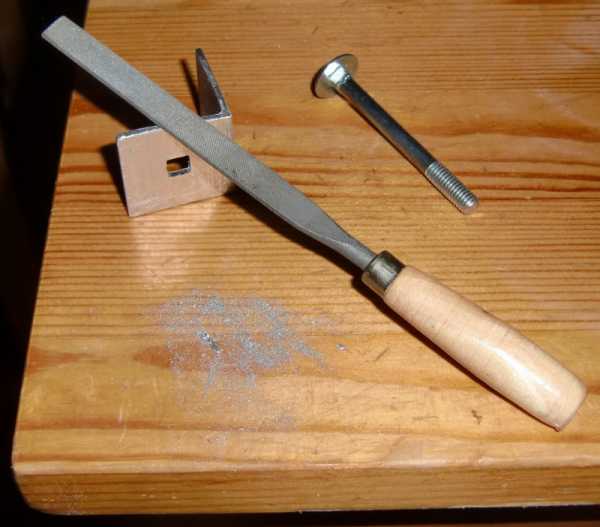

• плоские прямоугольные – такими удобно обрабатывать прямые поверхности;
• полукруглые – средний вариант между плоскими и круглыми;
• квадратные – достаточно удобные для обработки прямых углов;
• треугольные – для затачивания зубьев ножовки по дереву, для обработки углов;
• ромбические – имеют две стороны, разделенные на два сектора с разным направлением насечки.

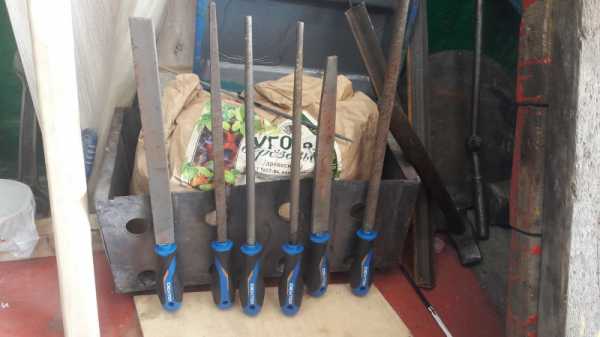

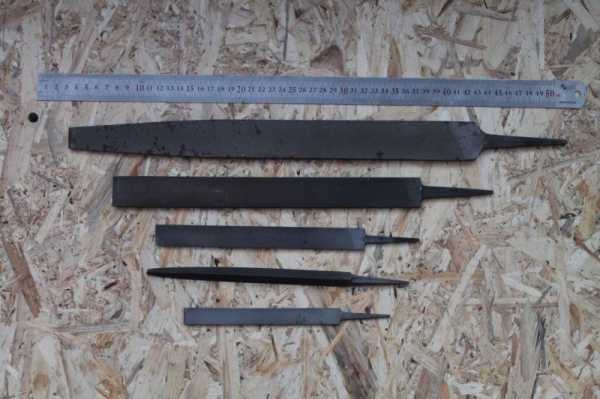

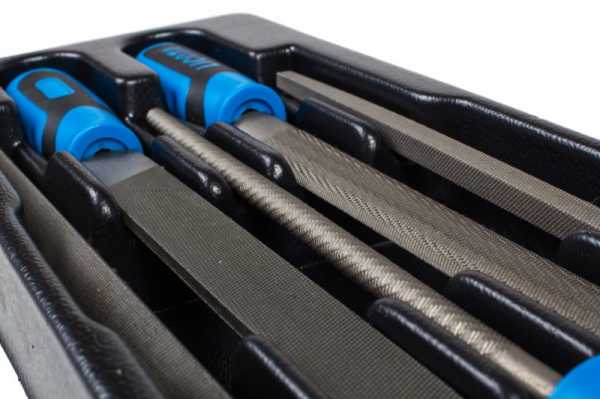

В наборе напильников лучше всего иметь как можно больше инструментов разных размеров и зернистости. Ведь как бы далеко не продвинулись электрические изобретения, среди которых, кстати, есть и электронапильник, но до точной и аккуратной шлифовки вручную им еще далеко. Кроме того, работа с ручными инструментами абсолютно безопасна и не требует практически никакой предварительной подготовки.

Заточка цепей от бензопилы – когда хвататься за инструмент?

Даже если вам никогда не приходилось пользоваться круглым инструментом, то после покупки бензопилы вам придется с ним «подружиться». Ее цепи также имеют свойство время от времени затупляться, но не выбрасывать же их! Куда дешевле покупки новой цепи будет приобрести (или откопать со дна ящика для инструментов) круглый напильник для заточки цепей! Кстати, если инструмент придется покупать, то поинтересуйтесь наличием целого набора, который специально предназначен для затачивания цепей.

Зуб бензопилы имеет непростую конфигурацию. Фактически, бензопила не режет дерево, а строгает очень узенькую стружку, что возможно благодаря двум режущим кромкам – боковой и верней. Верхняя кромка скошена под углом к линии движения цепи, что и позволяет ей строгать. Кроме режущих элементов на каждом зубе есть еще и выступ-ограничитель, который регулирует врезание пилы в древесину. При интенсивной работе заточка цепи может требоваться достаточно часто, даже несколько раз за день. А если же вы нечаянно зацепили грунт, то можно сразу отправляться на эту процедуру – зубья очень быстро затупляются от мелких камешков, которые есть в почве.

В любом случае старайтесь уделять внимание бензопиле как можно чаще, тогда вам не придется подолгу задерживаться у цепи, снимая приличный слой металла. Проще всего понять необходимость заточки можно по работе самой бензопилы – правильно заточенный инструмент буквально втягивается в рез даже при небольшом нажатии, а стружка будет вылетать крупная. Если же зубья затупились, усилия нужно будет прикладывать куда больше, при этом стружка будет мелкой. Но, помимо этого, увеличится расход топлива, износ всех деталей инструмента, да и вы сами гораздо быстрее устанете от такой распилки.

Процесс заточки – как сделать пилу острой?

В зависимости от размеров затачиваемой пилы, вам следует обратить внимание и на диаметр напильника. Четырехмиллиметровый напильник предназначен для цепи с размером 1,3 мм, тогда как для цепи с размером 1,6 мм понадобится инструмент с диаметром 5,2 мм. Помимо круглого инструмента изредка может понадобиться и обычный плоский, которым снимается выступающая часть ограничителя. В зависимости от применения меняется и угол заточки.

Основное правило такое – увеличивая угол заточки, вы увеличиваете и производительность инструмента.

Уменьшение угла приводит к большей плавности хода и меньшей вибрации. Наиболее оптимальные рамки для затачивания: более 35° и не менее 25°. Исключение составляет разве что продольный распил древесины, для которого оптимальный угол – 10°. Каждое режущее звено цепи, как уже говорилось, имеет выступ для ограничения глубины реза. Разница в высоте ограничителя и верхней кромки и есть та самая глубина. В норме этот показатель должен не превышать 0,8 мм, а оптимальным считается расстояние в 0,6 мм. Если оно превышено, повысится и вибрация цепи из-за слишком большого захвата, но и уменьшать его не стоит – упадет производительность. Каждые 5-10 заточек цепи нужно проводить замеры и стачивать выступивший на лишнюю долю миллиметра выступ.

Металл цепи достаточно мягок, поэтому при заточке нужно правильно позиционировать напильник по отношению к зубьям. Положение инструмента должно быть таким, чтобы 20 % напильника в начале движения по заточке выступало с другой стороны от звена. Располагать инструмент нужно под углом 90° к цепи в вертикальной плоскости и 30° – в горизонтальной. Чтобы не поранить руки, напильник обычно крепят в специальном держателе. Если покупать специальное изделие для таких целей, то оно не будет мешать обзору и поспособствует выбору правильного угла и нужной высоты. Помимо выбора самого напильника, под каждый отдельный шаг пилы существуют и отдельные держатели. В результате правильного выбора напильник должен выступать над спиной зуба на одну пятую от своего диаметра.

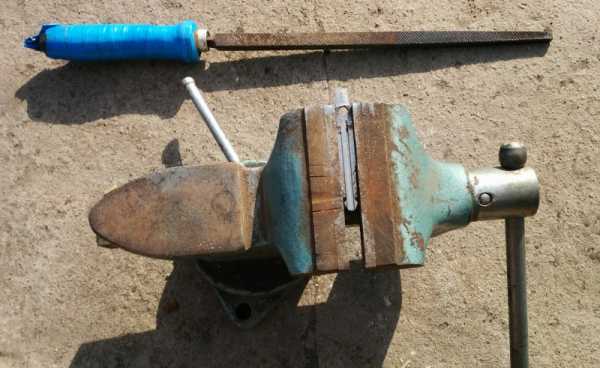

Шину перед заточкой желательно закрепить в струбцинах. Движения при заточке осуществляются от себя, при этом старайтесь вести напильник без сильного нажатия, плавно и размерено. Чтобы избежать износа самого инструмента, регулярно его проворачивайте в держателе. Обычно для заточки одного зуба достаточно 2-3 движений от себя. Для удобства проведите заточку с одной стороны, а потом перейдите на другую.

Делая одинаковое число движений при одном и том же давлении, вы получите одинаковое значение длины для всех зубьев, что крайне важно как для нормальной эксплуатации самой цепи, так и для удобства работы. Если есть необходимость, проведите стачивание ограничителя. Для этого применяется шаблон – металлическая пластина с прорезью для выступа. Опираясь на зуб, пластина покажет, насколько ограничитель выступает над ним. Если такой шаблон купить в магазине, все, что вам нужно будет сделать – сточить выступивший над пластиной кончик.

remoskop.ru

Рашпиль по дереву – в чем сходства и отличия с напильником? + видео

Рашпиль по дереву представляет собой инструмент, похожий на напильник, на котором имеется крупная насечка. Порой его называют «столярным напильником», но все же отличия у инструментов есть, изучим их в этой статье.

Рашпиль по дереву – этимология слова

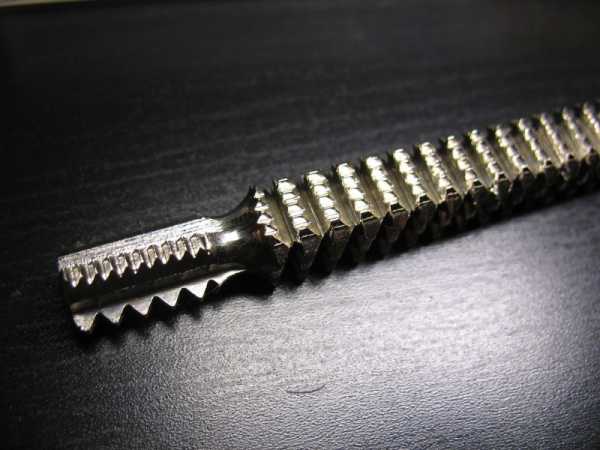

Начнем с самого интригующего! Главное отличие рашпиля от напильника – в насечках, которые выполнены отдельно в виде зубчиков или выступов. Изготавливают рашпили методом штампования, то есть на стальных листах выдавливают отверстия, у которых острые торчащие края. По внешнему виду рашпиль напоминает металлическую пластинку с треугольными зубчиками, и чем-то они похожи на зубья у терок. Данный инструмент необходим для обрабатывания деревянных, гипсокартонных, пластиковых, резиновых, кожаных и других материалов.

Часто им работают, когда простой напильник не справляется от того, что забивается стружками, и нарезка уже не возможна. Название «рашпиль» пришло в наш обиход из немецкого словаря. Там есть такое слово «raspel», которое переводится на русский язык, как «терка». А еще в прошлые века на Руси такой инструмент имел название «дерун», то есть приспособление для соскабливания, обтирания разных материалов. До сих пор всем знакомо картофельное блюдо – дерун (когда картофель натирается на терке).

Само по себе слово «рашпилить» – глагол, который обозначает процесс обработки материалов этим приспособлением. Есть связь данного названия и с английским словарем. Инструмент такой англичане называют «rasp», что обозначает «скрежет». Многие считают, что это не что иное, как разновидность напильников, а если покопаться в английском словаре далее, то можно найти и «rasp file», и его перевод как раз – напильник.

Из чего должен состоять набор рашпилей?

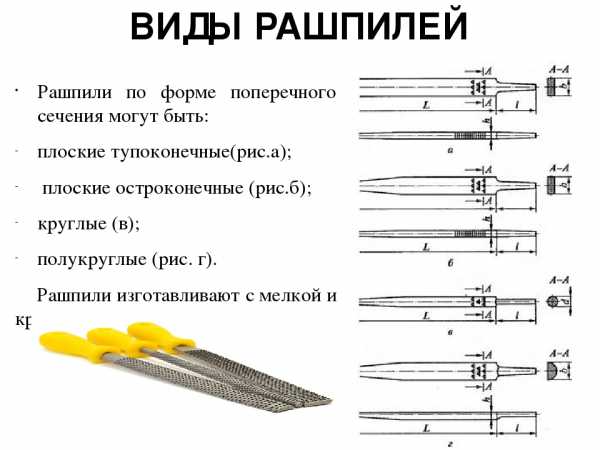

Порядочный мастер всегда имеет целый набор рашпилей, из чего же он должен состоять, мы разберем чуть ниже. В основном, есть такие виды рашпилей: плоские (не только тупоносые, но и остроносые), полукруглые и круглые. Отличаются также рашпили и по номерам насечек – 1 и 2 класса. По длине данные классы не разнятся, а вот количество зубчиков в каждом номере отлично. В первом между зубчиками расстояние несколько больше, а рядов меньше. Насечек же больше на рашпилях второго номера.

Для изготовления рашпилей используют прочную сталь марки У7, У7А, редко берут сталь У8, У10 и другие. Чем тверже и острее зубчики у инструмента, тем лучше будет сцепляемость с обрабатываемыми материалами.

Указанные выше виды рашпилей производят в нашей стране, а за рубежом имеется чуть меньшее разнообразие: обычные (с ручками) и рифленые. Рифленые в нашей стране часто называют рифлевками, это двухконечные инструменты с плоскими металлическими частями по центру, именно за эту часть держатся во время работы. Размер рифлевок небольшой, а зубчики – обычного стандартного размера. Вкратце мы кинули взгляд на классификацию, но теперь пора чуть подробнее узнать о каждом виде.

Краткая характеристика рашпилей

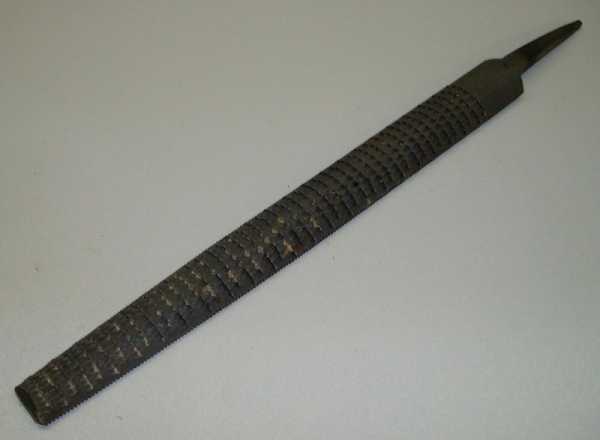

Плоский рашпиль позволяет обрабатывать вогнутые поверхности. Он особенно хорош, чтобы снимать заусеницы и торцевать различные заготовки из дерева или цветных металлов. Современные плоские рашпили обладают удобными двухкомпонентными рукоятками с отверстиями для подвеса. Основная рабочая часть сделана из прочной инструментальной стали.

Круглые рашпили также снабжены эргономичными двухкомпонентными рукоятками. Это создает дополнительные условия для комфортной и удобной работы. Круглая форма позволяет обрабатывать различные отверстия, неровные поверхности из нетвердых материалов. Часто такими инструментами пользуются для выполнения многих слесарных работ.

А вот полукруглая форма инструмента позволяет применять их для отпиливания и зачистки не только вогнутых, но и плоских поверхностей. Также такими рашпилями обрабатывают отверстия больших диаметров. Для того чтобы было удобней работать, сделана двухкомпонентная рукоятка. Более того, она дополнительно обработана противоскользящим покрытием. Как и напильники, полукруглые рашпили имеют две рабочие поверхности. Одна сторона – плоская, а другая – полукруглая. Такая форма позволяет выполнять работы разной сложности на нетвердых материалах.

Техника использования рашпиля и секреты ухода

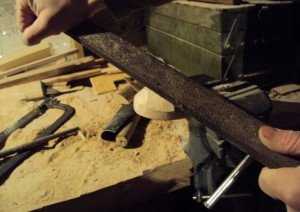

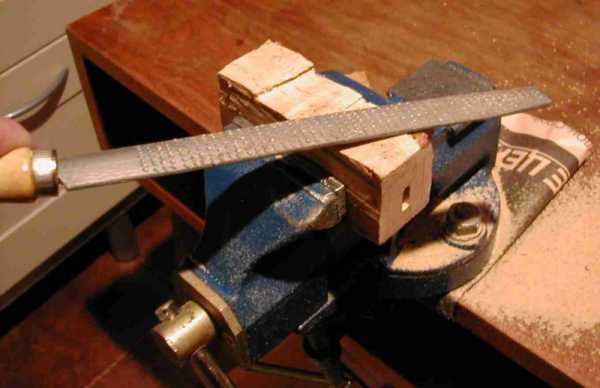

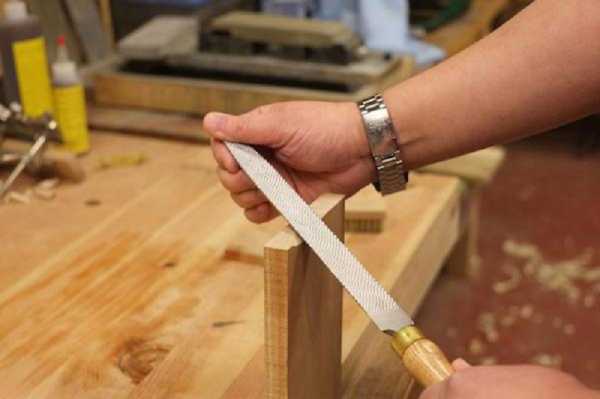

При работе с рашпилем не нужны специальные знания и умения. Для удобства работы деталь лучше плотно закрепить в настольных тисках или струбцине, которые должны быть установлены на высоту согнутых в кулак пальцев рук. Локти в это время должны находиться на губках тисков, сам рашпиль надо держать правой рукой, а конец придерживать левой. Такое положение позволит лучше контролировать движение и направление рашпилей. Работая с данным инструментом, надо использовать всю длину, а как только поверхность выравнивается, нужно пользоваться коротким ходом.

Рашпиль хорош для заглаживания торцов, ребер и отверстий изделий. Чтобы поверхность в конце работы была ровная и прямая, надо пользоваться плоскими рашпилями. Ведем его горизонтально и управляем им обеими руками. Результат будет наилучшим, если вести рашпиль по диагонали к волокнам дерева. Часто во время работы данным инструментом на деталях из дерева могут оставаться следы, поэтому, чтобы добиться гладкости и ровности, надо в конце работы древесину подравнять наждачной бумагой.

А можно сначала воспользоваться напильником, перед обработкой наждачкой, такой способ более деликатный для выравнивания любой поверхности. Чтобы получить более глубокие выемки при работе инструментом надо сильней на него надавливать, да и древесины таким способом убирается намного больше. Когда работа приближается к концу, и виден желаемый результат, надо просто уменьшить нажим и работать мягче и деликатней. После работы рашпилем на поверхности остается много пыли, убрать все можно при помощи щеток. Чтобы результат был заметней, надо чаще смахивать пыль в процессе обработки.

Если участки для работы тонкие и небольшие, и нет возможности пользоваться обычным рашпилем, то тогда надо применить рифленый инструмент. Во время работы инструмент часто забивается стружками, опилками и древесной пылью. Весь мусор скапливается между зубчиками, почистить же его можно легкими ударами о кусок дерева. Забиваются у инструмента и сами насечки, и тогда для очистки понадобится небольшая широкая щетка с короткими и жесткими проволочными щетинками. Понять, когда нужно срочно почистить рашпиль, можно по первому важному признаку – древесина перестает резаться. Если чистка не дает положительного результата, тогда нужно менять сам инструмент.

Есть еще один способ очистки рашпиля (в случае пластмассовых опилок и стружек) – это опускание его в емкость с горячей водой. Потом его нужно тщательно протереть сухой мягкой тряпкой и высушить. Иначе может появиться ржавчина. Если инструмент долго находится без действий, то лучше его промазать небольшим количеством машинного или растительного масла. Перед тем как начать работать, надо будет просто снять масло кусочком древесного угля и потом почистить щеточкой. Пользоваться мокрым инструментом ни в коем случае не допускается.
