Содержание

как сделать навес из профнастила над воротами, фото, видео


Сделать и установить козырек над калиткой своими руками можно без особых усилий. Он украсит внешний вид наружной части заграждения и защитит входную створку от негативных факторов окружающей среды. Процесс монтажа козырька предусматривает следование определенным правилам. Планировка создания навесного элемента над калиткой включает подбор оптимально подходящего материала и необходимых инструментов. Далее обо всем подробнее.

Арочный тип

Вернуться к оглавлению

Содержание материала

Для чего над входной калиткой и воротами нужен козырек

Специалисты выделяют следующие предназначения калиточных и воротных навесов:

  1. Продление эксплуатационных качеств калитки и ворот. Козырек защищает петли, замки и фундамент от деструктивного воздействия атмосферных осадков. Если при входном проеме в заборе расположена видеокамера или домофон, установка навесного элемента обязательна.

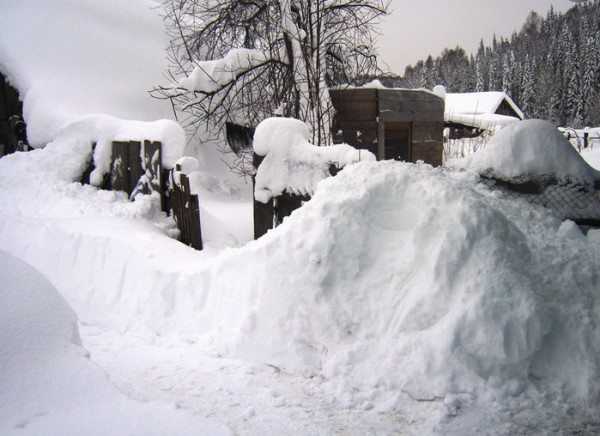

  2. Уменьшение снежной шапки зимой. В зимний период навес не позволит собраться большому количеству снега на входе.
  3. Декоративность. Козырек, декорированный коваными элементами, добавит общему виду большей визуальной привлекательности.

Идея обустройства навеса над створкой

Учитывая перечисленные факторы, стоит задуматься о создании козырька еще на стадии продумывания конструкции забора. Важно, чтобы навесной элемент аккуратно дополнял ограждение и не выглядел как отдельная его часть.

Обустройство навеса начинается с создания прочного каркаса. Для его выполнения используется дерево или металл. Деревянная конструкция имеет короткий срок эксплуатации. Поэтому используемые пиломатериалы дополнительно обрабатывают антигрибковыми средствами.

Макет изделия из металла над калиткой

Подбирать материал для козырька следует, ориентируясь на само ограждение, калиточную дверь и ворота. Опорная часть навеса бывает различных конструкций. Для покрытия крыши используются следующие материалы:

  • поликарбонат;
  • профнастил;
  • металлочерепица;
  • оргстекло;
  • листы ПВХ;
  • оцинковка;
  • шифер.

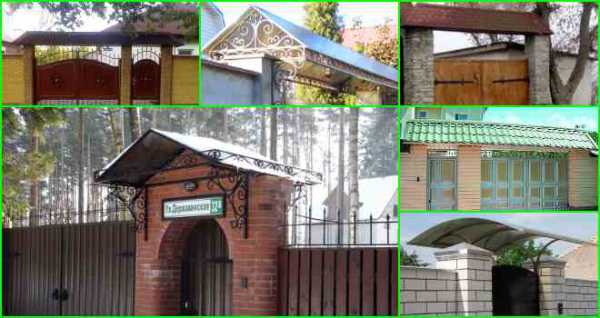

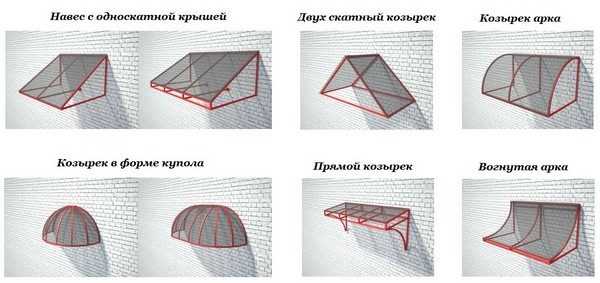

Разнообразие форм навесов

Козырек над калиткой из профнастила – один из самых популярных вариантов навеса. Профилированные листы легко крепятся к каркасу навесной конструкции и стоят недорого.

При покупке лучше выбрать материал толщиной от 0,5 мм из алюминия, меди или хромоникелевой стали с дополнительным защитно-декоративным покрытием.

Схема каркаса с основными размерами

Поликарбонат – наиболее легкий материал в плане самостоятельного монтажа. Помимо простоты в использовании, он выделяется красотой и низкой ценой. Учитывая большой спрос на него, производители расширили ассортимент, включив разнообразие цветовой гаммы. Следовательно, встречающиеся в продаже листы поликарбоната имеют разную фактуру и цвет.

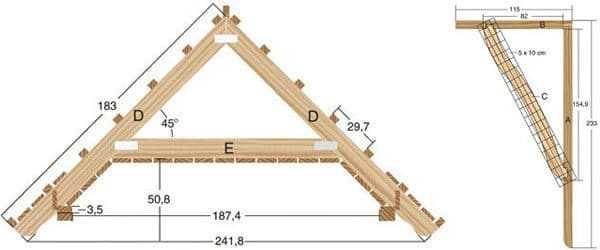

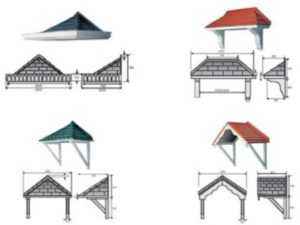

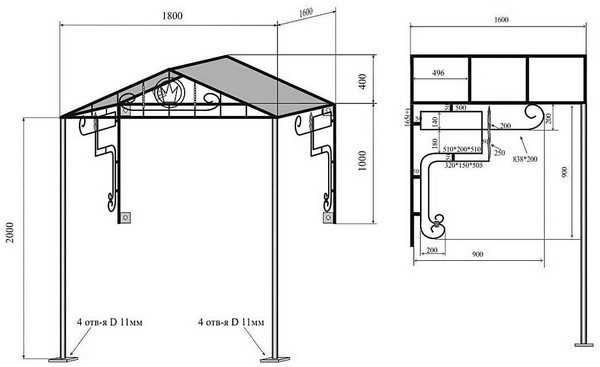

Эскиз двускатной конструкции для калитки

Вернуться к оглавлению

Какая форма козырька предпочтительней

Выбрав материал для навеса, далее определяем его конструкцию. Форма козырька должна быть подобрана так, чтобы навес вписывался в общую картину как ограждения, так и расположенного на участке дома.

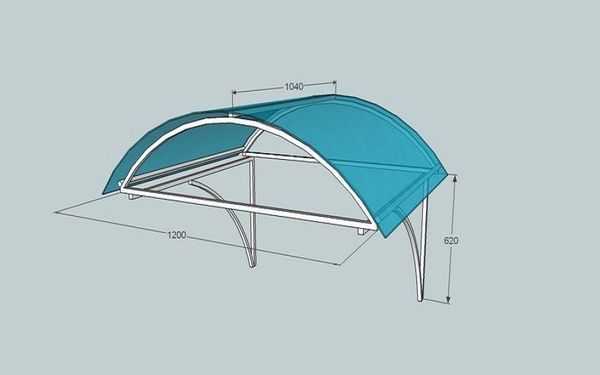

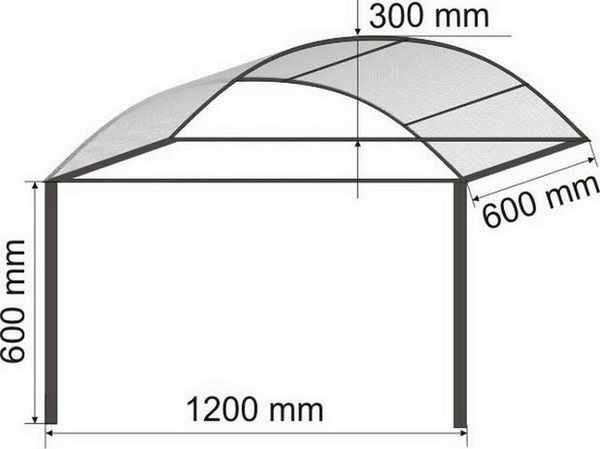

Схема размеров козырька из поликарбоната

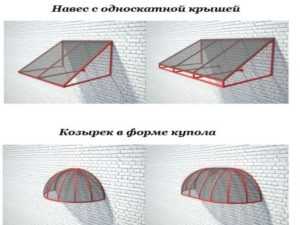

Навесы бывают следующих видов:

  • односкатные – вид простой в монтаже конструкции, но с учетом особенностей региона. Если случаются обильные снегопады, выдерживается угол наклона;
  • двускатные – такой навес защищает калитку и створки ворот от разрушающих воздействий атмосферных осадков под любым углом;
  • арочные – отличаются высоким спросом благодаря привлекательному внешнему виду и легкости в установке, не требующей опыта;
  • куполообразные – козырек в форме купола сделать сложнее, поскольку он состоит из нескольких элементов, собирающихся в единое целое. Зато такой навес обладает максимальными защитными свойствами;
  • плоские – наименее практичный вариант, не целесообразен к установке в северных регионах с сильными снегопадами. Если создавать такой навес, придется тщательно продумать каркас и подобрать высокопрочный материал для крыши.

Идея обустройства покрытия над калиткой

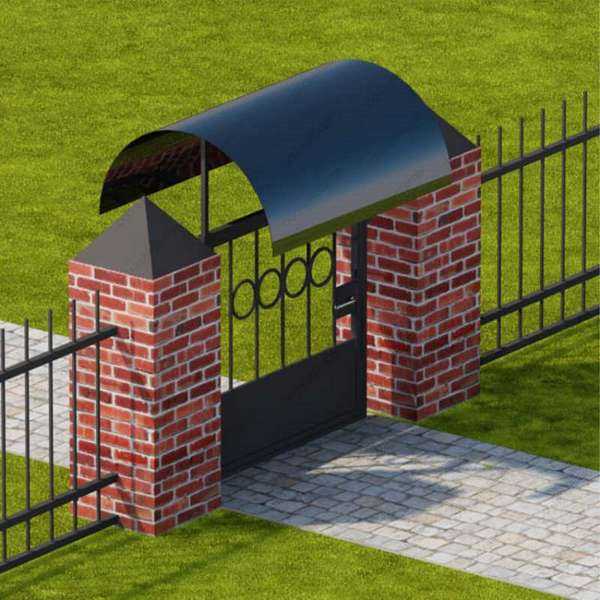

Из перечисленных выше вариантов наиболее популярен арочный тип навеса с металлическим каркасом из алюминиевых профильных труб, который декорируют элементами ковки.

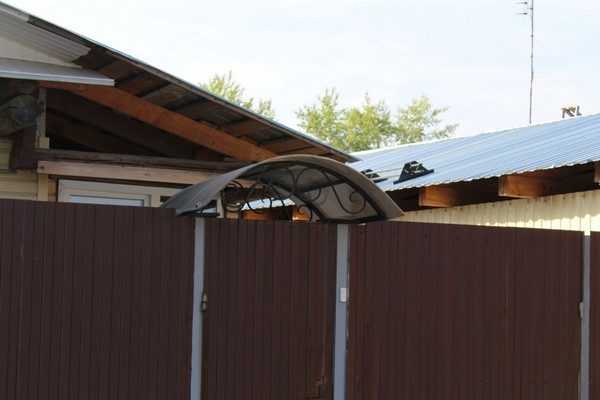

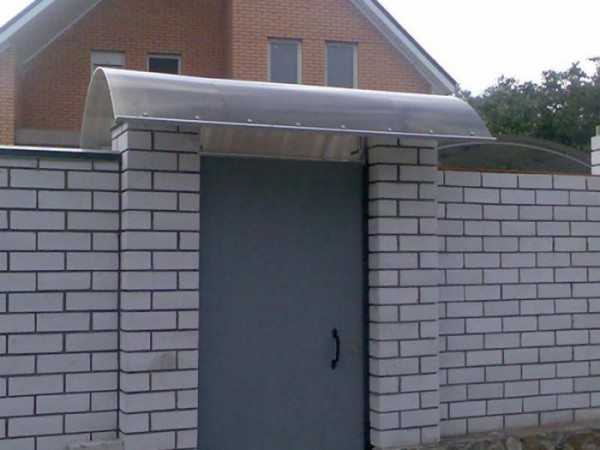

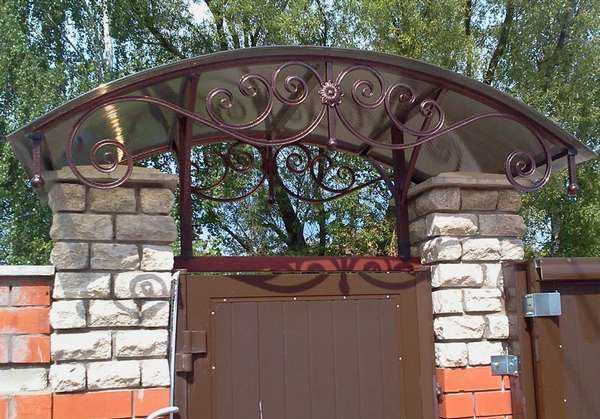

Фото арочного козырька, перекрытого поликарбонатом.

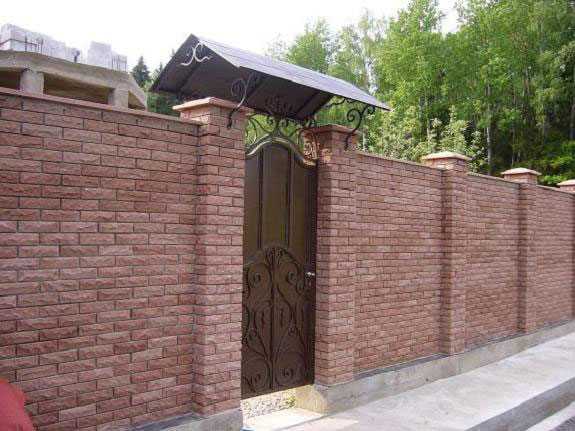

Образец изделия над калиткой

Металлический остов, как правило, кроется полимерными материалами, неприхотливыми в эксплуатации. Теперь рассмотрим, как сделать козырек над калиткой и воротами.

Вернуться к оглавлению

Как сделать навес над калиткой и створками ворот

Монтаж козырька своими руками труда не составит. Главное – это запас терпения, наличие необходимых материалов и инструментов. Создание красивого козырька вполне осуществимо без привлечения мастера.

Схема монтажа покрытия над калиткой

Что нужно для монтажа арочного козырька с металлическим каркасом

Монтажные работы производятся посредством следующих материалов и инструментов:

  • сварочного аппарата с защитной маской и электродов;
  • болгарки с отрезными и абразивными кругами;
  • металлической щетки;
  • шуруповерта;
  • самонарезающих шурупов;
  • профильной алюминиевой трубы квадратного либо прямоугольного сечения размером 15х15 или 20х20 мм и декоративных кованых элементов;
  • уголка и уровня;
  • кисточки, грунта и краски;
  • кровельного материала.

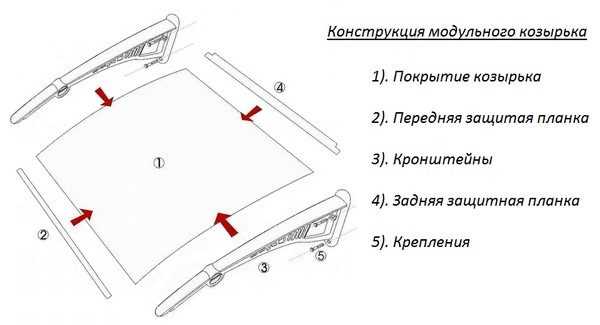

Схема модульного изделия

Стадия подготовки монтажных работ

Данный этап заключается в определении конкретного изделия, которое мы хотим получить, а также необходимых материалов.

Планирование козырька начинается с подготовки следующего:

  1. Эскиза. Перед началом работ нужно четкое понимание, как будет выглядеть изделие. Для этого следует на бумаге начертить форму и примерные размеры будущего навеса. Приблизительная ширина арочного козырька калитки составляет 1200–1500 мм (ворот –3000–4000 мм), высота арки равна 200–300 мм.
  2. Прочной основы. Нужно убедиться в прочности воротных столбов, на которые будет опираться навесная конструкция.
  3. Выбора перекрытия. При подборе материала для крыши козырька учитываются индивидуальные предпочтения и финансовые возможности.
  4. Проведения замеров.

Это необходимо для определения нужного количества материалов.

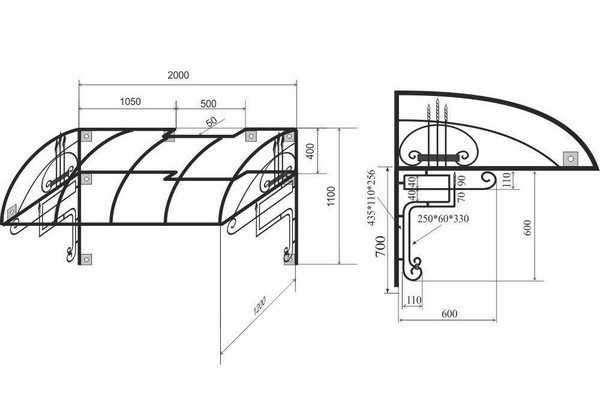

Схема кованого каркаса конструкции

Монтаж козырька: пошаговая инструкция

Сделать привлекательным простой по конструкции козырек можно за счет применения кованых элементов. Их приваривают с двух сторон. Также на П-образную раму приваривается полукруглый навес.

Макеты популярных видов

Арочный навес для ворот ставится по той же схеме, что и над калиткой. Каркас в виде буквы «П» крепится к опорам створок. Наиболее приемлемые материалы для кровли – поликарбонат или профнастил.

Монтажная схема

Пошаговый процесс монтажа навесной конструкции:

  1. Сваривают П-образную раму, а затем крепят ее к опорным столбам. Если стойки кирпичные, кладка продлевается на 30–40 сантиметров с дополнительным монтированием в кладку металлического профиля. К металлическим опорам каркас крепится посредством анкерных болтов или сварки.
  2. На каркас приваривается карниз из отрезков профиля, к которому будет крепиться крыша козырька. Карниз рекомендуется делать двусторонний. Тогда козырек будет защищать входные створки с обеих сторон.
  3. Между каркасными стойками и карнизом привариваются кованые угловые элементы, которые придадут декоративность козырьку и укрепят его.
  4. Чтобы изготовить арку, размечается металлопрофиль, затем от него отрезают 2 куска трубы нужного размера. Зажав один край тисками, а другой – газовым ключом, трубу сгибают в дугу. Для этого целесообразнее использовать алюминий, поскольку стальные изделия затруднительно гнуть без специального оборудования.
  5. К пролетам приваривают трубчатые дуги в виде арки. Дугообразные металлические элементы дополнительно соединяют несколькими поперечными трубами. Эта конструкция будет служить каркасом для крыши.

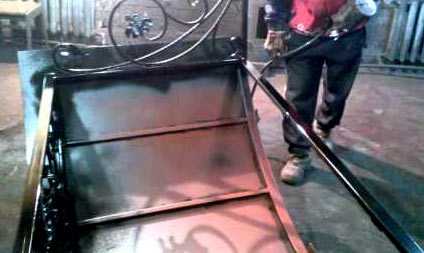

  6. С помощью болгарки с абразивным кругом изделие зачищают от сварочных швов.
  7. На каркас путем приваривания или прикручивания самонарезающими шурупами (в зависимости от материала перекрытия) крепится кровельный материал.

Дизайнерский подход

Видео самостоятельного монтажа навеса над калиткой забора представлено ниже.

Чтобы перекрыть козырек поликарбонатом, рекомендуют использовать листы продукции толщиной до 8 миллиметров. При помощи шуруповерта материал фиксируется к арке навеса самонарезающими шурупами с термогайками.

Так как продукция подвержена царапинам, защитную пленку целесообразно снимать после фиксации изделия.

Верхушка с ажурными элементами ковки

Навес над калиткой из профнастила своими руками выполняется по схожей схеме. Материал прикручивают к каркасу козырька саморезами в комплексе с пресс-шайбами и резиновыми уплотнительными прокладками.

Изделие с удлиненной защитной частью над калиткой

Используя для перекрытия листы металла, следует закреплять их путем приваривания с внутренней стороны козырька. Учитывая малую толщину используемой листовой стали, приваривать требуется осторожно, дабы не прожечь продукцию насквозь. После завершения работ по монтажу все металлические элементы навеса грунтуют и покрывают краской.

zaborsebe.ru

этапы изготовления- материалы и чертежи +Фото и Видео инструкция

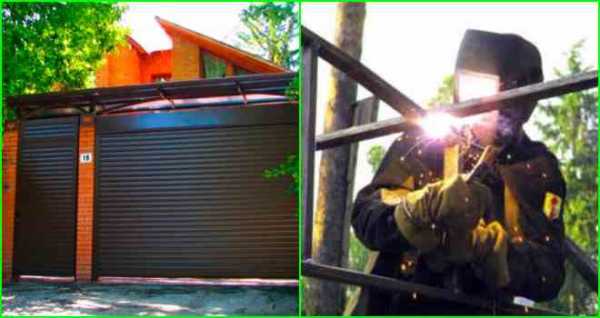

Козырек над воротами гаража: этапы изготовления,, чертеж и используемые материалы. Достаточно важным элементом конструкции является козырек над воротами гаража. Он играет роль защиты от осадков, а еще может уберечь ворота замерзаний. Если гараж построен возле жилого дома, козырек будет играть еще и декоративную роль, и создаст уникальный дизайн. Для создания могут быть использованы различные материалы, а конструкция может быть и подвесной, и на подпорках.

В этой статье вы найдете рекомендации по изготовлению, а также алгоритмы выполнения. Они помогут сделать все правильно и без лишних усилий.

Общие сведения

Для чего он требуется

Некоторые постройки были изначально спланированы без этого вспомогательного элемента. Но это не значит, что проект не был правильным, просто при наличии козырька вы создадите дополнительные удобства использования помещения гаража.

Достоинства и функциональное назначение козырька:

  • Защита от осадков. Это главное преимущество, которое заключено в перекрытии допуска влаге к замковому механизму. Это ощутимо увеличивает срок службы и удобство пользования.
  • Сохранение источников света.  Если над воротами гаража есть лампочка, козырек станет надежным укрытием от повреждений и попадания влаги.
  • Улучшение выезда. В зимнее время выезд не так сильно будет засыпан снегом или же покрыт льдом. А в теплое время года это будет отличная защита от солнца, если вы будете проводить ремонтные работы при открытых ворота гаража.
  • Декоративный элемент. Если козырек будет сделан в том же стиле, что и основное строение это даст единый экстерьер и сделает внешний вид зданий лучше, гармоничнее.

При наличии козырька над воротами вы получите комфортное открытие ворот, петли и ворота не будут подвержены излишней влаге, а при минусовой температуре не будет промерзания механизмов.

Разновидности гаражных козырьков

Перед тем, как сделать козырек над воротами гаража, следует узнать обо всех разновидностях навесов, так как эта ниша многообразна. В отличие от обычных построек кооперативного вида, изготовление своим руками даст возможность сделать не только козырек с защитной функцией, но и с декоративным подтекстом, а также показать свои таланты дизайнера.

Есть следующие виды навесов:

  1. Односкатный – самая простая и самая популярная конструкция. Это ровное полотно, которое установлено под небольшим уклоном от главного здания.
  2. Двускатный – эта модель отличается удобством использования и надежностью. В такой конструкции осадки будут скатываться не вперед, а по бокам.
  3. Арочные – эффективно и несложно даже для самостоятельного изготовления, но при строительстве следует использовать только те кровельные материалы, которые отличаются своей гибкостью.
  4. Шатровые – это полная защита со всех сторон, но для этого придется заморочиться со сложностями выполнения и к тому же конфигурации таких крыш многообразны.

При выборе подходящей модели козырька над гаражом ориентируйтесь и на вид здания в целом. Будет хорошо, если вы будете использовать только одинаковые материалы для кровли, чтобы сохранить архитектурный стиль. Для изготовления гаражного навеса своими руками возьмите на заметку все полезные рекомендации из этой статьи.

Делаем козырек

Подбор материала

Если речь идет о гаражных постройках стандартного типа, то они уже в начале оснащены таким полезным дополнением. Если же имеющаяся конструкция сломалась или не нравится, и вы хотите е сменить, вы легко можете переделать ее «под себя». При планировании вашей главной задачей будет выбор и покупка материалом.

Благодаря чудесам современной промышленности есть много вариантов материалом. Вы можете использовать любые, которые подойдет для настила обычных крыш. Большинство владельцев автомобилей и гаражей решили этот вопрос, просто нанеся битумную мастику на прочное основание. При этом все основные функции будет выполнять натянутый тент, но без обработки мастикой такое сооружение вряд ли можно будет называть хорошим.

Итак, вы можете сделать козырек над воротами гаража своими руками из следующих элементов:

  • Профнастил.
  • Стекло (но чаще всего используют аналоги на минеральной основе).
  • Шифер и прочие асбестосодержащие материалы.
  • Ячеистый и металлический поликарбонат.
  • Оцинкованный лист металла.
  • Металлочерепица.
  • Рулонные кровельные материалы.

В приоритете будут те материалы, которое соответствуют вашим финансовым возможностям. Для этого подойдет даже влагостойкий лист ДСП или фанеры, но если вы хотите сделать надежную и долговечную конструкцию, отдавайте предпочтение другим материалам. Учтите и то, что помимо летних дождей этот навес должен быть в состоянии выдерживать и лед/снег в зимнее время. Именно по этой причине ориентируйтесь в первую очередь на механическую прочность материала, а после используйте несущие опоры, при необходимости используйте дополнительные.

Инструменты и приспособления

Итак, если вы решились на эту работу, значит, у вас наверняка есть стандартный набор инструментов, а может быть даже дополнительное оборудование (которое при необходимости можно взять напрокат), к примеру, сварку. Без нее работы не выйдет, если вы планируете делать несущую навесную конструкцию из уголков металла. Возможно использовать фиксацию на болты, но это сложнее, особенно, если предполагаются высотные работы.

Помимо стандартного набора вам потребуется:

  • Перфоратор электрический.
  • Шуруповерт.
  • Мерительный инструмент – линейка, рулетка, уголок и остальное.
  • Строительный уровень.
  • Сварочный аппарат и для комплектации электроды (проволока) для него.
  • Болгарка и отрезные круги.

В зависимости от того, какую вы выберете конструкцию и кровельный материал, вам возможно потребуются еще и ножницы по металлу. Не забудьте, что пригодятся маркер или мелок для разметки. Крепежные элементы выбираем в последнюю очередь, так как это зависит от типа и материала – это могут быть даже простые гвозди, дюбели, болты или металлические уголки.

Проектирование

Каждую работу по изготовлению, и тем более создание козырька над воротами гаража своими руками, следует описать на бумаге в виде чертежа. Для этого измерьте реальный размер ворот, а также предположительные размеры козырька и расположение. Главное, чтобы вы не допустили ошибок на этом этапе и не повторили печальный опыт тех, у кого не получилось.

Рекомендации:

  • Козырек обязательно должен выступать над воротами гаража хотя бы на 0,6 метров, иначе от такой защиты не будет целесообразности.
  • Для стока воды сделайте козырек под уклоном, который должен быть не меньше, чем 20 градусов.
  • Фиксация шифера или листа металла должна быть выполнена на обрешетке с шагом от 0,2 до 0,4 метров. Для гибкого рулонного материала будет лучше, если вы используете сплошной лист обшивки.
  • Помимо планки для крепления вы можете загерметизировать места стыка стены и козырька. Следует покупать те материалы, которые будут стойкими к воздействиям окружающей среды.

При выполнении этих рекомендаций вы сможете избежать самых популярных ошибок. Чаще всего вы наверняка встречали маленький отступ, когда козырек нависает над воротами и мешает нормальному открыванию, что доставляла много проблем. Второй самой популярной ошибкой считается короткая плоская конструкция, которая попросту не выполняет своих функцией из-за неправильно подобранного размера.

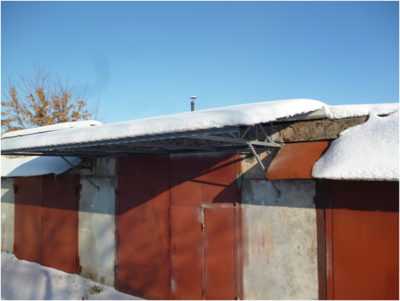

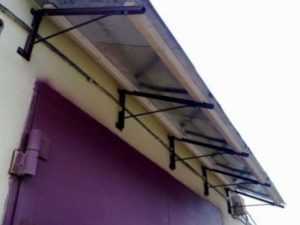

Создание односкатного козырька для гаража

Сейчас мы рассмотрим выполнение без сварочных работ и изготовление козырька из поликарбоната. Как мы говорили ранее, эта конструкция является самой простой, и ее сможет выполнить даже тот, кто практически не имеет опыта. Для этого потребуется план, в который входит схема размещения и подсчет требуемых материалов. Стойка для навесной конструкции должна быть сделана из уголков металла, которые между собой должны быть сварены. Конструкция – это два треугольника, т.е. боковые стойки, которые между собой соединены прямыми линиями. Если вы делаете массивный козырек, то будет неплохо заранее предусмотреть посредине добавочные ребра жесткости.

Этапы следующие:

  1. Для начала нужно собрать каркас, то есть основу. Если вы будете делать его из древесины, то крепление проводят при использовании саморезов. Детали из металла лучше закреплять сварочным швом.
  2. Теперь конструкцию следует прикрепить над воротами. Боковые опоры нужно закрепить анкерами, а пристенную балку крепить шурупами из нержавейки требуемой длины.
  3. Если вы решили использовать рулонный материл, потребуется изготовление дополнительной обрешетки. Аналогичны рекомендации для листов профнастила и шифера.
  4. После этого проводим монтаж кровельного материала.
  5. Для хорошей защиты от осадков на месте крепежа нужно установить примыкающую планку, и ее внешний край углубить в стенку здания.
  6. На конец карниза при желании можно установить водосток или же просто загнуть кверху край для стекания воды.

Такой козырек над воротами гаража будет отлично смотреться, и вы будете радоваться плодам своих рук, правда такая конструкция не самая лучшая для защиты от осадков. Для того, чтобы вода не стекала вниз по отвесу, можно сделать небольшой выступ в центре отвеса, или же изготовить альтернативу, а именно двускатных козырек. О том, как его сделать, поговорим дальше.

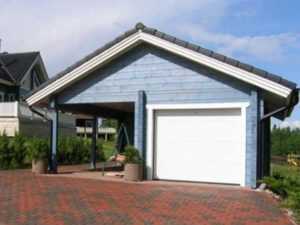

Создание двускатного козырька для гаража

Козырек на гараж этого типа более сложный в плане конструктивных особенностей и изготовления, но и защита намного лучше. Такой навес в меньшей степени подвержен воздействиям извне в виде ветра, а снег и вода будут скатываться по бокам. Для выполнения такого типа работ следует обязательно сделать проект, в котором будет включено построение двух основ в виде треугольников, а они должны в свою очередь быть прикреплены друг к другу.

Второй же вариант – это установка навеса на стоящие отдельно опоры. Это сооружение более массивное, но зато ему точно не будут грозить капризы природы. Это идеальный вариант для создания добавочного навеса, если вы планируете проводить работы по окрашиванию или ремонту машины на открытом воздухе. Естественно, этот вариант доступен только в том случае, если гараж находится возле дома или во дворе. Создание не займет много времени, и поэтому давайте рассмотрим, как сделать конструкцию с отдельно стоящими опорами.

  1. Расчет козырька такой же, как м в предыдущем способе. Уклон делаем на обе части, при этом постарайтесь не делать остроугольных конструкций, которые не будут уместны.
  2. После того, как будет окончено планирование опоры, можно начинать сборку. Как и в том случае, сделайте обрешетку, если это требуется для выбранного вами кровельного материала.
  3. Сделайте на земле разметке расположения вертикальных стоек. Для большей надежности сделайте запас длины на 0, метра. Эту часть потребуется забетонировать в земле.
  4. Вертикальные стойки устанавливают в заранее вырытую яму. На ее дно засыпается песчано-гравийная подушка, утрамбовывается, а после заливайте раствор бетона. Для большей надежности можно использовать детали для армирования.
  5. Когда все засохнет, можно начинать установку каркаса козырька. Для этого используйте две стремянки и, хотя бы помощь одного человека, который будет придерживать противолежащий конец конструкции.
  6. Каркас фиксируем к стене и опорам. Для этого можно использовать различные способы, но самыми популярными будет болтовое соединение и сварка.
  7. Для этого типа навеса вам потребуется водоотвод, так как в противном случае лишняя жидкость будет подмывать фундамент и стены гаражного помещения.
  8. Теперь осталось установить кронштейны для крепления трубы для отвода воды. Ее тоже можно сделать из тех материалов, которые осталось от других ремонтных работ, к примеру, из остатка листа металла для кровли. Чтобы у постройки был законченный вид, эти элементы должны обязательно подходить друг к другу.
  9. Места фиксации стены и козырька закрывают специальной планкой, а спереди можно сделать отвесной край иди обшивку для декоративной функции.
  10. И последнее – установка системы водоотвода. Она может быть разных видов, а ее дополнительным элементов является емкость для скапливания дождевой воды.

Такой козырек даст больше способов реализации и намного лучше укроет гараж от снега, дождя и солнца. В Интернете есть много удачных проектов, и вы можете с ними ознакомиться. Козырек может быть и асимметричным при желании, а также иметь различные декоративные элементы. На функционал это никак не повлияет, а вот вписываться в экстерьер поможет.

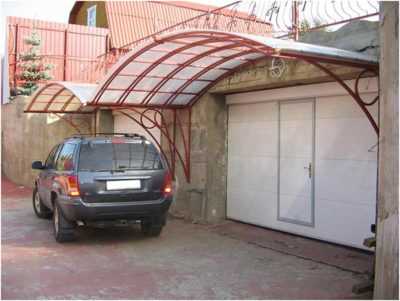

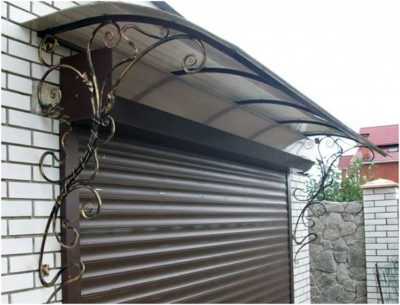

Создание арочного козырька для гаража

При использовании округлых форм конструкция впишется к любому архитектурному строению. Помимо этого, при использовании листов поликарбоната как кровельного материала вы сделаете работу быстро и легко.

  1. Проектирование и разметка будет немного сложнее. Каркас обязательно должен быть изогнутым, но также давать защиту от воды сбоку.
  2. Дуга рассчитана по изгибу вылета и длине. На основании таких данных получаем основание.
  3. Трубы или уголок при установке каркаса нужно немного изогнуть, и для этого можно использовать трубогиб.
  4. Если козырек недлинный, его можно сделать из двух дуг, а если длина большая, то увеличьте количество.
  5. Крепление каркаса должно быть осуществлено к стене, но если нужно, то и к вертикальным стойкам. Подпорки сбоку могут быть длинными и быть не только опорой, но и декоративным элементом.
  6. Покрыть козырек лучше гибким материалом, и выбрать такой способ крепления, который рекомендуем производителем материала для укрытия.

Есть и еще один вариант – это покупка готового каркаса, а него останется просто установить листы поликарбоната. Этот материал считается хрупким, и не стоит об этом забывать при установке, поэтому используйте только тоненькие сверла, а дрель ставьте на малое количество оборотов.

Создание козырька для гаража шатрового типа

И последний вид козырька над воротами гараж своими руками, который считается самым сложным. Продумать самому такую конструкцию вполне реально, но вы не представляете сколько времени уйдет на реализацию, а также какие трудности могут возникнуть. Шатер может быть округлым, и для этого нужно будет использовать только гибкие кровельные материалы. Еще можно сделать крышу в виде сегментов, но такие усложненные виды конструкции желают в тех домах, где они смогут эффективно дополнить украшение фасада дома. Часто можно увидеть фото, где подобный навес даже играет роль веранды иди беседки. Но намного реже подобный дизайн используйте еще и для отделки крыльца.

  1. Высчитайте размер и рассчитайте дугу козырька.
  2. Определитесь с вылетом, а к готовой дуге присоедините перпендикулярно такую же с аналогичным радиусом.
  3. Согласно проекту следует рассчитать дополнительные дуги. Они будут прикреплены из одной и той же точки, и иметь одинаковый изгиб на вылете.
  4. К стене нужно прикрепить пристенную дугу метизами. Этот вид козырьков очень редко оснащён вертикальными опорами, но сбоку может быть усиление, которое помимо основных функций будет еще и декоративным элементом.
  5. Остался настил козырька, и в качестве материала изготовления лучше сделать выбор в пользу мягких кровельных материалов. Будет идеально использование мягкой или битумной черепицы, профнастила или стекловолокна.

Заключение

Козырек – это важная часть строения. Он поможет защитить от осадков и сделает более комфортным использование, а еще поможет не допустить попадание внутрь воды. Для изготовления можно использовать различные материалы, и сделать все своими руками не так уж сложно.

ТОП 9 магазинов, где я выгодно закупаюсь
ТОП 7 по товарам и мебели для дома:
7 лучших строительных и мебельных магазинов!
  • Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
  • homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
  • Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
  • Qpstol.ru – “Купистол” стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
  • Lifemebel.ru- гипермаркет мебели с оборотом более 50 000 000 в месяц!
  • Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня.”
  • Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

domsdelat.ru

Изготовление навесов над воротами

Для защиты входных конструкций от воздействия атмосферных осадков обычно устанавливают навес над воротами. Со вкусом выполненный козырек не только прикроет вход на территорию, но и будет прекрасным дополнением к обустройству забора.

Гораздо приятнее отворять калитку в ненастную погоду под защитным козырьком, чем стоять под струями дождя и пытаться открыть замок.

Еще наши предки широко использовали эти конструкции для защиты деревянных ворот и стогов сена, целых внутренних подворий и запасов дров.

И сегодня в сибирских деревнях мало какой хозяин не обустраивает козырек над въездом во двор.

Виды навесов

Козырьки могут устанавливаться не только над входными, но и над гаражными воротами, над дверями подъездов и частных домов. Независимо от места установки они зачастую имеют одинаковую форму при разных размерах. Объединяет их одно — характер выполняемых функций.

Вид навеса зависит от цели конструкции и фантазии мастера

В зависимости от формы навесы бывают:

  • односкатные;
  • двускатные;
  • куполообразные;
  • арочные;
  • маркиза;
  • вогнутые.

В качестве козырька на ворота чаще всего изготавливают арочные и двускатные конструкции. Остальные используются как защитные над входом в здание, над гаражными воротами, и для затенения — над окнами кафе и магазинов.

Забор наряду с фасадом дома является визитной карточкой домовладения.

Навес, как элемент ограды, должен вписываться в ансамбль строений, гармонировать с ними, а не выделяться.

Очень нелепо и вызывающе будет выглядеть кованый навес над деревянными воротами дома, покрытого шифером. Поэтому немаловажную роль играет материал кровли и ее конструкция.

Каркас навеса как правило изготавливается металлическим, реже — деревянным.

В наши дни деревянные навесы делают редко, отдавая предпочтение металлу

В качестве кровельного покрытия используется:

  • металл;
  • поликарбонат;
  • стекло;
  • металлочерепица;
  • дерево;
  • профлист.

На сегодняшний день самым популярным кровельным материалом является сотовый поликарбонат. Благодаря удачному сочетанию механических и оптических качеств он нашел широкое применение в строительстве в качестве светопрозрачного материала. Разнообразность его применения связана с уникальным комплексом свойств: прозрачность, прочность, гибкость, легкость, долговечность (при наличии ультрафиолетового слоя).

Навесы для ворот чаще покрывают цветным сотовым материалом.

Изготовление козырька не составляет большой сложности и может быть выполнено самостоятельно при наличии слесарных инструментов и сварочного аппарата.

Изготовление навесов

Решение о сооружении козырька должно приниматься на этапе строительства забора (ворот), так как в дальнейшем возникнет необходимость в креплении конструкции. Чтобы не ломать готовые опоры, необходимо уже в момент их постройки позаботиться об установке дополнительных закладных деталей в необходимых местах.

20-миллиметровые металлопрофильные трубы соединяют при помощи сварки

Навес для ворот состоит из набора арочных конструкций, выполненных из профильной трубы сечением 20 мм. Ширина козырька обычно составляет 1,5 — 1,8 м. При больших размерах на изделие повышается ветровая нагрузка из-за увеличения парусности конструкции.

Арки между собой крепятся продольными ребрами жесткости, сваркой. Шаг их установки составляет 80 — 100 см и зависит от длины навеса.

Изгибаются элементы с помощью трубогибочного станка, при его отсутствии можно воспользоваться следующим методом:

  1. Трубу, служащую основанием арки, независимо от длины делят на 6 равных частей. В центре основания приваривают отрезок, равный 250 мм.
  2. Высоту следующих 2 столбиков определяют как произведение величины центральной опоры и коэффициента 0,8888. При расчете размера 2 последних коэффициент равен 0.5556. Опоры устанавливают точно по разметке и приваривают.
  3. Профильную трубу, предварительно наполнив песком и заглушив торцы, устанавливают на опоры, фиксируют один конец и сгибают. Место соприкосновения арки и основания фиксируют сваркой.
  4. После этого в таком же порядке изгибают другую сторону. В готовой арке оставляют центральную опору, а остальные извлекают.

К продольным ребрам жесткости полученные элементы крепятся электросваркой, с полной проваркой швов. Полученная конструкция посредством опор крепится к закладным на столбах.

После установки и окончательного закрепления навеса на нем саморезами укладывается поликарбонат.

Соты должны проходить поперек конструкции. Благодаря такому расположению влага будет самотеком удаляться из внутренних полостей покрытия. Будет идеально, если конструкцию оборудовать водостоками и отвести дождевую воду.Подробнее о том, как сделать ворота и навес смотрите в этом видео:

Двускатный навес более прост в изготовлении и не отличается от сборки арочной конструкции. Здесь арки заменены А-образными элементами, на которые будет крепиться кровельный материал.

В качестве него обычно используется металлочерепица либо профнастил.

Крепится навес аналогично арочной конструкции. Единственным недостатком такого сооружения является шум, возникающий от ударов капель по кровле.

Козырьки для гаражей

Чтобы защитить ворота от воздействия осадков и попадания воды внутрь помещения, над въездом в сооружение устанавливают навес.

Самой простой и недорогой в исполнении является односкатная конструкция.

Выполняется она из профильной трубы или уголка, ширина полки которого будет зависеть от величины конструкции. При этом надо учитывать не только нагрузку от ветра, но и от снега.

Чаще всего в гаражах применяют односкатные козырьки

Как правило, гараж — сооружение небольшое и расстояние от горизонтальной балки ворот до крыши невелико. Поэтому угол наклона будет небольшой, что приводит к увеличению общей нагрузки на конструкцию. Каркас козырька состоит из наклонных кронштейнов, усиленных раскосами. Они помогут перераспределить усилия и передать часть нагрузки на стену постройки.

Для облегчения работы готовые элементы крепят отдельно, не собирая их в общую конструкцию. Для этого используют сварку либо анкерные болты.

Закрепленные детали соединяются между собой продольными ребрами жесткости. На наклонные полки консоли укладывается обрешетка, которая может быть выполнена из металлических полос или деревянных реек. К ней саморезами крепится кровельный материал. Неплотности между стеной и кровлей устраняются с применением герметиков или других материалов, имеющих подобные свойства. Подробнее о том, как сделать козырек над гаражом, смотрите в этом видео:

При изготовлении навеса необходимо учесть, что его вылет должен быть не менее 0,6 м и превышать ширину отмостки для предотвращения ее разрушения. Нижний срез кровли не должен мешать открытию створок. Поэтому при проведении замеров ворота должны быть приоткрыты.

Навес можно оборудовать водостоком, чтобы собирать жидкость в емкость. В любом случае будет лучше, если вода отводится от гаража.

Аккуратно изготовленные и красиво оформленные навесы над воротами будут не только выполнять свои непосредственные функции, но и придадут изюминку внешнему виду ограждения.

Похожие статьи

landshaftt.ru

видео-инструкция по монтажу своими руками, особенности изделий для калиток, как приварить, цена, фото

Навесы для ворот и калиток представляют сбой достаточно компактные сооружения, которые можно изготовить самостоятельно буквально за несколько часов. При этом даже самый простой козырек обеспечит существенное продление срока службы ворот, так что стоит потратить время и силы, и соорудить такую конструкцию.

Как это сделать – расскажем ниже.

Козырек над калиткой защитит и полотно, замок и петли от дождя

Характеристики навеса

Зачем нужна эта деталь?

Перед тем как приварить навесы на ворота или установить сооружение другим способом, необходимо разобраться, а зачем оно вообще нужно. Поняв это, мы сможем более эффективно спроектировать его конфигурацию и размеры.

Воротный навес выполняет целый ряд функций:

  • Во-первых, небольшая крыша защищает и сами ворота, и петли, и запорный механизм от коррозии в результате намокания под дождем.
  • Во-вторых, под навесом не скапливаются осадки, что предотвращает размытие грунта возле опорных столбов.

Обратите внимание!
Это особенно актуально в северных регионах, где в зимние месяцы снегопад может быть весьма интенсивным.
И только козырек в этом случае обеспечивает сохранение свободного пространства, достаточного, чтобы хотя бы приоткрыть ворота и выйти наружу для расчистки.

Был бы козырек – меньше пришлось бы копать!

  • Наконец, наличие небольшой кровли перед калиткой обеспечивает комфорт для визитеров: если у вас не установлен домофон или магнитный замок с дистанционным открыванием, то лучше ждать под козырьком, чем под проливным дождем или ярким солнцем.

Как видите, аргументов в пользу установки такой конструкции вполне достаточно. И в следующих разделах мы расскажем, как изготовить и установить ее своими руками.

Собираем основу

Конструкция воротного навеса не отличается сложностью. В большинстве случаев он представляет собой двускатную или дуговую кровлю, установленную на опорных столбах.

Инструкция по монтажу предполагает такой порядок работ:

  • Для начала выполняем замеры. Для этого измеряем ширину между опорными столбами – именно к ним мы будем крепить элементы каркаса.
  • Далее выполняем чертеж. При этом в конструкцию закладываем размеры, достаточные для защиты от осадков. Оптимальная ширина кровли составит около 1,2 — 1,5 м, а угол уклона (при двускатной конструкции) – от 15 до 300.

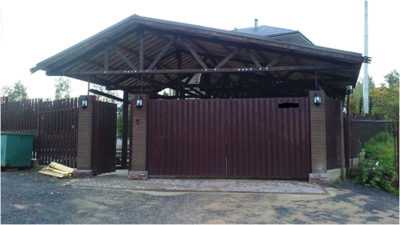

Двускатная кровля на стальном каркасе

  • Далее монтируем опоры. Проще всего использовать несущие столбы, на которых закреплены ворота. Если для этой цели используются кирпичные тумбы, то просто наращиваем их примерно на 30-40 см, закладывая внутрь профильную или круглую трубу для навеса.

Обратите внимание!
Установленные сверху защитные накладки из пластика или металла нужно, естественно, снять.

  • Если же ворота были установлены на стальных опорах или деревянных столбах, то поступаем еще проще. Добавляем к конструкции подходящие по высоте отрезки, прикрепляя их к уже существующим стойкам. Для монтажа используем либо сварку, либо стальные кронштейны.

Опоры из кирпича можно нарастить

  • В результате у нас должно получиться две или три опоры. На них укладываем нижнюю обвязку нашего козырька, закрепляя прямоугольную раму раскосами.
  • На обвязке возводим стропила (для двускатной или полукруглой кровли), которые в верхней части соединяем коньковым брусом.
  • На стропила набиваем обрешетку: под крупногабаритные кровельные изделия – разреженную из брусьев и реек, под штучный материал – сплошную из ДСП или аналогичного материала.

Угловой каркас для кровли над гаражным въездом

Наш каркас готов. Остается только защитить его от воздействия влаги, пропитав антисептиком (деревянные изделия) или обработав краской с антикоррозионными свойствами.

Кровля козырька

Поскольку основной задачей нашего сооружения будет защита от дождя, именно кровельный материал стоит считать наиболее важной деталью всей конструкции.

Здесь выбирать можно из огромного количества вариантов, и ниже мы рассмотрим плюсы и минусы наиболее популярных решений:

Конструкция, крытая гонтом

  • Для полностью деревянной конструкции наилучшим выбором будет гонт – пластинки из колотой (не пиленой!) древесины, пропитанные влагозащитным составом. Единственный существенный минус этого варианта – высокая цена: и сам материал, и его монтаж стоят довольно дорого.
  • Универсальными решениями можно назвать использование еврошифера, металлочерепицы и битумной черепицы. Эти современные материалы отличаются долговечностью, относительно несложно монтируются, да и найти в продаже можно вполне бюджетные модели.
  • Для металлической конструкции с полудуговыми стропилами лучше всего подойдут панели из сотового поликарбоната. Они хорошо защищают от влаги, при этом не создают избыточного затенения. Монтаж следует проводить с использованием специальных саморезов.

Изделие из поликарбоната

  • Если же вы планируете изготовить самое простое сооружение (к таким, например, относятся навесы для гаражных ворот), то для кровли лучше всего брать профнастил из оцинкованного окрашенного металла. Да, выглядит он не очень привлекательно, но от осадков защищает неплохо.

Совет!
Для любого кровельного материала, исключая, пожалуй, поликарбонат, необходима укладка дополнительной гидроизоляционной мембраны.

Навес – это не только крыша

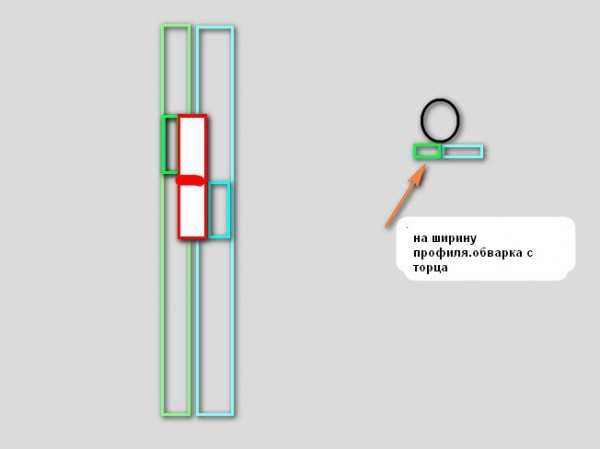

Схема монтажа навесов

Очень часто под «навесом» понимают не козырек над входом, а петли, на которых держатся створки.

Чтобы не оставлять без ответа вопрос «Как правильно приварить навесы на ворота?», весьма актуальный для новичков, ниже приведем несколько рекомендаций:

  • Для начала к каждой петле привариваем прочную стальную пластинку прямоугольной формы (так называемый платик). Это приспособление облегчит позиционирование навесной части по горизонтали, вертикали и плоскости.

Фото приваренной петлевой части

  • Затем привариваем изделия к опорным столбам, используя сплошной шов.
  • Далее тщательно выравниваем ту часть петель, которая будет монтироваться на створке, и привариваем (либо прикрепляем болтами) ее.
  • Дело остается за малым: навесить створки ворот на опорные столбы и отрегулировать их положение.

Вроде бы ничего сложного, но попрактиковаться нужно обязательно!

Заключение

Сделать навес над воротами, руководствуясь приведенным выше алгоритмом, может практически каждый. Да и материалов для такой конструкции нужно не очень много, так что расходы будут вполне приемлемыми. И все же, несмотря на кажущуюся простоту задачи, перед началом работы стоит изучить видео в этой статье и тщательно все продумать: тогда и ошибок не будет, и результат получится достойным.

krovlyakryshi.ru

Назначение козырька над воротами гаража, в чем особенность, из чего можно сделать, реализация монтажа по этапам

Каждый автомобилист думал о конструировании козырька над гаражом, о том, как правильно его соорудить. Достаточно хотя бы раз попробовать открыть проржавевший от дождей замок. Эффективнее всего соорудить над воротами гаража полноценный навес. При старании и внимательном отношении его несложно сконструировать собственноручно.

Козырек над воротами гаража своими руками

Необходимость навеса

Козырек с воротами около гаража – дополнительный элемент, помогающий обеспечить хозяину комфорт, сухость в процессе открытия гаража в снег, дождь, защищая механизм замка от влажности. Очень неудобно, когда при резком неожиданном перепаде температуры воздуха зимой, осенью вода может затвердеть, создавая сложности с открытием створок, требуя разогрева льда. Также при замерзании рядом с входом вода создает настоящий каток, что представляет угрозу здоровью. Если принято решение постройки козырька, сначала рекомендуется разобраться, какие виды бывают, уточнить их отличия.

Особенности конструкции

Основными преимуществами монтажа навеса являются:

  • защита от осадков и непогоды – в помещение не проникнет влага, вызывая подтопление смотровой ямы;
  • сохраняется доступ к входу даже при внушительной толщине снежного покрова;
  • защита от солнца, но тогда козырек должен быть достаточный по площади;
  • защита от ветра, ворота не будут захлопываться неожиданно;
  • гармоничное сочетание с постройками;
  • защита запора и петель;
  • защита электрических механизмов запора, освещения.
Конструкция навеса

Материалы для навеса

При создании навеса можно использовать почти весь ассортимент материалов для кровли – от самого доступного по цене волнистого шифера до металлочерепицы. Также для козырьков зачастую применяются асбоцементные листы, разные типы профилированных листов.

Когда гараж перекрывается железобетонными плитами, то его козырек обычно отливается из армированного бетона в качестве продолжения плит. Но такой способ потребует внимательного инженерного расчета и монтажа профессионалами.

Один из самых востребованных материалов – это поликарбонат. Он легкий, прочный, гибкий, пропускает свет, может иметь определенный оттенок. Прочнее всего монолитный вид поликарбоната, напоминающий прозрачное оргстекло. Еще один вид – с ячеистой внутренней структурой, похожей на соты пчел. По прочности он чуть хуже монолитного, но и цена на него доступнее.

Существующие виды навесов

Навесы и козырьки могут выполнять три основные функции, оказывающие влияние на выбор вида конструкции, способа закрепления, материала и места монтажа.

Устройства служат для:

  • защиты от непогоды, от сосулек зимой;
  • создания тени в жаркую солнечную погоду;
  • украшения постройки.

Козырек – это компактная конструкция, которая за короткое время может быть изготовлена самостоятельно. Любой может защитить не только от непогоды, но и продлите время эксплуатации. По конструкции он бывает:

  • Навесной – опорой становятся специальные кронштейны, закрепляемые прямо на стене.
  • С опорами – стоимость их больше, чем навесных. В данной ситуации конструкция закрепляется на опорах или колоннах, которые не соединяются с гаражом.
  • Одноярусный.
  • Двухъярусный – скаты направлены в разные стороны от ворот.
  • Шатровый – укрывают ворота с каждой стороны.
  • Арочный – полукруглые.
Разновидности

Самостоятельный монтаж

Перед тем как сооружать козырек потребуется подготовить инструменты для работы:

  • болгарка и диски к ней;
  • устройство для измерений – рулетка;
  • перфоратор со сверлами;
  • ножницы, чтобы резать металл;
  • расходный материал для закрепления конструкции;
  • шуруповерт;
  • сварочный аппарат.

После тщательной подготовки требуется составить план сначала на бумаге, указать конструкцию козырька, все замеры, его расположение. По документам проводится последующий монтаж.

Любую работу начинают с разработки схемы. Для этой цели сначала меряют реальные размеры гаражных ворот, планируемые размеры навеса по его расположению. Главное – на этом подготовительном этапе избежать ошибок и просчетов.

При составлении плана важно придерживаться таких советов:

  • делать выступ козырька не меньше 60 см, чтобы защита не была условной;
  • делать уклон для стекания воды – не меньше 20 градусов;
  • для защиты петель к длине козырька добавить по 30 см с каждой из сторон, а можно даже сделать длинней, это никак не повлияет на внешний вид здания;
  • шифер, листы металла закрепляются с шагом 20-40 см на обрешетку;
  • помимо планки для крепления места стыков покрывают герметиком – но состав должен быть устойчив к различным климатическим условиям.

Соблюдение перечисленных рекомендаций позволит предотвратить самые частые ошибки новичков:

  1. Очень маленький отступ, из-за которого козырек сразу нависает над воротами, мешая нормальному свободному открытию/закрытию.
  2. Слишком короткая плоская конструкция, не выполняющая своего основного предназначения.

Устройство односкатного козырька

Главное правило при оборудовании односкатной конструкции – монтаж близко к верхнему краю ворот. Нужно учесть, что деталь не должна помешать свободному открыванию и закрыванию. Действия выполняются в определенной последовательности:

  1. Замерить ширину ворот гаража, заезда, который требуется закрыть навесом.
  2. К полученной величине прибавить 60 см – данный подход позволит сформировать зазоры по 30 см с двух сторон.
  3. Посчитать оптимальную длину ската. Сначала измеряется размер вылета, учитывается, что угол наклона нецелесообразно делать меньше 15 градусов.
  4. Теперь известна протяженность наружной, пристенной балок. Их делают из дерева, из металла.
  5. Балки соединяют планками с торцов – получается каркас для будущего навеса.
  6. Изготовление подкосов-опор. Лучше делать из металла. Размер двух сторон треугольника – длина скоса, высота конструкции. Третья сторона – можно формировать чуть меньше или распоркой ближе к углу.
  7. Скосы закрепляются у стены саморезами, анкерными болтами, отверстия под них заранее высверливаются.
  8. Установить каркас на подкосы.
  9. Организовать обрешетку в соответствии с выбранным материалом. Оптимальная величина указана в инструкции к приобретенному покрытию.
  10. Закрепить настил саморезами, используя уплотнители из резины. Когда обрешетка из металла, то крепежи делают со сверлом.
  11. Обработать герметиком зону соприкосновения навеса и стены.
Односкатный

На односкатном следует загибать вверх переднюю часть, чтобы вода не скатывалась вперед, уходила по бокам. Это еще больше увеличит степень комфорта при использовании.

Устройство двускатной конструкции

Если требуется соорудить конструкцию, которая бы помогала отводить снег, осадки от входа, то двускатная – отличный выбор. Кроме того, он хорошо защищает вход от сильного ветра. Для сооружения навеса действовать нужно строго в соответствии с этапами работы:

  • Замер, как и при возведении односкатного навеса, с учетом длины, зазоров.
  • Выбор высоты козырька.
  • Расчет длины ската. Он высчитывается по формуле: квадрат величины высоты складывается с квадратом половины длины основания.
  • Создание плана, расчет протяженности вылета.
  • Подбор элементов опоры для навеса. Это кронштейны, столбы. Кронштейны изготавливаются из прямоугольных треугольников. Сторона расположения каркаса равняется длине вылета. Опора закрепляется у стены анкерными болтами, можно саморезами. При выборе столбиков в качестве опоры организуется 2 ямы – глубина 50 см, они цементируются для укрепления основания.
  • Изготовление стропил – нужно 2 пары. Угол соответствует длине ската, общей ширине конструкции.
  • Стропила обязательно закрепляются с помощью ригелей.
  • Проводится соединение перемычками у основания и конька.
  • Треугольник закрепляется на кронштейнах/опорах.
  • Стропила закрепляются к стене.
  • Установка обрешетки, настила по правилам монтажа выбранного покрытия.
Двухскатный

Сооружение арочной конструкции

Конструкция арочного навеса гармонично выглядит в сочетании с линиями здания, придавая солидности. Для формирования навеса и его установки требуется соблюдать последовательность действий:

  • Определить размеры. Ширина высчитывается с учетом зазоров, на свое усмотрение их можно немного увеличить. Высота соответствует конструкции самого гаража.
  • Изготовление дуг для каркаса. Высчитывается радиус с учетом общей длины и ширины. Подойдет профиль из металла квадратной формы 12-16 мм. Проще всего сгибать части специальным приспособлением – трубогибом. Если нет возможности найти такое, в землю по окружности вбивается несколько штырей. С упором на них настил сгибается. Легче делать это при нагревании.
  • Количество дуг соотносится с длиной вылета. Когда козырек небольшой по размеру, достаточно две дуги. По всей длине с четко установленным шагом они соединяются поперечинами.
  • Конструкция обязательно усиливается балками, которые монтируются на основание дуг.
  • Устанавливать козырек можно на столбы, кронштейны, как двускатный вариант.
  • Ближняя дуга к стене фиксируется анкерами в нескольких местах.
  • В самом конце крепится кровля. Это профнастил, металлочерепица, другой более мягкий податливый материал.
Арочный

Устройство куполообразного козырька

Куполообразный навес монтировать сложнее всего. Большинство действий совпадают с предыдущими инструкциями, но есть и другие более сложные к реализации нюансы. Этапы работ такие:

  1. Формирование одной дуги – она пристенная.
  2. Формирование основы под дугу посредством соединения двух концов.
  3. Расчет высоты вылета.
  4. Дуга выгибается под радиусом, который равняется вылету.
  5. Дуга приваривается под прямым углом к пристенной – по итогу получается будто половина шара.
  6. От пристенной дуги к вылету отводятся меридианы. Количество устанавливается по плану, размеров навеса и т.п.
  7. Крепление к стене каркаса, покрытие его кровельным материалом.
Куполообразный

Заключение

При монтаже навеса или козырька гараж приобретает новый более законченный вид. Особенного ухода козырек не потребуется, достаточно периодически чистить и мыть, не забывая зимой вовремя убирать нападавший снег. Так навес прослужит долго, выполняя основные функции, обеспечивая удобство использования гаражных ворот и защиту механизма замка.



Вконтакте

Facebook

Twitter

Google+

mezhdveri.ru

Козырек над калиткой: фото монтажа навеса

Навес над калиткой очень удобен для комфорта человека, для продления срока службы замка, поскольку при плохой погоде (снег, дождь) замку свойственно портиться. К тому же козырек очень хорошо дополнит любую калитку в качестве декора. Конечно, можно обратиться к специалистам, и они выполнят эту работу качественно и быстро, но сделать все самостоятельно намного интереснее, ведь здесь можно проявить всю свою фантазию, креативность и творческую натуру. Близкие и знакомые будут в восторге от вашей задумки. Козырек над калиткой, фото которого расположено ниже, наглядно демонстрирует изумительный вариант исполнения козырька своими руками. Он достаточно комфортен, удобен и является отличным декоративным элементом калитки и пристроенного к ней забора. Исходя из всех вышеперечисленных функций, которые выполняет навес или козырек, следует определить его форму, вид и тип.

На фото поликарбонатный козырек над забором с калиткой

Козырек своими руками из поликарбоната

Большим спросом пользуются козырьки из поликарбоната над калиткой, поскольку они более устойчивы к атмосферным явлениям и очень хорошо смотрятся. На фото видно, что этот вариант является хорошим декоративным завершением любой усадьбы или загородного участка.

Для изготовления козырька понадобятся следующие материалы и инструменты: сварочный аппарат и маска, болгарка, отрезные и зачистные круги, сверла, дрель, а также металлопрокат, металлопрофиль, кованые элементы декоративного плана, уголок и уровень. В дополнение к вышеуказанным атрибутам необходимо запастись кисточками, грунтом и краской.

Если козырек находится возле ворот, то наличие навеса просто необходимо в качестве как украшения, так и предохранителя замка от погодных перемен.

В данном видео показано, как правильно собрать поликарбонатный навес:

Основной секрет прочности козырька

Навес над калиткой своими руками изготавливается на основе эскиза или рисунка. Главное, нужно удостовериться, что столбы ворот, к которым будет крепиться навес, прочны и устойчивы. От выбора материала зависят прочность и внешний вид материала. Форму можно сделать любой. Все определяется фантазией и вкусом.

На фото варианты эскизов козырьков

Козырек над калиткой своими силами обычно быстро монтируется и не имеет никаких серьезных недостатков. Проще всего изготовить навес в форме буквы «П», а сверху приварить полукруглый навес, как на чертеже.

Картинки монтажа наглядно демонстрируют красоту и практичность навеса. Благодаря этой конструкции калитка приобретает эстетичный вид, украшая тем самым весь загородный участок.

vashibesedki.ru

как приварить и сделать козырек своими руками

Козырек над воротами — это не только элемент дизайна. В первую очередь навесы нужны для защиты ворот от внешних факторов среды. И, конечно же, козырек можно сделать настоящим украшением, которое придаст изгороди оригинальный и законченный вид.

Козырек над воротами из профилированной трубы и поликарбоната

Вернуться к оглавлению

Преимущества установки козырька

  • Быстрый и простой монтаж. В основном конструкция навеса не слишком сложна в исполнении, и его в короткие сроки можно изготовить своими руками;
  • Комфорт при плохой погоде. Намного удобнее открывать замок под защитой крыши во время дождя или сильной жары;

    Навес над гаражными воротами из поликарбоната и металла

  • Защита ворот от действий прямого попадания солнечных лучей, дождя и снега;
  • Навес не позволяет дождевой воде скапливаться непосредственно у ворот, что предотвращает размывание почвы вокруг опорных столбов;
  • Козырек неплохо защищает от снегопадов, позволяя достаточно свободно открыть ворота и выйти на улицу для уборки снега или по делам;
  • Эффективная защита замка, петель и открывающего механизма от попадания влаги. При резком похолодании замерзшая вода, попавшая в замок, часто приводит к тому, что открыть ворота без отогрева не представляется возможным. В этом случае навес поможет избавиться от отнимающих время процедур, предохранит от ржавчины, и продлит срок эксплуатации замкового механизма;
  • Красивый козырек над воротами — это дополнительный декоративный элемент, возможность проявить фантазию и заявить о своем хорошем вкусе.
Вернуться к оглавлению

Формы козырьков

Перед тем как приступить к сооружению козырька своими руками, нужно определиться с формой конструкции.

Несколько форм с размерами козырьков


Различают навесы следующих форм:
  1. Двускатный. Практичный, простой в исполнении и недорогой вариант козырька со стропильной системой маленькой двускатной крыши. Жесткость каркаса делает такую конструкцию очень надежной и прочной.
  2. Прямой с подзором. Один из экономически выгодных и распространенных видов навеса. Отлично сочетается с любым вариантом изгороди.
  3. Маркиза. Выпуклые или вогнутые навесы, которые смотрятся очень оригинально и необычно.
  4. Арка. Красивый и достаточно несложный в исполнении вариант козырька. Может иметь любой размер, длину и вогнутость.
  5. Купольный. Сложная и недешевая в исполнении конструкция, с множеством изогнутых деталей. Однако и внешний вид, и защитные функции такой модели на высоте.
Вернуться к оглавлению

Материалы для конструкции навеса

Выбор материала для навеса во многом будет зависеть от выбранной формы конструкции и материала, из которого выполнены забор и ворота.

Вернуться к оглавлению

Козырек из поликарбоната

Для навесов и козырьков это, наверно, идеальный вариант.

Вариант устройства козырька для ворот из поликарбоната


Поликарбонат при высокой гибкости и эластичности — прочный и долговечный материал. Благодаря своей полупрозрачности прекрасно впишется в любой дизайн, с его помощью можно сделать красивые козырьки сложных форм.

Существуют две разновидности листов поликарбоната — сотовый и монолитный.

Сотовый поликарбонат, состоящий из ячеек с воздухом, отлично гнется и широко используется для создания купольных, арочных и даже волнообразных конструкций. Монолитный поликарбонат — цельный материал, он более устойчив к механическим нагрузкам, дороже и чаще используется для строительства прямых и скатных навесов.

Вернуться к оглавлению

Навесы из металлического листа

Навесы из металла для ворот — вариант достаточно простой и экономичный, хотя монтаж такого козырька осуществить сложнее, нежели из поликарбоната.

Хотя металл очень прочен и долговечен, его недостаток — склонность к коррозии и достаточно высокая нагрузка на каркас. Оцинкованное железо — легкое и не боится коррозии, но создает сильный шум во время выпадения осадков.

Вернуться к оглавлению

Козырек из профнастила

Листы металлопрофиля — распространенный вариант для навеса, тем более, если сама ограда или ворота выполнены из профлиста. С профнастилом работать просто: арочная или скатная конструкция козырька легко может быть выполнена из этого материала своими руками.

Недостаток недорогих и тонких вариантов профнастила — склонность к появлению вмятин при механическом давлении.

Вернуться к оглавлению

Металлочерепица для козырька на ворота

Из металлочерепицы выйдет очень привлекательный навес, который прекрасно подходит к дорогому забору из кирпича или кованого металла. Работать с металлочерепицей несколько сложнее, чем с профнастилом. Если выполняется козырек скатной формы, угол наклона крыши должен быть 20–25 градусов. На пологом козырьке может скапливаться снег. Металлочерепица долговечна, устойчива к коррозии и имеет небольшой вес.

Вернуться к оглавлению

Пластиковые козырьки

Листовые ПВХ внешне схожи с поликарбонатом. Благодаря необычайной легкости пластик может монтироваться на любой каркас. ПВХ-навесы имеют прекрасные эксплуатационные характеристики: долговечны, устойчивы к атмосферным воздействиям и ультрафиолету. Пластиковый козырек может быть любого цвета или прозрачным.

Вернуться к оглавлению

Стеклянный навес

Навесы из закаленного стекла для ворот — очень красивое и стильное решение. Внешне стекло может быть обычным, матовым или с тонировкой.

Конструкция и внешний вид стеклянного навеса над воротами


Цельностеклянный навес — дорогое удовольствие, и используется нечасто.Вернуться к оглавлению

Козырек для ворот из дерева

Древесина — материал экологичный, легкий и простой в обработке. Его существенный недостаток — сильная подверженность порче и гниению от влаги, даже после всевозможных обработок антисептиками. Поэтому дерево лучше использовать только в качестве каркаса. Для деревянного забора козырек из дерева — идеальный вариант. Готовую деревянную конструкцию можно покрыть любым материалом: поликарбонатом, профнастилом, шифером, битумной черепицей.

Вернуться к оглавлению

Кованый козырек

Кованые элементы будут уместны практически с любым материалом. Кованый козырек над воротами — это украшение и практическая польза. Любой навес над воротами нуждается в боковой жесткости конструкции, и кованые элементы прекрасно справляются с этой функцией. Простые боковые распорки из дерева или металла — не слишком эстетичны и бросаются в глаза.

Пример козырька над воротами с коваными элементами


Если использовать гнутые и закрученные элементы в качестве боковых опор, вид навеса приобретает красивый законченный вид. Кованые элементы можно приобрести готовыми или сделать самостоятельно из металлических полос (квадратного или круглого сечения методом холодной ковки).Вернуться к оглавлению

Изготовление навес своими руками

Легче всего изготовить своими руками односкатную или двускатную конструкцию навеса. Для этого потребуются стандартные инструменты и сварочный аппарат. Сложнее изготовить самостоятельно арочный козырек. Для него нужны две или более одинаково согнутые трубы. Чтобы придать плавный изгиб металлическому профилю, понадобится специальное оборудование.

Вариант крепления стеклянного навеса


Подготовить дуги вручную тоже можно, но, для того чтобы правильно согнуть металлопрокат с помощью газового ключа и тисков, придется изрядно потрудиться.Вернуться к оглавлению

Монтаж двускатного воротного навеса

Важно! Навес будет удерживать опорные столбы ворот, поэтому должна быть полная уверенность в их надежности и прочности.

  1. Создание чертежа. Эскиз поможет сделать одинаковые заготовки и учесть все детали и элементы конструкции. На бумаге или картоне чертится шаблон стропильной системы двускатного навеса. Это треугольник с нужными размерами.
  2. Металлический профиль нарезают по размерам и прикладывают к шаблону. В таком виде детали нужно приварить друг к другу. Для козырька делаются два одинаковых треугольника.
  3. Треугольники в углах соединяют тремя одинаковыми кусками трубы, равными длине козырька. Все элементы нужно правильно приварить — и каркас для навеса готов.
  4. В местах крепления треугольника к столбам сверлятся отверстия для соединения с опорами.
  5. Сварные швы шлифуются, каркас обрабатывается антикоррозийным средством и окрашивается.
  6. Из подходящего материала вырезают прямоугольные листы крыши козырька и треугольники для фронтона.
  7. Используя саморезы по металлу, листы прикрепляют к металлическому каркасу.
  8. Собранный навес монтируется на опорные столбы и фиксируется анкерными болтами.
  9. Для надежности к столбам и навесу можно приварить боковые опорные элементы, которые обеспечат косую жесткость конструкции козырька. Это могут быть трубы металлопрофиля или кованые детали.
Вернуться к оглавлению

Создание навеса арочного типа

Простую конструкцию арки можно украсить коваными деталями. Такой навес будет смотреться очень изысканно и привлекательно. Для гнутых элементов можно выбрать максимально тонкий металлопрокат: так будет легче придать им нужную форму.

  1. Составляется чертеж с размерами.
  2. Из отрезков трубы сваривается П-образная рама, которая будет закреплена на опоры, а к ее верху будут приварены полукруглые детали.
  3. Металлопрокат изгибается холодным способом до нужной формы.
  4. К концам каждой дуги нужно приварить соединяющий прямой отрезок трубы.
  5. Между собой дуги сваривают тонкими поперечными полосками; количество их будет зависеть от размеров козырька.
  6. Зачищаются места сварки, металлические части козырька грунтуются.
  7. В качестве крыши для арочного навеса можно использовать поликарбонат, профнастил, металлочерепицу, листы металла или ПВХ.
  8. Для украшения и дополнительной прочности привариваются кованые угловые элементы. По желанию коваными деталями украшается также каркас.

svoizabor.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
