Электронный штангенциркуль с диапазоном измерения до 150 мм.
Наступил момент, когда мне надело делать измерения старым затасканным абсолютно не фотогеничным советским штангенциркулем, и я решил заказать электронный, с легко читаемым большим дисплеем и на порядок большей заявленной точностью.
Чтобы сделать переход на новый прибор наиболее комфортным, заказал новый штангенциркуль того же типоразмера и из того же материала, т.е 150 мм. длиной из нержавейки.

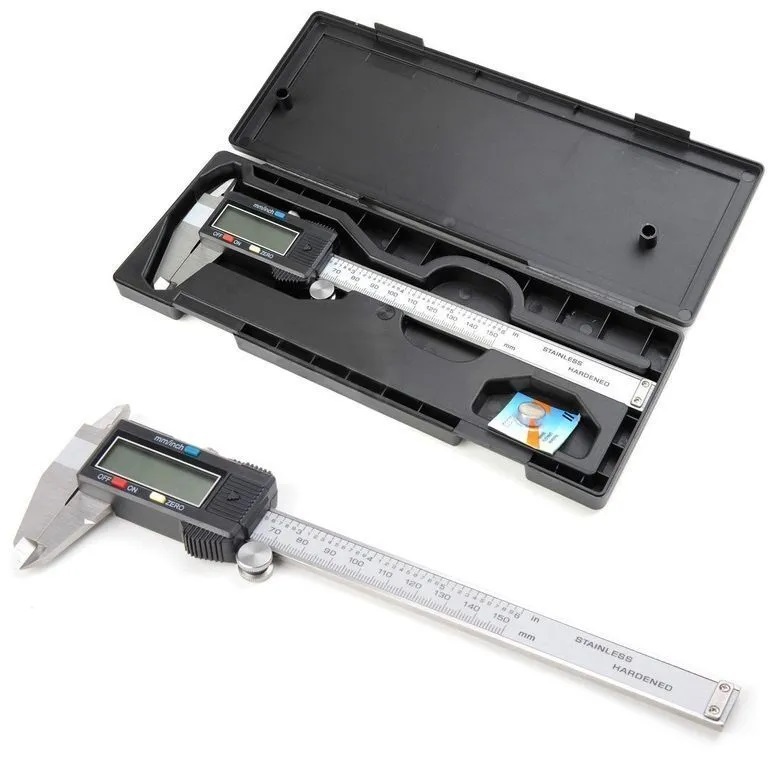

Штангенциркуль пришел вот в такой коробочке из черного пластика.
Коробочка имела специфический запах, думаю знакомый многим пользователям китайских товаров, который к счастью за несколько дней выветрился.
Внутри коробки было:
— штангенциркуль в целлофане с пакетиком силикагеля,
— инструкция,
— запасная 1.5-вольтовая батарейка LR44.
По сравнению со старым, новый штангенциркуль чуть длиннее.
Вследствие этого диапазон измерения на новом приборе на 20 мм.
больше.За счет большей длины и блока электроники новый штангенциркуль тяжелее на 24 г.
Обратная сторона. Здесь виден небольшой недочет нового штангенциркуля – щуп для замера глубины тоньше стенок паза и лежит там не плотно, чего нет в старом.
Голова штангенциркуля крупным планом. Тут все просто. Снизу скоба для перемещения измеряющей части (1), за ней – колесико для точной подстройки (2). Функциональные кнопки — включение дисплея (3), установка нулевой точки отсчета (4), переключатель единиц измерения(5). Сверху – фиксатор (6). Батарейка скрыта под пластиковой заглушкой справа (7). Обратите внимание, что на ней указан способ установки батарейки (хотя это и очевидно по контактам).
Вид в профиль. Качество обработки граней как вы видите, не очень.
По фото также видно, что измеряющая часть перемещается по планке из текстолита, относительно которой и происходит измерения. Сверху на нее наклеена накладка с нанесенной размерной шкалой.
Как это работает? На текстолитовую планку нанесена особая сетка. Еще одна сетка нанесена на перемещаемый блок измерительной части. Эта сетка содержит 48 отдельных ячеек, называемых излучателями. При взаимодействии статической части и перемещаемого блока возникают две переменных емкости (две – для того чтобы можно было определить направление перемещения). Емкости по фазе не совпадают между собой. В плату измеряющей части встроена схема обработки сигнала, которая подсчитывает эти величины при перемещении и делает линейную интерполяцию по значениям емкостей, на основании чего определяется положение измеряющей части.
В качестве иллюстрации — фото электронной части штангенциркуля в разобранном виде (не мое).
Так как измерение зависит от емкости, для обеспечения точности показаний необходимо, чтобы на ее значения не влияли внешние факторы, например попадание проводящих предметов (той же металлической пыли) между измерительным блоком и линейкой.
В штангенциркуле предусмотрена также возможность снятия измеряемых данных.
Для этого предназначен особый разъем, скрытый под малозаметной заглушкой в верхней части прибора.
Мне эта возможность не нужна, я не собираюсь делать измерения в промышленных масштабах. Если же вам интересно, здесь описано как считать показания в компьютер.
Некоторая информация о формате передаваемого сигнала есть в прилагаемой инструкции. Там же я узнал что существуют версии прибора с дополнительной четвертой кнопкой, которая имеет разный функционал в зависимости от реализации (MODE, HOLD, ABS, TOL).
Инструкция, если кому интересно
Проверка точности измерений
Заявленная точность измерений – 0.01 мм. Поверим, насколько это верно. К сожалению, у меня в хозяйстве нет эталонов длины, поэтому для проверки я взял несколько предметов, размеры которых стандартизированы и по причине специфики их применения сделанных с приемлемой точностью.
Итак, процессор форм-фактора LGA 775 – размер 1.
47 × 1.47 дюйма (37.5 мм).
Результат измерения соответствует заявленному размеру. А как на счет сравнения с другим измерительным прибором? Так как старый штангенциркуль имеет на порядок меньшую точность, для сравнения был взят механический микрометр, тоже советского производства. В качестве объекта измерения использовался линейный телефонный разъем 6P4C (RJ11)
Показания микрометра:
Показания штангенциркуля:
В итоге имеем погрешность в 0.01 мм, которая является допустимой для обоих приборов.
Выводы.
Не смотря на видимую небрежность изготовления, штангенциркуль оказался довольно точным, причем сопоставимым по точности с механическим микрометром. Без сомнения, это заслуга используемой электроники.
Рискну предположить, что любой китайский штангенциркуль с такой электроникой (думаю даже карбоновый) при отсутствии очевидного брака будет показывать сходные результаты.
С другой стороны используемый принцип измерения сильно чувствителен к воздействию окружающей среды, поэтому такой штангенциркуль на производстве проживет не долго. Так что здесь есть выбор – купить качественный или кучу китайских на ту же сумму. При нечастом использовании в домашних условиях (для чего я его и брал) прибор думаю проживет долго. В общем, я доволен.
