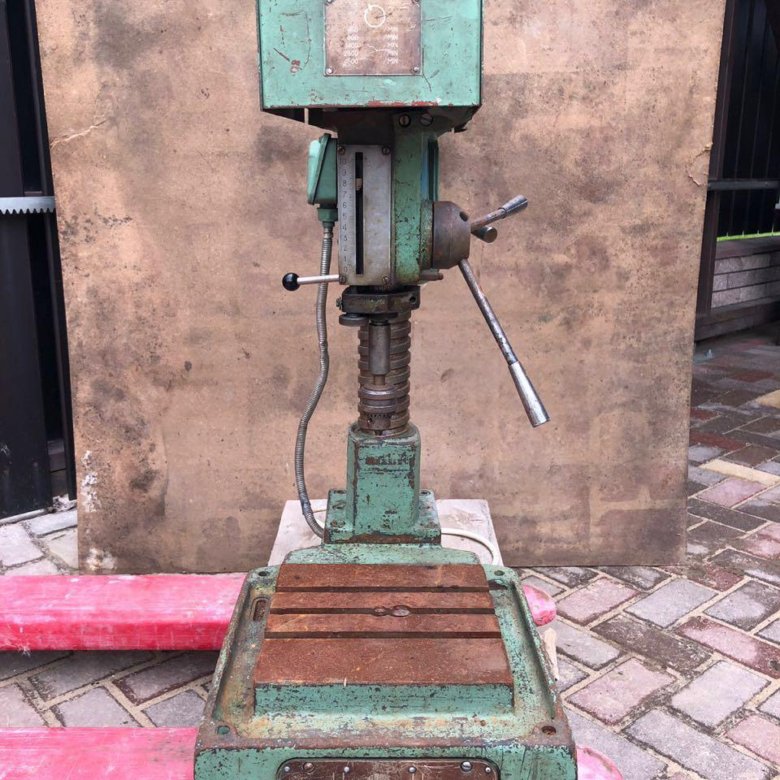

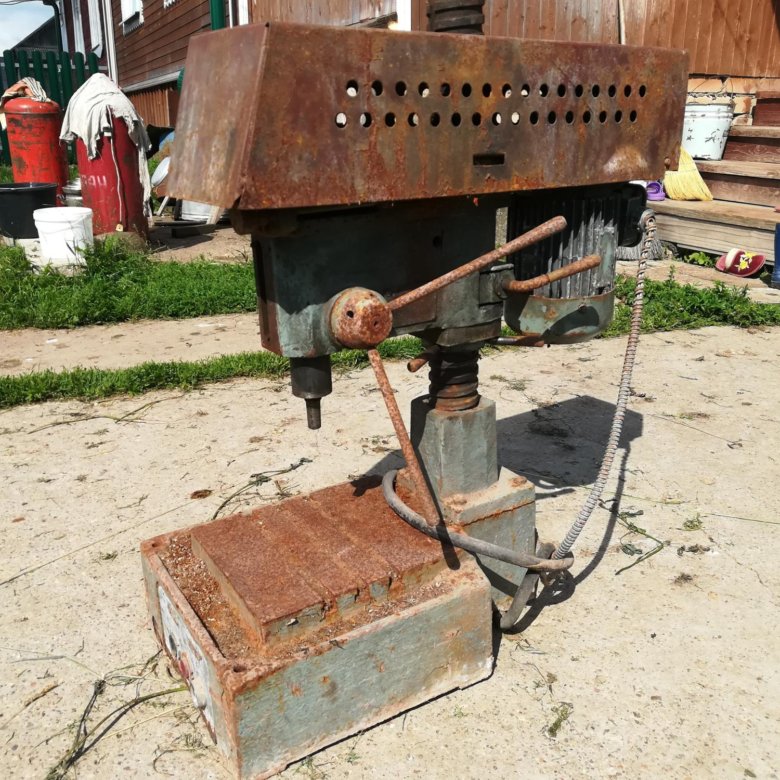

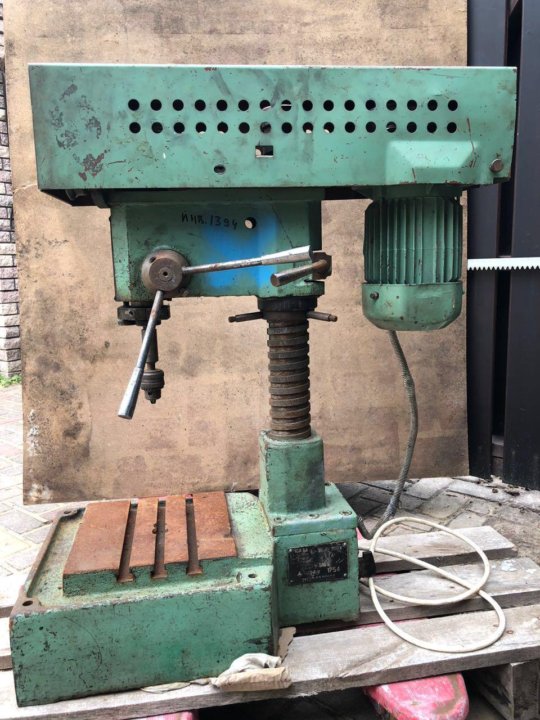

Фото сверлильный станок 2м112: 2М112 станок сверлильный настольный. Паспорт, схемы, характеристики, описание
alexxlab | 04.05.2020 | 0 | Разное
Настольный вертикально-сверлильный станок 2М112: характеристики, отзывы
Сверлильный станок 2М112, технические характеристики которого приведены ниже, имеет компактные размеры и широкий функционал. Это позволяет использовать его как настольное оборудование. Отличное соотношение цены и качества делает данный прибор популярным в различных промышленных отраслях, а также прямым конкурентом среди других отечественных и зарубежных аналогов. Рассмотрим его характеристики подробнее, а также отзывы потребителей.

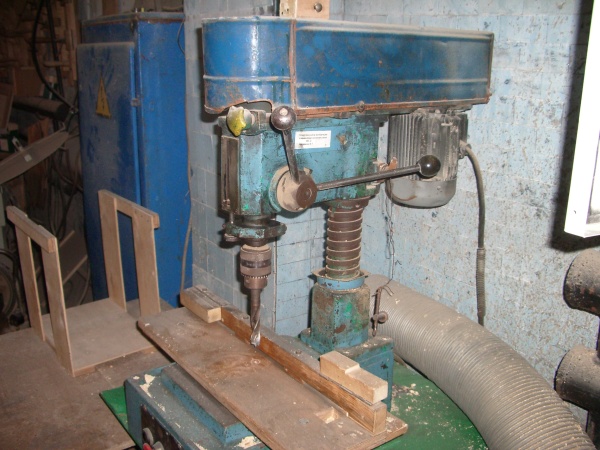

Описание
Технические характеристики сверлильного станка 2М112 позволяют его отнести к оборудованию средней категории вертикально-сверлильного типа. Его производство было начато в 1980 году. За время серийного выпуска агрегат получил признание и популярность. Особенно он востребован в частных мастерских и на небольших производственных предприятиях. Основное предназначение рассматриваемого станка – это обучение молодых специалистов в школах и учебных заведениях технического направления.
Благодаря своему функционалу, агрегат может использоваться для следующих целей:
- Сверления отверстий различного диаметра.
- Рассверливания заготовок.
- Развертывания и зенкерования деталей.
- Выполнения внутренней резьбы.

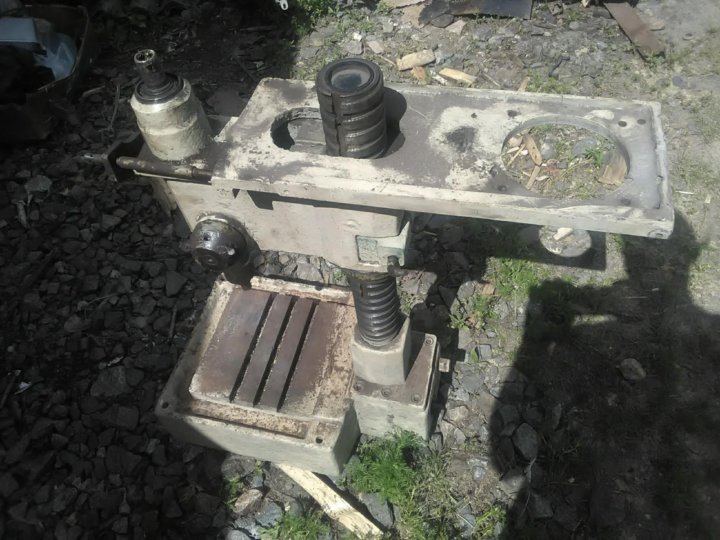

Конструкционные особенности
Сверлильный станок 2М112, технические характеристики которого позволяют обрабатывать пластик, металл и древесину, имеет довольно простую конструкцию. В устройстве агрегата предусмотрена возможность корректировки скорости вращения рабочего патрона в пяти диапазонах. Данная опция обеспечивается при помощи изменения положения на шкивах соответствующей передачи. Глубина сверления при эксплуатации станка регулируется путем плоской шкалы либо упоров.
Простота конструкции является основным преимуществом аппарата, поскольку надежна и незамысловата в использовании. Компактные размеры и малый вес дают возможность транспортировать агрегат в любое подходящее место. Рассматриваемая техника может монтироваться на поверхности слесарного верстака, сверлильной колонны или тумбы.
Настольно-сверлильный станок 2М112: технические характеристики
Особенностью рассматриваемого агрегата является возможность регулировки диаметра просверливаемого отверстия. Согласно инструкции по эксплуатации, на станке можно проделывать гнезда диаметром до 12 мм. Этого диапазона вполне хватает для производства работ в домашних мастерских. На промышленных аналогах предусмотрен увеличенный диаметр вырабатываемых отверстий.
Ниже приведены технические характеристики сверлильного станка 2М112:
- Максимальный диаметр сверления – 12 мм.
- Перепад дистанции от оси шпинделя до стойки – от 0 до 400 мм.
- Вылет направляющего элемента – 190 мм.
- Ширина рабочей поверхности – 250 мм.
- Количество пазов – 3 штуки.
- Ход гильзы шпинделя – 100 мм.
- Число скоростей – 5.
- Максимальная оборотистость – до 4500 вращений в минуту.
- Тип привода – электрический двигатель мощностью 0,55 кВт.
- Длина/ширина/высота – 0,79/0,37/0,95 м.
- Вес – 120 кг.
Функциональность
Вертикально-сверлильный станок 2М112, технические характеристики которого приведены выше, согласно руководству по эксплуатации способен работать со скоростью до 4500 оборотов в минуту при 5 передачах. Шпиндель агрегата причисляется к классу В-18, регулируется от 0 до 40 сантиметров.
Минимальные габариты станка для удобной работы должны быть не менее 25 см, оборудованы Т-образными пазами, служащими для крепления детали или слесарных тисов. Удобство этого приспособления дополнительно заключается в возможности монтажа на специальную тумбу, что дает возможность сверления отверстий в торцах заготовок длиной до одного метра. За работоспособность агрегата отвечает электрический двигатель мощностью 550 Вт.
Невзирая на компактные габариты, сверлильный станок 2М112, технические характеристики, фото которого приведены в статье, рассчитан на длительную и интенсивную эксплуатацию. Во многом, это обусловлено простотой конструкции и высоким качеством материала изготовления.

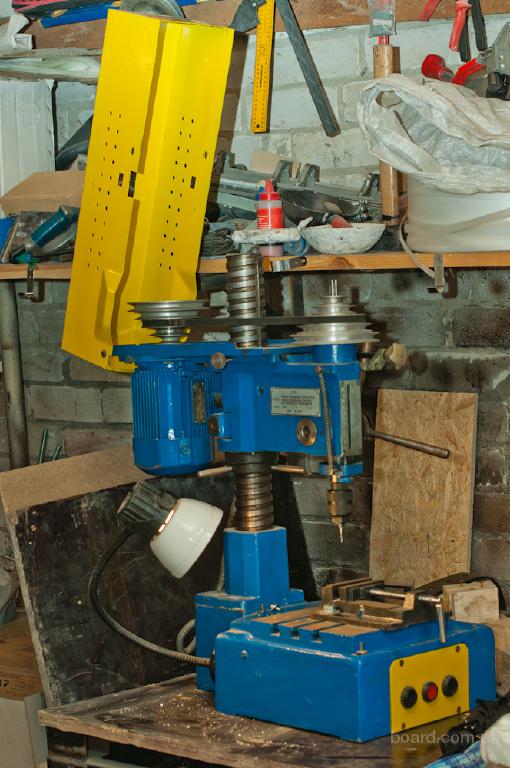

Устройство и управление
Основные комплектующие элементы агрегата:
- Рабочая колонная для перемещения бабки со шпинделем.
- Зажимное устройство.
- Привод с электрическим мотором.
- Подъемный узел шпиндельной бабки.
- Основание в виде столешницы.
- Защитный кожух привода механизма.
- Бабка шпиндельного типа.
- Натяжительный узел для контроля упругости ремней.
- Кронштейн для фиксации основания колонны.
Технические характеристики и особенности сверлильного станка 2М112 обуславливают наличие в конструкции следующих элементов контроля и управления:
- Рукоять механической подачи шпинделя.
- Ручку для натяжения ремней.
- Специальный регулируемый фиксатор шпиндельной бабки на рабочей колонне.
- Кнопки управления, которые посредством электропривода запускают и останавливают привод двигателя.
- Рукоятку крепления подмоторной площадки.
Производитель рассматриваемого оборудования предусмотрел установку основных деталей в литом корпусе из чугуна, что позволило обеспечить надежную защиту узлов от механической деформации. Для большей комфортности при работе со станком предусмотрена система освещения рабочей зоны обработки.
Плюсы
Технические характеристики сверлильного станка 2М112, ремонт которого весьма прост, разработаны несколько десятков лет назад. Тем не менее, этот агрегат остается популярным до сих пор. Это обусловлено его надежностью, простотой исполнения и высокой точностью обработки, а также доступной ценой.
Для починки или замены элементов на отечественном рынке легко подобрать отечественные или китайские аналоги. Преимущества агрегата заключаются в следующих параметрах:
- Высокий рабочий ресурс, выносливость, возможность эксплуатации в различных климатических зонах.
- Простота обслуживания и эксплуатации оборудования, включая ремонт агрегата.
- Ремонтопригодность и доступность запасных частей.
- Мощности электрического двигателя хватает не только для школ и частных хозяйств, но и небольших производственных цехов.
Безусловно, что наряду с надежностью и практичностью, основным плюсом данного станка является приемлемая цена.
Недостатки
Как и любая техника, рассматриваемый аппарат имеет ряд минусов. Среди них пользователи отмечают такие моменты:
- Моральное устаревание прибора.
- Проигрыш агрегата в точности и качестве обработки современным моделям от других производителей.
- Пониженную эффективность отдачи и КПД при интенсивной работе.
- Кроме того, данный станок уступает по некоторым параметрам современным моделям, включая компактность и надежность, параллельно с простотой обслуживания.
Сверлильный станок 2М112: технические характеристики и отзывы
Параметры технического плана рассматриваемого оборудования приведены выше. Далее рассмотрим отзывы потребителей.
Как свидетельствуют отклики владельцев, данный инструмент, купленный в нормальном состоянии, вполне способен удовлетворить пожелания частных пользователей и небольших производственных предприятий. Несмотря на довольно большую массу и габариты, агрегат проявил себя преимущественно позитивно, особенно по сравнению с китайскими аналогами одной ценовой категории.
Более всего потребители отмечают надежность и практичность устройства, а также его ремонтопригодность. Пусть он слегка шумный и немного неудобен, однако рассчитан на многие поколения. При необходимости и аккуратной эксплуатации, подобный агрегат сможет проработать еще несколько десятков лет без особой модернизации.
Заключение
Вертикальный сверлильный настольный станок 2М112 определенно является одним из лидеров на отечественном рынке в своем классе. Соотношение цены, качества и простоты обслуживания – основные причины популярности данного агрегата среди населения. Кроме использования в школах и училищах, данное оборудование неплохо проявило себя на частных подворьях и небольших производствах. За три десятилетия существования рассматриваемый станок доказал свою работоспособность и практичность, даже по сравнению с более дорогими зарубежными аналогами.
Обзор настольно-сверлильного станка 2М112
Станок предназначен для сверления отверстий и нарезания резьбы в мелких деталях из чугуна, стали, цветных сплавов и неметаллических материалов в условиях промышленных предприятий, ремонтных мастерских и бытовых мастерских.
Простота конструкции обеспечивает легкость управления, надежность и долговечность станков.
Отсчет глубины сверления производится по плоской шкале или упору.
Пятиступенчатые шкивы привода позволяют получать пять скоростей вращения шпинделя, что обеспечивает свободный выбор скоростей резания.
Оригинальная конструкция натяжения ременной передачи позволяет быстро менять положение ремня на шкивах для получения нужной скорости резания.
Использование тумбы для установки станка дает возможность для сверления торцов длинных деталей, например валов. Диаметр вала — до сто двадцати миллиметров, длина — до тысячи миллиметров.
Станки 2М112 позволяют выполнять следующие операции:
- сверление
- зенкерование
- развертывание
- рассверливание
- нарезание резьб

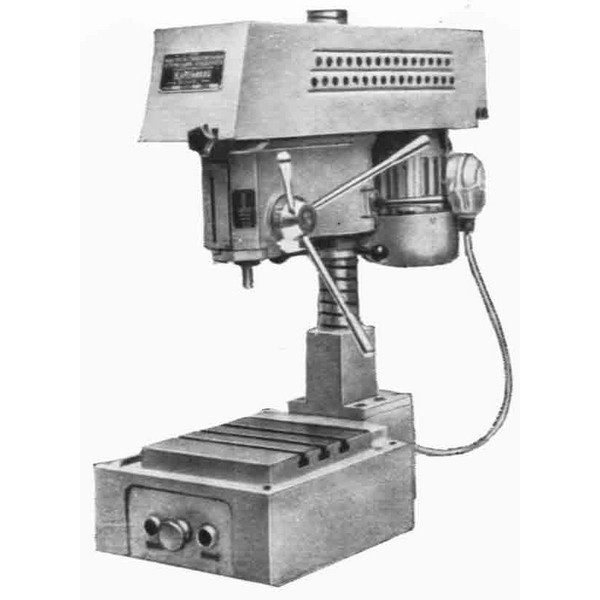

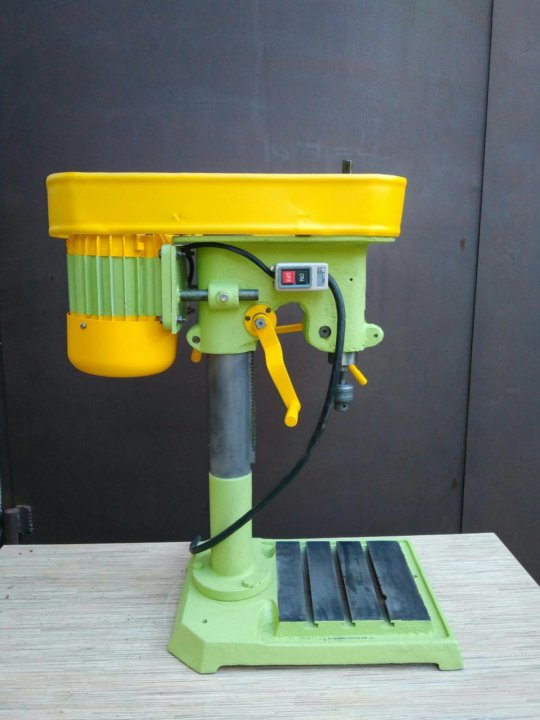

Общий вид сверлильного настольного станка 2М112

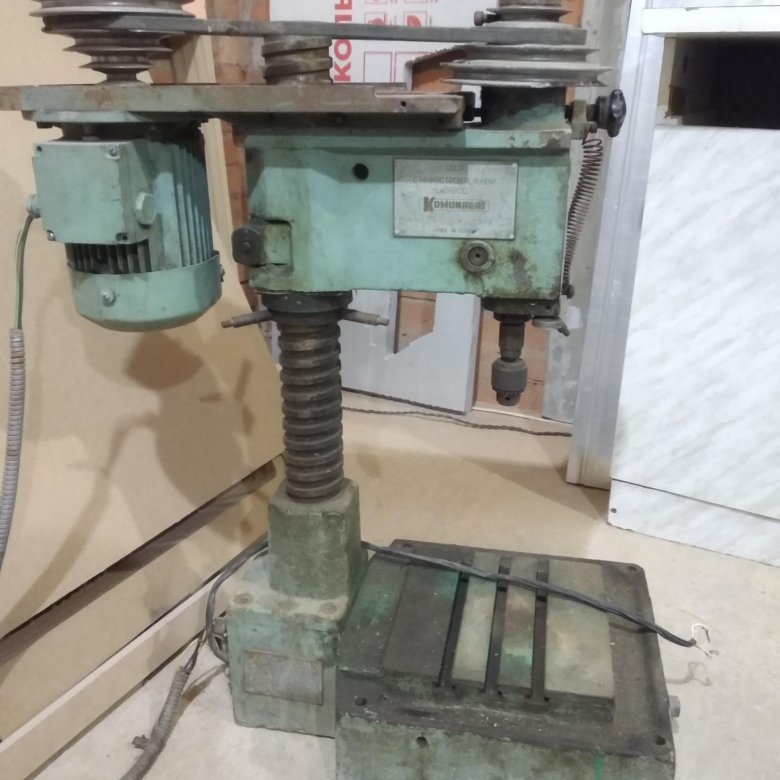

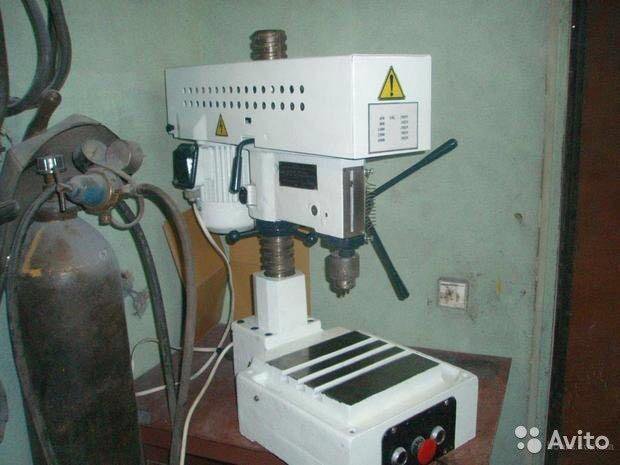

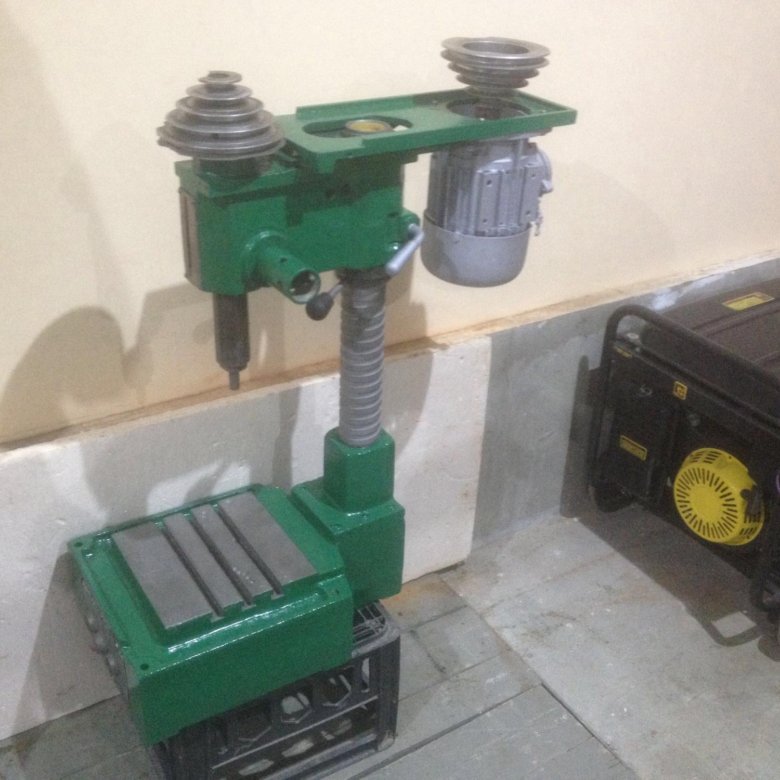

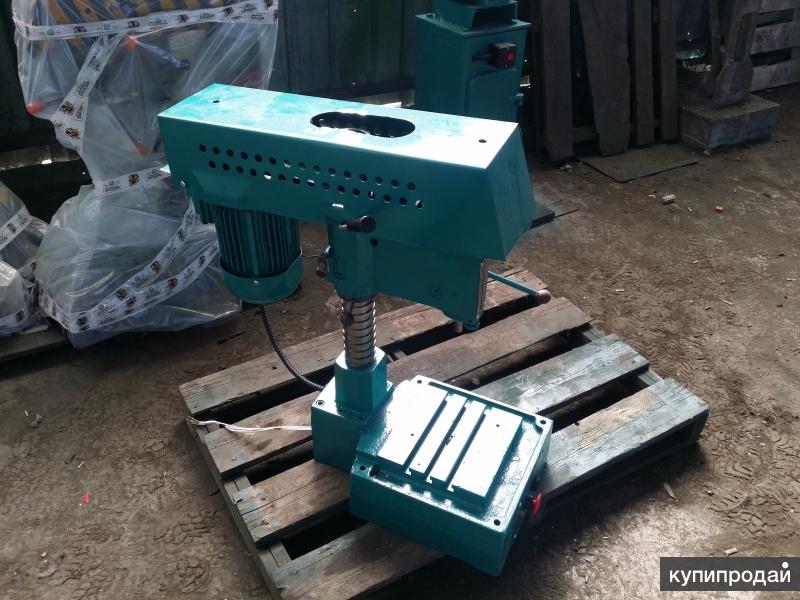

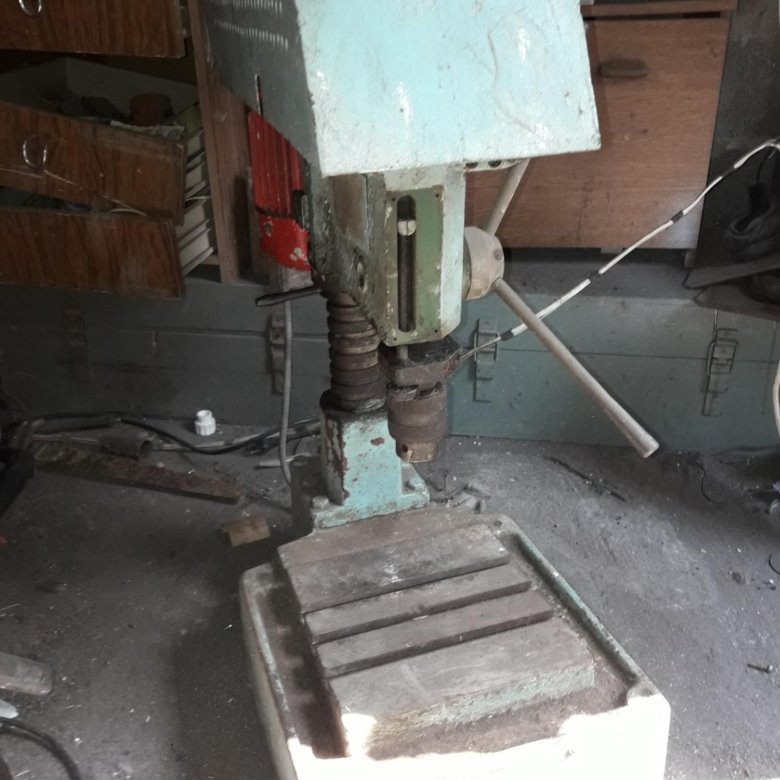

Фото сверлильного станка 2М112
youtube.com/embed/moHJrEcR82Y?feature=oembed” frameborder=”0″ allow=”accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture” allowfullscreen=””/>Расположение составных частей сверлильного станка ТМНС-12
Расположение составных частей сверлильного станка ТМНС-12
Спецификация составных частей сверлильного станка ТМНС-12
- Стойка (колонна)
- Зажимное устройство корпуса
- Электропривод (электродвигатель)
- Механизм подъема корпуса
- Основание (кроншейн, башмак)
- Панель электроуправления
- Основание (стол, плита)
- Шпиндельный узел (шпиндель, гильза шпинделя, пиноль)
- Механизм подачи шпинделя
- Корпус (сверлильная головка, сверлильная бабка, хобот)
- Механизм натяжения ремня
- Кожух защитный
Краткое описание конструкции и работы настольного сверлильного станка ТМНС-12
Пятиступенчатый шкив шпинделя закреплен с помощью втулки на двух радиальных подшипниках.
Передача вращения от шкива шпинделю осуществляется при помощи двух призматических шпонок.
Электродвигатель закреплен на подмоторной плите, направляющие которой свободно входят в соответствующие расточки в хоботе. После того как ремень накинут на соответствующую ступень шкива, эта плита оттягивается от хобота до нормального натяжения ремня и в этом положении фиксируется прижимными винтами.
Спецификация составных частей сверлильного станка 2М112
- Колонка (Кронштейн) 2М112.40.00.000 — 1
- Зажимное устройство шпиндельной бабки 2М112.00.00.009 Ручка — 1
- Электропривод 2М112.80.00.000 Электрооборудование — 1
- Механизм подъема шпиндельной бабки 2М112.70.00.000 Рукоять — 1
- Кронштейн
- Плита 2М112.00.00.002 Плита — 1
- Кожух 2М112.78.00.000 Кожух — 1
- Шпиндельная бабка 2М112.00.00.001 Корпус — 1
- Механизм натяжения ремня 2М112.75.00.000 Рукоять — 1
- Плита подмоторная 2М112.10.00.
000 — 1
- Шпиндель 2М112.30.00.000 — 1
- Хомут 2М112.50.00.000 — 1
- Ступица 2М112.60.00.000 — 1
Шпиндельная бабка настольно-сверлильного станка 2М112
Основу шпиндельной бабки составляет чугунный корпус. В корпусе смонтированы шпиндельный узел, механизм натяжения ремня, местное освещение станка.
Сзади к бабке прикреплен электродвигатель.
Шпиндельная бабка может поворачиваться на колонке и фиксироваться в нужном положении.
Для перемещения шпиндельной бабки по колонке 1 (рис. 2) надо освободить зажимное устройство 2.
Поворотом гайки 4 влево или вправо можно поднять или опустить шпиндельную бабку 8.
Особенности станка 2М112
Основой шпиндельной бабки станка служит корпус из чугуна со смонтированным шпиндельным узлом, механизмом ременного натяжения, системой местного освещения оборудования. К бабке сзади подсоединен электрический двигатель. Есть возможность для поворота шпиндельной бабки на колоне и ее закрепления в подходящей позиции.
Плита выполнена в виде отливки, имеющей емкость для сбора охлаждающей жидкости и ее отвода. В плиту вмонтировано электрическое оборудование станка. Передняя стенка плиты используется для размещения пульта. Рабочая плоскость плиты оснащена Т-образными пазами, на которые можно крепить необходимые элементы. Верхний уступ плиты в кронштейне предназначен для монтажа колонки, которая отвечает за перемещение шпиндельной бабки. Соединение колонки с кронштейном неподвижное.
Местом крепления шпиндельного узла служит корпус, а шпинделя – гильза на шарикоподшипниках. Вращающее движение шпинделю передается от втулки и шкива с использованием шлицевого соединения. Для подачи шпинделя используется ручной механизм, работающий от вращения штурвала с помощью гильзы с рейкой и валика-шестерни. Чтобы снять сверлильный патрон со шпиндельного конуса применяется особая гайка.
Шпиндельный узел настольно-сверлильного станка 2М112
Чертеж шпиндельного узла сверлильного станка 2М112
Шпиндель настольно-сверлильного станка 2М112
Шпиндельный узел (рис. 5) смонтирован в корпусе, а шпиндель 1 — в гильзе 4 на шарикоподшипниках 3 и 6.
Шпиндель получает вращение от втулки 8 и шкива 9 через шлицевое соединение.
Подача шпинделя — ручная, осуществляется вращением штурвала при помощи валика-шестерни 5 и гильзы с рейкой 4.
Гайка 2 предназначена для снятия сверлильного патрона с конуса шпинделя.
Описание работы сверлильного станка 2М112
Шпиндель сверлильного станка 2М112 может перемещаться по колонне и крепится посредством винтового зажима. Пиноль станка может подниматься до высоты 400 мм над поверхностью рабочего стола, позволяя обрабатывать заготовки в широком диапазоне размеров.
Рабочий стол настольно-сверлильного станка 2М112

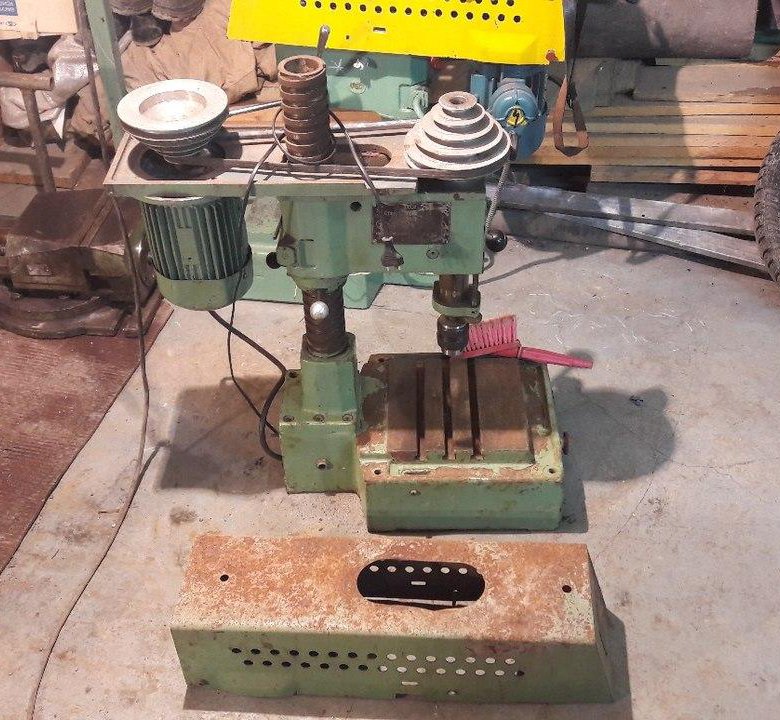

Ременная передача настольно-сверлильного станка 2М112
Перед пуском двигателя обрабатываемая деталь закрепляется зажимами, находящимися в Т-образных пазах, которые имеет координатного стол 2М112. Производитель сверлильного станка 2М112 в качестве дополнительного оборудования предлагает тиски, которые устанавливаются на станине в пазы координатного стола.
Шпиндель проверяется на рабочую скорость вращения, которая зависит от твёрдости детали, после чего вручную устанавливаются вылет инструментальной головки и её положение относительно координатного стола. В патрон устанавливается сверло (или метчик) необходимого диаметра. Ход (особенно, если он – большой) проверяется при неработающем приводе, после чего включается электродвигатель, и с деталью производится необходимая технологическая операция, сверление или нарезание резьбы.
Электрическая схема настольно-сверлильного станка 2М112
Регулировку высоты шпинделя для сверлильного станка 2М112 облегчает возвратная пружина. При наличии дополнительной тумбы в конструкции вылет для настольно-сверлильного станка Комунарас 2М112 можно искусственно увеличить, не теряя при этом в устойчивости оборудования. Набор сменных шкивов позволяет простым способом и оперативно работать с иной скоростью вращения.
Конус Морзе позволяет быстро сменить патрон для сверлильного станка 2М112 на иной рабочий инструмент с аналогичным креплением.
Удобство работы повышается благодаря тому, что рабочий стол неподвижен, а вращается пиноль, а точнее весь шпиндельный узел вокруг неподвижной опоры.
У станка 2М112 имеется подсветка, расположенная в шпиндельном узле.
Производители сверлильного агрегата 2М112 предусматривает его обязательное защитное заземление при работе для повышения безопасности. Подробные указания по заземлению содержит паспорт агрегата.
Скачать паспорт (инструкцию по эксплуатации) настольно-сверлильного станка 2М112
Технические характеристики станка 2М112
Наименование параметра | 2М112 | НС-12А |
Основные параметры станка | ||
Наибольший диаметр сверления, мм | 12 | 12 |
Наименьшее и наибольшее расстояние от торца шпинделя до стола | 0…400 | 20..420 |
Расстояние от оси вертикального шпинделя до направляющих стойки (вылет), мм | 190 | 185 |
Рабочий стол | ||
Ширина рабочей поверхности стола, мм | 250 | 360 х 360 |
Число Т-образных пазов | 3 | 3 |
Шпиндель | ||
Наибольшее перемещение шпиндельной головки, мм | 300 | |
Ход гильзы шпинделя, мм | 100 | 100 |
Частота вращения шпинделя, об/мин | 450, 800, 1400, 2500, 4500 | 450, 710, 1400, 2500, 4500 |
Количество скоростей шпинделя | 5 | 5 |
Конус шпинделя | Морзе В18 | Морзе 2 |
Привод | ||
Электродвигатель привода главного движения, кВт | 0,55 | 0,65 |
Габарит и масса станка | ||
Габариты станка (длина ширина высота), мм | 795 х 370 х 950 | 770 х 465 х 700 |
Масса станка, кг | 120 | 121 |
Технические характеристики настольно-сверлильного вертикального станка 2М112.

Величины | ||
Класс точности | Н | |
Наибольший диаметр сверления | мм | 12 |
Конус конци шпинделя | Конус Морзе 2 | |
Вылет шпинделя от колоны | мм | 190 |
Наибольшее растояние от торца шпинделя ло стола | мм | 400 |
Наибольший ход шпинделя | мм | 100 |
Ширина рабочей поверхности стола | мм | 250 |
Число Т-образных пазов | 3 | |
Расстояние между пазами | мм | 50 |
Ширина центрального паза | мм | 14А3 |
Число скоростей шпинделя | 5 | |
Пределы чисел оборотов шпинделя | об/мин | 450 — 4500 |
Длина станка | мм | 770 |
Ширина станка | мм | 370 |
Высота станка | мм | 820 |
Масса станка | кг | 120 |
Мощность электродвигателя шпинделя | кВт | 0,55 |
Частота вращения двигателя шпинделя | об/мин | 1470 |
Расположение органов управления сверлильным станком 2А112
Расположение органов управления сверлильным станком 2а112
Спецификация органов управления станка 2А112
- Рукоятка ручной подачи шпинделя
- Рукоятка фиксации шпиндельной бабки на колонне
- Рукоятка для перемещения шпиндельной бабки по колонке
- Кнопки управления электродвигателем
- Гайка для регулирования скорости вращения шпинделя
Настройка шкалы перемещения шпинделя сверлильного станка 2М112
Настройка шкалы перемещения шпинделя станка 2М112
При сверлении на заданную глубину можно пользоваться упором, используя шкалу перемещения шпинделя. Поворотом штурвала следует довести сверло до поверхности обрабатываемого изделия и засверлить на глубину конусной заточки сверла. Затем освободить фиксатор 4 и поворотом гайки 5 установить указатель 2 в положение «О». Повернув гайку 5, установить заданную глубину сверления и законтрить фиксатор 4.
Регулирование сверлильного станка 2М112
В процессе эксплуатации станка возникает необходимость в регулировании его составных частей с целью восстановления их нормальной работы.
Регулирование натяжения ремней привода Если с течением времени наблюдается уменьшение крутящего момента шпинделя, то следует проверить натяжение ремня. Если ремень окажется недостаточно натянутым, его следует подтянуть. Для этого требуется поднять кожух, закрывающий клиноременную передачу, освободить подмоторную плиту от зажима при помощи рукоятки 6 (рис. 3), поворотом кнопки 2 натянуть ремень и опять зафиксировать плату рукояткой 6.
Электрооборудование и электрическая схема сверлильного станка 2М112
Электропитание сверлильного станка 2м112 ~380 или ~220 Вольт. Станки, изготовленные для промышленных предприятий и учебных заведений имют питающее напряжение ~380 В, для передвижных мастерских — ~220 В. Местное освещение имеет безопасное напряжение ~24 В.
Все электрооборудование станка: переключатели, трансформатор, предохранители помещается под плитой рабочего стола.
Электрическая схема сверлильного станка 2М112 на 380В
Электрическая схема сверлильного станка 2М112 на 220В
Сверлильные станки б/у на продажу в Москве, Россия. Vitap equipment & more
€2.504
Khimki, Russia
€4.
200
Khimki, Russia
€2.666
Khimki, Russia
Moscow, Russia
€1.179
Химки, Россия
2,585 €
Химки, Россия
0″ href=”/listings/70631114-2005-vitap-alfa-21-drilling-and-boring-machine-in-moscow-russia”>3,053 €
Khimki, Russia
€4.168
Khimki, Russia
€2.456
Khimki, Russia
€2.
666
Khimki, Russia
€2.989
Khimki, Russia
2,407 €
Химки, Россия
Москва, Россия
Фото Месяца
2 декабря 2020 г.
Современные полностью автоматические магнитные сверлильные станки AutoMAB 350 в компании тяжелого машиностроения и производства в Германии.
2 декабря 2020 г.
Современный полностью автоматический магнитный сверлильный станок AutoMAB 350 в компании тяжелого машиностроения и производства в Германии.
24 ноября 2020 г.
Представляем нашу новую упаковку для запасных частей
24 ноября 2020 г.

Премиальные продукты заслуживают премиальной упаковки. Представляем нашу новую упаковку для запасных частей, таких как якорь, катушка возбуждения, угольные щетки, мелкие запчасти и т. д.
#madeingermany #designedingermany #магнитныесверлильные станки #кольцевые фрезы #станки для снятия фаски
1 сентября 2020 г.
Представляем первый в мире магнитный сверлильный станок, которым можно управлять с помощью дистанционного управления. Этот изготовленный на заказ магнитный сверлильный станок имеет автоматическую подачу, автоматический реверс, а также регулируемую автоматическую подачу на пульте дистанционного управления. Идеальная машина для опасных ситуаций и обеспечения безопасности оператора. Этот специально изготовленный магнитный сверлильный станок может выполнять колонковое сверление до … продолжить чтение «Первая в мире машина для сверления и нарезания резьбы с магнитной подачей с дистанционным управлением»
1 сентября 2020 г.

Представляем первый в мире магнитный сверлильный станок, которым можно управлять с помощью дистанционного управления. Этот изготовленный на заказ магнитный сверлильный станок имеет автоматическую подачу, автоматический реверс, а также регулируемую автоматическую подачу на пульте дистанционного управления. Идеальная машина для опасных ситуаций и обеспечения безопасности оператора. Этот специально изготовленный магнитный сверлильный станок может выполнять колонковое сверление диаметром до 130 мм (5-1/8″), толщиной 110 мм (4-21/64″), спиральным сверлом диаметром до 45 мм (1-49 дюймов)./64″) с конусом Морзе 4 и может нарезать резьбу до M42 (1-5/8″)
Видео: https://youtu.be/T90hs4CrytM
5 августа 2020 г.
Разборка Боинга 747 с магнитно-сверлильным станком БДС – проект 747. Магнитный сверлильный станок MAB 485 сверлит титановые детали самолета Boeing 747. Полное видео смотрите здесь: https://youtu.be/3zNlTbYBjzA
5 августа 2020 г.

Разборка Боинг 747 с магнитным сверлильным станком БДС – проект 747. Магнитный сверлильный станок MAB 485 для сверления титановой детали самолета Boeing 747.
Полное видео смотрите здесь: https://youtu.be/3zNlTbYBjzA
1 июля 2020 г.
Живая демонстрация нашего магнитного сверлильного станка MABasic 200 во Вьетнаме от нашего дилера MRO.
1 июля 2020 г.
Живая демонстрация нашего магнитного сверлильного станка MABasic 200 во Вьетнаме от нашего дилера MRO.
6 июня 2020 г.
Несколько магнитных сверлильных станков MAB 525 выполняют свою работу в новом проекте аэропорта на Ближнем Востоке.
6 июня 2020 г.
Несколько магнитных сверлильных станков MAB 525 выполняют свою работу в новом проекте аэропорта на Ближнем Востоке.
1 мая 2020 г.
Магнитная дрель Mighty MAB 1300 для тяжелых работ по сверлению. Это фото из нашего архива, было кликнуто в сентябре 2018 года.
1 мая 2020 г.
Магнитная дрель Mighty MAB 1300, выполняющая тяжелые буровые работы. Это фото из нашего архива, клики сделаны в сентябре 2018 года.
1 апреля 2020 г.
Сверхмощный MAB 825, «ГОРИЗОНТАЛЬНОЕ» сверление отверстия диаметром 65 мм в материале толщиной 110 мм у конечного пользователя с помощью кольцевых фрез TCT от BDS Maschinen. Фото: г-н Виджай Прасад
1 апреля 2020 г.
Сверхмощный MAB 825, «ГОРИЗОНТАЛЬНОЕ» бурение отверстия диаметром 65 мм в материале толщиной 110 мм у конечного пользователя-заказчика с помощью кольцевых фрез TCT от BDS Maschinen.
Фото предоставлено г-ном Виджаем Прасадом
1 марта 2020 г.
Строительство новой теплоэлектростанции в Индии с эффективным использованием мощного магнитного сверлильного станка MAB 825 и кольцевых фрез TCT.
