Профильная труба: ассортимент и фото

Профильная труба — один из самых часто встречающихся элементов металлоконструкций, каркасов и перекрытий в строительстве. Имея малый вес, удобную форму и высокую прочность, такой тип труб полностью удовлетворяет требованиям проектировщиков и архитекторов, размещаясь в важных местах зданий и сооружений.

Сортамент профильных труб включает в себя много видов труб, сильно отличающихся друг от друга, а общее название введено для того, чтобы отличать обычную, круглую трубу, имеющую отдельный сортамент из более, чем сотни позиций, от труб других форм:

  • квадратной,
  • прямоугольной,
  • овальной и т.д.

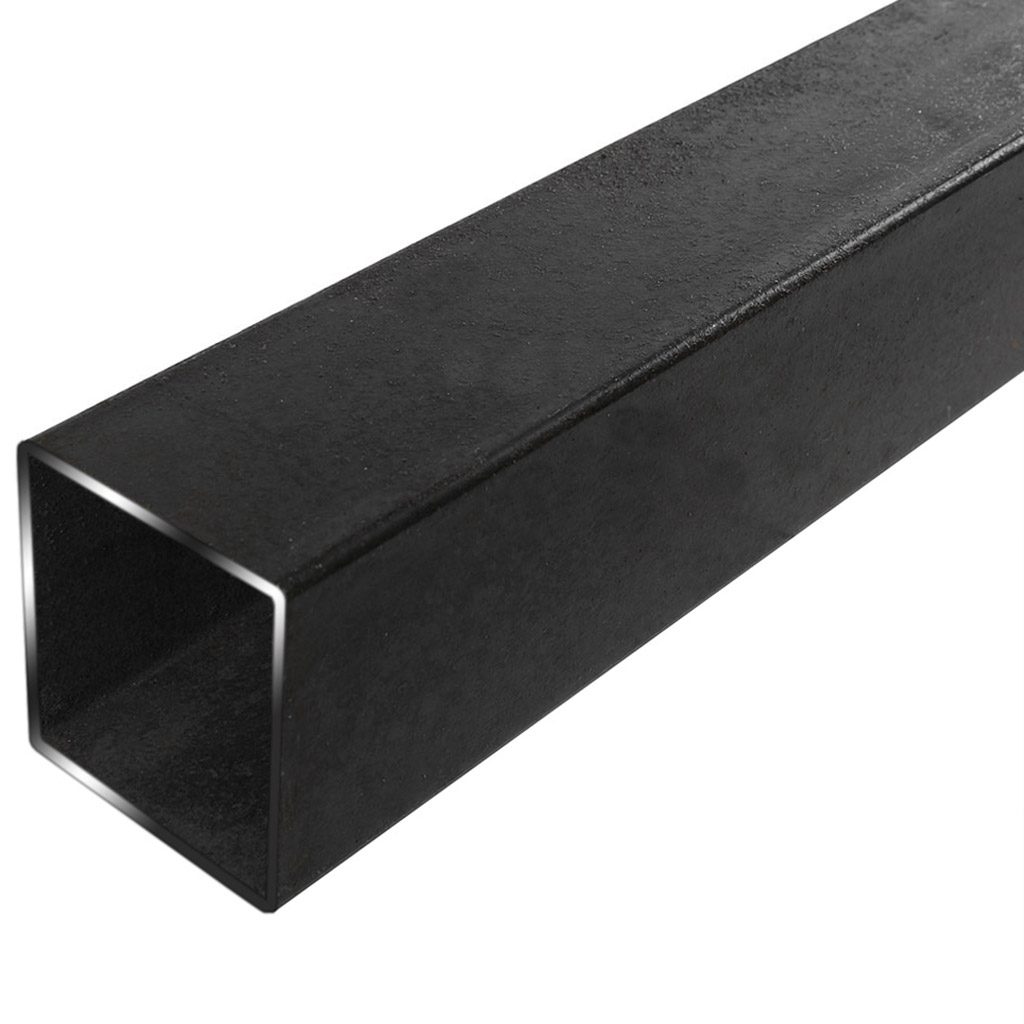

Профильная труба квадратного сечения

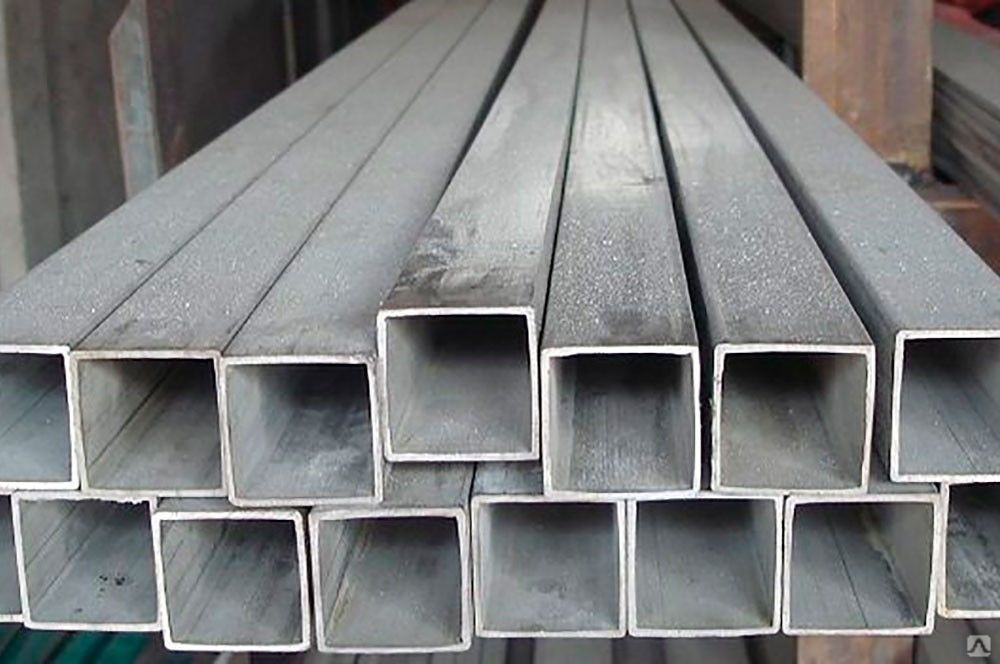

На рисунке 1 представлен наглядный пример ассортиментного ряда профильной трубы, сечение которой в основании имеет форму квадрата, то есть, ее стороны равны друг другу. Если же одна или две противоположные стороны такой трубы отличаются по длине от других, такая труба уже является трапециевидной или прямоугольной.

Круглая труба



Труба круглого сечения формой напоминает окружность. Это самый распространенный тип труб

, поскольку нет отрасли промышленности, машиностроения или строительства, где бы не применялись трубы округлой формы.
Их используют и как конструкционный элемент, и для прокладки коммуникаций, и при возведении каркасов, и для прокладки кабелей, вентиляции, создания полостей для уменьшения веса плит перекрытий и других задач.

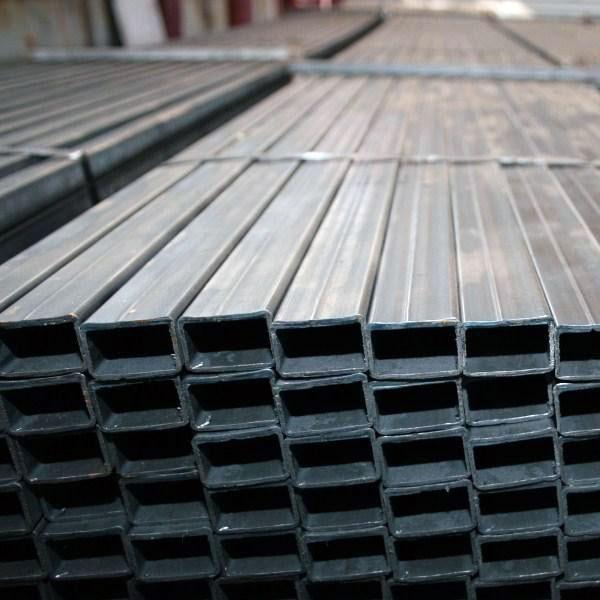

Профильная труба прямоугольного сечения

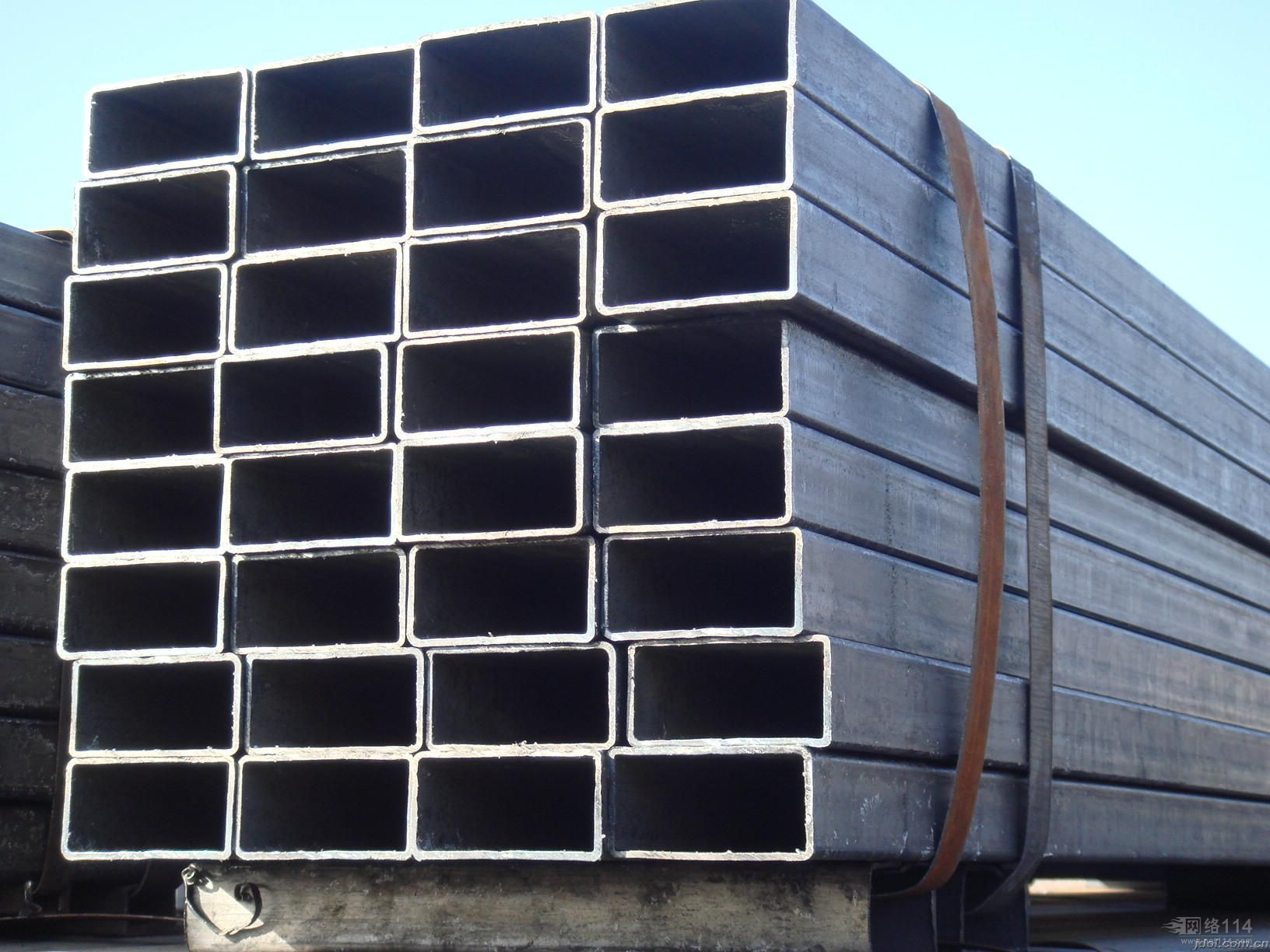

На рисунке выше изображена прямоугольная профильная труба в виде трехмерной модели. Характерный цвет изделия говорит о том, что такую трубу выпускают из стали или стальных сплавов. Причем, по ГОСТ используются и низколегированные стали для профильной трубы бытового назначения или использования в не очень нагруженных конструкциях, и из обычных распространенных сталей, вроде Ст3пс, Ст3сп, и из дорогих высоколегированных сталей с добавками редкоземельных металлов для повышенной прочности проката.

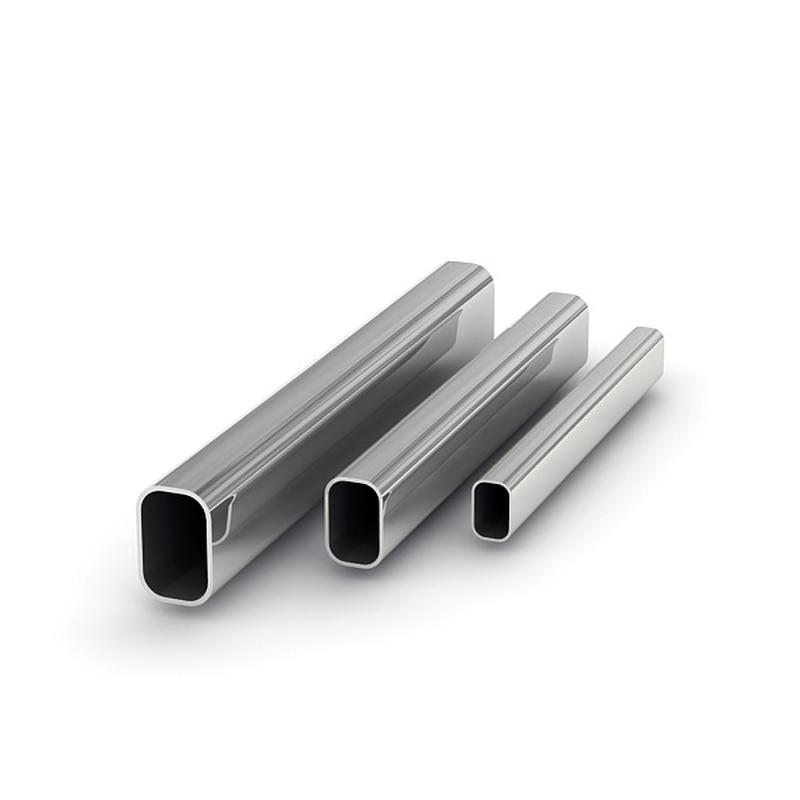

Ассортимент профильной трубы

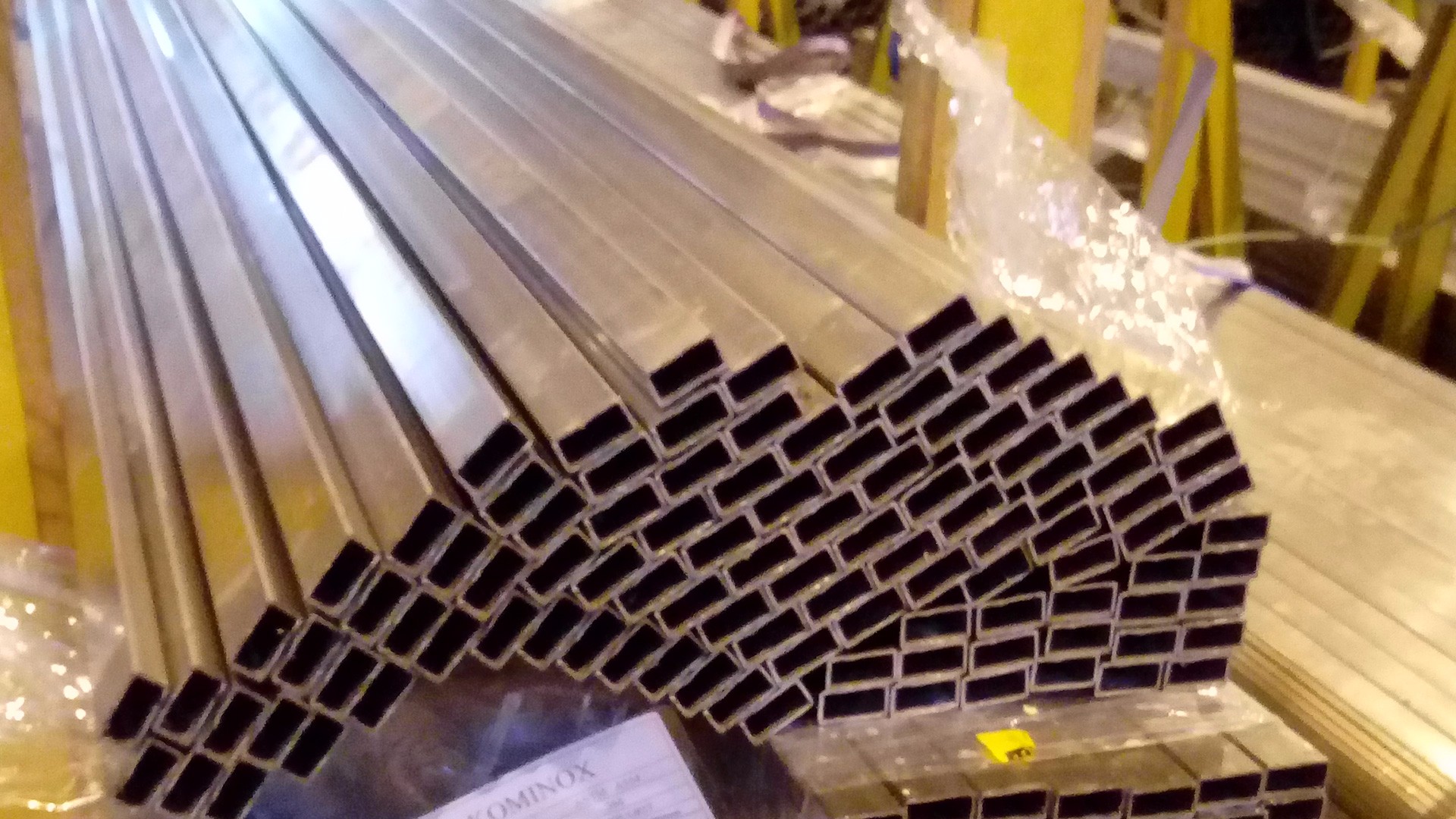

На фотографии выше размещен ассортимент профильной трубы различного сечения. Как можно заметить, есть труба с прямой кромкой, а есть с наклонной, для крепления или упора под углом.

Наиболее популярных типов профильной трубы, предлагаемой заводами, выпускающими металлопрокат — четыре, это:

  • квадрат,
  • прямоугольник,
  • овал,
  • плоский овал (с двумя параллельными противоположными стенками).

Также труба, дополнительно, может проходить оцинковку, для предотвращения коррозии металла при эксплуатации на открытой местности, например, в качестве стоек забора, перекрытий, каркаса автобусной остановки и т.д.

Но внутренняя часть профильной трубы требует дополнительной защиты

в виде заглушек, предотвращающих попадание внутрь профиля осадков и бытовых отходов. Поэтому в строительной смете, обычно, закладываются расходы и на заглушки соответствующих размеров и того количества,  необходимо, чтобы защитить все открытые торцы профильной трубы.

Фото труба профильная


Профильная труба — особенности производства и применения в строительстве жилых домов и мебели (100 фото)

Сложные конструкции из металла для двора идеальны с точки зрения пластичности и повышенной несущей способности. Ими возводятся навесы, лестничные проемы, разного рода оградительные сооружения, беседки, скамейки, ворота и каркасы. С каждым годом увеличивается ассортимент качественных и приемлемых по цене изделий, исходя из габаритов и типа сечения.

Они производятся из низколегированной или углеродистой стали. Цилиндрической формы труба подходит не ко всем условиям. Легкость деформации не обеспечивает пространственной жесткости. Профильные образцы выполняются из не поддающихся коррозии материалов или покрываются цинком.

Виды

По профилю сечения трубы разделяются на: квадратные, прямоугольные, овальные и плоскоовальные. Последний вариант востребован в мебельной индустрии. Напоминающие по физическим показателям круглые, они чрезвычайно декоративны.

Из них создают предметы мебели, детали ограждений и изящные элементы зданий. Овальный профиль неизменно гибок поперек длинной стороны, относясь к арочному типу.

Другие конструкции известны как армирующие составляющие или независимые изделия. Исходя из особенностей получения, они разделяются на: сварные, без шва, горячекатаные и холоднокатаные. Цельнотянутая конструкция не имеет шва ввиду использования сплошной заготовки в форме цилиндра, называемой «штангой».

Габариты

Выпуск регламентирован ГОСТом с указанием к способности деформации. Стандартными размерами профильной трубы считаются:

  • При квадратном сечении: 10-180 (32-60) мм и толщине стенки в пределах 1-14 (4-6) мм.
  • С профилем в виде прямоугольника: 15*10 (28*25) мм с толщиной стенки в 1-12 мм.
  • Овальной формы от 6*3 мм до 90*50 мм с толщиной стенок 0,5-2,5 мм.

Изделия различаются по протяженности:

  • С мерной длиной.
  • Не подвергающейся измерению.
  • Кратной длиной.

Профильная труба по ГОСТу варьируется от 50х50 до 400х400 мм.

Материалы

Нержавеющая профильная труба входит в состав конструкции и выполняется из не поддающихся коррозии марок: AISI 304 и AISI 316, реже AISI 439, 430, 409. В данном случае увеличивается срок ее службы. Возможно простое покрытие цинком.

Из них идеально формируются элементы архитектурного назначения и создаются несущие каркасы.

Профилированные трубы данного типа не подвергаются истиранию и устойчивы к повышенным температурам. Их отличает многообразие завершающей обработки посредством полирования, шлифовки, пескоструйной текстуры и травления.

В качестве альтернативы используется алюминий, повышающий период эксплуатации трубы. Его гибкость способствует приданию сложных форм, широко востребованных в быту и промышленном производстве.

Алюминиевая профильная труба со значительной площадью внешней поверхности и сниженным объемом внутри повышает спрос в системах охлаждения с наибольшим отводом тепла от носителя в виде радиатора или змеевика. Из них производят технику, автомобили, морские и воздушные суда. Среди преимуществ продукции из алюминия: незначительный вес и диапазон выполняемых работ от -60°C до +180°C.

В действительности значение замкнутого профиля трудно переоценить с точки зрения технологических приемов и финансовой выгоды. Они удобны в работе, являясь незаменимым материалом при сооружении любого строительного объекта.

Фото профильной трубы
