Угломер: виды, характеристики и применение

Содержание:
Угломер: разновидности и особенности их конструкций
Различия угломера по типу устройства и принципу измерения
Как пользоваться угломером: принцип проведения измерений

В современном строительстве достаточно большое внимание уделяется так называемой геометрии пространства – в помещении все должно быть идеально ровно! Объясняется это тем, что большинство предметов интерьера для своей установки требует ровных стен и углов. Взять, к примеру, угловую ванну – что произойдет, если плиточник-облицовщик не выдержит угол в этом помещении 90˚? Зазор между стеной и ванной гарантирован, а маскировать его – это дополнительная трата времени и денег. В этой статье вместе с сайтом stroisovety.org мы подробно разберемся с таким инструментом, как угломер, ознакомимся с его разновидностями и научимся им пользоваться, ведь именно этот инструмент позволяет контролировать правильность углов в пределах необходимого значения.

Как выбрать угломер

Угломер: разновидности и особенности их конструкций

Все угломеры, которые так или иначе используются в современном мире, можно разделить по назначению на семь видов. Каждый из них имеет свою, сугубо индивидуальную специализацию и, соответственно, особую конструкцию.

  1. Угломер строительный. Применяется для производства монтажных, разметочных или проектных работ. Они могут различаться по габаритам и способу измерения углов – для проведения так называемых полевых работ, связанных с разметкой местности и закладкой фундамента, в большинстве случаев используется инженерный угломер под названием «тахеометр» (это разновидность оптических устройств), а для монтажа небольших конструкций применяется реечное устройство с измерительной шкалой. Основным отличием строительного угломера является длина обеих измерительных реек – как правило, она составляет не менее 0,5м.

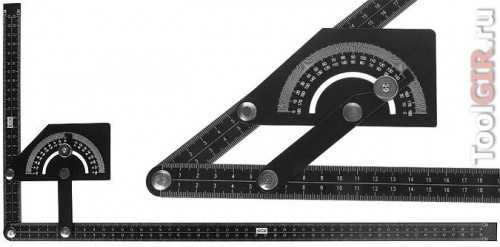

    Угломер строительный фото

  2. Слесарный угломер – его используют для производства тонких работ, отличающихся высокой точностью.
  3. Плотницкий угломер. Сугубо приблизительное устройство, предназначенное для работы с деревом.
  4. Горный угломер – используется маркшейдерами для измерения углов между удаленными на большое расстояние предметами на местности.
  5. Астрономический угломер – его название говорит само за себя. Его точность остается вне конкуренции.
  6. Мореходный угломер – используется для определения широты на морских и океанических просторах.
  7. Артиллерийский угломер – монтируется на оружие и позволяет производить его точное наведение на цель.

И это только основные виды угломера, наиболее часто встречающиеся в нашем мире. Кроме них существует и масса других, менее используемых, но в тоже время незаменимых в своей области подобных приборов.

Виды угломера

Различия угломера по типу устройства и принципу измерения

По своей конструкции и принципу производимых измерений все существующие угломеры можно разделить на шесть видов – это электронный угломер, лазерный, оптический, маятниковый, механический и угломер фиксированных углов. Рассмотрим их немного подробнее.

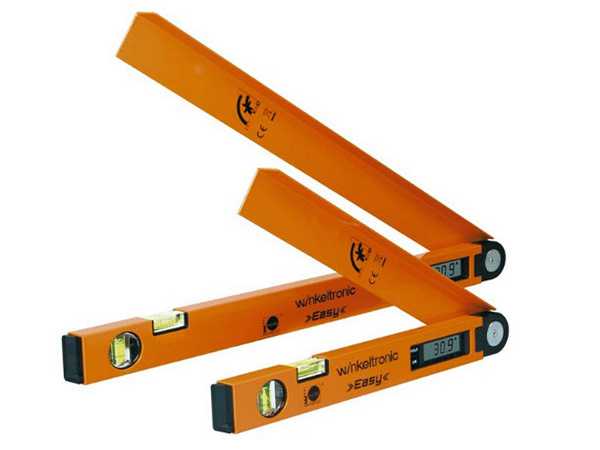

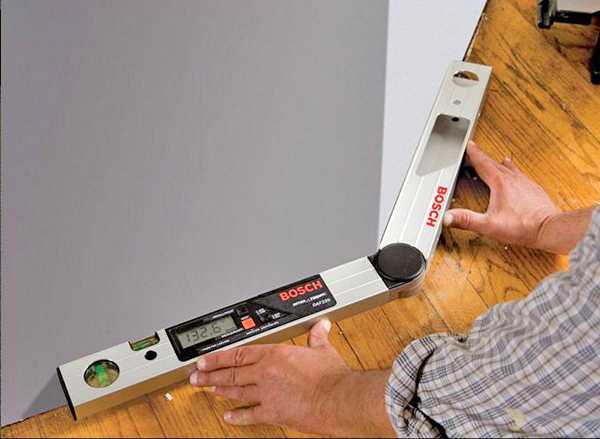

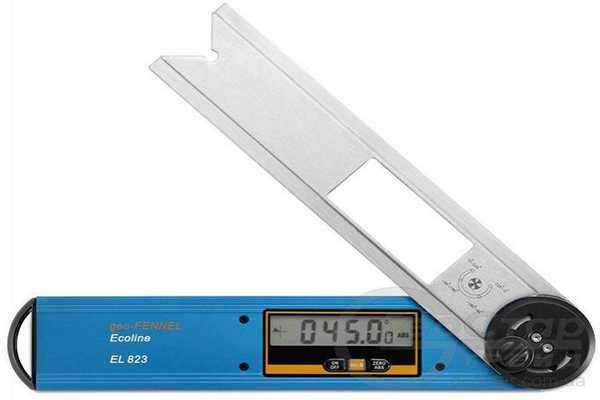

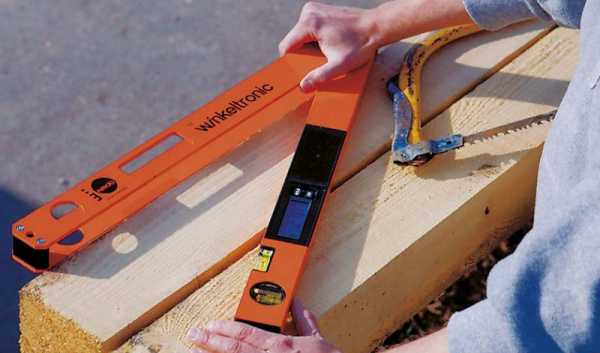

  1. Электронный угломер. Его еще называют цифровой угломер – принцип работы этого инструмента основан на действии полупроводников. Отличить такой угломер от всех других можно по наличию электронного табло, на которое выводятся результаты измерений. Это достаточно точный инструмент, который можно использовать для монтажа ответственных конструкций.
  2. Лазерный угломер. Имеет достаточно большое количество всевозможных конструкций, но все они работают по одному и тому же принципу – устройство излучает два луча, направляемые на две различные точки. Измерения угла могут производиться либо визуально, либо электронным способом. Недостатком этого современного угломера является проблема при работе в дневное время – луч лазера достаточно сложно уловить взглядом при ярком освещении. Исправить такое положение дел можно с помощью специальных приемников, которые сигнализируют о точном наведении луча в необходимую точку.

    Лазерный угломер фото

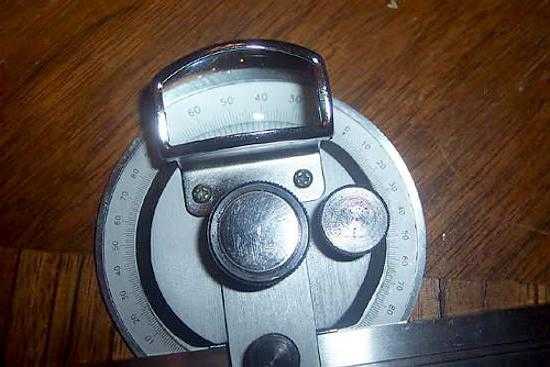

  3. Оптические угломеры. Отличить их можно по наличию так называемого «глаза» – оптической линзе, используемой для проведения измерений. Ярким представителем подобных угломеров является тахеометр.

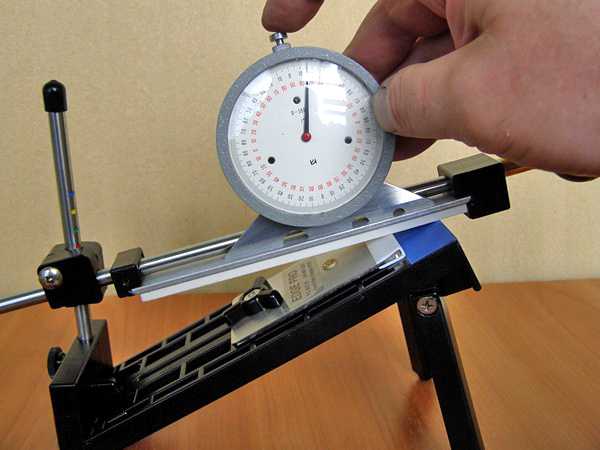

  4. Маятниковые угломеры. Получили широкое распространение в сфере инструментального производства, но и в строительстве для них имеется своя ниша – они с легкостью определяют угол отклонения того или иного элемента конструкции от уровня горизонта. Их принцип действия основан на работе маятника или, как его еще называют, гироскопа, который постоянно занимает свое место в соответствии с земным притяжением. По сути, шкала такого угломера остается неподвижной, а перемещается только стрелка, установленная на противоположном конце маятника.

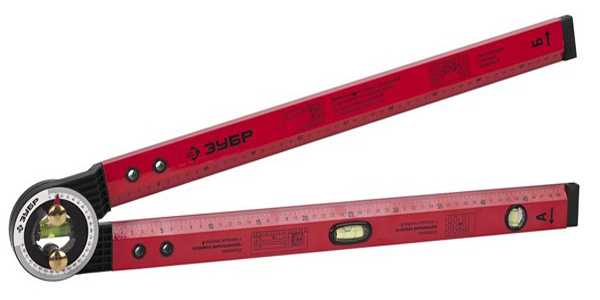

    Маятниковый угломер фото

  5. Механические угломеры. Подразделяются на два вида – простые и угломеры с нониусом. Этот инструмент относится к классу контактных – для измерения угловых значений требуется плотный контакт с двумя поверхностями измеряемого угла.
  6. Угломеры фиксированных углов. Это узкоспециализированный инструмент, позволяющий измерить угол определенной величины – с его помощью вы можете проконтролировать, к примеру, угол 90 или 30˚. Его в большей степени можно назвать шаблоном, чем измерительным инструментом.

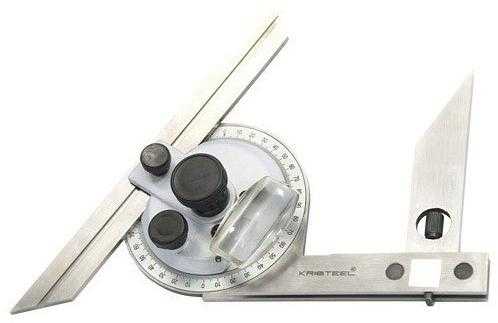

Кроме вышеперечисленных разновидностей угломеров, существует и так называемый универсальный угломер – он предназначен для будничного контроля выполнения работ и особой точностью не отличается. И среди универсального инструмента этого типа достаточно часто можно встретить комбинированные разновидности, которые сочетают в себе несколько способов измерения углов – довольно распространенными конструкциями этого типа являются лазерно-механические угломеры или электронные. Последние можно совместить практически со всеми видами угломеров.

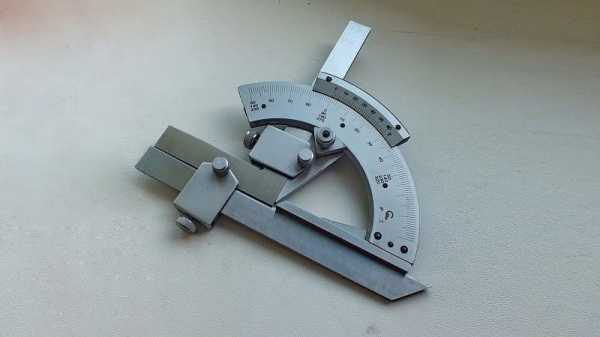

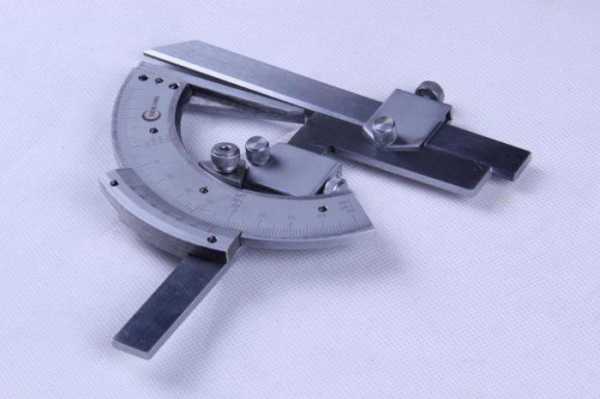

Универсальный угломер фото

Как пользоваться угломером: принцип проведения измерений

Измерение углов имеет бесхитростный принцип, особенно если речь идет о современных устройствах, напичканных электроникой. Если говорить о них, то все, что понадобится для измерения углов, это установить рейки инструмента в нужном положении или навести его лучи в необходимые точки. Дальше дело за электроникой – именно она выполняет все необходимые вычисления.

Другое дело механические, оптические и тому подобные угломеры – здесь придется учиться выполнять расчеты и пользоваться измерительной шкалой. Как правило, особую трудность вызывает угломер со шкалой нониуса. На самом деле, если разобраться, то сложного в таких измерениях нет ничего. Устанавливаем направляющие угломера в нужном положении и движемся взглядом по обычной шкале, пока не упремся в ноль на нониусе – так мы получим градусы угла. Чтобы вычислить угол до минут, движемся от нуля нониуса до тех пор, пока не найдем деление, четко совпадающее с делением основной шкалы – эта цифра и покажет искомое количество минут.

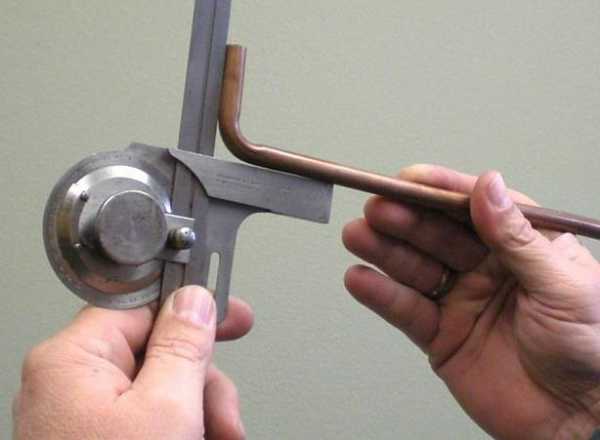

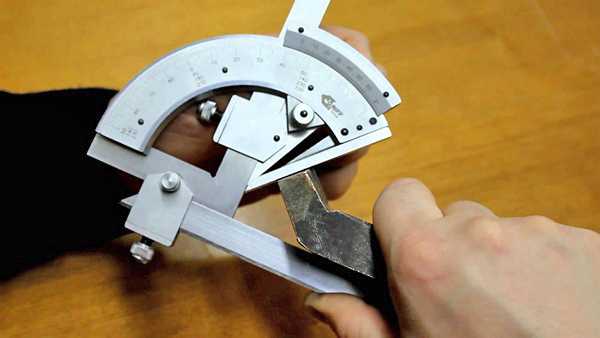

Как пользоваться угломером фото

Не намного сложнее производятся измерения и с помощью оптического угломера – две части инструмента устанавливаются в необходимое положение, после чего, глядя на шкалу в подвижную оптику, вычисляется измеряемый угол.

Как ни крути, а угломер в строительстве является отнюдь не бесполезным инструментом – если разбираться с областью его применения, то можно выяснить, что он станет незаменимым помощником и плиточникам, и гипсокартонщикам, и кровельщикам, и каменщикам, и многим другим мастерам, чья работа связана с построением плоскостей. Именно по этим причинам существует огромное количество угломеров разного назначения.

Автор статьи Александр Куликов

stroisovety.org

Угломер - что это, типы угломеров, конструкция и ГОСТ

Угломер – это механический или электронный прибор, предназначенный для точного определения углов между поверхностями, элементами конструкций, деталями или узлами оборудования, а также между удаленными объектами. Измерение углов производится в градусах с помощью специальной шкалы с механическим указателем, нониуса или электронного дисплея (в зависимости от типа прибора).

Конструкция угломеров

В наиболее простом варианте угломер: электронный, механический состоит из двух измеряющих поверхностей (линеек) закрепленных на одной оси. Будучи подвижными, они свободно располагаются под углом относительно друг друга. Для определения значения угла, в зависимости от типа устройства, используется линейчатая, линейчато-круговая шкала, электронное отсчетное устройство или другие дополнения.

 Некоторые типы угломеров имеют фиксированные значения углов, как например, в столярных приборах. Также, в отдельных устройствах могут быть использованы следующие узлы:

  • Маятниковый механизм, возвращающий угломер в вертикальное положение при изменении угла наклона замеряемых поверхностей. Наиболее удобен в работе с габаритными элементами – оборудованием, узлами, частями строительных конструкций и т. д. Шкала угломера остается неподвижной, во время замера перемещается только стрелка, которая ставится на противовес.
  • Угломер с нониусом - состоит из корпуса с прикрепленным к нему диском, основания с шкалой, нониусом, линейкой и хвостовиком. Чаще всего используется для слесарных операций, где необходима высокая точность определения угла, до секунд.



  • Оптический угломер – предназначен для удаленного определения углов. Состоит из корпуса, диска со шкалой и неподвижной линейки. На диске расположена оптика, подвижная линейка и рычаг, а под диском – пластинка с указателем, с помощью которого и определяет угол.

Типы угломеров и их назначение

Из наиболее часто применяемых отметим следующие виды приборов:

  • Угломер строительный – применяется при проведении разметочных, монтажных и проектных работ. Имеет различные размеры и способы измерения углов.
  • Столярные угломеры – используется для приблизительного определения угла, часто оснащается шкалой с фиксируемыми углами.
  • Угломеры слесарные применяются для проведения измерений с высокой точность, часто оснащаются нониусной шкалой.
  • Маркшейдеры или горные угломеры – позволяют измерять даже на значительном расстоянии.

Также существуют и используются специализированные угломеры, назначение которых вполне понятно по их названию - астрономические, мореходные и артиллерийские.

Порядок применения устройства

Для получения точных значений необходима регулярная поверка угломеров, проверка их соответствия эталонным значениям. Сам же процесс замера максимально прост:

  • Основание или одна из линеек плотно прикладывается к одной из поверхностей.
  • Ко второй поверхности прикладывается шкала дуги или вторая линейка.
  • Положение линеек фиксируется винтом.
  • Определяется угол по совпадению шкалы с краем линейки.
  • При наличии нониуса определяются секунды угла.

Выше описан порядок использования механического угломера – простого универсального прибора, которым можно замерять внутренние и наружные углы. Электронным прибором пользоваться ещё проще – необходимо лишь зафиксировать измерительные поверхности и получить показания с электронного дисплея.

Угломер – действующие ГОСТы

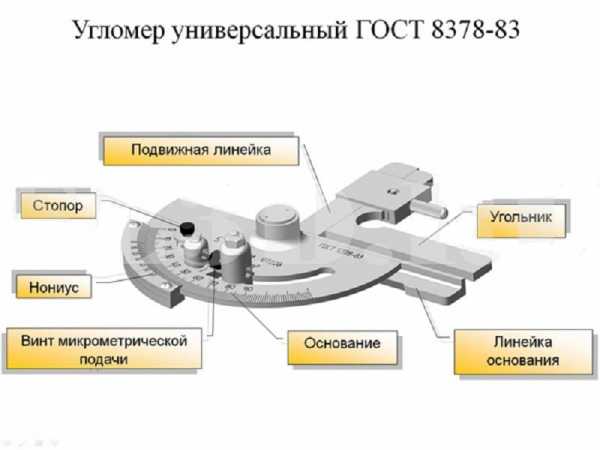

Основной действующий государственный стандарт на универсальный угломер, ГОСТ 8378-83. Технические условия измерительных приборов с нониусной шкалой регулирует ГОСТ 5378-88. Для специализированных приборов разработаны свои стандарты, в частности для оптических угломеров - ГОСТ 11197-73.

mekkain.ru

Угломер. Виды и типы.Устройство и работа.Применение и как выбрать

Угломер – это точный прибор, предназначенный для измерения углов между двумя поверхностями или их наклона относительно горизонта. Получаемые результаты выражаются в градусах. Угломеры имеют схожую конструкцию со строительным или столярным уголком, но они могут показывать не только угол в 90 градусов, но и регулироваться.

Простейшая конструкция угломера

Конструкция угломера в самом простом виде состоит из двух пластин (линеек). Они закрепляются вместе с одной стороны, фиксируясь с помощью оси, позволяющей менять угол между ними. На поверхности инструмента имеется шкала, выраженная в градусах. Она может быть линейчатой или скругленной. Существуют как полностью подвижные угломеры, так и с фиксированными измерениями. Последние используются в тех случаях, когда требуется только измерение самых важных углов – 90, 45 и 30 градусов. Такой инструмент больше относится к категории шаблонов.

В каких отраслях используется угломер

Этот прибор широко используется в строительстве. Его применяют столяры, плотники и монтажники. С его помощью можно выставить плоскости идеально ровно перед их закреплением. Подавляющее большинство предметов, которые используются в быту, и на промышленных объектах, имеют углы по 90 градусов. Это установленный международный стандарт, который обеспечивает максимальное удобство. Кроме этого, несоблюдение угла 90 градусов в строительстве вертикальных элементов увеличивает нагрузку на конструкцию.

Например: Благодаря тому, что углы зданий вымеряются точно, то при установке угловой ванны, под стеной не образуется зазор и при развешивании шкафчиков и полок все выглядит ровно. Существует еще тысячи примеров, которые позволяют визуализировать пользу точного соблюдения углов. Применение угломеров позволяет обеспечить точную передачу параметров отображенных на чертеже на реальный объект.

Также угломеры используется при построении маршрутов, в военном деле, геометрии и астрономии. В связи с востребованностью этого инструмента, его конструкция была адаптирована под различные цели измерения.

Угломеры можно разделить на виды:
  • Строительный.
  • Слесарный.
  • Плотницкий.
  • Горный.
  • Астрономический.
  • Мореходный.
  • Артиллерийский.

Строительный угломер является самым распространенным. Он применяется для контроля уровня стен, фундамента и других конструкций. Такие устройства являются довольно габаритными. Длина каждой измерительной части обычно составляет не менее 50 см.

Слесарные имеют высокую точность. Они довольно компактные, при этом имеют довольно чувствительную регулировку, позволяющую проводить измерения с отображением долей градуса. Это необходимо, поскольку малейшие отклонения от нормы недопустимы. С такими угломерами можно спокойно вымерять параметры деталей, которые будут использоваться во вращательных механизмах.

Плотницкие угломеры отличаются низкой точностью измерения. Они используются в деревообработке, когда точное соблюдение углов и долей градусов не имеет никакого значения. Такой инструмент относится к низкой ценовой категории. Зачастую механизмы регулировки имеют люфт, что также приводит к погрешности. Несмотря на это, подобная разновидность угломеров вполне приемлема для выполнения тех целей, для которых она предназначена.

Горные угломеры в отличие от предыдущих разновидностей данных инструментов не используется для непосредственного контакта с измеряемыми поверхностями. Данный инструмент позволяет визуально определить вертикальные и горизонтальные углы в пространствах шахт и горных выработок. Данное оборудование относится к неточному классу. Сейчас оно практически не используется в связи с появлением более высокоточного электронного оборудования, такого как тахеометры и пр.

Астрономические являются самыми точными. Они применяются для измерения угла между поверхностью земли и точками на небосводе. С их помощью высчитывается траектория движения небесных тел, определяется скорость их перемещения, а также оценивается величина объекта. Такие устройства зачастую интегрированы в телескопы, что расширяет диапазон их измерений, поскольку объектом исследования могут стать не только видимые на небосводе объекты, но и отдаленные звезды и планеты.

Мореходные угломеры также называют навигационными. С их помощью осуществляется определение географической широты с использованием специальной таблицы. Данные устройства работают по принципу, что небесное светило (солнце, луна или звезды) в определенный день и время находится над горизонтом под особенным углом, относительно географической широты. Таким образом, используя данный прибор и таблицу, наблюдатель может определить широту, на которой он находится в данный момент. Это устройство широко использовалось мореходами в прошлом, но с развитием спутниковых технологий, его применение отошло на второй план. Несмотря на это, подобные угломеры имеются на борту многих судов, поскольку в случае отказа электронного оборудования, использование ручного прибора будет единственной возможностью получить точные координаты судна.

Артиллерийский угломер используется для установки артиллерийского орудия и корректировки залпового огня. Применение такого инструмента позволяет осуществлять точное прицеливание и вносить изменения направления выстрела после предварительного пристреливания

Виды угломеров по принципу измерений
По принципу измерений угломеры разделяют на следующие виды:
  • Механические.
  • Маятниковые.
  • Оптические.
  • Лазерные.
  • Электронные.

Механический угломер относится к контактным устройствам. Чтобы осуществлять измерение необходимо приложить обе поверхности инструмента к тем объектам, угол между которыми нужно измерить. На устройстве имеется специальная шкала, позволяющая определить, какой угол между сторонами инструмента получен. Поскольку стороны плотно прилегают к измеряемым поверхностям, то соответственно их угол будет также равен шкале.

Маятниковый угломер внешне напоминает стрелочные часы. На круглый циферблат инструмента нанесена разметка соответствующая углам. Стрелка такого угломера всегда стоит идеально вертикально вне зависимости от того насколько выгнут непосредственно сам прибор. Внизу корпуса устройства имеется небольшая линейка. Она прикладывается к поверхности, которую необходимо измерить, после чего нужно посмотреть на показатель образованного угла между отметкой «0» на циферблате и стрелкой. С помощью такого прибора можно измерить уровень наклона одной поверхностей.

Оптический угломер имеет непривычную для этого оборудование форму. Узнать оптические угломеры можно по глазку, выполняющему функцию лупы. Оптические инструменты имеют диапазон измерения 360 градусов. Они являются очень точными, поскольку на шкале нанесено множество отметок не только в градусах, но и в их долях. В связи с этим сложно визуально определить, на какой показатель указывает стрелка. У оптических имеется увеличительная лупа. Благодаря ей гораздо легче посчитать отметки, на которые указывает стрелка на шкале.

Лазерный угломер имеет в своей конструкции два лазерных луча, направляющихся на поверхности, между которыми необходимо измерить угол. Угол между точками измеряется визуально либо с помощью вычислительного электронного элемента, который интегрирован в конструкцию устройства. Такое устройство хорошо работает в ночное время, а также в помещениях. На дневном свете лазерный луч практически незаметен.

Электронные или цифровые угломеры по принципу действия похожи на механические. За тем исключением, что у них имеется циферблат в виде ЖК-дисплея, на который выводится показатель в цифрах. Это очень точное оборудование, позволяющее определять десятые части градусов. Для питания подобного устройства используется обычная пальчиковая батарейка. Такие инструменты используют строители и монтажники.

Как работать контактными угломерами

Угломеры контактного типа являются самыми распространенными и недорогими. Их используют повсеместно. Для проведения измерения необходимо приложить инструмент к углу, который необходимо измерять. Одна линейка угломера прижимается к одной поверхности, а вторая к другой. При необходимости устройство необходимо подкорректировать, увеличив или уменьшив угол между его сторон. Результаты измерения отображаться на механической или электронной шкале. Чтобы данные получились максимально точными, необходимо чтобы поверхности в точках контакта были ровными. Если, к примеру, измеряется угол между полом и стеной, необходимо, чтобы на них не было наслоений в виде прилипших комков строительного раствора или клея. Такая крупинка под одной из линеек нарушит получаемые данные на несколько градусов.

Как выбрать угломер

При выборе следует обратить внимание на материал. Если он изготовлен из очень тонкого металла, то брать подобный инструмент не стоит. Со временем он деформируется, поэтому точность измерений будет нарушена. У более дешевого ассортимента зачастую шкала нанесена краской. В результате со временем краска начинает отслаиваться. После этого определить, на сколько градусов показывает инструмент невозможно.

Стоимость угломера зависит не только от его конструкционных особенностей, но и точности. Чем выше точность, тем меньше люфты на оси настройки, что требует более затратного производства. Для столярного дела или малоэтажного строительства вполне можно обходиться инструментами более низкой категории, но для изготовления ответственных деталей, нужно точное оборудование.

Похожие темы:

tehpribory.ru

Пластиковый угломер, информация и обзор

И снова здравствуйте, дорогие читатели. Сегодня я решил рассказать вам об одном интересном угломере, которым я пользуюсь уже долгое время и очень доволен, что именно он попал мне в руки. Мой угломер в обзоре от немецкого kwb, но найти его аналоги можно под разными брендами и даже без них, поэтому это скорее обзор возможностей и принципа работы.

Угломеры

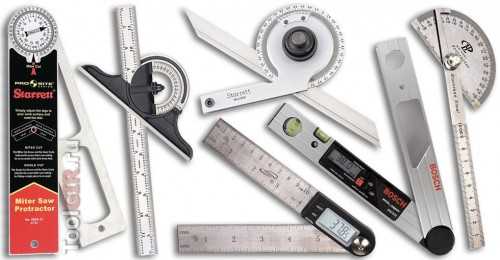

Вначале немного информации об инструментах для измерения углов, чтобы было понятней, чем же выделяется данный конкретный угломер из всей их массы. Или вы можете сразу перейти к обзору.

В любом инженерном и ремесленном деле измерение и построение углов – одна из важнейших операций. Даже для сборки простого ящика нужно выверить 90°, не говоря уж о более сложных конструкциях. Неудивительно, что существует куча различных инструментов для этих измерений. Один из самых древних и известных – это транспортир. С ним не понаслышке знаком каждый еще со школьных лет.

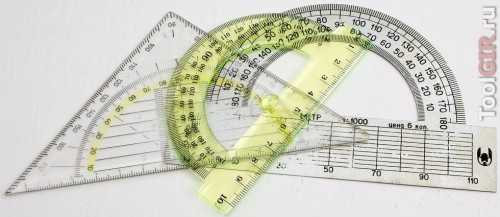

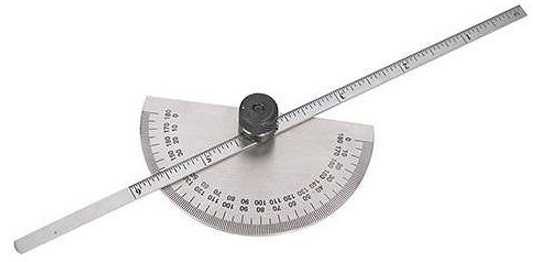

Но сам по себе транспортир больше чертежный инструмент. Измерять и наносить углы на материале им еще можно, а измерить, например, внутренний угол откосов им самим уже не получится.

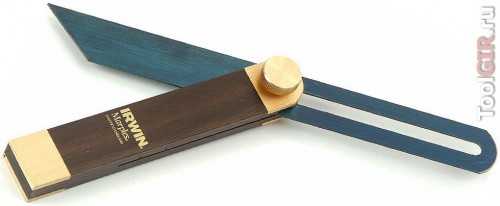

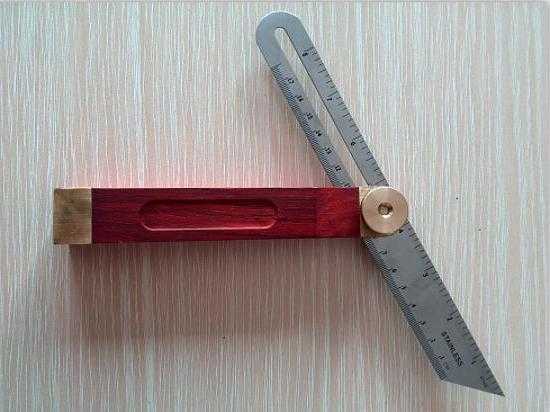

Простым и известным столярным и слесарным инструментом для измерения и построения углов является малка.

В своем стандартном варианте малка лишь инструмент переноса углов – по эталонному углу или транспортиру фиксируется угол, который после этого можно наносить, сравнивать, мерить и т.д. По этой причине она обычно используется в паре с транспортиром. Более продвинутые малки могут иметь собственную шкалу для разметки и определения угла, а с современным развитием электроники появились даже электронные.

Исторический вариант простейшего угломера – это две линейки, объединенные общей осью. Эта конструкция и по сей день используется в большинстве электронных и механических угломеров. Существуют и другие, более сложные конструкции. Естественно, у всех есть свои особенности, достоинства и недостатки. Например, крайний правый на фото не способен измерять внутренние углы (на случай, если вы вдруг хотели купить подобный).

Самый важный показатель любого измерительного инструмента – это точность, не исключение и угломеры. Очевидно, что наибольшей точностью будут обладать угломеры, оснащенные нониусом или электроникой. Но сама по себе конструкция еще не вердикт, все зависит от производителя. Если вам нужна эталонная точность и качество, смотрите в сторону лидеров вроде Mitutoyo, Starrett. Главное не пугайтесь, узнав цену.

Из подручных средств простейший угломер можно сделать, взяв два полотна (или два куска) ножовки по металлу, и соединив их болтом через отверстие для крепления.

Все вышеперечисленные приспособления не устраивали меня либо функционалом, либо ценой, пока я не наткнулся на пластиковый угломер kwb. Международный действующий патент на него (US 4766675 A от 1988 года) принадлежит тайваньской компании CCKL. Creator International.

Продается он много лет под многими достойными именами. Из известных мне зарубежных: General Tools 29, Empire Level 2791, KWB 0658-00. В России продает его псевдо-канадский брэнд FIT (российская контора, заказывающая товар из Китая, но выдающая себя за Канадскую компанию). Называется он у них почему-то «угломер-квадрант» (маркетологи FIT, наверное, просто не в курсе, что «квадрант» – это ранний вариант секстанта и представляет собой четверть окружности). Пластиковая модель – FIT 19301, большая алюминиевая 50 см длиной — FIT 19317. Большой угломер (SKRAB 40307) продает и российского бренд Skrab (вроде у них когда-то был и пластиковый).

Все указанные варианты этого угломера полностью идентичны по конструкции и имеют достаточно положительные отзывы. На счет качества – не могу сказать, всех их в руках держать не доводилось. Возможно, он продается и под другими брендами. В любом случае, аналоги я озвучил для информации, чтобы вы могли выбрать любой из наиболее вам доступных.

Мой угломер в обзоре принадлежит немецкому маркетинговому брэнду kwb. Данная компания продает очень неплохой ручной инструмент и принадлежности, и имеет вполне достойную репутацию. Часть продукции производится в Германии, часть в Китае, часть еще где-то.

Маркетинговым брендом я называю компании, которые ничего (или почти ничего) не разрабатывают и не производят, а только продают под своим именем, заказывая продукцию у OEM производителей. Таких брендов сейчас очень много, в том числе российские Зубры, Skrab’ы, Stayer’ы и прочие. Само по себе это нормально, но очевидно, что компании фактически производящие свою продукцию заслуживают большего доверия.

Обзор пластикового угломера KWB 0658-00

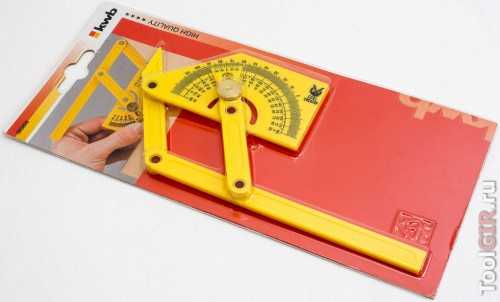

Упаковка

Упакован угломер KWB в блистер. Такие же угломеры других производителей обычно упакованы аналогично.

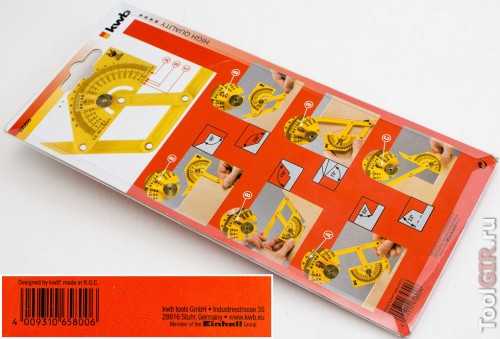

Интерес представляет обратная сторона картонного вкладыша. Во-первых, там инструкция, во-вторых информация о производителе – «Designed by kwb, made in R.O.C.» (разработано в kwb, сделано в Китайской Республике). Первая половина, как мы уже выяснили выше – неправда, kwb не имеет отношения к разработке этого угломера.

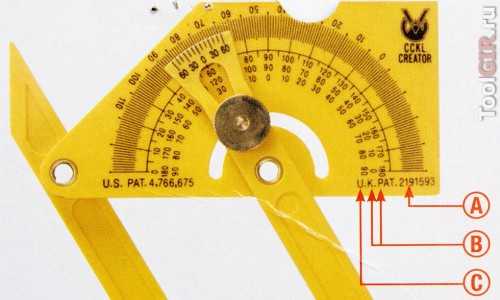

А вот на счет второй половины я поясню, так как многие (да и я сам когда-то) путаются в этом вопросе.

Меня всегда забавляют попытки производителей замаскировать известное (а скорей пресловутое) всем с детства «Made in China» разными аббревиатурами: то P.R.C. напишут, то R.O.C.. Да, обе аббревиатуры имеют отношение к Китаю, но на самом деле это не одно и то же! P.R.C. – КНР (Китайская Народная Республика), привычный нам Китай с красным коммунистическим флагом. R.O.C. – Китайская Республика или Тайвань (от имени острова составляющего большую часть территории). Разделение это имеет место еще со времен гражданской войны в Китае (1927-1950 гг.).

В общем, лучше бы так и написали «Тайвань» – к нему в наших кругах доверия больше.

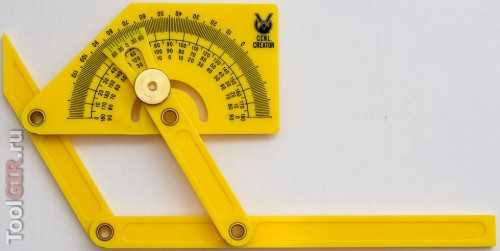

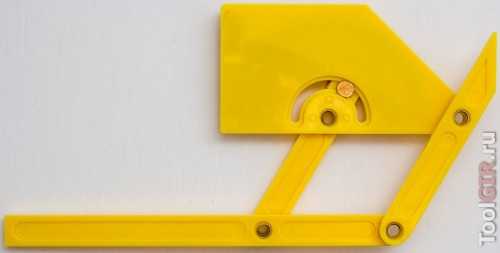

Внешний вид и устройство

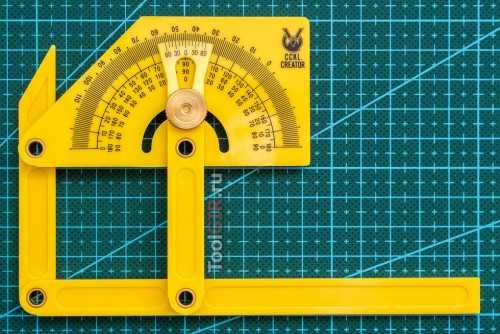

Конструктивно угломер представляет собой транспортир, являющейся частью параллелограммного механизма. Выполнено все из желтого глянцевого ABS пластика. Качество материала отличное, но все же пластик есть пластик… эх, такой бы из нержавейки!

Собрана данная конструкция на латунные шарниры, Ход плотный, но мягкий, люфтов нет вообще. Есть барашек, позволяющий зафиксировать необходимые показания.

Размеры угломера – 155 мм х 100 мм (в положении, как на фото), весит он совсем немного – 26 грамм.

Параллелограммный механизм позволяет угломеру складываться и трансформироваться в нужную для текущих измерений форму.

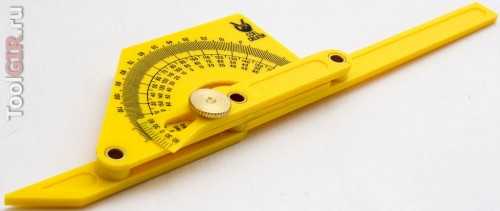

Еще фото с разных ракурсов:

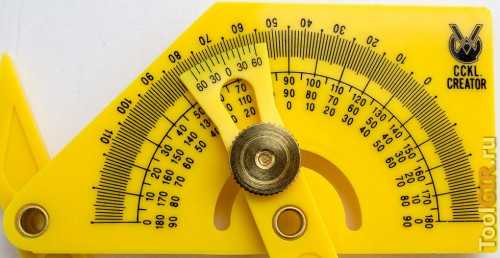

Шкала напоминает шкалу обычного транспортира с маркировкой от 0° до 180°. Минимальный угол, который практически можно измерить – примерно 15° (и для наружных и для внутренних углов). Имеет несколько уровней обозначений для различных измерений. В правом верхнем углу логотип компании, владеющей патентом на этот угломер (возможно, они его и производят).

Все линии и обозначения нанесены черной краской, сделано это достаточно четко и ровно. К отшелушиванию краска не склонна, что важно.

Инструкция

Обратная часть вкладыша упаковки угломера kwb имеет весьма доходчивые иллюстрации по использованию. Не знаю, есть ли у всех производителей такие, а кому-то вообще может достаться этот угломер без упаковки, поэтому приведу фотографии инструкции, «на всякий случай».

Угломер имеет три шкалы. Основная шкала – B, у нее две нумерации: прямая и обратная.

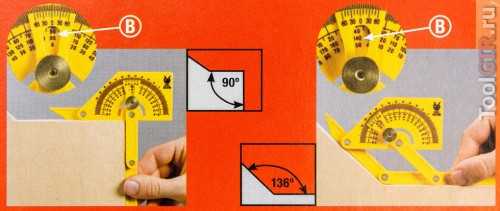

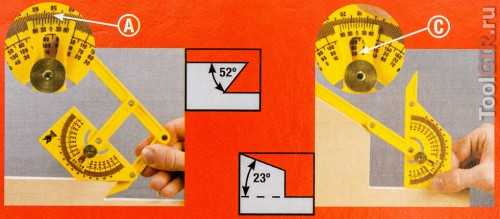

Измерение наружных и внутренних углов – наиболее простые измерения, которые должен иметь делать любой угломер:

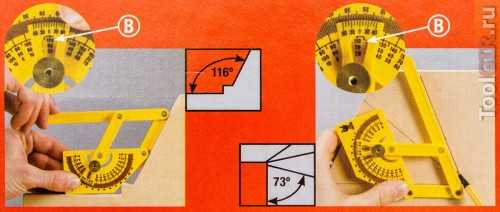

Измерение углов сложной формы и относительные измерения:

Измерение внешних углов малых деталей и величины уклона:

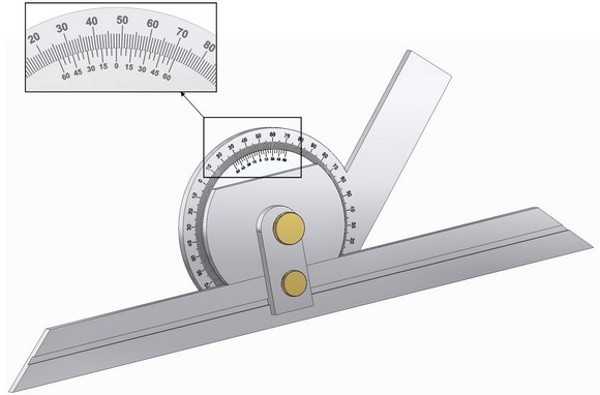

Нониус

Данный угломер имеет нониус с шагом в 10 минут для более точного определения угла. Те, кто умеют пользоваться штангенциркулем, уже знакомы с этой системой, и знают, как она работает. Для остальных поясню. Нониус (или Верньер (Vernier) в честь изобретателя этой шкалы) – вспомогательная шкала для точного определения долей деления основной шкалы.

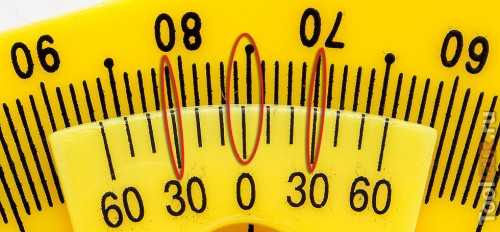

На фото мы видим две шкалы: верхняя – основная и нижняя вспомогательная – нониус. Принцип следующий:

  1. 0 деление на вспомогательной шкале указывает на базовое значение основной шкалы. В данном случае 75 с лишним градусов.

  2. Для того чтобы узнать точное значение этого «лишнего» нужно найти которая из рисок нониус (нижней шкалы) наиболее точно совпадает с любой риской верхней шкалы. В данном случае это 30 минутная риска, что дает нам полное значение в 75°30′.

Выводы

Плюсы:
  • Интересная и уникальная конструкция
  • Хорошее качество изготовления
  • Может измерять как наружные, так и внутренние углы
  • Измерение нестандартных углов в труднодоступных конструкциях
  • Имеет нониус
  • Барашек для фиксации и переноса измерений
  • Практический диапазон измерений – ~15°-180°
Минусы:
  • Сделан из пластика

Вердикт – отличная вещь, за эти деньги лучше просто не найти. Возможности и конструкция делает этот угломер практически идеальным инструментом для мелких работ: хобби, моделирование, работы по дереву, контроль угла Edge-подобных систем заточки и т.д. Для более крупных и грубых работ у него есть алюминиевый старший брат той же конструкции (но с меньшей точностью измерений).

В общем, рекомендую угломер KWB 0658-00 обеими руками, под этим названием или любым другим. Аналоги я озвучил, другие способы измерения и построения углов тоже. Выбирайте…

www.toolgir.ru

Угломер – назначение, классификация, примеры использования + видео

Как пользоваться угломером самого простого вида, мы знаем еще со школы, но видов, областей назначения и конструкций этого инструмента намного больше, иногда принцип его действия даже не совсем понятен, хотя задача все та же – замерить угол наклона в плоскости или пространстве. Постараемся устранить пробелы в ходе прочтения данной статьи.

Угломер – устройство и назначение

Данный инструмент, как не сложно догадаться, существует для измерения углов, причем это могут быть не только плоскостные изображения, как в школьных тетрадках или производственных чертежах, но и наклон деталей по отношению друг к другу в каких-либо конструкциях. Имеется возможность измерять показатели даже в удаленных предметах, для чего успешно применяется оптический вариант прибора.

Мы привыкли, что для надежности лучше осязать то, что измеряем, то есть предназначенный для операции прибор прикладывается к исследуемой поверхности, но контактный способ хоть и превалирует, но является не единственным. Оптический метод позволяет вычислять углы, находясь относительно далеко от исследуемых объектов. Результат измерений всегда представлен в хорошо знакомых нам градусах, которые приходится считать самостоятельно или наблюдать на дисплеях, которыми обладает, например, угломер цифровой. Отличаются инструменты и шкалой, с которой следует снимать показания.

Она может быть линейчатой, а также включать в себя еще дополнительную круговую составляющую, ориентирование по которой облегчается с помощью стрелки. Шкала бывает представлена нониусом, этот отдельный вид приборов мы рассмотрим подробнее чуть ниже, а самой передовой можно считать электронную.

Устройство самого простого измерителя углов довольно примитивное: две линейки со шкалами, которые выставляются по углу и дают искомое значение. Другие же более замысловатые. Перед работой замерщик фиксирует некоторые углы прибора с известным значением, своего рода настройка инструмента. А вот, например, столярный угломер уже продается с намертво зафиксированным и измеренным углом, что удобно для быстрой оценки наклона поверхности, с которой работает мастер.

Виды инструмента для измерения углов

Самый актуальный для нас с вами – угломер строительный. Без него и его верных спутников (отвес и строительный уровень) не обошлась бы ни одна площадка. Все оборудование устанавливается с четкой оценкой местности в трех измерениях, все монтажные работы, любая разметка – все это требует правильного ориентирования в пространстве, а человеческий глаз далеко не совершенен, поэтому даже горизонтальность плоскости взвесить тяжело, а что уже говорить об углах.

Угломер слесарный и столярный все время сопровождают специалистов, потому что их изделия служат потом в различных областях деятельности человека, и малейшие отклонения в осях или углах иногда могут стоить жизни. Для составления достоверных топографических схем также нельзя пользоваться нашим природным оптическим прибором, собственно, как невозможно им оценить и тонкие медицинские показатели. Поэтому топографу и ортопеду без такого инструмента работать нельзя.

Романтическая профессия астронома также не обходится без такого прибора. Школьники осваивают первые азы геометрии с таким приспособлением в руках, чаще это обычные угольники с уже фиксированными углами известной величины. Инженер, горняк, мореход – профессии, которые используют почти всю линейку возможных приборов для измерения углов. В каждой области нужны такие данные с различной степенью точности и достоверности. Все чаще применение находит высокотехнологичный лазерный угломер, особенно актуально это в военной промышленности (прицелы).

Если сферы применения почти безграничны, то классификация инструмента по устройству несколько скромнее: оптика, механика, лазер и электроника. Уже внутри этой классификации можно найти множество других параметров, которые влияют на выбор заказчика, например, допустимые погрешности. Также влияют на цену товара мобильность, функциональность, размеры самого прибора, его комплектация.

Механический измеритель углов – что это?

Привычным и доступным пока что считается механический прибор. Такой угломер универсальный, потому что позволяет приладить его практически к любой поверхности и снять показания внешнего и внутреннего угла. Бывает оптического типа и нониусного. Второй более распространен и удобен для контактного измерения. Нониус – это вспомогательная уточняющая шкала, которая комбинируется с основной и повышает точность значения на порядки. Ее роль может быть вам знакома из обращения со штангенциркулем, механическим микрометром и другими механическими измерительными приборами.

При покупке прибора важно поинтересоваться, по какому нормативному документу (стандарту) изготавливался товар, потому что критическим параметром будет точность, а если нет никакого регламентирующего документа для ее проверки и настройки, то ваши измерения могут быть далеки от истины. Поэтому лучше всего избегать китайских производителей, которые редко настолько серьезно подходят к калибровке, но зато дешевле любых российских или европейских аналогов.

Механические виды приборов обладают самым замысловатым строением. Нониусный тип включает в себя следующие узлы: корпус, к которому прикреплен диск с помощью гайки, основание с основной шкалой и нониусом, а также имеется линейка и хвостовик, передвигающийся по ней в процессе фиксирования значения углов. Оптический вид состоит из корпуса, в котором находится диск со шкалой, к нему прикреплена неподвижная линейка, а на диске установлена лупа, подвижная линейка и ее рычаг. Под диском есть пластинка с указателем, который видим через окуляр. Вся эта система приводится в движение, потом фиксируется в выбранном месте, а через лупу снимается показание.

Как пользоваться угломером – примерный принцип действий

Чем более автоматизированный прибор, тем меньше нам нужно совершать работы. Например, угломер электронный требует лишь зафиксировать линейки в нужном положении и выдает результат на дисплей. Оптика уже потребует установки инструмента на ровную поверхность, чтобы избежать колебаний относительно горизонта. А механика потребует еще и минимального понимания самого устройства, чтобы найти способ правильно снять показания. Поэтому разберем самые капризные случаи, которые нас могут ожидать.

Нониусный прибор

На искомый угол на плоскости прикладывается прибор, его линейка и корпус должны совпасть со сторонами угла. Теперь считаем градусы по основной шкале, пока не достигнем уровня нуля на нониусе, так находят градусы. Теперь двигаемся по шкале нониуса, пока не найдем деление, которое совпадает с делением основной шкалы, как бы продлевая его в одну прямую. Так определяются минуты. В зависимости от точности прибора значения шкал могут отличаться, изучайте паспорт своего инструмента.

Оптический прибор

Подвижную линейку следует перемещать так, чтобы она и ее неподвижная партнерша образовали искомый угол. Затем фиксируется зажимное кольцо. Теперь следует вспомнить, что диск и лупа данного механизма зависимы в своем положении от подвижной линейки, значит, они и составляют своеобразный индикатор искомого значения. Через лупу можно наблюдать разметку на диске, которую соотносят с отметкой на пластине, и вычисляют показания прибора.

remoskop.ru

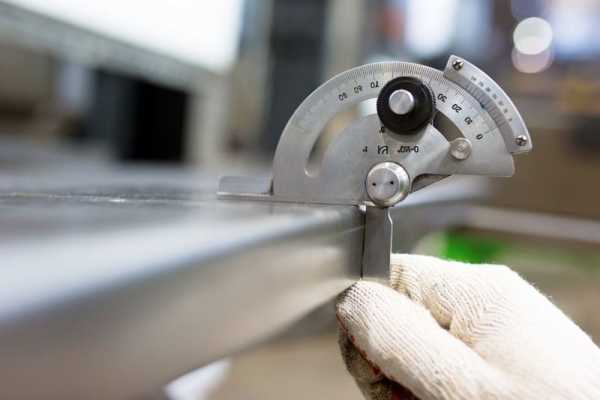

Механический угломер инструментальный с нониусом

В специализированном строительном магазине можно встретить просто огромное количество различных измерительных инструментов, применимых при проведении работ. Примером можно назвать угломер, который позволяет замерить угол наклона и многие другие показатели. Подобный измерительный прибор характеризуется большим количеством различных особенностей, о которых далее поговорим подробнее.

Механический угломер

Угломер: устройство и назначение

Механический и иной вариант исполнения угломеров предназначен для измерения углов. При этом поверхности, образующие его, могут находится в различных плоскостях. В продаже встречаются и оптические варианты исполнения, способные проводить замеры удаленно.

Большое распространение получил угломер механический. Для его применения достаточно приложить к поверхности. Контактный способ достаточно прост и практичен, но не всегда применим. Примером можно назвать ландшафтные работы.

Оптический метод позволяет проводить замеры даже в случае нахождения относительно далеко от исследуемого объекта. Современные варианты исполнения могут выводить информацию на дисплее, то есть ничего рассчитывать не приходится.

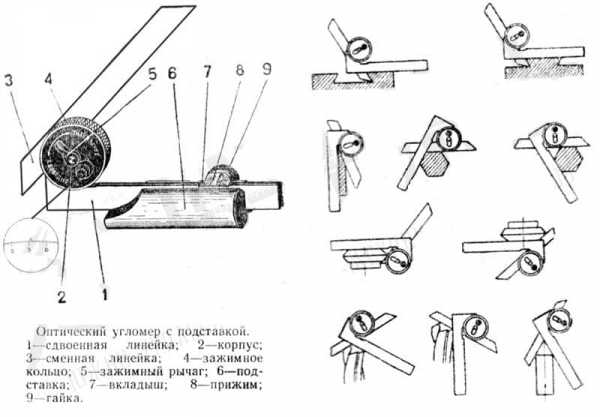

Устройство оптического угломера

Самый простой угломерный инструмент характеризуется следующими особенностями:

  1. При измерении используется две обычные линейки, которые на поверхности имеют шкалы.
  2. Линейки выставляются по углу, после чего проводится снятие показателей.

При проведении столярных работ часто используются жесткие угломеры. Они позволяют быстро задать наиболее часто применяемые показателя, к примеру, 90 или 45, 30°.

Виды инструмента для измерения углов

Измеритель углов используется при проведении самых различных работ. Выделяют следующие группы инструментов:

  1. Строительный уровень получил самое широкое распространение. Уровень, который основан на изменении воздушного шарика в жидкости, применяется в течение многих лет. Однако, снимаемые показатели нельзя назвать точными.
  2. Слесарный механический угломер также встречается крайне часто. В данной сфере наибольшее распространение получили шаблоны, за счет которых ускоряется производственный процесс.
  3. Угломер оптический применяется при ландшафтных работах. Он позволяет получить точные данные за минимальный промежуток времени.
  4. В топографии используется механический угломер-транспортир. Он хорошо проявляет себя при работе с картами. Его точность относительна.

Сферы применения современных угломеров практически безграничны.

В последнее время большое распространение получили лазерные установки. Они способны в минимальный срок замерять не только углы, но и другие размеры. При этом погрешность может составить всего несколько сотых долей миллиметра и меньше.

Механический измеритель углов — что это?

Самым доступным вариантом исполнения можно назвать механические угломеры. Они позволяют получить точные данные, но характеризуются меньшей точностью. При выборе угломера уделяется внимание следующим моментам:

  1. Какой нормативный документ использовался в качестве стандартов при изготовлении.
  2. Какова точность инструмента для измерения углов.
  3. Особенности эксплуатации устройства.

В продаже встречаются различные варианты исполнения механических измерительных приборов, большое распространение получил угломер строительный. Нониусный тип представлен следующей конструкцией:

  1. Корпус.
  2. Диск, зафиксированный на гайке.
  3. Основание с шкалой и нониусом.
  4. Линейка и хвостовик.
Нониусный угломер
Устройство угломера нониусного типа

Оптические варианты исполнения характеризуются более сложной конструкцией. В отдельную группу можно отнести механизмы, которые по факту являются шаблонами.

Как пользоваться угломером: примерный принцип действий

Только при правильном применении устройства можно рассчитывать на то, что снимаемые показатели будут точными. Меньше всего проблем с тем, как пользоваться угломером возникает в случае применения автоматизированного устройства. Примером можно назвать лазерные установки: их достаточно установки в нужном месте включить и подождать некоторое время для считывания информации. С механическими приборами все немного сложнее.

Замер при помощи угломера

Нониусный вариант исполнения применяется крайне часто. Рекомендации по его применению следующие:

  1. Механизм прикладывается к измеряемой поверхности, линейка и корпус должны прилегать плотно.
  2. По основной шкале считаются градусы вплоть до того момента, пока не будет достигнут уровень нуля на нониусе.
  3. Далее нужно двигаться по шкале по нониусу, пока не достигается деление основной шкалы. Подобным образом определяются минуты.

Стоит учитывать, что снимаемые показатели могут существенно отличаться в зависимости от точности используемого механического угломера.

Оптический применяется следующим образом:

  1. Линейка перемещается так, чтобы она вместе с подвижным элементом образовали искомый угол.
  2. Для фиксации устройства применяется специальное кольцо. Кроме этого, он должен быть надежно установлен на основании. Малейшее смещение может привести к серьезным погрешностям.
  3. Диск и лупа механизма зависят от положения подвижной линейки. Этот элемент применяется в качестве своеобразного индикатора, который и применяется для получения требуемого значения.
  4. Лупа применяется для наблюдения за искомым значением. Она совмещается со специальной отметкой на пластине. Подобным образом вычисляется показатель.

Применение строительного уровня

Электронные и лазерные, механические измерительные приборы требуют бережного обращения. Сильный удар и несвоевременное обслуживание может привести к тому, что они начнут работать неправильно. Кроме этого, время от времени рекомендуется выполнять калибровку всех механизмов.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

обзор, описание, инструкция по применению, виды и отзывы

Выполнение большинства видов строительных и монтажных работ невозможно без использования особого инструмента — угломера. Как уже можно судить по названию, применяется это устройство для измерения углов конструкций. Наиболее востребованными на данный момент являются механические инструменты этой разновидности. Стоят такие угломеры недорого, пользоваться ими несложно, а измерения с их использованием можно производить довольно-таки точные.

История инструмента

Изобретен угломер механический был очень давно. Наряду с линейкой это один из самых древних инструментов на земле. Ученые считают, что впервые он появился в Египте и Вавилоне. Ведь постройка таких грандиозных сооружений, как, к примеру, пирамиды, без угломера была бы просто невозможна.

Конструкция этого простого устройства за прошедшие века практически не изменилась. Современные угломеры выглядят точно так же, как и те, что применялись древними инженерами Египта. Единственное, в наше время для изготовления таких инструментов используются другие материалы. Разумеется, и сфера применения у современных угломеров гораздо шире.

Классификация по назначению

Типов этого популярного инструмента существует множество. Классифицируются угломеры в основном по назначению. Современные производители выпускают следующие варианты этого инструмента:

  1. Строительные. Инструменты этой группы используются обычно для выполнения разметочных или монтажных операций. Угломер строительный механический может также применяться при разработке чертежей проектов зданий и сооружений.

  2. Плотничьи. Такие инструменты просто незаменимы при выполнении разного рода работ с деревянными заготовками.

  3. Горные. Используются в маркшейдерских съемках.

  4. Мореходные. Применяются для определения географической широты.

  5. Слесарные. Используются такие инструменты при выполнении работ соответствующей специализации. Угломер слесарный механический обычно имеет довольно-таки высокую степень точности измерения.

  6. Учебные. Такими инструментами пользуются школьники на уроках и при выполнении домашних заданий.

  7. Артиллерийские. Эта разновидность инструментов также отличается высокой точностью. Угломеры этого типа применяются при установке артиллерийских орудий.

  8. Универсальные. Эта группа устройств может применяться для измерения углов при выполнении самых разных работ.

Виды по способу использования

Разделяться по группам все существующие сегодня на рынке механические инструменты могут также по таким признакам, как размер и тип погрешности. Помимо этого, такие устройства классифицируются и по сфере применения. Использоваться современный угломер механический может:

  1. Для измерения внешних углов. Такие модели маркируются буквами УМ.

  2. Для измерения внутренних углов (УН).

Особенности конструкции

Единицей измерения любого угла, как известно, является, градус — 1/360 диаметра окружности. Он и является шагом угломера. Градусы, в свою очередь, делятся на минуты и секунды. Общим элементом конструкции всех инструментов этого типа является основание в виде подвижной дуги, на которую нанесена шкала с градусами и минутами. Последняя подвижно закрепляется на специальной линейке, служащей отправной точкой при измерении. Очень часто в конструкцию таких инструментов вместо линейки входит угольник. Закрепляется он на опорной планке. Фиксировать полученный результат измерения в таких устройствах можно с помощью особого винта.

Угломеры механические маятниковые дополнительно имеют особый элемент конструкции, принимающий вертикальное положение при изменении угла наклона измеряемой детали. Такие инструменты более удобны в использовании, чем обычные. Применяются они чаще всего при работе с габаритными изделиями. К примеру, с их помощью измеряют фактические углы расположения узлов и механизмов сельскохозяйственной техники.

Изготавливаются угломеры чаще всего из инструментальной стали. Этот материал отличается прочностью и устойчивостью к повреждениям. Служит стальной угломер механический очень долго. В некоторых случаях инструменты этой разновидности могут изготавливаться также из дерева или пластика. Такие модели чаще всего используются при выполнении разного рода ремонтных работ внутри помещений (к примеру, при установке стеновых панелей или монтаже плинтусов). Иногда устройства этого типа делают также из легкого алюминия.

Угломер с нониусом

Это один из самых удобных видов инструмента. Нониусом называют устанавливаемую на угломере вспомогательную шкалу. Закрепляется этот небольшой по размерам дополнительный элемент над верхним краем дугообразного основания и во время работы остается неподвижным. Служит он для более точного определения количества долей деления на основной шкале. Принцип действия нониуса основан на том, что человеческий глаз гораздо точнее замечает совпадения делений, чем расположение одного из них между другими. Угломер механический, дополненный таким элементом, конечно же, гораздо более удобен в работе, чем обычный. К тому же и сами измерения с его использованием можно производить намного качественнее.

Инструкция по применению

Вопрос о том, как замерить углы угломером механическим, довольно-таки прост. Пользоваться таким устройством, конечно, сложнее, чем электронным вариантом. Однако научиться им работать можно все же довольно-таки быстро. Измерения при применении механических устройств производятся путем выбора различных комбинаций положения их элементов. К примеру, внешние углы при использовании универсального инструмента Семенова проверяют так:

  1. Угольник прижимают к одной из сторон угла изделия.

  2. К другой прикладывают шкалу дугообразного основания.

  3. Тщательно проверяют места примыкания инструмента и сторон угла изделия на отсутствие зазоров.

  4. Фиксируют винтом инструмент на измеряемом предмете.

  5. Смотрят на то, какое значение на шкале совпадает с краем угольника.

Еще проще измерить угол между сходящимися или расходящимися противоположными сторонами заготовки. В этом случае также можно использовать угломер механический конструкции Семенова. Для измерения к одной из сторон просто приставляют горизонтальную планку инструмента, на которой закреплен угольник, а к другой — шкалу дугообразного основания.

Отзывы об угломерах "Квадрант Fit"

К наиболее популярным моделям таких устройств, помимо инструмента Семенова, потребители относят "Квадрант Fit" и Mitutoyo. Первая марка инструментов изготавливается обычно из пластика. К ее основным достоинствам относят довольно-таки высокую точность измерения и неплохое качество сборки. Как отмечают владельцы этих угломеров, все их элементы скреплены надежно и не болтаются. К недостаткам потребители относят лишь некоторую хлипкость самого использованного для их изготовления материала. Однако в продаже также существуют модели "Квадрант Fit Профи" из алюминия. Основной отличительной особенностью угломеров этой марки является наличие удлиненной линейки. Применять их можно в том числе и для измерения габаритных изделий. Не слишком высокая стоимость — это также то, за что заслужил популярность у потребителей этот угломер механический. Цена на пластиковые модели "Квадрант Fit", в зависимости от поставщика, колеблется в пределах 150-250 р. Модели "Профи" стоят 400-500 р.

Инструменты марки Mitutoyo: отзывы

Компания Mitutoyo выпускает как электронные, так и механические угломеры. О последних также отзываются как о довольно-таки точных и качественных. Выпускается эта марка в Японии и стоит, конечно, дороже китайских изделий "Квадрант Fit". Очень хвалят угломеры Mitutoyo за то, что они оснащаются специальным увеличительным стеклом над шкалой сектора. Конечно же, это небольшое дополнение значительно облегчает проведение измерений.

Малки "Зубр"

Таким образом, обе описанные выше марки, имеющие классическую конструкцию, оценены потребителями как вполне достойные. Однако иногда инструмент этого типа необходим для выполнения самых простых работ. В этом случае обычно используется особая разновидность угломеров - малки. Их основной отличительной особенностью является простота конструкции.

Для выполнения такой работы, как измерение углов квартиры при монтаже плинтусов, часто используются, к примеру, довольно-таки популярные у потребителей угломеры механические «Зубр». Состоят они всего из двух элементов — металлической планки и подвижно закрепленной на ней линейки со шкалой.

fb.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
