Ворота распашные металлические с калиткой + фото

При планировании ограждения территории загородного участка, выборе дизайна и схемы проезда не стоит забывать, что при любом типе ворот их конструкция задумывается в первую очередь для управления движением транспортных средств. В таких условиях людям крайне неудобно пользоваться входом, максимально адаптированным под движение автотранспорта. Поэтому распашные ворота всегда дополняются калиткой или дверью, дающей возможность с максимальным комфортом попасть за пределы ограждения.

Распашные ворота с калиткой, логика использования

На первый взгляд, использование в конструкции распашных ворот небольшой калитки кажется излишним и не всегда оправданным. Если на территорию загородного домовладения чаще всего попадают в салоне собственного автомобиля, то зачем усложнять конструкцию и искать способ для движения пешеходов. На самом деле распашные с калиткой конструкции непросто предоставляют возможность войти на территорию дома с приемлемым уровнем комфорта, небольшое дополнение к воротам и забору позволяет сделать перемещение максимально безопасным как для водителя, так и для пешехода.

При минимальных затратах на обустройство калитка позволяет получить ощутимые преимущества в некоторых ситуациях:

  • В большинстве случаев намного удобнее пользоваться для входа – выхода, если нет необходимости использовать транспортное средство;
  • Мощные распашные воротные системы со встроенной калиткой позволяют снизить до минимума риск травмирования или наезда при одновременном движении автомобиля и пешеходов;
  • Через калитку, как через входную дверь в дом, намного удобнее контролировать вход- выход на территорию усадьбы с помощью дверного замка или системы дистанционного управления по типу домофона. При использовании для пешеходов широченных распашных ворот о таком контроле и ограничениях можно забыть;

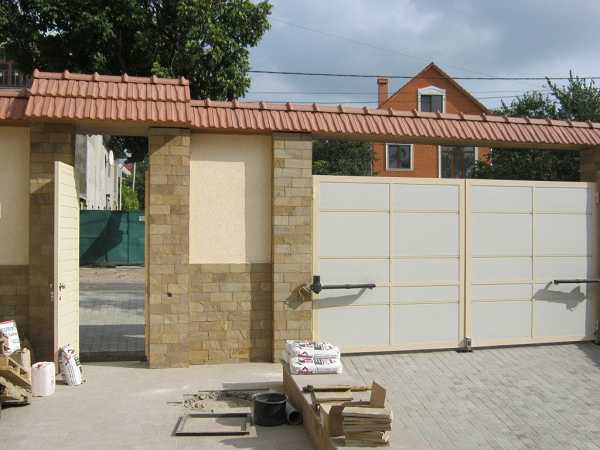

  • При использовании автоматических систем открытия ворота распашные металлические с калиткой дают возможность обезопасить пешеходов от возможных травм, связанных с работой приводных механизмов.

Дверь калитки может быть выполнена в одной из створок ворот или непосредственно примыкать к стойкам, чаще всего с правой стороны. Такое расположение входа психологически улучшает восприятие и упрощает пользование замком и ручкой калитки для людей с определяющей правой рукой – правшей.

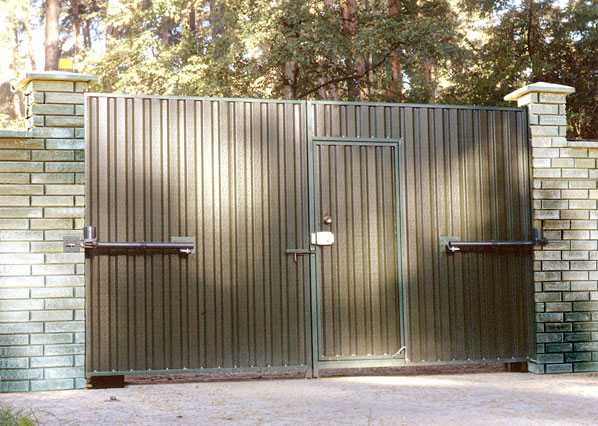

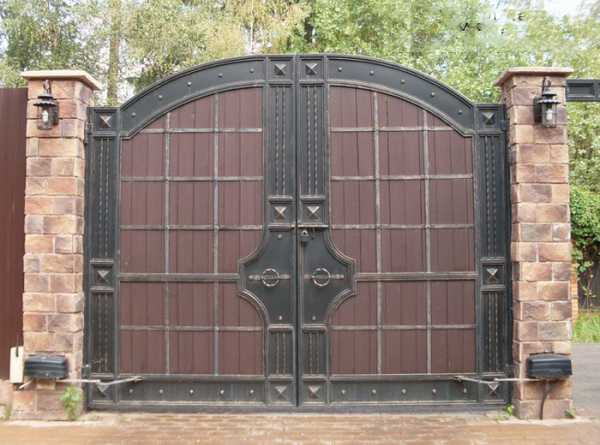

В некоторых случаях калитку выполняют непосредственно в воротной створке. Распашные ворота со встроенной калиткой особенно популярны в частных домах, где участки земли, примыкающие с двух сторон к забору, использованы под цветники или декоративные кустарники. В этом проявляется основное достоинство распашных ворот: притом, что устройство проезда требует свободной площадки для распахивания, сами створки могут использовать совершенно произвольно. Зачастую на распашных воротных конструкциях, кроме калитки, можно увидеть почтовые ящики, домики для голубей, лазы для собак и котов и даже цветники. Понятно, что для откатных или любых других систем подобные «чудачества» невозможны из-за особенностей конструкции.

Подобный подход к обустройству калитки в распашных воротах характерен для старых двустворчатых,очень тяжелых и прочных металлических дверей, с толщиной листа не менее 5 мм и весом под тонну. С приходом автоматических систем открывания и механических приводов от подобных решений стали отказываться в пользу вынесенной калиточной двери за пределы воротных створок.

Наиболее простые и удобные конструкции металлических ворот с калиткой

Простое устройство распашных ворот позволяет без особых усилий оборудовать проезд и ограждение дверью. Самым оптимальным вариантом будет совмещенная входная конструкция, так называемая схема «в три столба». В этом случае калиточный вход для пешеходов делит с распашными воротами один центральный столб или опору. По сути, это обычные ворота, к которым с одной из сторон устанавливают дополнительную опору и вешают металлическую калиточную дверь.

Устройство распашных ворот таково, что просто так отрезать часть забора и установить дополнительную дверь под калитку нельзя, потребуется усилить и дополнить часть конструкции ограждения. В случае когда обычные распашные системы просто дооборудуют дополнительной калиточной дверью, приходится решать следующие проблемы:

  1. Усиление жесткости переходного участка через дверной проем калитки к столбам ограждения;
  2. Компенсировать ослабление и провисание одной из створок распашной системы за счет ослабления внутреннего столба ворот.

Большинство заказчиков предпочитает устанавливать либо кирпичные столбы под тяжелые распашные ворота, либо отказываются от кованых металлических створок в пользу каркасных вариантов ворот из профнастила.

Тяжелые распашные ворота с калиткой

Схема устройства приведена на чертеже. Для тяжелых кованых металлических воротных схем специалисты рекомендуют отливать полноценный бетонный фундамент ленточного типа, на глубину не менее 50 см. Кроме того, металлический трубчатый профиль под опоры или столбы потребуется забетонировать на глубину не менее метра.

Такая схема обеспечивает устойчивое положение каркаса распашных ворот и позволяет избавиться от главной проблемы – расшатывания основания при частом открытии- закрытии тяжелых металлических створок распашных ворот.

В этом случае калитка значительно ослабляет П–образную жесткую раму из-за разрыва горизонтальной связи со столбами забора. С противоположной от калитки опоры ворот изгибающая нагрузка, возникающая под весом створок, частично компенсируется столбами и балками забора. Вторая опора ворот, к которой примыкает дверь калитки, такой поддержки от забора не имеет, поэтому со временем столб начинает крениться в сторону проезда. Поэтому металлические распашные створки с вынесенной калиткой, помимо усиленного арматурой ленточного фундамента, дополняют установкой верхней горизонтальной балки – перемычки.

Если в конструкции проезда будут использованы тяжелые кованые ворота с большим вылетом створок, надежным способом обеспечить устойчивость конструкции станет усиление вертикальных столбов жесткой кирпичной кладкой.

Легкие распашные ворота из профнастила

Для более легких вариантов, например, для легких металлических распашных воротных систем с калиткой из профнастила, можно использовать более массивные стальные столбы и ограничиться глубоким бетонированием опор. Кроме увеличения жесткости конструкции, такое устройство столбов позволяет эффективно бороться с выталкивающим эффектом от пучения грунта.

Если на момент установки распашных ворот примыкающая к проезду часть ограждения еще не установлена, соответственно, поддерживающего усилия от частей каркаса забора еще нет, распашная система находится в уязвимом положении. Чтобы не допустить складывания вертикальных стальных труб, на которых держатся створки, внутрь проезда, до момента окончания строительства забора оголовки столбов ворот и калитки соединяют жесткой горизонтальной балкой, как на схеме.

Если прочности и жесткости установленной балки не хватает, чтобы обеспечить устойчивое положение воротной системы, калитку можно перенести в плоскость створки, обложить кирпичной кладкой, или установить дополнительные столбы- дублеры.

Проекты распашных ворот с калиткой, реализованные на практике

Если присмотреться к наиболее удачным типовым распашным проектам с дополнительным входом для пешеходов, то можно увидеть, что все решения и способы оформления условно делятся на две группы:

  • Вынесенные во главу всего ограждения участка и оформленные в виде главного и доминирующего элемента придомовой территории;
  • Скрытые в общей канве ограждения, без попыток обозначить проезд или проход на частную территорию.

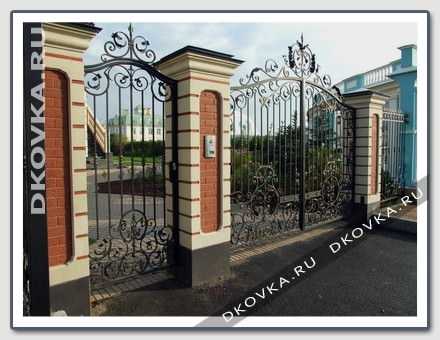

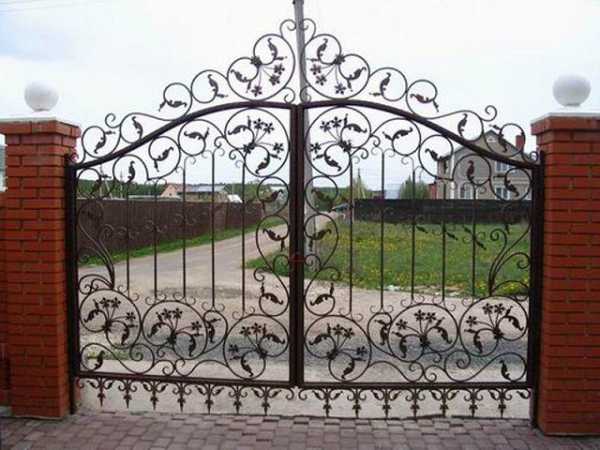

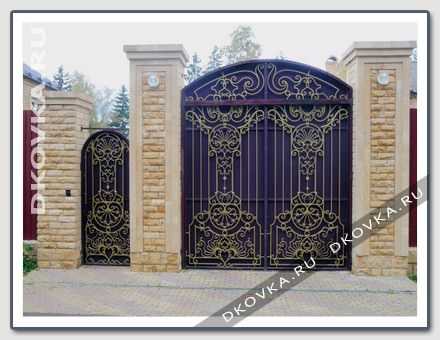

Классические конструкции распашных ворот с калиткой

Высокие каменные стены и узорчатые кованые створки, наглухо перекрывающие проезд вовнутрь территории, изначально выполняли функции защиты от проникновения злоумышленников и преступного элемента. С развитием средств сигнализации ворота распашные металлические с калиткой -это уже больше дань классической форме построения ограждения и въезда.

Наиболее распространенным вариантом построения кованых ворот с калиткой считается использование массивных колонн из облицовочного кирпича с арочным типом оформления створок и вынесенной металлической дверью калитки.

В некоторых случаях владельцам домов удается совместить мощную конструкцию распашных ворот и спрятанную калитку, как на фото. В этом случае забор выполнен в виде арочных кованых панелей, повторяющих конструкцию ворот, при этом месторасположения калитки и входа в дом с первого взгляд определить достаточно сложно.

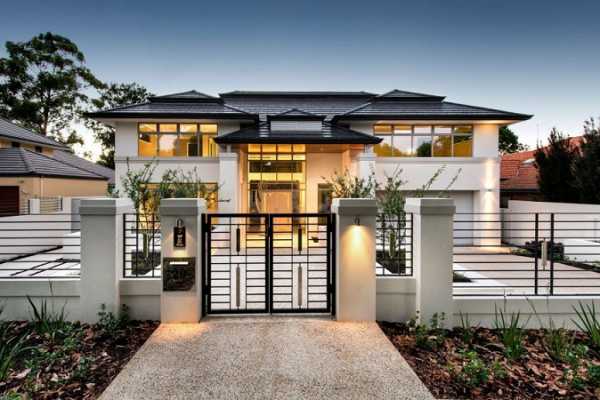

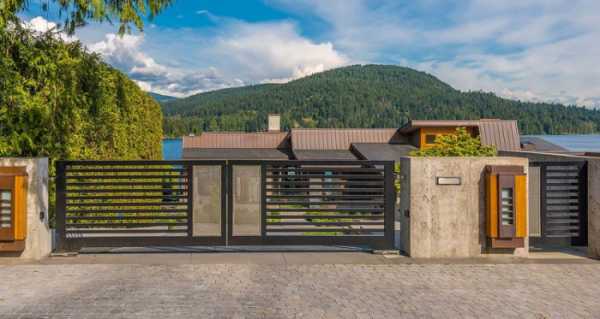

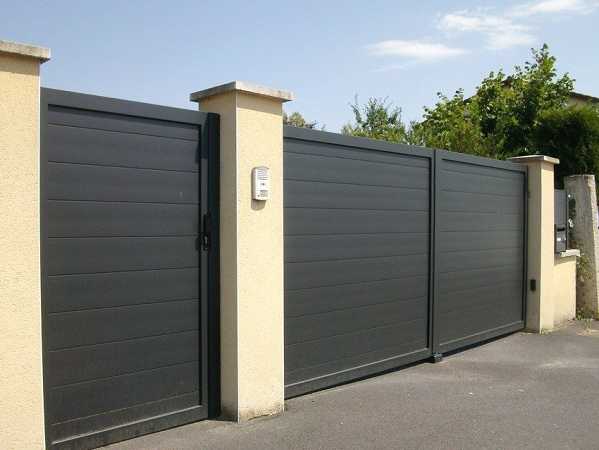

Скрытые распашные ворота и калитки

Наличие калиточных дверей рядом с основными воротами нельзя назвать очень удачным решением. Зачастую вход для пешеходов прячут и переносят так, чтобы в поле зрения оставался парадный въезд на участок.

Проще всего это сделать переносом калиточных дверей непосредственно на створки ворот. Лучше всего такой прием подходит для металлических решетчатых ворот. Кроме того, что спрятанную в кованом металле дверь увидеть и различить практически невозможно, вход на территорию контролируется одной и той же системой видеонаблюдения. Такой способ позволяет получить очень прочную и жесткую конструкцию без установки дополнительных проходов в ограждении участка.

Кроме переноса дверей, существует еще один прием маскировки калитки. Убрать ее из поля зрения можно, если размеры конструкции металлической калиточной двери уменьшены до метровой высоты. Например, в случаях, когда между ограждением и домом имеется достаточно большой участок земли, нет смысла выстраивать забор и входную воротную конструкцию двухметровой высоты. Проще и удобнее сделать невысокий сетчатый забор с невидимой центральной калиткой, как на фото. При этом конструкция позволяет видеть транспорт и посетителей перед входом на территорию участка.

Заключение

Хорошим вариантом распашных воротных систем принято считать открытые, полуоткрытые схемы, в которых традиционно закрывается металлической облицовкой нижняя часть калитки. Такое устройство позволяет блокировать проникновение бродячих животных, при этом пространство перед входом в дом остается открытым и легко просматриваемым.

bouw.ru

виды, расчет материалов, фото и нюансы монтажа

Каждый человек пытается в меру своих возможностей обезопасить себя и свое имущество. И для этого он предпринимает различные меры. Если речь заходит о дачном участке, то его владелец в обязательном порядке должен позаботиться о наличии таких конструкций, как забор, ворота и калитка. В то же время многим из нас нравится, чтобы вокруг нас находились красивые вещи.

Поэтому вполне понятно стремление многих владельцев дачных участков устанавливать не просто ограждения, а выделяющиеся декоративным оформлением конструкции. Среди доступных сегодня вариантов большой популярностью пользуются ворота и калитки из профнастила, которым по силам обеспечить не только надежную защиту от проникновения, но и сделать дачу более привлекательной.

Разновидности ворот из профнастила для дачных участков

Каждый новоиспеченный владелец дачного участка, получив клочок земли, первым делом устраивает ограждение по всему периметру, чтобы исключить проникновение на территорию посторонних лиц. Наряду с забором, устраиваются ворота, благодаря которым обеспечивается удобство доступа на дачу. Ворота различаются:

  • конструкцией;
  • материалом, из которого они изготовлены.

Когда стоит задача изготовить недорогую конструкцию, то чаще всего владельцы участков делают выбор в пользу профилированного листа. Из этого материала построить забор и ворота можно без больших проблем.

Решение огородить свой дачный участок забором из профнастила достаточно правильное и рациональное. Главное преимущество этого материала состоит в том, что соорудить забор можно своими силами, не прибегая к помощи специалистов. Это дает возможность для экономии на сооружении ограждения. Даже если ранее вы не имели опыта в возведении забора, то вы сможете быстро освоить основные моменты технологии строительства забора из профнастила.

Еще одна причина построить забор именно из профнастила заключается в том, что конструкция такого ограждения достаточно простая. Сам материал стоит недорого, поэтому ваши затраты на создание ограждения будут минимальными. К тому же профнастил прост в обработке, поэтому в ходе этой работы вы не столкнетесь с большими сложностями. Вам не потребуется приобретать дорогой инструмент для выполнения этой работы.

Когда сооружается забор, то есть всего несколько способов, которые могут быть использованы при его возведении. Что же касается ворот, то здесь выбор несколько больше, поэтому можно подобрать наиболее подходящую конструкцию.

Распашные ворота

Ворота из профнастила можно сделать распашными. Такой вариант конструкции является наиболее простым в плане реализации. Кроме этого, существуют ворота раздвижного и откатного типа. Устраивать на своем участке распашные ворота можно лишь в том случае, если перед местом их размещения есть достаточно свободного пространства для открытия створок. Если вы планируете создать ворота с небольшими створками, то в этом случае даже в условиях ограниченного места эти ворота не потеряют своей функциональности.

Откатные и раздвижные ворота

Ворота откатного и раздвижного типа следует использовать в тех местах, где недостаточно пространства для распашных конструкций. Однако их установка связана с определенными сложностями, выражающимися в необходимости установки механизма сложной конструкции. Кроме того, такие ворота предъявляют определенные требования к участку.

Расчет материалов для забора из профнастила

Чтобы не купить лишнего, необходимо еще до того, как отправляться в магазин, произвести все необходимые расчеты. В качестве условия поставим, что забор и ворота будем изготавливать из профлиста с ребром не более 2,1 мм. В качестве стоек будем использовать металлические трубы. Подбирая их, необходимо отдавать предпочтение изделиям с диаметром 60 мм. Поперечными элементами конструкции выступают также металлические трубы, у которых сечение должно составлять 60х25 мм. По своему виду они должны представлять прямоугольник, а металл для них должен быть небольшой толщины, не более 2 мм.

Теперь необходимо определить площадь профилированного листа, который потребуется для работ. Сначала нужно определиться с тем, какой высоты будет забор. Чтобы не столкнуться с большими сложностями, необходимо выбирать цифру, которую можно разделить без остатка на число 12. Это связано с тем, что обычно листы профлиста имеют длину 12 м. Такой вариант позволит сэкономить денежные средства и избежать возникновения остатков. Периметр участка необходимо заранее измерить рулеткой. Из полученного результата нужно вычесть ширину ворот и калитки. Обычно эта конструкция занимает около 6 м.

После этого необходимо посчитать количество труб, которые потребуются для забора, а также их параметры. При возведении забора до 30% длины трубы, которая будет выступать в качестве стоек, скрывается в земле. А та часть стойки, которая располагается выше, должна вместить высоту профлиста. Таким образом, если вы хотите устроить на своем участке забор высотой 2 м, то для стоек необходимо выбирать трубы длиной 2,7 м.

Теперь необходимо рассчитать поперечные лаги. Их закрепление происходит в два ряда для забора высотой 2 м. Если вы хотите более высокий забор, то в этом случае потребуется три ряда. Чтобы в процессе работы не возникало перерывов, необходимо подумать и о крепеже. При возведении забора обычно в качестве такового используются саморезы.

Установка ворот с калиткой из профнастила

Когда вы провели все необходимые расчеты и закупили в соответствии с ними необходимый материал, можно переходить к работе на участке.

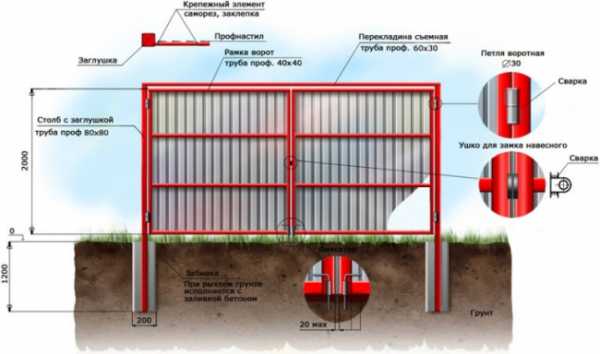

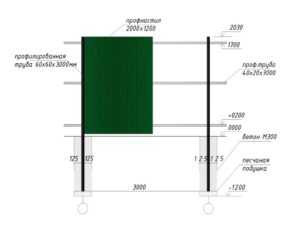

Схема установки забора из профнастила.

  1. Подготовка ям под стойки. Сначала необходимо наметить место, в котором будут устанавливаться ворота. Теперь здесь начинаем делать ямку для первого столба забора. Чтобы облегчить себе задачу по созданию ям для столбов, следует использовать ручной бур. Это сэкономит время и силы. Далее с интервалом 2 метра необходимо сделать все последующие ямы для столбов. На дно каждой необходимо уложить слой гравия и тщательно утрамбовать. Он будет выступать в качестве подушки. Его толщина должна составлять 10 см. После этого выполняется заливка бетоном. Для создания этой смеси необходимо использовать цемент марки М400 и гравий. Соотношение этих двух компонентов должно составлять 1:4.
  2. Установка стоек. Перед тем как производить установку в ямы подготовленных труб, необходимо выполнить окрашивание. Внизу каждой стойки следует наварить крест из кусочков металлического профиля. Эта мера позволит повысить устойчивость столба будущего забора. После установки стойки выполняется заливка бетона и расштыковка. Последняя позволяет выпустить воздух из бетона и обеспечить надежность крепления стойки.
  3. Поперечные лаги и профлист. Самый простой способ закрепления лаг — их приваривание при помощи электросварки. Если у вас в распоряжении нет сварочного аппарата, то можно воспользоваться креплением на болты и гайки. Однако это потребует больше времени и сил. К тому же придется помучиться с созданием сквозных отверстий. При создании крепления необходимо отступить от верха трубы и от земли 20 см. После завершения работы нужно выполнить окрашивание поперечных профилей. Затем можно переходить к навешиванию листов профнастила. Выставление листов производится по уровню. Закрепление выполняется при помощи шуруповерта на одно ребро. Между собой листы выставляются на одно ребро.

Расчет материалов для ворот и калитки из профнастила

Когда забор построен, необходимо подумать об установке ворот и калитки. Мы решили устраивать ворота распашного типа, которые будут иметь отдельную калитку. Ширина каждой створки будет 2-4 м. Высота должна быть такой же, как и забора. Размер калитки должен быть шириной около 1 м. Крепление распашных элементов будет производиться на две петли. Чтобы обеспечить надежность конструкции, можно установить еще и третью. Для создания периметра ворот используется прочный профиль 50х50 мм. Немного меньше по размеру берутся поперечные лаги. Отметим, что поперечные элементы могут быть такими же, как и в самом заборе, а можно сделать их как диагональные прямые.

Сварку элементов необходимо производить на горизонтальной поверхности еще до того, как они будут закреплены на петли. Большое значение имеет соблюдение прямого угла между элементами. Для этого необходимо создать приспособление, представляющее собой два деревянных бруска, соединенных под прямым углом. Выложив на это приспособление металлические детали, выполняется их прихватывание электрической сваркой, а после проверки прямого угла можно приваривать их основательно. Когда каркас будет готов, на него навешиваются петли.

Этапы работ по созданию ворот из профлиста

Теперь можно переходить к основной фазе работ — непосредственному созданию ворот и калитки из профнастила. Дело это не такое и сложное, поэтому каждому по силам справиться с ним самостоятельно.

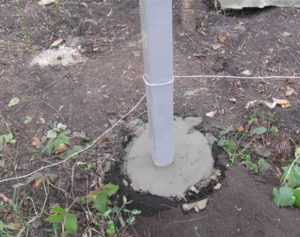

Установка стоек

Так как забор уже установлен, то стойки для ворот необходимо расположить в непосредственной близости от столбов ограждения.

Сначала необходимо выкопать яму глубиной 1 м. В неё нужно насыпать 15 см гравия, а потом тщательно утрамбовать.

После этого готовим бетон, используя в качестве основных компонентов:

  • цемент марки М400;
  • песок;
  • щебень.

Все эти компоненты необходимо брать в пропорции 1:2:4. На конце каждого столба необходимо сделать крест, используя остатки профиля. Потом стойка устанавливается вертикально в яму и заливается подготовленным бетонным раствором. Далее нужно подождать несколько дней, пока бетон окрепнет и будет надежно зафиксирован.

Монтаж створок ворот и калитки

Перед тем как установить ворота и калитку, необходимо отметить места, где будет навариваться вторая часть петель. Для этого створки устанавливаются на какой-нибудь упор, например, кирпич. Потом выполняется подравнивание со столбами. После проверки уровня необходимо выполнить пометку на столбе, к которому потом будет привариваться вторая часть петель. После этого можно навешивать каркас. С калиткой производится то же самое.

Установка профнастила

Для крепления листов профнастила к конструкции используются саморезы. Можно воспользоваться и болтами, однако это потребует больше времени и сил. Потом необходимо взять профилированный лист, из которого изготовлен забор, и вырезать детали нужной ширины. Если одного листа не хватает для изготовления створки, то используется второй лист нужного размера. Вырезается кусок требуемых размеров. Оба листа располагаются внахлёст. Потом они закрепляются саморезами. На этом работу можно считать завершенной. После этого остается установить на калитку и ворота замки и задвижки.

Забор и ворота с калиткой – обязательный атрибут любого загородного участка. Если вы только приобрели земельный участок в собственность, то в первую очередь необходимо позаботиться о заборе, чтобы исключить проникновение на вашу собственность посторонних людей. Чтобы сэкономить на заборе, следует использовать такой материал, как профнастил. Он стоит недорого, технология строительства с его использованием достаточно простая.

Освоить её может даже человек, который не имеет опыта в строительстве заборов. В сети интернет можно найти инструкцию, которая позволит построить надежный забор и ворота из профнастила. Фото наглядно показывают, насколько разнообразными они могут быть. Правильно выполнив все работы, вы получите надежный забор и ворота, которые обеспечат безопасность и защиту от посторонних взглядов при пребывании на загородной фазенде.

nashgazon.com

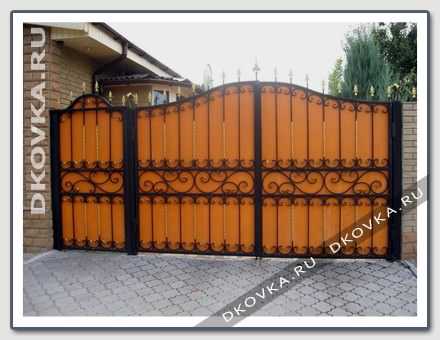

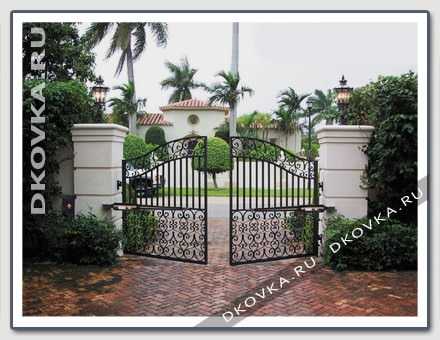

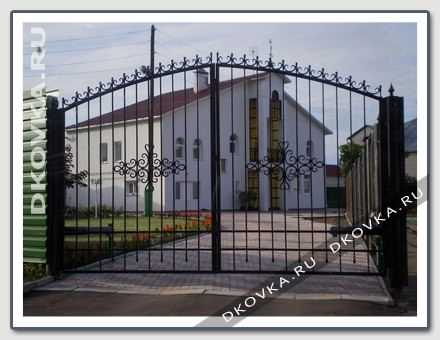

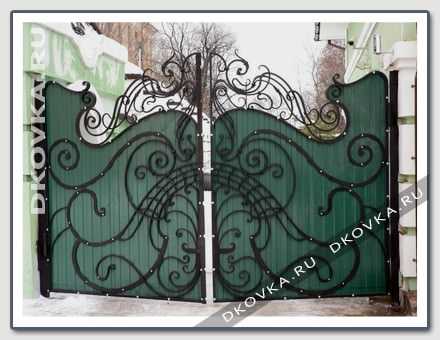

КАТАЛОГ ВОРОТА ЗАБОРЫ (K№6) | Кованые секционные ворота с калиткой фото

Заказать представленные кованные секционные ворота с калиткой
любой оптово-розничный заказчик может на нашем производстве



Каталог №6 ”Кованые металлические ворота”

(всего фото металлических ворот с ковкой: 192)
(фото в каталоге №6: ВКВ101 – ВКВ120)



Сделать предзаказ на ворота
ВНИМАНИЕ! Изготовим металлические ворота любого размера или по Вашим эскизам на любой бюджет. Доступные цены “под ключ”. 0% переплат!

❖ нажмите на фото для увеличения

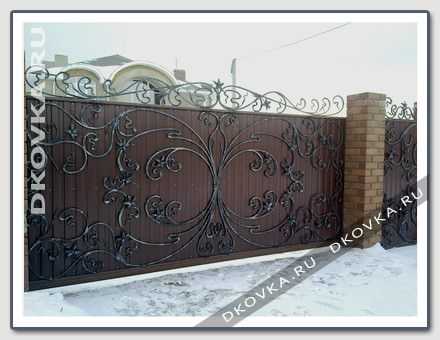

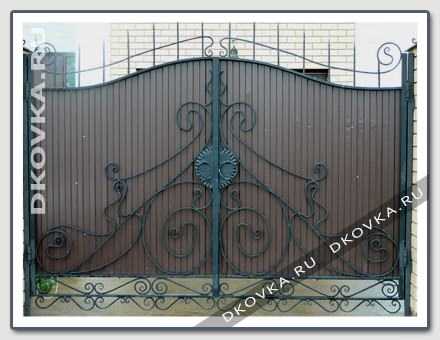

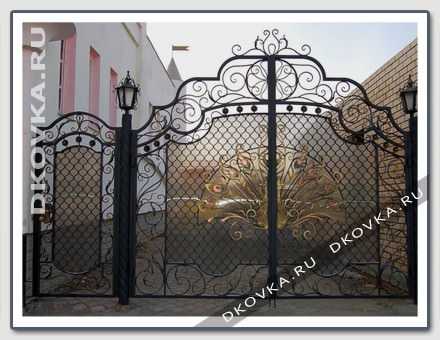

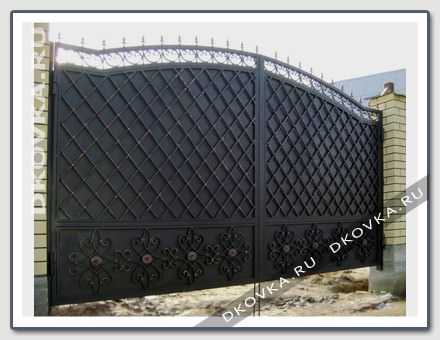

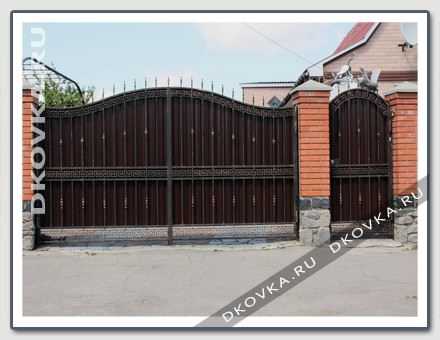

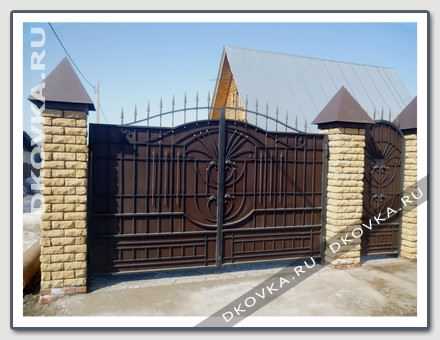

РАСПАШНЫЕ КОВАННЫЕ ВОРОТА (ВКВ№101)

Цена: 25 650 (руб/пм)


РАСПАШНЫЕ КОВАННЫЕ ВОРОТА (ВКВ№102)

Цена: 23 520 (руб/пм)


РАСПАШНЫЕ КОВАННЫЕ ВОРОТА (ВКВ№103)

Цена: 16 110 (руб/пм)


РАСПАШНЫЕ КОВАННЫЕ ВОРОТА (ВКВ№104)

Цена: 24 800 (руб/пм)


РАСПАШНЫЕ КОВАННЫЕ ВОРОТА (ВКВ№105)

Цена: 35 460 (руб/пм)


РАСПАШНЫЕ КОВАННЫЕ ВОРОТА (ВКВ№106)

Цена: 29 770 (руб/пм)


РАСПАШНЫЕ КОВАННЫЕ ВОРОТА (ВКВ№107)

Цена: 20 160 (руб/пм)


РАСПАШНЫЕ КОВАННЫЕ ВОРОТА (ВКВ№108)

Цена: 25 630 (руб/пм)


РАСПАШНЫЕ КОВАННЫЕ ВОРОТА (ВКВ№109)

Цена: 16 040 (руб/пм)


РАСПАШНЫЕ КОВАННЫЕ ВОРОТА (ВКВ№110)

Цена: 23 610 (руб/пм)


РАСПАШНЫЕ КОВАННЫЕ ВОРОТА (ВКВ№111)

Цена: 27 680 (руб/пм)


РАСПАШНЫЕ КОВАННЫЕ ВОРОТА (ВКВ№112)

Цена: 15 270 (руб/пм)


РАСПАШНЫЕ КОВАННЫЕ ВОРОТА (ВКВ№113)

Цена: 18 820 (руб/пм)


РАСПАШНЫЕ КОВАННЫЕ ВОРОТА (ВКВ№114)

Цена: 30 770 (руб/пм)


РАСПАШНЫЕ КОВАННЫЕ ВОРОТА (ВКВ№115)

Цена: 21 720 (руб/пм)


РАСПАШНЫЕ КОВАННЫЕ ВОРОТА (ВКВ№116)

Цена: 33 310 (руб/пм)


РАСПАШНЫЕ КОВАННЫЕ ВОРОТА (ВКВ№117)

Цена: 37 990 (руб/пм)


РАСПАШНЫЕ КОВАННЫЕ ВОРОТА (ВКВ№118)

Цена: 25 550 (руб/пм)


РАСПАШНЫЕ КОВАННЫЕ ВОРОТА (ВКВ№119)

Цена: 22 370 (руб/пм)


РАСПАШНЫЕ КОВАННЫЕ ВОРОТА (ВКВ№120)

Цена: 26 200 (руб/пм)



‘Кованые металлические ворота’ • каталог №1 ‘Кованые металлические ворота’ • каталог №2 ‘Кованые металлические ворота’ • каталог №3 ‘Кованые металлические ворота’ • каталог №4 ‘Кованые металлические ворота’ • каталог №5 ‘Кованые металлические ворота’ • каталог №6 ‘Кованые металлические ворота’ • каталог №7 ‘Кованые металлические ворота’ • каталог №8 ‘Кованые металлические ворота’ • каталог №9 ‘Кованые металлические ворота’ • каталог №10





Стоимость секционных ворот с калиткой

переход в наш прайс-лист по производству ворот с калиткой





МЫ ПРОФЕССИОНАЛЫ!
Имея почти двадцатилетний опыт работы с ручной и холодной ковкой металла, мы изготавливаем на заказ любые кованые изделия для загородного дома, квартиры, офиса и магазина. Выполняем ковку по индивидуальному дизайн-проекту!



ЗВОНИТЕ ПРЯМО СЕЙЧАС И ЗАКАЗЫВАЙТЕ!
Профессионально выполним “под ключ” любой ваш заказ! Доступные цены без переплат!





Ваш заказ на секционные ворота с калиткой будет просчитан нашим менеджером в течении суток

www.dkovka.ru
