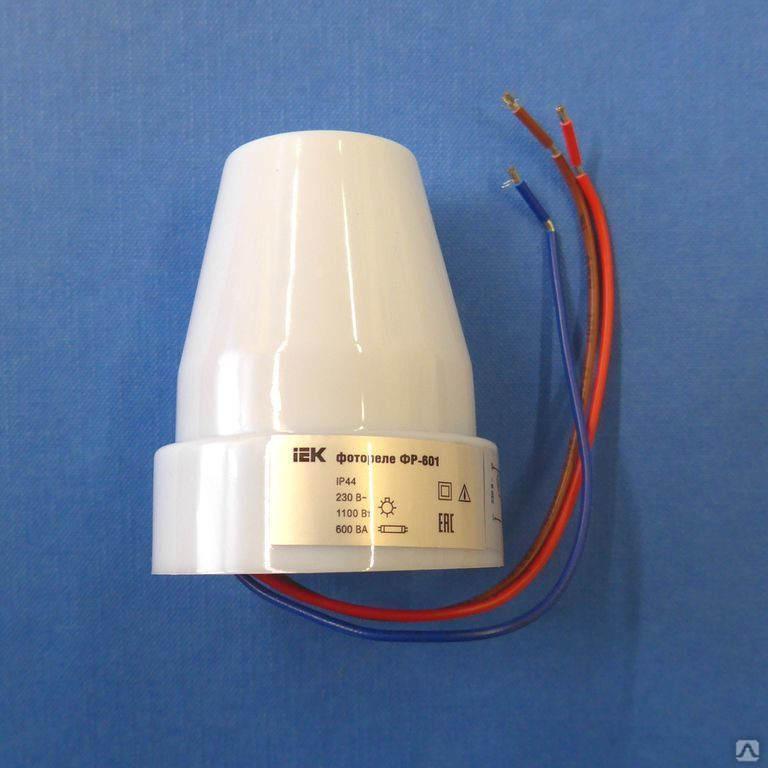

Фотореле типа: ФР-601, ФР-602

Назначение и область применения.

Фотореле типа ФР-601, ФР-602 торговой марки IEK^® (далее фотореле) предназначены для эксплуатации в однофазных электрических сетях переменного тока напряжением 230 В частотой 50 Гц и по своим характеристикам соответствуют ГОСТ Р 51324.2.1.

Фотореле предназначены для автоматического включения и отключения освещения в зависимости от уровня освещенности.

Порог срабатывания фотореле устанавливается регулятором «LUX».

В качестве коммутирующего нагрузку элемента использовано электромеханическое реле.

Основная область применения фотореле: для управления уличным и внутренним освещением, для включения освещения витрин, световой рекламы и т.п.

Основные характеристики.

Модификации и основные характеристики фотореле приведены в таблице 1.

Габаритные и установочные размеры фотореле приведены на рисунках 1 и 2.

Рисунок 1.

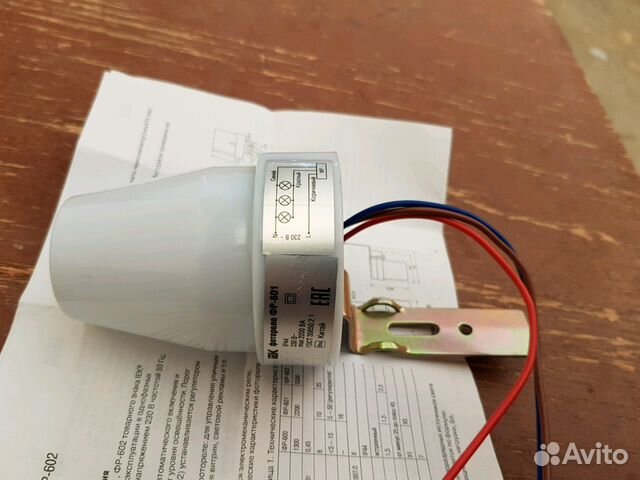

ФР-601

Рисунок 1. ФР-601

Рисунок 2. ФР-602

Рисунок 2. ФР-602

Наименование параметра		Значение
Модификация		ФР-601	ФР-602
Номинальное напряжение, В		230
Номинальная частота, Гц		50
Номинальный ток нагрузки, А	при cos φ=1	10	20
	при cos φ=0,6	6	16
Регулировка порога срабатывания в зависимости от уровня освещенности, лк		5÷50
Собственная потребляемая мощность, Вт		0,45
Фотоэлемент		встроенный
Максимальное сечение присоединяемых проводников, мм2		1,5	2,5
Степень защиты по ГОСТ 14254-96		IP44
Климатическое исполнение и категория применения		У3. 1

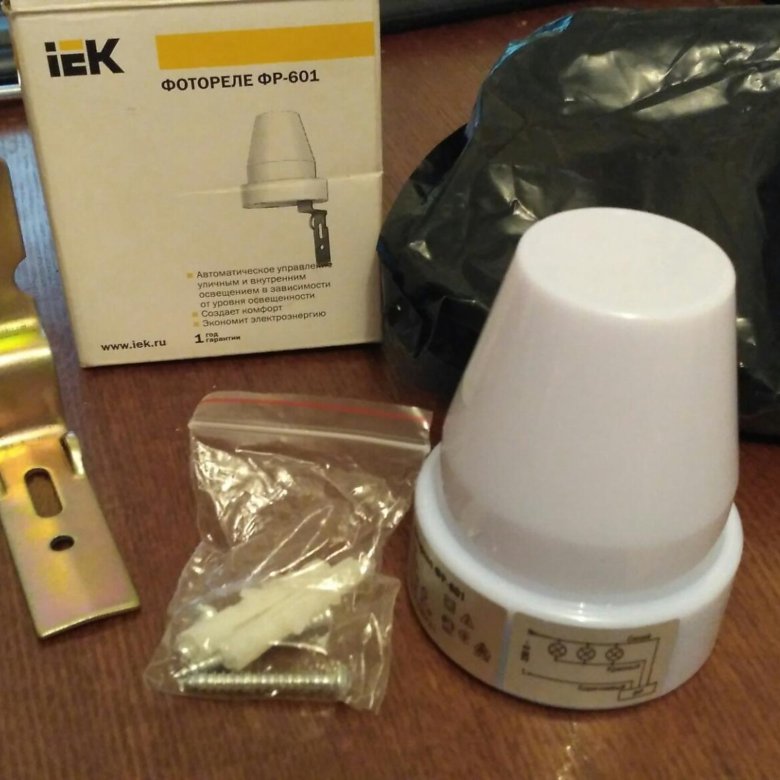

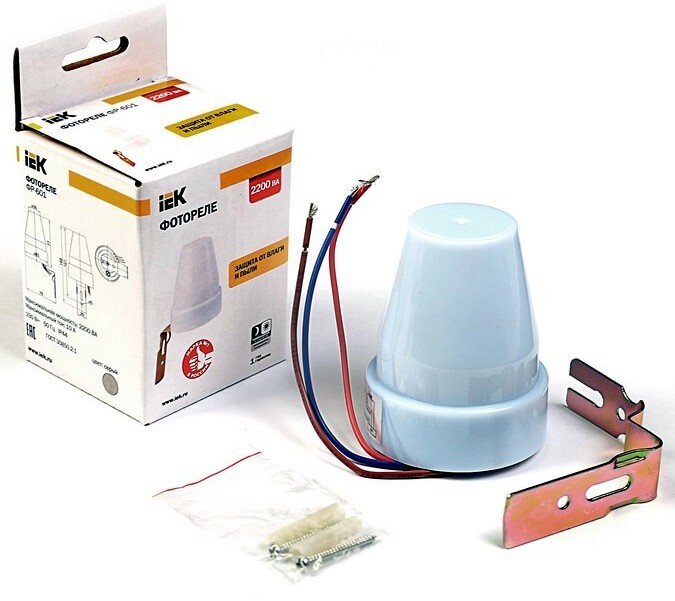

Комплектность.

В комплект поставки входит:

Фотореле	1 шт.
Крепежный уголок	1 шт.
Винт для крепления уголка	1 шт.
Упаковочная коробка	1 шт.
Руководство по эксплуатации и паспорт	1 экз.

Требования безопасности при монтаже и эксплуатации.

По способу защиты от поражения электрическим током фотореле соответствуют классу II по ГОСТ 12.2.007.0.

Перед установкой убедитесь в правильности напряжения питающей сети ~ 230 В и наличии защитного устройства в цепи (автоматический выключатель, предохранитель).

При установке необходимо располагать фотореле вдали от химически активной среды, горючих и легко воспламеняющихся веществ.

Монтаж и эксплуатация.

Монтаж и подключение фотореле в эксплуатацию должны осуществляться квалифицированным электротехническим персоналом.

Фотореле размещено в пластмассовом корпусе, состоящем из основания с электронной платой и защитного пластикового кожуха (см. рисунок 3).

Внимание! Запрещается устанавливать фотореле основанием вверх.

Установка фотореле осуществляется на крепежном уголке (см. рисунок.3).

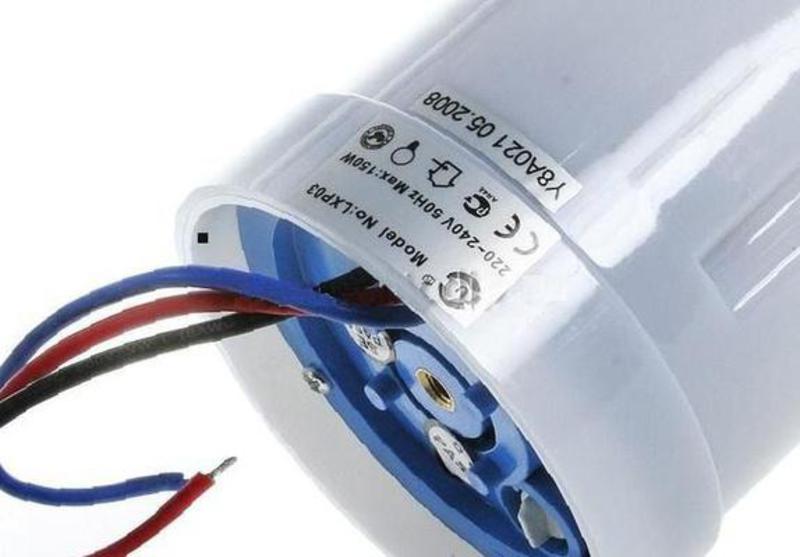

Подключение фотореле осуществляется к выводам контактных проводников:

Коричневый провод	подключение фазы (L)
Синий провод	подключение нейтрали (N)
Красный провод	подключение нагрузки

Схема подключения фотореле приведена на рисунке 4.

Регулятор «LUX» порога срабатывания в зависимости от уровня освещенности находится на основании корпуса фотореле (см. рисунок З). Вращением регулятора (регулировка «+» «-») можно установить порог срабатывания фотореле в зависимости от уровня освещенности окружающей среды от 5 лк (сумерки) до 50 лк. Требуемое срабатывание фотореле выбирается опытным путем.

Условия транспортирована и хранения.

Транспортирование фотореле допускается любым видом крытого транспорта в упаковке изготовителя, обеспечивающим предохранение упакованных фотореле от механических повреждений, загрязнения и попадания влаги.

Хранение фотореле в части воздействия климатических факторов по группе 2(С) ГОСТ 15150. Хранение фотореле осуществляется в упаковке изготовителя в помещениях с естественной вентиляцией при температуре окружающего воздуха от -45°С до +50°С и относительной влажности 60-70%.

Рисунок 3. Установка фотореле

Рисунок 3. Установка фотореле.

Рисунок 4. Схема подключения фотореле ФР-601, ФР-602

Рисунок 4. Схема подключения фотореле ФР-601, ФР-602.

Гарантийные обязательства.

Гарантийный срок эксплуатации фотореле – 3 года со дня продажи при условии соблюдения потребителем правил эксплуатации, транспортирования и хранения.

Изделие компании «ИЭК» (IEK^®)

Произведено: «Maste Electronic Technology Co., LTD», КНР.

Что такое фотореле, как его выбрать и какие бывают схемы подключения фотореле

апрель 21, 2022

Освещение во дворе частного дома или дачи – это не только способ подчеркнуть в тёмное время суток красоту альпийской горки, лужайки или пруда, но и возможность защитить участок от проникновения злоумышленников, обеспечить удобство и безопасность перемещения. Поэтому каждый вечер вы, возвратившись с работы, ждёте, когда окончательно стемнеет, включаете подсветку во дворе и только после этого позволяете себе заняться повседневными делами. Утром вы просыпаетесь с первыми лучами солнца и выходите во двор, чтобы выключить свет. Можно было бы поспать подольше хотя бы в выходные. Но тогда счета за электричество увеличатся, а вы не хотите платить лишнее.

Что такое фотореле?

Фотореле – это электронный прибор, с помощью которого можно дистанционно контролировать освещение вашей придомовой территории. Несмотря на простоту устройства, такое реле представлено множеством вариантов исполнения, применение которых позволяет не только автоматически определить оптимальный момент включения или отключения подсветки относительно уровня естественной освещённости вашего участка, но и задержать его на несколько секунд, запрограммировать график работы линии искусственного освещения с учётом дня недели или времени суток

В конструкцию фотореле для уличного освещения чаще всего входят следующие исполнения фотодатчиков:

• фотопроводящие (например, фоторезисторы), сопротивление которых понижается, а проводимость улучшается при повышении уровня освещённости;
• фотоприёмные датчики (фототранзисторы и фотодиоды) с проводимостью, увеличивающейся в результате поглощения фотонов с энергией, превышающей энергию электронов на участке, куда попадает свет;
• фотоэмиссионные, выделяющие свободные электроны при попадании на световоспринимающую поверхность фотона с достаточной энергией;
• фотоэлектрические датчики, которые вырабатывают напряжение пропорционально полученной энергии падающего света.

Корректно подключенное и настроенное фотореле с наступлением сумерек автоматически включает линию искусственного освещения и выключает её на рассвете.

Виды фотореле

В зависимости от конструктивных особенностей различают следующие виды фотореле:

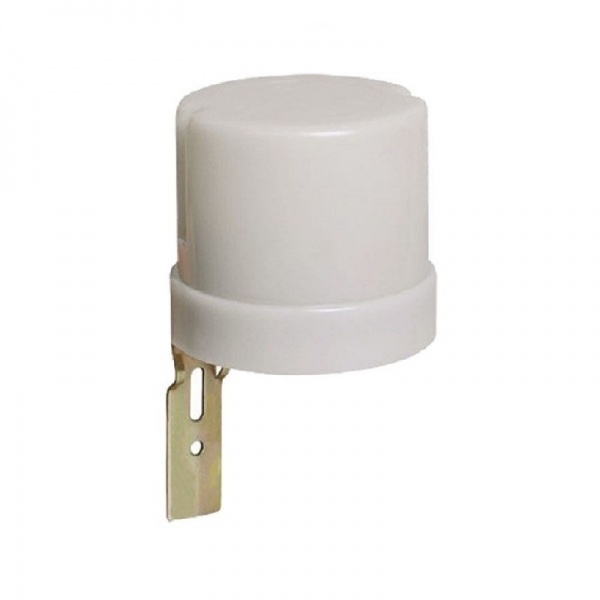

• со встроенным фотодатчиком – наиболее часто применяются при организации наружного освещения;

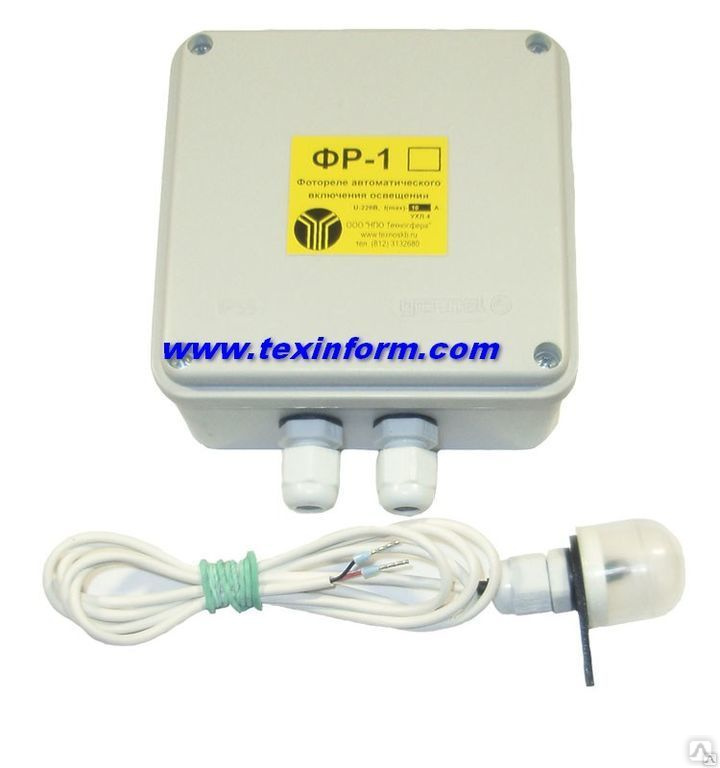

• с выносным фотодатчиком – коммутирующий блок устанавливают во внутридомовом щитке, датчик – на улице, на расстоянии, не превышающем 150 м;
• модели с возможностью регулировки порога срабатывания;
• программируемые реле – с их помощью вы сможете задать включение и выключение подсветки в какой-то строго определённый промежуток времени, с учётом сезона, вашего рабочего графика, и при этом заставить её работать как сигнализацию в случае, если в вашем дворе появятся незваные гости;
• с таймером – применяются, когда необходимо отложить включение или выключить освещение до того, как начнёт светать;
• модели с датчиком движения – освещение включается в тёмное время суток, но только в том случае, если в зоне действия появляется движущийся объект.

Совет! В некоторых случаях может быть дешевле купить отдельно фотореле, таймер и датчик движения, чем модель с дополнительными функциями.

Варианты применения

С помощью фотореле вы можете:

• автоматически управлять освещением вашего участка;
• задать время включения или выключения подсветки, лестницы, входа в гараж, мангальной зоны, садовых дорожек, зоны обзора камеры видеонаблюдения;
• запрограммировать изменение схемы ландшафтного освещения под определённое событие.

С помощью фотореле можно даже управлять поливом в ночное время, на полгода избавив себя и своих близких от необходимости каждый день после работы держать в руках шланг и лейку.

Устройство и принцип действия

В конструкции фотореле обычно присутствуют следующие элементы:

• датчик-полупроводник, параметры электрической проводимости которого изменяются в зависимости от интенсивности освещения;
• усилитель тока;
• коммутатор.

Принцип работы фотореле прост. Под воздействием ультрафиолетового или инфракрасного излучения датчик становится изолятором, электрическая цепь размыкается, линия искусственного освещения обесточивается. По мере наступления темноты электропроводность датчика усиливается, цепь замыкается, включается подсветка.

Характеристики и правильный выбор

Подбирая фотореле для системы уличного освещения, необходимо учесть особенности линии, к которой вы собираетесь его подключить, условия, в которых ему придётся работать, степень нагрузки, тип подключаемых ламп, возможность регулировки порога срабатывания. На корпусе прибора указаны такие параметры как степень защиты IP (она должна быть не ниже 44), чувствительность, напряжение сети. Чтобы рассчитать, на какой коммутируемый ток должно быть рассчитано ваше фотореле, разделите сумму мощностей всех ламп, которые будут через него подключены, на напряжение сети. Полученное значение должно быть меньше указанного в амперах на корпусе прибора.

Выбор места установки

Фотореле – это прибор, регламент работы которого определяется уровнем естественного освещения. Поэтому устанавливают его там, где он будет хорошо освещаться солнечными лучами в момент заката и восхода – с западной или восточной стороны дома. Если вы хотите избежать ложного срабатывания, спровоцированного светом фар проезжающего мимо автотранспорта, расположите прибор на высоте не менее двух метров от поверхности земли. На фотодатчик не должны попадать лучи от осветительных приборов.

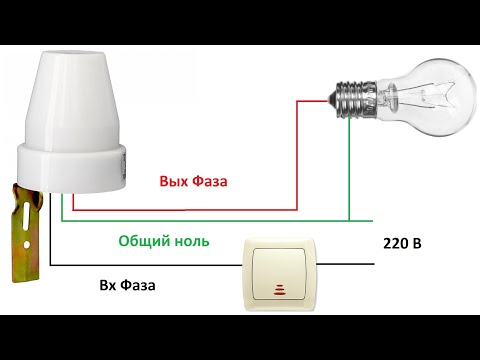

Схемы подключения

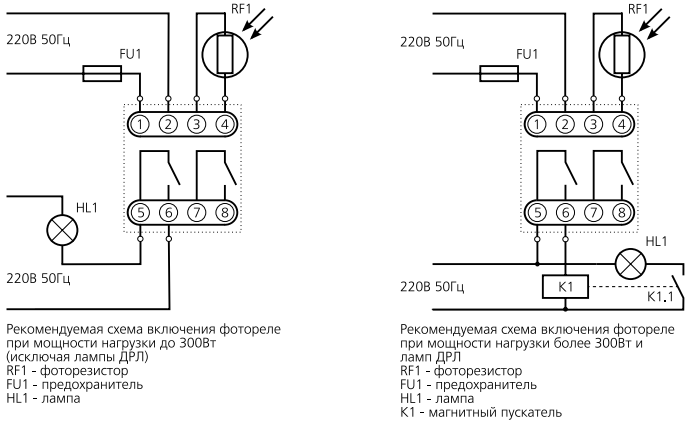

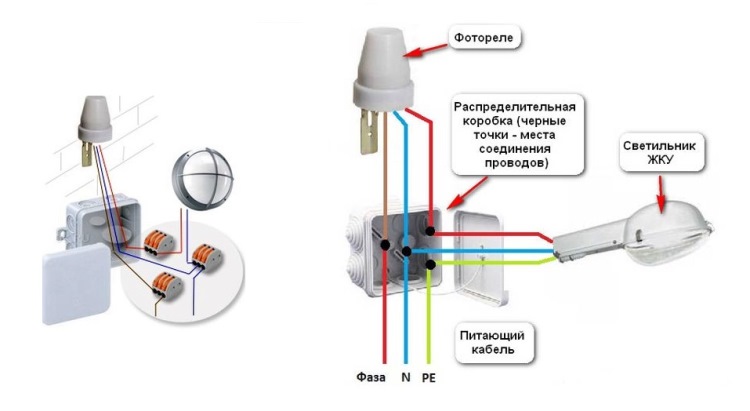

Подключая модель со встроенным фотодатчиком, руководствуйтесь предложенными в этом разделе и в её комплектации схемами. Соедините фотореле с лампой через красный проводок, подключите ноль к реле и к лампе, запитайте линию, подсоединив «фазу» к чёрному проводку. Коммутатор модели с выносным фотодатчиком монтируется аналогично. Сенсор подключается к самому коммутатору с помощью двух проводков.

Если вы планируете запитать через фотореле несколько мощных светильников, подключите систему в соответствии с приведённой выше схемой через магнитный пускатель. Контроллер, таймер и датчик движения монтируются в электрическую цепь после фотореле.

Как настроить фотореле для уличного освещения?

Чтобы задать подходящий для вашей семьи порог включения, в соответствующее по интенсивности естественного освещения время суток вращайте регулятор до тех пор, пока искусственное освещение не включится.

Популярные модели

Модель	Напряжение сети, В/потребляемая мощность, Вт	Частота, Гц	Коммутируемый ток, А	Диапазон срабатывания, лк/возможность регулировки, лк	Максимальное сечение подключаемых проводов, мм2	Степень защиты IP	Диапазон рабочих температур, °C
ФР-2Э	220/0,4	50	2	2–350 / плавная регулировка	2,5	20	От −40 до +40
ФР-3	230	50	15, 8 в зависимости от cos φ	2–200 / порог срабатывания регулируется при уровне освещенности 5–50	2,5	65	От −40 до +50

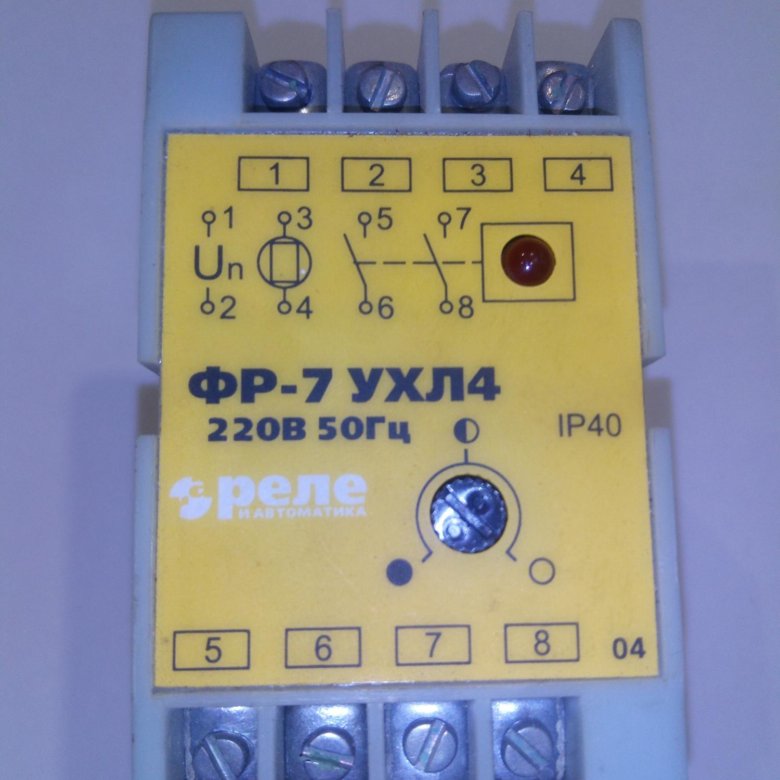

ФР-7 (с таймером и выносным датчиком)	220/3,5	50	10	2–200 / с регулируемым порогом срабатывания	2,5	Реле – 55, датчик – 68	От −45 до +50

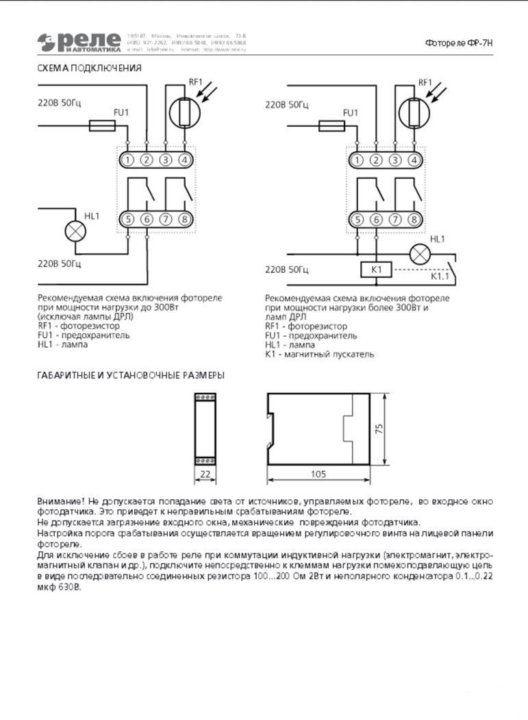

ФР-7Н (с таймером и выносным датчиком)	220/5	50	5	1–200 / срабатывает при уровне освещённости 10–50. Порог срабатывания регулируется	2,5	40	От −20 до +45

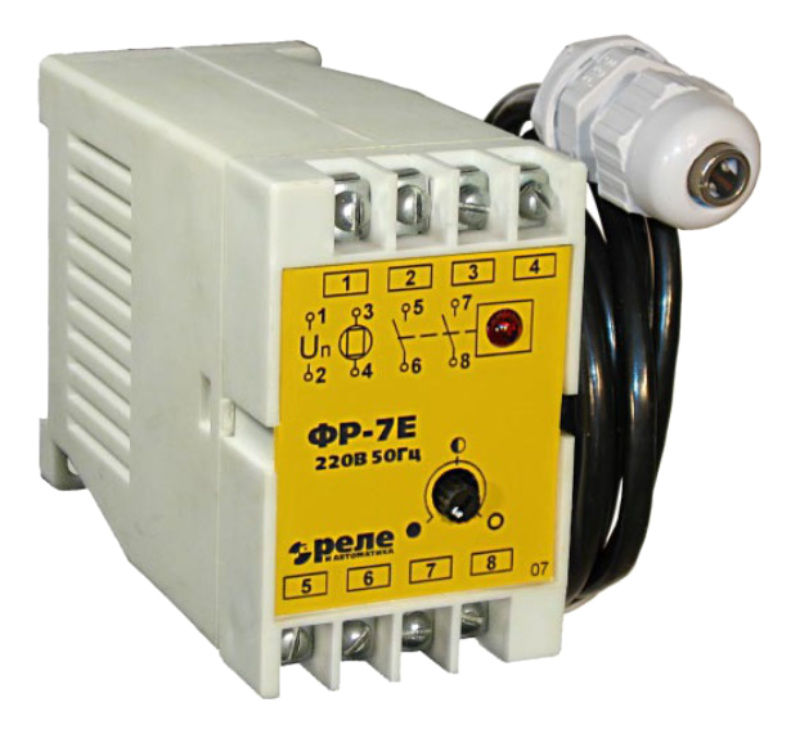

ФР-7Е (с таймером и выносным датчиком)	220/1	50	5	1–200 / срабатывает при уровне освещённости 10–50. Порог срабатывания регулируется	2,5	40	От −20 до +45
ФР-7Э (с выносным датчиком)	220/4	50	7	1–200 / срабатывает при уровне освещённости 2–60. Порог срабатывания регулируется	2,5	20	От −30 до +30
ФР-9М (с таймером и выносным датчиком)	220/2	50	16	0,5–30 и 3–300 / с регулируемым в пределах диапазона порогом срабатывания	2,5	Для реле – 40, для датчика – 65, для клемм – 20	Для электронного блока – от −10 до +55, для фотодатчика – от −40 до +60
ФР-601 (с таймером)	230/0,45	50	10	1–200 / регулируется при уровне освещённости от 5 до 50	1,5	44	От −25 до +45
ФР-602 (с таймером)	230/0,45	50	25	1–200 / регулируется при уровне освещённости от 5 до 50	2,5	44	От −25 до +45
AZ-112 (с таймером и выносным датчиком)	230/1	50	16	2–100 / с регулируемым порогом включения	2,5	20	От −25 до +50
LXP-03	220–240/0,45	50–60	25	5–100 / с регулируемым порогом включения	2,5	44	От −25 до +40

Альтернативы фотореле

Оценивая возможность покупки альтернативного фотореле датчика для управления уличным освещением, нужно учесть:

• Условия, в которых он будет работать.
• На какой именно результат вы рассчитываете (при отсутствии светочувствительного элемента в конструкции, прибор «не заметит», что набежали тучи, пошёл дождь или выпал снег).
• Необходимость периодического принудительного отключения осветительного оборудования. Если вы собираетесь, например, установить ландшафтное освещение, и ваша цель – подсвечивать исключительно в вечернее время фасад дома, беседку, фонтан или посадки бордюрных цветов, без таймера не обойтись.

Вместо фотореле можно установить астрономический таймер, реле времени или астрофотореле. Каждый из этих приборов имеет свои преимущества по цене или функционалу.

Может ли реле времени заменить фотореле?

Установив реле времени вместо фотореле, вы будете вынуждены регулярно корректировать режим работы подсветки из-за изменения продолжительности светового дня. А вот для мастерской или оборудованной игровой площадки частного детского сада на территории вашего домовладения независимый от смены дня и ночи постоянный график освещения станет идеальным решением.

Астрономическое реле

По принципу работы астрономический таймер больше напоминает реле времени с расширенными возможностями, чем фотореле. Временной промежуток, в течение которого искусственное освещение будет включено, рассчитывается программируемым микропроцессором этого прибора с учётом географического положения объекта и информации о том, в какое время заданного дня и сезона в данной местности наступают сумерки или светает. Астротаймер можно установить в любом месте, в том числе и в помещении. Он не выключит подсветку из-за того, что мимо проехал автомобиль, но и не активирует её в случае, если из-за пасмурной погоды стемнеет на час раньше.

Реле управления освещением

Астрофотореле совмещает в себе функции астрономического таймера и фотореле. Время работы осветительного оборудования при использовании этого прибора определяется не только характерной для данной местности долготой дня, но и действительным уровнем естественного освещения. Программируя раздельное включение основной и дополнительной линий подсветки, можно увеличить освещённость территории, например, во время дождя или глубокой ночью.

Фотореле – это универсальное автоматическое устройство, подключив которое к линии уличного освещения, вы не только сэкономите деньги на оплате электроэнергии, но и получите возможность, вернувшись с работы, заняться своими делами, не поглядывая на часы в ожидании, когда же, наконец, стемнеет.

графические и буквенные по ГОСТ

Как невозможно читать книгу без знания букв, так невозможно понять ни один электрический чертеж без знания условных обозначений.

В этой статье рассмотрим условные обозначения в электрических схемах: какие бываю, где найти расшифровку, если в проекте она не указана, как правильно должен быть обозначен и подписан тот или иной элемент на схеме.

Содержание

• 1 Введение
• 2 Виды и типы электрических схем
• 3 Графические обозначения в электрических схемах
• 4 Буквенные обозначения в электрических схемах
• 5 Изображение электрооборудования на планах
  • 5.1 Условные графические изображения электрооборудования, электротехнических устройств и электроприемников
  • 5. 2 Условные графические обозначения линий проводок и токопроводов
  • 5.3 Условные графические изображения шин и шинопроводов
  • 5.4 Условные графические изображения коробок, шкафов, щитов и пультов
  • 5.5 Условные графические обозначения выключателей, переключателей
  • 5.6 Условные графические обозначения штепсельных розеток
  • 5.7 Условные графические обозначения светильников и прожекторов
  • 5.8 Условные графические обозначения аппаратов контроля и управления

Введение

Но начнем немного издалека…
Каждый молодой специалист, который приходит в проектирование, начинает либо со складывания чертежей, либо с чтения нормативной документации, либо нарисуй «вот это» по такому примеру. Вообще, нормативная литература изучается по ходу работы, проектирования.

Невозможно прочитать всю нормативную литературу, относящуюся к твоей специальности или, даже, более узкой специализации. Тем более, что ГОСТ, СНиП и другие нормативы периодически обновляются. И каждому проектировщику приходится отслеживать изменения и новые требования нормативных документов, изменения в линейках производителей электрооборудования, постоянно поддерживать свою квалификацию на должном уровне.

Помните, как Льюиса Кэролла в «Алисе в Стране Чудес»?

«Нужно бежать со всех ног, чтобы только оставаться на месте, а чтобы куда-то попасть, надо бежать как минимум вдвое быстрее!»

Это я не к тому, чтобы поплакаться «как тяжела жизнь проектировщика» или похвастаться «смотрите, какая у нас интересная работа». Речь сейчас не об этом. Учитывая такие обстоятельства, проектировщики перенимают практический опыт от более опытных коллег, многие вещи просто знают как делать правильно, но не знают почему. Работают по принципу «Здесь так заведено».

Порой, это достаточно элементарные вещи. Знаешь, как сделать правильно, но, если спросят «Почему так?», ответить сразу не сможешь, сославшись хотя бы на название нормативного документа.

В этой статье я решил структурировать информацию, касающуюся условных обозначений, разложить всё по полочкам, собрать всё в одном месте.

Виды и типы электрических схем

Прежде, чем говорить об условных обозначения на схемах, нужно разобраться, какие виды и типы схем бывают. С 01.07.2009 на территории РФ введен в действие ГОСТ 2.701-2008 «ЕСКД. Схемы. Виды и типы. Общие требования к выполнению».
В соответствии с этим ГОСТ, схемы разделяются на 10 видов:

1. Схема электрическая
2. Схема гидравлическая
3. Схема пневматическая
4. Схема газовая
5. Схема кинематическая
6. Схема вакуумная
7. Схема оптическая
8. Схема энергетическая
9. Схема деления
10. Схема комбинированная

Виды схем подразделяются на восемь типов:

1. Схема структурная
2. Схема функциональная
3. Схема принципиальная (полная)
4. Схема соединений (монтажная)
5. Схема подключения
6. Схема общая
7. Схема расположения
8. Схема объединенная

Меня, как электрика, интересуют схемы вида «Схема электрическая». Вообще, описание и требования к схемам приведены в ГОСТ 2. 701-2008 на примере электрических схем, но с 01 января 2012 действует ГОСТ 2.702-2011 «ЕСКД. Правила выполнения электрических схем». Большей частью текст этого ГОСТ дублирует текст ГОСТ 2.701-2008, ссылается на него и другие ГОСТ.

ГОСТ 2.702-2011 подробно описывает требования к каждому виду электрической схемы. При выполнении электрических схем следует руководствоваться именно этим ГОСТ.

ГОСТ 2.702-2011 дает следующее определение понятия электрической схемы: «Схема электрическая — документ, содержащий в виде условных изображений или обозначений составные части изделия, действующие при помощи электрической энергии, и их взаимосвязи». Далее ГОСТ ссылается на документы, регламентирующие правила выполнения условных графических изображения, буквенных обозначений и обозначений проводов и контактных соединений электрических элементов. Рассмотрим каждый отдельно.

Графические обозначения в электрических схемах

В части графических обозначений в электрических схемах ГОСТ 2. 702-2011 ссылается на три других ГОСТ:

• ГОСТ 2.709-89 «ЕСКД. Обозначения условные проводов и контактных соединений электрических элементов, оборудования и участков цепей в электрических схемах».
• ГОСТ 2.721-74 «ЕСКД. Обозначения условные графические в схемах. Обозначения общего применения»
• ГОСТ 2.755-87 «ЕСКД. Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения».

Условные графические обозначения (УГО) автоматов, рубильников, контакторов, тепловых реле и прочего коммутационного оборудования, которое используется в однолинейных схемах электрических щитов, определены в ГОСТ 2.755-87.

Однако, обозначение УЗО и дифавтоматов в ГОСТ отсутствует. Думаю, в скором времени он будет перевыпущен и обозначение УЗО будет добавлено. А пока, каждый проектировщик изображает УЗО по собственному вкусу, тем более, что ГОСТ 2.702-2011 это предусматривает. Достаточно привести обозначение УГО и его расшифровку в пояснениях к схеме.

Дополнительно к ГОСТ 2.755-87 для полноты схемы понадобится использование изображений из ГОСТ 2.721-74 (в основном для вторичных цепей).

Все обозначения коммутационных аппаратов построены на четырех базовых изображениях:

с использованием девяти функциональных признаков:

Наименование	Изображение
1. Функция контактора
2. Функция выключателя
3. Функция разъединителя
4. Функция выключателя-разъединителя
5. Автоматическое срабатывание
6. Функция путевого или концевого выключателя
7. Самовозврат
8. Отсутствие самовозврата
9. Дугогашение
Примечание: Обозначения, приведенные в пп. 1 — 4, 7 — 9, помещают на неподвижных контактах, а обозначения в пп. 5 и 6 — на подвижных контактах.

Основные условные графические обозначения, используемые в однолинейных схемах электрических щитов:

​

Наименование	Изображение
Автоматический выключатель (автомат)
Выключатель нагрузки (рубильник)
Контакт контактора
Тепловое реле
УЗО
Дифференциальный автомат
Предохранитель
Автоматический выключатель для защиты двигателя (автомат со встроенным тепловым реле)
Выключатель нагрузки с предохранителем (рубильник с предохранителем)
Трансформатор тока
Трансформатор напряжения
Счетчик электрической энергии
Частотный преобразователь
Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления автоматически
Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством вторичного нажатия кнопки
Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством вытягивания кнопки
Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством отдельного привода (например, нажатия кнопки-сброс)
Контакт замыкающий с замедлением, действующим при срабатывании
Контакт замыкающий с замедлением, действующим при возврате
Контакт замыкающий с замедлением, действующим при срабатывании и возврате
Контакт размыкающий с замедлением, действующим при срабатывании
Контакт размыкающий с замедлением, действующим при возврате
Контакт замыкающий с замедлением, действующим при срабатывании и возврате
Катушка контактора, общее обозначение катушки реле
Катушка импульсного реле
Катушка фотореле
Катушка реле времени
Мотор-привод
Лампа осветительная, световая индикация (лампочка)
Нагревательный элемент
Разъемное соединение (розетка): гнездо штырь
Разрядник
Ограничитель перенапряжения (ОПН), варистор
Разборное соединение (клемма)
Амперметр
Вольтметр
Ваттметр
Частотометр

Обозначения проводов, шин в электрических щитах определяется ГОСТ 2. 721-74.

Наименование	Изображение
Линия электрической связи, провода, кабели, шины, линия групповой связи
Защитный проводник (PE) допускается изображать штрихпунктирной линией
Графическое разветвление (слияние) линий групповой связи
Пересечение линий электрической связи, линий групповой связи электрически не соединенных проводов, кабелей, шин, электрически не соединенных
Линия электрической связи с одним ответвлением
Линия электрической связи с двумя ответвлениями
Шина (если необходимо графически отделить от изображения линии электрической связи)
Ответвление шины
Шины, графически пересекающиеся и электрически не соединенные
Отводы (отпайки) от шины

Буквенные обозначения в электрических схемах

Буквенные обозначения определены ГОСТ 2. 710-81 «ЕСКД. Обозначения буквенно-цифровые в электрических схемах».

Обозначения дифавтоматов и УЗО в этом ГОСТ отсутствует. На различных сайтах и форумах в интернете долго обсуждали как же правильно обозначать УЗО и дифавтомат. ГОСТ 2.710-81 в п.2.2.12. допускает использование многобуквенных кодов (а не только одно- и двухбуквенных), поэтому до введения нормативного обозначения я для себя принял трехбуквенное обозначение УЗО и дифавтомата. К двухбуквенному обозначению рубильника я добавил букву D и получил обозначение УЗО. Аналогично поступил с дифавтоматом.

Думаю, в скором времени он будет перевыпущен и обозначение УЗО будет добавлено.

Обозначения основных элементов, используемых в однолинейных схемах электрических щитов:

Наименование	Обозначение
Автоматический выключатель в силовых цепях	QF
Автоматический выключатель в цепях управления	SF
Автоматический выключатель с дифференциальной защитой (дифавтомат)	QFD
Выключатель нагрузки (рубильник)	QS
Устройство защитного отключения (УЗО)	QSD
Контактор	KM
Тепловое реле	F, KK
Реле времени	KT
Реле напряжения	KV
Фотореле	KL
Импульсное реле	KI
Разрядник, ОПН	FV
Плавкий предохранитель	FU
Трансформатор тока	TA
Трансформатор напряжения	TV
Частотный преобразователь	UZ
Амперметр	PA
Вольтметр	PV
Ваттметр	PW
Частотометр	PF
Счетчик активной энергии	PI
Счетчик реактивной энергии	PK
Фотоэлемент	BL
Нагревательный элемент	EK
Лампа осветительная	EL
Прибор световой индикации (лампочка)	HL
Штепсельный разъем (розетка)	XS
Выключатель или переключатель в цепях управления	SA
Выключатель кнопочный в цепях управления	SB
Клеммы	XT

Изображение электрооборудования на планах

Хотя ГОСТ 2. 701-2008 и ГОСТ 2.702-2011 предусматривают вид электрической схемы «схема расположения», при проектировании зданий и сооружений следует руководствоваться ГОСТ 21.210-2014 «СПДС. Изображения условные графические электрооборудования и проводок на планах». Данный ГОСТ устанавливает условные обозначения электропроводок, прокладок шин, шинопроводов, кабельных линий, электрического оборудования (трансформаторов, электрических щитов, розеток, выключателей, светильников) на планах прокладки электрических сетей.

Эти условные обозначения применяются при выполнении чертежей электроснабжения, силового электрооборудования, электрического освещения и других чертежей. Также данные обозначения используются для изображении потребителей в однолинейных принципиальных схемах электрических щитов.

Условные графические изображения электрооборудования, электротехнических устройств и электроприемников

Наименование	Изображение
Устройство электротехническое. Общее изображение
Устройство электрическое, в т.ч. с двигателем
Устройство с генератором
Двигатель-генератор
Комплектное трансформаторное устройство с одним трансформатором
Комплектное трансформаторное устройство с несколькими трансформаторами
Установка комплектная конденсаторная
Установка комплектная преобразовательная
Батарея аккумуляторная
Устройство электронагревательное. Общее обозначение

Условные графические обозначения линий проводок и токопроводов

Наименование	Изображение
Линия проводки, общее изображение
Линия проводки с указанием сведений (о роде тока, напряжения, материале, способе прокладки, отметки и пр. )
Линия проводки с указанием количества проводников (количество проводников указывают засечками; при количестве проводников более трех, вместо засечек используют цифры)
Линия цепей управления
Линия сетей аварийного эвакуационного и охранного освещения
Линия напряжения 36В и ниже
Линия заземления и зануления
Заземлители
Открытая прокладка проводов и кабелей
Прокладка на тросе
Прокладка в лотке
Прокладка в коробе
Прокладка под плинтусом
Прокладка в трубе
Разделительное уплотнение в в трубах для взрывоопасных помещений
Проводка гибкая в металлорукаве или гибком вводе
Вертикальная прокладка. Кабель уходит на более высокую отметку или приходит с более высокой отметки
Вертикальная прокладка. Кабель уходит на более низкую отметку или приходит с более низкой отметки
Вертикальная прокладка. Кабель пересекает отметку, изображенную на плане, сверху вниз или снизу вверх и не имеет горизонтальных участков в пределах данного плана

К сожалению, AutoCAD в базовой поставке не содержит все необходимые типы линий.

Проектировщики решают эту проблему по-разному:

• большинство выполняет отрисовку проводки обычной линией, а потом дополняет обозначениями кружков, квадратиков и пр.;
• продвинутые пользователи AutoCAD создают собственные типы линий.

Я — сторонник второго способа, т.к. он гораздо удобнее. Если вы используете специальный тип линии, то при её перемещении все «дополнительные» обозначения также перемещаются, ведь они часть линии.

Создать собственный тип линии в AutoCAD достаточно просто. Вы потратите некоторое время на освоение этого навыка, зато сэкономите потом массу времени при проектировании.

Изображение вертикальной прокладки удобнее всего сделать при помощи блоков AutoCAD, а лучше при помощи динамических блоков.

Условные графические изображения шин и шинопроводов

Наименование	Изображение
Прокладка шин и шинопроводов. Общее изображение
Шина, проложенная на изоляторах
Пакет шин, проложенных на изоляторах
Шины или шинопровод на стойках
Шины или шинопровод на подвесах
Шины или шинопровод на кронштейнах
Троллейная линия
Секционирование троллейной линии
Компенсатор шинный, троллейный
Примечание. Изображение места крепления шинопровода должно соответствовать его проектному положению

Отрисовку шин и шинопроводов в AutoCAD удобно выполнять при помощи полилинии и/или динамических блоков.

Условные графические изображения коробок, шкафов, щитов и пультов

Наименование	Изображение
Коробка ответвительная
Коробка вводная
Коробка протяжная, ящик протяжной
Коробка, ящик с зажимами
Шкаф распределительный
Щиток групповой рабочего освещения
Щиток групповой аварийного освещения
Щиток лабораторный
Ящик с аппаратурой
Ящик управления
Шкаф, панель, пульт, щиток одностороннего обслуживания, пост местного управления
Шкаф, панель двухстороннего обслуживания
Шкаф, щит, пульт из нескольких панелей одностороннего обслуживания
Шкаф, щит, пульт из нескольких панелей двухстороннего обслуживания
Щит открытый
Ящик трансформаторный понижающий (ЯТП)

Отрисовку в AutoCAD удобно выполнять при помощи блоков и динамических блоков.

Условные графические обозначения выключателей, переключателей

ГОСТ 21.210-2014 не предусматривает условных изображения для светорегуляторов (диммеров) и отдельного изображения для кнопочных выключателей, поэтому я ввёл для них собственные обозначения в соответствии с п.4.7.

Наименование	Изображение
Выключатель для открытой установки со степенью защиты от IP20 до IP23
однополюсный
однополюсный сдвоенный
однополюсный строенный
двухполюсный
трехполюсный
Выключатель для скрытой установки со степенью защиты от IP20 до IP23
однополюсный
однополюсный сдвоенный
однополюсный строенный
двухполюсный
Выключатель для открытой установки со степенью защиты не ниже IP44
однополюсный
двухполюсный
трехполюсный
Переключатель на два направления без нулевого положения со степенью защиты от IP20 до IP23
открытой установки
скрытой установки
Переключатель на два направления без нулевого положения со степенью защиты не ниже IP44
Светорегулятор (диммер) для открытой установки со степенью защиты от IP20 до IP23
Светорегулятор (диммер) для скрытой установки со степенью защиты от IP20 до IP23
Светорегулятор (диммер) для открытой установки со степенью защиты не ниже IP44
Выключатель кнопочный для открытой установки со степенью защиты от IP20 до IP23
Выключатель кнопочный для скрытой установки со степенью защиты от IP20 до IP23
Выключатель кнопочный для открытой установки со степенью защиты не ниже IP44

Отрисовку в AutoCAD удобно выполнять при помощи динамических блоков.  Я себе сделал один динамический блок для всех типов выключателей.

Условные графические обозначения штепсельных розеток

Наименование	Изображение
Штепсельная розетка открытой установки со степенью защиты от IP20 до IP23
двухполюсная
двухполюсная сдвоенная
двухполюсная с защитным контактом
двухполюсная сдвоенная с защитным контактом
трехполюсная с защитным контактом
блок из нескольких компьютерных розеток (цифра указывает число розеток в блоке)
блок из нескольких бытовых розеток (цифра указывает число розеток в блоке)
Штепсельная розетка скрытой установки со степенью защиты от IP20 до IP23
двухполюсная
двухполюсная сдвоенная
двухполюсная с защитным контактом
двухполюсная сдвоенная с защитным контактом
трехполюсная с защитным контактом
блок из нескольких компьютерных розеток (цифра указывает число розеток в блоке)
блок из нескольких бытовых розеток (цифра указывает число розеток в блоке)
Штепсельная розетка со степенью защиты не ниже IP44
двухполюсная
двухполюсная сдвоенная
двухполюсная с защитным контактом
двухполюсная сдвоенная с защитным контактом
трехполюсная с защитным контактом
блок из нескольких компьютерных розеток (цифра указывает число розеток в блоке)
блок из нескольких бытовых розеток (цифра указывает число розеток в блоке)

Отрисовку в AutoCAD удобно выполнять при помощи динамических блоков. Я себе сделал один динамический блок для всех типов розеток.

Условные графические обозначения светильников и прожекторов

Радует, что в обновленной версии ГОСТ добавлены изображения светодиодных светильников и светильников с компактными люминесцентными лампами.

Наименование	Изображение
Светильник с лампой накаливания, галогенной лампой
Светильник с компактными люминесцентными лампами
Светильник светодиодный с формой, отличной от линейной
Светильник с линейными люминесцентными лампами (допускается также изображать в масштабе чертежа)
Светильник линейный светодиодный (допускается также изображать в масштабе чертежа)
Светильник с разрядной лампой высокого давления
Люстра
Светильник-световод щелевой
Прожектор. Общее изображение
Группа прожекторов с направлением оптической оси в одну сторону
Группа прожекторов с направлением оптической оси во все стороны
Светофор сигнальный (три лампы)
Патрон ламповый стенной
Патрон ламповый подвесной
Патрон ламповый потолочный
Светильник аварийного освещения (пример светильника с лампой накаливания)
Светильник для специального освещения (световой указатель)

Отрисовку светильников в AutoCAD удобно выполнять при помощи динамических блоков.

Условные графические обозначения аппаратов контроля и управления

Наименование	Изображение
Звонок
Сирена, гудок, ревун
Табло для вызова персонала на один сигнал
Табло для вызова персонала на несколько сигналов
Надписи и знаки рекламные
Устройство пусковое для электродвигателей. Общее изображение
Магнитный пускатель
Пост кнопочный
на одну кнопку
на две кнопки
на три кнопки
с двумя светящимися кнопками
на две кнопки с двумя сигнальными лампами

Отрисовку в AutoCAD удобно выполнять при помощи динамических блоков.

---

Подпишитесь и получайте уведомления о новых статьях на e-mail

Как подключить фотореле уличного освещения к фонарику

С помощью фотореле удобно управлять освещением на улице. Устройство практично и имеет простую схему подключения. При этом приборы уличного освещения будут работать в требуемом режиме.

Содержание

• 1 Фотореле и принцип его действия

  • 1.1 Освещение: применение фотореле

  • 1.2 Технические характеристики фотореле

• 2 Типы устройств

  • 2. 1 Производители

  • 2.2 Фотореле ИЭК ФР-601, 602, 606, 603: сравнение и характеристики

• 3 Как подключить прибор к уличному фонарю: схемы и принципы

  • 3.1 Фотореле на цепи

  • 3.2 Подключение

• 4 Сборка и подключение фотоэлемента своими руками

  • 4.1 Компоненты

  • 4.2 Схема

  • 4.3 Сборка и установка

• 5 Операция освещения

  • 5.1 Неисправности фотореле и их устранение

• 6 Преимущества и недостатки

  • 6.1 Видео: принцип выбора и работы фотореле

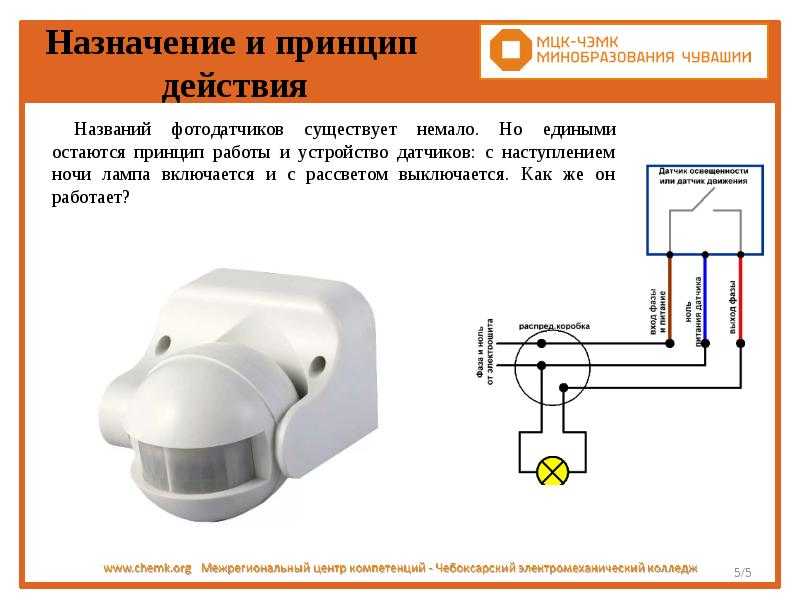

Фотореле и принцип его работы

Эффективное устройство позволяет контролировать затраты электроэнергии, управлять освещением в необходимом режиме. Фотоэлементы используются для своевременного включения и выключения уличных фонарей, что немаловажно для частных домов. Для этого в устройстве предусмотрен светочувствительный датчик. Элемент подключается к цепи питания. При попадании световых лучей датчик становится изолятором, и устройство проводит электричество к осветительному прибору в темное время суток. Так работает фотореле, отключая свет при дневном свете и включая при отсутствии солнечного света.

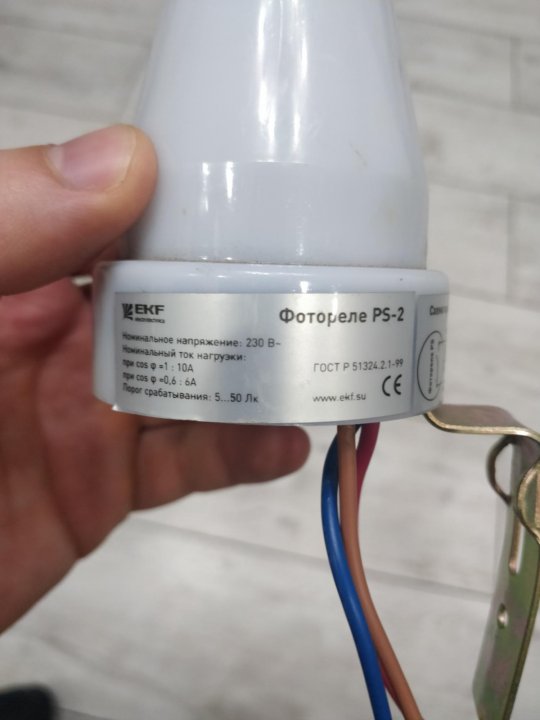

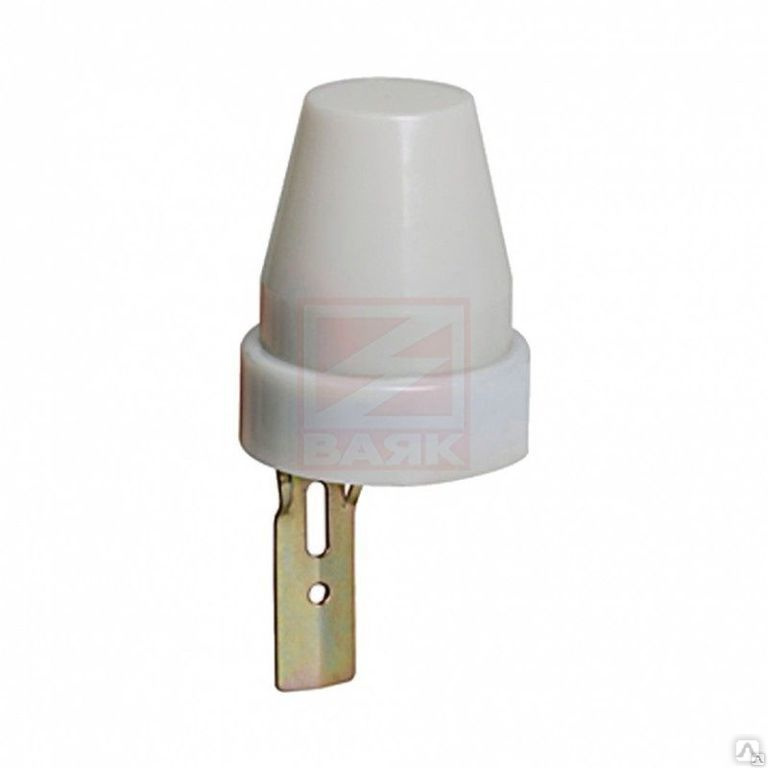

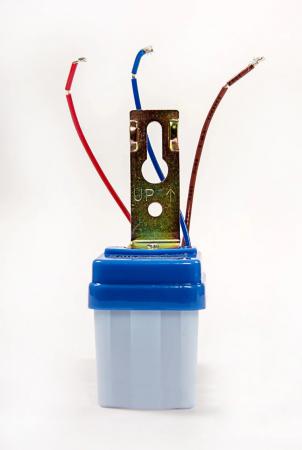

Компактное фотореле имеет простую конструкцию

Освещение: применение фотореле

Устройство управления освещением используется в частных домах, размещается на фонарях вдоль дорожек или возле входной двери. В парке, большом дачном участке и других просторных территориях также используют фотоэлементы. Прибор удобен для освещения парковок, дворов, рекламных конструкций и зоны видимости камер наружного наблюдения. Во всех случаях создается автоматизированная система, включающая свет с наступлением темноты. Это экономит электроэнергию и обеспечивает комфортность нужных зон.

Датчик движения может дополнять фотореле

Характеристики фотореле

При выборе устройства для управления освещением учитываются его характеристики. Производители выпускают обширный ассортимент устройств, отличающихся внешним видом, характеристиками, номинальным напряжением питания и другими параметрами. Поэтому при выборе стоит обратить внимание на следующие характеристики фотореле:

• вес и габариты устройства;
• температурные ограничения при эксплуатации;
сектор ответа
• ;
• мощность и энергопотребление;
частота сети
• для работы;
• номинальное напряжение для источника питания.

Приборы также делятся по типу переключаемых ламп. Простые модели часто рассчитаны на работу с обычными лампами накаливания или галогенными приборами. Для других вариантов светильника следует подобрать фотореле, мощность и характеристики которого соответствуют параметрам источника света.

Типы устройств

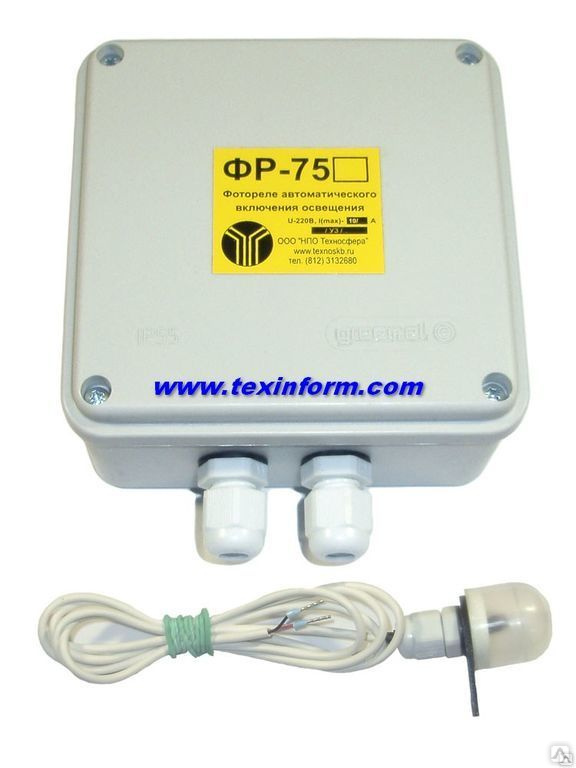

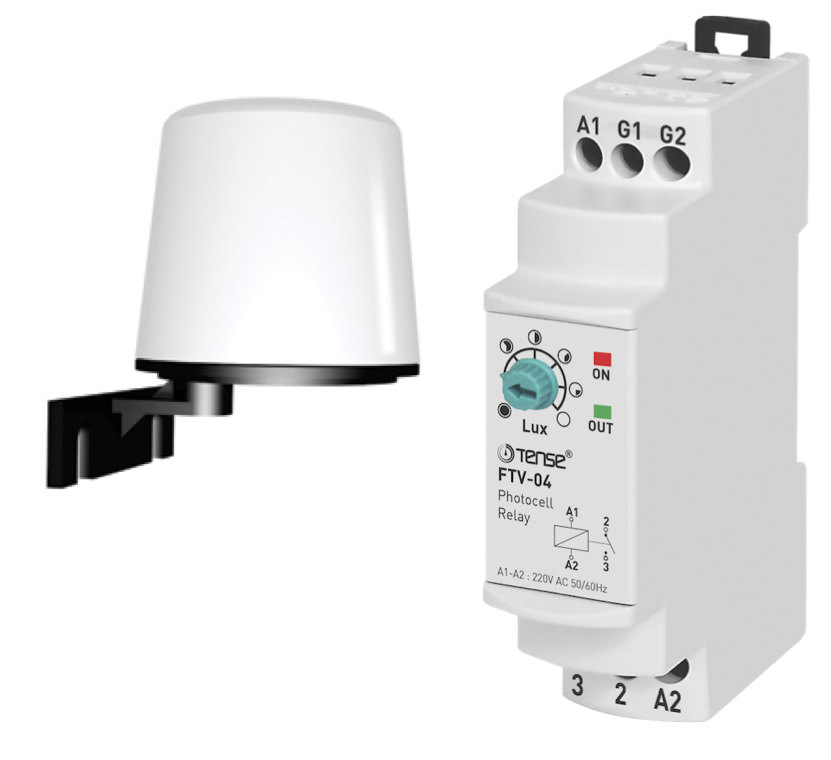

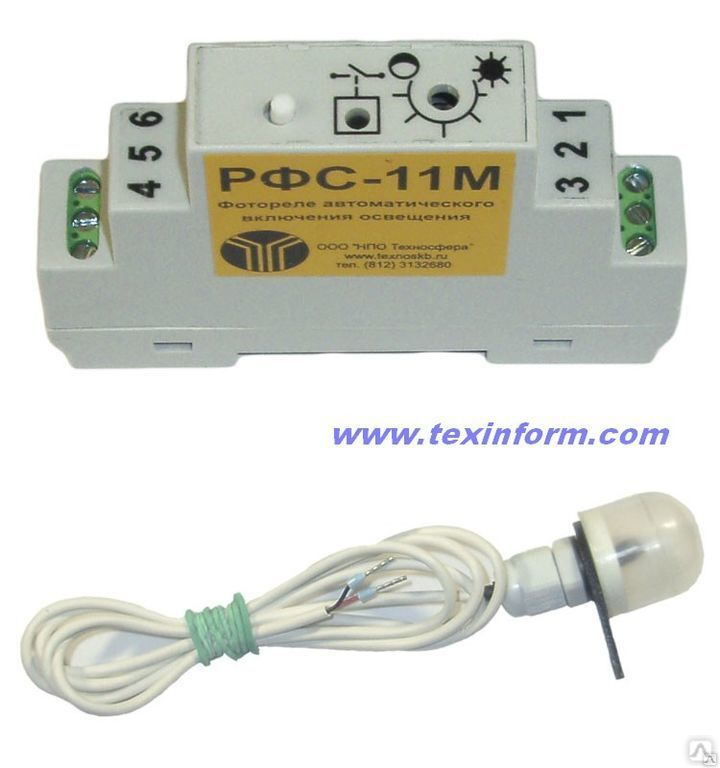

Фотореле широко используются в различных областях и в зависимости от этого устройства делятся на несколько типов. Для частного использования удобно фотореле со встроенным фотоэлементом. Они представляют собой единый блок, который закрепляется на улице. А также надежные и более функциональные модели, в которых есть встроенный фотоэлемент и таймер. В этом случае есть возможность управлять освещением по заданному временному режиму.

Пульт дистанционного управления прост в использовании.

Практические устройства могут управлять порогом. Модели с дистанционным управлением для удобного управления освещением. Эти виды являются базовыми, но есть варианты, предназначенные для работы в суровых и тяжелых условиях, например, на севере.

Приборы с датчиком движения/присутствия могут экономить энергию. Фотореле включает свет при приближении объекта, а при длительном отсутствии движения освещение выключается.

Производители

Качественные датчики света выпускаются производителями многих стран мира. При выборе стоит учитывать, что устройства отличаются номинальным напряжением питания. Оптимальные устройства, подключенные к сети в 220 в.

Основные марки:

• “Рубеж”;
• ЭКФ;
• ТДМ
• ИЕК;
• Гороз;
• Фибен

Стоимость приборов определяется типом чувствительного элемента, входящего в конструкцию. Эта деталь является наиболее ценной и обеспечивает качественную работу устройства. На стоимость изделий также влияют габариты, характеристики и марка производителя.

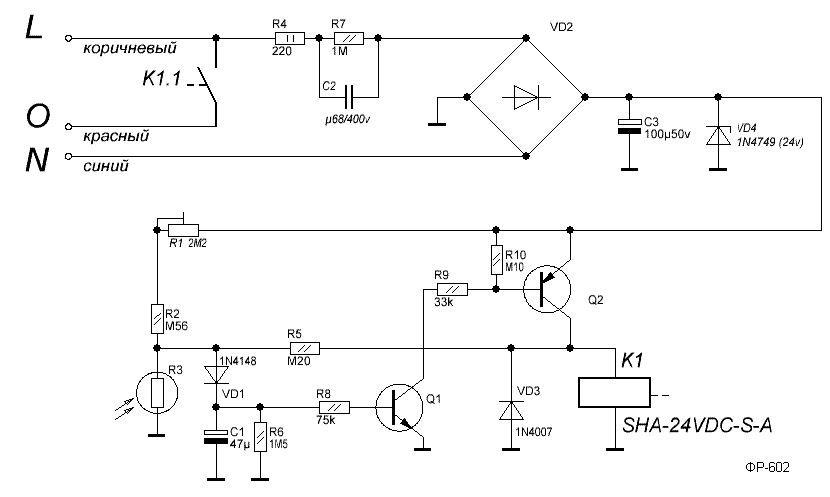

Фотореле ИЭК ФР-601, 602, 606, 603: сравнение и характеристики

Производитель ИЭК выпускает обширную линейку датчиков освещенности, отличающихся внешним видом, характеристиками и другими параметрами. По данным таблицы легко сравнить популярные модели.

Модели фотореле различаются по форме и внешнему виду. Эти четыре варианта оптимальны для управления уличным освещением и отличаются простой схемой подключения. Устройства устанавливаются снаружи, но есть модели для монтажа внутри. При этом на улице только датчик.

Как подключить прибор к уличному фонарю: схемы и принципы

При подключении простого прибора необходимо ознакомиться с его конструкцией. Основным элементом является фотодиод, который может располагаться снаружи или внутри корпуса. В первом случае датчик монтируется на улице, а электронный блок подключается к электрощиту в помещении. При внутреннем расположении чувствительной части устройство монтируется на улице.

Устройство небольшое и легко монтируется.

Знание конструктивных особенностей устройства позволяет максимально эффективно подключить его к фонарю. Поэтому важно определиться с типом фотореле, приобрести качественное устройство, выбрать схему, а затем приступать с подключением датчика.

Фотореле на схеме

Правильная схема подключения значительно облегчает самостоятельный монтаж устройства. На электрической схеме фотодиод представлен в виде графического обозначения, представляющего собой треугольник на оси симметрии со стрелками, направленными вверх и вниз. На простых схемах устройство может быть обозначено в виде круга или прямоугольника с надписью «FR».

Стрелки на схеме символизируют отражение света.

Соединение

Кронштейн с устройством устанавливается в затененном месте. Листва деревьев, навесы, осадки не должны влиять на работу устройства. После определения места нужно узнать количество светильников, для которых необходим контроль. На один источник света монтируется одно фотореле. Если используется большое количество источников света, лучше всего использовать контроллер. Он получает сигнал от фотодатчика и позволяет управлять несколькими светильниками одновременно.

Подключение одной лампы очень простое.

В конструкцию устройства могут быть включены клеммы, что упрощает подключение. Они необходимы для зажима проводов. Кабель каждого цвета подключается к соответствующему проводу светильника и цепи питания. Если клемм нет, установите распределительную коробку. Корпус устройства должен быть защищен от влаги и атмосферных осадков. Известные производители указывают на упаковке или в инструкции схему подключения элемента.

Сборка и подключение фотоэлемента своими руками

Создайте простое устройство для управления освещением, просто сделайте это сами. В зависимости от необходимого уровня функциональности и навыков можно использовать как простые, так и сложные схемы. В любом случае нужно использовать качественные детали и предусмотреть защиту элемента от климатических воздействий.

Комплектующие

Для сборки необходимо подготовить все необходимые детали. Простой вариант фотореле включает в себя такие компоненты, как:

• фоторезистор;
Устройство
• Q6004LT;
Резистор обычного типа
• .

Схема подключения и подключения устройства проста и включает минимум деталей. Устройство при этом получает питание от сети 220 В, а принцип работы заключается в постепенном увеличении амплитуды напряжения до 40 В. При достижении этой отметки срабатывает фотореле и загорается свет.

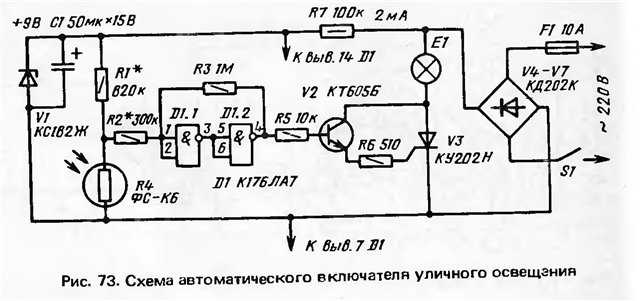

Схема

Сборка простого датчика освещенности предполагает определение уровня мощности и характеристик устройства. Предварительно составьте схему соединений и подключений к светильнику. Чтобы использовать одно фотореле для нескольких источников света, необходимо использовать контроллер.

Простая схема требует минимальных знаний в области электричества

Сборка и установка

В этой схеме отсутствует блок питания, что делает процесс сборки простым. Уровень мощности можно увеличить за счет использования устройства с более высокими характеристиками. Все компоненты соединяются с помощью кабеля, а для настройки используется резистор сопротивлением 40 кОм.

Использование мощного устройства Q6004LT позволяет подключать к собранному устройству нагрузку мощностью до 500 Вт. А использование в схеме дополнительного радиатора позволит увеличить мощность до 750 Вт. В дальнейшем можно применить квадрак, который будет иметь рабочие токи 6, 8, 10 или 15 А.

Эксплуатация освещения

При эксплуатации системы освещения, в которой присутствует фотореле, важно обеспечить надежность корпуса устройства. В противном случае атмосферные осадки приведут устройство в негодность, а управление освещением будет невозможно. Поэтому важно выбрать качественное фотореле с надежным корпусом, защищающим электрические элементы от климатических воздействий.

Фотореле позволяет создать красивую подсветку

При установке обязательно соблюдать правила работы с электроприборами. Это позволяет избежать травм. В результате легко создать надежную и экономичную систему уличного освещения.

Для регулировки датчика освещенности используйте специальный регулятор, расположенный в нижней части устройства. Средняя позиция оптимальна, но можно повысить эффективность. Настройка зависит от личных предпочтений. Например, с максимальным фотоэлементом он сработает в начале заката и включится свет.

Неисправности фотореле и их устранение

Правильно подобранный датчик обеспечит комфортное управление освещением, но иногда возникают и неисправности. Одной из самых распространенных является ситуация, когда свет на улице включается в дневное время суток. Возможная причина кроется в том, что некоторые объекты препятствуют солнечному свету, либо создавая тень, либо обеспечивая поток света.

Фотореле, устанавливаемое над светильником

Для корректной работы необходимо установить датчик над осветительным прибором. Свет от фонарика не должен падать на устройство. Попадание воды внутрь датчика может вызвать самые разные проблемы, например, поломку, мигание элемента. В этом случае нужно заменить устройство на новое, но обязательно учитывать надежность и герметичность корпуса, выбирать место.

Преимущества и недостатки

Фотореле удобно для различных объектов, требующих управления освещением. Устройство позволяет экономить электроэнергию, отключая лампы в нужный момент. Это основное преимущество товара. А также стоит учесть и простоту монтажа, возможность подключения нескольких светильников к одному датчику и простоту эксплуатации. Наличие таймера и датчика движения делает устройство более функциональным. Во время использования датчик не требует постоянного внимания. Чтобы получить все преимущества, важно правильно установить фотореле и выбрать качественный элемент.

Устройство с таймером очень удобно

Фотореле – элемент цепи электрического освещения на улице. Поэтому при подключении требуется правильная установка. В противном случае будут неисправности, поломки и неполадки, которые приведут к дополнительным затратам. А еще важно подобрать фотодатчик, соответствующий характеристикам светильников и требуемому уровню функциональности.

Видеорекомендации позволяют более эффективно освоить особенности выбора и эксплуатации фотореле. В следующем видео показано простое устройство, эффективное для частного использования.

Видео: принцип выбора и работа фотореле

Управление освещением с помощью фотореле – эффективный способ снижения энергопотребления на уличное освещение или другие объекты. Датчик, параметры которого соответствуют потребностям, прост в установке и имеет ряд преимуществ. Знание принципа работы устройства позволит сделать правильный выбор.

Фотореле 2. Схема фотореле и правила подключения. Фотореле для уличного освещения

Автоматизация подачи освещения в квартиру, в дом или на улицу достигается за счет применения фотореле. При правильной настройке он будет включать свет с наступлением темноты и выключать в светлое время суток. Современные устройства содержат настройку, с помощью которой можно установить реакцию в зависимости от освещенности. Они являются составной частью системы «умный дом», которая берет на себя значительную часть обязанностей владельцев. Схема фотореле, прежде всего, содержит резистор, изменяющий сопротивление под действием света. Его легко собрать и настроить своими руками.

Принцип работы

Схема включения фотореле включает в себя датчик, усилитель и фотопроводник ПР1, изменяющий сопротивление под действием света. Это изменяет количество электрического тока, проходящего через него. Сигнал усиливается составным транзистором VT1, VT2 (схема Дарлингтона), а с него поступает на исполнительный механизм, которым является К1.

В темноте сопротивление фотодатчика составляет несколько мОм. Под действием света она снижается до нескольких кОм. При этом транзисторы VT1, VT2 открываются, включая реле К1, управляющее цепью нагрузки через контакт К1.1. Диод VD1 не пропускает ток самоиндукции при выключенном реле.

Несмотря на свою простоту, схема фотореле обладает высокой чувствительностью. Для его установки на необходимый уровень используется резистор R1.

Напряжение питания выбирается по параметрам реле и составляет 5-15 В. Ток обмотки не превышает 50 мА. Если вам нужно его увеличить, вы можете использовать более мощные транзисторы и реле. Чувствительность фотореле увеличивается с увеличением напряжения питания.

Вместо фоторезистора можно установить фотодиод. Если нужен датчик с повышенной чувствительностью, применяют схемы с фототранзисторами. Их использование целесообразно в целях экономии электроэнергии, так как минимальный предел работы обычного прибора составляет 5 лк, когда окружающие предметы еще различимы. Порог 2 лк соответствует глубоким сумеркам, после которых темнота наступает через 10 минут.

Фотореле желательно использовать даже при ручном управлении освещением, так как можно забыть выключить свет, а датчик «позаботится» об этом самостоятельно. Его легко установить, а цена вполне доступна.

Характеристики фотоэлемента

Выбор фотореле определяется следующими факторами:

• чувствительность фотоэлемента;
• напряжение питания;
• коммутируемая мощность;
• внешняя среда.

Чувствительность характеризуется как отношение генерируемого фототока к величине внешнего светового потока и измеряется в мкА/лм. Она зависит от частоты (спектральная) и силы света (интегральная). Для управления освещением в быту важна последняя характеристика, зависящая от суммарного светового потока.

Номинальное напряжение указано на корпусе устройства или в сопроводительном документе. Устройства иностранного производства могут иметь другие стандарты напряжения питания.

Нагрузка на его контакты зависит от мощности ламп, к которым подключено фотореле. Схемы фотореле освещения могут предусматривать прямое включение светильников через контакты датчиков или через пускатели при большой нагрузке.

На открытом воздухе сумеречный выключатель находится под герметичной прозрачной крышкой. Он защищен от влаги и атмосферных осадков. При работе в холодное время года используется подогрев.

Заводские модели

Раньше схема фотореле собиралась вручную. Сейчас в этом нет необходимости, так как устройства подешевели, а функционал расширился. Их используют не только для наружного или внутреннего освещения, но и для управления поливом растений, системой вентиляции и т. д.

1. Фотореле ФР-2

Сборные модели широко применяются в устройствах автоматики, например, для управления уличным освещением. Часто можно увидеть днем ​​горящие фонари, которые забыли выключить. С фотодатчиками нет необходимости в ручном управлении освещением.

Схема фотореле ФР-2 промышленного производства предназначена для автоматического управления уличным освещением. Здесь же находится реле К1. Фоторезистор ФСК-Г1 с резисторами R4 и R5 подключен к базе транзистора VT1.

Питание осуществляется от однофазной сети 220 В. При малой освещенности сопротивление ФСК-Г1 велико и сигнала на базе VT1 недостаточно для его открытия. Соответственно транзистор VT2 тоже закрыт. Реле К1 находится под напряжением и его рабочие контакты замкнуты, оставляя свет включенным.

При увеличении освещенности до пороговой сопротивление фоторезистора уменьшается и открывается, после чего реле К1 выключается, размыкая цепь питания лампы.

2. Типы фотореле

Выбор моделей достаточно велик, чтобы можно было выбрать подходящую:

• с выносным датчиком, расположенным снаружи корпуса изделия, к которому подключаются 2 провода;
• люкс 2 – устройство с высоким уровнем надежности и качества;
• фотореле с питанием 12 В и нагрузкой не выше;
Модуль
• с таймером, устанавливаемый на DIN-рейку;
• Устройства МЭК отечественного производителя с высоким качеством и функциональностью;
• АЗ 112 – автомат повышенной чувствительности;
• ABB, LPX — надежные производители устройств европейского качества.

Способы подключения фотореле

Перед покупкой датчика необходимо рассчитать потребляемую лампами мощность и взять ее с запасом 20%. При значительной нагрузке схема уличного фотореле предусматривает дополнительную установку электромагнитного пускателя, обмотка которого должна включаться через контакты фотореле, а нагрузка – силовыми контактами.

Для дома этот способ используется редко.

Перед установкой проверяется напряжение сети ~220 В. Подключение осуществляется от автоматического выключателя. Фотодатчик устанавливается таким образом, чтобы на него не падал свет от фонаря.

В устройстве используются клеммы для подключения проводов, что упрощает установку. Если их нет, используется распределительная коробка.

За счет использования микропроцессоров схема соединения фотореле с другими элементами приобрела новые функции. В алгоритм действий добавлены таймер и датчик движения.

Удобно, когда свет автоматически включается, когда человек проходит по лестничной площадке или по дорожке сада. Причем операция происходит только в темное время суток. Благодаря использованию таймера фотореле не реагирует на свет фар проезжающих машин.

Самая простая схема подключения таймера с датчиком движения – последовательная. Для дорогих моделей разработаны специальные программируемые схемы, учитывающие различные условия эксплуатации.

Фотореле уличного освещения

Для подключения фотореле на его корпус наносится схема. Его можно найти в документации устройства.

Из устройства выходят три провода.

1. Нулевой проводник – общий для ламп и фотореле (красный).
2. Фаза – подключена к входу устройства (коричневый).
3. Потенциальный проводник для подачи напряжения от фотореле к лампам (синий).

Устройство работает по принципу прерывания или переключения фаз. Цветовая кодировка может варьироваться от производителя к производителю. При наличии в сети заземляющего проводника он не подключается к устройству.

В моделях со встроенным датчиком, который находится внутри прозрачного корпуса, работа уличного освещения автономная. Его нужно только запитать.

Варианты с выносом датчика применяются, когда электронную начинку фотореле удобно разместить в щите управления с другими устройствами. Тогда нет необходимости в отдельно стоящей установке, протягивании силовой проводки и обслуживании на высоте. Электронный блок размещается внутри помещения, а датчик выносится наружу.

Особенности фотореле для уличного освещения: схема

При установке фотореле на улице необходимо учитывать несколько факторов.

1. Наличие напряжения питания и соответствие мощности контактов и нагрузки.
2. Не устанавливайте устройства вблизи легковоспламеняющихся материалов и в агрессивных средах.
3. Основание устройства расположено внизу.
4. Качающиеся предметы, например ветки деревьев, нельзя размещать перед датчиком.

Электропроводка осуществляется через наружную распределительную коробку. Он закреплен рядом с фотореле.

Выбор фотоэлемента

1. Возможность регулировки порога срабатывания позволяет настроить чувствительность датчика в зависимости от времени года или в пасмурную погоду. В результате экономится электроэнергия.
2. Минимум трудозатрат при монтаже фотореле со встроенным чувствительным элементом. Он не требует специальных навыков.
3. Реле с таймером хорошо запрограммировано под свои нужды и работу в заданном режиме. Вы можете настроить прибор так, чтобы он выключался ночью. Индикация на корпусе устройства и кнопочное управление облегчают настройку.

Вывод

Использование фотореле позволяет автоматически контролировать период включения ламп. Сейчас уже нет необходимости в профессии фонарщика. Схема фотореле без участия человека по вечерам включает свет на улицах и выключает утром. Приборы могут управлять системой освещения, что увеличивает ее ресурс и упрощает эксплуатацию.

Фотореле типа ФР-2 (ФР-2М)

Назначение

Фотореле ФР-2 (ФР-2М) предназначены для автоматического включения и выключения освещения, а также в качестве элемента управления для управления другими объектами.

Разработчик: Специальное конструкторско-конструкторское бюро комплектных низковольтных устройств защиты и систем автоматизации электроэнергетики (СПКТБЭ), входившее в состав производственного объединения «Средазэлектроаппарат».
Производители: Ташкентский электротехнический завод, являвшийся головным предприятием производственного объединения «Средазэлектроаппарат».
Реле ФР-2 предположительно было разработано и запущено в производство в 1975 году. В 1990 году был разработан модернизированный вариант реле, который получил название ФР-2М, модернизированное реле отличалось от ФР-2 своей элементной базой. Необходимость модернизации реле возникла в связи с тем, что германиевые транзисторы МП-26А (основа реле ФР-2) были сняты с производства. Микросхема К554САЗ стала основой модернизированного реле.
В каком году сняты с производства реле ФР-2 (ФР-2М) неизвестно. Реле изготавливались по ТУ 16-523.283-75.

Аппаратура (аппаратура), в которой применялось реле

Устройство и принцип работы

Все элементы фотореле ФР-2 (ФР-2М) смонтированы на печатной плате, установленной на пластиковом основании и покрыты съемный кожух, предохраняющий установку от механических повреждений и предохраняющий от случайного контакта с токоведущими частями.
Корпус реле выполнен из прозрачного пластика, с помощью краски нанесены товарный знак (логотип) изготовителя, тип и климатическое исполнение фотореле, номер технического состояния, которому соответствует фотореле и цоколевка в теме.
В основании имеются клипсы для безкольцевого крепления внешних проводов и пружинные защелки для крепления корпуса.
Датчик освещенности (фоторезистор) может быть расположен под кожухом на печатной плате или вынесен и подключен к входной клемме.

Как уже было сказано выше, Ташкентский электротехнический завод выпускал реле ФР-2 и ФР-2М, отличавшиеся своей схемотехникой. Ниже приведено описание схем фотореле и принцип их работы.

Фотореле ФР-2.

Схема фотореле ФР-2 состоит из чувствительного органа (датчика света), усилительного элемента, собранного на транзисторах и исполнительного реле.
В качестве датчика освещенности используется герметичный фоторезистор, значение сопротивления которого изменяется в зависимости от окружающего освещения.
Исполнительное реле – реле постоянного тока РПУ-2, в котором имеется 2 нормально разомкнутых (2р) контакта для управления внешними цепями.
Реле ФР-2 работает следующим образом.
С увеличением освещенности (рассвета) сопротивление датчика ФС в цепи базы транзистора Т1 уменьшается, соответственно увеличиваются токи в цепи эмиттер-коллектор транзисторов Т1, Т2. Транзисторы открываются, транзистор Т2 шунтирует обмотку исполнительного реле Р. Якорь реле исчезает, его контакты размыкают цепь питания катушки аппарата, управляющего фидером освещения.
Снижение освещенности в вечернее время приводит к увеличению сопротивления датчика освещенности, при этом токи базы в цепи эмиттер-коллектор транзисторов Т1, Т2 уменьшаются, и они закрываются. Реле R срабатывает и замыкает цепь освещения. Порог срабатывания схемы регулируется переменным резистором R4.

Т1, Т2 – транзистор МП-26А; R1 – резистор МЛТ-0,5 – 10 кОм; R2 – резистор МЛТ-0,5 – 1 кОм; ФС – фоторезистор ФСК-Г1; R4 – подстроечный резистор СП3-9100 кОм; R5 – резистор МЛТ-0,5 – 33 кОм; R6 – резистор МЛТ-2 – 9,1 кОм; R7 – резистор МЛТ-2 – 6,8 кОм; С – конденсатор 1 мкФ х 160 В; В – диод Д226Б; Р – промежуточное реле РПУ-2-01200УЗБ.

Фотореле ФР-2М.

Схема фотореле ФР-2М состоит из измерительной части, представляющей собой несбалансированный мост на резисторах R1 – R4, и датчика освещенности БЛ, который используется в качестве фоторезистора.
Подстроечный резистор R4 обеспечивает изменение режима уставки, а плечевой делитель R1 – БЛ представляет собой сигнальную цепь, подключенную к прямому входу компаратора. Резистор R5 обеспечивает положительную обратную связь, переводя компаратор в режим триггера Шмитта. Выход компаратора через делители R7, R6 управляет транзистором VT, который включен параллельно выходному реле Р.
Вся схема устройства питается через двухполупериодный выпрямитель VD2 – VD5 и балластные резисторы R8, R9.
В качестве исполнительного реле используется реле постоянного тока РПУ-2М с двумя нормально разомкнутыми контактами.
Реле ФР-2М работает следующим образом.
При уменьшении освещенности сопротивление фоторезистора БЛ увеличивается, а напряжение на прямом входе 3 компаратора DA уменьшается. При достижении этого напряжения до напряжения на инверсном входе 4, снимаемого с подстроечного резистора R4, триггер переключает выход в нулевое состояние, которое через резистор R6 закрывает транзистор VT, при этом реле Р срабатывает, контакты Закрыть.
С увеличением освещенности сопротивление BL уменьшается, потенциал входа 3 увеличивается. При достижении потенциала на входе 4 компаратор переключает свой выход в единичное состояние, транзистор VT открывается и шунтирует обмотку реле Р, контакты размыкаются.

DA – микросхема К554САЗ; BL – фотосопротивление ФСК-Г1; VD1 – стабилитрон КС515А; VD2-5 – диоды КД209А; VT – транзистор КТ940А; Р – промежуточное реле РПУ-2-М1 1200УЗБ; С1 – конденсатор?; С2 – конденсатор?; R1, R2, R3 – резисторы МЛТ-0,125; R4 – подстроечный резистор?; R5, R6, R7 – резисторы МЛТ-0,125; Р8, Р9- резисторы МЛТ-2.

Условное обозначение фотореле ФР-2 (ФР-2М) расшифровывается следующим образом.
FR-2MHZ :
FR – F oto R едва;
2 – модификация;
М – модернизированный;
Х3 – климатическое исполнение (У, Т) и категория размещения (3) по ГОСТ 15150-69.
Рабочее положение фотореле ФР-2 (ФР-2М) в пространстве вертикальное, допускается отклонение до 5° в любую сторону.

Краткие технические характеристики

Входные параметры:
Номинальное напряжение питания: 220 В пост. тока или 220 В, 50 Гц
Выходные параметры:
Ток, коммутируемый контактами: 2 А
Напряжение на разомкнутых контактах: 220 В пост. или перем. Габаритные размеры: 113 х 55 х 114 (В х Ш х Г)
Масса: не более 420 г

Дополнительная информация (источники информации)

1. Отраслевой каталог 26.07.01-81. Фотореле типа ФР-2. Москва: Информэлектро, 1981 >>скачать
2. Отраслевой каталог 07.26.01-87. Фотореле типа ФР-2. Москва: Информэлектро, 1987 >>скачать
3. Отраслевой каталог 26.07.01-90. Фотореле типа ФР-2М. Москва: Информэлектро, 1990

1. Общие указания.
1.1. Электронное фотореле предназначено для работы совместно со светильниками наружного освещения, которые включаются последовательно в цепь питания светильника. ФР-2 обеспечивает включение и выключение нагрузки в зависимости от уровня естественной освещенности.
1.2. Работа ФР-2 осуществляется при различных уровнях естественной освещенности:
– при уровне менее 1 лк (+/- 0,5 лк) включается лампа фонаря,
– при уровне 4 лк ( +/- 0,5 лк) – выкл.
Если после включения освещения есть небольшая засветка фотодатчика, фотореле компенсирует ее самостоятельно. Нагрузка отключается, когда уровень естественного освещения датчика больше уровня искусственного освещения.
1.3. Для защиты от кратковременной посторонней засветки светильники отключаются при превышении уровня освещенности заданного уровня более 5 минут.
1.4. При покупке изделия с ФР-2 требуйте проверку его работоспособности.
2. Устройство фотореле ФР-2.
2.1. Конструктивно электронное фотореле смонтировано на текстолитовой печатной плате. Печатная плата установлена ​​внутри пластикового корпуса с соблюдением требований электробезопасности. Нагрузка и напряжение питания электронной платы подключаются через соединительные колодки.
3. Технические характеристики фотореле ФР-2 .

3.1.	Номинальное напряжение	В	220
3.2.	Номинальная частота	Гц	50
3.3.	Максимальный ток нагрузки	НО	8
3.4.	Напряжение нагрузки	В	220
3.5.	Мощность, потребляемая регулятором от сети, не более	Вт	3,5
3.6.	Уровень освещенности (при включении)	ОК	1 (+/-0,5)
3. 7.	Уровень освещенности (в выключенном состоянии)	ОК	4 (+/-0,5)
3.8.	Габаритные размеры, не более	мм	90x78x41
3.9.	Масса, не более	кг	0,15
3.10.	Допустимые колебания сетевого напряжения	%	+/- 10
3.11.	Температура окружающей среды	°С	-40..+60

4. Комплектность .
4.1. В комплект поставки электронного фотоэлемента входит
– фотореле ФР2 с выносным фотоэлементом, длина провода 1 м – 1 шт.,
– инструкция по эксплуатации – 1 шт.
5. Требования безопасности .
5.1. Отключение светильника от ФР-2, замена лампы в светильнике, замена предохранителя, перенастройка платы только после отключения фотореле от сети.
5.2. Во избежание выхода из строя ФР2 запрещается использовать в электронной плате самодельные предохранители и подключать нагрузку с током потребления, превышающим номинальный ток фотореле.

6. Подготовка фотореле ФР-2 к работе и порядок работы .
6.1. Установите фотореле ФР-2 так, чтобы фотоэлемент по возможности не попадал в зону искусственного освещения светильника. К вилке:
– провода питания электронной платы через колодку «Сеть ~ 220 В».
– питание нагрузки через блок “Нагрузка”.
7. Настройка фотореле .
7.1. Вы можете изменить настройку уровня дневного света, при которой выключатель освещения включает свет. Для ручной подстройки используется подстроечный резистор R6 («Ручная установка момента включения фотореле»). Если повернуть резистор по часовой стрелке, то фотореле включится при большем естественном освещении, а если против часовой стрелки, то при меньшем. Для автоматической настройки: в момент, когда естественное освещение соответствует выбранному уровню, нажать кнопку и удерживать ее до тех пор, пока индикатор не начнет мигать постоянным светом, а затем двойным миганием (примерно через 8…12 секунд), затем отпустить кнопка. Фотореле включится на вновь установленном уровне освещенности.
7.2. При необходимости возврата к заводским настройкам необходимо установить подстроечный резистор R6 («Ручная установка момента включения фотореле») в среднее положение (направление стрелки как на рис. ). Далее нажмите кнопку и удерживайте ее до тех пор, пока индикатор не замигает до постоянного свечения, затем до двойного мигания, и пока индикатор полностью не погаснет (примерно через 12 секунд), после чего отпустите кнопку.
7.3. При необходимости проверки исправности ламп накаливания в светильниках необходимо нажать кнопку программирования примерно на 4…8 секунд, дождавшись полного загорания индикатора, и отпустить кнопку. Для выключения ламп кратковременно (от 0 до 4 секунд) нажмите на кнопку.
7.4. После замены фотоэлемента необходимо настроить ФР-2 на включение при заданном уровне освещенности 1 лк, при этом при выключении автоматически устанавливается уровень освещенности 4 лк. Для регулировки необходимо установить подстроечный резистор R6 («Ручная установка момента включения фотореле») в среднее положение (направление стрелки как на рисунке). Поверните подстроечный резистор R2 («Калибровка нового фотодатчика») влево до упора, подайте питание на фотореле и медленно вращайте резистор R2 по часовой стрелке при уровне освещенности 1 лк (уровень освещенности контролируйте стрелкой Ю. -116 люксметр с фотоэлементом Ф55С или аналогичный) для включения реле. В момент щелчка реле прекратите вращение резистора R2 – срабатывает фотореле.
7.5. Для замены предохранителя необходимо отключить ФР-2 от сети, снять плату, заменить предохранитель на исправный.

Программирование режимов фотореле с помощью многофункциональной кнопки	Время удержания кнопки	Состояние индикатора
Перезапуск фотореле	от 0 до 4 с	Индикатор мигает
Режим проверки лампы	от 4 до 8 с	Индикатор горит
Программирование нового уровня освещенности для включения фотореле	от 8 до 12 с	Индикатор двойного мигания
Возврат к заводским настройкам уровня освещенности для включения фотоэлемента	Более 12 секунд	Индикатор выключен

8. Правила хранения .
8.1. Электронное фотореле должно храниться в сухом отапливаемом помещении при отсутствии кислотных, щелочных и других агрессивных примесей в воздухе при температуре от 5 до 40°С и относительной влажности не более 80%.
9. Гарантия .
9.1. Гарантийный срок на электронное фотореле ФР2 составляет 12 месяцев со дня покупки или 18 месяцев со дня выпуска.
9.2. Изготовитель обязуется осуществлять бесплатный ремонт в течение гарантийного срока при соблюдении потребителем требований по эксплуатации, изложенных в настоящей инструкции.
9.3. Гарантийному ремонту не подлежат фотореле ФР-2 с механическими повреждениями.
9.4. Гарантийный и послегарантийный ремонт осуществляется по адресу:
620100, г. Екатеринбург, ул. Сибирский тракт, д. 9/11, ООО «Элпро»

Фотореле типа ФР-7Э предназначено для автоматического включения и выключения по заданной освещенности уличного или общего освещения, отдельных рабочих мест и т. п., а также для использования в качестве составной части в устройствах промышленной автоматики.

Расшифровка ФР-7Е. Маркировка.

ФР-7Е

ФР – фотореле;
7 – модификация;
E – тип оболочки;

Технические характеристики реле ФР-7Э

Параметр	Значение
Напряжение номинальное, В	220
Допустимые колебания напряжения питания	-15…+10%
Номинальная частота питающей сети, Гц	50±1
Потребляемая мощность, Вт, не более	5
Номинальный ток при cosj ? 0,5, А	5
Коммутируемое напряжение, В	220 В перем. тока / 24 В пост. тока
Механическая прочность	1×10 6 циклов VO
Электрическая износостойкость	5×10 5 циклов VO
Номинальные режимы коммутации на одну контактную группу (количество коммутационных циклов, не менее), при cosj ? 0,5, А	0,1 А, при 12 В (не менее 5×105) 5 А, = 30 В (не менее 9×104) 5 А, ~ 220 В (не менее 9×104)
Допустимые режимы переключения	1000 замыканий до 10 А на время до 0,1 с, с отключением до 5 А, 245 В~ или 30 В= до 0,1 Гц
Дальность освещенности, при которой срабатывает фотореле, лк *	10…50
Задержка от кратковременного диммирования (освещения), с	15
Защита	IP 40 с передней панели
Длина кабеля фотодатчика, м	1,5
Габаритные размеры, мм, не более	45x70x100
Масса, кг, не более	0,3
*Диапазон устанавливается по предварительному заказу	5…10 лк

Устройство и работа реле ФР-7Э

Фотореле размещено в пластиковом корпусе. Корпус состоит из основания с контактными зажимами и крышки. Схема изделия собрана на печатной плате. Резистор подстройки порога фотореле установлен на передней панели.

Фаза сети 220В подключается к клемме 1, ноль подключается к клемме 2.

Фотодатчик подключается к клеммам 3, 4, а экран фотодатчика (белый выход) подключается к клемме 4

При включении питания, если освещенность датчика выше установленного порога, загорается светодиод на передней панели реле. Когда освещенность датчика падает ниже установленного порога, срабатывает выходное реле и светодиод гаснет.

Для установки кабеля с фотодатчиком при использовании специального картриджа необходимо:

• Открутить колпачок (поз. №1).
• Наденьте корпус сальника на кабель (поз. № 3), чтобы корпус фоторезистора (поз. № 2) зафиксировался в лепестках цанги. Затем закрутите крышку обратно.
• Подготовьте отверстие диаметром 16 мм; пропустите кабель через отверстие со стороны выводов; наденьте фиксирующую гайку (поз. № 4) на кабель и затяните ее на корпусе кабельного ввода.

ВНИМАНИЕ! Не допускается попадание света от источников, управляемых фотореле, во входное окно фотодатчика. Это приведет к некорректной работе фотореле. Загрязнение входного окна, механические повреждения фотоэлемента не допускаются. Порог устанавливается поворотом регулировочного винта на передней панели фотореле. непосредственно на клеммы нагрузки схему помехоподавления в виде последовательно соединенных резистора 100…200 Ом 2Вт и неполярного конденсатора 0,1…0,22 мкФ 630В. 9Схема подключения реле 0403 ФР-7Е Серия

1. Общие инструкции.
1.1. Электронное фотореле ФР-2 предназначено для работы совместно со светильниками наружного освещения, которые включаются последовательно в цепь питания светильника. Фотореле ФР2 обеспечивает включение и выключение нагрузки в зависимости от уровня естественного освещения.
1.2. Фотореле ФР-2 работает при различных уровнях естественной освещенности: при уровне менее 1 лк (+/- 0,5 лк) включается лампа лампы, при уровне 4 лк (+/- 0,5 лк) отключается выключено. Если после включения освещения есть небольшая засветка фотодатчика, фотореле компенсирует ее самостоятельно. Нагрузка отключается, когда уровень естественного освещения датчика больше уровня искусственного освещения.
1.3. Для защиты от кратковременной посторонней засветки светильники отключаются при превышении уровня освещенности заданного уровня более 5 минут.
1.4. При необходимости фоторелейный астрономический таймер позволяет отключать свет в ночное время на указанный пользователем период с 22 часов дня до 7 часов утра.
1.5. Фотореле ФР2 выполнено в пластиковом корпусе со степенью защиты IP54 и выносным фотодатчиком с длиной провода 1м со степенью защиты IP68.
2. Технические характеристики.
2.1. Номинальное напряжение, В (±10%) – 220
2.2. Номинальная частота, Гц – 50
2.3. Максимальный ток нагрузки, А – 8
2.4. Напряжение нагрузки, В – 220
2.5. Мощность, потребляемая регулятором от сети, Вт, не более – 5,5
2.6. Уровень освещенности, лк
– при включении 1(+/-0,5)
– при выключении 4(+/-0,5)
2. 7. Период времени, когда можно выключать светильники, ч, с 22 до 7 часов
2.8. Габаритные размеры, мм, не более – 90×78×41
2,9. Масса, кг, не более – 0,15
2.10. Температура окружающей среды, °С от – 45 … + 40
3. Комплектность.
3.1. В комплект поставки электронного фотоэлемента входят
– фотореле ФР-2 – 1 шт.,
– инструкция по эксплуатации – 1 шт.
4. Требования безопасности.
4.1. Отключение светильника от фотореле ФР2, замена лампы в светильнике, замена предохранителя, перенастройка платы только после отключения фотореле от сети.
4.2. Во избежание выхода из строя фотореле ФР-2 запрещается использовать в электронной плате самодельные предохранители и подключать нагрузку с током потребления, превышающим номинальный ток фотореле.
5. Устройство и работа фотореле ФР-2

5.1. Конструктивно электронное фотореле смонтировано на текстолитовой печатной плате. Печатная плата установлена ​​внутри пластикового корпуса с соблюдением требований электробезопасности. Нагрузка и напряжение питания электронной платы подключаются через соединительные колодки.
5.2. Работа фотореле. При снижении уровня освещенности до 1 лк контакты реле К1 замыкаются и включаются светильники наружного освещения. Затем в течение 10 минут фотореле находится в дежурном режиме и не реагирует на изменение освещенности (например, на прогрев ламп ДРЛ). Затем измеряется фактический уровень освещенности (с учетом возможной освещенности от включенных ламп) и сохраняется. В дальнейшем относительно этого уровня освещенности определяют уровень освещенности выключения светильников, при превышении которого фотореле отключает светильники, но только через 5 мин. Выдержка 5 минут используется для того, чтобы фотореле не выключилось от кратковременного постороннего освещения (например, от фар проезжающего автомобиля).
5.3. В целях экономии электроэнергии есть возможность выключать свет на ночь. Время отключения и последующего включения задается пользователем (см. схему программирования ночного отключения). Алгоритм ночного отключения основан на измерении продолжительности темного времени суток и согласовании его с реальным временем, поэтому в первые сутки после программирования или отключения питания фотореле режим ночного отключения работать не будет.
6. Подготовка фотореле ФР2 к работе.
6.1. Установите фотореле ФР-2 так, чтобы фотоэлемент по возможности не попадал в зону искусственного освещения светильника. К вилке:
– провода питания электронной платы через колодку «Сеть ~ 220 В».
– питание нагрузки через блок “Нагрузка”.
7. Настройка фотореле ФР-2 .
7.1. Вы можете изменить настройку уровня дневного света, при которой выключатель освещения включает свет. Для ручной подстройки используется подстроечный резистор R6 («Ручная установка момента включения фотореле»). Если повернуть резистор по часовой стрелке, то фотореле включится при большем естественном освещении, а если против часовой стрелки, то при меньшем. Для автоматической настройки: в момент, когда естественное освещение соответствует выбранному уровню, нажмите кнопку SB2 и удерживайте ее до тех пор, пока индикатор не начнет мигать постоянным светом, а затем двойным миганием (примерно через 8-12 секунд), затем отпустите кнопку Кнопка СБ2. Фотореле включится на вновь установленном уровне освещенности.
7.2. При необходимости возврата к заводским настройкам необходимо установить подстроечный резистор R6 («Ручная установка момента включения фотореле») в среднее положение (направление стрелки как на рис. ). Далее нажать кнопку SB2 и удерживать ее до тех пор, пока индикатор не замигает до постоянного свечения, затем до двойного мигания, и до полного погасания индикатора (примерно через 12 секунд), после чего отпустить кнопку SB2.
7.3. При необходимости проверки исправности ламп накаливания в светильниках необходимо нажать кнопку программирования SB2 примерно на 4…8 секунд, дождавшись полного загорания индикатора, и отпустить кнопку SB2. Для выключения ламп кратковременно (от 0 до 4 секунд) нажать кнопку SB2.
7.4. После замены фотоэлемента необходимо настроить ФР-2 У2 на включение при заданном уровне освещенности 1 лк, при этом уровень освещенности автоматически устанавливается на 4 лк при выключении. Для регулировки необходимо установить подстроечный резистор R6 («Ручная установка момента включения фотореле») в среднее положение (направление стрелки как на рисунке). Поверните подстроечный резистор R2 («Калибровка нового фотодатчика») влево до упора, подайте питание на фотореле и медленно вращайте резистор R2 по часовой стрелке при уровне освещенности 1 лк (уровень освещенности контролируйте стрелкой Ю. -116 люксметр с фотоэлементом Ф55С или аналогичный) для включения реле. В момент щелчка реле прекратите вращение резистора R2 – срабатывает фотореле.
7.5. Для замены предохранителя необходимо отключить фотореле ФР-2 У2 от сети, снять плату, заменить предохранитель на исправный.

Режимы программирования многофункциональной кнопки фотореле SB2	Время удержания кнопки SB2	Состояние индикатора
Перезапуск фотореле	от 0 до 4 с	Индикатор мигает
Режим проверки лампы	от 4 до 8 с	Индикатор горит
Программирование нового уровня освещенности для включения фотореле	от 8 до 12 с	Индикатор двойного мигания
Возврат к заводским настройкам уровня освещенности для включения фотоэлемента	Более 12 секунд	Индикатор выключен

Схема программирования отключения в ночное время.

Перед программированием выберите время ночного выключения и включения фотореле с 22 до 7 часов по внутренней шкале схемы. На внешней шкале диаграммы определите код, соответствующий данному времени. Например, время, когда лампа выключается в 1 час ночи и включается в 5 часов утра, соответствует кодовым значениям 7 и 15 (см. схему). Для программирования нажмите кнопку SB1, и индикатор начнет мигать. Отсчитайте количество вспышек, соответствующее первому значению кода (в примере 7) и кратковременно нажмите кнопку SB1. Далее продолжаем считать мигания индикатора, оставшиеся до второго значения кода (в примере до 15), и снова нажимаем кнопку SB1. Если программирование прошло успешно, светодиод загорится на 5 секунд. Если индикатор продолжает мигать, значит, кнопка SB1 была нажата неправильно. Подождите, пока индикатор перестанет мигать, и повторите процедуру. Алгоритм ночного отключения основан на измерении продолжительности темного времени суток и согласовании его с реальным временем, поэтому в первые сутки после программирования режим ночного отключения работать не будет. перестанет мигать. 8. Правила хранения.
8.1. Электронное фотореле ФР-2 должно храниться в сухом, отапливаемом помещении при отсутствии кислот, щелочей и других агрессивных примесей в воздухе при температуре от 5 до 40°С и относительной влажности не более 80%.

Домашняя автоматизация »Страница 6



Домашняя автоматизация »Страница 6

Использование Raspberry Pi для домашней автоматизации

Года два назад Фонд Raspberry Pi выпустил довольно интересное устройство — одноплатный компьютер, размер которого чуть больше банковской пластиковой карты по очень привлекательной цене . Новинка сразу завоевала огромную популярность, очередь предзаказов на нее растянулась на несколько месяцев.

Raspberry Pi был представлен в двух комплектациях: модель «А» и модель «В». Обе версии оснащены процессором Broadcom BCM2835 ARM11 с тактовой частотой 700 МГц и модулем оперативной памяти 256 МБ/512 МБ. Модель «А» оснащена одним портом USB 2. 0, модель «В» — двумя. Модель «В» имеет порт Ethernet. Процессор BCM2835 также включает в себя графическое ядро. Видеовыход осуществляется через композитный разъем RCA или через цифровой интерфейс HDMI…

Простые устройства дистанционного управления электроприемниками по телефону

В настоящее время уже существует множество промышленных устройств, которые управляются стандартом GSM (Global System for Mobile Communication) — цифровым стандартом мобильной связи или уже привычным мобильным телефоном. Это охранная сигнализация, различные шкафы управления промышленным оборудованием или просто отдельные розетки.

Внешне конструкция представляет собой обычный адаптер, который подключается к розетке. Включить нагрузку можно позвонив или отправив sms на мобильный телефон. Также возможно ручное управление с помощью двух кнопок, расположенных на передней панели. Коммутируемая такими розетками мощность в зависимости от модели находится в пределах 1 – 5 кВт, что позволяет включать практически любую нагрузку. Также доступны многоканальные розетки, которые позволяют независимо управлять несколькими нагрузками…

Пульт ДУ AYCT-102 для дачи и дома

Если вы еще не слышали о технологии дистанционного управления бытовой техникой COCO, то самое время с ней познакомиться! Ведь это самая доступная и простая система радиоуправления электроприборами и «умным домом».

Сердцем самого простого варианта системы является пульт AYCT-102. Он содержит радиопередатчик, работающий на частоте 433,92 МГц и позволяет управлять как отдельными электроприборами, включенными в розетки через радиоадаптеры, или освещением, используя миниатюрные встроенные приемники, так и группами электроприборов. Например, одновременно с несколькими электрическими жалюзи или группой точечных светильников, расположенных в разных частях участка.

Пульт AYCT-102 предназначен для работы на 16 каналах, разделенных на четыре подгруппы. Это упрощает управление группами устройств. ..

Блок защиты от протечек – промышленные датчики и самодельные приборы

Вода найдет дырку. Эта поговорка известна всем. Самое главное, что это подтверждается, пусть и не очень часто, но последствия могут быть самыми плачевными. Здесь мы поговорим о том, чем чревата протечка водопроводных или канализационных труб в квартире. Часто об этих случаях мы узнаем от разгневанного соседа, живущего этажом ниже.

И, как правило, затопление нижних соседей происходит как раз после того, как они сделали дорогой ремонт, потому что больше они сейчас ничем не занимаются. Здесь можно увидеть что угодно: провисший и обрушившийся натяжной потолок, обои за стенами, наплавленный паркет или вспученный линолеум, под которым настелили теплый пол. И совсем нехорошо, чтобы потоп пошел на электропроводку.

Начинается составление актов, обращение в суды и домоуправляющие компании. Повторный ремонт делается, естественно, за счет верхнего соседа. А про испорченные отношения и потраченные нервы…

Розетки электрические с таймером

Розетка с таймером – один из самых полезных и в то же время доступных элементов домашней автоматизации. Такое простое устройство может быть очень полезным для вас.

Розетка с таймером может включить обогреватель задолго до вашего прихода, обеспечить комфортную температуру, а также управлять устройствами по расписанию. Например, обитателям аквариумов и террариумов нужно включать свет и компрессор только в определенное время. Также, при длительном отсутствии дома, таймерная розетка с функцией случайного включения, позволит создать эффект присутствия в доме, что послужит определенной защитой для вашего дома. В этих и многих других случаях розетки с таймером просто незаменимы! Таймеры бывают двух типов: электронные и механические. Механические таймеры проще в эксплуатации. Они заняты работой программы …

Самое экономичное электрическое отопление дома

Летом лучше приготовить сани, а также систему отопления дома или на даче. Не стоит откладывать «на потом» решение этого жизненно важного вопроса. Ведь осенние холода могут прийти внезапно, и важно, чтобы погода не застала вас врасплох.

Собственники домов, у которых есть газ, но у которых нет проблем с отоплением и горячей водой, могут закрыть эту статью и заниматься своими делами. Эта статья для людей, которые хотят сделать самое экономичное электроотопление в доме, но мощности, выделенной на их дом (предел разрешенной мощности), не хватает для подключения нескольких отопительных приборов и других бытовых приборов.

А покупка дополнительной электроэнергии у энергетиков невозможна из-за неоправданно высокой стоимости или физического отсутствия избыточной мощности из-за старых трансформаторных подстанций. Какая электрическая система отопления самая…

Пример совместного использования регулятора напряжения с оптимизатором нагрузки ОЭЛ-820

Так уж получилось, что напряжение электросети в селах и поселках часто не соответствует ГОСТу, и, как правило, в меньшую сторону . Вместо положенных 220 Вольт в розетке у нас менее 200 В. А в периоды массового приезда дачников или когда на улице прохладно и включены электрообогреватели, напряжение в сети падает еще значительнее.

В такой ситуации важно обеспечить надежную и безопасную работу систем жизнеобеспечения дома. Для этого приходится использовать сетевой стабилизатор напряжения — простой и доступный способ поддержания напряжения домашней электросети в рамках ГОСТ.

Однако если питать от него все электроприборы, имеющиеся в доме, то мощность устройства должна быть очень большой. Такой стабилизатор требует места для установки в сухом отапливаемом помещении, да и стоит он очень дорого…

Фоторелейные схемы управления освещением

Одной из задач, выполняемых с помощью фотодатчиков, является управление освещением. Такие схемы называются фотореле, чаще всего это простое включение освещения в темное время суток. Для этого радиолюбителями было разработано множество схем, вот некоторые из них.
