15 наиболее распространенных операций на фрезерном станке
Содержание статьи:
Фрезерный станок можно найти почти в каждом механическом цехе или производственном предприятии, а работающие на нем машинисты выполняют целый ряд операций резания для получения готовых деталей. Одной из основных причин популярности процесса фрезерования является его способность снимать больше материала за один рез, чем одноточечные режущие инструменты на токарном, фрезерном или строгальном станке.
Ниже перечислены пятнадцать операций фрезерования, которые можно выполнить на одном из многих типов фрезерных станков. Хотя этот список не является исчерпывающим, он охватывает большинство из них.
- Торцевое фрезерование
Операция торцевого фрезерования является одной из самых простых. Размеры заготовки определяют размер и тип торцевой фрезы. Зубья находятся снаружи и выполняют большую часть работы, в то время как режущая кромка на торце снимает небольшое количество материала, оставшегося после пружинения заготовки или фрезы, обеспечивая лучшую обработку поверхности.
Операция торцевания используется только на плоских поверхностях, перпендикулярных оси фрезы. При этом материал удаляется путем вращения торцовочного инструмента против часовой стрелки, когда стол подает заготовку поперек фрезы.
Торцевое фрезерование может быть установлено как на вертикальном, так и на горизонтальном фрезерном станке с фрезой, закрепленной на оправе.
- Плоскостное фрезерование
Плоскостное фрезерование – еще один распространенный вид, при котором получается простая, плоская, горизонтальная поверхность, параллельная оси вращения плоской фрезы. Операция также называется фрезерованием плиты или фрезерованием поверхности, выполняется на горизонтально-фрезерном станке с плоской фрезой, установленной на оправке.
Оператор устанавливает глубину резания, вращая винт вертикальной подачи, чтобы поднять стол. После определения правильной подачи и скорости стол перемещается вдоль оси X во вращающуюся фрезу для удаления материала.
- Боковое фрезерование
Если вы пытаетесь получить плоскую вертикальную поверхность в заготовке, вам подойдет боковое фрезерование. Режущий инструмент закрепляется на горизонтальной оправке, и стол поднимается для определения глубины реза для фрезерования пазов или чего-либо с вертикальной стенкой.
Хотя размер, тип и диаметр боковой фрезы зависит от вида обработки, следует помнить, что нужно использовать фрезу наименьшего диаметра, которая будет работать правильно, и обеспечить достаточный зазор между опорой оправки и заготовкой или тисками, чтобы свести изгиб фрезы к минимуму.
- Фрезерование в стойке
Фрезерование в стойках используется, когда за один рез необходимо обработать две или более параллельные вертикальные поверхности. Для этого две боковые фрезы устанавливаются на горизонтальном фрезерном станке на одной оправе. Они удерживаются друг от друга распорным хомутом того же размера, что и параллельные стороны, так что они “опираются” на заготовку для получения плоской вертикальной поверхности.
Операцию можно использовать для вырезания шлицев, квадратов или шестигранников на торце круглой детали.
- Групповое фрезерование
При групповом фрезеровании две или более фрез закрепляются на одной оправке для одновременной обработки нескольких поверхностей. Как правило, фрезы разного диаметра, формы или ширины устанавливаются на оправке с помощью распорных хомутов. Комбинация определяется требованиями детали и практически не ограничена.
Групповое фрезерование экономит время обработки и часто используется в повторяющихся работах. Скорость резания группы фрез рассчитывается по фрезе с наибольшим диаметром.
- Угловое фрезерование
Фрезерование под углом может быть выполнено несколькими различными способами: с помощью фрез специальной формы, установленных на горизонтальной оправке, с помощью концевых фрез, заточенных под определенный угол, или путем наклона головки фрезерного станка на нужный угол.
Угловая фреза для горизонтального фрезерного станка может быть заточена под двойной угол для изготовления таких деталей, как V-образные блоки.
- Фрезерование по форме
Процесс фрезерования по форме позволяет обрабатывать контуры, состоящие из кривых и прямых линий, за один рез. Формообразующие фрезы затачиваются по форме контура заготовки и используются как на вертикальных, так и на горизонтальных фрезерных станках. Иногда контур шлифуется на одноточечной летучей фрезе.
Неправильные формы могут быть выпуклыми, вогнутыми или любой другой формы и обычно проверяются с помощью шаблономера. После обработки сформированная поверхность проверяется шаблономером. Скорость подачи и частота вращения шпинделя при фрезеровании форм обычно на 20-30% ниже, чем при обычном фрезеровании.
- Торцевая фреза
Концевые фрезы — это стандартные вертикальные фрезерные режущие инструменты, создающие вертикальную, горизонтальную или угловую плоскую поверхность.
Концевые фрезы можно держать в стандартных держателях или цангах. (В цанге следует держать только односторонние концевые фрезы). Две наиболее распространенные концевые фрезы – двухфланцевые и четырехфланцевые. Большинство механиков используют для обработки алюминия концевые фрезы с 2 фланцами из быстрорежущей стали, так как фланцы меньше забиваются стружкой. Для резки стали рекомендуется использовать 4-флейтовые концевые фрезы с пониженной скоростью резания.
Концевые фрезы идеально подходят для нарезания различных пазов, канавок и шпоночных канавок. Торцевые фрезы можно затачивать несколько раз, что делает их экономичным режущим инструментом.
- Обычное фрезерование и фрезерование с подъемом
Ни одна статья о фрезерных операциях не будет полной без обсуждения обычного фрезерования и фрезерования с подъемом. Очень важно понять, как изменяется режущая способность фрезы при изменении направления подачи.
Обычное фрезерование, называемое также фрезерованием вверх, представляет собой вращение фрезы против направления подачи стола.
И наоборот, при фрезеровании с подъемом, называемом также фрезерованием вниз, фреза вращается по направлению подачи стола. В одном случае инструмент стремится забраться на деталь, а в другом – отойти от среза.
За исключением легких чистовых резов, обычное фрезерование является более безопасным из этих двух операций.
- Фрезерование пилой
При этой операции тонкие фрезы делают узкий паз в заготовке или разрезают ее на две части. Подачи и скорости будут медленнее, так как спешка может привести к поломке фрезы, похожей на лезвие. Заготовку можно удерживать в тисках или зажимать непосредственно на рабочем столе, при этом резец располагается прямо над одним из Т-образных пазов.
- Фрезерование шпоночных пазов, канавок и прорезей
Фрезерование шпоночных пазов производится на вертикальном и горизонтальном фрезерном станке. Стандартные шпоночные пазы обрабатываются на валу с помощью боковой фрезы на горизонтально-фрезерном станке или концевой фрезы на вертикально-фрезерном.
- Зуборезные работы
Зубонарезание может выполняться с помощью фасонной фрезы, установленной на горизонтальной оправке, или концевой фрезы, заточенной под нужный профиль и закрепленной в вертикальном шпинделе. Профиль фрезы точно подходит к зубчатому пространству шестерни, и зубья шестерни с одинаковым шагом обрабатываются на заготовке шестерни путем удержания заготовки на универсальной делительной головке и ее индексации.
- Фрезерование резьбы
Хотя эта операция используется не так часто, как точение резьбы, машиностроительные заводы предпочитают фрезерование резьбы в особых случаях, например, когда резьба находится против буртика, близко к дну глухого отверстия, или они не хотят рисковать сломать метчик в дорогой детали.
Операция выполняется либо однозаходной, либо многозаходной фрезой. Она требует трех движений в станке: одно для фрезы, другое для заготовки и третье для продольного перемещения инстркмента.
- Кулачковое фрезерование
Кулачковое фрезерование производится на фрезерном станке с помощью универсальной делительной головки и вертикального фрезерного приспособления. Заготовка устанавливается на шпинделе делительной головки, а концевая фреза закрепляется в приспособлении для фрезерования.
Ось заготовки кулачка и шпинделя концевой фрезы всегда должны оставаться параллельными при настройке на фрезерование кулачка. Делительная головка связана с винтом подачи стола таким образом, чтобы кулачок вращался вокруг своей оси при подаче на концевую фрезу. Ось кулачка может быть установлена под углом от 0 до 90° к поверхности рабочего стола для различных подъемов кулачка.
- Фрезерование с ЧПУ
Фрезерная обработка с компьютерно-числовым управлением (ЧПУ) — это экономически эффективный способ выполнения большинства операций из этого списка (и еще нескольких).
Фрезерные станки с ЧПУ стали ценным активом для производителей, поскольку отпала необходимость в процессах, требующих дополнительного оборудования, такого как поворотные столы и делительные головки.
Универсальные станки с ЧПУ повысили производительность, почти исключили человеческий фактор, сэкономили деньги и обеспечили безопасность, оградив операцию, защитив машинистов от летящей стружки и брызг СОЖ. Эти станки могут выполнять не только самые сложные фрезерные операции, но и сверлить, растачивать, развертывать и нарезать метчики, не снимая деталь и выполняя их в качестве вторичной операции.
Также нет недостатка в режущих инструментах для множества операций, возможных на этих станках, а несколько различных типов фрез дополняют их репутацию универсальных. Давайте рассмотрим некоторые стандартные фрезерные станки и наиболее часто используемые фрезы, прежде чем перейти к рассмотрению 15 основных машинных операций, выполняемых на типичной заготовке.
Хотя фрезерные станки можно разделить на несколько подразделов, наиболее распространенным является станок колонно-коленного типа. Стол устанавливается на колено, а колено крепится на вертикальных направляющих главной колонны. Стол перемещается вверх и вниз в зависимости от размера заготовки.
К станкам этой категории относятся:
- Вертикально-фрезерный станок (ручные и фрезерные станки с ЧПУ)
- Горизонтально-фрезерный станок
- Универсальные фрезерные станки
- Настольные фрезерные станки (также известные как ручные фрезерные станки).
Другая категория включает тяжелые, жесткие станки, в которых стол установлен на неподвижной станине. Движение стола ограничено направлением справа налево (ось X) и внутрь и наружу (ось Y), а вертикальное движение (ось Z) обеспечивается головкой. Эти фрезерные станки с фиксированной станиной далее классифицируются как симплексные, дуплексные и триплексные в зависимости от количества шпиндельных головок.
Поскольку ни одна операция фрезерования не может быть выполнена без фрезы, эти режущие инструменты играют важную роль в процессе фрезерования и используются для обработки деталей на различных типах фрезерных станков. Фрезы бывают разных размеров и форм, и вот наиболее узнаваемые из них:
- Фрезы для торцевых фрез имеют сменные твердосплавные пластины с режущими кромками по бокам режущей головки. Они идеально подходят для фрезерования плоских поверхностей.
- Фрезы для плит устанавливаются на оправку ручного горизонтального фрезерного станка для обработки больших поверхностей и увеличения глубины реза.
- Торцевые фрезы имеют режущие кромки на конце и по окружности фрезы. Концевые фрезы хорошо подходят для небольших фрезерных операций, таких как вырезание пазов и профильное фрезерование.
- Фрезы для шаровых фрез идеально подходят для трехмерного фрезерования.
- Фрезы Woodruff имеют зубья, перпендикулярные наружному диаметру, и используются для нарезания шпоночных пазов в валах и других деталях.
- Фрезы для нарезания резьбы позволяют получить резьбовые отверстия, хотя метчики делают это быстрее.
- Фрезы для мушек — это одноточечные режущие инструменты, работающие подобно торцевым фрезам.
- Угловые фрезы могут быть в виде концевой фрезы или устанавливаться на оправку и использоваться на горизонтально-фрезерном станке.
- Фасонные фрезы имеют неравномерный профиль на режущих кромках для создания неправильных форм, таких как вогнутые, выпуклые, закругление углов и зуборезные.
- Фрезы типа “ласточкин хвост” — это специальные режущие инструменты для обработки пазов трапециевидной формы (ласточкин хвост) в заготовке. Их также можно использовать для вырезания углов, подрезов и снятия заусенцев.
- Спиральные плоские фрезы имеют крупный шаг и угол спирали на зубьях, они полезны при профильном фрезеровании.
- Боковые фрезы имеют зубья на периферии и на одной или обеих сторонах. Они обычно используются на оправе горизонтального фрезерного станка, а концевые фрезы служат той же цели на вертикальных фрезерных станках.
- Пильные фрезы создают узкие пазы или канавки на заготовке или могут использоваться в качестве разводного инструмента.
В недалеком прошлом было легко отличить фрезерный станок от сверлильного пресса по выполняемым операциям. Фрезерные станки выполняли одну или несколько из пятнадцати операций, которые мы подробно рассмотрим ниже, а сверлильные станки сверлили, нарезали резьбу, рассверливали и растачивали отверстия.
Однако с появлением вертикальных коленных фрезерных станков типа Bridgeport эти универсальные станки стали выполнять операции сверлильного станка и операции вертикального фрезерного станка. А когда эти коленные фрезерные станки превратились в станки с ЧПУ, их возможности стали практически безграничными.
 jpg” bgcolor=”#85c0fe”>
|
jpg”>
,LTD, КореяAdentatec, ГерманияAERS med, РоссияAjaxdent, КитайAl Dente, ГерманияAlphadent N.V БельгияAluwax DentalALUWAX DENTAL PRODUCTS COMPANYAmerican OrthodonticsAnexdent, ГерманияAnsell (UK), МалайзияARKONA, ПольшаArma Dental, ТурцияArtimax, СШАASA Dental, ИталияAstar, КитайAURA-Dent, ГерманияBANDELIN, ГерманияBaumann-Dental, ГерманияBausch, ГерманияBecoolBEGO, ГерманияBEIYUAN, ChinaBILKIM CO. LTD. ТурцияBio-Art, БразилияBio-Ost, РоссияBiomed, ГерманияBioXtra, БельгияBISCO, СШАBK-Medent, Южная КореяBonart Co., Ltd., Тайваньbredent, ГерманияBuffalo DentalBUSCH, ГерманияC-Dental Product, СШАCATTANICEKA, БельгияCELIT, РоссияCentrixCERTUSChangshu Yinuo Medical Articles Co.,LtdChifa, ПольшаChinaCODYSON, Гонг КонгColtene, ШвейцарияComDent, UKD-Tech, Индияda Vinci GmbH, ГерманияDeguDent GmbHDeltalab, USADenjoy Dental, КитайDenJoy, КНРDENKEN KDF Co.,Ltd. ЯпонияDENKEN KDF, ЯпонияDenSply Company, СШАDental-Union GmbH, ГерманияDentaldepoDENTAURUM, ГерманияDentLight, СШАDENTOS Inc. КореяDENTSPLY GACDENTSPLY MailleferDetax, ГерманияDFS – DIAMON GmbH, ГерманияDiagram s.
r.l, ИталияDIANJINDIRECTA AB, ШвецияDISPOLAND, РоссияDIXONDR HOPF, ГерманияDr. Rudolf Liebe Nachf. GmbH & Co. KG. ГерманияDr.HINZ DENTALDreve Dentamid GmbH, ГерманияEdenta, ШвейцарияEighteeth, КитайEisenbacher, ГерманияEKOM, СловакияEluan, КитайERGOTRONICAErkodent, ГерманияERNST HINRICHS GmbH, ГерманияEschenbach, ГерманияESRO AG, ШвейцарияEUR-MEDEURONDAEuroTypeEVE, ГерманияEverall7, ПольшаEVIDSUN, РоссияEvolonEZO, JAPANFABRI, РоссияFATIH, ТурцияFINO, ГерманияFittydent International, АвстрияForestadentFormlabs, СШАFormula, ГерманияForum Engineering Technologies Ltd, ИзраильForum Technologies, ИзраильForum, ИзраильFOSHAN COXO MEDICAL INSTRUMENT CO., LTDfrasacoG&H EuropaG&H OrthodonticsG.S.V.DenSply, USAGabriel AsulinGAC OrthodonticsGC OrthodonticsGC Orthodontics, ГерманияGC, ЯпонияGCOGILIGA,ТайваньGingi-Pack, СШАGlasSpanGmbHGraphy Inc.Gravitonus IncGUGLIELMI S.p.A. ITALYGum Spa, ИзраильHager & Werken, ГерманияHAHNENKRATT GmbHHanel, ГерманияHanil, КореяHarald Nordin, ШвейцарияHarvestDentalHARZ Labs, РоссияHATHO, ГерманияHeraeus Kulzer, ГерманияHLW, ГерманияHoffmann’s, ГерманияHORICO, ГерманияHPdentHRS Silicone TechnologyHUBIT, КореяHuge Dental, КитайINTEGRA, USAInterbros GmbH, ГерманияInterdent, СловенияInvestaIvoclar Vivadent, ГерманияIvoclar Vivadent, ЛихтенштейнIvoclar, ЛихтенштейнJNBJNB, ИндонезияKagayaki, РоссияKamemizu Chemical Industry, ЯпонияKemdent, ВеликобританияKENDA, ЛихтенштейнKerr, USAKettenbach, ГерманияKeystone, СШАKFAT, ChinaKiefer Dental, ГерманияKIKUTANI, ЯпонияKlema, АвстрияKOMET, ГерманияKraft, АЭKRISTI, РоссияKuraray Noritake, ЯпонияKWI, ТайваньLANCER, CШАLatusLeone, ИталияLewa Dental, ГерманияLIRA,ГерманияLM-Instruments, ФинляндияLOT, РоссияLV-RUDENT, РоссияM.
P.F. Brush Company, ГрецияMade in GermanyMade in Italiymade in TaiwanMaillefer, ШвейцарияManfredi, ИталияMANI, ЯпонияMASELMatrix, МалазияMatsuoka Meditech Corp. ЯпонияMedicNRG, ИзраильMESA, ИталияMESTRA, ИспанияMicerium S.p.A, ИталияMicrotecnor, ИталияMiltex® IntegraMIRADENT, Германияmodel-tray GmbH, GermanyMotyl® ГерманияMueller-OmicronMyerson, СШАMyofunctional Research Co.N&V, БельгияNARDI, ИталияNew Ancorvis s.r.l. ITALYNobilium, СШАNovah, ChinaNTI, ГерманияNUXEN, АргентинаOMEGATECH DP, ГерманияOmniDent, ГерманияOne Drop Only GmbH, ГерманияOp-d-Op, СШАOpticaLaser, БолгарияOral-B, ВеликобританияOrganical CAD/CAM GmbH, ГерманияPanadent, ГерманияParo, ШвейцарияPC ABRASIV, РоссияPerflex LTD, ИзраильPhrozen, ТайваньPicodent, ГерманияPolirapid, ГерманияPremium Plus, ChinaPresident Dental, ГерманияPressing Dental, Сан МариноPrimotec, ГерманияPromisee Dental, КитайProphy Unit, КитайPTCQuattroTi, ИталияR.T.D. FranceRelianca, СШАReliance DentalRenferRenfert, ГерманияRevylineRhein83, ИталияRHJC, КитайRolence, ТайваньRomax, РоссияRoyal Sovereign, АнглияS&C Polymer, ГерманияSAESHIN PRECISION IND.
CO. Ю.KореяSAEYANG MICROTECH CO. Ю.КореяSAM, ГерманияSaratoga, ИталияScheftner, ГерманияScheu Dental, ГерманияSCHULER DENTAL, ГерманияSeil Global, КореяServo-Dental, ГерманияShenpaz Industries, ИзраильSHENZHEN SIGEMA ABRASIVES CO.,LTDSHERA, ГерманияSheshan Brush, КитайShining 3D Tech, КитайShofu, ГерманияShofu, Япония.Sigema, КитайSIGMA DENTAL OPTICS GMBH, ГерманияSILADENT, ГерманияSILDENT, Ю.КореяSilfradent, ИталияSIMPLEXSmaile groupSMIIE group, ШвейцарияSmile Line, SwitzerlandSmile Line, ШвейцарияSmolWaxSong Yong, КореяSong Young, ТайваньSongjiang Sheshan, КитайSpofa, ЧехияSpokar, ЧехияSRL Dental GmbH, ГерманияSTRAUSS, ИзраильSUNSHINE, ГерманияSurgicon, ПакистанTau Steril, ИталияTCR INVESTteamworkmediaTecno-Gaz, ИталияTOBOOM, КитайTokuyama Dental, ЯпонияTOSI FOSHAN, КитайTRINONTroge Medical Gmbh, ГерманияUGIN, ФранцияUltradent Products, Inc.UNIARMUnivet, ИталияValplastVERDENT, EUVertex-Dental, НидерландыVision EngineeringViskoVita, ГерманияVITA Zahnfabrik, ГерманияVLADMIVA, РоссияVRK Lab, ГерманияVsmile, КитайWanhao, КитайWaterpikWDMS, USAWhip Mix, USAWillmann & Pein Gmbh, ГерманияWisdom, ВеликобританияWoodpecker/DTE, КитайWRP, МалайзияYamahachi Dental MFG.
,CO., JapanYamakin, ЯпонияYDM, ЯпонияYeti Dental, ГерманияYJMF, КитайYUSENDENT, КитайZeiser Dental, ГерманияZeiss, ГерманияZENGAZennyZhermack, ИталияZhermapol, ПольшаZL-Microdent, ГерманияZubler, ГерманияАВЕРОН, РоссияАЛКОРАнис-Дент, РоссияАО “САПФИР”АП-ДентАРМАВИРСКИЙ, РоссияБулат, РоссияВега, РоссияВЕГА-ПРО, РоссияВИВО АКТИВВладМива, РоссияГерманияГробет Фил КО оф Америка Инк, СШАДЕНЕСТ, РоссияДентис, РоссияЗЗМ, РоссияИздательство NewdentИздательство АзбукаИздательство ГалДентИздательство ГЭОТАР-МедиаИздательство ДентаксИздательство КвинтесеннцияИздательство Медицинская прессаИздательство МЕДпресс-информИздательство Практическая медицинаИздательство ТАРКОМMИспанияКвинтэссенцияКитайКМИЗ, РоссияКомета, РоссияКрасногвардеец, РоссияКрасТехноМед, РоссияКристалл, РоссияКрК, РоссияЛидер, РоссияМегидез, РоссияМедполимерМедполимер, РоссияМедторг+, РоссияМикрон-ХолдингММИЗ, РоссияНПО «Рубикон-Инновация»Ока-Медик, РоссияОртодент-ИнфоПакистанПента, РоссияПолимер-Стоматология, РоссияПризмаПризма, РоссияРосБел, РоссияРОСОМЗ, РоссияРоссиРоссияРуДент, РоссияРусАтлант, РоссияРЭСТАР, РоссияСАПФИР, РоссияСеафлекс, РоссияСОНИС, РоссияСпарк-Дон, РоссияСтелит, РоссияСтимул, РоссияТЕХНОЛОГИЯ, РоссияТехстомком, РоссияТПЩИ, РоссияТурбоМед, РоссияУЛЬТРАСТОМУНИХИМ, РоссияФреза, РоссияШкола зубных техниковЭвидент, РоссияЮ.
КореяЯн Лангнер ГмбХ

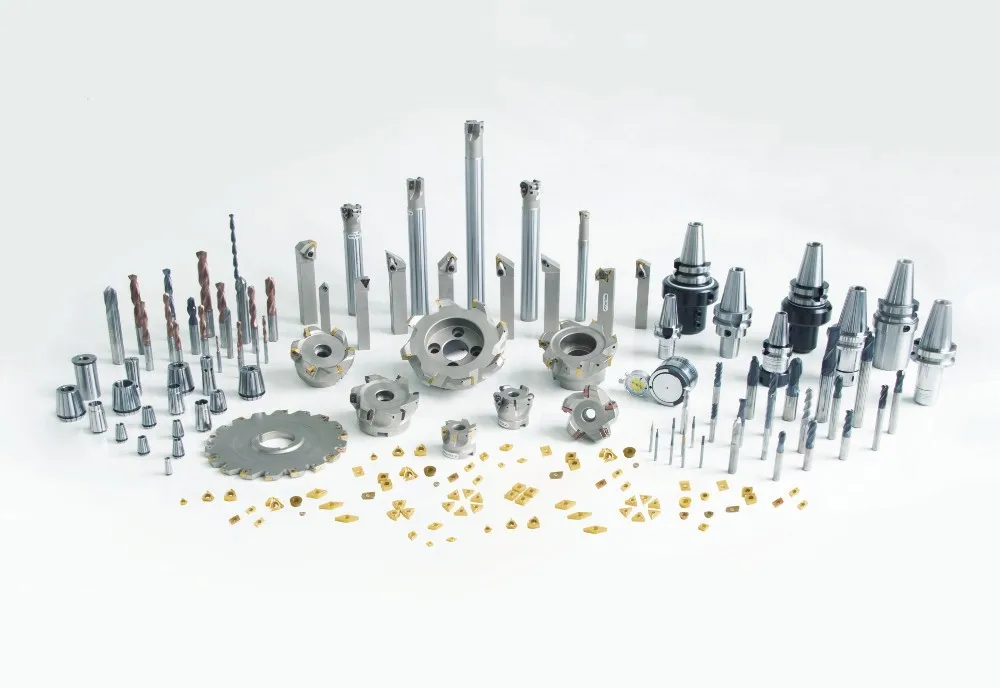

jpg”>Какие режущие инструменты мы используем при обработке с ЧПУ?
Для изготовления деталей с ЧПУ как простой, так и сложной формы, мы должны иметь различные типы режущих инструментов . Точнее, у каждого инструмента есть свое назначение. И именно из-за многочисленных вариантов сверл, долот и фрез обработка с ЧПУ является таким универсальным производственным процессом.
Как конструктор механических деталей важно знать различные инструменты и их конкретное назначение. Только тогда вы сможете полностью спроектировать обработанные детали, которые легко изготовить.
Какие режущие инструменты мы используем для изготовления деталей с ЧПУ?
Вот 12 типов режущих инструментов, используемых для изготовления деталей с ЧПУ?
- Сверла
- Концевая фреза
- Шаровая концевая фреза
- Торцевая фреза
- Развертки
- Наружная круглая фреза
- Полая фреза
- Метчик резьбовой
- Резьбонарезная фреза
- Резак для мух
- Т-образная фреза
- Зенковка фреза
1. Сверла
Сверла имеют стержень с двумя режущими спиралями, заканчивающимися коническим режущим наконечником. Угол режущей кромки обычно составляет 120°, а спиральные канавки помогают эвакуировать стружку за пределы просверленного отверстия.
Сверла для станков с ЧПУ обычно бывают трех видов: центрирующие, спиральные и эжекторные, каждый из которых выполняет различные важные функции.
Центровочные сверла следует использовать для точного создания небольших точек на заготовке, которые затем можно правильно просверлить с помощью спирального сверла. Напротив, эжекторные сверла лучше подходят для сверления глубоких отверстий.
2. Концевая фреза
Концевые фрезы имеют более широкое применение, чем сверла. Обычно они имеют от четырех до восьми острых режущих кромок и сторон. Таким образом, они удаляют большие объемы материала в минуту. Концевые фрезы являются основным режущим инструментом, если вы хотите обрабатывать детали с ЧПУ.
Помимо стандартной концевой фрезы, которая является наиболее распространенной, существует концевая фреза для черновой обработки. Концевые фрезы для фрезерования доступны во многих вариантах. Их режущие лезвия прерываются по бокам, чтобы удалить больше материала. Они предназначены для быстрого удаления материала перед использованием чистовой фрезы. Финишная фреза используется для получения красивой поверхности.
3.
Шаровая концевая фрезаМы используем шаровые концевые фрезы для изготовления сферических полостей, а также для обработки криволинейных поверхностей. При обработке криволинейных поверхностей шаровая концевая фреза делает много проходов близко друг к другу, чтобы уменьшить образование мелких ребер на своем пути. Поэтому использование шаровых концевых фрез происходит медленнее, чем стандартной концевой фрезы, но результат отличный.
4. Торцевая фреза
Первый шаг при обработке заготовки – сделать все поверхности плоскими и прямыми. Поэтому мы используем торцевую фрезу, потому что она имеет большой диаметр и режет материал в нижней части фрезы. Они идеально подходят для обработки плоских поверхностей на высокой скорости. Обычно такие мельницы имеют более крупный корпус со сменными режущими лезвиями.
5. Развертки
В большинстве случаев невозможно просверлить отверстие до диаметра с определенным допуском. Мы используем развертки для получения отверстий с определенным заданным допуском.
Существуют таблицы допусков, которые помогают выбрать правильный допуск на диаметр отверстия. Для каждого из этих допусков имеется развертка. Определенные диаметры используются с определенными диаметрами осей, чтобы получить определенную посадку, такую как плотная посадка, гладкая посадка, свободная посадка.
6. Наружная круглая фреза
Наружными круглыми фрезами формируем радиус на внешней кромке. В результате получается закругленный край.
7. Полая фреза
Полая фреза аналогична концевой фрезе. Отличие в том, что они имеют центральное отверстие. Таким образом, можно обработать шпильку определенного диаметра, только разрезая ее вниз.
8. Метчик для резьбы
Резьбовые отверстия очень распространены в обрабатываемых деталях. Или мы используем их для монтажа электроники, или мы используем их для соединения различных механических частей. Мы используем резьбовые метчики, чтобы сделать резьбу в отверстии. Это вызов внутренней резьбы. Существуют различные стандарты резьбы, такие как метрический стандарт и UNC.
9. Резьбонарезная фреза
Также называемая подушкой для резьбы, этот тип фрезы, как следует из названия, используется для нарезания наружной резьбы. Наружная резьба, такая как на болтах, имеет много назначений.
10. Нахлыстовая фреза
Если вы хотите быстро сделать шероховатую поверхность плоской и гладкой, лучше использовать нахлыстовую фрезу. Этот тип мельницы имеет длинную руку и режет только кончик. Из-за большего диаметра плитная фреза имеет повышенную скорость резания
11. Т-образная фреза/пильный станок
Фрезы Т-образные формируют поднутрения и канавки в направлении, нормальном к оси вращения режущего инструмента. При этом продольные пилы, по сравнению с Т-образными фрезами, используются для тонкого пропила вдоль вертикальной поверхности.
11. Зенкеровочная фреза
Фаски на отверстиях и кромках обработаны зенкерными фрезами. Чтобы получить красиво круглое отверстие с потайной головкой, важно уменьшить скорость вращения режущего инструмента.
Из каких материалов изготавливаются режущие инструменты?
Углеродистая сталь
Обычно используемый режущий материал для обработки мягких металлов, таких как алюминий, латунь и магний. Фрезы и другой режущий инструмент из углеродистой стали имеют отличное соотношение цены и качества. В то же время они обеспечивают хорошую обрабатываемость. Эти инструменты изготовлены из сплава с содержанием углерода до 1%.
Быстрорежущая сталь
Быстрорежущая сталь очень похожа на углеродистую сталь. Кроме того, они легированы такими добавками, как хром, ванадий, вольфрам и кобальт. Иногда мы называем их режущими инструментами из быстрорежущей стали. Преимуществом инструментов из быстрорежущей стали является их хорошая термостойкость и долговечность. С помощью режущих инструментов из быстрорежущей стали мы обрабатываем алюминиевые и стальные компоненты.
Карбид
Твердосплавные инструменты содержат углерод и вольфрам. Это комбинация первых двух типов материалов, используемых для изготовления режущих инструментов.
Преимуществом твердосплавных инструментов является их устойчивость к нагреву, коррозии и высоким температурам. Они могут справиться с тяжелой механической обработкой.
Керамика
Мельницы из керамического материала имеют очень высокий КПД. Кроме того, они устойчивы к нагреву и коррозии, что делает их очень подходящими для обработки стали с ЧПУ, а также твердых сплавов стали.
