Фрезы для обработки пазов
Фрезы для обработки Т-образных пазов предназначены для фрезерования пазов и уступов любых размеров, в заготовках из стали и чугуна. Также может обрабатывать фанеру, древесину и все композиционные материалы.
Фрезы для пазов сегментных шпонок применяют для фрезерования пазов под сегментные шпонки в деталях из стали и чугуна.
Фреза для пазов сегментных шпонок ГОСТ 6648-79
Фреза для обработки Т-образных пазов ГОСТ 7063-72

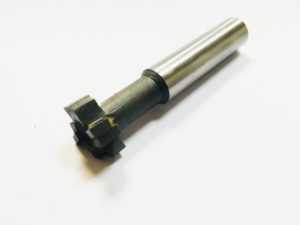

Тип 1 — фрезы с цилиндрическим хвостовиком для пазов с размерами от 5 до 36 мм с углом наклона стружечной канавки =10°;

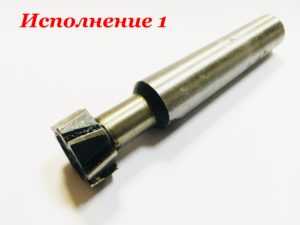

Исполнение 1 — с нормальными зубьями с углом наклона стружечной канавки =10°;
Фрезы предназначаются для фрезерования Т-образных станочных пазов с номинальным размером а=6-22 мм в чугунных деталях.
Режущие кромки зубьев фрез выполнены с углом наклона 10°. При этом наклон смежных режущих кромок разнонаправленный. Это создает благоприятные условия резания и улучшает равномерность фрезерования
Исполнение 2 — с крупными зубьями с углом наклона стружечной канавки =15…25°.
Фрезы предназначаются для фрезерования Т-образных станочных пазов с номинальным размером а=10-54 мм в стальных деталях.
Режущие кромки зубьев фрез выполнены с углом наклона 15…25°. Увеличенный угол наклона режущих кромок, расширенные стружечные канавки, вследствие уменьшенного числа зубьев создают благоприятные условия для отвода стружки и повышают виброустойчивость фрез.
Номинальный размер Т-образного паза | |||||||||
Фреза Т-образная к/х 6 | |||||||||
Фреза Т-образная к/х 8 | |||||||||
Фреза Т-образная к/х 10 | |||||||||
Фреза Т-образная к/х 12 | |||||||||
Фреза Т-образная к/х 14 | |||||||||
Фреза Т-образная к/х 18 | |||||||||
Фреза Т-образная к/х 22 | |||||||||
Фреза Т-образная к/х 28 | |||||||||
Фреза Т-образная к/х 36 | |||||||||
Фреза Т-образная к/х 42 | |||||||||
Фреза Т-образная к/х 48 | |||||||||
Фреза Т-образная к/х 54 |
Фрезы с напаянными твердосплавными пластинами для обработки Т-образных пазов ГОСТ 10673-75
Тип 1 — с цилиндрическим хвостовиком
Исполнение 1 — с цилиндрическим гладким хвостовиком;
Исполнение 2 — с цилиндрическим хвостовиком и лыской.
Номинальный размер Т-образного паза | |||||||
Фреза Т-образная с тв. спл. пласт. ц/х 5 | |||||||
Фреза Т-образная с тв. спл. пласт. ц/х 6 | |||||||
Фреза Т-образная с тв. спл. пласт. ц/х 8 | 8 | ||||||
Фреза Т-образная с тв. спл. пласт. ц/х 10 | |||||||
Фреза Т-образная с тв. спл. пласт. ц/х 12 | |||||||
Фреза Т-образная с тв. спл. пласт. ц/х 14 | |||||||
Фреза Т-образная с тв. спл. пласт. ц/х 18 | |||||||
Фреза Т-образная с тв. спл. пласт. ц/х 22 | |||||||
Фреза Т-образная с тв. спл. пласт. ц/х 28 | |||||||
Фреза Т-образная с тв. спл. пласт. ц/х 36 |
Тип 2 — с коническим хвостовиком
Номинальный размер Т-образного паза | |||||||
Фреза Т-образная с тв. спл. пласт. к/х 10 | |||||||
Фреза Т-образная с тв. спл. пласт. к/х 12 | |||||||
Фреза Т-образная с тв. спл. пласт. к/х 14 | |||||||
Фреза Т-образная с тв. спл. пласт. к/х 18 | |||||||
Фреза Т-образная с тв. спл. пласт. к/х 22 | |||||||
Фреза Т-образная с тв. спл. пласт. к/х 28 | |||||||
Фреза Т-образная с тв. спл. пласт. к/х 36 | |||||||
Фреза Т-образная с тв. спл. пласт. к/х 42 | |||||||
Фреза Т-образная с тв. спл. пласт. к/х 48 | |||||||
Фреза Т-образная с тв. спл. пласт. к/х 54 |
www.vladpm.ru
Фрезы V-образные и Т-образные: назначение, применение, ГОСТы
Любой металлорежущий станок не может обрабатывать заготовки без режущего инструмента. Чем шире и сложнее номенклатура обрабатываемых изделий, тем большее число оснастки может потребоваться в работе. Особенно широк спектр необходимых принадлежностей для фрезерного оборудования. В зависимости от модели и назначения станка будут использоваться концевые или дисковые фрезы. Для решения некоторых задач потребуется использование специальных инструментов. Правильно выбрать подходящую оснастку иногда бывает очень сложно. Важную роль в этом играют не только режимы обработки, но и конструкция режущей части.
В металлообрабатывающей промышленности широкое распространение получили пазы разнообразной формы. Они используются при креплении различных изделий между собой. В зависимости от сечения, пазы подразделяют на прямоугольные, т-образные, трапецеидальные и треугольные. Для изготовления каждого из них требуется свой инструмент и технология обработки. В простейших случаях формирование выемок ведется на горизонтально-фрезерных станках, оснащенных дисковыми фрезами. Несмотря на высокую производительность, обработка таким способом применяется только на длинных деталях.
При необходимости получить шлиц небольшой длины или сложного профиля следует использовать вертикально-фрезерное оборудование и соответствующие по геометрии фрезы: в-образные или т-образные.

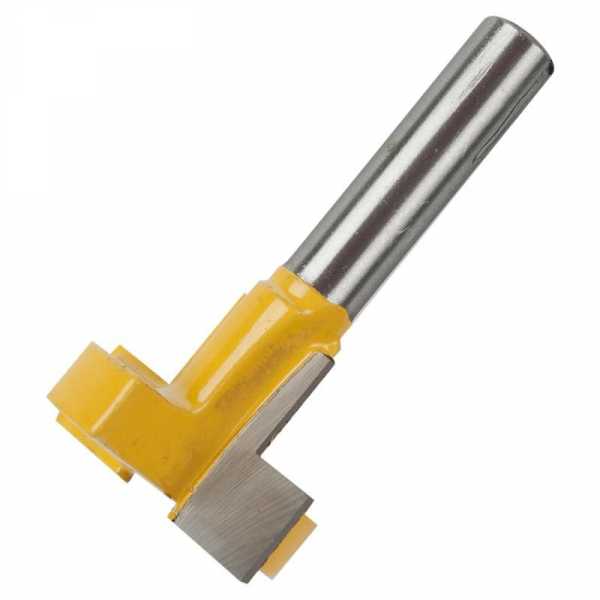

Т-образные

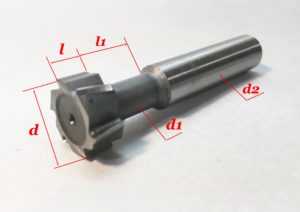

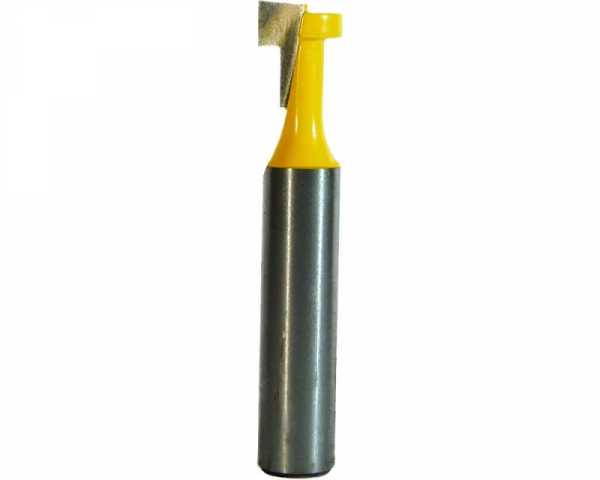

Фреза т-образная по металлу считается классическим вариантом для получения шлицев различного назначения. Она присутствует в каталогах большинства производителей, где иногда носит название фреза грибковая по металлу. Внешний профиль оснастки напоминает форму гриба или букву «Т», что и дало общее название этому классу принадлежностей. Конструкция такого инструмента выполняется в виде диска, на боковой поверхности которого напаяны режущие лезвия из твердого сплава. Сменные пластины встречаются только на особо крупных модификациях. Для закрепления в станке используется хвостовик, выполненный заодно с телом фрезы. В зависимости от модели и размера встречаются варианты с цилиндрическим или с коническим хвостовиком.
Производители предлагают несколько типов грибковых фрез разного назначения. Наиболее распространенная прорезная фреза используется при изготовлении прямоугольных или шлицевых пазов в стальных заготовках. Ее применение аналогично обычным дисковым инструментам. Благодаря хвостовику и небольшим размерам, прорезную фрезу можно крепить на вертикально-фрезерных станках для изготовления шлицев горизонтального расположения. Режим работы характеризуется относительно невысокими нагрузками, поэтому прорезные модели отличаются простотой и длительным сроком службы.
Более сложную конструкцию имеют модели для фрезеровки т-образных пазов. Сечение такого паза повторяет вид перевернутой буквы «Т». Внутри материала ширина выемки больше, чем на выходе. Примером может служить стол любого фрезерного станка, на котором крепится обрабатываемая деталь.
Изготовить т-образный паз без использования специального инструмента невозможно. Для этих целей подходит фреза для обработки т-образных пазов.
Соседние зубья такой модели выполняются с разным направлением режущих кромок и углами заточки. Еще одной особенностью является ориентированность на обработку чугуна, для чего обеспечивается повышенная износостойкость.
Использование т-образного инструмента допускается только после предварительного изготовления основного паза, ширина которого равна размеру выходной части. Эта работа выполняется классическими концевыми или дисковыми фрезами. Снятие материала профильной фрезой т-образной формы внутри заготовки осуществляется за один или несколько проходов. Режим обработки характеризуется тяжелыми условиями. В процессе фрезерования нет возможности отвода стружки, также инструмент обычно работает на снятие двух, противоположных кромок материала. Все это приводит к повышенному нагреву и быстрому износу.

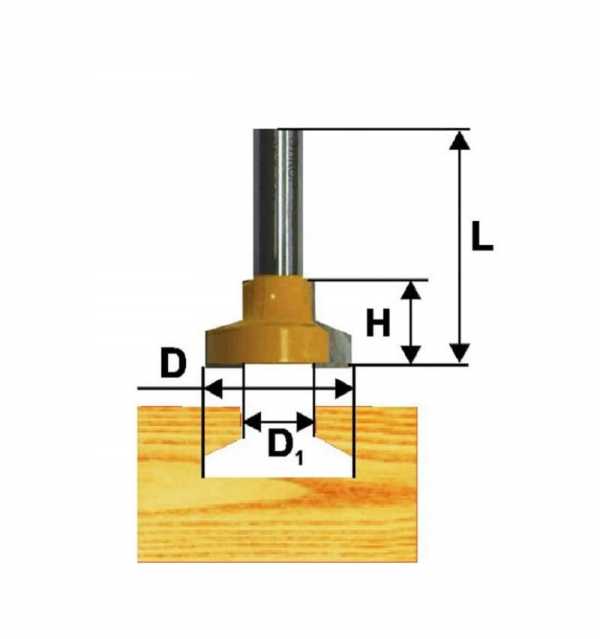

Детали трапецеидальной формы используются для получения разборных и подвижных соединений. К таковым относится, например, «ласточкин хвост». Для получения профилей такого типа нашли применение фрезы грибковые угловые. Их конструкция отличается от цилиндрических вариантов скошенной внутрь или наружу обрабатывающей поверхностью. Благодаря этому формируется требуемый угол соединения. Модели с наружным углом также применяются для выполнения фасок сразу на двух боковых гранях выемок. Режим работы угловой фрезы не позволяет использовать всю режущую кромку. Местный нагрев и неравномерные нагрузки способствуют быстрому износу.
Фасонные концевые инструменты в металлообработке используются редко, в виду высокой сложности изготовления и низкой стойкости. Некоторые производители предлагают радиусные грибковые модели, необходимые для получения галтелей. Самое широкое применение т-образные фрезы нашли в деревообработке. Здесь встречается огромное количество как прямых классических, так и фасонных модификаций, используемых для получения шлицев сложной формы и фрезерования кромок деталей.
V-образные

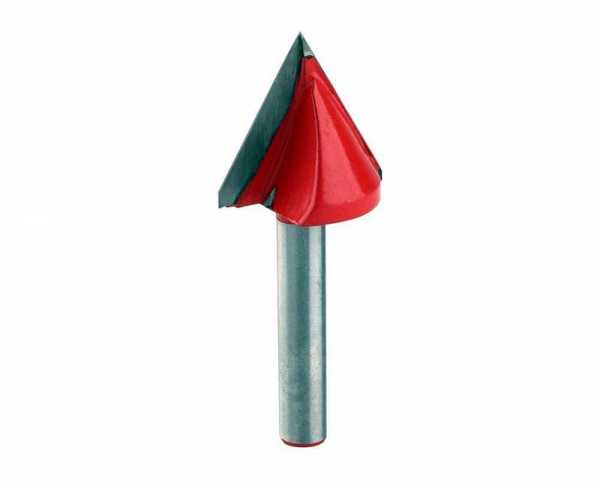

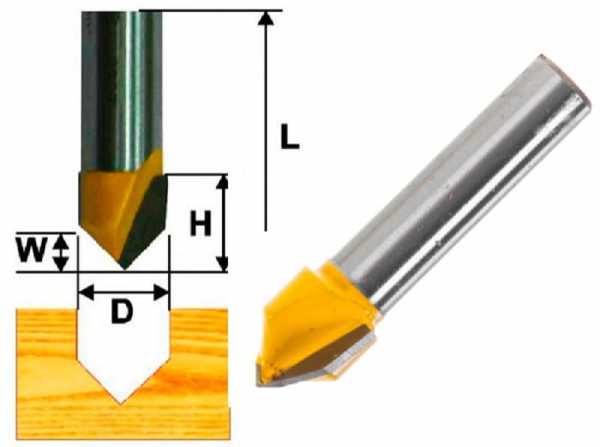

Фреза v-образная используется для формирования пазов, имеющих треугольную форму. Ее концевая часть выполняется в виде законченного конуса, на боковых гранях которого устанавливаются режущие лезвия. Диаметр режущей части для работ по металлу редко превышает диаметр хвостовика. В модификациях, предназначенных для обработки мягких материалов, режущая часть может иметь значительный размер. Конструкция большинства моделей сварная. В ней твердосплавная режущая часть приварена к мягкому хвостовику. Реже встречаются монолитные изделия. Обычно они нацелены на металлообработку и отличаются небольшим диаметром. Количество и размер лезвий также зависят от вида обрабатываемого материала. Многолезвийные модели предназначены для работы с твердыми материалами. Фрезы по дереву и пластику оснащаются одной или двумя режущими кромками. В большинстве вариантов предусмотрены две обрабатывающие грани. К нижним угловым, добавляются боковые вертикальные лезвия, которые позволяют формировать выемки большой глубины с вертикальными стенками.
Важнейшей характеристикой, помимо диаметра v-образного инструмента, считается угол при вершине. Именно его значение определяет наклон нижних поверхностей будущего шлица.
Например, фреза v-образная с углом 90 градусов позволяет выполнить паз, с боковыми гранями, сходящимися под прямым углом. В продаже встречаются инструменты, как с большим, так и с меньшим значением параметра.
Режимы работы v-образных моделей близки к режимам торцевых фрез. Возможность отвода стружки и работа только с одной обрабатываемой поверхностью обеспечивают сравнительно долгий срок службы. Кроме формирования пазов v-образной формы, такие инструменты широко используются при проведении гравировальных работ.
Основная область использования фрез с v-образным профилем ограничена обработкой мягких материалов. При обработке сталей и сплавов гораздо технологичнее использовать дисковые инструменты. Поэтому наибольшее число v-образных моделей представлено в каталогах деревообрабатывающего оборудования. Часто такая оснастка называется пазовой галтельной v-образной фрезой.
ГОСТы на фрезы
Для унификации требований к инструментам, разработаны государственные стандарты и на специальные фрезы. Несмотря на большое число документов, они не охватывают весь спектр имеющихся на рынке моделей. Исключение составляют стандарты на оснастку для т-образных пазов и изделий типа «ласточкин хвост».
ГОСТ 7063-72 выпущен под общим названием «Фрезы для обработки т-образных пазов». В нем рассмотрены основные характеристики, конструкция и требования к инструментам из быстрорежущей стали, используемым при обработке чугуна или стали. Диаметр рабочей части, а соответственно и наибольший размер паза, предусмотренный стандартом, лежит в диапазоне от 11 до 95 мм. Фрезы грибковые, согласно ГОСТ 7063-72, могут выпускаться с цилиндрическим или коническим хвостовиком в двух типах исполнения. Первый тип подразумевает обработку чугуна и отличается малым углом наклона режущих зубьев. Второй тип имеет укрупненные зубья, выполненные под значительным углом, и ориентирован на обработку стальных заготовок.
Скачать ГОСТ 7063-72
Угловые фрезы по металлу рассмотрены в ГОСТ 29118-91 «Фрезы для обработки пазов типа «Ласточкин хвост». Документ предусматривает инструменты диаметром от 16 до 31,5 мм в двух исполнениях, отличающихся конструкцией хвостовика. Согласно стандарта угол фрезы может составлять 45 или 60 градусов.
Скачать ГОСТ 29118-91
Зарубежные фирмы полагаются на собственные системы стандартов. В некоторых случаях применяются и обобщенные документы. Для рассматриваемых инструментов наиболее часто используется немецкий национальный стандарт DIN. Например, прорезная грибковая фреза изготавливается по стандарту DIN 850, а инструмент для т-образных пазов – DIN 851. Угловые инструменты будут выполняться на основе стандарта DIN 1833. У многих производителей использование данных документов обозначает только тип и назначение режущей части. Конкретный материал, размеры, покрытие и хвостовик следует выбирать исходя из дополнительных рекомендаций и обозначений. V-образные и иные типы специальных фрез обычно выпускаются под специфической маркировкой каждого изготовителя.
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
stankiexpert.ru
| Наименование |
| Фреза т-образная радиусная 16 R1 Z=8 ц/хв 10 мм |
| Фреза т-образная радиусная 19 Р18 R2 Z=6 ц/хв 12 мм |
| Фреза т-образная радиусная 32 Р18 R5 Z=6 ц/хв 12 мм |
| Фреза т-образная радиусная 30 Р18 R4,5 Z=6 ц/хв 12 мм |
| Фреза т-образная радиусная 28 Р18 R4 Z=6 ц/хв 12 мм |
| Фреза т-образная радиусная 25 Р18 R3 Z=6 ц/хв 10 мм |
| Фреза т-образная радиусная 22 Р18 R2,5 Z=6 ц/хв 10 мм |
| Фреза т-образная радиусная 20 Р18 R1,6 Z=6 ц/хв 10 мм |
| Фреза т-образная радиусная 18 Р18 R1,6 Z=6 ц/хв 10 мм |
| Фреза т-образная радиусная 16 Р18 R1 Z=6 ц/хв 10 мм |
| Фреза т-образная 10 х 3,5 ц/хв Z=3 |
| Фреза т-образная 10 х 4 Р18 ц/хв износостойкое покрытие |
| Фреза т-образная 15 х 3 ц/хв 10 мм |
| Фреза т-образная 16 х 3,3 ц/хв Z=8 прямой зуб |
| Фреза т-образная 17,5 х 6,5 ц/хв Z=10 прямой зуб |
| Фреза т-образная 17,5 х 7,5 Р18 к/хв Z=6 прямой зуб ГОСТ 7063-72 |
| Фреза т-образная 18 х 8 ВК8 паз 10 к/хв разнонаправленный зуб ГОСТ 10673-75 |
| Фреза т-образная 18 х 8 паз 10 (2252-0153) к/хв Z=6 разнонаправленный зуб ГОСТ 7063-72 |
| Фреза т-образная 18 х 8 паз 10 (2252-0154) к/хв Z=4 разнонаправленный зуб ГОСТ 7063-72 |
| Фреза т-образная 18 х 8 Р18 паз 10 (2252-0153) к/хв Z=6 разнонаправленный зуб ГОСТ 7063-72 |
| Фреза т-образная 18 х 8 Р18 паз 10 (2252-0154) к/хв Z=4 разнонаправленный зуб ГОСТ 7063-72 |
| Фреза т-образная 18 х 8 паз 10 ц/хв Z=6 разнонаправленный зуб ГОСТ 7063-72 |
| Фреза т-образная 18 х 8 паз 10 ц/хв Z=4 разнонаправленный зуб ГОСТ 7063-72 |
| Фреза т-образная 20 х 6 ЭП 682 (Р12Ф3К10М3) цил./хв 6мм Н= 80 мм прямой зуб |
| Фреза т-образная 20 х 10 х 50 спец тв.сплав ц/хв T-Cutter |
| Фреза т-образная 20,5 х 7 к/хв КМ2 Z=4 прямой зуб |
| Фреза т-образная 21 х 4 цил/хв 12 мм Z=8 прямой зуб |
| Фреза т-образная 21 х 7 к/хв КМ2 Z=6 разнонаправленный зуб |
| Фреза т-образная 21 х 8 к/хв КМ2 Z=6 разнонаправленный зуб |
| Фреза т-образная 21 х 9 ВК8 паз 12 (2252-0003) к/хв КМ2 Z=6 разнонаправленный зуб ГОСТ 10673-75 |
| Фреза т-образная 21 х 9 Р18 паз 12 к/хв КМ2 Z=8 разнонаправленный зуб ГОСТ 7063-72 |
| Фреза т-образная 21 х 9 паз 12 к/хв КМ2 Z=8 разнонаправленный зуб ГОСТ 7063-72 |
| Фреза т-образная 21 х 9 паз 12 (2252-0155) к/хв КМ2 Z=8 разнонаправленный зуб ГОСТ 7063-72 |
| Фреза т-образная 21 х 9 паз 12 (2252-0156) исп.2 к/хв КМ2 Z=6 разнонаправленный зуб ГОСТ 7063-72 |
| Фреза т-образная 21 х 9 паз 12 (РИ-6014) исполнение 2 к/хв Z=4 КМ2 прямой зуб ГОСТ 7063-72 |
| Фреза т-образная 21 х 9 ВК8 паз 12 цил./хв Z=6 разнонаправленный зуб |
| Фреза т-образная 21 х 9 паз 12 цил./хв Z=8 разнонаправленный зуб |
| Фреза т-образная 21,5 х 9,5 Р18 к/х КМ2 Z=8 прямой зуб |
| Фреза т-образная 22 х 10 (РИ-10059) исполнение 2 к/хв Z=4 КМ2 прямой зуб ГОСТ 7063-72 |
| Фреза т-образная 25 х 3,5 ц/хв Z=10 прямой зуб |
| Фреза т-образная 25 х 8 к/хв КМ3 Z=5 прямой зуб |
| Фреза т-образная 25 х 8,5 к/хв КМ2 Z=6 разнонаправленный зуб |
| Фреза т-образная 25 х 10 ц/хв Z=8 прямой зуб |
| Фреза т-образная 25 х 11 ц/хв Z=8 разнонаправленный зуб |
| Фреза т-образная 25 х 11 паз 14 (2252-0158) к/хв КМ2 Z=6 прямой зуб ГОСТ 7063-72 |
| Фреза т-образная 25 х 11 паз 14 к/хв КМ2 Z=6 разнонаправленный зуб ГОСТ 7063-72 |
| Фреза т-образная 25 х 11 паз 14 (2252-0158) к/хв КМ2 Z=6 разнонаправленный зуб ГОСТ 7063-72 |
| Фреза т-образная 25 х 11 паз 14 (2252-0157) к/хв КМ2 Z=8 разнонаправленный зуб ГОСТ 7063-72 |
| Фреза т-образная 25 х 11 Р18 паз 14 к/хв КМ2 Z=8 разнонаправленный зуб ГОСТ 7063-72 ГОСТ 7063-72 |
| Фреза т-образная 25 х 11 ВК8 паз 14 к/хв ГОСТ 10673-75 |
| Фреза т-образная 25 х 12 ц/хв Z=8 прямой зуб |
| Фреза т-образная 25,5 х 11,5 Р18 к/хв КМ2 Z=8 прямой зуб |
| Фреза т-образная 26 х 10 х 50 спец тв.сплав ц/хв T-Cutter Z=6 |
| Фреза т-образная 28 х 8 ц/хв Z=8 прямой зуб |
| Фреза т-образная 29 х 10 ц/хв Z=10 прямой зуб |
| Фреза т-образная 29 х 13 Р18 к/хв КМ2 Z=8 прямой зуб |
| Фреза т-образная 30 х 1,5 ц/хв 12 мм Z=8 прямой зуб |
| Фреза т-образная 30 х 3,0 ц/хв 12 мм Z=8 прямой зуб |
| Фреза т-образная 30 х 3,5 ц/хв Z=12 прямой зуб |
| Фреза т-образная 30 х 10,0 ц/хв Z=8 прямой зуб |
| Фреза т-образная 30 х 10 х 50 спец тв.сплав ц/хв T-Cutter Z=6 |
| Фреза т-образная 32 х 3,5 ц/хв |
| Фреза т-образная 32 х 12 ц/хв 12 мм L= 140 мм Z=8 прямой зуб |
| Фреза т-образная 32 х 14 ВК8 паз 18 (2252-0005) к/хв КМ2 Z=6 разнонаправленный зуб ГОСТ 10673-75 |
| Фреза т-образная 32 х 14 паз 18 (2252-0159 ) к/хв КМ2 Z=8 разнонаправленный зуб ГОСТ 7063-72 |
| Фреза т-образная 32 х 14 паз 18 (2252-0160) к/хв КМ2 Z=6 разнонаправленный зуб ГОСТ 7063-72 |
| Фреза т-образная 32 х 14 паз 18 к/хв КМ3 Z=8 разнонаправленный зуб ГОСТ 7063-72 |
| Фреза т-образная 32 х 14 Р18 паз 18 к/хв КМ3 Z=8 разнонаправленный зуб ГОСТ 7063-72 |
| Фреза т-образная 32 х 14 паз 18 (2252-0306) ц/хв Z=8 разнонаправленный зуб ГОСТ 7063-72 |
| Фреза т-образная 32 х 15 Р18 к/хв КМ2 Z=8 прямой зуб |
| Фреза т-образная 34 х 12 к/хв КМ3 Z=8 разнонаправленный зуб |
| Фреза т-образная 35 х 16 Р18 к/хв КМ3 Z=10 прямой зуб |
| Фреза т-образная 36 х 20 Р6М5К5 к/хв |
| Фреза т-образная 38 х 17 Р18 к/хв |
| Фреза т-образная 40 х 5,0 Р18 к/хв |
| Фреза т-образная 40 х 16,0 ц/хв |
| Фреза т-образная 40 х 18 паз 22 ц/хв Z=10 |
| Фреза т-образная 40 х 18 паз 22 к/хв КМ3 Z=6 разнонаправленный зуб |
| Фреза т-образная 40 х 18 паз 22 Р18 к/хв КМ3 Z=6 разнонаправленный зуб ГОСТ 7063-72 |
| Фреза т-образная 40 х 18 паз 22 Р18 к/хв КМ3 Z=8 разнонаправленный зуб ГОСТ 7063-72 |
| Фреза т-образная 40 х 18 паз 22 к/хв КМ3 Z=8 разнонаправленный зуб ГОСТ 7063-72 |
| Фреза т-образная 40 х 18 ВК8 паз 22 (2252-0006) к/хв КМ3 Z=6 разнонаправленный зуб ГОСТ 10673-75 |
| Фреза т-образная 40 х 19 к/хв |
| Фреза т-образная 42 х 19 к/хв КМ3 Z6 разнонаправленный зуб |
| Фреза т-образная 42 х 19 Р18 к/хв КМ3 Z=10 прямой зуб |
| Фреза т-образная 45 х 14 ВК8 к/хв |
| Фреза т-образная 50 х 8 к/хв КМ4 Z=10 разнонаправленный зуб |
| Фреза т-образная 50 х 22 паз 28 Р18 (2252-0163) к/хв КМ4 Z=6 разнонаправленный зуб ГОСТ 7063-72 |
| Фреза т-образная 50 х 22 паз 28 Р18 (2252-0163) к/хв КМ3 Z=6 разнонаправленный зуб ГОСТ 7063-72 |
| Фреза т-образная 50 х 22 паз 28 (2252-0163) к/хв КМ4 Z=6 разнонаправленный зуб ГОСТ 7063-72 |
| Фреза т-образная 50 х 22 паз 28 (2252-0163) к/хв КМ3 Z=6 разнонаправленный зуб ГОСТ 7063-72 |
| Фреза т-образная 50 х 22 ВК8 паз 28 (2252-0007) к/хв КМ4 Z=6 разнонаправленный зуб ГОСТ 10673-75 |
| Фреза т-образная 52 х 14 Т5К10 к/хв КМ5 Z=5 прямой зуб |
| Фреза т-образная 60 х 8 Т5К10 к/хв КМ5 Z=5 прямой зуб |
| Фреза т-образная 60 х 10 (615360009-02) к/хв Z=8 КМ4 прямой зуб |
| Фреза т-образная 60,9 х 19,5 Р18 к/хв Z=12 КМ4 разнонаправленный зуб |
| Фреза т-образная 60 х 28 паз 36 (2252-0164) к/хв КМ4 Z=8 разнонаправленный зуб ГОСТ 7063-72 |
| Фреза т-образная 63 х 6 к/хв Z=8 КМ4 прямой зуб |
| Фреза т-образная 64 х 5 Р18 к/хв Z=18 КМ4 прямой зуб R2,5 |
| Фреза т-образная 70 х 38 Р18 к/хв Z=10 КМ5 прямой зуб |
| Фреза т-образная 70 х 6 Т5К10 к/хв Z=5 КМ5 прямой зуб |
| Фреза т-образная 70 х 6,5 Т5К10 к/хв Z=5 КМ5 прямой зуб |
| Фреза т-образная 70 х 10 к/хв Z=20 КМ4 прямой зуб |
| Фреза т-образная 72 х 35 паз 42 (2252-0165) к/хв Z=8 КМ5 разнонаправленный зуб ГОСТ 7063-72 |
| Фреза т-образная 80 х 10 Т5К10 к/хв Z=5 КМ5 прямой зуб |
| Фреза т-образная 110 х 20,5 Т5К10 к/хв Z=5 КМ5 прямой зуб |
tehprom-n.ru
| На главную | База 1 | База 2 | База 3 |
| Поиск по реквизитамПоиск по номеру документаПоиск по названию документаПоиск по тексту документа |
| Искать все виды документовДокументы неопределённого видаISOАвиационные правилаАльбомАпелляционное определениеАТКАТК-РЭАТПЭАТРВИВМРВМУВНВНиРВНКРВНМДВНПВНПБВНТМ/МЧМ СССРВНТПВНТП/МПСВНЭВОМВПНРМВППБВРДВРДСВременное положениеВременное руководствоВременные методические рекомендацииВременные нормативыВременные рекомендацииВременные указанияВременный порядокВрТЕРВрТЕРрВрТЭСНВрТЭСНрВСНВСН АСВСН ВКВСН-АПКВСПВСТПВТУВТУ МММПВТУ НКММПВУП СНЭВУППВУТПВыпускГКИНПГКИНП (ОНТА)ГНГОСТГОСТ CEN/TRГОСТ CISPRГОСТ ENГОСТ EN ISOГОСТ EN/TSГОСТ IECГОСТ IEC/PASГОСТ IEC/TRГОСТ IEC/TSГОСТ ISOГОСТ ISO GuideГОСТ ISO/DISГОСТ ISO/HL7ГОСТ ISO/IECГОСТ ISO/IEC GuideГОСТ ISO/TRГОСТ ISO/TSГОСТ OIML RГОСТ ЕНГОСТ ИСОГОСТ ИСО/МЭКГОСТ ИСО/ТОГОСТ ИСО/ТСГОСТ МЭКГОСТ РГОСТ Р ЕНГОСТ Р ЕН ИСОГОСТ Р ИСОГОСТ Р ИСО/HL7ГОСТ Р ИСО/АСТМГОСТ Р ИСО/МЭКГОСТ Р ИСО/МЭК МФСГОСТ Р ИСО/МЭК ТОГОСТ Р ИСО/ТОГОСТ Р ИСО/ТСГОСТ Р ИСО/ТУГОСТ Р МЭКГОСТ Р МЭК/ТОГОСТ Р МЭК/ТСГОСТ ЭД1ГСНГСНрГСССДГЭСНГЭСНмГЭСНмрГЭСНмтГЭСНпГЭСНПиТЕРГЭСНПиТЕРрГЭСНрГЭСНсДИДиОРДирективное письмоДоговорДополнение к ВСНДополнение к РНиПДСЕКЕНВиРЕНВиР-ПЕНиРЕСДЗемЕТКСЖНМЗаключениеЗаконЗаконопроектЗональный типовой проектИИБТВИДИКИМИНИнструктивное письмоИнструкцияИнструкция НСАМИнформационно-методическое письмоИнформационно-технический сборникИнформационное письмоИнформацияИОТИРИСОИСО/TRИТНИТОсИТПИТСИЭСНИЭСНиЕР Республика КарелияККарта трудового процессаКарта-нарядКаталогКаталог-справочникККТКОКодексКОТКПОКСИКТКТПММ-МВИМВИМВНМВРМГСНМДМДКМДСМеждународные стандартыМетодикаМетодика НСАММетодические рекомендацииМетодические рекомендации к СПМетодические указанияМетодический документМетодическое пособиеМетодическое руководствоМИМИ БГЕИМИ УЯВИМИГКМММНМОДНМонтажные чертежиМос МУМосМРМосСанПинМППБМРМРДСМРОМРРМРТУМСанПиНМСНМСПМТМУМУ ОТ РММУКМЭКННАС ГАНБ ЖТНВННГЭАНДНДПНиТУНКНормыНормы времениНПНПБНПРМНРНРБНСПНТПНТП АПКНТП ЭППНТПДНТПСНТСНЦКРНЦСОДМОДНОЕРЖОЕРЖкрОЕРЖмОЕРЖмрОЕРЖпОЕРЖрОКОМТРМОНОНДОНКОНТПОПВОПКП АЭСОПНРМСОРДОСГиСППиНОСНОСН-АПКОСПОССПЖОССЦЖОСТОСТ 1ОСТ 2ОСТ 34ОСТ 4ОСТ 5ОСТ ВКСОСТ КЗ СНКОСТ НКЗагОСТ НКЛесОСТ НКМОСТ НКММПОСТ НКППОСТ НКПП и НКВТОСТ НКСМОСТ НКТПОСТ5ОСТНОСЭМЖОТРОТТПП ССФЖТПБПБПРВПБЭ НППБЯПВ НППВКМПВСРПГВУПереченьПиН АЭПисьмоПМГПНАЭПНД ФПНД Ф СБПНД Ф ТПНСТПОПоложениеПорядокПособиеПособие в развитие СНиППособие к ВНТППособие к ВСНПособие к МГСНПособие к МРПособие к РДПособие к РТМПособие к СНПособие к СНиППособие к СППособие к СТОПособие по применению СППостановлениеПОТ РПОЭСНрППБППБ-АСППБ-СППБВППБОППРПРПР РСКПР СМНПравилаПрактическое пособие к СППРБ АСПрейскурантПриказПротоколПСРр Калининградской областиПТБПТЭПУГПУЭПЦСНПЭУРР ГазпромР НОПРИЗР НОСТРОЙР НОСТРОЙ/НОПР РСКР СМНР-НП СРО ССКРазъяснениеРаспоряжениеРАФРБРГРДРД БГЕИРД БТРД ГМРД НИИКраностроенияРД РОСЭКРД РСКРД РТМРД СМАРД СМНРД ЭОРД-АПКРДИРДМРДМУРДПРДСРДТПРегламентРекомендацииРекомендацияРешениеРешение коллегииРКРМРМГРМДРМКРНДРНиПРПРРТОП ТЭРС ГАРСНРСТ РСФСРРСТ РСФСР ЭД1РТРТМРТПРУРуководствоРУЭСТОП ГАРЭГА РФРЭСНрСАСанитарные нормыСанитарные правилаСанПиНСборникСборник НТД к СНиПСборники ПВРСборники РСН МОСборники РСН ПНРСборники РСН ССРСборники ценСБЦПСДАСДАЭСДОССерияСЗКСНСН-РФСНиПСНиРСНККСНОРСНПСОСоглашениеСПСП АССП АЭССправочникСправочное пособие к ВСНСправочное пособие к СНиПСправочное пособие к СПСправочное пособие к ТЕРСправочное пособие к ТЕРрСРПССНССЦСТ ССФЖТСТ СЭВСТ ЦКБАСТ-НП СРОСТАСТКСТМСТНСТН ЦЭСТОСТО 030 НОСТРОЙСТО АСЧМСТО БДПСТО ВНИИСТСТО ГазпромСТО Газпром РДСТО ГГИСТО ГУ ГГИСТО ДД ХМАОСТО ДОКТОР БЕТОНСТО МАДИСТО МВИСТО МИСТО НААГСТО НАКССТО НКССТО НОПСТО НОСТРОЙСТО НОСТРОЙ/НОПСТО РЖДСТО РосГеоСТО РОСТЕХЭКСПЕРТИЗАСТО САСТО СМКСТО ФЦССТО ЦКТИСТО-ГК "Трансстрой"СТО-НСОПБСТПСТП ВНИИГСТП НИИЭССтП РМПСУПСССУРСУСНСЦНПРТВТЕТелеграммаТелетайпограммаТематическая подборкаТЕРТЕР Алтайский крайТЕР Белгородская областьТЕР Калининградской областиТЕР Карачаево-Черкесская РеспубликаТЕР Краснодарского краяТЕР Мурманская областьТЕР Новосибирской областиТЕР Орловской областиТЕР Республика ДагестанТЕР Республика КарелияТЕР Ростовской областиТЕР Самарской областиТЕР Смоленской обл.ТЕР Ямало-Ненецкий автономный округТЕР Ярославской областиТЕРмТЕРм Алтайский крайТЕРм Белгородская областьТЕРм Воронежской областиТЕРм Калининградской областиТЕРм Карачаево-Черкесская РеспубликаТЕРм Мурманская областьТЕРм Республика ДагестанТЕРм Республика КарелияТЕРм Ямало-Ненецкий автономный округТЕРмрТЕРмр Алтайский крайТЕРмр Белгородская областьТЕРмр Карачаево-Черкесская РеспубликаТЕРмр Краснодарского краяТЕРмр Республика ДагестанТЕРмр Республика КарелияТЕРмр Ямало-Ненецкий автономный округТЕРпТЕРп Алтайский крайТЕРп Белгородская областьТЕРп Калининградской областиТЕРп Карачаево-Черкесская РеспубликаТЕРп Краснодарского краяТЕРп Республика КарелияТЕРп Ямало-Ненецкий автономный округТЕРп Ярославской областиТЕРрТЕРр Алтайский крайТЕРр Белгородская областьТЕРр Калининградской областиТЕРр Карачаево-Черкесская РеспубликаТЕРр Краснодарского краяТЕРр Новосибирской областиТЕРр Омской областиТЕРр Орловской областиТЕРр Республика ДагестанТЕРр Республика КарелияТЕРр Ростовской областиТЕРр Рязанской областиТЕРр Самарской областиТЕРр Смоленской областиТЕРр Удмуртской РеспубликиТЕРр Ульяновской областиТЕРр Ямало-Ненецкий автономный округТЕРррТЕРрр Ямало-Ненецкий автономный округТЕРс Ямало-Ненецкий автономный округТЕРтр Ямало-Ненецкий автономный округТехнический каталогТехнический регламентТехнический регламент Таможенного союзаТехнический циркулярТехнологическая инструкцияТехнологическая картаТехнологические картыТехнологический регламентТИТИ РТИ РОТиповая инструкцияТиповая технологическая инструкцияТиповое положениеТиповой проектТиповые конструкцииТиповые материалы для проектированияТиповые проектные решенияТКТКБЯТМД Санкт-ПетербургТНПБТОИТОИ-РДТПТПРТРТР АВОКТР ЕАЭСТР ТСТРДТСНТСН МУТСН ПМСТСН РКТСН ЭКТСН ЭОТСНэ и ТЕРэТССЦТССЦ Алтайский крайТССЦ Белгородская областьТССЦ Воронежской областиТССЦ Карачаево-Черкесская РеспубликаТССЦ Ямало-Ненецкий автономный округТССЦпгТССЦпг Белгородская областьТСЦТСЦ Белгородская областьТСЦ Краснодарского краяТСЦ Орловской областиТСЦ Республика ДагестанТСЦ Республика КарелияТСЦ Ростовской областиТСЦ Ульяновской областиТСЦмТСЦО Ямало-Ненецкий автономный округТСЦп Калининградской областиТСЦПГ Ямало-Ненецкий автономный округТСЦэ Калининградской областиТСЭМТСЭМ Алтайский крайТСЭМ Белгородская областьТСЭМ Карачаево-Черкесская РеспубликаТСЭМ Ямало-Ненецкий автономный округТТТТКТТПТУТУ-газТУКТЭСНиЕР Воронежской областиТЭСНиЕРм Воронежской областиТЭСНиЕРрТЭСНиТЕРэУУ-СТУказУказаниеУказанияУКНУНУОУРврУРкрУРррУРСНУСНУТП БГЕИФАПФедеральный законФедеральный стандарт оценкиФЕРФЕРмФЕРмрФЕРпФЕРрФормаФорма ИГАСНФРФСНФССЦФССЦпгФСЭМФТС ЖТЦВЦенникЦИРВЦиркулярЦПИШифрЭксплуатационный циркулярЭРД |
| Показать все найденныеПоказать действующиеПоказать частично действующиеПоказать не действующиеПоказать проектыПоказать документы с неизвестным статусом |
| Упорядочить по номеру документаУпорядочить по дате введения |
files.stroyinf.ru
| Наименование | Марка |
| Фреза Т-образная грибковая 3,4х1,0 | ц\хв |
| Фреза Т-образная грибковая 6х2,5 | ц\хв |
| Фреза Т-образная грибковая 6х5,5 | ц\хв |
| Фреза Т-образная грибковая 7х2,0 | ц\хв |
| Фреза Т-образная грибковая 7,5х1,0 | ц\хв |
| Фреза Т-образная грибковая 8х3,0 | ц\хв |
| Фреза Т-образная грибковая 8х8,0 | ц\хв |
| Фреза Т-образная грибковая 8,5х1,5 | ц\хв |
| Фреза Т-образная грибковая 9х2,0 | ц\хв |
| Фреза Т-образная грибковая 9,2х2,8 | ц\хв |
| Фреза Т-образная грибковая 9х3,0 | ц\хв |
| Фреза Т-образная грибковая 9х7,0 | ц\хв |
| Фреза Т-образная грибковая 10х0,5 | ц\хв |
| Фреза Т-образная грибковая 10х2,3 | ц\хв |
| Фреза Т-образная грибковая 10х2,58 | ц\хв |
| Фреза Т-образная грибковая 10х3,0 | ц\хв |
| Фреза Т-образная грибковая 10х5 | ц\хв |
| Фреза Т-образная грибковая 10,2х6 | ц\хв |
| Фреза Т-образная грибковая 12х2 | ц\хв |
| Фреза Т-образная грибковая 12х4 | ц\хв |
| Фреза Т-образная грибковая 12х7,0 | ц\хв |
| Фреза Т-образная грибковая 12,5х1 | ц\хв |
| Фреза Т-образная грибковая 12,5х4 | ц\хв |
| Фреза Т-образная грибковая 13х1,2 | ц\хв |
| Фреза Т-образная грибковая 13х1,2 | ц\хв |
| Фреза Т-образная грибковая 13х1,4 Р9 | ц\хв |
| Фреза Т-образная грибковая 13х1,5 (выпуклая) | ц\хв |
| Фреза Т-образная грибковая 13х3,0 Р18 | ц\хв |
| Фреза Т-образная грибковая 13х5 | ц\хв |
| Фреза Т-образная грибковая 13х7,0 | ц\хв |
| Фреза Т-образная грибковая 14х7,5 | ц\хв |
| Фреза Т-образная грибковая 16х3,0 | ц\хв |
| Фреза Т-образная грибковая 16х5 №0161 | ц\хв |
| Фреза Т-образная грибковая 16х5,0 | ц\хв |
| Фреза Т-образная грибковая 16х8 | ц\хв |
| Фреза Т-образная грибковая 16х11,0 | ц\хв |
| Фреза Т-образная грибковая 16х11,8 КЛ4 | ц\хв |
| Фреза Т-образная грибковая 16,5х4 | ц\хв |
| Фреза Т-образная грибковая 17х2,3 | ц\хв |
| Фреза Т-образная грибковая 17,5х2,5 | ц\хв |
| Фреза Т-образная грибковая 18х0,5 | ц\хв |
| Фреза Т-образная грибковая 18х2 | ц\хв |
| Фреза Т-образная грибковая 18,5х2 | ц\хв |
| Фреза Т-образная грибковая 19х3,0 | ц\хв |
| Фреза Т-образная грибковая 19,5х11 | ц\хв |
| Фреза Т-образная грибковая 20х1 | ц\хв |
| Фреза Т-образная грибковая 20х2,0 | ц\хв |
| Фреза Т-образная грибковая 22х5 | ц\хв |
| Фреза Т-образная грибковая 22х6 | ц\хв |
| Фреза Т-образная грибковая 24х3,5 | ц\хв |
| Фреза Т-образная грибковая 24х4,5 | ц\хв |
| Фреза Т-образная грибковая 25х5 | ц\хв |
| Фреза Т-образная грибковая 25х8 | ц\хв |
| Фреза Т-образная грибковая 26,5х9,15 | ц\хв |
| Фреза Т-образная грибковая 27х2,5 | ц\хв |
| Фреза Т-образная грибковая 27х5 | ц\хв |
| Фреза Т-образная грибковая 27,5х3 | ц\хв |
| Фреза Т-образная грибковая 28х2 | ц\хв |
| Фреза Т-образная грибковая 29х6 | ц\хв |
| Фреза Т-образная грибковая 30х2,5 | ц\хв |
| Фреза Т-образная грибковая 30х8 | ц\хв |
| Фреза Т-образная грибковая 32х8 | ц\хв |
| Фреза Т-образная грибковая 32х13 | ц/хв |
| Фреза Т-образная грибковая 34х8 | ц\хв |
| Фреза Т-образная грибковая 34х10 | ц\хв |
| Фреза Т-образная грибковая 34х12 | ц\хв |
| Фреза Т-образная грибковая 35х0,5 | ц\хв |
| Фреза Т-образная грибковая 35х10 | ц\хв |
| Фреза Т-образная грибковая 38х4 | ц\хв |
| Фреза Т-образная грибковая 38,5х3,9 | ц\хв |
| Фреза Т-образная грибковая 39х4 | ц\хв |
| Фреза Т-образная грибковая 39х3,9 | ц\хв |
| Фреза Т-образная грибковая 40х2 | ц\хв |
| Фреза Т-образная грибковая 40х2,4 | ц\хв |
| Фреза Т-образная грибковая 40х4 | ц\хв |
| Фреза Т-образная грибковая 40х4,35 | ц\хв |
| Фреза Т-образная грибковая 42х14 | ц\хв |
instrumentpk.ru
Фрезы для обработки Т-образных пазо
Фрезы для обработки Т-образных пазов 261,262 [c.940]
Фрезы для обработки Т-образных пазов. В станкостроении и других отраслях производства нередко приходится прибегать к изготовлению Т-образных пазов [c.137]
Фрезы для обработки Т-образных пазов изготовляют сварными рабочую часть из стали Р18, а хвостовик — из стали 40Х или 50. В отдельных случаях эти фрезы оснащают твердосплавными пластинками для фрезерования чугуна. [c.137]
Настройка станка на режим фрезерования. Так как размеры Т-образного паза и материал в данном примере выбраны такими же. как и в примере (см. стр. 89). то принимаем те же режимы фрезерования, а именно при фрезеровании концевой фрезой п = 630 об/мин. Зц, = 100 мм/мин при фрезеровании фрезой для обработки Т-образных пазов — соответственно п = = 315 об/мин и =125- мм/мин. [c.104]
Для дисковых трехсторонних фрез с целью обеспечения положительных передних углов на боковых режущих кромках зубья делают разнонаправленными (рис. 2.36,(3). В этом случае на вершину лезвия действует удвоенная нагрузка (по сравнению с прямозубой фрезой), однако благодаря положительным передним углам стойкость фрез увеличивается. С разнонаправленными зубьями делают также фрезы для обработки Т-образных пазов (рис. 2.36, е). [c.84]
Для обработки Т-образных пазов с цилиндрическим или коническим хвостовиком (с нормальными или крупными зубьями) с напаянными твердосплавными пластинками (с коническим хвостовиком) 7063-72 (в ред. 1991 г.) 12,5 16 18 21 25 32 40 для фрез с коническим хвостовиком дополнительно 50 60 72 85 95 Для фрез с цилиндрическим хвостовиком -диаметр 10...25 с коническим хвостовиком -конус Морзе 1 - 5 [c.483]
Фрезы шпоночные, цельные торцовые, насадные, дисковые трехсторонние и дисковые пазовые, для обработки Т-образных пазов, с напаянными ТС пластинами для обработки Т-образных пазов 0,8 [c.666]
Фрезы из быстрорежущей стали для обработки Т-образных пазов [c.53]
Фрезы с напаянными твердосплавными пластинами для обработки Т-образных пазов (по ГОСТ 10673-75 в ред. 1991 г.) [c.262]
Для обработки Т-образных пазов применяют Т-образные фрезы (рис. 126, л). Они работают в тяжелых условиях и часто ломаются, что объясняется затрудненным отводом стружки. С целью облегчения процесса резания и лучшего отвода стружки такие фрезы делают с разнонаправленными зубьями, имеющими поднутрения до 2° на обоих торцах. Заточку фасок на зубьях делают попеременно то с одного, то с другого торца под углом 30° и шириной 0,5 мм. [c.250]

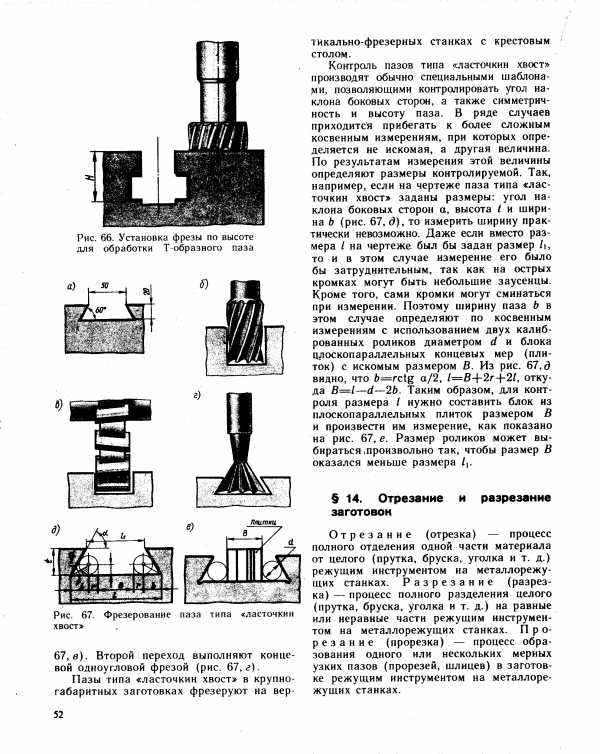

| Рис. 66. Установка фрезы по высоте для обработки Т-образного паза |  |
Фрезы о напаянными твердосплавными пластинами для обработки Т-образных пазов (ГОСТ 10673—75) [c.213]
Фрезы для обработки специальных пазов. Фрезерование Т-образных пазов и пазов типа ласточкин хвост производят обычно на вертикально-фрезерном станке. Для фрезерования Т-образных пазов применяют концевые пазовые фрезы, подбираемые строго по размерам паза. Для фрезерования паза ласточкин хвост применяют концевые угловые фрезы, имеющие угол, равный углу паза. Для фрезерования всяких других пазов необходимо изготовлять специальные фрезы. В целях сокращения разновидностей фрез для фасонных пазов формы и размеры пазов на каждом заводе нормализованы. [c.264]
Фрезы для обработки пазов используются для обработки станочных Т-образных пазов, пазов, под сегментные шпонки, пазов, имеющих отличный от прямоугольного профиль (рис. 7). [c.477]
Фрезы для обработки станочных Т-образных пазов (по ГОСТ 7063-72 в ред. 1990 г.) [c.261]
ФРЕЗЫ ИЗ БЫСТРОРЕЖУЩЕЙ СТАЛИ ДЛЯ ОБРАБОТКИ СТАНОЧНЫХ Т-ОБРАЗНЫХ ПАЗОВ [c.369]
ФРЕЗЫ С НАПАЯННЫМИ ПЛАСТИНКАМИ ИЗ ТВЕРДОГО СПЛАВА ДЛЯ ОБРАБОТКИ СТАНОЧНЫХ Т-ОБРАЗНЫХ ПАЗОВ [c.373]
Фрезерование Т-образных пазов. В машиностроении находят широкое применение Т-образные станочные пазы с номинальным размером паза 10—54 мм (ГОСТ 1574-— 75), например в столах фрезерных станков с числом пазов от трех и более. Для их обработки служа фрезы диаметром 0=17,5-Ь83 мм и шириной fl=7,5 40 мм с коническим хвостовиком, конус Морзе № 1—5 без лапки и с лапкой число зубьев z=6-M4 (ГОСТ 7063—72). Для улучшения условий резания фрезы имеют разнонаправленные зубья с углом наклона 15°. [c.50]
Для фрезерования паза надо подвести заготовку под вращающуюся концевую фрезу до легкого касания. Установить фрезу точно по линии разметки первого паза. Рукояткой продольной подачи отвести стол за пределы обрабатываемой заготовки и вращением рукоятки вертикальной подачи поднять стол иа величину, равную глубине паза N (рис. 66). Застопорить консоль и поперечные салазки стола. Установить в требуемое положение кулачки автоматического включения продольной подачи стола и вручную подвести заготовку к фрезе. Медленно подводя стол с заготовкой к фрезе, врезаться в заготовку, после чего включить механическую продольную подачу и произвести фрезерование первого паза. Пользуясь приемами обработки пазов, описанными ранее, произвести фрезерование остальных пазов. Далее, не перемещая стол в поперечном направлении, установить в шпиндель станка фрезу и произвести наладку станка на фрезерование паза фрезой для Т-образных пазов. При этом ось паза, профрезерованного за первый рабочий ход, должна совпадать с осью шейки фрезы. Установка фрезы по высоте производится легким касанием вращающейся фрезы верхней плоскости заготовки (рис. 66) с последующим выводом фрезы за пределы обрабатываемой заготовки и подъемом стола на величину N. [c.51]
Рассмотрим наладку станка на фрезерование кругового Т-образного паза, обработку которого производят за три рабочих хода сначала фрезеруют прямоугольный паз концевой фрезой, а затем фрезой для Т-образных пазов и двухугловой концевой фрезой. [c.62]
Фрезы с напаянными пластинками из твердого сплава для обработки станочных Т-образных пазов (по ГОСТ 10673- -63) [c.74]
При обработке в стали Т-образных пазов возникают трудности, связанные с удалением стружки, забивающейся между зубьями фрезы. Чтобы избежать этого, новаторы производства предложили и успешно используют крупнозубые фрезы (рис. 76) с увеличенным пространством для размещения стружки между зубьями и разнонаправленными винтовыми зубьями (ю = 20—25° D = 14—22 мм В = 8—18 мм). [c.137]
Два способа установки фрез для обработки нижней части Т-образного паза показаны на фиг. 122. В первом случае (фиг. 122, а) фреза устанавливается по набору мерительных плиток 2, расположенных между фрезой и чисто обработанной планкой I при втором способе производится установка фрезы (по мелу) в положение, показанное на фиг. 122, б, с последующим подъемом стола на величину Я. [c.388]
Фрезерование Т-образных пазов. В машиностроении находят широкое применение Т-образные станочные пазы с номинальным размером паза 10 — 54 мм (по ГОСТ 1574 — 62), например в столах фрезерных станков. Для их обработки служат фрезы (ГОСТ 7063 — 63) диаметром D = = 17,5 — 83 мм и шириной В = 7,5- -40 мм с коническим хвостовиком, конус Морзе № 1 — 5 без лапки и с лапкой (рис. 126). Число зубьев фрез [c.88]
Фреза для обработки станочных Т-образных пазов 88 [c.88]
При фрезеровании Т-образных пазов с параллельными сторонами (рис. 37) боковые стороны 1, 2 и 3 фрезы работают ненормально из-за возникновения трения, что приводит к быстрому износу фрез, получению недостаточно чистой поверхности и невозможности обеспечения установленных для размеров обрабатываемых деталей допусков. Избежать этого можно, если у фрезы на поверхностях 1, 2 м 3 сделать боковой задний угол, благодаря чему качество обработки пазов повысится. Однако боковой задний угол сокращает срок службы фрезы. Для того чтобы удлинить этот срок, фрезы делают составными. [c.116]
Заготовки, подлежащие обработке, укладывают в шаблоны (рис. 166), которые устанавливают и закрепляют на столе станка болтами с квадратными головками, вставляемыми в специально предусмотренные в столе Т-образные радиально расположенные пазы. В зависимости от формы детали и требований к классу шероховатости обработки ее поверхности заготовку обрабатывают одной фрезой за один проход или двумя последовательно расположенными фрезами, снимающими стружку с одной и той же плоскости заготовки (черновое и чистовое фрезерование) или, наконец, двумя последовательно расположенными фрезами, вращающимися в разные стороны и снимающими стружку с различных участков одной и той же плоскости заготовки. Наиболее сложным для настройки является последний случай. [c.217]
В зависимости от назначения фрезы бывают цилиндрические (рис. 66, б), торцовые (рис. 66, в) —для обработки плоскостей шлицевые (рис. 66, г) — для фрезерования шлицев в головках винтов Т-образные (рис. 66, д) —для фрезерования пазов, главным образом у столов металлообрабатывающих станков червячные (рис. 66, е) — для получения зубьев колес и другие виды. [c.140]
Фрезы предназначены для обработки открытых горизонтальных и вертикальных плоскостей, а также прямоугольных. Т-образных и угловых пазов. Основные типы и размеры фрез (рис. 15) цилиндрические со вставными ножами из быстрорежущей стали, составные, работающие в комплекте с числом фрез от 2 до 6 дисковые пазовые трехсторонние с прямым мелким зубом дисковые трехсторонние со вставными ножами из быстрорежущей стали [c.41]
Профиль Т-образного паза (рис. 8.19, табл. 8.12) образуется обычно за три перехода, причем первый и третий переходы желательно выполнять на горизонтально-фрезерном станке дисковой фрезой, второй же — фрезой для обработки Т-обраэных пазов. [c.393]
Расточные станки для обработки Т-образных пазов используются только в том случае, если габариты деталей или их установка не позволяют использовать продольно-фрезерные станки. Такие пазы обычно обрабатываются двумя фрезами. Вначале делается прорезка концевой фрезой прямоугольного паза, а уже затем фрезеруется Т-образной фрезой фасонная часть паза. Бесспорным преимуществом использования расточных станков для фрезерования является то, что благодаря наличию и использованию поворотного стола можно фрезеровать все четыре стороны деташи с одной установки. При этом, естественно, сохраняется взаимная перпендикулярность сторон. [c.205]
Фрезы с напайнными твердосплав выми пластинами для обработки Т-образных пазов (ГОСТ 10673—75) (табл. 62) предназначены для обработки пазов по ГОСТ 1574—71. В качестве режущей части фрез используют [c.213]
Фрезы предназначены для обработки Т-образных станочных пазов по ГОСТ 1574—42 на гори-зонтальпо-фрезерпых и вертикально-фрезерных станках. [c.45]
При фрезеровании нескольких парал- У, лельных пазов на одной детали целесообразно применить горизонтально-фрезерный станок, позволяющий вести одновременно обработку всех пазов набором дисковых фрез. В остальных случаях предпочтительнее вертикально-фрезер-ный станок. Способы фрезерованпя оря- моугольных пазов (верхней части Т-образного паза) описаны выше. Для фрезерования нижней части Т-образного паза необходимо а) проверить индикатором радиальное биение фрезы б) настроить станок на определенный режим фрезерования в) подвести вручную заготовку под фрезу н расположить ее так, чтобы ось фрезы совпадала с осью паза (по разметке, с помощью двух угольников) г) вклю- [c.267]
На примере обработки двух смежных пазов (рис. Х.12, а) проследим выполнение этой операции. Первый переход (рис. Х.12, б) заключается в фрезеровании концевой или дисковой трехсторонней фрезой сначала одного, а затем и смежного паза за один рабочий ход на 14 мм по ширине и на 2 мм по глубине. Второй переход (рис. Х.12, в1 состоит из последовательного фрезерования за один рабочий хол Т-образной концевой фрезой соответствующего размера симметричных прямоугольных поднутрений в пазах на размер 24 1-5 мм по ширине и 11 мм по высоте. Третий переход (рис. Х.12, г) используется для фрезерования фасок 1,5X45° вдоль крол ок каждого паза за один рабочий ход угловой концевой или дисковой угловой фрезой. [c.219]
mash-xxl.info
Фрезы для изготовления Т-образных пазов
Каталог товаров
Каталог товаров
MICROTECH (Италия) Концевые алмазные фрезы Алмазные фрезы с подшипником Алмазные фрезы для нестинга Алмазные пильные диски CMT (Италия) Фрезы концевые Фрезы концевые CMT PRO Фрезы по искусственному камню Фрезы спиральные Фрезы со сменными ножами Пильные диски Насадные фрезы Присадочные сверла Патроны, цанги Приспособления и инструменты Пилки для лобзика CMT Пилки сабельные CMT CONTRACTOR Фрезы пазовые Фрезы пазовые Z2+1 Обгонные фрезы с верхним подшипником Обгонные фрезы с нижним подшипником Фрезы пальчиковые пазовые Фрезы пазовые V-образные Фрезы гравировальные радиусные Фрезы пазовые T-образные Фрезы ласточкин хвост Фрезы пазовые дисковые Фрезы для снятия фасок с подшипником Фрезы для выборки четверти с подшипником Фрезы галтельные для закруглений Фрезы радиусные Ovolo Радиусные фрезы с подшипником полуштап Фрезы калевочные S-профиль Фрезы калевочные классический профиль Фрезы для изготовления ручек
WPW (Израиль) Концевые фрезы Сверла, зенковки Экономичный инструмент WoodPecker DIMAR (Израиль) Концевые фрезы Фрезы по искусственному камню Пильные диски Фрезы для ЧПУ Сверла Насадные фрезы Инструмент для обработки пластика Инструмент для обработки Алюминия и ACM Инструмент для обработки композитных материалов Алмазный инструмент Sistemi Klein (Италия) Фрезы концевые Фрезы концевые эконом
Ceratizit (Люксембург) Ножи сменные стандартные Ножи сменные специальные Ножи сменные подрезные Ножи сменные 4-режущие кромки Ножи сменные для пазовpilafreza.ru
