Корончатая фреза по металлу: выбор, особенности конструкции

Для механической обработки металлических заготовок применяется специальный инструмент, в число которых входит фреза кольцевая по металлу. Основное предназначение заключается в получении отверстия с большим диаметром и значительной глубины. Корончатая фреза характеризуется довольно большим количеством особенностей, о которых далее поговорим подробнее.

Конструктивные особенности

Возможность применения изделия для получения отверстий связано с ее конструктивными особенностями. Коронка состоит из следующих элементов:

  1. Рабочей коронки. Именно она участвует в непосредственной механической обработке поверхности.
  2. Пилотное сверло предназначено для непосредственного отвода стружки на момент обработки, а также центрирования инструмента.
  3. Хвостовика. Крепление изделия проводится за счет специального элемента, который рассчитан на повышенную осевую нагрузку. За счет этого изделие подходит для станков с различным показателем.
  4. Соединительный винт. Этот конструктивный элемент может применяться для фиксации изделия.

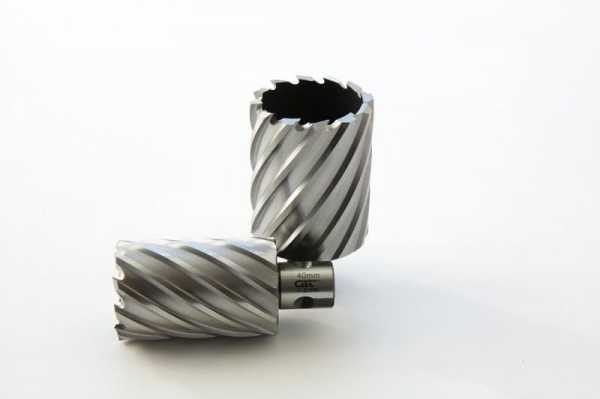

Кольцевая фреза обладает режущим элементом, который напоминает коронку из твердого сплава. При этом зубья могут располагаться с неровным шагом. Государственный стандарт определяет возможность применения материала, твердость которого доходит до 68 единиц по шкале HRC. За счет этого обеспечивается высокий показатель износостойкости.

Применение специальных сплавов позволяет также исключить вероятность чрезмерного нагрева поверхности. Подобный эффект становится причиной деформации поверхности. В процессе сверления рекомендуется в зону резания добавлять СОЖ.

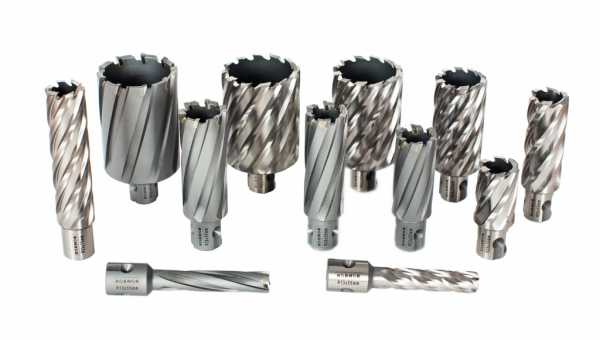

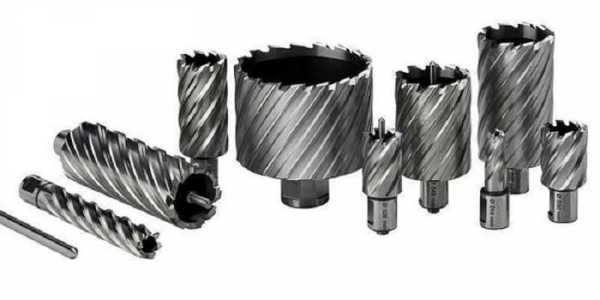

Распространенные цилиндрические корончатые варианты исполнения сегодня применяются для получения отверстий в диапазоне от 12 до 150 мм. При этом глубина может также варьироваться в достаточно большом диапазоне, максимальный показатель составляет 50 мм.

Преимущества и недостатки инструмента

Рассматриваемая фреза корончатая по металлу характеризуется наличием довольно большого количества преимуществ. Они выглядят следующим образом:

  1. Конструкция изделия устроена таким образом, чтобы резание велось по контуру. Этот момент также определяет необходимость в использовании мощного оборудования.
  2. Применяются корончатые сверла и кольцевые фрезы по металлу для получения поверхности с требуемым показателем шероховатости. Этого не всегда можно достигнуть при использовании обычного сверла.
  3. Устанавливать фрезерную металлическую оснастку можно на самом различном оборудовании. Примером можно назвать сверла и фрезерные станки.
  4. Подобный вариант исполнения используется при многоинструментальной обработке.
  5. За один проход может удалять довольно большое количество материала. Этот момент существенно повышается скорость резания.
  6. Для получения из металла стружки требуется меньшее количество энергии.
  7. Повышенная производительность обеспечивается за счет применения быстрорежущей стали при изготовлении режущей кромки. Она обладает устойчивостью к воздействию тепла.
  8. Обеспечивается требуемая точность и скорость резания.
  9. При работе образуется минимальное количество шума. Это также можно назвать существенным достоинством подобного инструмента.

Высокая производительность также обеспечивается за счет расположения большого количества зубьев на рабочей поверхности.

Недостаток у корончатого типа оснастки фрезеровальных станков всего один – высокая стоимость. Сложности, возникающие при изготовлении, повышают стоимость и снижают ремонтопригодность. При этом провести заточку поверхности можно исключительно при применении специального оборудования.

Выбор корончатых фрез

К выбору рассматриваемого инструмента следует отнестись с большой ответственностью. Кольцевая фреза по металлу для дрели делится на две основные категории:

  1. Изготавливаемые из быстрорежущей стали. Подобный вариант исполнения встречается крайне часто, характеризуется высокими эксплуатационными характеристиками.
  2. Вариант исполнения с зубьями из твердого сплава. Применяемый ГОСТ кольцевых фрез определяет возможность использования специальных сплавов, которые могут выдерживать воздействие высокой температуры.

Встречаются в продаже варианты исполнения, которые позволяют применять электродрель, другие подходят исключительно для работы с фрезеровальным оборудованием.

Основными критериями выбора можно назвать нижеприведенные моменты:

  1. Наиболее важным критерием назовем то, отверстие какого диаметра можно получить при обработке.
  2. Недорогие варианты исполнения из быстрорежущей стали характеризуются повышенной упругостью, могут применяться для высверливания отверстий диаметром до 30 мм. При этом заготовка должна быть представлена мягким материалом. Конструктивные особенности определяют то, что зубья меньше подвержены поломке.
  3. Для получения отверстий диаметром более 35 мм применяется вариант исполнения, режущие кромки которой изготавливаются при использовании напаек из твердого сплава. Он характеризуется большим рабочим ресурсом.
  4. Важным критерием выбора назовем тип обрабатываемого материала. Все сплавы характеризуются определенным показателем твердости. Слишком твердая поверхность при обработке приводит к нагреву рабочей части инструмента.

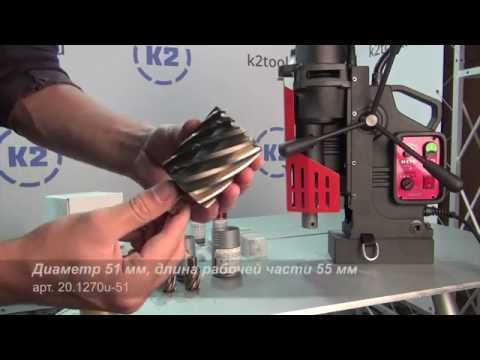

Встречаются в продаже и фрезы корончатые магнитные. Они предназначены для магнитных сверлильных станков, конструкция характеризуется высокой прочностью и надежностью.

Применение корончатых изделий позволяет упростить поставленные задачи по получению отверстий большого диаметра. Механическая обработка в подобном случае проводится за один проход. Как правило, при использовании обычных сверл приходится комбинировать инструмента с различным диаметром. Область применения изделия существенно расширена за счет создания стандартного хвостовика, который подходит для дрели и фрезеровального станка.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

Корончатые сверла (кольцевые фрезы) - Karnasch Professional Tools GmbH в России

Аксессуары

Держатель инструмента

Зенкеры

Адаптеры для спиральных сверл

Адаптер для метчика

Сверлильные патроны

Емкость с СОЖ под давлением

Магнитная палочка для удаления стружки

Держатель инструмента для сверл с хвостовиком Конус Морзе 3

Держатель инструмента с каналами для СОЖ для сверл с хвостовиком Конус Морзе 3

Одним из наиболее важных этапов в обработке металлических изделий является, несомненно, сверление. В данном процессе свою эффективность доказали корончатые сверла, которые изготавливаются из твердых сплавов металлов и благодаря этому имеют зубья повышенной твердости и прочности, стойкие к износу и стиранию, а также обладающие повышенной термостойкостью.

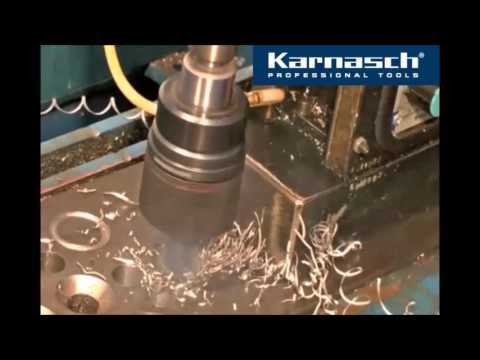

Принцип работы корончатых сверл очень прост. В начале сверления корончатым сверлом высверливается лишь контур поверхности, а не весь диаметр, как в случае со спиральными сверлами. Благодаря такой особенности сверления, корончатые сверла способствуют значительной экономии времени в процессе работы, а соответственно и экономии денежных средств.

Предназначение и модификации корончатых сверл

Корончатые сверла (кольцевые фрезы) в процессе сверления позволяют увеличивать скорость выполнения работ. Данные сверла применяются для сверления отверстий диаметром от 1,2 до 15 сантиметров, и вглубь до 110 миллиметров. Особенность применения таких сверл заключается в быстроте и бесшумности работы, а также отсутствии необходимости центровать просверленное отверстие.

На сегодняшний день корончатые сверла, или как они еще называются кольцевые фрезы, изготавливают в следующих модификациях:

  • Первая группа имеет специальное покрытие, предотвращающее износ и идеально подходящее для обработки металлических элементов. Как правило, их изготавливают из быстрорежущей стали.
  • Ко второй группе относятся корончатые сверла повышенной прочности (такие сверла используют в основном для сверления рельс).
  • Третья группа корончатых сверл схожа со второй, но их строение усиливают напаянные боковые пластины, предающие сверлу дополнительную твердость и прочность.

Одной из особенностей корончатых сверл является то, что размер их хвостовика зависит от его диаметра. Эта особенность позволяет использовать данный вид инструмента, как на обычной дрели, так и на сложных профессиональных (токарных) станках.

Основные преимущества корончатых сверл (кольцевых фрез):

  • наличие большого количества режущих зубьев (как правило, от 4 до 16 зубцов) обеспечивает быстрое и эффективное сверление;
  • благодаря меньшему сопротивлению при процессе сверления, они способствуют экономии энергии;
  • нет необходимости в предварительной рассверловке и центрированию просверленных отверстий;
  • отсутствие неровностей в результате сверления;
  • благодаря своим свойствам и строению сверла не перегреваются и не проскальзывают.

Корончатые сверла обладают возможностью многократной заточки, что позволяет значительно сэкономить на приобретении сверл. Заточка корончатых сверл производится на специализированном оборудовании и может осуществляться около пяти раз.

Хотелось бы отметить и некоторые недостатки данной группы инструментов. Конечно, их в разы меньше преимуществ, но они все же имеются. Например, корончатые сверла (кольцевые фрезы) не применяются для сверления глухих отверстий. Также они не распространены в автомобилестроении. Однако, приобретение и использование корончатых сверл позволит вам достигнуть превосходных результатов, значительно сэкономив ваше время.

www.karnasch.ru

Преимущества корончатых сверл (фрез) по металлу

Корончатые сверла или как их называют по другому, корончатые фрезы по металлу, предназначены для просверливания сквозных отверстий в массивах металла от 12 до 200 мм, на глубину до 150 мм и более. Преимущества корончатых сверл заключается в простоте и доступности в их использовании, а так же в качестве получаемых отверстий, даже вне производств. Отверстия после корончатых фрез практически не требуется дополнительно обрабатывать.  Преимущества корончатых фрез заключается так же в принципе их работы – высверливается не полностью весь металл, а только контур отверстия, а сердцевина удаляется. Точность, высокая скорость и как следствие экономия финансовых средств делает данную технологию всё более популярной как в промышленном и гражданском строительстве,  так и на  предприятиях металлообрабатывающей отрасли.

Корончатые сверла подразделяются на 2 основных вида HSS (изготовленные из быстрорежущей стали) и TCT (изготовленные из стали с твердосплавными зубьями).  Каждый из видов корончатых фрез имеет свои особенности и преимущества.

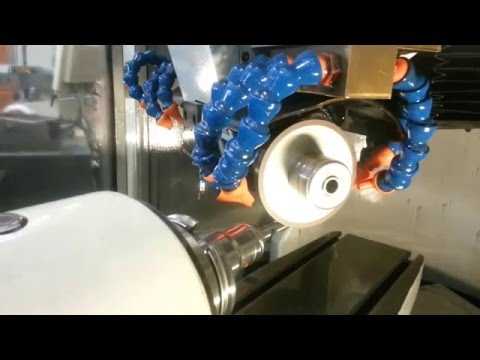

Возможность заточки корончатых сверл HSS на специальном оборудовании значительно удешевляет данную технологию, ведь затачивать сверло HSS (из быстрорежущей стали) можно до 10 раз, и сверло после каждой заточки имеет примерно такой же ресурс.

Преимущества корончатых сверл TCT с твердосплавными впайками заключаются в их долговечности, возможности сверлить самые труднообрабатываемые металлы и сплавы. Например, по статистике сверла TCT имеют по сравнению с HSS ресурс более чем в 3 раза. А некоторые материалы «по зубам» только сверлам TCT.

Применение специальных удлинителей (адаптеров) делает данную технологию по истине уникальной.

kornor.ru

💣Корончатая фреза удлиненная ✔️



Главная

Loading...


ТЭГИ


приколы видео орел и решка черногория русские молодые политика спорт музыка события факты звёзды Дота 2 женщины альтернатива КВН драки война мультики актёры кино онлайн масяня приколы наруто видеоклипы видеобитва машины видеореклама вконтакте однокласники видеоролик дня видеоролики 2018 видеоролики без смс казино АТО ДНР ополчение смешное видео youtube приколы дом2 драки стоп хам драки я приколы видео дом2 серии дорогой ты где был русские детективные сериалы бэк ту скул пранки над друзьями новые видеоклипы, Поздравления

РЕКЛАМА



ПАРТНЁРЫ


Сообщество


Корончатая фреза удлиненная .

Корончатая (кольцевая) фреза удлиненная 110 мм

Нажми для просмотра
Корончатая (кольцевая) фреза удлиненная 110 мм с покрытием TiAlN для сталей твердостью до 1300 -1400 Ньютон...



Тэги:

Корончатое сверление и корончатые сверла. Ликбез Gtool.

Нажми для просмотра
Короткий ликбез на тему корончатых сверл: - Что такое корончатое сверла? - Какие задачи они решают?...



Тэги:

Изготовление концевой фрезы на 5-осевом станке BPX5

Нажми для просмотра
Московская область, г. Ногинск тел. + 7 499 515 55 66 факс 8(499) 270 64 30  ...



Тэги:

Корончатые сверла по металлу Karnasch. Краткий обзор кольцевых фрез.

Нажми для просмотра
Краткий обзор основных серий корончатых сверл (кольцевых фрез). Пример сверления отверстия кольцев...



Тэги:

Фрезы твердосплавные Практика

Нажми для просмотра
Фрезы твердоспла вные Практика для профессион алов и любителей. Огромный .. .



Тэги:

Корончатая фреза по металлу

Нажми для просмотра
Обзор на инструмент корончатые фрезы по металлу. Тест инструмент а. Сверление сквозного отверстия в десятом...



Тэги:

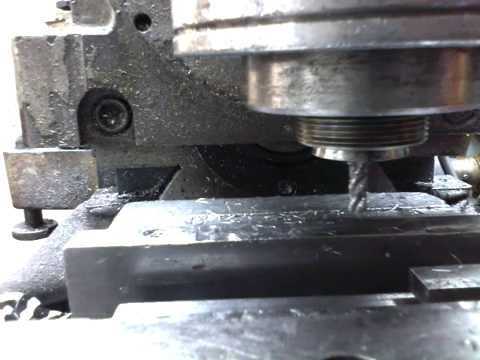

Фрезеровка не сквозного окна,обороты фрезы 1200 о/м чистовой размер.

Нажми для просмотра
Фрезеровка не сквозного окна,оборо ы фрезы 1200 о/м чистовой размер.Ста ь45 фреза шестипёрая Р6М5 диаме...



Тэги:

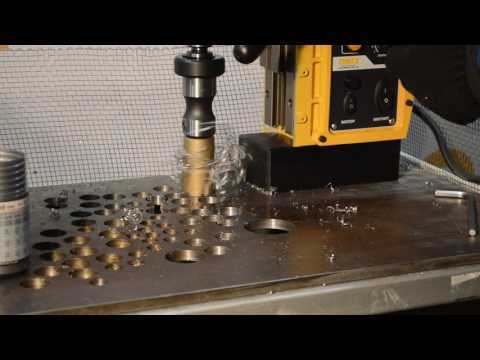

Корончатые сверла по металлу - сверление 38 мм

Нажми для просмотра
Корончатые сверла по металлу () Сверление отверстия магнитным  ...



Тэги:

Смотреть всем! Самые мощные коронки в мире!

Нажми для просмотра
Коронки для розеток и подрозетни ков, универсаль ные коронки Multiconstruction для различных материалов : легкого...



Тэги:

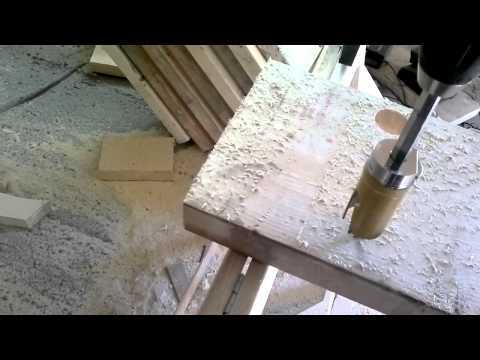

своими руками сделал сверло на 40 мм,для дерева

Нажми для просмотра
Ассортимен т: ▻ Сверла, резьбонаре зной инструмент , зенкера и развертки -Сверла быстрорежу щая сталь HSS;...



Тэги:

Инструменты и приспособления.

Нажми для просмотра
Ролик для обзора : Купить:  ...



Тэги:

Корончатые фрезы, кольцевые сверла www.sverla.in.ua

Нажми для просмотра
Опыт использова ния коронок по металлу. Набор коронок , Коронка по металлу 45мм .



Тэги:

Кольцевые сверла по металлу из быстрорежущей стали

Нажми для просмотра
Коронки с твердоспла вными напайками: Коронки по металлу без напаек (быстрорез) : ...



Тэги:

Коронки по металлу с AliExpress. Они сверлят?

Нажми для просмотра
Мои наблюдения и советы по сверлению отверстий в листовой нержавеюще й стали. Да, покупал ступенчато е сверл...



Тэги:

Коронки по металлу. Какие выбрать? Первые впечатления.

Нажми для просмотра
Корончатые сверла по металлу Karnasch Gold Line. Кольцевые фрезы из быстрорежу щей стали. Самые популярные  ...



Тэги:

Фреза корончатая по металлу и ступенчатое сверло.

Нажми для просмотра
одной кольцевой фрезой серии НС можно просверлит ь до 1600 отверстий  ...



Тэги:

Корончатые сверла по металлу Karnasch Gold Line. Кольцевые фрезы из быстрорежущей стали.

Нажми для просмотра
Краткий видео обзор выполнения работ по сверлению стали Ст3 с использова нием кольцевой фрезы от компании...



Тэги:

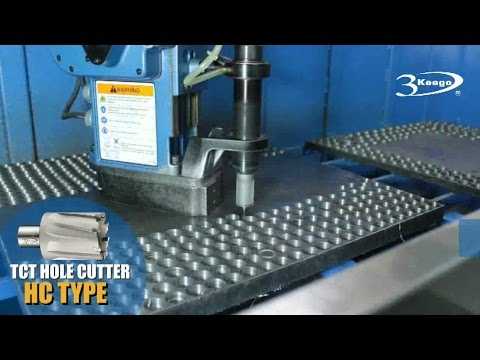

Корончатые сверла с твердосплавными зубьями. 3Keego
