Фрезерный станок по металлу своими руками для дома

Если возникла идея изготовить самодельный фрезерный станок по металлу, то возникают определенные вопросы. Их необходимо решить перед началом работы.

Какие операции будет выполнять этот агрегат? Класс задач, предполагаемый для исполнения? Тип оборудования: горизонтальный или вертикальный? Нужна ли делительная головка? Что использовать в качестве основы? Какого размера нужно иметь станок: напольный или настольный?

Фрезерование деталей в домашних условиях

Определяясь с типом станка, нужно отталкиваться от работ, которые можно выполнять с его помощью.

Фрезеровать можно:

  1. Поверхности деталей, добиваясь получения нужных плоскостей.
  2. Создавать пазы, в которые в последующем будут устанавливаться шпонки, например, для монтажа шкивов или зубчатых колес на валах.
  3. Нарезать зубья на шестернях или звездочках, эти детали применяют в трансмиссиях машин или коробках перемены передач.
  4. Придавать оригинальную форму литым или кованым изделиям, фрезерование производится по специальным программам или моделям (оригиналам).
  5. Пропиливать углубления для прохода жидкостей или газов в специальных устройствах.
  6. Изготавливать оригинальные медали, жетоны, значки и другие эксклюзивные малоразмерные изделия.

Современные новации в индивидуальном производстве

В домашней мастерской современные мастера по заказу для крупных предприятий выполняют обработку деталей согласно прилагаемым чертежам. Подобная подработка выгодна и предприятиям: отпадает необходимость задействования дополнительного технологического оборудования в цеху для выполнения рутинных операций.

Домашний мастер производит работу по контракту с заказчиком, проблемы доставки заготовок и деталей он решает самостоятельно. В результате накладные расходы основного производства снижаются. Рабочее место создается самим исполнителем.

Для организации производства доходов достаточно создать индивидуальное предприятие (ИП), чтобы иметь официальный статус (облегчаются финансовые расчеты). В настоящее время подобных организаций достаточно, они выполняют солидные объемы заказов.

Основные инструменты для фрезерования

Станок для фрезерования металла создается под определенный вид фрез. Здесь у мастера имеется солидный выбор:

  • Пальчиковый инструмент используется для формирования пазов. Ширина и глубина будущей проточки по заданным параметрам выполняется за один или несколько проходов.
  • Торцевые фрезы могут обрабатывать плоскости. Крепление производится за хвостовик с внутренней резьбой. Дополнительная фиксация осуществляется за счет конуса Морзе.
  • Фасонное фрезерование, а также изготовление зубьев для механических передач выполняется с помощью специальных фрез. Они могут иметь пальчиковый или дисковый вид.
  • Для получения спиральных канавок дополнительно используют делительные головки. В зависимости от расположения стола обрабатывается определенная часть цилиндрической заготовки. Каждое линейное перемещение детали сопровождается ее поворотом на заданный угол.

Выбор рабочей головки для фиксации инструмента

Самостоятельно электродвигатель никто не сделает. Используются готовые электромоторы. Чтобы передать крутящий момент от вращающегося вала к инструменту, нужно иметь специальную муфту. В ней должно быть коническое отверстие для крепления хвостовика или иметься цанговый патрон.

Сверлильный станок

Изготавливать подобные приспособления довольно сложно. Гораздо проще взять за основу узлы, в которых присутствуют необходимые элементы. Чаще всего используют фрагменты настольных сверлильных станков.

У сверлильного оборудования имеется отдельный вал. Он получает привод от электродвигателя через блок клиноременных шкивов. Сравнительно просто регулируется частота вращения главного вала при постоянных оборотах двигателя. Нужно только переместить ремень с одного ручья в другой. Он одновременно перемещается на ведомом и ведущем валах.

Если принято подобное решение, то остается доработать патрон для фиксации инструмента. Обычный трехкулачковый патрон можно оставить. Однако, потребуется модернизировать его, добавив резьбовое крепление хвостовика.

Сверлильный станок

Внимание! Возникающее в процессе фрезерования касательное сопротивление движению обязательно будет вырывать инструмент из патрона. При увеличении подачи (перемещения инструмента за один оборот) сопротивление растет пропорционально квадрату роста скорости продольного движения.

Сверлильно-фрезерный станок сможет выполнять работу в двух разных режимах. По такому пути идет большинство мастеров, желающих иметь сложное технологическое оборудование в мастерской.

Токарный станок для фрезерования

Сделать фрезерный станок по металлу на базе токарного оборудования. Наличие удобного трехкулачкового патрона на токарном станке позволяет закреплять в нем конический крепеж для фрез. Деталь фиксируется с помощью струбцин или ручных тисков к суппорту, на котором устанавливают резцедержатель. Мощность обычно измеряется десятками кВт, а коробка скоростей обеспечивает значительное количество вариантов частот вращения главного вала.

В подобном варианте пользователь получит токарно-фрезерный станок. Процесс переделки не займет много времени. Потребуется.

  1. Снять резцедержатель.
  2. Установить вспомогательную плиту.
  3. Закрепить на плите прижимы или приспособить струбцины.
  4. Внутри патрона установить фрезу.
  5. Зафиксировать деталь на плите.
  6. Определить ход фрезерования.
  7. Подвести деталь к инструменту и производить обработку по заданным параметрам.

Использование ручного фрезера

Ручные электрические фрезеры выпускаются для обработки древесины и мягких металлов. Их приспосабливают для обработки твердых материалов. Для этого проектируют достаточно мощные опоры, способные выдерживать значительные касательные (боковые) нагрузки. Необходимо обеспечивать жесткость самой конструкции агрегата.

Используют стальные уголки или профильные прямоугольные трубы с толстыми стенками. Из них сваривают стойки для крепления фрезера (в нем имеется шпиндель для крепления хвостовиков фрез).

Ручной фрезер

У большинства фрезеров имеются специальные площадки, которые можно закрепить на стойке. Так как габариты обрабатываемых деталей могут заметно отличаться друг от друга, то опоры выполняются в виде консоли или портала.

Для домашней мастерской консольные конструкции не могут иметь большой вылет в горизонтальной плоскости. Только крупные напольные станки позволяют располагать фрезу на удалении от стойки. Для настольных агрегатов имеются ограничения.

Портальные конструкции могут иметь значительный вынос для инструмента. Но и тут следует подходить разумно. Крупные детали на фрезерном станке обрабатывают редко. В домашних условиях изготовить подобный станок сложно.

Фиксация детали и рабочее перемещение

Наличие в составе оснастки механизма для осевого перемещения позволяет задавать перемещение инструмента на заданную глубину. Некоторые мастера создают универсальное оборудование, которое может быть использовано для обработки разных видов материалов.

Задачей проектирования будет разработка стола. На нем нужно закрепить обрабатываемую заготовку. Механизация должна позволять перемещать верхнюю часть относительно инструмента в двух направлениях.

Поэтому в конструкции предусматривается неподвижная и подвижная части. Чаще между собой они связаны с помощью клиновых пазов. При перемещении в подобных условиях зазор выбирается до минимума. Жесткая относительная фиксация гарантирует качество выполняемой работы.

Движение подвижных частей происходит за счет ходовых винтов. Вращая маховичок, фрезеровщик заставляет двигаться верхнюю часть стола с закрепленной деталью. Наличие двух ходовых винтов, расположенных под углом 90⁰, позволяет позиционировать деталь относительно фрезы в любом месте.

Этапы проектирования

Многие мастера работают, только используя эскизы. Окончательная подгонка расположения деталей производится только при установке их на станину. Уже по месту сверлятся необходимые отверстия, а потом производится монтаж. Довольно часто приходится изменять взаимное расположение узлов. Просверленные отверстия заваривают. Затраты времени довольно большие.

Современная компьютерная техника дает в руки проектировщиков мощный инструмент – трехмерное моделирование с помощью инженерных программ. Выбор программного обеспечения большой. Освоить любую несложно, достаточно установить на свой компьютер и просмотреть уроки, опубликованные в сети.

  • Чтобы проще производить виртуальный монтаж, создаются трёхмерные модели твердых тел. Производится измерение имеющихся деталей и узлов.
  • С помощью инструментов компьютерной программы разрабатываются аналоги с точными размерами (в пределах разумного допуска).
  • Проектируется сцена – моделируется место будущего размещения станка в мастерской.
  • На виртуальной сцене размещаются станина и узлы.
  • По модели можно перемещать элементы, добиваясь рациональной установки по высоте, ширине и в пространстве сцены.
  • Некоторые узлы могут быть спроектированы по месту, применительно к имеющейся модели.
  • После завершения моделирования создаются рабочие чертежи. Эта процедура занимает немного времени. Достаточно перенести проекции сборочных узлов и деталей на координатные плоскости и расставить размеры.
  • При необходимости для лучшего понимания особенностей конструкции выполняют разрезы и сечения. Они помогают разобраться во взаимодействиях между отдельными деталями и их устройстве.

Пошаговое изготовление простейшего фрезерного станка своими руками

Инструмент

Перед началом изготовления нужно подобрать необходимые комплектующие. Они будут использованы в процессе работы. Понадобится инструмент:

  1. Сварочный аппарат поможет изготовить сварную станину будущего оборудования.
  2. Электродрель и сверлильный станок с набором сверл позволит изготовить необходимые монтажные отверстия.
  3. Набор ключей и отверток необходим для соединения деталей и узлов при сборке конструкции.
  4. Покраска с помощью краскопульта придаст изделию промышленный вид.

Этапы изготовления станка

На рабочем столе станка будут установлены координатные тиски. Их особенность заключается в том, что зафиксированная деталь может перемещаться в нужном направлении.

Чтобы гарантированно производить фрезерование в разных направлениях в подстолье предусматривается поворотная опора. Ее можно сориентировать под любым углом, а затем закрепить выбранное положение.

Координатные тиски

В качестве электродвигателя будет использоваться электрический миксер. Мощность составляет 1300 Вт. Имеется втулка, чтобы на резьбе присоединить патрон и пальчиковую фрезу.

Миксер может получать вращения с разной частотой вращения вала. Используется встроенный регулятор.

Наличие специальной площадки позволяет крепить инструмент на стойке.

Миксер

Выполняется доработка: вытачивается специальный валик с резьбой М10.

Хвостовики фрез будут фиксироваться в трехкулачковом патроне. Решено использовать патрон с максимальным диаметром 16 мм.

Для большинства типоразмеров фрез такой диаметр достаточен.

Валик М10

Изготовлена станина. В ней использованы швеллер и пластинчатый радиатор отопления. Для удобства использования общая длина радиатора обрезана наполовину.

С помощью косынок усилены сварные швы. При сварке использован специальный кондуктор, который обеспечил перпендикулярное расположение сварных заготовок между собой.

Станина покрашена грунтовкой на алкидной основе. Поверх нанесена алкидная эмаль.

Станина

Использован швеллер № 18. Выполнена разметка под верхнюю планшайбу. Просверлены отверстия для установки планшайбы миксера на вертикальной стойке станины.

В нижней части стойки видны отверстия для крепления нижней опоры. К ним будет крепиться основа под цилиндрическую вращающуюся опору.

Швеллер 18

Полная высота стойки составляет 980 мм. При проектировании были смоделированы условия фрезерования возможных деталей. После анализа трехмерных моделей определены оптимальные размеры стойки.

На нижней опоре видны отверстия. В них будут устанавливаться трубчатая опора и корпус подшипника для механизма привода вертикального перемещения рабочего стола.

Высота стойки

Ширина нижней опоры составляет 550 мм, в глубину опора имеет размер 500 мм. На подставке будет предусмотрено пространство для установки подобной опоры.

Ширина опоры

Измерение глубины опорной плоскости.

Глубина плоскости

Вид снизу. По углам приварены болты. К ним будут крепиться резиновые башмаки. С их помощью будет устраняться вибрация станка.

Имеются роликовые натяжители цепи, их роль будет описана при установке цепного привода в механизме вертикального перемещения стола.

Вид снизу

Резиновые башмаки крепятся на резьбе. Внутри башмака методом вулканизации закреплена гайка М10.

Длина болта выбрана так, чтобы она составляла 60% от высоты резинового башмака. Эластичная опора будет надежно удерживаться на основании станины.

Резиновые башмаки

Показаны элементы трубчатых опор. Одна вставляется в другую. Цилиндр с фланцем предназначен для крепления сверху пластины стола.

Нижняя опора имеет приваренную перпендикулярно трубу с фланцем. Он необходим для дополнительного крепления основы опоры к вертикальной стойке. Подобная конструкция обеспечивает дополнительную жесткость всей конструкции станка.

Трубчатые опоры

Внутри трубчатой опоры имеется опора. К ней устанавливается ходовой винт. При его вращении будет перемещаться внутренняя труба.

Вместо фланца приварена звездочка, на нее можно установить цепь. Будет организован цепной привод. С его помощью внутренняя труба со столом сможет перемещаться по вертикали вверх и вниз.

Ходовой винт

Установка опоры на нижнюю плоскость. Дополнительная фиксация ее к вертикальной стойке станины.

Виден дополнительный фиксатор. Он необходим для последующей фиксации трубчатого подъемника в определенном положении.

Монтаж опоры

Теперь установлен и трубчатый подъемник рабочего стола. Сверху располагается фланец. Он будет нужен для установки пластины стола.

Трубчатый подъемник

Еще один вид. На нижней опоре видно отверстие. Оно необходимо для установки механизма управления вертикальным перемещением стола.

Отверстие

Рабочий стол – это пластина, которая будет закреплена к фланцу на трубе. Выше будут размещаться координатные тиски.

Рабочий стол

Процесс установки пластины на трубчатый подъемный элемент.

Установка пластины

Показано, как будет производиться установка координатных тисков. Маховичок привода перемещения расположен за пределами пластины, при его вращении будет обеспечено продольное горизонтальное перемещение.

Тиски будут удерживать обрабатываемую деталь, не позволяя ей смещаться.

Установка тисков

Теперь нужно подумать о том, как управлять положением стола по высоте. Устанавливается корпус подшипника. Через него пройдет вал, сверху будет установлен маховик.

Маховик

Вот это валик пройдет через подшипник. На одном конце имеется шпоночный паз для крепления маховика, на другом – приварена цепная звездочка.

Валик

Вращая маховик, можно управлять вертикальным положением рабочего стола. Найден эбонитовый маховичок. Рукам будет приятно касаться его поверхности при работе на станке.

Управление вертикальным положением

Сам маховичок устанавливается поверх опорной пластины. Им будет несложно пользоваться в процессе эксплуатации оборудования.

Установка маховичка

Снизу соединяется цепь. Маленькая звездочка управляет большой. Поэтому маленькая – это ведущая, а большая – это ведомая.

Теперь видно, как работают натяжители цепи. Они поддерживают требуемое натяжение, что не позволяет цепи падать вниз.

Цепь

Настал черед установки фрезерной головки. Доработанный миксер размещается на вертикальной стойке.

Фрезерная головка

Планшайба миксера крепится к отверстиям, просверленным в стойке. Дополнительно изготовлена рамка, она помогает разместить рабочую головку в положении перпендикулярном к рабочему столу.

Планшайба

Для визуального контроля над положением стола устанавливается микрометрическая головка. Она поможет оператору выставлять нужную глубину обработки металла.

Микрометрическая головка

Станок выставляется на специальную тумбу. Видно, что рабочий стол ненамного возвышается над поверхностью верстака. При эксплуатации фрезеровщику не нужно высоко поднимать руки. Размеры оборудования подобраны правильно.

Тумба

Закрепив уголок в координатных тисках, можно на нем фрезеровать паз. Используется пальчиковая фреза диаметром 8 мм.

Подобные операции часто выполняются на валах. В последующем на них устанавливают шестерни или шкивы. Операция востребована для редукторов.

Фрезерование паза

Поверхностное фрезерование с помощью торцевой фрезы. Такие операции нужны для придания деталям плоских поверхностей. Чаще всего подобная операция нужна при обработке алюминиевого или чугунного литья.

Фрезерование поверхности

При необходимости можно установить простейший механический привод для вращения маховика координатных тисков. Его часто оснащают простейшим ЧПУ. Тогда работа будет частично автоматизирована. Фрезеровщику останется только устанавливать и снимать детали на столе.

Видео: фрезерный станок по металлу своими руками.

Заключение

  • Выполнен анализ конструкций фрезерных станков, изготавливаемых своими руками, для оснащения домашних мастерских.
  • Представлена пошаговая инструкция изготовления простейшего станка.

Как сделать самодельную фрезу по дереву из сверла

Работа с различными материалами требует использования качественного режущего инструмента. Большинство необходимых видов имеют стандартные параметры и свободно продается в магазинах, но некоторые образцы имеют специфические размеры или форму. Они не производятся или чрезвычайно редки. В большей степени вопрос касается фрез, имеющих множество вариантов профиля, разновидностей или типов конструкции.

Поиски нужного вида могут занять слишком много времени, поэтому иногда не находится иных вариантов, кроме как сделать фрезу в домашних условиях.

Как сделать фрезу

Фреза – общее название для обширной группы режущих инструментов. Различают два основных вида:

  • по дереву;
  • по металлу.

Существует множество типов конструкции фрез, используемых для выполнения разных технологических операций:

  • Цельные.
  • Составные (сборные).
  • Концевые.
  • Торцовые.
  • Фасонные.
  • Со сменными пластинами и другие.

Производство режущего инструмента является высокотехнологичным и требовательным к качеству материала процессом. Например, изготовление концевых фрез состоит из нескольких этапов:

  • Токарная обработка заготовки (придание формы).
  • Фрезеровка зубьев.
  • Обработка режущих кромок (заточка и затылование).
  • Термическая обработка материала (закалка, отпуск, иные операции, дающие в результате качественную структуру металла).

Для изготовления других разновидностей производятся подобные или иные операции, определяемые типом и конструкцией инструмента. Самодельные фрезы представляют собой лишь доработку готовых образцов.

Внимание! Технология изготовления режущего инструмента сложна и требует использования точного оборудования. В домашних условиях производство «с нуля» невозможно, доступна лишь обработка готового инструмента, изменение его формы или размера.

Необходимость применения того или иного вида, получения определенного профиля или размера режущего органа, заставляет решать вопрос самостоятельно. Рассмотрим, как сделать фрезу своими руками в домашних условиях.

Самодельные фрезы по дереву

Изготовление фрезы по дереву своими руками возможно при наличии соответствующей заготовки и станка, куда она будет устанавливаться. В домашних условиях обычно используются электродрель или ручной фрезерный станок. Наиболее доступный вариант – изменение формы обычного сверла по металлу, но могут применяться и другие способы.

Рассмотрим, как из сверла сделать фрезу по дереву. В зависимости от назначения инструмента, понадобится заготовка (сверло по металлу) определенного размера. Если планируется изготовление фасонной фрезы, то диаметр заготовки должен равняться максимальному диаметру конечного изделия. Изготовление состоит из двух этапов:

  • Придание профиля.
  • Создание хвостовика.

Обе операции требуют использования промышленного оборудования. Во всяком случае, для изготовления хвостовика потребуется участие токарного станка. Цанга ручного фрезера рассчитана на диаметр 8 мм (есть варианты на 6 и 7 мм). Поэтому для больших диаметров сверл перед созданием профиля следует подготовить хвостовик. Это позволит исключить биения, опасные при обработке древесины. Профиль проще всего придать методом шлифования. Предварительно следует изготовить шаблон, по которому надо постоянно проверять состояние профиля. Для работы понадобится шлифовальный станок (наждак), болгарка или отрезной круг, закрепленный в патроне электродрели.

Для создания сменных пластин для фрезерной головки используются либо готовые образцы, которым придается нужная форма, либо заготовки из качественного металла. Профиль придается путем шлифования на имеющемся под рукой станке.

Завершающей операцией является затылование. Это процесс установки определенного угла режущей кромки, обеспечивающего отсутствие контакта задней части кромки и детали.

Важно! Затылование – процесс довольно трудоемкий, но необходимый, только он придает фрезе способность нормально работать.

Фреза по металлу своими руками

Изготовление фрез по металлу в домашних условиях ограничивается перешлифовкой имеющихся инструментов, изменением профиля или диаметра режущей части. Более активное вмешательство потребует использования промышленного оборудования, так как понадобится выполнить сложные процедуры:

  • Отпуск металла (процедура, обратная закалке).
  • Станочная обработка, включающая придание формы, заточку, затылование).
  • Закалка фрезы.

Качественное выполнение этих действий в домашних условиях практически невозможно. Кроме того, для работ подобного рода требуется немалая профессиональная подготовка и опыт, что имеется не у всех. Поэтому ограничиваются лишь доступными процедурами, предполагающими незначительное вмешательство в исходное состояние заготовки.

Изготовление режущего инструмента в домашних условиях требует наличия необходимого оборудования и подходящих заготовок. Кроме того, надо иметь навыки и опыт, иначе можно получить весьма опасное изделие, способное испортить обрабатываемую поверхность и навредить самому мастеру. Неподготовленному человеку производить такие работы не рекомендуется, лучше обратиться за помощью к специалисту.

конструкции насадок для фрезерования и изготовление самодельного инструмента

Фрезы по металлу для ручного фрезераРемонт приборов и оборудования часто связан с обработкой деталей из металлов. Для таких работ в домашних условиях и в небольшой мастерской, где нет специального оборудования, может использоваться фреза по металлу для дрели, которая превратит дрель в ручной фрезерный станок. Важным является подбор качественного металлорежущего инструмента, что позволит повысить качество обработки и расширить возможности применения этой рабочей насадки.

Особенности работы с дрелью

При использовании дрели вместо фрезера надо учитывать особенности работы с этим инструментом. Важно помнить:

  • Как выбрать фрезу по металлуЧисло оборотов дрели меньше, чем у фрезера, поэтому резка будет идти медленнее.
  • Мотор электродрели перегревается при длительной работе. Требуется делать перерывы для охлаждения инструмента.
  • Подшипники вала редуктора рассчитаны на продольные нагрузки и могут выйти из строя при поперечном фрезеровании. Нельзя прикладывать большие усилия в поперечном направлении. Это увеличивает продолжительность обработки.
  • Патрон электродрели может не выдержать боковых нагрузок, что приводит к порче детали.

Безопасность при работе фрезером обеспечивается упорной пластиной. Можно сделать фрезер из дрели своими руками. Дрель нужно закрепить на самодельном основании, что позволит сделать конструкцию более безопасной и увеличить точность обработки.

Виды фрез по металлу

Электродрель со вставленной фрезой может заменить ручной фрезер по металлу. Фрезеровать дрелью не так удобно как специальным инструментом, но выполнять многие работы можно. Виды фрез по металлу для ручного фрезера:

  • Разновидности фрез по металлуТорцевые. Это наиболее часто применяемый вид инструмента по металлу. Ось вращения торцевой фрезы располагается вертикально. Фрезеровке подвергаются плоские поверхности, с которых снимается слой металла.
  • Дисковые. Это инструмент для образования различных канавок и пазов. Зубья могут располагаться как на боковой, так и на торцевой поверхности инструмента.
  • Цилиндрические. Ось вращения такого инструмента располагается горизонтально. Зубья находятся на боковой поверхности. Они могут быть прямыми или винтовыми. Винтовые зубья обеспечивают более точную и плавную работу инструмента.
  • Концевые фрезы обрабатывают пазы, выемки, уступы. Имеют зубья как на боковой поверхности, так и в торце.
  • Фасонные и угловые фрезы служат для обработки фасонных и угловых поверхностей. Это реже всего применяемые виды инструмента.



Фреза для дрели по металлу и дереву



При работе дрелью по бетону используются твердосплавные коронки с переходниками. Простые виды фрез, работающие в комплекте с электродрелями — это зенковка и шарошка. Они служат для расточки отверстий в металле и черновой обработки.

Конструкция инструментов

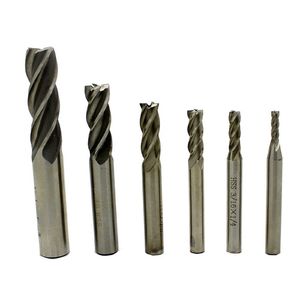

Фрезы на болгаркуПо форме зуба фрезы разделяются на остроконечные и затылованные. У остроконечных зубья имеют плоские переднюю и заднюю поверхности, а у затылованных плоская только передняя поверхность, задняя же имеет форму архимедовой спирали. Затачивание остроконечных зубьев производится по задней поверхности и при этом меняется размер инструмента. Поэтому их не рекомендуется часто перетачивать. Затылованные зубья затачиваются по передней поверхности и могут перетачиваться многократно.

Фрезы для дрели могут производиться цельными или сборными. Цельные изготавливаются из одной заготовки. Материал тела инструмента и режущей части один и тот же. Производство таких изделий более экономично. Тело сборной фрезы изготавливается из недорогих марок стали, а для режущей части используют твердосплавные пластины. Это делает инструмент дороже, но улучшает его рабочие характеристики.

Самодельные фрезы

Существует много способов сделать насадки для дрели по металлу своими руками. Основные из них:

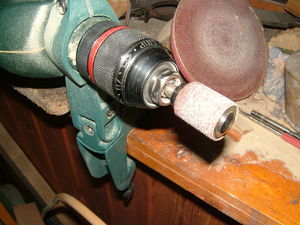

  • Можно насадить кремниевое колёсико от зажигалки на подходящую ось и получить хорошо работающую насадку.
  • К фанерному цилиндру приклеить куски наждачки и получить шлифовальный барабан.
  • Обточить дюбель для получения торцевой или отрезной насадки.

Каждый мастер может проявить изобретательность и изготовить такую оснастку, какая требуется для выполнения конкретных работ.

Борфреза по металлу

Принцип действия фрез для болгаркиБорфрезы можно использовать с электрической дрелью или шуруповёртом. Борфреза по металлу для дрели, которая ещё называется шарошка, выполняет операции по зачистке и шлифовке металлических поверхностей. Гравировка и растачивание отверстий до требуемых размеров тоже могут выполняться борфрезами. Оборудование, на которое устанавливаются шарошки, должно иметь большую скорость вращения. Рабочая часть борфрез может иметь очень малые размеры. Этот мини-инструмент применяется для гравировальных и ювелирных работ, с его помощью изготавливаются матрицы и литейные формы.

Борфрезы часто используются совместно с бормашиной, иногда называемой дремелем. Это название пошло от немецкой фирмы «Дремель», которая производит оборудование и оснастку для фрезерных и гравёрных работ. При выполнении гравировки по дереву или металлу с использованием шуруповёрта или электродрели устанавливают гибкий вал и насадку для крепления шарошки.

Для работы по дереву

Обработка деревянных заготовок не вызывает таких трудностей, как работа с металлом. С помощью фрез для дрели по дереву можно осуществлять и черновую, и чистовую обработку заготовок. Для ручного инструмента применяются фрезы, у которых хвостовик имеет диаметр 8 или 12 мм. При обработке различных материалов из древесины используются разные виды фрез. Виды фрез по дереву:

  • Фрезы для обработки дереваКалёвочные. Применяются для скругления углов.
  • Дисковые. Служат для вырезания различных пазов и канавок.
  • Галтельные — для создания полукруглых канавок.
  • V-образные. Используются для вырезания пазов на плоских поверхностях.
  • Шиповые — для выполнения пазов типа ласточкин хвост.
  • Кромочные — для обработки краёв изделий.
  • Цилиндрические — для обработки плоских поверхностей.
  • Торцевые — для производства углублений и выемок.
  • Конусные — снимают фаски с кромок.

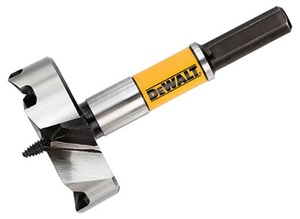

  • Свёрла, предназначенные для выполнения отверстий в дереве.

Фреза для дрели

Для выполнения различных технологических операций подбирается необходимый вид инструмента. При работе с режущим инструментом нужно соблюдать правила техники безопасности. В процессе обработки отлетают кусочки обрабатываемого материала, возможны и поломки режущего инструмента. В целях безопасности надо одевать защитные очки и перчатки.

Фрезерный станок по металлу своими руками (47 фото)

Фрезерный станок по металлу изготовленный своими руками, подробный фото отчёт по изготовлению самоделки.

Всем доброго времени суток! Хочу показать процесс изготовления своего самодельного фрезера.

И так: после изучения тем по постройке самодельных фрезеров я покопался под верстаком и извлек на свет — две малых продольных подачи — назовем их каретками, две поперечных подачи без ответных ластохвостов (т.е. только верхние части), двух координатный столик от сверлилки 2м112, и обрезки швеллера шириной 140 мм, в качестве шпинделя я хотел сначала использовать вот такую дрель:

Заменил подшипники с шариковых на конусные роликовые, но никак не решался вопрос по креплению цанг- шомпол не воткнеш а гайку накидную резать — опыту маловато, да и смотрелся бы такой фрезер как откровенная халтура, короче шпиндель пока в сторону, а займемся станиной.

Взял куски швеллера, два одинаковых сварил вместе, разметил и просверлил отверстия под резьбу М 10 для крепления кареток и двух-координатного столика. Нарезал резьбу закрутил болты и навернул гайки по три- четыре штуки, удлиненных не нашел, те гайки которые оказались близко с полкой швеллера обточил на конус (только самые нижние) иначе болты стало выворачивать, гайки обварил, вот что получилось:

Также  сделал желобок для сбора СОЖ, как на заводских станинах из уголка 25 х 25 мм, а чтобы этот желобок не висел в воздухе, а также чтобы приподнять станину от поверхности стола, чтобы бетон залился выше образовавшихся перегородок — эти уголки обварил еще полосой 25 х 4 мм:

Стойку приварил к станине только передним краем, а затем два раза обнял полосой сзади, косынками заварил плечики станины, но когда все остыло померил угольником, а прямого угла нету — стойка немного отвалилась назад:

Затем, прогнал метчиком резьбы — ох и тяжко болты выкручивались после сварки — вкрутил свежие болты, замазал пластилином торцы гаек чтобы бетоном болты не прихватило и металлом 2 мм заварил заднюю стенку стойки:

Залил бетон (1 к 2 — цемент М500, песок и щебень гранитный, где то около ведра).



Примерил навесное оборудование.

Дальше занялся поворотной площадкой для шпинделя — попался в руки фланец не знаю от чего — проточил внутреннее отверстие для посадки на «пенёк» от резцедержки на каретке. Сам пенек, я отпилил болгаркой по высоте фланца, родной болт обрезал по длине и нарезал резьбу м20*1,5, выточил гайку толщиной 8 мм, а так как все сделано в потай, грани не нарежешь, то насверлил отверстий под ключ от болгарки:

Теперь шпиндель, есть у меня такой патрон с км4: и набор цанг к нему. Долго я боялся его трогать, но решился, первым делом обрезал гайку, уж больно здоровенная была. Потом зажал в токарный, балванку, проточил под диаметр цанги на 18 и зажал ее не вынимая из станка этим патроном — проверил на малых оборотах — биения нет -подпер конусом и снял лишнюю теперь уже резьбу и заодно проточил это место под посадку Ф40 мм подшипника №208-конусного а предыдущую посадку ф30 мм под 206, получилось довольно точно:

Но нет материала, чтобы выточить корпус и поэтому откладываем его в сторону, а вынимаем то что есть: несколько корпусов подшипников, вал с КМ2 от такой же дрели как в начале темы, вот теперь попрошу не бить ногами, вал изначально был коротковат и я его удлинил — напрессовал кусок полдюймовой трубы, обварил, проточил новую посадку и под резьбу которую и нарезал еще просверлил отверстие под шомпол так как окошко окажется внутри шпинделя да и цанги держать надо чтоб не вываливались.

Но цанги то, не под шомпол и мне их стало жалко сверлить, нарезать, и я просто нарезал резьбу на валу.

Токарь я, начинающий, станком резать не умею, а такого диаметра лерка попалась тока 3/4 дюйма, ну и что, зато гайка прекрасно подошла от металлопластиковой фасонины.

Теперь о шпинделе вкратце — два корпуса причем в нижний влезли сразу два подшипника -шариковый и роликовый конический между ними кусок трубы и сварка.

Перед тем, как варить все в сборе с подшипниками стянул гайкой и чтобы легко крутилось и в процессе сварки короткими прихватками с промежуточным окунанием в воду, результат — крутится, не скажу, что свободно но в общем легко — все таки три подшипника, дальше фотки без писанины:

В результате,  получился вот такой шпиндель, далее сверление нарезание, обкатка:

Может, кто то, скажет — жесткости мало — скажите где? Металл 8 мм, еще будут скептики, что рабочий конец фрезы уходит за габариты столика — сразу опережаю отвечаю — на шпинделе просверлены лишние отверстия также и во флянце т.е. шпиндель ставится выше открывая гайку центральную для именно работы под углом, а это обычное положение и еще столик этот временный только для настройки станка а в перспективе стол будет этот:

Достался мне вот такой, электродвигатель на 340 ватт, 12 вольт. На валу была муфточка резиновая с шлицевой посадкой, а так как шкив с шлицами я изготовить пока не могу, то решил оставить эту муфту и применить плоский ремень.

Чтобы он не сваливался, просверлил в валу отверстие и нарезал резьбу м5, дальше из обрезков швеллера сделал два кронштейна — один для крепления этого мотора другой для натяжения ремня, на шпиндель выточил шкив из остатков д16т и нарезал в нем резьбу, чтоб не заморачиваться со шпонкой, и законтрогаил это все, еще приварил пенек и кронштейник с боку:

В общем, получился самодельный фрезерный станок своими руками. Осталось поставить трансформатор, выпрямитель и регулятор оборотов, все это закреплю сзади на стойке в коробке. Регулятор попробую использовать от шуруповерта тока микруху вынесу на стойку вместо радиатора и к кнопке надо приделать винт чтоб вращением регулировать или заменить обычным резистором или выкинуть пружинку из кнопки.

Боялся что ремень будет слетать — нет как вкопанный даже не ёрзает по шкиву и не буксует, вот фото долгожданной стружки:

Автор самоделки: Андрей Борисович. г. Волгоград.

Самодельная сферическая фреза


Привет, салам, кони чива всем читателям. Сегодня мы разберем, не менее интересную самоделку, которая будет полезна мастерам работающим с деревом. Изготовление ложек или создание разных узоров на деревянных изделиях, с этими задачами отлично справится эта самоделка. Название этой самоделки сферическая фреза, ее можно купить за небольшие деньги, но как говорится самодельщики не ищут лёгких путей или у них попросту нет денег. Самоделка не моя, а принадлежит автору ютуб канала «Alexander Polulyakh», можете посетить его канал. Так изготовить фрезу (как сделал ее автор) не так уж легко, нужна токарка, сверлильный станок итд. Но вы можете придумать что-то свое, поискать другие пути, ведь изготовление всякого рода самоделок отлично тренирует мозги, но надо просто делать как автор, ищите другие пути.

Давайте начнем, нужные инструменты\материалы.
1. Токарка
2. Сверлильный станок, дрель (будет не легко)
3. Ножовка по металлу, болгарка
4. Материал для изготовления резца (автор использует кусок от пилы)
5. Метчик, болт итд
6. Кругляк 30 мм (из него и делается фреза)

Шаг 1. Изготовление














Кругляк обрабатывается на токарном станке, ему придается сферическая форма со штоком. Если нет токарки, то можно заказать эту заготовку токарю или взять напильник и заработать себе тот самый. Дальше сферическая форма заготовки доводится до идеального состояния с помощью самодельного лекала. Сделал автор лекало из цир. диска и бруска древесины. На сфере делается круговая отметка под 40 градусов, делает автор ее при помощи пильного диска. Автор отмечает центр отметки и сверлит отверстие на сквозь. Потом по этой отметке с помощью ножовки, сфера делится на две части, на одной части делается выемка под шляпу болта. Из пильного диска отрезается кусок, на токарке ему придается кругла форма и заточка в одну сторону, это резец.

Шаг 2.Тестирование



Между двумя частями шара, болтом затягивается резец. На этом фрезу можно считать законченной, теперь осталось ее протестировать. Словами не передать как самоделка проявляет себя в работе, так что смотрите видео. На этом можно и закончить, спс за просмотр. Если статья годная, то незабываем ставить лайк.
Источник (Source) Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

ФРЕЗЕРНЫЙ СТАНОК ПО МЕТАЛЛУ дома: [устройство, чертежи]

Большинство умельцев мечтают иметь в своем хозяйстве самое разное универсальное оборудование, а значит, им будет интересно узнать, как собираются [фрезерные станки по металлу своими руками].

Такой мощный агрегат позволит самостоятельно выполнять множество самых разных специфических операций не только с металлом, но и работать по дереву.

Устройство такого типа уже давно используется в промышленной сфере для выполнения самых разных изделий.

Конечно, промышленный фрезерный агрегат обладает достаточным количеством функциональных возможностей и большим потенциалом работы, однако и в условиях дома можно сделать станок для работы по металлу и дереву.

Следует отметить и то, что при наличии всех необходимых составляющих, можно быстро собрать и токарно-фрезерное устройство ручного типа. Для этого потребуется копировальный фрезер и многое другое.

Самодельный станок

Наиболее простой вариант самодельного фрезерного устройства — это вертикальный мини агрегат из ручной дрели, сделать который можно максимально быстро.

Более продвинутый фрезерный станок при правильном подходе также собирается своими руками за короткий промежуток времени.

Принцип работы самодельного фрезерного агрегата должен полностью соответствовать принципу работы промышленного оборудования, а для этого необходимо рядом иметь соответствующий чертеж и знать технологию сборки.

Основное предназначение

Очень часто случается так, что домашний умелец сталкивается с необходимости обработать заготовку из дерева или металла, а в наличие нет подходящего оборудования.

Конечно, можно обратиться за помощью в соответствующую мастерскую, однако за это придется заплатить приличную сумму денег.

В этом случае приобретает актуальность самодельный фрезерный агрегат, сборка которого не отнимет много времени.

Устройство при правильном подходе к делу и наличие всех необходимых составляющих, позволит работать как по дереву, так и по металлу.

Стоит отметить, что и токарно-фрезерный станок при наличии соответствующей технологии, можно сделать в максимально короткие сроки.

Схема фрезерного станка

а – общий вид; б- кинематическая схема;
1, 5- направляющие линейки; 2- зубчатый сектор; 3- фреза; 4- ограждение; 6 – пульт управления; 7- дополнительная опора шпинделя; 8- кронштейн; 9- маховичок подъема кронштейна; 10- маховичок натяжения ремня; 11- электродвигатель; 12- шпиндель; 13- маховичок настройки шпинделя по высоте; 14- станина; 15- переключатель частоты вращения шпинделя; 16- выключатель; 17- стол

Легче всего сделать мини устройство из обыкновенной ручной дрели, принцип работы которого практически ничем не будет отличаться от профессионального токарно-фрезерного оборудования.

Более универсальный и функциональный токарно-фрезерный станок собирается не из дрели, а на базе двигателя с достаточными мощностными показателями. Кроме этого, потребуются и некоторые специфические составляющие.

Собранный по правилам и в соответствии с технологией самодельный фрезерный станок по металлу, позволит легко и быстро вырезать практически любую криволинейную поверхность.

Кроме этого, с помощью такого оборудования можно будет самостоятельно изготовить заготовку с неправильной формой и конфигурацией.

Мастер сможет в любой момент своими руками выбрать пазы, фальцы, а также самые разные шлицы.

Такой самодельный станок из дрели поможет выполнить поперечное сечение, а также ряд других сложных операций, как по дереву, так и по металлу.

Конечно, функциональный набор самодельного мини агрегата, собранного из ручной дрели, будет значительно меньше более сложного фрезерного станка, однако и ему настоящий умелец найдет применение.

Специалисты рекомендуют непосредственно перед тем, как начинать работу, хорошо изучить принцип действия и конструкцию данного вида оборудования из дрели или нет, составить подробный чертеж и подготовить все требуемые материалы и инструменты.

На видео, которое размещено ниже, показан универсальный самодельный станок в действии.

Видео:

Устройство и принцип действия

Профессиональное фрезерное оборудование имеет достаточно сложную конструкцию и состоит из множества механизмов и узлов.

Станок, собранный в домашних условиях, будет иметь достаточно простую конструкцию и минимальный набор обязательных элементов.

В любом случае, самодельное устройство ручного типа должно состоять из некоторых обязательных элементов и узлов, которые позволят ему выполнять свои функции по прямому назначению.

Любой агрегат ручного типа в обязательном порядке должен иметь достаточно жесткую и прочную станину, которая сможет выдержать определенную нагрузку.

Также в состав самодельного фрезерного агрегата необходимо включить привод, который будет отвечать за вращение.

Для этих целей можно воспользоваться обыкновенной ручной дрелью, а можно взять двигатель несколько мощней, что только увеличит его общую производительность.

Обязательным элементом любого оборудования фрезерного типа является рабочий стол, на котором следует разметить своими руками и элементы крепления для заготовок .

Конечно же, в состав любого агрегата фрезерного типа входит режущий инструмент, в роли которого, как правило, выступает остро наточенная фреза.

Конечно, домашний мастер будет стремиться сделать достаточно функциональный агрегат при минимальных вложениях, однако, рекомендуется использовать только качественные составляющие, выполненные из прочных материалов.

В любом случае, на технические характеристики и возможности фрезерного самодельного агрегата будут влиять некоторые факторы и параметры.

В первую очередь, это габариты рабочего стола, а также максимальные вес и размеры заготовки, которые в дальнейшем можно будет обрабатывать на станке.

Также на рабочие параметры фрезерного устройства будет оказывать влияние мощность установленного привода и число максимальных оборотов.

Большое значение будет играть и правильность сборки самодельного мини-агрегата своими руками, а также правильно составленный чертеж.

На видео, которое размещено ниже, подробно рассказано о том, как своими руками собрать фрезерный станок для работы с металлом.

Видео:

Начало сборки

Одним из важнейших элементов мини-станков данного ручного типа является стол, и его сборке следует уделить особое внимание.

Для его самостоятельной сборки потребуются лист фанеры, который можно заменить оргстеклом или листовым металлом.

Кроме этого, необходимо будет приобрести качественный контактный клей и двухсторонний скотч.

Также потребуется и большое количество наждачной бумаги. Необходимо будет приобрести копировальный фрезер, метизы и струбцины.

Копировальный фрезер должен обладать высокой точностью и иметь острую и гладкую поверхность.

От того, какой именно копировальный фрезер будет использоваться, во многом зависят функциональные возможности самодельного станка.

Сборки начинают с изготовления крышки. Крышка собирается преимущественно из фанеры, которую нарезают на необходимые заготовки и монтируют между собой.

Далее следует установка крепежных элементов, также монтируется копировальный фрезер и все остальные необходимые элементы.

Всю работу необходимо будет сделать с максимальной точностью и аккуратностью.

Видео:

После самостоятельной сборки плиты для самодельного фрезеровального устройства, переходят к установке монтажной плиты.

Для этого в рабочем столе делается углубление определенных размеров и конфигурации.

Далее в сделанный вырез следует уложить саму монтажную пластину и прочно зафиксировать при помощи скотча.

Также по контуру пластины следует в определенной последовательности уложить прокладки и зафиксировать их при помощи струбцин.

Особое внимание следует уделить установке подшипников непосредственно под копировальный фрезер.

Все необходимые технологические отверстия на рабочем столе легче всего делать при помощи ручной дрели.

Все деревянные поверхности будущего станка необходимо тщательно отшлифовать при помощи наждачной бумаги.

На следующем этапе собирается основания, для чего необходимо взять чертеж и выполнить всю работу в соответствии с ним.

С особой тщательностью необходимо провести работы по монтажу упора и прижимной гребенки.

Данные составляющие имеют большое значение для фрезерного станка, а поэтому работу необходимо выполнять с максимальной точностью и в соответствии с технологией.

Заключительный этап

На заключительном этапе выполнения работ по сборке самодельного универсального станка по металлу и дереву, необходимо все деревянные составляющие тщательно покрыть специальной пропиткой на основе масла.

Это позволит их защитить от внешнего атмосферного воздействия, тем самым повысив долговечность.

Кроме этого, следует установить все необходимые выключатели и органы управления в доступном месте.

Также следует защитить и копировальный фрезер, для чего необходимо изготовить и смонтировать специальный рукав.

Дальше устанавливается параллельный упор, а также пылеудаляющий патрубок, который будет отвечать за удаление мелких стружек.

Особое внимание следует уделить монтажу выбранного типа привода. Для этих целей лучше всего использовать мотор с достаточной мощностью.

На видео, которое размещено ниже, показано, как собрать фрезерный агрегат самостоятельно, принцип работы которого будет схож с профессиональным оборудованием.

Видео:

При сборке своими руками агрегата для фрезерования в домашних условиях, следует обязательно иметь перед глазами соответствующий подробный чертеж.

Также необходимо соблюдать технологию сборки и установленную последовательность.

Если вся работа будет выполнена правильно и аккуратно, то самодельное фрезерное оборудование будет обладать хорошей функциональностью и работоспособностью.


сборка самодельного фрезерного станка по металлу

Если задаться целью и собрать фрезерный станок своими руками, то можно получить в свое распоряжение эффективное устройство, позволяющее выполнять множество технологических операций по металлу и другим материалам. Серийные модели такого оборудования давно и хорошо известны, они активно используются на большинстве производственных предприятий, работающих в различных отраслях промышленности. Отличает такие станки широкий функционал, позволяющий обрабатывать с их помощью заготовки из металла, древесины и ряда других материалов.

Пример фрезерного станка, сделанного своими руками

Зная обо всех преимуществах подобного устройства, многие домашние мастера задаются вопросом, как сделать фрезерный станок, используя доступные и недорогие комплектующие. Следует сразу сказать, что изготовить такой станок возможно, более того, можно дополнительно наделить его функциями, которые присущи не только фрезерному, но и токарному оборудованию.

Наиболее простым в исполнении является фрезерный станок вертикального типа. Собрать его можно на основе ручной дрели, затратив на это совсем немного времени и сил. Для того чтобы своими руками сделать более функциональный фрезерный мини-станок для своей домашней мастерской, вы должны найти другие комплектующие и располагать большим количеством времени, но и такая задача вполне решаема.

Собираясь своими руками изготовить фрезерный станок по металлу и дереву, очень важно обратить внимание на то, что работать устройство должно по такому же принципу, что и серийное оборудование. Чтобы соблюсти это важное требование, можно ознакомиться с чертежами серийного оборудования и посмотреть видео процесса работы заводского станка.

Фрезерные столы нередко называют фрезерными станками, однако их конструкции принципиально разнятся

Часто фрезерным станком называют фрезерный стол. Его устройство мы рассмотрим в конце данной статьи. Но изготовлению самодельного фрезерного стола посвящена отдельная подробная статья, найти которую можно, перейдя по ссылке ниже.

Задачи фрезерного оборудования

У тех, кто часто работает в своей домашней мастерской, нередко возникает необходимость обработки различных изделий, изготовленных из древесины и металла. Не все операции с такими изделиями можно выполнить, располагая лишь ручными инструментами, часто для этого требуется специальное оборудование. Конечно, можно обратиться в мастерскую, но за оказанные ею услуги потребуется заплатить.

Именно в таких ситуациях и может выручить домашний фрезерный станок, собрать который вполне по силам каждому человеку, умеющему работать руками. Став обладателем подобного оборудования, можно будет выполнять на нем обработку заготовок как из металла, так и из древесины. В зависимости от наличия в вашем распоряжении тех или иных комплектующих, можно изготовить как простейший самодельный фрезерный станок по металлу, так и более сложное устройство, относящееся уже к токарно-фрезерной категории.

Компактный фрезерный мини-станок, сделанный в домашних условиях

Как было сказано выше, простейший мини-станок собирается на основе обычной дрели. Принцип работы такого оборудования аналогичен функционированию серийных станков подобного типа. Несмотря на то, что функциональные возможности мини-станка, изготовленного на основе дрели, несколько скромнее, чем у более сложного самодельного оборудования, и такому устройству в любой домашней мастерской всегда найдется применение.

Для того чтобы своими руками сделать более функциональный и сложный настольный станок, потребуется мощный электродвигатель, а также еще целый перечень специфических комплектующих. Такой станок, собранный по всем правилам, позволит вам в условиях дома выполнять достаточно сложные технологические операции: вырезать из металла и древесины изделия сложной конфигурации, обрабатывать криволинейные поверхности, выбирать пазы, фальцы, шлицы, а также многое другое.

Прежде чем своими руками делать фрезерный станок, следует изучить принцип работы серийного оборудования, посмотреть видео его функционирования, составить чертеж, подготовить обязательные комплектующие и инструменты, которые понадобятся для сборки вашего домашнего станка.

Самодельный фрезерный станок: вариант №1

Самодельный станок и этапы его изготовления на фото ниже

Самодельный фрезерный станок: вариант №2

Самодельный станок под дрель или ручной фрезер с самостоятельно изготовленными механизмами подачи фрезы и перемещения рабочего стола. Ниже на видео этапы изготовления с разбором ключевых элементов. А именно: сборка стойки, конструкция каретки вертикальной стойки, привод рабочего стола станка.

Неплохой функционал и довольно простая конструкция

Автор объясняет процесс изготовления стойки для дрели, которая впоследствии станет фрезерным станком.
Разбор создания системы подачи фрезы, а также крепления фрезера (или дрели) к стойке станка с возможностью смены инструмента.
Разбор привода координатного стола для обеспечения возможности перемещения заготовки относительно фрезы.

Конструкция и принцип действия оборудования

Если посмотреть на чертеж профессионального станка фрезерной группы, то можно заметить, что его конструкция включает в себя множество разнообразных механизмов и узлов. Настольный домашний станок, в отличие от серийного, имеет более простую конструкцию, состоящую из ограниченного набора обязательных элементов. Несмотря на простоту системы, самодельный станок фрезерной группы является достаточно функциональным устройством и позволяет успешно решать множество задач, связанных с обработкой заготовок из металла и древесины.

Один из вариантов самодельного фрезерного станка. Недостаток в недостаточно проработанном креплении дрели, однако отсюда можно позаимствовать конструкцию станины

Основой любого такого станка является станина, которая должна быть жесткой и надежной, чтобы обладать способностью выдерживать необходимые нагрузки. Следующим важным элементом самодельного станка фрезерной группы является привод, вращение от которого будет передаваться на рабочий инструмент. В качестве такого привода можно использовать ручную дрель или отдельный электродвигатель, обладающий достаточно высокой мощностью.

Для размещения и фиксации заготовок, которые будут обрабатываться на таком оборудовании, в его конструкции обязательно должен быть предусмотрен рабочий стол с элементами крепления для обрабатываемых деталей. Обработка и на профессиональном, и на домашнем фрезерном оборудовании осуществляется при помощи специального инструмента — фрезы, имеющей остро заточенную рабочую часть.

Крупный станок с мощным электродвигателем

При изготовлении мини-станка для дома не стоит экономить на комплектующих. Они должны быть только высокого качества, так как это напрямую влияет на надежность и производительность вашего оборудования.

Технические характеристики, которые приобретет ваш домашний настольный станок, будут зависеть от ряда параметров. К ним относятся размеры рабочего стола, а также допустимый вес и габариты заготовок, которые на нем будут размещаться. Важным фактором, влияющим на производительность и мощность оборудования, является мощность установленного на нем привода и максимальное число оборотов, которое он сможет обеспечить.

Еще один вариант самодельного фрезерного станка

Процесс сборки фрезерного стола

Приступать к сборке самодельного станка для дома следует с изготовления рабочего стола – важнейшей конструктивной части фрезерного оборудования. Рабочий стол домашнего станка можно своими руками изготовить из листа фанеры, оргстекла или листового металла.

Из расходных материалов вам понадобятся качественный контактный клей, двухсторонний скотч и много наждачной бумаги. Кроме того, необходимо будет приобрести несколько струбцин, метизы и качественный копировальный фрезер, который должен отличаться максимальной точностью, иметь острую режущую поверхность. Именно от того, насколько качественный фрезер вы приобретете, во многом будут зависеть технические возможности вашего настольного станка.

Чертеж фрезерного станка, сделанного по типу фрезерного стола (нажмите, чтобы увеличить)

Для изготовления фрезерного оборудования своими руками воспользуйтесь следующей инструкцией.

  1. Первым этапом сборки самодельного станка является изготовление крышки. В качестве материала для нее можно использовать фанеру. Несложный процесс изготовления данного элемента выглядит следующим образом: из фанеры вырезаются заготовки определенных размеров, затем они соединяются между собой.
  2. Следующий этап сборки домашнего мини-станка — это монтаж крепежных элементов, установка фрезера и остальных конструктивных частей. Поскольку вы занимаетесь изготовлением фрезерного оборудования, то все работы следует выполнять с повышенной аккуратностью и точностью.
  3. После сборки рабочего стола на него необходимо установить монтажную пластину. С этой целью в поверхности рабочего стола делается углубление, контуры которого полностью повторяют форму монтажной пластины. В таком углублении монтажная пластина фиксируется при помощи двухстороннего скотча. Далее по всему контуру пластины с определенным шагом укладываются прокладки, которые прижимаются к ней при помощи струбцин.
  4. Сам рабочий орган станка — копировальный фрезер — устанавливается в подшипниковые узлы, сборке которых следует уделить особое внимание.
  5. Все технологические отверстия, необходимые на поверхности рабочего стола, можно получить при помощи обычной ручной дрели.
  6. В вашем настольном мини-станке будет ряд деревянных поверхностей, которые необходимо тщательно отшлифовать при помощи наждачной бумаги.
  7. Следующий этап изготовления самодельного станка — это сборка основания, которую необходимо осуществлять в строгом соответствии с предварительно подготовленным чертежом.
  8.  Особое внимание при сборке станка следует уделить процессу монтажа упора и прижимной гребенки.

Общий вид и кинематическая схема фрезерного стола

Все конструктивные элементы самодельного фрезерного оборудования, о которых говорилось выше, оказывают большое влияние на работоспособность, точность и надежность станка, поэтому к вопросам их изготовления и установки следует подойти очень ответственно и аккуратно.

Чтобы ваш фрезерный станок, сделанный своими руками, был надежным, долговечным, точным и выглядел презентабельно, необходимо выполнить ряд завершающих процедур по его сборке.

  • Все деревянные поверхности станка следует не только тщательно отшлифовать, но и обработать специальной масляной пропиткой, которая защитит их от негативного воздействия внешней среды.
  • Органы управления фрезерным станком, а также все выключатели, необходимые для его полноценной работы, нужно разместить в доступном и удобном месте.
  • Немаловажной деталью станка является специальный патрубок, к которому присоединяется шланг пылесоса, отвечающий за удаление мелких стружек из зоны обработки.
При изготовлении домашнего фрезерного станка надо действовать в строгом соответствии с чертежом и с алгоритмом сборки. При выполнении этих условий, а также при соблюдении аккуратности и точности сборочных работ можно рассчитывать на то, что ваше мини-оборудование будет долго радовать вас своей функциональностью, производительностью, точностью и надежностью.

Оценка статьи:

Загрузка...

Поделиться с друзьями:

Nibble Metal Cutter Двойная головка для резки металлических пластин Нибблер Листовая пила Режущие инструменты Насадка для сверла Бесплатный режущий инструмент Новые | |

Характеристики:

Особенно важно обрезать край ножа, особенно алюминиевую пластину.

Сначала откройте электродрель, затем отрежьте. Когда он закончится, сначала выйдите и выключите электродрель.
При резке разрез косилочного бруса должен быть перпендикулярен обрабатываемой заготовке, чтобы предотвратить поломку ножа.
Замена ножа: откройте защитную крышку, выньте гайку, ослабьте крепежные винты, потяните косилочный брус с помощью плоскогубцев, установите режущий брус на место и плотно затяните винты.
Замена держателя инструмента: поверните прижимной колпачок против часовой стрелки и замените новый держатель ножа.

Описание использования открывалки для тонких листов:

При использовании ножа для пластин передний конец и резак электродрели сначала вставляются в отверстие ножа, чтобы соединить резак с электродрелью и заблокировать его, затем затягиваются 3 ответвления и винт-клеймо для предотвращения открытие отверстия.

В зависимости от размера режущей дуги верхний винт регулируется и плотно завинчивается, а опорная планка надежно фиксируется для обеспечения точности вырезания круглого отверстия.

При резке стандартной дугой следует использовать нож для резки тонких листов, чтобы обеспечить гладкую и красивую поверхность резки.

Сначала следует просверлить проушину 3 мм, а затем просверлить отверстие диаметром 12 мм для врезания режущей головки в отверстие для внутренних и внешних кругов.


Технические характеристики:
Два ножа можно отрегулировать для режущей головки.
Режущая головка может располагаться под углом 360 градусов в любом направлении.
Дополнительная электрическая или пневматическая дрель 8 мм со скоростью 1500–3000 об / мин.
Минимальный радиус резания 12 мм.
Допустимая толщина реза:
Обычная железная пластина: 1,8 мм / 0,07 дюйма
Пластина из нержавеющей стали: 1,2 мм / 0,05 дюйма
Пластина из меди и алюминия: 2 мм / 0.08"
Самокат с пластиковым клеем: 2 мм / 0,08 дюйма
Упаковка: блистерная упаковка
1. ДОСТАВКА ПО ВСЕМУ МИРУ. (за исключением некоторых стран и APO / FPO)
2. Заказы обрабатываются своевременно после подтверждения оплаты.
3. Мы отправляем заказы только на подтвержденные адреса. Адрес вашего заказа ДОЛЖЕН СООТВЕТСТВОВАТЬ вашему адресу доставки.
4. Представленные изображения не являются фактическим товаром и предназначены только для справки.
5. ВРЕМЯ ПЕРЕХОДА ОБСЛУЖИВАНИЯ предоставляется перевозчиком и не включает выходные и праздничные дни.Время доставки может меняться, особенно во время курортного сезона.
6. Если вы не получили заказ в течение 30 дней с момента оплаты, свяжитесь с нами. Мы отследим ваш заказ и свяжемся с вами в ближайшее время. Наша цель - удовлетворение клиентов!
7. Срок поставки:

1. Если товар находится в вашем распоряжении более 7 дней, он будет считаться использованным, и МЫ НЕ БУДЕМ ВЫПОЛНЯТЬ вам возврат или замену. НИКАКИХ ИСКЛЮЧЕНИЙ!
Стоимость доставки оплачивается как продавцом, так и покупателем пополам.
2. Все возвращаемые товары ДОЛЖНЫ БЫТЬ в оригинальной упаковке, и вы ДОЛЖНЫ ПРЕДОСТАВИТЬ нам номер отслеживания доставки, конкретную причину возврата и идентификатор вашего заказа.
3. Мы вернем ВАШУ ПОЛНУЮ СУММУ ВЫИГРЫШНОЙ ЗАЯВКИ после получения товара в его первоначальном состоянии и в упаковке со всеми включенными компонентами и аксессуарами ПОСЛЕ того, как Покупатель и Продавец отменят транзакцию с aliexpress. ИЛИ вы можете выбрать замену.
4. Мы будем нести всю стоимость доставки, если товар (ы) не соответствует рекламе.

Дефектные изделия ДОЛЖНЫ БЫТЬ сообщены и возвращены в течение гарантийного срока (и, если возможно, в оригинальной упаковке). Вы должны сообщить нам, в чем заключается дефект, и сообщить номер вашего заказа. МЫ НЕ РЕМОНТ ИЛИ ЗАМЕНА ИЗДЕЛИЙ НА
СРОК ГАРАНТИИ.
При заказе на aliexpress вы соглашаетесь со всеми вышеперечисленными правилами!

Мы поддерживаем высокие стандарты качества и стремимся к 100% удовлетворенности клиентов! Обратная связь очень важна.Мы просим вас связаться с нами немедленно, прежде чем вы оставите нейтральный или отрицательный отзыв, чтобы мы могли удовлетворить ваши потребности.

.

Цена со скидкой Хорошее рабочее усилие Лазерный резак по металлу | Резаки по металлу | Лазерный резак по металлу

Цена со скидкой Хорошее рабочее усилие Лазерный резак по металлу

aeProduct.getSubject()

aeProduct.getSubject()

What Мы предлагаем

- Срок поставки всего 7-12 рабочих дней после получения оплаты от клиентов.

- гарантия 2 года на всю машину.

-Поддержка онлайн-платежей alibaba, больше безопасности, сделает вас в безопасности и без забот.

- Завод площадью 5000 кв. М. Все машины будут протестированы перед экспортом за границу, чтобы гарантировать идеальную работу машины.

- Руководство и видео будут отправлены по установке машины и обучению. Помощь по удалению через Интернет доступна каждый день.

- JINAN UNICH MACHINERY CO., LTD находится в городе Цзинань, провинция Шаньдун, Китай. Вас приветствуют нашу фабрика бесплатного обучения.

- Регулировка оптического пути специальной конструкции, упрощает регулировку, а оптический путь является стандартным, обеспечивает бесплатную техническую поддержку в течение всей жизни.

Характеристики

-Две лазерные головки: лазерная головка для металла, лазерная головка для неметалла. Это удобнее.

- Две лазерные трубки: лазерная трубка Beijing reci S6 (130–160 Вт) для резки металла и лазерная трубка Beijing reci S2 (90–100 Вт)

трубка для резки неметалла. (Вы также можете выбрать другую мощность)

- «фронт» и «назад» нашей машины лазера может быть открытым, подходит для материала процесса супер-длины.

- Рабочий стол для медовых сот и лезвий, который отвечает потребностям разнообразной лазерной обработки.

- Панель управления RED / LEETRO на английском языке, удобство управления работой.

-Импортная направляющая Тайвань Hiwin с высокой точностью гравировки.

- автономная система управления может не только работать без компьютера, но и подключаться к USB.

-Импортированные Сингапурские линзы и зеркала, с хорошей способностью отражения и фокусировки, длительным сроком службы.

-Система положения с красным светом обеспечивает точное положение.

-Рама машины устойчива, обеспечивает точность.

Прикладная промышленность

Реклама, вывески, вывески, подписные письма, рекламные письма, LGP, фоторамки, подарки и поделки,

Рекламные товары, таблички, призы, награды, точные украшения, модели, архитектурные модели

Применяемые материалы

Металл: картонная сталь и нержавеющая сталь

Неметалл: акрил, пластик, акрил, ПММА, плексиглас, оргстекло, оргстекло, дерево, бальза, фанера, МДФ,

Стекло, органическое стекло , АБС, бумага, картон, картон, кожа, мрамор, бамбук, резиновый лист.

aeProduct.getSubject()

aeProduct.getSubject()

aeProduct.getSubject()

aeProduct.getSubject()

Технические характеристики

Модель

45

Модель

45 Y)

1400 мм × 900 мм

Мощность лазера

Beijing Reci S2, S4, S6, S8

Скорость гравировки

0-1000 мм / с

Сброс точности позиционирования

.01мм

Система привода

Шаговый двигатель

Управляющее программное обеспечение

Металлическая резка

Режим лазерного охлаждения

Система водяного охлаждения

Поддерживаемый графический формат

PLT, DXF, BMP, JPG, GIF, PGN, TIF

Интерфейс LCD

экран с интерфейсом USB

Резка стол

Стол с тройником или сотовый стол

Проходные двери

Позволяют резать очень длинные материалы

Напряжение

60HZ, 50HZ, 50HZ, 50HZ

Размеры машины (мм)

1960 × 1430 × 1270

G.Вт (кг)

350

Позиция в комплекте

шт.

3

3

3

3

3

3

3

9115

0003

Аксессуары

1, моторизованные вверх и вниз: 300 долларов США.00 US

2, Поворотный: 250,00 долларов США

3, Автофокус: 50,00 долларов США
aeProduct.getSubject()

Расходные материалы

Артикул

Описание

Примечание

1

Лазерный гравер

Набор

1

Модель: LXJ14908

Комплект

1

3

Воздушный насос

Комплект

1

1

1

Вытяжной вентилятор

Комплект

1

5

CD

6

Отражающее зеркало

Деталь

3

Установлено на станке

Шт.

1

Установлено в машине

8

Лазерная трубка

Установлена ​​

9

Кабель питания

Шт.

1

10

Кабель связи

Набор для связи 2 1

USB

11

Другие инструменты

Набор

1

000

0003

9115

9115

3

Артикул Описание

Количество

Цена

1

Лазерная трубка Beijing Reci S6

Набор

1

625 долл. США.00 US

2

Отражающее зеркало

Набор

3

25,00 долларов США

9115

3

9115 9115

1

75 долларов США.00 US

Срок гарантии

Наша гарантия составляет 24 месяца с даты получения продукта.

aeProduct.getSubject()

Условия оплаты

Мы принимаем оплату через T / T (телеграфный перевод), Alibaba Trade Assurance, Western

Union или другими способами.

Упаковка и отгрузка

Упаковка:

Масса нетто: 300 кг // Вес брутто: 350 кг

Размер машины: 1960 * 1430 * 1100 мм // Размер упаковки: 2060 * 1530 * 1300 мм

Shipping:

Для крупногабаритных машин это лучший разумный способ транспортировки по морю или по железной дороге.

1.FOB ---- Ближайший порт - порт Циндао, и мы также можем доставить машину на другой порт

по вашему запросу.

2.CIF ---- Пожалуйста, сообщите мне порт назначения, когда вам нужна цена CIF.

3. Если вам нужно перевезти машину другими способами, сообщите мне, и я с удовольствием сделаю это для вас.

aeProduct.getSubject()

JINAN UNICH MACHINERY CO., LTD находится в городе Цзинань, провинция Шаньдун, Китай.UNICH MACHINERY - это

, специализирующееся на производстве деревообрабатывающего оборудования с ЧПУ и лазерного рекламного оборудования с ЧПУ для

высокотехнологичных предприятий. Наша компания занимается исследованиями и разработками, производством, продажей, обслуживанием

услуг в целом Деревообрабатывающий гравировальный станок с ЧПУ, гравировальный станок с ЧПУ

, лазерный гравировальный / режущий станок, лазерный маркировочный станок, и распределение плазменных

металлорежущих станков и так далее.

aeProduct.getSubject() aeProduct.getSubject()

Сертификация CE и клиенты

aeProduct.getSubject()

После того, как наша машина будет закончена, наш инженер проверит все ее части.

После того, как мы убедимся, что все детали исправны, у нас будет непрерывная отладка в течение 24 часов.

Таким образом, как только наши клиенты получают машину, они могут сразу ее использовать.

A: Ремонтные услуги:

I. Мы можем предоставить основной компонент для каждой маркировочной машины, потому что у нас нет отдела технического обслуживания

за рубежом. Вы можете вернуть проблемные запчасти на обслуживание или заменить

новыми запчастями для вашего маркера.

II. Чтобы добиться успеха, мы зависим от нашей репутации в стране и от удовлетворенности клиентов. Поэтому ваш отзыв

очень важен для нас.

III. Если у вас есть какие-либо особые предложения или вопросы по нашей продукции, пожалуйста, свяжитесь с нами по телефону

. Мы будем очень благодарны и ответим на вашу электронную почту или факс в течение 24 часов.

B: Гарантийное обслуживание:

Двухлетний гарантийный срок (ущерб, нанесенный человеком, подлежит обсуждению).

Постоянное техобслуживание и поставка запасных частей.

Бесплатное оформление светильников по желанию заказчика.

Бесплатное обучение обслуживающего персонала.

Бесплатные образцы маркировки, предоставляемые заказчиком

aeProduct.getSubject()

aeProduct.getSubject()

1.Q: Вы фабрика или торговая компания?

Мы являемся производителем с экспортной лицензией.

2.Q: Можете ли вы сделать OEM?

Да, мы можем производить продукцию OEM.

4.Q: Как я могу получить образцы?

1, Для нас большая честь предложить вам образцы.Ожидается, что новые клиенты оплатят стоимость курьера, образцы

бесплатны для вас, эта плата будет вычтена из оплаты за официальный заказ.

2, Что касается стоимости курьера: вы можете организовать услугу RPI (удаленный прием) через FedEx, UPS, DHL, TNT и т.д.

для сбора образцов; или сообщите нам свою учетную запись DHL. Затем вы можете оплатить фрахт

напрямую вашей местной транспортной компании.

5.Q: Как работает ваша фабрика в отношении контроля качества?

«Качество - это приоритет?» Сотрудники UNICH всегда придают большое значение контролю качества с самого начала

до самого конца:

1).Все используемое нами сырье является экологически чистым;

2). Квалифицированные работники заботятся о каждой детали в процессе производства и упаковки;

3). Отдел контроля качества несет особую ответственность за проверку качества в каждом процессе.

Susi

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
