Шкантовый фрезер для шкантов и пазов (ламельный фрезер) AB111N VIRUTEX 7900200
В производстве мебели соединение деревянными шпонками доказало свою долговечность. Возможности фрезера присадочного для шкантов позволяют значительно упростить разметку и производить сверление отверстий точно в размер, в несколько раз повысить производительность работы. За один заход выбираются сразу 2 места под посадку шпонок с точно фиксированным межцентровым расстоянием. Настройка угла наклона и других параметров аналогична конструкции фрезера для шкантов и пазов. Отличие в режущем инструменте и форме используемых шпонок.
Применение

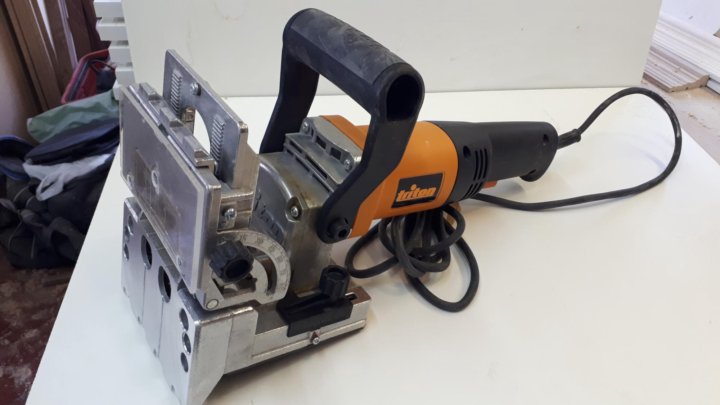

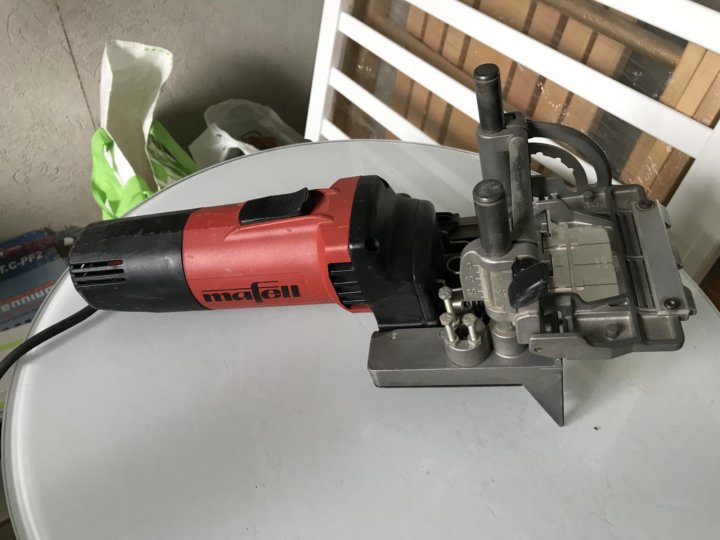

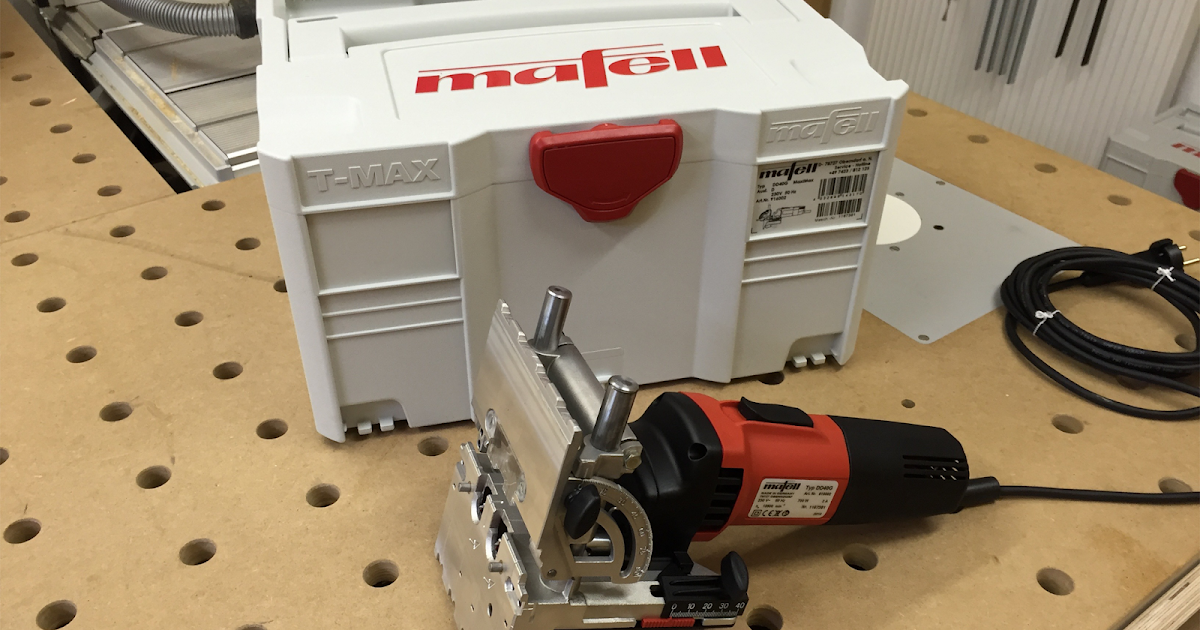

Ламельный фрезер специально разработан для фрезерования пазов под закладной элемент (плоский шкант) при любом типе соединения (в «ус», угловое соединение, соединение по плоскости) во всех типах древесины и ДСП.
- Благодаря конструкции его упоров, которые обеспечивают настройку по высоте и углу, не требуется проводить точные замеры.
- Кроме того, при подобном типе соединения существует возможность продольного смещения деталей друг относительно друга для достижения наиболее точного соединения. Фрезер оснащен трехпозиционным поворотным упором, обеспечивающим быструю и простую настройку глубины фрезерования под соответствующий типоразмер шканта (ламели).
Назначение инструмента
Ручной присадочный фрезер под шканты предназначен для сверления глухих отверстий в древесных материалах, под соединения круглыми шпонками при производстве мебели.
При строительстве деревянных коттеджей и домов используют профессиональный присадочный фрезерный станок. С его помощью делают отверстия под стыковку бревен между собой в одной плоскости и угловые переплетения. Учитывая большие нагрузки на соединение, в круглые отверстия часто забивают квадратные шпонки, исключая их проворачивание и смещение.
В домашних мастерских и на мебельных фабриках используют ручной фрезер под шканты. Он просверливает сразу 2 отверстия с нормированным расстоянием между центрами 32 мм.
Настройка позволяет без разметки фрезеровать пазы в ответных деталях для соединений:
- по кромке от торца;
- по пласти заготовки от базовой кромки;
- в угловых соединениях.
Глубина сверления в двух сопрягаемых деталях благодаря регулировке получается равной длине шкантов. При состыковке торцами размер шпонки делится пополам и прорезается в обеих деталях на одинаковую глубину. По пласти сверловка производится в размер примерно 60% толщины доски или стружечной плиты. Оставшийся размер фрезеруют в торце сопрягаемой детали.
Подпружиненные упоры настраиваются на размер от торца или другой базовой поверхности. Расположение их симметрично. В результате размер с обеих сторон выдерживается автоматически, без разметки. Соединение получается без смещения и перекосов.
Межцентровое расстояние 32 мм обеспечивается фиксированным расположением шпинделей и выдерживается точно. Разметка и сверление отверстий дрелью дают большую погрешность. Фрезы для присадочного фрезера имеют строго нормированный диаметр, соответствующий толщине шпонок.
В основном используют 3 типоразмера инструмента с диаметром 6, 8 и 10 мм и цилиндрическим хвостовиком 8 мм. Отверстия под шканты 8–12 мм делают в основном концевыми цилиндрическими фрезами. Для меньшего диаметра применяют фрезу-сверло.

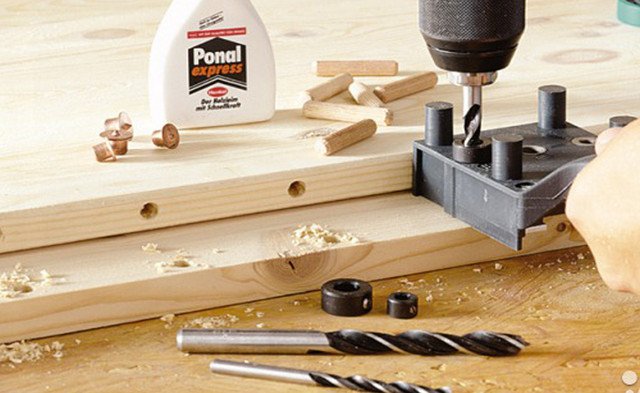

Шканты изготавливаются специальными фрезами, продающимися наборами и отдельно. Их можно устанавливать на дрель и попарно на присадочный фрезер. Из массива дерева вырезается длинный цилиндр с большой точностью по наружному диаметру и длине.
Комплектация
Диск твердосплавный Ø100x22x4 мм (арт. 1440080), 2 зуба и 2+2 предрезца, транспортировочный бокс, адаптер для подключения пылесборника.
Производство VIRUTEX (Испания). Гарантия 1 год
Испанский производитель VIRUTEX (Вирутекс) предлагает Вам профессиональный инструмент для работы с деревом, металлом, пластиком и искусственными минералами. Благодаря широкому модельному ряду, Вы можете выбрать Инструменты, оборудование VIRUTEX для решения своих задач на крупных производственных цехах, для работы на объекте и в небольших мастерских.
История испанской компании начинается в далеком 1962 году, и за более чем полувековую историю VIRUTEX завоевала лидирующие позиции в индустрии, став одним из лидеров мирового и европейского рынка электроинструментов. Использование новейших технологий и строгий контроль качества с момента разработки и до момента отгрузки потребителям позволяют представить широкий спектр современного, надежного и безопасного оборудования.
Назначение и особенности

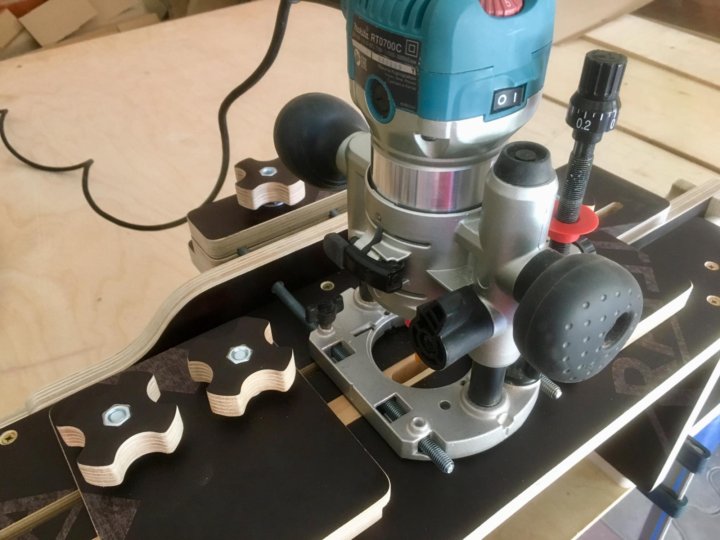

В отличие от универсальных ручных фрезеров, конструкция которых позволяет использовать их для выполнения различных технологических операций, связанных с обработкой изделий из древесины, устройства специализированной категории предназначены для решения определенной задачи.

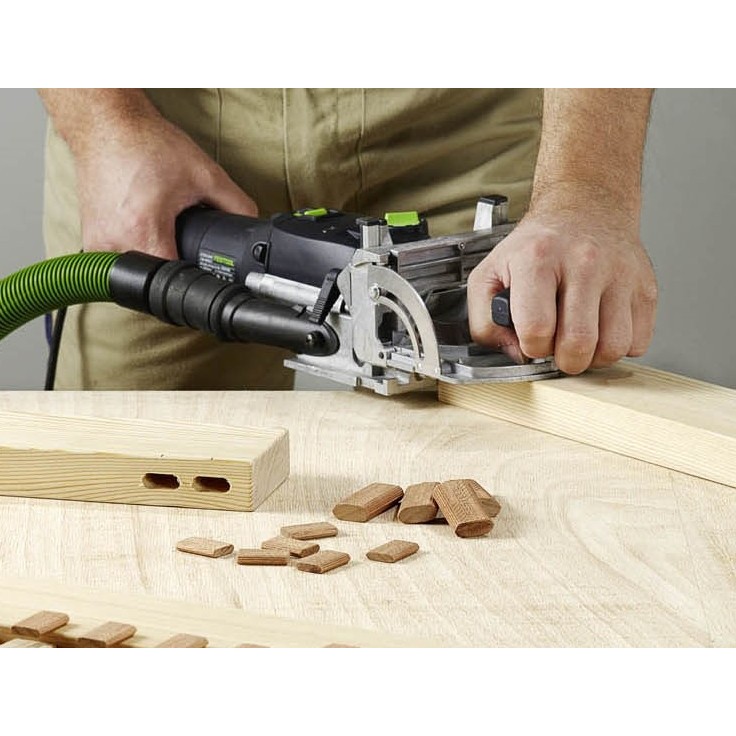

- Фрезерование посадочных мест для закладных дюбелей. Дюбельный фрезер, который используется для выполнения такой технологической операции, позволяет обеспечить соединение деталей с высокой точностью. Применяются фрезеры дюбельные для формирования как разъемных, так и неразъемных соединений элементов мебельных конструкций.
- Создание пазов округлой формы, предназначенных для размещения в них овальных пластин, которые называются ламелями. Для выполнения данной технологической операции применяется ламельный фрезер, работающий в комплекте с горизонтально расположенной фрезой, рабочая поверхность которой оснащена режущими зубьями. Ламельный фрезер является достаточно универсальным инструментом, при помощи которого можно формировать узкие пазы или создавать на поверхности обрабатываемых изделий полукруглые выступы.
- Создание отверстий под шканты. Такую технологическую операцию выполняют, используя фрезеры, относящиеся к присадочной категории.
Присадочный фрезер предназначен для формирования пазов нужной глубины и ширины для стыковки деталей шкантами
Рекомендации по регулировке
Принципы регулировки рабочих параметров дюбельных, ламельных и присадочных фрезеров схожи, но есть некоторые нюансы, которые обязательно следует учитывать.
Регулировка параметров ламельных фрезеров
Чтобы отрегулировать глубину фрезерования, необходимо задействовать револьверный упор, которым оснащены такие устройства.
Основное назначение упора состоит в том, чтобы ограничивать продольный ход корпуса инструмента.
Для регулировки величины отступа от верхнего края в конструкции ламельного электроинструмента предусмотрен опорный козырек, который может подниматься и опускаться на требуемое расстояние. При этом выбирать точное значение выполняемой настройки можно при помощи специальной шкалы, что очень удобно.
Регулировка вертикального угла наклона рабочей головки устройства также выполняется при помощи козырька путем его наклона вверх или вниз. Отрегулировать угол наклона фрезера в горизонтальной плоскости можно при помощи специальных меток на рабочей головке, которые указывают на расположение средней части и краев используемого инструмента. Таким образом, чтобы точно выполнить паз при помощи фрезера ламельного типа, достаточно совместить центральную метку на его рабочей головке с линией разметки, нанесенной на поверхность обрабатываемого изделия.
Регулировка фрезера присадочного типа
Револьверный упор, которым оснащается ручной присадочный фрезер, нужен не для настройки глубины фрезерования, как в предыдущем случае, а для регулировки величины отступа от верхнего края.
Чтобы настроить глубину фрезерования, используют специальную шкалу на рабочей головке устройства.
Основные органы регулировки
Применяя ручной присадочный фрезер для выполнения отверстий под шканты, очень важно выдерживать расстояние, на котором шканты будут располагаться как от края заготовки, так и между собой. Для того чтобы выдерживать такие параметры было проще, фрезеры для шкантов оснащают двумя небольшими упорами, расположенными по бокам рабочей базы.
Легко контролировать правильность расположения выполняемого при помощи присадочного фрезера отверстия можно с помощью находящейся на козырьке устройства специальной метки, обозначающей центр используемого инструмента.
Основные достоинства
Целесообразность применения узкоспециализированного фрезерного устройства объясняется тем, что дюбельный фрезер и фрезеры, при помощи которых выполняется подготовка посадочных мест для шкантов и ламелей, отличаются целым рядом достоинств.
- Использование присадочных фрезеров, ламельных и дюбельных электроинструментов позволяет создавать соединения под точным углом расположения составляющих его элементов. В таких соединениях, что особенно важно для мебельных конструкций, отсутствуют портящие их вид перекосы и выступы. Добиться такой точности выполнения обработки обычным сверлом можно лишь в том случае, если использовать инструмент в комплекте со специальным кондуктором.
- Дюбельный фрезер, а также фрезеры присадочного и ламельного типов могут работать как в горизонтальном, так и в вертикальном положении.
- Такие устройства обеспечивают высокую скорость выполнения технологических операций. Это особенно актуально для тех случаев, когда мебель производится не в единичном экземпляре, а целыми сериями. Используя для этого даже ручной присадочный фрезер и специализированный электроинструмент другого типа, можно значительно повысить производительность технологических процессов.
Использование дюбельного фрезера при соединение деталей мебели позволяет быстро создавать точные пазы для деревянных дюбелей
Область применения и конструкция фрезера
Присадочный ручной фрезер
Этот тип инструмента предназначен для формирования глухих отверстий для монтажа закладных деревянных дюбелей.
Одним из требований к конструкции является возможность применения для обработки различных типов материала – массива дерева, ДСП или ДВП.
Формирование отверстий происходит за счет деревообработки торцов деревянных заготовок фрезами. Для повышения производительности чаще всего в конструкции устанавливают две фрезы, расстояние между которыми фиксировано и обычно равно 32 мм. Дополнительно в конструкции есть элементы для фиксации инструмента относительно заготовки, есть возможность изменения угла фрезерования.
Профессиональный ручной присадочный фрезер состоит из следующих компонентов:
- электродвигатель:
- блок передачи крутящего момента фрезам. Это реализовывается с помощью шестереночных передач;
- ручка для фиксации инструмента;
- опорная площадка с функцией изменения угла. Она упирается в верхнюю поверхность заготовки для лучшей фиксации фрез на торцевой части;
- патрубок для подключения стружкопылесоса.
Для изменения глубины фрезерования площадка с фрезами передвигается по направляющим.

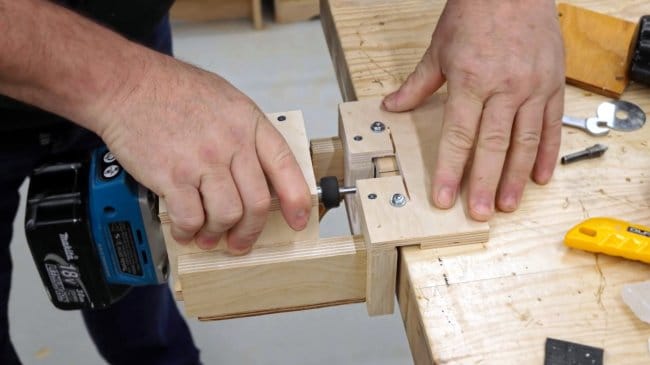

Точность формирования отверстий обеспечивается регулируемым упором.Использование вместо присадочного фрезера дрели со сверлом не обеспечит должного качества изготовления монтажных глухих отверстий. Дополнительно понадобится специальный кондуктор.
Конструктивное исполнение
По своей конструкции фрезер дюбельный, а также ламельные и присадочные электроинструменты очень похожи на угловую шлифовальную машинку, которая больше известна под названием «болгарка». На горизонтальном корпусе таких устройств, оснащенном удобной ручкой для оператора и органами управления, фиксируется прецезионная база, которая и является их основным рабочим органом.
Для того чтобы выполнить обработку, используя дюбельный, присадочный или ламельный фрезер, достаточно нескольких несложных действий:
- прижать базу к тому месту заготовки, где необходимо создать паз;
- надавить на подпружиненный корпус базы, утопив фрезу в обрабатываемом материале.
Качество обработки, в ходе которой вы собираетесь применять ламельный, дюбельный или ручной присадочный фрезер, зависит от того, насколько правильно настроено и отрегулировано используемое устройство.
Принцип работы расматриваемых инструментов – настроили, прижали и вырезали
